Как заменить масло в гур

Замена жидкости в гидроусилителе руля своими руками

Гидравлические усилители руля на сегодняшний день постепенно вытесняются электроусилителями. Однако по-прежнему удельная доля у ГУРов на вновь изготавливаемых автомобилях больше, чем у ЭУРов.

Сказывается многолетний опыт разработки гидравлической версии этой системы и налаженная технология производства. Нужно ли менять жидкость гидроусилителя? Здесь ответ однозначен: да, нужно.

Замена жидкости в гидроусилителе руля – обязательная процедура, о которой, к сожалению, автовладельцы часто забывают. В материале статьи рассмотрим подробно, почему необходимо обновлять рабочую жидкость в ГУРе, а также разберемся в основных нюансах подбора нужного масла и технологии замены.

Принцип работы гидравлического усилителя руля

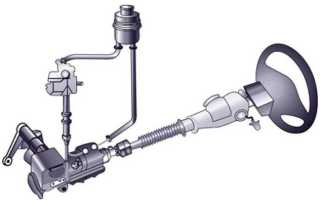

Гидроусилитель служит для помощи водителю при повороте руля. Состоит из следующих основных элементов:

• насоса;
• расширительного бачка;
• магистралей;
• золотникового распределителя;
• двух цилиндрических полостей внутри рейки.

Чтобы лучше понять, почему замена масла в гидроусилителе руля – обязательная процедура, кратко рассмотрим его принцип работы.

Насос забирает жидкость из бачка и нагнетает давление в магистраль. При повороте руля, в зависимости от того, в какую сторону приложено усилие, золотниковый распределитель направляет поток жидкости под давлением в один из цилиндров.

За счет давления на поршень внутри рейки появляется дополнительное усилие, которое помогает штоку двигаться в нужном направлении и снижает необходимое усилие, которое требуется прилагать к рулевому колесу.

Масло здесь играет не только смазывающую и защитную функцию, но и является переносчиком энергии. Поэтому от его состояния зависит эффективность и долговечность работы всей системы.

Почему нужно менять рабочую жидкость ГУР

Рабочая жидкость в гидравлическом усилителе руля имеет свой ограниченный срок службы. В зависимости от модели автомобиля, конструкции ГУРа и используемого типа масла, жидкость в гидроусилителе служит приблизительно на протяжении 3-5 лет (или 30-60 тысяч км пробега).

Известно несколько механизмов, которые являются инициаторами деградации и вызывают необходимость замены масла гидроусилителя руля.

Изменение химического состава

Несмотря на относительную стабильность, масло гидроусилителя со временем подвергается естественному разложению под воздействием времени, температуры и давления.

При изменении химического состава снижаются свойства жидкости ГУР, что приводит к снижению эффективности работы всей системы и сказывается на ресурсе деталей рейки и насоса.

Накапливание в объеме масла влаги. Влага сказывается на смазывающих и защитных качествах жидкости. Также вода в гидроусилителе ускоряет процесс корродирования металлических деталей системы.

Засорение продуктами износа

Наиболее опасным загрязнителем выступает мелкодисперсная металлическая пыль. В большинстве конструкций гидроусилителей в качестве фильтра присутствует лишь металлическая сетка, установленная в расширительном бачке перед трубкой забора масла в контур.

Однако эта сетка имеет довольно большое сечение ячеек и не способна задержать мелкую металлическую пыльцу. Также жидкость ГУР засорятся мелкими пластиковыми и резиновыми частицами, которые отслаиваются от неметаллических деталей гидроусилителя.

Проникновение песка и пыли через поврежденный пыльник рейки. При этой неисправности, как правило, ремонтируется рулевая рейка с последующей полной заменой жидкости гидроусилителя.

Информация о регламенте профилактического обновления масла ГУР обычно указывается в разделе «Технического обслуживание» в сервисной книге автомобиля.

Основы подбора масла для гидроусилителя

В настоящее на рынке есть большое количество разнообразных смазывающих материалов, применяемых в гидроусилителях.

В рамках обзорной статьи нет возможности перечислить все типы масел, применяемых в гидравлических усилителях. Рассмотрим лишь общие правила подбора подходящей жидкости.

Все масла для гидравлических усилителей подразделяются на минеральные, синтетические и полусинтетические. На сегодняшний день наиболее распространены минеральные жидкости.

Поэтому меньший вред причинит неподходящее масло, чем работа системы ГУР вообще без смазки. Но перед последующей заливкой подходящего масла обязательно нужно будет промыть систему.

Как заменить жидкость в гидроусилителе и не ошибиться с выбором подходящего смазочного материала? Общий ответ предельно прост: читайте инструкцию по эксплуатации авто.

Тонкости замены

Замена масла в гидроусилителе своими руками на самом деле может оказаться гораздо проще, чем это может показаться на первый взгляд. Многое зависит от ваших познаний и навыков в области ремонта и обслуживания авто.

Жидкость ГУР может меняться по двум сценариям:

1. Полная замена.
2. Частичное обновление.

Как поменять жидкость в гидроусилителе своими руками?

Для самостоятельного выполнения этой процедуры рекомендуется идти по пути частичного обновления, потому что:

1. Полная замена на большинстве автомобилей не требуется ввиду нецелесообразности этой процедуры.
2. Обновление всего объема, как правило, производится только после капитального ремонта или замены рейки и насоса, а также в аварийных случаях после разгерметизации гидравлических контуров.

Как слить жидкость с гидроусилителя?

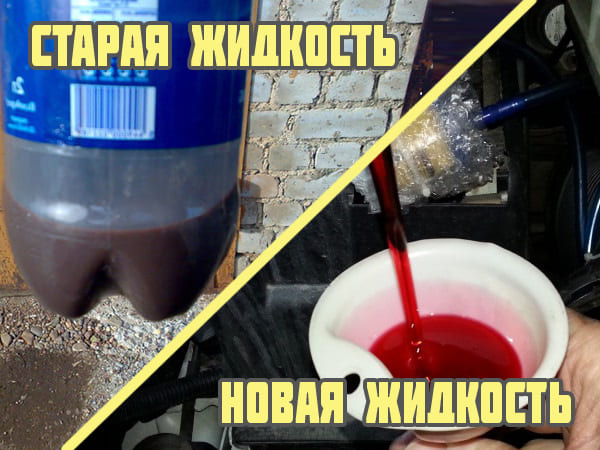

При частичной замене необходимо лишь удалить все масло из расширительного бачка.

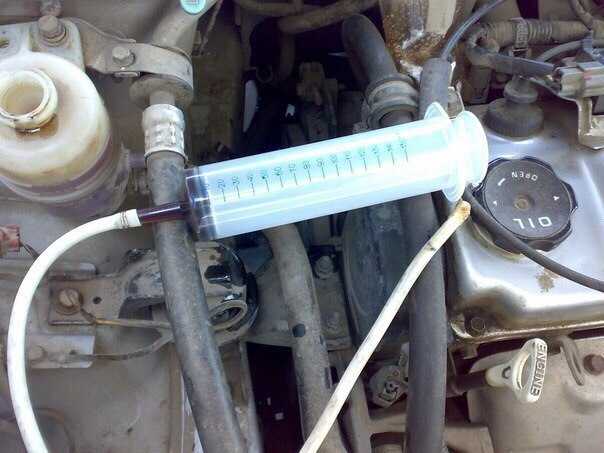

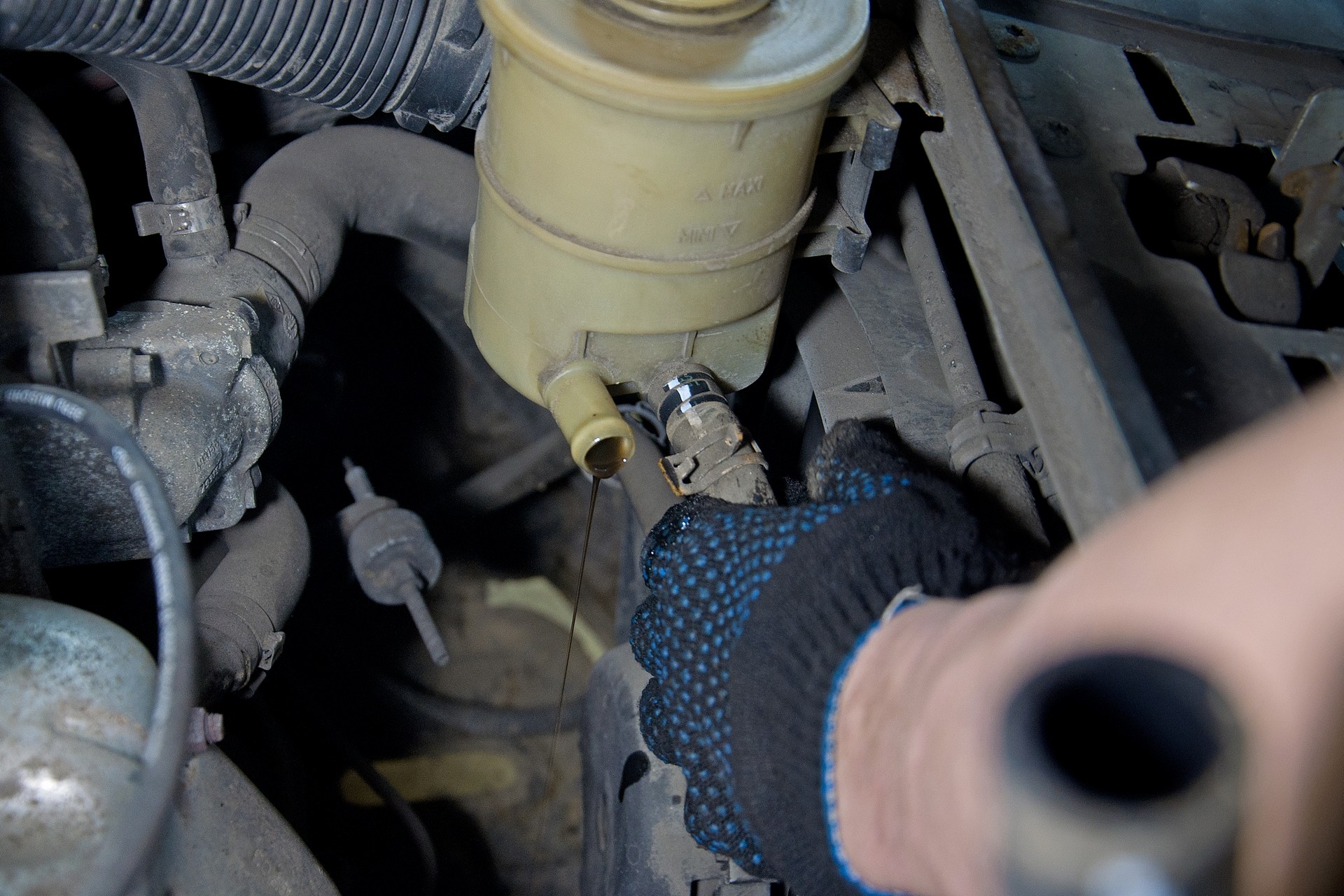

1. Для этого можно отсоединить нижний шланг (подачи) или откачать масло шприцом.
2. Если подходить к вопросу более профессионально, то параллельно нужно демонтировать расширительный бачок, промыть его и почистить сеточку на контуре забора.

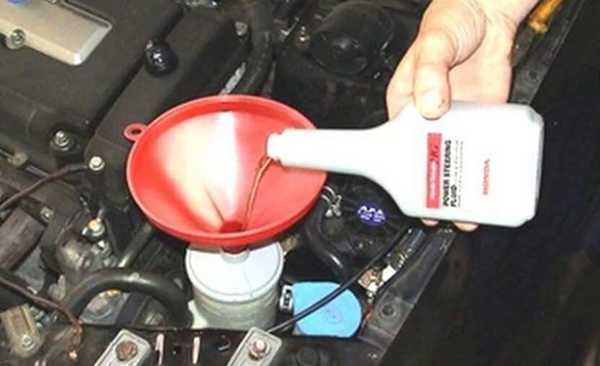

3. После откачки старого масла и очистки бачка в систему заливается новая рабочая жидкость. Запускается двигатель, и руль вращается до упора влево-вправо не менее 10 раз.
4. Процедуру можно повторить несколько раз. Это даст более полное обновление масла гидроусилителя.

Обязательно необходимо контролировать уровень жидкости в бачке гидроусилителя руля.

Подобный подход может негативно сказаться на работе системы из-за создания избыточного давления в бачке. Также в таких случаях излишнее масло часто выдавливается через пробку бачка и заливает подкапотное пространство.

Полная замена своими руками

Вариант более трудозатратный, но более эффективный. Что нужно сделать:

1. Вывесить авто либо на подъемнике либо на домкратах. Не забудьте про технику безопасности!
2. Открыть крышку гидроусилителя и выкачиваем жидкость как описано выше.

Все! Вы только что произвели полную замену жидкости в гидроусилителе руля самостоятельно!

Замена масла в гидроусилителе руля: частичная и полная

Замена жидкости ГУР является неотъемлемой частью технического обслуживания автомобиля, оборудованного гидравлическим усилителем руля.

Многие автомобильные системы являются гидравлическими, то есть работают по принципу давления жидкости. Объем и состояние этой жидкости является критически важным для безаварийной эксплуатации транспортного средства.

Может произойти утечка масла из ГУР, оно может потерять свои эксплуатационные характеристики в результате частого перегрева, появления в нем выработки или иных причин. Плохое состояние жидкости проявляется в затрудненном повороте рулевого колеса, появлении постороннего шума и гула со стороны насоса ГУР.

Как часто менять

Периодичность замены масла в гидроусилителе определяется производителем автомобиля, и указывается в технической документации.

Если производитель не указал периодичность, необходимо самостоятельно следить за состоянием и менять по мере помутнения и потемнения.

Производитель авто	Регламент замены ГУР
Renault	40000 км или раз в 24 месяца
Chery	20000 км или раз в 24 месяца
Audi	50000 км
Honda	50000 км
Hyundai	40000 км

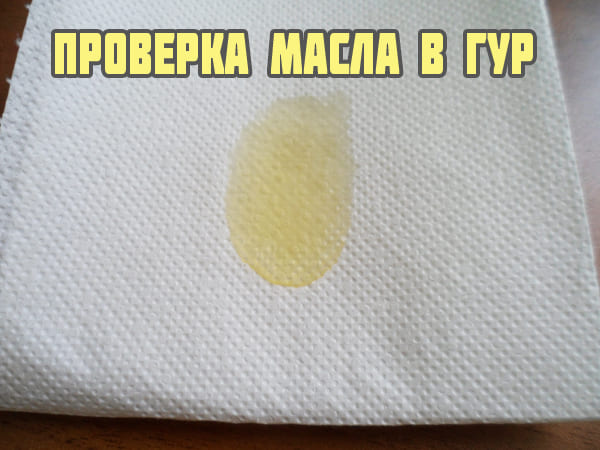

Проверка состояния

Проверка производится следующим образом: с помощью любого подручного инструмента (отвертки, чистого щупа, карандаша, палочки) из расширительного бачка берется проба масла и капается на чистую поверхность, лучше всего стекло.

Жидкость из ГУРа должна быть прозрачной, не иметь примесей и посторонних частиц, без труда должен определяться ее первоначальный цвет.

После того как вы определили, что масло в гидроусилителе пора менять, требуется выбрать правильное. Марка жидкости должна быть указана в документации. Можете найти информацию на этой странице. Если в таблице нет вашего автомобиля, задайте вопрос в комментариях, мы постараемся найти.

Частичная замена

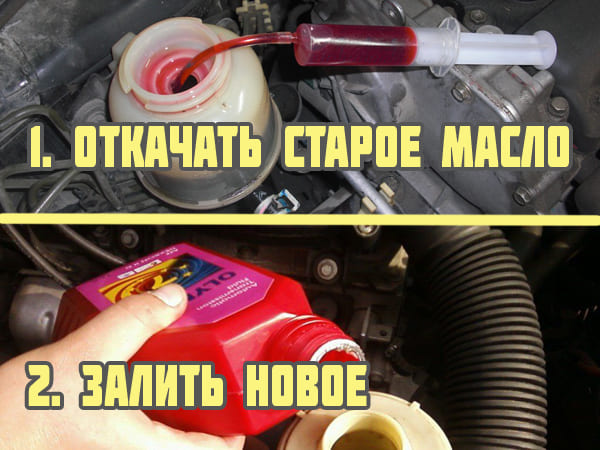

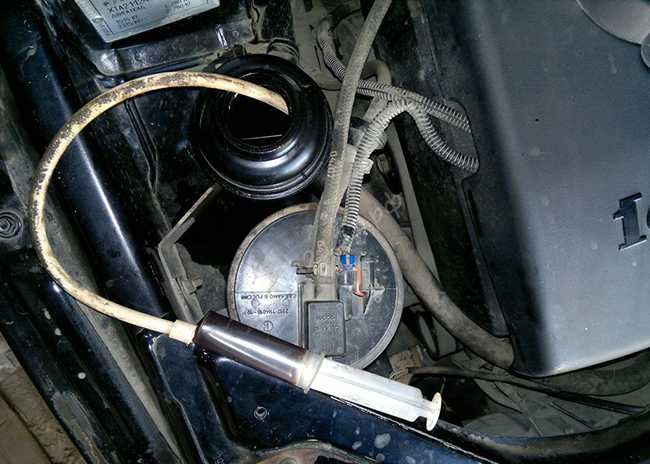

Частичная замена подразумевает выкачивание жидкости с помощью шприца и трубки из расширительного бачка ГУР. Заменой эту процедуру назвать сложно, скорее разбавлением, поскольку кроме бачка, много масла находится в самой системе.

Если вы все же решили, что этого будет вполне достаточно, приступаем к замене. Откручивается крышка расширительного бачка, шприцем с закрепленной на конце трубкой производится откачивание всей находящейся в бачке жидкости.

В горловине может стоять фильтрующий элемент, как в случае с Renault Logan, он снимается после небольшого поворота по оси.

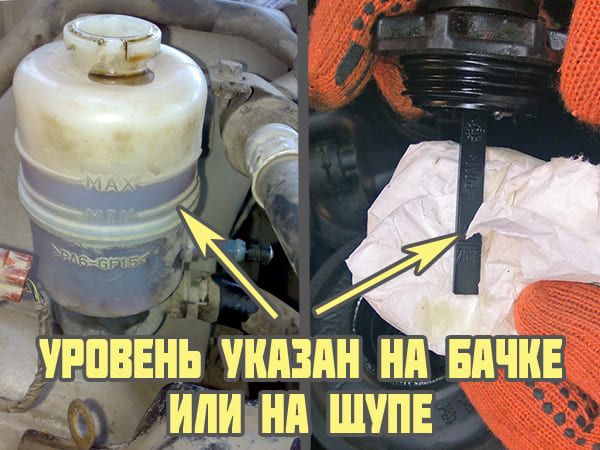

После того как вся старая жидкость удалена, необходимо залить новую до отметки max (на разных машинах обозначения могут различаться, на Nissan это cold max). Частичная замена произведена.

Полная замена

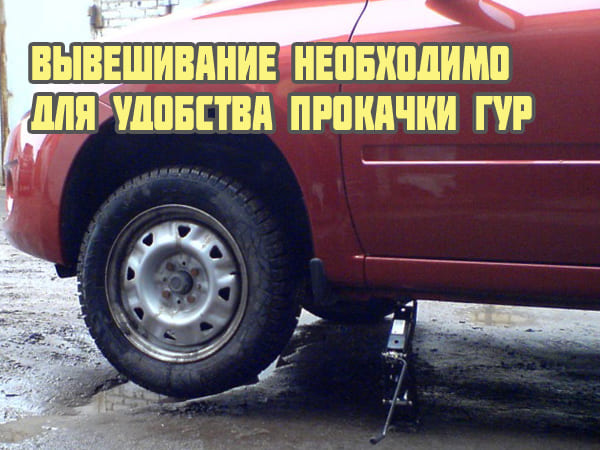

Подготовительные работы включают в себя вывешивание передних колес автомобиля. Это необходимо сделать, поскольку прокачивание системы гидроусилителя осуществляется поворотами руля в крайние положения.

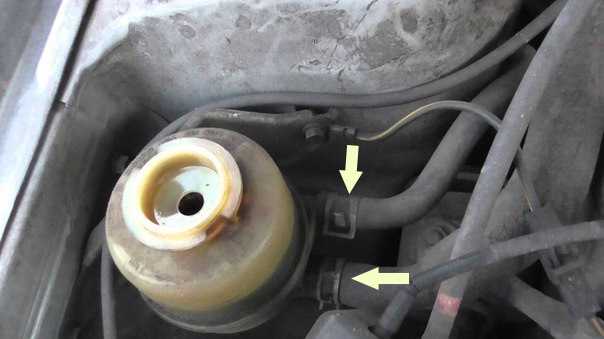

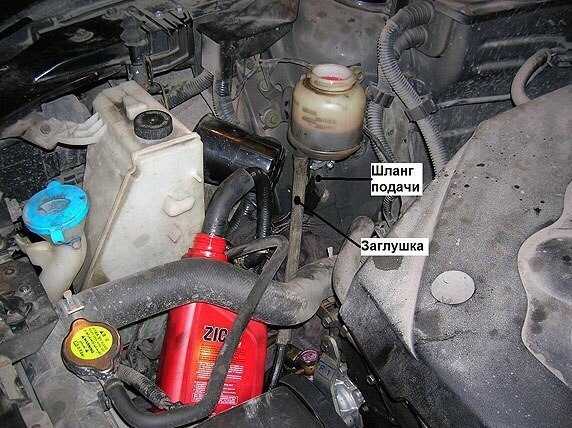

Первым делом удаляем всю жидкость ГУР из бачка, как в случае с частичной заменой. После этого отсоединяем от бачка входной и выходной патрубки и опускаем их в подходящую емкость.

Если бачок очень грязный, лучше снять его и промыть. Подойдет любой очиститель, можно использовать бензин или керосин, главное перед установкой просушить его, или продуть компрессором.

Теперь чтобы выгнать из контура остатки старой жидкости, садимся за руль и вращаем его до упора в разные стороны. Многие автовладельцы при этом заводят двигатель на несколько секунд. Это задействует насос ГУРа и жидкость сливается быстрее.

Но производители не рекомендуют заводить машину при слитой из «гидрача» жидкости – это пагубно влияет на насос.

После того как жидкость перестанет вытекать из патрубка идущего от насоса, устанавливаем бачок на место и фиксируем патрубки.

Заливаем новую жидкость до отметки max и идем крутить руль (крышку бачка закручивать не нужно). По мере убывания масла доливаем его. Остатки воздуха из системы выгоняем на заведенном двигателе, задерживая руль в крайних положениях на несколько секунд.

В последний раз проверяем уровень жидкости и закручиваем крышку. На этом замена масла в ГУР завершена.

Желающие произвести эталонную замену жидкости ГУР, после описанных процедур проезжают несколько десятков километров и снова меняют масло, тем самым осуществляя промывку системы.

Чем промыть ГУР

Эксперты не рекомендуют промывать гидроусилитель руля ничем кроме масла, которое будет использоваться в процессе эксплуатации.

Как заменить жидкость в гидроусилителе руля

Не знаете, как поменять жидкость в гидроусилителе руля? Скажем сразу, что это процедура несложная, и справиться можно своими силами. Однако надо знать последовательность действий и проводить работу вместе с помощником.

Принцип работы гидравлического усилителя руля

ГУР — гидравлический усилитель руля. В настоящее время такими насосами оснащаются многие современные иномарки.

Основные функции гидроусилителя:

• создавать дополнительное усилие при повороте колеса;
• повышать комфорт управления;
• сохранять управляемость машиной и смягчать удары, передаваемые на руль при наезде на «лежачих полицейских» или другие неровности.

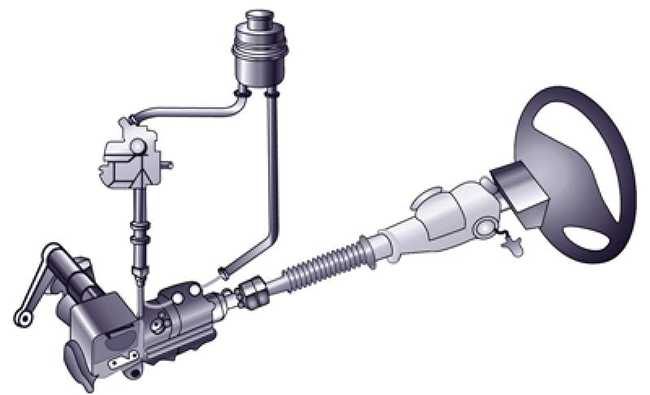

Система ГУР может ставиться на руль любого типа. Но в последнее время наибольшее распространение получил реечный механизм. Поэтому схема гидроусилителя в этом случае подразумевает наличие следующих элементов:

• бачок — находится в самой верхней части схемы, сюда заливается масло;

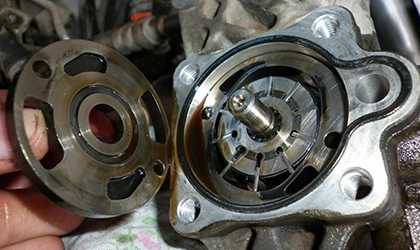

• насос — непосредственно связан с бачком, обычно бывает лопастного типа, поддерживает нужное давление в системе;
• распределитель — расположен на валу или деталях привода, служит для корректировки направления потоков жидкости в соответствующую полость гидроцилиндра или бачок;
• гидроцилиндр — встроен в рейку, и перемещает ее под действием давления, продолжает систему ГУР после распределителя;
• магистрали — соединяют все элементы гидроусилителя, служат каналами для движения рабочей жидкости.

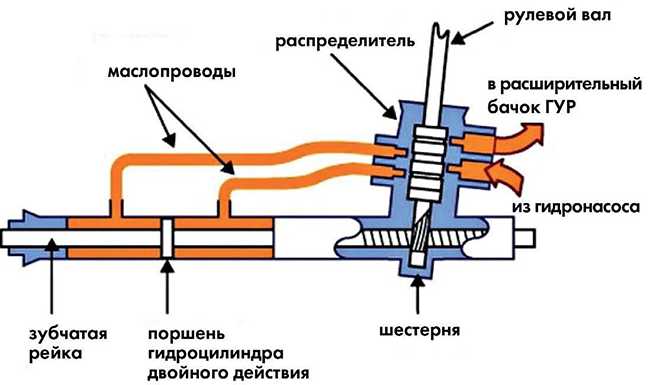

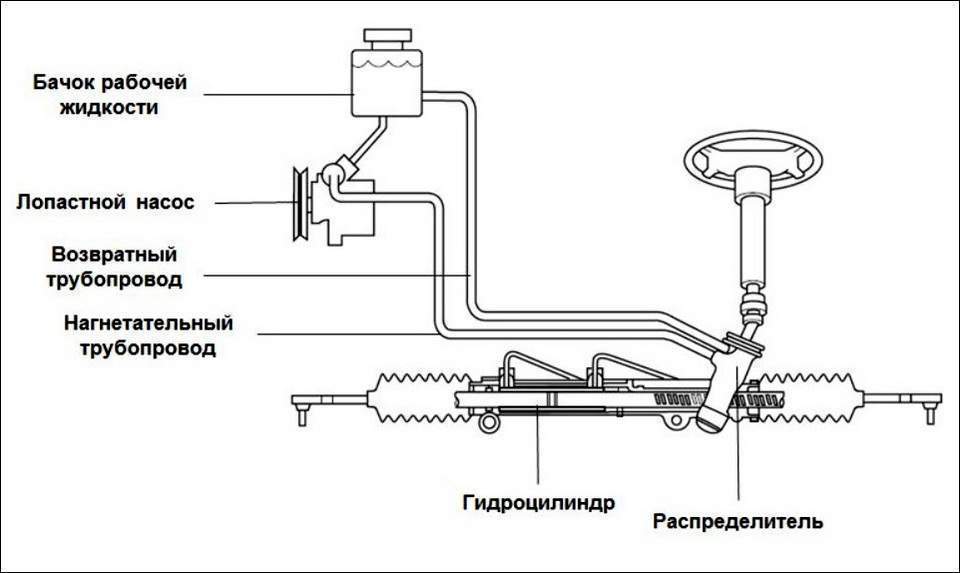

Схема гидроусилителя руля автомобиля

Что касается принципа работы, то его можно представить так. Как только водитель вращает руль, усилие передается на вал распределителя. Открывается канал для подачи жидкости в полость гидроцилиндра. Масло давит на штоковый поршень, за счет чего рулевая рейка перемещает колеса автомобиля.

Почему нужно менять рабочую жидкость ГУР

Как и большинство автомобильных устройств, гидравлика рулевой системы также нуждается в своевременном обслуживании. Хотя производитель утверждает, что жидкость сюда заливается «волшебная», и выдерживает весь срок службы автомобиля — надо уметь читать между строк.

Во‐первых, этот самый срок или ресурс в каждой стране разный. Например, те же европейцы или японцы могут проездить 5–6 лет, а потом обменять машину по Trade‐in на новую. У нас это себе позволяют только богачи, а большинство людей не расстаются с иномаркой 20, а то и 30–40 лет. И не менять жидкость все это время, надеясь на чудо — просто смешно.

Во-вторых, в процессе эксплуатации автомобиля в жидкость попадают различные инородные вещества, которые вызывают абразивный износ ГУР. Например, металлическая стружка или что-то еще. Кроме того, в долго работающем масле скапливается конденсат — чем он вреден знают все. Это коррозия и снижение густоты смазки (то есть, со временем она превращается просто в ненужную жижу).

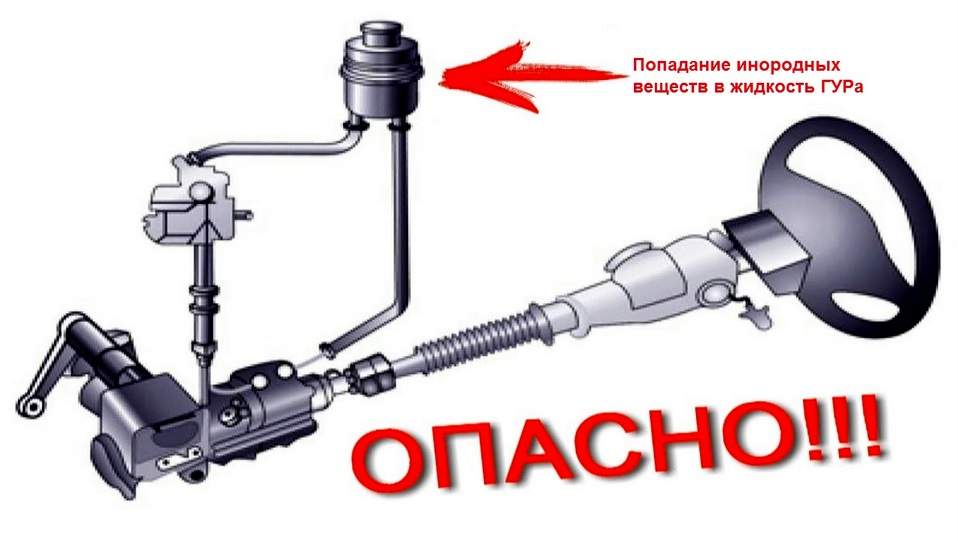

Попадание инородных веществ в жидкость гидроусилителя может быть опасным

Итак, разобрались с тем, что жидкость с вечными качествами — это миф производителя. Теперь посмотрим, что будет, если не менять вовремя.

1. Каждый поворот руля с устаревшим маслом ГУР будет сопровождаться непомерной нагрузкой на сальники. В конце концов, их прорвет — жидкость будет утекать, что потребует обязательного долива нового масла. Иначе эксплуатация машины будет сопровождаться шумом — скрежетом при повороте колеса влево или вправо. Отремонтировать разорванный сальник берутся не все мастера в СТО — легче заменить рулевую рейку, чем разбирать и ставить новые манжеты.
2. Засорится фильтр, который расположен на входе бачка ГУР. В итоге он не будет нормально пропускать масло, что вызовет увеличение нагрузки на насос. Особенно актуальна такая проблема зимой. Все это резко снизит ресурс всей рулевой системы.

Летом старое масло будет с конденсатом, что сделает его чересчур жидким. В этом случае оно не будет создавать требуемого давления на колеса. Руль заработает трудно, так как станет непомерно тугим либо начнет вращаться рывками.

Особенности замены

Вы должны подготовить несколько инструментов и принадлежностей: воронку, пустую емкость для слива, тряпки, новую жидкость, 20‐граммовый шприц с трубкой. Жидкость меняется одним из двух способов. Легче провести замену частично, но это будет менее эффективно. С другой стороны, с такой процедурой справятся даже новички.

1. Открутить крышку бачка. Выкачать всю жидкость изнутри шприцем.
2. Залить новое масло в бачок до уровня.
3. Завести мотор, покрутить руль в разные стороны.
4. Заглушить двигатель.

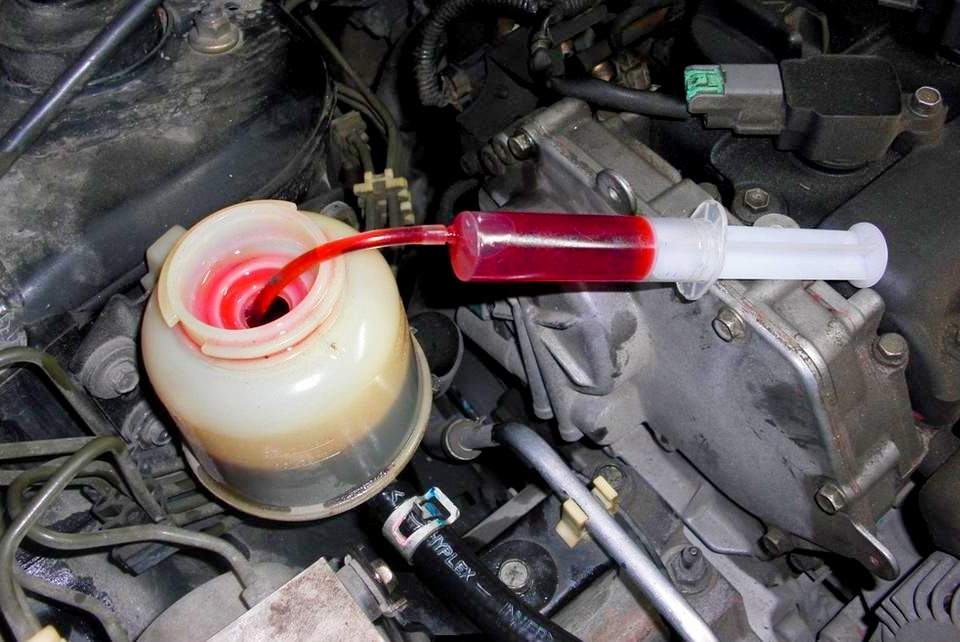

Откачка жидкости из системы гидроусилителя руля

Повторить последние 3 шага несколько раз. Когда вы будете крутить руль, жидкость в бачке уменьшится. Снова доливаете до уровня, заводите мотор и крутите руль. Все это до тех пор, пока уровень не встанет в норму.

Прежде всего, вам нужно вывесить передок машины — например, поднять на двух домкратах, если нет другого оборудования.

Легкое течение: как и зачем менять жидкость ГУР

К сожалению, многие считают, что жидкость гидроусилителя рулевого управления менять не надо, и хватает ее на весь срок службы автомобиля. Что ж, если железный конь недавно покинул стойло дилерского центра, а в планах владельца не значится ездить на нем сильно больше трех лет, то можно расслабиться и забыть про эту операцию. Но вот машина уже прошла «далеко за 100», ей лет около пяти или более, а надсадный гул насоса ГУР при повороте руля наносит тяжёлые душевные раны. Тогда у многих возникает вопрос: а не поменять ли эту жидкость? И если да, то как это сделать? Оказывается, совсем несложно. Попробуем?

Для простоты вращения

С начала в двух словах – коротенькая история появления и развития гидроусилителя рулевого управления.

Печально, что среди известных американских автопроизводителей вряд ли кто сейчас вспомнит Pierce Arrow. А ведь именно этой фирме мы должны быть благодарны за первый рабочий (именно рабочий!) гидроусилитель. Первая продукция этого предприятия появилась в 1901 году, а первое упоминание о ГУРе относится к 1902 году. Правда, этот патент никакого отношения в Пирс Эрроу не имел: Фредерик Ланчестер оформил его в Великобритании и в американской компании не работал.

Но нельзя не согласиться, что название его патента волне соответствует сегодняшней теме: «управление рулевым механизмом, который будет приводиться в действие гидравлической энергией».

После этого было зарегистрировано ещё несколько патентов, но ни одно из изобретений не стало частью конструкции серийного автомобиля. Более того, некоторые вообще конструкцией так и не стали, оставшись бумагой с подписью патентного бюро. А вот инженер Фрэнсис В. Дэвис из Pierce Arrow смог построить нечто работоспособное, отчего «отцом» ГУРа принято считать именно его, хотя и случилось это только в 1925 году. Стоит отметить, что фирма Pierce Arrow занималась производством грузовой техники, и думается, что это сыграло свою роль: автоперевозки в Америке были хорошо развиты уже в 1920-х годах, а крутить «баранку» грузовика без усилителя всегда было сложно.

Производство ГУРа было тогда процессом сложным: много маленьких деталей, изготовление которых требовало большой точности, было довольно дорогим и муторным занятием. От ГУРа отказался даже Роллс-Ройс, попытавшийся установить изобретение Дэвиса в свой автомобиль в 1932 году.

В отчаянии пытались заметить гидравлическую систему на пневматическую, которая в 30-х годах использовалась на карьерных американских самосвалах. Получилось не слишком хорошо: шумно, громоздко и ненадёжно. Впрочем, и первые гидравлические усилители работали не самым лучшим образом: во-первых, забирали слишком много мощности у и без того не слишком больших моторов, а во-вторых, нормально работали только при средних оборотах двигателя (на малых давления не хватало, а на высоких его было слишком много – обратная связь терялась напрочь). Что ж, охотно их понимаю: мне доводилось ездить на советском междугороднем лайнере ЗиС-127 1955 года. Там как раз стоит один из первых ГУРов – дьявольская конструкция, работающая только при нажатии педали газа в пол, отчего абсолютно бесполезная при парковке.

Как бы там ни было, ГУР рос и развивался на радость слабосильным людям. Теперь он уже не имеет недостатков первых конструкций, но уже постепенно вытесняется электроусилителем. Тем не менее, основные узлы ГУРа остаются прежними. Это насос, распределитель, гидроцилиндр и бачок. Есть ещё шланги и непосредственно жидкость, а также – приводной ремень. Впрочем, ремень редко бывает отдельным, обычно насос ГУРа приводит в действие один из сервисных ремней подвесного оборудования. Чаще всего слабым звеном системы становится именно насос. Если не повезёт, то можно услышать, как он начинает гудеть. Чтобы не слышать этого звука как можно дольше, жидкость менять всё-таки приходится, невзирая даже не уверения о её «вечности».

Мы проведём работу на Рено Логан, хотя на любом другом автомобиле процедуру можно проделать почти таким же способом. Поможет нам специалист компании «Логан Шоп» Алексей Телешов.

Скажу сразу: работа эта действительно простая, а значит, выполнить её сможет каждый. Но сначала нужно будет купить жидкость, в нашем случае это Dexron III.

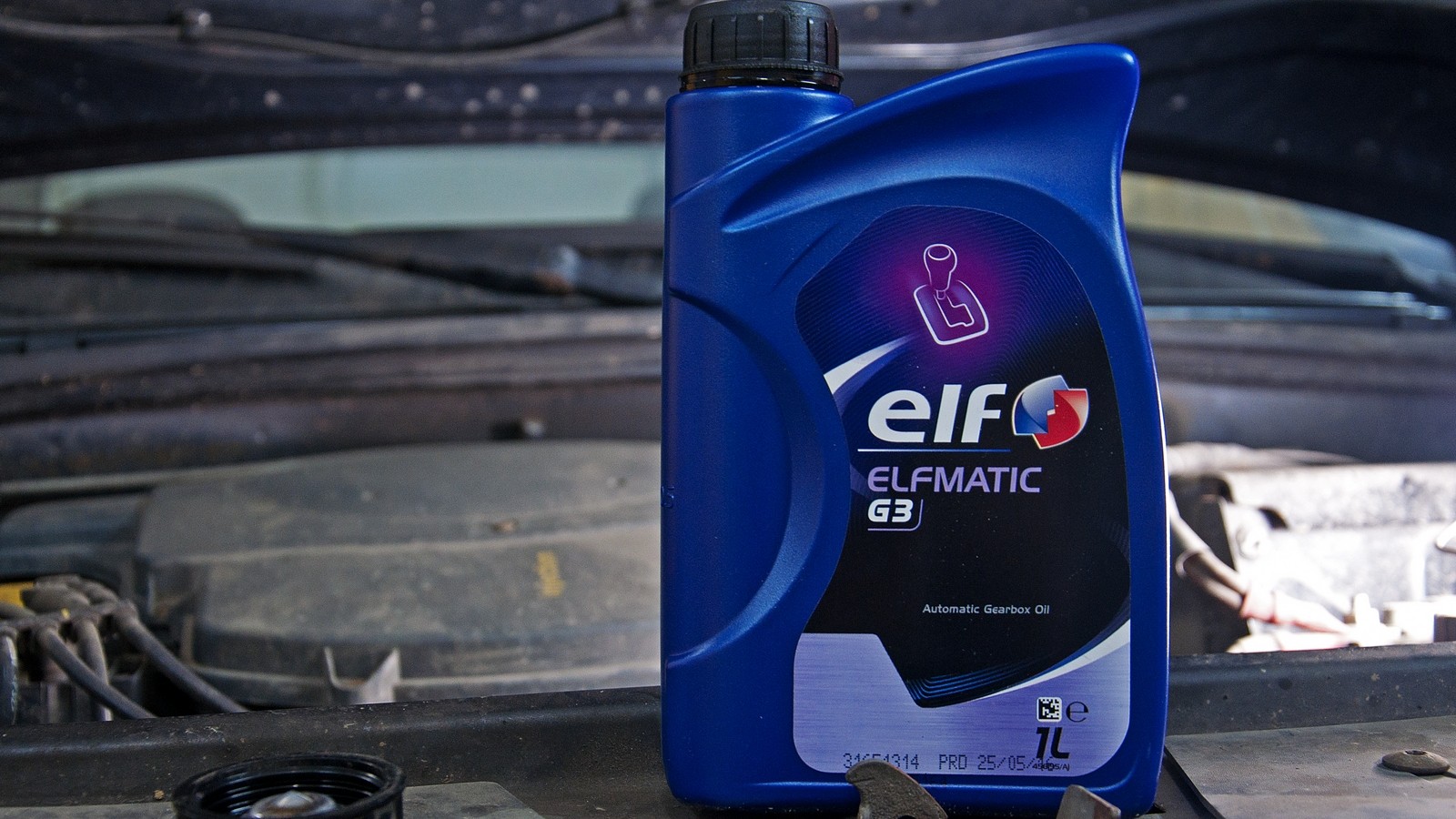

Кстати, если кто-то не знал: первая ATF (Automatic Transmission Fluid) выпускалась концерном General Motors с 1968 по 1972 годы, после чего производство пришлось срочным образом менять.

Дело в том, что при изготовлении жидкости использовался фрикционный модификатор на базе спермы китов. Китам, может, и нравилось, а вот защитники природы были против. Заливать менее вязкую жидкость мастер не советует.

За работу!

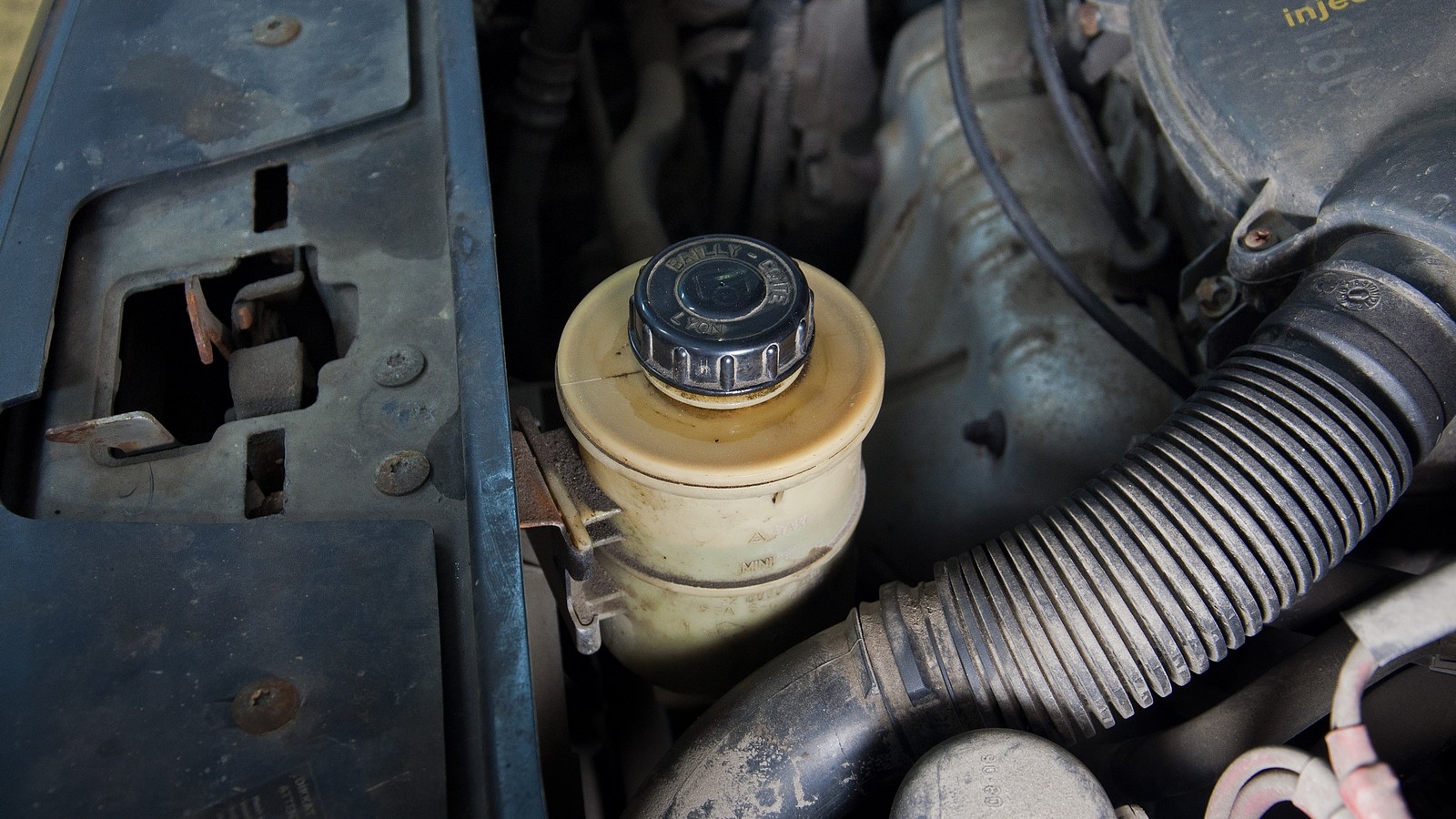

Итак, откручиваем крышку бачка ГУРа. Под ней мы видим фильтр. Достать его можно двумя пальцами, засунув их в горловину и чуть повернув фильтр будто по резьбе (на самом деле никакой резьбы там нет). Вытаскиваем его наружу и подавляем отвращение: на его стенках много осадка, налёта и грязи (вы все еще считаете, что масло в ГУР залито на весь срок службы?). Такого быть не должно, поэтому берём спрей-очиститель и используем его по назначению.
