Регулятор Холостого Хода. Принцип работы и признаки неисправности.

Нарыл информацию по РХХ. Признаки в точности как у меня!

Регулятор холостого хода является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя.

Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет регулятор холостого хода, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора холостого хода увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала.

Данный режим работы позволяет начинать движение автомобиля сразу, не прогревая двигатель. Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена.

Поэтому при неисправностях регулятора холостого хода лампа “CHECK ENGINE” не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа “CHECK ENGINE”.

К неисправностям регулятора холостого хода можно отнести следующие симптомы:

Процедура калибровки РХХ?

Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).

Виды и конструкции РХХ

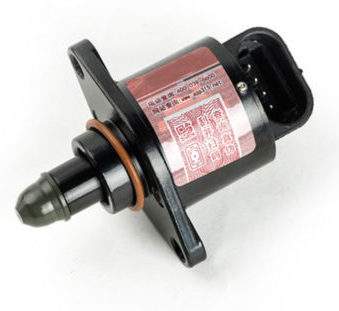

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Как работает регулятор

Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

Признаки неисправности

Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Симптомы проблем с РХХ:

• плавающий холостой ход;
• плохой запуск двигателя, особенно зимой;
• машина может глохнуть при сбросе газа, после переключения на нейтраль;
• неконтролируемое повышение или понижение оборотов ХХ при штатной температуре двигателя;
• падение оборотов после включения фар, кондиционера, отопительной системы;
• дёрганье машины на ходу при небольших оборотах;
• мотор глохнет при переходе с низшей передачи на высшую и наоборот.

Приведённые признаки могут проявляться все сразу, либо по отдельности.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

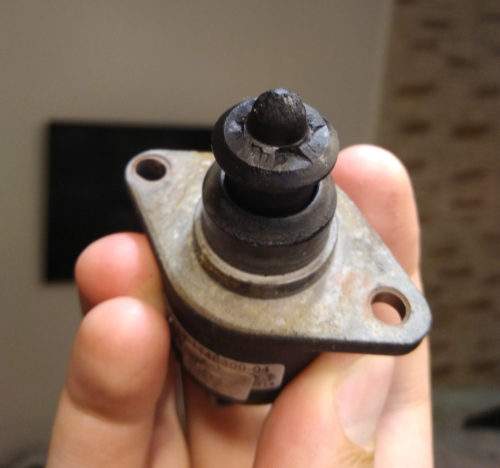

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

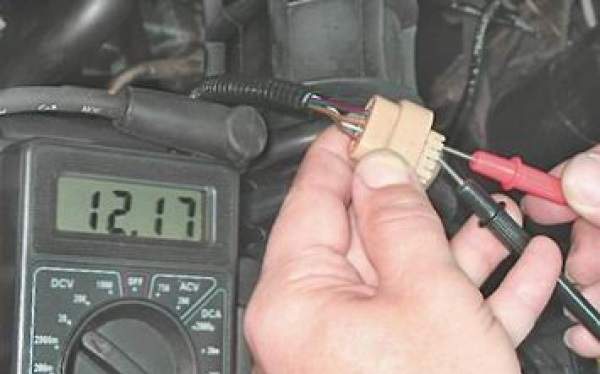

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

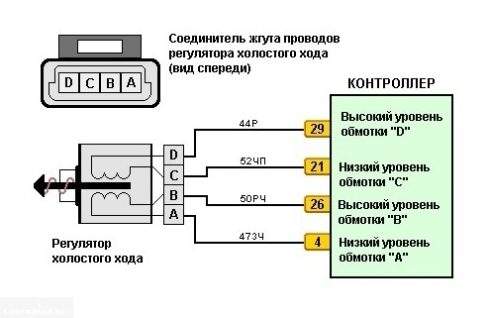

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Калибровка нового РХХ

Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.

1. Проверяем расстояние от конца штока до монтажной пластины, оно должно быть не более 23мм.
2. Отключаем минус от аккумулятора, обесточивая ЭБУ.
3. Устанавливаем регулятор.
4. Подключаем аккумулятор обратно.
5. Включаем зажигание на 5 сек, не заводя двигатель. В это время происходит калибровка РХХ.
6. Выключаем зажигание, завершая калибровку.
7. Заводим двигатель и наблюдаем за холостым ходом.

Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.

Регулятор холостого хода: надежная работа двигателя на любых режимах

Регулятор холостого хода: надежная работа двигателя на любых режимах

Основу управления инжекторным мотором составляет дроссельный узел, регулирующий поступление воздуха в цилиндры. На холостом ходу функция подачи воздуха переходит к другому узлу — регулятору холостого хода. О регуляторах, их типах, конструкции и работе, а также об их выборе и замене читайте в статье.

Что такое регулятор холостого хода?

Регулятор холостого хода (РХХ, регулятор дополнительного воздуха, датчик холостого хода, ДХХ) — регулирующий механизм системы питания инжекторных двигателей; электромеханическое устройство на основе шагового электродвигателя, обеспечивающее дозированную подачу воздуха в ресивер мотора в обход закрытой дроссельной заслонки.

В ДВС с системой впрыска топлива (инжекторах) регулировка оборотов осуществляется подачей необходимого объема воздуха в камеры сгорания (а точнее — в ресивер) через дроссельный узел, в котором располагается управляемая педалью газа дроссельная заслонка. Однако в такой конструкции встает проблема холостого хода — при не нажатой педали дроссельная заслонка полностью закрыта и воздух к камерам сгорания не поступает. Для решения этой проблемы в дроссельный узел вводится специальный механизм, обеспечивающий подачу воздуха при перекрытой заслонке — регулятор холостого хода.

Дроссельный узел и место РХХ в нем

РХХ выполняет несколько функций:

• Подача воздуха, необходимого для запуска и прогрева силового агрегата;
• Регулировка и стабилизация минимальных оборотов двигателя (холостого хода);
• Демпфирование потока воздуха на переходных режимах — при резком открытии и закрытии дроссельной заслонки;
• Корректировка работы мотора на различных режимах.

Регулятор холостого хода, монтируемый на корпусе дроссельного узла, обеспечивает нормальную работу двигателя на холостых оборотах и на режимах частичной нагрузки. Выход из строя этой детали нарушает функционирование мотора или полностью выводит его из строя. При обнаружении неисправности РХХ следует как можно скорее заменить, но прежде, чем покупать новую деталь, необходимо разобраться в конструкции и работе этого узла.

Типы, конструкция и принцип действия РХХ

Все регуляторы холостого хода состоят из трех основных узлов: шагового электрического двигателя, клапанного узла и привода клапана. РХХ монтируется в специальном канале (обходном, байпасном), расположенном в обход дроссельной заслонки, а его клапанный узел управляет проходом этого канала (регулирует его диаметр от полного закрытия до полного открытия) — именно так и осуществляется регулировка подачи воздуха в ресивер и далее в цилиндры.

Регулятор холостого хода с прямым приводом штока клапана

Конструктивно РХХ могут существенно отличаться, сегодня используется три типа данных устройств:

• Аксиальные (осевые) с клапаном конической формы и с прямым приводом;
• Радиальные (Г-образные) с клапаном конической или Т-образной формы с приводом через червячную передачу;
• С секторным клапаном (поворотной заслонкой), имеющим прямой привод.

Аксиальные РХХ с коническим клапаном находят самое широкое применение на легковых автомобилях с двигателями небольшого объема (до 2 литров). Основу конструкции составляет шаговый электродвигатель, вдоль оси ротора которого нарезана резьба — в эту резьбу ввинчен ходовой винт, выступающий в роли штока, и несущий на себе конусный клапан. Ходовой винт с ротором составляют привод клапана — при вращении ротора шток вместе с клапаном выдвигается или втягивается. Вся эта конструкция заключена в пластиковый или металлический корпус с фланцем для монтажа на дроссельный узел (монтаж может выполняться винтами или болтами, но часто используется установка на лак — регулятор просто приклеивается к корпусу дроссельного узла с помощью специального лака). На задней части корпуса расположен стандартный электрический разъем для подключения к электронному блоку управления двигателем (ЭБУ) и подачи питания.

Радиальные (Г-образные) РХХ имеют примерно то же применение, но могут работать с более мощными двигателями. Их основу также составляет шаговый электродвигатель, однако на оси его ротора (якоря) располагается червяк, который вместе с ответной шестерней поворачивает поток крутящего момента на 90 градусов. С шестерней соединен привод штока, обеспечивающий выдвижение или втягивание клапана. Вся эта конструкция расположена в Г-образном корпусе с монтажными элементами и стандартным электрическим разъемом для подключения к ЭБУ.

РХХ с секторным клапаном (заслонкой) используются на двигателях относительно большого объема легковых автомобилей, внедорожников и коммерческих грузовиков. Основу устройства составляет шаговый электродвигатель с неподвижным якорем, вокруг которого может вращаться статор с постоянными магнитами. Статор выполнен в виде стакана, он установлен в подшипнике и непосредственно соединен с секторной заслонкой — пластиной, которая перекрывает окно между входным и выходным патрубками. РХХ такой конструкции выполнен в одном корпусе с патрубками, которые посредством шлангов присоединены к дроссельному узлу и ресиверу. Также на корпусе расположен стандартный электрический разъем.

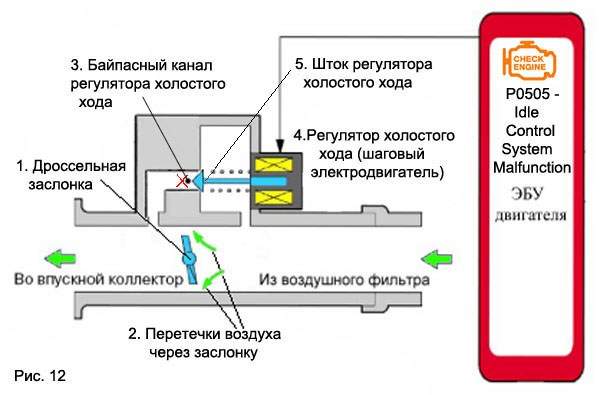

Схема регулировки подачи воздуха регулятором холостого хода

Несмотря на конструктивные различия, все РХХ имеют принципиально одинаковый принцип работы. В момент включения зажигания (непосредственно перед пуском двигателя) от ЭБУ на РХХ поступает сигнал на полное закрытие клапана — так задается нулевая точка регулятора, от которой затем отсчитывается величина открывания байпасного канала. Задание нулевой точки выполняется с целью корректировки возможного износа клапана и его седла, отслеживание полного закрытия клапана осуществляется по току в цепи РХХ (при упоре клапана в седло ток возрастает) или по другим датчикам. Затем ЭБУ посылает импульсные сигналы на шаговый электродвигатель РХХ, который поворачивается на тот или иной угол для открытия клапана. Степень открытия клапана считается в шагах электродвигателя, их количество зависит от конструкции РХХ и заложенных в ЭБУ алгоритмов. Обычно при пуске двигателя и на непрогретом двигателе клапан открыт на 240-250 шагов, а на прогретом моторе клапаны различных моделей открываются на 50-120 шагов (то есть, до 45-50% от сечения канала). На различных переходных режимах и на частичных нагрузках двигателя клапан может открываться во всем интервале от 0 до 240-250 шагов.

То есть, в момент запуска двигателя РХХ обеспечивает подачу необходимого объема воздуха в ресивер для нормальной работы двигателя на холостом ходу (на оборотах менее 1000 об/мин) с целью его прогрева и выхода на нормальный режим. Затем, когда водитель управляет двигателем с помощью акселератора (педали газа), РХХ уменьшает количество поступающего по байпасному каналу воздуха вплоть до его полного перекрытия. ЭБУ двигателя постоянно отслеживает положение дроссельной заслонки, количество поступающего воздуха, концентрацию кислорода в выхлопных газах, обороты коленчатого вала и другие характеристики, и на основе этих данных управляет регулятором холостого хода, на всех режимах работы двигателя обеспечивая оптимальный состав горючей смеси.

Вопросы выбора и замены регулятора холостого хода

Проблемы с РХХ проявляются характерной работой силового агрегата — нестабильными оборотами на холостом ходу или самопроизвольной остановкой на малых оборотах, возможностью запуска мотора только при частом нажатии на педаль газа, а также повышенными оборотами холостого хода на прогретом двигателе. При появлении таких признаков следует произвести диагностику регулятора в соответствии с инструкцией по ремонту транспортного средства.

На автомобилях без системы самодиагностики РХХ следует выполнить ручную проверку регулятора и его цепей питания — это выполняется с помощью обычного тестера. Для проверки цепи питания необходимо измерить напряжение на датчике при включенном зажигании, а для проверки самого датчика нужно выполнить прозвонку обмоток его электродвигателя. На автомобилях с системой диагностики РХХ необходимо считать коды ошибок с помощью сканера или компьютера. В любом случае, если обнаружена неисправность РХХ, его необходимо заменить.

На замену следует выбирать только те регуляторы, которые могут работать с данными конкретным дроссельным узлом и ЭБУ. Необходимый РХХ подбирается по каталожному номеру. В некоторых случаях вполне возможно применение аналогов, но такие эксперименты лучше не проводить с автомобилями на гарантии.

Замена РХХ выполняется в соответствии с инструкцией по ремонту автомобиля. Обычно эта операция сводится к нескольким шагам:

1. Обесточить электросистему автомобиля;
2. Снять электрический разъем с регулятора;
3. Демонтировать РХХ, выкрутив два или более винтов (болтов);
4. Прочистить место установки регулятора;
5. Установить и подключить новый РХХ, при этом нужно использовать идущие в комплекте уплотнительные элементы (резиновые кольца или прокладки).

В некоторых автомобилях дополнительно может потребоваться демонтаж других элементов — патрубков, корпуса воздушного фильтра и т.д.

Если на автомобиле РХХ был установлен с помощью лака, то придется снимать весь дроссельный узел, а новый регулятор ставить на специальный лак, приобретенный отдельно. Для монтажа устройств с секторной заслонкой рекомендуется использовать новые хомуты для фиксации шлангов на патрубках.

При правильном выборе и монтаже РХХ начнет сразу работать, обеспечивая нормальное функционирование двигателя на всех режимах.
