Блок предохранителей (добавил схемы проводки)
Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста. Зачем нужны предохранители? Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента. Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем. Блок предохранителей Лада Веста с описанием (моторный отсек) Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии. Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие. Схематическое расположение Содержимое этого монтажного блока выглядит следующим образом:
На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:
К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.
Лада Веста предохранители и реле
Лада Веста выпускалась в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с кузовами седан и универсал св (Vesta SW) и различными вариантами оснащения и исполнения, такими как вседорожная версия SW Cross (св кросс) и спортивная – Sport (спорт). За этот промежуток она прошла не большое обновление. В данной публикации вы найдете описание блоков предохранителей Лада Веста со схемами и фото – примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания руководство Lada Vesta.
p, blockquote 1,0,0,0,0 —>
Читайте также:
p, blockquote 2,0,0,0,0 —>
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и уровня оснащения вашей Лады Весты (люкс, стандарт, классик, комфорт, эксклюзив). Сверяйте описание со своей технической документацией или руководством.
Блок в салоне

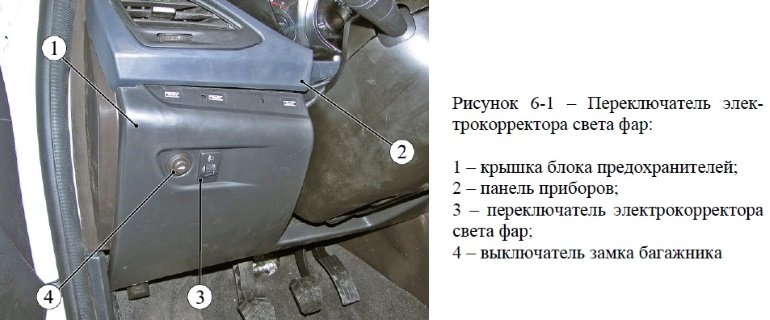

Он находится под панелью приборов, со стороны водителя за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Для того что бы её снять надо достать пластиковые гвозди поддев их плоской отверткой или специальными устройством. Крутить их не надо. Далее просто потянуть на себя за крышку.
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>

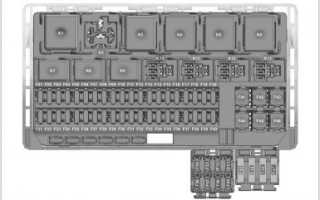

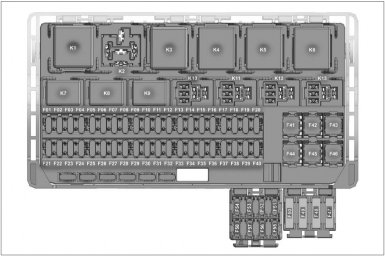

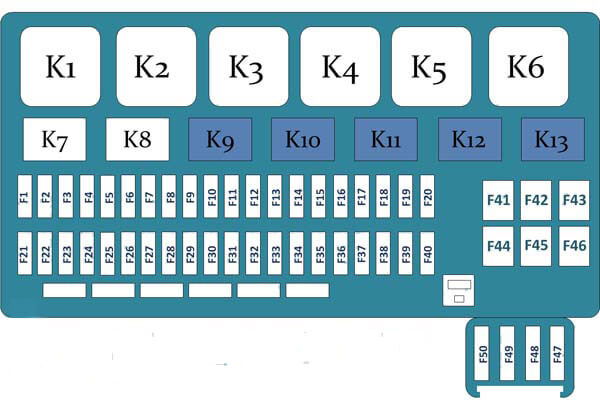

Схема
-
Читайте также:
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание предохранителей
p, blockquote 11,0,0,0,0 —>
Вариант 1
h3 1,0,0,0,0 —>
| F1 | 15А Омыватель ветрового стекла |
| F2 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F3 | 10А Лампа дальнего света левой блок-фары |
| F4 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F5 | 15А Подогрев сидений |
| F6 | 5А Габаритные огни правой блок-фары и правого заднего фонаря |
| F7 | 5А Габаритные огни левой блок-фары и левого заднего фонаря |
| F8 | 5А Задний противотуманный фонарь |
| F9 | 3А Боковой правый указатель поворота |
| F10 | 5А Селектор роботизированной КП |
| F11 | 10А Лампа ближнего света левой блок-фары |
| F12 | 15А Указатели поворота |
| F13 | 10А Блок управления электрооборудованием кузова |
| F14 | 10А Выключатель сигналов торможения |
| F15 | 5А Датчик дождя, датчик освещенности, электрокорректор света фар |
| F16 | 5А Выключатель сигналов торможения |
| F17 | 5А Плафон освещения перчаточного ящика, плафон освещения багажника, лампы подсветки порогов |
| F18 | 3А Левый боковой указатель поворота |
| F19 | 10А Лампа ближнего света правой блок-фары |
| F20 | 5А Обогрев наружных зеркал |
| F21 | 15А Система пассивной безопасности SRS (подушки безопастности) |
| F22 | 5А Комбинация приборов |
| F23 | 5А Комбинация приборов |
| F24 | 5А« ЭРА ГЛОНАСС», аудиосистема |
| F25 | 5А Система курсовой устойчивости ESP |
| F26 | 15А Топливный насос |
| F27 | 5А Система помощи при парковке |
| F28 | 5А Электроусилитель руля |
| F29 | 5А Разъем для подключения светотехники прицепа |
| F30 | 5А «ЭРА ГЛОНАСС» |
| F31 | 5А «ЭРА ГЛОНАСС» |
| F32 | 10А Роботизированная коробка передач, выключатель света заднего хода, обогрев ветрового стекла |
| F33 | 5А Электро стеклоподъемники |
| F34 | 5А Датчик угла поворота рулевого колеса, переключатели управления круиз – контролем и мультимедийной системой на рулевом колесе |
| F35 | 5А Блок переключателей управления электро стеклоподъемниками и электроприводом зеркал заднего вида |
| F36 | 15А Аудиосистема, диагностический разъем |
| F37 | 7,5А Лампа стоп-сигнала правого заднего фонаря |
| F38 | 7,5А Лампа стоп-сигнала левого заднего фонаря |
| F39 | 10А Дневные ходовые огни |
| F40 | 10А Лампа дальнего света левой блок-фары |
| F41 | 20А Электрическая розетка, прикуриватель |
| F42 | 20А Блок управления электрооборудованием кузова |
| F43 | 20А Электропривод замков дверей |
| F44 | 30А Электро стеклоподъемники |
| F45 | 30А Электро вентилятор отопителя |
| F46 | 30А Стеклоочиститель |
| F47 | 25А Лампа дальнего света правой блок-фары, лампа ближнего света левой блок – фары, габаритные огни левой блок – фары и левого заднего фонаря |
| F48 | 30А Стеклоочиститель |
| F49 | 25А Противотуманные фары, задний противотуманный фонарь, фонари освещения номерного знака |
| F50 | 25А Лампа дальнего света левой блок-фары, лампа ближнего света правой блок – фары, габаритные огни правой блок – фары и правого заднего фонаря |
| F51 | 5А Датчик положения педали сцепления |
За прикуриватель отвечает предохранитель номер 41 на 20А.
Вариант 2
h3 2,0,0,0,0 —>
| F1 | 5А Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС) |
| F2 | 5А Питание 1 комбинации приборов (КП) |
| FЗ | 10А Цепь клеммы К15 для моторного отсека |
| F4 | 10А Цепь правой фары ближнего света (ФБС) |
| F5 | 10А Цепь левой фары ближнего света (ФБС) |
| F6 | 5А Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) |
| F7 | 15А Питание контроллера системы надувных подушек безопасности (СНПБ) |
| F8 | 5А Питание системы помощи при парковке (парктроник) |
| F9 | 5А Цепь указателя поворота (УП) правого бок. зеркала |
| F10 | 3А Цепь заднего противотуманного освещения (ЗПТО) |
| F11 | 3А Цепь указателя поворота (УП) левого бок. зеркала |
| F12 | 10А Цепь дневных ходовых огней (ДХО) |
| F13 | 10А Цепь правой фары дальнего света (ФДС) |
| F14 | 10А Цепь левой фары дальнего света (ФДС) |
| F15 | 5А Цепь обогрева наружных зеркал |
| F16 | 5А Шина питания аксессуаров (положение АСС замка зажигания) Радио/ мультимедиа, ТУ ЭРА-ГЛОНАСС |
| F17 | 5А Цепь задних габаритных огней (ЗдГО) |
| F18 | 7,5А Цепь передних габаритных огней (ПрГО) |
| F19 | 7,5А Цепь левого фонаря стоп-сигнала |
| F20 | 7,5А Цепь правого фонаря стоп-сигнала |
| F21 | 15А Питание блока кузовной электроники (ВСМ), цепь указателей поворота |
| F22 | 5А Питание 2 терминального устройства ЭРА-ГЛОНАСС |
| F23 | 5А Питание 2 комбинации приборов (КП) |
| F24 | 5А Питание селектора автоматизированной механической трансмиссии (АМТ) |
| F25 | 5А Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал |
| F26 | 5А Шина ВТР для освещения салона и багажника |
| F27 | 5А Шина ВТР для цепи выключателя тормоза |
| F28 | 15А Питание радиоаппарата и диагностического разъема |
| F29 | 10А Питание светотехники прицепа |
| F30 | 15А Питание топливного насоса |
| F31 | 5А Шина ВТР для управления реле стеклоподъемников и отопителя салона |
| F32 | 5А Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО) |
| F33 | 5А Шина ВТР для датчика угла поворота рулевого колеса |
| F34 | 5А Шина ВТР для контроллера АВЗ/Е8Р |
| F35 | 5/25А Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО) |
| F36 | 10А Питание фонаря стоп-сигнала |
| F37 | 10А Питание блока кузовной электроники (ВСМ) |
| F38 | 5/25А Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО) |
| F39 | 20А Питание правого подрулевого переключателя (стеклоочистка, омыв) |
| F40 | 15/30А Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма) |
| F41 | 20А Питание аксессуаров (положение АСС замка зажигания), прикуриватель |
| F42 | 20А Блок кузовной электроники (ВСМ, питание шины ВТР) |
| F43 | 20А Блок кузовной электроники (ВСМ, питание замков дверей) |
| F44 | 30А Питание стеклоподъемников |
| F45 | 30А Питание вентилятора отопителя салона |
| F46 | 30А Питание переднего стеклоочистителя (стандарт, норма) |
| F47 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО |
| F48 | 30А Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель |
| F49 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) |
| F50 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДО, правый ЕС, задние ГО, левый ДХО |
| F51 | 15А Питание реле ПТФ (ЗМ, норма) |
| F52 | 5А Питание зарядного устройства |
| F53 | 5А Питание кнопок круиз-контроля на руле |
| F54 | Резерв |
| F55 | 15А Питание розетки 12В в багажнике |
За работу переднего прикуривателя отвечает предохранитель номер 41 на 20А, а за розетку в багажнике – 55 на 15А.
Назначение реле
p, blockquote 14,0,0,0,0 —>
| К1 | Питание светотехники и обогрева сидений |
| К2 | Свободен |
| К3 | Обогрев заднего стекла |
| К4 | Стеклоподъемники передних стекол |
| К5 | Вентилятор отопителя салона |
| К6 | Стеклоподъемник задних стекол |
| К7 | Модуль бензонасоса |
| К8 | АСС (питание розетки 12В) |
| К9 | Питания противотуманных фар |

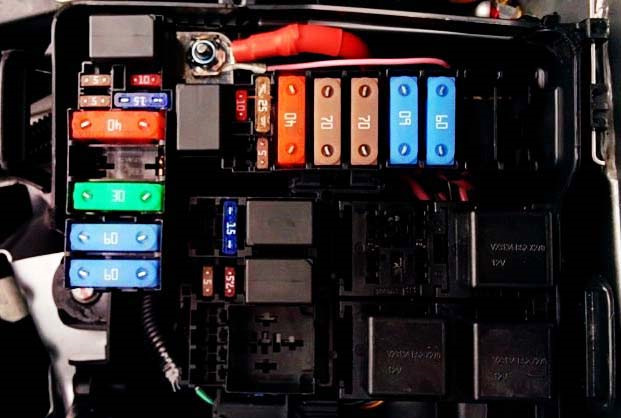

Блок под капотом
Данный блок расположен с левой стороны подкопотного пространства, рядом с аккумулятором и закрыт защитной крышкой.
-
Читайте также:
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>

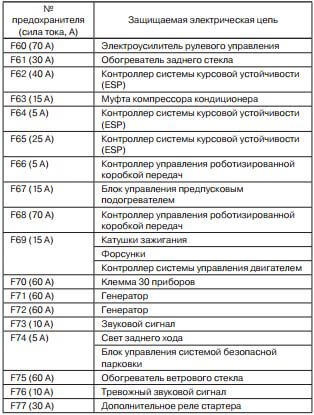

Обозначение предохранителей
p, blockquote 20,0,0,0,0 —>
| 60 | 40А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 61 | 70А Электроусилитель рулевого управления (ЭУРУ) |
| 62 | 60А ’15-’17: Генератор |
| 70А ’18-’21: Блок управления роботизированной коробкой передач | |
| 63 | 60А ’15-’17: Генератор |
| 64 | 60А ’15-’17: Клемма K30S |
| 65 | 60А ’15-’17: Обогрев лобового стекла |
| 66 | 70А ’15-’17: Блок управления роботизированной коробкой передач |
| 67 | 40А Реле вентилятора системы охлаждения двигателя |
| 68 | 60А ’18-’21: Клемма K30S |
| 69 | 30А ’15-’17: Обогрев заднего стекла |
| 60А ’18-’21: Обогрев лобового стекла | |
| 71 | Резерв |
| 72 | 15А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 73 | 5А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 74 | 10А ’15-’17: Реле звукового сигнала противоугонной системы (сирена) |
| 15А ’18-’21: Муфта компрессора кондиционера | |
| 75 | 5А Блок управления роботизированной коробкой передач |
| 76 | Резерв |
| 77 | 15А ’15-’17: Реле муфты компрессора кондиционера |
| 30А ’18-’21: Обогрев заднего стекла | |
| 78 | 15А Муфта компрессора кондиционера, реле блока управления вентиляторами радиатора |
| 79 | Резерв |
| 80 | 10А ’15-’17: Датчик кислорода, клапана продувки адсорбера, клапан газораспределительного механизма (ГРМ) |
| 7,5А ’18-’21: Датчики кислорода (ДК1, ДК2), клапан продувки адсорбера (КПА), клапан заслонки впускного модуля (ЗВМ), клапан газораспределительного механизма (ГРМ) | |
| 81 | 5А Выключатель света заднего хода |
| 82 | Резерв |
| 83 | Резерв |
| 84 | 25А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 85 | 10А Звуковой сигнал, звуковой сигнал противоугонной системы (’18-’20) |
| 86 | 5А Обмотка реле обогрева ветрового стекла |
| 87 | Резерв |

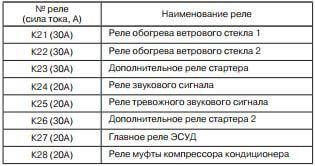

Расшифровка реле
-
Читайте также:
p, blockquote 21,0,0,0,0 —>
| R1 | Обогрев лобового стекла №2 |
| R2 | ’15-’17: Обогрев лобового стекла №1 |
| ’18-’21: Вентилятор системы охлаждения двигателя | |
| R3 | ’18-’21: Обогрев лобового стекла №1 |
| R4 | Стартер |
| R5 | Блок управления двигателем (КСУД) |
| R6 | Муфта компрессора кондиционера |
| R7 | ’15-’17: Вентилятор системы охлаждения двигателя |
| ’18-’21: Стартер | |
| R8 | Звуковой сигнал |
| R9 | Звуковой сигнал противоугонной системы |
Руководства по эксплуатации Лады Веста
Нужно больше информации про ремонт и обслуживание Лада Веста или не подходят схемы? Изучите данный материал согласно года выпуска вашего автомобиля.
p, blockquote 22,0,0,0,0 —>
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Лада веста почему горит предохранитель стоп сигнал
Предохранители и реле под капотом и в салоне — расположение, назначение, замена
Цепи питания электрооборудования автомобиля защищены плавкими вставками и предохранителями. Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителей установлено в монтажном блоке, который находится в салоне (в левой части панели приборов под пластмассовой крышкой).
Кроме того, предохранители и реле расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения.
При замене плавких предохранителей и реле необходимо использовать новые предохранители и реле, имеющие маркировку по току в соответствии с таблицами 1-4 (см. далее). Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ».
Крышка блока предохранителей
Для улучшения крепёжных свойств крышки блока предохранителей в салоне применен фиксатор держателя обивки (рис. 2).
Рис. 2. Крышка блока предохранителей
Расположение держателей крышки
Перед демонтажем крышки блока предохранителей необходимо сначала снять фиксатор держателя обивки.
После установки крышки блока предохранителя на штатные места крепления, необходимо дополнительно зафиксировать её фиксатором держателя обивки, установив его в отверстие в крышке блока предохранителя.
Для замены предохранителей с F40 до F40 используйте штатный пинцет, для предохранителей с F41 по F46 лучше пользоваться универсальным пинцетом. Заменять силовые реле можно пальцами, при необходимости слегка покачивая его из стороны в сторону.
Запасные предохранители закреплены в гнездах монтажного блока, расположенного в салоне.
Блок реле и предохранителей в салоне (монтажный блок)
Для доступа к монтажному блоку, расположенному в панели приборов, проделайте следующие действия:
— поверните три пластиковые ручки, удерживающие снизу крышку блока;
— потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
Неисправный предохранитель определяется по вышедшим из строя электрическим цепям, защищаемым этим предохранителем. Сила тока, на которую рассчитан предохранитель, определяется по вышедшим из строя электрическим цепям в соответствии с таблицами 1-4 (см. далее). Сила тока, на которую рассчитан предохранитель, указан на его левой части, а номер предохранителя указан на корпусе монтажного блока.
Рис. За. Расположение предохранителей и реле в монтажном блоке салона (вариант 1 с EMM)
Рис. 3б. Расположение предохранителей и реле в монтажном блоке салона (вриант 2)

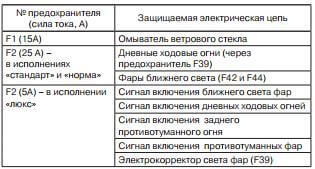

Таблица 1 — Предохранители
Предохранитель
Номинал
Цепь
Назначение
Тип
F1
Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС)
F2
Питание 1 комбинации приборов (КП)
F3
Цепь клеммы К15 для моторного отсека
F4
Цепь правой фары ближнего света (ФБС) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО (в вариантном исполнении)
F5
Цепь левой фары ближнего света (ФБС) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель (в вариантном исполнении)
F6
Сигнал К15 для электроусилителя рулевого управления (ЭУРУ)
F7
Питание контроллера системы надувных подушек безопасности (СНПБ)
F8
Питание системы помощи при парковке (парктроник)
F9
Цепь указателя поворота (УП) правого бок. зеркала
F10
Цепь заднего противотуманного освещения (ЗПТО)
F11
Цепь указателя поворота (УП) левого бок. зеркала
F12
Цепь дневных ходовых огней (ДХО)
F13
Цепь правой фары дальнего света (ФДС)
F14
Цепь левой фары дальнего света (ФДС)
F15
Цепь обогрева наружных зеркал
F16
Шина питания аксессуаров (положение АСС замка зажигания) Радио/мультимедиа, ТУ ЭРА-ГЛОНАСС
F17
Цепь задних габаритных огней (ЗдГО) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) (в вариантном исполнении)
F18
Цепь передних габаритных огней (ПрГО) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДС, правый БС, задние ГО, левый ДХО (в вариантном исполнении)
F19
Цепь левого фонаря стоп-сигнала
F20
Цепь правого фонаря стоп-сигнала
F21
Питание блока кузовной электроники (ВСМ), цепь указателей поворота
F22
Питание 2 терминального устройства ЭРА-ГЛОНАСС
F23
Питание 2 комбинации приборов (КП)
F24
F25
Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал
F26
Шина ВТР для освещения салона и багажника
F27
Шина ВТР для цепи выключателя тормоза
F28
Питание радиоаппарата и диагностического разъёма
F29
Питание светотехники прицепа
F30
Питание топливного насоса
F31
Шина ВТР для управления реле стеклоподъёмников и отопителя салона
F32
Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО)
F33
Шина ВТР для датчика угла поворота рулевого колеса
F34
Шина ВТР для контроллера ABS/ESP
F35
Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО)
F36
Питание фонаря стоп-сигнала
F37
Питание блока кузовной электроники (ВСМ)
F38
Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО)
F39
Питание правого подрулевого переключателя (стеклоочистка, омыв)
F40
Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма)
Схема реле и предохранителей Лада Веста
Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.
В списках указан полный набор предохранителей и реле, учитывающий все комплектации автомобиля. В более простых вариантах исполнения отдельные реле и предохранители из данного набора могут не использоваться.
Монтажный блок Лада Веста в салоне автомобиля
Находится монтажный блок в знакомом месте — возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:
- поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
- снять фиксатор в верхней правой части крышки;
- потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
1. Из руководства по эксплуатации автомобилем
2. Из книги по ремонту
Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)
- F1 15А К15R Омыватель ветрового стекла mini
- F2 30А *1 /5А *2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
- F3 10А *1 Левая фара дальнего света (не люкс) mini
- F4 30А *1 /5А *2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
- F5 15А K15R Подогрев сидений mini
- F6 7,5А *1 K30S Правые габаритные огни mini
- F7 10А *1 K30S Левые габаритные огни mini
- F8 5А *1 К30S Задние противотуманные фары mini
- F9 3А Указатель поворотов (поворотники) в правом зеркале mini
- F10 5А K15S Селектор роботизированной коробки передач АМТ mini
- F11 10А *1 Левая фара ближнего света (не люкс) mini
- F12 15А K30S Контроллер BCM (указатели поворотов) mini
- F13 10А K30S Контроллер BCM (собственное питание) mini
- F14 10А K30S Выключение педали тормоза mini
- F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
- F16 5А BTP Выключение педали тормоза mini
- F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
- F18 3А Указатель поворотов (поворотники) в левом зеркале mini
- F19 10А *1 Правая фара ближнего света (не люкс) mini
- F20 5А Обогрев наружных зеркал mini
- F21 15А K15S БУ СНПБ mini
- F22 5А K15S КП (комбинация приборов) mini
- F23 5А K30S КП (комбинация приборов) mini
- F24 5А ACC ЭРА ГЛОНАСС, радио mini
- F25 5А ВТР Контроллер ESP9.1 mini
- F26 15А K30S Питание модуля бензонасоса mini
- F27 5А K15S Питание парктроника mini
- F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
- F29 10А *1 /5А *2 K30S Питание светотехники прицепа mini
- F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
- F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
- F32 10А K15S Питание шины K15M (моторного отсека) mini
- F33 5А BTP Управление стеклоподъемниками mini
- F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
- F35 5А BTP Блок переключателей в двери водителя mini
- F36 15А K30S Радио, диагностический разъем mini
- F37 7,5А K30S Лампы «стоп» правая mini
- F38 7,5А K30S Лампы «стоп» левая mini
- F39 10А *1 К15R ДХО (дневные ходовые огни) не люкс mini
- F40 10А *1 К15R Фара дальнего света правая (не люкс) mini
- F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
- F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
- F43 20А K30S Контроллер BCM (замки дверей) JCase
- F44 30А K30S Электростеклоподъемники (ЭСП) JCase
- F45 30А K30S Вентилятор отопителя салона (печки) JCase
- F46 30А *1 K15R Питание стеклоочистителя (дворники) JCase
- F47 25А *2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
- F48 30А *2 K30S Контроллер ЕММ (стеклоочистка )
- F49 25А *2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
- F50 25А *1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)
*1 — для комплектаций Classic и Comfort
*2 — для комплектаций Luxe
Блок предохранителей Лада Веста в моторном отсеке
1. Из руководства по эксплуатации автомобилем:
2. Из книги по ремонту:
| № предохранителя (сила тока, А) | Цвет предохранителя | Защищаемая электрическая цепь |
|---|---|---|
| F60 (70 A) | Розовый | Электроусилитель рулевого управления (ЭУР) |
| F61 (30 A) | Зеленый | Обогреватель заднего стекла |
| F62 (40 A) | Оранжевый | Контроллер системы курсовой устойчивости (ESP) |
| F63 (15 A) | Синий | Кондиционер |
| F64 (5 А) | Светло-коричневый | Не используется |
| F65 (25 A) | Белый | Контроллер системы курсовой устойчивости (ESP) |
| F66 (5 A) | Светло-коричневый | Роботизированная коробка передач (АМТ) |
| F67 (-) | — | Не используется |
| F68 (70 A) | Розовый | Роботизированная коробка передач (АМТ) |
| F69 (15 A) | Синий | Кондиционер |
| F70 (60 A) | Синий | Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне |
| F71 (60 A) | Синий | Генератор |
| F72 (60 A) | Синий | |
| F73 (10 A) | Красный | Звуковой сигнал |
| F74 (5 A) | Светло-коричневый | Выключатель света заднего хода |
| F75 (60 A) | Синий | Обогрев ветрового стекла |
| F76 (10 A) | Красный | Противоугонная сигнализация |
| F77 (-) | — | Не используется |
| F78 (7,5 A) | Коричневый | Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ) |
| F79 (40 A) | Оранжевый | Электровентилятор охлаждения двигателя |
| F80 (5 A) | Светло-коричневый | Обогрев ветрового стекла |
| F81 (-) | Синий | Не используется |
| F82 (-) | Синий | Не используется |
| № реле (cила тока, А) | Наименование реле |
|---|---|
| К21 (30А) | Реле обогрева ветрового стекла 1 |
| К22 (30А) | Реле обогрева ветрового стекла 2 |
| К23 (30А) | Реле стартера |
| К24 (20А) | Реле звукового сигнала |
| К25 (20А) | Реле тревожного звукового сигнала |
| К26 (-) | Не используется |
| К27 (20А) | Главное реле ЭСУД |
| К28 (20А) | Реле муфты компрессора кондиционера |
Дополнение от владельцев автомобиля
1. Дополнительная информация о предохранителях и реле: (автор unnown ):
Перед заменой предохранителя следует сначала определить причину его перегорания. Завод-изготовитель не допускает применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблицах ниже. Это может привести к неисправностям в работе электрооборудования Весты, коротким замыканиям и даже возгоранию автомобиля!
2. Монтажный блок Lada Vesta Comfort Image (автор bartollomey ):
Чтобы скачать файлы нужно авторизироваться на сайте
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать руководство).
Напомним, быстро найти необходимый материал можно через содержание Лада Веста.
Лада Веста предохранители и реле
Лада Веста выпускалась в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с кузовами седан и универсал св (Vesta SW) и различными вариантами оснащения и исполнения, такими как вседорожная версия SW Cross (св кросс) и спортивная – Sport (спорт). За этот промежуток она прошла не большое обновление. В данной публикации вы найдете описание блоков предохранителей Лада Веста со схемами и фото – примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания руководство Lada Vesta.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и уровня оснащения вашей Лады Весты (люкс, стандарт, классик, комфорт, эксклюзив). Сверяйте описание со своей технической документацией или руководством.
Блок в салоне
Он находится под панелью приборов, со стороны водителя за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Для того что бы её снять надо достать пластиковые гвозди поддев их плоской отверткой или специальными устройством. Крутить их не надо. Далее просто потянуть на себя за крышку.
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание предохранителей
p, blockquote 11,0,0,0,0 —>
Вариант 1
| F1 | 15А Омыватель ветрового стекла |
| F2 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F3 | 10А Лампа дальнего света левой блок-фары |
| F4 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F5 | 15А Подогрев сидений |
| F6 | 5А Габаритные огни правой блок-фары и правого заднего фонаря |
| F7 | 5А Габаритные огни левой блок-фары и левого заднего фонаря |
| F8 | 5А Задний противотуманный фонарь |
| F9 | 3А Боковой правый указатель поворота |
| F10 | 5А Селектор роботизированной КП |
| F11 | 10А Лампа ближнего света левой блок-фары |
| F12 | 15А Указатели поворота |
| F13 | 10А Блок управления электрооборудованием кузова |
| F14 | 10А Выключатель сигналов торможения |
| F15 | 5А Датчик дождя, датчик освещенности, электрокорректор света фар |
| F16 | 5А Выключатель сигналов торможения |
| F17 | 5А Плафон освещения перчаточного ящика, плафон освещения багажника, лампы подсветки порогов |
| F18 | 3А Левый боковой указатель поворота |
| F19 | 10А Лампа ближнего света правой блок-фары |
| F20 | 5А Обогрев наружных зеркал |
| F21 | 15А Система пассивной безопасности SRS (подушки безопастности) |
| F22 | 5А Комбинация приборов |
| F23 | 5А Комбинация приборов |
| F24 | 5А« ЭРА ГЛОНАСС», аудиосистема |
| F25 | 5А Система курсовой устойчивости ESP |
| F26 | 15А Топливный насос |
| F27 | 5А Система помощи при парковке |
| F28 | 5А Электроусилитель руля |
| F29 | 5А Разъем для подключения светотехники прицепа |
| F30 | 5А «ЭРА ГЛОНАСС» |
| F31 | 5А «ЭРА ГЛОНАСС» |
| F32 | 10А Роботизированная коробка передач, выключатель света заднего хода, обогрев ветрового стекла |
| F33 | 5А Электро стеклоподъемники |
| F34 | 5А Датчик угла поворота рулевого колеса, переключатели управления круиз – контролем и мультимедийной системой на рулевом колесе |
| F35 | 5А Блок переключателей управления электро стеклоподъемниками и электроприводом зеркал заднего вида |
| F36 | 15А Аудиосистема, диагностический разъем |
| F37 | 7,5А Лампа стоп-сигнала правого заднего фонаря |
| F38 | 7,5А Лампа стоп-сигнала левого заднего фонаря |
| F39 | 10А Дневные ходовые огни |
| F40 | 10А Лампа дальнего света левой блок-фары |
| F41 | 20А Электрическая розетка, прикуриватель |
| F42 | 20А Блок управления электрооборудованием кузова |
| F43 | 20А Электропривод замков дверей |
| F44 | 30А Электро стеклоподъемники |
| F45 | 30А Электро вентилятор отопителя |
| F46 | 30А Стеклоочиститель |
| F47 | 25А Лампа дальнего света правой блок-фары, лампа ближнего света левой блок – фары, габаритные огни левой блок – фары и левого заднего фонаря |
| F48 | 30А Стеклоочиститель |
| F49 | 25А Противотуманные фары, задний противотуманный фонарь, фонари освещения номерного знака |
| F50 | 25А Лампа дальнего света левой блок-фары, лампа ближнего света правой блок – фары, габаритные огни правой блок – фары и правого заднего фонаря |
| F51 | 5А Датчик положения педали сцепления |
За прикуриватель отвечает предохранитель номер 41 на 20А.
Вариант 2
| F1 | 5А Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС) |
| F2 | 5А Питание 1 комбинации приборов (КП) |
| FЗ | 10А Цепь клеммы К15 для моторного отсека |
| F4 | 10А Цепь правой фары ближнего света (ФБС) |
| F5 | 10А Цепь левой фары ближнего света (ФБС) |
| F6 | 5А Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) |
| F7 | 15А Питание контроллера системы надувных подушек безопасности (СНПБ) |
| F8 | 5А Питание системы помощи при парковке (парктроник) |
| F9 | 5А Цепь указателя поворота (УП) правого бок. зеркала |
| F10 | 3А Цепь заднего противотуманного освещения (ЗПТО) |
| F11 | 3А Цепь указателя поворота (УП) левого бок. зеркала |
| F12 | 10А Цепь дневных ходовых огней (ДХО) |
| F13 | 10А Цепь правой фары дальнего света (ФДС) |
| F14 | 10А Цепь левой фары дальнего света (ФДС) |
| F15 | 5А Цепь обогрева наружных зеркал |
| F16 | 5А Шина питания аксессуаров (положение АСС замка зажигания) Радио/ мультимедиа, ТУ ЭРА-ГЛОНАСС |
| F17 | 5А Цепь задних габаритных огней (ЗдГО) |
| F18 | 7,5А Цепь передних габаритных огней (ПрГО) |
| F19 | 7,5А Цепь левого фонаря стоп-сигнала |
| F20 | 7,5А Цепь правого фонаря стоп-сигнала |
| F21 | 15А Питание блока кузовной электроники (ВСМ), цепь указателей поворота |
| F22 | 5А Питание 2 терминального устройства ЭРА-ГЛОНАСС |
| F23 | 5А Питание 2 комбинации приборов (КП) |
| F24 | 5А Питание селектора автоматизированной механической трансмиссии (АМТ) |
| F25 | 5А Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал |
| F26 | 5А Шина ВТР для освещения салона и багажника |
| F27 | 5А Шина ВТР для цепи выключателя тормоза |
| F28 | 15А Питание радиоаппарата и диагностического разъема |
| F29 | 10А Питание светотехники прицепа |
| F30 | 15А Питание топливного насоса |
| F31 | 5А Шина ВТР для управления реле стеклоподъемников и отопителя салона |
| F32 | 5А Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО) |
| F33 | 5А Шина ВТР для датчика угла поворота рулевого колеса |
| F34 | 5А Шина ВТР для контроллера АВЗ/Е8Р |
| F35 | 5/25А Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО) |
| F36 | 10А Питание фонаря стоп-сигнала |
| F37 | 10А Питание блока кузовной электроники (ВСМ) |
| F38 | 5/25А Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО) |
| F39 | 20А Питание правого подрулевого переключателя (стеклоочистка, омыв) |
| F40 | 15/30А Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма) |
| F41 | 20А Питание аксессуаров (положение АСС замка зажигания), прикуриватель |
| F42 | 20А Блок кузовной электроники (ВСМ, питание шины ВТР) |
| F43 | 20А Блок кузовной электроники (ВСМ, питание замков дверей) |
| F44 | 30А Питание стеклоподъемников |
| F45 | 30А Питание вентилятора отопителя салона |
| F46 | 30А Питание переднего стеклоочистителя (стандарт, норма) |
| F47 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО |
| F48 | 30А Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель |
| F49 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) |
| F50 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДО, правый ЕС, задние ГО, левый ДХО |
| F51 | 15А Питание реле ПТФ (ЗМ, норма) |
| F52 | 5А Питание зарядного устройства |
| F53 | 5А Питание кнопок круиз-контроля на руле |
| F54 | Резерв |
| F55 | 15А Питание розетки 12В в багажнике |
За работу переднего прикуривателя отвечает предохранитель номер 41 на 20А, а за розетку в багажнике – 55 на 15А.
Назначение реле
p, blockquote 14,0,0,0,0 —>
| К1 | Питание светотехники и обогрева сидений |
| К2 | Свободен |
| К3 | Обогрев заднего стекла |
| К4 | Стеклоподъемники передних стекол |
| К5 | Вентилятор отопителя салона |
| К6 | Стеклоподъемник задних стекол |
| К7 | Модуль бензонасоса |
| К8 | АСС (питание розетки 12В) |
| К9 | Питания противотуманных фар |
Блок под капотом
Данный блок расположен с левой стороны подкопотного пространства, рядом с аккумулятором и закрыт защитной крышкой.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение предохранителей
p, blockquote 20,0,0,0,0 —>
| 60 | 40А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 61 | 70А Электроусилитель рулевого управления (ЭУРУ) |
| 62 | 60А ’15-’17: Генератор |
| 70А ’18-’21: Блок управления роботизированной коробкой передач | |
| 63 | 60А ’15-’17: Генератор |
| 64 | 60А ’15-’17: Клемма K30S |
| 65 | 60А ’15-’17: Обогрев лобового стекла |
| 66 | 70А ’15-’17: Блок управления роботизированной коробкой передач |
| 67 | 40А Реле вентилятора системы охлаждения двигателя |
| 68 | 60А ’18-’21: Клемма K30S |
| 69 | 30А ’15-’17: Обогрев заднего стекла |
| 60А ’18-’21: Обогрев лобового стекла | |
| 71 | Резерв |
| 72 | 15А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 73 | 5А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 74 | 10А ’15-’17: Реле звукового сигнала противоугонной системы (сирена) |
| 15А ’18-’21: Муфта компрессора кондиционера | |
| 75 | 5А Блок управления роботизированной коробкой передач |
| 76 | Резерв |
| 77 | 15А ’15-’17: Реле муфты компрессора кондиционера |
| 30А ’18-’21: Обогрев заднего стекла | |
| 78 | 15А Муфта компрессора кондиционера, реле блока управления вентиляторами радиатора |
| 79 | Резерв |
| 80 | 10А ’15-’17: Датчик кислорода, клапана продувки адсорбера, клапан газораспределительного механизма (ГРМ) |
| 7,5А ’18-’21: Датчики кислорода (ДК1, ДК2), клапан продувки адсорбера (КПА), клапан заслонки впускного модуля (ЗВМ), клапан газораспределительного механизма (ГРМ) | |
| 81 | 5А Выключатель света заднего хода |
| 82 | Резерв |
| 83 | Резерв |
| 84 | 25А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 85 | 10А Звуковой сигнал, звуковой сигнал противоугонной системы (’18-’20) |
| 86 | 5А Обмотка реле обогрева ветрового стекла |
| 87 | Резерв |
Расшифровка реле
p, blockquote 21,0,0,0,0 —>
| R1 | Обогрев лобового стекла №2 |
| R2 | ’15-’17: Обогрев лобового стекла №1 |
| ’18-’21: Вентилятор системы охлаждения двигателя | |
| R3 | ’18-’21: Обогрев лобового стекла №1 |
| R4 | Стартер |
| R5 | Блок управления двигателем (КСУД) |
| R6 | Муфта компрессора кондиционера |
| R7 | ’15-’17: Вентилятор системы охлаждения двигателя |
| ’18-’21: Стартер | |
| R8 | Звуковой сигнал |
| R9 | Звуковой сигнал противоугонной системы |
Руководства по эксплуатации Лады Веста
Нужно больше информации про ремонт и обслуживание Лада Веста или не подходят схемы? Изучите данный материал согласно года выпуска вашего автомобиля.
p, blockquote 22,0,0,0,0 —>
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Предохранители и реле под капотом и в салоне — расположение, назначение, замена
Цепи питания электрооборудования автомобиля защищены плавкими вставками и предохранителями. Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителей установлено в монтажном блоке, который находится в салоне (в левой части панели приборов под пластмассовой крышкой). Конфигурация крышки может отличаться в зависимости от модификации Vesta.
Кроме того, предохранители и реле расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения.
При замене плавких предохранителей и реле необходимо использовать новые предохранители и реле, имеющие маркировку по току в соответствии с таблицами 1-4 (см. далее). Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ».
Крышка блока предохранителей
Для улучшения крепёжных свойств крышки блока предохранителей в салоне применен фиксатор держателя обивки (рис. 2).
Рис. 2. Крышка блока предохранителей
Расположение держателей крышки
Перед демонтажем крышки блока предохранителей необходимо сначала снять фиксатор держателя обивки.
После установки крышки блока предохранителя на штатные места крепления, необходимо дополнительно зафиксировать её фиксатором держателя обивки, установив его в отверстие в крышке блока предохранителя.
Для замены предохранителей с F40 до F40 используйте штатный пинцет, для предохранителей с F41 по F46 лучше пользоваться универсальным пинцетом. Заменять силовые реле можно пальцами, при необходимости слегка покачивая его из стороны в сторону.
Запасные предохранители закреплены в гнездах монтажного блока, расположенного в салоне.
Блок реле и предохранителей в салоне (монтажный блок)
Для доступа к монтажному блоку, расположенному в панели приборов, проделайте следующие действия:
— поверните три пластиковые ручки, удерживающие снизу крышку блока;
— потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
Неисправный предохранитель определяется по вышедшим из строя электрическим цепям, защищаемым этим предохранителем. Сила тока, на которую рассчитан предохранитель, определяется по вышедшим из строя электрическим цепям в соответствии с таблицами 1-4 (см. далее). Сила тока, на которую рассчитан предохранитель, указан на его левой части, а номер предохранителя указан на корпусе монтажного блока.
Рис. За. Расположение предохранителей и реле в монтажном блоке салона (вариант 1 с EMM)
Рис. 3б. Расположение предохранителей и реле в монтажном блоке салона (вриант 2)
Таблица 1 — Предохранители
Предохранитель
Номинал
Цепь
Назначение
Тип
F1
Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС)
F2
Питание 1 комбинации приборов (КП)
F3
Цепь клеммы К15 для моторного отсека
F4
Цепь правой фары ближнего света (ФБС) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО (в вариантном исполнении)
F5
Цепь левой фары ближнего света (ФБС) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель (в вариантном исполнении)
F6
Сигнал К15 для электроусилителя рулевого управления (ЭУРУ)
F7
Питание контроллера системы надувных подушек безопасности (СНПБ)
F8
Питание системы помощи при парковке (парктроник)
F9
Цепь указателя поворота (УП) правого бок. зеркала
F10
Цепь заднего противотуманного освещения (ЗПТО)
F11
Цепь указателя поворота (УП) левого бок. зеркала
F12
Цепь дневных ходовых огней (ДХО)
F13
Цепь правой фары дальнего света (ФДС)
F14
Цепь левой фары дальнего света (ФДС)
F15
Цепь обогрева наружных зеркал
F16
Шина питания аксессуаров (положение АСС замка зажигания) Радио/мультимедиа, ТУ ЭРА-ГЛОНАСС
F17
Цепь задних габаритных огней (ЗдГО) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) (в вариантном исполнении)
F18
Цепь передних габаритных огней (ПрГО) (в вариантном исполнении)
Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДС, правый БС, задние ГО, левый ДХО (в вариантном исполнении)
F19
Цепь левого фонаря стоп-сигнала
F20
Цепь правого фонаря стоп-сигнала
F21
Питание блока кузовной электроники (ВСМ), цепь указателей поворота
F22
Питание 2 терминального устройства ЭРА-ГЛОНАСС
F23
Питание 2 комбинации приборов (КП)
F24
F25
Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал
F26
Шина ВТР для освещения салона и багажника
F27
Шина ВТР для цепи выключателя тормоза
F28
Питание радиоаппарата и диагностического разъёма
F29
Питание светотехники прицепа
F30
Питание топливного насоса
F31
Шина ВТР для управления реле стеклоподъёмников и отопителя салона
F32
Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО)
F33
Шина ВТР для датчика угла поворота рулевого колеса
F34
Шина ВТР для контроллера ABS/ESP
F35
Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО)
F36
Питание фонаря стоп-сигнала
F37
Питание блока кузовной электроники (ВСМ)
F38
Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО)
F39
Питание правого подрулевого переключателя (стеклоочистка, омыв)
F40
Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма)
