Чистим плату после пайки. Как легко и быстро смыть флюс.

Кратко:
Для чистки плат от флюса пригодится:
спирт или специальные смывки, зубная щетка и тряпка из микрофибры
Очистить плату от остатков флюса можно следующим образом:
с помощью щетки наносим спирт или специальную смывку на плату и убираем остатки флюса. Микрофиброй легко удаляем растворившийся в спирте флюс. При этом не надо тереть плату (как при использовании обычной тряпки), цепляясь за выводы компонентов. Достаточно просто прикладывать микрофибру к плате. Она отлично впитает все «лишнее».

Подробнее с картинками:

Зачем удалять флюс с с платы после пайки:

Флюсы бывают разными: особо активные могут со временем повреждать плату, а часть флюсов и вовсе токопроводящие. А потому даже правильно запаянная плата, залитая флюсом, легко может не заработать или перестать работать через некоторое время.

Но даже если флюс не требует смывки (например, СКФ), очищенная плата смотрится намного красивее и аккуратнее.

Ацетон и другие подобные растворители — довольно агрессивные. Не стоит забывать, что часть компонентов в пластиковых корпусах.
Процесс чистки платы:
В качестве подопытной платы возьмем свежезапаянный усилитель для наушников Гамма:

Самый простой способ убрать следы флюса с платы

Пайка — единственный способ замены различных радиокомпонентов на плате. Поэтому она часто применяется в ремонтных целях. Данный способ отличается доступностью и простотой.

Для осуществления пайки используются различные флюсы, которые выступают в качестве активирующих веществ. Именно они помогают припою равномерно растекаться и не дают пленке оксидов быстро образовываться на поверхности.

Но зачастую именно флюс становится виновником образования коррозии и других проблем, связанных не только с печатными платами. Поэтому после пайки флюс должен быть смыт, чтобы в дальнейшем не возникало проблем.

Чем смывать флюс

Добрый день, сообщество!

после обзора разнообразных флюсов на ютубе, понял что мой ТТ от Keller, который заявлен как несмываемый, может очень даже попасться немножко поддельный и давать в остатке от 10кОм до нескольких сотен кОм. если кто пользуется таким, то знает что спиртом он смывается довольно паршиво, в связи с чем вопрос, есть у меня очиститель контактов GUNK, можно ли им флюс убирать, или же лучше покупать тот же FLUX OFF или что то подобное?

Дубликаты не найдены

Калоша, изопропиловый спирт

жидкость для снятия лака, дешевая отлично отмывает

Зубная щетка и изопропиловый спирт.

Flux Off или изопропанол

второе щеточка и струя воды (основа ТТ вазелин)

третье — попробовать «мистер мускул», и тоже потереть его щеткой

у меня имеется древесный спирт — отмывает хорошо.

эммм древесный спирт он же метанол, очень опасное вещество.

Я бы тебе ответил, если бы не ослеп от употребления метанола.

можно помыть плату в воде, или испольовать мистер мускул или бензин.

я дал выбор из 4.

О сообществе

Сообщество-спутник сообщества ремонтёров.

Вопросы по ремонту, поиску редких запчастей и прочим нюансам профессии задаются здесь.

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах

как удалить всю канифоль с платы кроме как спиртом??

Хорошо живём: «спиртом».
Ну, во-первых, спиртов бывает много и, для очищения плат от канифоли, вовсе не обязательно использовать питьевой или медицинский — с этой задачей вполне справятся и технические спирты (напр. , изопропиловый) .
Во вторых, для этих целей наиболее рационально применять ацетон или растворитель для нитрокрасок (напр. , 646-й) — эффективнее и дешевле. Только работу нужно проводить либо на свежем воздухе, либо в хорошо проветриваемом помещении.. .
(Лично я всегда пользовался растворителем — не остаётся белесого налёта, как после ацетона) .

P.s. Для того, чтобы было меньше работы по очищению платы после монтажа, рекомендую использовать флюс из спиртового раствора канифоли. Приготовить его не трудно и самому: для этого необходимо всего лишь растворить растолчённую канифоль в спирте (чтобы получился насыщенный раствор) . Перед пайкой, небольшой кисточкой, на все контактные площадки платы наносится тонкий слой флюса. И пайка получается очень аккуратной, и флюса расходуется минимум, и плату потом очищать легко. Особенно, если делать это сразу после окончания монтажа элементов.

Ультразвуковая ванна AOYUE 9080 предназначена для очистки электроники, печатных плат (PCB), ювелирных изделий, медицинских инструментов, металлических изделий и др.

AOYUE 9080 использует технологию ультразвуковых волн для очистки металлов от индустриальных масел и полировочных паст, печатных плат от остатков канифоли, жиров, для удаления ржавчины, окислов, загрязнений механического характера и других загрязнений.

и т.д. остальные средства это пионэрам и тем кто смывает шелкографию растворителем .

Топ 3 лучших способа почистить плату после пайки

Всем привет! Этот творческий пост родился после случая, о котором рассказал Мастер Сергей. Правда у него была не плата, а разъем и не после пайки, а после попадания мусора в разъем %-). Блин, как работает мой мозг ?! Но это не меняет нашей темы. Привожу свой Топ 3 лучших способа почистить плату после пайки. Эти же способы в принципе применимы и для чистки всяческих разъемов от микромусора и пыли. Приведенное разделение довольно условное и является личным мнением, которое вы можете оспорить в комментариях в конце текста.

3 место — чистка на сухую

Этот способ чистки электронных плат подходит больше для случаев очистки от пыли. За несколько лет эксплуатации внутри бытовой техники скапливается приличный слой пыли. Толщина слоя пылевых отложений зависит от чистоты в комнате и режима влажности. Порой застарелую пыль на сухую не очистить и приходится растворять ее жидкостью.

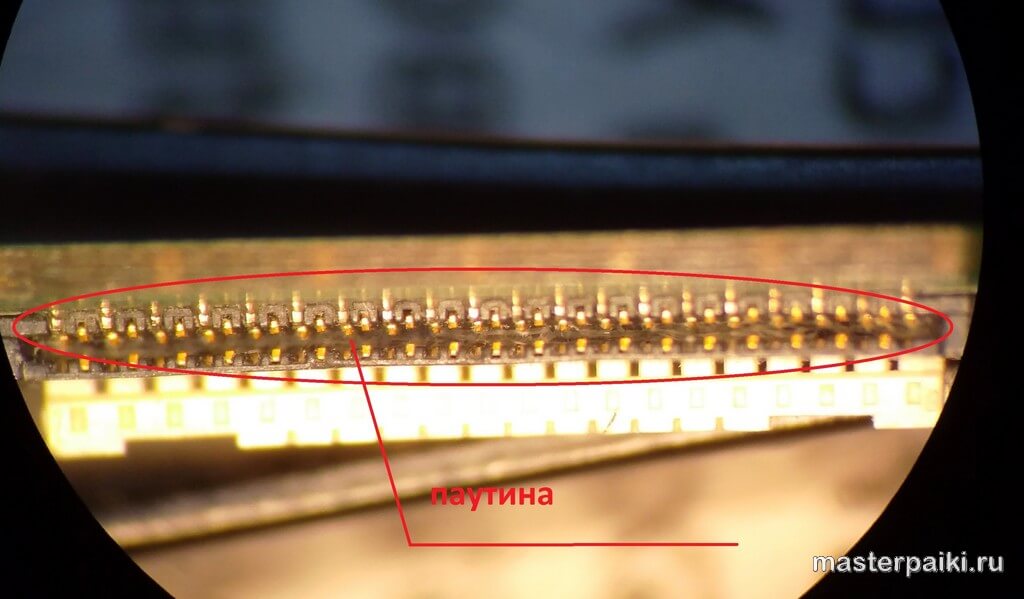

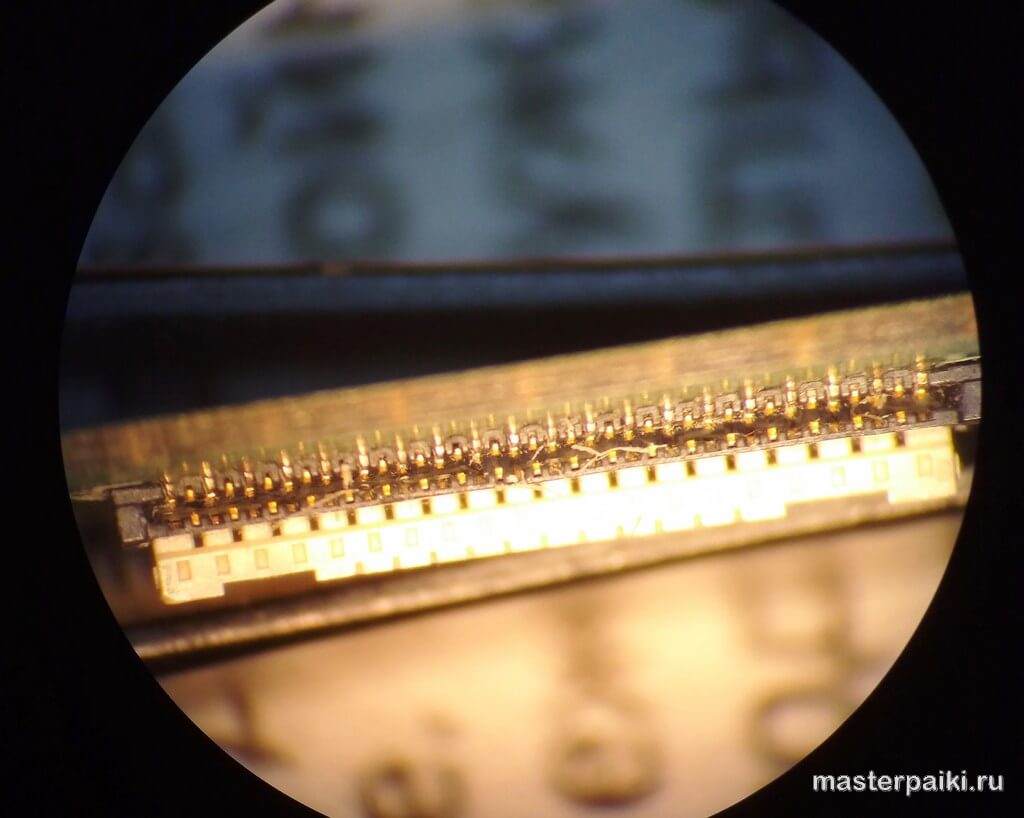

Кстати с этого способа и родилась мысль написать эту статью. Однажды наш товарищ Мастер Сергей чинил промывал кисточкой коннекторы на планшете и смартфоне. После нескольких дней их принесли обратно в ремонт. Некоторое время не мог найти в чём дело — то был контакт в разъеме питания, то нет. При просмотре через микроскоп увидел забитый мусором коннектор и прочистил все тонкой иглой шприца.

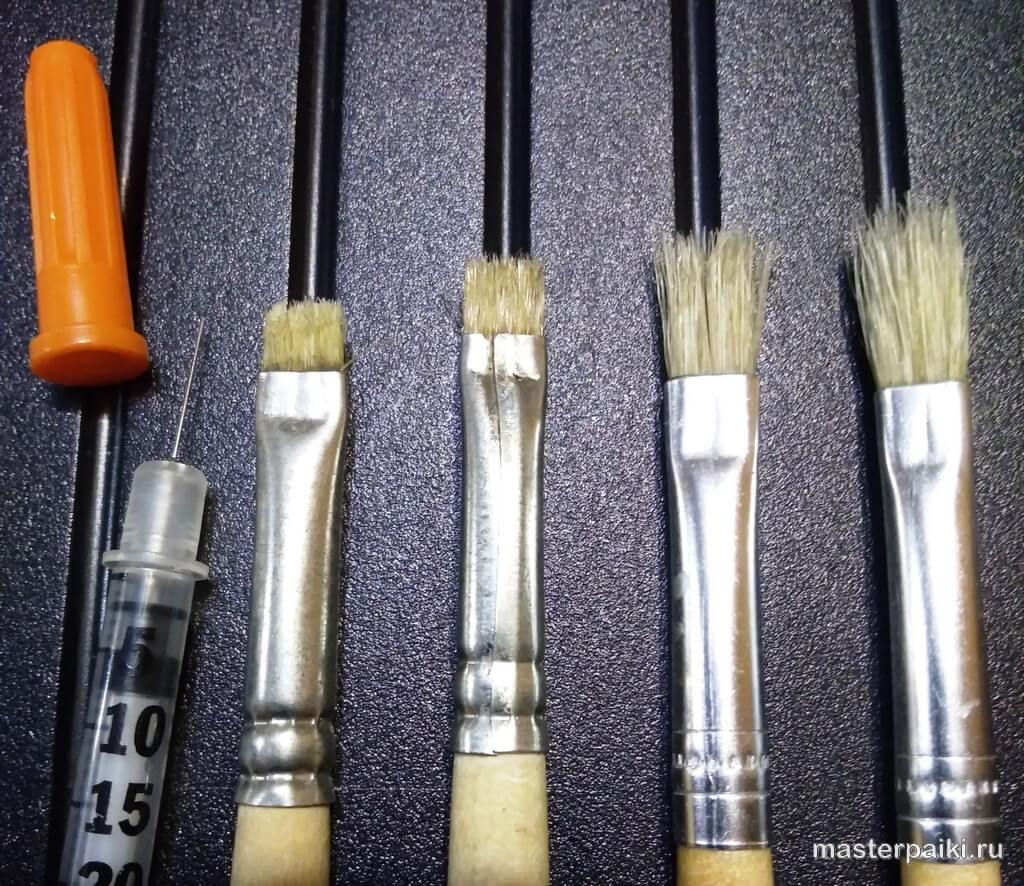

Опять промыл универсальным очистителем и кисточкой, которой промывал этот коннектор в прошлый раз. После посмотрел сразу в микроскоп и увидел опять паутину из ворсы. Снова прочистил иглой, но промыл волосяной (с тонким ворсом) кисточкой. Всё стало чисто и проблемы с контактом исчезла. Похоже проблема была из-за «секущихся концов» кисточки с толстым и жестким ворсом.

Чем чистить на сухую

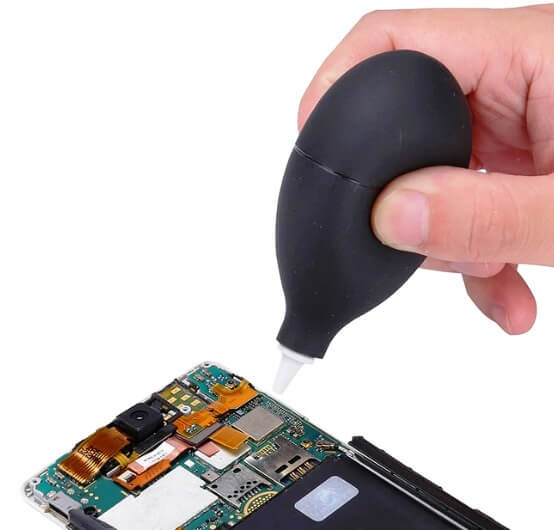

• сжатый воздух или резиновая груша — подходит для очистки компьютерных и ноутбучных радиаторов с мелким шагом, куда кисточка не пролезет;

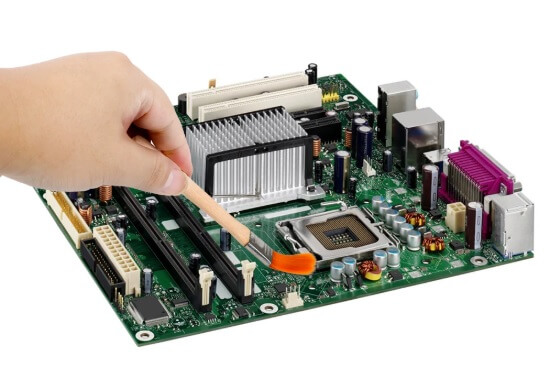

• малярная кисть для краски — хорошо подходит для запыленных мест обширной площади, например для платы ЭЛТ телевизора;

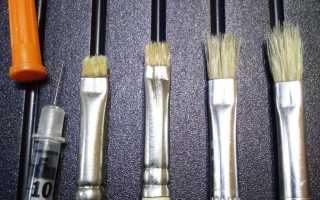

• кисточка для рисования с тонким или синтетическим ворсом — хороша для очистки открытых мест платы и углублений с большим зазором, например внутри системного блока компьютера;
• зубная щетка — используется для чистки вдоль маленьких плат с небольшими углублениями, например для чистки платы смартфона после пайки;
• бумажные салфетки или х/б тряпочки — для чистки плоскости платы от остатков флюса или экрана от жирных следов;
• ватные палочки или вата — для очистки оптики или открытых мест платы.

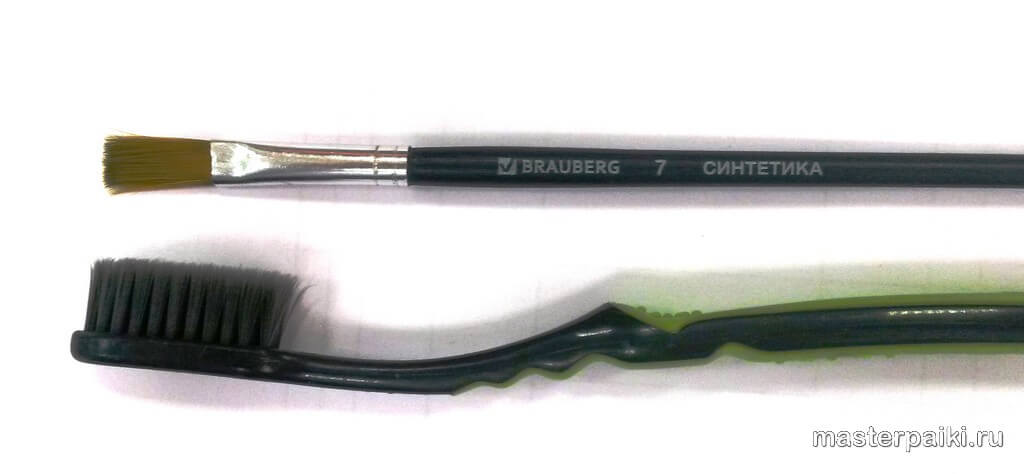

Кстати, вот мои инструменты для чистки нежных плат. Это зубная щетка с заостренным ворсом и художественная кисточка Brauberg с синтетическим ворсом.

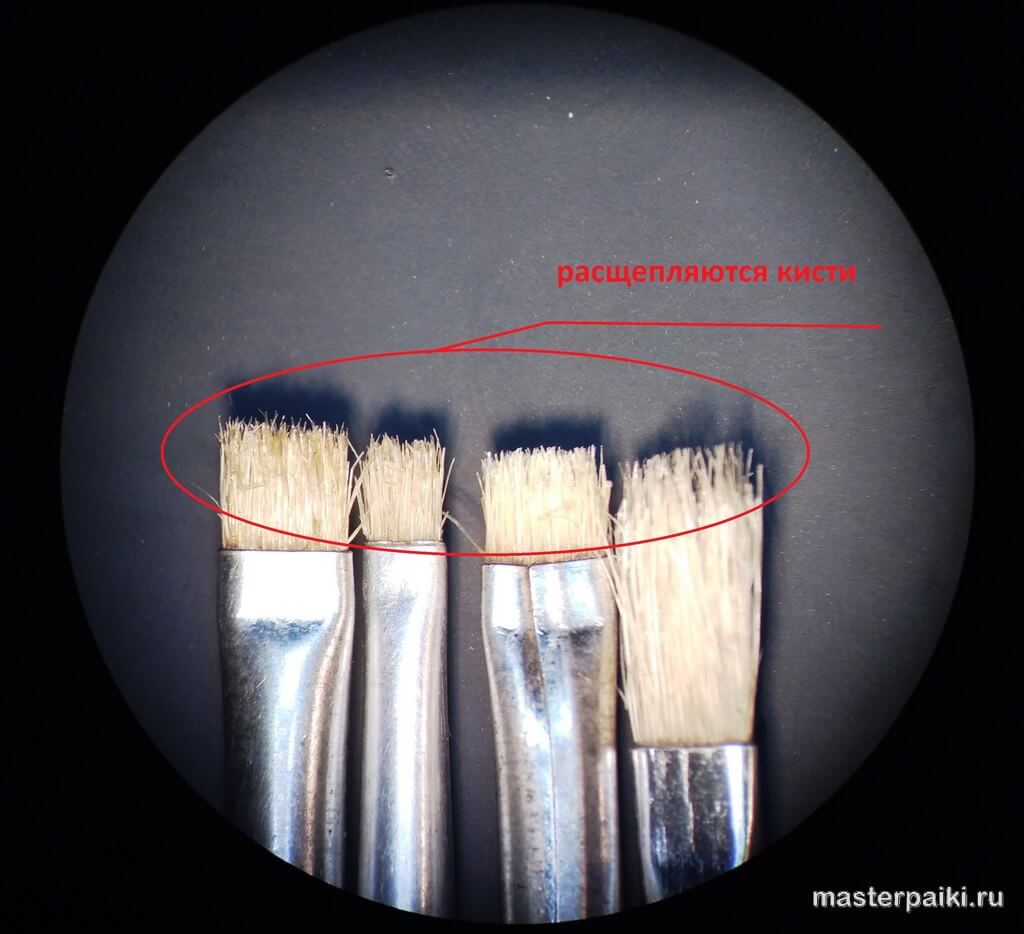

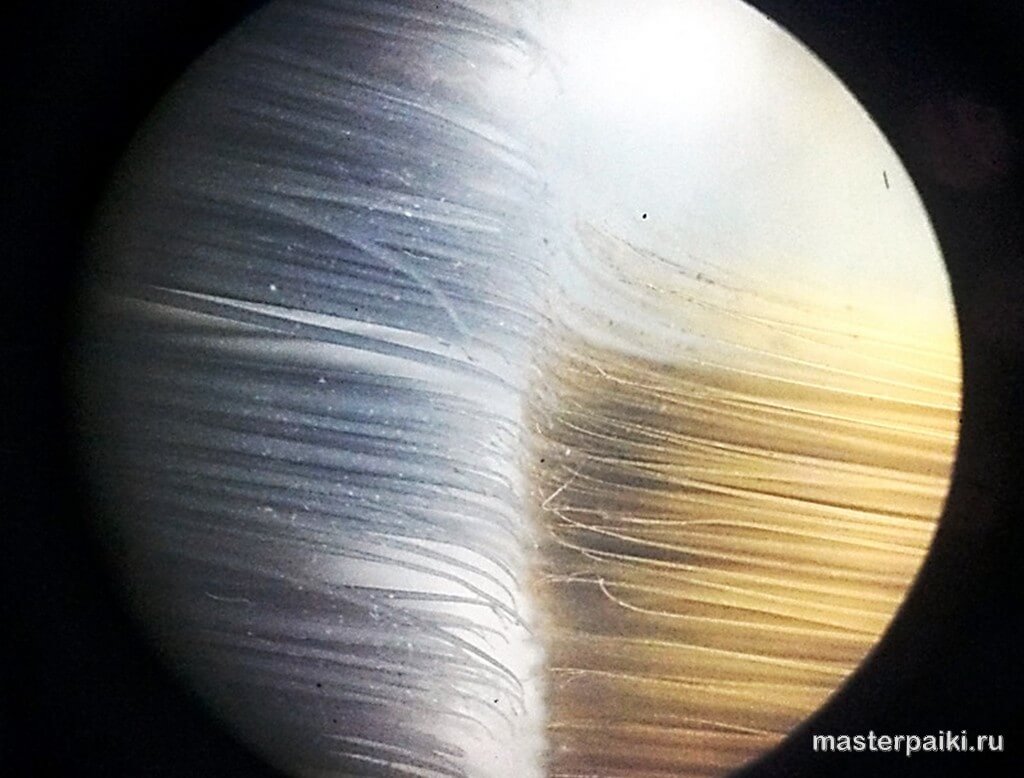

Под микроскопом лучше видно отличия толщины ворсинок. Кисточку применяю для особо труднодоступных мест. Например когда нужно почистить под катушкой или конденсатором типоразмера 0402.

2 место — чистка водой

Как ни странно, но электронные платы часто чистят водой. Например, после пайки или для очистки от остатков жидкости (чай, кофе, сок, морская вода) плату смартфона часто помещают в ультразвуковую ванну с дистиллированной водой. За несколько минут кавитация помогает вытащить из под BGA чипов даже самый застарелый налет и растворить его в воде.

После очистки водой, обязательно нужно промыть плату спиртом. Спирт вытягивает воду из труднодоступных мест и обезопасит металлические контакты от коррозии.

Способы очистки водой

• влажной х/б салфеткой — хорошо удаляется старая пыль и мусор;
• струей водыиз груши или крана можно промывать радиаторы от пыли — это лучше, чем тереть на сухую.

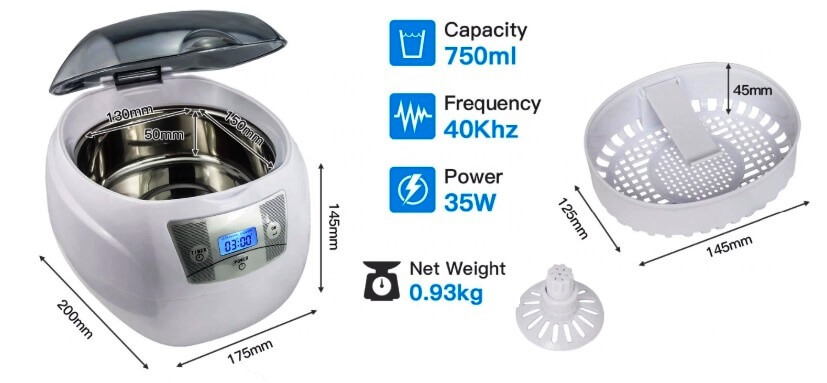

• в ультразвуковой ванне — популярный у мастеров способ очистки плат от остатков сока или морской воды. После процедуры промыть спиртом или растворителем.

1 место — чистка спиртом

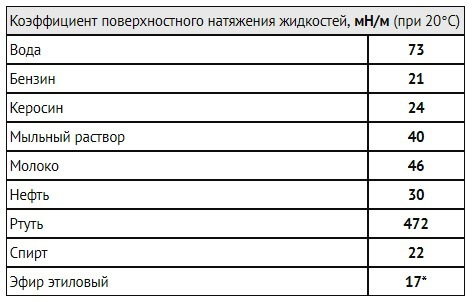

Ну и конечно самыми лучшими средствами очистки платы от почти всех невзгод являются спирт, спирто-бензиновая смесь (СБС) и растворитель. Дело в том, что у этих жидкостей коэффициент поверхностного натяжения меньше, чем у воды, поэтому они могут проникать в более узкие щели и вытекать оттуда.

Способы очистки спиртом и растворителем

• очистка спиртом с помощью салфетки лучше подходит для удаления небольшого количества остатков флюса с платы.
• СБС и растворитель более активно удаляют любое количества флюса и других остатков после пайки платы;
• универсальный очиститель в баллончике на основе спирта, растворителя и ПАВ лучше всего подходит для быстрого удаления остатков даже из-под чипов BGA;
• замачивание в спирте с помешиванием дает наибольшую уверенность в удалении лишней воды и окислов даже из под микросхем. Для ускорения сушки хорошо бы продуть плату сжатым воздухом.

В принципе и все — больше я способов очистить плату не нашел. Но если найдете, то присылайте мне или оставляйте комментарий внизу. Ах да, полезное видео про отмывку плат от флюса.

И еще интересное видео про кавитацию в воде. Посмотрите как выглядят и движутся воздушные пузырьки под воздействием ультразвука.

Способы отмывки печатных плат: достоинства и недостатки методов

Под отмывкой печатных плат после пайки подразумевают удаление остатков флюса с поверхности печатных узлов и электронных компонентов. Тип флюса в составе пасты определяет ее активность, необходимость отмывки и способы отмывки. Каждая группа флюсов включает несколько уровней активности с границами, определяемыми соответствующими тестами. Выделяют три категории флюсов по методу удаления их остатков:

1. Канифольные флюсы. Изготавливаются на основе очищенной натуральной смолы, добываемой из древесины сосны (55–65%). Внутри группы по степени активности флюсы делятся на:

• • неактивированные (Rosin, R);
  • среднеактивированные (Rosin mildly activated, RMA);
  • активированные слабокоррозионные (Rosin activated, RA).

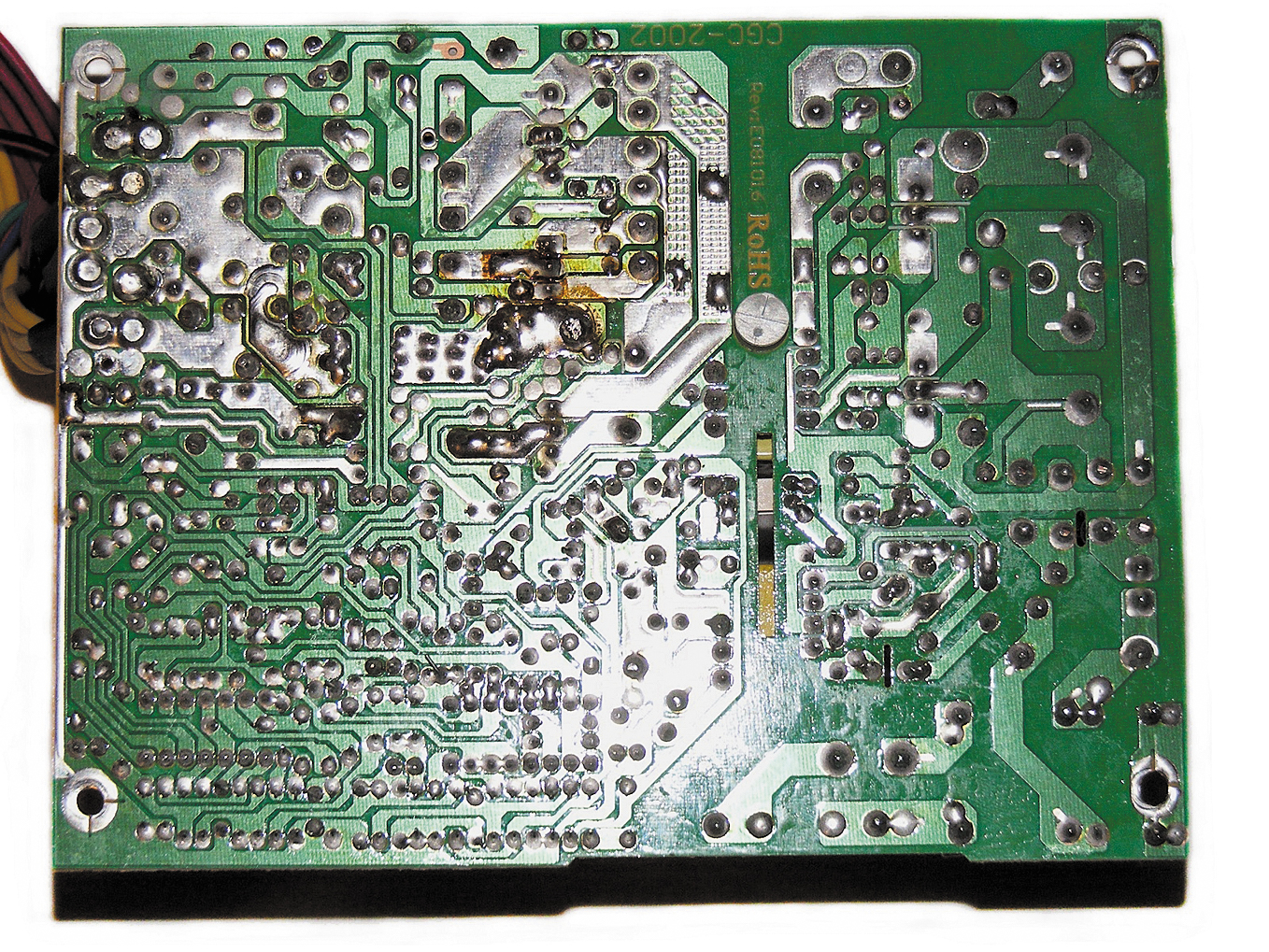

  Рис. 1. Печатная плата после пайки

  Канифольные флюсы группы R имеют самую низкую активность среди вышеперечисленных. Содержат канифоль и растворитель. Данные флюсы подходят только для чистых и легко поддающихся пайке поверхностей. Остаток флюса группы R твердый, некоррозионный, нетокопроводный и может не удаляться с большинства изделий. Остаток удаляют при помощи соответствующего растворителя.

  Наибольшее распространение получили флюсы средней активности (RMA), состоящие из канифоли, растворителя и небольшого количества активатора. Многие флюсы RMA имеют достаточно низкую активность и наилучшим образом подходят для легко паяемых поверхностей. Обладают достаточной очищающей способностью, обеспечивают хорошее смачивание и растекаемость припоя. Такие флюсы стали предшественниками материалов, не требующих отмывки. Тем не менее они могут быть коррозионными, поэтому рекомендуется проводить отмывку изделий после пайки (растворителями либо водными мыльными растворами). Остаток флюсов RMA прозрачный и мягкий. Если остаток флюса RMA необходимо смыть, то отмывка производится соответствующим растворителем.

  RA-флюсы используются достаточно редко вследствие своей высокой активности, преимущественно для пайки подвергшихся сильному окислению поверхностей. Состоят из канифоли, растворителя и агрессивных активаторов. Остатки флюса RA считаются коррозионными и должны быть очищены незамедлительно после оплавления органическими растворителями на основе спирта.

  1. Водосмываемые флюсы (Water soluble, WS), изготовленные на основе органических кислот (иначе называемые organic acid, OA), гелеобразующей добавки и растворителя. Флюс WS производится с широким диапазоном уровней активности — от нейтральной до чрезвычайно высокой, что позволяет применять его для пайки даже самых трудно паяемых поверхностей, таких как нержавеющая сталь. Ввиду того что флюсы WS имеют различную активность, необходимо учитывать данные спецификации относительно коррозии и токопроводности. Обеспечивают хорошие результаты пайки благодаря своей высокой активности, однако требуют обязательной отмывки горячей деионизированной водой (55–65 °C).
  2. Безотмывные флюсы, не требующие отмывки (No-clean, NC), изготавливаемые на основе натуральных и синтетических смол. Имеют в составе меньше смол, чем RMA-флюсы (35–45%). Как правило, флюсы NC обладают низкой или средней активностью и предназначены для легко паяемых поверхностей. Процент твердых остатков NC-флюсов сведен к минимуму и составляет менее 2%. Отмывка при использовании таких флюсов не обязательна, то есть предполагается, что остаток можно не смывать в большинстве случаев. Если отмывка все же необходима, то проводится с применением тех же материалов, что и для RMA-флюсов. Некоторые (но не все) флюсы NC отмываются сложнее, чем флюсы RMA.

  Иной раз на упаковке или в инструкции к флюсам написано, что флюс производства какой-либо компании очень высококачественный и вовсе не требует промывки после пайки, так как не обладает коррозионной активностью и не электропроводен. Но обычно это полный вымысел, доказательством тому служат многочисленные сообщения, что при использовании того или иного вида флюса после пайки появляются такие огромные утечки, что электроника просто отказывается работать. Иногда производители флюса или паяльной пасты честно пишут, что их продукт должен быть смыт с печатной платы не позднее нескольких часов после нанесения. Если этого не сделать, то впоследствии даже нормально промытая печатная плата может получить такие неустранимые токи утечки, которые крайне негативно скажутся на работе электронного устройства. Понятно, что после нанесения любого флюса требуется как можно быстрее выполнить пайку и тщательную промывку, чтобы не экспериментировать с качеством выпускаемой продукции.

  В большинстве случаев хочется быстро промыть печатную плату после ручного монтажа, не прибегая к помощи струйных промывочных машин или ультразвуковых ванн. Как правило, вполне можно обойтись подручными средствами, не снижая качество промывки печатной платы.

  Для промывки плат после монтажа с паяльной пастой на основе вазелинового масла можно применять бензин «Галоша» (НЕФРАС С2-80/120). Бензин фактически растворяет вазелиновое масло. Разумеется, следует учитывать, что если количество используемого бензина при данной промывке невелико, то на поверхности платы образуется заметная жирная пленка, обладающая некоторой электропроводностью с уровнем утечки выше допустимого для многих устройств, а это даже может привести к выходу таких приборов из строя. Во избежание указанных проблем следует делать промывку два или три раза, каждый раз заменяя бензин. При первой промывке печатной платы следует дать ей полежать в бензине от 10 до 50 мин для лучшего растворения флюса в труднодоступных местах, периодически необходимо покачивать ванночку, чтобы бензин омывал печатную плату. Для компонентов SMD время увеличивается до 50 мин в зависимости от того, насколько сложно будет проникать бензин под напаянные детали. Для печатных плат, содержащих только выводные детали, достаточно 10 мин для первой промывки. Две оставшиеся промывки могут продолжаться от 1 до 10 мин (опять же в зависимости от типа установленных деталей) с интенсивным обмыванием платы с помощью покачивания ванночки.

  Для промывки печатных плат после монтажа с флюсом из чистой канифоли нужно применять 98%-ный изопропиловый спирт (изопропанол). Технология промывки полностью аналогична описанной выше технологии, применяемой для промывки плат после монтажа с паяльной пастой на основе вазелинового масла.

  Получить заметно лучший результат промывки печатных плат можно, используя универсальную спирто-бензиновую смесь (СБС), которую также следует применять после пайки комбинированными пастами, содержащими одновременно жир и канифоль. Спирто-бензиновая смесь (СБС) готовится в пропорции 50% спирта и 50% бензина. Это основной универсальный раствор для промывки печатных плат после любых флюсов. Однако не следует такой способ промывки и раствор считать оптимальным выбором вообще, поскольку такие варианты хороши лишь своей простотой, но на этом их достоинства можно считать исчерпанными.

  При проведении обезжиривания в ваннах окунанием необходимо учитывать, что растворяющая способность подобного вида растворов заметно снижается при содержании в обезжиривающем составе более 0,7% масел.

  Недостатком ручного способа промывки также является горючесть, поэтому требуется строго соблюдать технику обращения с легковоспламеняемыми веществами.

  После завершения промывки печатных плат надо выполнить их ополаскивание в дистиллированной воде. Возможно использование воды, фильтрованной через промышленную или бытовую систему обратного осмоса. Если ни один из этих вариантов не доступен, можно взять воду, пропущенную через обычный бытовой фильтр для питьевой воды, но в этом случае не исключено, что после высыхания плат на них появятся белые пятна, так как вода будет не полностью стекать с печатных плат при сушке.

  Конечно, описанными методами полностью отмыть с контактных площадок вазелиновый или канифольный флюс под такими SMD-компонентами, как корпуса BGA, QFN и подобные, практически невозможно. Во всяком случае, это будет весьма затруднительно, и при таких методах промывки нельзя гарантировать нормальный результат. Для этих целей следует использовать ультразвуковую ванну и соответствующие растворы.

  Один из наиболее распространенных методов отмывки — с помощью ультразвука.

  Кроме того, отмывка в ультразвуке обеспечивает более быстрое растворение поверхностных загрязнений по сравнению с другими методами агитационных воздействий (рис. 2).

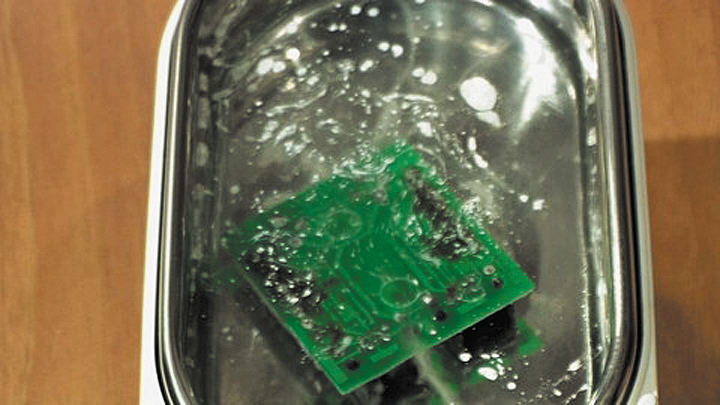

  Рис. 2. Отмывка печатных узлов с помощью ультразвука

  При выборе оптимального процесса ультразвуковой отмывки возникает вопрос: какой должна быть мощность или частота ультразвуковых колебаний? Результаты испытаний показывают, что частота 35–40 кГц является оптимальной для большинства случаев. Были проведены следующие испытания по удалению различных остатков для определения мощности ультразвука при отмывке печатных узлов:

  • остатки флюсов паяльных паст;
  • удаление шариков припоя;
  • пленочные загрязнения;
  • солевые загрязнения.

  Испытания проводились при тестовых частотах 25, 35, 45 и 135 кГц и акустических колебаниях 60, 80 и 100%. Влияние на результаты оказывают: энергия, концентрация промывочной жидкости, совместимость материалов и температура.

  При удалении остатков флюса концентрация промывочной жидкости является наиболее важным фактором; второй по значимости фактор — температура. Частота также оказывает существенное воздействие. Низкие частоты в пределах 20–30 кГц способствуют быстрому растворению загрязнений и не вызывают повреждения изделий, а сверхнизкие частоты (меньше 20 кГц) могут приводить к появлению проблем. Тем не менее для большинства процессов отмывки предпочтительна частота в диапазоне от 35 до 45 кГц. Частоты в этом диапазоне гарантируют наиболее быстрое и эффективное растворение загрязнений, особенно под корпусами компонентов.

  Время отмывки обычно составляет от 3 до 15 мин и зависит от типа оборудования, степени полимеризации остатков флюса, типа, мощности и времени агитационного воздействия, а также типа промывочной жидкости.

  При промывке в ультразвуке нужно придерживаться важных правил:

  1. Применять промывочную жидкость следует в рекомендуемой по инструкции концентрации. Уменьшение концентрации относительно рекомендуемых значений приводит к значительному ухудшению результатов отмывки.
  2. При подготовке моющего раствора путем разведения концентрата промывочной жидкости следует использовать деионизованную воду. Применение обычной водопроводной воды может снизить эффективность и срок жизни промывочной жидкости.
  3. Любые остатки флюсов склонны к стеклованию при воздействии высоких температур пайки (свыше 250 °C) и при длительном перерыве между процессами пайки и отмывки (2–3 суток). Для улучшения качества отмывки рекомендуется минимизировать время между процессами пайки и отмывки (предпочтительно выполнять отмывку в течение 10–50 мин после пайки, максимальное время выдержки не должно превышать 2–3 ч).
  4. Постоянно контролировать степень загрязнения моющего раствора. Для успешной отмывки необходимо поддерживать низкий уровень загрязнений в промывочной жидкости. Чрезмерное загрязнение моющего раствора будет способствовать ухудшению результатов отмывки.
  5. В результате экспериментов было выявлено, что повышение температуры промывочной жидкости приводит к значительному ускорению отмывки, особенно при использовании низкопрофильных компонентов, тогда как увеличение времени цикла отмывки только косвенно влияет на результаты данного процесса.

  Стадия ополаскивания важна наравне со стадией отмывки, полное и качественное удаление остатков растворенных флюсов и промывочной жидкости может быть обеспечены только при использовании чистых материалов в сочетании с их правильной эксплуатацией. Ополаскивание в зависимости от типа промывочной жидкости может производиться с применением разных сред, например воды или спирта. Спиртовые процессы требуют пожаро- и взрывобезопасного исполнения оборудования отмывки, которое практически не производится в настоящее время. Поэтому наибольшее распространение получили водные процессы.

  Основное преимущество струйной отмывки (рис. 3) перед ультразвуковой в том, что применяя струйную отмывку можно отмывать элементы, чувствительные к ультразвуку (такие как танталовые конденсаторы, кварцевые резонаторы).

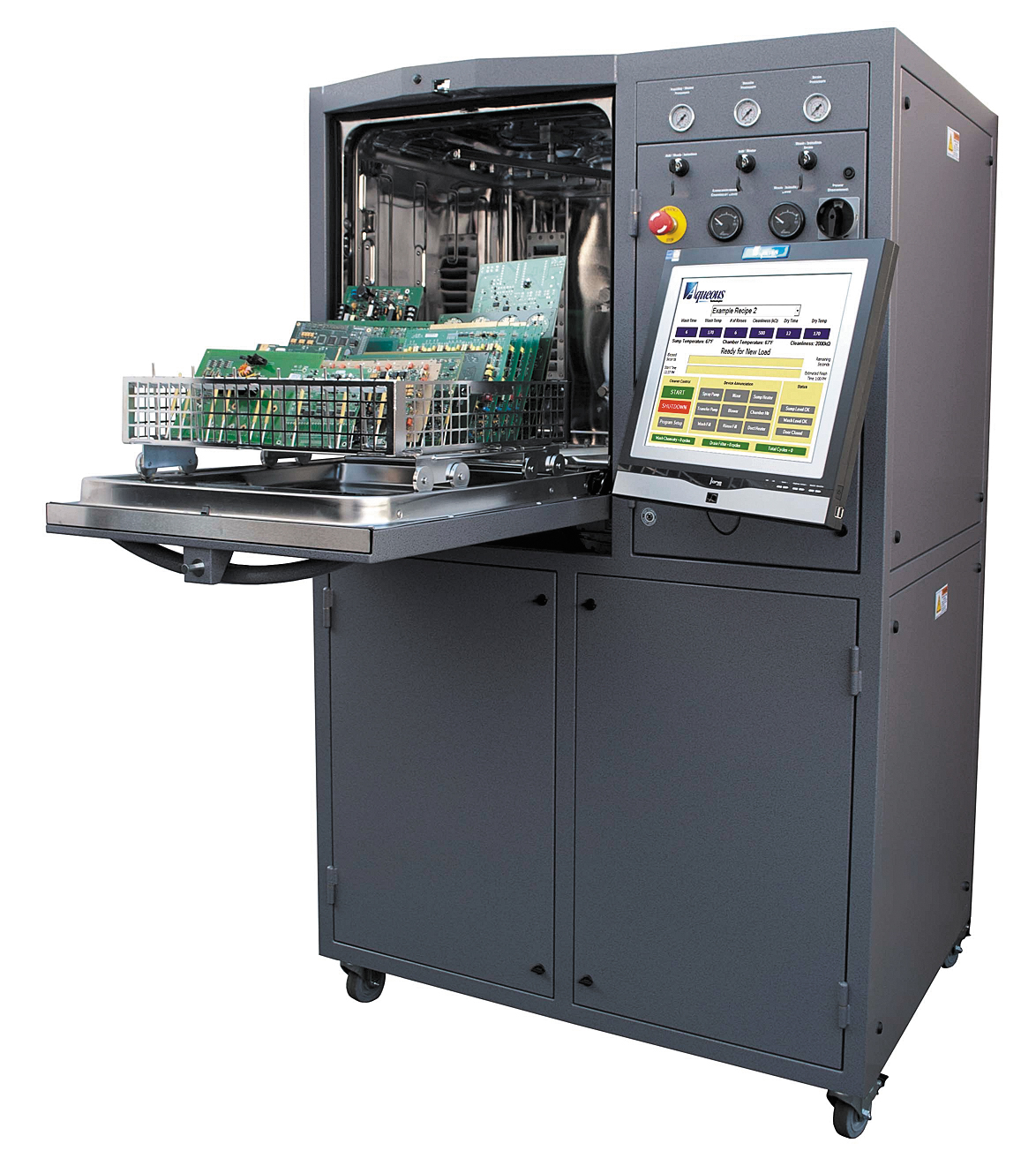

  Рис. 3. Cистема струйной отмывки ПП Aqueous Technologies Trident LD

  Печатный узел помещается в пустую камеру, затем на него воздействуют струи моющего раствора, нагнетаемого помпой через форсунки. Для струйной отмывки используются жидкости на водной основе. Отмывочная жидкость должна быть совместима с деталями оборудования и отмываемых изделий, не приводить к их деформации, разрушению, окислению, а также эффективно удалять загрязнения с поверхности изделий. В качестве удачного примера можно привести жидкость ТМ-РемРад (рис. 4) на водной основе.

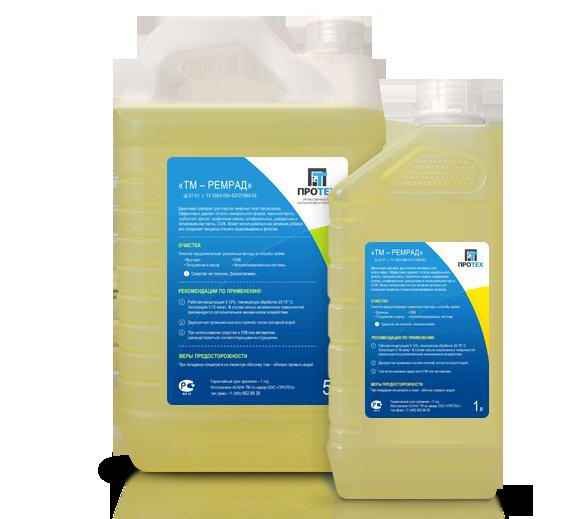

  Рис. 4. Отмывочная жидкость ТМ-РемРад
