Как проверить датчик дмрв на калине 8 клапанов мультиметром

диагностика ДМРВ

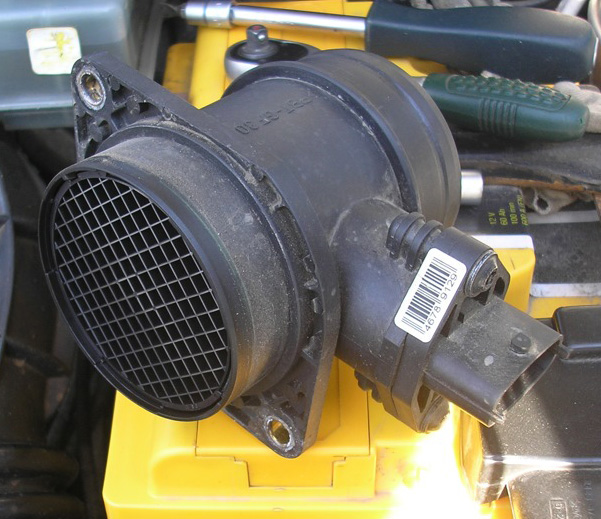

Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока проходящего
через воздушный фильтр. При выходе датчика из строя обычно контроллер выдает ошибку, но если датчик просто не соответствует
своим первоначальным характеристикам, это может повлиять на мощностные качества машины. ·
Если Вы заметили, что машина стала вяло разгонятся и есть подозрения на ДМВР, томожно проверить это простым способом
Проверить исправность датчика можно следующим образом:

1 Способ проверки ДМРВ
1. Отсоединяете разъем датчика.
2. Заводите двигатель.
3. Обороты двигателя должны стать больше 1500. Попробуйте проехаться.
Если вы почувтствуете что машина стала “резвее”, то это говорит о неисправности датчкика ДМРВ, его следует заменить на новый.

Замечание:
При отключенном ДМРВ, контроллер переходит на аварийный режим работы,
т.е. смесь готовить только по положению дросельной заслонки.

2 Способ проверки ДМРВ

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут и инструменты:

1. рожковый ключ на 10.
2.фигурная отвёртка и китайский тестер со свежей батарейкой.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.
Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу)
и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут
меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов.
Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном
зажигании, но НЕ заводя двигатель!
Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков,
не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям.
Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания.
Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров
“напряжения с датчиков”. Обозначается Uдмрв=…

2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии “из упаковки” 0.996…1.01 Вольта.
В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно
вполне уверенно судить о степени “износа” датчика. Попадание напряжения в указанный выше диапазон — лучший результат
этой проверки.
Дальше возможны варианты:
1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.

3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли,
проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности
должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент
датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере,
и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.

4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием.
Закручиваем винты. Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.

В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля

3.Замена датчика ДМРВ
1.Отсоедините провод от клеммы «–» аккумуляторной батареи

2. Отжав снизу отверткой или пальцемпластмассовую защелку,
отсоедините колодку 1 с проводами от датчика 3
массового расхода воздуха.

3.Ослабьте затяжку хомута крепления и
отсоедините шланг 2 от датчика.

4. Отверните два винта крепления и
снимите датчик с воздушного фильтра.

3. Установливаем датчик в обратном порядке.

4.Симптомы неисправности ДМРВ
1.Повышенный расход топлива(переобогащенная топливная смесь)

Как проверить ДМРВ на Ладе Калине

В системе электронного управления двигателем популярной российской малолитражки Лада Калина датчик, отвечающий за массовый расход всасываемого воздуха (датчик ДМРВ) является весьма важным компонентом. Он располагается поблизости к воздушному фильтру. Его предназначением выступает определение массовой доли подаваемого в камеры сгорания мотора воздушного потока.

Если наблюдается некорректная работа ДМРВ, то это создает предпосылки сбоев в функционале двигателя. Выявить неисправность позволит диагностика. При свершении факта поломки владельцу потребуется заменить указанный датчик.

Не секрет, что любой узел автомобиля Лада Калина нуждается в периодической ревизии своего состояния. Профилактика позволяет своевременно выявить неисправность и принять оперативные меры по ее устранению. Далее расскажем, как проверить ДМРВ.

Признаки выхода из строя датчика

Касаемо ДМРВ отметим, что для выявления некорректного функционирования или поломки владельцу следует ознакомиться с основными признаками выхода из строя.

К ним относятся такие моменты:

• снижение уровня мощности, воспроизводимой мотором;
• ухудшение динамических возможностей автомобиля;
• двигатель в разогретом состоянии начал хуже заводиться;
• повысился топливный расход;
• приборную панель «озарила» светящаяся лампа «Check Engine».

При появлении одного из обозначенных симптомов первым делом рекомендуется склониться к проверке ДМРВ в машине Лада Калина.

Как проверяют датчик в Калине?

Как проверить ДМРВ? Выполнить диагностирование возможно в собственноручном режиме в условиях обычного гаража.

Здесь на помощь придут нижеуказанные способы.

1. Отключаем датчик воздуха и запускаем мотор. ЭБУ в данном случае переходит на функционирование по аварийной программе. Приготовление топливовоздушной смеси осуществляется только в соответствии с положением заслонки в дроссельном узле. Начинаем движение и ощущаем изменение динамики в положительную сторону. Вердикт – замена датчика!
2. Альтернативная версия прошивки бортового модуля управления двигателем. Возможно, прошивка ранее заменялась и владельцу Лада Калина неизвестно о том, что именно в ней «зашито» на случай активации аварийной программы работы мотора (с отключенным ДМРВ). В таком варианте под упор заслонки подкладываем пластину, обладающую толщиной 1 мм. Обороты, естественно, поднимутся. Снимаем в этот момент «фишку» с разъема на датчике. Если наблюдается остановка мотора, то виновата сама прошивка, вернее, шаги регулятора ХХ для аварийного режима.
3. Измеряем напряжение на выводах подключенного ДМРВ. Мультиметр переводим в диапазон с пределом в 2 Вольта. Включаем зажигание и выполняем замер. Отсутствие неисправности будет подтверждено значением напряжения 1,01-1,02 В.
4. Осматриваем визуальным методом. С помощью отвертки демонтируем хомут и гофрированный патрубок системы подачи воздуха в коллектор. Снимаем сам датчик и смотрим на его внешнее состояние. Исключено присутствие следов влаги и царапин. Если датчик воздуха покрыт пленкой масла, то подозреваем мотор на предмет износа его элементов или системы вентиляции картера.

Замена ДМРВ в модели Калина

Когда владелец Лада Калина почувствовал ухудшение характеристик мотора наряду с присутствием вышеуказанных признаков или неисправность ДМРВ выявлена в ходе тщательной диагностики, то с процедурой замены компонента медлить не рекомендуется. Если ремонтом пренебречь, то проблема начнет прогрессировать, вовлекая двигатель LADA Kalina в «потерю» своего полноценного функционала. Сам процесс замены весьма прост и не требует подробных комментариев. Рекомендуется соблюдать меры безопасности в части предварительного обесточивания бортовой сети путем отключения клемм от АКБ.

Подведем итоги

Датчик ДМРВ в автомобиле LADA Kalina является достаточно «живучим» компонентом системы управления мотором. Датчик воздуха не требует каких-то дополнительных мероприятий касаемо своего обслуживания. Владельцу рекомендуется склоняться к регламентной периодической диагностике всех систем и не пренебрегать своевременностью замены воздушного фильтра, тем более теперь вы знаете, как проверить ДМРВ.

Если все-таки поломка датчика в авто LADA Kalina произошла, то оперативная его замена позволит предотвратить появление и развитие иных проблем с мотором.

Как проверить ДМРВ на автомобилях LADA своими руками

ДМРВ (датчик массового расхода воздуха) предназначен для оценки количества воздуха, поступающего в двигатель автомобиля с впрыском топлива. На основе его данных электронный блок управления (ЭБУ) корректирует состав топливно-воздушной смеси. Рассмотрим особенности проверки ДМРВ мультиметром.

Где находится ДМРВ

Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).

Каталожные номера ДМРВ на автомобилях LADA:

• Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
• Лада Гранта и Калина 2 — 11180-1130010-00.
• Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).

Признаки неисправности ДМРВ

Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33 о C. Симптомы указывающие на неисправность могут быть разные, например:

1. Большой расход топлива;
2. Плохой запуск двигателя;
3. Пропала тяга;
4. Плавают обороты;
5. и т.д.

Проверка ДМРВ мультиметром

1. Проверяем напряжение на колодке ДМРВ:

1. Устанавливаем мультиметр в режим вольтметра.
2. Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
3. Включаем зажигание.
4. Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
5. Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

1. Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
2. Включаем зажигание.
3. Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

А вы сталкивались с неисправностью ДМРВ? Если датчик массового расхода воздуха оказался исправным, а в работе двигателя наблюдаются проблемы, читайте «Почему троит, дергается, плохо тянет двигатель» и «Почему плавают обороты».

Проверяем датчик массового расхода воздуха на Лада Калина

Датчик массового расхода топлива – важный компонент двигателя Калины. С его помощью определяется массовая доля потока воздуха, подаваемая в камеры сгорания двигателя.

И если ДМРВ начинает функционировать некорректно, то это может привести к серьёзным сбоям в работе двигателя.

Признаки неисправности датчика

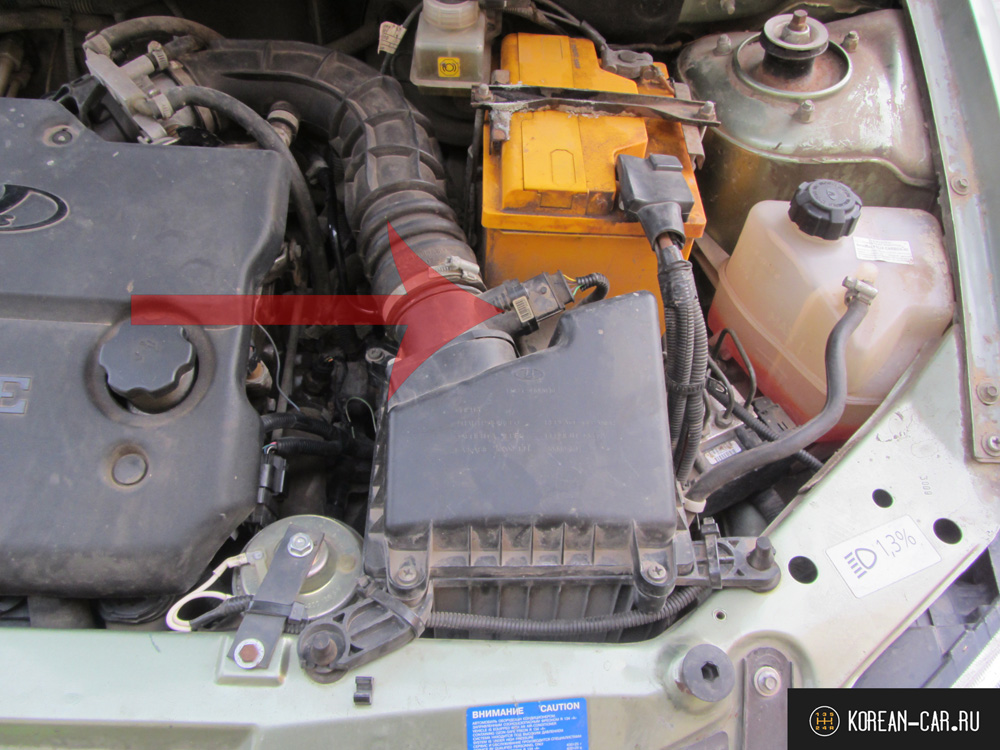

Датчик массового расхода воздуха расположен на корпусе воздушного фильтра. Отмечен стрелочкой.

Если датчик массового расхода топлива вышел из строя, то его нужно заменить. Причем сделать это следует как можно быстрее. Выявить поломку можно по следующим «симптомам»:

1. Двигатель теряет мощность.
2. Двигатель хуже заводится, находясь в прогретом состоянии.
3. Динамические показатели ухудшаются, автомобиль начинает «тупить».
4. Повышается расход топлива.
5. На приборной панели выскакивает « Джеки ЧАН» ( лампочка « Check Engine »).

Если вы заметили хотя бы один из вышеперечисленных признаков, обязательно проверьте ДМРВ. Датчик находится недалеко от воздушного фильтра.

Визуальный осмотр

Неисправность можно обнаружить в ходе визуального осмотра. Для этого снимаем хомут, а после – гофрированный патрубок, что позволит демонтировать датчик.

Если на приборе присутствуют царапины и влажные следы – его следует заменить.

Наличие масляных разводов свидетельствует об износе некоторых элементов двигателя или вентиляционной системы картера.

Запуск без датчика

Еще один способ проверки предполагает следующие этапы:

1. Необходимо отключить датчик воздуха и запустить двигатель.
2. В этом случае воздух в топливо будет поступать только в зависимости от положения заслонки в дроссельном узле.
3. Если начав движение, вы заметили что автомобиль едет лучше, то датчик однозначно нужно менять.
4. Аналогично если запуск стал проще.

Проверка по напряжению

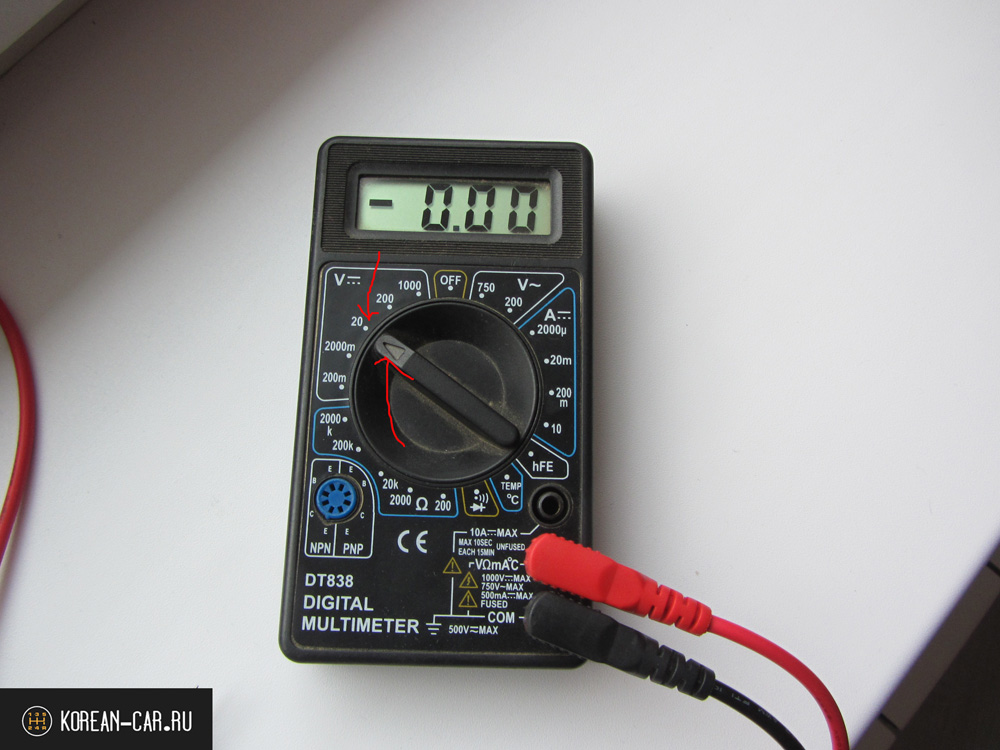

Нам понадобится мультиметр. Самая распространённая модель — стрелками показан режим работы мультиметра.

1. Открываем капот.

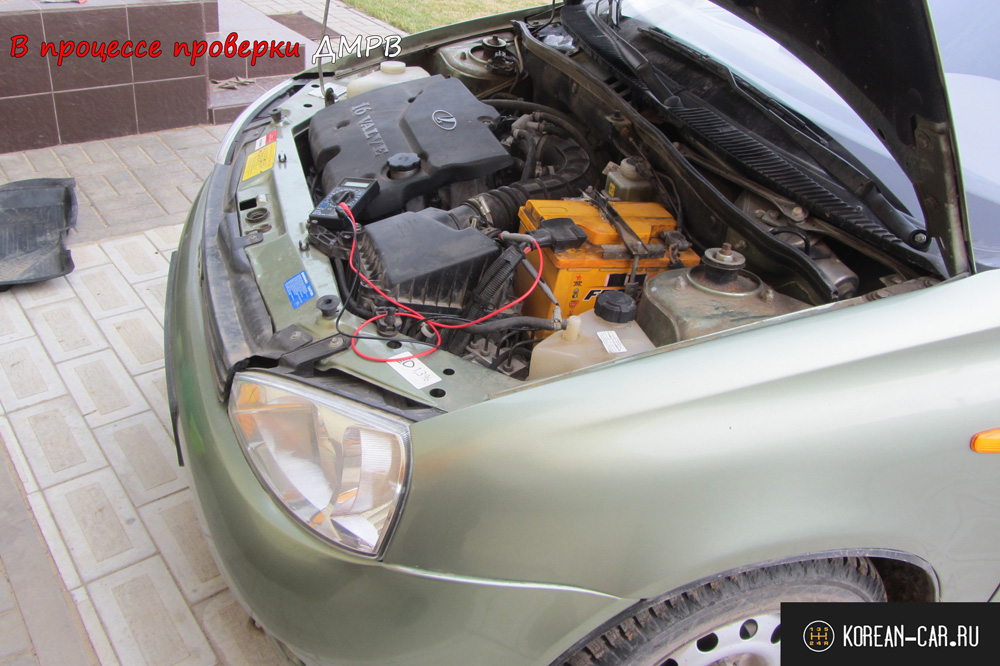

В процессе проверки датчика ДМРВ,

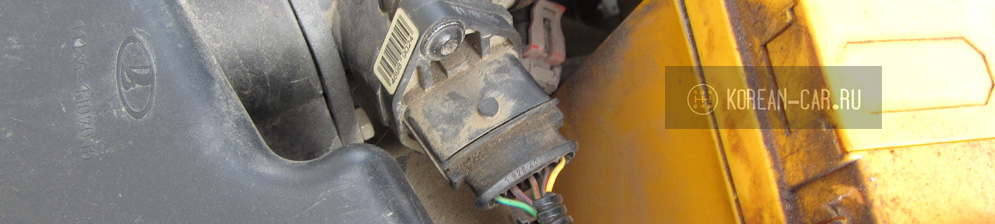

Схема — куда подключать щупы. Схема подключения проводов к фишке ДМРВ.

• 1.01 — 1.02 В – датчик рабочий, такие показания у новых датчиков из коробки.
• 1.02 — 1.03 В – хорошие показания. В рабочих диапазонах, большинство исправных датчиков выдаёт такие данные.
• 1.03 — 1.04 В – датчик рабочий, но ему худо. Ездить можно, но подсознательно надо готовиться к замене. А он не дешёвый.
• 1.04 — 1.05 В – автомобиль уже не будет работать в допустимых ему нормах, если так можно сказать. Скорее всего будут проблемы с запуском на горячую. Если двигатель заводится и едет, то можно эксплуатировать дальше, пока не сломается.
• Больше 1.05 В – неисправный датчик, требуется замена.

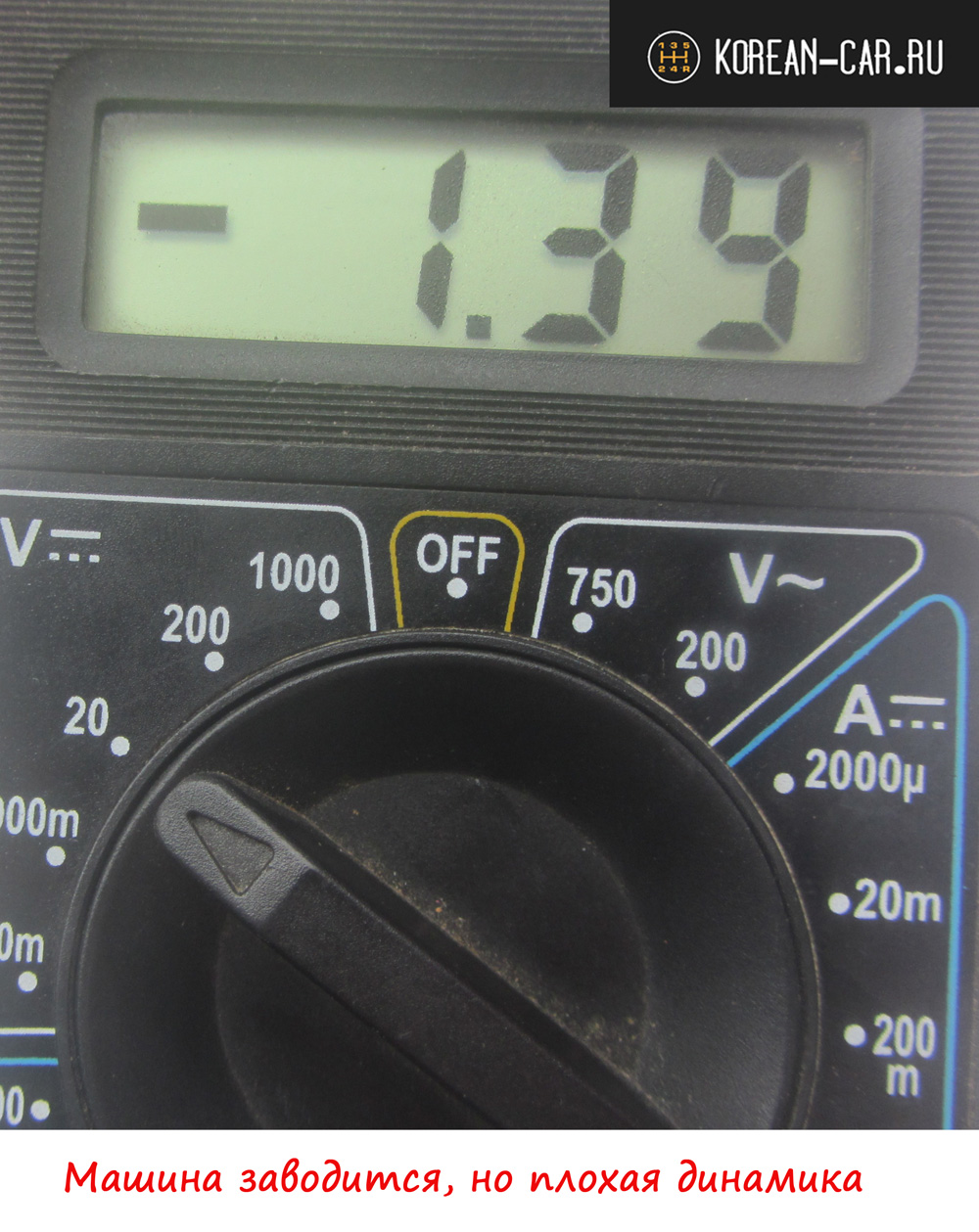

Сильно завышенные. Но автомобиль заводится, но реально тупит.

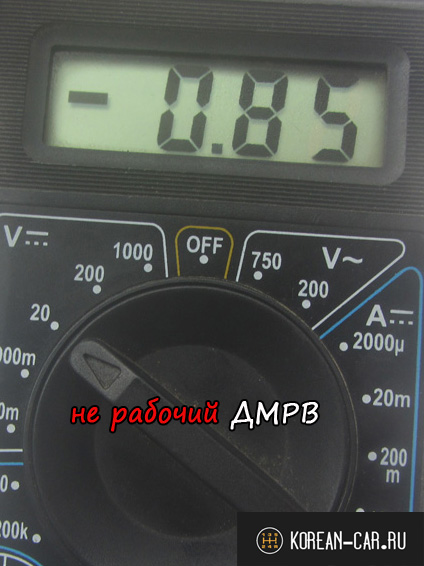

Этот 100 % не рабочий. В утиль сразу.

При покупке нового датчика желательно сразу проверить проверить напряжение на его клеммах. Для этого без установки подключаем к нему фишку проводов и проводим замеры.
