Как закрутить рулевой наконечник если он прокручивается

Прокручивается рулевой наконечник что делать

Наконечники рулевых тяг или рулевые наконечники – это шаровые шарниры, передающие усилия от рулевых тяг поворотным кулакам и обеспечивающие поворот управляемых колес. Средний срок службы детали составляет 80–100 тыс. км. Вследствие жестких условий эксплуатации реальный ресурс может быть в 2–3 раза меньше, так что осмотр и диагностику стоит проводить каждые 15 тыс. км.

Неисправность рулевых наконечников приводит к потере курсовой устойчивости автомобиля и увеличению свободного хода рулевого колеса. В этой статье расскажем, как проверить наконечники рулевых тяг, об основных симптомах их выхода из строя и о том, как продлить срок службы детали.

Как открутить или закрутить рулевой наконечник: если он прокручивается, не откручивается гайка

Практически для всех автовладельцев их машины стали неотъемлемой частью жизни, делая её более удобной. Но помимо пользы, автомобили также являются средствами повышенной опасности, несущими угрозу для здоровья и жизни человека. В частности, несчастье может быть спровоцировано и поломкой или неисправностью транспорта. К ним можно отнести и нарушение работы рулевой тяги с изношенными наконечниками, которое становится причиной аварии. Как заменить испорченную деталь на новую — далее в статье.

В какую сторону нужно откручивать рулевой наконечник

Рулевая тяга чаще всего становится неисправной в результате: сильных ударов днищем машины во время быстрой езды или на неровных дорогах, попадания грязи, пыли, воды на металл рулевого механизма, износа шарниров, несвоевременной замены стёршихся наконечников.

Распознать эту поломку можно с помощью следующих признаков:

• появляются посторонние, стучащие звуки при повороте машины на ровной дороге;
• руль туго управляем;
• во время вращения руля колёса поворачиваются не сразу (люфт);
• через каждые 40–50 тыс. км пробега не заменялись наконечники.

Важно! Заменять нужно обязательно 2 рулевых наконечника, поскольку они изнашиваются практически одинаково и одновременно. После самостоятельного осмотра рулевых наконечников и проверки тяги, подтверждающего наличие проблемы, нужно провести замену изношенных деталей на новые. Для осуществления этой процедуры необходимо иметь при себе домкрат, ключи гаечные, плоскогубцы универсальные, молоток, отвёртку, динамометрический ключ, специальную жидкость для ослабления крепежа.

Старый рулевой наконечник откручивают по часовой стрелке. При этом рекомендуется подсчитать количество оборотов, чтобы позже против часовой стрелки закрутить новый.

Что делать, если не откручивается

Снимая наконечники, можно столкнуться с частой проблемой: он прикипел (заржавел) и не откручивается или проворачивается. То есть, сдвинуть его с места простым гаечным ключом невозможно.

В таких случаях специалисты рекомендуют воспользоваться несколькими советами, испытанными на личной практике:

• проблемное место обмотать ветошью, пропитанной соляркой или другим средством, разъедающим ржавчину на металле, оставить на 1 сутки;
• подогреть портативной газовой горелкой, благодаря чему металл расширится и деталь можно будет открутить;
• воспользоваться средством «WD-40», опрыскав заржавевшие места. При необходимости повторить это несколько раз;
• снять рулевую тягу полностью, зажать её в тиски и открутить контргайку ключом соответствующего размера;
• обстукивать прикипевшее место молотком, благодаря чему весь налёт отстанет от железа и отпадёт;
• срезать болгаркой гайку вдоль, стараясь не задеть резьбу на болте (пальце).

Как закручивать гайку

Гайка играет важную роль во всей конструкции. Она фиксирует все детали, предотвращая их расшатывание. Поэтому закручивать её нужно с большой ответственностью.

Чтобы правильно зажать гайку необходимо:

• рулевой наконечник поджать вверх;
• зафиксировать конус;
• закрутить гайку и контргайку.

Во время закручивания контргайки наконечник нужно держать вторым ключом, чтобы тот не прокручивался и чтобы не раздавить пыльник.

Что делать, если прокручивается

Во время откручивания гайки возникает та же проблема, что и с рулевыми наконечниками. Она может прокручиваться из-за возникшей ржавчины или попадания грязи, влаги, пыли на металл.

Чтобы облегчить эту процедуру, необходимо сделать следующие шаги:

• немного приподнять машину с помощью домкрата, чтобы вжалась пружина;
• нагреть гайку с помощью портативной газовой горелки;
• если не помогает, воспользоваться болгаркой и разрезать гайку вдоль;
• можно обработать деталь специальным средством для удаления ржавчины, немного подождать, чтобы она размочила грязь.

Для своей безопасности, а также для безопасности других людей, водителям необходимо постоянно следить за техническим состоянием своего автомобиля, в который входит проверка рулевой тяги. При возникновении изношенности деталей, обязательно провести их замену на новые. А учитывая вышеуказанные рекомендации, сделать это можно самостоятельно без помощи сотрудников СТО.

Подписывайтесь на наши ленты в таких социальных сетях как, , , Instagram, Pinterest, Yandex Zen, и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как отвернуть гайку с пальца рулевого наконечника?

• Авторизуйтесь для ответа в теме

#1 bob30

• Пол: Мужской
• Город: Питер

Кручу гайку на 19 мм, держащую палец наконечника в поворотном кулаке. Палец крутится вместе с ней. Схватить палец газовым ключом, не повреждая резьбу, не получается. В руководствах никакого акцента на данном этапе нет — просто «открутите».

UPDATE: Все получилось, см. ниже.

Сообщение отредактировал bob30: 12 May 2009 — 23:00 PM

• Наверх

#2 Den auf Golf

• Пол: Мужской
• Город: Санкт-Петербург

Кручу гайку на 19 мм, держащую палец наконечника в поворотном кулаке. Палец крутится вместе с ней. Схватить палец газовым ключом, не повреждая резьбу, не получается. В руководствах никакого акцента на данном этапе нет — просто «открутите».

• Наверх

#3 mart

• Пол: Мужской
• Город: СПб, Стрельна
• Интересы: Ралли.

• Наверх

#4 Misha-ha

• Пол: Мужской
• Город: Алматы

+1 можно и одному, если вставить монтажку, и наступить на нее!

а способ с болгаркой, это ахутнг ИМХО!

• Наверх

#5 Den auf Golf

• Пол: Мужской
• Город: Санкт-Петербург

• Наверх

#6 bob30

• Пол: Мужской
• Город: Питер

Благодарю за советы!

Цель действа — поменять пыльник рулевой тяги, не сбивая схождение. Иначе я бы этот наконечник искромсал ��

• Наверх

#7 gameover

• Пол: Мужской
• Город: питер

• Наверх

#8 Designer

• Город: Н.Новгород

• Наверх

#9 bob30

• Пол: Мужской
• Город: Питер

• Наверх

#10 mart

• Пол: Мужской
• Город: СПб, Стрельна
• Интересы: Ралли.

• Наверх

#11 Scrimer

• Пол: Мужской
• Город: Спб ,Купчино

Благодарю за советы!

Цель действа — поменять пыльник рулевой тяги, не сбивая схождение. Иначе я бы этот наконечник искромсал ��

• Наверх

#12 bob30

• Пол: Мужской
• Город: Питер

«На глазок» схождение делать не собираюсь.

Попытаюсь натянуть пыльник на тягу, не откручивая от нее наконечник. У пыльника меньшее из отверстий не так уж мало и дает надежду, что натянуть удастся. Не получится — отложу пыльник до более масштабных работ по переду. А дырявый заклеить попробую ��

Т.к. на регулировку схождения нужды пока ехать нету, недавно там был, а пыльник дырявый после уже увидел .

P.S. Или мои идеи совсем на кроилово похожи?

Сообщение отредактировал bob30: 03 May 2009 — 22:44 PM

• Наверх

#13 Scrimer

• Пол: Мужской
• Город: Спб ,Купчино

• Наверх

#14 Leonid T

• Пол: Мужской
• Город: МОСКВА ЗЕЛЕНОГРАД

• Наверх

#15 KoЯdaN

• Пол: Мужской
• Город: Дубна — Москва

по моему проще наконечник поменять. тк менять на нем пыльник это ваще жесть

зы наконечник то копейки стоит

Сообщение отредактировал KoЯdaN: 04 May 2009 — 14:39 PM

• Наверх

#16 Mihael

• Пол: Мужской
• Город: Москва

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

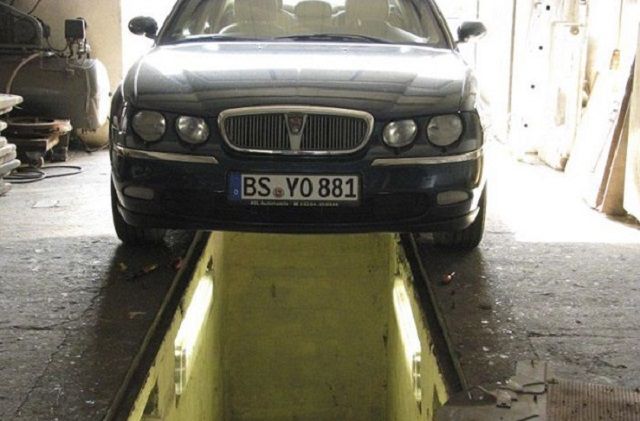

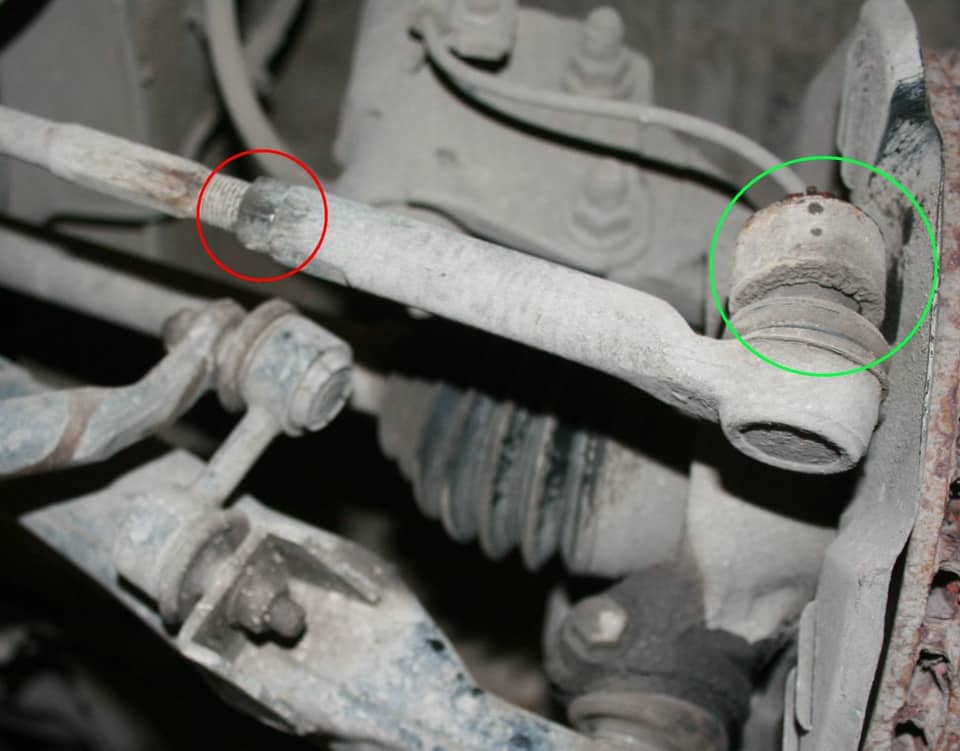

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Когда меняют наконечники?

В процессе работы шаровые шарниры наконечников изнашиваются довольно сильно. Особенно сильно это проявляется при регулярных поездках по плохим дорогам. Признаком износа являются стуки при проезде неровностей, рыскание машины по дороге. При появлении таких явлений, нужно загнать машину на смотровую яму. Проверка наконечников производится двумя способами:

• Один человек крутит руль, другой находясь снизу, ищет источник стука;
• С помощью монтировки проверяют шарнир на наличие люфта.

Если вы заметили хоть один из признаков неисправности, то следует поменять деталь.

Но, далеко не всегда демонтаж наконечников связан с их неисправностью. Часто, снимать их приходится в связи с заменой некоторых из сопряженных деталей. На некоторых моделях, например, для замены ступичного подшипника нужно снять весь поворотный кулак. Также снимается рычаг при необходимости ремонта рулевой рейки или редуктора. В любом случае, придется производить снятие очень аккуратно, чтобы не повредить резьбу.

Конструкция

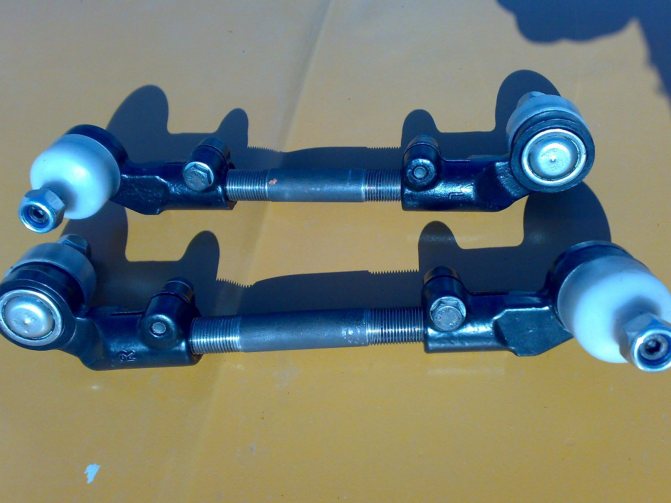

Внешне наконечник — стальной стержень, на одном конце которого шарнир, на втором – резьба, служащая для подсоединения к рейке либо редуктору. Палец наконечника вставляется в специальное отверстие кулака и закрепляется гайкой со шплинтом. Если говорить подробнее, наконечник тяги состоит из:

• металлического цилиндра, закрытого снизу заглушкой;
• поджимной пружины, размещенной между ней и пятой;
• шарового пальца;
• чехла (пыльника) из силикона либо резины;
• пластикового вкладыша.

Последний элемент необходим для того, чтобы палец свободно вращался в любом направлении, а благодаря пружине ликвидируется на какое-то время люфт, образующийся при эксплуатации авто. При выходе наконечника из строя деталь заменяется целиком, т. к. имеет неразборную конструкцию. Есть и составные запчасти, когда-то популярные в Советском Союзе (из-за дефицита запчастей), но они сегодня практически не используются из-за невысокой надежности.

Из-за чего изнашивается наконечник рулевой тяги?

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг ! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Совет

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Как определить, что именно рулевые наконечники исчерпали свой ресурс и нуждаются в замене?

Стоит отметить, что этот элемент является слабым местом в системе рулевого управления любого автомобиля. Деталь является частью конструкции рулевой тяги. Но, сама тяга редко выходит из строя, а вот ее наконечник следует менять после 35-45 тыс. км пробега. Эта цифра приблизительна, и зависит от характера эксплуатации транспортного средства, состояния дорожного покрытия и качества изготовления самой детали.

Диагностика рулевой системы автомобиля не отличается сложностью, поскольку большинство неисправностей проявляется еще на начальной стадии, информируя водителя о наличии проблемы нарушением управления. К распространенным симптомам, свидетельствующим о неполадках с рулевым управлением относятся:

1. Неравномерный износ протектора шин, при этом покрышки стираются намного быстрее.
2. Появление сторонних шумов в передней части транспортного средства. Стоит отметить, что этот симптом является общим для большинства поломок ходовой части автомобиля. Однако, он является прямой предпосылкой к проведению диагностики подвески и рулевой системы авто.
3. Вибрация и биения рулевого колеса, которые особенно ощутимы в момент выполнения различных маневров.
4. Проблемы с управлением автомобиля (увод в сторону, нарушение траектории движения, затрудненное вращение руля и его запоздалый отклик на усилие прикладываемое водителем).

Заметим, что описанные симптомы могут являться не только свидетельством износа наконечников, вполне возможно, что повреждены элементы рулевой рейки, а также детали подвески. Конструкция наконечников представлена обыкновенным шарнирным соединением, износ которого негативно отражается на работе всего рулевого механизма. Правильно определить неисправность можно и самостоятельно, без применения сложного диагностического оборудования.

Как диагностировать тяги и наконечники самостоятельно?

В большинстве современных машин нет свободного доступа к данным узлам. Производители предусмотрительно устанавливают специальные пластиковые крышки на двигатель, которые не позволяют заглянуть в основные системы. Но на бюджетном транспорте можно легко найти место установки рулевой рейки, а также просмотреть работу наконечников, которые оказываются доступными под колесными арками. Несмотря на такой простой доступ, нужно знать, как стоит диагностировать данные изделия. Иначе процесс проверки не сможет пройти качественно.

Итак, основные особенности диагностики:

• нужно понимать, что в тягах выходят из строя две детали — резьба на месте прикручивания наконечника и сайлентблок, соединяющий тягу с рейкой, если таковой есть в вашей конструкции;
• нужно посадить помощника за руль, попросить его качать рулевым колесом от упора до упора, а самому рукой взяться за тягу, посмотрев, где проявляется небольшой стук, также визуально осмотрите сайлентблоки;
• далее нужно вывернуть колеса до упора влево и подойти к левой стороне, запустив руку под арку, нащупайте наконечник и подергайте за него, люфт может присутствовать только еле заметный;
• такую же операцию повторите с наконечником с правой стороны, повернув руль до упора вправо, обычно этого достаточно, чтобы получить сведения о состоянии данной системы, но это еще не все;
• также внимательно осмотрите все уплотнительные резинки, пыльники и крепежные детали, чтобы на них не было трещин, порывов, следов износа, в ином случае их следует сразу заменить.

Проверять так рулевую систему следует дважды в год. Обычно это делают перед зимним сезоном и после него. Именно зимой неточная работа руля станет причиной значительных проблем с вашим автомобилем и безопасностью поездки. Если же рулевая система работает качественно, то никаких проблем с ее эксплуатацией в любой сезон не будет. Очень важно выполнять диагностические работы внимательно. Вам понадобится качественный фонарик, чтобы увидеть скрытые в различных полостях детали. Вы потратите 10 минут, но зато будете точно знать, что с данными деталями все нормально.

Гайки на рулевой тяге

#1 Guest_Sot_*

Наконечник рулевой тяги и как его заменить.

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

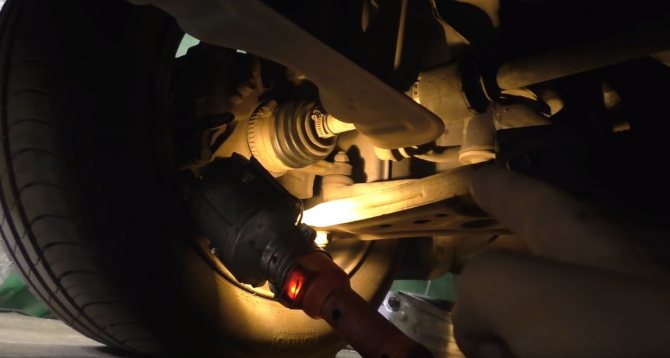

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

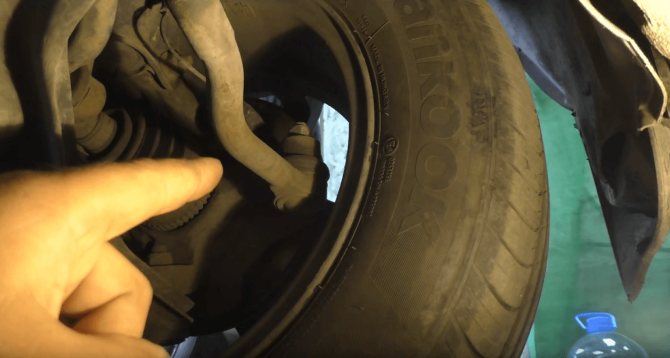

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

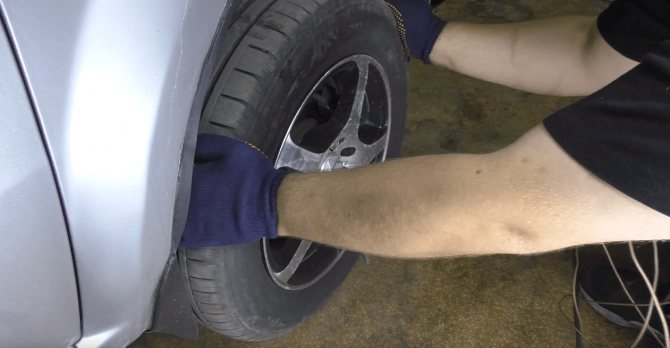

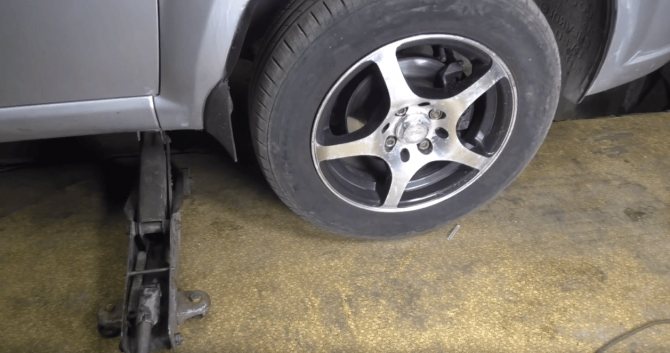

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

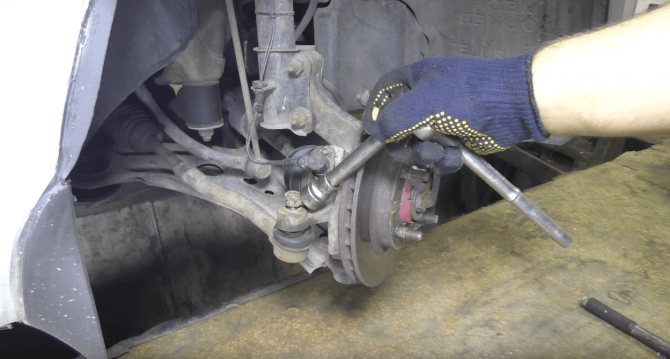

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

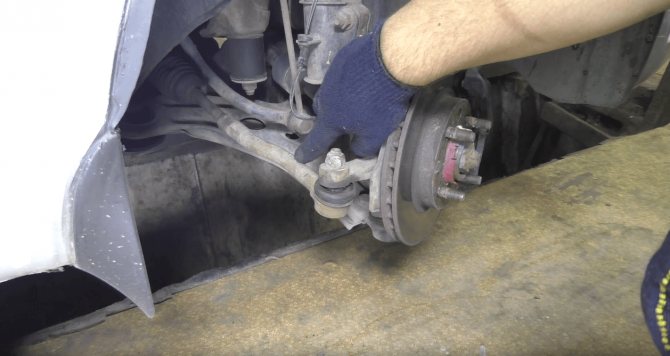

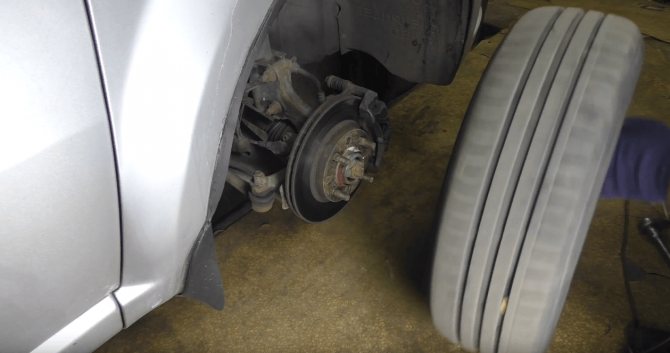

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

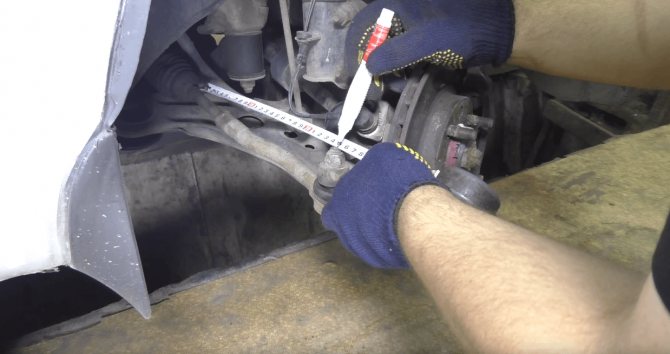

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

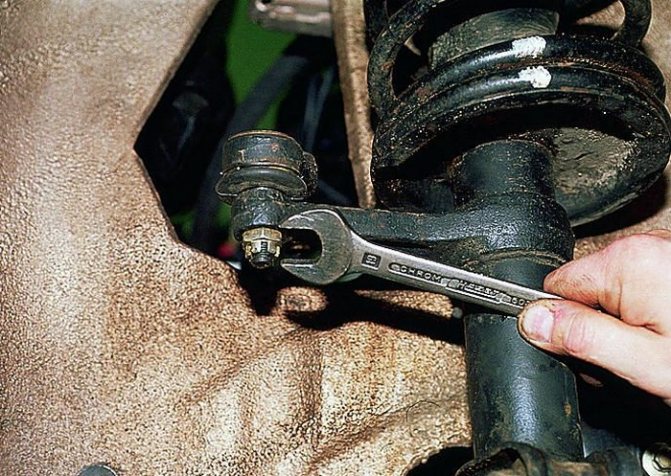

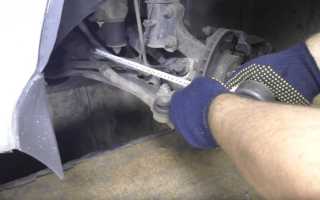

Головкой на 19 откручиваем гайку рулевого наконечника.

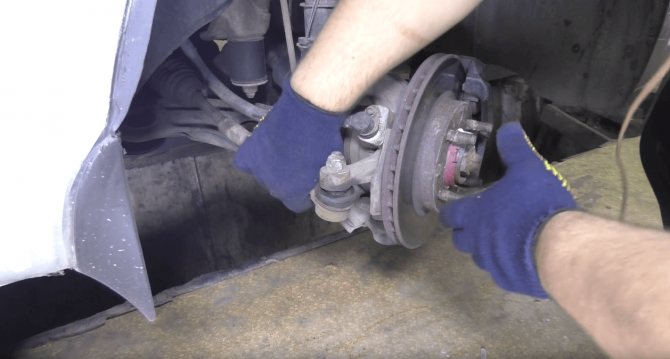

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Замена рулевых наконечников.

Не для кого не секрет, что на Suzuki Jimny, с легкостью встают рулевые наконечники от Suzuki Samurai в кузове Ja11, ja71 и любом другом квадратном кузове.

На пробеге 216 тысяч км, я решил впервые заменить на своей машине рулевые наконечники, родные стали немножко мягкими и при езде с грязными колесами возникает разбалансировка, что иногда вызывает шимми на скорости от 50 до 60 кмч или при торможении на этой скорости.

Купил на рынке самые дешевые наконечники от самурая, они по размеру больше чем родные, поэтому по идее должны прожить чутка дольше.

Купил корейские CTR, CES-6L на левую резьбу и CES-6R на правую. Одна пара 550х2 = 1100 рублей.

Для замены понадобится

• ключ на 24
• ключ на 22,
• ключ на 17,
• газовая горелка,
• стакан воды,
• ВД40,
• молоток,
• кот помощник.

Кот помогает открутить рулевые наконечники

Откручиваем тягу от рулевого маятника и рулевой сошки. Два болта на 17. Потом выбиваем молотком, обычно одного хорошего удара достаточно.

Откручиваем ключем на 24

Правда выбить верхний наконечник было сложно, мало места для размаха молотком.

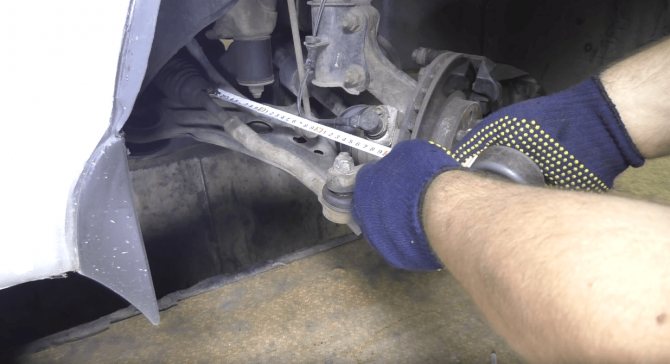

Важно! Прежде чем откручивать наконечники от тяги, нужно замерить расстояние между центрами наконечников, чтобы потом собрать тягу так же как было, это нужно для того, чтобы потом не пришлось делать схождение. Но в случае, если вы делаете переднюю рулевую тягу, это не обязательно, хотя и желательно (не обязательно, потому что передняя тяга связывает рулевой маятник и одно колесо, поэтому разница в длине повлияет только на положение руля в салоне, никак не отразится на расположение колес относительно друг друга).

Откручиваем сами наконечники от тяги, ключом на 24, помогая ключом на 22. Если не получается сразу открутить, то нагреваем тягу и потом откручиваем. Еще ВД40 очень помогает в таких случаях.

Хочу заметить, на машине тяга была мягкая, но не значительно, когда же я её открутил, то заметил, что шарнир наконечника крутится пальцем очень легко, что не может говорить ни о какой его работе. Новый же наконечник очень сложно провернуть, даже при помощи рычага.

Чтобы открутить закисший наконечник, надо нагреть тягу в одном месте, а сам наконечник можно опустить в стакан с водой, чтобы он не нагревался.

Второй наконечник откручивался сложнее. Нагревал сперва на газе, минут 30 и все нипочем, потом опустил один конец в стакан с водой, другой локально нагревал горелкой, открутилось через 2 минуты.

Разница между Самураевским и Джимниковским наконечником

Рулевая тяга на месте

Шимми прошел. Теперь даже с полными глины колесами руль не бьет на скорости 60кмч и при торможении.

Поделитесь с друзьями:

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Устройство и назначение узла

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась. Иногда вкладыш не изготавливают, а наполняют промежуток между корпусом и шаром размягченной полиамидной пластмассой. Используют для этого обычно экструдер. Он же используется как основное оборудование в фирмах для реставрации шаровых опор. Для защиты сопрягаемых поверхностей шарнира от воды с грязью сверху надевают резиновый пыльник.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Диагностика

Если во время движения автомобиля по неровной дороге слышен стук или скрип подвески, возможно эти звуки идут от изношенных шаровых опор. Определять источник неприятных звуков лучше вдвоем: одному спуститься в смотровую яму и положить руку на шаровую, а другому раскачивать машину. Когда вы почувствуете звук своими руками снимете опору, зажмете ее в тисах, и проверьте люфт шарнира. Палец не должен двигаться от небольших усилий, но закусывать его тоже не должно иначе узлу требуется ремонт или замена.

Диагностика неисправностей рулевых наконечников

Провести диагностику рулевых наконечников достаточно просто, для этого потребуется несколько инструментов, таких как домкрат и балонный ключ.

В первую очередь потребуется поддомкратить автомобиль с одной из сторон, где будет проводиться проверка наконечников. После того как колесо машины будет вывешено его можно снять (не обязательно), дабы облегчить процедуру осмотра наконечников.

Для проверки наконечников и рулевой тяги, устанавливаем колеса прямо и к заранее вывешенному колесу прилагаем усилия в точках «3» и «9» (прямо как на часах) как бы покачивая колесо в каждую из сторон. Причем с внутренней стороны колеса свободной рукой необходимо удерживать рулевой наконечник в месте его крепления к поворотному кулаку.

Если при данной проверке обнаруживается люфт, то наконечник изношен и его потребуется заменить. Однако если люфта не наблюдается, то повторяем процесс проверки, но в этот раз свободной рукой контролируем не сам рулевой наконечник, а нижнюю шаровую опору. При такой проверке паразитные люфты точно должны проявится.

Снятие & установка

• Съемник шаровых опор.
• Домкрат.
• Подставка под машину.
• Набор ключей.
• Пассатижи.
• Монтировка.

Съемник шаровых, как правило, не универсален. Если вы не нашли, подходящий съемник его можно с успехом заменить молотком. Только нужно знать куда бить. Не нужно выбивать палец из посадочного места. Удар должен быть перпендикулярен пальцу, а бить нужно по проушине (так как палец конусный небольшое давление посадочного выдавит его из проушины). Молоток ― универсальный съемник. Он не должен быть ни слишком тяжелым ни слишком легким 600 грамм будет в самый раз.

Снятие: Ослабить крепление колеса. Поднимите машину на домкрате. Снимите колесо. Поверните руль так чтобы было удобно работать. Если гайка пальца шплинтуется снимите шплинт пассатижами. Отверните гайку. Возьмите съемник, выдавите им палец. Отвернете крепление корпуса шаровой. Монтировкой отожмете нижний рычаг и снимите шаровую. Снятие и ремонт наконечников рулевых тяг и шаровых опор ничем не отличается нужно только взять другой съемник. Методы же восстановления идентичны.

Установка: Прикрепить корпус шарнира к нижнему рычагу, затянуть крепеж, монтировкой отжать нижний рычаг, вставить палец в посадочное место. Накрутить гайку на палец, затянуть ее. Если палец будет проворачиваться потянуть рычаг монтировкой вверх (палец с посадочным конусные поэтому при вдавливании пальца он перестает проворачиваться в посадочном). Не забудьте зашплинтовать гайку. Съемник для установки не нужен. Следующая замена опор не заставит вас возиться со шплинтами если вы поменяете гайки на самоконтрящиеся.

Замена рулевых тяг и наконечников (фотоотчет)

Итак суббота-выходной едем в гараж для замены рулевых тяг и наконечников на корсе EL51 1995г/в. имеем нужные запчасти и опыт проделывания этой процедуры на многих других авто,но корса первая, Еду и не покидают мысли как отварачивать эти тяги,там же негде к ним подлезть в месте их крепления к рейке,и как бы не пришлось снимать эту рейку,а времени до понедельника т.к. на этой корсе ездиет по служебным делам супруга,двигатель у машины в основном глушится только к концу рабочего дня,ну ладно приехали,как говориться глаза боятся,а руки делают. Начинаю с правой стороны.

1.Ослабляем гайки колеса,домкратим и снимаем колесо. 2.Чтобы добраться до *гайки* тяги нужно стянуть резино-пластиковый пыльник с рейки и тяги *сорвав* хомуты. Вложение 2659479

3.Далее видим что тяга законтрена шайбой,надо отогнуть *плечики* стопорной шайбы с двух сторон

попробовал это сделать зубилом,не получилось т.к. *окошко* небольшое и не получается создать нужный угол,зубило не цепляло шайбу и слетало,отогнуть получилось длинным шилом сделанным из отвертки))

4.Теперь самый ответственный момент,я опасался что там не то чтобы мало места для отварачивания тяги,его там очень мало для даже для самого ключа,а ключик там не маленький потребуется,на *30*. вообще конечно на самом деле размер под ключ на тяге на *28*,но таких ключей у меня нет))))да и не встречал я раньше такого,хотя наборчики у меня разные и имеются эксклюзивы на 15,16,18,20,23,25.

НО. опасения особо не подтвердились,хоть места и мало,но и ключ налез,и сорвать тягу смог,а дальше она от руки легко открутилась!

5. Подошла очередь наконечника,сначала вынимаем шплинт и отворачиваем гайку,посадка пальца наконечника в кулак коническая и прессуемая гайкой,так что тут без съемника не обойтись,хотя можно ломик поставить враспор и ослабить *напряг* ударами молотка по *сошке*,но я против любых ударов по автомобилю. ))))

6. Все,тяга с наконечником снята.

Наконечники которые менялись в прошлом году оказались *полным Г*,брал фирмы GMB,*пальцы* болтаются как сопли и *люфтят*,тяги чуть лучше, также болтаются хоть и без заметного люфта,но они похоже еще с завода стоят))

7.Прежде чем начать собирать новую тягу надо замерить длину старой и стакой же длиной собрать новую,это для того чтобы не делать после ремонта *схождение*

также нужно снять чехол со старой тяги,чтобы его снять нужно открутить наконечник,я этого делать не стал т.к. все это дело идет в помойку и просто распилил тягу.

8.Приворачиваем тягу к рейке,и загибаю одно плечико контрящей гайки,одно потому что загнуть второе можно только на снятой рейке,(фото уже с левой стороны)

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Прокручивается рулевой наконечник что делать

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

1. Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
2. Снимаем колесо. Для этого откручиваем крепежные болты.
3. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
4. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
5. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
6. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
7. Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
8. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
9. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
10. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Устройство и назначение узла

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась. Иногда вкладыш не изготавливают, а наполняют промежуток между корпусом и шаром размягченной полиамидной пластмассой. Используют для этого обычно экструдер. Он же используется как основное оборудование в фирмах для реставрации шаровых опор. Для защиты сопрягаемых поверхностей шарнира от воды с грязью сверху надевают резиновый пыльник.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Как определить, что именно рулевые наконечники исчерпали свой ресурс и нуждаются в замене?

Стоит отметить, что этот элемент является слабым местом в системе рулевого управления любого автомобиля. Деталь является частью конструкции рулевой тяги. Но, сама тяга редко выходит из строя, а вот ее наконечник следует менять после 35-45 тыс. км пробега. Эта цифра приблизительна, и зависит от характера эксплуатации транспортного средства, состояния дорожного покрытия и качества изготовления самой детали.

Диагностика рулевой системы автомобиля не отличается сложностью, поскольку большинство неисправностей проявляется еще на начальной стадии, информируя водителя о наличии проблемы нарушением управления. К распространенным симптомам, свидетельствующим о неполадках с рулевым управлением относятся:

1. Неравномерный износ протектора шин, при этом покрышки стираются намного быстрее.
2. Появление сторонних шумов в передней части транспортного средства. Стоит отметить, что этот симптом является общим для большинства поломок ходовой части автомобиля. Однако, он является прямой предпосылкой к проведению диагностики подвески и рулевой системы авто.
3. Вибрация и биения рулевого колеса, которые особенно ощутимы в момент выполнения различных маневров.
4. Проблемы с управлением автомобиля (увод в сторону, нарушение траектории движения, затрудненное вращение руля и его запоздалый отклик на усилие прикладываемое водителем).

Заметим, что описанные симптомы могут являться не только свидетельством износа наконечников, вполне возможно, что повреждены элементы рулевой рейки, а также детали подвески. Конструкция наконечников представлена обыкновенным шарнирным соединением, износ которого негативно отражается на работе всего рулевого механизма. Правильно определить неисправность можно и самостоятельно, без применения сложного диагностического оборудования.

Диагностика

Если во время движения автомобиля по неровной дороге слышен стук или скрип подвески, возможно эти звуки идут от изношенных шаровых опор. Определять источник неприятных звуков лучше вдвоем: одному спуститься в смотровую яму и положить руку на шаровую, а другому раскачивать машину. Когда вы почувствуете звук своими руками снимете опору, зажмете ее в тисах, и проверьте люфт шарнира. Палец не должен двигаться от небольших усилий, но закусывать его тоже не должно иначе узлу требуется ремонт или замена.

Диагностика проблемы

Стоит отметить, что некоторые умелые автомобилисты предпочитают не проводить замену поврежденного элемента, а реставрировать его, предполагая, что это позволит неплохо сэкономить. Но, вопреки подобным мнениям, отреставрированная деталь не сможет прослужить достаточно долго, а заводские характеристики рулевой системы при этом могут снизиться. Куда проще приобрести новую рулевую тягу и заменить ее.

В каких случаях требуется замена

Существует несколько признаков, свидетельствующих о неисправности рулевого управления и, возможно, повреждении рулевой тяги, но к наиболее распространенным из них относятся:

• появление внештатных звуков разного характера (металлические стуки, скрипы);
• вибрация или биение рулевого колеса;
• появление люфта;
• тугое вращение руля (для его поворота нужно прикладывать много усилий);
• неконтролируемая смена прямого направления автомобиля во время движения.

Признаки неисправности рулевой тяги

При появлении хотя бы одного из вышеперечисленных признаков дальнейшая эксплуатация транспортного средства запрещена. Нужно как можно скорее провести диагностику системы управления. Возможно, вам придется произвести замену одного или нескольких элементов системы.

Важные моменты

В ходе самостоятельной диагностики нужно обращать внимание на некоторые моменты:

• изучите поверхность защитных чехлов на предмет наличия механических повреждений (разрывы или трещины). Даже при незначительных дефектах чехол нужно менять;
• проверьте надежность крепления регулировочной муфты к боковой тяге. Фиксация осуществляется с помощью специального хомута, на натяжку которого и нужно обращать внимание;
• максимальная длина перемещения рулевого наконечника относительно оси пальцев не должна превышать отметку в 1,5 мм. Для диагностики требуются руки помощника – он проворачивает рулевое колесо, а вы в это время проверяете шаровые опоры наконечника на наличие люфта. Появление стука в рулевой рейке или люфта – это повод для проведения замены деталей.

Замена рулевой тяги своими руками

На заметку! При выборе деталей системы рулевого управления нельзя экономить, ведь от их качества будет зависеть безопасность водителя и пассажиров. Поэтому предпочтение лучше отдавать оригинальным запчастям, а не дешевым китайским подделкам.

Снятие & установка

• Съемник шаровых опор.
• Домкрат.
• Подставка под машину.
• Набор ключей.
• Пассатижи.
• Монтировка.

Съемник шаровых, как правило, не универсален. Если вы не нашли, подходящий съемник его можно с успехом заменить молотком. Только нужно знать куда бить. Не нужно выбивать палец из посадочного места. Удар должен быть перпендикулярен пальцу, а бить нужно по проушине (так как палец конусный небольшое давление посадочного выдавит его из проушины). Молоток ― универсальный съемник. Он не должен быть ни слишком тяжелым ни слишком легким 600 грамм будет в самый раз.

Снятие: Ослабить крепление колеса. Поднимите машину на домкрате. Снимите колесо. Поверните руль так чтобы было удобно работать. Если гайка пальца шплинтуется снимите шплинт пассатижами. Отверните гайку. Возьмите съемник, выдавите им палец. Отвернете крепление корпуса шаровой. Монтировкой отожмете нижний рычаг и снимите шаровую. Снятие и ремонт наконечников рулевых тяг и шаровых опор ничем не отличается нужно только взять другой съемник. Методы же восстановления идентичны.

Установка: Прикрепить корпус шарнира к нижнему рычагу, затянуть крепеж, монтировкой отжать нижний рычаг, вставить палец в посадочное место. Накрутить гайку на палец, затянуть ее. Если палец будет проворачиваться потянуть рычаг монтировкой вверх (палец с посадочным конусные поэтому при вдавливании пальца он перестает проворачиваться в посадочном). Не забудьте зашплинтовать гайку. Съемник для установки не нужен. Следующая замена опор не заставит вас возиться со шплинтами если вы поменяете гайки на самоконтрящиеся.

Замена рулевых тяг и наконечников своими руками — под силу каждому водителю при желании

Здравствуйте, уважаемые автолюбители! Наверное, нет смысла объяснять водителю для чего предназначено рулевое управление автомобиля. Мы уверены в том, что вы ездите на современных автомобилях, в которых стоит рулевое колесо, а не рычаги, как в танке.

Если построить логически-механическую цепь, то мы увидим: руль – червячную передачу или рулевую рейку – и, наконец, рулевой привод (трапецию). Рулевой привод состоит из рулевых тяг, и именно замена рулевой тяги – основной вопрос сегодняшнего материала.

Не факт, что вы воспользуетесь полученными знаниями, и все, поголовно, станете производить замену рулевой тяги и рулевых наконечников своими руками. Не каждый хочет или может. Тем не менее, знать, как заменить рулевую тягу и когда нужно менять рулевые тяги или наконечники, необходимо.

Хотя бы для того, чтобы вам не «вешали на уши электропроводку» уж очень «добросовестные умельцы» автосервисов, которым катастрофически не хватает денег. И они пользуются наивностью автолюбителей. Пусть на нас не обижаются настоящие профи-мастера.

Диагностика перед тем, как поменять рулевые тяги

Замена рулевых наконечников авто — часть 1

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

• различные внештатные стуки – грюки в рулевом управлении;
• характерное биение руля;
• увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
• рулевое колесо стало туго вращаться;
• автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

• перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
• Проверить затяжку хомута регулировочной муфты на боковой тяге.
• Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Как снять и заменить рулевую тягу

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

• Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
• Расшплинтовать гайку пальца и отвернуть ее.
• Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
• Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.
• Снять пыльник и открутить тягу от рулевой рейки.
• Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
• Установку новой тяги производим в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя. Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

Рулевые наконечники являются неотъемлемой частью передней подвески и рулевого управления любого современного автомобиля. Рулевые наконечники вместе с другими элементами рулевого управления отвечают за поворот передних колес автомобиля на требуемый угол.

Как снять рулевой наконечник без съемника? есть такой способ

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Как выявить неисправности рулевого наконечника?

Любого водителя должен насторожить резкий стук, который возникает при езде по выбоинам, какими бы маленькими они не казались на первый взгляд. Кроме этого, в педали газа начинает чувствоваться отдача. Подобные признаки должны насторожить водителя и стать причиной диагностики системы рулевого управления, которую необходимо произвести немедленно. Если при проверке рулевой тяги обнаруживается люфт, значит, наконечник рулевой тяги неисправен. В таком случае необходимо его отремонтировать, если это возможно, или заменить.

Рулевой наконечник

— это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Функция рулевого наконечника

– передавать поступательные движения от одного узла рулевого механизма к другому, при этому угол между этими деталями меняется в незначительной степени. Чтобы сделать подобную конструкцию, наконечники выполнены в виде шарниров, то есть, подвижны. Количество наконечников варьируется от 4 до 6 штук, все зависит от того, как сконструировано рулевое управление. Устройство рулевого наконечника В конструкцию рулевого наконечника входят 8 основных элементов: 1) Корпус, у которого есть ось; 2) Штырь (или палец) с резьбой по всей длине; 3) Тефлоновая прокладка, по ней двигается палец; 4) Картер, установлен он на корпусе, предотвращает поломку наконечников от деформации и ударов; 5) Пластмассовый чехол, расположенный со стороны пальца, защищающий корпус и сам наконечник; 6) Кольцо из силикона, закрепляющий установленный на пальце защитный чехол; 7) Пружина, которая способствует более надежному закреплению чехла на корпусе; Гайка, удерживающая палец.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности. По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника.

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

• при езде слышна отдача на педали газа;
• тихий и частый стук при повороте руля в области колеса;
• постукивание на неровной дороге;
• руль слишком легко крутится;
• развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Для чего нужны рулевая тяга и рулевой наконечник

Как заменить наконечник и пыльник рулевой тяги

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Как снять рулевой наконечник без съёмника и с ним, чем вытащить или выбить рулевую тягу

Рулевой наконечник является одной из наиболее важных деталей каждой машины, вне зависимости от марки, модели и предназначения. Его использование в автомобилестроении позволяет соблюдать все принципы передачи поступательного движения от одного рулевого механизма к другому, поэтому всевозможные дефекты и поломки этого узла чрезвычайно опасны и должны устраняться мгновенно. В статье подробно рассмотрено, как снять рулевой наконечник из автотранспортного средства, а также описаны все тонкости наиболее распространённых способов демонтажа этого узла.

Как снять рулевой наконечник без съемника

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки. Снимаем колесо. Для этого откручиваем крепежные болты. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.

Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

1. Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
2. С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
3. Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
4. Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
5. Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
6. Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

Как открутить или закрутить рулевой наконечник: если он прокручивается, не откручивается гайка

Практически для всех автовладельцев их машины стали неотъемлемой частью жизни, делая её более удобной. Но помимо пользы, автомобили также являются средствами повышенной опасности, несущими угрозу для здоровья и жизни человека. В частности, несчастье может быть спровоцировано и поломкой или неисправностью транспорта. К ним можно отнести и нарушение работы рулевой тяги с изношенными наконечниками, которое становится причиной аварии. Как заменить испорченную деталь на новую — далее в статье.

В какую сторону нужно откручивать рулевой наконечник

Рулевая тяга чаще всего становится неисправной в результате: сильных ударов днищем машины во время быстрой езды или на неровных дорогах, попадания грязи, пыли, воды на металл рулевого механизма, износа шарниров, несвоевременной замены стёршихся наконечников.

Распознать эту поломку можно с помощью следующих признаков:

• появляются посторонние, стучащие звуки при повороте машины на ровной дороге;
• руль туго управляем;
• во время вращения руля колёса поворачиваются не сразу (люфт);
• через каждые 40–50 тыс. км пробега не заменялись наконечники.

Важно! Заменять нужно обязательно 2 рулевых наконечника, поскольку они изнашиваются практически одинаково и одновременно.

После самостоятельного осмотра рулевых наконечников и проверки тяги, подтверждающего наличие проблемы, нужно провести замену изношенных деталей на новые. Для осуществления этой процедуры необходимо иметь при себе домкрат, ключи гаечные, плоскогубцы универсальные, молоток, отвёртку, динамометрический ключ, специальную жидкость для ослабления крепежа.

Старый рулевой наконечник откручивают по часовой стрелке. При этом рекомендуется подсчитать количество оборотов, чтобы позже против часовой стрелки закрутить новый.

Что делать, если не откручивается

Снимая наконечники, можно столкнуться с частой проблемой: он прикипел (заржавел) и не откручивается или проворачивается. То есть, сдвинуть его с места простым гаечным ключом невозможно.

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Выбирая новые тяги, нужно ориентироваться на требования руководства по эксплуатации и особенности устройства конкретной модели авто. Хорошо зарекомендовали себя не только оригинальные комплектующие, но и произведенные сторонними компаниями.

Как определить, что именно рулевые наконечники исчерпали свой ресурс и нуждаются в замене?

Стоит отметить, что этот элемент является слабым местом в системе рулевого управления любого автомобиля. Деталь является частью конструкции рулевой тяги. Но, сама тяга редко выходит из строя, а вот ее наконечник следует менять после 35-45 тыс. км пробега. Эта цифра приблизительна, и зависит от характера эксплуатации транспортного средства, состояния дорожного покрытия и качества изготовления самой детали.

Диагностика рулевой системы автомобиля не отличается сложностью, поскольку большинство неисправностей проявляется еще на начальной стадии, информируя водителя о наличии проблемы нарушением управления. К распространенным симптомам, свидетельствующим о неполадках с рулевым управлением относятся:

1. Неравномерный износ протектора шин, при этом покрышки стираются намного быстрее.
2. Появление сторонних шумов в передней части транспортного средства. Стоит отметить, что этот симптом является общим для большинства поломок ходовой части автомобиля. Однако, он является прямой предпосылкой к проведению диагностики подвески и рулевой системы авто.
3. Вибрация и биения рулевого колеса, которые особенно ощутимы в момент выполнения различных маневров.
4. Проблемы с управлением автомобиля (увод в сторону, нарушение траектории движения, затрудненное вращение руля и его запоздалый отклик на усилие прикладываемое водителем).

Заметим, что описанные симптомы могут являться не только свидетельством износа наконечников, вполне возможно, что повреждены элементы рулевой рейки, а также детали подвески. Конструкция наконечников представлена обыкновенным шарнирным соединением, износ которого негативно отражается на работе всего рулевого механизма. Правильно определить неисправность можно и самостоятельно, без применения сложного диагностического оборудования.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ

Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к

смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника. Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник. Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

Устройство → Ходовая часть → Рулевое колесо →

Снимаем наконечник

Итак, машину мы подготовили. Осталось снять наконечники с автомобиля. Практически на всех моделях в качестве крепления используется корончатая гайка и шплинт. Извлекаем шплинт. С помощью накидного ключа откручиваем гайку. Не следует ее снимать сразу. Просто скрутите до определенного уровня.

Проблема, при снятии детали, заключается в прикипании пальца к креплению на поворотном кулаке. Чтобы снять наконечник, потребуется тяжелый молоток. С его помощью наносят сильные удары по гайке. Обычно хватает 2-3 удара, чтобы наконечник сорвало с места. После чего, откручивают крепящую гайку окончательно, и деталь снимают.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Подготовка

Как снять рулевой наконечник без съемника? Эта работа начинается с подготовки автомобиля. Его поднимают на домкрате. Причем, тут очень важно максимально обезопасить машину от падения. Для этого, подставьте под пороги надежные подставки, и приспустите домкрат. Нужно проследить, чтобы кузов надежно лежал на опоре.

Заранее смочите палец рулевого наконечника проникающей смазкой. При работе без съемника это будет иметь немаловажное значение. Таким образом, вы значительно облегчите свою работу. Не забудьте замерить длину наконечника. Это нужно, чтобы не сбить схождение колес.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя. Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.
