Ошибки P0471, P0472, U0442, U0401, U0414. Требуется проверка системы TPMS. Датчик давления выхлопных газов Мазда сх-5

Ничего, как говорится, не предвещало, но случилось то, что случилось.
Двигаясь в пробке вдруг на приборке загорелась «гирлянда» и коробка авто перешла в аварийный режим.

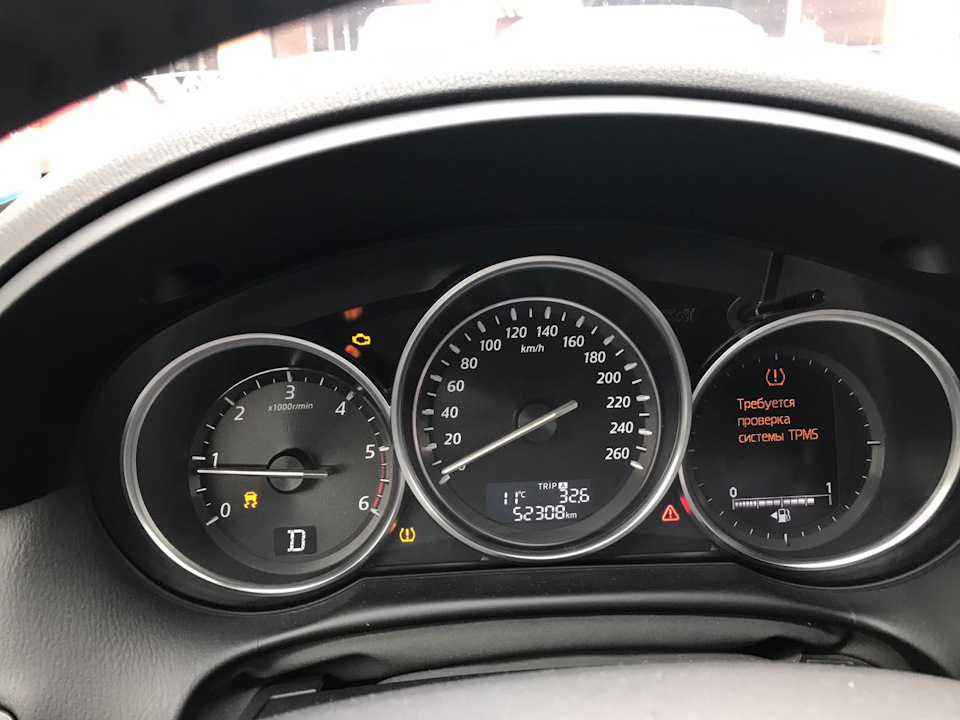

Ошибки на приборке:
Требуется проверка системы TPMS
Требуется проверка двигателя
Требуется проверка системы SCBS

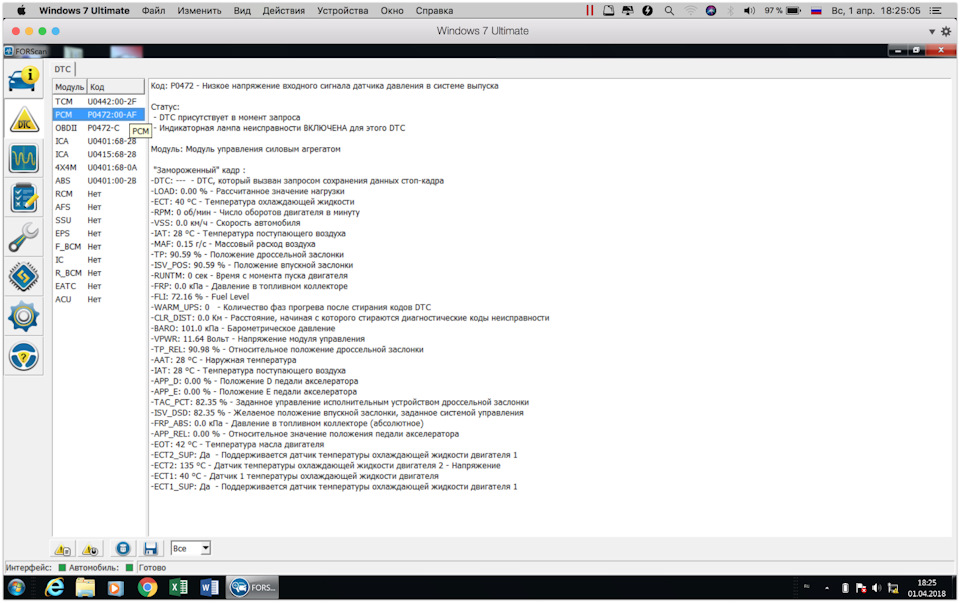

Подключив ноутбук и просканировав ошибки, увидел несколько ошибок в разных блоках.
Но как в последствии понял, основная ошибка код P0472
В блоке PCM эта ошибка P0472 — Низкое напряжение входного сигнала датчика датчика давления в системе выпуска.
В блоке OBDll эта ошибка P0472 — Нарушение в цепи датчика обратного давления выхлопного газа.

Судя по всему накрылся датчик давления выхлопных газов. Но какой именно?

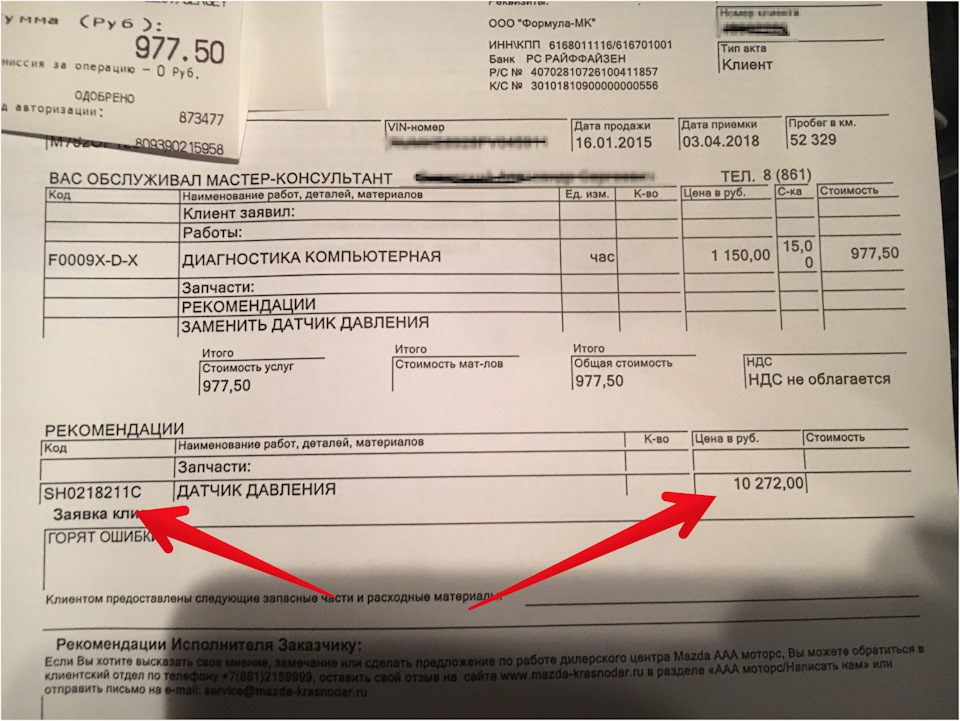

С этим вопросом заехал к ОД, и получил платную консультацию =))

Но, т.к. у ОД помимо завышенной цены был еще и срок поставки в два раза больше, то заказывать у них не стал.

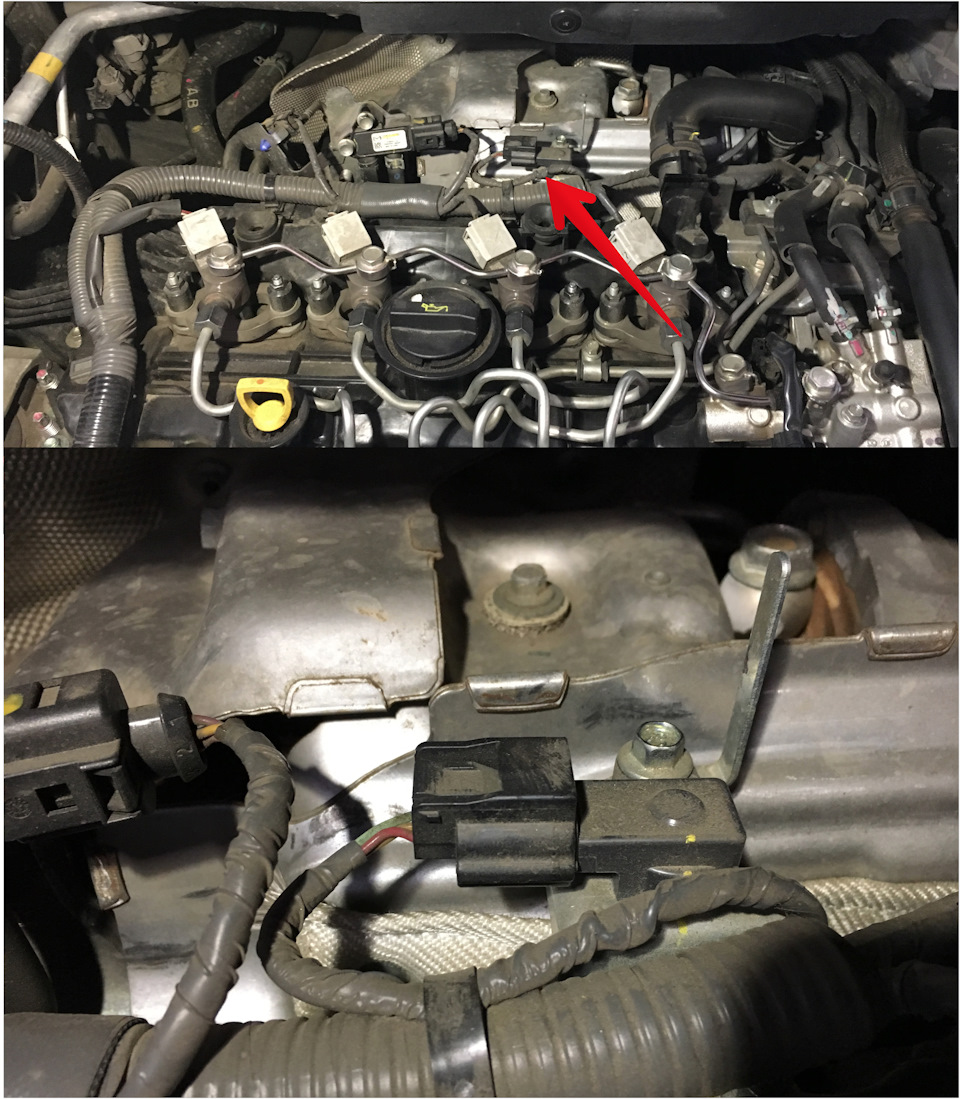

Находится виновник «торжества» вот тут:

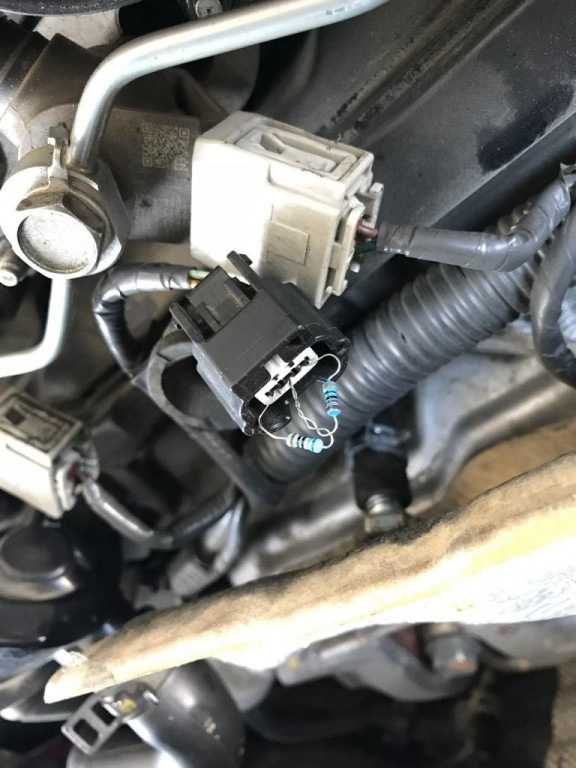

На профильном форуме нашел временное решение: «обманка» из 2 резисторов. Но пока мне удалось выяснить какие именно нужны резисторы (да и то не уверен, что достоверная инфа), мне уже доставили новый датчик.
Про резисторы:
— «точно не скажу по номиналу, но нужно, чтобы получилось 1В на сигнальном контакте. Я и с резисторами отжигал на машине, не парился.»
— «два по 2.2к прекрасно работали»

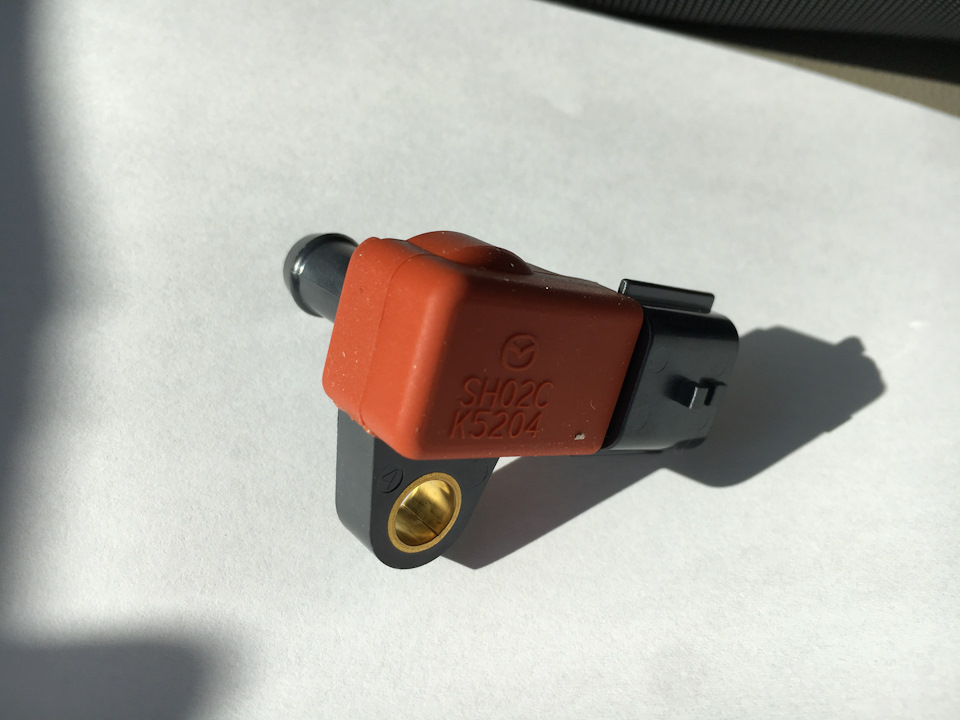

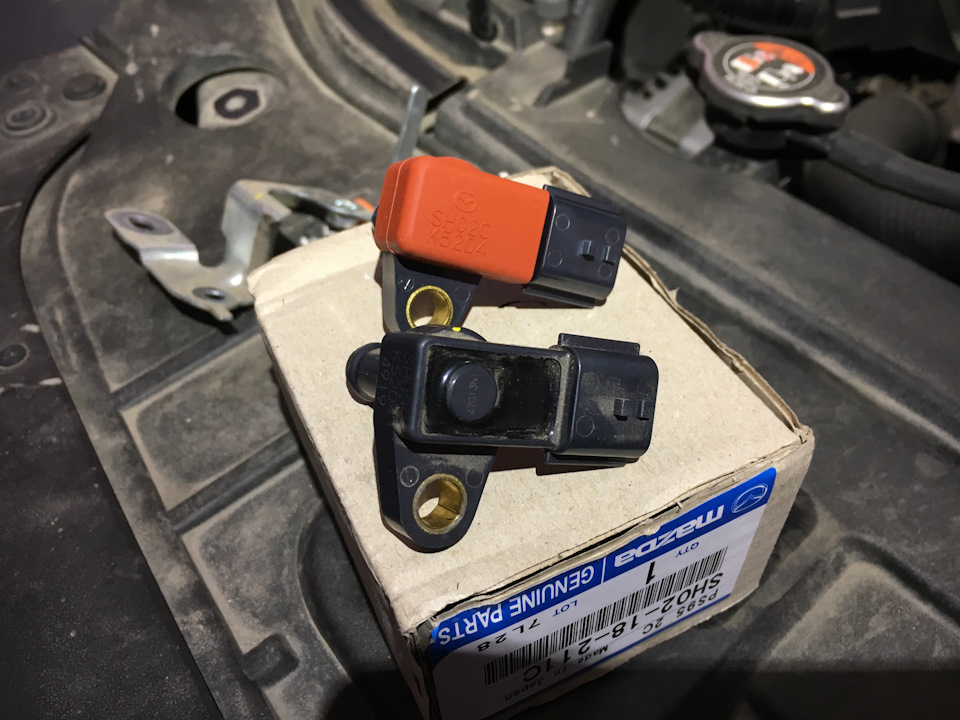

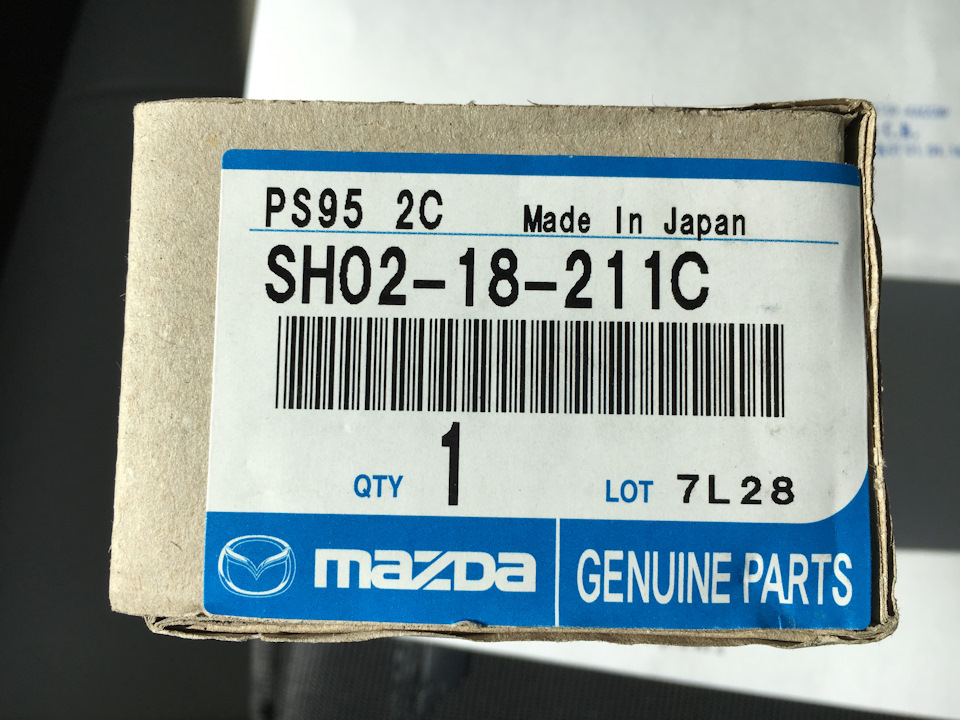

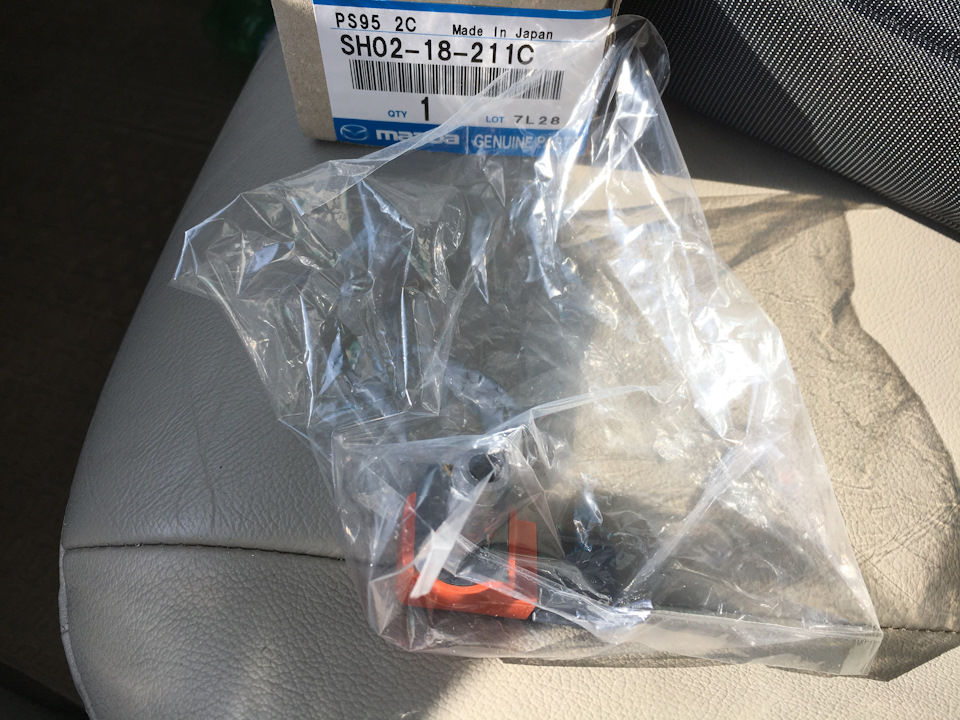

Вот, собственно, и новый датчик. Артикул для заказа SH02-18-211C (раньше были с буквой «B» в конце)

Новый датчик внешне немного отличается от старого (частично прикрыт оранжевым резиновым кожухом):

Немного «покурив» этот мануал решил, что ничего сложно нет и принялся менять.
Далее коротенкая инструкция по замене. Сложного действительно ничего нет, но, возможно, кому-то пригодится.

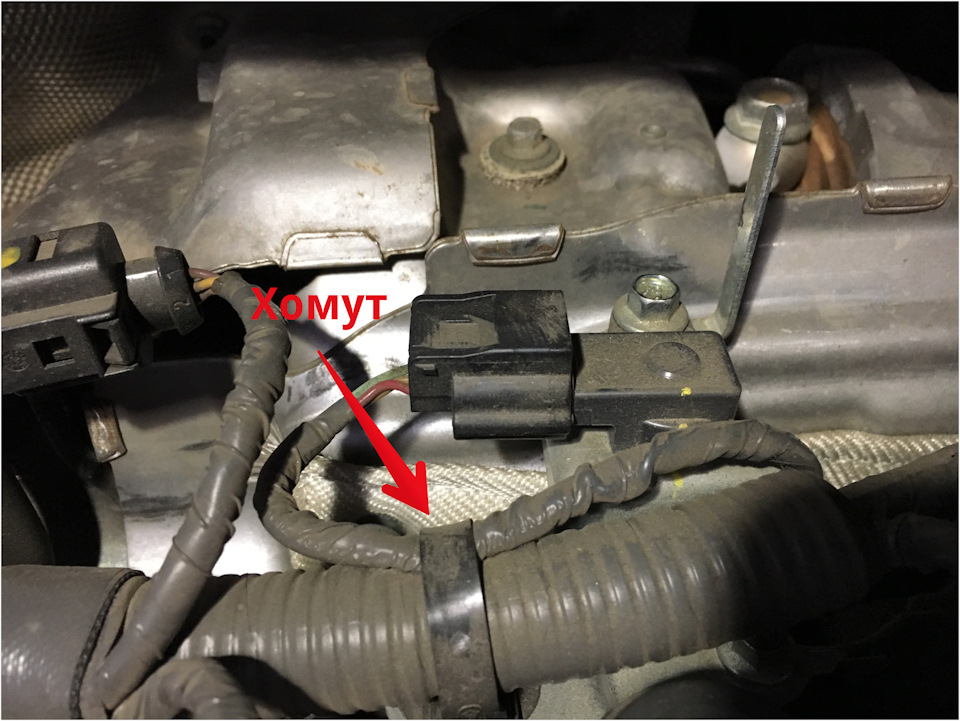

Разрезал хомут, чтобы приподнять жгут проводов, под которым прячется болт крепления металической планки, которая в свою очередь удерживает шланг датчика:

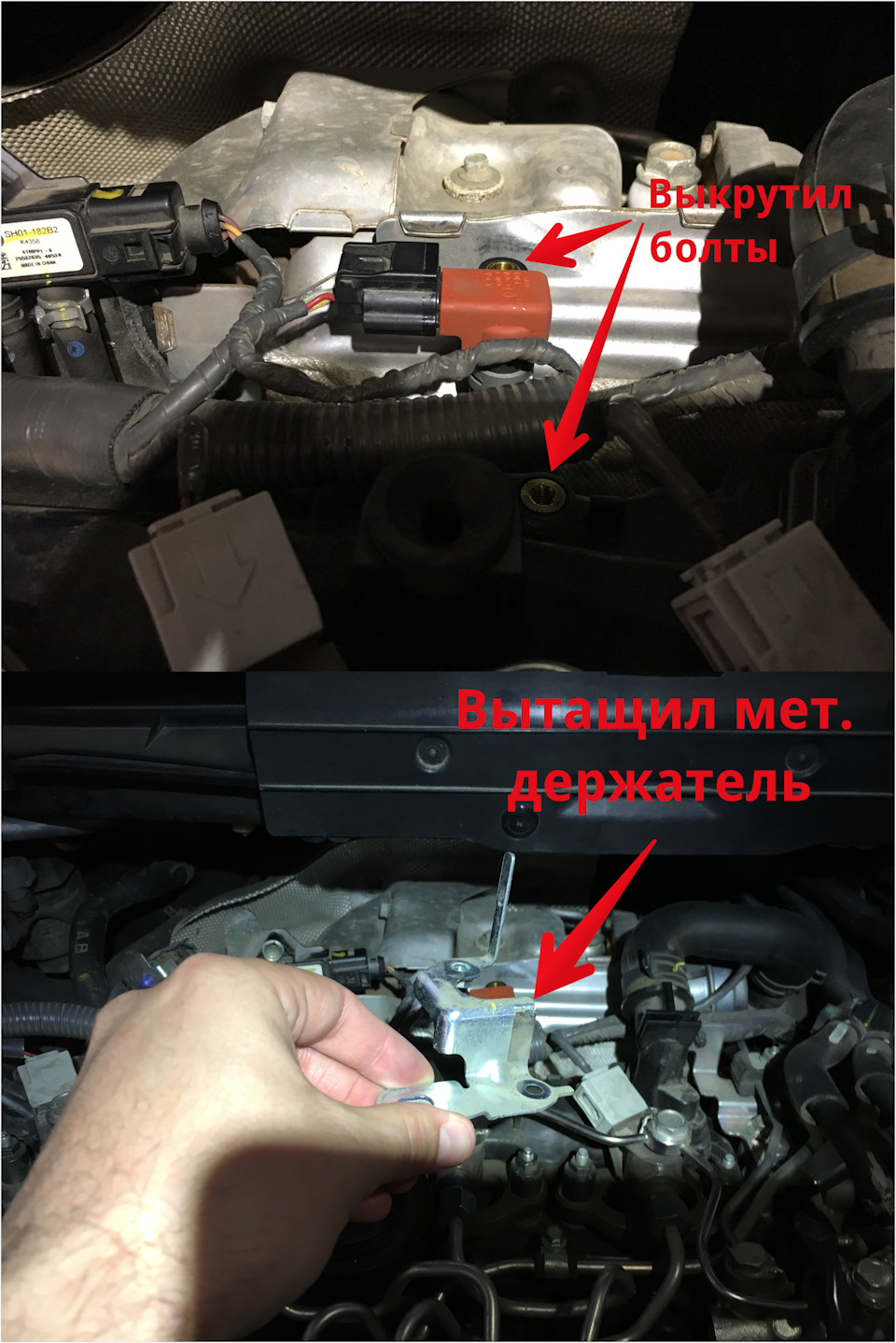

Выкрутил болты и вытащил металлическую планку:

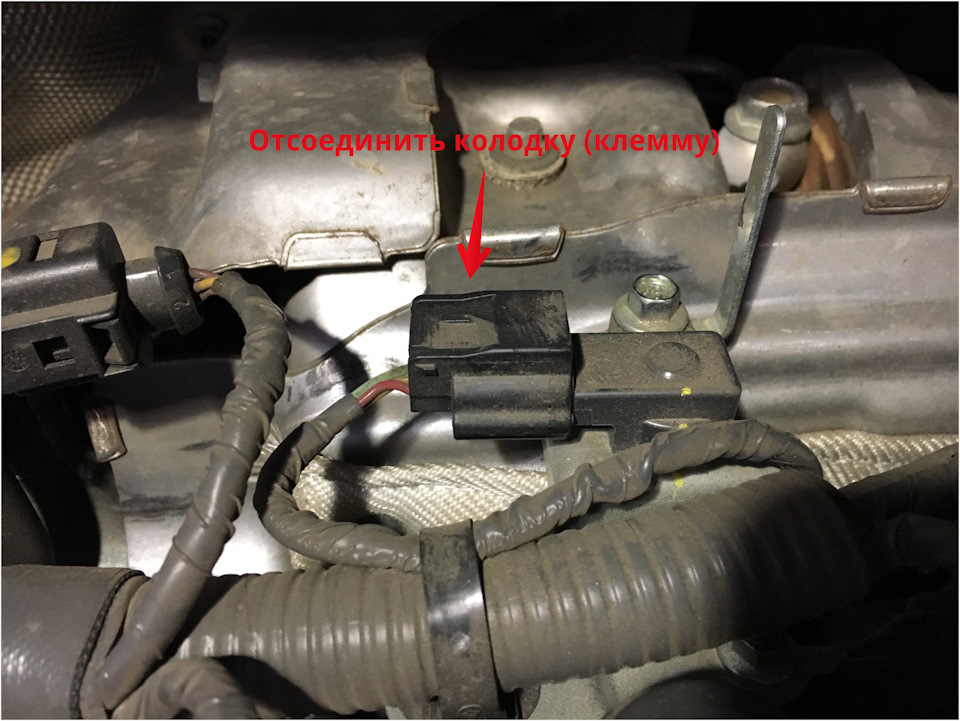

Отсоединил колодку (клемму) от датчика

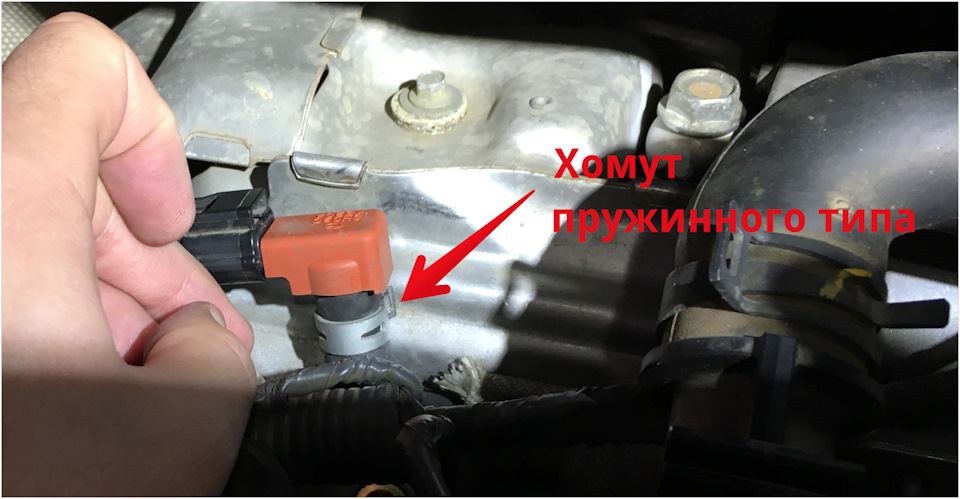

Разжал хомут и вращательно-поступательными движениями вытащил штуцер датчика из шланга.
Обращаю внимание на то, что пластиковый штуцер датчика относительно длинный и неохотно вытаскивается из шланга, плюс к этому неудобно подлазить и разжимать хомут.

Далее в обратной последовательности:

воткнул штуцер нового датчика в шланг,
установил на место хомут,
подсоединил клему к датчику и завел авто для проверки — все индикаторы ошибок на приборке погасли,
вставил металическую крепежную планку и прикрутил болты (НЕ НАДО сильно затягивать болт, крепящийся в клапанную крышку, а она у нас пластиковая)

После всего этого, подключил сканер и стер ошибки:

Цена вопроса: 8838,00 руб (977,00 — диагностика ОД, 7861,00 — датчик).

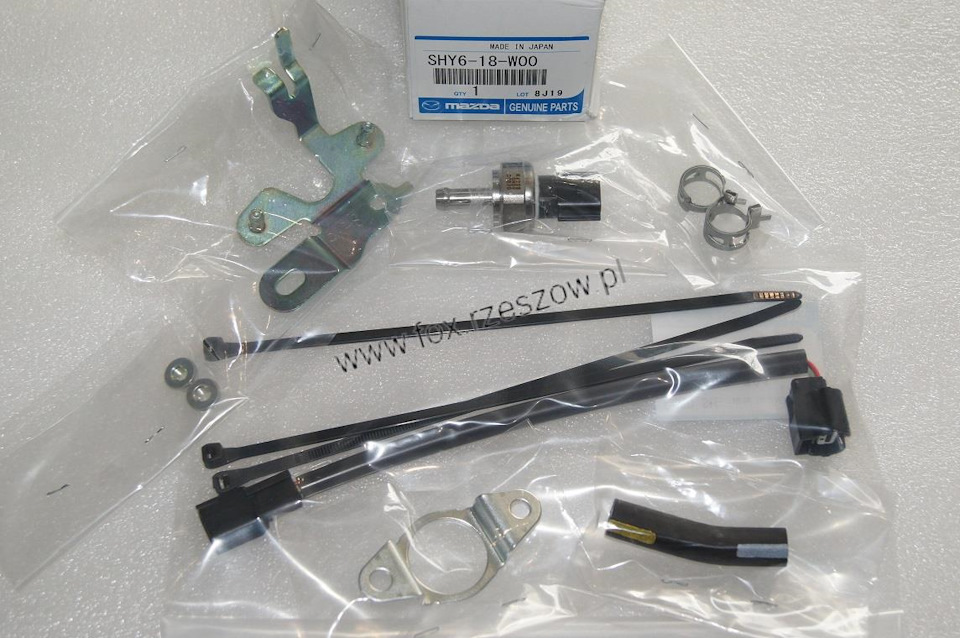

UPD 2019 новый датчик с артикулом SHY6-18-W00 дешевле и уже более модернизированный. В комплекте сам датчик, болты крепления, кронштейн для нового датчика, проводка и переходник на новый разъем.

Такой датчик уже успешно установили MozolevIL и MBabenko

Запчасти

Mazda CX-5 2014, двигатель дизельный 2.2 л., 175 л. с., полный привод, автоматическая коробка передач — поломка

Машины в продаже

Mazda CX-5, 2017

Mazda CX-5, 2014

Mazda CX-5, 2015

Mazda CX-5, 2014

Комментарии 33

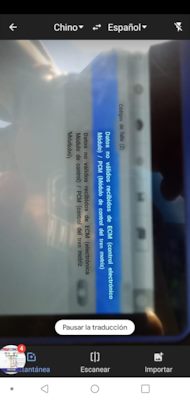

Tengo una Mazda cx5 2.2 disel 2013 automática Skyactiv sele encendió la lu de advertencia de shekin engine, control de estabilidad y precion de neumáticos está limitada la potencia i al disminuir la velocidad se siete un golpe solo cuando se baja la velocidad el escaner arrojó unos códigos que dice que noay comunicación entre unos módulos i el eunuco dice que es el PCM y el BCM que están malos alguien me puede decir algo sobre este tema

Yo no hablo español. Y no enfrenté tales problemas / errores.

No importa me pueden decir algún comentario e su idioma yo lo tradusco

Я не сталкивался с такой ошибкой. В моем случае ошибка U0442 была побочной. Основная ошибка была P0472 — проблема в датчике давления выхлопных газов.

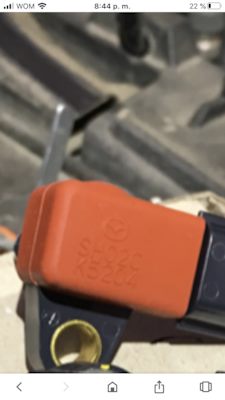

si, tuve un problema con el

Приветствую!
С машиной все ОК, спасибо.
Однозначно и с гарантией — это Вам только оф.дилер скажет, да и то может иной раз ошибиться.
Самый быстрый и относительно недорогой вариант: заехать к ближайшему диагносту и прочитать ошибки…

Про ошибку SCBS+TPMS ничего не скажу.

Ок. Спасибо! Сдамся на ближайшем ТО.
Удачи! ))

Не заводится двигатель Мазда CX-5 — выясняем причины

Нередко даже опытные автолюбители, тщательно следящие за состоянием авто, сталкиваются с тем, что двигатель попросту не заводится. И даже такой надежный автомобиль как мазда СХ5 может рано или поздно дать сбой. Машины японского автоконцерна достаточно сложны в своем внутреннем устройстве, здесь много электроники и специфических автосистем, однако простейшую самостоятельную диагностику все же можно провести.

Общие причины

Если Мазда СХ 5 не заводится, необходимо в первую очередь проверить, все ли в порядке с базовыми «условиями запуска»:

Эти причины неисправности характерны для новичков, но могут озадачить и опытного, но усталого или рассеянного водителя. Если машина сразу начинает издавать слабые и странные звуки, ей как будто не хватает мощности на прокрутку стартера, это причина проверить аккумулятор. Фактически автомобиль даже не глохнет, а не заводится вообще. Мазды требуют от аккумулятора хорошего уровня заряда и при этом системы потребляют достаточно много электричества.

Опытные владельцы знают, что аккумуляторы изнашиваются при такой эксплуатации достаточно быстро и их следует вовремя менять. Способ исправления этого недостатка – простое «прикуривание». Но для начала следует осмотреть клеммы: в сырую погоду, при повышенной влажности воздуха ржавчина может существенно повлиять на состояние внутренних узлов авто. Кроме того, в процессе длительной эксплуатации они могут просто отойти.

Проблема с бензином решается еще проще и также просто диагностируется. Даже если казалось, что топлива достаточно, а машина все равно глохнет, следует обратить внимание на ее положение. Баки у мазды имеют достаточно плоскую форму, и если машина стоит под определенным уклоном, бензин просто стекает в угол, недоступный для насоса. Можно попробовать просто столкнуть автомобиль на ровную поверхность.

Специфические поломки

Мазда СХ 5 – машина с множеством внутренних датчиков. К тому же, производитель позаботился об отличной системе самодиагностики машины. Поэтому, если машина заглохла, следует обратить внимание, не появилась ли какая-либо ошибка. Она может однозначно подсказать причину поломки. Если ситуация повторяется регулярно, Мазда завелась не с первого раза, лучшим решением будет отправиться на диагностику. Нередко причиной являются поломки в электронном управлении или в электрической сети. Для пятой модели это вполне характерно.

Следует также обратить внимание на то, как работает авто во время коротких остановок. Пятая модель оснащена функцией i-stop, но авто не должно полностью глохнуть в рабочем состоянии. Однако иногда именно это и происходит. Если авто сразу после этого заводится, можно попробовать подзарядить аккумулятор. Если же ситуация повторяется и после этого, следует обратиться к официальному дилеру, поскольку самостоятельно с этой системой справиться практически невозможно.

Еще одно слабое место этого автомобиля – бензиновый насос. Сама деталь вполне качественная, однако, она крайне чувствительна к качеству топлива, а вот оно нередко подводит. Если машина глохнет регулярно или же вообще не заводится, можно пробовать в сервисе подключить насос отдельно от авто. Владельцам Мазды нужно помнить, что у этих машин, независимо от модели, насос работает очень тихо и поэтому отсутствие звука срабатывания еще не говорит о поломке. Выйти из строя может даже провод питания насоса, что также следует учитывать. В этом случае проблемы будут появляться регулярно и только затем машина совсем не заведется.

С качеством топлива может быть связана и другая распространенная неисправность пятой модели – загрязненность заслонки дросселя. Эта особенность Мазды СХ 5 особенно ярко проявляется при слабо отрицательных температурах. К примеру, авто может заводиться в минус 20, но не схватывать зажигание в минус 10. Это распространенная ситуация, поэтому осенью следует тщательно промыть заслонку. Вообще данную особенность модели испытывают на себе многие владельцы Мазды СХ 5 самых первых выпусков. Официальная версия производителя – плохое качество топлива.

Как и для любой другой Мазды, для СХ 5 актуальны и такие причины плохого старта:

Определить плохое «самочувствие» свечей можно еще до того, как авто не заведется. Машина и двигатель в частности будут работать не так резво, а производительность существенно упадет. Ждать отказа при запуске не стоит, свечи для Мазды стоят не настолько дорого. В качестве профилактики подобных проблем следует регулярно менять топливный фильтр и следить за состоянием инжектора. Замена этих деталей часто решает проблему сложного запуска Мазды СХ 5. Стартер чаще всего выдает себя через фары: если оптика горит ярко без работающего движка и значительно теряет силу света в момент неудачного старта, скорее всего, дело в соленоидах стартера.

Мазда CX5 ошибка давления в шинах

Японский кроссовер Мазда CX5 стал первым автомобилем концепции Skyactiv Technology. Она декларирует высокие критерии безопасности при снижении общей массы транспортного средства. В соответствии с этой концепцией даже базовая комплектация Мазда CX5 оснащалась датчиками контроля давления в шинах, а также другими средствами защиты безопасности.

Зачем проверять давление в шинах?

Катализатором многих происшествий выступают изношенные автомобильные шины, а самые серьезные повреждения протектора появляются у перекаченных или приспущенных колес. В первом случае сгорает центр беговой дорожки — из-за этого дефекта растет метраж тормозного пути и число аварий при экстренном торможении. Во втором случае стирается край протектора — этот дефект приводит к потере сцепления с дорогой при маневрировании.

Однако неправильное давление в автошинах может привести к неприятным последствиям не только в отдаленной перспективе. Игнорирующий сигналы системы контроля колес водитель авто сталкивается со следующими проблемами:

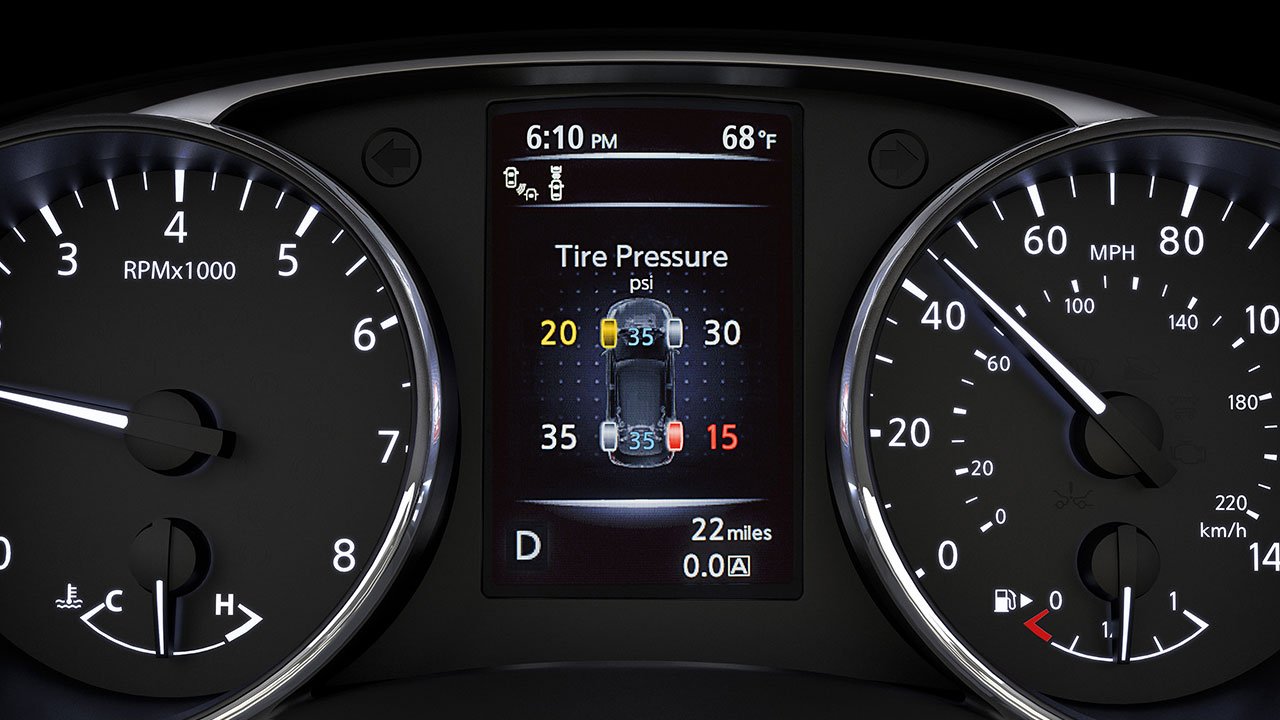

Если на приборной панели горит датчик контроля давления в автошине — не игнорируйте его, а попытайтесь разобраться с возникшей проблемой.

Как устроена система контроля давления в шинах Мазда CX5?

Система контроля колес может быть прямой и косвенной. Первая технология опирается на встроенные в автошину контроллеры. Вторая система оперирует данными о размере колеса и связанной с ним угловой скорости. Конструкторы концерна Mazda остановили свой выбор на косвенной TPMS-системе.

Основные компоненты TPMS-системы — программное обеспечение и четыре датчика, контролирующие угловую скорость колеса. Спущенная или перекаченная шина меняет внешний диаметр, из-за чего уменьшается или увеличивается угловая скорость. Датчик контроля проверяет этот показатель во время движения, а программное обеспечение сравнивает полученные данные с базовыми значениями. При отклонении базовых величин на приборной панели загорается сигнал «Ошибка давления в шинах».

Чтобы TPMS-система заработала, нужно выполнить инициализацию ПО и датчиков. Без предварительной активации и калибровки увеличивается число ложных срабатываний (сигнал будет гореть даже при правильно накачанном колесе).

Требуется проверка системы tpms mazda cx 5

Ничего, как говорится, не предвещало, но случилось то, что случилось.
Двигаясь в пробке вдруг на приборке загорелась «гирлянда» и коробка авто перешла в аварийный режим.
Ошибки на приборке:
Требуется проверка системы TPMS
Требуется проверка двигателя
Требуется проверка системы SCBS

Подключив ноутбук и просканировав ошибки, увидел несколько ошибок в разных блоках.
Но как в последствии понял, основная ошибка код P0472
В блоке PCM эта ошибка P0472 — Низкое напряжение входного сигнала датчика датчика давления в системе выпуска.
В блоке OBDll эта ошибка P0472 — Нарушение в цепи датчика обратного давления выхлопного газа.

Судя по всему накрылся датчик давления выхлопных газов. Но какой именно?
С этим вопросом заехал к ОД, и получил платную консультацию =))

Находится виновник «торжества» вот тут:

На профильном форуме нашел временное решение: «обманка» из 2 резисторов. Но пока мне удалось выяснить какие именно нужны резисторы (да и то не уверен, что достоверная инфа), мне уже доставили новый датчик.
Про резисторы:
— «точно не скажу по номиналу, но нужно, чтобы получилось 1В на сигнальном контакте. Я и с резисторами отжигал на машине, не парился.»
— «два по 2.2к прекрасно работали»

Вот, собственно, и новый датчик. Артикул для заказа SH02-18-211C (раньше были с буквой «B» в конце)

Новый датчик внешне немного отличается от старого (частично прикрыт оранжевым резиновым кожухом):

Немного «покурив» этот мануал решил, что ничего сложно нет и принялся менять.
Далее коротенкая инструкция по замене. Сложного действительно ничего нет, но, возможно, кому-то пригодится.
Разрезал хомут, чтобы приподнять жгут проводов, под которым прячется болт крепления металической планки, которая в свою очередь удерживает шланг датчика:

Выкрутил болты и вытащил металлическую планку:

Отсоединил колодку (клемму) от датчика

Разжал хомут и вращательно-поступательными движениями вытащил штуцер датчика из шланга.
Обращаю внимание на то, что пластиковый штуцер датчика относительно длинный и неохотно вытаскивается из шланга, плюс к этому неудобно подлазить и разжимать хомут.

Далее в обратной последовательности:

воткнул штуцер нового датчика в шланг,
установил на место хомут,
подсоединил клему к датчику и завел авто для проверки — все индикаторы ошибок на приборке погасли,
вставил металическую крепежную планку и прикрутил болты (НЕ НАДО сильно затягивать болт, крепящийся в клапанную крышку, а она у нас пластиковая)

После всего этого, подключил сканер и стер ошибки:

Цена вопроса: 8838,00 руб (977,00 — диагностика ОД, 7861,00 — датчик).

UPD 2019 новый датчик с артикулом SHY6-18-W00 дешевле и уже более модернизированный. В комплекте сам датчик, болты крепления, кронштейн для нового датчика, проводка и переходник на новый разъем.

Недостаточное или слишком высокое давление в шинах приводит к снижению безопасности автомобиля, ухудшению динамических характеристик и является причиной повышенного расхода горючего. Поэтому на Мазда СХ 5 используются специальные датчики.

Они своевременно выявляют и информируют водителя об отклонении давления в шинах от нормы.

Установка датчика давления в шинах

Установка и привязка датчиков давления в шинах выполняется согласно нижеизложенного алгоритма:

Обычно привязка датчиков происходит в автоматическом режиме. Если этого не произошло, то необходимо перевести кнопочный выключатель пуска мотора в положение ON и после этого обратно в OFF или ACC. После этого следует выдержать паузу в 15 минут.

Для регистрации кодовых сигналов от датчиков и корректной работы системы требуется проехать 10-30 минут со скоростью более 25 км/час. Если контрольный сигнал не гаснет, то необходимо остановить автомобиль на 15-25 минут и после этого продолжить движение в течении 10-30 минут со скоростью выше 25 км/час. Если привязка так и не произошла, то проблема может быть связана непосредственно с датчиком.

Проверка датчика давления

Проверить работоспособность датчика можно принудительно спустив часть воздуха из колеса. В таком случае через некоторое время должно появиться сообщение о слишком низком давлении в шинах. Проверка системы TPMS возможна и путем считывания ошибок с бортового компьютера.

Стоимость и артикульный номер на датчики для Mazda CX 5

Оригинальный датчик давления в шинах для Mazda CX 5 имеет артикульный номер BHB637140. Его цена составляет от 2000 до 4000 рублей. В продаже имеются датчики от сторонних производителей. В таблице ниже представлены лучшие аналоги, хорошо зарекомендовавшие себя на Мазда Сх 5.

Таблица — Датчики давления в шинах Mazda CX 5

Фирма	Каталожный номер	Примерная стоимость, рубль
Jaguar	C2C41655	6000-9000
Mobiletron	TXS034	1300-2800
Volvo	31341893	5000-7000

Проверить работоспособность датчика можно принудительно спустив часть воздуха из колеса. В таком случае через некоторое время должно появиться сообщение о слишком низком давлении в шинах. Проверка системы TPMS возможна и путем считывания ошибок с бортового компьютера.

Требуемые действия, если загорелся датчик давления в шинах

Загорание индикатора снижение давления в шинах не всегда говорит о наличии проблем. Ложное срабатывание встречается при езде на низкой скорости или при поездках на небольшие расстояния. В таком случае возможна обычная дальнейшая эксплуатация авто без предпринимания каких-либо действий.

Все же запрещено игнорировать появление индикации низкого давления в шинах. Если сигнал появился во время движения, то необходимо безопасно затормозить машину и осмотреть колеса. Срабатывание датчика может быть связано с повреждением шины. В таком случае колесо требуется сменить на запаску и в дальнейшем предпринять решение о замене или ремонте шины в зависимости от характера повреждений.

Если видимых повреждений колес нет, то требуется проверить в них давление. Для этих целей рекомендуется воспользоваться манометром. При обнаружении недостаточного давления в шине следует подкачать колесо с помощью насоса.

Если замер давления показал норму, а датчик все равно зажигает индикатор, то требуется считать лог ошибок с помощью диагностического сканера. При необходимости может потребоваться перепрошивка датчиков и их новая привязка.

Когда меня попросили написать статью про работу TPMS, мне стало любопытно, как давно было изобретено колесо и есть ли у него официальный создатель. Как оказалось, материалов на данную тему – бесчисленное множество, они отсылают нас в далекие века до нашей эры в такую же далекую Месопотамию, Междуречье, Азию… Ясно одно: точной даты и имени родоначальника колеса, этого гения инженерной мысли, нам не узнать. Зато с полной уверенностью можно заявить, что наш далекий предок и предположить не мог, в какой сложный механизм эволюционирует его изобретение на рубеже XX-х веков.

Современный автомобиль – это технологически сложный, напичканный всевозможными датчиками, блоками управления, электрическими схемами механизм. Инженеры неустанно работают над тем, чтобы улучшить технические характеристики выпускаемых автомобилей, увеличить мощность двигателя, скорость и, что отнюдь не маловажно, безопасность. Именно этим и были продиктованы разработка и внедрение в этот сложный механизм системы TPMS (Tire Pressure Monitoring System/Система контроля давления в шинах). Уверена, большинство специалистов, работающих в простых шиномонтажных мастерских, больших шиномонтажных сервисах и на дилерских станциях европейских брендов,не понаслышке знакомы с этой системой. К сожалению, так же уверена и в том, что у многих из них возникали проблемы с колесами, на которых установлены датчики TPMS.

Допустим, к вам на сервис привезли колеса с установленными в них датчиками, с просьбой поменять резину. Каким образом можно проверить состояние датчика, чтобы в будущем избежать претензий клиента, что после проведенных операций датчики не работают? Ведь даже если на сервисе есть диагностический сканер, способный считать нужную информацию с ЭБУ автомобиля, сам автомобиль стоит в гараже клиента… Более того, отключенный от систем автомобиля датчик «засыпает» и для того, чтобы получить информацию о его состоянии и параметрах, его необходимо активировать.

Ещё один пример: в процессе демонтажа резины, все-таки произошел форс-мажор, и была нарушена работоспособность датчика. Вроде бы ничего сложного, можно его поменять и дело с концами. Но есть несколько нюансов, которые связаны с данным процессом. Например, после замены ID датчика необходимо прописать в ЭБУ автомобиля. И в большинстве случаев необходимо соблюдать определенную последовательность, так как ID датчика сообщает ЭБУ расположение колеса. Это не сложно, имея в своем распоряжении сканер, с помощью которого можно вручную прописать ID. Но процесс займет достаточно много времени. А если в распоряжении сервиса, который занимается только шиномонтажем, такого прибора нет за ненадобностью? Не стоит забывать и о таком нюансе, как стоимость оригинальных датчиков. На данный момент на российском рынке представлено несколько производителей универсальных датчиков, которые стоят дешевле, и которые так же можно устанавливать на колеса, прописав ID оригинальных, а так же их параметры.

А если, например, клиент хочет приобрести новые диски, на которые необходимо установить предусмотренные системой датчики?

Помимо всего прочего, стоит так же учитывать климатические условия, в которых мы проживаем, и необходимость менять резину с летней на зимнюю. Поменяли резину без установленных датчиков TPMS, и ЭБУ автомобиля постоянно сигнализирует об ошибке, расцвечивая панель яркими красками и отвлекая водителя от дороги! Да, систему можно отключить. Имея сканер.

Ситуации можно моделировать до бесконечности, и все они только подтверждают, что TPMS – это довольно сложная система, которая требует внимания специалистов и правильной работы.

Очень хочется надеяться, что вы никогда не сталкивались с ситуациями, описанными выше. Чтобы вы могли их избежать и не встретить на практике всех этих «если», чтобы расширить список оказываемых услуг или просто идти в ногу со временем, мы хотим обратить ваше внимание на решения, которые помогут в вашей работе, сэкономят время и деньги.

Наша компания рекомендует воспользоваться последними разработками итальянского производителя диагностического оборудования TEXA. Всемирно известный бренд предлагает несколько вариантов для работы с системой TPMS:

Для владельцев AXONE S, AXONE 4 Mini и AXONE 4: Вам достаточно приобрести дополнительный модуль TPS KEY, который подключается к USB-разъему указанных приборов. При помощи бесплатного APP «TPMS Repair» вы сможете проводить все необходимые операции с системой TPMS, включая работу с ЭБУ автомобиля.

Для владельцев диагностических сканеров другого производителя: Это решение подойдёт вам, если ваш сервис предоставляет только услуги шиномонтажа или на вашей станции есть диагностический сканер другого производителя, который вы используете в работе с ЭБУ. В данном случае TEXA предлагает дополнить арсенал ваших рабочих инструментов устройством TPS;

Как вы видите, итальянский производитель диагностического оборудования TEXA не только дает нам ответы на вопросы, но и предлагает конкретные решения проблем, связанных в данном случае с диагностикой TPMS.

Надеюсь, что данная статья поможет вам сделать правильный выбор, и желаю успехов вашему бизнесу!

Ошибки P0471, P0472, U0442, U0401, U0414. Требуется проверка системы TPMS. Датчик давления выхлопных газов Мазда сх-5

Ничего, как говорится, не предвещало, но случилось то, что случилось.
Двигаясь в пробке вдруг на приборке загорелась “гирлянда” и коробка авто перешла в аварийный режим.
Ошибки на приборке:
Требуется проверка системы TPMS
Требуется проверка двигателя
Требуется проверка системы SCBS

Подключив ноутбук и просканировав ошибки, увидел несколько ошибок в разных блоках.
Но как в последствии понял, основная ошибка код P0472
В блоке PCM эта ошибка P0472 — Низкое напряжение входного сигнала датчика датчика давления в системе выпуска.
В блоке OBDll эта ошибка P0472 — Нарушение в цепи датчика обратного давления выхлопного газа.

код ошибки P0472

Судя по всему накрылся датчик давления выхлопных газов. Но какой именно?
С этим вопросом заехал к ОД, и получил платную консультацию =))

Датчик давления выхлопных газов. Цена у ОД 10272,00 руб, срок поставки от 2 недель…=(

Но, т.к. у ОД помимо завышенной цены был еще и срок поставки в два раза больше, то заказывать у них не стал.

Находится виновник “торжества” вот тут:

На профильном форуме нашел временное решение: “обманка” из 2 резисторов. Но пока мне удалось выяснить какие именно нужны резисторы (да и то не уверен, что достоверная инфа), мне уже доставили новый датчик.
Про резисторы:
— “точно не скажу по номиналу, но нужно, чтобы получилось 1В на сигнальном контакте. Я и с резисторами отжигал на машине, не парился.”
— “два по 2.2к прекрасно работали”

Вот, собственно, и новый датчик. Артикул для заказа SH02-18-211C (раньше были с буквой “B” в конце)

Новый датчик внешне немного отличается от старого (частично прикрыт оранжевым резиновым кожухом):

Немного “покурив” этот мануал решил, что ничего сложно нет и принялся менять.
Далее коротенкая инструкция по замене. Сложного действительно ничего нет, но, возможно, кому-то пригодится.
Разрезал хомут, чтобы приподнять жгут проводов, под которым прячется болт крепления металической планки, которая в свою очередь удерживает шланг датчика:

Выкрутил болты и вытащил металлическую планку:

Отсоединил колодку (клемму) от датчика

Разжал хомут и вращательно-поступательными движениями вытащил штуцер датчика из шланга.
Обращаю внимание на то, что пластиковый штуцер датчика относительно длинный и неохотно вытаскивается из шланга, плюс к этому неудобно подлазить и разжимать хомут.

Далее в обратной последовательности:

воткнул штуцер нового датчика в шланг,
установил на место хомут,
подсоединил клему к датчику и завел авто для проверки — все индикаторы ошибок на приборке погасли,
вставил металическую крепежную планку и прикрутил болты (НЕ НАДО сильно затягивать болт, крепящийся в клапанную крышку, а она у нас пластиковая)

После всего этого, подключил сканер и стер ошибки:

Цена вопроса: 8838,00 руб (977,00 — диагностика ОД, 7861,00 — датчик).

UPD 2019 новый датчик с артикулом SHY6-18-W00 дешевле и уже более модернизированный. В комплекте сам датчик, болты крепления, кронштейн для нового датчика, проводка и переходник на новый разъем.

Требуется проверка системы tpms mazda cx 5 что

Может кому пригодится. Последнее время несколько раз выскакивала ошибка “Требуется проверка системы TPMS”, но после перезапуска она пропадала. А вчера она опять выскочила и машина не завелась, около часа я искал причину, менял предохранители, скидывал клемму АКБ, ничего не помогало. Не буду писать как, но я понял что причина в концевом педали тормоза. Я его снял, разобрал, почистил контакты(один был черный) и все заработало. В самом концевом ничего сложного, две группы контактов.

Powered by vBulletin® Version 3.8.7
Copyright ©2000 — 2023, Jelsoft Enterprises Ltd. Перевод: zCarot

Проверка системы tpms мазда сх 5

Ничего, как говорится, не предвещало, но случилось то, что случилось.
Двигаясь в пробке вдруг на приборке загорелась “гирлянда” и коробка авто перешла в аварийный режим.
Ошибки на приборке:
Требуется проверка системы TPMS
Требуется проверка двигателя
Требуется проверка системы SCBS

Подключив ноутбук и просканировав ошибки, увидел несколько ошибок в разных блоках.
Но как в последствии понял, основная ошибка код P0472
В блоке PCM эта ошибка P0472 — Низкое напряжение входного сигнала датчика датчика давления в системе выпуска.
В блоке OBDll эта ошибка P0472 — Нарушение в цепи датчика обратного давления выхлопного газа.

Судя по всему накрылся датчик давления выхлопных газов. Но какой именно?
С этим вопросом заехал к ОД, и получил платную консультацию =))

Находится виновник “торжества” вот тут:

На профильном форуме нашел временное решение: “обманка” из 2 резисторов. Но пока мне удалось выяснить какие именно нужны резисторы (да и то не уверен, что достоверная инфа), мне уже доставили новый датчик.
Про резисторы:
— “точно не скажу по номиналу, но нужно, чтобы получилось 1В на сигнальном контакте. Я и с резисторами отжигал на машине, не парился.”
— “два по 2.2к прекрасно работали”

Вот, собственно, и новый датчик. Артикул для заказа SH02-18-211C (раньше были с буквой “B” в конце)

Новый датчик внешне немного отличается от старого (частично прикрыт оранжевым резиновым кожухом):

Немного “покурив” этот мануал решил, что ничего сложно нет и принялся менять.
Далее коротенкая инструкция по замене. Сложного действительно ничего нет, но, возможно, кому-то пригодится.
Разрезал хомут, чтобы приподнять жгут проводов, под которым прячется болт крепления металической планки, которая в свою очередь удерживает шланг датчика:

Выкрутил болты и вытащил металлическую планку:

Отсоединил колодку (клемму) от датчика

Разжал хомут и вращательно-поступательными движениями вытащил штуцер датчика из шланга.
Обращаю внимание на то, что пластиковый штуцер датчика относительно длинный и неохотно вытаскивается из шланга, плюс к этому неудобно подлазить и разжимать хомут.

Далее в обратной последовательности:

воткнул штуцер нового датчика в шланг,
установил на место хомут,
подсоединил клему к датчику и завел авто для проверки — все индикаторы ошибок на приборке погасли,
вставил металическую крепежную планку и прикрутил болты (НЕ НАДО сильно затягивать болт, крепящийся в клапанную крышку, а она у нас пластиковая)

После всего этого, подключил сканер и стер ошибки:

Цена вопроса: 8838,00 руб (977,00 — диагностика ОД, 7861,00 — датчик).

Японский кроссовер оснащен новой современной электроникой, которая обеспечивает безопасность пассажиров и высокий уровень управляемости автомобилем. Наибольшая нагрузка при движении приходится на колесо, поэтому каждый водитель перед поездкой должен проверить состояние резины и показания датчика давления в шинах Мазда СХ-5. Особенно внимательным нужно быть зимой, когда перепад температур может привести к дестабилизации показателей.

Зачем нужны датчики давления

Согласно статистическим данным большая часть аварийных ситуаций на дорогах возникает в результате проблем с резиной. Чтобы избежать ДТП водитель должен взять за правило проводить контроль давления в шинах Мазда СХ-5 перед каждой поездкой.

Спущенные или перекачанные колеса становятся причиной:

• потери динамики;
• снижения управляемости;
• повышенного расхода топлива;
• уменьшения пятна контакта с дорожным покрытием;
• увеличения тормозного пути.

Современные автомобили оснащены датчиком, контролирующим давление, он предупреждает водителя об отклонении от нормы. Если такой прибор отсутствует, автовладельцы могут заменить его манометром. Наиболее точным считается электронный манометр.

Виды датчиков

По типу крепления датчики классифицируют на:

1. Наружные. Изготавливаются в виде стандартных колпачков, которые крепятся на шину. К основным достоинствам относят низкую стоимость и простоту в эксплуатации. Главным недостатком является то, что любой прохожий может легко скрутить эту деталь чтобы продать или установить на свой автомобиль. Также во время движения на высоких скоростях есть риск утери детали или ее повреждения.
2. Внутренние. Устанавливаются на воздуховод, через который происходит накачивание колеса. Конструкция крепится на диск под покрышкой, поэтому совершенно незаметна. Отправка данных на экран монитора или смартфона производится через Bluetooth по радиосвязи.

Принцип работы

Принцип работы системы контроля давления в шинах заключается в передаче водителю реальных сведений о состоянии колеса. По способам доведения информации до автовладельца датчики бывают:

1. Механические. Самый дешевый вариант. Чаще всего их размещают снаружи колеса. Определение показателя производится визуально. Индикатор зеленого цвета — норма, желтый — требует проверки, красный — продолжать движение опасно.
2. Простые электронные. Выпускают внешние и внутренние модели датчиков. Основное отличие — вмонтированный чип, который передает информацию на индикаторное устройство.
3. Новые электронные. Современные приборы (используются также для шин СХ-5), выпускают только с внутренним креплением. Самые дорогие и надежные датчики. Кроме уровня давления они также передают информацию о температуре и скорости вращения колеса.

Как работают датчики в Мазда СХ-5

У Мазда CX-5 контроль давления в шинах (TPMS) осуществляется одновременно со всех сторон при запуске двигателя. Датчик загорается после запуска двигателя, потухая через несколько секунд. За это время происходит проверка реальных показателей и сравнение их с регламентированными. Если отклонения отсутствуют, система переходит на пассивный режим слежения. Во время стоянки контроль не производится. Активация датчика во время движения сигнализирует о необходимости произвести немедленную регулировку. После корректировки показателя до нормативного значения, сигнальная лампочка гаснет.

Система может дать сбой или скрыть проблему при:

1) одновременном использовании разных типов шин или неподходящих размерах дисков Мазда СХ-5.

2) Проколе колеса.

3) Движении по ухабистой или обледенелой дороге.

4) Езде на низких скоростях.

5) Поездках на короткие расстояния.

Согласно диаметру покрышек, давление в шинах Мазда СХ-5 r17 должно составлять 2,3 атмосферы, у R19 нормой считается 2,5 атм. Показатель идентичный для передней и задней осей автомобиля. Эти значения регламентированы производителем и прописаны в технической документации.

Покрышки со временем могут сдуваться, обмениваясь с окружающей средой воздухом через поры резины. В летних шинах для Мазда СХ-5 давление увеличивается с повышением температуры, зимой же этот показатель падает за месяц в среднем на 0,2-0,4 атмосферы.

На работу датчиков не влияет какие шины на Мазда СХ-5 (R17 или R19) установлены. Даже при замене резины или колес система автоматически меняет настройки и калибрует данные под новые условия эксплуатации.

Нормативное давление в шинах является залогом безопасности на дороге и продлевает срок службы резины. Электронная система TPMS в Мазда СХ-5 оперативно информирует водителя об отклонениях от регламентированных норм.

Недостаточное или слишком высокое давление в шинах приводит к снижению безопасности автомобиля, ухудшению динамических характеристик и является причиной повышенного расхода горючего. Поэтому на Мазда СХ 5 используются специальные датчики.

Они своевременно выявляют и информируют водителя об отклонении давления в шинах от нормы.

Установка датчика давления в шинах

Установка и привязка датчиков давления в шинах выполняется согласно нижеизложенного алгоритма:

• Зафиксировать автомобиль.
• Поддомкратить требуемую сторону.
• Демонтировать колесо с транспортного средства.
• Разбортировать колесо.
• Снять шину с диска.
• Снять имеющийся вентиль для накачки колеса. Вместо него в последующем потребуется смонтировать датчик давления.
• Снять с измерителя давления кольцо, шайбу и корпус вентиля.
• Установить датчик в посадочное отверстие.
• Затянуть вентиль. При этом нежелательно прилагать чрезмерное усилие.
• Одеть шину на колесной диск.
• Накачать колесо.
• Проверить отсутствие пропускания воздуха через датчик. При необходимости подтянуть вентиль.
• Установить колесо на транспортное средство.
• Накачать колеса до требуемого значения.
• Выполнить «сброс системы» в бортовом компьютере.

Обычно привязка датчиков происходит в автоматическом режиме. Если этого не произошло, то необходимо перевести кнопочный выключатель пуска мотора в положение ON и после этого обратно в OFF или ACC. После этого следует выдержать паузу в 15 минут.

Для регистрации кодовых сигналов от датчиков и корректной работы системы требуется проехать 10-30 минут со скоростью более 25 км/час. Если контрольный сигнал не гаснет, то необходимо остановить автомобиль на 15-25 минут и после этого продолжить движение в течении 10-30 минут со скоростью выше 25 км/час. Если привязка так и не произошла, то проблема может быть связана непосредственно с датчиком.

Проверка датчика давления

Проверить работоспособность датчика можно принудительно спустив часть воздуха из колеса. В таком случае через некоторое время должно появиться сообщение о слишком низком давлении в шинах. Проверка системы TPMS возможна и путем считывания ошибок с бортового компьютера.

Стоимость и артикульный номер на датчики для Mazda CX 5

Оригинальный датчик давления в шинах для Mazda CX 5 имеет артикульный номер BHB637140. Его цена составляет от 2000 до 4000 рублей. В продаже имеются датчики от сторонних производителей. В таблице ниже представлены лучшие аналоги, хорошо зарекомендовавшие себя на Мазда Сх 5.

Таблица — Датчики давления в шинах Mazda CX 5

Фирма	Каталожный номер	Примерная стоимость, рубль
Jaguar	C2C41655	6000-9000
Mobiletron	TXS034	1300-2800
Volvo	31341893	5000-7000

Проверить работоспособность датчика можно принудительно спустив часть воздуха из колеса. В таком случае через некоторое время должно появиться сообщение о слишком низком давлении в шинах. Проверка системы TPMS возможна и путем считывания ошибок с бортового компьютера.

Требуемые действия, если загорелся датчик давления в шинах

Загорание индикатора снижение давления в шинах не всегда говорит о наличии проблем. Ложное срабатывание встречается при езде на низкой скорости или при поездках на небольшие расстояния. В таком случае возможна обычная дальнейшая эксплуатация авто без предпринимания каких-либо действий.

Все же запрещено игнорировать появление индикации низкого давления в шинах. Если сигнал появился во время движения, то необходимо безопасно затормозить машину и осмотреть колеса. Срабатывание датчика может быть связано с повреждением шины. В таком случае колесо требуется сменить на запаску и в дальнейшем предпринять решение о замене или ремонте шины в зависимости от характера повреждений.

Если видимых повреждений колес нет, то требуется проверить в них давление. Для этих целей рекомендуется воспользоваться манометром. При обнаружении недостаточного давления в шине следует подкачать колесо с помощью насоса.

Если замер давления показал норму, а датчик все равно зажигает индикатор, то требуется считать лог ошибок с помощью диагностического сканера. При необходимости может потребоваться перепрошивка датчиков и их новая привязка.
