Почему шуруповерт потерял мощность

Ремонт шуруповерта своими руками: обзор всех неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

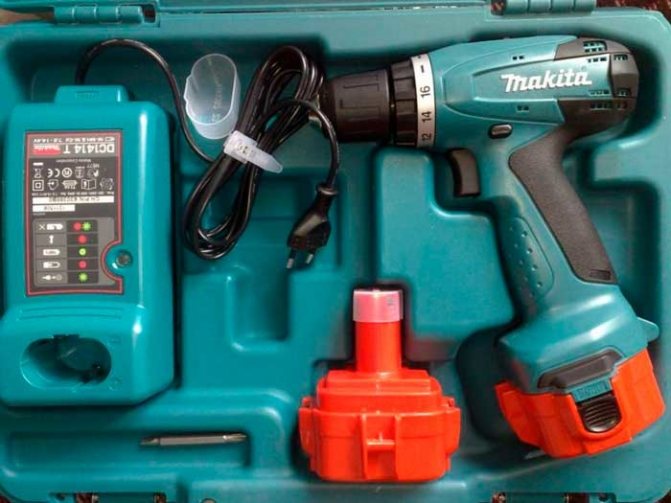

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Читайте также:

Как заклеить камеру велосипеда в домашних условиях

Почему трещит и прокручивает патрон на шуруповерте?

Следует учитывать различные трактовки понятия «прокручивается». Когда просто срабатывает муфта – регулятор крутящего момента (трещотка), то достаточно выбрать иной режим ее работы для полного вкручивания шурупа.

Если же шуруповерт трещит и прокручивается при работе в ранее без проблем используемых режимах, это может свидетельствовать о наличии какой-либо из поломок инструмента:

отсутствие достаточного количества консистентной смазки соответствующего вида в редукторе;
искривлен редукционный вал – это бывает заводским или приобретенным дефектом;
получил физическое повреждение либо полностью сломан штифт фиксации сателлитов, или сам сателлит;
износ рабочих поверхностей пластиковых (реже – металлических) шестерен;
выход из строя подшипников, выработка на валу.

Также причиной того, что шуруповерт стал прокручиваться, может стать ненадежная фиксация биты в патроне вследствие износа его кулачков.

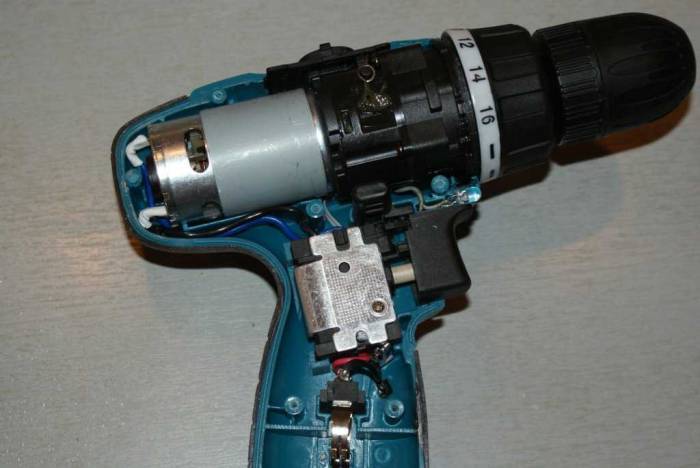

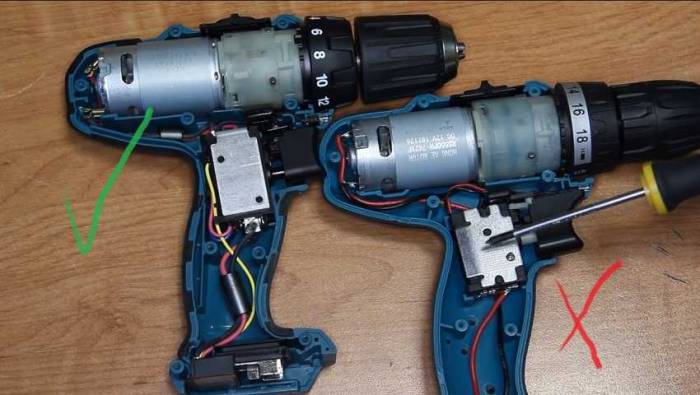

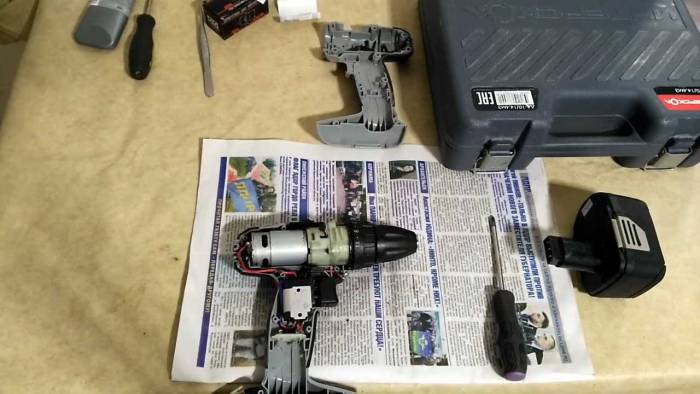

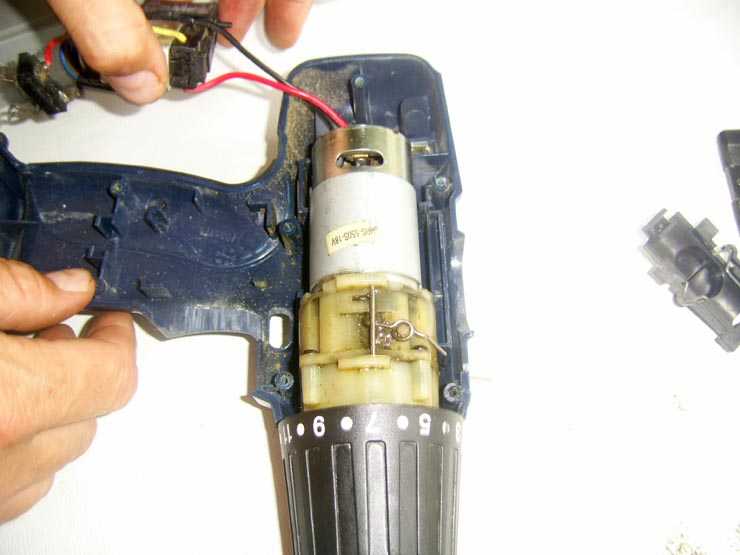

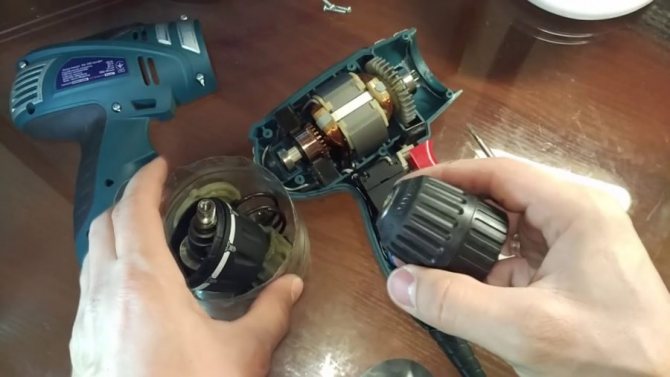

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

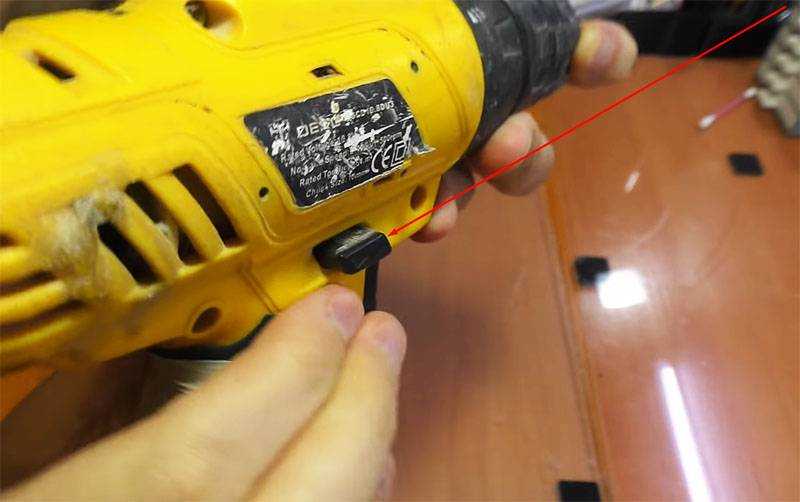

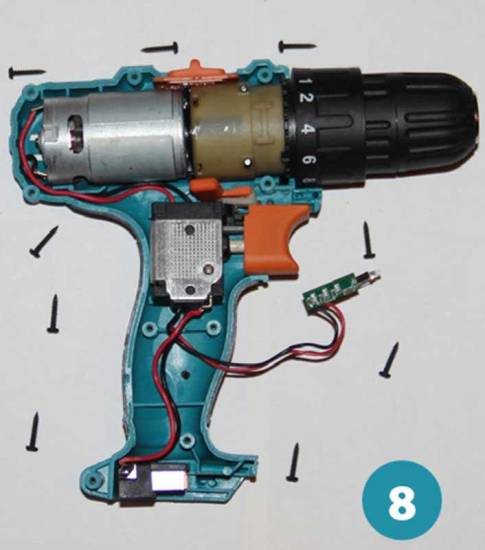

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

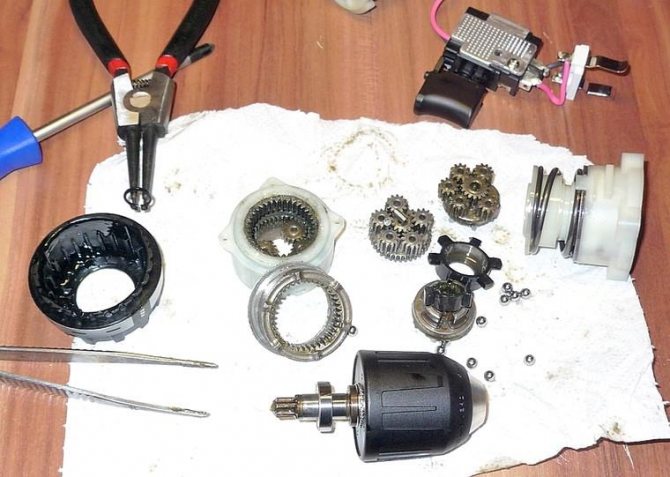

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Читайте также:

За какое время двигатель мощностью 4 квт

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

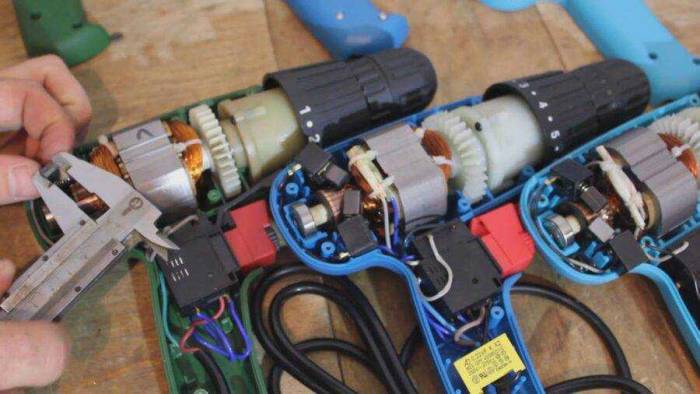

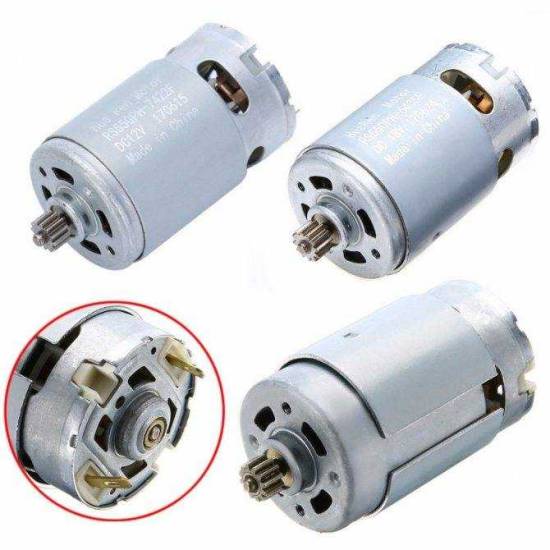

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

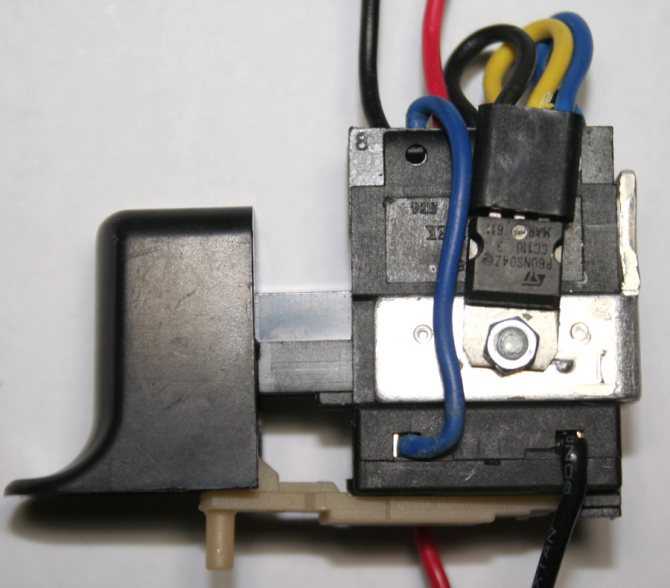

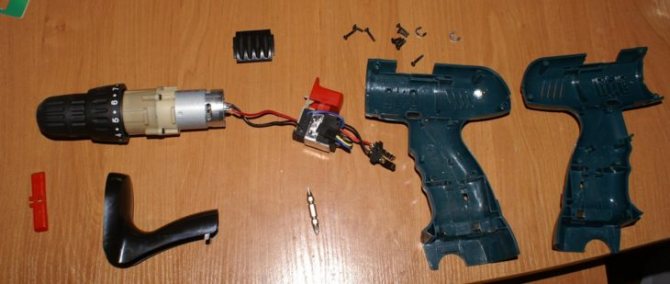

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

кнопка управления включением и выключением, а также регулировки оборотов;
рычаг плавного пуска;
кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Способы ремонта

В зависимости от локации поломки – муфта, редуктор, переключатель скоростей, патрон – принимается решение, что делать, если шуруповерт прокручивается под нагрузкой:

втулки, дефектный вал или подшипник подлежат замене на новые изделия с аналогичными оригиналу параметрами;
при отсутствии альтернативы шестерни могут быть отремонтированы, но лучшим решением станет установка новых или замена всего редуктора;
также верным выбором станет замена неисправного патрона.

Самостоятельный ремонт ответственных узлов редуктора не всегда возможен и оправдан. СЦ «Удачная техника сервис» выполнит ремонтные работы любой сложности намного быстрее, качественнее и по адекватной цене.

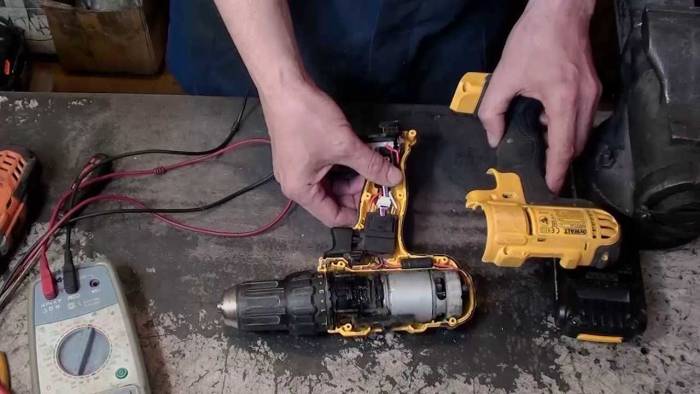

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Читайте также:

Как сделать развертку в солид воркс

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Сбой при переключении передач

Часто поломка редуктора ведет к отказу работы на первой передаче. Чтобы убедиться, что причина неисправности именно в этом, необходимо раскрыть корпус, демонтировать редуктор и снять заднюю крышку. При помощи пинцета отогнуть защелку и убрать пластину. Вынув все шестеренки, нужно внимательно осмотреть их. Как правило, в первую очередь выходят из строя пластмассовые зубья на корпусе, а не на шестеренках. Восстановление корпуса – дело неблагодарное, учитывая невысокую стоимость этой запчасти. Просто купите деталь с соответствующим артиклем и произведите сборку шуруповерта.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

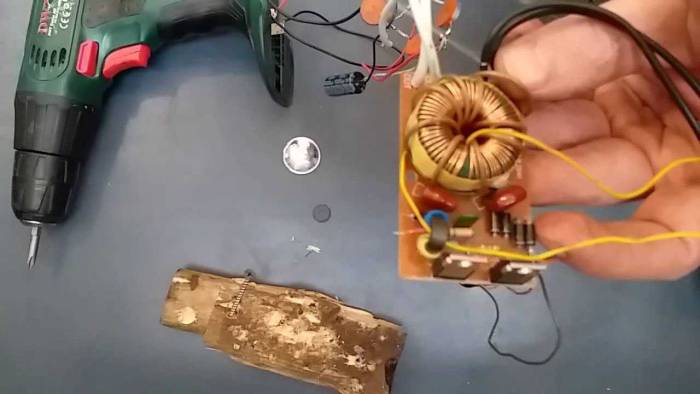

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

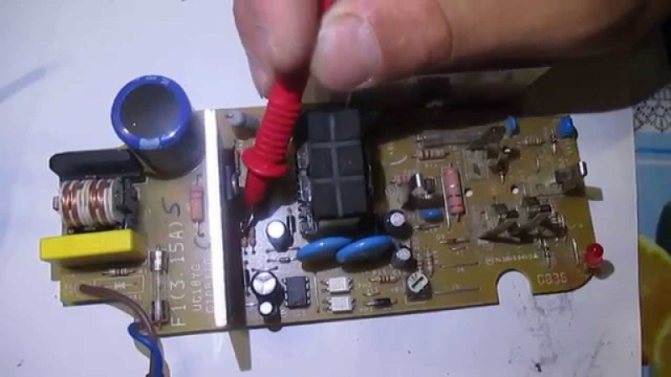

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Читайте также:

Сколько пересечений проезжих частей имеет этот перекресток

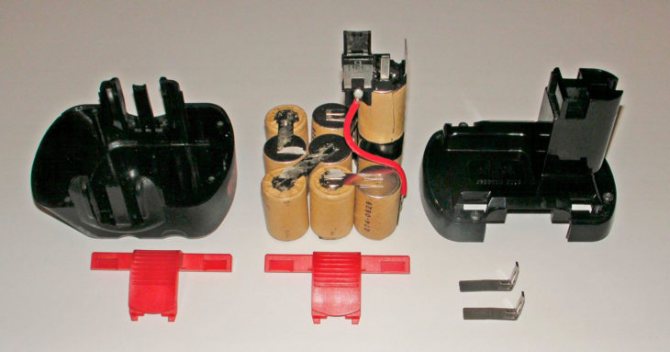

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.

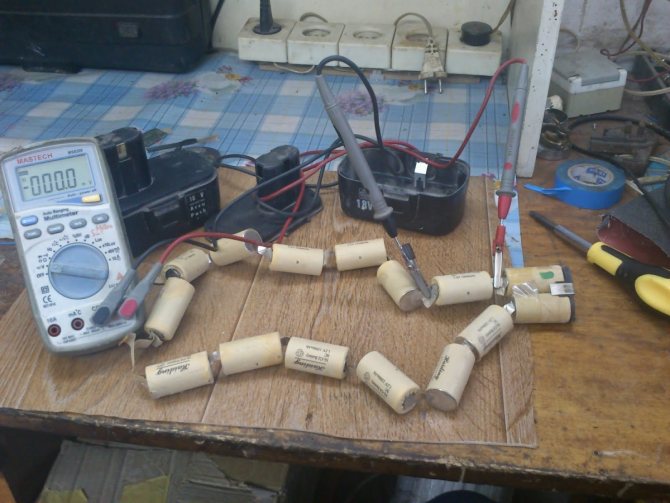

Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

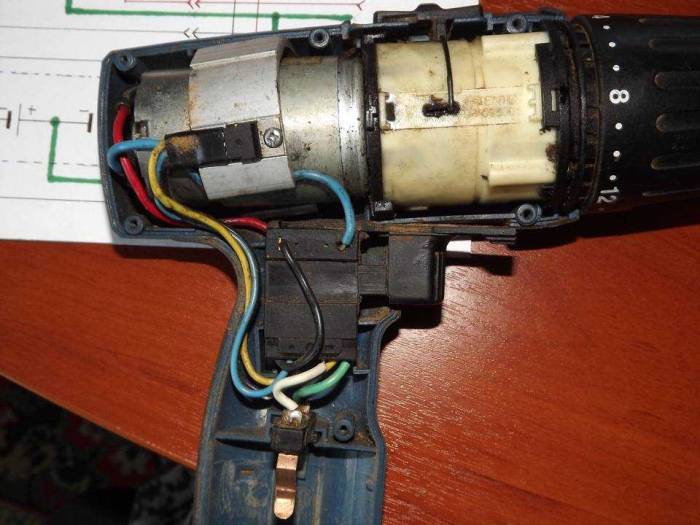

Проблемы с кнопкой

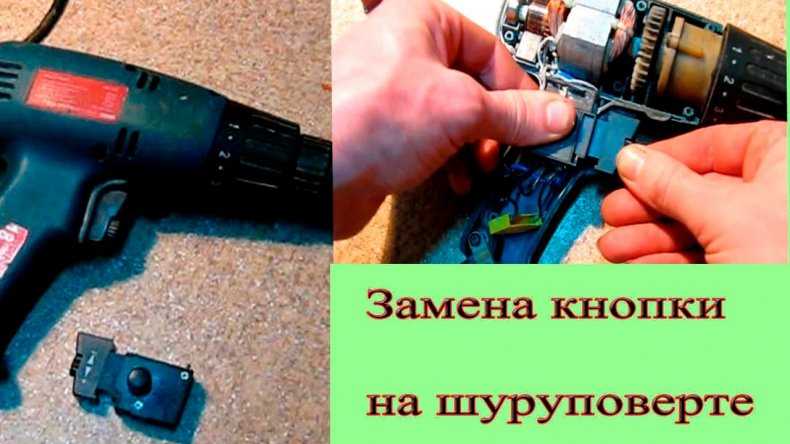

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

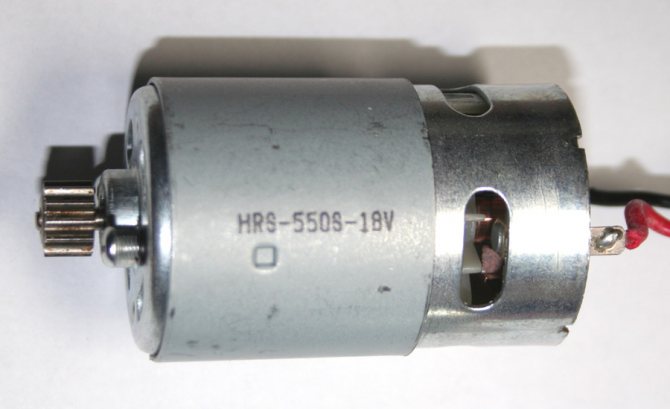

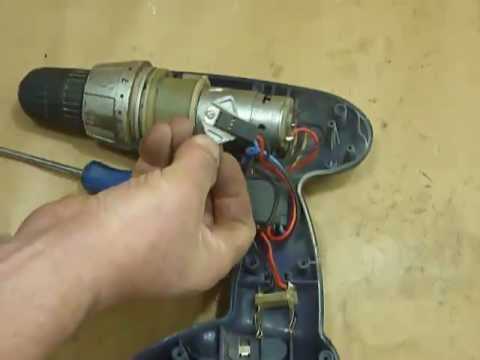

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

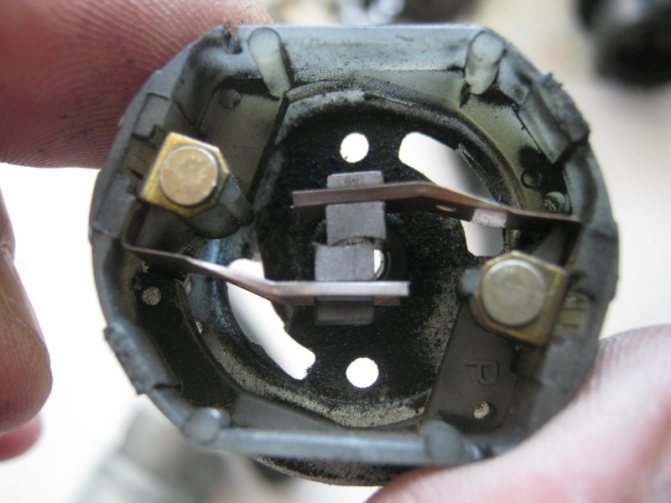

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

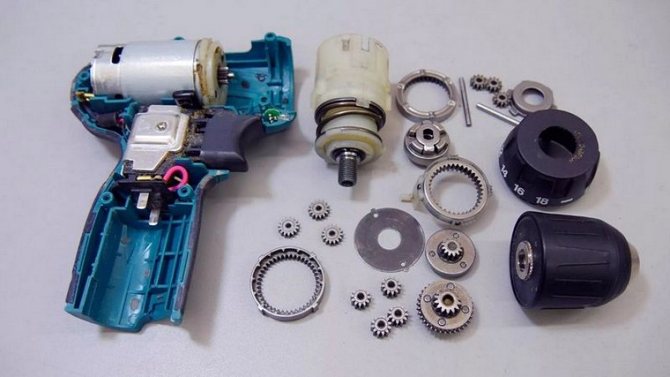

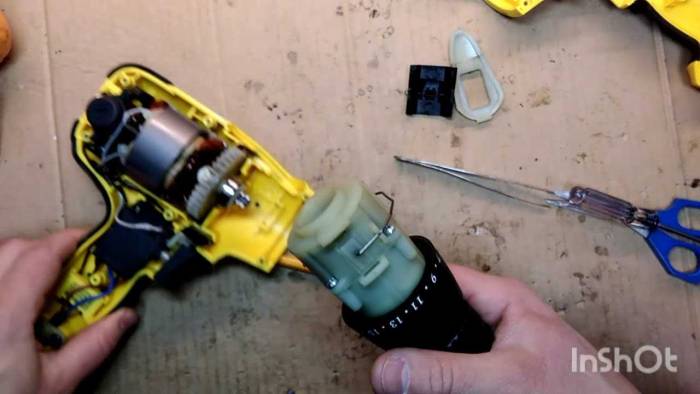

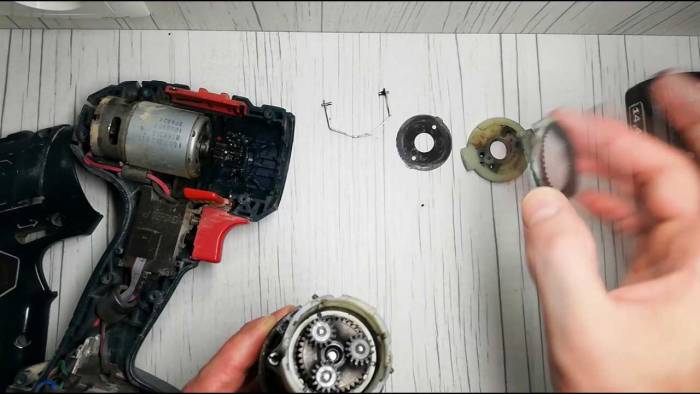

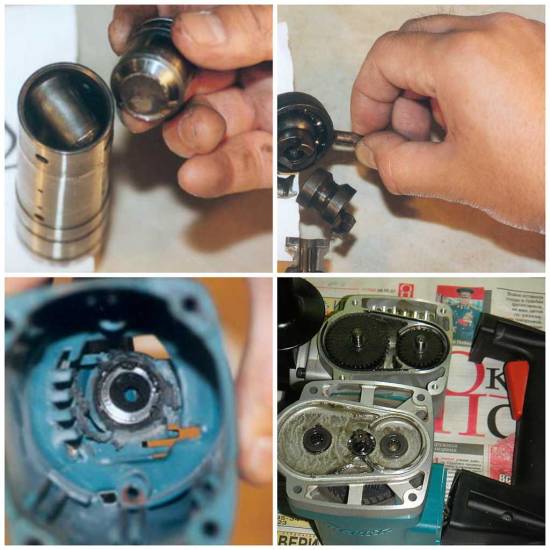

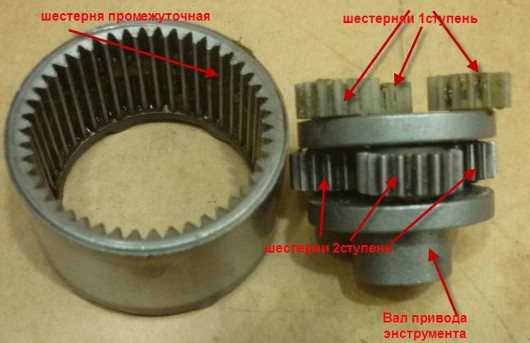

Редуктор

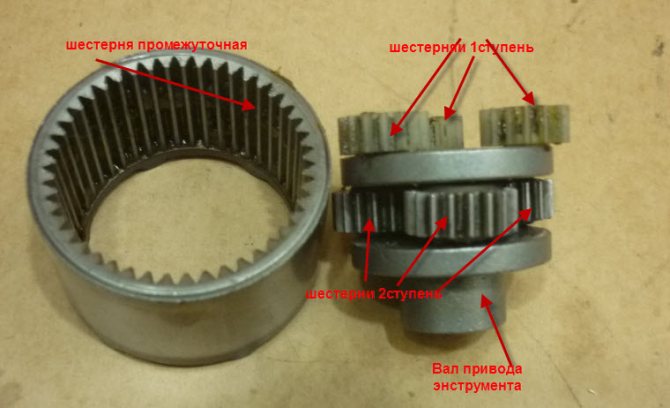

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

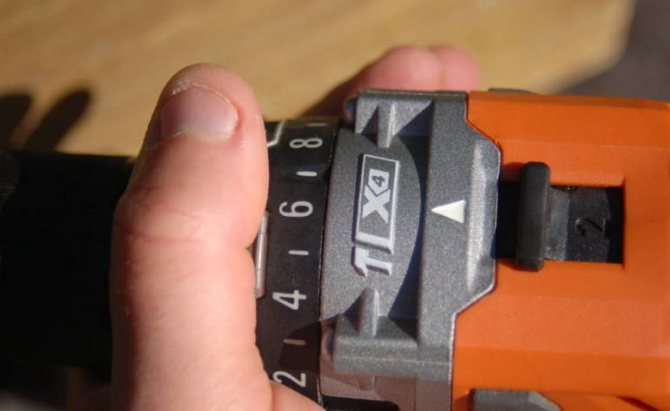

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

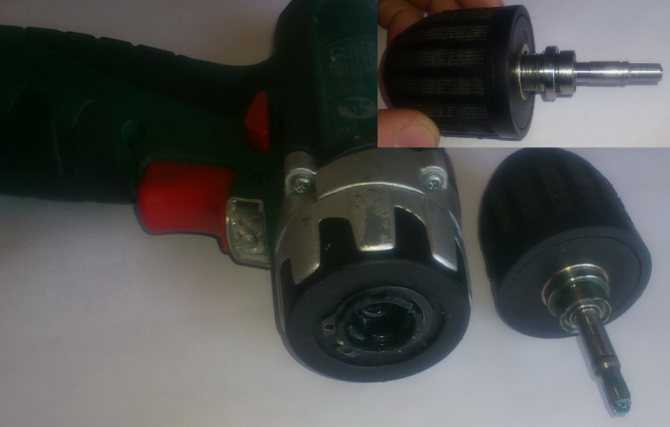

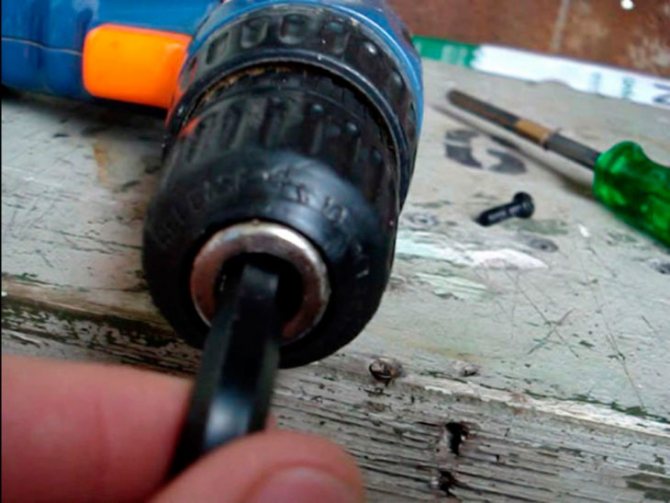

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления. Первый – Конус Морзе – обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

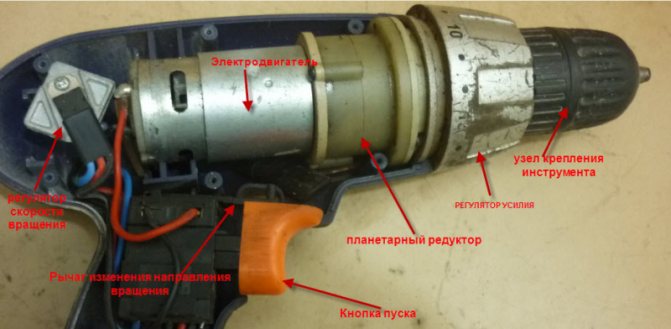

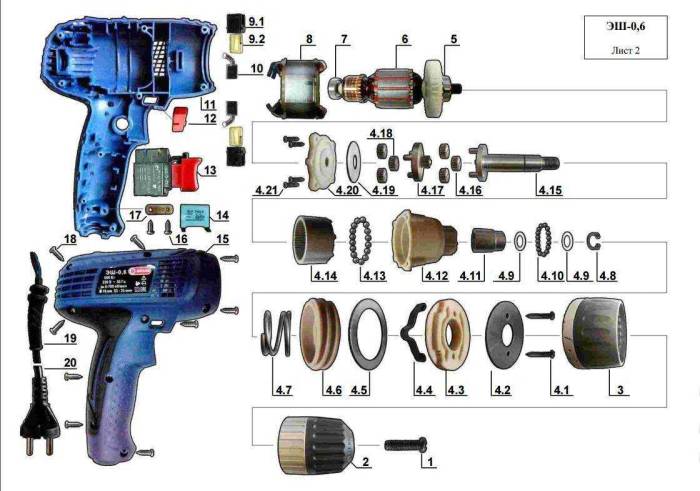

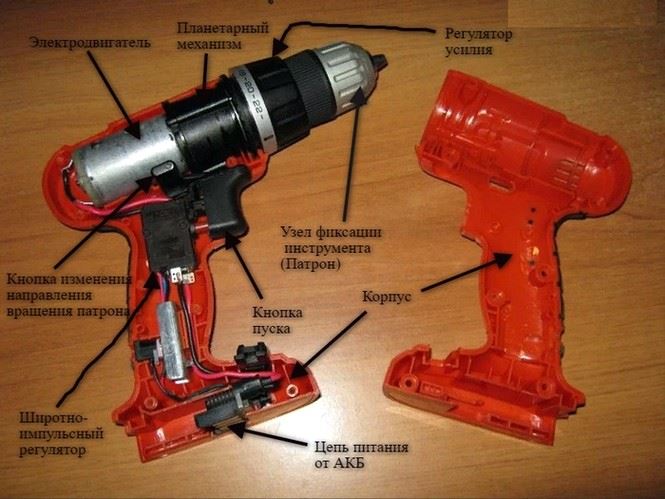

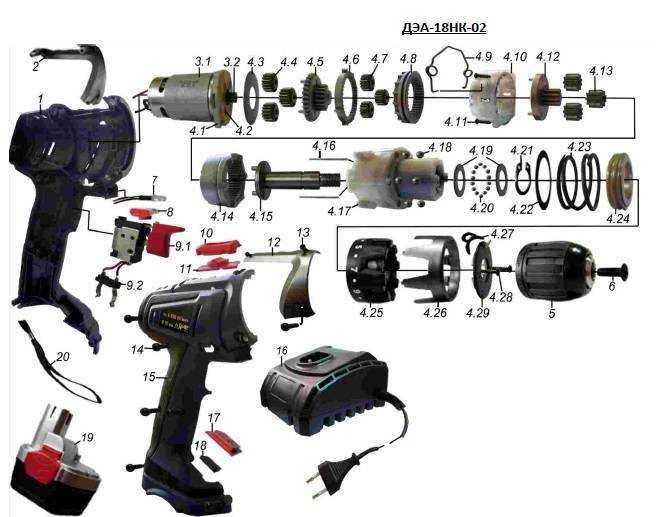

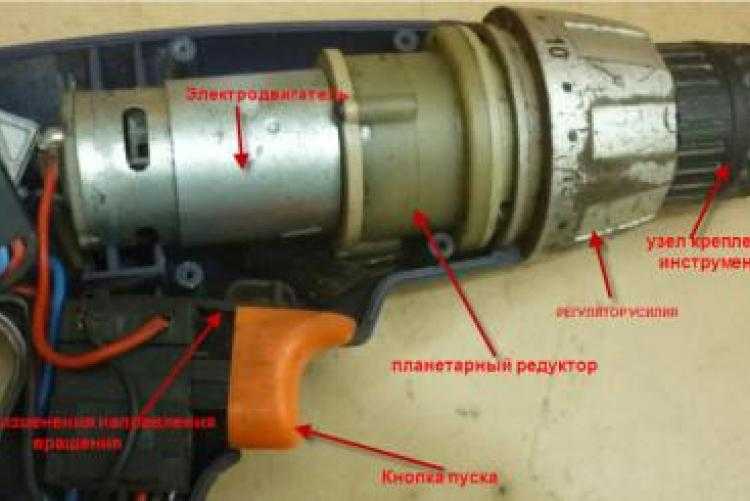

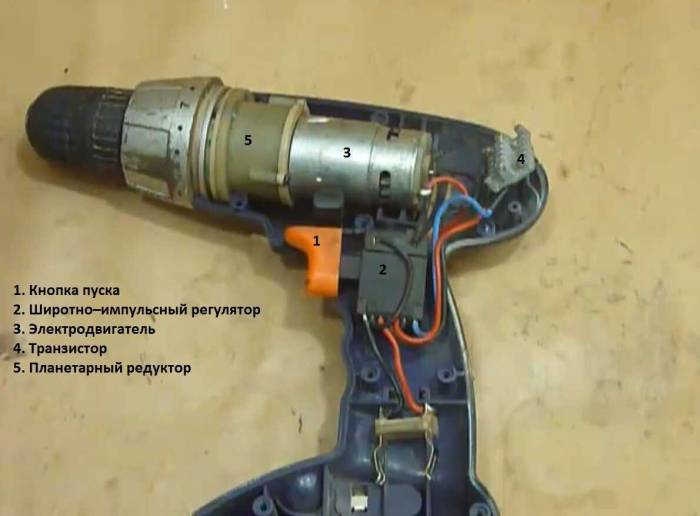

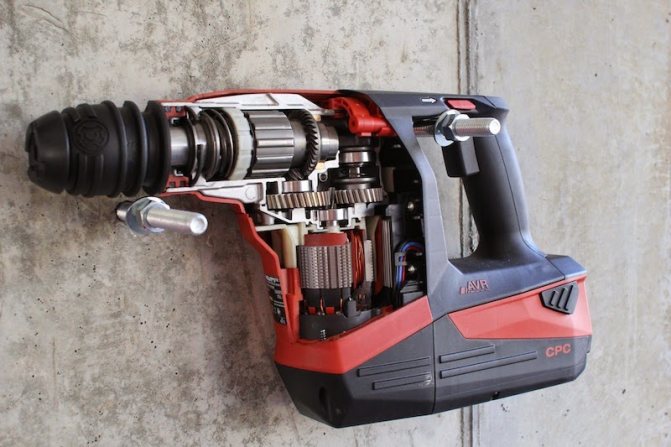

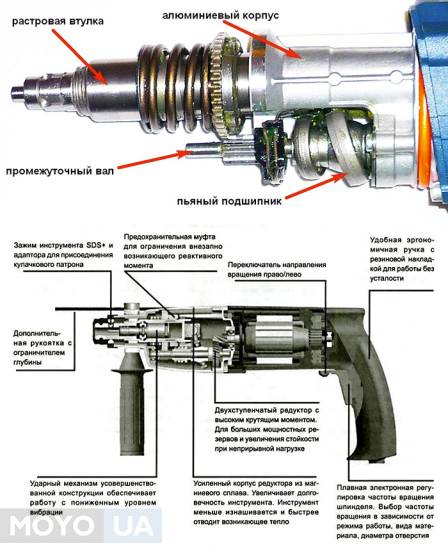

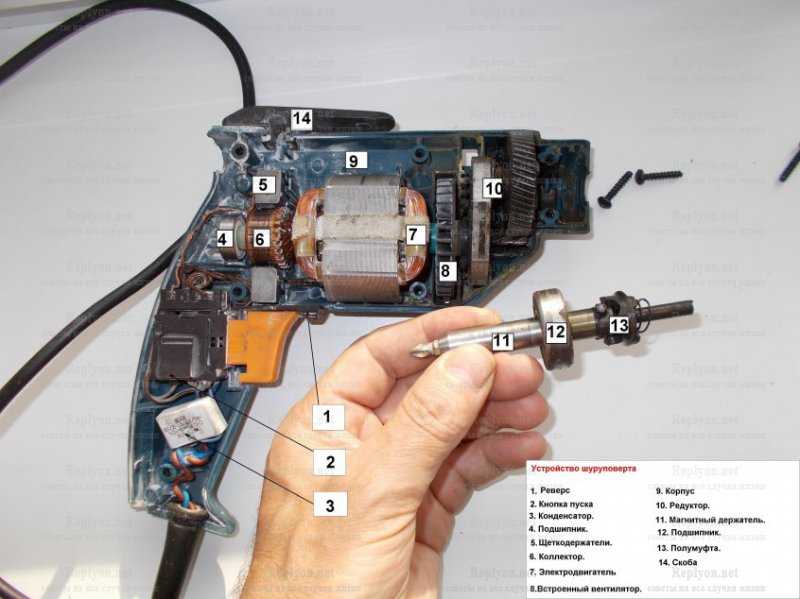

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

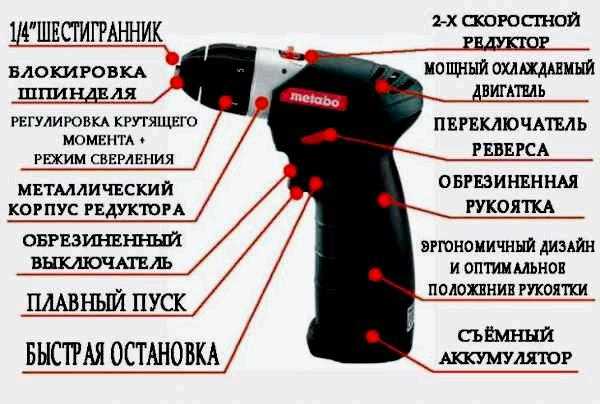

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

Проверка работоспособности электродвигателя

Последний на очереди для проверки — электродвигатель как самый сложный элемент электрической части. Если не обнаружены повреждения контактных и пусковых механизмов, а также нет сомнения в надежности пайки и целостности подводящих проводов, то проверке подвергается электродвигатель.

Схема зарядного устройства для шуруповерта.

Разборка двигателя начинается с извлечения якоря из статора. Производится визуальный осмотр контактной части коллектора и обмотки. Механические повреждения или электрическое замыкание и пробой изоляции провода заметны по изменению цвета и наличию копоти. Ремонт якоря самостоятельно не проводится. Его либо доверяют профессионалам, либо заменяют новым. Если визуально повреждений не обнаружено, то омметром производится проверка на работоспособность всех обмоток по отдельности.

Аналогично проверяется состояние обмоток статора. Ремонт его заключается в перемотке обмотки, тут придется воспользоваться услугами мастерской.

Износ щеток

Для диагностирования этой поломки нужно открутить болты на внешней стороне корпуса. Снять одну половину пластмассового кожуха. Извлечь переключатель реверса. Демонтировать и проверить редуктор. Плоскогубцами отогнуть фиксаторы задней крышки двигателя и извлечь щетки. Изношенность этих запасных частей будет видно невооруженным взглядом. С помощью паяльника необходимо расплавить контакты. Затем демонтировать все, что осталось от старых щеток. Тонкой отверткой отогнуть держатели. Установить комплект новых щеток и собрать инструмент.

Аккумулятор перестал заряжаться

Если после проверки контактов окажется, что цепь не имеет повреждений, а зарядное устройство исправно, придется менять аккумулятор. Чаще всего выходят из строя раньше, чем сам инструмент, дешевые батареи «старого образца» — никель-кадмиевые. Комплектация бывшего в использовании аппарата современным литий-ионным аккумулятором нецелесообразна: цена покупки будет выше, чем остаточная стоимость шуруповерта. Лучше подумать о приобретении новой модели инструмента.

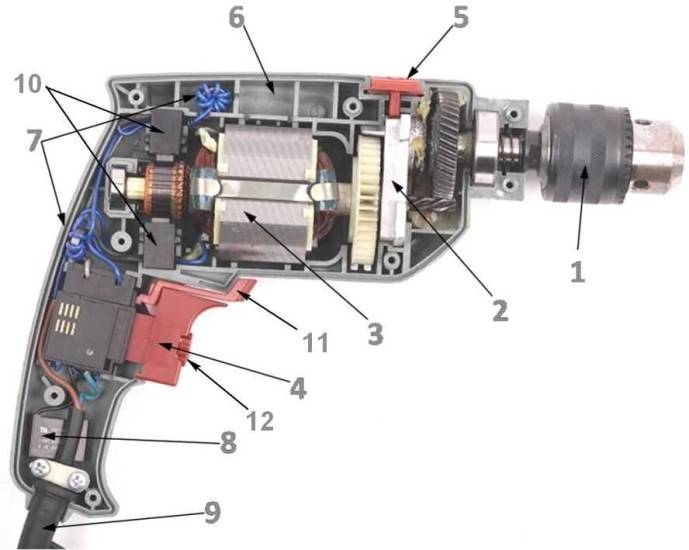

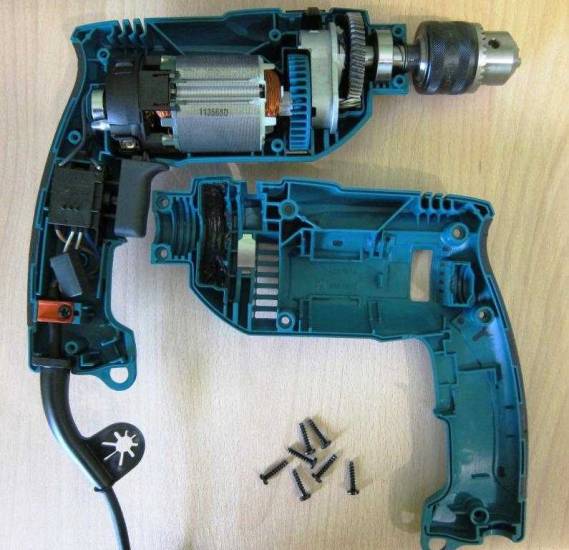

Дрель по неизвестной причине перестала работать? В чем может быть дело?

Причин поломки дрели, довольно много, начиная от стирания так называемых «щёток» до выхода всего механизма из строя.

Щётки служат долго, к примеру я на своём перфораторе, который работает постоянно и с большими нагрузками, последний раз менял щётки год назад.

Чаще всего ломается кнопка в дрели, ещё вилка приходит в негодность, бывает провод перебьёшь.

Начинать поиск поломки надо как раз, с этой самой вилки, вилки часто на современных дрелях не разборные, поэтому придётся менять её целиком.

Прощупайте весь провод дрели (естественно дрель надо отключить от электропитания), возможно провод был сильно перегнут и он порвался, внутри оплётки .

С кнопкой всё сложней, хотя можно попробовать запустить дрель напрямую, без кнопки (соединяем провода , одного цвета, которые входят и выходят с кнопки, запускаем дрель).

Если сгорел весь двигатель, то по запаху сможете понять что дело плохо (у сгоревшего двигателя, свой специфический запах, его ни с чем не перепутаете), надо нести двигатель на перемотку, или покупать новый.

Если дрель пытается работать, двигатель, кнопки, вилка, провод, значит в порядке, сломался механизм дрели, такая поломка самостоятельно не исправляется, нужны запчасти, причём оригинальные, они не ремонтируется, они подлежат полной замене.

Так просто не определишь, ведь перед остановкой были какие то характерные признаки по которым можно было определить, что с ней случилось.

Например — дрель потеряла мощность, стала работать рывками, захрипела и перестала включатся вообще! — стёрлись щётки, нужно ставить новые!

Например — при включении нужно было пошатать кнопку или нажать её несколько раз — тут понятно, нужно менять кнопку пуск!

Например — при работе появился дым и гарь, после чего дрель перестала работать и больше не работает — тут тоже понятно перегорела обмотка статора или ротора, нужен серьёзный дорогостоящий ремонт!

Например — дрель работала нормально, но периодически делала рывки — тут нужно смотреть кабель, вилку возможно где то они получили повреждение, а так же возможно отламывание провода в самой дрели от контактов на кнопке пуска, либо их ослабевание нужно смотреть и устранять.

Сбой при переключении передач

Износ щеток

Аккумулятор перестал заряжаться

Полезность и удобность использования шуруповерта при ремонте в доме не вызывает сомнения. С помощью этого инструмента намного ускоряется и облегчается соединение деревянных элементов. Ремонт шуруповертов, производимый самостоятельно, стал необходимостью для многих.

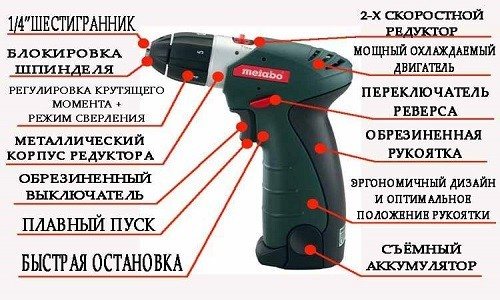

Схема устройства аккумуляторного шуруповерта.

Любой, даже самый качественный, инструмент когда-нибудь выходит из строя. Для этого существует множество причин. Ремонт автоматического шуруповерта не является исключением из правил, это вполне закономерное явление, и к нему надо подготовиться заранее.

Неисправности шуруповерта не подлежащие ремонту

Возможные неисправности и конструктивные особенности шуруповертов

Шуруповерт используется для закручивания (выкручивания) крепежных элементов (в основном, шурупов). Он иногда применяется для сверления, но это нежелательно и может привести к выходу из строя. В отличие от дрели, шуруповерт имеет механизм прекращения вращения при возникновении нагрузки; кроме того, скорость вращения его патрона заметно ниже, чем у дрели.

Несмотря на многообразие видов и форм, все шуруповерты имеют очень похожие конструкции, которые отличаются в основном качеством сборки, внешним видом и компоновкой элементов. Основные элементы: корпус с ручкой; патрон, установленный на валу; электрическая и механическая части.

Шуруповерты могут питаться электроэнергией от сети или собственных аккумуляторов. В общем случае, электрическая часть включает электродвигатель, механизм реверса вращения (рычажок переключения направления); пусковой механизм (кнопка) с регулятором оборотов и шнур питания от сети или аккумулятор. Чаще всего при питании от электросети используется коллекторный однофазный двигатель переменного тока на напряжение 220 В. Для запуска двигателя применяется пусковой конденсатор. Сам двигатель состоит из статора, коллекторного ротора и контактных щеток. Вращение от вала двигателя на основной вал с патроном передается через редуктор.

Схема соединения аккумуляторов шуруповерта.

Пусковой механизм совмещает пусковую кнопку и регулятор мощности. Регулятор выполнен на базе транзистора и изменяет силу тока, подающего на контактные щетки электродвигателя. За счет изменения входного тока обеспечивается регулирование скоростью вращения электродвигателя. Кнопка пуска выполнена так, что изменение усилия ее нажатия приводит к изменению сигнала на транзистор регулятора мощности.

Переключатель направления кручения патрона обеспечивает реверс двигателя. Это осуществляется перемещением рычажка, за счет чего производится перевод контактных элементов на вводных соединителях, что изменяет полярность сигнала.

Основу механической схемы шуруповерта составляет редуктор, система подшипников и механизм ограничения нагрузки. Редуктор планетарного вида установлен для снижения числа оборотов, при передаче вращения от электродвигателя к патрону. Основа редуктора – шестерни (кольцевая и солнечная); сателлиты и водило, причем их число определяется количеством ступеней скорости вращения патрона. В бытовых инструментах обеспечиваются 2 или 3 ступени. Работа планетарных редукторов основана на том, что солнечная шестерня, закрепленная на валу электродвигателя, приводит во вращение сателлит, который с помощью водила вращает кольцевую шестерню, закрепленную на основном валу. При передаче вращения (от шестерни с меньшим диаметром к шестерне с большим диаметром) скорость вращения уменьшается.

Механизм регулирования (ограничения) усилия изменяет нагрузку, прилагаемую к крепежному элементу. Регулятор способен функционировать в пределах до 15 позиций, и это дает возможность оптимизации процесса при вкручивании крепежных элементов в материалы различной плотности и прочности. Особую роль играют подшипники, в которых размещены все крутящиеся валы. Они обеспечивают плавность и надежность работы всех вращающихся элементов инструмента.

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

никель-кадмиевые;
литий — ионные;
никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Основные неисправности шуруповертов и их устранение

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

Износ щеток.
Поломка патрона.
Неисправность кнопки включения.
Заклинивание редуктора.

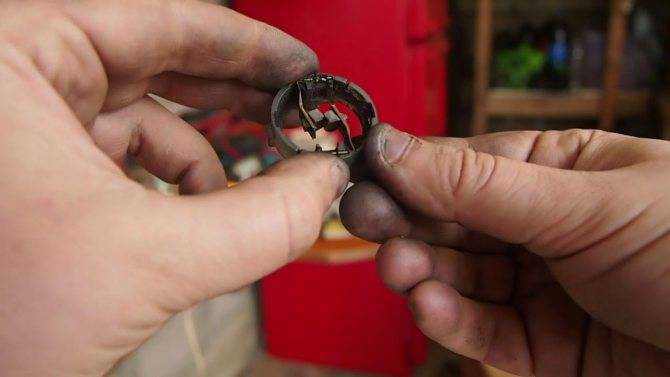

Замена щеток шуруповерта

Одна из причин тому, что шуруповерт перестал работать, заключается в сильном износе щеток. Все электродвигатели имеют коллекторно-щеточный узел для передачи энергии на обмотки якоря, в качестве такового используются специальные контакты. Они изготавливаются из графита или угля, которые не создают высокую силу трения с металлом и, как следствие, минимизируют нагрев.

Ремонт щеточно-коллекторного механизма

При отказе инструмента не стоит начинать разборку шуруповерта, поскольку зачастую причиной тому может стать неисправность АКБ или его полная разрядка. Если при замене батареи изменений в работе не произошло, то причина наверняка кроется именно в износе щеток. Для начала необходимо измерить сопротивление между ними. При его значении около 0 можно говорить, что поломка кроется не коллекторном узле. Но если показания мультиметра указывают на разрыв цепи, то аккуратно прижимаем держатель щеток и проворачиваем патрон. Неизменность цифр на тестере непременно показывает, что контакт не восстановился. Потому следует произвести ремонт двигателя шуруповерта, а в частности, замену щеток.

Необслуживаемый моторчик шуруповерта

На традиционном обслуживаемом моторчике все предельно просто: извлекаем изношенный комплект щеток и устанавливаем новый. С необслуживаемыми моделями немного сложнее, так как для их разборки нежно отогнуть завальцованные держатели пассатижами. После демонтажа крышки при помощи мощного паяльника, припоя и пасты необходимо облудить три необходимые точки. Далее предварительно перерезав проводки, извлекаем старые щетки и припаиваем новые.

Ремонт патрона шуруповерта

Несмотря на большую вариативность моделей, практически все они оснащены обычными быстрозажимными патронами. Для ремонта потребуется небольшой набор слесарных инструментов. Демонтаж этого узла начинается с выкручивания центрального винта с левой резьбой, который крепит патрон к ведущему валу. Далее переключаем кнопку изменения направления вращения вала и сильным рывком против часовой стрелки снимаем узел с конуса.

Ремонт патрона шуруповерта

Ввиду того, что патрон шуруповерта представляет собой достаточно сложный механизм с массой мелких деталей, его ремонт с заменой отдельных частей проблематичен ввиду отсутствия ремкомплектов в свободном доступе. Потому в домашних условиях можно произвести демонтаж и установку нового патрона, а ремонт патрона шуруповерта лучше всего доверить специалистам сервисного центра.

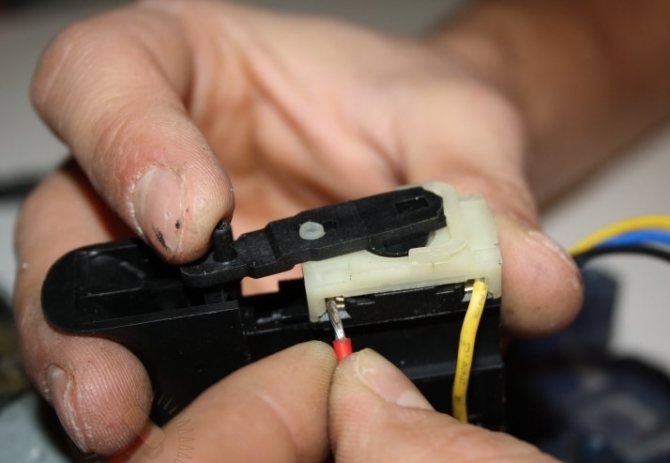

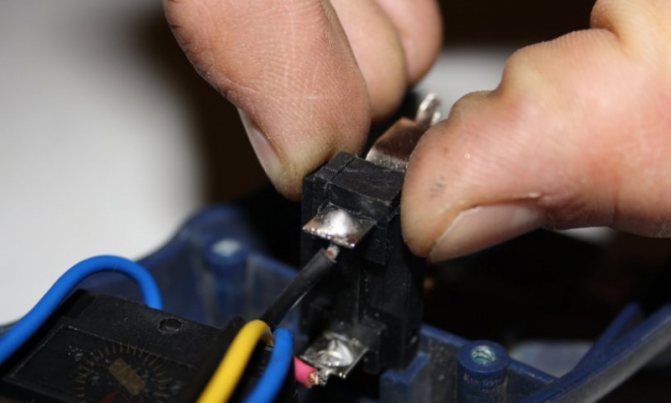

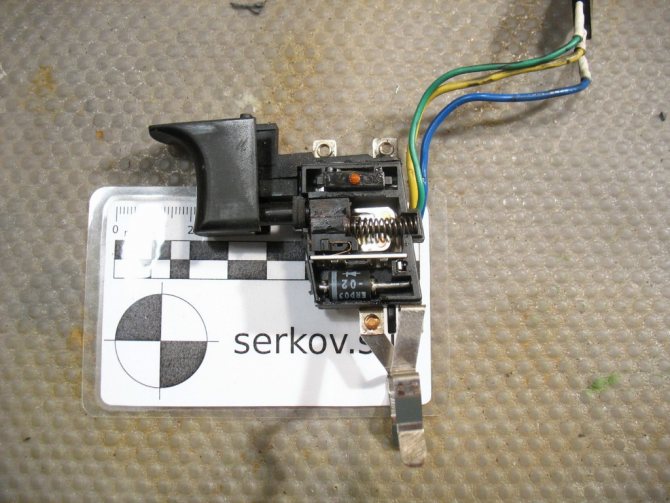

Ремонт кнопки включения

В большинстве случаев найти подходящую кнопку включения шуруповерта не так просто, поскольку требуется сделать заказ в сервисном центре и ждать неопределенное количество времени. Потому для многих пользователей отличным выходом станет ремонт шуруповерта своими руками. В первую очередь производим разборку инструмента и демонтаж нажимного механизма.

Ремонт кнопки включения

Как правило, на большинстве моделей кнопка включения имеет красный или оранжевый цвет, но это зависит от конкретного производителя. Далее снимаем защитный корпус посредством ножа или плоской отвертки. Аккуратно, двигаясь по кругу, освобождаем пластиковые защелки и освобождаем механизм реверса. На следующем этапе высвобождаем элемент включения посредством паяльника. Разогреваем места пайки и разъединяем на две части корпус.

Удерживая пружину, извлекаем механизм включения и осматриваем контактные площадки, которые в процессе эксплуатации подвергаются истирающим воздействиям. В большинстве случаев причиной их износа является плохое качество металла. Зачастую именно в этом кроется причина отказа кнопочного механизма.

Устранить эту проблему можно путем очистки этих площадок с помощью наждачной бумаги и ваты. После восстановления свойств контактов производим сборку кнопки включения шуруповерта в обратном порядке разборки.

Основные неисправности шуруповертов и их устранение

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

Износ щеток.
Поломка патрона.
Неисправность кнопки включения.
Заклинивание редуктора.

Замена щеток шуруповерта

Ремонт щеточно-коллекторного механизма

Необслуживаемый моторчик шуруповерта

Ремонт патрона шуруповерта

Ремонт кнопки включения

Особенности ремонта шуруповерта, если он не крутит или плохо крутит

Перед началом ремонта нужно все подготовить. Есть несколько правил и рекомендаций, которых стоит придерживаться при ремонте:

если требуется замена деталей, необходимо покупать только оригинальные комплектующие, выпущенные производителем инструмента;
после разборки инструмента стоит проверить все, так как поломок может быть несколько;
после ремонта необходимо проверить фиксацию всех деталей.

Если прибор плохо крутит или работает медленно, выявить неисправность и отремонтировать его можно без привлечения специалиста. Сначала необходимо диагностировать причины, проверив все детали устройства, после чего приступить к устранению проблемы. Если же устройство на гарантии, рекомендуется обратиться с поломкой в сервисный центр.

Самая распространённая поломка: на что обратить внимание в первую очередь

Двигатели шуруповёртов, если это не дешёвый китайский ширпотреб с претензией на «фирму», работают очень долго. А вот регуляторы оборотов в подобном электроинструменте – проблемный узел. И поломки у них бывают разнообразными. Шуруповёрт может попросту перестать работать или, наоборот, будет вращаться на максимальной скорости без возможности отключения. Поэтому если у домашнего мастера есть шуруповёрт, к которому он привык, то лучше иметь для него кнопку с регулятором про запас.

В сегодняшнем примере будет рассмотрена подобная проблема.

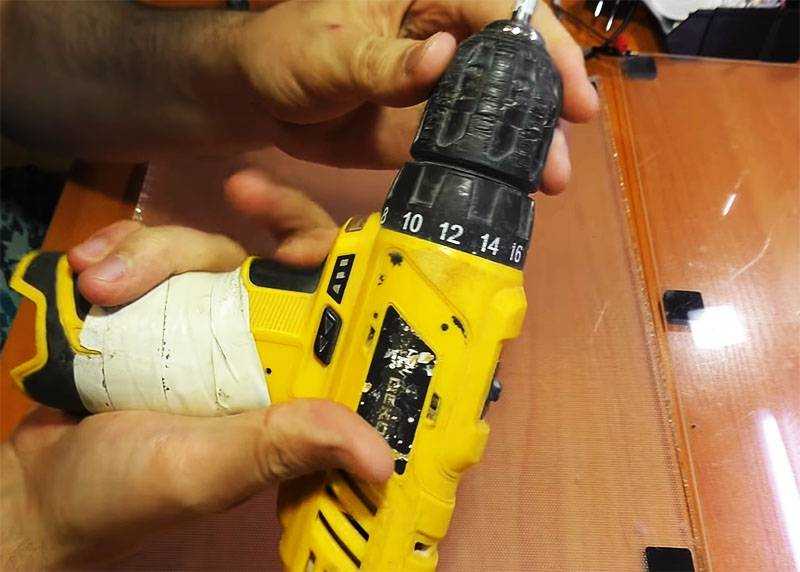

ФОТО: YouTube.comЛюбимый и привычный для руки шуруповёрт, который нужно отремонтировать

Проблема данного шуруповёрта в том, что в нём перестала работать кнопка реверса (заклинила в одном положении), и к тому же инструмент перестал выключаться. Стоит установить в него аккумуляторную батарею, патрон начинает вращаться на максимальных оборотах, совершенно не реагируя на нажатие клавиши. Что ж, есть необходимость понять, в чём проблема, и по возможности её устранить. Как говорится, вскрытие покажет.

ФОТО: YouTube.comКнопка реверса заклинила в одном положении и не желает нажиматься

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

Возникновение посторонних звуков
Вибрация и бой зажимного патрона
Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

Вал редуктора искривляется от воздействия больших нагрузок
Рабочие поверхности шестерней изнашиваются
Изломывается штифт, на котором крепятся сателлиты
Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

Неправильная эксплуатация инструмента
Сильные нагрузки, на которые не рассчитан прибор
Отсутствие смазки
Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

Детали планетарного редуктора шуруповерта

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

а) искривление вала редуктора;
б) износ шестерен редуктора;
в) выход из строя опорного подшипника вала редуктора;
г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
Раскручивание корпуса и извлечение фиксирующей шайбы.
Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Шуруповёрт не крутит под нагрузкой: причины, ремонт, этапы и особенности

Одной из достаточно частых поломок шуруповёртов является отсутствие вращения патрона под нагрузкой.

Многие владельцы в таких случаях приобретают новый инструмент. Однако в чём же заключается причина поломки, как её устранить, если нет возможности покупки нового шуруповёрта?

Причины поломки

Самой простой причиной поломки является изношенный аккумулятор, который под нагрузками не способен выдавать необходимый ток. В таком случае достаточно приобрести новый блок, зарядить его, подсоединить и включить инструмент.

Другой причиной неисправности является превышение допустимых нагрузок, небрежное отношение с шуруповёртом или износ запчастей, в результате которого пришли в негодность шестерни редуктора. Для этого придётся выполнить ремонт, а перед тем, проверить, есть ли нужные запчасти для электроинструмента на aziatool.com производителя или нет.

Третьей причиной поломки является перегорание одной из обмоток электродвигателя или износ щёток. В таком случае шпиндель без нагрузки может иногда даже не запускаться, так как не развивается начальный крутящий момент, чтобы провернуть редуктор. Полная замена двигатели или щёток по кругу решит проблему.

При наличии слышимого шума в процессе переключения скоростей, стоит обратить также внимание на соосность валов, наличие внешних повреждений шестерен, посторонних предметов внутри механизмов.

Почему шуруповерт останавливается под нагрузкой

Kolobov_Semyon Шуруповерты 979 просмотров Вопрос задан 1 год назад

Ответов на вопрос: 11

Замерьте при нагрузке. Холостые, могут и держать.

вольтметром под нагрузкой? Или с открытыми клеммами?

Скорей всего маленькая ёмкость аккумулятора. Стоит заменить.

Исправны но дохлые.

показатель вольтажа- не есть показатель заряда. Этому в школе учат. Шуруповёрт работает не от напряжения, а от тока.

могла воткнуть одна банка..

Вольтметром не всегда удаётся проверить степень заряженности аккумуляторов.

Не обязательно. всегда напряжение надо мерять при нагрузке.

Ну школа же, физика! Подсоедини вольтметр к батарейке, и нажми на старт, все увидишь.

Одного вольтметра недостаточно, чтобы оценить аккумулятор. Ты сначала нагрузи его тем сопротивлением, с которым ему предстоит работать, а уж потом меряй напряжение. Если держит — то будет жить еще. Если нет, то уже умер. Держать напряжение без нагрузки может и дохлый аккумулятор
