Шкода октавия где находится датчик коленвала

Как поменять датчик коленвала на Шкоде 1.6 и где он находится

Сначала надо отсоединить клему (что бы не словить ошибку).
А так же понадобится ключ на 10 (головка) и салфетка либо перчатка.

ШАГИ:

1) необходимо снять штекер датчика, для этого необходимо нажать фиксатор на штекере. Находится соединение слева от масленого фильтра (черненький штекер отсоединяется от белого, там защелка).

2) вытаскивает белый разъем из фиксатора который держит его ( нужно просто потянуть и он выйдет из фикстора).

3) справа от фильтра в глубине находится сам датчик (лучше взять салфетку или перчатку и протереть все вокруг, что бы грязь не попала во внутрь).

4) берем головку на 10 с удлинителем что бы было удобней выкручивать и выкручиваем болтик, аккуратней не уроните его (лучше подставить вторую руку, что бы болт упал в нее, а не искать под машиной или на защите двигателя).

5) вытаскиваем датчик.

6) вставляем новый и закручиваем и соединяем разъем.

Если есть вопросы по длине шнурка датчика, то 20 см подойдет (такой же длины как установлен с завода, можно длинее, только будет болтать).

1) Черный колпачок — это фишка и она отсоединяется.
2) Серый трезубец под белым пластиком это фиксатор и нужно просто потянуть на себя.
3) ну сам датчик с болтом на 10. Стандартная длина 20 см.

Шкода октавия где находится датчик коленвала

Vova949 » Пт, 29 дек 2017, 8:41

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

ingenieurA85 » Пт, 29 дек 2017, 11:46

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

Vova949 » Пт, 29 дек 2017, 16:04

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

stab » Чт, 04 янв 2018, 0:55

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

Виття » Чт, 04 янв 2018, 17:46

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

stab » Чт, 04 янв 2018, 23:45

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

Виття » Пт, 05 янв 2018, 14:54

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

stab » Пт, 05 янв 2018, 18:02

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

stab » Пн, 08 янв 2018, 1:51

Re: ПЛИЗ. Нужна помощь! Где датчик коленвала?

Vova949 » Сб, 20 янв 2018, 20:28

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 11

Расположение датчиков системы управления двигателем Skoda Octavia

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
Датчик установлен в задней части блока цилиндров двигателя.
При вращении коленчатого вала меняется магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на управление двигателем.
Неисправность этого датчика вызывает полный отказ системы управления двигателем: при отсутствии его сигнала двигатель пустить невозможно.

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик кислорода. Кислород, содержащийся в отработавших газах, реагирует с чувствительным элементом датчика, создавая разность потенциалов на выходе датчика. Разность потенциалов изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

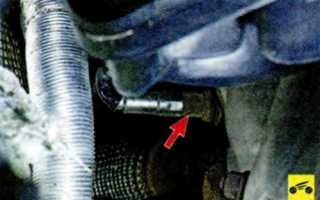

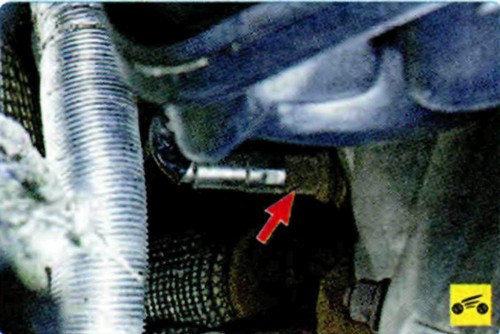

Управляющий датчик концентрации кислорода установлен на коллекторе системы выпуска. Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент и дополнительно двигатель оборудован системой подачи дополнительного воздуха, основное назначение которой обеспечение норм токсичности выхлопа при холодном старте двигателя
Отслеживая выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси; если богатая (высокая разность потенциалов) — команда на обеднение смеси.

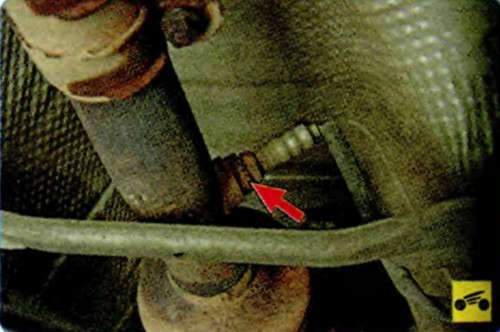

Диагностический датчик концентрации кислорода установлен после нейтрализатора, работает по тому же принципу, что и управляющий датчик, и полностью с ним взаимозаменяем. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода указывает на присутствие кислорода в отработавших газах после нейтрализатора. Эффективность работы нейтрализатора оценивается блоком управления двигателем путем сравнения сигналов управляющего и диагностического датчиков. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Одинаковые показания указывают на неисправность нейтрализатора.

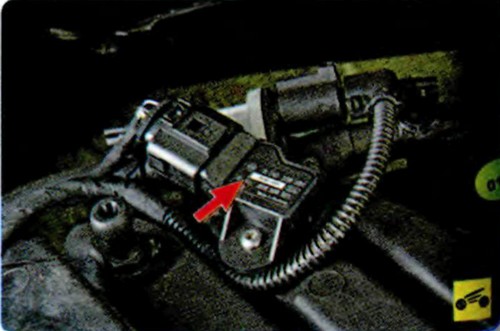

Датчик абсолютного давления и температуры во впускном коллекторе фиксирует изменение давления и температуры во впускном коллекторе в зависимости от изменения нагрузки и оборотов двигателя и преобразует его в напряжение выходного сигнала. В зависимости от информации, полученной от датчика, ЭБУ регулирует количество впрыскиваемого топлива и угол опережения зажигания.

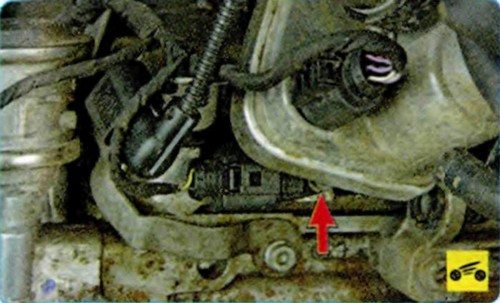

Датчик положения распределительного вала (датчик фазы) индуктивного типа установлен в задней части головки блока цилиндров за дроссельным узлом. При вращении распределительного вала выступы на его задающем диске изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Сигналы датчика используются ЭБУ для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности в цепи датчика положения распределительного вала ЭБУ заносит в память ее код и включает сигнальную пампу.

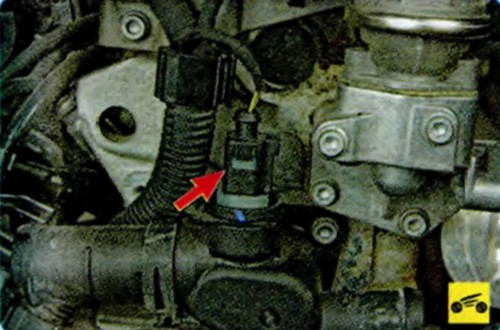

Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости и выдает сигнал на блок управления. Датчик выполнен в виде термистора, чувствительного к изменению температуры Электрическое сопротивление датчика уменьшается с повышением температуры. ЭБУ обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

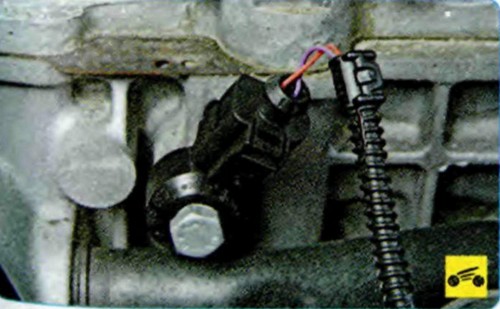

Датчик детонации прикреплен к верхней части блока цилиндров со стороны впускной трубы и улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

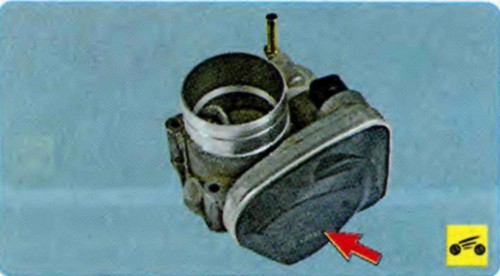

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле (под крышкой) и связан с осью дроссельной заслонки
Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается, напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки
При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает сигнальную лампу системы управления двигателем и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и по сигналам датчиков температуры и абсолютного давления воздуха во впускном коллекторе.

КАК СНЯТЬ ДАТЧИК КОЛЕНВАЛА НА SKODA OCTAVIA A5

Датчик коленвала на Skoda Octavia A5 можно снять, следуя нескольким простым шагам. Сначала необходимо отключить отрицательный кабель аккумулятора. Затем удалите защитный щиток из подвески двигателя и отверните болты, крепящие масляный фильтр.

Затем можно отсоединить ремни от генератора и привода АКПП, чтобы получить доступ к датчику коленвала. Отсоедините соответствующий разъем из датчика и снимите его, используя специальный ключ. При установке нового датчика не забудьте использовать уплотнительное кольцо.
