Манометр

Манометр — это устройство для измерения давления газа или жидкости в замкнутом пространстве.

В зависимости от конструкции манометра, он может измерять давление воздуха, газа, пара или жидкости.

Манометры используют в газопроводах, водопроводах, котлах отопления, компрессорах, баллонах, автоклавах и так далее.

Многие путают манометр в барометр. Барометр показывает давление, но только атмосферное, а манометр измеряет давление, с которым жидкость, газ, пар или воздух давит на стенки замкнутого пространства.

Единица измерения давления является паскаль (Па). Паскаль отражает силу в 1Н, которая действует равномерно на площадь 1 квадратный метр.

Манометры могут применяться для измерения таких значений, как: давления, которое ниже атмосферного, избытка давления, атмосферного давления, разницы давлений.

Манометр используют для следующих целей:

• для накачиваний шин автомобилей;
• для обслуживания систем отопления и кондиционирования;
• для мониторинга давления в пневматических агрегатах на производстве;
• в гидравлических узлах;
• в газодобывающей и нефтяной промышленностях;
• для обслуживания двигателей, например, в морских судах.

Главное и основное назначение манометра — это мониторинг и информирование о недостаточном или избыточном давлении газа, воды или пара. В промышленной сфере также используют манометры с функцией сигнального предупреждения, которые могут предотвратить техногенные катастрофы, взрывы.

Конструкция и принцип действия

Манометр состоит из:

• корпуса;
• стрелки;
• шестеренки;
• оси;
• поводка;
• зубчатого сектора.

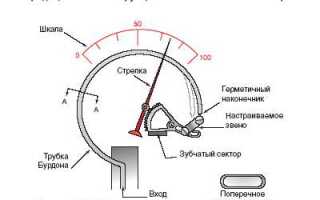

Внутри прибора устанавливают пружину между шестеренкой и зубьями сектора, которая исключает мертвый ход.

Стрелка показывает избыточное давление. Шкала измерения представлена в Паскалях или Барах.

У манометра простой принцип действия: давление от среды, которая измеряется, поступает внутрь трубки. Под воздействием давления трубка пытается выровняться из-за разности площадей внутренней и внешней поверхностей. Свободный конец трубки осуществляет движение, при этом стрелка на определенный угол поворачивается, благодаря передаточному механизму. Деформация трубки и измеряемая величина находятся в прямолинейной зависимости. Поэтому стрелка показывает значение давления определенной среды.

Принцип работы манометров и область применения

Манометры представляют собой компактные механические устройства, измеряющие показатели давления. Разные модификации таких приборов позволяют им работать с жидкостями или газами, в том числе с паром и воздухом.

Измерение давления такими приборами необходимо в разных сферах, в том числе в водо- и газопроводах, отопительных котлах и компрессорах, автоклавах, баллонах со сжатым газом (в том числе и в пневматических винтовках). Большинство таких устройств универсально: они могут предназначаться для замеров разных показаний: избытка или разницы давлений, атмосферного давления, а также могут применяться в качестве вакуумметров.

Виды манометров

Везде, где нужно контролировать уровень давления, необходима установка таких приборов. В противном случае не избежать нарушений технологических процессов, что, в свою очередь, может спровоцировать критическую ситуацию. Выделяют 7 групп манометров в зависимости от ожидаемых условий работы.

Образцовые манометры

• Для проверки измерительного оборудования (других манометров).
• Работают с минимальной погрешностью в разных средах.
• Класс точности – от 0,05 до 0,2.

Электроконтактные

• Обеспечивают контроль и предупреждение о достижении критического уровня разрушающей нагрузки.
• Работают со встроенным механизмом управления электросетями: при достижении критических нагрузок отключают оборудование или сбрасывают давление до безопасного уровня через клапан.
• Могут применяться в жидких и газообразных средах.

Общетехнические

• Могут использоваться в незамерзающих средах.
• Отличаются хорошей устойчивостью к вибрации.
• Монтируются на транспортных и отопительных системах.
• Класс точности – 1,0-2,5.

Самопишущие

• Обеспечивают визуальный контроль состояния системы, а также фиксацию показателей.
• Записывают данные в виде диаграммы, по которой можно проследить уровень давления в динамике.
• Используются в основном на предприятиях пищевой промышленности и тепловых электростанциях.

Специальные

• Для работы со специальными газами (например, аммиаком, аргоном)
• Выпускаются в цветных корпусах, что позволяет отличить их от других устройств.
• Класс точности – от 1,0 до 2,5.

Железнодорожные

• Для механизмов, обслуживающих рельсовый электротранспорт.
• Отличаются повышенной стойкостью к вибрации.
• Постоянное механическое воздействие на корпус не приводит к искажению полученных данных.

Судовые

• Поставляются в корпусе, защищенном от внешнего воздействия и атмосферных осадков.
• Могут устанавливаться не только на судах, но и на уличных газовых распределителях.
• Подходят для жидких и газообразных сред.

Область применения манометров

Манометры различаются не только по области использования, но и по типу механизма для снятия показаний давления в среде. Здесь выделяют пять стандартных групп приборов.

Электроконтактные

• Подходят для систем автоматического контроля давления и его регулировки.
• В основе конструкции прибора – две подвижные стрелки, которые нужно установить на минимальные и максимальные допустимые показатели.
• При достижении одной из граничных величин электроцепь замыкается, и пульт управления получает сигнал для сброса давления или отключения системы.

Жидкостные

• Работают по физическому принципу сообщающихся сосудов.
• Для измерения давления в столбе жидкости.
• Работают в контакте с жидкостной средой, из-за чего часто загрязняются и делают неточные замеры.
• На сегодняшний день используются все реже.

Пружинные

• Наиболее популярные приборы с простой и надежной конструкцией.
• Могут выполнять измерения в пределах 0,1-4000 Бар.
• В механизме предусмотрен чувствительный элемент в виде трубки овального сечения, которая сжимается как пружина и передает силу воздействия на измерительный модуль.

Дифференциальные

Эти манометры считаются сложными механизмами и работают по принципу деформации внутренних блоков. Эти элементы конструкции восприимчивы к давлению и по мере деформирования передают показания на измерительный блок. Указатель будет двигаться до тех пор, пока перепады давления не сменятся стабильными значениями.

Мембранные

• Работают по физическому принципу пневматической компенсации.
• Основным элементом прибора считается специальная мембрана, которая изгибается под действием давления.
• Чувствительный механизм отслеживает эти изменения и выдает величину давления.

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

• С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
• Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
• Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Что из себя представляет и для чего нужен манометр для измерения давления воды?

Если надо проконтролировать давление воды в трубе, на помощь приходит манометр. Сложно найти гидравлическую систему, в которой бы он не использовался.

Устройство с пружинящей трубкой изобрел в 1845 году швейцарский инженер, и с тех пор оно не сильно изменилось. В этой статье рассмотрим, что такое манометр для измерения давления воды, каких видов он бывает, как и где устанавливается и т.д.

Что это за устройство?

Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.

Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.

В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.

Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Места установки:

• насосные станции;
• котельные;
• железнодорожный транспорт, автомобили, воздушные и водные суда;
• напорные трубопроводы;
• водонагревательные приборы;
• системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

Принцип действия

В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.

Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.

Какие виды существуют?

Список основных видов манометров для воды:

1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
4. Коррозионностойкие манометры – для работы с химически агрессивными средами.
5. Высокоточные нужны для поверки и опрессовки.
6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.
8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

Чем отличается от датчика?

Манометр – это прибор, который дает возможность определять в любой момент времени давление. Он может снабжаться датчиком, термометром и другими дополнительными элементами.

Датчик – часть системы оповещения. Он срабатывает только при каком-то определенном значении давления. Показания датчика преобразуются в сигнал, позволяющий отрегулировать работу системы в автоматическом или ручном режиме.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4. Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Где и по какой цене продаются?

Цена на манометр зависит от его конструкции. Самый простой аналоговый прибор стоит порядка 120 р. Если он снабжен термометром, то цена увеличивается в два раза. Цифровые устройства в десятки раз дороже.

Известные торговые марки в России:

• РОСМА;
• Физтех;
• Манотомь;
• МЕТЕР;
• ЮМАС;
• Теплоконтроль.

Это далеко не полный список. Зарубежные аналоги, кроме цены, ничем принципиально не отличаются. Исключение могут составлять лишь узкоспециализированные приборы.

Купить манометры можно в интернет-магазине, непосредственно у производителя или компании, которая занимается продажей контроль-измерительных приборов. Ими торгуют магазины по продаже оборудования для отопления и водоснабжения.

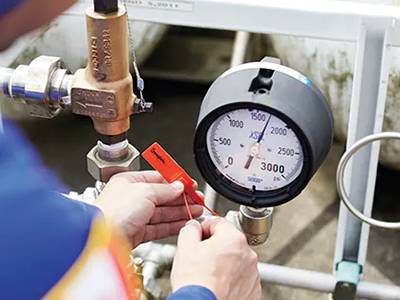

Подключение к системе водоснабжения

Чтобы измерить давление в водопроводной системе, к ней надо подсоединить манометр.

Возможные места подключения к водопроводу в квартире:

• шланг душа;
• подводка к бачку унитаза;
• шланг к стиральной или посудомоечной машине;
• подводка к смесителю на кухне или в ванной;
• магистральный фильтр.

Перед тем как разгерметизировать систему (открыть краны), надо перекрыть воду. Если манометр устанавливается для постоянной работы, то его необходимо защитить от гидроударов, пульсаций среды, перепадов температур.

Для этого перед ним устанавливают:

• демпферные блоки – клапаны, трехходовые краны, игольчатые вентили, позволяющие перекрывать воду и сбрасывать избыточное давление;
• сифонная трубка применяется, если температура рабочей среды больше 80℃;
• мембранные разделители предохраняют от попадания в манометр абразивных веществ, агрессивных сред.

Устанавливая манометр, надо следить, чтобы циферблат был расположен вертикально, а показания хорошо читались. Запрещено прикладывать усилия к корпусу, закручивая его.

Условия эксплуатации и считывание показателей

На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.

Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.

Эксплуатация запрещена, если:

• при подаче давления стрелка не движется;
• разбито или треснуло приборное стекло;
• стрелка прыгает и не возвращается в нулевое положение после сброса давления.

Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.

Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Поломки, которые можно устранить:

• микротрещины в трубке запаивают;
• гнутые и сломанные стрелки меняют;
• неисправная пружина, обеспечивающая вращение стрелки, также подлежит замене.

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.

Заключение

Прежде чем устанавливать манометр, надо убедиться в его исправности. При соблюдении правил эксплуатации он прослужит 1-2 года, не нуждаясь в поверке.

Самые дешевые манометры – деформационные, механические. Более дорогие – цифровые, оснащенные датчиками температуры, позволяющие дистанционно управлять насосами, компрессорами и другими устройствами.

Принцип манометра и его устройство

Манометр – это техническое устройство, которое измеряет давление в любой момент времени в каком-либо замкнутом пространстве, в месте установки. Без таких приборов запрещена эксплуатация сосудов, работающих под избыточным давлением.

Принцип манометра заключается в уравнивании измеряемого давления и величины деформации пружинного механизма внутри прибора. Отклонение пружины преобразуется во вращательное движение стрелки на циферблате.

На нашем сайте вы сможете найти не только клапан для манометра, но и широкий ассортимент запорной арматуры.

Как устроен манометр

Согласно ГОСТ Р 8.905-2015 вакуумметр, мановакуумметр, напоромер, тягомер, тягонапоромер – это все манометры.

Для лабораторных измерений применяются жидкостные приборы.

Принцип действия прибора такого вида основан на свойстве сообщающихся сосудов. При создании давления у одного конца U-образной трубки наполнитель перемещается и наблюдается разница в уровнях жидкости. Эта разница, выраженная в миллиметрах, дает значение измеряемого давления.

Корпус пружинного прибора напоминает невысокий металлический цилиндр разного диаметра, чаще всего 5 см, со стеклянной крышкой. Под стеклом находится циферблат – это шкала с делениями в барах или паскалях.

Принцип действия манометра такого вида заключается в уравновешивании напора жидкости и силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства. Цена деления устройства зависит от верхнего предела измерения.

Требования к манометрам:

• Прибор устанавливать так, чтобы его показания были отчетливо видны обслуживающему персоналу, то есть вертикально или с наклоном вперед до 30°, на высоте от 2 до 3 метров.
• Сроки проверки манометров и предохранительных клапанов не реже одного раза в год.
• Класс точности манометра должен быть не ниже 2,5.

Виды манометров

Приборы измерения давления различаются в зависимости от конструкции:

• Жидкостные.
• Мембранные.
• Пружинные.
• Дифференциальные.

Современные виды устройств разделили на 7 больших групп в зависимости от условий работы:

1. Образцовые. Приборы с очень высокой точностью измерения . Используют для проверки точности показаний другого аналогичного измерительного оборудования, то есть поверки.
2. Электроконтактные. Специальные устройства для контроля и предупреждения о достижении максимально допустимого параметра, способного разрушить систему. Для этого встраивают клапан, который сбрасывает давление до безопасного уровня. В результате обеспечивается безопасная работа на предприятиях, котельных.
3. Общетехнические. Эти устойчивы к вибрациям и низким температурам, поэтому используются на транспорте и на трубопроводах.
4. Самопишущие. Позволяют не только наблюдать визуально за показаниями, но и фиксировать их на специальной диаграмме, чтобы проследить динамику изменения параметра за определенный промежуток времени. Подобные устройства незаменимы в исследовательских лабораториях, на тепловых электростанциях, многих предприятиях.
5. Специальные. Созданы для работы с различными вредными и опасными газами, например, аммиаком, ацетиленом, аргоном, метаном. Они отличаются от других устройств цветом корпуса или кольца, прижимающего стекло.
6. Железнодорожные. Подобные устройства имеют повышенную стойкость к вибрации, благодаря вязкой жидкости внутри корпуса, например, глицерином или силиконовым маслом.
7. Судовые. Имеют корпус, защищенный от влияния атмосферных осадков, не подвержены коррозии.

Встречаются приборы с особыми характеристиками: сигнализирующие, виброустойчивые, коррозионностойкие.

Сфера использования

Приборы устанавливают везде, где нужно контролировать уровень давления, чтобы избежать аварийных ситуаций и нарушений технологических процессов:

Приборы применяются во всех случаях, когда необходимо знать, контролировать и регулировать напор воды, других жидкостей, газов, пара. Сложно назвать отрасль, которая может обойтись без этого. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях,в пищевой отрасли.

Назначение жидкостного манометра зависит от устройства, но используются они все реже, так как существует возможность его проливания и выплескивания при резком скачке давления.

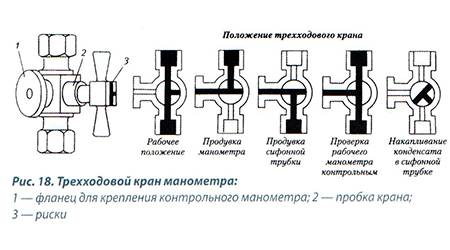

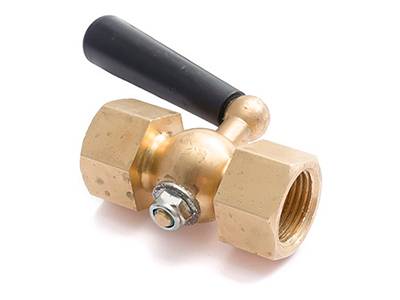

Кран для манометра. Устройство

На трубопровод прибор крепится с помощью многофункционального трёхходового крана.

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. В корпусе находится пробка с Т-образным отверстием. Поворотом рукоятки в рабочий режим поток направляется к манометру, который фиксирует давление. Если перевести кран в положение «закрыто», то поток в трубе остановиться или изменит направление. Прибор покажет нулевое значение.

Таким образом, кран необходим для продувки, проверки прибора и полного отключения измерительного устройства, например, для его замены.

Приборы, измеряющие давление, несмотря на одинаковый принцип действия, применяются для различных условий эксплуатации и имеют разные схемы исполнения. Одни показывают величину давления жидкости, а другие работают только с газом. Некоторые из них применяются в контрольно-измерительной аппаратуре для определения точных показателей давления. Часто манометры входят в состав блоков автоматики и сигнализации, обеспечивают безопасные условия работы на предприятиях.

Завод «Клапан Комплект» предоставляет широкий ассортимент различных видов клапанов. Запорная арматура по самым выгодным ценам!
