Как заменить лампочку в фонарике на светодиод

Переделываем лампочку от фонаря

Давайте посчитаем, сколько времени будет светить 6 вольтовая лампочка с потреблением тока в 0.4 Ампера (далее просто А) от батарей “AA”. Емкость такого типа питающего элемента варьируется от 500 миллиампер (далее — mA) до 2.2-2.5А. “Покупаем” хорошую батарейку на 2А и подключим нашу лампу.

По грубым расчетам выходит, что фонарь проработает всего 5 часов ( 2 делить на 0.4 )! Это плохо.

Самое простое, что пришло в голову — купить светодиодку с винтовым цоколем E10 на нужное напряжение и радоваться жизни.

Но нет! Нет у нас в продаже именно того, что нужно! Можно было бы заказать их на алиэкспрессе — их там тьма-тьмущая — нет времени ждать пока они приедут.

“Переделка” — вот какая мысль меня посетила при выходе из очередного магазина с пустыми руками. Пришлось возвращаться обратно, но уже за обычной “накалкой”. Тут сюрприз! Их тоже нет!

В итоге, уже возвращаясь домой в расстроенных чувствах забрел в небольшой отдел хозтоваров около дома. На меня с витрины “глазели” те самые лампочки накаливания E10, именно с винтовой резьбой — УРА!

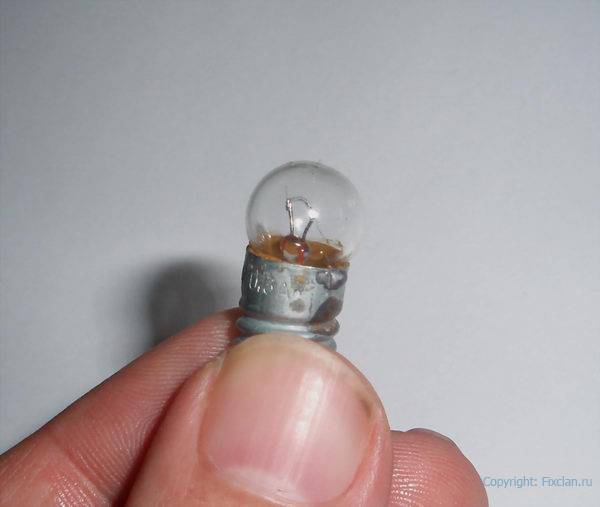

Начать переделку надо, конечно же, с отделения цоколя и колбы с нитью. Берем плоскогубцы и аккуратно, несильно, сжимаем цоколь. Далее, поворачиваем лампочку и так же сжимаем цоколь — главное, чтобы он не лопнуло стекло.

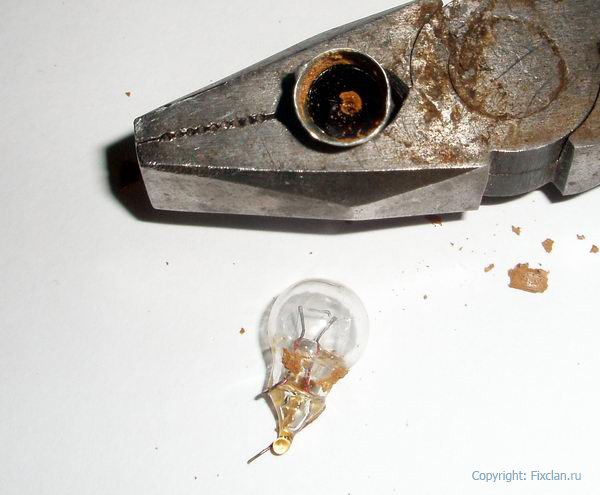

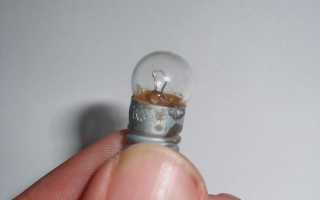

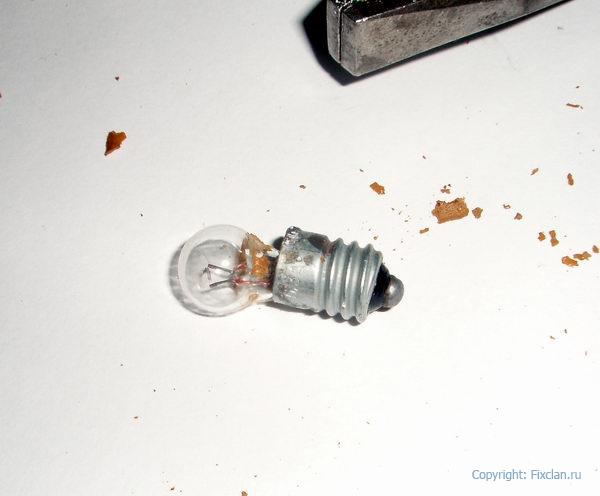

Вытаскиваем колбочку и убираем подальше — она нам не нужна. Отколовшийся клей сметаем в мусорку.

В цоколе тоже вычищаем клей, особенно там, где центральный контакт — туда будем паять резистор. Его сопротивление можно узнать используя “калькуляторы”, которые есть в инете.

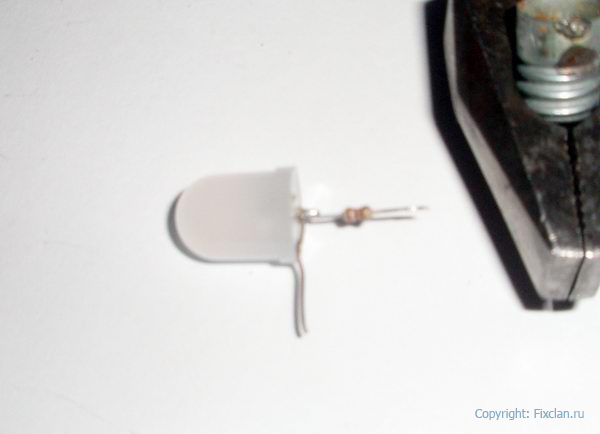

Светодиод я откопал в ящике. Напряжение для него — 2.8-3 вольта. А на какой максимальный ток он рассчитан одному богу известно. Сопротивление подбирал уже на глаз и тестер — 220 Ом. Один его конец запаял к плюсу светодиода, а другой в центр цоколя, именно туда подается плюс от батареек.

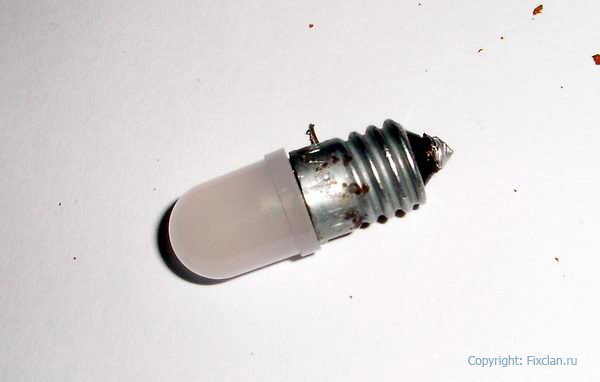

Вот такая штука у меня получилась. Подрубил её, для проверки, к блоку питания на 6 вольт, чтобы посмотреть сколько ампер потребляет — 0.01 всего.

Позже, сверху приклеял отражатель из старого дисплея от телефона, потому что луч света направлен вверх.

Если опять вернуться к грубому расчету, то эта лампа будет светить уже 200 часов ( 2 делить на 0.01 ) — 8 дней. Это уже очень хорошо.

Правда есть минус — для восприятия приятней свет от “накалки”.

А кому не хочется тратить время на переделку, то можно купить такие лампочки в готовом виде.

Внимание. Сервис комментариев предоставлен площадкой VK (Вконтакте), поэтому администрация сайта не несет отвестсвенности за сохранение персональных данных, сообщений и прочих действиях пользователей при работе в данном блоке.
Если вы не согласны, то не оставляйте сообщения/свои данные на сайте Fixclan.ru и покиньте его немедленно.

Читаемое

Все содержащиеся на настоящем Сайте сведения носят исключительно информационный характер. Не является ни научным, ни просветительским, ни научно-просветительским ресурсом.Администрация сайта не несет ответственности за неблагоприятные последствия, а также за любые убытки, вред , причиненные вследствие ограничения доступа, либо вследствие посещения Сайта и использования размещенной на Сайте информации, включая, но не ограничиваясь, любыми убытками, нанесшими ущерб Вашему компьютерному или иному оборудованию.

Этот сайт использует сервис веб-аналитики Яндекс.Метрика, предоставляемый компанией ООО «ЯНДЕКС», так же LiveInternet и прочие (далее — Партнеры).

Все сервисы использует технологию “cookie” — небольшие текстовые файлы, размещаемые на компьютере пользователей с целью анализа их пользовательской активности.

Собранная при помощи cookie информация не может идентифицировать вас, однако может помочь нам улучшить работу нашего сайта. Информация об использовании вами данного сайта, собранная при помощи cookie, будет передаваться партнерам и храниться на их сервере в ЕС и Российской Федерации. Партнеры будут обрабатывать эту информацию для оценки использования вами сайта, составления для нас отчетов о деятельности нашего сайта, и предоставления других услуг. Партнеры обрабатывают эту информацию в порядке, установленном в условиях их использования.

Вы можете отказаться от использования cookies, покинув наш сайт. Используя этот сайт, вы соглашаетесь на обработку данных о вас Партнерами в порядке и целях, указанных выше.

Замена ламп фонаря мощными светодиодами

Светодиодные светильники и лампы широко применяются сегодня для искусственного освещения помещений в доме, квартире, офисах и гаражах. Светодиодные источники света постоянно дешевеют, что способствует росту рынка сбыта продукции.

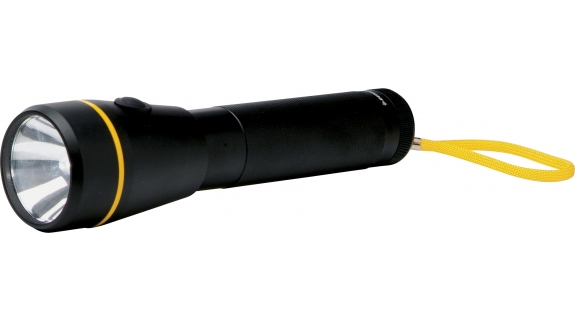

Популярные фонарики (Рисунок 1) имеют встроенный светодиод мощностью 1-3 Вт и регулируемую фокусировку.

Светодиодный фонарь имеет множество преимуществ перед обыкновенным фонарем, где источником света является лампа накаливания. Из Таблицы 1, видно, что светодиод мощностью в 3 Вт заменяет лампу накаливания 20 Вт.

Практически во всех фонарях установлены светодиоды холодного свечения с цветовой температурой 5000 — 6000К, и это не всегда хорошо. Скажем, для чтения книги лучше воспользоваться светодиодом с температурой свечения 3000К. Конечно, можно переоборудовать фонарик путем замены светоизлучающего элемента. Однако это не всегда возможно, т.к. матрица может быть залита силиконом для предотвращения коррозии.

В домашних условиях можно сделать особый фонарик, который будет хорошо светить, и потребует минимальных финансовых затрат. Для этого нужно найти старый корпус фонаря (Рисунок 2). Автор использовал дешевый китайский фонарик.

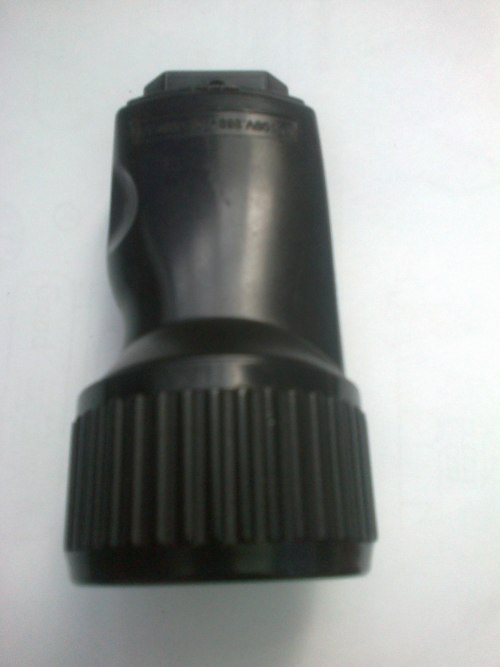

Собственный аккумулятор и оптика этого фонаря оставляют желать лучшего, поэтому все внутренности нужно изъять из корпуса. На Рисунке 3 показана оптика, состоящая из 3-х коллиматоров с углом свечения 45°.

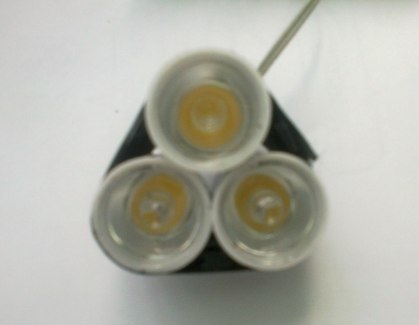

Источником света служат светодиоды (Рисунок 4) мощностью 3 Вт с максимальным световым потоком 180 лм и цветовой температурой 3200К. Поскольку поместить хороший аккумулятор в выбранный корпус невозможно, было принято решение воспользоваться аккумулятором емкостью 850 мА·ч от мобильного телефона. Слабый источник питания не позволяет светодиодам работать на полную мощность, так как потребление каждого их них равно примерно 500 мА. При параллельном включении трех светодиодов суммарный ток составляет 1500 мА, что для данной батареи чрезмерно много. Также необходимо учитывать, что при работе на полную мощность светодиоды потребуется укомплектовывать дополнительными радиаторами. В использованном корпусе места под теплоотводы нет. Чтобы не допустить перегрева матриц и перегрузки батареи, максимальный ток матрицы из 3-х светодиодов ограничен до 600 мА.

Для ограничения тока использован обыкновенный резистор в несколько Ом. Собирать специальные драйверы смысла нет, так как номинальное напряжение на светодиоде составляет 3.6 В, а напряжение аккумулятора 3.7 В.

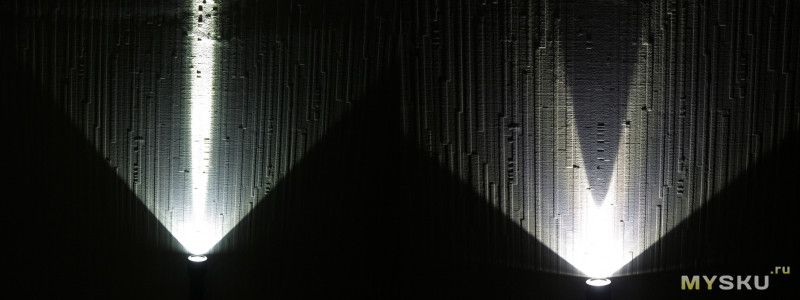

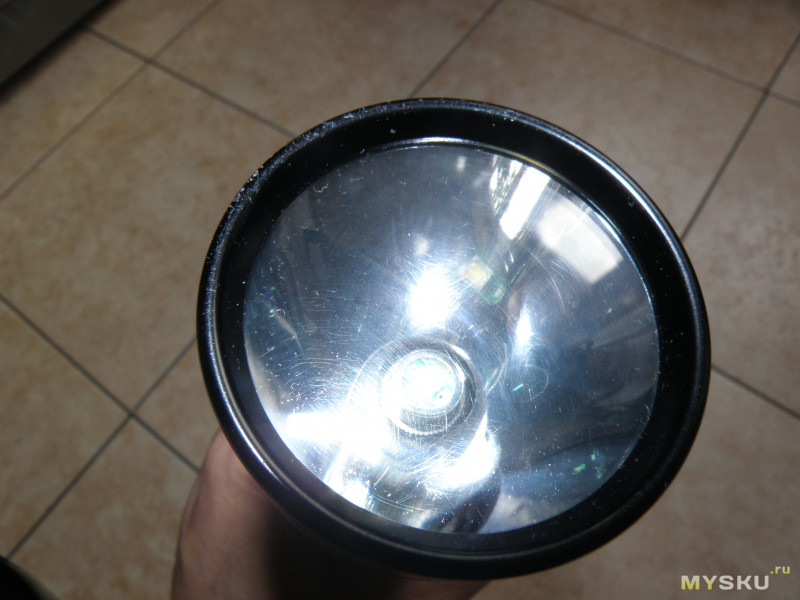

На Рисунке 5 изображено световое пятно стандартного фонаря, а на Рисунке 6 – модернизированного.

Вторая жизнь винтажного фонаря Maglite 6D, замена лампы накаливания на LED.

, он выдавал нереальные 140lm, представлял из себя полуметровую трубу весом 1,4кг с 6 батарейками формата D. В частом доме середины 90x с ним на много спокойнее было выходить посмотреть. что там во дворе.

Время шло, технологии менялись, в 2000х массово появились диодные фонари, светящие не хуже. а по удобству использования несравнимо лучше.
И вот фонарь последние лет 10 стоял как дубина возле дверей.
Но в какой то момент захотелось мне из него что то сделать, уж очень мне тогда он нравился и в отличи от всех остальных исправно продолжал работать. Не считая перегорающих ламп.

Лампы закончились, начались поиски варианта перехода на LED. Нашел 2 варианта
1) полностью переделка головы, установка трех диодов со своими отражателями.
2) вариант, который и выбрал, замена лампы на диодную, не требующий вообще не каких изменений.

На сайте Али нашлись варианты под разные модели от 2D 2C до 6D 6C. Есть также универсальные, под различный вольтаж. Выбрал именно под 6D P13.5s 5

18V. Диод CREE XP-G2 Заявленная мощность 3Вт, Световой поток 250Lm. Цветовая температура 5500-7000К. Яркость увеличена по сравнению с стандартной в 2 раза, расход уменьшен в 3 раза.

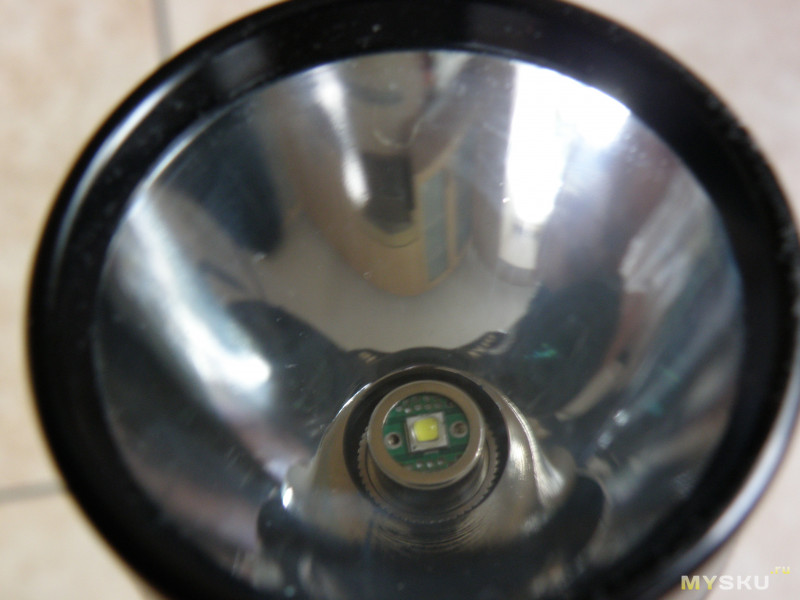

Доставка заняла около месяца. Приехала лампочка в пластиковом боксе. Размеры цоколя полностью идентичны стандартной, установка не отличается от стоковой лампы.

Поскольку Maglite имеет фокусировку, больше всего опасений вызывала именно она. Так вот, фокусировка стала лучше.

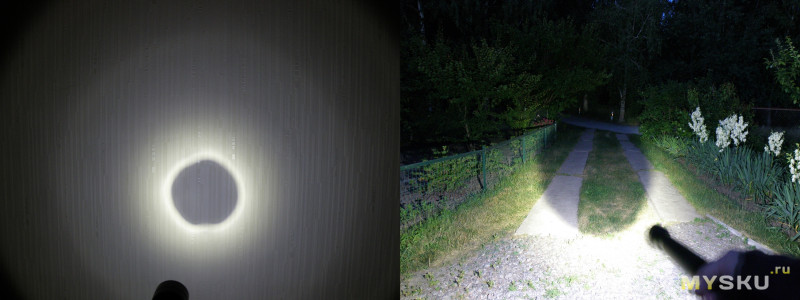

C старой лампой при определенных углах видно было нить накаливания, здесь естественно нет. При широких углах есть по средине темный участок. Ширина засвета просто гигантская. При максимально концентрированном луче хот-спот становится очень мелкий, видно метров на 200. Даже на таком расстоянии все равно не велика ширина хот-спота.

3Вт слабо нагревают лампу, тепла не много и отвод его не является проблемой.

Цветовая температура около 6000к, ближе к нейтральному, без синевы.
Потребление около 0,3А при вольтаже 9v. Старая лампа на этих батарейках еле светила, а с новым диодом фонарь стал светить несоизмеримо лучше. Да забыл сказать, батарейки формата D 6шт 2008 года. В году так 2011 они для лампы недостаточными стали и с последнего раза использования их не меняли. Батареек хватало раньше примерно на 1-1,5года. Потом еще 0,5-1 год батарейки садились до нуля. Сейчас хватать будет в 3 раза больше, без явного падения яркости.
Батарейки в D формате для фонаря лучшими оказались Varta Longlife D Alkaline.

Итог.
Фонарь стал лучше светить, фокусировка работает нормально, батарейки менять нужно реже.
Но как говорится, от прогресса не убежишь, из за большей массы и размеров носить его все равно не удобно. За счет большого отражателя светит на уровне линзовых фонарей типа Е17, при этом
меньше потребляет, засвет шире и концентрированнее хот-спот.
Мне он дорог как память, вот и закинул его в машину, вроде как и фонарь но скорее дубинка, может пригодится.
Возможно для других Маглайтов типа 2С 2D это решение проблемы слабого света. При приемлемых массо-габаритный показателях его постоянное использование имеет смысл. Этот Maglite 6D скорее как средство самообороны и фонарь не требующий частой замены батареек.
Надеюсь этот мини обзор для владельцев Maglite стал полезен.

Замена светодиода в фонаре Magicshine 876 — часть 1

В прошлом посте были рыпы, в этом будет одно из средств их добычи.

Вот такой фонарик.

Толстяк на 6 аккумов 18650

Проблема — деградировал светодиод(от перегрева). Известная болячка у этих фонарей, лечится либо заменой модуля(кристалл, корпус и драйвер — дорого но быстро), либо заменой кристалла(дёшево но долго и не тривиально). Решил пойти вторым путем, поменять кристалл.

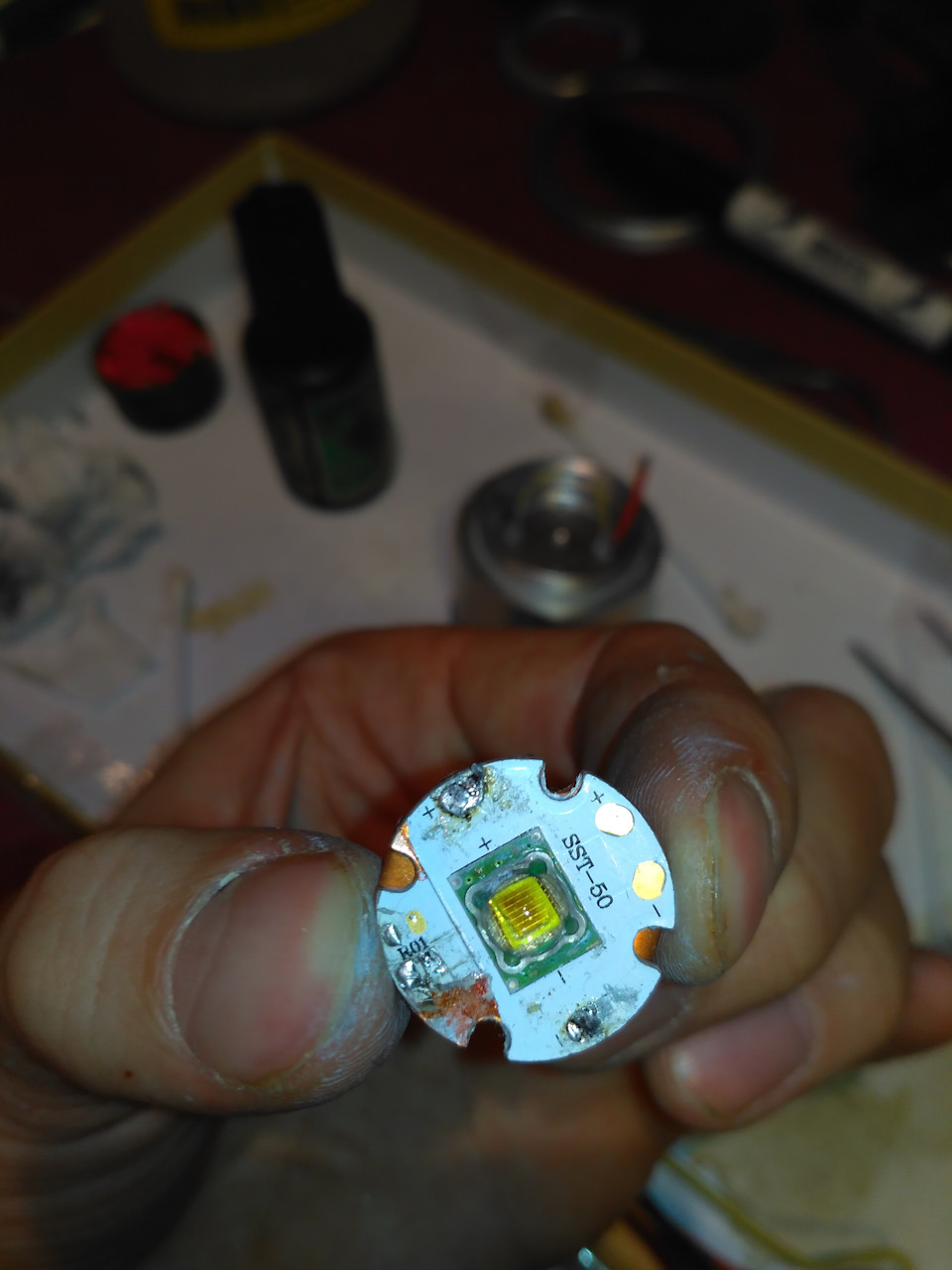

Новый кристалл, прямоугольная плата на подложке с распайкой выводов.

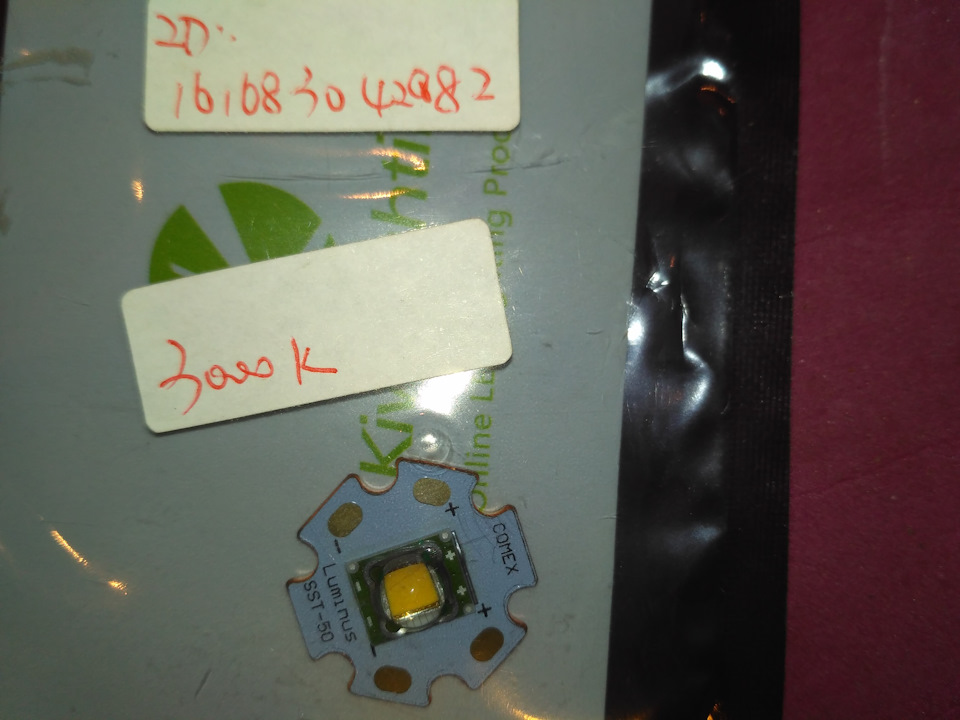

Кристалл — SST-50, был куплен с алиэкспресса. Цветовая температура — 3000к, самый “теплый”. Предыдущий владелец фонаря ставил желтый светофильтр на стандартный “холодный” кристалл 6500к, тк. в мутняке желтый цвет легче воспринимается глазом. Я решил попробовать обойтись без светофильтра, дабы не снижать светопоток. Однако, выяснилось что у “теплого” кристалла светопоток в принципе меньше чем у “холодного”, поэтому, не известно, что в итоге получится. Как бы то ни было, новый кристалл — лучше деградировавшего.

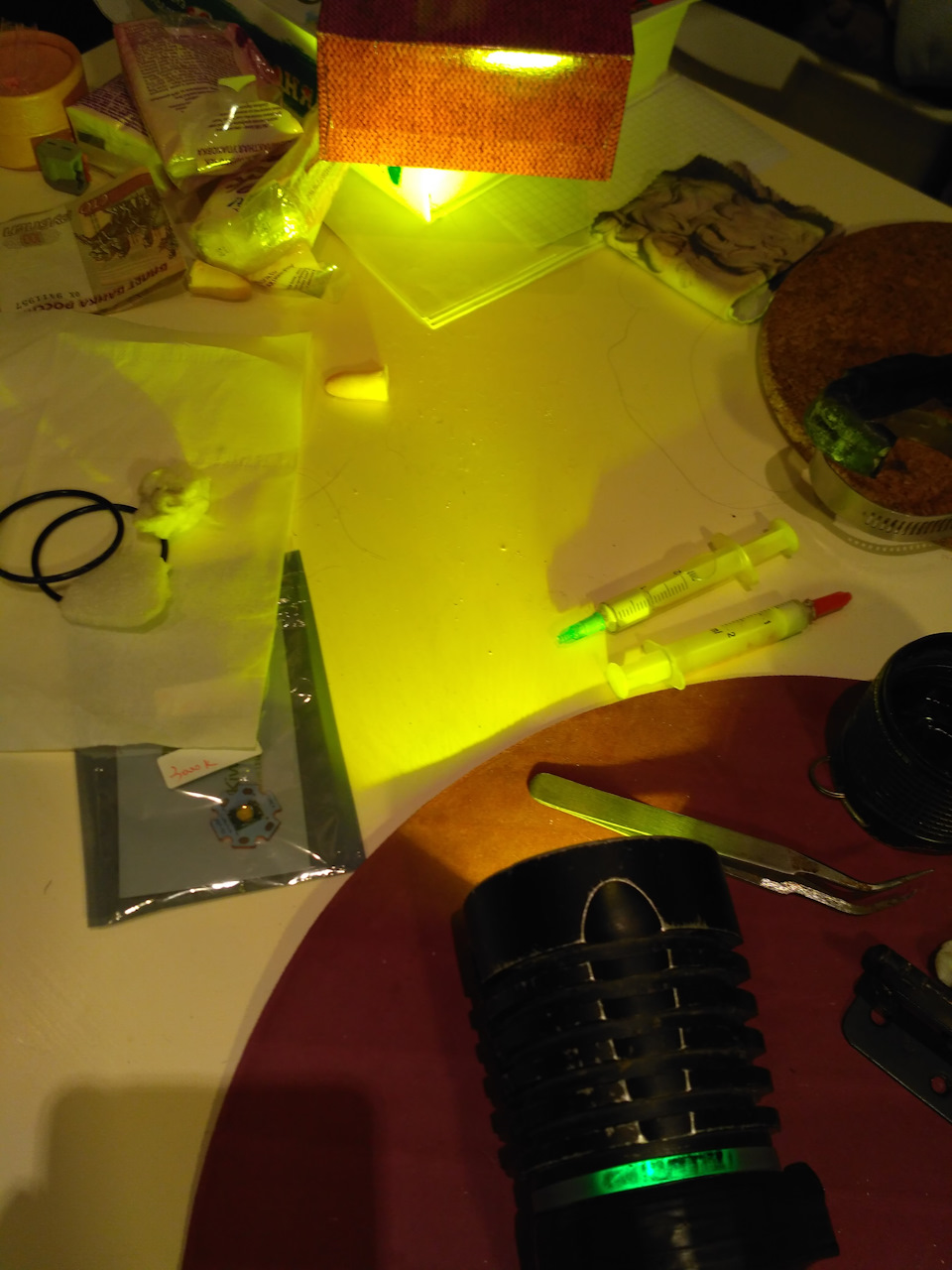

Для замены понадобятся:
— собственно кристалл;
— пассатижи;
— ножницы/штангель/специальный ключ (“специнструмент”);
— ножевка/дремель/надфиль — делать пропилы в подложке;
— отвертки;
— паяльник & stuff ;
— термопаста, тонкая термоусадка ;
— силиконовая смазка для о-рингов;
— термоклей(?).

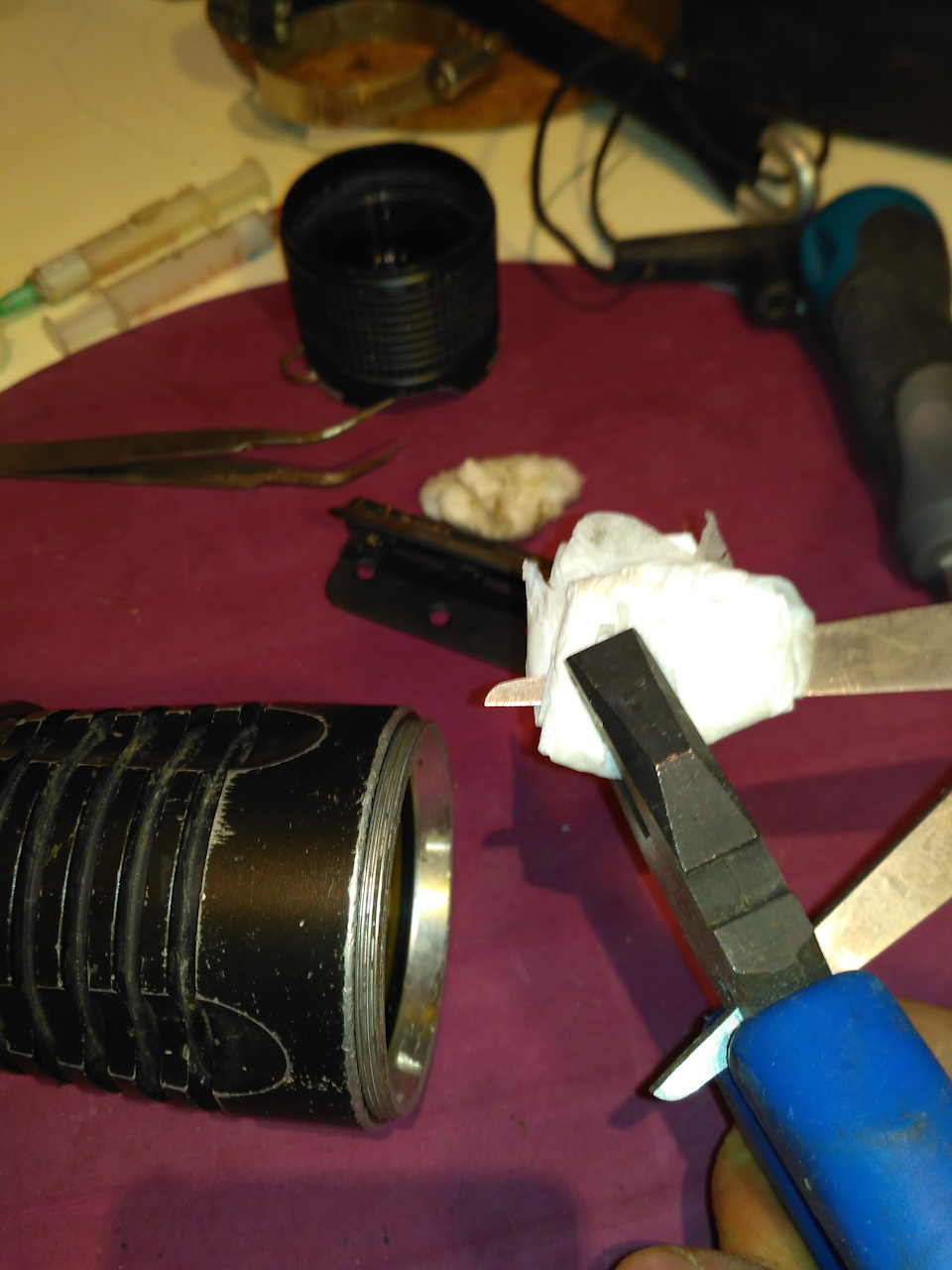

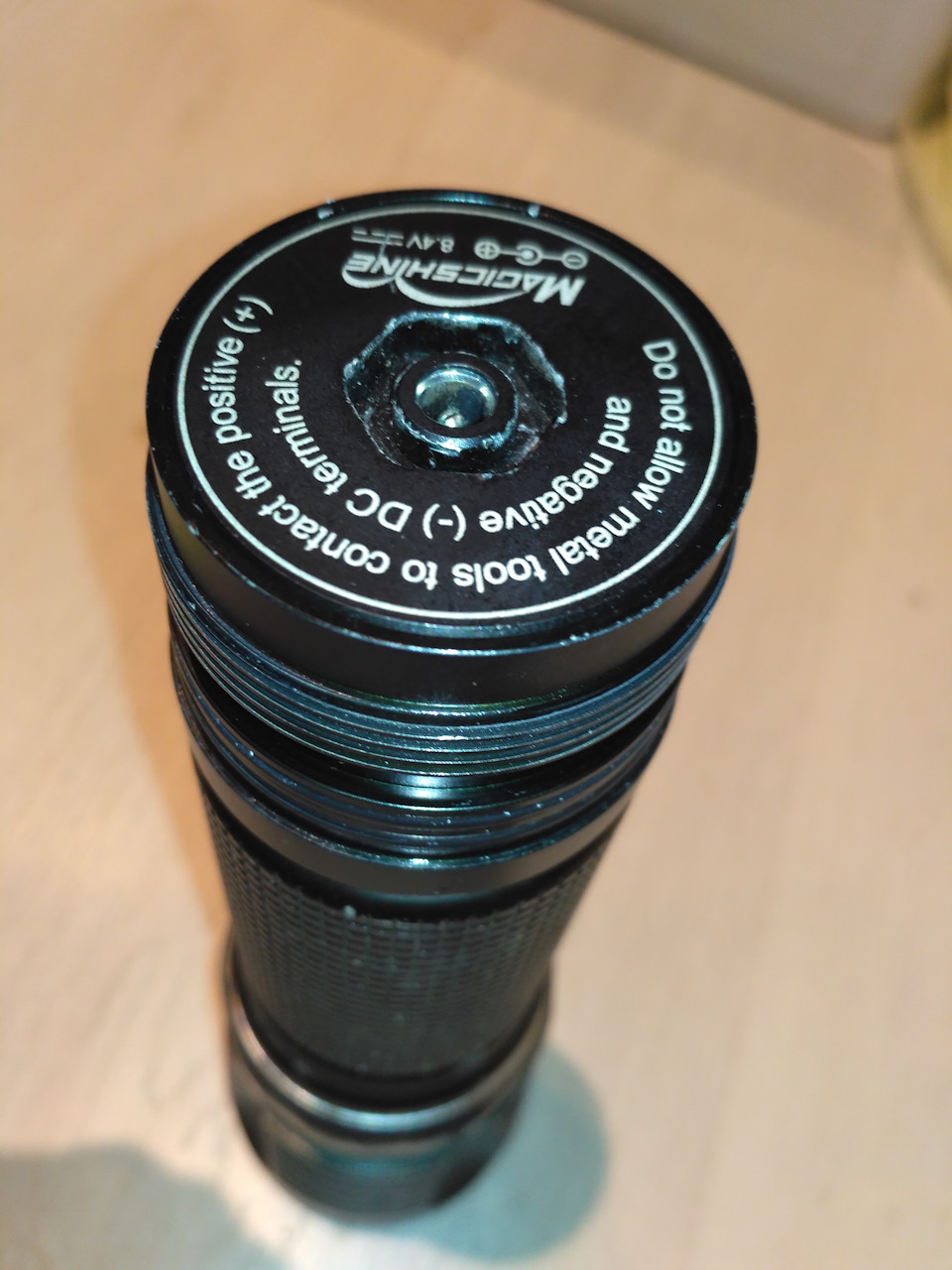

Откручиваем “специнструментом” заднюю заглушку с разъемом. Закручена не сильно, ножницы годятся. Можно конечно все сделать культурно, но за неимением горничной…

Заглушка откручивается шестиграном с отверстием по центру. Либо ножницами/штангелем

Вынимаем плату, кусок уплотнения, отсоединяем и вынимаем аккумулятор. Плата со скосом и направляющим штырьком — скос чтобы вынимать, штырек чтоб направлять.

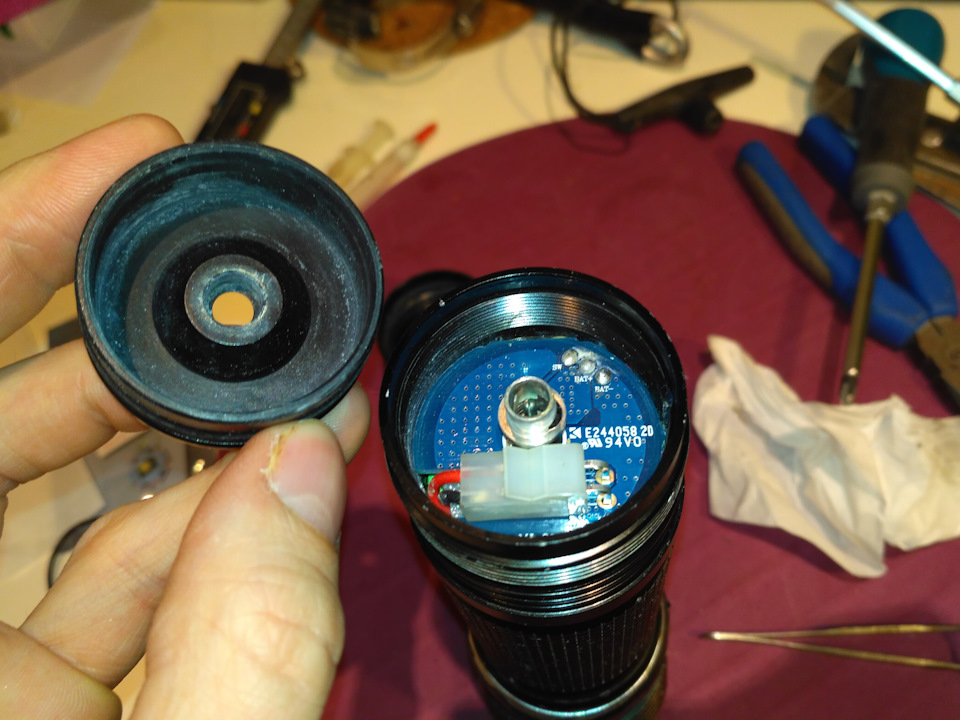

Под крышкой — плата с разъемом зарядника и аккумулятора

Откручиваем блестящее кольцо, которое уплотняет стекло. Я извернулся это сделать так- думаю на фото понятно что к чему.

На кольце, удерживающем стекло, с внутренней стороны видны пазы. Ноги ножниц вставляются в эти пазы, и зажимаются пассатижами. Затем откручиваем кольцо, вынимаем стекло.

Под ним о-ринг — не забываем всё аккуратно чистить и смазывать при обратной сборке. Всего их три — один под стеклом и два под крышкой разъема зарядки.

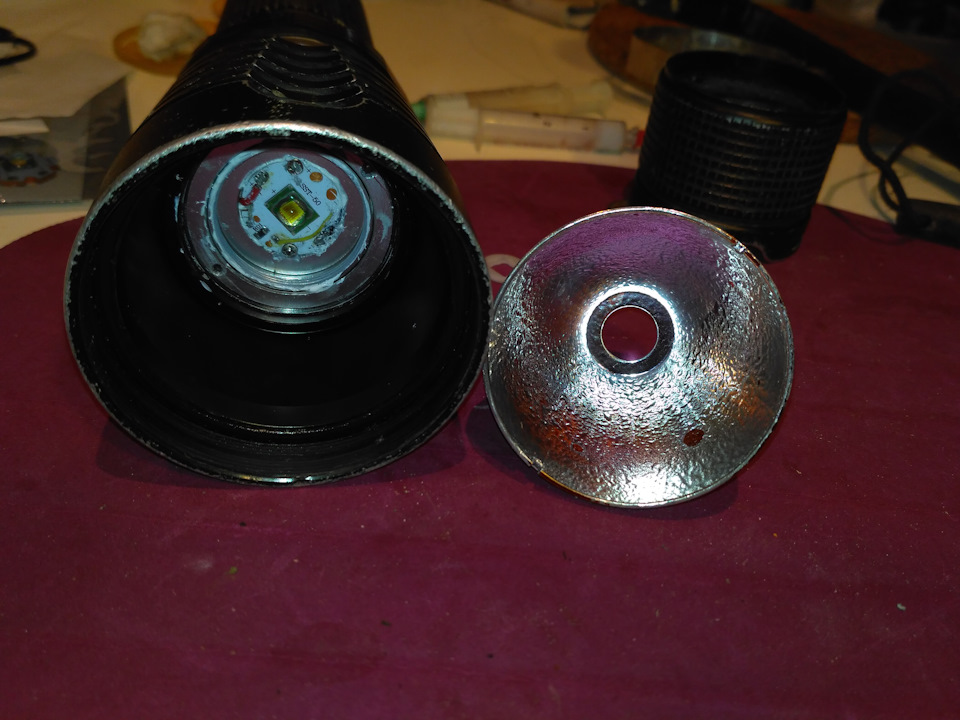

Со снятым отражателем

Отражатель под замену, но пока другого нет. Новый пачкать, протирать — НЕЛЬЗЯ. Откручиваем его теми же ножницами, на торцах есть для этого пазы.

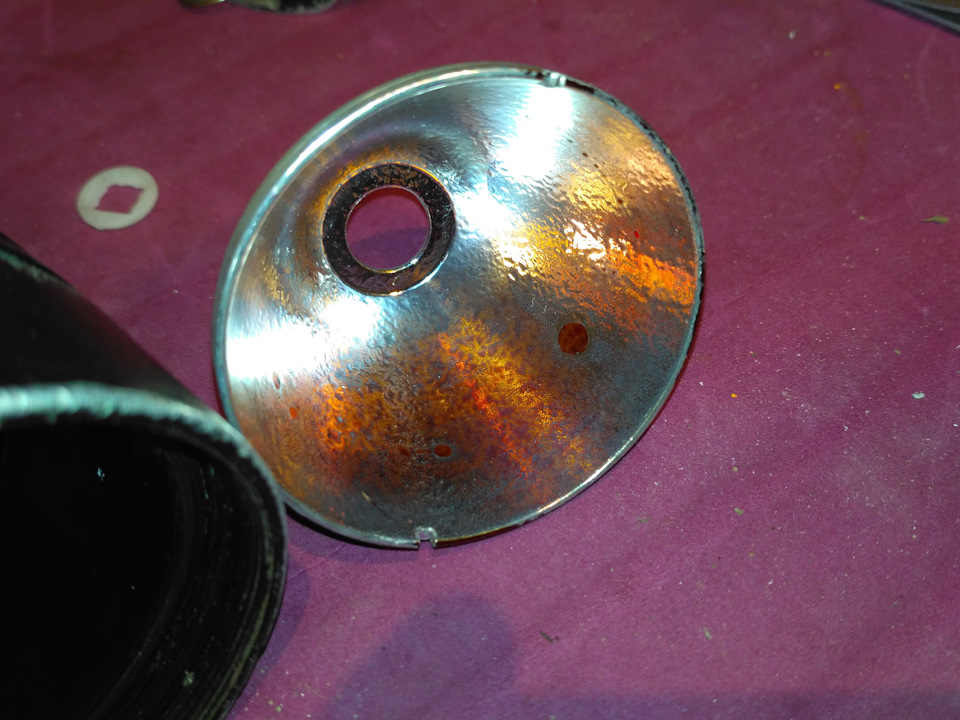

Отражатель которому стало плохо. Видимо, от перегрева.

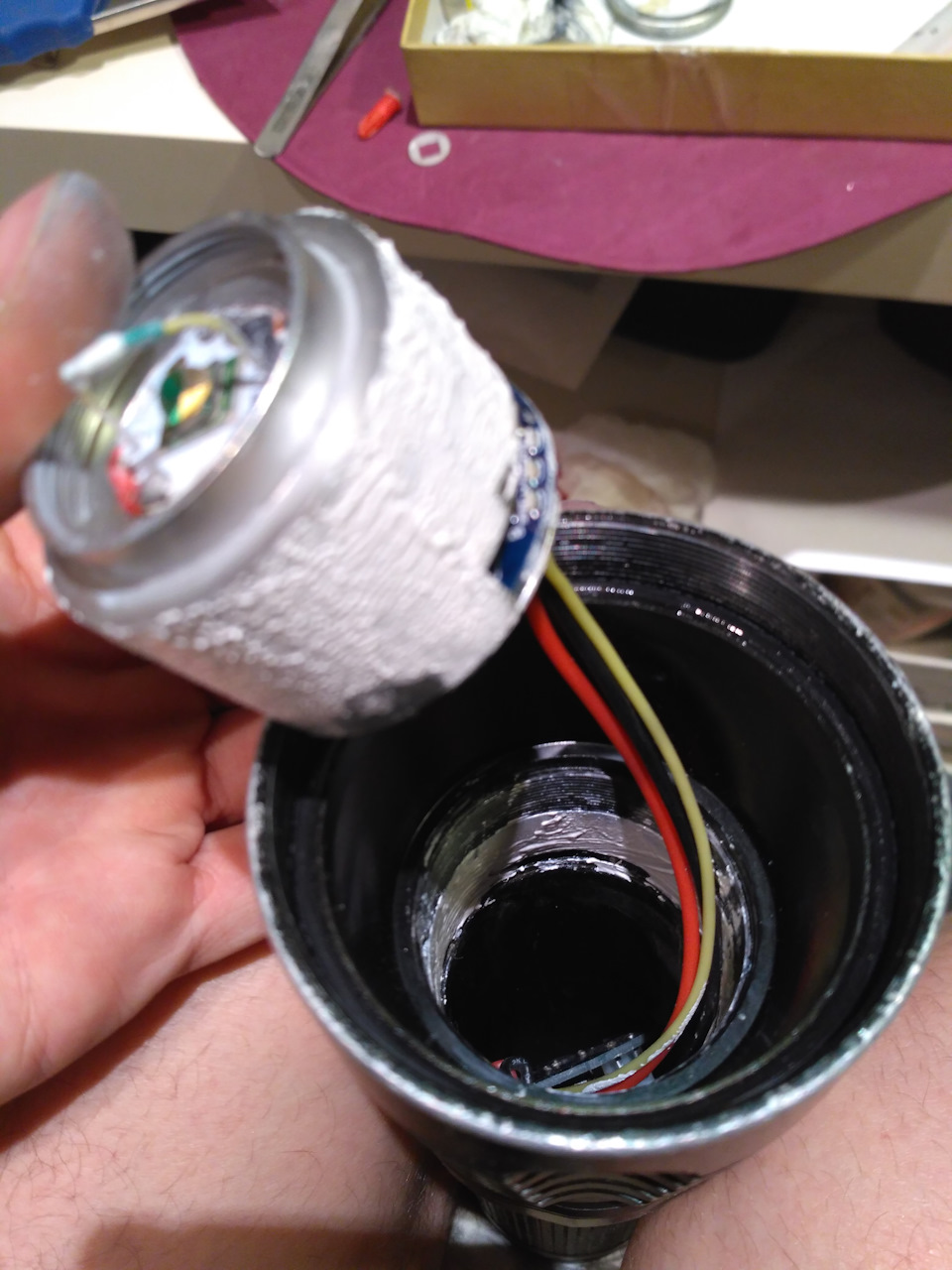

Вот он, злодей. Достаем модуль вместе с платой, повернув ее перпендикулярно, скосами к стенкам.

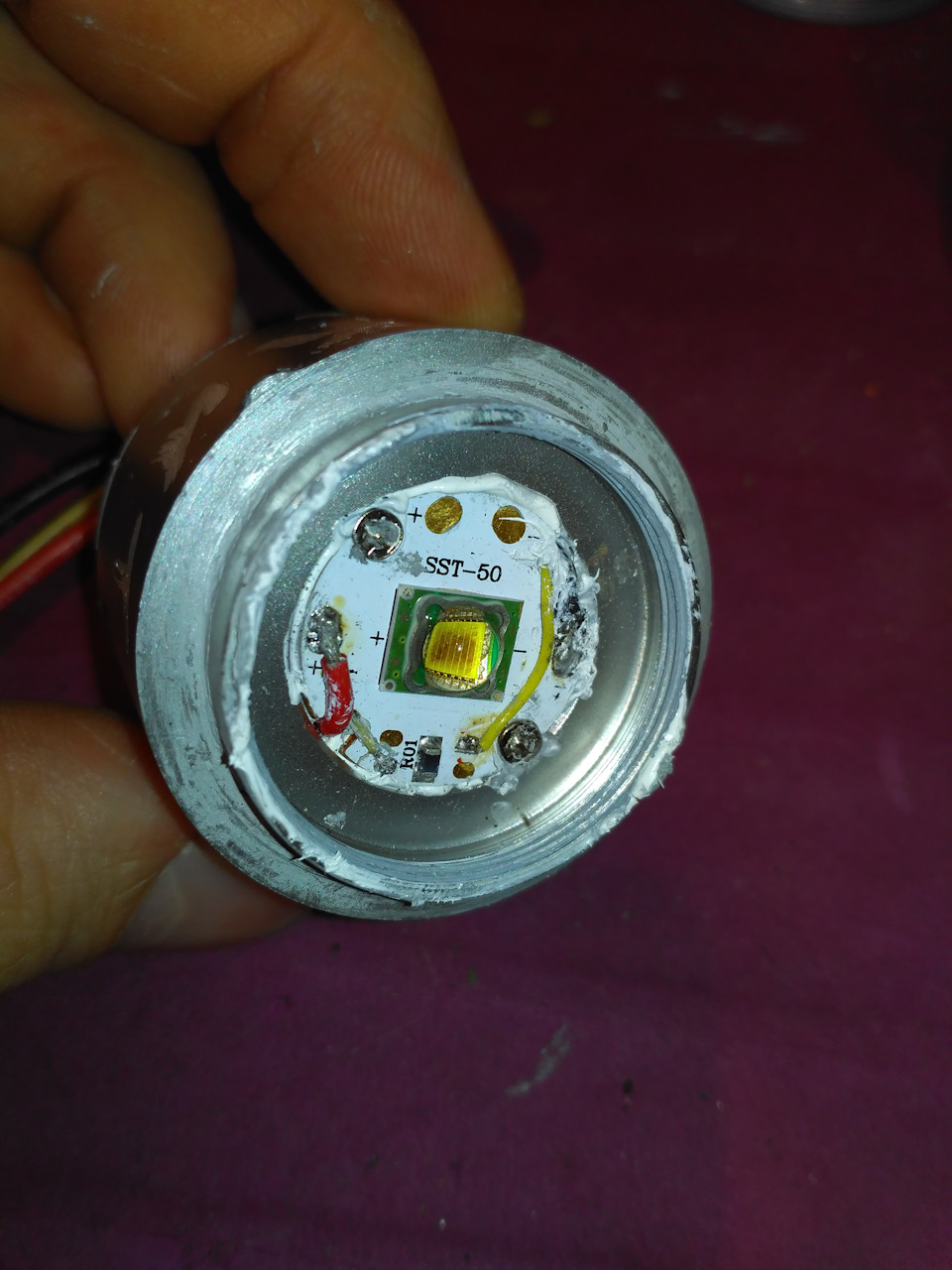

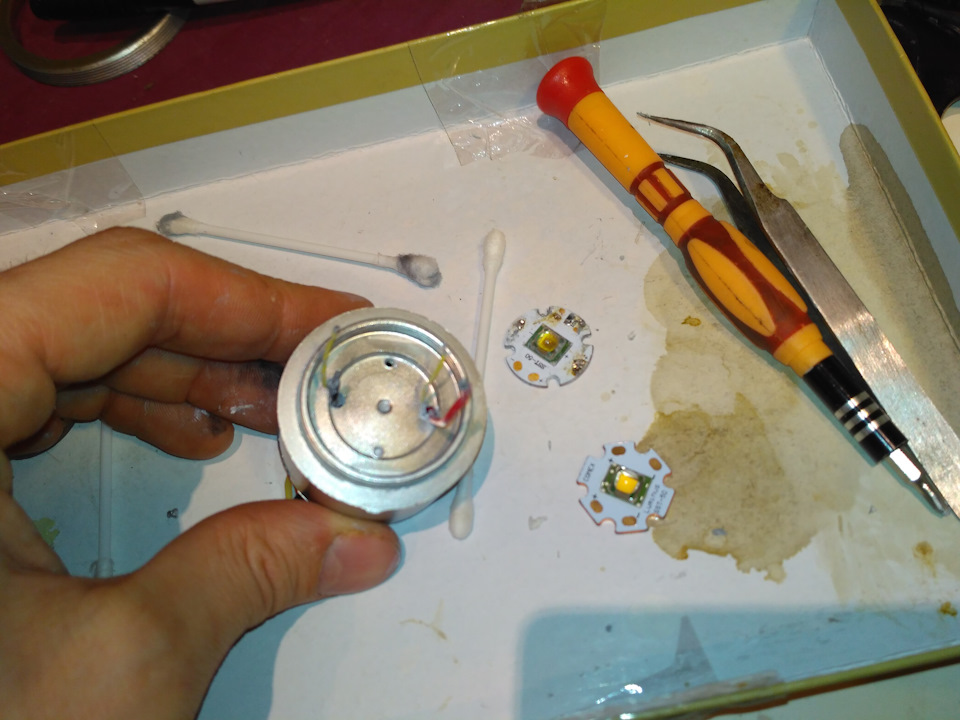

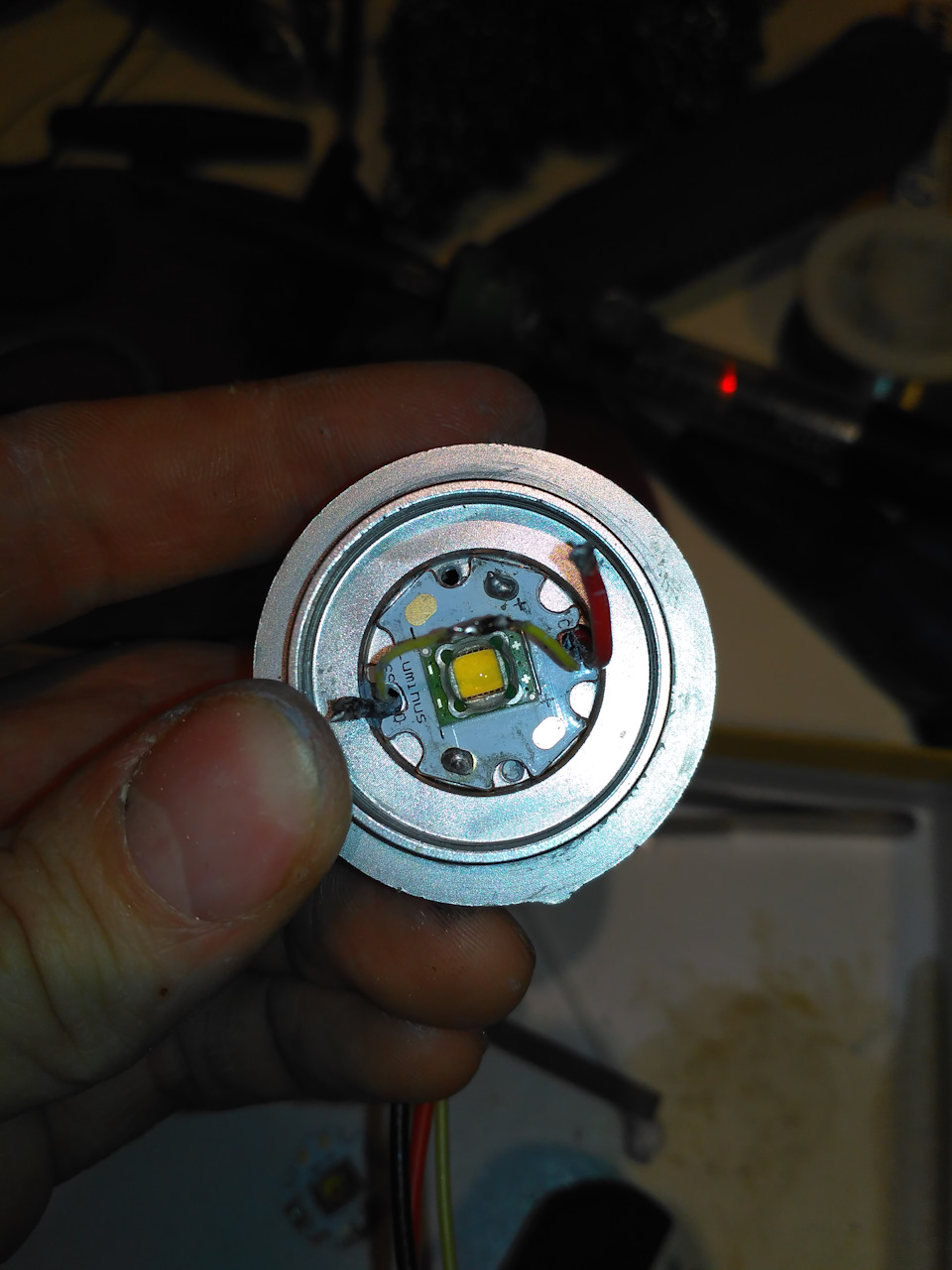

Модуль с деградировавшим диодом. Желтые провода- на терморезистор

На “родном” диоде Magicshine крепится не только сам излучающий кристалл, но и терморезистор. По замыслу создателей, он должен служить обратной связью между драйвером, который подает ток на кристалл, и его(кристалла) температурой. Но, что-то пошло не так(с), и судя по отзывам, перегретые и деградировавшие диоды — частая болячка этих фонарей. Поэтому, я особо не парясь, выпаял этот резистор со старой подложки, припаял к нему напрямую провода, и засунул в термоусадку. Поживет рядом с кристаллом, обмазанный термопастой.

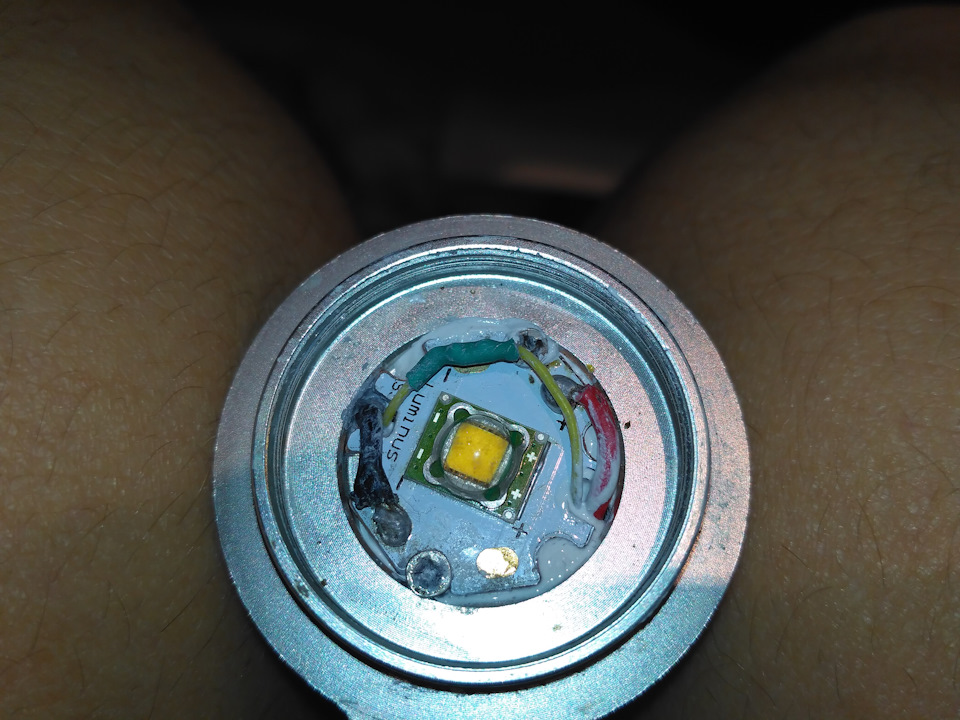

Обнаружилась одна неприятная особенность заказанного диода — подложка нового шестилепестковой “ромашкой”. А нужно 4 лепестка. Прорези под провода из модуля и под крепежные винты — не совпадают.

Какое Не-совпаденье!

Прибегаем к помощи подручных режущих предметов. В моем случае, этим предметом оказалась болгарка с отрезным диском. На малых оборотах сделал пропил, заусенцы убрал надфилем. Важно — есть только 1 способ сделать прорези. Если сделать их иначе — крепежные винты будут замыкать “+” и “-” на корпус модуля.

Примерка Тут месте и подложка, и резистора немножко.

Следим за высотой точек пайки на подложке. Сильно толстые нельзя, отражатель прикручивается довольно плотно. Вокруг кристалла есть маленький пластиковый кожух, который при сборке оказывается между кристаллом и отверстием отражателя. По нему можно судить о допустимой толщине контактов. На металлическом отражателе конечно есть шайба из диэлектрика, чтобы не закоротить им контакты, но всё же.

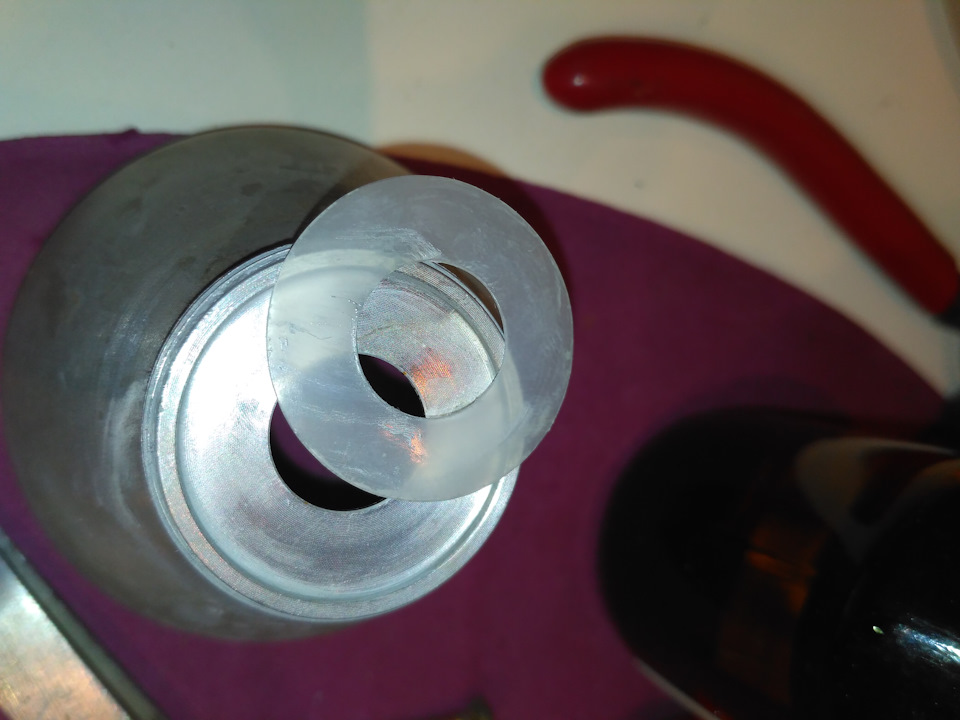

Слой диэлектрика

Добро смазываем пространство между корпусом и модулем термопастой. ИМХО, причина перегрева — в ее отсутствии. Возможно, предыдущий владелец ее недоложил. А возможно, производители…

Толстый слой шоколада. А, нет, термопасты.

Собираем и сравниваем результат.

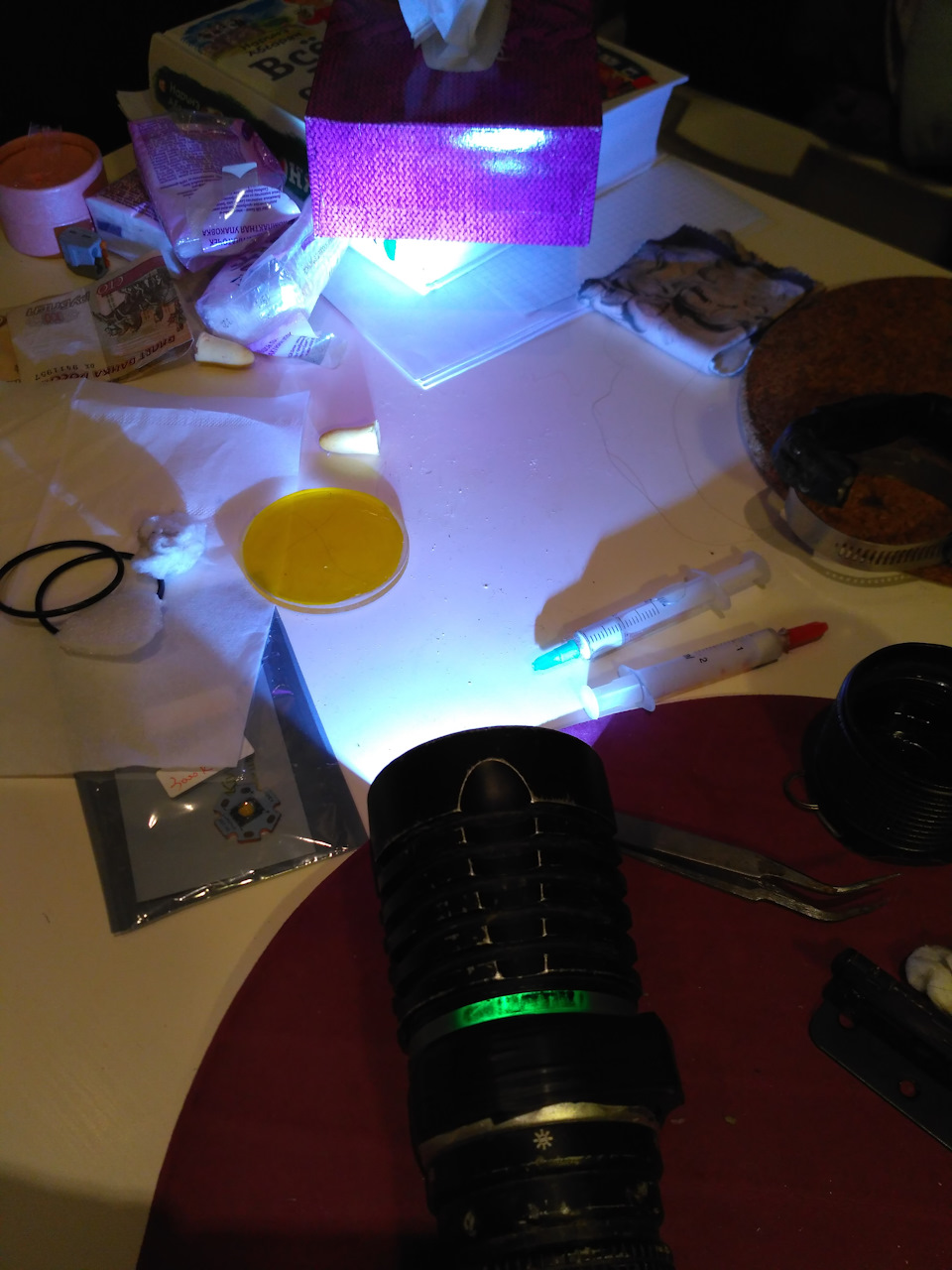

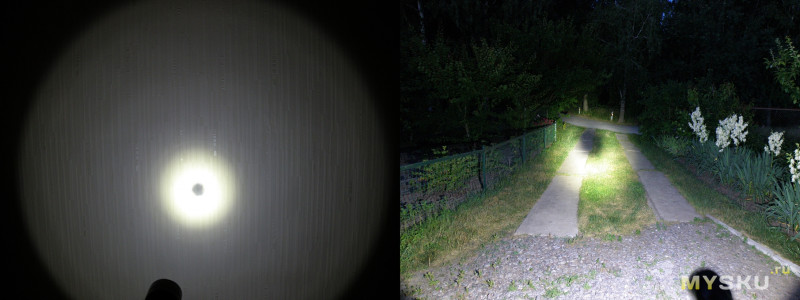

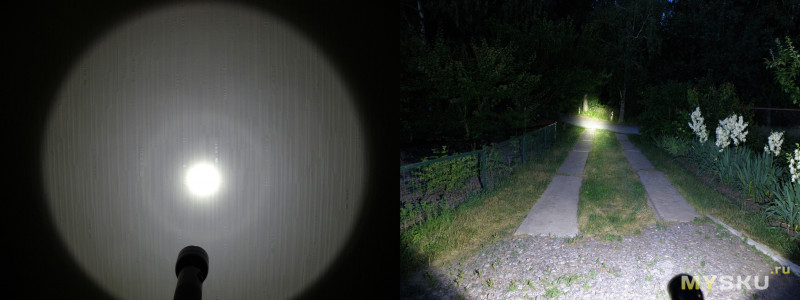

Исходный свет/цвет. Максимальная яркость. Исходный кристалл, без светофильтра. Конечный результат, без светофильтра.
