Как поменять габаритную лампочку на рено сандеро

Замена габаритов Сандеро 1.4

Приехал я значиццо в гараж, маслишко-фильтры поменять, пошел ворота открывать, машина на габаритах стоит… Гляжу, а передние габариты то и не горят. Задние в норме, а передних нет. Не стерпел я такой бесхозяйственности и решил начать первое ТО с замены этих лампочек.

Лампочки самые обычные — W5W, в принципе, доступ не сложный, патрон лампочки находится под основной лампой фары, чтоб достать, надо повернуть его.Запускаем туда руку, поворачиваем (- что-то туго идёт, детка! — не та дырка, придурок! -а, извини. (с)Не грози южному централу, попивая сок у себя в квартале), реально очень присохли, чуть вывернул их оттуда.

Замена ламп Renault Sandero, 2008 — 2014 г.в.

Рассмотрены модели Рено Сандеро 1-го поколения 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Лампа фонаря освещения номерного знака
Лампа освещения салона
Лампа освещения вещевого ящика
Лампа освещения багажника

Лампа дополнительного стоп-сигнала
Лампа заднего противотуманного фонаря
Лампа фонаря заднего хода

Для замены ламп блок-фары выполните следующие операции.
1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите крышку фары (замена лампы дальнего/ближнего света для наглядности показана на снятой блок-фаре).

4. Выведите пружинный фиксатор из крючков на отражателе.

5. . откиньте фиксатор.

6. . и выньте лампу головного света.
7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
8. Установите на место крышку.

Читайте также:

Такси в китае какие машины

9. Поверните патрон лампы габаритного огня по часовой стрелке и извлеките его из блок-фары.

10. Извлеките из патрона бесцокольную лампу.
11. Вставьте в патрон новую лампу и установите патрон на место.

12. Поверните патрон лампы указателя поворота против часовой стрелки.

13. . и извлеките его из блок-фары.

14. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона.
15. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите боковой фонарь указателей поворота.

3. Извлеките лампу из патрона.
4. Вставьте новую лампу в патрон, а патрон в корпус указателя.
5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задний фонарь.

Читайте также:

Как поставить звукосниматель на акустическую гитару

3. Нажмите пальцами на фиксаторы.

4. . и снимите заднюю крышку фонаря в сборе с патронами ламп.

5. Слегка вдавите в патрон лампу требующую замены, поверните ее против часовой стрелки и выньте из патрона.
6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора на 90° по часовой стрелке.
7. Установите детали в порядке, обратном снятию.

Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой фиксатор.

3. . и извлеките фонарь освещения номерного знака.

4. Поверните патрон бесцокольной лампы по часовой стрелке на 90°.

5. . и извлеките его.

6. Извлеките бесцокольную лампу из патрона.
7. Установите новую лампу.
8. Установите детали в порядке, обратном снятию.

Читайте также:

Чем чистить плату после пайки

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Пальцами отожмите фиксаторы по бокам корпуса фонаря дополнительного стоп-сигнала

3. Снимите корпус фонаря

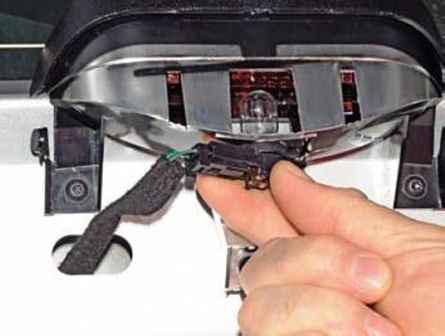

4. Отсоедините колодку проводов от патрона лампы фонаря.

5. Поверните патрон по часовой стрелке.

6. . и извлеките его из фонаря.
7. Извлеките бесцольную лампу из патрона.
8. Замените лампу новой.
9. Установите детали в порядке, обратном снятию.

Для замены лампы в плафоне освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите, преодолевая усилие фиксаторов, рассеиватель плафона освещения салона.

3. Извлеките лампу из патрона.
4. Вставьте новую лампу.
5. Установите рассеиватель плафона.

Читайте также:

Пежо 408 какой класс автомобиля

Для замены лампы подсветки патрона прикуривателя выполните следующие операции.
1. Снимите патрон прикуривателя и извлеките световод.

2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя.

3. Разжав края корпуса, сдвиньте.

4. . и извлеките патрон лампы

5. Извлеките лампу из патрона и замените ее.
6. Установите детали в порядке, обратном снятию.

Замена ламп освещения автомобиля Рено Сандеро

В фарах применена так называемая оптика прозрачных стекол.

Плафон фары абсолютно гладкий и не выполняет функцию распределения световых потоков. Он изготовлен из более прозрачного и легкого, чем стеклянный плафон, пластика.

Слой защитного лака предохраняет его от мелких повреждений (царапин).

Указатели поворота, вмонтированные в блок-фары, выполнены без цветных светофильтров, вместо них используются лампы со стеклом определенного цвета.

Противотуманные фары

В вариантном исполнении автомобили укомплектованы противотуманными фарами, установленными в нижней части переднего бампера.

Противотуманные фары можно включить подрулевым переключателем только при включенном наружном освещении.

Задние фонари

В фонарях, выполненных в современном стиле, установлены прозрачные плафоны указателей поворота и света заднего хода.

Лампа заднего противотуманного фонаря установлена в левом заднем фонаре.

Противотуманный фонарь можно включить подрулевым переключателем только при включенном наружном освещении.

Указатели поворота

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях.

Указатели поворота включаются левым подрулевым переключателем (лампы одного борта в зависимости от положения переключателя) или выключателем аварийной сигнализации (все лампы одновременно).

Корректор света фар

В вариантном исполнении автомобили укомплектованы корректором света фар, позволяющим изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

Замена ламп в блок фаре

Для замены ламп в блок-фаре открываем капот и отсоединяем минусовую клемму аккумулятора

Отсоединяем колодку проводов от лампы ближнего/дальнего света

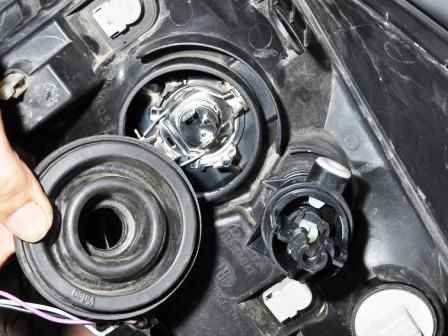

Снимаем крышку фары

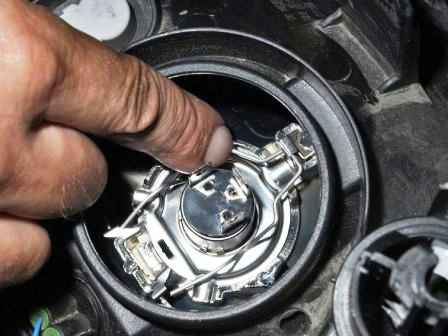

Выводим пружинный фиксатор из крючков на отражателе

Откидываем фиксатор цоколя лампы

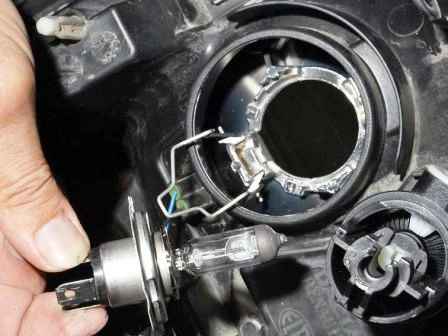

Извлекаем лампу ближнего/дальнего света

Устанавливаем новую лампу — H4 60/55 А. Фиксируем лампу пружинным фиксатором, устанавливаем крышку и подсоединяем колодку проводов.

Замена лампы габаритного света

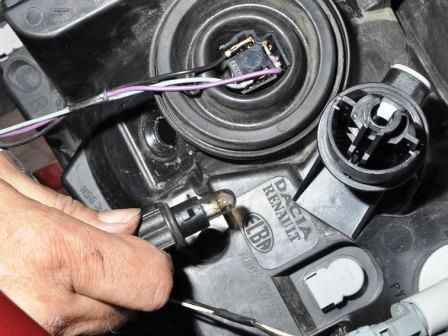

Поворачиваем патрон лампы габаритного света по часовой стрелке

Извлекаем патрон с лампой габаритного света из корпуса блок-фары

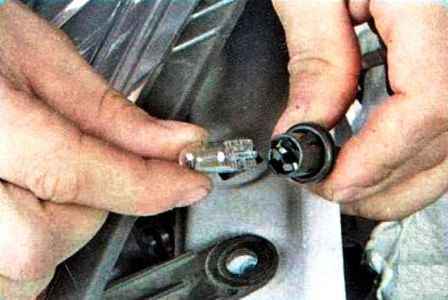

Извлекаем из патрона бесцокольную лампу

Вставляем новую лампу W5W габаритных огней в патрон и устанавливаем его на место

Замена лампы указателя поворотов

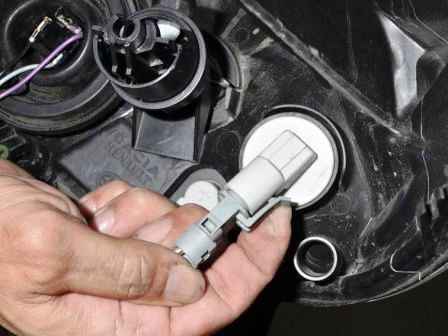

Отжимаем фиксатор колодки проводов лампы указателя поворотов

Вынимаем колодку проводов

Поворачиваем патрон лампы указателя поворотов против часовой стрелки и извлекаем его из блок-фары

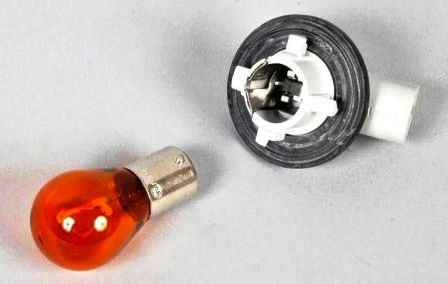

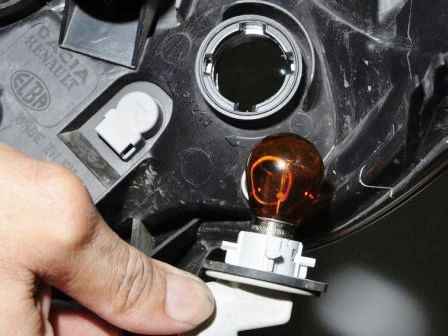

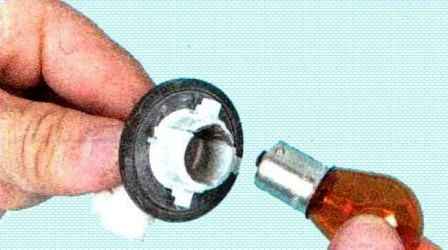

Нажимаем на лампу и поворачиваем ее против часовой стрелки, извлекаем ее из патрона

Устанавливаем новую лампу PY21W в обратной последовательности

Замена лампы повторителя поворотов

Оттягиваем фонарь повторителя поворотов на себя, преодолевая усилие фиксаторов, вынимаем его из отверстия крыла

Отсоединяем патрон, с лампой повернув его против часовой стрелки

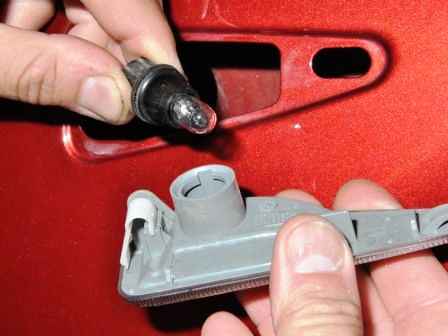

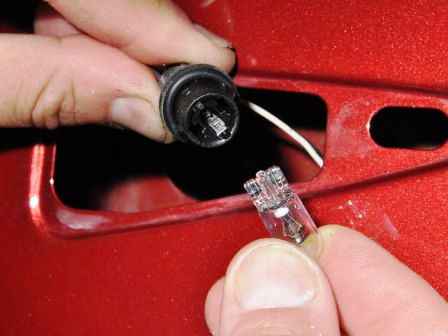

Извлекаем бесцокольную лампу.

Устанавливаем новую лампу WY5W и устанавливаем фонарь повторителя поворотов в обратном порядке.

Замена лампы в заднем фонаре автомобиля

Для замены ламп в заднем фонаре нужно снять фонарь, для этого отсоединяем минусовую клемму аккумулятора

Снимаем обивку багажника со стороны снимаемого фонаря

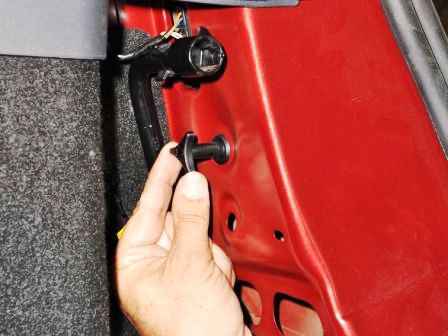

Откручиваем пластмассовую гайку крепления заднего фонаря

Извлекаем фонарь на длину присоединенных проводов

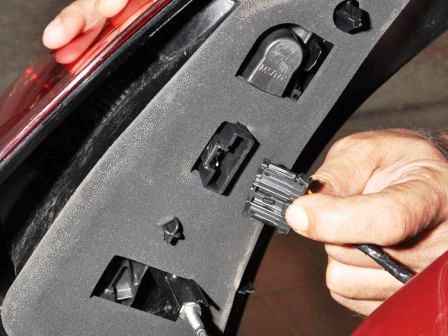

Нажав на фиксатор, отсоединяем колодку проводов от заднего фонаря

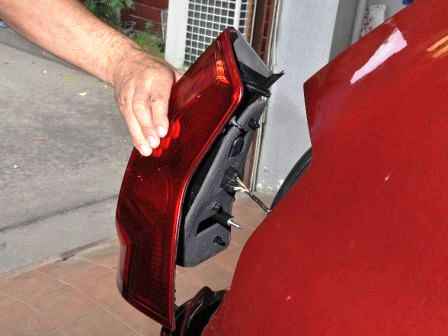

Снимаем задний фонарь

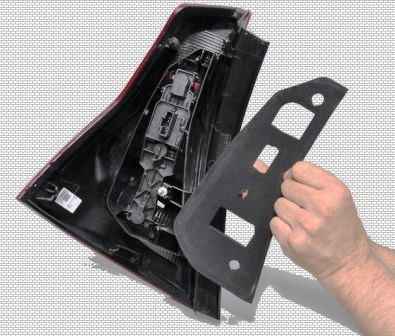

Снимаем с фонаря шумоизоляционную накладку

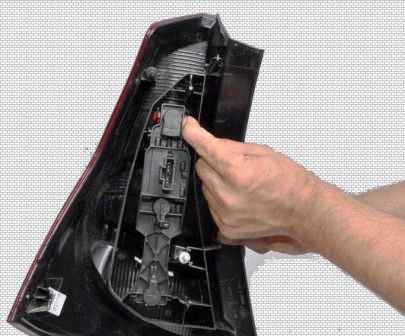

Нажимаем пальцами на фиксаторы

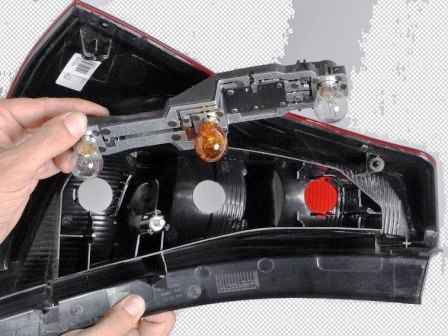

Снимаем заднюю крышку фонаря в сборе с патронами ламп

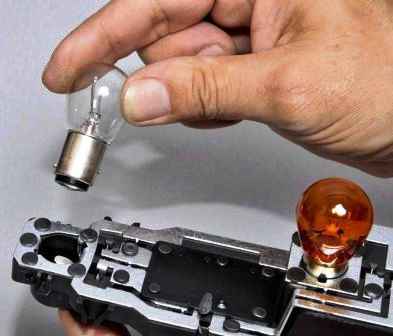

Слегка вдавливая в патрон лампу, требующую замены, поворачиваем ее против часовой стрелки и вынимаем из патрона

При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Затем фиксируем лампу в патроне, повернув ее на 90˚ по часовой стрелке.

Устанавливаем детали в обратном порядке.

Замена лампы освещения номерного знака

Отключаем минусовую клемму аккумулятора

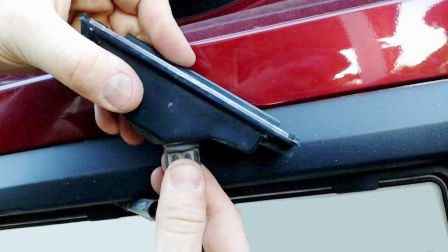

Вынимаем фонарь освещения номерного знака

Поворачиваем патрон лампы по часовой стрелке на 90˚

Извлекаем патрон с лампой

Вынимаем бесцокольную лампу из патрона

Устанавливаем новую лампу W5W в обратном порядке.

Замена лампы в дополнительном стоп-сигнале

Отсоединяем минусовую клемму аккумулятора

Нажимаем два фиксатора

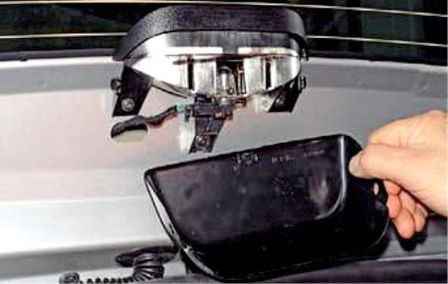

Снимаем кожух дополнительного сигнала

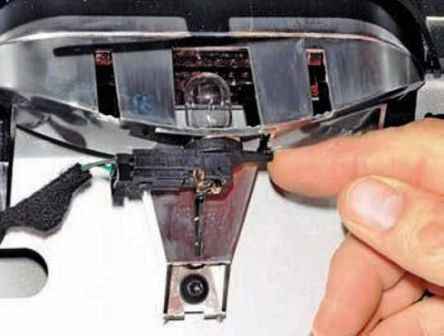

Для замены лампы отжимаем вниз фиксатор патрона

Поворачиваем патрон лампы по часовой стрелке

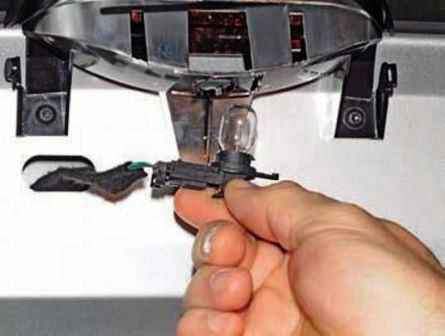

Вынимаем патрон с лампой из корпуса сигнала

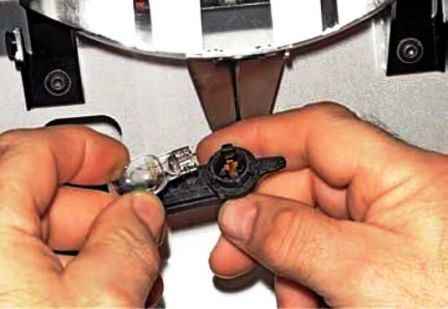

Потянув лампу, вынимаем ее из патрона

Устанавливаем новую лампу P21W в обратном порядке.

Замена лампы в плафоне освещения салона

Отключаем минусовую клемму аккумулятора

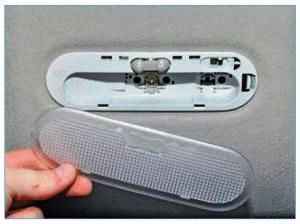

Поддеваем плоской отверткой рассеиватель плафона

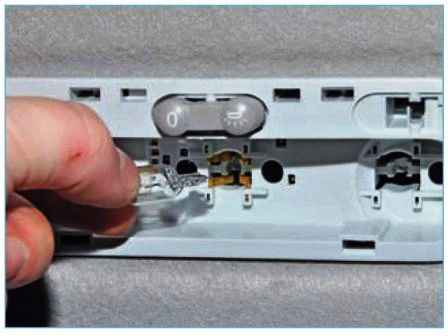

Извлекаем лампу из патрона

Вставляем новую лампу W5W и устанавливаем рассеиватель

Замена лампы подсветки патрона прикуривателя

Снимаем патрон прикуривателя и извлекаем светодиод

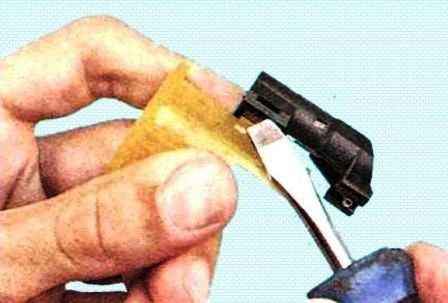

Поддев отверткой, отсоединяем от светодиода корпус лампы подсветки патрона прикуривателя

Как заменить лампы ближнего света, габаритов и поворота в Renault Sandero

В некоторых автомобилях, замена ламп может вызвать немало трудностей, даже у опытных автовладельцев. Рено Сандеро не относится к этому типу автомо1билей, поэтому замена ламп в передних фарах — ближнего света, габаритов и поворотников, не вызовет особых проблем даже у начинающих автомобилистов.

Какие лампы применяются в Renault Sandero

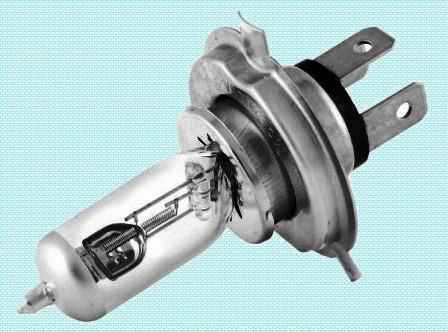

Лампа ближнего света H4 12V/55W

PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
KOITO H4-12-60/55 Вт (0456E) от 190 руб
MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
NARVA H4-12-60/55 (N-48881) цена от 120 руб
OSRAM H4-12-60/55 (O-64193) цена от 140 руб
PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

PHILIPS 12V W5W P-12961 цена от 27 руб
BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
OSRAM 12V W5W O-2825 цена от 20 руб
KOITO 12V W5W 1583 цена от 25 руб
PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Лампа указателя поворота PY21W

PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Инструкция по замене ламп

Замена лампы ближнего света

Открываем капот и отсоединяем колодку проводов от лампы

Снимаем резиновый пыльник с лампы

Нажимаем на пружинные фиксаторы и вытаскиваем их из пазов

Вынимаем старую лампу и устанавливаем новую

Лампа ближнего света H4 является галогенной, поэтому трогать руками за колбу лампы запрещено. В случае если вы все же дотронулись пальцами до колбы, ее следует протереть спиртосодержащей салфеткой или обработать обезжиривателем.

Замена лампы указателя поворота

Отжав фиксатор, снимаем колодку проводов с патрона лампы

Против часовой стрелки поворачиваем патрон с лампой и вытаскиваем его из фары

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона

Устанавливаем новую лампу и производим сборку в обратной последовательности.

Лампа поворота PY21W, является лампой накаливания, поэтому при установке ее можно трогать руками.

Замена лампы габаритов W5W

Габаритная лампа расположена под лампой ближнего света.

Поворачиваем патрон лампы габаритов против часовой стрелки и вытаскиваем из фары

Потянув лампу на себя вытаскиваем ее, затем берем новую и устанавливаем.

В случае установки светодиодных ламп, вам потребуется «угадать» полярность ламп, поэтому советуем включить габариты и производить замену ламп.
