Расшифровка колесных шин и дисков
175 — ширина протектора (мм)
70 — высота профиля в % от ширины, т.е 175 * 70% = 122,5 (мм)
R — тип шины, R означает радиальная
13 — посадочный диаметр шины, указывается в дюймах, 1 дюйм = 2.54 см
82 — индекс нагрузки (грузоподъемности)
Q — индекс скорости
Также могут быть индексы:
С указывает на то, что шина относится к категории усиленных
M+S обозначает шину повышенной проходимости

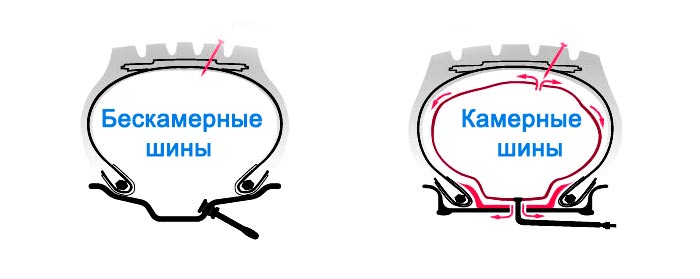

TL бескамерная шина
ТТ соответсвенно, камерная
Часто на шинах указывают дату производства в формате неделя.год.
Например 3006 тридцатая неделя 2006 года.
Расшифровка индексов скорости
Индекс Скорость км/ч
I…100
K…110
L…120
M…130
N…140
P…150
Q…160
R…170
S…180
T…190
H…200
V…210
VR…210 240
ZR…более 240
Расшифровка индексов нагрузки
Индекс Нагрузка, кг Индекс Нагрузка, кг
60… 250… 90… 600
61… 257… 91… 615
62… 265… 92… 630
63… 272… 93… 650
64… 280… 94… 670
65… 290… 95… 690
66… 300… 96… 710
67… 307… 97… 730
68… 315… 98… 750
69… 325… 99… 775
70… 335… 100…800
71… 345… 101…825
72… 355… 102…850
73… 365… 103…875
74… 375… 104…900
75… 387… 105…925
76… 400… 106…950
77… 412… 107…975
78… 425… 108…1000
79… 437… 109…1030
80… 450… 110…1060
81… 462… 111…1090
82… 475… 112…1120
83… 487… 113…1150
84… 500… 114…1180
85… 515… 115…1215
86… 530… 116…1250
87… 545… 117…1285
88… 560… 118…1320
89… 580… 119…1360
ДИСКИ рассмотрим для примера 5.5J * 13 ET38 4*98 D58.6
5.5 ширина диска, указывается в дюймах
13 диаметр диска, указывается в дюймах
ET вылет, т.е. расстояние от центральной оси симметрии диска до плоскости прикосновения диска к ступице (мм)
4 количество крепежных отверстий число болтов, на которые крепится диск (шт)
98 посадочный диаметр крепежных болтов (мм)
D58.6 диаметр центрального отверстия диска (мм)
Соответствие размеров шин и дисков расчет
Читайте также:
для каждой ширины дисков есть оптимальная ширина шин. 5.0 — 165, 5.5 — 175, 6.0 — 185, 6.5 — 195.
но в тоже время +-10мм резины допускается и наоброт. для каждой шины допускается +-0.5″ диска
А вы знаете, что на самом деле означают цифры на боковине вашей покрышки?
Для многих людей, имеющих в своем владении автомобиль, обозначение размерности автомобильных шин представляет собой то же самое, что и набор китайских иероглифов. А между прочим, умение определять размер покрышки может сыграть вам на руку во многих ситуациях. Также, зная значение цифр и принципы маркировки, вы сможете без ущерба для автомобиля устанавливать покрышки большего или меньшего размера. Но не все сразу.
Размерность автомобильных шин
Что же на самом деле означает надпись 195/55R15 или 175/65R14? Или любая другая? Первая цифра — это ширина профиля шины в миллиметрах или, говоря проще, ширина протектора. Именно от нее зависит такой важный параметр, как площадь пятна контакта с дорогой. Чем шина шире, тем устойчивее веден себя автомобиль. Но для зимы напротив, лучше выбрать резину поуже. Второй параметр, характеризующий размер резины — это высота профиля. Вопреки заблуждениям многих людей, цифра 55 или 65 из нашего примера, — это не высота профиля в миллиметрах. Это процент от ширины протектора шины. То есть, высота профиля резины с типоразмером 195/55R15 будет не 55мм, а 195*0,55=107,25мм. Опять же, чем ниже профиль резины, тем она жестче, но благодаря этому автомобиль управляется острее и точнее.
Двигаемся дальше. Латинская буква R означает вовсе не радиус, как думают многие. Это обозначение типа укладки нитей корда внутри покрышки. В прошлом применялись шины диагонального типа, то есть корд в них был расположен по диагоналям. Такая конструкция обеспечивает высокую прочность резины, но плохо подходит для быстрой езды и не самым лучшим образом влияет на экономичность. С приходом на рынок новых радиальных шин, корд в которых располагается перпендикулярно направлению протектора и образует своеобразный пончик по всему колесу, диагональные постепенно отошли в тень и сегодня они применяются в основном на тяжелой технике. Наконец мы добрались до заветного числа после буквы R. Это никакой не радиус! И если вы услышите где-то фразу: «Я себе новую резину купил, 16 радиуса», то можете смело начинать смеяться над безграмотностью хвастуна. Цифра, которая пишется после буквы R — это диаметр внутреннего кольца шины или диаметр обода. Также, эта цифра обозначает внешний диаметр диска, но никак не его радиус! Забудь вообще слово радиус, когда говорите о резине!
Главное правило при смене резины
Отметим один немаловажный момент, о котором почему-то не задумывается большинство водителей. Когда вы хотите сменить колеса на автомобиле, всегда руководствуйтесь заводскими параметрами. Производители не просто так указывают несколько типоразмеров шин и дисков. Например, у вас с завода стояла резина 175/65R14. В руководстве к автомобилю написано, что допускается установка резины размерностью 185/60R14 и 195/55R15. Такие размеры называют взаимозаменяемыми. Другими словами, вы можете сменить резину и не бояться, что колеса начнут скрести об арки, а спидометр станет вас обманывать. Запомните простое правило: если вы увеличиваете ширину профиля на 10мм, то вам следует уменьшить высоту профиля на 5мм. Если же вы решили поставить на автомобиль резину большего, чем положено размера, тогда не забудьте перепрограммировать спидометр и проконтролируйте, чтобы колеса не терлись об арки при полностью вывернутом руле. Иначе вам регулярно начнут приходить «письма счастья» и срок службы вашей резины заметно сократится.
175 65 R14 что означают цифры
Без хорошей и качественной обуви человек много не пройдет, если на дворе холодное время года. Да и летом по раскаленному солнцем асфальту босиком передвигаться некомфортно. Так же и с автомобилем – без грамотно подобранных шин он далеко не уедет.
Однако правильно выбрать их не так просто, как может показаться на первый взгляд. Из обилия представленных в магазине шин нужно четко определить категорию, типоразмер, уметь расшифровать индекс допустимой нагрузки и индекс скорости шин, показатели сцепления и износа. Радует, что не обязательно быть специалистом, ведь маркировка шин, расшифровка которой доступна даже начинающему автолюбителю, содержит всю необходимую информацию.
Разумеется, сначала нужно подобрать «обувку» для автомобиля по размеру – типоразмер шин является одной из самых видимых деталей маркировки:
-
Читайте также:

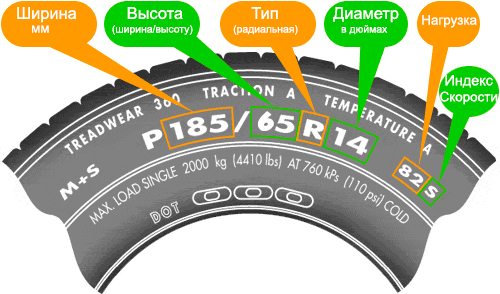

Для расшифровки возьмем последний пример с фотографии: 175/70 R13 82Т :
- 175 – показатель ширины шины в миллиметрах, то есть ширина данной шины 175 мм.
- 70 – ее пропорциональность (еще называют подобную величину профилем), то есть высота профиля по отношению к ширине в данном случае составляет 70%. Чем больше показатель пропорциональности, тем выше шина, независимо от ее ширины.
- R – радиальный корд покрышки. Это особенность конструкции шины, когда прорезиненные нити на корде каркаса идут параллельно друг другу, не перехлестываясь. Сейчас преимущественно выпускается радиальный тип, но иногда еще можно встретить и диагональный корд (D), когда прорезиненные нити на каркасе располагаются под углом к радиусу колеса. Или диагонально-опоясанный тип (B).
- 13 – величина указана в дюймах и обозначает диаметр колеса.
- Т – буквенное обозначение скорости, при которой можно без проблем ездить с данной шиной. Подобный индекс скорости шин рассчитать просто, взглянув на таблицу, которая расположена ниже. В данном случае мы видим индекс скорости Т, который означает, что предельно допустимая скорость – 190 км/ч. Это распространенный тип, как и индекс скорости q (до 160 км/ч).
- 82 – эта цифра обозначает максимально допустимую нагрузку на колесо. В данном случае этот индекс шин обозначает, что предельно допустимая нагрузка составляет 475 кг. Чуть ниже в увидите таблицу, где будут указаны все значения индекса нагрузки шин.
Индекс скорости шин
| Обозначение | Максимальная скорость, км/ч |
|---|---|
| L | 120 |
| M | 130 |
| N | 140 |
| P | 150 |
| Q | 160 |
| E | 170 |
| S | 180 |
| T | 190 |
| U | 200 |
| H | 210 |
| V | 240 |
| W | 270 |
| Y | 300 |
| Z | свыше 300 |
Индекс нагрузки (грузоподъемности) шин
| Индекс | КГ | Индекс | КГ | Индекс | КГ | Индекс | КГ |
|---|---|---|---|---|---|---|---|
| 50 | 190 | 71 | 345 | 92 | 630 | 113 | 1150 |
| 51 | 195 | 72 | 355 | 93 | 650 | 114 | 1180 |
| 52 | 200 | 73 | 365 | 94 | 670 | 115 | 1215 |
| 53 | 206 | 74 | 375 | 95 | 690 | 116 | 1250 |
| 54 | 212 | 75 | 387 | 96 | 710 | 117 | 1285 |
| 55 | 218 | 76 | 400 | 97 | 730 | 118 | 1320 |
| 56 | 224 | 77 | 412 | 98 | 750 | 119 | 1360 |
| 57 | 230 | 78 | 425 | 99 | 775 | 120 | 1400 |
| 58 | 236 | 79 | 437 | 100 | 800 | 121 | 1450 |
| 59 | 243 | 80 | 450 | 101 | 825 | 122 | 1500 |
| 60 | 250 | 81 | 462 | 102 | 850 | 123 | 1550 |
| 61 | 257 | 82 | 475 | 103 | 875 | 124 | 1600 |
| 62 | 265 | 83 | 487 | 104 | 900 | 125 | 1650 |
| 63 | 272 | 84 | 500 | 105 | 925 | 126 | 1700 |
| 64 | 280 | 85 | 515 | 106 | 950 | 127 | 1750 |
| 65 | 290 | 86 | 530 | 107 | 975 | 128 | 1800 |
| 66 | 300 | 87 | 545 | 108 | 1000 | 129 | 1840 |
| 67 | 307 | 88 | 560 | 109 | 1030 | 130 | 1900 |
| 68 | 315 | 89 | 580 | 110 | 1060 | ||
| 69 | 325 | 90 | 600 | 111 | 1090 | ||
| 70 | 335 | 91 | 615 | 112 | 1120 |

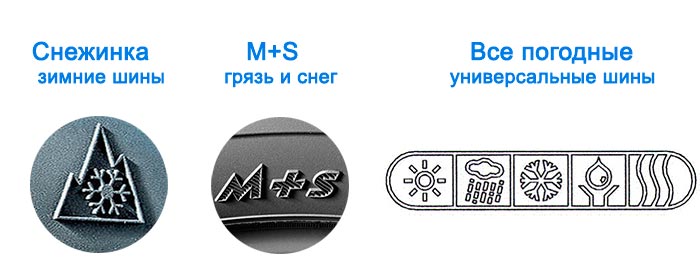

Сезонность
Также маркировка шин обязательно включает в себя обязательно указание сезонности:
| Обозначение | Описание |
|---|---|
| W + S | C такими шинами возможно движение по дороге, на которой присутствует грязь и снег. |
| Snow или M + S | Зимние шины, позволяющие ехать и по снегу, и по льду. |
| As All Season | всесезонная |
| Aw Any Weather | всепогодная |
| Rain, Water, Aqua, Aquatred, Aquacontact | Возможно, шина может в маркировке иметь «зонтик». Такая маркировка говорит о том, что покрышка имеет эффект аквапланирования, то есть создана специально для дождливой погоды. |
| HIGHWAY | Шоссейные – созданы для дорог с твердым покрытием, но только в мокром или сухом виде. Из-за низкого сцепления с покрытием езда по снегу или льду в такой автомобильной «обувке» нежелательна. |
| PERFORMANCE | Скоростные — для автомобилей высокого класса. Выдерживают большие температурные нагрузки, имеют отличные сцепные свойства и обеспечивают безупречную управляемость авто. |
| ALL SEASON PERFORMANCE | Скоростные всесезонные. |
Ошиповка
Для тех, кто предпочитает шипованную резину в холодное время года, важно знать следующее:
| Обозначение | Описание |
|---|---|
| AD | Ошиповка выполнена посредством алюминиевых шипов. |
| SD | Ошиповка выполнена с помощью шипов, имеющих твердосплавный сердечник. |
| DD | Ошиповка выполнена с помощью шипов, имеющих прямоугольный сердечник с алмазной огранкой. |
| OD | Ошиповка выполнена с помощью шипов, имеющих овальный сердечник. |
| MD | Ошиповка выполнена с помощью пластиковых шипов, имеющих твердосплавный сердечник. |
Дополнительные обозначения
Помимо этого, существует еще масса дополнительных обозначений, которые не всегда указываются:
Как правило, продавцы (да и производители автомобилей) указывают размер шин в виде строки вида «175/65R14», а размер дисков — «14×5 PCD 4×100 ET45 DIA 60.1». Что же означают эти комбинации букв и чисел?
Начнем с размерности шин (она короче и проще). Перечислим значение чисел по порядку их упоминания в строке « 175/65R14»:
- 175 — это ширина протектора шины (милиметры);
- 65 — высоташины, в процентах от ширины протектора;
- 14 — диаметр диска, на использование с которым расчитана шина (дюймы).

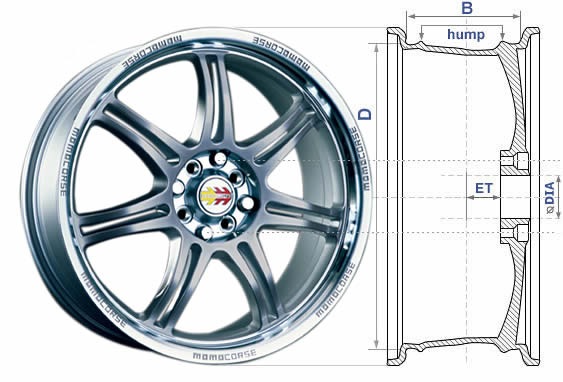

Теперь разберем строку размерности диска « 14×5 PCD 4×100 ET45 DIA 60.1»:
- 14 -диаметр диска (дюймы);
- 5 — ширина обода диска (дюймы);
- 4 -количество крепежных отверстий под болты/шпильки (шт);
- 100 — диаметр воображаемой окружности, на которой расположеныотверстия под болты/шпильки (милиметры);
- 45 — вылет диска или расстояние от воображаемого центра диска (в поперечной плоскости) до контактной площадки (милиметры);
- 60.1 — диаметр посадочного отверстия под ступицу (милиметры).
-
Читайте также:
Чаще всего, при выборе автомобильной резины, люди ориентируются на ее стоимость, однако действительно на что необходимо обратить особое внимание, – это на ее маркировку, которая располагается на боковой стороне покрышки.
Полезная информация
Информация, указанная на автопокрышках, очень полезна для каждого владельца автомобиля. Первое, что бросается в глаза – это название производителя и марка изделия. Далее идут большие цифры, к примеру, 175/65/R14, которые обозначают:
- ширину покрышки – 175 миллиметров;
- процентное соотношение ширины к высоте – 65;
- внутренний диаметр – R14, который выражается в дюймах.
Далее можно увидеть цифры, обозначающие коэффициент нагрузки, он варьирует в пределах 80 – 115 и выше. Данный параметр указывает на то, какие нагрузки способно выдержать изделие. К примеру, автопокрышки с индексом 99 предназначены для автомобилей до трех тонн.
Если цифра ниже, колеса предназначаются для транспортного средства с более низкой нагрузкой, цифра выше – для машин с более высокой нагрузкой.
Автошины для лета и зимы имеют разные обозначения, например, на зимней резине часто можно изображены буквы М + S, означающее, что автопокрышки хорошо будут работать на заснеженных и покрытых грязью дорогах.
Скоростной показатель
Еще одна важная метка, которая указывает, на скоростной режим автомобиля, использующего ту или иную резину. Маркировка наносится в виде букв латинского алфавита. Сегодня для легкового автотранспорта резина, рассчитанная на движение менее 160 км/час, не выпускается.
Такую резину производители обозначают латинской литерой Q. Буква R – обозначает, что автомобиль может двигаться 170 км. Покрышки с литерой Т – предназначены для движения 190 км/ч. Исключение составляет литера Н, которую производители расположили ближе к концу списка, она указывает, что автомобиль может двигаться 210, а литера V разрешает движение 240 км/ч.
-
Читайте также:
Т – стандартный индекс скорости для зимних шин
Коэффициент Т принято считать стандартным для зимних автошин. Международные требования предъявляют ко всем стандартным легковым автошинам одинакового размера одинаковый коэффициент нагрузки, а скоростной показатель может изменяться от 160 до 240 км. Однако для зимы самым приемлемым является индекс Т.
Скоростной коэффициент присваивают покрышкам только после проведения испытаний. А маркировку наносят для того, чтобы указать водителю автотранспортного средства на максимально допустимую скорость, при которой могут работать покрышки.
Что значит индекс скорости Т на шинах? Он обозначает максимальную скорость движения, при которой автопокрышки будут сохранять все свои полезные характеристики. Если на покрышках указан индекс Т – 190, а автомобиль будет долгое время ехать 210, производитель не гарантирует сохранность своего изделия. При длительной эксплуатации таких покрышек на более высоком скоростном режиме, возможна их деформация и разрушение из-за перегрева.
Чтобы понять, на какую скорость рассчитаны те либо иные автошины, можно воспользоваться специальной таблицей, разобраться в которой может даже новичок. К примеру, латинские буквы R/S/Т/U = 170/180/190/200 км, Н/V = 210/240, W/Y=270/300 километров в час. Литеры W/Y проставляются на покрышках, предназначенных для спортивных автомобилей.
На некоторых автопокрышках можно увидеть, что индекс выражен не одной, а двумя буквами, к примеру, VR. Расшифровать такие символы тоже не трудно, они обозначают, что на автомобиле с такими покрышками, можно передвигаться от 210 до 300 км/час, ZR – от 240 до 300 км. Таким образом, расшифровка Т- индекса скорости шин будет говорить о допустимом скоростном режиме для транспортного средства.
На что обратить внимание при покупке шин?
Выбирая резину, необходимо ориентироваться на два важных параметра, которые тесно связаны друг с другом: скорость и нагрузки. Ведь именно нагрузка влияет на характер перемещения автотранспорта и определяет ресурс автомобильной резины.
К примеру, при небольшом показателе нагрузки уровень шума, при перемещении автомобиля, будет минимальным, однако сами шины износятся быстрее. Если коэффициент нагрузки будет большим, шины будут более шумными, но прослужат более длительный срок.
Приобретая автошины для легковой машины, необходимо ориентироваться на то, с какой скоростью вы чаще всего перемещаетесь, и покупать их с запасом коэффициента на десять – пятнадцать процентов больше.
Чтобы избежать проблем, к примеру, разрыва авторезины во время движения транспортного средства, нужно приобретать изделия с более высоким индексом. Но и здесь важно не переусердствовать. Ведь если вы решите поставить на легковую машину резину с завышенными параметрами (для спортивных авто), пострадает комфорт во время передвижения.
Если в комплекте есть шины с разными скоростными ограничениями, на передние колеса нужно ставить более жесткую резину. При таком способе установки износ всех четырех колес будет примерно одинаков.
Маркировка шин расшифровка

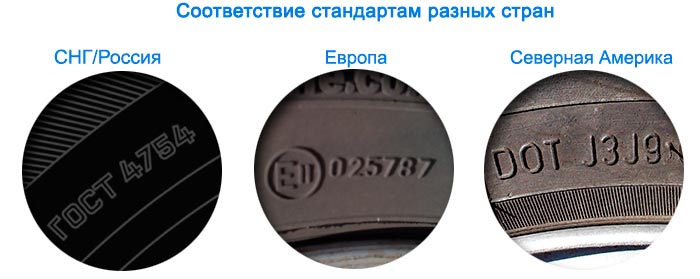

В соответствии с правилами Европейской Экономической Комиссии ООН каждая покрышка стандартизирована (приведена к определенным индексам и показателям), которые в обязательном порядке производителем наносятся на боковую часть шины. Теснение на внешней стороне называют маркировкой, которое может нести в себе более 30 разных значений, давайте вместе расшифруем, что они обозначают.
Оглавление:
Типоразмер шины
Типоразмер покрышек обозначает физические параметры ската. Эта маркировка состоит из трех цифр и нанесена на наружной части колеса. Пример таких значений: 175/70 R13, 185/60 R14, 195/50 R15, 195/65 R15C, 7.5/-R16 120L.
- Первая цифра в маркировке обозначает ширину покрышки в миллиметрах для легковых шин (175, 195, 185 и т.п.) или в дюймах для грузовых (6.45, 7.5 и др.).
- На легковых скатах принято вторым числом указывать соотношение ширины шины к высоте её боковины в процентах. К примеру в маркировке 175/70 R13 число 70 означает, что высота боковой части равна 70% от 175 мм, а значит 175*70/100 = 122.5 мм.

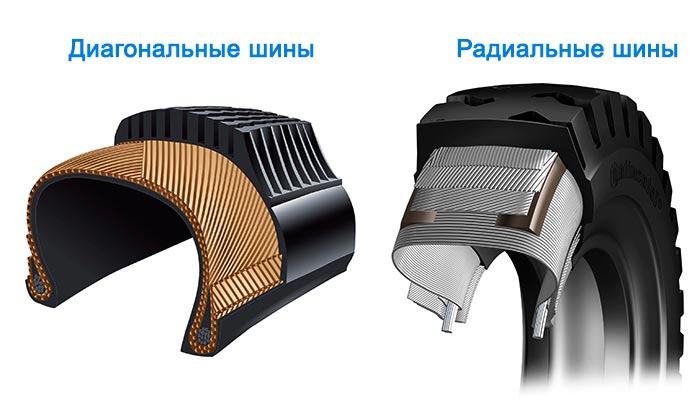

- Буква «R» значит радиальную конструкцию колеса (на диагональных шинах её не ставят), «C» после внутреннего радиуса ставят на шинах коммерческого транспорта, которые предназначены для увеличенных нагрузок. Дополнительные буквы ставят на покрышках для американского рынка: LT — «Light truck» скаты для легко грузового транспорта или джипов, P — «Passenger Car» для легкового, ST — «Special Trailer» для прицепов, а T — «Temporary» для запасных колес или докаток.

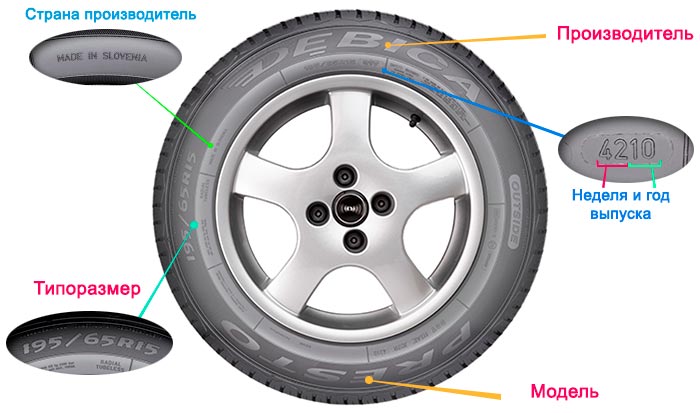

Информация о производителе и модели
Кроме размера для идентификации шин сбоку наносят название бренда и модель, к примеру: Nokian Hakka Green, Michelin Energy, Toyo Proxes, Good year Ultra Grip, Белшина BEL-347, Amtel NordMaster, Hankook K415 Optimo и другие.
Надпись « Made in …» обозначает страну производителя (Russia (Россия), Germany (Германия), USA (США), France (Франция), China (Китай) и др.).
Год и неделя выпуска на шинах нанесена в закругленном овале четырьмя цифрами: к примеру «0915» будет означать, что покрышку сделали на 9 неделе 2015 года.

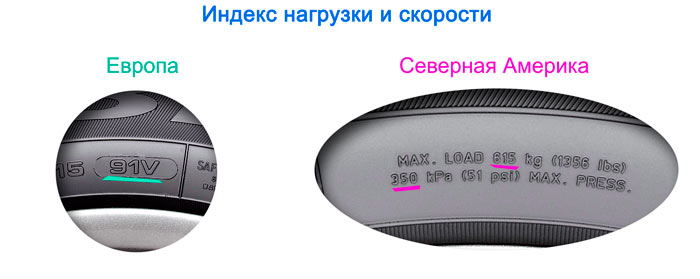

Индексы допустимой нагрузки и скоростей
Индекс нагрузки (ИНС) — обозначение цифрами допустимой нагрузки на шину в килограммах. Значение колеблется в пределах от 0 (45 кг) до 279 (136000 кг). Подробно узнать какой индекс Вы можете в таблице ниже:
| ИНС | MAX, кг | ИНС | MAX, кг | ИНС | MAX, кг | ИНС | MAX, кг | ИНС | MAX, кг | ИНС | MAX, кг | ИНС | MAX, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 45 | 40 | 140 | 80 | 450 | 120 | 1400 | 160 | 4500 | 200 | 14000 | 240 | 45000 |
| 1 | 46,2 | 41 | 145 | 81 | 462 | 121 | 1450 | 161 | 4625 | 201 | 14500 | 241 | 46250 |
| 2 | 47,5 | 42 | 150 | 82 | 475 | 122 | 1500 | 162 | 4750 | 202 | 15000 | 242 | 47500 |
| 3 | 48,7 | 43 | 155 | 83 | 487 | 123 | 1550 | 163 | 4875 | 203 | 15500 | 243 | 48750 |
| 4 | 50 | 44 | 160 | 84 | 500 | 124 | 1600 | 164 | 5000 | 204 | 16000 | 244 | 50000 |
| 5 | 51,5 | 45 | 165 | 85 | 515 | 125 | 1650 | 165 | 5150 | 205 | 16500 | 245 | 51500 |
| 6 | 53 | 46 | 170 | 86 | 530 | 126 | 1700 | 166 | 5300 | 206 | 17000 | 246 | 53000 |
| 7 | 54,5 | 47 | 175 | 87 | 545 | 127 | 1750 | 167 | 5450 | 207 | 17500 | 247 | 54500 |
| 8 | 56 | 48 | 180 | 88 | 560 | 128 | 1800 | 168 | 5600 | 208 | 18000 | 248 | 56000 |
| 9 | 58 | 49 | 185 | 89 | 580 | 129 | 1850 | 169 | 5800 | 209 | 18500 | 249 | 58000 |
| 10 | 60 | 50 | 190 | 90 | 600 | 130 | 1900 | 170 | 6000 | 210 | 19000 | 250 | 60000 |
| 11 | 61,5 | 51 | 195 | 91 | 615 | 131 | 1950 | 171 | 6150 | 211 | 19500 | 251 | 61500 |
| 12 | 63 | 52 | 200 | 92 | 630 | 132 | 2000 | 172 | 6300 | 212 | 20000 | 252 | 63000 |
| 13 | 65 | 53 | 206 | 93 | 650 | 133 | 2060 | 173 | 6500 | 213 | 20600 | 253 | 65000 |
| 14 | 67 | 54 | 212 | 94 | 670 | 134 | 2120 | 174 | 6700 | 214 | 21200 | 254 | 67000 |
| 15 | 69 | 55 | 218 | 95 | 690 | 135 | 2180 | 175 | 6900 | 215 | 21800 | 255 | 69000 |
| 16 | 71 | 56 | 224 | 96 | 710 | 136 | 2240 | 176 | 7100 | 216 | 22400 | 256 | 71000 |
| 17 | 73 | 57 | 230 | 97 | 730 | 137 | 2300 | 177 | 7300 | 217 | 23000 | 257 | 73000 |
| 18 | 75 | 58 | 236 | 98 | 750 | 138 | 2360 | 178 | 7500 | 218 | 23600 | 258 | 75000 |
| 19 | 77,5 | 59 | 243 | 99 | 775 | 139 | 2430 | 179 | 7750 | 219 | 24300 | 259 | 77500 |
| 20 | 80 | 60 | 250 | 100 | 800 | 140 | 2500 | 180 | 8000 | 220 | 25000 | 260 | 80000 |
| 21 | 82,5 | 61 | 257 | 101 | 825 | 141 | 2575 | 181 | 8250 | 221 | 25750 | 261 | 82500 |
| 22 | 86 | 62 | 265 | 102 | 850 | 142 | 2650 | 182 | 8500 | 222 | 26500 | 262 | 85000 |
| 23 | 87,5 | 63 | 272 | 103 | 875 | 143 | 2725 | 183 | 8750 | 223 | 27250 | 263 | 87500 |
| 24 | 90 | 64 | 280 | 104 | 900 | 144 | 2800 | 184 | 9000 | 224 | 28000 | 264 | 90000 |
| 25 | 92,5 | 65 | 290 | 105 | 925 | 145 | 2900 | 185 | 9250 | 225 | 29000 | 265 | 92500 |
| 26 | 95 | 66 | 300 | 106 | 950 | 146 | 3000 | 186 | 9500 | 226 | 30000 | 266 | 97500 |
| 27 | 97,5 | 67 | 307 | 107 | 975 | 147 | 3075 | 187 | 9750 | 227 | 30750 | 267 | 97500 |
| 28 | 100 | 68 | 315 | 108 | 1000 | 148 | 3150 | 188 | 10000 | 228 | 31500 | 268 | 100000 |
| 29 | 103 | 69 | 325 | 109 | 1030 | 149 | 3250 | 189 | 10300 | 229 | 32500 | 269 | 103000 |
| 30 | 106 | 70 | 335 | 110 | 1060 | 150 | 3350 | 190 | 10600 | 230 | 33500 | 270 | 106000 |
| 31 | 109 | 71 | 345 | 111 | 1090 | 151 | 3450 | 191 | 10900 | 231 | 34500 | 271 | 109000 |
| 32 | 112 | 72 | 355 | 112 | 1120 | 152 | 3550 | 192 | 11200 | 232 | 35500 | 272 | 112000 |
| 33 | 115 | 73 | 365 | 113 | 1150 | 153 | 3650 | 193 | 11500 | 233 | 36500 | 273 | 115000 |
| 34 | 118 | 74 | 375 | 114 | 1180 | 154 | 3750 | 194 | 11800 | 234 | 37500 | 274 | 118000 |
| 35 | 121 | 75 | 387 | 115 | 1215 | 155 | 3875 | 195 | 12150 | 235 | 38750 | 275 | 121000 |
| 36 | 125 | 76 | 400 | 116 | 1250 | 156 | 4000 | 196 | 12500 | 236 | 40000 | 276 | 125000 |
| 37 | 128 | 77 | 412 | 117 | 1285 | 157 | 4125 | 197 | 12850 | 237 | 41250 | 277 | 128500 |
| 38 | 132 | 78 | 426 | 118 | 1320 | 158 | 4250 | 198 | 13200 | 238 | 42500 | 278 | 132000 |
| 39 | 136 | 79 | 437 | 119 | 1360 | 159 | 4375 | 199 | 13600 | 239 | 43750 | 279 | 136000 |
На шинах предназначенных для Североамериканского рынка также теснением нанесён параметр «Maximum Pressure», который измеряется в фунтах на квадратный дюйм (1 PSI = 0,068046 Атмосфер) и «Maximum Load», в фунтах или килограммах. Max. press. означает максимально допустимое давление в холодных покрышках, а Max. load — нагрузку.
Индекс скорости — показатель максимально допустимой скорости, до которой можно разгонятся на шинах. Значение обозначается в латинских буква от A до Z и соответственно скоростной режим 5-300 км/ч (свыше 300 км/ч маркировки нет).
| Индекс | М/ч | Км/ч | Индекс | М/ч | Км/ч |
| A1 | 3 | 5 | L | 75 | 120 |
| A2 | 6 | 10 | M | 81 | 130 |
| A3 | 9 | 15 | N | 87 | 140 |
| A4 | 12 | 20 | P | 94 | 150 |
| A5 | 16 | 25 | Q | 100 | 160 |
| A6 | 19 | 30 | R | 106 | 170 |
| A7 | 22 | 35 | S | 112 | 180 |
| A8 | 25 | 40 | T | 118 | 190 |
| B | 31 | 50 | U | 124 | 200 |
| C | 37 | 60 | H | 130 | 210 |
| D | 40 | 65 | V | 149 | 240 |
| E | 43 | 70 | Z / ZR | свыше 149 | свыше 240 |
| F | 50 | 80 | W | 168 | 270 |
| G | 56 | 90 | (W) | свыше 168 | свыше 270 |
| J | 62 | 100 | Y | 186 | 300 |
| K | 68 | 110 | (Y) | свыше 186 | свыше 300 |
Подробнее про индексы шин читайте по ссылке.
Конструкция покрышки
Все конструктивны особенности колес зачастую также маркируют на боковине.
Радиальные или диагональные шины
Как уже упоминалось ранее, шины радиальной конструкции маркируют буквой «R» в основном размерном индексе или надписью «Radial», а для диагональных эта буква просто отсутствует. Разница между этими покрышками заключается в расположении нитей корда, которые усиливают жесткость к скручиванию и нагрузкам на шине. В диагональных шинах стальные нити идут переплетаясь под прямым углом, а в радиальных нити равномерно располагаются от края одного борта к другому.
Какая же конструкция шины лучше? Радиальные покрышки имеют большую устойчивость к износу по сравнению с диагональными — они способны пройти свыше 60000 км, тогда как их конкурент едва справляется с пробегом вдвое меньше. Кроме того устойчивость и управляемость диагональных шин хуже, впрочем как и сопротивление качению, что сказывается на повышенном расходе топлива. В конструкции радиальной шины также предусмотрен брекер, который усиливает жесткость боковины. Такие скаты помогают добиться более стабильного и большего пятна контакта с дорогой. Практически все современные шины радиальные.
Камерные и бескамерные шины
Покрышки с маркировкой «Tubeless» или TL называют бескамерными. В таких шинах воздух напрямую закачивается через нипель.
На камерных шинах стоит надпись «Tube Type» или TT. У таких скатов воздух закачивается в резиновую камеру, которая установлена внутри шины.
Бескамерные покрышки обладают рядом преимуществ над своими устаревшими собратьями:
- Меньший вес за счет отсутствия камеры и упрощенной конструкции.
- При проколе бескамерные шины спускаются в разы медленнее.
- Меньше перегреваются и в следствии этого медленнее разрушаются.
Другие конструкционные особенности
- Regroovable — ставят на шинах, которым можно углублять протектор нарезкой.
- Reinforсed — шины с повышенным индексом нагрузки.
- XL или Extra load — маркировка шин с повышенной на 4 единицы индексом нагрузки.
- Steel или Steel belted — обозначение наносят на скаты со стальным кордом в брекере (боковина шины).

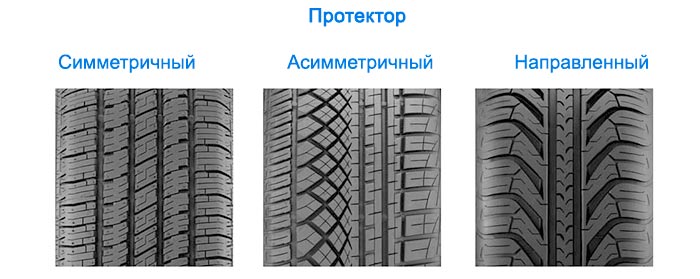

- Для асимметричных и направленных шин используется обозначение Outside / Inside, чтобы показать какой стороной ставить колесо к авто (текст Inside должен быть на внутренней стороне, а Outside на внешней. Кроме того если рисунок протектора направлен, есть слово Rotation и стрелка, указывающее на направление вращение колеса.
Сезонность и тип покрытия
- All Seasons, As ставят на наружной части всесезонных, то есть тех, которые использовать можно и зимой и летом.
- R+W (Road+winter) маркировка скатов предназначенных для обычной дороги и зимних условий, еще один подвид всесезонных
- Any Weather, Aw покрышки предназначенные для любой погоды.
- M+S, M&S или M.S означает «Mud and Snow» (Грязь и Снег), шины предназначенные для зимней погоды и подтаявшего снега в частности.
- Снежинка (Snowflake) — значок на фоне трех пиков гор наносят на боковину зимних шин. Такую маркировку могут устанавливать производители, чьи скаты прошли тест на сцепление с дорогой на 10% лучше по сравнению с эталоном Uniroyal Tiger.
- Пиктограмма зонтик или надписи Aquatred, Aquacontact наносят на шины предназначенные для дождя.
Износ

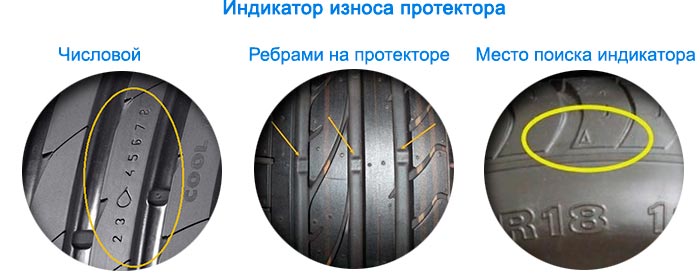

Многие производители позаботились о конечном потребителе и установили на покрышки индикатор износа. Его наличие на шине обозначается надписью Tread Wear Indication или TWI. Каждый бренд по своему решил показывать глубину протектора, к примеру:
- Michelin устанавливают на верхней части боковины треугольник, который показывает где именно расположен индикатор износа
- Nokian, Matador и много других фирм вырезают на протекторе числа, которые означают глубину протектора в миллиметрах, постепенно изнашиваясь у покрышки стирается слой с одной цифры на другую
- Остальные бренды в канавках протектора ставят перпендикулярную перегородку, высота которой скажет, что покрышка изношена полностью
Минимально допустимый износ для легкового транспорта — это 1.6 мм, который действует как в России, так и во всех странах Европы. Считается, что это последний рубеж, который хоть как-то препятствует аквапланированию шины в лужах.
Глубина протектора новых летних скатов обычно 7-8 мм, зимних 8-10 в зависимости от типа рисунка.
Соответствие стандартам
Шины, которые производят в странах СНГ и России в частности имеют надписи о принадлежности к гос стандартам или определенным техническим условиям. На боковине они наносятся кодом документа, к примеру: ГОСТ 4754-97 или ТУ2521-036-00148984-98. Кроме того на шины прошедшие сертификацию в России иногда наносят знак РСТ, который свидетельствует про наличие сертификата.
На шинах предназначенных для европейского рынка теснением наносят знак соответствия правилам N30 ЕЭК ООН. Цифра в круге — это код страны, а вне обозначение стандарта, к примеру E4 0220984.
Покрышки выпущенные для Североамериканского рынка имеют маркировку DOT (Department of Transportation USA), который состоит из буквенно-цифрового кода, в котором зашифровывается производитель, размер ската, завод изготовитель, к примеру DOT M746 JR1R.
Цветные маркировки

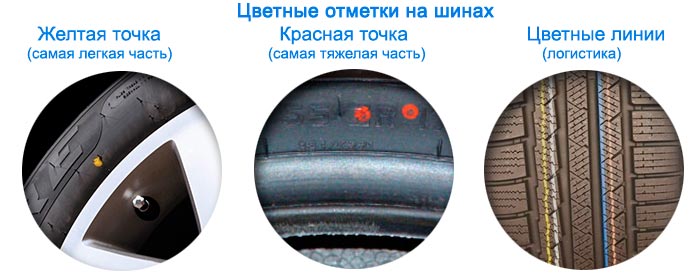

Кроме того каждый производитель для своего удобство или специфических нужд может наносить различные собственные метки для каждой покрышки.
- Желтые метки ставят на самую легкую часть покрышки, как место для установки ниппеля, упрощая работу шиномонтажу.
- Красная метка на шине обозначает место наибольшей неоднородности либо же самую тяжелую часть.
- Цветные полоски на протекторе самых разных цветов созданы, чтобы упростить логистику и помочь распределять шины по складам.
- Белый круг с числом на боковине это знак, соответствующий советскому ОТК (отдел технического контроля), означает проверку на складе поставщиком.
Наклейка на шинах

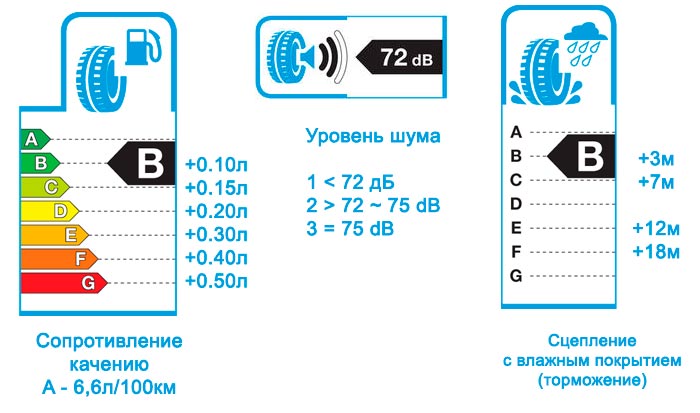

Один из новых трендов маркировки покрышек — наклейки, которые наклеивают на протектор перед продажей. На них Вы можете узнать сопротивление качению, шумность и торможение авто на мокром асфальте.
- Сопротивление качению или же RRC (Rolling Resistance Coeficient) измеряется в буква A, B, C, D, E, F, G. Самым лучшим считается A, что означает самый низкий коэффициент. Остальные буквы увеличивают расход топлива на эталонном авто с расходом 6.6 л / 100 км пути.
- Торможение на мокром асфальте как и в предыдущем примере измеряют в буквах латинского алфавита: A, B, C, D, E, F, G, где буква A будет значить самый меньший тормозной путь на мокром асфальте.
- Шумность шины обозначена пиктограммой динамика с покрышкой и нанесенным уровнем dB. Если черным цветом заполнены все звуковые волны, значит скат имеет 75 и более dB, что с 2016 года уже будет запрещено на территории ЕС.
Если Вы дочитали эту статью до конца, поздравляем Вас, Вы с уверенностью можете считать себя экспертом в части маркировок на шинах.
