Антизанос на авто как называется

Антипробуксовочная система

Управление тормозным давлением осуществляется циклически. Рабочий цикл имеет три фазы — увеличение давления, удержание давления и сброс давления. Увеличение давления тормозной жидкости в контуре обеспечивает торможение ведущего колеса. Оно производится за счет включения насоса обратной подачи, закрытия переключающего клапана и открытия клапана высокого давления. Удержание давления достигается за счет отключения насоса обратной подачи. Сброс давления производится по окончании пробуксовки при открытых впускном и переключающем клапанах. При необходимости цикл работы повторяется.

Управление крутящим моментом двигателя осуществляется во взаимодействии с системой управления двигателем. На основании информации о проскальзовании ведущих колес, получаемой от датчиков угловой скорости колес, и фактической величине крутящего момента, получаемой от блока управления двигателем, блок управления противобуксовочной системы вычисляет величину необходимого крутящего момента. Данная информация передается в блок управления системы управления двигателем и реализуется с помощью различных действий:
-изменения положения дроссельной заслонки;
-пропуска впрыскиваний топлива в системе впрыска;
-пропуска импульсов зажигания или изменения угла опережения зажигания в системе зажигания;
-отмены переключения передачи в автомобилях с автоматической коробкой передач.
При срабатывании противобуксовочной системы загорается контрольная лампа на панели приборов. Система имеет возможность отключения.

Схема антипробуксовочной системы ASR (рис. в низу)
1компенсационный бачок
2вакуумный усилитель тормозов
3датчик положения педали тормоза
4датчик давления в тормозной системе
5блок управления
6насос обратной подачи
7аккумулятор давления
8демпфирующая камера
9впускной клапан переднего левого тормозного механизма
10выпускной клапан привода переднего левого тормозного механизма
11впускной клапан привода заднего правого тормозного механизма
12выпускной клапан привода заднего правого тормозного механизма
13впускной клапан привода переднего правого тормозного механизма
14выпускной клапан привода переднего правого тормозного механизма
15впускной клапан привода заднего левого тормозного механизма
16выпускной клапан привода заднего левого тормозного механизма
17передний левый тормозной цилиндр
18датчик частоты вращения переднего левого колеса
19передний правый тормозной цилиндр
20датчик частоты вращения переднего правого колеса
21задний левый тормозной цилиндр
22датчик частоты вращения заднего левого колеса
23задний правый тормозной цилиндр
24датчик частоты вращения заднего правого колеса
25переключающий клапан
26клапан высокого давления
27шина обмена данными

Как работает ESP и как ей пользоваться. Это должен знать каждый водитель

ESP (Electronic Stability Program) — это, если переводить дословно, «электронная программа стабилизации», однако более корректно — электронная система стабилизации. ESP также еще называют «противозаносной системой» или «системой курсовой устойчивости».

Главная задача ESP — контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях. Проще говоря, система стабилизации должна предотвращать занос и боковое скольжение автомобиля в случае его возникновения, а также помогать сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля во время выполнения маневров на высокой скорости или скользком покрытии под колесами.

Первой систему стабилизации начала применять на своих моделях компания Mercedes-Benz, которая запатентовала ее в 1994-м. А год спустя, в 1995-м, ESP начали устанавливать на Mercedes-Benz S-Class Coupe. Позже она появилась на седане S-Class и на спорткаре SL. Затем ESP начала появляться и на других моделях марки, а позднее — и в активе остальных крупных автопроизводителей. Причем, многие из них патентовали для системы собственное товарное название. И, как правило, тоже в виде аббревиатуры. Так что система стабилизации у некоторых других производителей может называться ESC, VDC, VSC, DSC, DSTC, однако ее суть и принцип действия от этого не меняется.

С ноября 2011 года ESP наряду с системой ABS стала одной из систем активной безопасности, которой в обязательном порядке должны быть оснащены все новые модели легковых и грузовых автомобилей, регистрируемые в Европейском Союзе. С ноября 2014 года этот закон без исключения распространяется на все новые автомобили. В России наличие ESP на грузовых автомобилях стало обязательным с 1 января 2016 года, а на легковых моделях — с 1 февраля 2017-го.

Как работает ESP?

Работа ESP взаимосвязана с тормозными механизмами автомобиля, ABS, а также с антипробуксовочной системой и электронным блоком управления двигателем. В своей работе ESP активно использует все эти компоненты, комплексно объединяя их действия и обеспечивая несколько контраварийных мер во время возникновения поперечной динамики или, проще говоря, неуправляемого скольжения задней оси автомобиля.

Фактически ESP состоит из микропроцессора (также называют электронным блоком управления), который постоянно обрабатывает сигналы, поступающие с датчиков скорости вращения колес, интегрированных в систему ABS, положения рулевого колеса и давления в тормозной системе.

Кроме того, на процессор поступает информация с двух других датчиков, которые измеряют угловую скорость относительно вертикальной оси и поперечные ускорения автомобиля. Они фиксируют внезапное боковое ускорение, которое является главным маркером скольжения, и, определив его величину, дают дальнейшие распоряжения системе. К этим данным также добавляется значение скорости, с которой движется автомобиль в этот момент, величина угла поворота руля, а также обороты коленчатого вала двигателя. Анализируя эти данные, ESP «понимает», что возник занос и далее дает команду на выборочное подтормаживание одного или нескольких колес автомобиля, исходя из направления заноса и бокового ускорения.

Сами команды на тормозные механизмы отправляются через модулятор АБС, создающий давление в тормозной системе автомобиля. Вместе с этим, ESP отправляет на блок управления двигателем команду на сокращение подачи топлива и уменьшение тяги на колесах.

Система работает всегда и в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания зависит от каждой конкретной ситуации и типа привода автомобиля. Например, в повороте датчик углового ускорения фиксирует начало заноса задней оси. В этом случае на блок управления двигателем поступает команда на уменьшение подачи топлива. Если этого оказалось недостаточно, посредством АБС притормаживается внешнее переднее колесо.

Антипробуксовочная система: что это и зачем нужно

Покупая автомобиль, водитель зачастую даже не в курсе обо всех электронных “фишках”, которые в нем установлены. Одна из систем, которая обязательно устанавливается во все современные автомобили, это антипробуксовочная система. Она может иметь разные названия — TCS, ETS, ASR, STC и многие другие, но у всех у них практически идентичный принцип работы, а разница в названии лишь из-за патетных прав на технологии. В рамках данной статьи подробнее рассмотрим, что такое антипробуксовочная система, и зачем она нужна.

Какие бывают антипробуксовочные системы

Как отмечалось выше, антипробуксовочная система практически во всех автомобилях одинаковая. Отличаются они друг от друга лишь названием и некоторыми дополнительными функциями. Некоторые антипробуксовочные системы устанавливаются в автомобиле по умолчанию, другие предлагаются в качестве опций.

Самыми популярными на сегодняшний день антипробуксовочными системами являются:

• ASR (Automatic and Acceleration Slip Regulation) — разработка концерна Volkswagen. Ее можно встретить на автомобилях Volkswagen, Audi, Skoda, Seat и ряде других;
• ETS (Electronic Traction System) — разработка компании Mercedes-Benz, которая устанавливается на ее автомобили;
• DSA (Dynamic Safety) — система, которая была создана для автомобилей Opel и Chevrolet;
• ETC (Electronic Traction Control) — разработана для автомобилей Range Rover;
• A-TRAC (Active Traction Control) — система от японских инженеров для автомобилей марки Toyota;
• STC (System Traction Control) — система для автомобилей, которые выходят под брендом Volvo;
• TCS (Traction Control System) — встретить данную антипробуксовочную систему можно на автомобилях Honda и Mazda;
• ASC (Anti-Slip Control) — разработанная система для машин марки BMW.

Это далеко не все варианты антипробуксовочных систем автомобилей, которые представлены сейчас на рынке. Таких систем намного больше, и в некоторых деталях они друг от друга отличаются.

Зачем нужна антипробуксовочная система

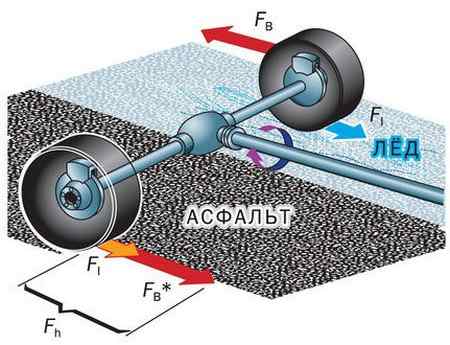

Как можно понять из названия данной системы, она служит для снижения вероятности пробуксовки автомобиля. Многие водители не знают, но антипробуксовочная система включена в их автомобиле по умолчанию, и ее можно отключить из настроек через бортовой компьютер.

Принцип действия антипробуксовочной системы довольно простой. Если электронный блок управления автомобиля получает информацию о том, что машина имеет плохое сцепление с дорогой на одном из приводящих колес, то это колесо начинает крутиться медленнее, тормозя при помощи колодок, а крутящий момент усиливается на втором колесе, которое имеет более хорошее сцепление с дорогой. Это позволяет автомобилю выбраться из снега, грязи и других сложных дорожных условий.

Обратите внимание: Выше рассмотрен принцип работы антипробуксовочной системы для переднеприводного автомобиля. Но такие системы устанавливаются и на автомобили с полным приводом, и их работа ведется похожим образом, но с учетом особенностей полного привода.

Но антипробуксовочная система нужна не только, когда автомобиль застрял в плохих дорожных условиях. Ее работа ведется непрерывно все время, пока водитель управляет автомобилем. Считывая информацию с колес, ЭБУ контролирует оптимальное распределение момента между ними, чтобы автомобиль не пробуксовывал и не возникало других аварийно опасных ситуаций.

Примеры, когда еще работает антипробуксовочная система:

• Попадание одного колеса на заснеженную дорогу. Часто бывает, что дорожное полотно почищено не идеально. В такой ситуации водитель рискует угодить одним из ведущих колес на снежную часть дороги, а другое будет двигаться по чистому асфальту. Поскольку у одного из колес возникнет вероятность проскальзывания, это может привести к тому, что при резком движении руля автомобиль уйдет в занос, и водитель потеряет управление. Чтобы этого не произошло, антипробуксовочная система, работая в связке с системой стабилизации курсовой устойчивости, перераспределяет момент, притормаживая проскальзывающее колесо;
• Прохождение поворотов. Еще одна типичная ситуация — вход в поворот на заснеженной дороге. Даже при низкой скорости автомобиль может уйти в занос. Антипробуксовочная система и система курсовой устойчивости постараются это предотвратить, распределяя моменты между колесами;
• Пробуксовка при резком старте. Если на светофоре вы нажмете педаль акселератора в пол, то без антипробуксовочной системы, автомобиль может “шлифануть” и развернуть, особенно на скользкой дороге. Антипробуксовочная система это предотвратит. Даже если пробуксовка возникнет, автомобиль не понесет в сторону.

Еще один немаловажный момент, который стоит отметить, это снижение нагрузки на автоматическую коробку передач при использовании антипробуксовочной системы. Как известно, при пробуксовке масло в АКПП разогревается, что может вести к его перегреву и потере свойств, что впоследствие негативно скажется на элементах трансмиссии. Кроме того, антипробуксовочная система “притупливает” автомобиль на резких стартах, тем самым снижая нагрузку на гидротрансформатор.

Минусы антипробуксовочной системы

Для обычных водителей, которые привыкли к размеренной езде с комфортом, нет никаких минусов в антипробуксовочной системе, если она нормально работает. Но бывают ситуации, когда возникают сбои в программном обеспечении, либо изначально проблемы в прошивке, а иногда и неправильная работа датчиков, которые ведут к неверной работе антипробуксовочной системы. Она при неправильной работе может вызывать заносы и, наоборот, затруднять выезд при сложных дорожных условиях.

Для водителей, которые любят стартовать резко со светофоров, антипробуксовочная система может создавать проблемы в данном деле. Машина будет набирать обороты, но автомобиль резко не поедет, поскольку электроника начнет тормозить колеса для снижения вероятности пробуксовки.

Как отключить антипробуксовочную систему

Как отмечалось выше, в разных автомобилях устанавливаются разные типы антипробуксовочных систем. Отключаются и способы их отключения. Чаще всего это делается:

Через бортовой компьютер, где нужно найти соответствующую опцию и отключить;
• При помощи отдельной кнопки. Она, в большинстве случаев, находится слева от руля;
• При помощи комбинации кнопок или определенного алгоритма взаимодействия с кнопкой. Например, может потребоваться выжать тормоз и нажать на кнопку отключения системы, либо зажать кнопку, поскольку при ее однократном нажатии отключаются только отдельные опции данной системы.

Обратите внимание: Имеются автомобили, в которых невозможно отключить антипробуксовочную систему.

Способ отключения антипробуксовочной системы, если он имеется, должен быть указан в книге по технической эксплуатации автомобиля.

Как работает ESP

Занос на дороге общего пользования — вещь опасная и, как правило, неожиданная. ESP создана, чтобы не допускать его.

Аббревиатура ESP (Electronic Stability Program) — самая распространённая из множества существующих на сегодняшний день для обозначения системы динамической стабилизации автомобиля. В зависимости от производителя комбинация букв может варьироваться: встречаются ESC, VDC, VSC, DSC, DSTC. Суть везде едина — в опасных ситуациях обозначенная одним из этих индексов электроника помогает вам справиться с автомобилем.

Задача ESP заключается в том, чтобы контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях — предотвращать срыв автомобиля в занос и боковое скольжение. То есть сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля в процессе выполнения манёвров, особенно на высокой скорости или на плохом покрытии. Иногда эту систему называют «противозаносной» или «системой поддержания курсовой устойчивости».

Прообраз ESP под названием «Управляющее устройство» был запатентован ещё в 1959 году компанией Daimler-Benz, но реально воплотить её удалось лишь в 1994-м. С 1995-го система стала серийно устанавливаться на купе Mercedes-Benz S 600 Coupe, а чуть позже ею комплектовались все автомобили S-класса и SL.

Сегодня система динамической стабилизации доступна хотя бы в качестве опции почти на любом автомобиле. Прямой зависимости от класса машины уже не существует: ESP можно обнаружить даже в относительно недорогой модели Volkswagen Polo. Так как она работает?

Современная ESP взаимосвязана с АБС, антипробуксовочной системой и блоком управления двигателем, она активно использует их компоненты. По сути, это единая система, работающая комплексно и обеспечивающая целый набор вспомогательных контраварийных мероприятий. Структурно ESP состоит из электронного блока-контроллера, который постоянно обрабатывает сигналы, поступающие с многочисленных датчиков: скорости вращения колёс (используются стандартные датчики АБС); положения рулевого колеса; давления в тормозной системе.

Но основная информация поступает с двух специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (иногда это устройство называют G-сенсор). Именно они фиксируют возникновение бокового скольжения на вертикальной оси, определяют его величину и дают дальнейшие распоряжения. В каждый момент ESP знает, с какой скоростью едет автомобиль, на какой угол повёрнут руль, какие обороты у двигателя, есть ли занос и так далее.

Если на дороге что-то пошло не так, вернуть автомобиль на нужный курс система может, давая команду на выборочное подтормаживание одного или нескольких колёс. Какое из них надо замедлить (переднее или заднее, внешнее по отношению к повороту или внутреннее), система определяет сама в зависимости от ситуации.

Притормаживание колёс система осуществляет через гидромодулятор АБС, создающий давление в тормозной системе. Одновременно (или до этого) на блок управления двигателем поступает команда на сокращение подачи топлива и уменьшение, соответственно, крутящего момента на колёсах.

Система работает всегда, в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания зависит от каждой конкретной ситуации и типа привода автомобиля. Например, в повороте датчик углового ускорения фиксирует начало заноса задней оси. В этом случае на блок управления двигателем поступает команда на уменьшение подачи топлива. Если этого оказалось недостаточно, посредством АБС притормаживается внешнее переднее колесо. И так далее, в соответствии с программой.

Однако существует мнение, что опытному водителю, способному ездить на пределе возможностей, эта система мешает. Такие ситуации действительно редко, но могут возникать — например, когда для выхода из заноса надо поддать газа, а электроника сделать этого не даёт — «душит» движок.

К счастью, для опытных водителей во многих автомобилях, оборудованных ESP, предусмотрена возможность её принудительного отключения. А на некоторых моделях система допускает небольшие заносы и скольжения, давая водителю немного похулиганить, вмешиваясь, только если ситуация становится действительно критической.

Главное достоинство ESP — с ней автомобиль перестаёт требовать от вас навыков экстремального вождения. Вы просто поворачиваете руль — а машина сама будет думать, как вписаться в поворот. Но имейте в виду — возможности ESP по исправлению опасной ситуации небеспредельны. Ведь законы физики обмануть нельзя. Поэтому надо помнить, что ESP хоть и значительно снижает шансы на попадание в аварию во многих сложных ситуациях, но не избавляет водителя от необходимости иметь голову на плечах.
