Замена патрубков картерных газов.

Доброго времени суток!

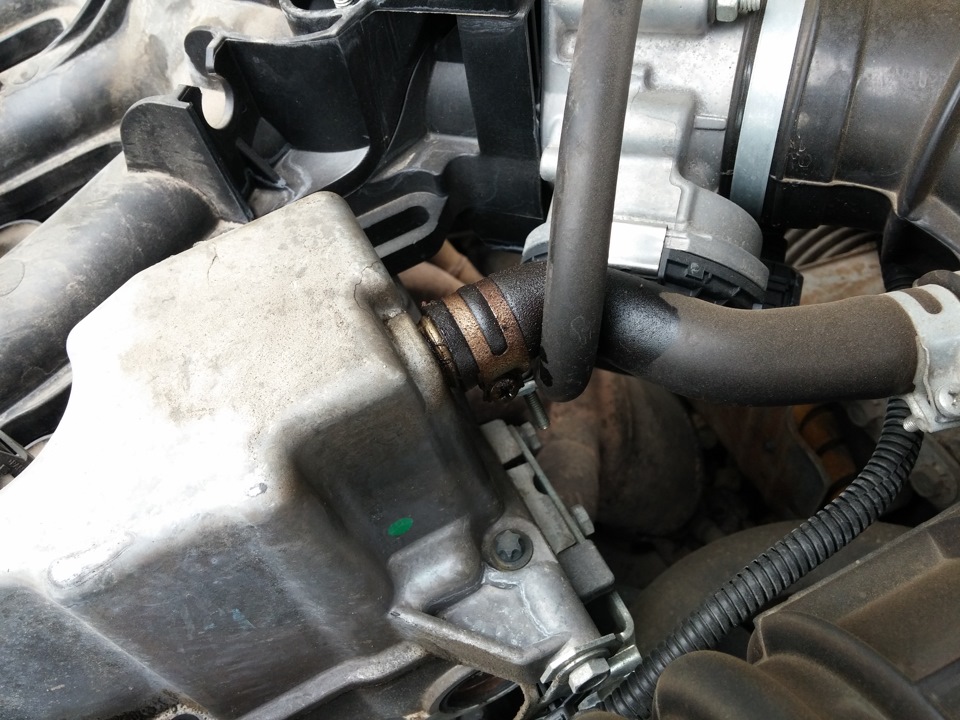

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапаннную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла.
На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков.

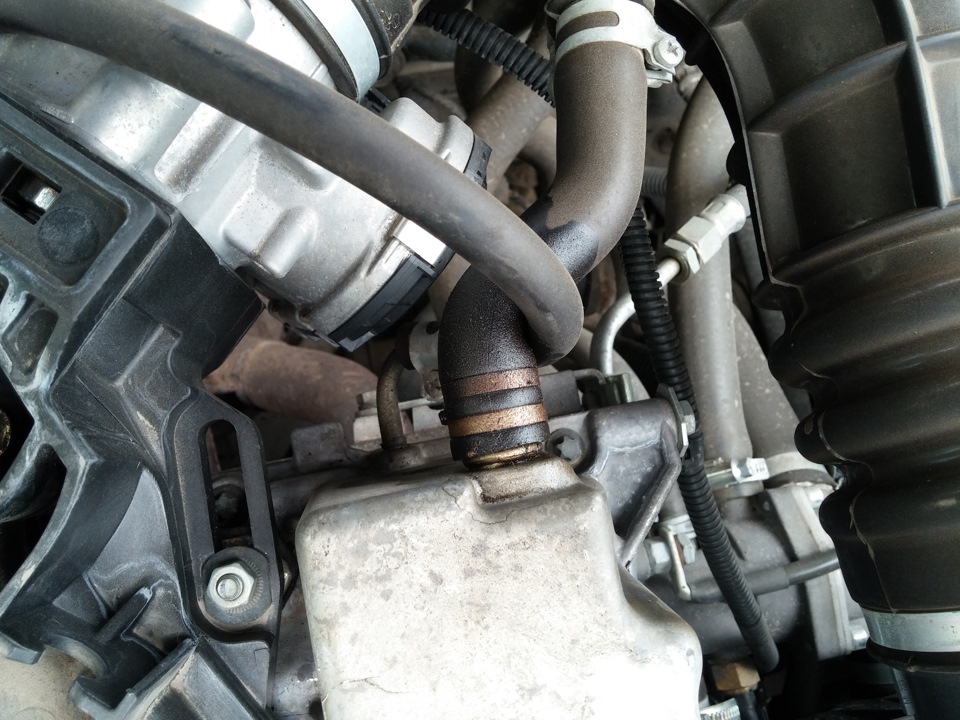

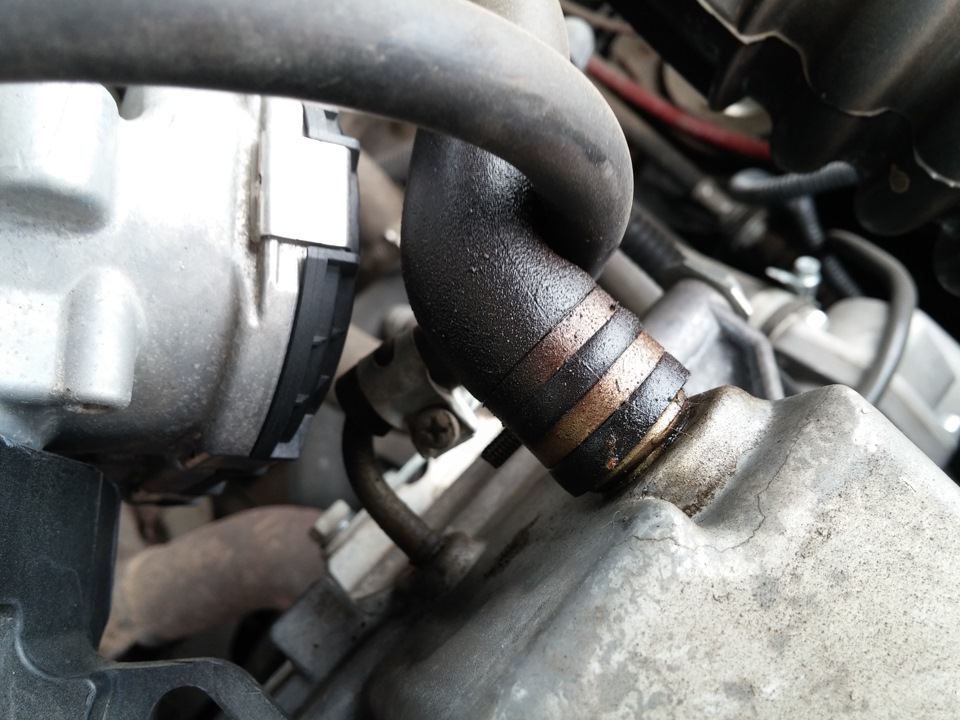

Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет.

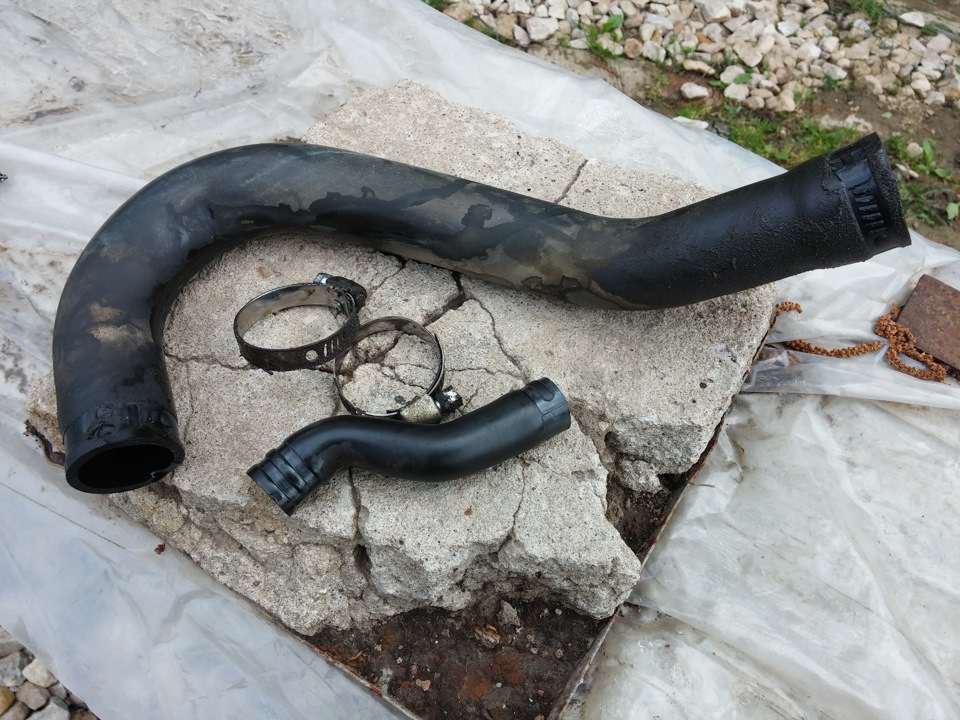

Замена не сложная, подробности на фото.

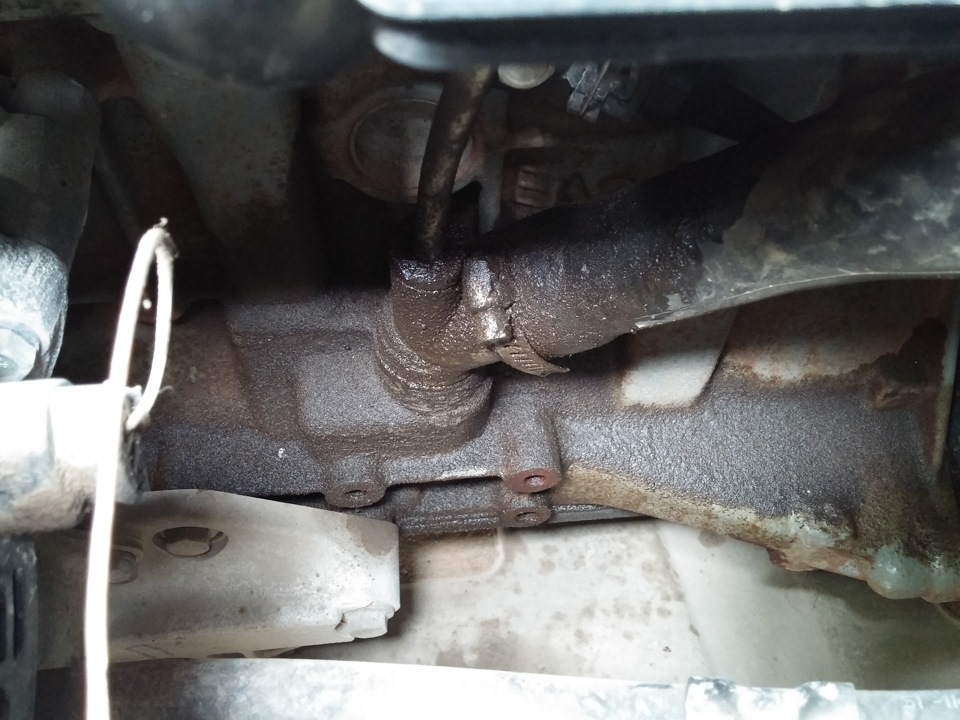

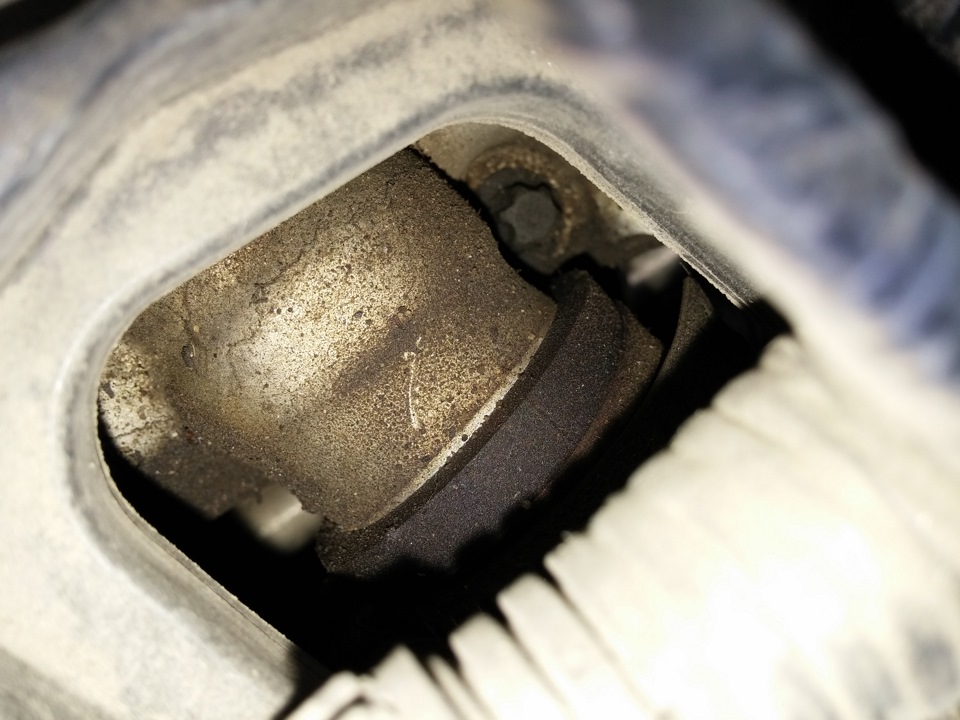

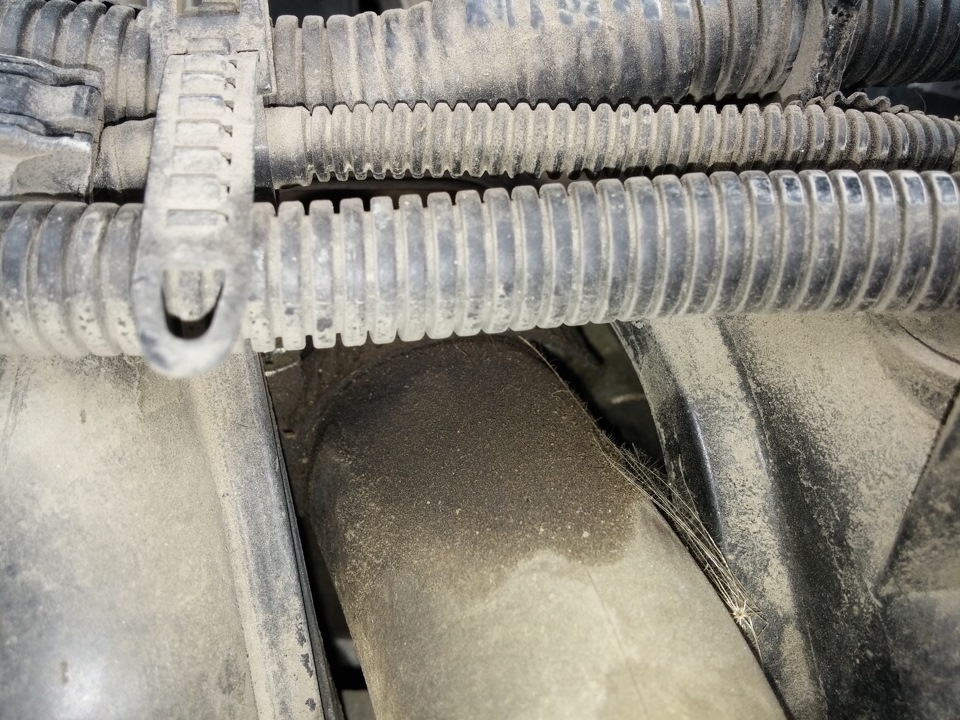

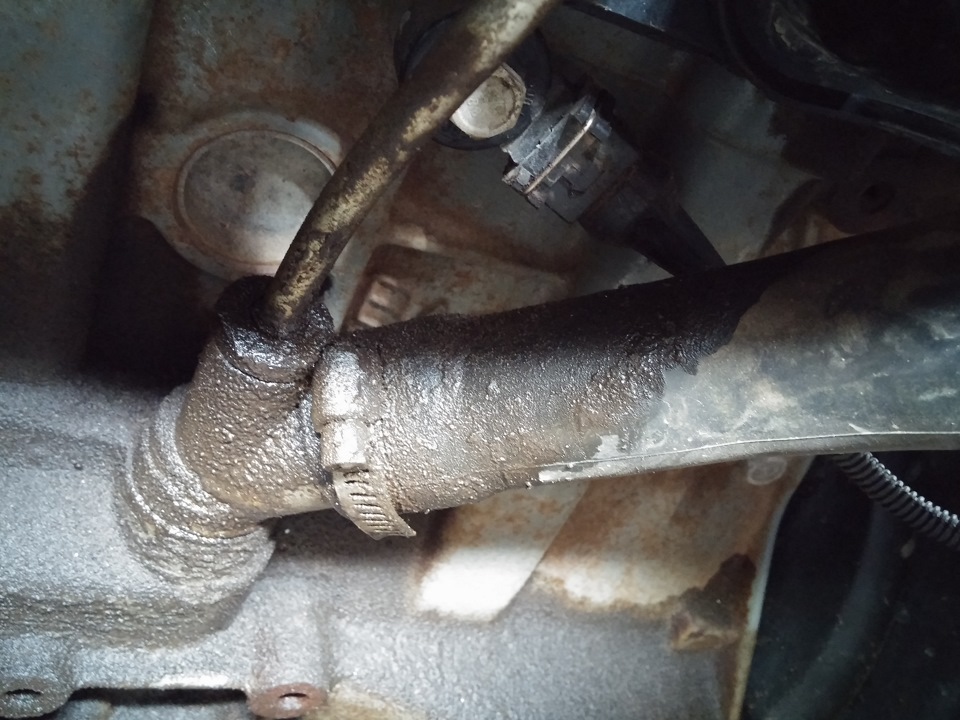

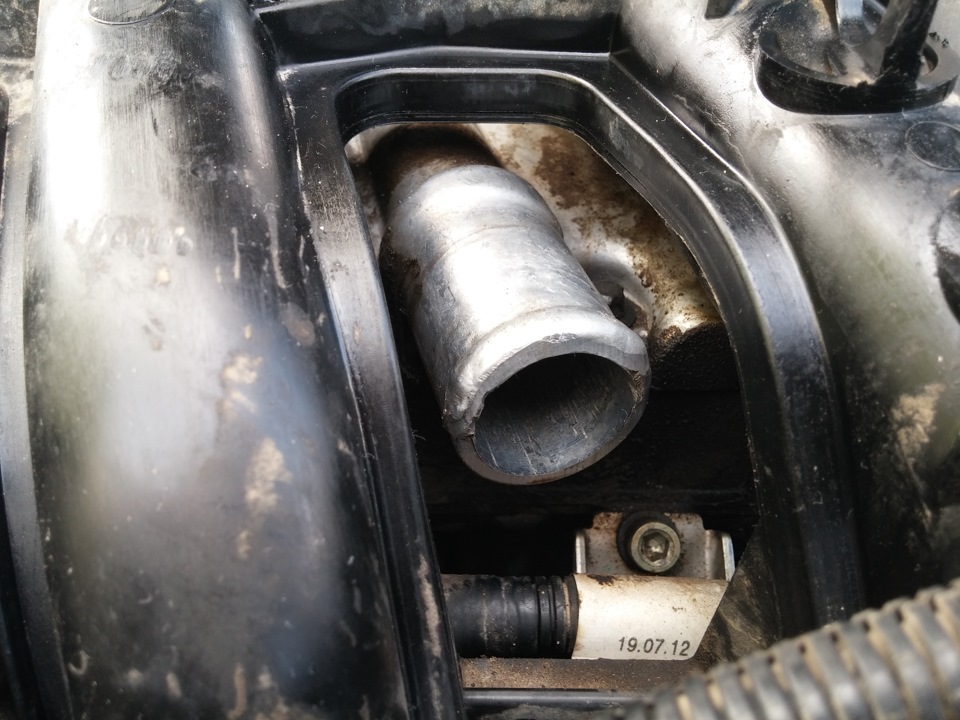

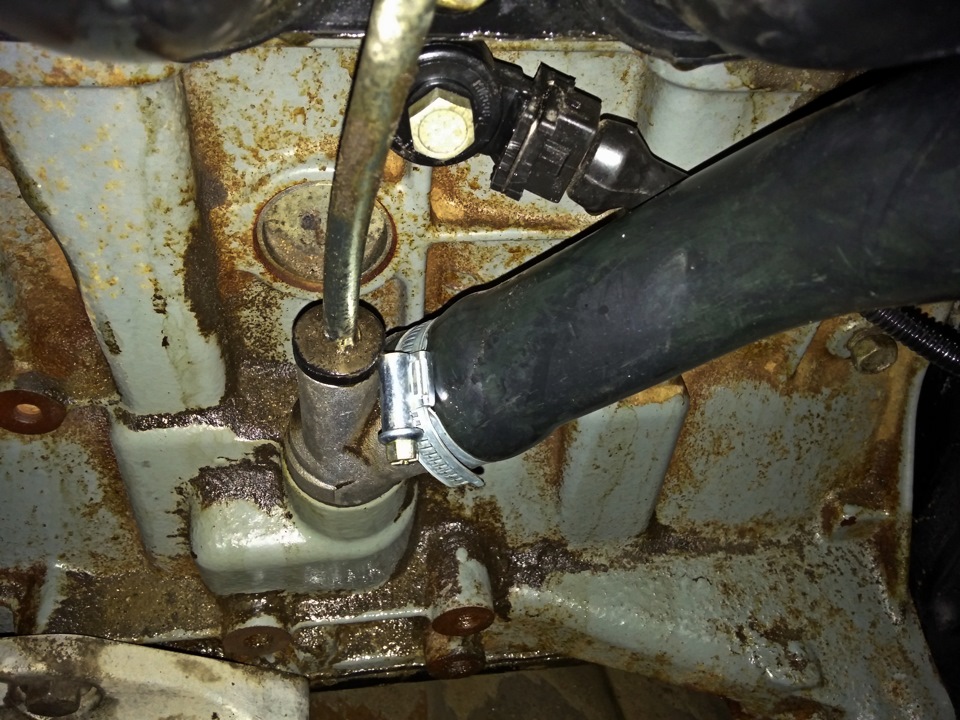

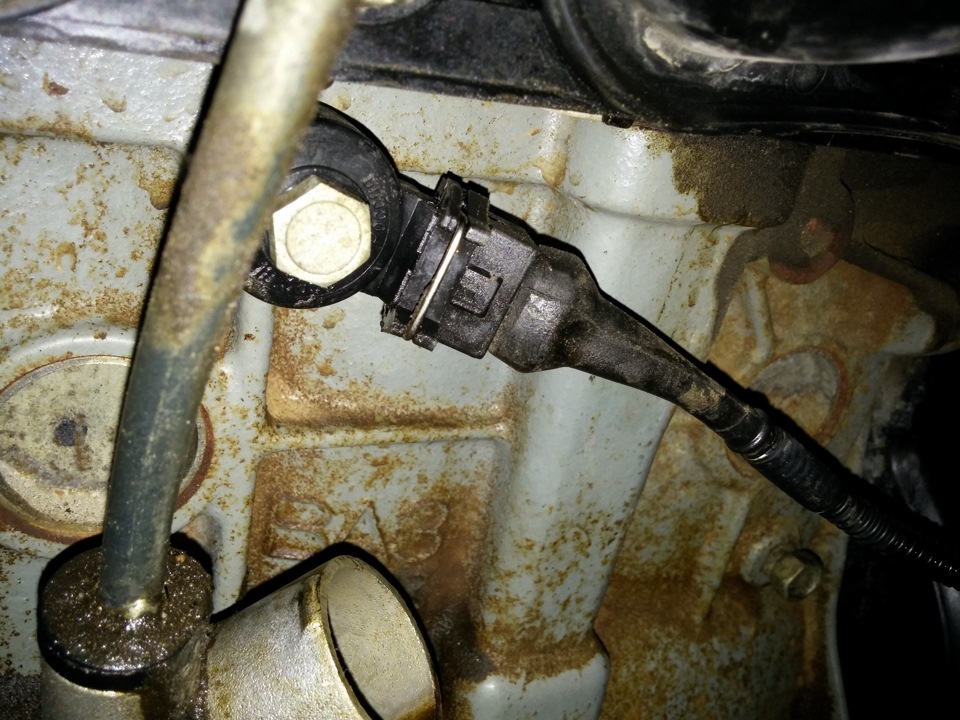

Вот такая красота из масла и пыли разрослась на моем блоке цилиндров! Вход патрубка сапуна в клапанную крышку практически сухой. Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо. Тонкий шланг тоже сопливит. Масло на входе тонкого шланга в рессивер. Купил два новых патрубка и пузырек для мытья двигателя. Патрубки стояли, что называется, на сухую. Решил посадить их на герметик. Виновники торжества! Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену. Скинул колодку, клеммы сухие, провода целы. Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином. Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой. Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно. Еще один дополнительный уплотнитель. Самоклеющийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

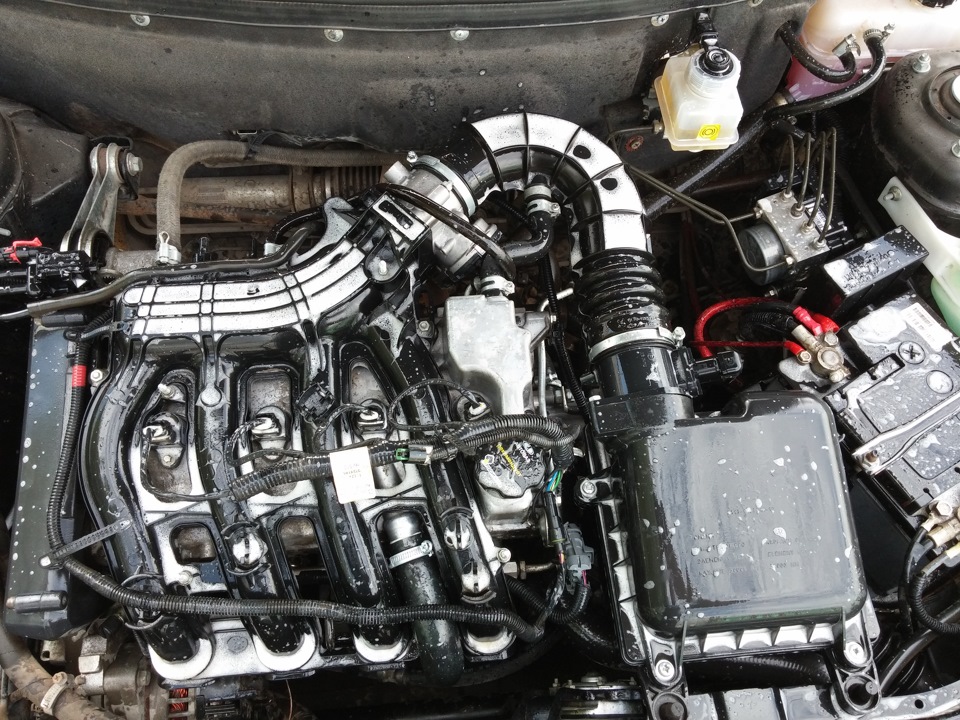

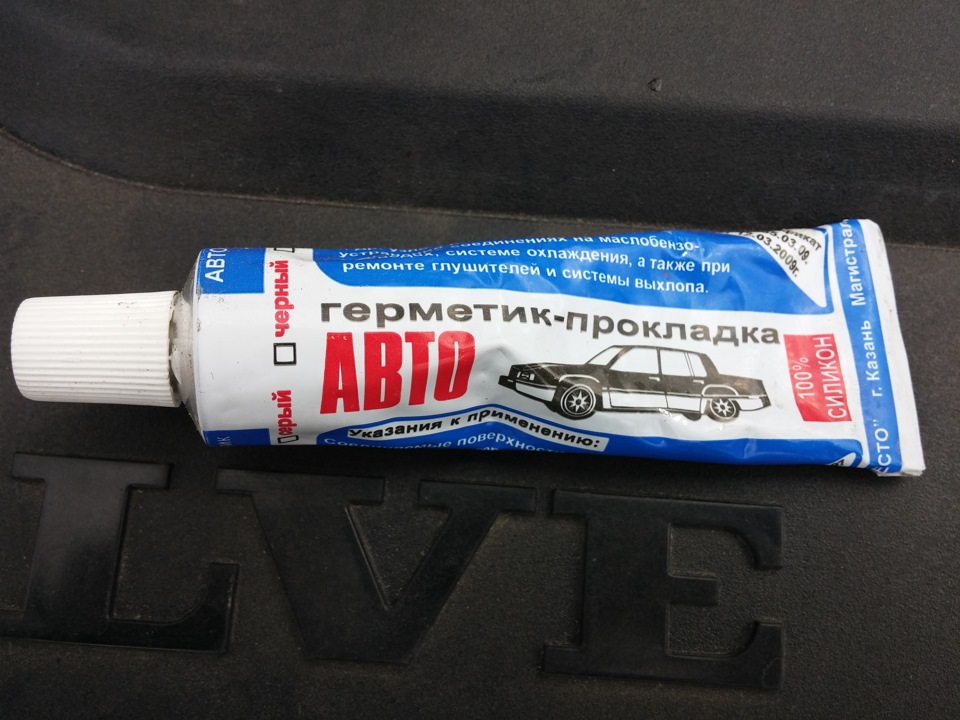

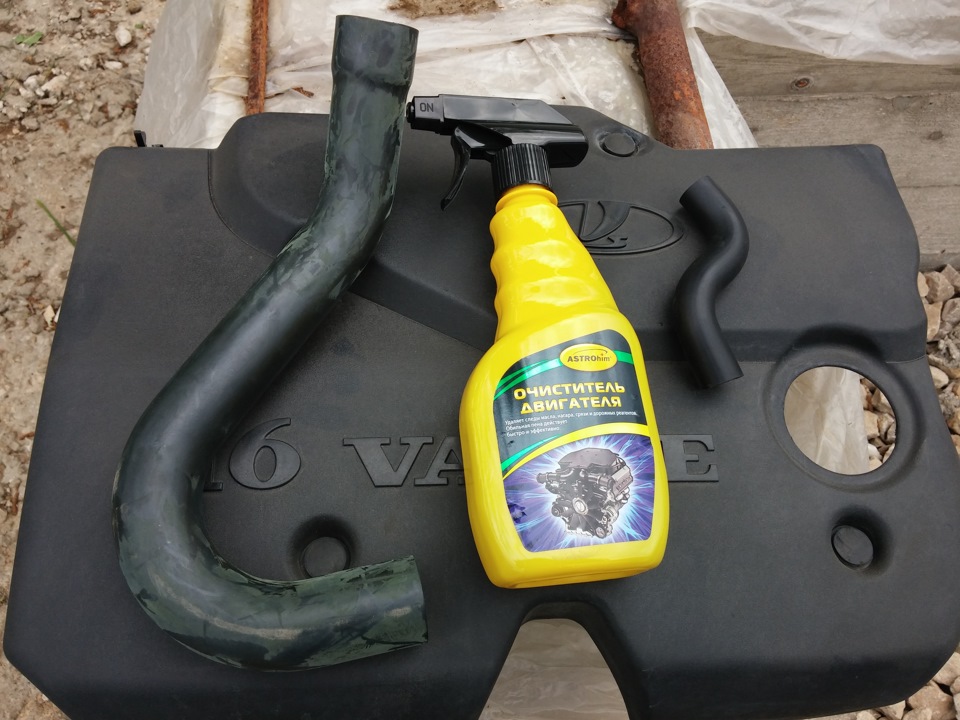

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.
Спасибо за внимание! Всем добра! И с прошедшими праздниками!

ТО системы ВКГ (вентиляция картерных газов) — Лада Приора Седан, 1.6 л., 2009 года на DRIVE2

Особое внимание при создании новых моделей автомобилей отводится защите окружающей среды. Так, модернизирована система вентиляции картерных газов (Приора, Калина), которая соответствует современным требованиям экологической безопасности. Она обеспечивает вывод продуктов сгорания топливно-воздушной смеси, которые собираются в масляном поддоне в результате выхода через не очень плотно прилегающие кольца поршня к стенкам цилиндра.

Система вентиляции картера

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Читайте также:

Когда достроят цкад в московской области

Вся эта смесь получила название картерных газов.

Если бы двигатель был герметичным, с увеличением количества газов в картере, повышалось и давление внутри его. Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Вентиляция картерных газов — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

И вновь поднимается тема и вопрос о вентиляции картерных газов .

Столкнулся и я с этим вопросом сегодня когда полез чистить дроссель своего Е-газ . Первыми делом с чем я столкнулся когда снял гофру — это масляная пленка внутри её . Дроссельная заслонка тоже была в соплях и с масляными отложениями что давало повышенные холостые обороты . Машинка любит покрутить мотор так то что я увидел не вызвало удивления . Использовал в качестве промывки этого безобразия очиститель карбюратора … Залил вовнутрь от души половину баллона, дал откиснуть мин 20 , завел с трудом конечно, чихала, пердела, дымила минут 5 , потом зашелестела .

Разобравшись с этой мутней задался вопросом — как сделать отвод этой гадости чтобы она дымила в гофру своими масляными парами . Ведь если разобравшись логически и подумав — ведь это СО2 с маслом смешивается с воздухом и попадает в котлы — естественно что КПД мотора будет меньше чем когда поступает чистый отфильтрованный воздух + масло быстрее изнашивается

Особенности конструкции вентиляции, принцип работы

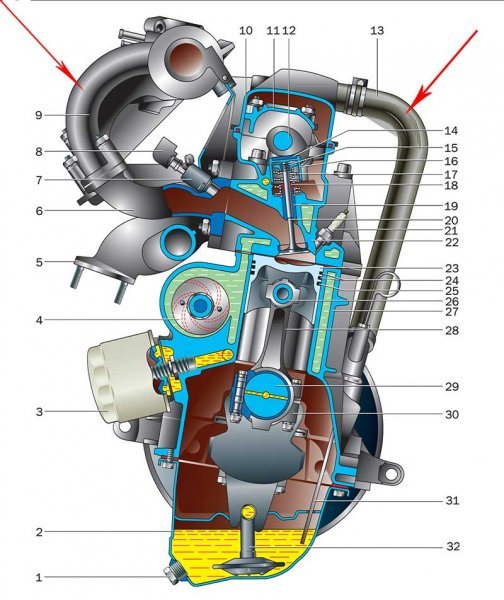

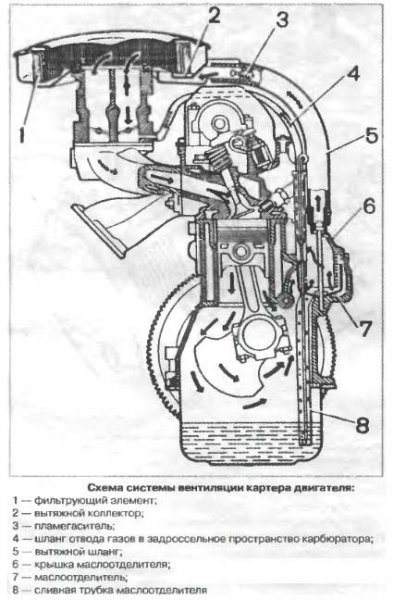

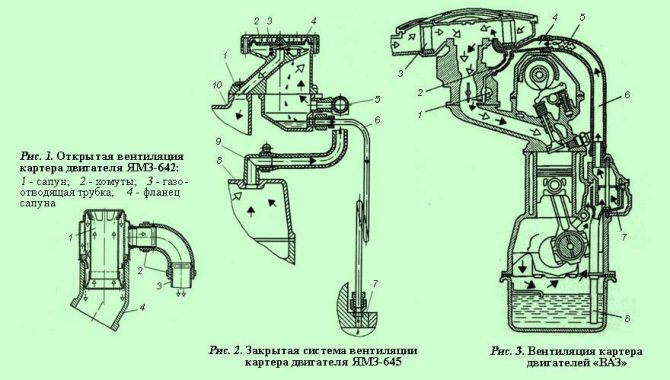

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере.

Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу.

Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы.

Читайте также:

Где на стойках указан номер

На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется.

Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы.

Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться.

Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков.

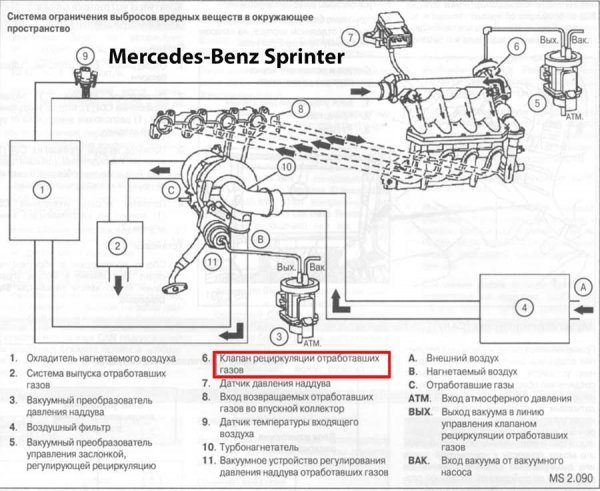

Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор.

Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110.

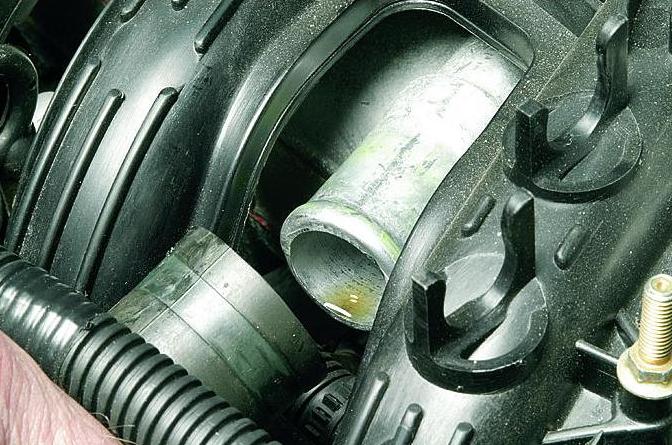

В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель.

Читайте также:

Билеты пдд 2022 решать онлайн бесплатно как в гибдд

С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу.

После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет.

На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

Система вентиляции картерных газов приора: клапан, патрубок, шланг

Принцип работы СВКГ

Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.

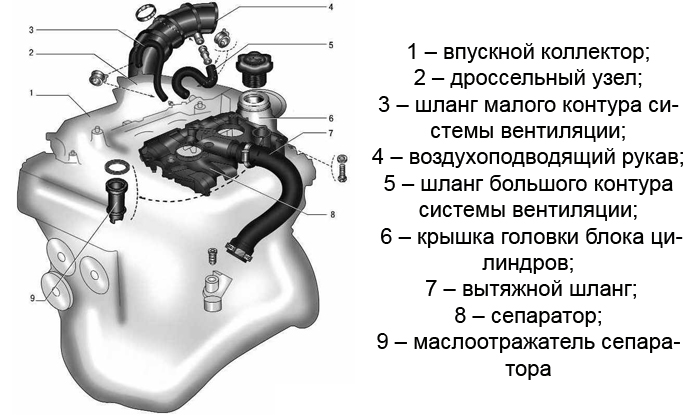

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Читайте также:

Чем чистить плату после пайки

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

Очистка СВКГ в Лада Приора

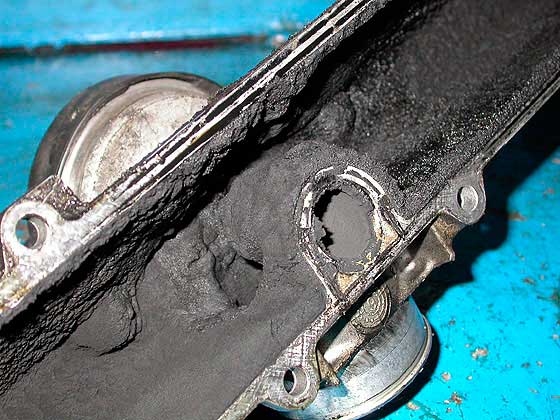

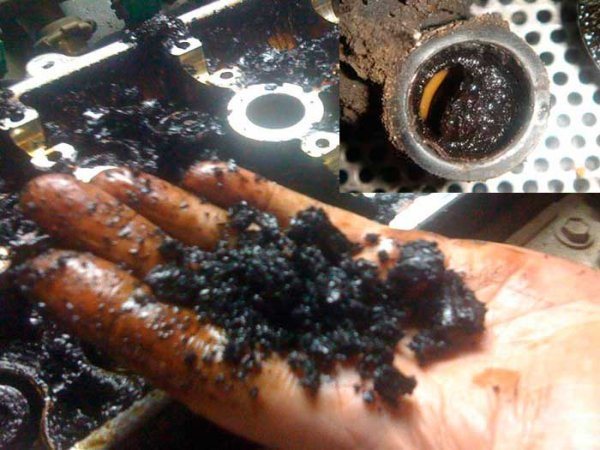

После длительной эксплуатации в вентиляционной системе картера собирается налет от газов. Этот налет затрудняет пропуск газов в цилиндры. В результате этого газовое давление в двигателе возрастает, что приводит к протеканию масла. Не допустить этого поможет своевременная очистка СВКГ. Производитель Лада Приора рекомендует проводить эту процедуру после каждых 60 тыс. км пробега. Эту сервисную манипуляцию можно произвести в автомобильной мастерской или самостоятельно.

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

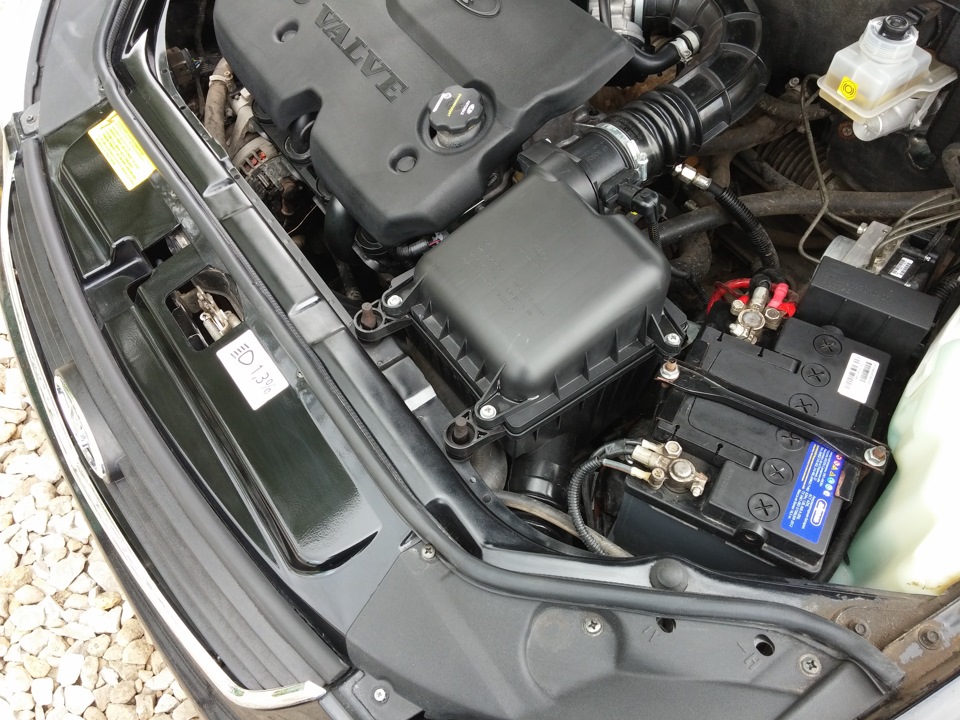

Снимаем декоративный кожух двигателя.
Снимаем воздушный фильтр.

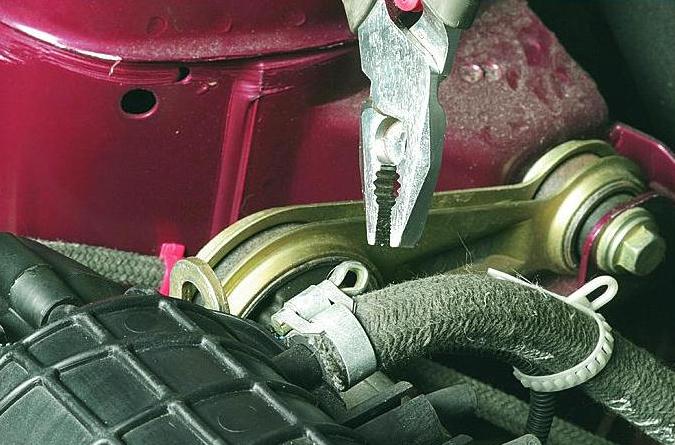

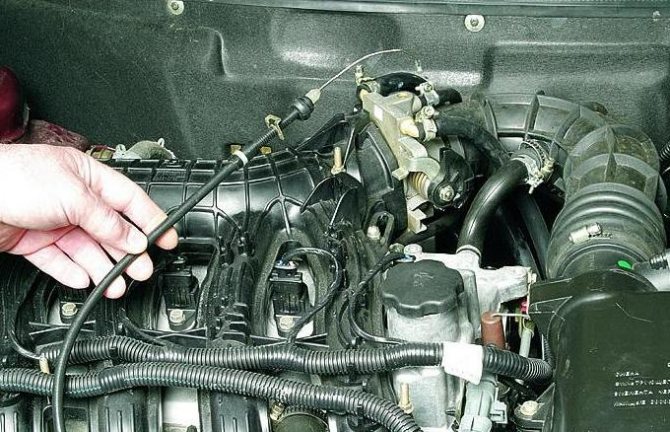

Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.

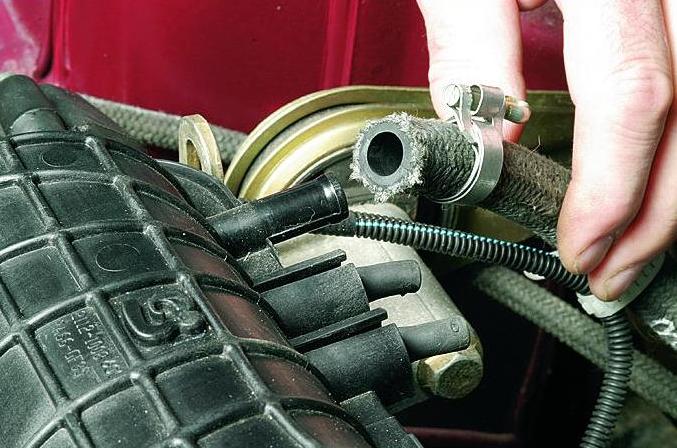

Снимаем шланг вентиляции картера (ШВК) из рукава воздухоподвода.
Ослабляем зажим рукава воздухоподвода.

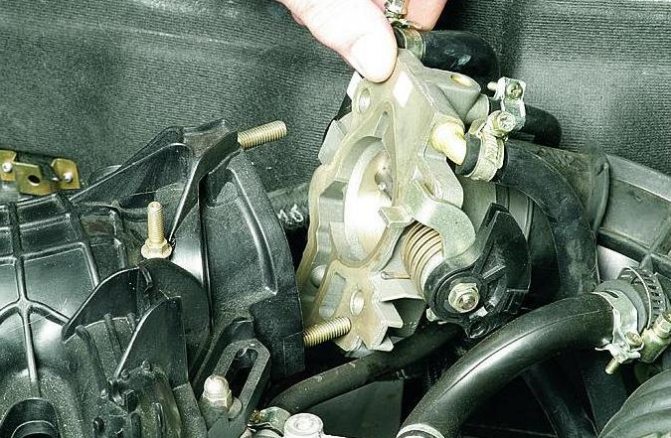

Отсоединяем рукав воздухоотвода от дроссельного узла.
Ослабляем зажим хомута и отсоединяем ШВК большой ветви от крышки головки блока цилиндров (ГБЦ).
С помощью таких же действий снимаем ШВК малой ветви, отсоединив его от крышки ГБЦ и штруцеров дросселя.
Ослабляем зажим хомута подводящего ШВК.
Снимаем подводящий вентиляционный шланг и убираем его с крышки ГБЦ.
Отсоединяем подводящий вентиляционный шланг от патрубка ГБЦ.
Промываем все шланги с помощью бензина, продуваем и просушиваем феном. Все патрубки и места присоединения шлангов также чистим и сушим.
Откручиваем крышку ГБЦ.
Снимаем сепаратор, окрутив его крепление в виде 6 болтов, которые находятся внутри крышки ГБЦ.

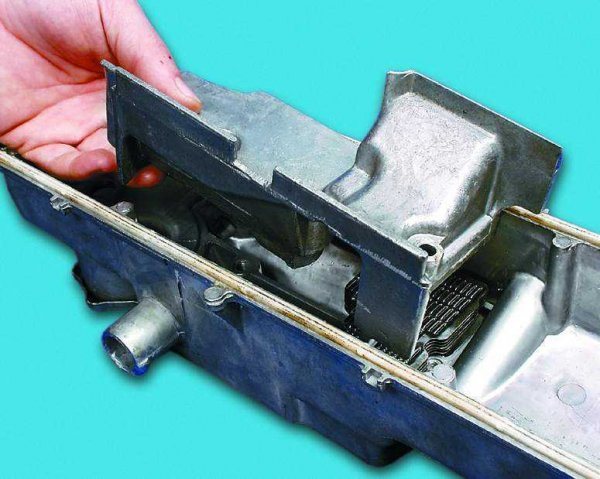

С помощью пассатижей сжимаем фиксаторы маслоотражателя и вытаскиваем его.
С помощью отвертки вытаскиваем резиновый уплотнитель в форме кольца. Если оно потеряло форму, то заменяем новым.
Очищаем от герметика и обезжириваем бензином крышку ГБЦ и все привалочные поверхности. Перед тем как установить крышку ГБЦ, наносим новый герметик.
Собираем СВКГ в обратном порядке.

Во время работы двигателя запрещается нарушать герметичность СВКГ, а также снимать крышку маслозаливного отверстия.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.

Признаки и причины протекания масла через сапун

Несмотря на свою простоту, данная система очень важна, и следить за ее работоспособностью необходимо. Одна из самых часто встречающихся проблем с вентиляцией — гон масла через сапун.

Это может в дальнейшем стать серьезной проблемой, поскольку частицы масла, попадая в коллектор и цилиндры, будут забивать каналы, а при сгорании увеличивать количество сажи, которая затем попадет в картер, закоксовывая масляные каналы, и ухудшая работу системы смазки.

Признаки гона масла.

Их немного. В карбюраторном моторе это могут быть подтеки смазочного материала внутри корпуса воздушного фильтра и значительные следы масла на самом фильтрующем элементе.

Что касается инжекторных двигателей, то проблема проявляется в виде отложений на дроссельном узле и внутренних поверхностях впускного коллектора.

При этом может отмечаться падение мощности мотора, увеличение потребления топлива.

Причины выбрасывания масла через сапун.

А вот их много, при этом многие из них к вентиляции не относятся.

Смазочный материал может идти через эту систему из-за:

Сильного износа поршневых колец и цилиндропоршневой группы в целом. Из-за этого в картер прорывается очень большое количество газов, и вентиляция просто не успевает их все отвести. Поэтому внутри мотора образуется повышенное давление, которое выдавливает масло в сапун;
Засорения сливного канала маслоотделителя. В данном случае отделенному маслу деваться некуда, и оно подмешивается в проходящие газы;
Загрязнения воздушного фильтра. Двигатель всасывает в себя большое количество воздуха, и если его не хватает из-за забитого элемента, то мотор будет подсасывать его вместе с маслом из системы вентиляции;
Увеличенного количества масла в системе. Если смазки в моторе больше нормы, то излишки ее будут попадать в вентиляцию;
Заклинивания клапана системы вентиляции;
Износа ГРМ или прогорания клапана. В результате картерные газы попадают в надклапанное пространство, затем они проникают в картер, значительно повышая давление.

ПРИОРА-масло в воздухопроводе

всем привет.вобщем машина клиента прошла 70000тыс.на пяти тысячах пробега,масло появилось в воздухопроводе,побежало из под крышки клапанов-вобщем двигун весь в масле был,это его несильно напрягало-пока масло сильно столо собираться в воздухопроводе,дальше побежало через дмвр на воздушный фильтр.вобщем уровня масла хватало на 6000 тыс.поменял ему сальники клапанов,кольца поршневые,ремень грм и тд.уехал.на днях приезжает(5000 тыс. проехал)масло в воздупроводе,копресия в норме,газы в сапун не идут,принципе говорит масло не жрет(напрягает масло в воздухопроводе)может с сепоратором(на крышке клапанов) что не так(незря пявилось масло в возухопроводе в первые 5 тыс.)у кого какие мысли?машина бралась с салона

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

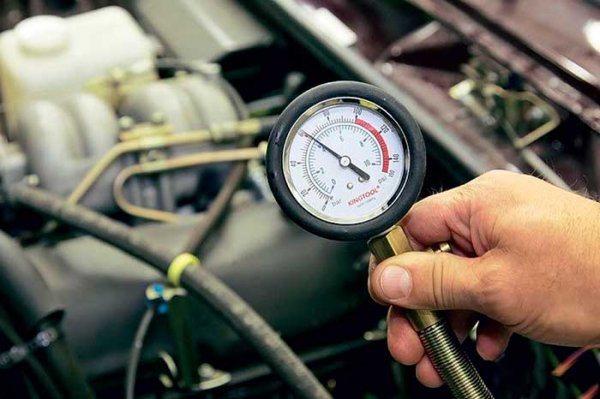

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

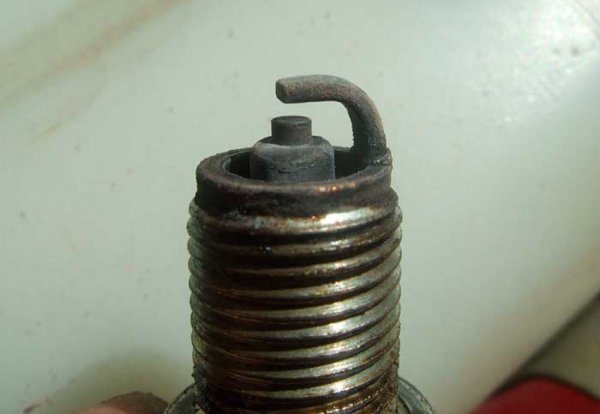

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

Осмотр и чистка системы вентиляции

На ВАЗ-2110 это делается так:

Отсоединяем патрубки от сапуна, клапанной крышки, воздушного патрубка и проверить степень их засорения. При надобности их можно промыть в бензине или керосине, а после просушить;

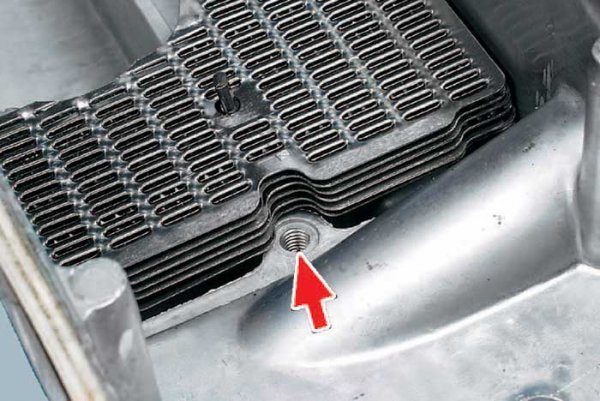

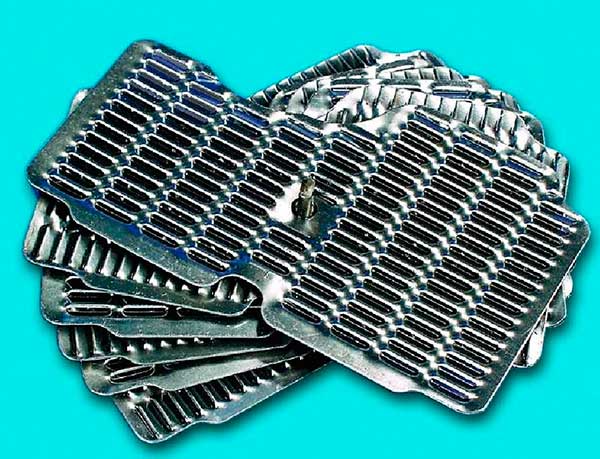

Представляет он собой пакет специальных пластин, который можно разобрать, промыть каждую пластину по отдельности, собрать обратно и поставить на место.

Поскольку на других автомобилях конструкция системы может быть другой, то и выполняется она несколько по-иному. Но суть работ от этого не меняется – снимаются все элементы и промываются.

Что касается клапана регулировки подачи отработанных газов, который может быть установлен в систему вентиляции, то оценку степени его загрязнения и очистку выполнить нетрудно.

Он извлекается, проверяется ход его штока, и если он подклинивает, то клапан просто моется в бензине, просушивается и ставиться на место.

Это все работы по обслуживанию системы вентиляции картера. Выполнить их несложно, и вполне под силу каждому автолюбителю.

Напоследок отметим, что рекомендуется проводить чистку вентиляции каждый раз, когда меняется масло.

Почему через сапун выдавливает масло: как устранить неисправность

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива. Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.

Почему масло вытекает через сапун

Если появилось масло с сапуна, причин может быть несколько. С учетом различных особенностей перед самостоятельной диагностикой нужно обратить внимание на дополнительные симптомы.

Прежде всего, масло давит в результате значительного износа поршневых колец. Это значит, что газы из камеры сгорания проникают через уплотнение в картер двигателя, после чего там создается слишком высокое давление. Избытки давления заставляют масло вытекать через сапун.
Еще одной возможной причиной может быть засорение стока маслоотражателя. В этом случае газы и частицы масла, которые теряют возможность нормально пройти, выходят через сапун, а не через очиститель.
Также в списке стоит отметить значительное снижение пропускной способности воздушного фильтра. В таком случае мотору попросту не хватает воздуха на впуске. Результатом становится появление масла в корпусе фильтра и на самом фильтре.

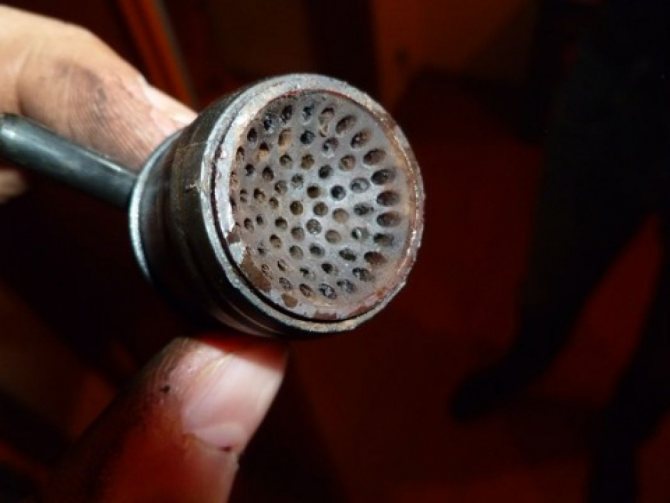

Не следует исключать и возможных проблем с самим сапуном. Как правило, из строя выходит клапан, забивается проходное отверстие в сапуне и т.д. Нормальная вентиляция нарушается, отработанные газы попадают в картер ДВС и поднимают давление.
В ряде случаев перелив моторного масла намного выше рекомендуемого уровня приводит к тому, что излишки вытекают через сапун. Получается, лишнее масло попросту давит из двигателя. В подобной ситуации следует проверить уровень смазки и привести его в норму при обнаружении проблем.

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.

Лада Приора Универсал Плотва 2WD › Бортжурнал › PCV клапан.

Чую, опубликую этот материал несколько позже написания. Сегодня у меня 10 января 2018

и я только что забрал из магазина все детали. Впереди ещё установка и тест.

Итак! С месяц назад попалась мне очень интересная статья товарища IgorRV про модернизацию системы вентиляции картерных газов. Расписано обстоятельно, решил попробовать сделать себе.

А потом была заметка (и ещё заметка) товарища kulibin2004 , после прочтения прочтения которых мой пыл несколько угас.

Но увы! На приключения тянет безостановочно, так что решил всё же проверить целесообразность этого клапана, лично.

В канонической инструкции указан клапан General Motors 94580183. Там же рекомендуется чуть переплатить и поставить клапан 2674021314 HYUNDAI/KIA. Первый — в пластиковом корпусе, второй — металл. Взял себе второй.

Старый шланг с жиклёром просто сниму, резать не буду. Вдруг захочется назад вернуть… Взял шланг вентиляции картера дополнительный (БРТ) от ВАЗ-2123. Плюс 4 хомута.

При сборке главное не накосячить с направлением клапана.

Добавлено 11.01.2018.

Собрал. Ничего особенного, только -8 на улице, мерзнут руки, темно, а телефон, которым я светил, разрядился точно тогда, когда я уже снял старый шланг и готовился ставить новый. Шланга хватило с запасом.

Сразу же завел, обнулил средний расход. Включил обогрев заднего стекла — обороты просели, как обычно. Может и есть отличия, но минимальные.

Поехал. Сначала порулил по двору, на первой передаче. Сразу же чувствуется ЗНАЧИТЕЛЬНО более ровная и эластичная работа двигателя. На низких оборотах работает ощутимо приятнее. Стартовать со светофора опять же стало ощутимо лучше. Не готов сказать, что выросла тяга. Если и да, то незначительно. Зато ушли рывки и дерготня. Да, самое главное! Полностью пропала задержка между нажатием на газ и подъёмом оборотов. Сначала это просто дико радовало, но быстро привык — ведь всё стало так, как должно быть. И если с наличием/отсутствием увеличения тяги на низах и эластичности (мягкости) можно спорить (ибо вкусовщина и вообще — жопомер), тот тут результат налицо.

И я уже был почти готов сказать, что доработка себя оправдала. Но! Расход топлива. Сбросить-то я его сбросил, но как-то не проконтролировал. Утром прихожу на стоянку, завожу, включаю обогрев заднего стекла, иду сметать снег, пока двигатель прогревается. Как прогрелся до 50 градусов — собрался ехать. Проверил средний расход, а там 22 литра/100 км! Шок и ужас! Готов списать только на то, что с момента обнуления проехал километров 5, плюс грел с утра. Пока ехал до работы (20 минут, городской режим, без пробок) средний расход снизился до 14 литров/100 км. Всё равно — атас… Посмотрю что будет дальше. При всём этом, ощущения от вождения — отличные, действительно здорово работает! Мягко, гладко — заглядение!

Подведем итоги

С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

Как Снять Крышку Клапанов На Приоре 16 Клапанов Видео

Как снять клапанную крышку на Приоре 1,6 16кл

снятие гбц ваз 2112 16клапанов

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками.

как исправить попадание масла в свечные колодцы ваз

Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь.

Ремонт Приора. ВАЗ 21126. Как снять ГБЦ с двигателя. How to remove the cylinder head from the engine

Когда снимаешь первый раз головку блока цилиндров с автомобиля двигатель которой ни когда раньше не разбир.

установка гбц ваз 2112 -16 клапанов

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками.

Как снять Головку Блока Цилиндров Lada Priora! Part 1. Подробно!How to remove the cylinder head

Лада_приора #ГБЦ #ивановы #ремонт_двигателя Основными симптомами того, что придётся демонтировать ГБЦ.

Замена ремня ГРМ и роликов на Приоре 16-клапанов Калине и Гранте

Видео обзор по замене ремня ГРМ на автомобилях Лада Приора с двигателями 1,6 16-кл, Лада Гранта, а также Калина.

снятие рампы ваз 16 клапанов не снимая коллектора

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками.

замена ремня грм 16 клапанов ваз 2110-2112

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками.

Замена ремня ГРМ и Помпы своими руками нюансы на Приоре! Метки ГРМ ВАЗ 2170, 2171,2172!

Замена ремня ГРМ и Помпы на Приоре! Метки ГРМ своими руками в уличных условиях от и до нюансы ВАЗ 2170, 2171,2172!

Замена ремня ГРМ на Лада Приора 21126 2013 года LADA Priora

Благодарю вас за просмотры и за подписку, всего вам наилучшего.

Как почистить клапанную крышку (сетку сапуна) Ваз

Подпишись на группу в ВК https://vk.com/public120461485 Инстаграм https://www.instagram.com/nik86_youtube/

Замена ремня грм и помпы 16кл.! Метки грм 16кл. ВАЗ 2110,2112,2111

Замена ремня грм на приоре! Метки грм ВАЗ 2170, 2171,2172! https://www.youtube.com/watch?v=T3DOAWfKt_k В данном видео показана работа.

Как снять и помыть форсунки на шестнадцати клапанном двигателе ВАЗ 2110.Чистка инжектора

Лада Калина, Приора. Как снять впускной коллектор без снятия двигателя на 126 моторе (16 клапанов)

Столкнулись с трудностью при снятии коллектора-ресивера на 126 приора-моторе, нашли способ сделать это, не.

Обрыв ремня ГРМ на приоре 21126 ремонт головки.

Загнуло клапана на приоре 21126 ремонт своими руками. Благодарю вас за просмотры и за подписку , всего вам.

Как быстро и Правильно снять и поставить Генератор от приоры Люкс

Диагностика и ремонт ГРМ. Метки ГРМ. ВАЗ (LADA) 16v

Диагностика и ремонт своими руками ГРМ 16 клапанных двигателей ВАЗ. На видео показаны методы поиска неиспра.

масло в воздушном фильтре и гофре причина и устранение

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками.

Как определить неисправную катушку на 16 клапанном моторе

Видео больше направлено на владельцев автомобилей, а не на мастеров. Простой лайвхак по определению неиспр.

Масло во впуске Приоры (проблема 21126)

разбор гбц приоры, часть 2

Замена ремня ГРМ и роликов на 16 клапанных ВАЗ 2110, 2111 и 2112

Отличия 16кл. двигателей Ваз подробный обзор

В обзоре двигатели 2112-1.5 семейство десятка, 21124-1.6 семейство десятка, 21126-1.6 приора/2114, 11194-1.4 калина. Отличия.

Замена прокладки клапанной крышки Daewoo Nexia 16v

Как снять, разобрать и собрать стартер на приоре!

Подробный видеоотчёт о разборке и сборке редукторного стартера автомобилей ВАЗ! Снятие и установка втягив.

Ремонт ВАЗ 2110. Замена прокладки ГБЦ и др.

Связь, коммерческие запросы: Помощь каналу: ПриватБанк 5168 7556 3188 1725, WMZ Z318291300563, WMU .

Как заменить РН не снимая генератор на Приоре люкс с кондиционером (регулятор напряжения)

Подписка на канал – https://www.youtube.com/user/TechBoyRus?sub_confirmation=1.

Как снять шестерню коленвала ВАЗ, если она не снимается! How to remove gear crankshaft.

ваз #2109 #21083 #ивановы При замене сальника коленвала, который находится за шестерней Коленвала, на автомобил.

Метки ГРМ 16кл. ВАЗ! Проверка меток ГРМ на ВАЗ

Метки грм 16кл. ВАЗ 2110, 2111, 2112 . ЕСЛИ ВЫ ПРОВОДИТЕ РАБОТЫ С ДВИГАТЕЛЕМ ВАЗ 2112 1.5I 16кл. или с 16кл. двигателем на.

КАК СНЯТЬ КОРОБКУ ПЕРЕДАЧ ВАЗ 2110 2111 2112

Как устранить течь масла на двигателе v16

Качественны бу запчати на Daewoo – avtolanos.com.ua.

Как снять шестерню коленвала, если она не снимается!

Необходимость замены сальника коленвала или снятия масленного насоса, требует сначала снять шестерню.

Стучит рулевая рейка на Приоре – как подтянуть?!

Подробный видео обзор по подтягиванию рулевой рейки на автомобиле Лада Приора. Как определить, что стучит.

Замена переднего сальника коленвала ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

На видео показан процесс замены переднего сальника коленвала ВАЗ 21099. Попутно заменен ремень ГРМ (код 2108-100604.

Назначение масляного насоса и системы смазки в моторе

В двигателе «Приоры», как и в любом другом автомобиле, множество трущихся поверхностей. Естественно, это требует обильной и качественной смазки. К подшипникам и вкладышам масло поступает по тонким каналам, устроенным в теле блока цилиндров. Но само по себе машинное масло не потечёт вверх, ведь его запас сконцентрирован в нижней части двигателя – поддоне. В систему входят следующие узлы.

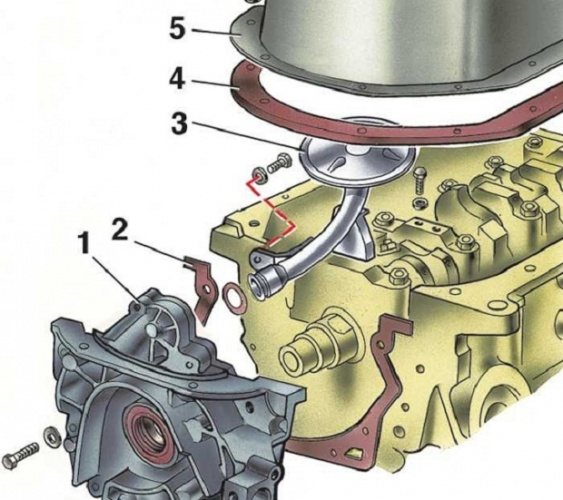

Масляный насос с приводом от коленвала.
Прокладка под насос.
Трубка заборника с фильтром.
Прокладка поддона.
Масляный поддон двигателя.

Для создания в этой сложной системе определённого давления, служит специальное устройство – масляный насос. Как он работает?

Как поменять сапун на приоре

Принцип работы нагнетателя давления масла

Двигатель ВАЗ-2170 также, как и все остальные моторы этой серии, оснащён вихревым масляным насосом шестерёночного типа. Вращение шестерёнок, осуществляющееся приводом от коленчатого вала, создаёт турбулентный (вихревой) поток, который всасывая масло в рабочую камеру, далее отправляет его в путешествие по всей системе смазки.

Этот агрегат имеет такое же устройство, как и все моторы автомобилей с передним приводом ВАЗ. Поэтому говоря о любом из них, можно быть уверенным, что и на остальных двигателях этот аппарат такой же.

Возможные неисправности масляного насоса «Приоры»

Существует несколько основных неисправностей этого важного агрегата.

износ шестерёнок;
износ пружины редукционного клапана;
повреждение корпуса насоса.

В первых двух случаях можно провести ремонт и вернуть нагнетатель давления на место. А вот в последнем проще провести замену агрегата целиком. Это даст уверенность в том, что система смазки будет работать в нормальном режиме, и замена масляного нагнетателя в ближайшее время не понадобится.

Признаки неисправности агрегата «Приоры»

Первой и самой заметной приметой такой поломки является сигнал контрольной лампы на панели приборов. Если после запуска двигателя она не погасла, значит либо нет достаточного давления в системе смазки, либо неисправен датчик.

Поэтому при малейшем сомнении нужно заняться проверкой состояния всех узлов. В первую очередь заменить датчик на исправный и запустить мотор. Это несложная процедура, он находится в головке блока. На 16 клапанном двигателе – сверху над термостатом. На 8 клапанном над коллектором в районе первого цилиндра.

Если лампочка продолжает гореть после того, как произведена замена датчика, масляный насос «Приоры» нужно заменять или ремонтировать.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

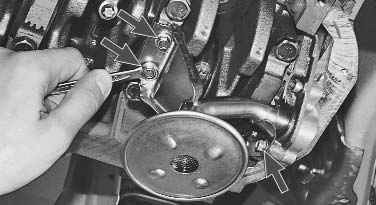

Снятие и замена масляного насоса «Приоры»

Эту операцию необходимо проводить либо на смотровой яме, либо на специальном подъёмнике, если, конечно, не снимать мотор с «Приоры». Итак, процесс начинается.

В первую очередь всё масло из поддона необходимо слить в подставленную ёмкость, открутив пробку поддона. Вывернуть болты крепления и снять поддон. Ключом на «8» открутить крепление маслозаборника и демонтировать его.

Шестигранником № 5 снять крышку ремня ГРМ. Открутить демпфер. Отжав ролики, удалить ремень с шестерни коленвала. Вынуть саму шестерню. Извлечь шпонку из коленвала. Тщательно протереть все поверхности ветошью и выкрутить все шесть крепёжных болтов корпуса масляного насоса «Приоры».

После этого, аккуратно поддеть корпус агрегата и снять с коленчатого вала вместе с прокладкой. Теперь осталась только замена агрегата «Приоры». Зачистить посадочное место на блоке и протереть ветошью.

Установить на приготовленный для замены агрегат новую прокладку и собрать в обратной последовательности. Залить рекомендованное масло и запустить двигатель. Дождаться затухания лампы контроля давления масла. Всё, проведена замена масляного насоса «Приоры».

На видео, снятие и разборка масляного насоса ВАЗ-2112 и модификаций. Замена узла на «Приоре» аналогична»:

Замена патрубков картерных газов в ладе приора. сапун приора

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапанную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла. На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков. Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет. Замена не сложная, подробности на фото.
Вот такая красота из масла и пыли разрослась на моем блоке цилиндров!

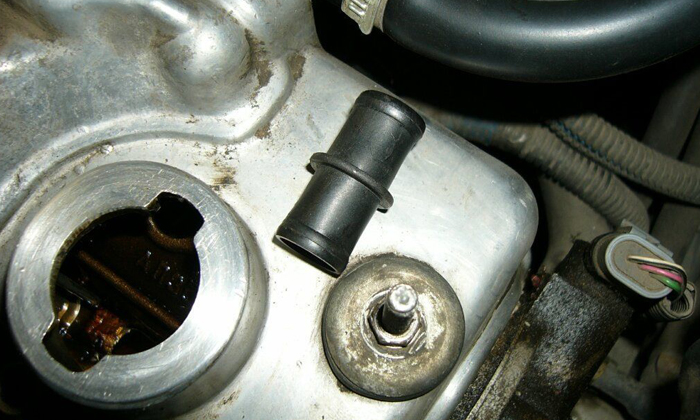

Вход патрубка сапуна в клапанную крышку практически сухой.

Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо.

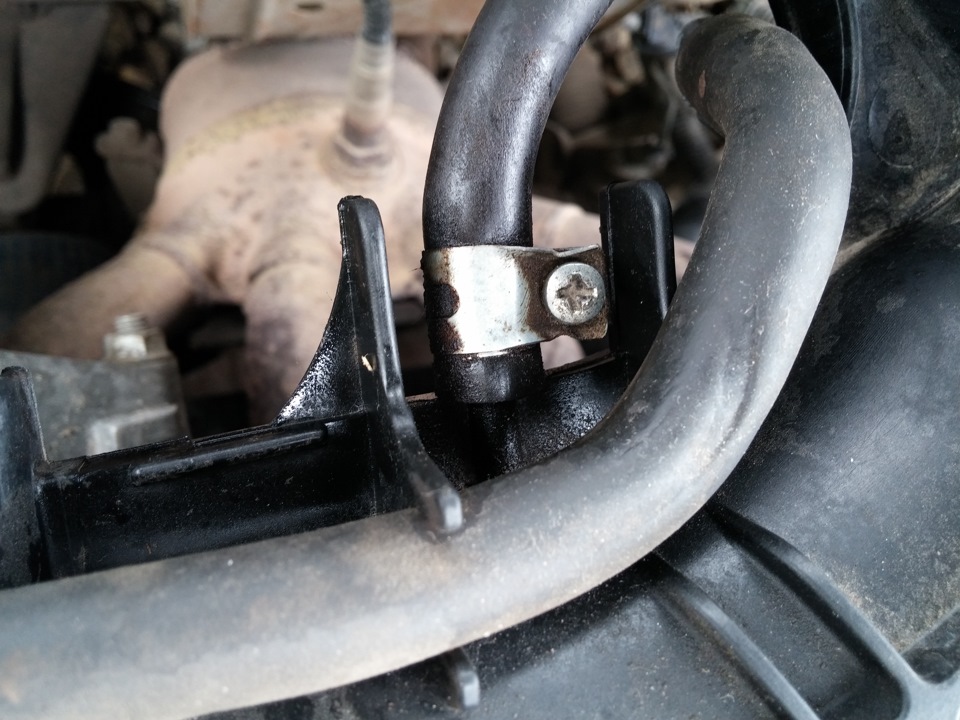

Тонкий шланг тоже сопливит.

Масло на входе тонкого шланга в ресивер.

Купил два новых патрубка и пузырек для мытья двигателя.

Патрубки стояли, что называется, на сухую. Решил посадить их на герметик.

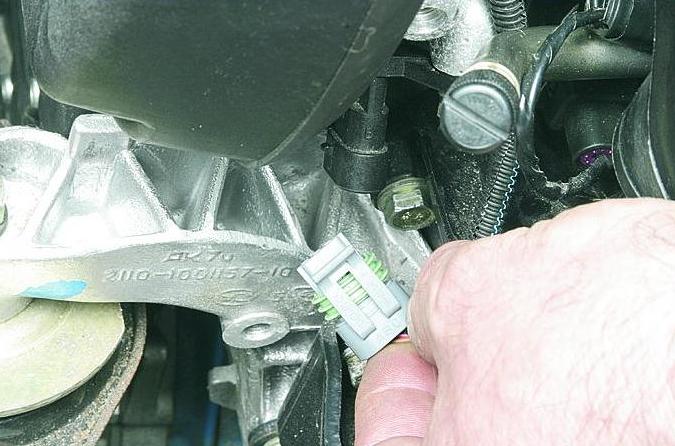

Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену.

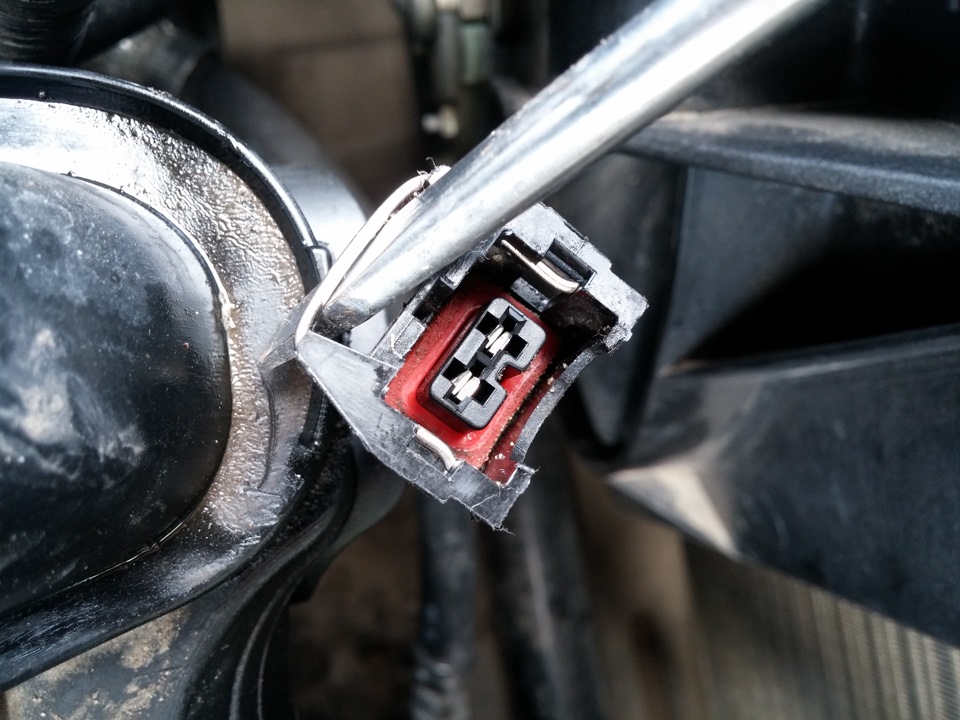

Скинул колодку, клеммы сухие, провода целы.

Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином.

Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой.

Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно.

Еще один дополнительный уплотнитель. Самоклеящийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.

Минусы СВКГ в Лада Приора

Маслоотделитель картерных газов своими руками: описание, схема

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
подуть сильно в штуцер — воздух не должен проходить
всосать воздух со стороны штуцера, создавая разрежение до 30 кПа Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте. Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

замасливание впускного тракта двигателя — необходима регулярная чистка
при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
меньше шансов наблюдать течь через уплотнения и сальники
увеличивается ресурс моторного масла
уменьшаются окислительные процессы внутри двигателя
картерные газы повышают детонационную стойкость
картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог.

Ещё в сообществе Мой Лачетти:

Диагностика неисправностей

Почему плавают обороты на ладе приора и что делать

Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами. Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа. Отсоедините патрубки от крышки клапанов, воздухана и сапуна

Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора. Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой. Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого

Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности

Это избавит вас от капремонта двигателя и ненужных растрат.

Для чего нужны патрубки воздушного фильтра?

Как известно, в автомобиле для получения топливно-воздушной смеси используется чистый, отфильтрованный от пыли и других составляющих забортной среды (насекомые, абразивная грязь и прочее), воздух. Если, к примеру, песчинки пыли через камеру сгорания попадут в цилиндр, то они могут повредить его поверхность или кольца. Плотность контакта между этими деталями будет нарушена – компрессия снизится, а мощность двигателя упадет. Помимо этого в царапинах цилиндра будет оставаться масло, которое будет сгорать, что приведет к появлению дыма в выхлопных газах и необходимости подливать смазывающую жидкость из-за ее выгорания. Поэтому воздух подается через специальный фильтр, где и проходит очистку.

Кроме того, двигатель «не любит» горячий воздух – все замечали, что летом в жару мощность, приемистость мотора снижается и он как бы нехотя разгоняет автомобиль. Поэтому воздушный фильтр устанавливают не непосредственно на двигатель, а с некоторым выносом – в то место, которое конструкторы-разработчики смогли ему выделить в подкапотном пространстве, но как можно дальше от жара двигателя и набегающего потока воздуха, проходящего через радиатор охлаждающей системы. Подача воздуха от фильтра к двигателю осуществляется через патрубок.

В автомобилях с расположением фильтра у рамы радиатора, в углу между крылом и передней панелью моторного отсека дополнительно устанавливают воздухозаборные патрубки. Они подсоединяются к входному отверстию фильтра и располагаются таким образом, чтобы в них воздух поступал свободно и как можно чище и прохладней. То есть их воздухозаборные концы выносят перед радиатором, подальше и повыше от колес, замкнутого пространства, если в нем установлен фильтр и где нарушена циркуляция. Это обеспечивает не только хорошую подачу прохладного воздуха, но и защиту фильтра от дорожной грязи и мусора:

Забор воздуха производится в конструктивно допустимой максимально безопасной по вероятности попадания грязи и пыли области подкапотного пространства.
Если в поступающем воздухе что-то будет, то мелкий мусор (пыль) частично и большая часть крупного осядут или будут задержаны в заборном патрубке, а затем сами оттуда выпадут.

Благодаря этому воздушный фильтр сможет прослужить предусмотренный для него изготовителем срок.

Доработка малой вентиляции картера — бортжурнал Лада 2112 Dvinuyn 2005 года на DRIVE2

Решил сделать доработку малой вентиляции картера.Начну с того, что расскажу для чего необходима система рециркуляции картерных газов (СРКГ).Во время работы ДВС в масляном поддоне скапливаются картерные газы, которые поступают через неплотно прилегающие к стенкам цилиндра поршневые кольца. Чтобы стравить давление в картере, придумали систему рециркуляции картерных газов. Если раньше на авто картерные газы стравливали в атмосферу, то в настоящее время запрещается, так как не соответствуем стандартам ЕВРО-4, 5, 6… На наших машинах устанавливают замкнутую СРКГ. Таким образом, происходит круговорот картерных газов. Конечно же, в данной системе есть свои минусы — картерные газы захватывают частицы масла, образуя небольшой туман, поступают вновь в двигатель, проходя через ДУ, РХХ, ресивер, клапана и тем самым происходит загрязнение впуска, а это в свою очередь отрицательно влияет на работу двигателя (выдавливает заглушки ДВС). Чем больше пробег авто, тем больше количество отложений. Часто можно встретить машины с сопливиющими патрубками, датчиками и потеющим мотором. Поэтому необходимо следить за вентиляцией картера.

На наших авто присутствует малая и большая вентиляция, которая врезается в патрубок воздушного фильтра. Газы проходят через дроссельный узел и ДМРВ, загрязняя их. Если бы через ДУ проходил чистый воздух, то проблем с плавающими оборотами, поломками ДМРВ и РХХ не было.На Приоре-2, Калине-2 и Гранте начали подключать малую вентиляцию не к ДУ, а после него, то есть в ресивер. Таким образом, данная доработка дошла до АвтоВАЗа!

Тоже самое сделал и я. Для начала купил шланг, не сразу нашел его, так как диаметр маленький. Далее подсоединил шланг к ресиверу, а на ДУ поставил заглушку.

Что изменилось:1. Дроссельный узел будет меньше загрязнятся.2. Уменьшается вероятность выдавливания заглушек блока ДВС.3. При резком сбрасывании газа, машина не клюет носом.4. При переключении передач стало немного плавнее.

5. И самое главное, что я обнаружил! Раньше, когда давишь полностью педаль газа в пол, начинает немного звенеть (может пальчики или гидрики) двигатель. После небольшой доработки я меня практически полностью исчез посторонний звук!

Теперь можно поэкспериментировать с большой вентиляцией картерных газов.

Всем удачи, подписывайтесь!

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

воздушные патрубки;
клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

малую ветвь;
большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

Забор выхлопных газов из картера двигателя;
Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Второй способ модернизации вентиляции картера

Смысл следующего состоит в переносе малого вентиляционного контура из дроссельной части на ресивер, что способствует снижению перепадов при переключении режимов. Для выполнения этой конструкции, потребуется произвести следующие манипуляции:

Отсоединяется тонкий шланг картерной вентиляции от дросселя;
Свободный конец подключается к свободному впускному штуцеру на ресивере, с предварительным демонтажем заглушки;
Свободное отверстие ДУ блокируется установкой пробки;
В итоге, увеличивается поток воздушной массы, исключается возможность резкого реагирования дроссельной заслонки на рывок мотора;
Кроме того, увеличивается вентиляция картера и появляется дополнительная тяга в нижней части механизма.

Очистка СВКГ в Лада Приора

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

Снимаем декоративный кожух двигателя.
Снимаем воздушный фильтр.
Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.
Снимаем шланг вентиляции картера (ШВК) из рукава воздухоподвода.
Ослабляем зажим рукава воздухоподвода.
Отсоединяем рукав воздухоотвода от дроссельного узла.
Ослабляем зажим хомута и отсоединяем ШВК большой ветви от крышки головки блока цилиндров (ГБЦ).
С помощью таких же действий снимаем ШВК малой ветви, отсоединив его от крышки ГБЦ и штруцеров дросселя.
Ослабляем зажим хомута подводящего ШВК.
Снимаем подводящий вентиляционный шланг и убираем его с крышки ГБЦ.
Отсоединяем подводящий вентиляционный шланг от патрубка ГБЦ.
Промываем все шланги с помощью бензина, продуваем и просушиваем феном. Все патрубки и места присоединения шлангов также чистим и сушим.
Откручиваем крышку ГБЦ.
Снимаем сепаратор, окрутив его крепление в виде 6 болтов, которые находятся внутри крышки ГБЦ.
С помощью пассатижей сжимаем фиксаторы маслоотражателя и вытаскиваем его.
С помощью отвертки вытаскиваем резиновый уплотнитель в форме кольца. Если оно потеряло форму, то заменяем новым.
Очищаем от герметика и обезжириваем бензином крышку ГБЦ и все привалочные поверхности. Перед тем как установить крышку ГБЦ, наносим новый герметик.
Собираем СВКГ в обратном порядке.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.

Как заменить насос

Базовые процедуры: отключение «минуса» АКБ, слив масла.
Демонтаж ремня ГРМ.
Отключение колодки жгута проводников с датчика положения коленвала, устранение шкива.
Извлечение шпонки и снятие защиты.
Скручивание крепежных элементов и снятие крышки картера сцепления.
Снятие картера.
Демонтаж прокладки картера.
Устранение маслоприемника.
Скручивание крепежных элементов масляного насоса.

На этом, собственно, все. Работы по сборке осуществляются в обратном порядке. В ходе работы постарайтесь провести замену расходных материалов. В первую очередь речь идет о прокладке картера. Установите новую деталь и загерметизируйте ее, предварительно очистив привалочную поверхность от грязи и старого герметика. Попутно можно очистить и маслоприемник. Для этого вам понадобится уайт-спирит. Если деталь невозможно очистить, ее придется заменить.

Сделать это нужно обязательно, поскольку существует риск воспламенения смазочного материала. Следующий элемент, подлежащий осмотру и замене – уплотнитель маслоприемника. Если кольцо разорвалось или потеряло упругость, нужно установить новую деталь.

Замена клапана вентиляции картерных газов

Выделяется несколько симптомом, свидетельствующих о необходимости замены клапана вентиляции.

появление свиста в подкапотном пространстве;
плавание ХХ;
повышение объема масла в интеркулере;
уменьшение давления наддува;
появление следов масла на свечных «колодцах» и районе горловины для залива масла;
темно-серый дым на ХХ из выхлопной трубы.

Подробно вопрос тестирования и признаков неисправности мы описывали выше, поэтому сразу перейдем к принципам замены.

Для примера приведем процесс замены на BMW X5:

Снимите полностью воздушный фильтр.
Отщелкните расходомер воздуха.
Демонтируйте заслонку DIC, чтобы она не мешала.
Открутите и достаньте воздуховод.
Выкрутите и достаньте вторую секцию воздуховода.
Отбросьте трубку тормозного вакуума.
Выкрутите заслонку дросселя (фиксируется на четырех болтах). Также отбросьте разъемы с датчиков, чтобы они не мешали.
Отбросьте сапун и выкрутите пару саморезов, удерживающих клапан.
Снимите сапун (потяните трубку вверх).
Демонтируйте коллектор, чтобы снять выходную трубку (по-иному подлезть не получится).
Достаньте клапан.
Установите новое устройство и соберите все на место.

Перед выполнением работы учтите следующие моменты:

пространство вокруг клапана-PCV необходимо почистить, подав воздух под давлением;
выкручивайте клапан против часовой стрелки;
демонтированный элемент проверьте, почистите и продуйте;
периодичность замены должна быть минимум через 100 000 км.

Перед выполнением замены подготовьте запчасти. В частности, рекомендуется поменять прокладку коллектора впуска и дроссельной заслонки. Также потребуется новый клапан ВКГ. При правильном подходе вся работа занимает не больше двух часов.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Принцип устройства

Дальше разберём схему кондиционера «Panasonic», которая состоит из таких составляющих:

Компрессор установлен однозаходный роторный с тремя лопастями. Этот элемент нагнетает необходимое давление и поддерживает циркуляцию хладагента. Компрессор находится под генератором.
Конденсатор — это теплообменник, который обеспечивает охлаждение для газообразного хладагента, превращая его в жидкое состояние. Этот механизм располагается на рамке радиатора.
Испаритель также является теплообменником, его назначение заключается в охлаждении и осушении воздуха перед тем, как он попадёт в салон. Находится этот прибор в корпусе отопителя.
Ресивер имеет форму металлического цилиндра, который соединяется с конденсатором. Этот механизм обеспечивает аккумулирование жидкого хладагента, отделение влаги и мусора. Внутри ресивера имеется фильтр-осушитель.
Трубопроводы.

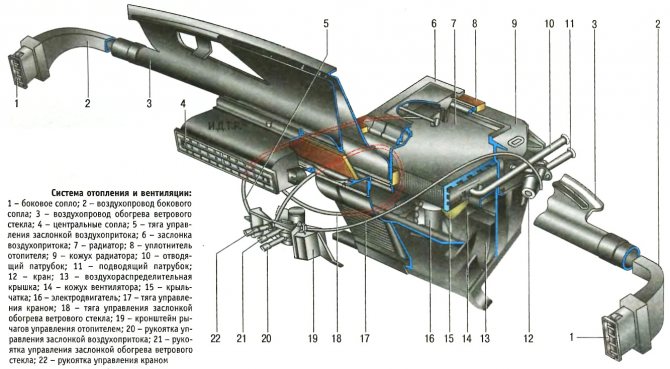

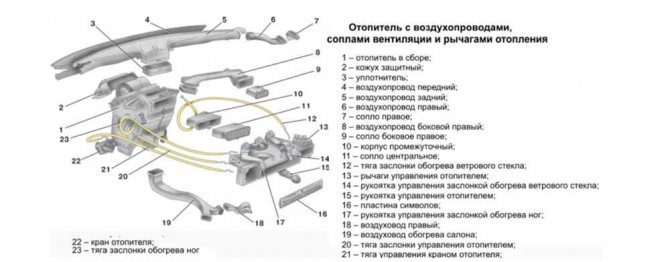

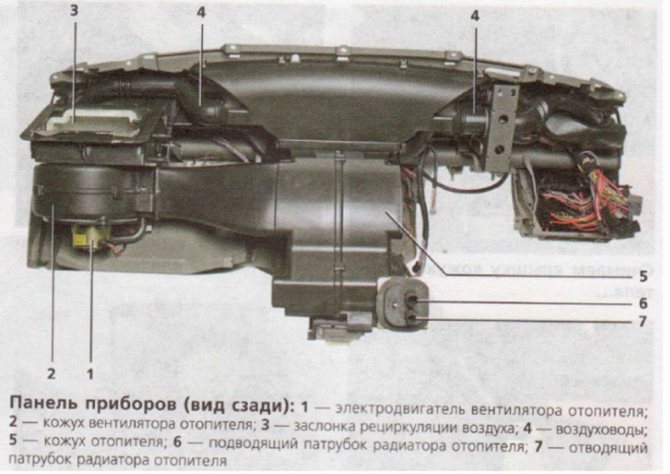

Вот такой элемент добавляется в устройство печки Приора с кондиционером. Теперь, когда вам известно устройство печки в Ладе Приора, устранить поломки будет намного легче.

Очистка СВКГ в Лада Приора

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

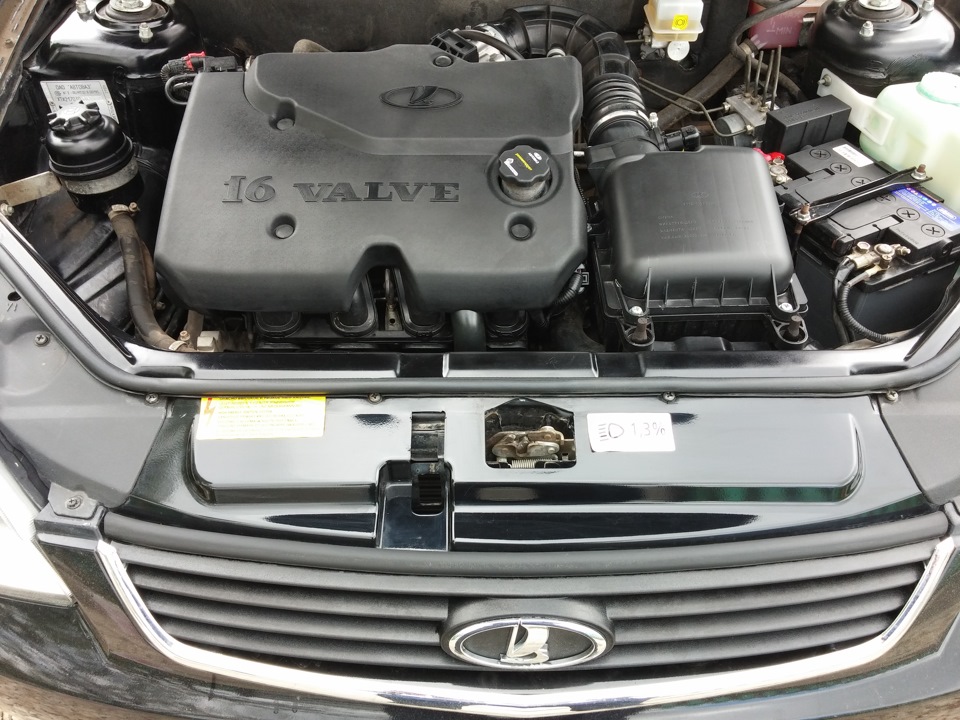

Снимаем декоративный кожух двигателя.
Снимаем воздушный фильтр.
Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.

Артикул: 2112-1014056 , артикулы доп.: 2112-1014056Р

Код для заказа: 006580

Возможно, вам понадобятся
показать еще

Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/sistema_smazki_i_ventilyacii-105/#part44794″>Шланг нижнийДвигатель / Система смазки и вентиляции

Для этого товара еще нет обзоров.

Сегодня в очередной статье серии ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» речь пойдёт о последних разработках Волжского автомобильного завода: Ладе Гранте и Ладе Ларгус. Расскажем об истории создания этих моделей, а также об их характерных неисправностях.

Устройство и очистка системы вентиляции картерных газов в Лада Приора

Принцип работы СВКГ

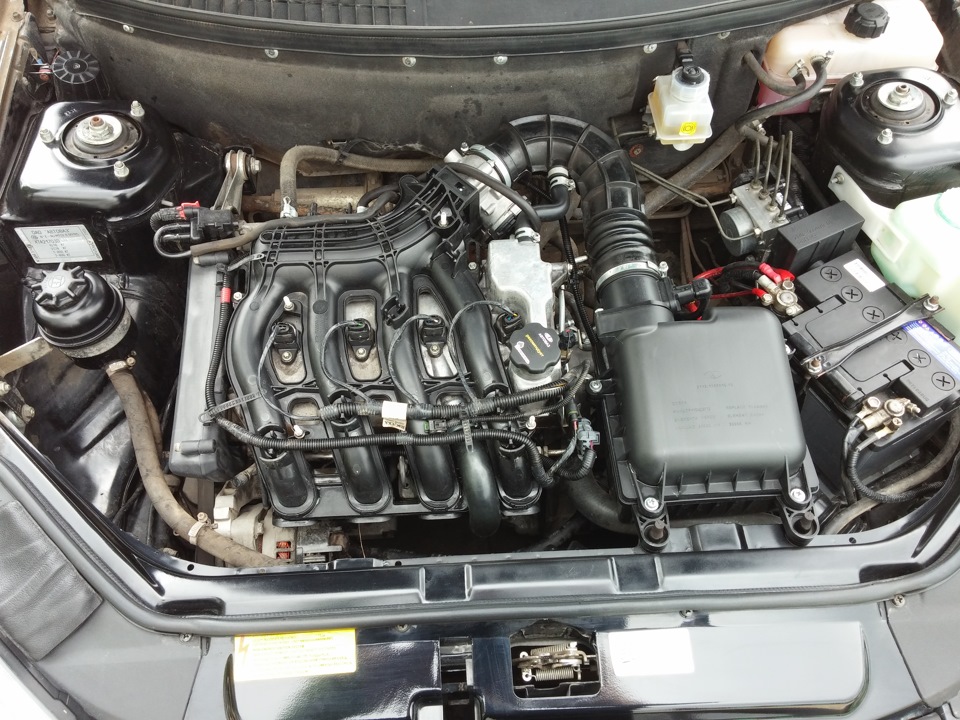

Устройство СВКГ в Лада Приора

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Очистка СВКГ в Лада Приора

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

Снимаем декоративный кожух двигателя.
Снимаем воздушный фильтр.
Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.
Снимаем шланг вентиляции картера (ШВК) из рукава воздухоподвода.
Ослабляем зажим рукава воздухоподвода.
Отсоединяем рукав воздухоотвода от дроссельного узла.
Ослабляем зажим хомута и отсоединяем ШВК большой ветви от крышки головки блока цилиндров (ГБЦ).
С помощью таких же действий снимаем ШВК малой ветви, отсоединив его от крышки ГБЦ и штруцеров дросселя.
Ослабляем зажим хомута подводящего ШВК.
Снимаем подводящий вентиляционный шланг и убираем его с крышки ГБЦ.
Отсоединяем подводящий вентиляционный шланг от патрубка ГБЦ.
Промываем все шланги с помощью бензина, продуваем и просушиваем феном. Все патрубки и места присоединения шлангов также чистим и сушим.
Откручиваем крышку ГБЦ.
Снимаем сепаратор, окрутив его крепление в виде 6 болтов, которые находятся внутри крышки ГБЦ.
С помощью пассатижей сжимаем фиксаторы маслоотражателя и вытаскиваем его.
С помощью отвертки вытаскиваем резиновый уплотнитель в форме кольца. Если оно потеряло форму, то заменяем новым.
Очищаем от герметика и обезжириваем бензином крышку ГБЦ и все привалочные поверхности. Перед тем как установить крышку ГБЦ, наносим новый герметик.
Собираем СВКГ в обратном порядке.

Во время работы двигателя запрещается нарушать герметичность СВКГ, а также снимать крышку маслозаливного отверстия.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.
