Отверстие в колпачке магнетрона на что влияет

Как избежать проблем с магнетроном при выборе неправильного отверстия в колпачке

Магнетрон — это основной компонент микроволновой печи, который производит электромагнитные волны, необходимые для нагрева пищи. Одним из важных аспектов использования микроволновой печи является правильный выбор колпачка для еды. Колпачок с отверстием позволяет паре выходить и сохраняет вкус блюда, но при ошибочном выборе может возникнуть множество проблем с магнетроном.

Как работает магнетрон

Магнетрон излучает электрические и магнитные поля внутри камеры микроволновой печи. Эти поля стимулируют молекулы еды, заставляя их колебаться и нагреваться. Если отверстие в колпачке слишком маленькое, то магнитные волны не смогут достигнуть еды, из-за чего магнетрон может перегреваться или даже поломаться. Если отверстие в колпачке слишком большое, то магнитные поля проникают в окружающее пространство, нагревая воздух и создавая пожароопасные ситуации.

Как выбрать правильный колпачок

При выборе колпачка с отверстием необходимо учитывать размер еды, которую вы собираетесь нагреть. Общее правило заключается в том, чтобы отверстие было достаточно большим, чтобы подходил размер еды, но не таким большим, чтобы магнитные поля проникали за колпачок. Для разогрева жидкостей характерны отверстия диаметром 1 — 2 см, для пищи до 5 см в диаметре, для рыбы и мяса — 7 — 8 см.

Другие способы сокращения рисков

Помимо правильного выбора колпачка, следующие меры могут помочь снизить риски поломки магнетрона:

• Не используйте микроволновую печь без наличия еды в ней, это приводит к повреждению магнетрона;
• Убедитесь, что дверца микроволновой печи тесно закрывается, так как немного разболтанная дверца может привести к утечкам энергии и повреждению магнетрона;
• Чистите микроволновую печь по рекомендации производителя, так как даже небольшие изменения в конструкции могут привести к несоответствию колпачка и повреждению магнетрона.

Вывод

Выбор правильного колпачка для пищи является важным аспектом безопасного использования микроволновой печи. Неправильно выбранный размер отверстия может привести к повреждению магнетрона и даже опасным пожарным ситуациям. Следуя простым правилам выше, можно снизить риски повреждения магнетрона и наслаждаться быстрым и безопасным разогревом пищи каждый день.

Разрушение колпачка магнетрона в микроволновой печи

Микроволновая печь является достаточно сложным бытовым прибором, требующим строгого соблюдения правил эксплуатации. Выход из строя устройства чаще всего происходит при ошибках его использования, отсутствии правильного обслуживания или физическом износе.

Как работает микроволновая печь?

Нагревание продуктов в микроволновой печи происходит благодаря воздействию токов сверхвысокой частоты. Основными элементами устройства являются камера для нагрева продуктов, магнетрон, волновод, трансформатор и блок управления. Трансформатор преобразует напряжение сети до величины, подаваемой на вход магнетрона. Магнетрон вырабатывает СВЧ – излучение, передающееся по волноводу в рабочую камеру прибора. Под его воздействием дипольные молекулы, находящиеся в продуктах, выстраиваются в определенном порядке. Если до этого молекулы находились в хаотическом состоянии, то под воздействием СВЧ положительные направляются в одну сторону, отрицательные – в другую.

При смене полярности, молекулы разворачиваются на 180 градусов. Учитывая, что смена поля происходит дважды за период одной волны, молекулы начинают интенсивно тереться друг о друга, повышая температуру продукта. И, хотя волны проникают в продукт на ограниченную глубину – не более 3 см, постепенно тепловая энергия передается всему объему продукта.

Что такое магнетрон

Магнетрон — генераторный электровакуумный прибор СВЧ. По сути, это мощная электронная лампа, генерирующая микроволны при взаимодействии потока электронов с магнитным полем. Основой магнетрона является анодный блок, выполненный в виде полого медного цилиндра с толстыми стенками. В них вырезаны полости, соединенные с внутренним пространством щелями. Эти полости образуют кольцевую систему объемных резонаторов. В центре анодного блока выполнено круглое отверстие, через него по специальным выводам подключается источник питания к катоду – подогреваемой нити накала. Катод проходит вдоль центральной оси анода. Вывод высокочастотных колебаний установлен в одним из резонаторов. На торцах цилиндра установлены медные крышки, обеспечивающие герметичное соединение, внутри – вакуум высокой степени. Охлаждение блока обеспечивают ребристые радиаторы, расположенные на его поверхности. В работе магнетрона используется явление термоэлектронной эмиссии. Анодный блок установлен в магнитное поле, создаваемое постоянными магнитами. Они расположены в торцевых частях прибора.

Когда на анод подается напряжение, создается электрическое поле, под действием которого электроны вылетают из катода и двигаются в радиальном направлении к аноду. Под влиянием магнитного поля электроны меняют направление движения. Описывая окружность, часть их возвращается на катод. В результате постоянного перемещения электронов от катода к аноду, возле него рядом со щелями объемных резонаторов образуется заряд кольцеобразной формы. Двигаясь по окружности внутри анодного блока, электроны возбуждают в каждом резонаторе незатухающие высокочастотные колебания. Они выводятся наружу с помощью проволочной петли, подключенной к антенне – излучателю и затем передаются в волновод. На антенне производители СВЧ предусмотрели колпачок, служащий для придания формы излучению. В зависимости от модели печи колпачки имеют отверстия разной формы.

Разрушение колпачка. Причины

Чаще всего причиной выхода из строя колпачка является запачканная слюда, находящаяся на одной из боковых стенок микроволновки. Она защищает комплектующие элементы от брызг воды, жировых капель. Если пластина сильно загрязнена, то она плохо пропускает излучающиеся микроволны. Они начинают нагревать магнетрон, антенну. В результате колпачок может прогореть.

В микроволновых печах с большим сроком эксплуатации алюминиевый корпус колпачка может со временем не выдержать нагрузок и разрушиться под действием СВЧ волн. Признаками данной проблемы будут появляющиеся шум и искры в процессе работы прибора.

Варианты ремонта

Колпачок – это блокирующая индуктивность или антенна. При поврежденном колпачке СВЧ будет работать. Но, при этом часть энергии из магнетрона будет отражаться обратно. При этом магнетрон будет нагреваться, особенно если микроволновка включена продолжительное время. В итоге сработает защитное реле или магнетрон просто сгорит. Часто вместе с колпачком выходит из строя и защитная пластина из слюды. Поэтому эксплуатировать микроволновку с прогоревшим колпачком нельзя.

Замена

Выполнять какой-либо ремонт микроволновой печи можно только, выключив прибор из розетки и принудительно разрядив высоковольтный конденсатор. Для замены прогоревшего колпачка необходимо подготовить соответствующий инструмент и новый колпачок. Подбирая замену, необходимо выбирать оригинальные детали, соответствующие данной модели микроволновой печи. Если такие найти невозможно, нужно подбирать наконечник по двум важным параметрам: диаметру и форме отверстия. Внутренние диаметры обычно колеблются от 13,5 до 16 мм. Отверстия чаще всего бывают четырех видов – треугольное, шестигранное, круглое маленькое или большое.

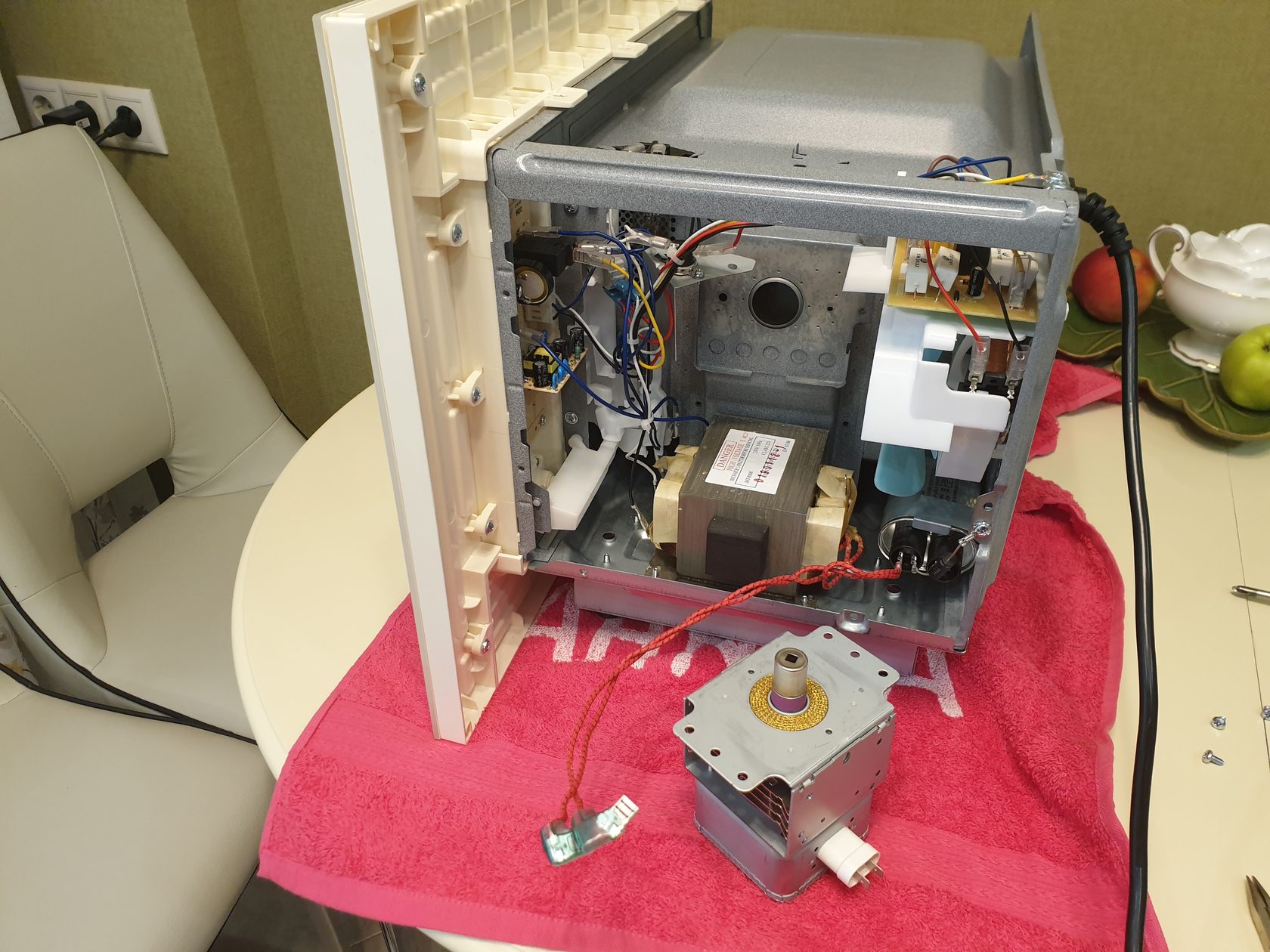

Для замены колпачка необходимо снять кожух печи, отсоединить клеммы питания и открутить винты, фиксирующие магнетрон к волноводу. Затем достать магнетрон и снять поврежденный колпачок. Перед установкой нового колпачка необходимо убедиться в целостности антенны. Если на ней нет повреждений, а присутствуют только копоть и пятна, то их необходимо удалить зачисткой. Установив новый колпачок, провести сборку печи в обратном порядке. При этом важно выдержать расстояние от торца колпачка до стенки волновода. После замены колпачка необходимо проверить работу микроволновой печи. Для этого в камеру ставят стеклянную емкость с водой и включают прибор.

Переворот

В качестве временного решения проблемы можно рассмотреть вариант переворота колпачка. Учитывая, что нагрузка приходится только на половину колпачка, можно прокрутить его на 180 градусов вокруг оси. Эта мера продлит работоспособность устройства на некоторое время.

Обращение в сервисный центр

Если у вас нет опыта ремонта бытовой техники и требуемых для этого знаний, самостоятельным ремонтом микроволновой печи лучше не заниматься. Во-первых, это опасно, поскольку даже при отключенном от сети приборе существует опасность поражения током – остаточное напряжение на высоковольтном конденсаторе очень велико. Конденсатор необходимо разрядить, замкнув его выводы через проводник сопротивлением не менее 10 МОм. Во-вторых, не зная конструкции микроволновой печи при разборке можно повредить крепежные элементы. В-третьих, лежащая на поверхности причина прогорания колпачка может оказаться вершиной айсберга, потянувшей за собой более серьезные неисправности.

Поэтому правильным решением будет доверить ремонт микроволновой печи специалистам из сервисного центра. Мастера проведут комплексную диагностику прибора, определят причину неисправности и выполнят ремонт. При этом вы будете уверены, что на микроволновку установлены новые, оригинальные запчасти, полностью соответствующие данной модели. Для микроволновых печей с большим сроком эксплуатации поломка может оказаться очень серьезной, а ремонт – затратным. В этом случае стоит взвесить, насколько целесообразно проведение такого ремонта. Возможно, лучшим выходом будет покупка новой, надежной и функциональной микроволновой печи.

Надежные микроволновые печи от AEG

Микроволновые печи немецкого производителя AEG – надежная и функциональная бытовая техника. В каталоге бренда представлены отдельностоящие и встраиваемые модели различных габаритов, что позволяет подобрать оптимальный вариант для кухни любой планировки. Классическая цветовая гамма микроволновок – белый, черный и нержавеющая сталь – будет гармонично сочетаться с любым интерьером кухни. Производитель выпускает как небольшие микроволновки с внутренним объемом 17 л, так и полноценные агрегаты с объемом рабочей камеры 46 л. В зависимости от модели микроволновые печи AEG имеют мощность от 800 до 1000 Вт.

Функциональные возможности приборов очень широки, современные модели легко могут заменить кухонную плиту. В зависимости от модели микроволновые печи AEG оснащены встроенными программами автоматического приготовления различных блюд, программами размораживания по весу продуктов, автоматическим разогревом. Многие приборы кроме основного режима СВЧ, оборудованы грилем и режимом конвекции, что позволяет равномерно приготовить даже большие куски мяса или птицы, получив при этом аппетитную хрустящую корочку. Новые модели микроволновых печей отличаются уникальной технологией равномерного распределения микроволн. Такое решение позволяет упростить конструкцию прибора за счет исключения вращающегося стола, при этом повысив надежность микроволновки и увеличив рабочий объем ее рабочей камеры.

Фирменный магазин

Купить оригинальную технику немецкого бренда можно в нашем фирменном магазине. Здесь представлены современные стиральные, сушильные и посудомоечные машины, холодильники и морозильные камеры, духовые шкафы, варочные панели, плиты и микроволновые печи, вытяжки и другие необходимые приборы, обеспечивающие комфортный быт. Подобрать оптимальную модель можно, воспользовавшись подробным структурированным меню. Оформить покупку можно самостоятельно через корзину сайта или, позвонив по указанному многоканальному телефону. Оплату товара может выполнить юридическое или физическое лицо в любом банке России. Доставка товара производится во все регионы страны в кратчайшие сроки и по очень демократичным расценкам.

Микроволновая печь Asko OM8464A

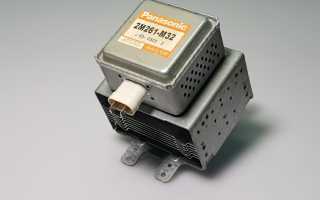

Магнетрон микроволновой печи, как проверить и чем заменить.

Как проверить магнетрон? Частично его можно проверить обычным мультиметром. Между клеммами должно быть короткое замыкание, это и есть нить накала лампы. Относительно каждой клеммы и корпусом магнетрона никакого сопротивления не должно быть, это говорит о том, что проходные конденсаторы исправны. Даже при всех проверках магнетрон может не генерировать микроволны. Связано это с тем, что лампа могла потерять эмиссию, а без неё электроны вылетать с поверхности спирали не будут.

Внимательно осмотрите магниты на микротрещины. Иногда их сложно увидеть. Магнит магнетрона обычно лопается от перегрева, неисправного охлаждения или частого и длительного использования. Феррит из которого состоит магнит не любит перегрева. При превышении определённой температуры он расширяется и лопается. Трещины не дают сформировать постоянное магнитное поле для правильной работы магнетрона. Они же могут повлиять на работу панели управления и выключать её через несколько секунд, сбрасывая таймер.

Мощность магнетрона во многих микроволновых печах варьируется от 550 до 1000 Ватт. Определить примерную мощность можно посчитав алюминиевые рёбра охлаждения. 4 ребра 600W, 5 рёбер 800-900W, 6 рёбер 1000W. Эти данные представлены на основании моих наблюдений и сверки заводских характеристик магнетрона.

Сгоревший колпачок не означает что магнетрон нужно менять целиком, достаточно заменить только его.

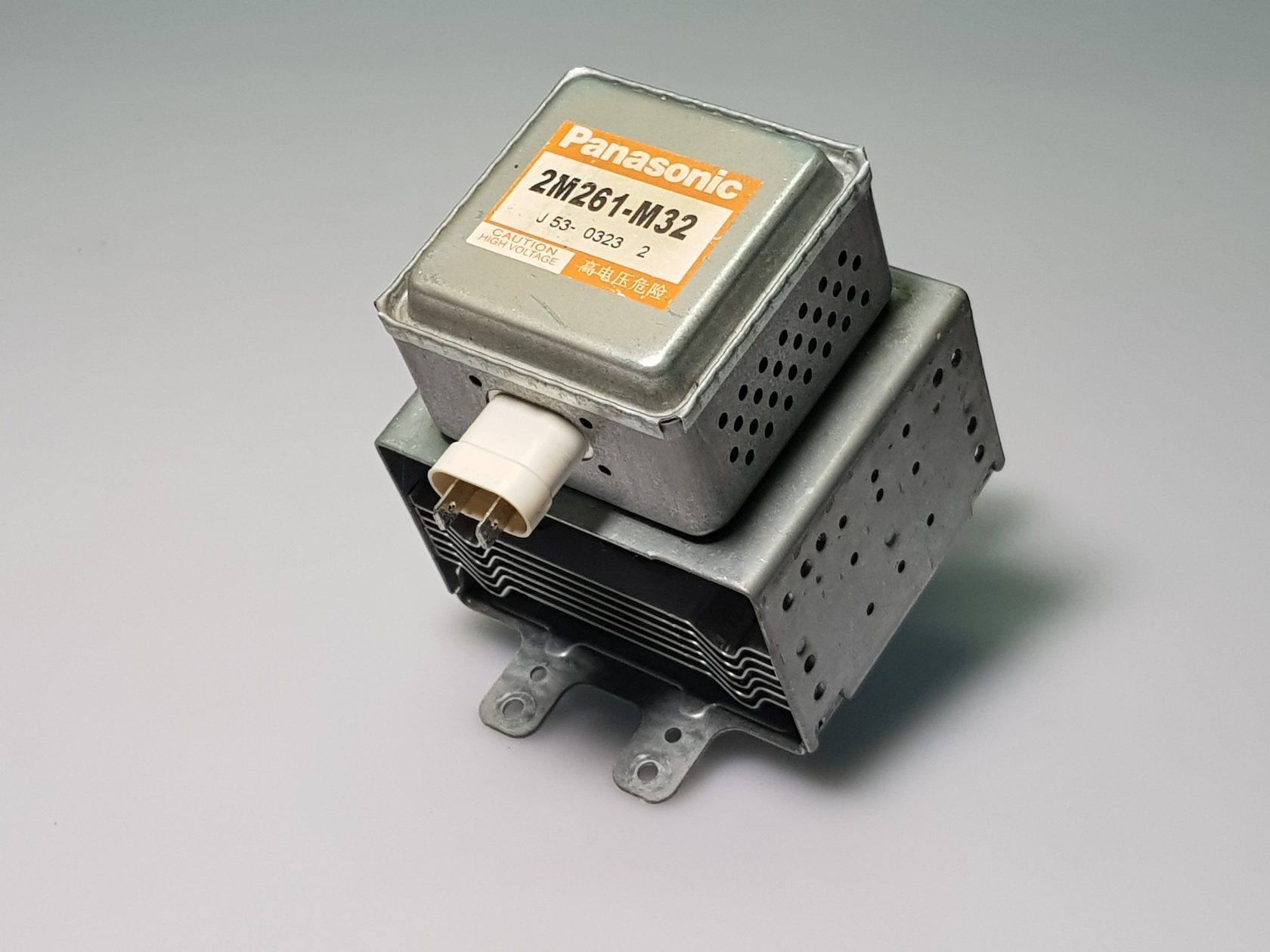

Взаимозаменяемость магнетронов. Магнетрон нужно подбирать как аналог только по посадочному месту и мощности старого. Марка и модель магнетрона не имеет значения. Обязательно должен быть установлен ребрами охлаждения в сторону вентилятора, а не на глухую стену. К примеру магнетрон Samsung OM75S(31) можно заменить на Witol 2M219K мощностью в 900W или Galanz M24FA-410A можно заменить на LG 2M213 они имеют одинаковый крепёж и мощность в 600W.

Основные принципы работы магнетрона, мощность и неисправности. Магнетрон — электровакуумный прибор генерирующий микроволны в сантиметровом диапазоне с частотой 2,45 МГц.

Сам магнетрон состоит из электронной лампы в вакууме. Входных клемм для подачи высокого напряжения и накала. Магнитов для создания постоянного магнитного поля.

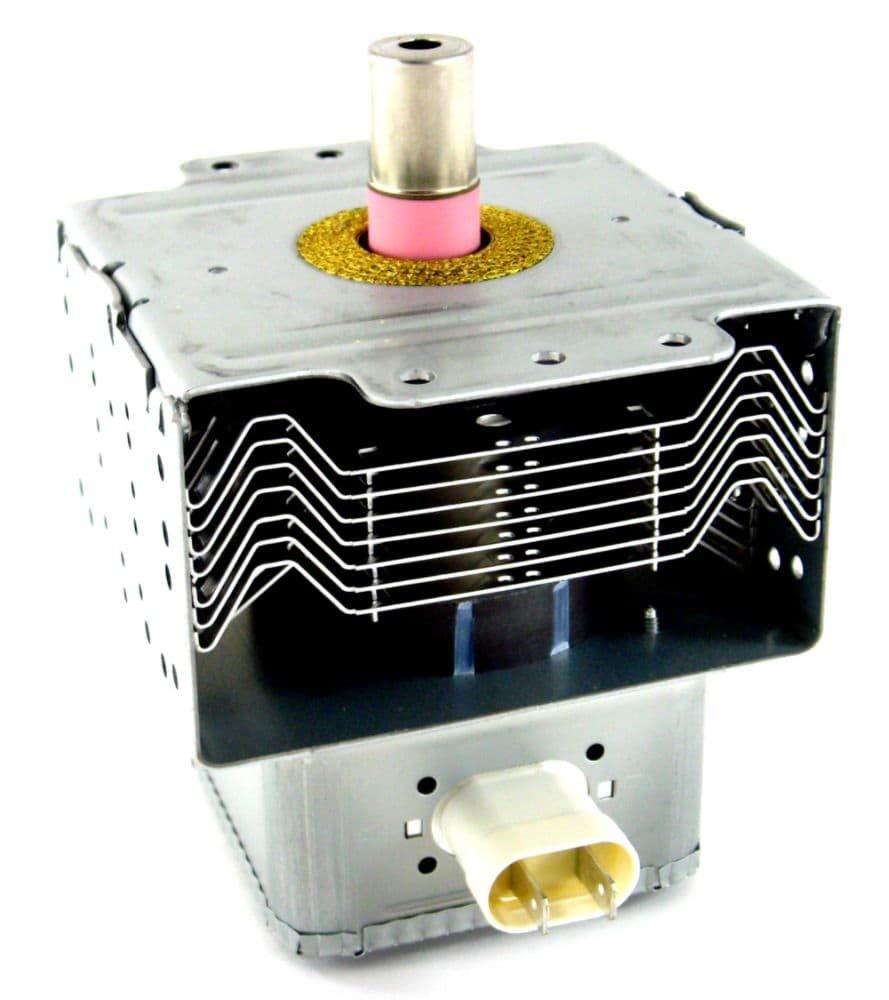

Блока фильтра с дросселями и проходными высоковольтными конденсаторами. Многие задают вопрос, зачем нужно отверстие в колпачке антенны магнетрона.
Колпачок защищает медную антенну от воздействия электрических разрядов и разрушения. Отверстие нужно для того, чтобы выравнивать давление с окружающей средой внутри колпачка и отвода тепла. Если отверстия не будет в колпачке, то его может сорвать как пробку от шампанского от нагретого внутри воздуха. Форма и размер могут быть любые.

При подаче напряжения 3,3 Вольта накала на входные клеммы магнетрона загорается спираль внутри колбы. Также на эти же клеммы с умножителя поступает высокое напряжение в 1000 Вольт. Представьте обычную лампу накаливания, мы видим только фотоны в видимом спектре для глаз. Там тоже самое, есть спираль которая раскаляется, но при подаче дополнительного высокого напряжения на эту спираль высвобождаются свободные электроны, которые за счёт постоянного магнитного поля закручиваются в узкую воронку, тем самым концентрируясь на колпачке.

Ремонт СВЧ печи своими руками (замена колпачка магнетрона и слюдяной пластины)

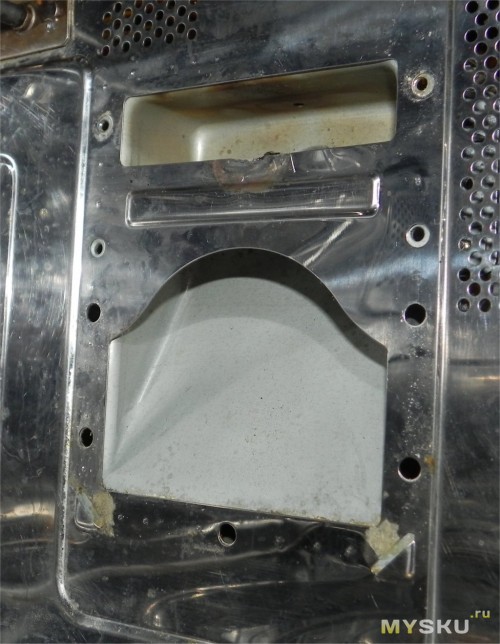

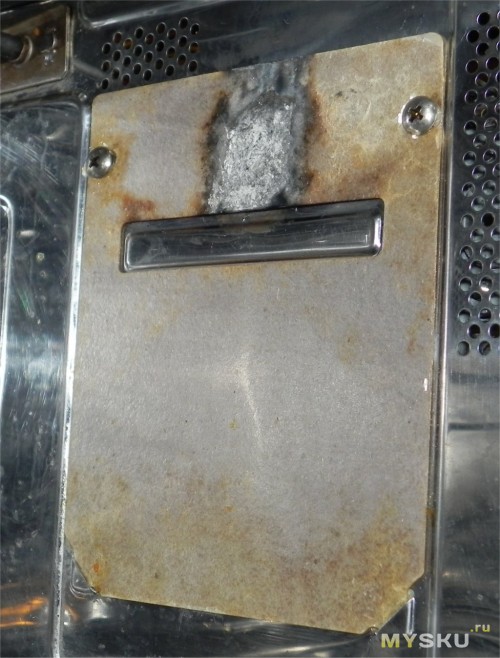

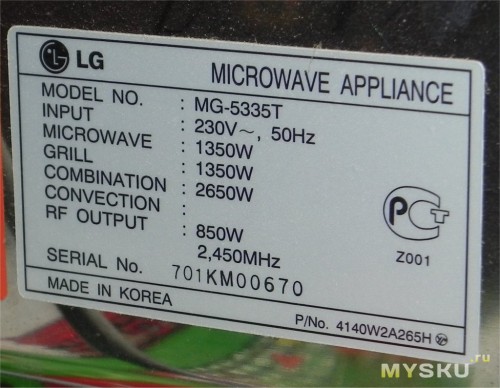

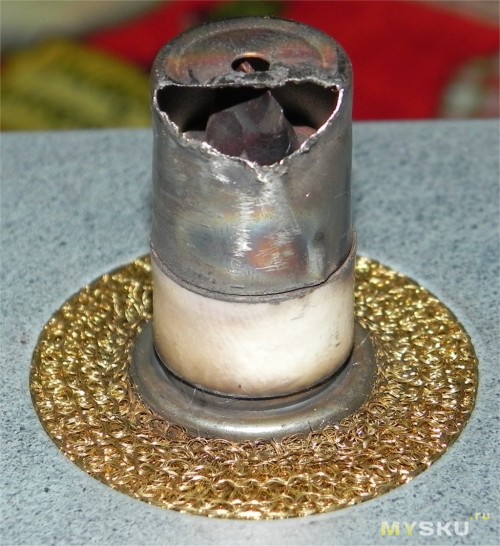

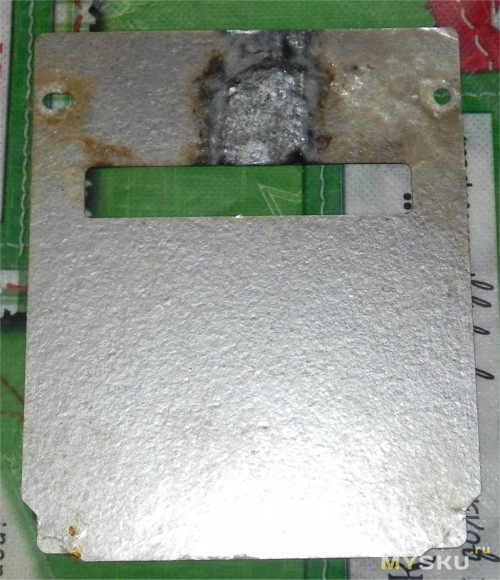

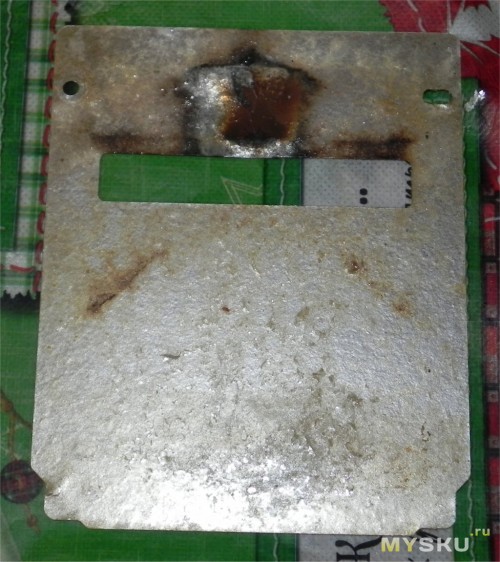

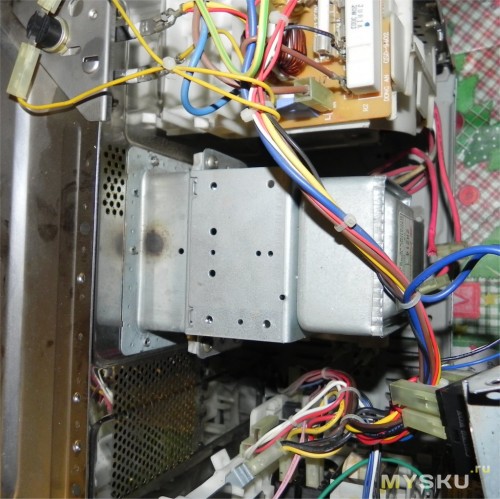

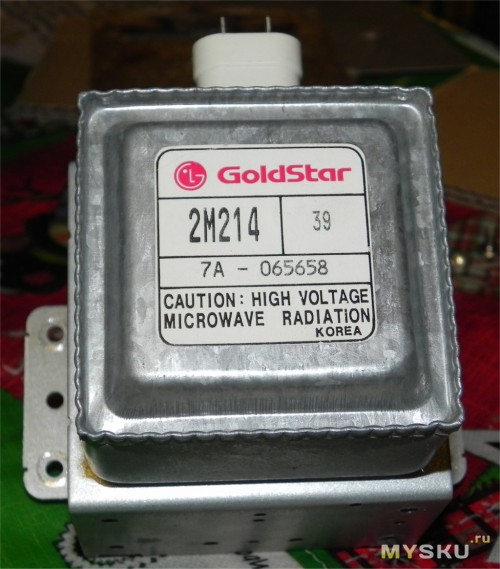

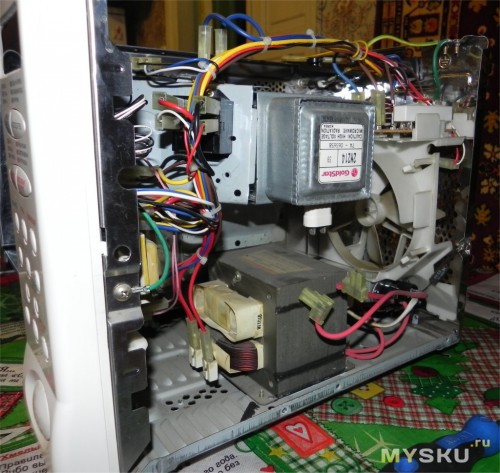

Итак, вот пациент:Покупалась печь лет 15 назад, служила верой и правдой, пока не появилось искрение в районе излучателя при работе печи. Визуальный осмотр показал следующее:Открутив 2 самореза достаём слюдяную пластину:С другой стороны:Смотрим на посадочное место:Разбираем печь дальше:Достаём магнетрон:Как видно из фото, колпачёк также как и слюдяная пластина нуждается в замене.

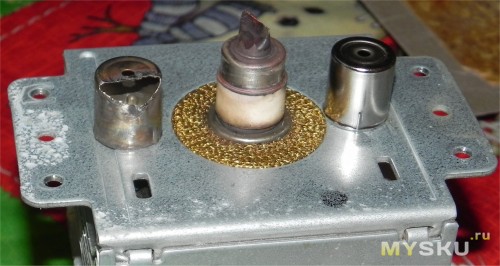

Порывшись на различных форумах по ремонту печей была получена информация, что прогорание колпачков магнетронов достаточно распространённое явление, предлагается несколько вариантов решений, от простых — зачисткой колпачка от окалины и поворота на 180 градусов (что и было сделано до получения посылки, фото оплавленного колпачка не сохранилось), до более сложного — изготовление колпачка из алюминиевого корпуса электроличитеского конденсатора подобного размера. Но т.к. СВЧ дело тонкое, решено отказаться от «колхоза» и заказать всё необходимое в интернет магазинах.

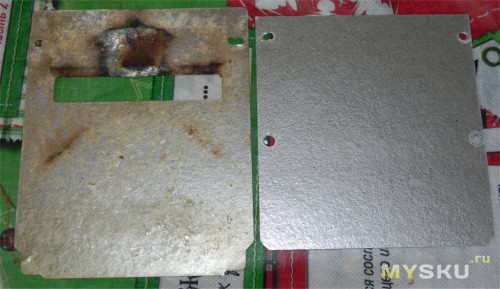

Итак, слюда (размер 136х110 мм) была заказана в 2 местах:Эта заказывалась на ebay, ссылка утеряна, её размер 120х120 мм.

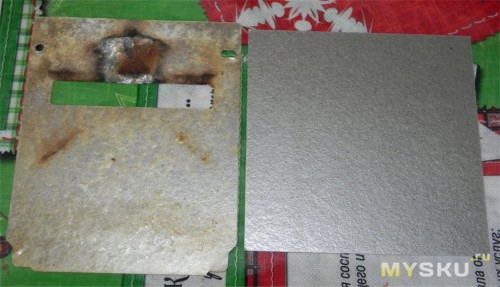

Следующая с taobao размером 220х140 мм:Вот ссылка. Стоимость без доставки 0,63$.

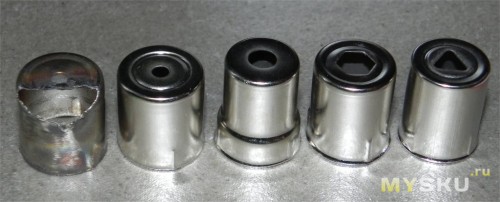

Перейдём к колпачкам, заказывались также на taobao. Исходя из достаточно невысокой стоимости, всего 0,26$, на всякий случай были заказаны несколько различных колпачков:Привожу ссылки: ссылка1, ссылка2, ссылка3, ссылка4. И слюда и колпачки заказывались через Мистера Тао, вот для примера ссылка на подошедший колпачёк.

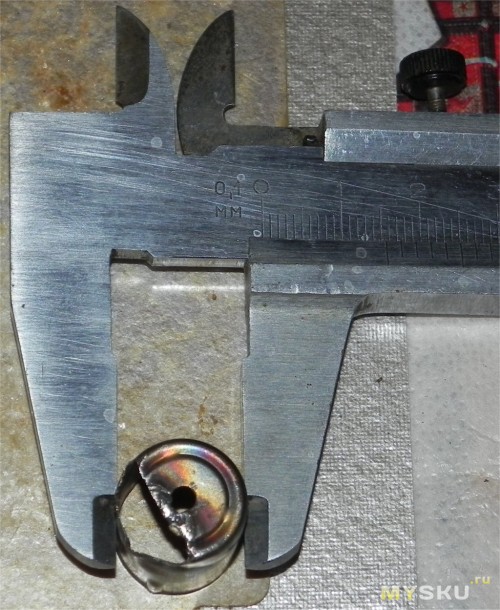

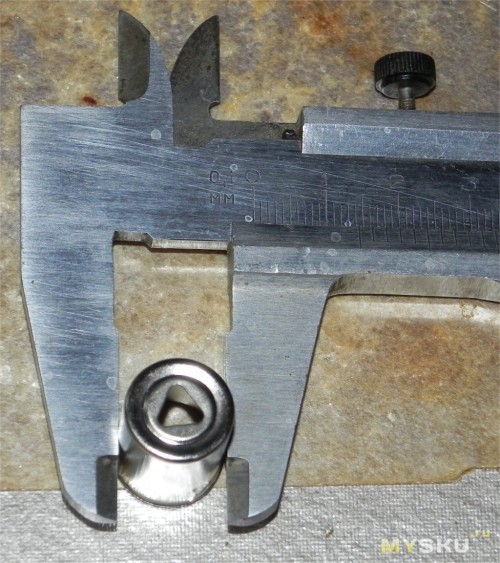

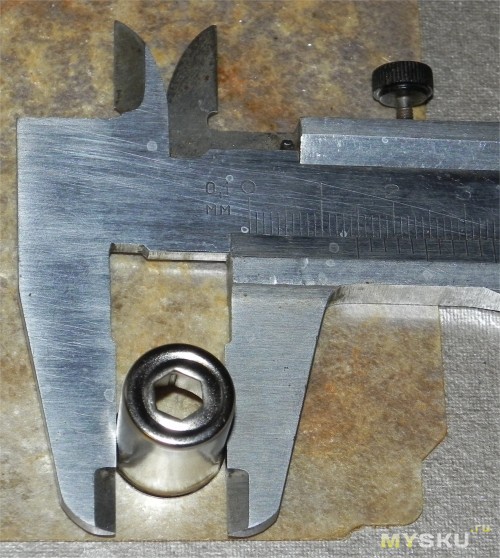

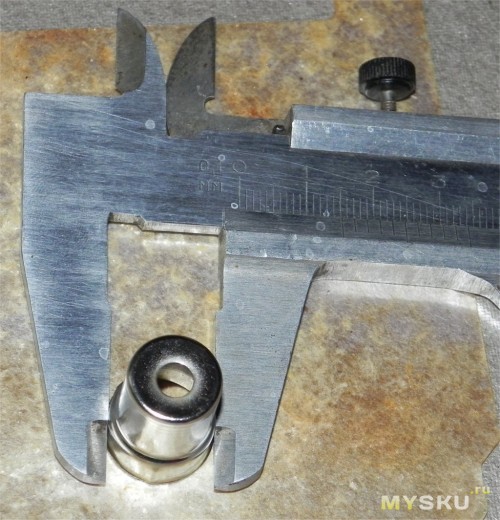

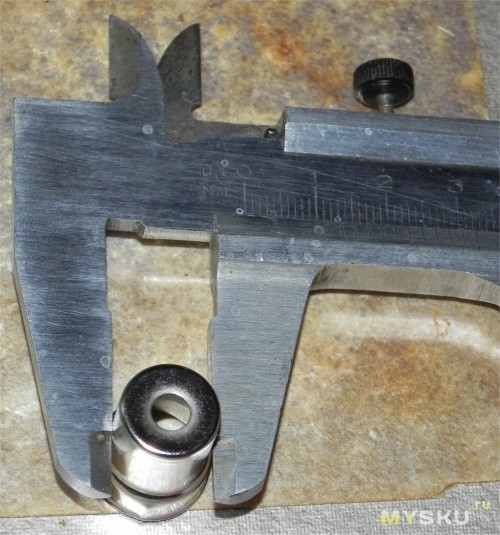

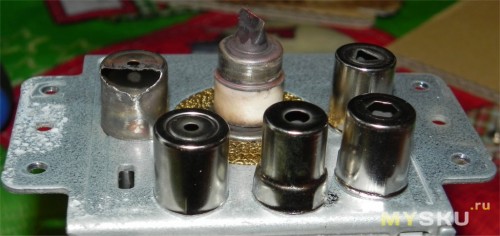

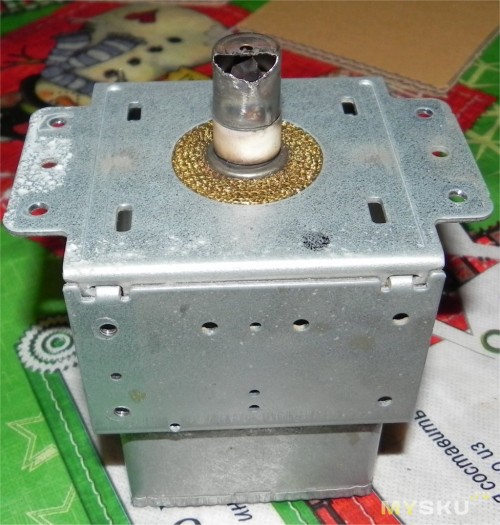

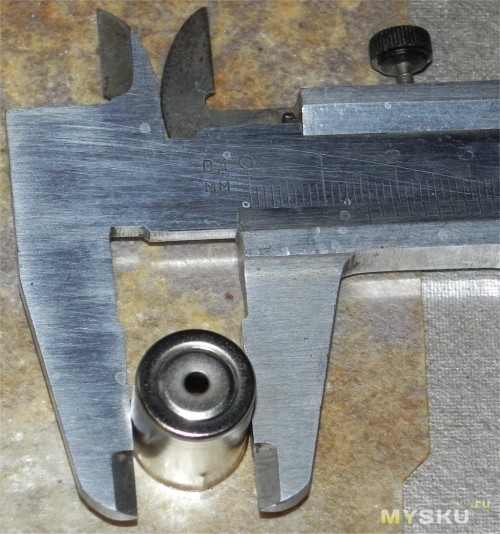

Диаметр оригинального колпачка составляет 15,5 мм:Диаметр подошедшего аналогичен:Для справки приведу фото с размерами остальных, может кому понадобятся:У последнего присутствует ступенька, поэтому привёл 2 размера.

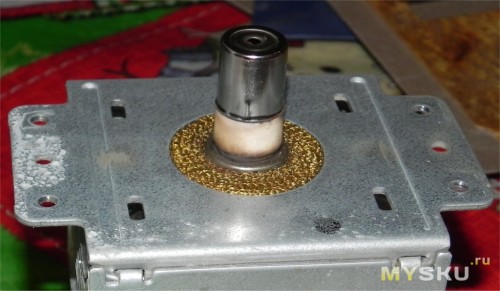

Итак, выбор сделан:Подошёл идеально:

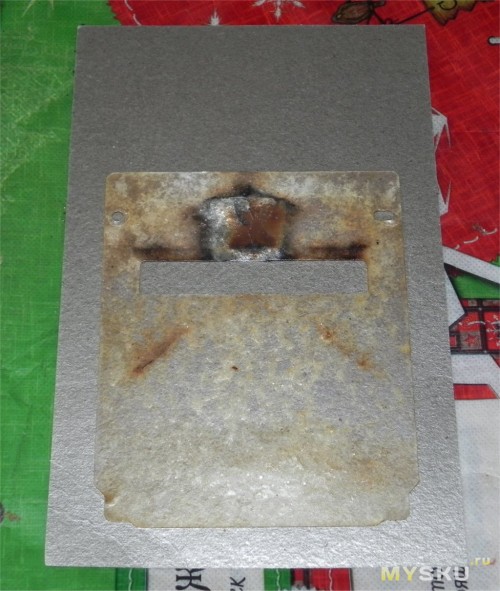

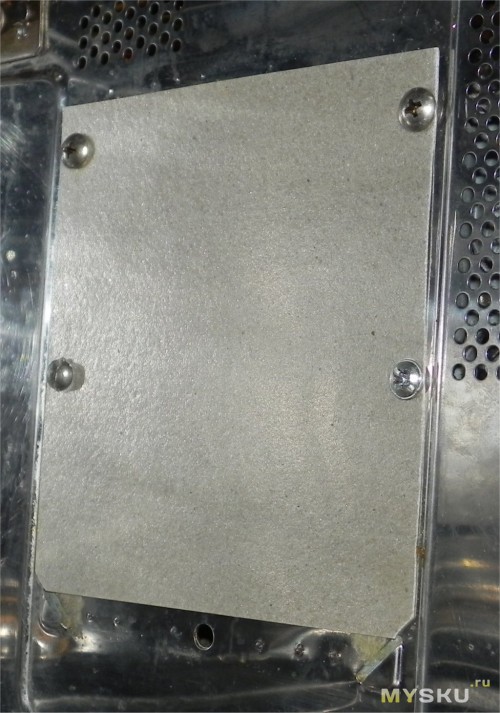

Из 2 вариантов слюдяных пластин была выбрана меньшего размера, немного пришлось подрезать и проковырять крепёжные отверстия:Устанавливаем слюду на место:Собираем печь в обратном порядке, проверяем — работает.
Вот в принципе и всё. Стоимость комплектующих с учётом доставки и запаса колпачков составила менее 300 рублей. Цена в начале обзора указана ориентировочная для заказа 1 колпачка, доставки по Китаю, комиссии посредника и международной доставки посылки весом 100 грамм (1 колпачёк весит 1 грамм, большая пластина — 6 грамм).

На сём разрешите откланяться, и да, прошу не скупиться нажимать на «Обзор понравился», т.к. это является стимулом для написания новых обзоров
