Какой блок питания нужен для автомагнитолы

Блок питания для автомагнитолы из компьютерного БП

Как “запитать” автомагнитолу от компьютерного блока питания?

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится?

Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N.

Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

Вытащить из своего старого ПК, который пылится в чулане;

Купить за копейки на “барахолке” – такие 100% есть на любом радиорынке;

Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил “бэушный” блок питания как раз на “барахолке”.

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

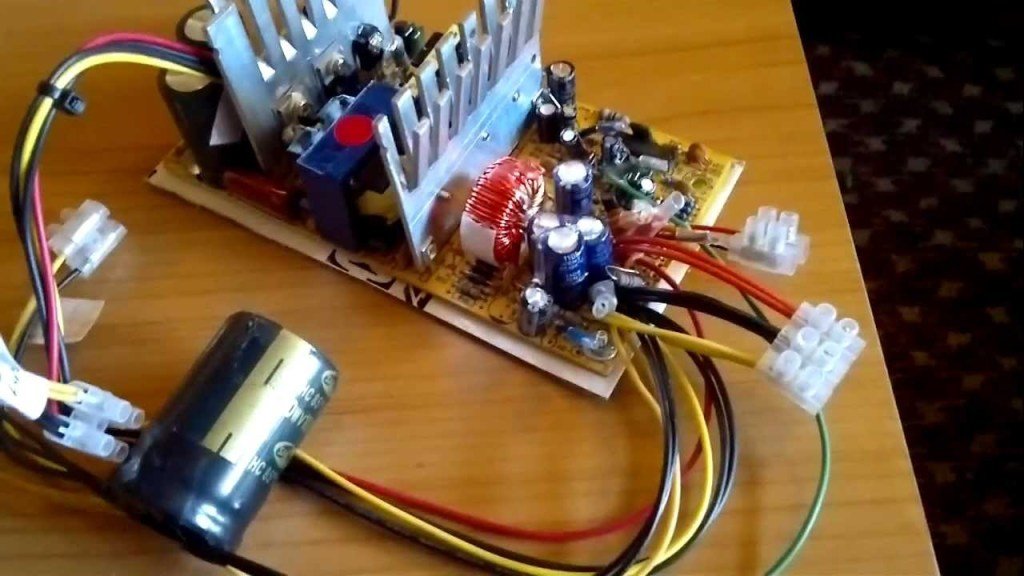

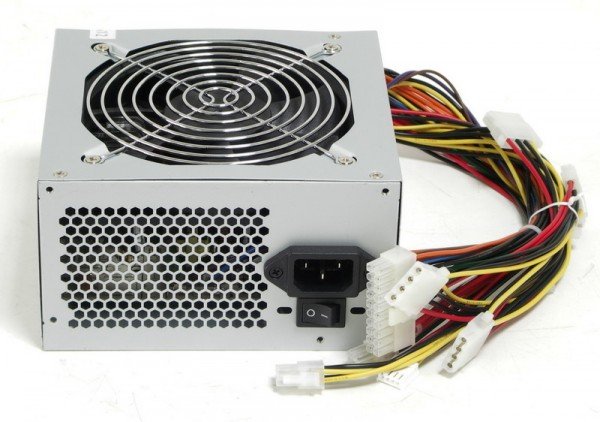

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может “отдать” в нагрузку ток в 8-10 ампер (при мощности БП 200 — 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

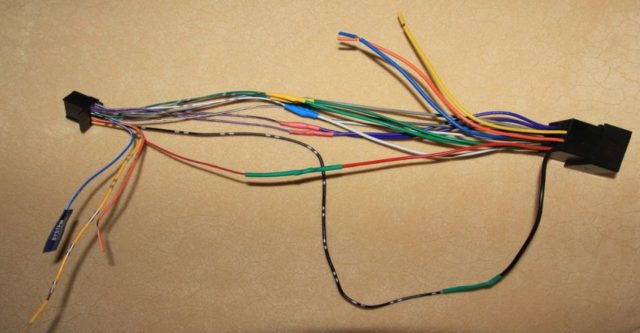

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому – общий провод, “земля”, Ground). Жёлтый провод – это +12V (маркируется как Battery). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном (“спящем”) режиме.

Поэтому ищем красный провод (маркируется ACC) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5V SB (Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнуть зелёный и чёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным ( Power ON) и чёрным проводом. При этом блок питания будет выходить из “спящего” режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или “бэушные”) блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Даже если блок питания запустился – при этом начнёт крутить вентилятор – стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно – исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит – иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!). При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми.

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Какой блок питания нужен для автомагнитолы

2А с бросками до 4 на басах. То есть блока питания на 5А вполне хватит. На выходе желательно поставить емкий электролит на несколько тыс мкФ чтоб сгладить провалы напряжения на пиках. Изза этих провалов магнитола может отключатся. Блок питания 1А и менее не потянет. Магнитола будет выключатся сразу после включения.

Питание у автомагнитоллы 12 Вольт-вот и подсоедини несколько батареек, чтоб суммарно стало 12В. Только какой смысл-ток у батареек очень мал, проработают недолго. Или можно взять понижающий трансформатор на 220 В. Вот он спокойно потянет магнитоллу!

Если ты хочешь от сети запитать магнитолу, и дома её слушать, то, обычный блок питания, на 12 вольт. и 500 ма будет вполне достаточно, чтобы слушать, если нужно чтобы орало. как сумасшедшее. на всю катушку. то, установи в параллель аккумулятор, по мощнее, или блок питания хотя-бы на 5-ть ампер подключай.. .
Я так в детстве делал. Всё хорошо работало. .

Давай считать, у лучших магнитол выход 27 Вт. на канал, выходов 4. Итак 27х4=108 Вт. Добавь к этому ещё 10% на работу схемы и моторчика = общая мощность получится примерно 120 Вт.
Питание у тебя 12 В. Делим 120 на 12 получаем силу тока необходимую для работы магнитолы на мак. громкости — а это 10 А . минимум тебе надо.

Если хочешь громко слушать мощность должна быть такая-же как на автомагнитоле, а если потихоньку то 10 Вт достаточно.

все проще. вынул сзади предохранитель из магнитолы — там ЦИФРА, А такой ток и должен развивать твой источник с небольшим запасом в пике нагрузки

Я дома таким образом юзаю автомагнитолу, если ты будешь включать её не сильно громко то хватит блока питания примерно на 500 мА, т. е. пол ампера, но не меньше, при выходном напряжении не менее 12 вольт, можно больше но не намного, у меня например она работает от блока питания от старой игровой приставки то-ли Денди то-ли Сега, при этом этот блок питания на тестере без нагрузки выдаёт почти 18 вольт и всё работает прекрасно. Если блок питания рассчитан на нагрузку 1 — 2 ампера, это будет получше, но мне и того хватает вполне, даже можно немного громкости навернуть без искажений звука.

Выбор автомагнитолы

Создаем домашнюю акустическую систему

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким. Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание.

Подготовка

Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор.
Для чего нам понадобятся:

• Подобный (смотрите фото) трансформатор, преобразующий стандартное напряжение сети на более низкое (в нашем случае на 36 вольт);
• Изоляционный материал;
• Провод подходящего сечения и длины;
• Мультимер/вольтметр;
• Калькулятор, хотя расчёты совсем не сложные можно обойтись и листочком с ручкой.

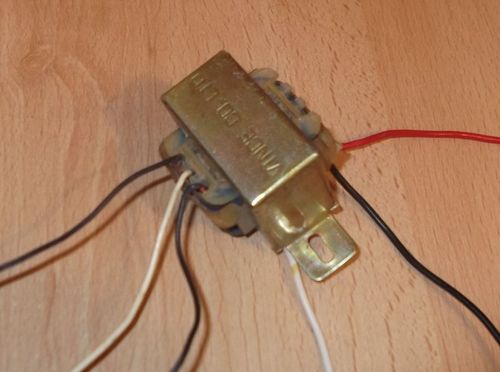

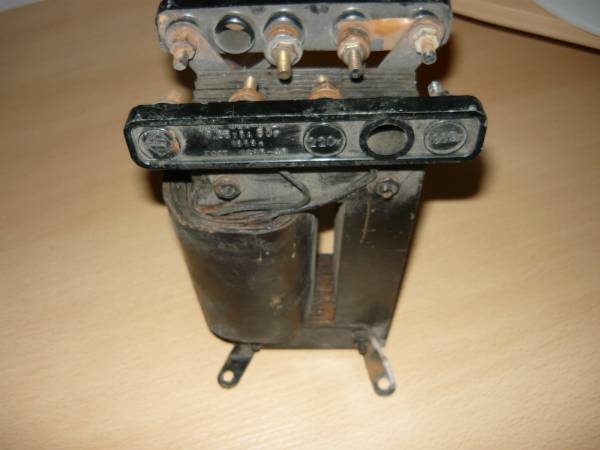

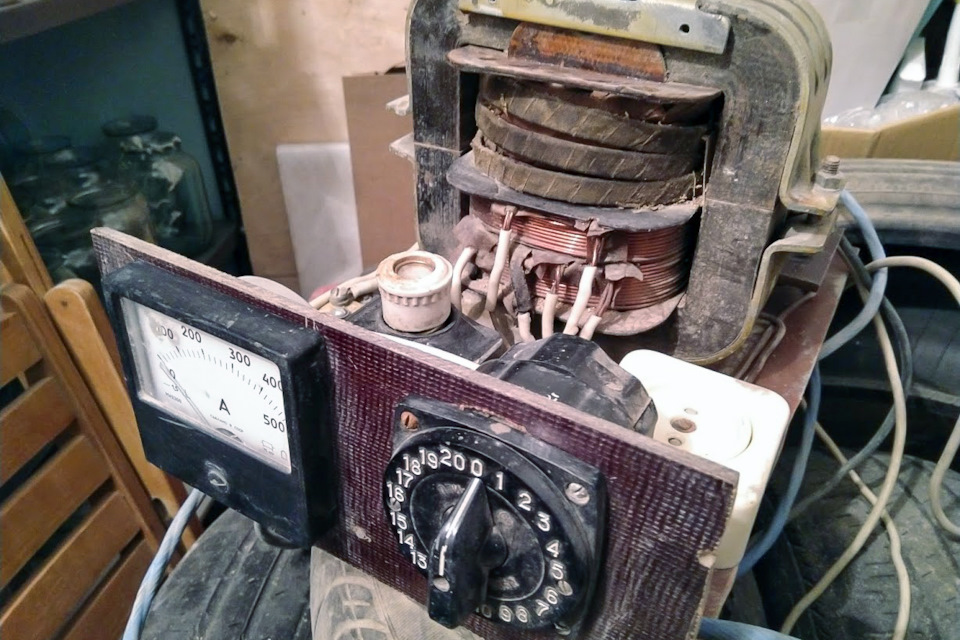

Понижающий трансформатор 220/36 Вольт

Созидание

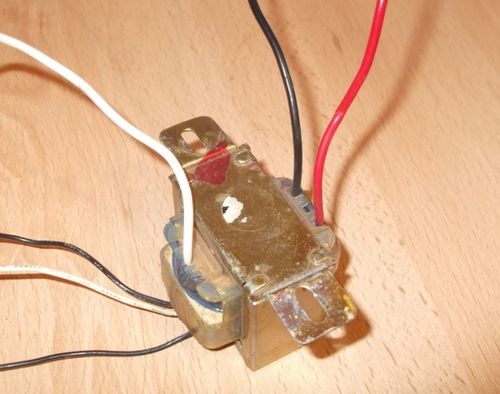

Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода.
Допустим, у нас получилось семь витков.
Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:

• Собираем схему включения трансформатора, с участием намотанного на магнитовпровод куска провода и измеряем выходное напряжение;

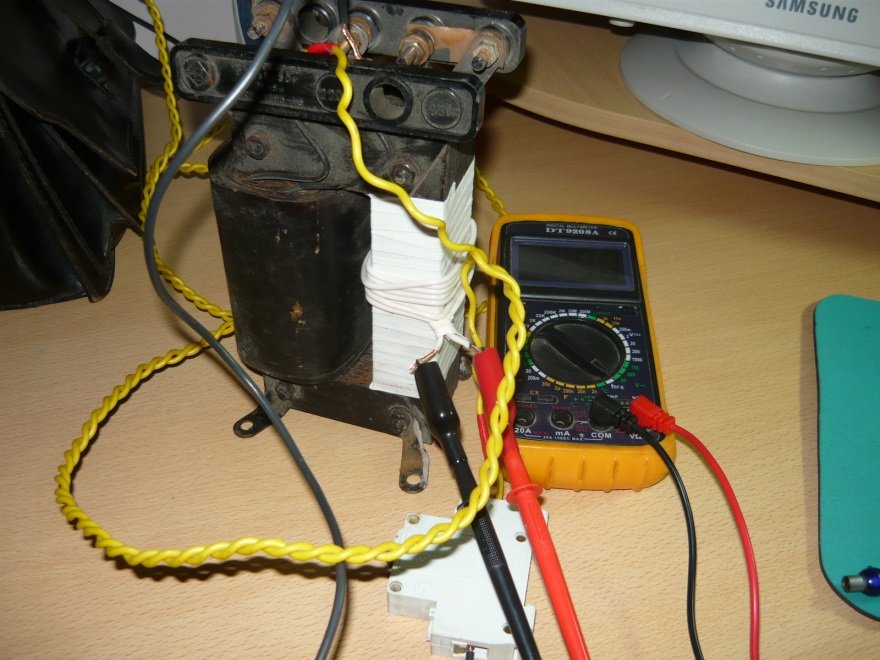

Снимаем показания с семи витков провода

Для эстетики и удобства на кронштейн прикрепляем дополнительную колодку и присоединяем к ней выводы.

Колодка клемм выводов

Не обольщайтесь, помимо проделанной работы нам потребуется к получившемуся девайсу, для выпрямления тока и снятия его пульсации, подключить диодный мост (диоды можно взять самые распространённые – Д226). Затем подключить с нагрузкой, последовательно дроссель с большой индуктивностью (можно из лампового приёмника или же от ЛДС 402 ватт) и параллельно два конденсатора К50-18 50 вольт по 10000мкф каждый.
В итоге вся схема должна выглядеть примерно следующим образом:

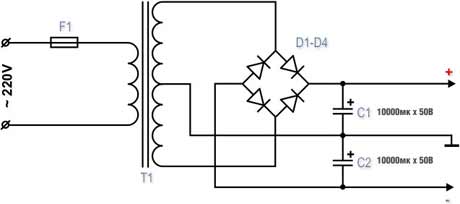

Схема подключения конденсатора

Совет! Все перечисленные комплектующие можно найти в выброшенном на свалку ламповом телевизоре.

Диодный мост может быть изготовлен как из отдельных диодов…

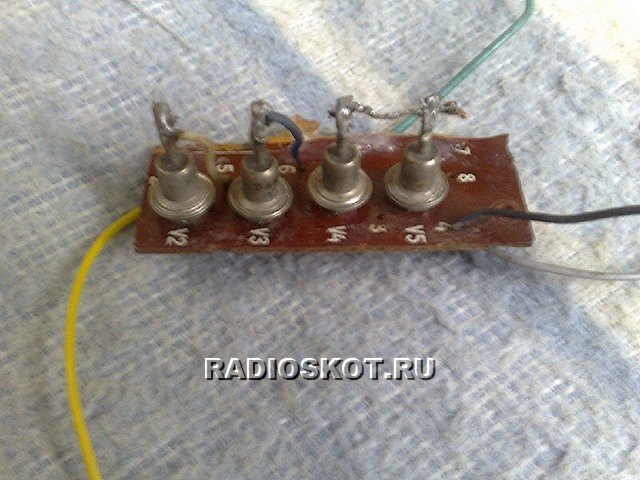

Самодельный диодный мост

…так в виде монолитной конструкции (сборки)…

Как подключить автомагнитолу к сети 220, видео

…которая предпочтительнее в силу своей низкой стоимости и компактности. Единственным минусом можно считать полную его не ремонтопригодность, так как при выходе из стоя одного диода придётся менять весь монолит.

Подключение

Способ второй: подключение через стационарный блок питания

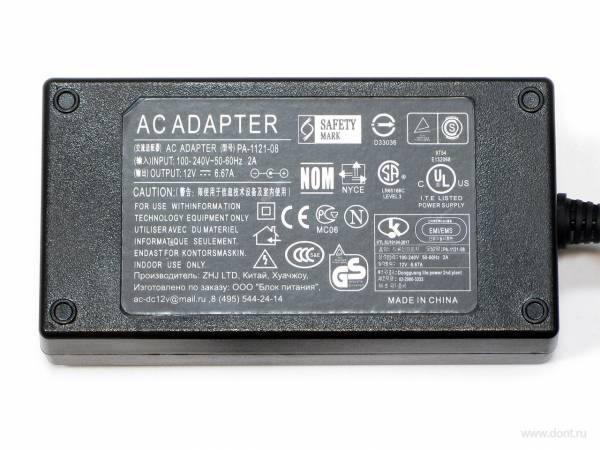

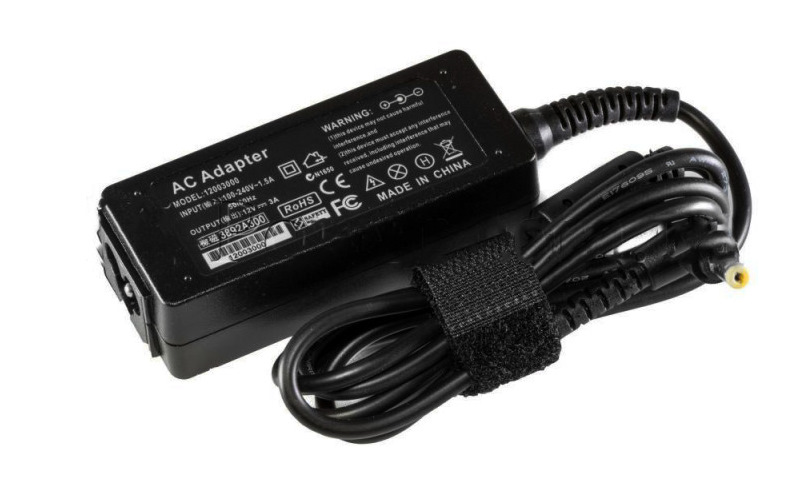

Как подключить автомагнитолу от сети 220 через сетевой адаптер

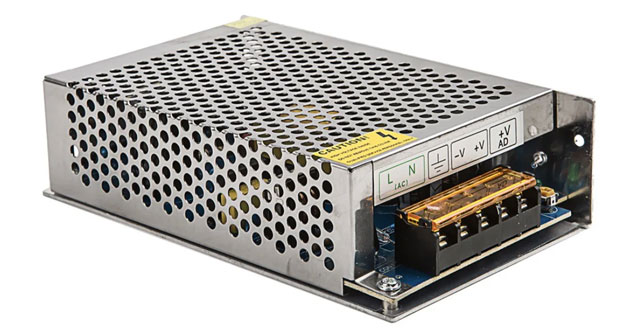

Выбор блока питания

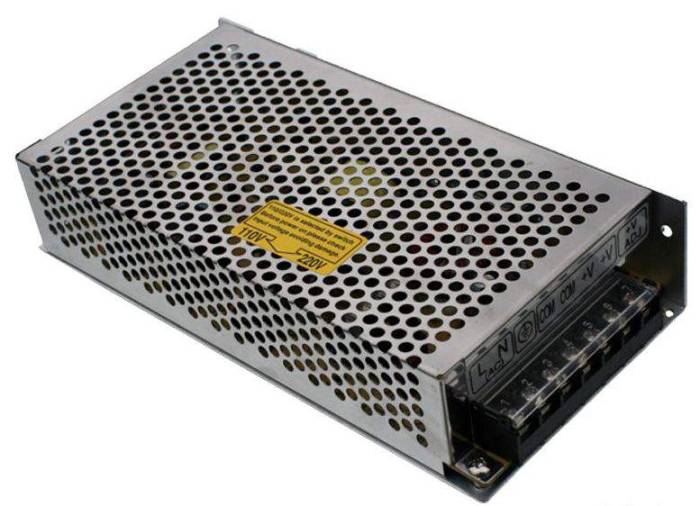

При выборе данного устройства необходимо обратить внимание на силу тока при выходе, она должна быть не менее пяти ампер. Следует учитывать, что при максимальных нагрузках автомагнитола может потреблять до 10-15 ампер, но повторюсь – только при максимальных нагрузках!

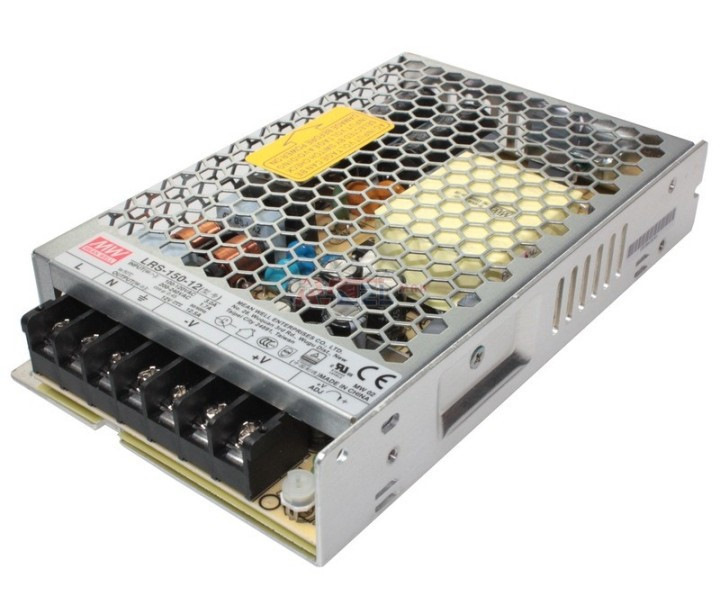

Конечно же, в продаже имеются и более мощные блоки питания, созданные специально для этих целей, но цена их такова, что вся целесообразность создания самодельной акустической системы сводится на нет.

Подключение

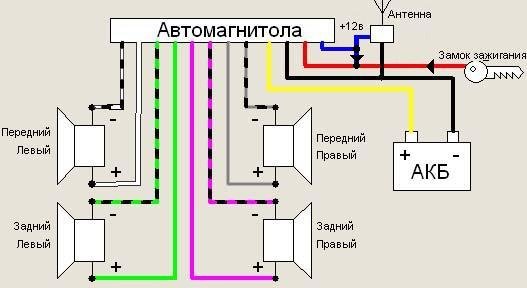

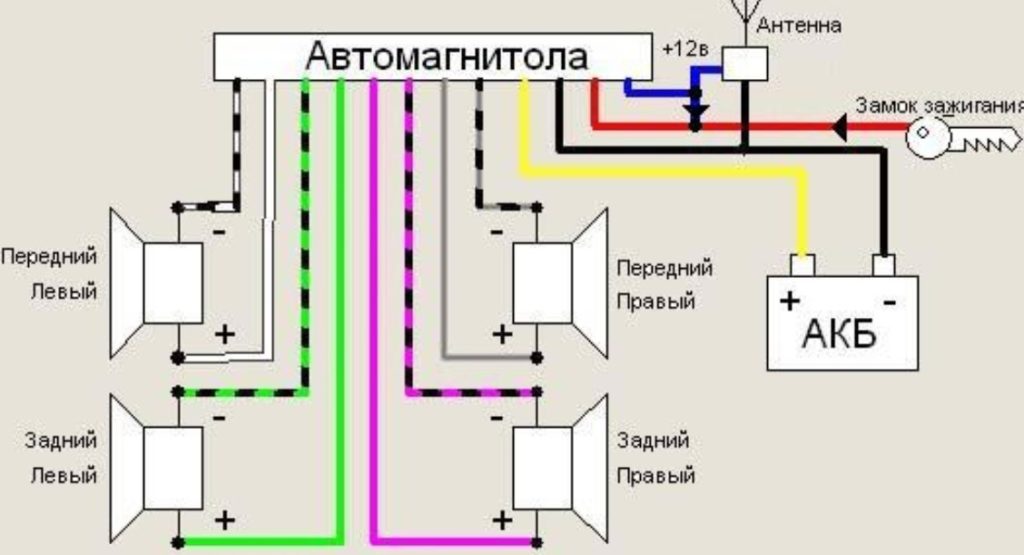

Схема как подключить автомагнитолу к сети 220

Естественно, вместо АКБ мы подразумеваем бесперебойный блок питания или же сетевой адаптер, который на выходе выдаёт необходимые стабильные 12 вольт. Как видно из фото, подключение ничего сложного собой не представляет: подключаем магнитолу в обычном порядке и наслаждаемся приятной музыкой.

Способ третий: подключение через блок питания от стационарного компьютера

Так как тема статьи уже полностью раскрыта и смысл третьего способа уже понятен, переходим сразу к делу.

Подготовка блока питания к работе

Преимущество данного метода в том, что найти старый и рабочий компьютерный блок питания не составляет ни какого труда, а спрос на бу устройства до того низок, что его можно приобрести на любом радиорынке или в компьютерной мастерской практически за бесценок.
Хотя, в большинстве случаев бывшие в употреблении блоки питания от персональных компьютеров находятся в рабочем состоянии, прежде чем подключить к автомагнитоле, его необходимо проверить, и если это необходимо подготовить к работе:

• Для начала включаем блок питания и проверяем его выходные напряжения;
• Даже если блок питания запустился, выходные напряжения в порядке и его вентилятор закрутился, всё равно стоит вскрыть его корпус, выгрести оттуда всю пыль и осмотреть на предмет плохой пропайки контакты печатной платы;

Внимание! Перед каждым вскрытием блока питания его необходимо отключать от сети!

• Особое внимание следует уделить электролитическим конденсаторам выпрямителей выхода тока. Если они имеют разрыв засечек или вздуты, их следует заменить.

Внимание! Высоковольтные электролитические конденсаторы имеют остаточный заряд электротока достаточный для того, чтобы получить легкий, весьма неприятный электрический удар.

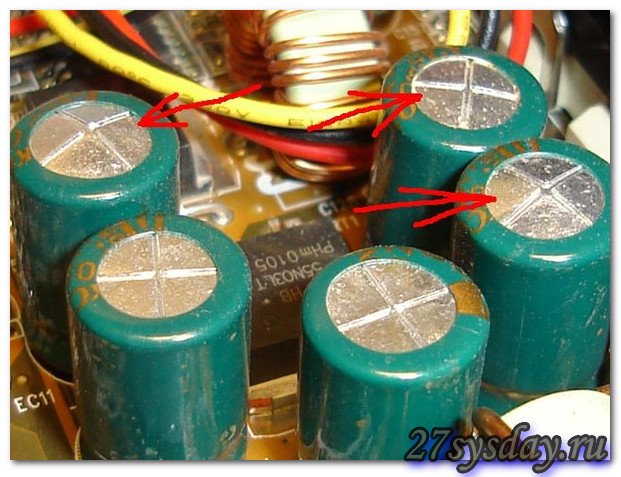

Как подключать автомагнитолы к 220 в: дефектные конденсаторы

Совет! Перед началом ремонта блока питания своими руками необходимо разрядить высоковольтные электролитические конденсаторы выпрямителя выходного тока путём параллельного подключения к контактам конденсатора резистора сопротивлением в 100 или 200 кОм на несколько секунд.

Ну и в завершении подготовки компьютерного блока питания, для пущей солидности, его можно покрасить из аэрозольного баллона краской-спреем (имеется в продаже любого автомобильного магазина) под цвет интерьера комнаты или всей акустической системы.

Подготовка к подключению блока питания типа АТ

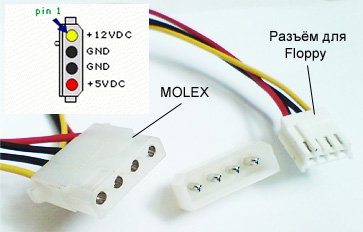

Каждый компьютерный блок питания имеет несколько жгутов питания с выходными разъёмами, где провод чёрного цвета является минусовым или общим, а на жёлтый провод подаётся нужные нам 12 вольт.

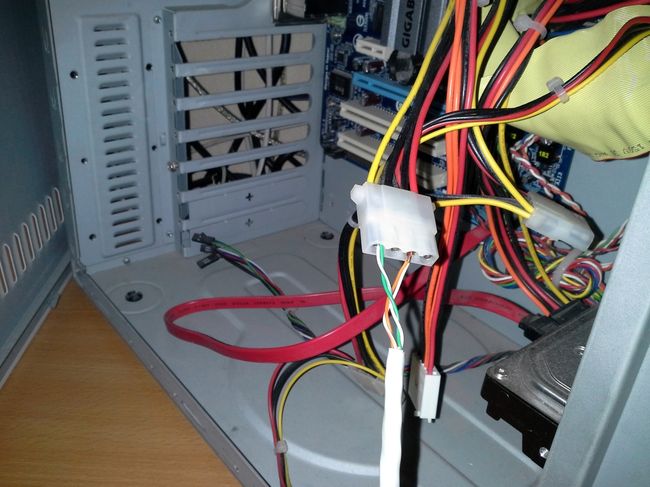

Подключение автомагнитолы к сети 220 через жгуты блока питания

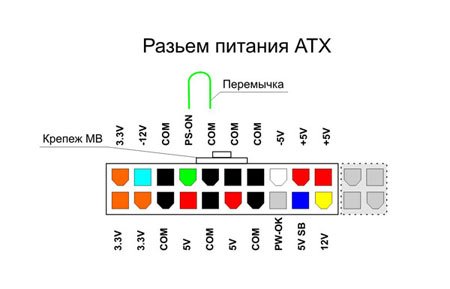

Подготовка к подключению блока питания типа АТХ

Как подключить автомагнитолу к 220 своими руками через БП ATX

Подключение к блоку питания автомагнитолы

Подключение автомагнитолы к сети 220

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

В предыдущем посте я написал, зачем это может понадобиться делать, сейчас же опишу, как это реализовать.

1. Компьютерные БП. Достаточно распространённый вариант, ведь у многих они есть в наличии и валяются где-то в закромах. Плюсы: достаточно неплохой ток по линии 12 В, в 15-20 А, что для питания ГУ и даже не очень мощного усилителя вполне достаточно. Минусы: шумит вентилятор, особенно старый, 80 мм; висит пучок проводов. Чтобы БП запустился без материнской платы, надо перемычкой соединить зелёный и чёрный провод. Магнилолу можно подключить к чёрному и жёлтому проводам (проверьте тестером).

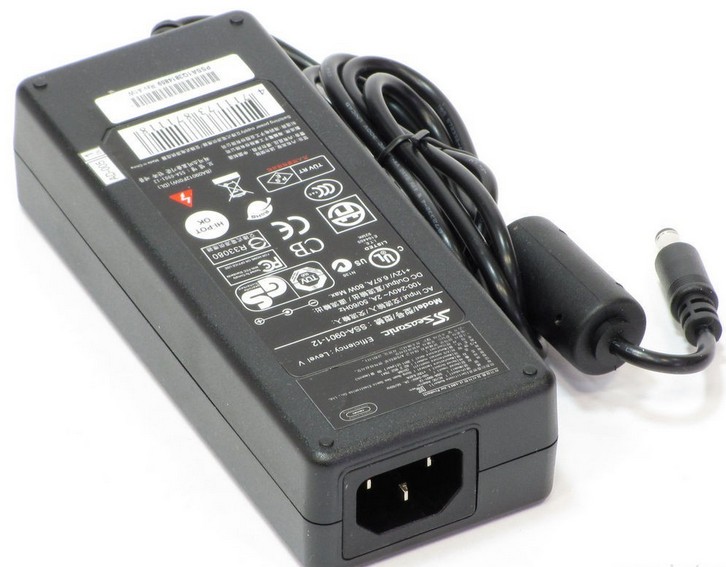

2. БП для ноутбуков, принтеров, сканеров и прочего. Надо найти устройства на 12-14 В. Обычно способны выдать 2-6 А. Чего для питания стандартного ГУ во многих случаях достаточно. Я пользовался БП от внешнего жесткого диска, выдающим 2 А с напряжением 12 В.

3. Блок питания от светодиодных лент. Вполне себе хороший вариант, главное — подобрать БП с достаточным током. Часто имеют регулятор, позволяющий поднять напряжение до 14 В. Минусы: могут шуметь. Среди рекомендуемых бренд Mean Well.

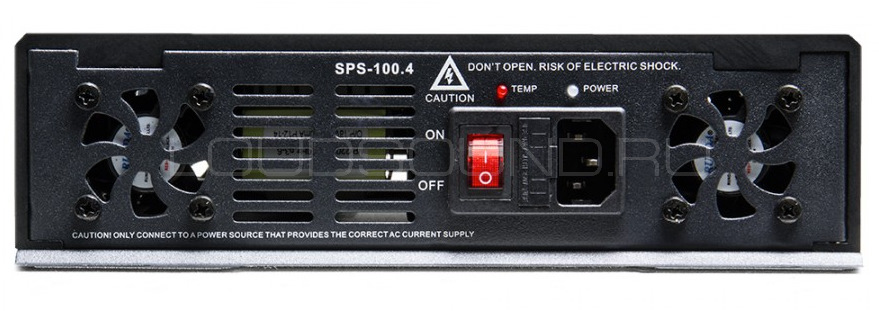

4. Специализированные блоки питания. Например, Digital Designs DD SPS100.4. Отличный, мощный БП. Сила тока 100 А при регулируемом напряжении от 9 до 16 В. Можно использовать до 4 блоков в одной системе и получить до 400 А! Крутая штука, но достаточно недешёвая. Ну и найти в наличии непросто.

5. Самодельные блоки питания. Если вы умеет такое делать, вам вряд ли будет полезна эта статья Я нашёл такой у себя в гараже. Какая сила тока там — хз. Из минусов: он огромный и очень тяжёлый. Ну и трансформатор гудит.

P.S. Если что забыл, пишите в комментариях, добавлю.

*Более правильно называть автомагнитолу головным устройством, ведь реальных магнитол, где есть магнитная головка, считывающая магнитную ленту с кассеты, у большинства автолюбителей практически нет. А многие и не помнят, что такие были Но название осталось, поэтому употребляю его, как общепринятое.

Сомневаюсь, что эту запись можно публиковать в БЖ, а поделиться хочется. Около пяти лет намеревался я сделать чудо девайс, который может пригодиться в гараже, на даче да и в принципе где угодно.

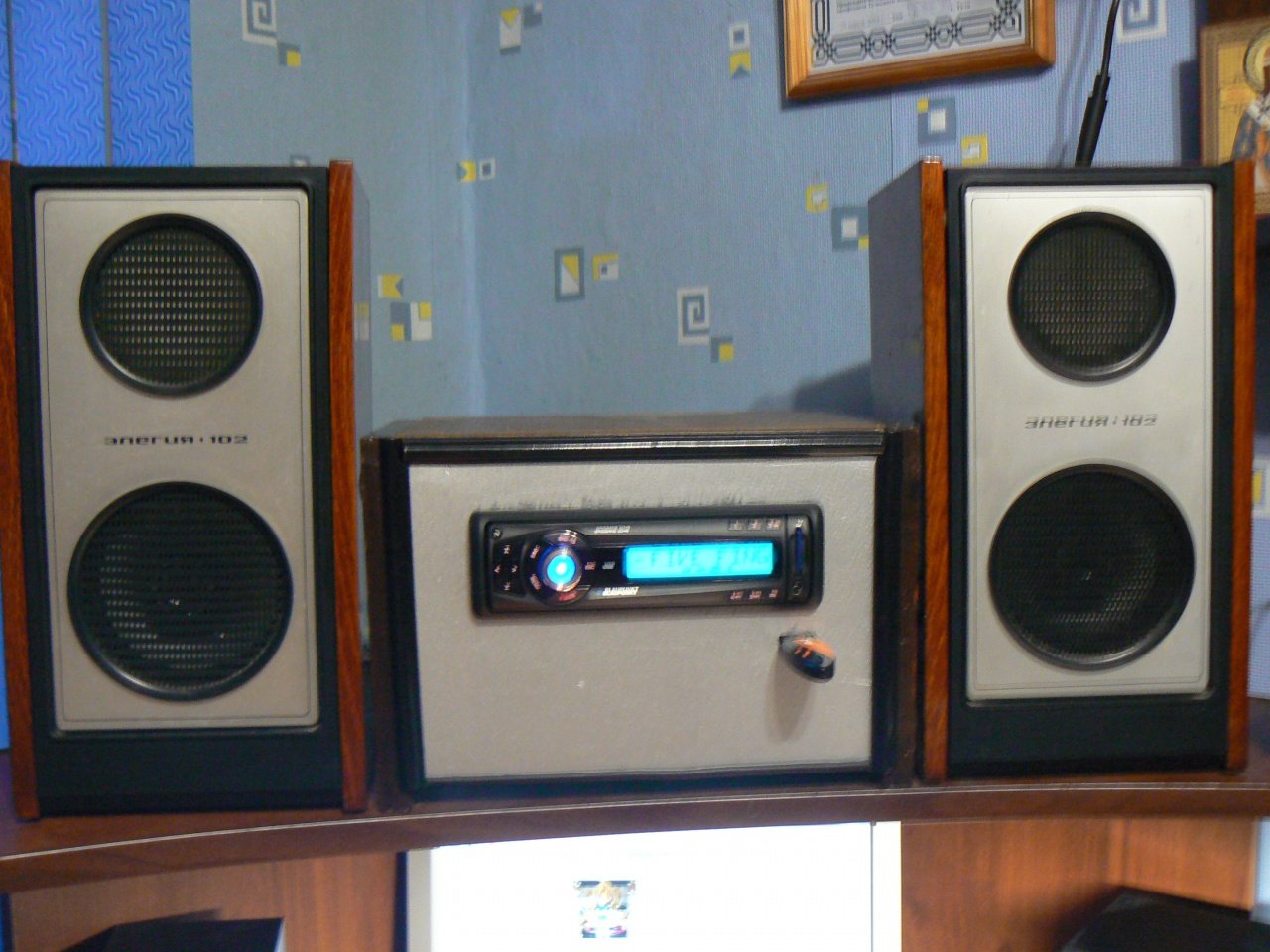

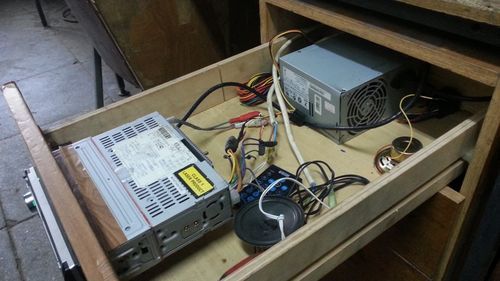

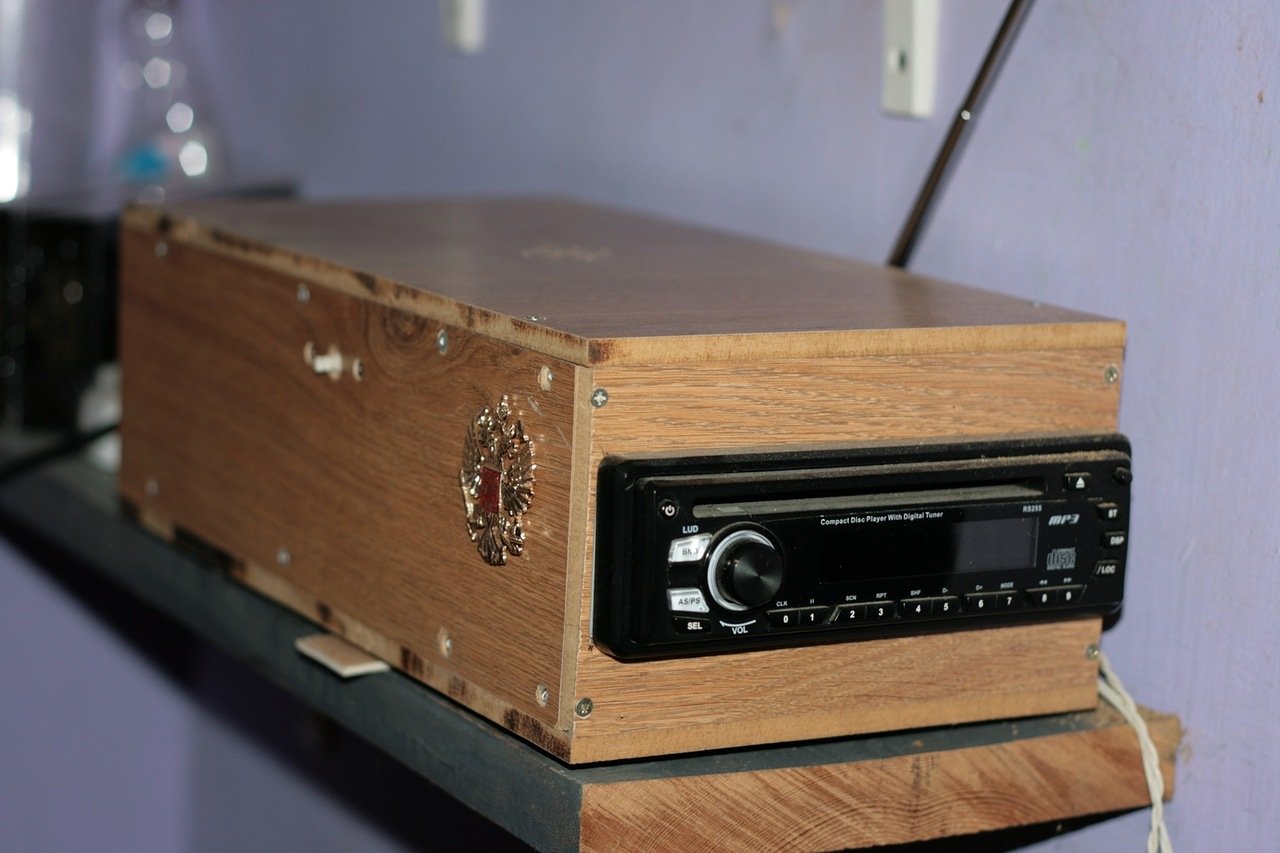

Идея была собрать ненужную (на тот момент кассетную) автомагнитолу в деревянный корпус со своим питанием и возможностью подключения внешней акустики. Первая попытка не увенчалась успехом из-за:
-неудачный выбор БП, взят был первый попавшийся на 14В но с низким амперажом порядка 2-3А, у магнитолы после включения даже подсветка не загоралась.
-ограничение в ресурсах и инструментах, лист фанеры под корпус был толщиной порядка 1 см и без лобзика вырезать сразу идеальные по габаритам панели не удалось, про вырезы внутри панелей вообще молчу.

И вот, мне на удачу, папа решил сменить в своем авто заводскую магнитолу хёндай на более внушительный пионер. Естественно старая магнитола была на пути в пылящийся угол, к слову довольно не плохая. Аппарат дружит с mp3/wma дисками и имеет встроенный радио тюнер с поддержкой RDS. USB не поддерживает. но это не так критично, нынче радиостанций в эфире огромное количество на любой вкус.

Итак цели:
-собрать корпус из листовой фанеры, толщиной не более 8мм
-обшить панели перед сборкой кожзамом (в планах перешивка черной кожей, есть возможность хороший рулончик достать)
-заменить БП на хороший, ATX’овский
-собрать девайс и универсализировать подключение акустики

Приступим!
О ящике.
О размерах моего ящика писать смысла не вижу, ибо, в зависимости от компоновки элементов внутри, они могут сильно варьироваться. Решено было лицевую и заднюю стенку делать заподлицо коробу. расположение элементов внутри горизонтальное, с упором на нижнюю стенку короба без дополнительной фиксации. Ящик собирался по принципу достаточной жесткости, без излишних элементов крепления. В качестве фурнитуры использовались шурупы 3,5*16 с предварительной рассверловкой посадочных отверстий дабы не коробить фанеру.

О электрике.
БП использовался ATX’овский.Для запуска БП нужно замкнуть накоротко зеленый и любой из черных проводов на самой большой колодке БП. закрутися вентилятор охлаждения и на всех выводах БП будет номинальное напряжение.Чтобы уменьшить количество проводов был оставлен жгут с двумя «молексами» для питания магнитолы и потенциальной активной антенны, остальное было обрезано и заизолированно. Дабы улучшить циркуляцию воздуха внутри корпуса жгуты были уложены вдоль стен и на верхней панели проделано отверстие под декоративную накладку для дополнительной вентиляции ящика. Питание на магнитолу взято с молекса а именно с желтого «плюса» и черной «земли» колодки. Особое внимание стоит уделить подбору БП, в плане максимального тока на 12В. Данная магнитолка имеет номинальный ток в 8А и мне хватило БП на 250Вт при токе в 10А на 12В разъемах.

О сборке.
Дермантином панели обтягивались непосредственно перед сборкой обычным степлером. Отверстия под корзину и БП вырезались электрическим лобзиком «внатяг». В задней стенке кроме выхода БП установим разъемы под динамики. И ближе к задней стенке была установлена обычная штыревая антенна. Ниже фотоотчет:

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз — ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Следовательно, нам надо создать такое устройство, которое бы держало напряжение в определенном диапазоне — то есть от 13 и до 14 Вольт и выдавало приемлемую силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317T — может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 — может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 — может выдать в нагрузку ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных блоков питания потребуется мощный диодный мост. Поэтому лучше взять диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.

Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220——>15-25 Вольт. Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше. У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю, не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Про то, почему проседает напряжение, можно почитать в статье работа трансформатора.

Я сделал таких 4 блока питания. Один блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных, напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон — это посторонний звук, который мешает звучанию. А наш блок питания имеет на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Блоки питания для автомагнитолы от компьютера и самодельный

Блоки питания для автомагнитолы очень важны. Конечно же, АКБ справляется со своим делом вполне удачно, подавая питание на магнитолу.
С другой стороны, аккумулятор быстро садится и приходится его каждый раз заряжать. Если же сделать блок питания от компьютера для автомагнитолы, то это решит разом несколько проблем.

Блок от компьютера

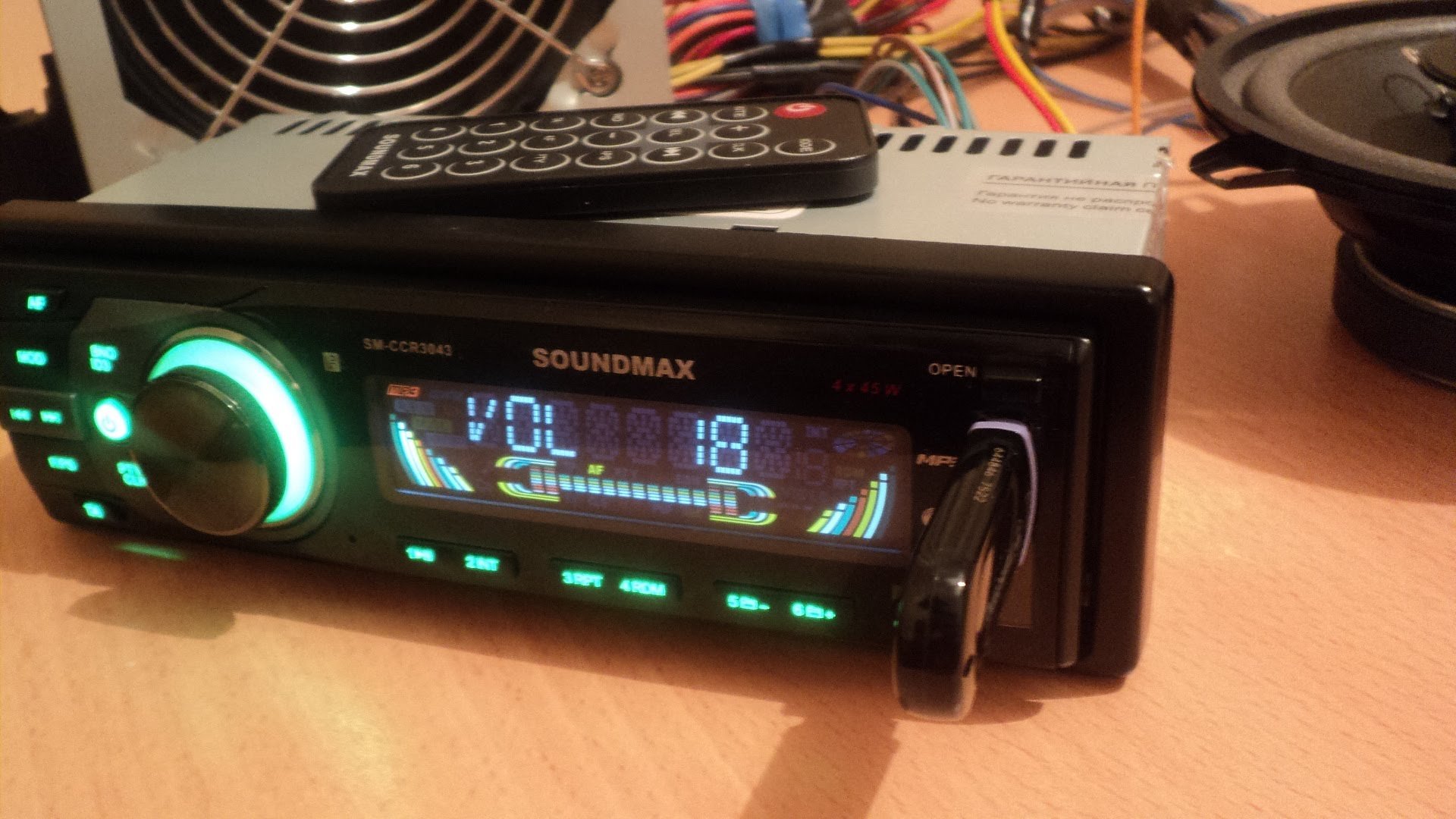

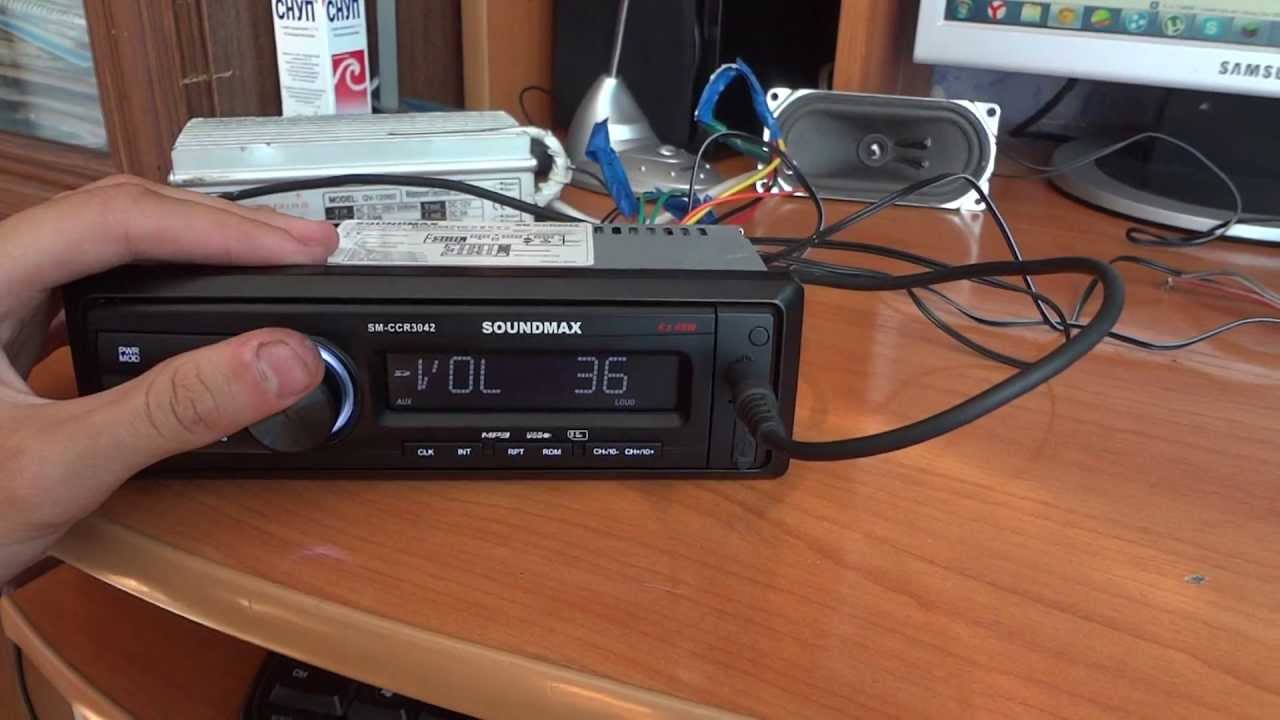

Подключение автомагнитолы к блоку питания компьютера

Прежде,чем перейти к делу, надо иметь под рукой саму автомагнитолу и компьютерный блок питания (подойдет как формат АТ, так и АТХ).

Примечание. Блок питания компьютера не обязательно покупать. У каждого дома можно найти груду компьютерного железа, в число которого входят и старые блоки.

Если быть точными, то блок питания можно найти тремя способами:

• Вытащить из старого компьютера, который давно не используется;
• Приобрести на рынке б/у радиотоваров за сущие копейки;
• Починить неисправный блок от компьютера.

Подключение к блоку питания компьютера автомагнитолы

Как починить неисправный блок

Сделать это несложно, если следовать указанным ниже инструкциям:

• Пробуем включить блок питания.

Примечание. Как правило, большая часть бывших в употреблении компьютерных блоков вполне рабочие, но имеют определенные дефекты, такие как пониженное напряжение на одном канале или отсутствие напряжения на каком-либо выходе.

• Если старый блок питания после включения запустился (вентилятор заработал), то все равно нужно отключить устройство, разобрать корпус, выгрести всю пыль.
  Не помешает также демонтировать печатную плату и провести осмотр контактов (может где-то пайка сорвалась). Все обнаруженные дефекты надо будет исправить;

Блок питания 12в для автомагнитолы

• Другой способ «оживления» блока питания подразумевает принудительную разрядку высоковольтных конденсаторов электролитического типа входного выпрямителя. Чтобы это дело осуществить, надо резистор (100-200 кОм) подключить параллельно конденсатору на несколько секунд.

Примечание. Крайне запрещается держать резистор голыми руками, так как можно получить удар током, хотя и легкий, но вполне ощутимый. Держим специальным пинцетом или каким-нибудь другим инструментом.

• Немаловажное значение придаем конденсаторам выходных выпрямителей. Обращаем внимание на то, не вздуты ли они, не имеют ли разрыв засечки. Если такое есть, конденсаторы меняем на новые;
• Некоторые советуют покрасить старый блок, какой-нибудь аэрозольной краской.

Блок АТ или АТХ

Подключение автомагнитолы к компьютерному блоку питания

Разница между этими двумя блоками заключается в следующем:

• Как правило, блоки питания АТ выходных напряжений и дежурного блока на 5 вольт не имеют. Если подключить такой блок, то на выходах плюс 12/плюс 5/минус 12/минус 5 сразу же появится напряжение;
• Блоки АТХ наоборот оснащены дежурным источником питания на 5 вольт. Этот источник работает постоянно, пока сам блок подсоединен с 220 В. Зато в данном случае на выходах блока напряжение не появляется, пока не замкнуть зеленый и черный провод на основном выходном разъеме.

Примечание. В принципе, можно и на данном блоке сделать так, чтобы напряжение сразу же поступало на выходы после включения. Для этого между зеленым и черным проводами ставится перемычка.

Подключение к автомагнитоле

Примечание. Перед тем, как начинать подключение, блок питания нужно всегда проверять. Если есть какие-то проблемы, то меняем его или доводим до рабочего состояния.

• Находим жгут проводов в блоке питания с выходными разъемами. В этом жгуте есть провода черного цвета, которые обозначают минус.
  Желтые провода подают напряжение в 12 вольт. Что касается остальных проводов, то они при этом подключении не нужны;
• Берем из блока провод на 12 вольт и дорабатываем разъемом Molex или Floppy;
• Черный и желтый провода соединяем с питающими проводами головного устройства.

Примечание. Стоит отметить, что выходной канал на 12 вольт довольно мощный. Он способен дать ток в 8-10 Амп, что само собой и разумеется.

• Автомагнитола, как правило, имеет три провода питания, но главными остаются черный и желтый. Первый – это минус, а второй – 12 вольт.

Примечание. Отметим сразу, что только лишь соединив эти провода питания с блоком питания или АКБ, магнитолу никак не включить. Дело в том, что так задействуется только дежурный или «спящий» режим.

• Для того, чтобы осуществить подключение, надо найти еще красный провод, обычно маркируемый как АСС. Его надо скрутить вместе с желтым проводом и вывести на замок зажигания.

Примечание. Как только автомобилист повернет ключ в замке, автомагнитола перейдет из дежурного режима в рабочий. На дисплее головного устройства засветится подсветка.

БП своими руками

Какой нужен самодельный блок питания

Блок питания можно собрать и полностью самостоятельно. Он будет работать от сети 220 вольт. Таким образом, через него можно будет подключать автомагнитолу и слушать музыку в собственном гараже, не мешая соседям.
Первоочередной задачей станет получение из 220 В розетки постоянное напряжение со значением 14 В. Вроде все понятно, но с другой стороны автомагнитола с динамиками и полной громкостью – это очень электропотребляемое устройство. Амперов тут нужно как можно больше.

Примечание. Получается, что самодельный БП должен держать постоянное напряжение в 14 В и при этом быть способным выдавать силу тока в несколько Ампер, необходимую для нормальной работы всей акустической системы.

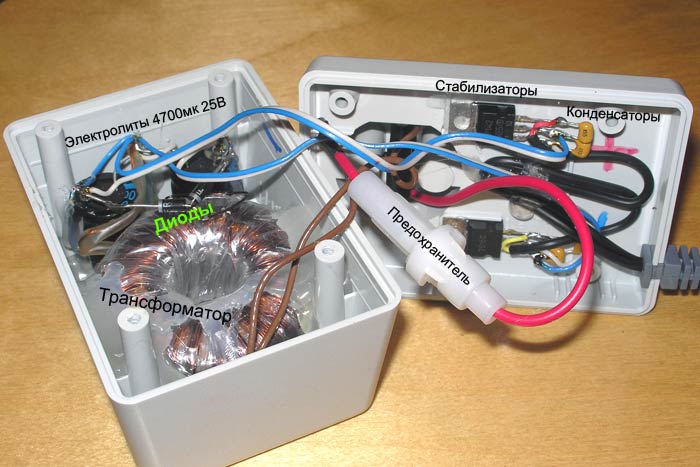

Простой сетевой блок питания на 220 в

Внимание. Все стабилизаторы обязательно должны ставиться на радиаторе, чтобы не сгореть от перегрева. Это обязательное условие, даже учитывая то, что в дотащите пишут о проведенной защите от КЗ и перегрева.
Как говорится, доверяй, но проверяй. Лучше заранее застраховаться, ведь если случайно коротнет, то полетит ко всем чертям микросхема и транзисторы вместе с ней.

• Находим будущую заготовку под плату;
• Снимаем оттуда все лишнее: микросхемы, конденсаторы и т.д.

Примечание. Если на найденной плате имеются рабочие 4 диода, размещенные слева внизу, два конденсатора и радиатор вверху справа, то их снимать не надо.

• Диоды должны быть КД203А, хотя можно и другие, лишь бы выдержали проходящую сквозь них силу тока;
• Что касается конденсаторов, то один из них должен быть на 2000мкф, а другой – на 100мкф.

Примечание. Отметим сразу, что конденсатор надо выбирать согласно следующему принципу: чем по больше он по емкости после диодного моста, тем лучше. Кроме того, отдельное внимание обращаем на напряжение. Стараемся выбрать такие конденсаторы, которые бы способны были работать в цепях до 50 Вольт.

• Подборка мощного трансформатора – следующий этап в работе. Ни в коем случае нельзя ставить трансформатор от радиоприемника или различных китайских игрушек, а также от другой мелкой аппаратуры. Трансформатор должен быть полноценный и с хорошими габаритами.

Примечание. Определить, подходит данный трансформатор или нет, можно по паспортной информации. Где больше всего витков в трансформаторе, там и есть первичная обмотка, которую надо соединить с 220 В и измерить напряжение на вторичных обмотках: должно быть в пределах 15-25 Вольт.

• После этого остается подобрать микросхему. Учитываем то, с какими колонками будет работать самодельный блок питания. Если динамики небольшие, то микросхему можно взять на 3 Ампер;
• Ставим стабилизатор, для которого надо мелкозернистой наждачной бумагой подготовить посадочное место на плате. Просто берем шкурку и зачищаем;
• Стабилизатор обрабатываем теплопроводящей пастой КПТ-8;
• Ставим его на радиатор, используя зажим;
• Берем паяльник и спаиваем всю схему, используя метод навесного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы. Если на выходе получается 13,7 Вольт, то это вполне хватит для раскачки пары небольших колонок.

• Соединяем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный – на корпус.

Приведенная выше инструкция даст возможность своими руками подобрать или сделать блок питания для автомагнитолы.
Полезно будет посмотреть тематический видео обзор или фото – материалы. Цена блока питания от компьютера, как и было сказано выше, невысокая и его можно найти даже дома, в груде ненужного железа.

Как подобрать блоки питания для автомагнитолы

Цена неплохой автомагнитолы ниже, чем цена музыкального центра. При этом качество звука у неё может быть ненамного ниже. Бывает, что автолюбитель приобрёл машину вместе с ней, потом решил установить вместо неё систему, превосходящую стандартную, а освободившуюся установить у себя дома и подключить её к сети в 220 В.

Иногда в гараже хранится старый радиокомплекс вместе с колонками, и хозяин решил подключить его в гараже, чтобы слушать музыку во время ремонта автомобиля.

Кроме этого, иногда бывают случаи, когда нужно проверить исправность автомагнитолы. Чтобы запитать её, понадобится источник электричества в 12 вольт.

Общие требования и характеристики к источнику питания

Для питания автомобильной магнитолы источник питания должен выдавать постоянное напряжение + 12 вольт. Требования к точности поддержания напряжения не очень высоки – аппарат будет работать и при несколько пониженном уровне (хотя громкость может уменьшиться), не выйдет магнитола из строя и при небольшом превышении в 1..3 вольта. Главное, чтобы напряжение было хорошо отфильтровано и, желательно, стабилизировано. В противном случае будет прослушиваться рокот и гул.

Также существуют требования к его нагрузочной способности источника питания. Магнитола средней мощности в режиме средней громкости потребляет 2..4 ампера. Если требуется повышенный уровень звука, надо рассчитывать на 10..12 ампер. Для магнитол с подсветкой дисплея лампами накаливания может понадобится дополнительный запас еще в 0,5..1 ампер (этот ток потребляется даже при нулевой громкости). Исходя из этих данных, можно приблизительно посчитать потребную мощность источника питания.

Какой блок питания нужен для автомагнитолы?

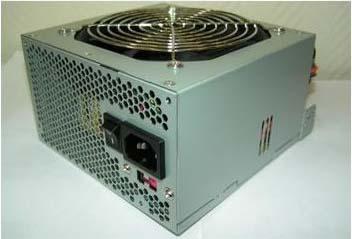

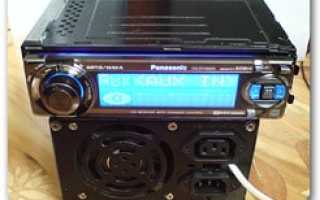

Чтобы магнитола работала через компьютерный БП, нужно, прежде всего, подобрать подходящий источник, с помощью которого она будет питаться. Для этого подойдет блок формата АТ или АТХ.

Возможен любой вариант:

• взять свой старый компьютер и извлечь из него источник питания;
• купить на радиорынке дешевый б/у блок;
• отремонтировать неисправный;
• собрать БП своими руками.

БП в качестве источника

Блоки АТ и АТХ отличаются следующим:

1. Чаще всего у АТ нет выходных напряжений и дежурного источника на 5 Вольт. При включении в сеть на выходах выдается + 12В – это желтый провод, +5 В – красный, -12 В и -5 В — два черных. На них сразу появляется напряжение.
2. У АТХ, наоборот, имеется дежурный БП на 5 В. Он работает постоянно, пока основной БП включен в электросеть с напряжением в 220 В. При этом выходное напряжение не появляется, пока не будут замкнуты черный и зеленый провода на основном разъеме. Если на АТХ поставить между ними перемычку, то напряжение сразу же появится на выходе после появления электрического тока в сети.

Принудительный запуск БП

Таким образом, нужен такой блок питания для автомагнитолы, мощность которого должна быть не меньше 300 Ватт, можно 350. Важно, чтобы он выдавал постоянный ток не менее 12 А по линии на 12 В.

Что куда подключать в автомагнитоле

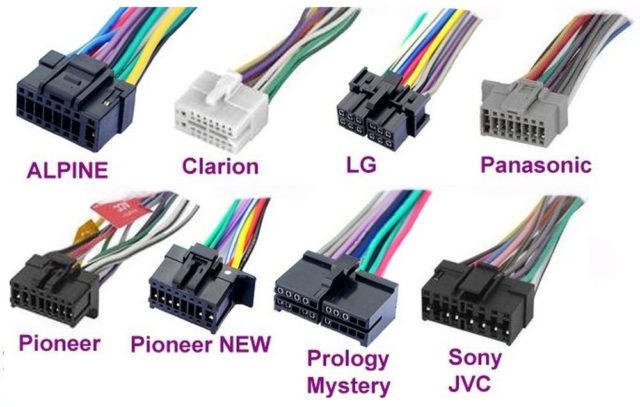

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну .

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Можно ли изготовить БП на 12в самому?

Можно ли соорудить блок питания 12в — 220в своими руками? Сделать такой девайс можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления вам потребует трансформаторный узел на 12 вольт, а также четыре диода с конденсаторным устройством на 470 мкф 25 вольт. Диодные элементы можно использовать любые, поскольку величина напряжения будет невысокой. Что касается конденсаторного устройства, то потребуется минимум на 25 вольт, поскольку в конечном итоге на выходе он будет выдавать положенные 12 вольт.

Как сделать БП своими руками:

1. На диодных элементах есть полярность, собственно, как и на конденсаторном устройстве. Если на контакте вы увидели отметку в виде полоски, то это положительный вывод, если же полоска отсутствует, то вывод отрицательный. Возьмите два диодных элемента и подключите и между собой по схеме плюс-минус, со второй парой поступите так же. Сами элементы можно либо спаять, либо просто скрутить. Мы продемонстрируем наиболее простой способ изготовления — если есть необходимость, можно соорудить девайс на плате либо в корпусе.
2. После этого вам потребуется две спайки или скрутки из диодов соединить друг с другом. При подключении положительный вывод на одной из спаек необходимо соединить с положительным выводом на другой спайке. Аналогичным образом поступите с отрицательными контактами — минус одной спайки подсоединяется с минусом другой. Так вы сделали диодный мост.
3. Затем вам надо будет подключить вывода с трансформаторного устройства к сооруженному диодному мосту. Один контакт от устройства следует подсоединить к контакту плюс-минус на мосту, второй контакт аналогично подключается к такому же выводу. На данном этапе контакты плюс-плюс, а также минус-минус еще свободны.
4. Когда эти действия будут выполнены, вам потребуется конденсатор, на котором также есть полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно, тот вывод, что не отмечен, будет положительным. Конденсаторный элемент следует подключить к диодам. К положительному контакту конденсатора подключается вывод плюс-плюс диодов, а к отрицательному нужно подключить минус-минус диодов.
5. Далее, вам потребуется два проводника, желательно, чтобы они имели разные цвета — один из них подключается к положительному выводу, а другой — к отрицательному. К примеру, на фото мы использовались красный проводник для соединения с положительным выводом (плюс-плюс) на диодном мосту, а синий — с отрицательным, то есть минус-минус. На положительном выходе имеется плюс от конденсаторного устройства, а на отрицательном — его минус.
6. На этом процедуру сборки можно считать завершенной. Теперь вам остается только измерить величину напряжения. Если рабочий параметр составит 16.3 вольт, то переживать не стоит, поскольку это нормальная величина для напряжения БП, работающего вхолостую. Когда на блок будет оказана нагрузка, он в итоге будет выдавать 12 вольт.

Как починить неисправный блок

Сделать это несложно, если следовать указанным ниже инструкциям:

• Пробуем включить блок питания.

Примечание. Как правило, большая часть бывших в употреблении компьютерных блоков вполне рабочие, но имеют определенные дефекты, такие как пониженное напряжение на одном канале или отсутствие напряжения на каком-либо выходе.

• Если старый блок питания после включения запустился (вентилятор заработал), то все равно нужно отключить устройство, разобрать корпус, выгрести всю пыль.
  Не помешает также демонтировать печатную плату и провести осмотр контактов (может где-то пайка сорвалась). Все обнаруженные дефекты надо будет исправить;

Блок питания 12в для автомагнитолы

• Другой способ «оживления» блока питания подразумевает принудительную разрядку высоковольтных конденсаторов электролитического типа входного выпрямителя. Чтобы это дело осуществить, надо резистор (100-200 кОм) подключить параллельно конденсатору на несколько секунд.

Примечание. Крайне запрещается держать резистор голыми руками, так как можно получить удар током, хотя и легкий, но вполне ощутимый. Держим специальным пинцетом или каким-нибудь другим инструментом.

• Немаловажное значение придаем конденсаторам выходных выпрямителей. Обращаем внимание на то, не вздуты ли они, не имеют ли разрыв засечки. Если такое есть, конденсаторы меняем на новые;
• Некоторые советуют покрасить старый блок, какой-нибудь аэрозольной краской.

Руководство по подключению

Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.

Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116).

Инструменты и материалы

Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:

• компьютерный источник питания (300-350 Ватт);
• автомобильную магнитолу;
• провода нужного сечения;
• динамики или акустические колонки.

Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.

При выборе динамиков, необходимо обращать внимание на сопротивление. Обычно к выходу автомагнитолы можно подключать динамики сопротивлением 4 Ом. Если взять динамики с 8 Омами, они не будут звучать громко.

Выбор автомагнитолы

Предпочтительнее остановить свой выбор DIN магнитоле. Не обязательно выбирать дорогой вариант, подойдет бюджетный. Все равно выдаваемый звук будет качественнее, чем у музыкального центра.

Выбор музыкальных колонок

Первоочередностью задачи является выбор колонок с сопротивлением 4 Ом. Данный вариант будет универсальным, так как большее сопротивление снизит громкость динамиков. Качественная акустика обеспечит лучшее звучание. Поскольку автомагнитола имеет 4 канала, оптимальным вариантом будет использование двух передних и двух задних колонок для обеспечения объемности звука.

Этапы

Процедура подключения состоит из следующих этапов:

1. В первую очередь нужно отрезать разъем DIN, через который аппаратура подключается к автомобилю.
2. Далее необходимо зачистить провода.
3. Сначала подключаем магнитолу. Лучше всего для этого подойдет разъем, с помощью которого присоединяются жесткие диски. Это широкие 4-х контактные провода: красного, два черного и желтого цвета.
4. Разъем нужно отрезать, провода припаять к контактам магнитолы. Для дальнейшего использования БП можно сделать переходник. Для этого необходимо желтый провод от блока припаять к красному положительному магнитолы. Черный отрицательный провод от подключаемого устройства следует припаять к любому черному от БП.
5. Чтобы запустить блок без материнской платы, следует воспользоваться разъемом, через который питается материнка. К разъему подключено большое количество проводов. Среди них нужно найти черный и зеленый, контролирующий запуск БП. Чтобы замкнуть землю, необходимо соединить зеленый провод с любым черным. Жучок-перемычка между контактами

Интересные решения

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Про то, почему проседает напряжение, можно почитать в статье работа трансформатора.

Я сделал таких 4 блока питания. Один блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных, напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон — это посторонний звук, который мешает звучанию. А наш блок питания имеет на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный

Готовые модули на Алиэкспрессе

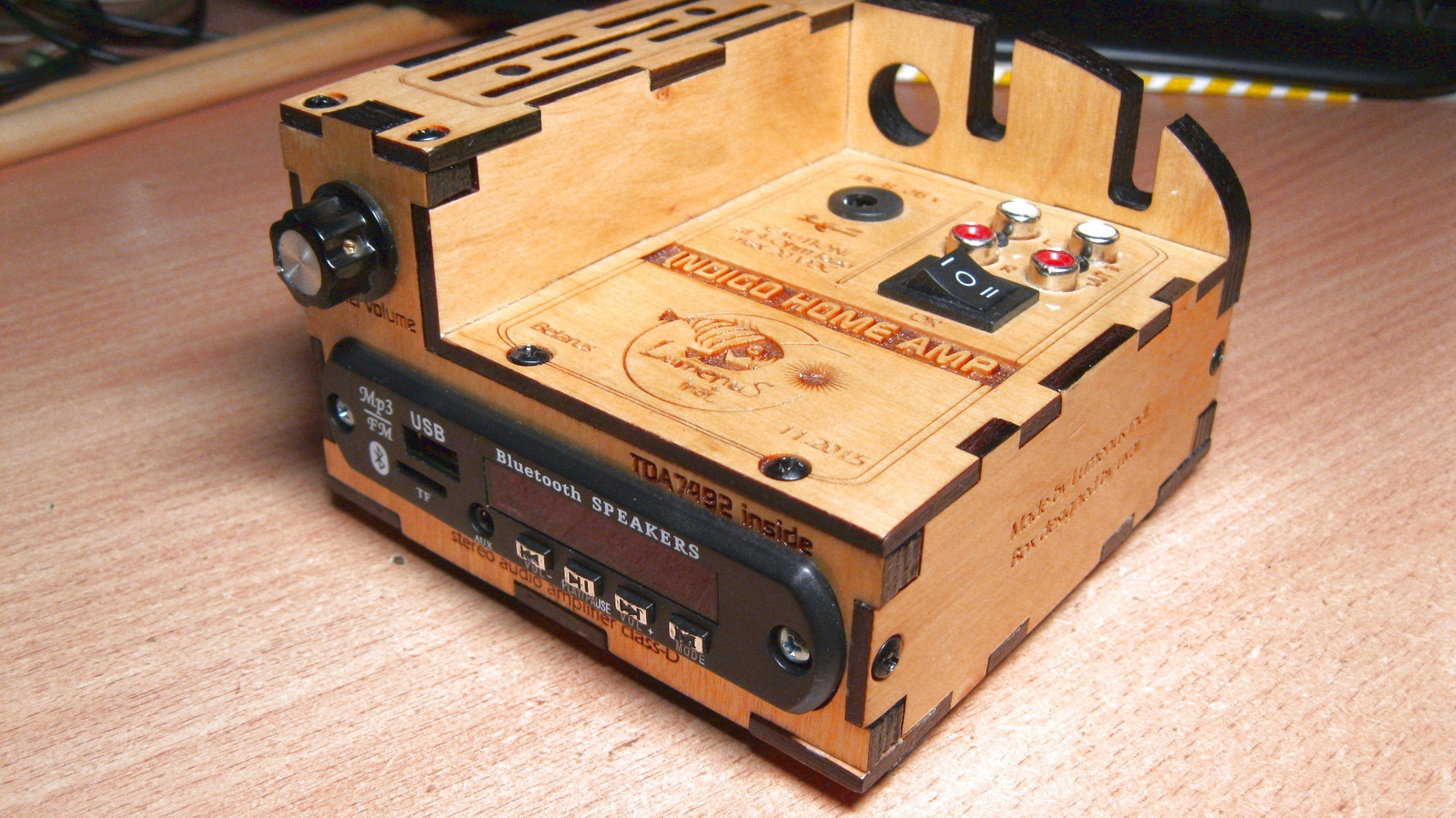

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Как запитать автомагнитолу дома или в гараже

Дома или в гараже автомобильную аудиотехнику вне машины можно запитать различными способами. Все зависит от условий и от наличия материалов и оборудования.

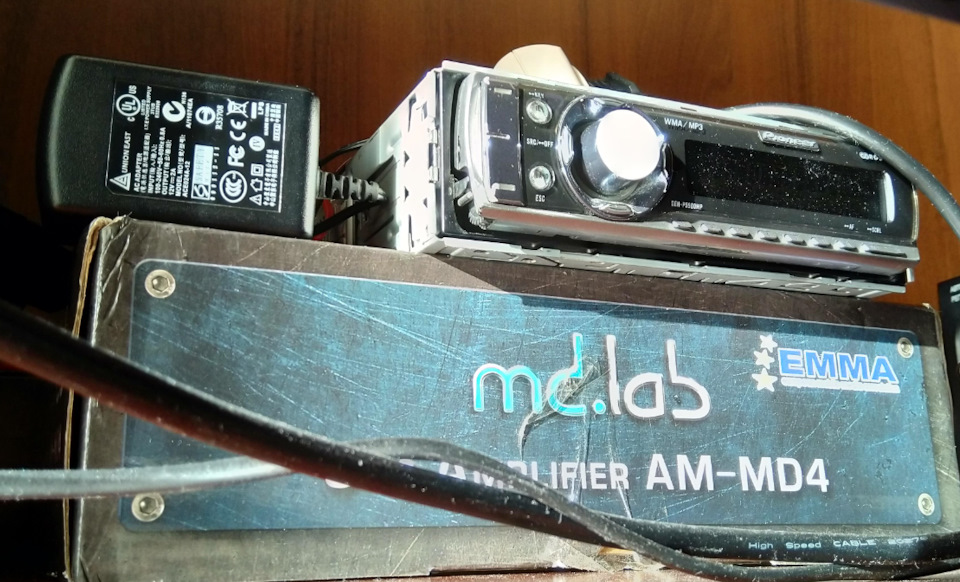

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт. При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

От трансформатора

На магнитопровод наматывается отрезок провода и измеряется напряжение, которое должно соответствовать числовому значению в 2.9 вольт. Необходимо узнать силу напряжения на 1 виток вторичной обмотки. Один виток по значению составляет числовое значение 0.41 вольт. Таким образом из расчетов мы получаем количество необходимых витков для выхода 12 вольт путем деления получаем 30 витков.

Далее измеряется длина провода, которая была затраченного на семь витков. Получаем 540 см. Их необходимо намотать на магнитопровод и собрать схему. Заключительным шагом к полученной схему следует подключить диодный мост. Теперь все вместе соединяется и помещается в заранее приготовленный корпус, к которому подключается магнитола. Получился самодельный музыкальный центр, сделанный в кустарных домашних условиях.

Трансформатор для магнитолы

Для начала нужно взять автомобильную магнитолу с динамиками. Подключить магнитолу через 220 Вольт не сложно. Для этого потребуются некоторые комплектующие, а именно: трансформатор в 43/220 Вт, изоленту, мультиметр, вольтметр, провода, калькулятор, блокнот с ручкой.

Как заставить работать систему без аккумулятора

Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет. Не то чтобы невозможно было запитать магнитолу от блока питания, можно, более того, есть даже специальные сетевые адаптеры, которые выдают на выходе именно стабильные 12 вольт и около 12 А тока, это как раз то, что нужно магнитоле. Проблема в том, что цена такого блока питания, специально предназначенного для подключения автомобильных гаджетов к бытовой сети 220 В, если не приближается к цене самой магнитолы, то где-то около неё. В среднем, цена такой штуки 1,8-2,5 тысячи рублей. Не слишком экономно.

Есть ещё один готовый для использования вариант, но также не слишком дешёвый. Можно использовать блок питания от бытовых галогенных ламп. Он представляет собой импульсное устройство, которое также выдаст примерно 12 В и 10-12 А на выходе. Такие устройства можно купить в магазинах бытового освещения и цены на них очень разные, зависят от бренда и мощности устройства. Если эти два варианта не подходят по каким-либо причинам, рассматриваем более доступные методы.

Аккумулятор шуруповерта

Для питания автомобильной магнитолы можно применить аккумуляторы от шуруповерта на соответствующее напряжение. Его лучше измерить по факту у полностью заряженной АКБ, потому что производители в маркетинговых целях часто указывают на корпусе батареи несколько завышенный выходной уровень. Так на рисунке показан литий-ионный аккумулятор с заявленным напряжением 12 вольт. Известно, что одна Li-Ion банка выдает напряжение 3,7 вольта, поэтому реальное напряжение полностью заряженной АКБ, скорее всего, будет 3,7*3=11,1 вольт. Уровень громкости будет несколько ниже ожидаемого.

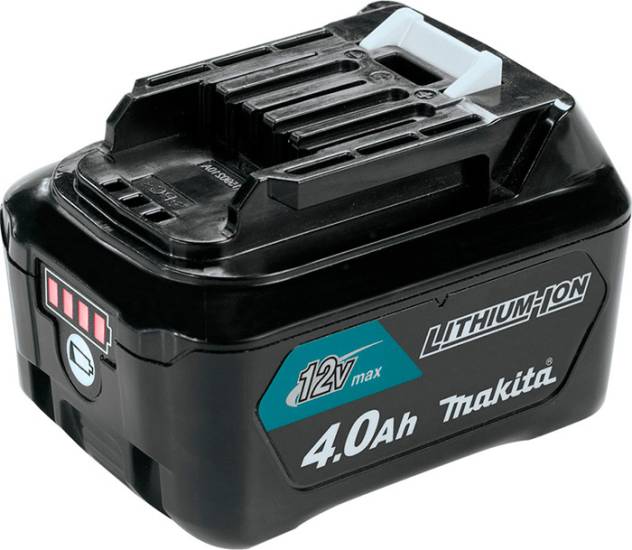

Литий-ионный аккумулятор для шуруповерта.

Аккумуляторы выдают чистое постоянное напряжение, без выбросов и импульсных помех. Проблема только в том, что заявленная производителем емкость большинства АКБ для бытового электроинструмента не превышает 4 А*ч. Это означает, что при токе потребления, например, в 4 ампера (режим средней или чуть выше средней громкости) полностью заряженного такого элемента хватит не более, чем на час. Это относится к новому аккумулятору. Если он уже побывал в эксплуатации, скорее всего, его фактическая емкость окажется ниже номинальной, и время работы будет еще короче.

Подключить АКБ к магнитоле можно с помощью зажимов типа «крокодил» или с помощью самодельных втычных контактов – в зависимости от конструкции батареи.

Существуют и другие способы для подключения магнитолы к блоку питания своими руками. Можно запитываться через импульсник для питания светодиодных лент, через сетевые адаптеры для любой техники (если они подходят по напряжению и току), через самодельные трансформаторные источники постоянного напряжения.

Источник питания для светодиодных лент.

В гараже можно включить аудиотехнику, запитав ее от аккумулятора автомобиля. Пути могут быть разными, но изложенные в обзоре принципы действуют при любом выбранном методе.

Блок питания LED

Хороший вариант подключения магнитолы использовать блок для светодиодных лент (LED). Нужно только помнить, что минимальная мощность не может быть ниже 100W.

Блок питания светодиодной ленты

Как подключить магнитолу, если неизвестна ни марка, ни разъем, ни распиновка

Самый сложный случай подключения магнитолы – это соединение старой магнитолы с другого автомобиля методом скруток проводов. Особенно процесс усложняется, если нет точной уверенности в расположении штырьков, которые отвечают за питание и колонки. Чтобы разобраться в подключении китайской NONAME магнитолы, необходимо чуть-чуть разбираться в ремонте сложной электронной аппаратуры, а также иметь простое измерительное оборудования и радиодетали. По сути, потребуется очень скромный набор: китайский мультиметр с функцией прозвонки, резистор 500 Ом, измерительные щупы, набор отвёрток. Первым делом необходимо осмотреть «мама»-разъем на магнитоле. Конструктивно штырьки, отвечающие за питание, должны быть значительно крупнее всех остальных. Линия массы (GND) определяется за пару секунд методом прозвонки на корпус. Второй толстый штырёк, как правило, является контактом +12. Для пуска магнитолы остаётся найти штырёк AAC. Проделайте следующие манипуляции: при включённом питании 12 Вольт на электродах GND и +12В, поочерёдно подавайте +12 Вольт через 500 Ом резистор на все оставшиеся штырьки по очереди. На определённом штырьке магнитола «оживёт». Это и будет контактом AAC. Далее, остаётся разузнать расположение выводов на динамики. По типовой схеме включения усилителя мощности звуковой частоты (УМЗЧ), выполненной на микросхеме семейства TDA или на её аналогах, можно точно определить ножки выходов усилителя. Это и будут наши аудиоканалы.
