Замена ламп заднего фонаря Ford Focus 3

Операции показаны на автомобиле с кузовом хэтчбек. Процесс замены ламп заднего фонаря автомобилей с кузовом универсал и седан аналогичен.
Расположение ламп указано в подразделе «Проверка внешних осветительных приборов».
Лампы в правом заднем фонаре расположены симметрично, заменяют их аналогично.

Замена лампы заднего указателя поворота Форд фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).

ПРИМЕЧАНИЕ:

Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

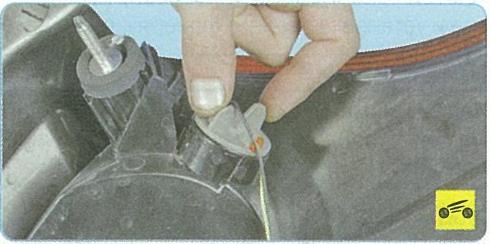

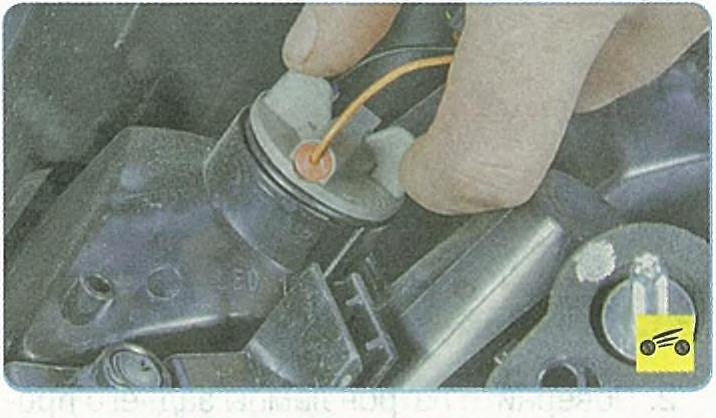

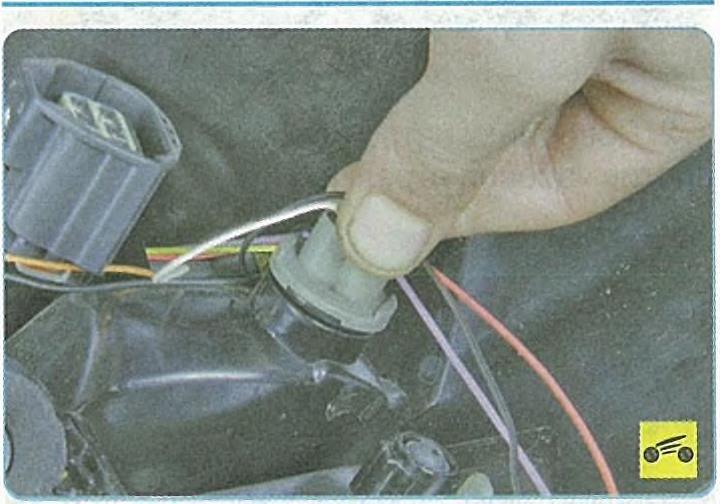

2. Поверните патрон лампы заднего указателя поворота против часовой стрелки.

3. Извлеките патрон лампы из отражателя заднего фонаря.

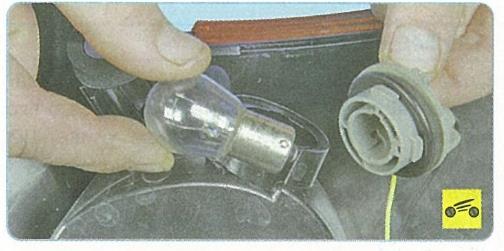

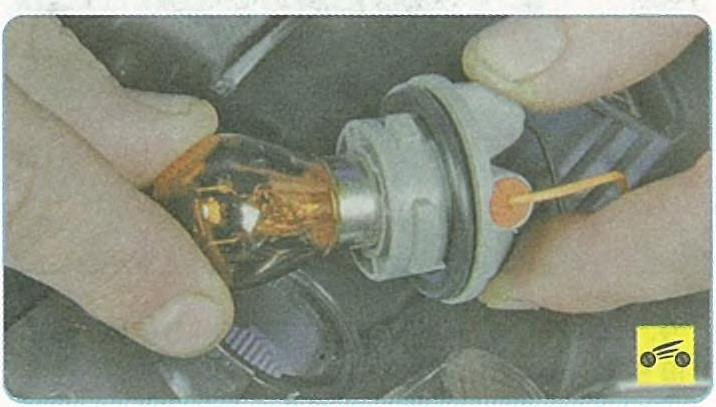

4. Нажмите на лампу и поверните ее против часовой стрелки.

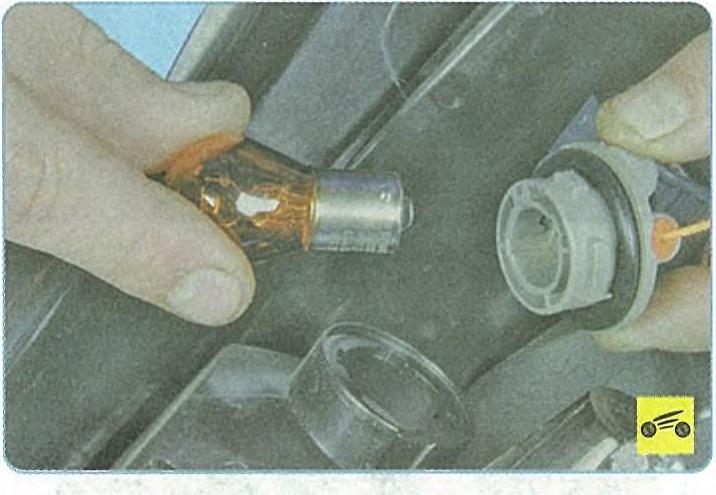

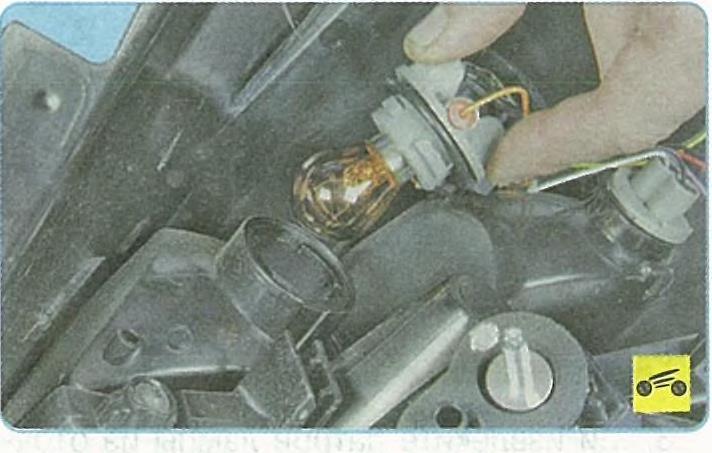

5. Извлеките лампу заднего указателя поворота Форд Фокус 3 из патрона.

6. Установите новую лампу заднего указателя поворота в порядке, обратном снятию.

Замена лампы света заднего хода Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек), или секцию фонаря, расположенную на крышке багажника (на автомобилях с кузовом седан), или секцию фонаря, расположенную на двери задка (на автомобилях с кузовом универсал).

ПРИМЕЧАНИЕ:
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

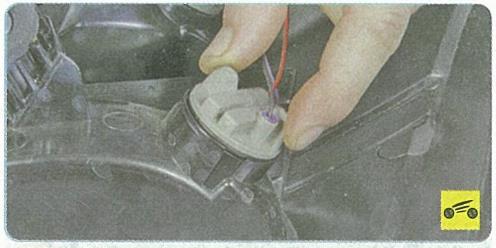

2. Поверните патрон лампы света заднего хода против часовой стрелки.

3. Извлеките патрон из фонаря.

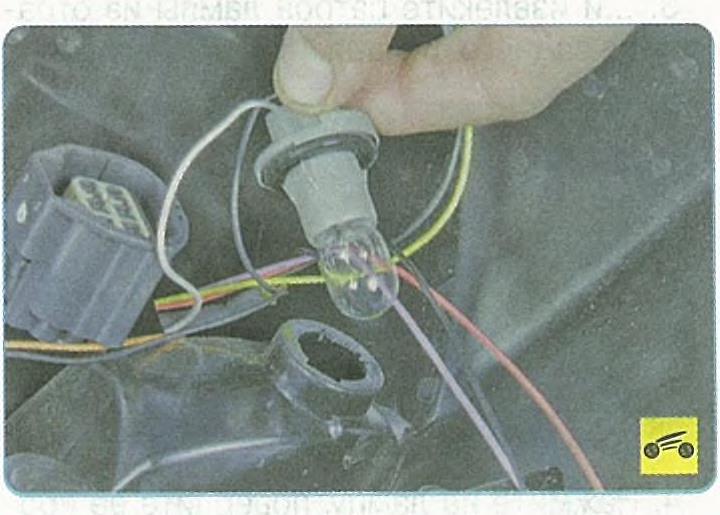

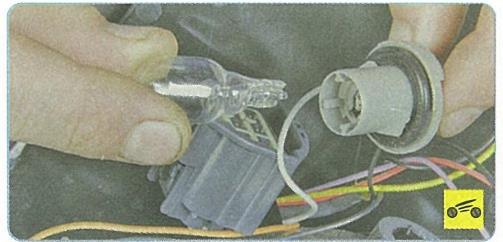

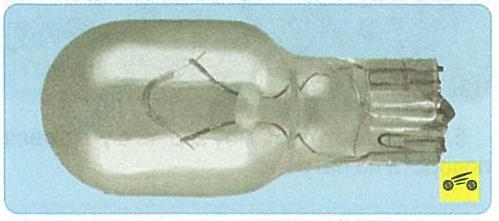

4. Извлеките лампу из патрона.

5. Установите новую лампу света заднего хода в порядке, обратном снятию.

Замена лампы стоп-сигнала Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом типа хэтчбек), секцию фонаря расположенную на крышке багажника (на автомобилях с кузовом типа седан) или секцию фонаря расположенную на двери задка (на автомобилях с кузовом типа универсал).

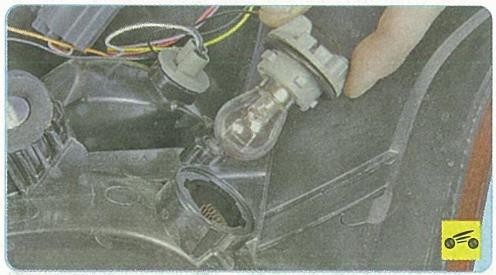

2. Поверните патрон лампы стоп-сигнала против часовой стрелки.

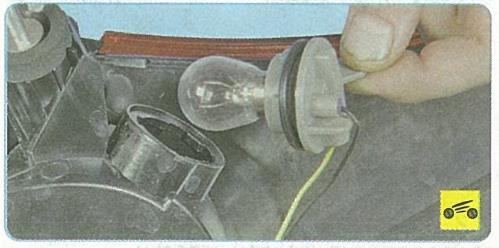

3. Извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу и поверните ее против часовой стрелки.

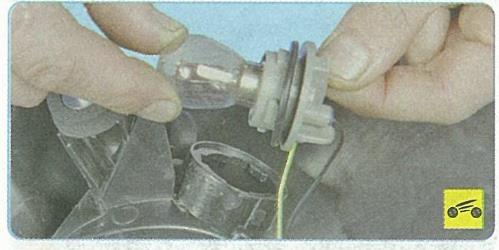

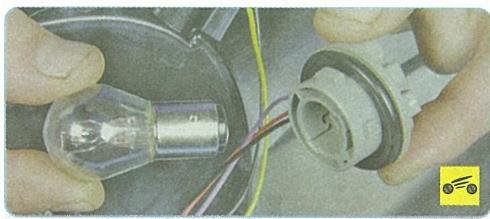

5. Извлеките лампу стоп-сигнала из патрона.

6. Установите новую лампу стоп-сигнала в порядке, обратном снятию.

Замены лампы заднего противотуманного фонаря/заднего габаритного огня Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).

2. Поверните патрон лампы заднего противотуманного фонаря/заднего габаритного огня против часовой стрелки.

3. Извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу и поверните ее против часовой стрелки.

5. Извлеките лампу заднего противотуманного фонаря/заднего габаритного огня из патрона.

6. Установите новую лампу заднего противотуманного фонаря/заднего габаритного огня в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

Снятие и установка заднего фонаря Ford Focus 3

Действия по снятию и установке приведены на левом фонаре. Правый фонарь заменяют аналогично.

Вам потребуется отвертка с плоским лезвием.
На автомобиле с кузовом типа хэтчбек выполните следующие операции.
1. Отцепите провод от «минусовой» клеммы аккумулятора.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

3. Отверните 2 гайки-барашки крепления заднего фонаря к кузову.

4. Потяните назад и, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

5. Нажмите на фиксатор колодки..

6. . и разъедините колодки проводов заднего фонаря.

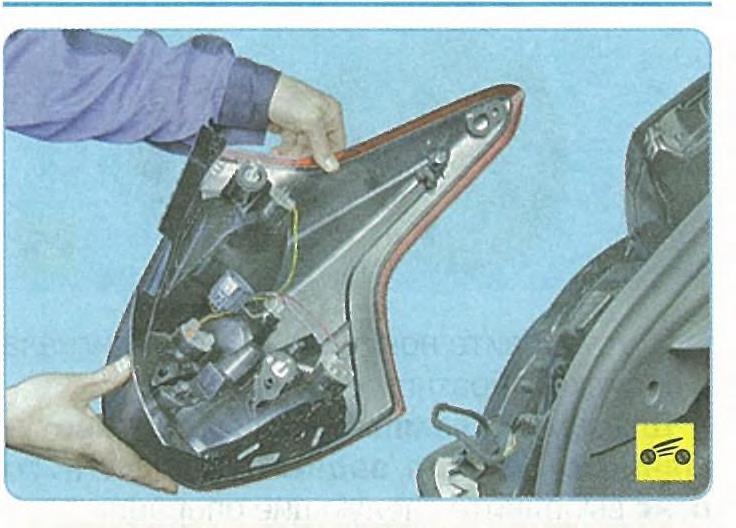

7. Снимите задний фонарь.
8. Установку фонаря произведите в порядке, обратном снятию.

На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.
2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля,
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.
5. Снимите облицовку крышки багажника, отверните гайку барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установку фонаря произведите в порядке, обратном снятию.

На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Открутите 2 гайки-барашки крепления секции фонаря к кузову автомобиля.
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.
5. Снимите облицовку двери задка, отверните гайкубарашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установку фонаря произведите в порядке, обратном снятию.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.

Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы

Какие лампы стоят в стоп-сигналах Ford Focus 3 и как их заменить?

Фонари сигнала торможения являются одними из самых важных световых приборов, поэтому сгоревшую в них лампочку необходимо заменить как можно скорее. Сегодня мы научимся самостоятельно менять лампу стоп-сигнала в Форд Фокус 3 с любым кузовом.

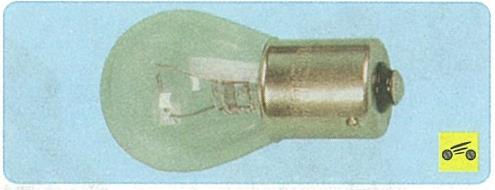

Какая лампа стоит в стоп-сигнале

Форд Фокус 3, сменивший второе поколение, изменил не только свой внешний вид. Изменились и лампы, используемые в стоп-сигналах. Точнее, не изменились, а почему-то поменялись местами. Теперь в кузове Хэтчбек стоят односпиральные приборы P21W (во II стояла P21/5W).

Лампа стоп-сигнала на Форд Фокус 3 Хетчбэк

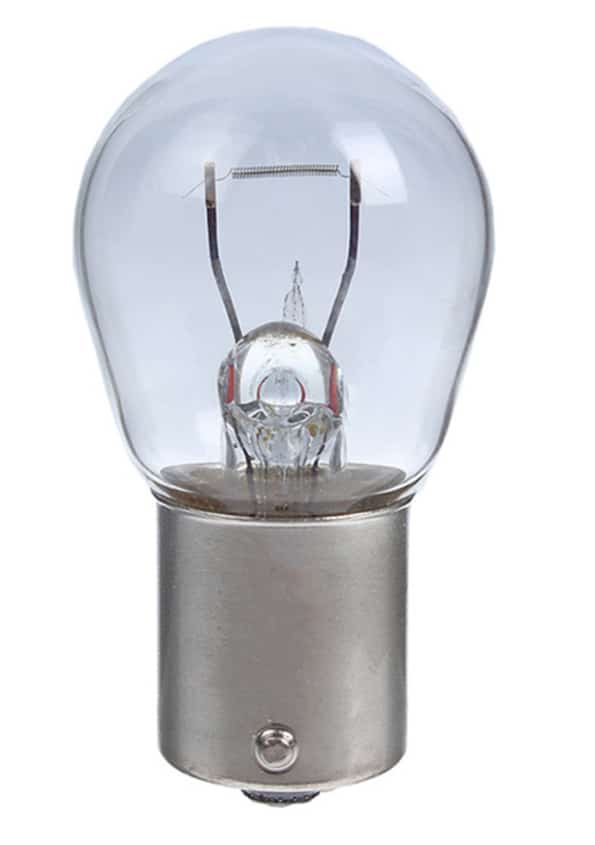

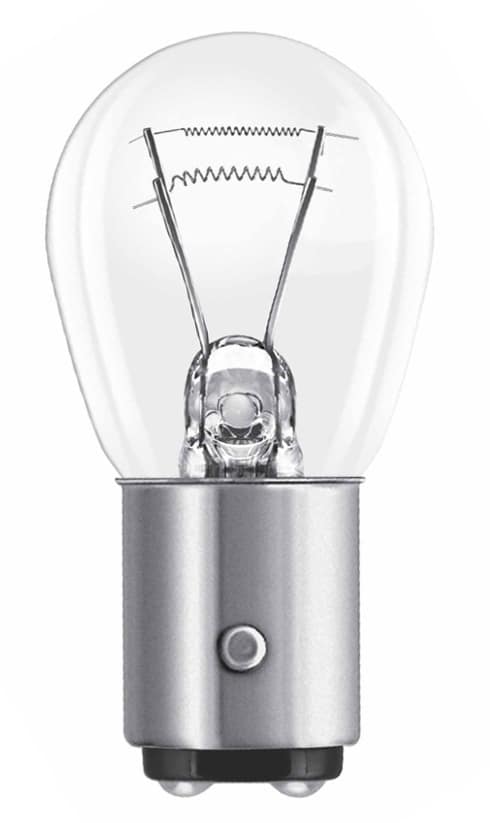

Автомобиль с кузовом Седан, во II поколении имевший лампочку P21W, теперь перекочевал к Универсалу и обзавелся, как и последний, источником света типа P21/5W с цоколем bay15d.

Лампа стоп-сигнала на Форд Фокус 3 Седан и Универсал

Важно! В некоторых модификациях Седанов и Универсалов в стоп-сигнале установлен прибор 3157 с абсолютно другим цоколем. Прежде чем покупать лампочку, выясни, какая стоит конкретно на твоей машине.

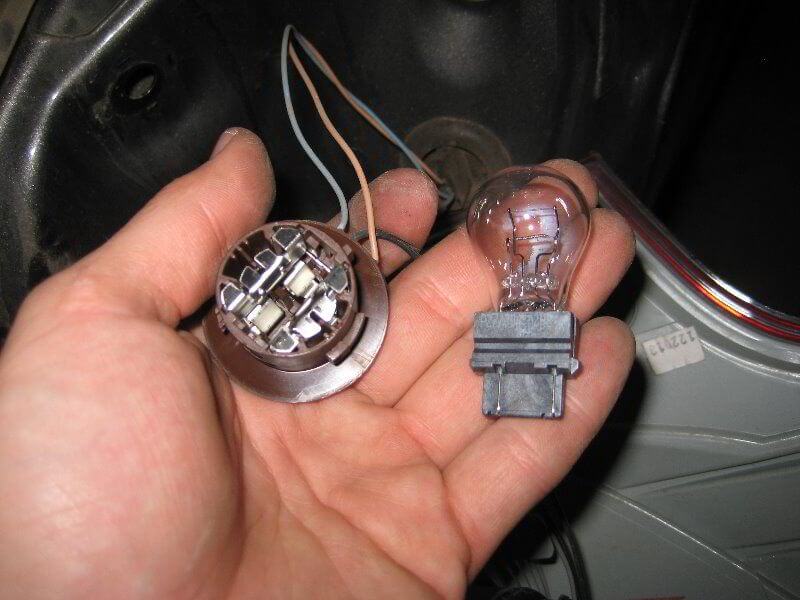

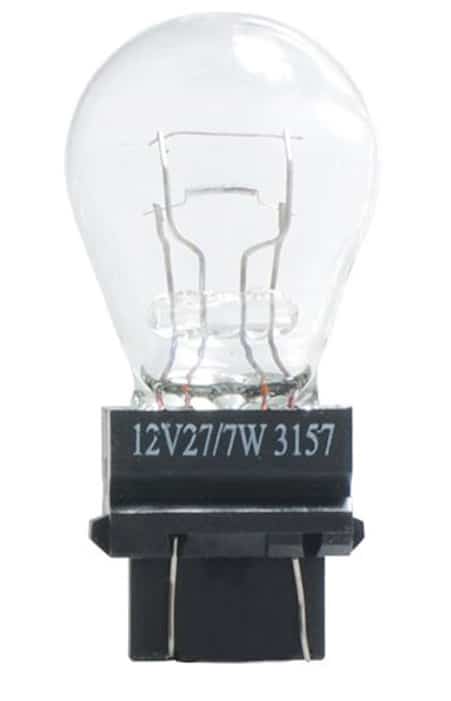

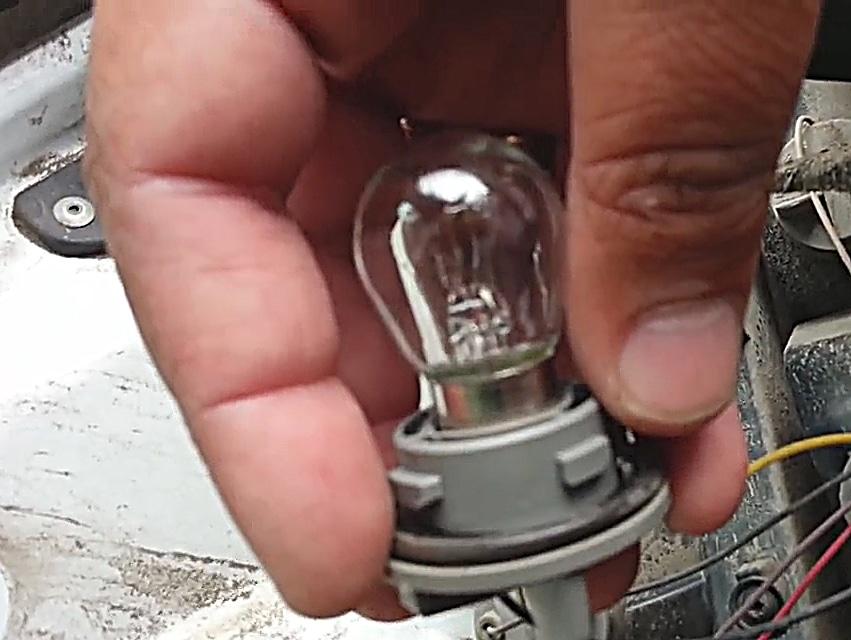

Лампа 3157, установленная в некоторых модификациях Форд Фокус 3

Таблица всех используемых ламп

Ниже я хочу привести табличку, куда свел все приборы, используемые в автомобиле третьего поколения. Уверен, она тебе пригодится. Ведь сегодня сгорела лампочка стоп-сигнала, а завтра может перегореть любая другая.

Таблица приборов, применяемых в Форд Фокус 3

Как поменять своими руками

Какие лампочки нужны, мы выяснили и нужные купили. Можно начать замену лампочки стоп-сигнала Форд Фокус 3. Начнем с кузовов Седан и Универсал.

В кузове седан или универсал

Для того чтобы заменить лампочку, придется демонтировать заднюю фару. Открываем дверь багажника и находим крышку, закрывающую барашки. Поддеваем ее рукой и снимаем.

Снятие декоративной накладки Отвертывание фиксаторов

Перед нами две гайки-барашка, отвернуть которые можно голыми руками. Отворачиваем.

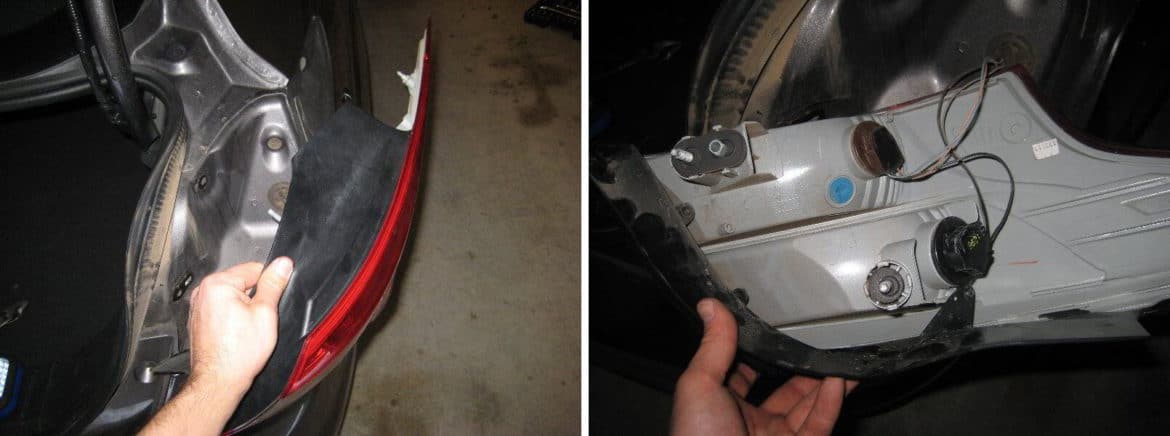

Теперь заднюю фару можно снять, не забывая, что она висит на проводе. Снимаем и разворачиваем патронами вверх.

Демонтаж фонаря Форд Фокус 3 Универсал и Седан

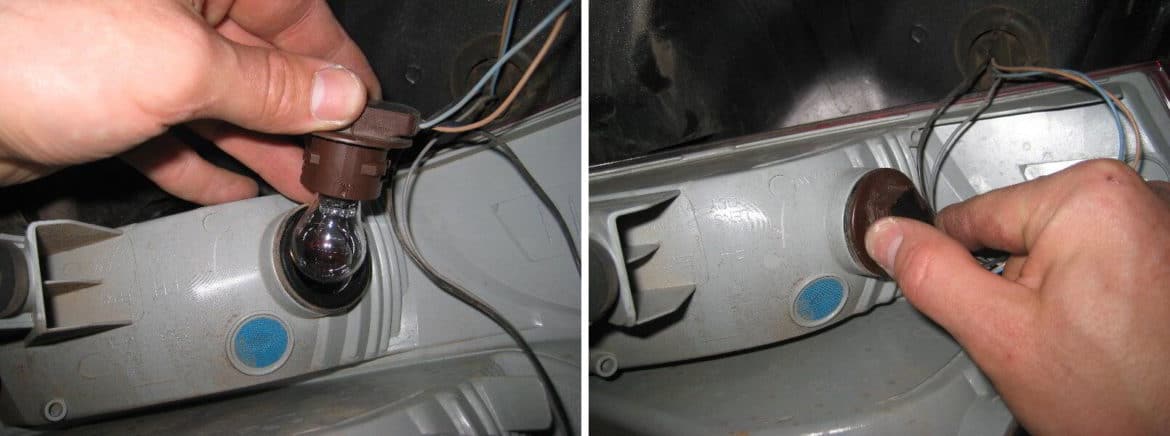

Нужный нам патрон находится в нижней части фары, к нему идут три провода. Поворачиваем патрон против часовой стрелки и вынимаем вместе с источником света.

Снятие клеммной колодки стоп-сигнала

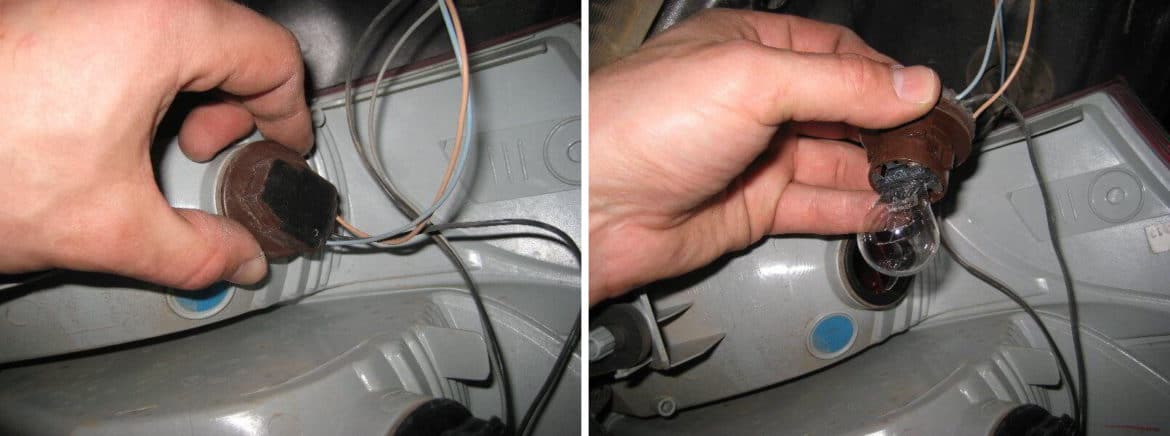

Снимаем сгоревший световой прибор простым выдергиванием и на его место устанавливаем новый.

Замена лампочки

Ставим патрон на место, фиксируем его поворотом по часовой стрелке.

Установка на место

Монтируем фонарь на штатное место, закрепляем гайками-барашками, закрываем гайки декоративной крышкой.

В кузове Хетчбэк

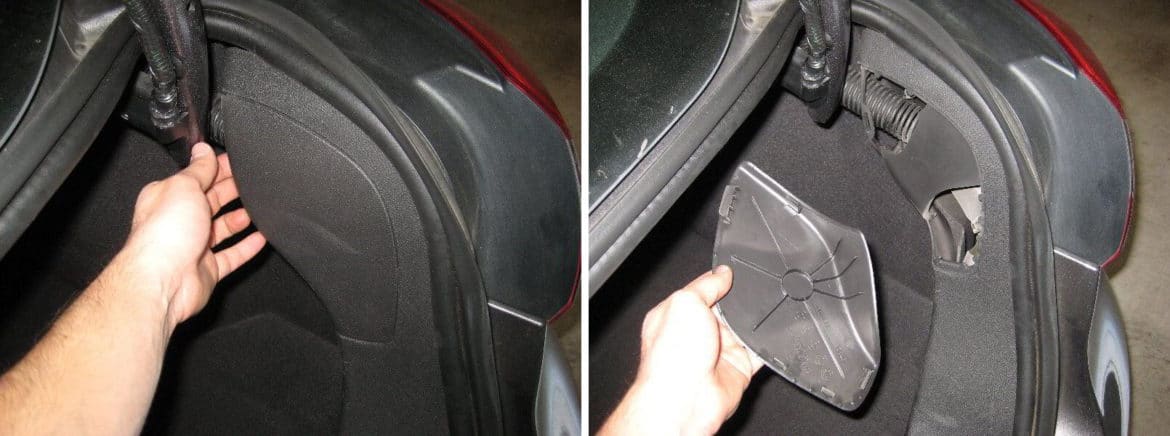

Открываем дверь багажника и напротив фары находим лючок, закрытый крышкой. Поддеваем крышку пальцами и снимаем.

Снятие накладки люка

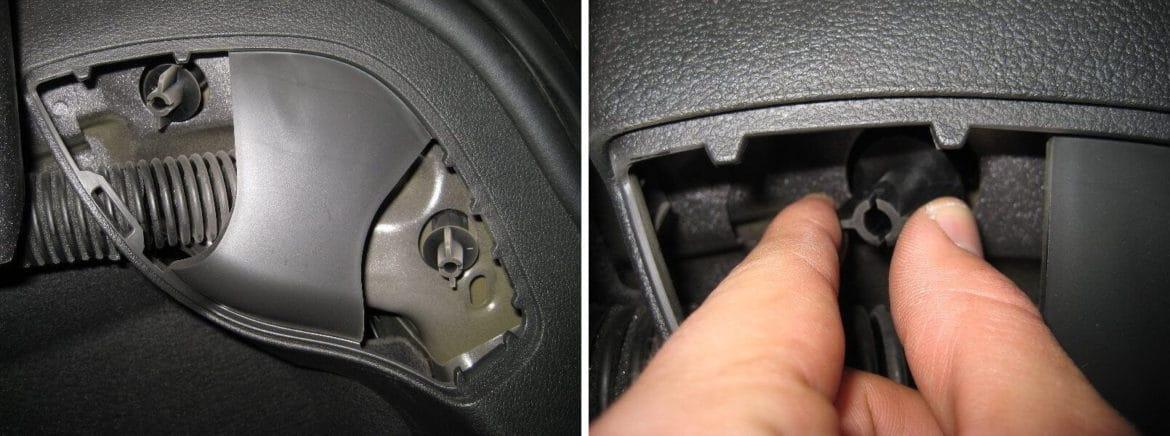

Под крышкой мы видим гайку-барашек, которая крепит фонарь. Вторая гайка находится выше и глубже в багажнике. Она ничем не закрыта.

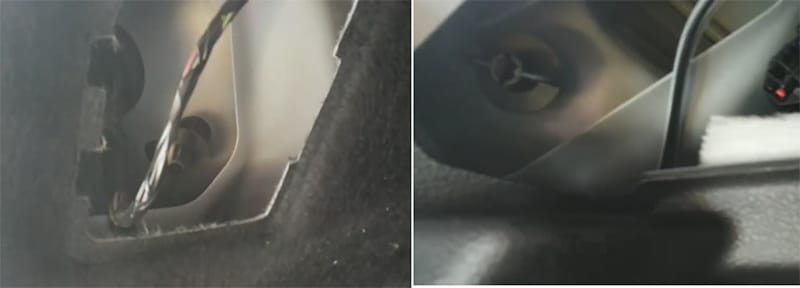

Гайки крепления заднего фонаря Форд Фокус 3 Хетчбэк

Отворачиваем гайки и освобождаем фонарь. Теперь его можно снять, потянув на себя. Снимаем фонарь и разворачиваем патронами к себе. Патрон, отвечающий за стоп-сигнал, я указал стрелкой.

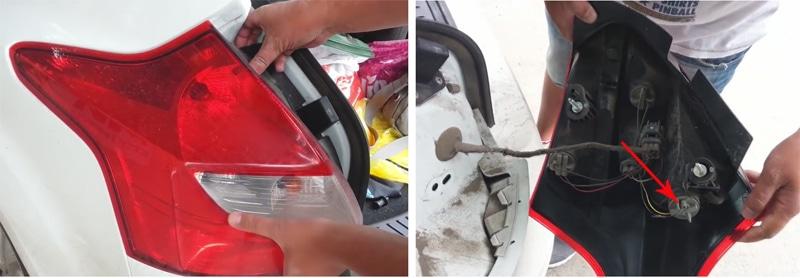

Снятый задний фонарь

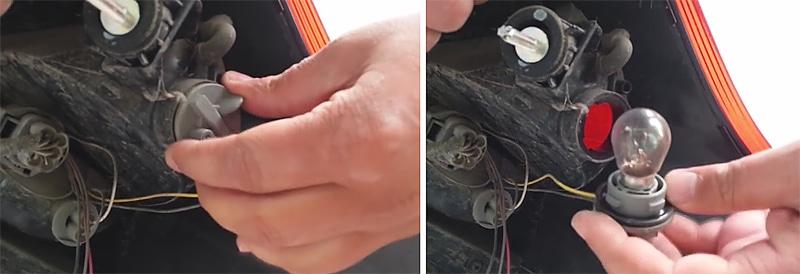

Поворачиваем патрон и вынимаем его вместе с источником света.

Снятый патрон

Лампочку стоп-сигнала можно снять, слегка утопив ее и повернув против часовой стрелки. Снимаем и на ее место устанавливаем новую.

Установленная новая лампочка

Осталось поставить патрон на место, установить фонарь, зафиксировать его гайками и закрыть лючок накладкой.

Теперь ты знаешь, как самостоятельно поменять лампу стоп-сигнала на Ford Focus 3 с любым кузовом. Ничего, как оказалось, сложного.

Как снять задний фонарь на форд фокус 3 хэтчбек

ПРИМЕЧАНИЕ Операции по снятию и установке показаны на левом фонаре. Правый фонарь снимают и устанавливают аналогично.

Вам потребуется отвертка с плоским лезвием. На автомобиле с кузовом типа хэтчбек выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

3. Отверните две гайки-барашки крепления заднего фонаря к кузову автомобиля.

4. Потяните назад и, преодолевая усилие фиксаторов, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

5. Сожмите фиксатор колодки.

6. . и разъедините колодки жгута проводов заднего фонаря.

7. Снимите задний фонарь с автомобиля. 8. Установите фонарь и все детали в порядке, обратном снятию.

На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.

2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.

4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.

5. Снимите облицовку крышки багажника, отверните гайку-барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля. 8. Установите фонарь и все детали в порядке, обратном снятию.

На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле. 5. Снимите облицовку двери задка, отверните гайку-барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.

8. Установите фонарь и все детали в порядке, обратном снятию.

тестовый вызов окна с регистрацией логином

Снятие заднего фонаря и замена стоп сигнала — бортжурнал Ford Focus Hatchback 2013 года на DRIVE2

Борт компьютер выдал сообщение о неисправности заднего стоп-сигнала, проверил и действительно левая лампа не горит. Начал искать видео о том как снимать задний фонарь, почему-то везде пишут и показывают в видео только о двух гайках крепления или пропускают момент высвобождения фары из третей клипсы. Только у одних ребят было в видео то как надо вытаскивать фару и последствия неправильных действий.Дело в том, что надо открутить две пластиковые гайки изнутри багажника, одну осилил пальцами, другую с помощью пассатиж и монетки на 2 рубля, этим же способ и затягивал потом. Но кроме этих двух креплений есть ещё и третье, клипса, которая находится в передней части фары ближе к задней двери. Чтобы её высунуть нужно просунуть какую-нибудь ткань между кузовом и самой фарой, мне отлично подошёл пакет от кассеты с питьевой водой, не зря возил его с собой полгода, он тонкий и прочный, просовываешь как на фото и тянешь на себя, хоп и фара свободна. Потом я заменил лампу, при первом повороте ключа бк ещё дал предупреждение о неисправной лампе, но потом исправился. Поставил филипс p21w.

P.S. Теперь я знаю куда уходит старая изношенная рваная одежда

Цена вопроса: 40 ₽ Пробег: 46000 км

Замена задних ламп Форд Фокус 3

Замена задних ламп Ford Focus 3 предполагает снятие и установку задней фары, но это весьма просто проделать своими руками. К тому же замена лампы стоп-сигнала и предварительное снятие фары, представлена в другом фотоотчете, который тоже есть на сайте. Данная фото-инструкция покажет как поменять лампы поворотника и заднего хода.

Как поменять лампу поворотника Фокус 3

На снятой фаре, с обратной стороны, повернуть на четверть оборота против часовой стрелки черный разъем питания и вытащить лампу из фары. Затем отсоединить старую лампу и подсоединить новую. Номер лампы поворотника на ФФ3 — 3757A или 3757AK. Далее установить лампу с разъемом обратном в фару и повернуть на четверть по часовой.

После этого основной блок фары можно установить обратно. Лампа заднего хода находится в дополнительном блоке на дверце багажника.

Как поменять лампу заднего хода Фокус 3

Для этого понадобится снять дополнительный блок фары на дверце багажника. Разумеется, надо открыть багажник, затем выкрутить винты и отвернуть край покрытия, чтобы добраться к пластиковым черным фиксаторам. Такие же крепят основной блок фары.

Выкрутив фиксаторы, можно снять фару и получить доступ к лампе. Меняется она так же, как и остальные: повернуть разъем против часовой, достать лампу, отсоединить старую и подсоединить новую лампочку, после чего установка в обратной последовательности. Номер лампы заднего хода — # 921.

Задняя фара (основная) Форд Фокус 3 с обратной стороны.

Разъем лампы поворотника.

Повернуть на 1/4 оборота против часовой стрелки.

Вытащить лампу, отсоединить старую и подсоединить к разъему питания новую лампу. Номер лампы есть в описании.

Повернуть разъем на 1/4 по часовой.

Установить фару обратно.

Белые штыри-фиксаторы должны войти в пазы.

Закрутить черные пластиковые винты в багажнике.

Закрыть винты панелью.

Дополнительный блок на дверце багажника. Его надо снять для замены лампы заднего хода.

Для этого потребуется отвернуть покрытие.

Проделать тоже с остальными.

Выкрутить пластиковые винты, удерживающие фару.

Повернуть разъем лампы заднего хода на 1/4 против часовой.

Отсоединить старую лампу.

Подсоединить новую лампу к разъему. Номер лампы в описании.

Повернуть разъем по часовой.

Установить фару обратно.

Прикрепить покрытие багажника.
