Гидронатяжитель цепи ЗМЗ-406

Так как гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, отпадает необходимость в регулировке натяжения цепей в процессе эксплуатации

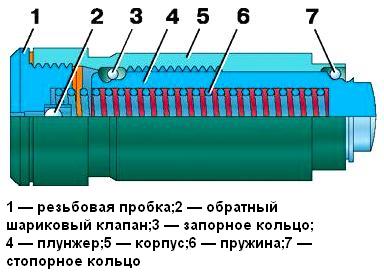

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

В пробке 1 установлен обратный шариковый клапан 2. На плунжер 4 надеты запорное кольцо 3 и стопорное кольцо 7.

На рисунке натяжитель показан в нерабочем «заряженном» состоянии, когда стопорное кольцо 7 удерживает плунжер 4 от перемещения.

Чтобы привести натяжитель в рабочее состояние, «разрядить» его, нужно нажать на конец плунжера так, чтобы стопорное кольцо 7 переместилось в проточку меньшего диаметра на плунжере, и под действием пружины 6 плунжер переместится из корпуса 5.

На двигатель гидронатяжитель устанавливается в заряженном состоянии.

Плунжер 4 под действием пружины 6 и масла, поступающего через клапан 2 из системы смазки двигателя, нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер 4 дальше выходит из корпуса 5, при этом запорное кольцо 3 перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя, например, при изменении режима работы двигателя плунжер 4 перемещается назад в корпус 5 на ширину проточки под запорное кольцо 3. При этом он сжимает пружину 6.

Кроме того, клапан 2 закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

Гидронатяжители верхней и нижней цепей абсолютно одинаковые.

Снятие и разборка

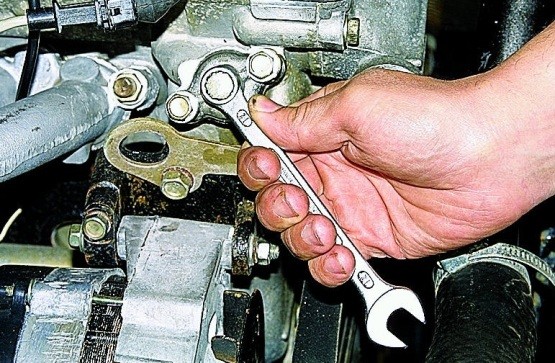

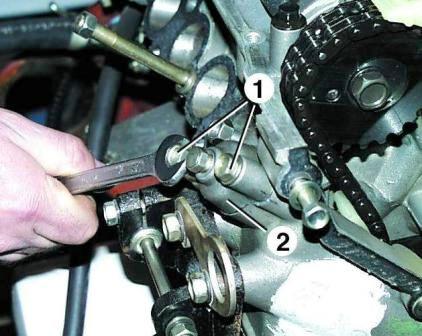

Отвернуть болты 1, придерживая крышку 2, так как на нее воздействует усилие пружины.

Затем осторожно снять крышку 2 с прокладкой крышки и шумоизоляционной прокладкой гидронатяжителя.

Вынуть гидронатяжитель из канала в головке блока.

Отвернуть резьбовую пробку 1.

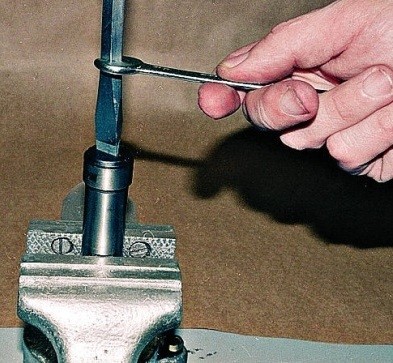

Гидронатяжитель запрещается зажимать в тисках, поэтому нужно зажать в тисках ключ и вставить в него гидронатяжитель.

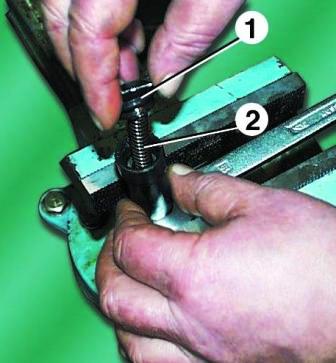

Снять пробку 1 и вынуть пружину 2.

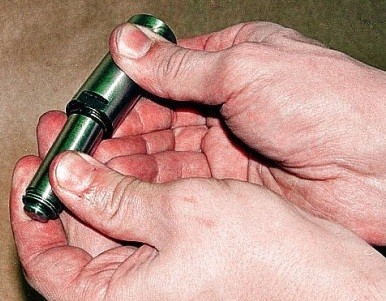

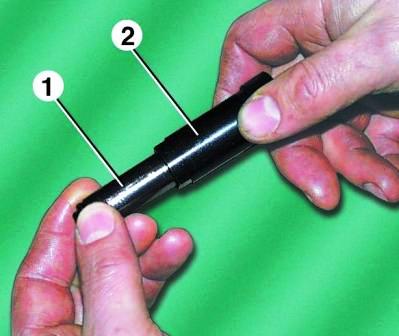

Вынуть плунжер 1 из корпуса 2 гидронатяжителя

Осмотр

Запрещается разукомплектовывать плунжер и корпус гидронатяжителя.

После разборки все детали промыть в бензине и просушить.

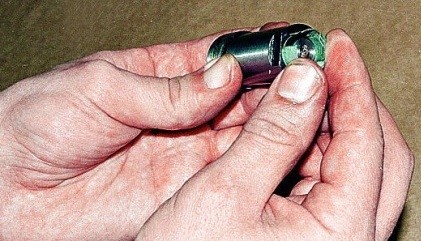

Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить.

Осмотреть корпус. Если на внутренней поверхности корпуса имеются задиры, глубокие царапины или повреждены кольцевые канавки под запорное кольцо, гидронатяжитель заменить.

Плунжер в корпусе должен перемещаться свободно.

Если плунжер в каком-либо положении «заедает» в корпусе, гидронатяжитель заменяют.

Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины.

Если плунжер перемещается в обратном направлении, гидронатяжитель заменить.

Сборка и установка

Перед сборкой смазать плунжер и внутреннюю поверхность корпуса моторным маслом.

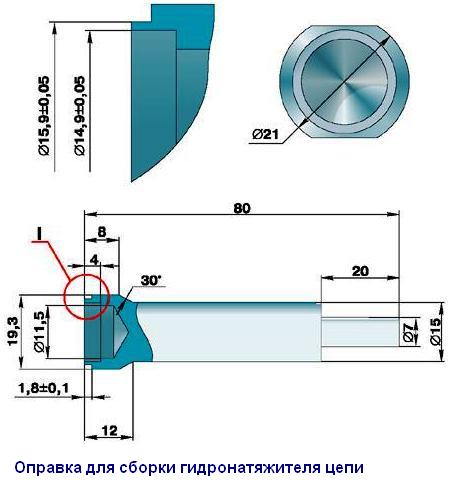

Для сборки гидронатяжителя рекомендуется изготовить оправку, размеры которой показаны на рисунке: «Зарядка» гидронатяжителя с помощью кольца.

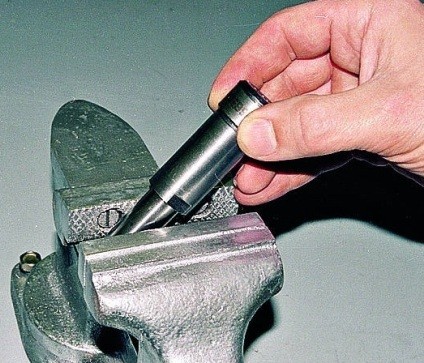

Зажать вертикально оправку в тисках.

Установить на оправку корпус гидронатяжителя.

Вставить в корпус плунжер до упора стопорного кольца плунжера в оправку.

Вставить в плунжер пружину и заполнить натяжитель моторным маслом.

Сжимая пружину, завернуть резьбовую пробку. При этом стопорное кольцо плунжера должно войти в проточку на корпусе и удерживать плунжер от перемещения, т.е. натяжитель будет заряжен.

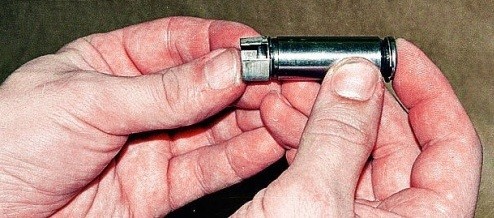

Снять гидронатяжитель с оправки. Не нажимать на плунжер, так как при этом стопорное кольцо плунжера выйдет из проточки на корпусе, и плунжер выйдет из корпуса, т.е. гидронатяжитель будет разряжен.

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом: согнуть кольцо из полоски металла толщиной 1,0 мм и высотой около 15 мм.

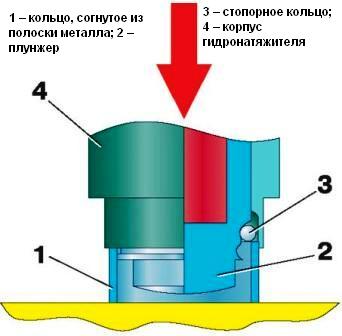

Для этого можно использовать кусок ленты от старого ленточного хомута; вставить плунжер в корпус гидронатяжителя так, чтобы стопорное кольцо на плунжере встало напротив проточки в корпусе; положить согнутое кольцо на стол.

Установить на него корпус с плунжером так, чтобы кольцо вошло между корпусом и плунжером до упора в стопорное кольцо; вставить в плунжер отвертку и легким ударом молотка по отвертке передвинуть плунжер вниз.

При этом стопорное кольцо переместится на больший диаметр проточки на плунжере и войдет в проточку на корпусе, удерживая плунжер в заряженном состоянии; вставить в плунжер пружину.

Заполнить натяжитель моторным маслом и завернуть пробку, преодолевая усилие пружины; вынуть изготовленное кольцо.

Не нажимать на плунжер, чтобы не разрядить гидронатяжитель.

Смазать моторным маслом канал для гидронатяжителя в головке блока и установить туда гидронатяжитель до упора в башмак натяжителя. На гидронатяжитель не нажимать, чтобы не разрядить его.

Установить в крышку 2 резиновую шумоизоляционную прокладку. Установить крышку 2 с прокладкой на головку блока, завернуть болты 1.

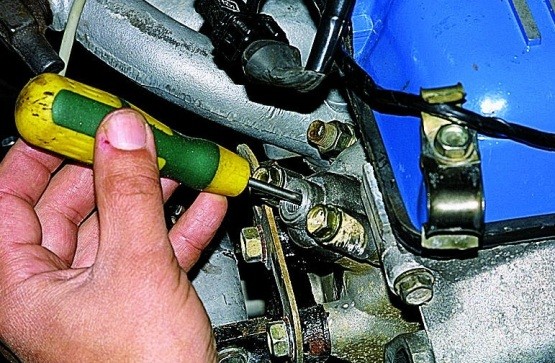

Отвернуть пробку 3 и через отверстие под пробкой нажать подходящим стержнем на гидронатяжитель, переместив его до упора, и затем отпустить.

Гидронатяжитель разрядится, его корпус под действием пружины упрется в крышку 2, и цепь будет натянута. Завернуть пробку 3 в крышку 2.

Таким же образом снимают и устанавливают гидронатяжитель нижней цепи.

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом:

Сводим губки тисков, оставив между ними зазор 19 мм.

Не зажимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

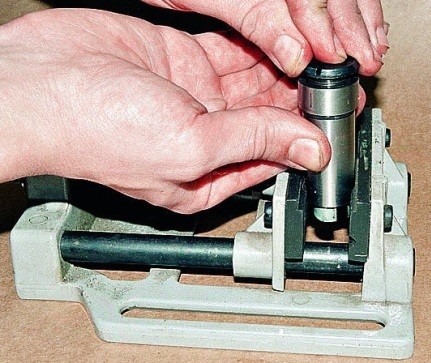

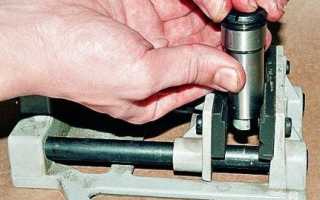

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием, выворачиваем клапан.

Вынимаем из корпуса пружину

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).

Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.

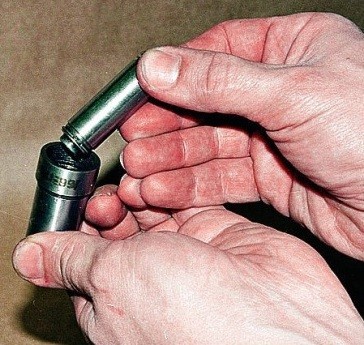

Устанавливаем плунжер в корпус.

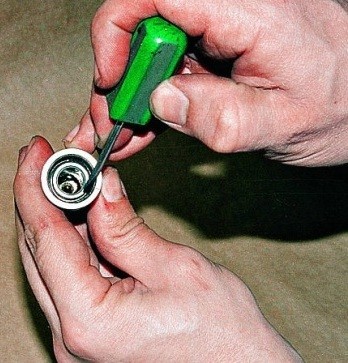

При необходимости, тонкой отверткой направляем запорное кольцо

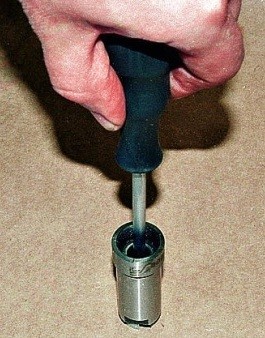

Отверткой нажимаем на дно плунжера до упора.

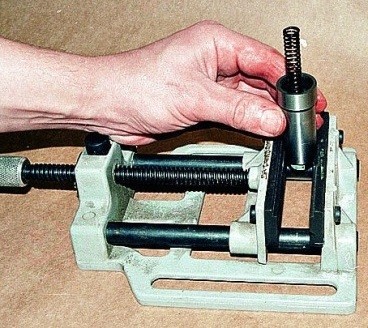

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

У правильно заряженного натяжителя плунжер должен полностью войти в корпус

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить.

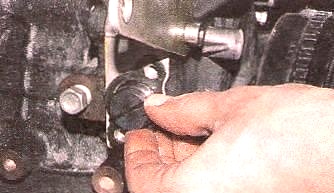

Для этого ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее.

как перезарядить гидронатяжитель на змз 406?

пришлось немного сдвигать угл на впускном валу. Не смог перезарядить гидронатяжитель. Поставил новый. Может кто подскажет, как это делает? вставляю шток, в него пружину, пытаюсь завернуть крышку, шток выстреливает. Так же не понятно как разряжать его на месте. из крышки ничего не торчит, ничего не нажимается. Гидронатяжитель Кено. Так же в магазине предлагают других фирм, может кто знает что про них (см. фото)?

Комментарии 24

У меня натяжитель такой конструкции раскрутился в двигателе, причем два раза подряд. Как итог цепь слабеет, двигатель ревет как дизель и аварийка давления масла горит. Он конечно классно перезаряжается, но я поставил не раскручиваемый и сейчас все хорошо

везде написано как делать… даже я через 3 часа без литературы зарядил. эх ты

car-exotic.com/gaz-cars/gaz-31105-engine-13.html

кстати, по-поводу новых натяжителей. купил я себе как то, похожий на ракету (цилиндрической формы без выступов сзади). так вот оказалось внутри его есть прокладка типа пробковая, стоит под пружиной. пружина разбивает эту прокладку в куски, они подхватываются потоком масла и забивают канавки гидротолкателей. так что я теперь перед установкой разбираю и проверяю — прокладки, если ест, выкидываю.

а выстреливает когда вставишь его в колодец закроешь крыжкой той что на двух болтах и в ней в центре есть пробочка ее откручиваем и нажимаем отверткой на натяжитель! при этом нажатии поршень сместится чуть назад и стопор займет положение на поршне и тем самым поршень уже свободен и вылетает из цилиндра!

+100500! только я делал без оправки, просто плоской отверткой по кругу это самое колечко разжимал при подвставленном поршенечке. и главное потом не нажимать на торец поршня — а то он разрядится и придется все делать сначала

да это тоже вариант!

а выстреливает когда вставишь его в колодец закроешь крыжкой той что на двух болтах и в ней в центре есть пробочка ее откручиваем и нажимаем отверткой на натяжитель! при этом нажатии поршень сместится чуть назад и стопор займет положение на поршне и тем самым поршень уже свободен и вылетает из цилиндра!

делал тоже отверткой. Но вот он зараза не держится и выстреливает. Пробовал и разжимать кольцо. Получается нужно именно надавить на натяжитель, чтобы поршень вдавился? Я то думал там должно торчать что-то из крышки.

там даже помоебу болтом в крышке можно надавить что бы он разрядился

делал тоже отверткой. Но вот он зараза не держится и выстреливает. Пробовал и разжимать кольцо. Получается нужно именно надавить на натяжитель, чтобы поршень вдавился? Я то думал там должно торчать что-то из крышки.

а разжимать особо не стоит стопор иначе потом он не разрядится! разжимать только под действием его пружинистых свойств

делал тоже отверткой. Но вот он зараза не держится и выстреливает. Пробовал и разжимать кольцо. Получается нужно именно надавить на натяжитель, чтобы поршень вдавился? Я то думал там должно торчать что-то из крышки.

нужно совместить проточку на корпусе с проточкой на поршне, где в данный момент находится пружинистое колечко.при этом постараться чтобы поршень выходил чуть выше — берешь плоскую отверку, замок колечка располагаешь справа или слева, надавливаешь на нижнюю часть колечка отверткой, оно уходит на утолщение цилиндрика и в паз на корпусе ипока оно держится за счет трения утапливаешь аналогично верхнюю часть, как только сие действо свершилось проталкиваешь поршень еще вверх до упора.а если есть вторая отвертка и помошник — ваще проблем нет.

не могу разрядить гидронатяжитель

Vestor, . так пришлось и сделать. снимал верхнюю крышку и отодвигал отверткой изнутрицепь вместе с упором натяжной звёздоски. получилось с первого раза. но самое интересное не в этом. я когда старый вынимал то он оказался в разобранном состоянии т.е. открутилась верхняя крышечка гидронатяжителя в которой шариковый клапан и которая стягивает пружину в корпусе. как я понимаю в таком разобранном состоянии он работать нормально просто не мог. тоесть он просто натягивал цепь силой пружины без гидравлики. просто удевляюсь как вообще цепь не молотила по блоку. нижний уже просто побоялся менять. из за того что пришлось прижимать верхний изнутри. что бы разрядился. с нижним такого фокуса не получиться

Снятие и установка гидронатяжителей ЗМЗ-406

Гидронатяжитель — вспомогательный узел ГРМ (газораспределительного механизма), который обеспечивает постоянное натяжение цепи по мере ее растяжения в процессе эксплуатации. Устройство работает автоматически: под действием пружины и масла плунжер нажимает на башмак натяжителя и поддерживает необходимое натяжение цепи.

При износе цепи и башмака плунжер все дальше выходит из корпуса. Он оснащен запорным кольцом, которое постепенно перемещается по кольцевым канавкам и не позволяет ему двигаться в обратном направлении. Снимать гидронатяжитель нужно при неисправностях в работе ГРМ и замене цепи. Если натяжитель не имеет дефектов, его можно зарядить и установить на место.

Как снять натяжитель цепи на ЗМЗ 406?

На двигателе ЗМЗ 406 установлено два натяжителя аналогичной конструкции: для верхней и нижней цепи ГРМ.

Для удобства извлечения верхнего гидронатяжителя может потребоваться отсоединить трубопровод вакуумного усилителя тормоза от патрубка или снять топливный насос с креплений. Перед началом замены рабочую поверхность следует очистить от пыли.

Натяжитель установлен под крышкой с двумя болтами. При отвинчивании гаечным ключом, крышку нужно удерживать рукой, так как она находится под давлением пружины. Отворачивать болты необходимо равномерно.

После снятия крышки гидронатяжитель легко извлекается. Под крышкой расположена прокладка и шумоизоляционная шайба. Если они изношены, потребуется замена.

Нижний гидронатяжитель извлекается аналогично, главное обеспечить к нему свободный доступ. Иногда требуется отсоединить генератор.

Когда нужна замена гидронатяжителя?

Если натяжитель в хорошем состоянии, можно обойтись без его замены. Для этого перед установкой потребуется сделать зарядку устройства. При наличии следующих дефектов нужно поставить новую деталь:

• задиры и забоины на плунжере и внутренней поверхности корпуса;
• сломано стопорное или запорное кольцо;
• плунжер «заедает» при движении внутри корпуса;
• после фиксации запорного кольца плунжер перемещается в обратном направлении.

Как зарядить гидронатяжитель?

Натяжитель необходимо устанавливать в заряженном состоянии. Новая деталь уже заряжена и имеет чеку. Использованную потребуется зарядить вручную: для этого рекомендуется использовать специальную оправку из металла. В тисках с помощью отвертки или ключа нужно снять крышку натяжителя, извлечь пружину и плунжер. Если одновременно меняются два натяжителя, нельзя менять их плунжерные пары.

Инструкция для зарядки натяжителя с помощью оправки:

1. смазать маслом внутреннюю поверхность корпуса и плунжер;
2. зажать оправку в тисках в вертикальном положении;
3. установить на нее корпус гидронатяжителя;
4. вставить плунжер до упора;
5. установить пружину;
6. с усилием надавить пробкой на пружину до щелчка;
7. завернуть резьбовую пробку, сжимая пружину.

Стопорное кольцо должно занять нужное положение.

После зарядки нельзя нажимать на плунжер, так как при этом кольцо выйдет из проточки и произойдет разрядка.

Установка

Гидронатяжитель для ЗМЗ-406 нужно установить на место по обратной схеме. С крышки необходимо снять расположенную по центру пробку для разрядки натяжителя после сборки.

Инструкция по установке натяжителя:

• смазать корпус маслом и установить натяжитель в отверстие;
• уложить прокладку;
• закрыть крышкой и затянуть болты (если натяжитель новый, проволока для разрядки продевается в отверстие для пробки);
• разрядить гидронатяжитель;
• закрутить пробку на крышке.

Для разрядки нового натяжителя цепи достаточно извлечь проволоку или чеку. Чтобы подготовить к работе заряженный вручную, в отверстие под пробкой необходимо вставить отвертку, надавить или ударить молотком.

После установки гидронатяжителя на ЗМЗ-406 рекомендуется проверить уровень масла.
