Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии. Это важно для корректной и долговечной работы всей смонтированной системы.

Чем можно прозвонить провода?

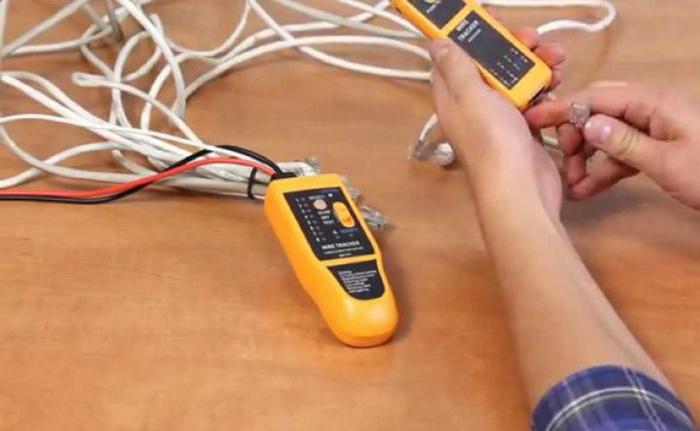

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

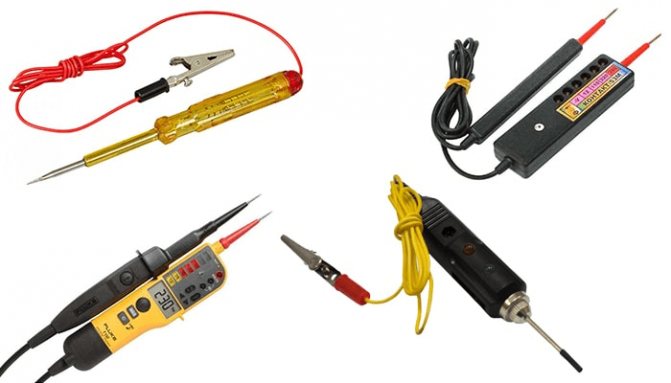

• различные тестеры : на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;

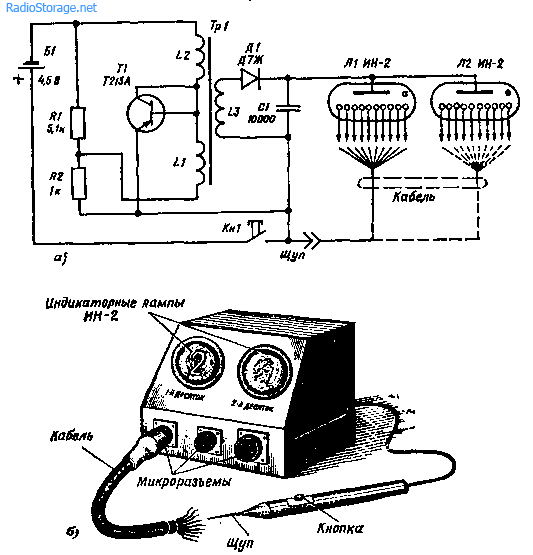

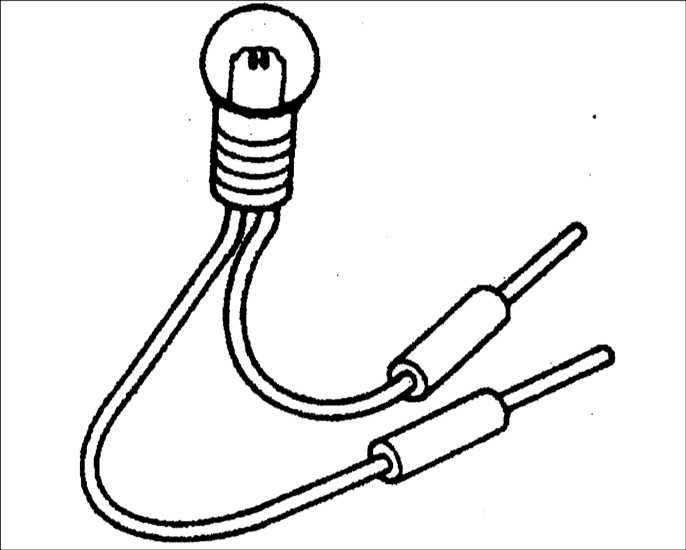

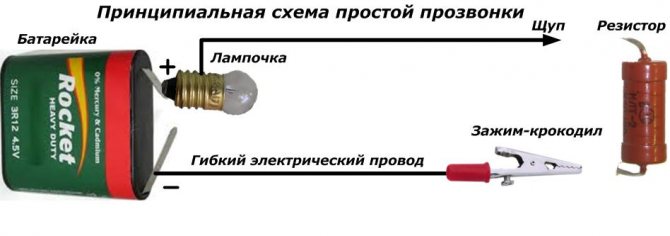

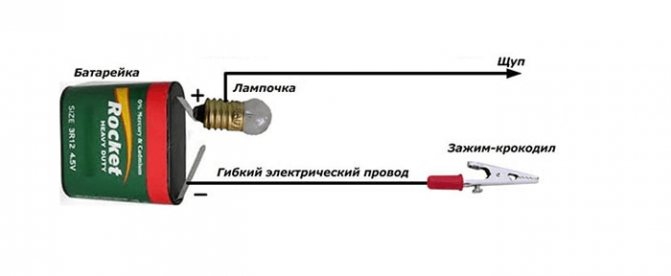

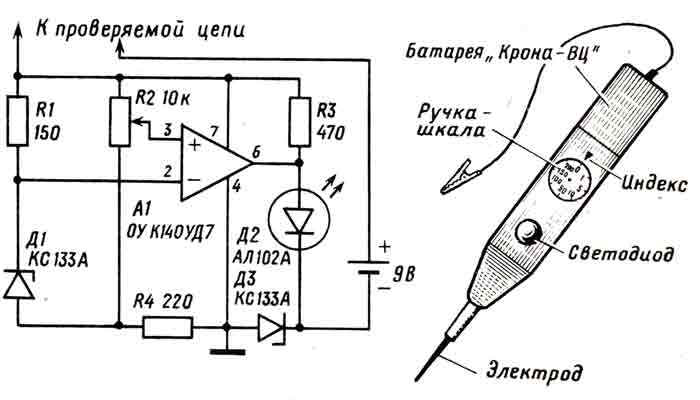

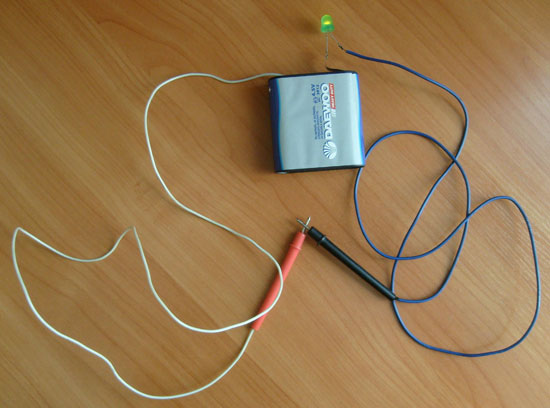

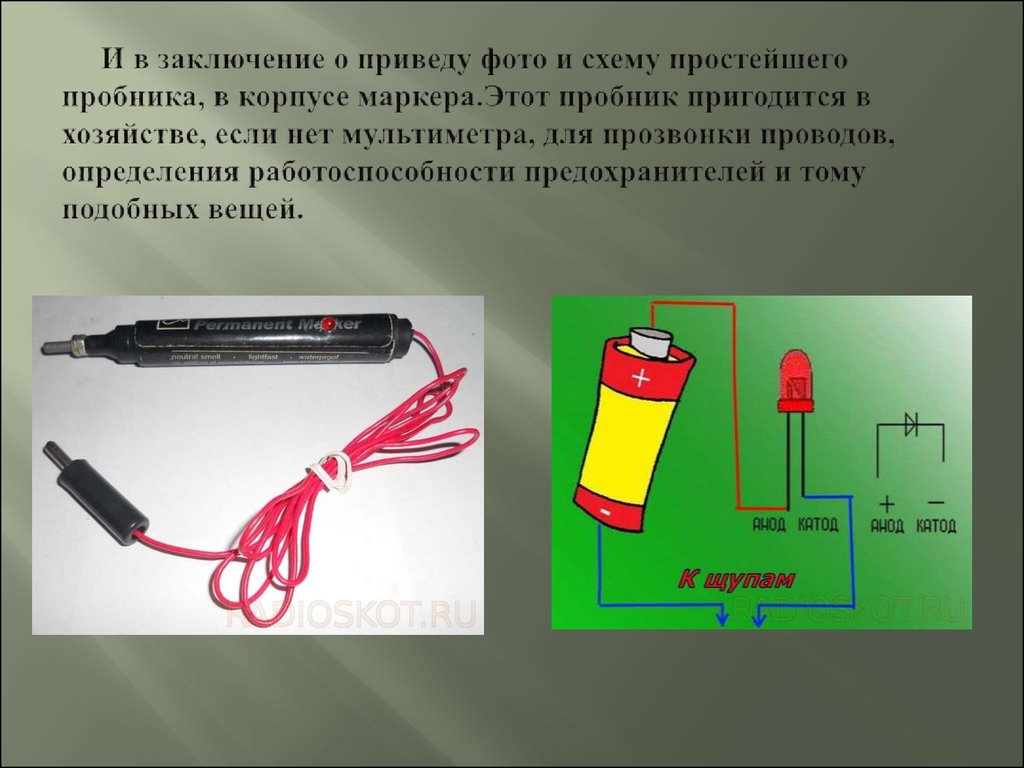

• самодельные тестеры : на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры : многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

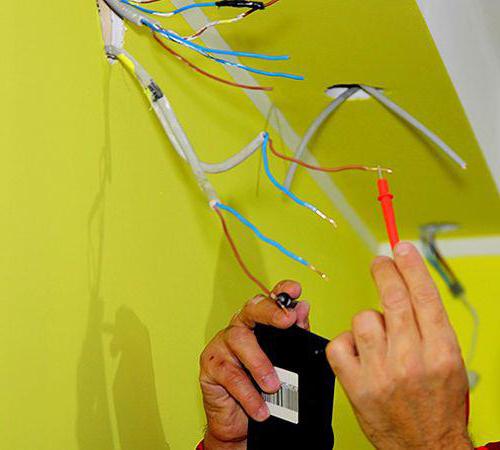

Как выполняется прозвонка проводов мультиметром

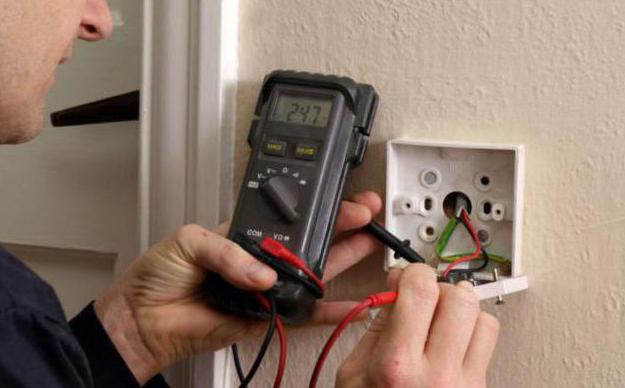

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных. Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

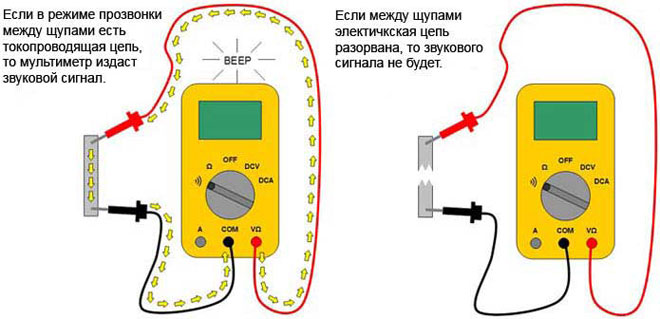

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

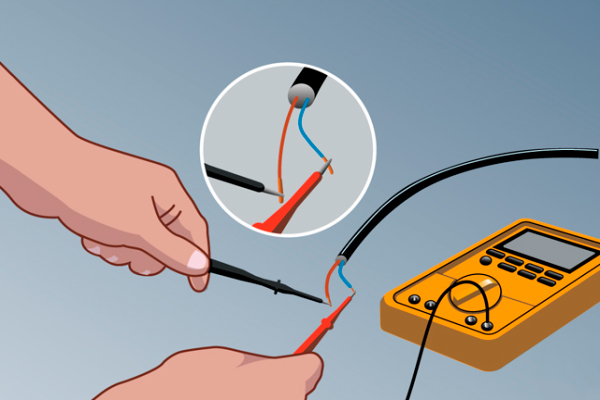

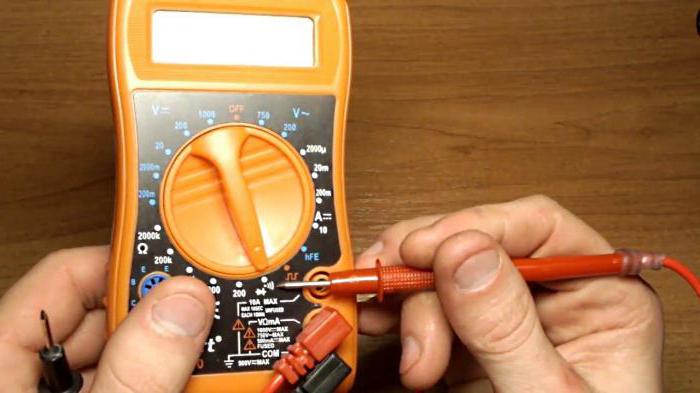

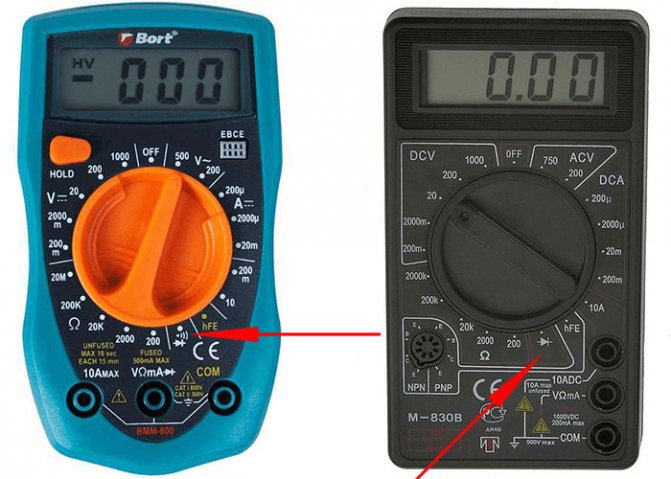

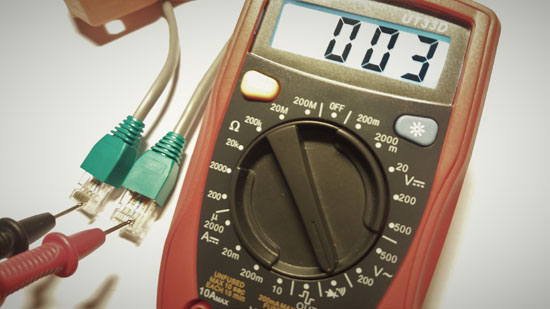

1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);

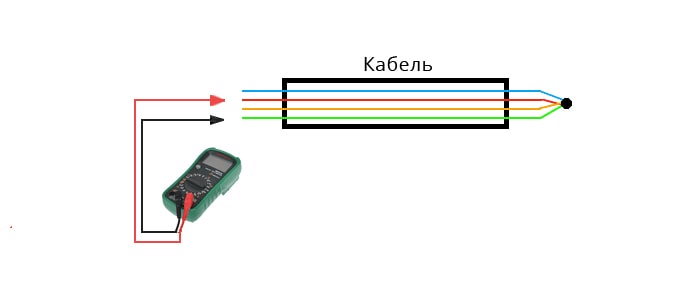

2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
2. Подключить щупы к проводнику;
3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Обратите внимание! Не всегда можно определить короткое замыкание мультиметром. Для проверки целостности изоляции и отсутствии межфазных замыканий, её проверяют мегаомметром.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника. Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

Прозвонка длинного проводника

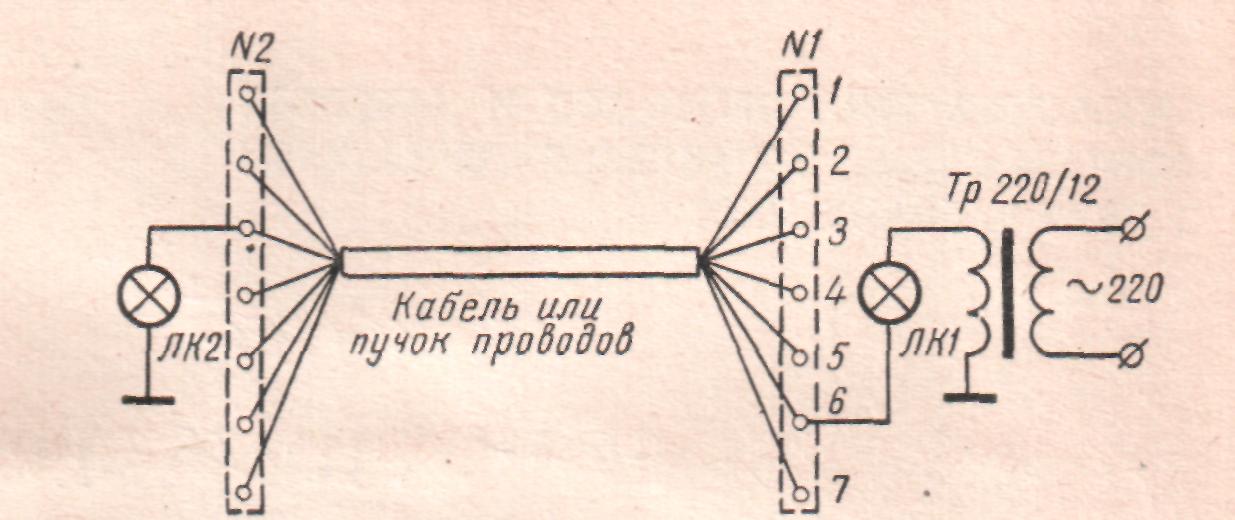

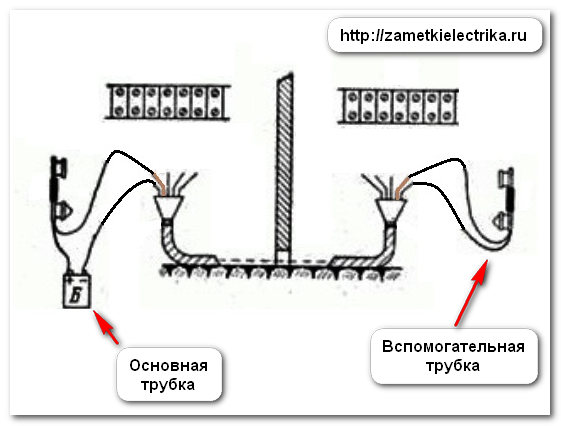

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле. Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится.

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

1. Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ!» у рубильника или автомата;
2. Не касайтесь оголенных проводников голыми руками, используйте спецодежду и специальный инструмент;
3. Пользуйтесь электроинструментом с острыми кромками осторожно: используйте перчатки и не допускайте повреждения кабеля;
4. По окончании работ все неисправные системы должны быть обесточены, а оголенные провода – качественно заизолированы.

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.

Проверка электродвигателей разного вида с помощью мультиметра

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Как проверить конденсатор на работоспособность мультиметром?

Как установить дверной электрический звонок — пошаговая инструкция

Определение площади сечения проводника по его диаметру

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

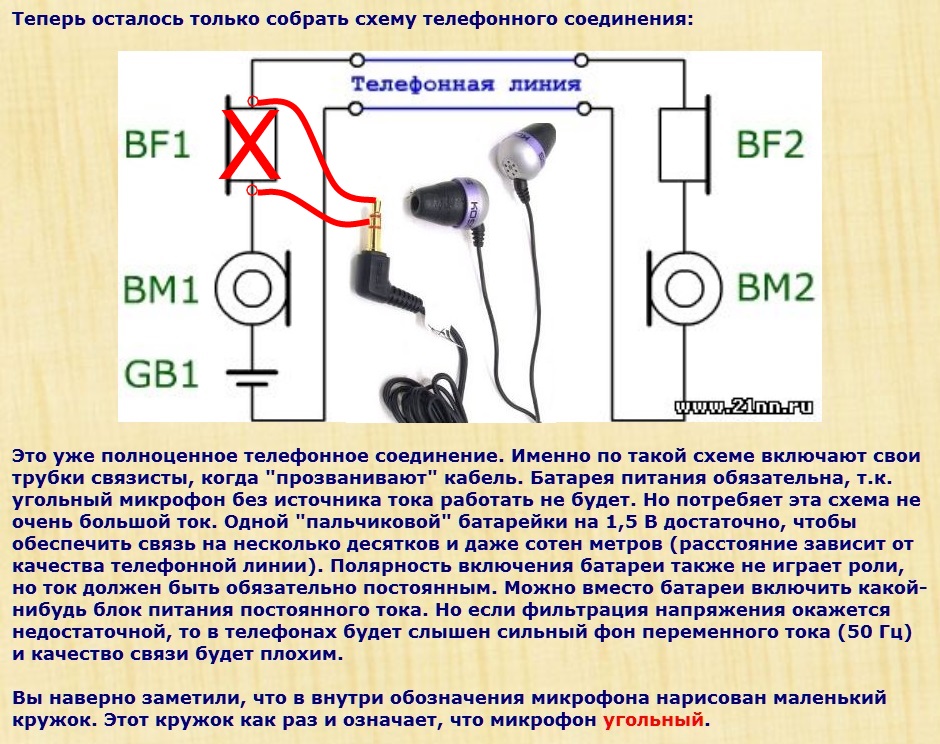

Как прозвонить телефонный кабель

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого. Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.

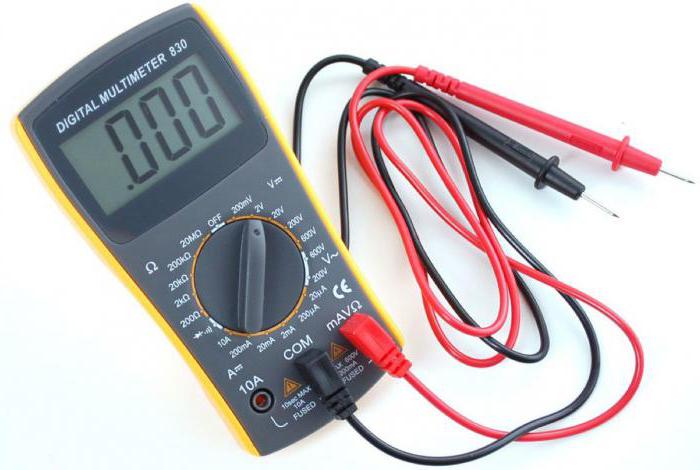

Что такое мультиметр

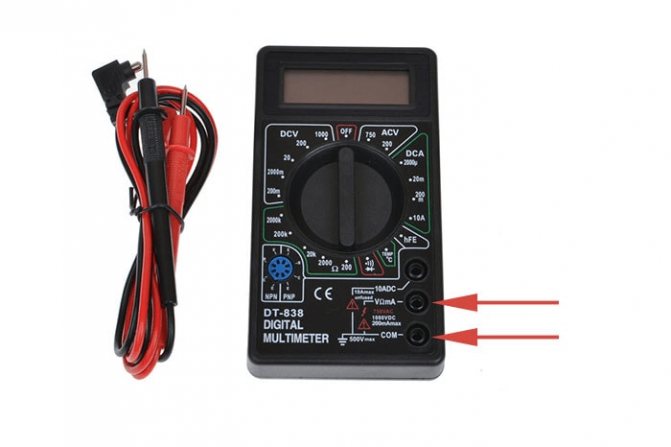

Мультиметр — это цифровой измерительный прибор обычно китайского производства. С его помощью измеряют ток, напряжение и электрическое сопротивление. Он содержит:

• дисплей, на котором изображаются числовые значения измеряемых параметров;
• переключатель режимов работы;
• гнезда для щупов;
• 2 гибких провода черного и красного цвета.

Для новичка прибор вначале покажется сложным, но для проверки электрических цепей его использовать просто, установив переключатель на измерение сопротивления. Эта функция применяется при проверке электропроводки в квартире. Данный режим устанавливается в секторе измерения сопротивлений на самый нижний предел (200 Ом) или значок диода с сигналом. Щупы следует подключить к гнездам COM и VΩmA. Перед тем как мультиметром прозванивают провода, сначала проверяют его исправность путем замыкания щупов. Прибор должен показать нулевое сопротивление или чуть больше. В режиме прозвонки динамик мультиметра издает характерный писк. Этот диапазон устанавливается при выяснении ответа на вопрос о том, как прозвонить провода на замыкание мультиметром.

Отличное от нуля сопротивление получается при малой емкости батареи питания тестера. Если цепь не замыкается, прибор показывает бесконечное сопротивление (цифра «1» на экране).

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Розетки, лампы, предохранители и прочая электрика соединяются проводами. И часто бывает так, что устройства рабочие, а вот в кабелях идущих между ними случился обрыв. Как его выявить? Проще и дешевле всего использовать мультиметр (пусть даже самый бюджетный). Независимо от того, какие у него параметры, вы сможете проверить любым мультиметром непрерывность цепи 220 В или даже автомобильной проводки по приведённой тут пошаговой инструкции (плюс интересная теория).

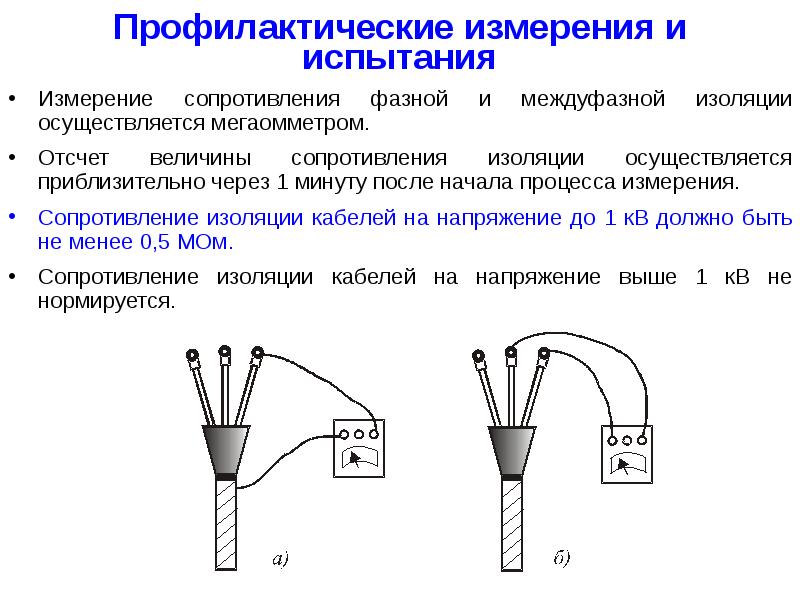

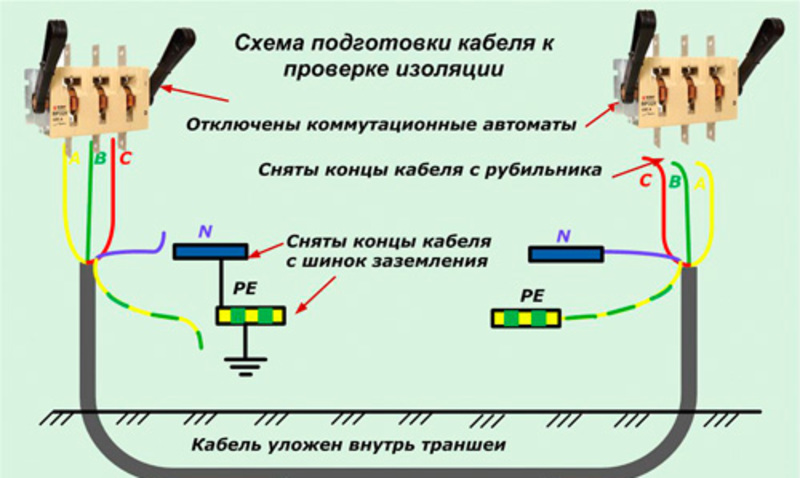

Проверка исправности изоляции

Изоляцию проверяют с одного конца кабеля. Концы жил зачищают, а мультиметр устанавливают на диапазон мегаом (самый верхний предел). Затем проверяют отсутствие пробоя между жилами. Поскольку между ними есть небольшая емкость, показания прибора начнут меняться, а после зарядки на индикаторе должна появиться «1», что означает, что сопротивление превышает измеряемый диапазон.

Когда прибор показывает какое-то значение, это говорит о некачественном кабеле, влиянии высокой влажности или присутствии электромагнитных помех. Стабильные значения отражают неисправность изоляции, а постоянное изменение показаний на дисплее означает наличие помех. Таким способом проверяют исправность проводки, находящейся в стене помещения с повышенной влажностью.

При измерении больших значений сопротивлений руками не следует касаться оголенных щупов, так как это создает значительные погрешности.

Проверка целостности кабельной продукции

Для измерений по цепи пропускают слабый электрический ток от элемента питания мультиметра, а прибор указывает величину сопротивления. Целью может быть нахождение двух концов одной жилы или целостности провода. Погрешность измерения в технологии того, как прозвонить провода мультиметром, здесь не имеет значения — либо по цепи течет ток, либо нет. Если кабель исправный, каждая его жила проводит электрический ток, а между отдельными проводниками отсутствует короткое замыкание.

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

1. Сначала отключают электричество в квартире с помощью вводного автомата.
2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

• Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

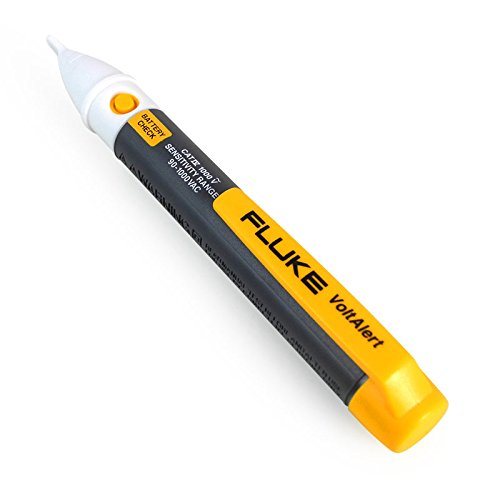

Емкостной индикатор напряжения «FLUKE»

• Для него необходим только емкостной указатель напряжения. Я пользуюсь , но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
• Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
• Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
• Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.

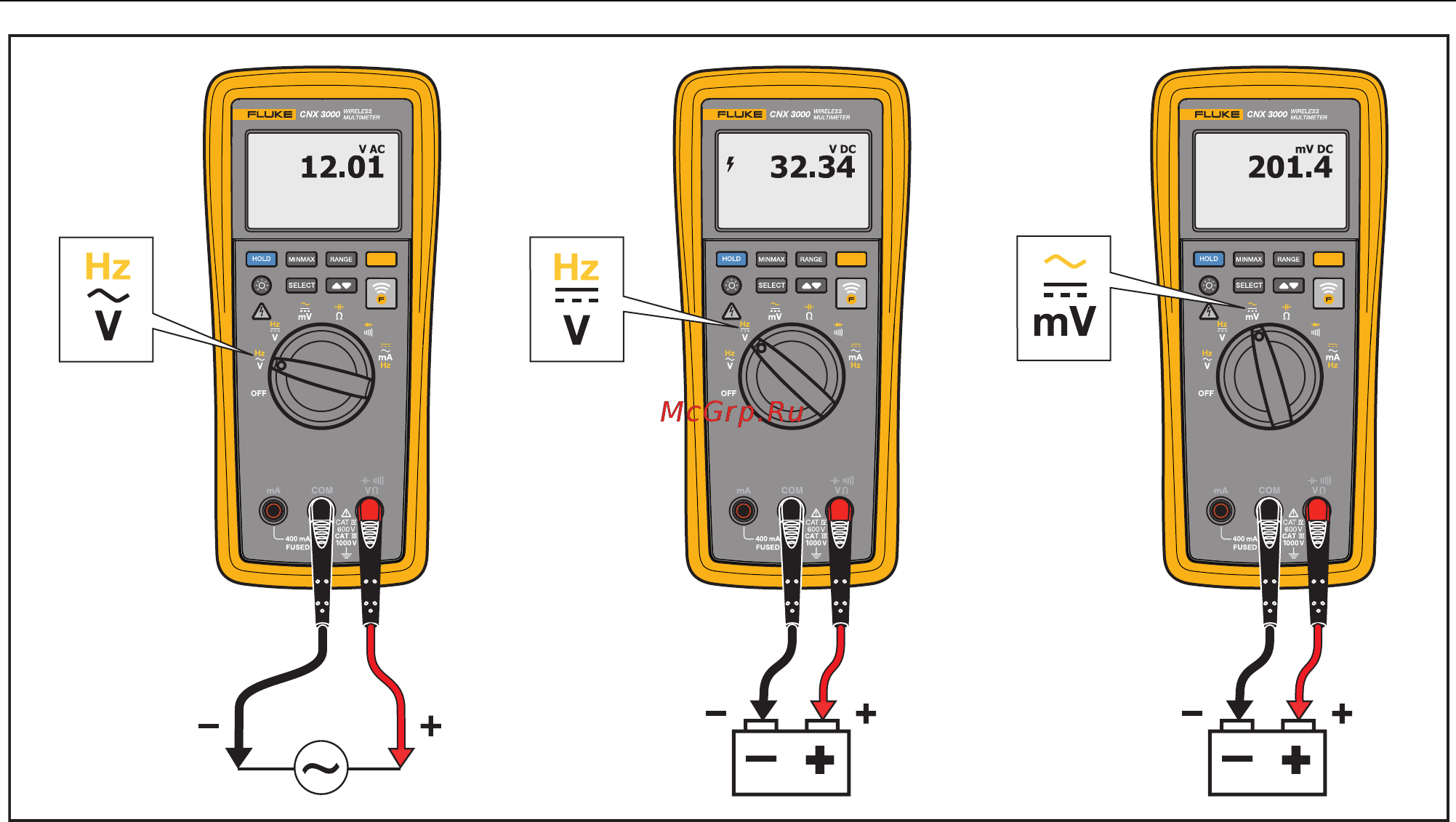

2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

1. Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
2. Перед проверкой цепи ее необходимо отключить от сети. Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
3. Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

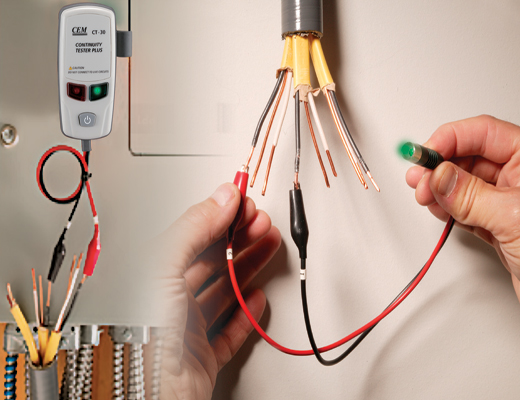

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

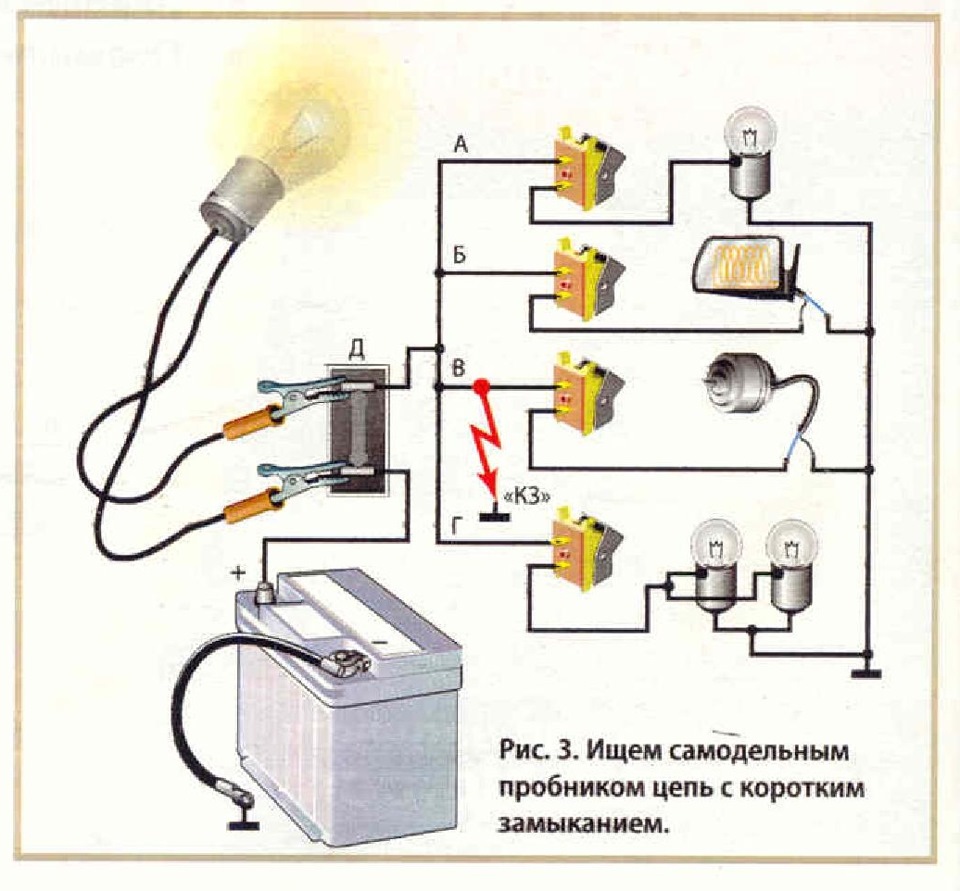

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

• мультиметр переключается в режим измерения напряжения;
• один щуп цепляется на минус АКБ или массу автомобиля;
• другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Напряжение в проводном радио

Для подвода к радиоточкам абонентов напряжение фидерной линии посредством набольших (размер литровой банки) трансформаторов понижается до 30 Вольт. Трансформатор может располагаться, как на трубостойке, так и внутри здания.

Линия радиофикации напряжением 30 вольт называется абонентской и имеет свои отличительные особенности. Абонентская имеет чисто распределительный характер и по правилам каждое ответвление должно осуществляться через ограничительный резистор и количество абонентов ограничено мощностью трансформатора.

Резисторы (ограничители) в частном секторе, как правило, размещаются на опорах возле изолятора, и изоляторы имеют специальную форму (три шейки).

Схемы и способы радиофикации зданий

Самая распространённая схема радиофикации зданий.

Схема радиофикации c полным набором ограничителей.

Типичное сопротивление резистора-ограничителя около 300 ОМ, но «около» врьируется в довольно больших пределах

В многоквартирных домах ограничительные резисторы размещаются в разветвительных коробках имеющих сокращение УК, откуда словечко «укашка». Существует вариант размещения ограничительного резистора в абонентской розетке, что довольно часто используется в радиофикации офисных зданий.

В раскрытрой коробке справа видны маленькие резисторы ограничители.

Укашки (УК-2Р) установленные в электрической нише.

Верхнее подключение — линия, справа и слева отводы на квартиры абонентов

Укашка (УК-2Р) — правильное включение с самой распространённой схемой на два абонента.

Розетка радиофикации (радиоточка) с ограничителями

Вариант радиофикации офисов, когда разветвление с помощью укашек невозможно. Не пользуется популярностью у эксплуатации из-за доступности для «умельцев» ограничительных резисторов и как следствие возможности закорачивания линии. Укашка (УК-2Р) как ставится в электрической нише или в слое штукатурки в коридоре и не так доступна для неспециалистов

Стоит заметить, что существует практика соединения абонентов напрямую без ограничителей. Как правило, это добавляет проблем эксплуатации в случае короткого замыкания на вводе абонента или даже при переделке абонентом радиоточки (удаление трансформатора). Вся линия оказывается закороченной, и найти такое короткое не всегда просто, приходится последовательно отключать абонентов, пока не будет найден закороченный провод.

Абонентская проводка может быть выполнена как телефонной «лапшой» (ТРП) или спецефичным для радиофикации проводом ПТПЖ 1х2х0,6 (ПТПЖ 1х2х1,2) с жилами из железа.

Схема проводного однопрограмного радио (радиоточки) проводной радиофикации

Некоторые нормы и правила из «Руководства. » к этой теме:

Советские радиорозетки

Вряд ли найдётся хоть один советский человек, не знакомый с этими изделиями завода «Карболит». Радиоточка (понятие, само по себе на сегодняшний день уже нуждающееся в разъяснении) была практически обязательным атрибутом любой советской квартиры и входила в «джентльменский набор» слаботочных подключений, также включавший кабель телевизионной антенны и телефонную линию. Но если в очереди за правом обладать последней часто нужно было стоять годами, то с радио и телевидением как раз проблем не было, ибо в отличие от телефона они являлись средством общения не между гражданами, а государства с населением. Чему по понятным причинам придавалось особое значение.

Конструкция розетки предельно проста: цельнокарболитовый корпус с закреплённой на нём парой расклёпанных контактов. На контактах левой розетки, кстати, можно отчётливо разглядеть лого другого предприятия – возможно, именно оно и было официальным производителем (сборщиком) конечного изделия. Крепление розетки к стене осуществляется двумя длинными шурупами, пропускаемыми прямо через отверстия в лицевой части. За счёт своей своеобразной формы эти розетки, как никакие другие, напоминают свиные пятачки . Выведенные наружу латунные контакты никак не защищены от прикосновения, но в данном случае это и не требуется, т.к. напряжение в радиосети составляло всего лишь 15В. То есть по нынешним понятиям, перед нами изделие класса III, не нуждающееся в защитной изоляции как таковой.

Экземпляры на фото, очевидно, разных лет выпуска: на первом из них присутствует крупная надпись РАДИО, характерная, насколько я понимаю, для более раннего периода (1950-е?). В дальнейшем её ставить перестали, хотя в остальном конструкция осталась полностью неизменной, и дожила на конвейере как минимум до конца 80-х годов. По крайней мере, на тот момент новую такую розетку ещё вполне можно было купить в магазине «Свет».

Комментарии

В розетке радиоточки точно поболее 12В должно было быть — на нашем абонентском громкоговорителе было указано 30В на задней картонной стенке, в Википедии указывается это же значение, но при подключенной нагрузке. Значит без нагрузки могло и больше быть, или нет? Увы, с радиотрансляционной сетью дома так и не разобрался толком и не поэкспериментировал — в детстве только слушал вечернюю сказку, а немногим позже при прокладывании трубы по стене одного из помещений проводка была оборвана. Сосед попытался отремонтировать, но у него не получилось, сам я тогда еще ничего особо по электрике и светотехнике не делал, а родственникам неработающая радиоточка оказалась не критичной, и поэтому заявление об ремонте не подавалось и вскоре она была как услуга совсем отключена, только телефон остался. Соседи еще пользовались проводным радио несколько лет, позже провода к дому были оборваны, и они тоже от радиоточки отказались. В прошлом году снял со стены распределительную коробку с подпаленными резисторами, откуда выходило три провода радиосети (так называемая «лапша»). Т. е. был общий ввод, а потом провода шли к нам и соседям. Читал, что резисторы нужны для невозможности КЗ сети при корочении проводки у абонента.

Помню, в старом номере «Радио» описывалось, как радиосеть можно использовать для связи (!), когда по ней нет трансляции — достаточно громко говорить в сам приемник, и голос будет слышен в громкоговорителях, расположенных неподалеку. Правда раз при этом не происходит какого-либо усиления, то видимо предпологалось в динамик не говорить, а прямо-таки орать.

Да, в советских радиосетях существовало как минимум три стандарта напряжения: 15, 30 и 120В. По крайней мере, на имеющихся у меня колонках 2К3-7 предусмотрен выбор именно из этих вариантов (методом коммутации первички трансформатора). Однако по домам и квартирам, насколько я понимаю, тянули только первые два варианта — а третий использовался в системах громкого оповещения общественных зданий, вокзалов, станций метро и т.п.

У нас в квартире каким-то чудом радиоточки никогда не было, говорят что предпочитавший «вражеские голоса» дед как-то ухитрился от неё в своё время отказаться. Хотя почти у всех соседей она есть до сих пор. Объясняется это просто: сейчас, чтобы отказаться от радиоточки, недостаточно перестать за неё платить. Нужно куда-то поехать, выстоять там очередь и написать заявление об отказе. В противном случае будет начисляться долг за квартплату. Поэтому многим проще продолжать платить за такую розетку, даже если ею не пользуются, благо это вроде недорого. Но если в советские годы по радиосети передавали аж три канала (один звуковой и два по ВЧ), то сейчас действует только один, на остальных тишина. Буквально на днях проверял у одной бабули.

Вынужден признаться, что давно уже не включал трёхпрограммник, так что сообщение об одной передаваемой программе меня сильно удивило. Специально только что проверил: у меня все три есть.

Вот именно такие розетки для радио и стояли у меня в квартире с постройки. Правда позже я купил более новый абоненский громкоговоритель, с плоской вилкой и в своей комнате розетку заменил на более современную, а позже мы вообще отказались от радиоточки и нам перестали начислять плату за неё, однако она работала по прежнему, аж до 2001 года, а дальше перестала, я слышал что весь дом отключился от неё просто.

На работе, кстати, за неуплату отключили эту радиосеть. А в 90-е ей ещё активно пользовались, поэтому просто был куплен с рук специальный усилитель, к которому подключен приемник Океан, настроенный на то же «радио Маяк», который и обеспечивал работу всей радиосети здания, плюсом полявилась возможность делать свои объявления. Правда последние лет 10 система хоть и работала, но за ней уже никто не следил, а радиоточек в кабинетах оставалась все меньше, и вот только этой весной, буквально несколкьо месяцев назад, при ремонте в этом помещении, усилитель был снят. И его видно стащили строители, так как я его больше не видел. Точно такой же усилитель обнаружился на системе пожарного оповещения. И тоже недавно был заменен на импортный, а старый советский снят и вывезен в утилизацию, хоть и был полностью рабочим. А у импортного, кстати, выходное напряжение 120 В указано, плюс есть просто контрольный маломощный выход на громкоговоритель.

Напряжения вещания были кратны и минимальным стандартом в СССР были не 12, а 15в. Далее кратно — 30, 60, 120, 240, 480 и 960.

В Москве были приняты на распределительном фидере 120 В, а в магистральном 480. В Санкт-Петербурге 240/960. В стояках домов после абонентских трансформаторов соответственно 15 и 30.

Так что в разных городах могло быть по разному.

У нас радиовещание — исторически неотъемлимый атрибут города и в сети присутствуют все три канала.

У нас в квартире стоят такие розетки, радиосеть работает и используется довольно активно. Мало того, я ещё в школьные годы провёл третью розетку в спальню. Там повесил радиоточку с возможностью включения её будильником в нужное время (будильник при этом может и не звонить). На кухне тоже радиоточка, в зале к розетке подключен магнитофон для записи передач.

Проводил эксперименты по питанию от радиосети какой-либо маломощной нагрузки. Думается, в буфере с аккумулятором и импульсным стабилизатором вполне можно организовать запитку трёхпрограммника без сетевого шнура.

Нагрузка должна быть не более 2 вт и сопротивлением не менее 600 ом. На ветке каждой квартиры стоят гасящие резисторы. Их можно перемкнуть, но тогда все эти эксперименты чреваты спаливанием транса на крыше. Например, у нас он один на две парадных.

2 Вт по идее должно хватить для 0,5 Вт на выходе. Будет не особо громко, но достаточно. Главное, от радиосети будет подзаряжаться аккумулятор, который на пиках громкости сыграет роль буфера.

У меня на квартире 1978 года постройки такая была- с надписю РАДИО. Не работала изначально- я мелким долго в ней толку искал. И не было у нас (дом- 48 квартир и раён с, приблизительно, 12 таких домов) даже строчки в книжке на квартплату с намёком на такую опцию. ББСи по ней не предложили бы, а от другова мой отец откозался бы. Мы в эту розетку втыкали ту вилку, которая была на прибор, что простаивал временно, чтобы вилка не завалялась далеко- типа, удобно- и висота под рукой.

У нас в школе в каждом классе были две такие розетки: одна подключена к радиорубке, вторая не знаю куда (наверное, к городской трансляционной сети). Причём розетки были не только чёрные, но и белые, и розовые.

Я такие только в черном цвете видел.

У меня, как пацана 90-х, о проводном вещании своеобразные впечатления. Было оно в каждой квартире/доме, и было в нём три программы: основная — то есть «Радио России» в наше время, «Маяк» и «Юность». Радио это всегда фоном что-то бухтело, и волей-неволей к нему прислушиваешься. О «Радио России» воспоминания особенные. С одной стороны, это именно тот канал, который днями напролёт дул в уши несчастных пенсионеров, внушая им купить чудо-прибор от всех болячек всего за 19999 рублей. С другой стороны, это именно тот канал, который познакомил меня с передачами «Экзотика», «Музыка без слов», «Когда не хватает джаза», «Доктор Блюз» и другими интересными передачами о современной — и не очень — музыке.

Когда в 2011 году я въехал в собственную квартиру, то обнаружил, что разводка радиосети присутствует, в квартире две розетки, а в этажном щитке есть колодка с резисторами, но напряжения нет. Пошёл в управляющую и узнал, что радиоузел в доме есть, он комплектный и исправный, но дом к сети не подключен. Ладно. Написал я заяву в «Ростелеком»: так, мол, и так, до того хочу себе радио из розетки, что кушать не могу. Через время мне позвонил мастер участка «Ростелекома», долго выяснял, для дедушки мне это радио или для бабушки, а потом вскрыл карты и разбил мои надежды вдребезги. Оказалось, что в нашем краю вообще нет радиосети поблизости, ближайший радиофицированный дом находится в километре от моего, соответственно, нужно тянуть линию. И ради одного абонента никто этого делать не захочет, естественно. И надо мне поэтому купить эфирный приёмник и не сношать людям мозги. И пошёл я, печалью придавленный. И с тех пор одиноко торчат в моём доме розетки, и нет в них ни малейшего напряжения.

Всё это тем более грустно для меня, потому как я по совместительству являюсь злостным коллекционером абонентских громкоговорителей, которые также стоят у меня абсолютно без надёжды быть когда-то включёнными в радиосеть. Хоть запускай себе эту сеть в рамках своей квартиры.

Наша пятиэтажка была вполне себе радиофицирована, и вроде бы подводящие фидеры РТС виднеются над ней до сих пор. Однако каким-то чудом нашу конкретную квартиру сия чаша миновала: у нас не было ни ввода радиосети, ни традиционной розетки на кухне. Возможно, право на свободу прослушивания радио отвоевали себе ещё предыдущие хозяева квартиры, которые жили в ней до нас всего несколько лет.

В конце 80-х я увлёкся строительством собственных радиоприёмников, первыми из них были детекторные (БЕЗ электропитания, что на сегодняшний день само по себе уже звучит как фантастика). Для этого пришлось из окна закинуть антенну на ветку ближайшего дерева, а заземление аккуратно проложить под всеми коврами и плинтусами прямо до труб в ванной (т.к. батарей и прочих заземлённых конструкций в квартире не было). И вот что занятно: все собранные мною приёмники в основном ловили. Первую программу Всесоюзного радио, причём с ломовым уровнем и практически независимо от настройки Причём у соседа, который был далёк от электроники и собрал приёмник по схеме (Антенна) — (Наушники с параллельно подключённым диодом) — (Заземление), оно тоже ловилось вопреки всякой логике!

Только потом я уже понял, что это наверняка был один из каналов проводного вещания (вероятно, из «бонусных», т.е. передававшихся по высокой частоте). Так как фидеры РТС шли между домами практически параллельно моей (и соседской) антенне, а находилась она всего несколькими метрами ниже (на предпоследнем этаже). Т.е. получался как бы такой вот воздушный трансформатор.

Само радио, кстати, было довольно неплохое – молодёжно-оптимистическое, в духе тех времён, очень нравилось под него засыпать и просыпаться, просто ложась ухом на наушник. Передавали и музыку, и интересные передачи про знаменитых людей и новинки кино. Сам приёмник был сделан в коробке от спичек и прятался где-то в изголовье кровати. Работало всё круглосуточно, ибо Халява! Что тоже было по-своему прикольно.

Окончательно я демонтировал я этот приёмник вместе со всеми проложенными в детстве электропроводками только при ремонте в 1998 году. Хотя на тот момент много лет он уже не использовался.

У нас роль такой вездесущей станции исполняла радиостанция «Чечня Свободная», которую можно было поймать, даже ткнув пальцем во вход какого-нибудь чувствительного усилителя. А на самопальные приёмники, как детекторные, так и прямого усиления, она ловилась железно и с отличным качеством. Сейчас уже нет, проверял.

И с тех пор одиноко торчат в моём доме розетки, и нет в них ни малейшего напряжения.

Всё это тем более грустно для меня, потому как я по совместительству являюсь злостным коллекционером абонентских громкоговорителей, которые также стоят у меня абсолютно без надёжды быть когда-то включёнными в радиосеть. Хоть запускай себе эту сеть в рамках своей квартиры.

Можно свой трансляционный усилитель найти на барахолке или авито, да подключить его к квартирной радиосети. Отключить её от ввода с подъезда только, чтобы по всему дому не транслировать, а то обвинят в пиратстве ещё . Именно так у нас было сделано на работе, когда в 90-е нас за неуплату отключили от проводного вещания на предприятии, с денгами тогда был напряг, зарплату годами не платили людям. Был откуда то найден ещё советский трансляционный усилитель, подключено все это на стояк вместо штатного ввода и радиосеть здания использовалась в штатном режиме, а сигнал брался с приемника Океан, поставленного в «радиорубку» — подсобку, где тогда сидели мужики из инженерной службы. Настроено это было по началу на тот же «Маяк», позже станции менялись, правда желающих слушать это становилось все меньше и меньше, в каждом кабинете появляись компьютеры, а позже и вообще разные гаджеты электронные у всех повились и все стали слушать что хотят. С появлением своего радиовещания появилась и возможность делать свои информационные вставки, например о собраниях разных и прочие подобные. Это не было настоящим вещанием собственного радиоузла, как в школах или на заводе, где я работал, со своими ведущими и передачами по расписанию, мало того — в последние годы никто даже не следил за состсоянием всего этого, и вот буквально полтора года назад, при ремонте этой каморки, все оборудование наконец было отключено, после чего усилок бесследно пропал, вероятно стащили строители зачем то, а приемник Океан уехал на дачу, обратно к своему владельцу, инженеру, который его в 90-х и притащил из дома. Сейчас розетки до сих пор везде есть, но без напряжения. Так же в обоих зданиях у нас брошена сеть для проводных часов — мастер-часы в специальном помещении в подвале и ведомые часы в каждый кабинет. В двух зданиях в строительном плане это все было, но сеть так и не была запущена, даже оборудование закуплено не было, а вот розетки везде были смонтированы и проводка под это проведена строителями. Такие часы, кстати, регулярно на барахолках вижу, иногда даже в коробках заводских. Но они сами по себе не работают. Видимо много где по предприятиям их запланировали и закупили, но использовать не стали.

У меня в этом плане богатый опыт: главным образом ради фана (прикола) я запускал у себя на даче и телефонную, и радиотрансляционную, и часовую сети. Инфраструктура была построена исключительно на самодельном оборудовании и «детской» проводке (витые провода, открыто проброшенные по стенам, чердаку и т.п.), оконечная аппаратура была вся заводская, советского производства. И всё это каким-то чудом работало! Последнее, что осталось из всего этого богатства – самодельные первичные часы и одни настенные часы «Стрела», которые работают до сих пор. Остальное благополучно похерено.

У нас на работе всё это имеется) Радиосеть с трансляционным ламповым усилителем (порядка 270-300 точек по предприятию), ещё есть пара запасных — Ишим вроде и ещё что-то. Ввода городского нет, вместо него музыкальный центр в режиме FM-приемника, на котором связистом время от времени меняется станция, плюс подключаемая громкая связь из диспетчерской, только громкая связь кроме радиоточек ещё выводится и на колокольчики по территории. Люди вполне охотно слушают, кстати, и на производстве, и в кабинетах, только по поводу репертуара иногда претензии возникают) Часы тоже работают: в том же помещении, где радиоузел, стоят первичные часы с дублёром, по предприятию — сеть вторичных часов, количество точно не скажу, порядка 25-35 штук.

Когда наше предприятие запустили, на нём в качестве передовой технологии была смонтирована сеть теленаблюдения: телекамеры размером с мою голень с сервоприводами, диспетчерская с телевизерами, тотальный всеобъемлющий контроль!) Конечно же, ввиду трудностей в обслуживании со временем это самое наблюдение было надёжно похерено, сейчас от него нет и следа, а мы себе смонтировали и запустили сеть видеонаблюдения на ip-камерах, которые присоединяются к локалке предприятия. Но одна телекамера у меня на шкафу лежит в качестве экспоната. Была мысля её завести, но раздобыв паспорт на неё, я отказался от этой затеи — на одну камеру обвеса нужно мама не горюй, ещё и паять его..))

Кстати, по поводу производителей: из двух имеющихся у меня таких розеток одна — чёрная — производства Кемеровского завода полимерных изделий, а вторая — белая — производства Корецкого завода пластмассовых изделий. Конструкция абсолютно идентичная этим розеткам.

Уважаемый kaliyuzhniy, не сочтите за наглость мою просьбу показать логотип корецкого завода. Поисковик кроме точки на карте больше ничего не выдает.

Не обязательно 50-е, мне лично попадалась розетка с такой надписью в доме постройки конца 80-х, причём непохоже было, что розетка старая, к тому же сделана была из пластмассы кремового цвета.

А вообще, как устроено было проводное радиовещание? В доме устанавливалась антенна наподобие телевизионной?

Если коротко, то в каждом районе устанавливается радиотрансляционный центр, типа такого:

и оттуда по проводам ведётся вещание нужного «контента». В том числе (и далеко не в последнюю очередь) – оповещений гражданской обороны.

А вообще, как устроено было проводное радиовещание? В доме устанавливалась антенна наподобие телевизионной?

Принцип работы довольно прост, но есть свои тонкости. В каждом городском районе есть несколько усилительных станций. Это, как правило, небольшие здания специального назначения. На них одновременно из радиоцентра приходит по кабельным проводам под землей сигнал. На каждой станции несколько усилительных ячеек и каждая в совокупности со своим повышающим трансформатором выдает сигнал выделенной мощности и напряжением кратным 15. В разных городах оно могло быть разным. В Петербурге всегда было 960 в. Эта линия лекго может достигать более десяти километров в длину. Приходит она на трансформаторную подстанцию, которая, например, может распологаться в технической нежилой квартире одного из многоквартирных домов на первом этаже. Там напряжение понижается до 240 в и несколькими отдельными ветками расходится по крышам домов окрестных микрорайонов. Узнать такое место легко. На крыше такого дома как раз и распологается квадратная или треугольная стойка с изоляторами, от которой в разные стороны расходятся линии проводов. Эти фидеры уже не большие и достигают всего нескольких километров. Как правило, каждая на несколько ближайших домов. Это зависит от размера домов и количества квартир в них. На крыше над каждой парадной дома возле опорной стойки или уже под крышей установлен еще один понижающий трансформатор, который доводит напряжение с 240 до 30 в. Именно оно спускается по стояку и через гасящие резисторы заходит в квартиры. Это вкратце. Тонкости же заключаются в том, что во-первых на каждую трансформаторную подстанцию приходит минимум два магистральных фидера по 960 в и от разных усилительных станций, которые территориально могут распологаться даже в разных районах. Это сделано для того, что бы в случае обрыва одной линии можно было быстро и легко переключить людей на этот резерв. Такая необходимость прежде всего была продиктована обеспечением надежности доведения информации до людей при ЧС. Т.е. по сути все ТП окутаны как бы паутиной приходящих МФ с двух отдельно взятых усилительных станций. Во-вторых, параллельно МФ всегда тянется отдельный провод заземления, распологающийся ниже, который позволяет подмешивать относительно двух проводов МФ сигнал управления, который в свою очередь как раз и позволяет проводить нехитрые релейные переключения на ТП с одного МФ на другой в случае обрыва одного из них. Еще там есть разные звуковые коды, похожие на «пердежь», писки, свисты. Все это сигналы управления переключениями и сбора информации о состоянии линий. Например, для включения всех уличных громкоговорителей на условной улице можно протянуть для них отдельную параллельную линию, которая будет включаться по своему сигналу на ТП, а можно подключить их и к общей абонентской линии, но установив в тех.помещении этого дома блок переключения. Сейчас по моим наблюдениям чаще делают именно так. В целом несмотря на свою «воздушность», если ее сделать один раз качественно, то вся система довольно надежна и работает годами без каких-либо ремонтных работ. Ломаться там практически нечему. Единственное, на старых ветках со временем может ухудшаться прием 2 и 3 программы, работающих на десятках кГц, так как внешняя оболочка стальных проводов медная и при ее окислении контакт может ухудшаться.

Что такое прозвонка и как правильно прозванивать провода, кабели и различное электрооборудование

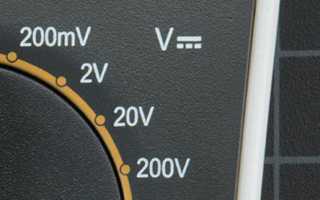

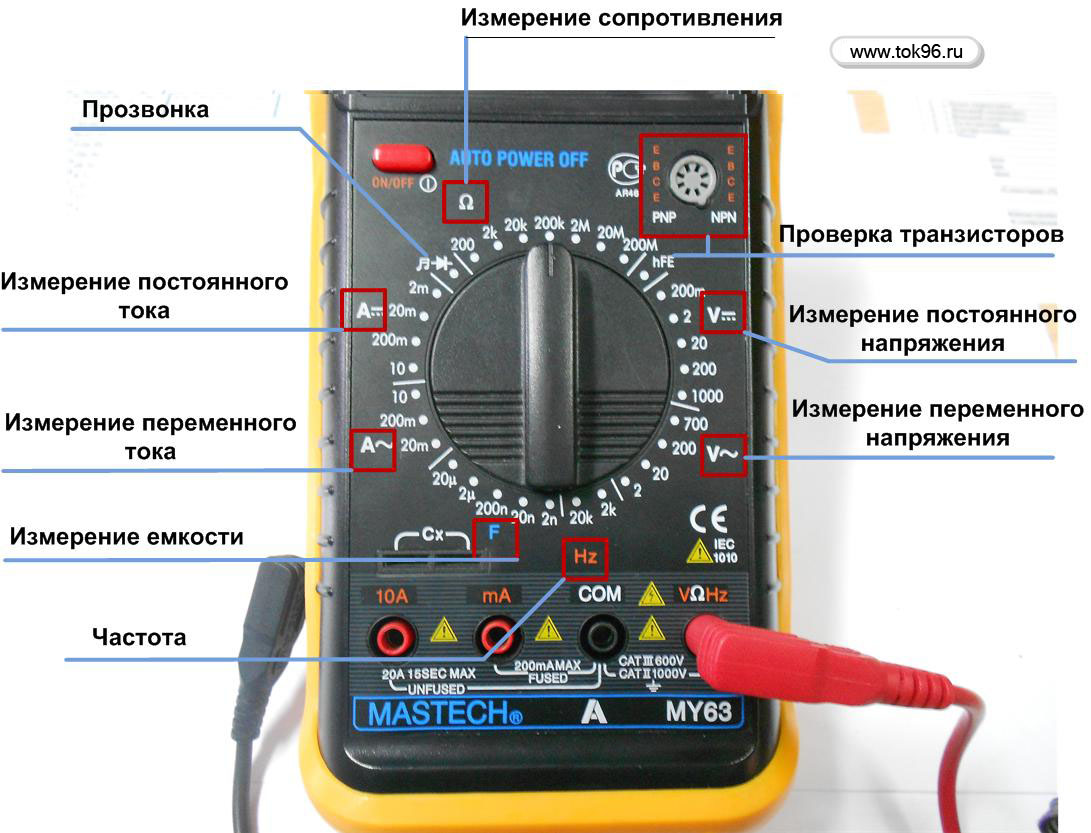

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

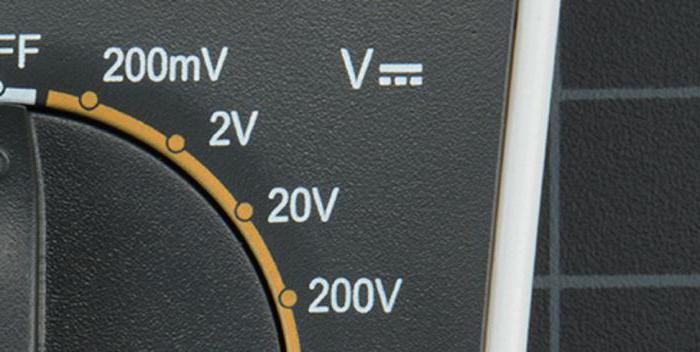

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U — символ напряжения;
• В — обозначает вольты, это тоже мера напряжения;
• I — это ток, при установке ручки на это обозначение будет измерена сила тока;
• А — амперы, мера силы тока;
• Ω, R — символ сопротивления;
• Ом — мера сопротивления, Омы;
• -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Прозвонка проводов мультиметром

Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. статью: → «Как пользоваться мультиметром для чайников?».

Мультиметр GE 2524 в положении прозвонки

Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.

Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.

По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. статью: → «Проверка цепей мультиметром или тестером».

Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт

Программа для проверки доступа к сети Интернет Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

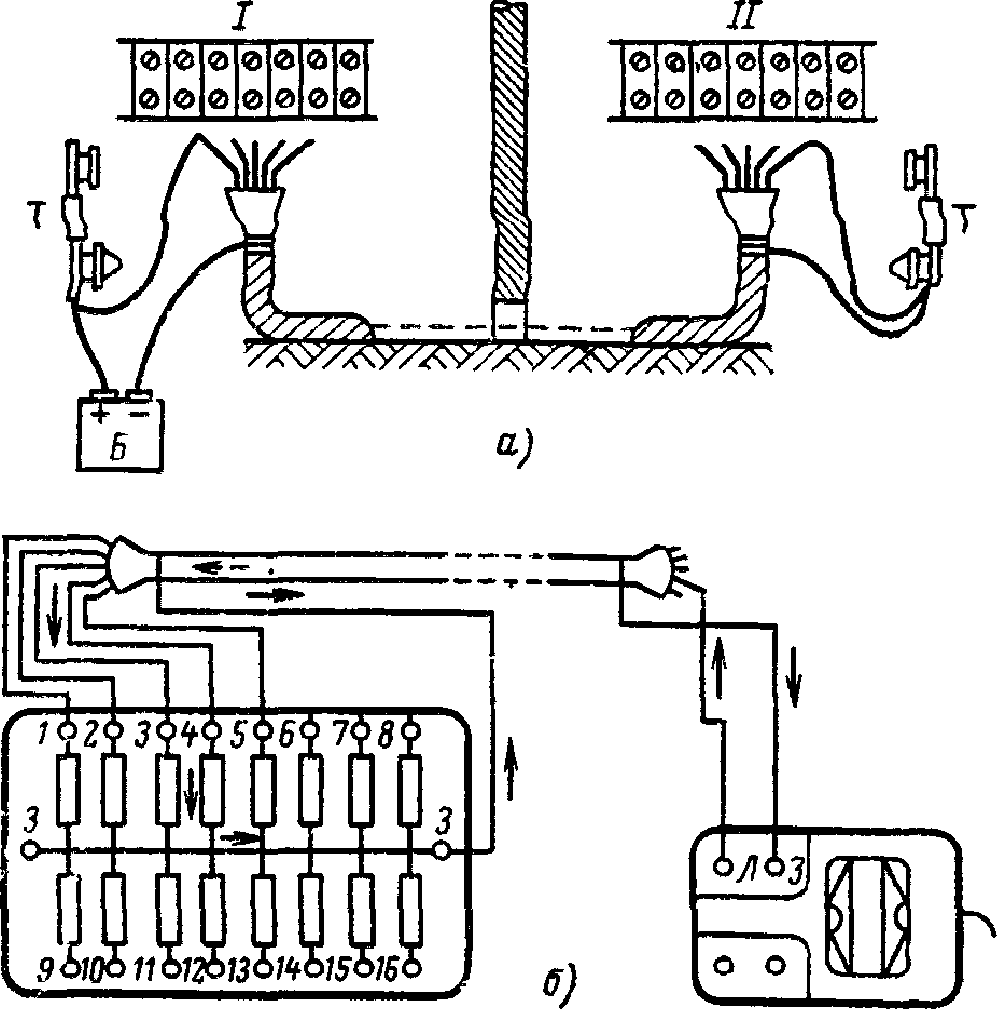

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Приборы для прозвонки кабелей

Для прозвоники проводки существует несколько приборов, благодаря которым можно выполнить поставленную задачу.

Существуют приборы серии Е-121, в простонародье его называют Дятлом. При помощи данного прибора можно определить место обрыва скрытой проводки. Производить тестирование электролинии посредством Дятла очень легко. При этом необходимо инструмент вести по стене вдоль электрической сети. Если Дятел издал звуковой сигнал, на этом месте имеется обрыв.

Тестеры способны определить целостность кабеля, а также правильность его соединения. Некоторые виды более дорогих тестеров имеют в своей конструкции встроенный мультиплексор, а также аналого-цифровой преобразователь.

Для прозвонки кабелей применяются тон генераторы. Данные виды могут более точно определить место обрыва и установить расположение скрытой проводки. При этом генератор работает в обесточенной сети, в противном случае прибор может выйти из строя.

Приспособление способно тестировать различные виды кабелей: начиная от многожильных силовых и заканчивая тоненькими радио проводками. Однако тоновые генераторы не могут определить правильность подсоединений в электрической сети.

Также прозвонить электрическую цепь можно посредством телефонных трубок или трансформатора.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус

Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства. Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции

Для предотвращения поражения электротоком, нагревательный элемент нужно заменить

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Фазировка кабелей

Фазирование – это возможность определить, в каком порядке чередуются фазы при параллельном подключении. Это необходимо для того, чтобы избежать короткого замыкания. Ведь для того, чтобы надежность электроснабжения повысилась иногда одного проводника недостаточно (или же если мощность потребителя слишком высокая). Чтобы электроустановка работала нормально, параллельно размещают еще провод. При этом необходимо учитывать чередование фаз. Ниже указана схема фазировки:

Фазирование можно сделать несколькими способами: используя вольтметр или лампу накаливания. Вольтметр используется для установок 380/220 В. Методика состоит в следующем: кабель 2 в первой установке подсоединяется благодаря рубильнику, а во второй благодаря вольтметру определяет напряжение между жилой и шиной, к которой планируется ее подключить.

Если напряжение линейное, то у жилы и шины неодинаковые фазы, поэтому соединять их запрещено. Если вольтметр изображает ноль, то это говорит о том, что провод и шина обладают одинаковым потенциалом, соответственно у них одна фаза и их соединять можно. По такой же методике проверяются и другие проводники.

Если вольтметра нет, то фазировку можно осуществить, используя две лампы накаливания, которые соединены последовательно и обладают номинальным напряжением в 220 вольт. Если лампы не светятся, то провод и шина принадлежат к одной фазе.

Также следует учитывать тот факт, что после таких действий на жилах кабельной продукции сохраняется определенное напряжение, которое связано с остаточным емкостным зарядом. Поэтому кабель следует разряжать после очередного прохождения напряжения. Делается это за счет соединения жил с заземлением.

Вот мы и рассмотрели основные способы прозвонки проводов и кабелей, а также приборы, которые могут применяться для такой работы. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Как правильно пользоваться мультиметром
• Что такое чередование фаз
• Как определить короткое замыкание

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Как прозванивать провода

Перед измерениями важно зачистить концы проводов от изоляции и снять окись с жил кабеля. Окись на проводах может иметь высокое сопротивление, которое будет выше предела величины выбранного режима сопротивления прибора, что даст неверные показания

До прозвонки нужно снять с электропроводки напряжение сети, в автомобиле снять клеммы с аккумулятора. Если в цепи прозвонки проводов имеются конденсаторы, тогда их нужно разрядить, накоротко закоротив вывода. Все эти предостережения помогут избежать поломки мультиметра и дадут более достоверные результаты.

Для удобства при прозвонке используют специальные зажимы для проводов — «крокодилы». «Крокодил» одевается на щуп и зажимается на участке провода. Использование таких зажимов увеличивает удобство при работе с проводами, так как освобождаются руки.

Короткие кабели и провода можно прозванивать с одного конца, а длинные провода нужно хорошо очищать от окислов и скручивать между собой с одной стороны. Тогда процесс прозвонки осуществляется только на одной стороне. Прозвонить провода можно и без мультиметра. Для таких целей электрики используют специально сделанную «прозвонку», состоящую из батарейки и лампочки. Также для проверки кабелей и проводов используют звуковой генератор и наушники.

Прозвонка на батарейке с лампочкой

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

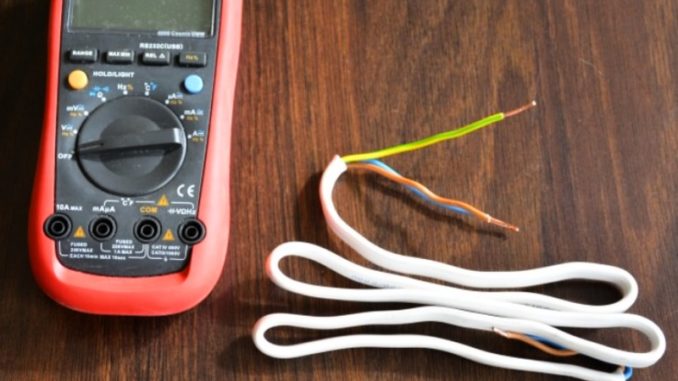

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Какое напряжение д.б. в радиотрансляционной сети?

Кому и зачем нужна домашняя радиоточка в 2022 году?

Посещая различные квартиры, вы наверняка не раз видели странные розтеки с иозгнутыми отверстиями, которые явно не предназначены для типовых вилок. Возможно, такая есть и на вашей собственной жилплощади. Подобные розетки — свидетельство того, что к дому подключена радиоточка. Мало кто знает, кому и зачем вообще нужна домашняя радиоточка в 2022-м году. Настало время разобраться в этом вопросе.

Для чего нужна радиоточка

Радиоточки — одно из многочисленных наследий Советского Союза в российских домах. У радиоточки есть две полезных функции, одна из которых по большему счету утратила свою актуальность, другая остается полезной и по сей день. Первая — это, собственно, сама возможность слушать проводное радио. Да, с развитием телевидения и интернета приемник в доме стал редкостью, но если у вас такой завалялся, то вы можете подключить его к радиоточке и использовать ее по прямому назначению.

По проводам сегодня доступны всего 3 радиостанции: «Радио России», «Маяк» и «Говорит Москва». Они начинаю вещание в 6 утра, а заканчивают в 00:00 по московскому времени. На Новый год, Рождество и Пасху эфиры длятся до 3:00.

Вторая функция радиоточки — это оповещение населения в случае возникновения чрезвычайных ситуаций. Радиоточка полностью автономна и будет работать даже при внезапном отключении электричества. Именно по этой причине госкомиссия отслеживает, чтобы каждый жилой дом был подключен к сетям проводного вещания.

Стоит ли оставлять радиоточку

Несмотря на то, что радиоточка должна присутствовать во всех жилых домах, жильцы имеют полное право отказаться от ее использования. По факту смысла держать радиоточку сейчас мало — любители слушать радио делают это онлайн либо с помощью портативны приемников, а на случай чрезвычайных ситуаций предусмотрены другие, более глобальные системы оповещения. Их сигнал вы точно не пропустите даже у себя в квартире.

Более того, работающая радиоточка — это не бесплатная услуга, с 1-го апреля 2020 года абоненту нужно за нее платить уже 117,96 рублей в месяц. Этим деньгам можно найти куда более достойное применение, например, потратить их на оплату мобильной связи.

Избавиться от радиоточки жителям Москвы и Санкт-Петербурга можно путем подачи заявления в многофункциональный центр:

1. Запишитесь на прием в ближайший МФЦ или воспользуйтесь электронной очередью на месте.
2. Оплатите разовую пошлину за отключение радиоточки Российским сетям вещания и оповещения (ФГУП РСВО). Сделать это можно через банкомат, размер пошлины — 60 рублей.
3. Посетите МФЦ, с собой нужно взять квитанцию об оплате пошлины, паспорт, свидетельство, подтверждающее ваше право на жилье.
4. Заполните заявление на отключение радиоточки. Бланк можно получить на месте или скачать из интернета и заполнить заранее.

СХОЖИЕ СТАТЬИБОЛЬШЕ ОТ АВТОРА

Лучшие смартфоны на процессоре Dimensity 9200. Это самые редкие флагманы

Google «похоронила» Android 4.4 KitKat. На нем работало 30 миллионов активных смартфонов

Посмотрите, как индийские цензоры дорисовали в «Оппенгеймере» черное платье на обнаженной Флоренс Пью

30 КОММЕНТАРИИ

Приёмников ни у кого нет

Уверен, только прояви спрос — и китайцы завалят этими приемниками!

Китайцы в настоящее время их выпускают, как однопрограмные, так и трёхпрограммные. Достаточно зайти на али экспресс. Причём цены не низкие.

Есть отечественные приёмники «Нейва».

Приемники есть, только работает не Радио России, а Вести FM, в городе Протвино Московской обл, наукоград. С ноября 2022г. А хотелось бы Радио России или Маяк

В продаже имеются отечественные приёмники нейва для радиоточек.

В детстве я баловался так: брал микромоторчик и подключал его через пару проводов в радиорозетку. Моторчик начинал воспроизводить радиопередачу. Звук слабый конечно. Лежал так,держа моторчик рядом с ухом и балдел. При этом на кухне был трёхпрограммный приёмник, современный на то время — с электронными часами, таймером,будильником, с возможностью подключения магнитофона для записи радиопрограмм.

Решили проблему? У меня тоже самое в квартире, (в другой локации всё ок. Наводки нет) . Гитара через комбик и ту же звуковую карту ловит радио России. Это ппц. Притом, что в гитаре все экранированно.

А я вот думаю обратно подключить. Когда к бабушке приезжаю, всегда с удовольствием слушаю. Всегда интересно очень.

Аналогичная ситуация. В нашем же нет радио. А вот оказывается оно очень интересное. Ищу способ как сделать радиоточек дома.

В девяностые наша семья отказалась от радиоточки, сейчас я часто задумываюсь о том, что её нужно вернуть.

А я до сих пор с удовольствием вспоминаю о том, что практически все радиопостановки я в детстве слушал именно через радиоточку. До сих пор люблю радиоспектакли. Хоть и слушаю их через интернет. Кстати те кто сейчас технически поддерживают трансляцию, могли бы и интернет радио подключить к ним. На дворе 21 век, а в деревнях и сейчас это единственное средство информации. Хотя бы так скрасить жизнь деревенских пенсионеров.

Автор статьи, что называется, начал «оздравие», а закончил «за упокой»! А именно: вся статья о пользе и даже необходимости домашней радиоточки, а в конце — подробная инструкция о том, как от нее избавиться. Т. е. единственный смысл сей публикации — показать свою эрудицию.

Давно отказался от этой точки, как и от стационарного (домашнего) телефона. Этими услугами никто не пользуется, так зачем они нужны.

))) У Вас завышенная самооценка: Вы — это еще не все. ))

А у меня вообще без моего ведома и без предварительного оповещения прекратили работу проводного радиовещания. Заявки принимали регулярно (на ремонт), но не исполняли. При личном обращении в Ростелеком сообщили, что давно сняли какие-то столбы, какие-то передатчики…., и восстанавливать не собираются. НО при этом регулярно начисляют плату за пользование ею, а за образовавшиеся долги прислали письмо с угрозами передачи моих долгов коллекторам. Это Туас, Краснодарский край.

г. Туапсе! Клавиатура подвела. Прошу прощения.

Написала комментарий, а он исчез… Писала о том, что мне прекратили поставлять эту услугу, но постоянно продолжают начислять абон. плату, коллекорами грозят за неуплату. Город Туапсе.

Встретил радиоточку в новостройке в 2022 году, это какой-то рудимент от которого ни как не могут избавиться. МЧС уже давно все оповещения о чрезвычайных ситуациях присылает на мобильные телефоны, я ни у одного из своих знакомых не видел проводного радио в квартире, как и ламповых телевизоров и т. д. Смысла в этой технологии не вижу и считаю её устаревшей и несостоятельной в 21 веке…

Да, у меня в новостройке 2022 года есть радиоточка. И она даже заработала после того как я обратился в обслуживающую организацию. Санкт-Петербург

Вот если произойдёт какая-то серьёзная чс, в результате которой отключится электричество и связь, посмотрим, как вы будете принимать смс на свой кирпич. Именно проводное радио будет в этот момент продолжать работать.

Была бы бесплатная эта радиоточка — цены бы не было. Или с символической платой в 1р, ну 5р. Или допилили бы социальную розетку- тогда бы с интернетом стоила бы своих денег, которые сейчас платят. А так то же фм(которое, как говорят, рано или поздно умрет), только качественнее по звуку. И реклама таблеток с пропагандой, вместо каких-нибудь модных или качественных кнопок — было бы маяк, орфейили что-то молодежное типа европы+ и ретро фм, было бы лучше.

Оставил точку у себя в новой квартире. Думаю, что это бездумное расточительство — платить деньги за пустомельство типа утренних «Взлетная полоса» и подобных (разницы почти нет), «в качестве рекламы» с продвижением (впариванием) «чудодейственных» от простатита, поноса, запора, суставов и всякого такого «неявляетсялекарственнымсредством» — пишу слитно, потому что в таком темпе произносится эта фраза в конце выпуска (типа мелким почерком), зато в течение выпуска навязчиво, как на сенсе гипноза далдычат номер телефона, по которому можно заказать «щасте» Особое внимание ночным музыкальным программам с участием выражено сатанинских групп. И всё это на как они себя величают «главное радио России» Про экстренные оповещение большие сомнения — после ледяного дождя 2010 года проводное радио не работало более 2 месяцев, перерасчета за непредоставленные услуги не было.

Как проверить радиоточку в квартире

Радиоточка в квартире. Кто еще помнит? А платит за неё? ⁠ ⁠

Счетная палата опубликовала документ удивительной разоблачительной силы — отчет о результатах проверки организации, обеспечивающей проводное вещание и оповещение населения. Судя по выводам аудиторов, государственная структура, управляющая радиоточками в квартирах, дурит нас так, как не сумели бы самые прожженные мошенники.

Попробуйте объяснить молодому человеку, что такое радиоточка. Что это специальная такая розетка в каждой квартире, и через нее можно слушать радио, но не все каналы, а только три: «Маяк», «Радио России» и какой-то местный — в Москве, например, «Говорит Москва».

Молодой человек сразу вас спросит: а зачем их слушать?

Но вы не отвлекайтесь и продолжайте рассказывать, что для того, чтоб их слушать, в эту хитрую розетку надо втыкать репродуктор, антикварную такую штуку, которую можно увидеть в музее и в квартирах совсем стареньких бабушек. В магазинах они уже не продаются, увы. Но можно купить у компании, которая распоряжается радиоточками, примерно за 600 рублей. У нее стратегический запас репродукторов, она не знает куда девать.

Молодой человек, наверняка, опять скажет «а зачем его покупать?» и тут уже окончательно вас поставит в тупик. Вы не сможете ответить, потому что в нынешней жизни радиоточки и репродукторы не нужны.

Тем не менее они есть. И мы за них платим. Я тоже плачу — 112,23 руб. в месяц. За год набегает примерно 1350 руб. При том что я даже не знаю, где у меня эта радиоточка замурована, в какой стене и под какими обоями.

Давно надо от нее отказаться. Но это не так просто. Придется убить неделю, чтоб пройти бюрократический квест. Нет времени им заняться, поэтому я много лет отдаю свои кровные за то, что мне абсолютно не нужно.

Ладно бы только мне. Оно никому не нужно.

В новых зданиях радиоточек нет, я узнавала. Мои родственники живут в ближнем Подмосковье — в многоквартирных домах, построенных в последние пять лет. У них и в платежках нет такой строки.

Если бы радиоточки были действительно необходимы государству для решения каких-то государственных задач, дом без радиоточек не приняла бы приемная комиссия. Проживание в таком доме было бы запрещено. Однако там живут люди, они прописаны, квартиры оформлены в собственность. Проживание им не запрещено, из чего я делаю вывод: для государственных задач они не нужны, эти радиоточки.

Теоретически в них, может, и был бы какой-то смысл, если бы действительно в каждой квартире и каждом офисе висел на стене репродуктор, воткнутый в розетку, и круглосуточно вещал. И тогда все бы сразу услышали, что на нас летят вражеские ракеты. «Воздушная тревога, бегите прятаться в бомбоубежище», — говорил бы репродуктор.

В предвоенные и послевоенные годы так всё и было. Но сейчас-то уже совершенно другое время. Другая жизнь. Другие технологии.

Добровольно никто не станет платить за проводное вещание, когда из каждого утюга можно бесплатно слушать беспроводное. Как было раньше, так больше не будет. Все, конец.

Радиоточки безнадежно устарели физически и морально. Точно так же, как устарели гусиные перья, бухгалтерские счеты, видеомагнитофоны, дискеты для компьютеров, уличные телефоны-автоматы, ламповые телевизоры и много чего еще.

Когда что-то устаревает, оно становится бесполезным. С бесполезным надо расставаться.

Но государство с радиоточками не расстается, продолжая добровольно-принудительно доить через них граждан.

Куда надои идут, на что они тратятся и каким образом?

Благодаря Счетной палате стали известны достоверные данные на этот счет, свидетельствующие, мягко говоря, о непорядочности коммерсантов от государства и отсутствии контроля со стороны федеральных органов исполнительной власти.

Радиоточки в наших квартирах принадлежат не нам, а государству.

Управляют ими коммерческие компании с государственным участием.

Радиоточки Москвы, Санкт-Петербурга и Севастополя переданы в оперативное управление ФГУП РСВО (Федеральное государственное унитарное предприятия «Российские сети вещания и оповещения») и выполняют двойное назначение: а) проводное радиовещание в этих трех городах; и б) оповещение населения о чрезвычайных ситуациях.

Учредители ФГУП РСВО — Россвязь и Росимущество. Они же осуществляют полномочия собственника, то есть государства.

Целью деятельности ФГУП РСВО является извлечение прибыли из госимущества.

В ходе аудиторской проверки Счетная палата выяснила, что почти 80% прибыли РСВО извлекают из абонентской платы за радиоточки, которая взимается с жителей Москвы, Санкт-Петербурга и Севастополя по ЕПД — единым платежным документам, куда радиоточки включаются отдельной строкой.

Подавляющее большинство тех, кто вносит абонентскую плату, как и я, не пользуются радиоточками. Фактически они платят за то, что у них нет сил и времени оформить отказ от пользования радиоточкой, бюрократически затрудненный, как я полагаю, специально, чтоб поменьше народу от них отказывались.

Однако некоторая часть абонентов радиоточки все же, наверно, эксплуатирует. Правда, я лично сейчас таких людей уже не знаю. Но лет десять назад у меня была соседка-бабуля, у которой радиоточка работала постоянно, и я просыпалась утром под звуки гимна за стеной. Та бабуля давно умерла, но, возможно, в Москве, Санкт-Петербурге и Севастополе еще живы подобные ей фанаты проводного радиовещания.

За что платят они?

В отчете Счетной палаты описывается несколько интересных особенностей бизнеса, которым занимается ФГУП РСВО.

Эпизод 1. Взимая абонентскую плату за пользование радиоточками, ФГУП РСВО извлекает прибыль из того, что по закону должно быть бесплатным для населения.

Есть Указ Президента Российской Федерации от 24 июня 2009 года №715, согласно которому радиопрограммы «Радио России», «Маяк» являются общероссийскими, обязательными, общедоступными. Брать абонентскую плату за прослушивание этих каналов — незаконно. Тем не менее, РСВО ее берут.

Эпизод 2. Вторая задача, которая должна решаться с помощью радиоточек, — оповещение населения в случае возникновение чрезвычайных ситуаций.

В соответствии с законом «О гражданской обороне» поддержание в состоянии готовности систем оповещения относится к полномочиям органов исполнительной власти и местного управления.

Абонентская плата за пользование радиоточкой, которую взимает ФГУП РСВО, противоречит закону «О гражданской обороне». Получается, что систему оповещения о ЧС оплачивают не власти из бюджетных денег, а сами люди — из своих личных. Причем в индивидуальном порядке.

Эпизод 3. По идее, оповещения тогда им тоже должны приходить индивидуальные. Кто заплатил — тому пришло. Не заплатил — не пришло.

В таком случае по домам должен был бы ходить монтер и отключать радиоточки за неуплату.

С позиций гражданской обороны, это, конечно, было бы странно и даже дико — оповещать об опасностях только тех граждан, кто платит за оповещения.

Но зато мне, например, было бы очень легко разделаться с радиоточкой. Я бы не платила полгода — и все, меня бы автоматически отключили.

Подавляющее большинство жильцов квартир с радиоточками поступили бы точно также, и РСВО тогда обанкротились бы в момент. Этого они как раз и не хотят. Поэтому и придуман хитрый ход — включить радиоточку в ЕПД, чтоб нельзя было не заплатить только за нее, а за все остальное (вода, газ, тепло) — заплатить.

В отчете Счетной палаты указывается, что за эту строку в ЕПД управляющие компании оставляют себе от 6% до 20% от суммы, которую мы платим за радиоточки. В год, соответственно, до 270 руб. с одной квартиры.

Банк, через который УК переводит оплату за радиоточки ФГПУ РСВО, берет не так много — всего 1%.

В общем, кто только с них не кормится.

Эпизод 4. Аудиторы обнаружили, что ФГУП РСВО не имеет полной информации об адресах, где установлены радиоточки. То есть деньги они собирают, а с каких адресов — сами не знают.

Помимо того, РСВО еще и не отслеживают информацию об управляющих компаниях (ТСЖ, ЖСК), которые не заключали с ними договоры насчет включения абонентской платы за радиоточку в ЕПД.

«Это создает условия незаконного взыскания управляющими компаниями с населения платы за услуги проводного вещания, а также недополучения ФГУП РСВО соответствующих доходов», — отмечают аудиторы.

По мнению аудиторов, управляющие компании могут собирать абонентскую плату и никуда ее не переводить, полностью оставлять себе, если у них нет договора с РСВО.

Этот вариант, однако, кажется маловероятным. Даже самая отвязная управляющая компания не станет так рисковать.

Собирать абонентскую плату за радиоточки, не заключив договор с ФГУП РСВО, она может, конечно. Но только по согласованию с высокими представителями самого ФГУПа. И обязательно будет с ними делиться.

Эпизод 5. По закону «О естественных монополиях» услуги общедоступной электросвязи отнесены к сферам естественных монополий.

Тарифы в этих сферах регулирует государство. Проводное радиовещание — исключение из общего правила. За ростом тарифов в этой сфере государство почему-то не следит, чем ФГУП РСВО с удовольствием пользуется.

«ФГУП РСВО самостоятельно и с произвольной периодичностью утверждает тарифы на услуги проводного радиовещания в целях возмещения затрат и получения прибыли, — отмечают аудиторы Счетной палаты. — При отсутствии государственного регулирования тариф за пользование радиоточкой для населения г. Москвы за последние 6 лет предприятием пересматривался 9 раз и вырос в два раза: с 56,05 руб. до 112,32 руб. (в месяц).

Данные Росстата свидетельствуют об опережающем росте тарифов на проводное вещание относительно тарифов на иные услуги связи в 2014–2017 годах по Российской Федерации: 87% против 13,2 %» (. ).

В дополнение к вышесказанному — несколько картинок из внутренней жизни ФГУП РСВО, характеризующих деловую атмосферу.

Картинка первая про шесть служебных автомобилей. В 2016–2017-м ФГУП РСВО их продало сотрудникам предприятия и близким родственникам без проведения торгов и по заниженным ценам как хлам, который не «на ходу». На самом деле автомобили были в рабочем состоянии.

«Установлено, что реализованные автомобили в период после проведения оценки стоимости и на дату их реализации были на ходу и использовались предприятием для поездок, что подтверждается путевыми листами», — отмечает Счетная палата.

Ущерб, нанесенный предприятию, оценивается в 2,26 млн руб.

Чтобы самим себе продать хорошие авто по цене утиля, хранители радиоточек пригласили оценочную фирму, которая на тот момент не имела права работать. У нее не было необходимых документов, она шла к ликвидации и могла оценивать что угодно и как угодно.

Ну а дефектные ведомости с несуществующими дефектами составила комиссия под председательством и.о. начальника автобазы РСВО. Утвердил их начальник административно-хозяйственного управления.

Картинка вторая про бывшего генерального директора ФГУП РСВО, который в отчете Счетной палаты называется первой буквой его фамилии З., но, воспользовавшись Интернетом, не сложно узнать, что имеется в виду Игорь Зорин.

В 2016-2017 годах, когда он занимал должность гендиректора, РСВО заключили три договора с компанией ООО «НОРД-М» на модернизацию и техобслуживание — в общей сложности где-то под 300 млн руб.

Конкурент на торгах у «НОРД-М» был всего один, причем «свой»: «Предложения были направлены на создание видимости конкуренции при ее фактическом отсутствии и обеспечивали победу заранее определенному участнику», — констатирует Счетная палата.

В мае 2017-го центр антикоррупционных исследований «Трансперенси Интернешнл» обнародовал информацию о том, что у Игоря Зорина, оказывается, на 9 млн долларов квартир в Майами. В декларации о доходах он их не указывал. Приобретены они через иностранные компании, которыми Зорин, как глава госпредприятия, управлять не имел права.

В ходе проверки Генпрокуратуры эти данные подтвердились, и 28 сентября 2017 г. Зорин был снят с должности «в связи с утратой доверия». Но это не конец истории.

Как выяснила Счетная палата, 23 ноября 2018 г. Игорь Зорин стал единственным учредителем ООО «НОРД-М» и по сей день им остается.

Картинка третья про зарплаты сотрудников ФГУП РСВО.

Их штатная численность — 2155 человек. Не знаю, что именно они делают. Ни один ко мне в квартиру ни разу не заходил, чтоб проверить или хотя бы найти свою кормилицу — радиоточку. Но получают они неплохо.

По данным Счетной палаты, среднемесячная заработная плата работников (без учета заработной платы руководства) в 2017 году составляла 66 125,6 руб., в 2018 г. — 74 180,7 руб.

Есть положение правительства: у руководящих сотрудников ФГУПов зарплаты не могут быть выше восьми среднемесячных зарплат работников. Однако РСВО положенную кратность не соблюдают.

В 2018-м и.о. гендиректора получал в 10,38 раза больше среднемесячной зарплаты сотрудника — 770 тыс. руб. в месяц, а главный бухгалтер — в 8,12 раза больше, 602 тыс. руб. в месяц.

И так там у всех руководителей.

Директор по экономике и финансам получал в 2018 г. 8,98 среднемесячных зарплат одного сотрудника — 666 тыс., директор по административно-правовым вопросам — 675 тыс., директор по организационным и имущественным вопросам — 613 тыс. руб.

Вот казалось бы, ну что можно поиметь с обрывков проводов под плинтусами и замурованных розеток советских времен? Мертвые, безмолвные пережитки прошлого. Грош им цена.

Ан нет. Эти пережитки прошлого, как видите, приносят правильным людям хорошие деньги, которых хватает на кусок хлеба не только с маслом, а даже с икрой.

У ФГУП РСВО есть альтернатива — ПАО «Ростелеком». Тоже компания с госучастием (43% акций принадлежит государству), но не унитарное предприятие, а акционерное общество.

«Ростелеком» оказывает услуги проводного вещания в 61 регионе.

В отчете Счетной палаты приводятся данные по этим регионам, которые объективно показывают, как падает востребованность радиоточек.

«С 2016 по 2018 год абонентская база «Ростелеком» снизилась на 18,1%. Доля домохозяйств, обеспеченных проводным вещанием, в 61 субъекте Российской Федерации на 1 января 2019-го не превышала 5,8%. Максимальное количество абонентов проводного вещания находилось в Свердловской области: 32,5 тыс. абонентов, или 2,1% домохозяйств, обеспеченных проводным вещанием.

Рентабельность проводного вещания «Ростелеком» в 2018-м составила (-)30%.

ПАО «Ростелеком» не планирует развитие данной услуги в 2019 году».

А ФГУП РСВО планирует, почему нет.

Впрочем, хорошие новости тоже есть. ФГУП РСВО ждет реформа. Предприятие в ближайшие годы должно быть приватизировано. Оно превратится в акционерное общество с участием государства — такое же по организационной форме, как «Ростелеком».

Чтобы было что приватизировать помимо древних радиоточек, Россвязь в прошлом году передала ФГУП РСВО 85 объектов недвижимого имущества общей стоимостью 1,753 млрд руб. — в том числе гостинично-ресторанные активы, которые вообще-то не являются профильными для предприятия и приносят сплошные убытки. В минувшем году РСВО из-за них даже ушли в минус.

По закону все ФГУПы должны перечислять в федеральный бюджет 25% годовой прибыли. Раньше РСВО так и делали. Но поскольку в 2018-м у них прибыли не было, то и в 2019-м перечислять 25% не планируется.

В общем, статью надо заканчивать, но у меня нет приличных слов, чтобы подвести черту. Поэтому вот «политкорректная» цитата из отчета Счетной палаты, пусть она и завершит:

«Расходы по оповещению в случае возникновения чрезвычайной ситуации ФГУП РСВО перекладывает на население.

К приватизации ФГУП РСВО не готово, а закрепление за предприятием дополнительных активов сделало его убыточным.

Выявлены признаки картельного сговора и злоупотребления должностными лицами своими полномочиями».

Запилить такую простыню гораздо сложнее чем отключить радиоточку.

А мне нравилась радиоточка. В детстве на кухне под ретранслятором сидел. Бормочет еле слышно, а ты еще спишь, но уже завтракаешь перед школой. Класс!

В прошлом году я написал заявление на наш радиоузел чтобы точку отключили и больше не начисляли плату за нее. Заяву приняли, плату действительно перестали начислять, а точка до сих пор так и работает )))) Видимо про нее просто забыли, или мастер которому было поручено ее отключить забил болт. Я вот думаю — а с электричеством и водой такое прокатит?

На счет того, что в новых домах радиоточек нет, нифига. В спб говорили про дома 2012 года сдачи с радиоточками. В некоторых городах до сих пор в новые дома их ставят

Нарушений на 17,5 миллиарда: кто в Петербурге больше всех тратит «не туда»?⁠ ⁠

Ежегодный отчет аудиторов обернулся сенсацией. Сумма неэффективных расходов чиновников культурной столицы оказалась выше, чем выделяется на содержание объектов культуры.

Сенсацией обернулся ежегодный, рутинный во многом, отчет главы Контрольно-счетной палаты перед петербургским парламентом. Выяснилось, что за прошлый год 17 с половиной миллиардов бюджетных рублей ушли «не туда».

Не сказано «разворовали», формулировки мягче: нецелевые и неэффективные траты. Но, чтобы понимать, 17 с половиной миллиардов рублей — это больше, чем культурная столица тратит на содержание всех учреждений культуры.

Куда ушли деньги и кто виноват? — разбиралась корреспондент МИЦ «Известия» Марина Кравцова.

Контрольно-счетной палаты Санкт-Петербурга выпустила даже брошюры, где в диаграммах расписали — на что пошли бюджетные деньги. Составили даже антирейтинги объектов контроля. Первое место по нецелевому использованию бюджетных средств досталось фонду — региональный оператор капитального ремонта. Не по назначению потратили 120 миллионов рублей. А в общей сложности нарушений в работе фонда насчитали почти на четыре миллиарда рублей.

В 2019 году к фонду уже были претензии, но тогда руководитель заверил, что даже обыски в его офисе — это исключительно рабочий момент.

Совпадение ли, но прямо в момент отчета главы Контрольной-счетной палаты пришли известия о том, что бывшего директора фонда Дениса Шабурова задержали. А нынешний только что успел покинуть свой пост.

Второй в антирейтинге нецелевого расходования бюджетных денег оказалась Дирекция по управлению спортивными сооружениями. Здесь почти сотня нарушений на два с лишним миллиарда рублей.

Чиновникам и менеджерам все-таки приходится отвечать — по итогам проверок взыскания коснулись 65-ти функционеров, 19 из них уволили.

А у Контрольно-счетной палаты в планах побить нынешний рекорд. И новым лидером по растратам могут признать крупнейшую теплоэнергетическую компанию Северной столицы.

Жалобы на энергетиков в Петербурге не прекращаются даже с приходом тепла — забыли отключить батареи в мае, когда за окном плюс 27 градусов по Цельсию. И неспроста суммы в квитанциях за отопление контролеров удивляют так же, как и жителей. В ГУП ТЭК заверяют — итогов проверки еще не видели, но готовятся ответить за каждый рубль.

Всего за прошлый год Контрольно-счетная палата Санкт-Петербурга насчитала нарушений на 17 с лишним миллиардов рублей. В этом, по предварительным оценкам, сумма может оказаться больше в разы только за счет одного предприятия-нарушителя.

Ответ на пост «Счётная палата нашла в “Роскосмосе” нарушения на 30 миллиардов рублей за 2020 год»⁠ ⁠

Счетная палата не выявила нецелевых трат бюджета у “Роскосмоса”

“Роскосмос” стал намного внимательнее относиться к своей финансовой дисциплине, в 2020 году нецелевого использования бюджетных средств не обнаружено, заявил глава Счетной палаты Алексей Кудрин.

“В этом году также есть нарушения в работе “Роскосмоса”, у нас постоянно идёт мониторинг. Вместе с тем отмечу, что “Роскосмос” стал намного внимательнее относиться к своей финансовой дисциплине,” – сказал он, выступая в Совете Федерации.

“Сегодня это в основном нарушения, связанные с отдельными процедурами, бухгалтерский учётом. Я все-таки скажу, что в последний год мы не нашли нецелевого использования… И не было выявлено таких нарушений, которые требуют специального реагирования правоохранительных органов”, – добавил Кудрин.

Счётная палата нашла в “Роскосмосе” нарушения на 30 миллиардов рублей за 2020 год⁠ ⁠

Об этом сообщил глава ведомства Алексей Кудрин на встрече с президентом Владимиром Путиным во вторник.

В текущем году у ведомства запланированы новые проверки, которых будет около 440, то есть даже больше, чем было. Кроме того, по словам Кудрина, Счётная палата утвердила новый стандарт так называемого стратегического аудита, который шаг за шагом строго по нормативам должен выявлять эти системные проблемы.

Отметим, что в 2018 году Счётная палата признала «Роскосмос» рекордсменом по нарушениям в сфере финансов — 40% нарушений, выявленных в стране, пришлись именно на «Роскосмос» на сумму в 760 млрд руб. Кудрин жаловался, что у госкорпорации много простаивающих и недостроенных объектов, которые стоили больших денег, и уже тогда появилась информация о многомиллиардных нарушениях.

Лес рубят- щепки летят⁠ ⁠

Председатель Счетной палаты Красноярского края Татьяна Давыденко дала откровенное интервью московскому журналисту Андрею Караулову. Поводом для этого стали угрозы в ее адрес и заявление на нее в прокуратуру от главы Минлесхоза Маслодудова – чиновник, а в его лице, очевидно, и губернатор, решили так ответить на проверку Счетной палаты, ФСБ лесной отрасли, вскрытие вопиющих нарушений, воровства и коррупции. Счетной палате по заказу сверху предстоит пройти комплексную прокурорскую проверку – это первый подобный случай в России.

Губернатору Александру Уссу оказались не по душе последние расследования Счетной палаты. В них делаются выводы о мутных схемах теневой экономики, а также о неэффективной работе команды губернатора.

Татьяна Давыденко полезла со своими проверками туда, куда соваться было опасно. «По совпадению» после того, как Усс стал губернатором, началось реформирование системы продаж леса, да так, что лесные ресурсы стали уходить по 1 рублю за кубометр фирмам, чью аффилированость еще предстоит изучить. Многие нити ведут в Москву.

Губернатор Александр Усс прокомментировал интервью Татьяны Давыденко, заявив, что оно его обескуражило. Усс считает, что поводов для драмматичной оценки ситуации в лесной отрасли нет и их не было два месяца. Проверки идут и “оснований, чтобы рвать на груди рубаху, ни у кого нет. во всех этих вопросах есть, кому разбираться”.

В тоже время глава региона не договаривает, что отчет Счетной палаты по лесной отрасли был готов еще в декабре 2018 г., однако руководство края его отложило в долгий ящик — не выносило на публичное обсуждение Заксобрания, чтоб скандал не вылез наружу до окончания Универсиады. При этом остается непонятным, в чем еще нужно разбираться, когда проверка аудиторов и ФСБ раскрыло схемы воровства.

Опубликована вторая серия интервью с Т.Давыденко На канале Андрея Караулова появилось новое видео Татьяна Давыденко и Андрей Караулов встретились для разговора на следующий день после выступления первой на сессии Заксобрания края. Видео начинается с того, что председатель СП благодарит журналиста за вышедшее интервью, и за то, что Караулов выполнил обещание и передал документы президенту. А.К. — Как отреагировал А.Кудрин, глава Счетной Палаты России? Т.Д. — Пока никак.. Далее Татьяна Алексеевна поделилась своим разочарованием: Я-то ожидала, что когда вся эта информация прозвучит, то со стороны власти, правительства, будет разработан целый комплекс действий, по изменению этой ситуации. А.К. — Усс пригласил вас для разговора? Т.Д. — Мы не стали рассматривать эти вопросы на президиуме у губернатора. А.К — Почему? Т.Д. — Ну, мне сложно сказать.. “Власть должна как-то отреагировать и начать действовать! По идее, что должна была сделать власть, да немедленно сделать три вещи. Первая — возобновить лесничество. Есть 1400 сотрудников, а нужно 5-7 тысяч, дать зарплату, технику. На это нужно всего 4-5 млрд. рублей. Нужно менять систему, а такого желания у власти нет”, — завила Татьяна Давыденко. Далее Татьяна Алексеевна говорит, что властей больше волновало почему и зачем она дала интервью, а не те цифры, которые она озвучила. Так же, председатель СП добавила, что после первого интервью получила очень много звонков от жён лесников, которые говорили ей, что “устали жить в рабстве”. Татьяна Довыденко сообщила, что в данный момент Прокуратура проводит проверку, но не хищений, о которых рассказала Счётная Палата, а то, как Счётная Палата всё это проверила. Татьяна Алексеевна добавила, что ей позвонил Митрополит Красноярский и Ачинский Пантелеимон, благословил и сказал “Мы с вами”. Напоследок Т.Давыденко сказала: “Дальше будет Универсиада. Поверьте, там тоже есть о чем поговорить”.

РЕМОНТ РАДИОТОЧКИ

В наш век, когда передовые цифровые технологии достигли невероятного размаха – интернет, мобильники, спутниковое телевидение, не стоит забывать и про старую добрую советскую технику, которая хоть и не может похвастаться таким функционалом, зато по надёжности, сроку службы и эксплуатации уделает любой айфон в 10 раз! Люди старшего поколения не ведутся на новомодные игрушки, а по старинке пользуются простыми девайсами: дисковым телефоном, трансляционным радиоприёмником… О последнем и пойдёт здесь речь. Соседка пенсионерка принесла на ремонт трёхпрограммную радиоточку Закарпатье ПТ-301, которая случайно свалилась со стола и перестала работать. Помочь уважаемому человеку дело благородное, поэтому сразу отправляюсь на ремонт.

Наша промышленность выпускала несколько десятков моделей похожих радиоточек. Все их схемы и конструктивные особенности довольно стандартны. Во всех моделях имеется 3-х кнопочный переключатель программ с зависимой фиксацией. Установлены три регулятора чувствительности программ на переменных резисторах. В большинстве моделей трёхпрограммных радиоточек есть маломощный блок питания на напряжение до 9 В, выполненный на трансформаторе со средним выводом вторичной обмотки и выпрямитель по двухфазной схеме на двух диодах типа КД105Д. Если в УНЧ применен усилитель типа К157, то выпрямитель двухполярный на диодном мосте типа КЦ402Б или 4-х КД105. Для фильтрации выпрямленного напряжения установлены электролитические конденсаторы небольшой емкости (имеет смысл увеличить).

Для звукоизлучения применены широкополосные динамические громкоговорители типа 1ГД-52 с мощностью 1 Вт. Было бы лучше заменить их динамическим громкоговорителем мощностью в 2…3 Вт с аналогичными размерами, но имеющим больший рабочий диапазон. Например громкоговорителем 3ГДШ-38Е с рабочим диапазоном 80…12500 Гц, который применялся в лампово-полупроводниковых телевизорах серии “Электрон”, но я немного отвлёкся – по привычке потянуло на HI-FI.

Учитывая падение приёмника, наиболее вероятный дефект – обрыв где-то чего-то. Прозваниваю мультиметром контакты вилки радиолинии – глухарь. Буду вскрывать корпус и мерять уже внутри.

Прозвонка провода линии показала норму, регулятор громкоти исправен, динамик тоже рабочий, а вот развязывающий трансформатор ТПТ-1 даёт проводимость только на вторичке. Первичная обмотка, подключаемая к радиосети не звонится. Как и предполагалось имеется обрыв тонкого провода 0,15мм при его падении и встряске.

Обрыв естественно возле ножки (2), которым трансформатор паяется на плату. Внимательное изучение с увеличительным стеклом это подтвердило. Теперь есть два варианта: заменить его на аналогичный (попробуй найди) или ремонтировать этот. Иду по второму пути. Аккуратно надрываю внешнюю картонную изоляцию трансформатора и тонкой иглой отгибаю оторванный от ножки проводок. Залуживаю на пару миллиметров и паяю его к куску полумиллимитрового провода, припаянного к плате с другой стороны. Для жесткости и надёжности можно залить термоклеем.

Вот и всё. Теперь прозвонка вилки показала сопротивление 860 Ом, что является нормой. Включаем в радиолинию – всё работает. На ремонт радиоточки понадобилось пол часа работы. Денег конечно брать не стал, а вот от чая с яблочными пирожками не отказался.

Пять современных тенденций проводного радио: как я начал его слушать и чуть не стал радиохулиганом

Почему даже сегодня проводное радио может быть интересно слушать не только пенсионерам.

К 2020-м годам проводное радиовещание стало создавать больше проблем, чем преимуществ. Высокоскоростной интернет, мобильные приложения и социальные сети, казалось, позволили списать устаревшую технологию в утиль. Для многих проводное радио стало уже чем-то вроде музейного экспоната — наряду с кассетными магнитофонами и компьютерными дискетами.

Если вам сейчас больше 30 лет, то вы наверняка помните, что такое радиоточки, во многих домах и сейчас можно встретить работающие приёмники. Как правило, на кухне или в коридоре стоит такая коробка и периодически «бубнит» что-то, как будто себе под нос.

В 2021 году у проводного радио миллионы активных абонентов в России, многие из которых среднего возраста. Они объединяются в социальных сетях вокруг любимых радиостанций, интересуясь технологиями, которые применялись в проводном вещании. Сервис жив, несмотря ни на что, хотя уже и не так популярен, как ранее.

Проводное радиовещание предвосхитило и частично воплотило в жизнь такие современные явления, как аудиосериалы, подкасты и даже Клабхаус. Рассказываем, как оно живёт сегодня.

19 июля 1918 года Ленин

После окончания Гражданской войны и укрепления власти советское правительство

23 ноября 1924 года в СССР начала вещание Радиостанция имени Коминтерна. Так открылась Первая программа Всесоюзного радио — до 1990 года самая мощная радиосеть в мире. К 1928 году в стране работали уже 65 радиовещательных станций и 70 тысяч радиоприёмников; к 1937 году число приёмников превысило 320 тысяч, а СССР вышел на первое место в мире по числу переданных радиограмм.

Массовую радиофикацию остановила война. Политбюро ЦК ВКП(б) 25 июня 1941 года постановило гражданам сдать эфирные радиоприёмники всех типов «на временное хранение, до окончания войны». Учреждениям разрешалось включать радиоустройства «исключительно для коллективного слушания радиопередач в строго определённые часы». Нарушители подлежали уголовной ответственности «по законам военного времени».

Таким образом, в годы войны проводное радио стало единственным источником информации для населения. Всеобщую известность и необыкновенную популярность в это время заработал диктор Всесоюзного радио Юрий Левитан, который регулярно передавал сводки с фронта и приказы командования. Радиоведущего

В марте 1945 года правительство распорядилось вернуть населению изъятые радиоприёмники, одновременно с этим вводилась их поголовная регистрация. В этом же году Всесоюзное радио стало двухпрограммным, а с 1947 года — трёхпрограммным.

Обязательной регистрация радио и телевизоров оставалась до 1 января 1962 года, когда Совет министров отменил это правило. В марте 1964 года правительство

К концу 60-х годов в СССР насчитывалось уже более 40 миллионов действующих радиоточек, а к началу 80-х — более 80 миллионов. Середина 80-х годов — расцвет проводного вещания, оно охватывало до 90% населения. С этого момента начался его медленный, но неостановимый упадок, к 2021 году число активных пользователей радиоточек сократилось до 2-3% жителей.

Для работы в сети проводного вещания повсеместно применялись приёмники двух типов: однопрограмные и трёхпрограммные. Однопрограммные достаточно было включить в розетку радиотрансляционной сети — это позволяло принимать Первую программу. Трёхпрограммные требовалось подключить одним штепселем к радиосети и другим — к электросети общего пользования, так обеспечивалась доступность ещё двух программ.

В 90-х годах Гостелерадио собиралось расширить сетку проводного вещания, введя Четвёртую программу, однако этим планам не суждено было сбыться. Последовавший в 1991 году распад СССР, а также совпавший по времени с политическими процессами взрывной прогресс технологий, привели к утрате интереса к сети проводного радиовещания и, как следствие, её обветшанию и разрушению.

С 1991 по 2000 годы

Сети проводного вещания по всей России, кроме городов федерального значения, власти

Если эти показатели верны, то получается, что к концу 2010-х годов аудитория проводного радио уменьшилась примерно в 20 раз по сравнению с пиковыми значениями 1980-х. Однако сервис не только до сих пор работает, но и насчитывает аудиторию из нескольких миллионов абонентов.

Проводное радио имело ряд существенных недостатков, сказавшихся на возможности конкурировать с другими сервисами. Во-первых, оно работало только на стационарных приёмниках. Во-вторых, они обеспечивали возможность приёма только трёх радиопрограмм. В-третьих, за такое радио взималась абонентская плата.

По сравнению с FM-приёмниками, которые бесплатно и качественно передавали большее количество радиостанций, проводное радио оказалось в проигрышном положении. После начала эры цифровых технологий упадок проводного радиовещания ускорился.

Использование технических средств, не предназначенных для работы на современных сетях связи, приводило к тому, что операторам было проще и выгоднее прокладывать новые сети и использовать контент эфирного радио.

Судьба радиостанций, работавших на трёх кнопках Всесоюзного радио, сложилась по-разному. Первая программа, с 1991 года переименованная в «Радио 1», сначала перешла на трансляцию на третьей (наименее популярной) кнопке, а с 1997 года прекратила работу. Журналистский коллектив ещё несколько лет продолжал выпускать передачи во вновь созданном «Радио 1 Культура» уже только в секторе эфирного вещания, но в 2010 году закрылось и оно.

Третью программу, в 1991 году переименованную в «Радио 2», в том же году убрали из сетки проводного вещания. Радио продолжило вещание в эфире — сначала как станция «Юность», впоследствии как радио «ЮFM». В январе 2014 года станция перестала выходить в радиоэфир, осталась только её интернет-версия. В ноябре 2014 года штат сотрудников сократили, вещание шло в автоматическом режиме с некоторыми перебоями до 2016 года. Фанаты и бывшие работники станции создали несколько неофициальных

Лучше всего сложилась судьба у Второй программы, также известной как «Радио Маяк». Она не прекращала вещание и до сих пор работает на второй кнопке проводного радио.

Таких осталось две: «Радио России» и «Радио Маяк». Они работают на первой и второй кнопках соответственно. Третья кнопка не имеет единого федерального вещателя. Во многих регионах она отключена совсем, а в тех, где ещё работает, наполнение программы контентом обеспечивают эфирные станции или городские радиостудии.

«Радио России» начало вещание в эфире в декабре 1990 года, а с сентября 1991 года работает на первой кнопке проводного радио. Станция

Радиостанция регулярно попадает в скандалы, связанные с незаконной рекламой. Антимонопольная служба периодически штрафовала вещателя за рекламу медицинских препаратов и приборов, которую станция Маяк

«Радио Маяк» также называло себя «радио № 1», уточняя, что речь идёт о лидерстве среди радиосетей информационно-разговорного формата. Кроме того, станция позиционирует себя как старейшую действующую. Ссылаясь на исследование TNS Gallup Media, «Маяк» оценил действительную ежедневную аудиторию в 4,2 миллиона человек.

«Маяк» стал широко известен и запомнился своими позывными из песни «Подмосковные вечера».

Российским законодательством предусмотрена обязательная радиофикация зданий. Это требование касается и стоек проводных сетей радиовещания. Свод правил «Здания жилые многоквартирные» до сих пор

Свод правил «Сети проводного радиовещания и оповещения в зданиях и сооружениях» предписывает проектировать радиоточки и принудительное подъездное и квартирное оповещение. По этому документу сети проводного радиовещания должны быть установлены в подлежащих капитальному ремонту зданиях независимо от форм собственности.

Как рассказал TJ администратор паблика «Проводное вещание» Антон Лаврентьев, по этому документу операторы связи обязаны выдавать строителям технические условия (ТУ) для подключения к городским сетям сети радиотрансляции жилых зданий. Однако «Ростелеком», как оператор проводного вещания, это требование фактически игнорирует, пользуясь недостатком формулировки нормативного акта.

Хотя требование о подключении и носит обязательный характер, однако сроки выдачи ТУ, как и сама их процедура, детально не определены, что позволяет оператору сколько угодно затягивать процесс. В итоге получается, что даже новые здания строятся с полностью готовой проводкой, однако их не подключают к радиосети.

Требование об обязательности проводного радиовещания сохраняется ещё и потому, что МЧС своим приказом

Счётная палата в 2012 году выяснила , что общий износ автоматизированных сетей оповещения составил около 90%. Предполагаемый охват населения с использованием приёмников проводного вещания (зарегистрированные абоненты, которые вносят плату) — примерно 10-11%, из них реальных потребителей услуги, в зависимости от региона, 1-6%.

Оператор связи не может самостоятельно принять решение снести стойки и провода проводного радиовещания, поскольку, согласно жилищному

Таким образом, проводное радиовещание носит убыточный характер даже при действующих высоких тарифах (в зависимости от региона 60-130 рублей за радиоточку и более). Однако российское законодательство лишает оператора связи возможности решать судьбу радиосетей, фактически вынуждая осуществлять деятельность, не имеющую коммерческого смысла.

Причина, по которой «Ростелеком» не предпринимает радикальных шагов, чтобы избавиться от проблемного актива, по мнению специалистов в том, что даже такая устаревшая технология, как проводное радио, до сих пор приносит деньги при нулевых вложениях. Управляющая компания «Гейн и партнёры» в 2016 году

Процедура отключения платной радиоточки связана с дополнительной бюрократией: абонент должен подать заявку, оплатить её, дождаться мастера, заполнить документы. Многие предпочитают не тратить время из-за небольшой суммы и продолжают платить.

В 2019 году Счётная палата обвинила РСВО во взимании платы за бесплатные радиоканалы, однако на предприятии возразили , указав, что абоненты оплачивают не трансляцию, а содержание сети проводного радиовещания, которая, например, у эфирного радио отсутствует. Инфраструктура проводного радио с каждым годом, несмотря на обязанность РСВО и «Ростелекома» содержать её в исправном состоянии, всё больше приходит в упадок.

Алхасов согласился, что в случае угрозы ЧС реальный охват населения оповещением через проводное радио составит около 1%. По его словам, оно уходит в прошлое, так же, как полузабытые уже пейджинг, переключение звонков на телефонных станциях вручную и керосиновые лампы.

Есть регионы, где проблему ветшающих и медленно разрушающихся сетей

Как и многие, кто затевал ремонт на старой квартире, я обнаружил радиоточку у себя в коридоре, когда выкидывал сломанную мебель. Хотя аппарат и выглядел исправным и был подключен в специальную радиорозетку, он молчал. Попытки покрутить ручку и подёргать провод результата не дали, хотя я хорошо помнил, что когда-то этот приёмник было просто не заткнуть. Чем дольше он молчал, тем сильнее разгорался мой интерес к предмету.

Глядя на молчащий приёмник в углу, я задался вопросом, можно ли сейчас как-то отремонтировать и включить линию. Эта история ещё раз доказывает тот факт, что если уж ты начал писать статью для TJ, а информации в интернете не хватает, то тебя уже не остановить. Ну и о совершенно беспричинном упрямстве, конечно. Поиски в семейном архиве старого договора ничего не дали, пришлось обращаться в районную администрацию, чтобы они хотя бы подсказали, где искать конец нити.

Там меня уже перенаправили в «Ростелеком», однако на сайте оператора связи не было ничего о возможности подключить линию проводного радио. Я позвонил в техподдержку, где пообещали, что оформят заказ на восстановление линии, если я скажу им номер договора, так как по моему адресу он не ищется. Это уже было хотя бы что-то: «Ростелеком» признал, что вообще занимается этим, однако каков должен быть порядок действий, яснее не стало.

Так я попал в офис компании, где встретил полное непонимание сотрудников. Они сказали, что не могут принять от меня заявление на подключение радиоточки, поскольку у них даже нет такого бланка. И вообще они такую услугу не оказывают, так что ничем помочь не могут. Это, мягко говоря, было неправдой, и оттого обидно. Пришлось самому найти в сети типовой бланк «Ростелекома», распечатать, подписать и принести в офис. Там его ожидаемо отказались принимать, так что я не стал скандалить и отправил им его заказным письмом.

Одновременно с этим оформил обращение в администрацию города, где описал всю ситуацию: и про старую розетку, и про отказы «Ростелекома». Просил посодействовать как-то с включением линии, поскольку абонентская плата невелика, а прикоснуться к историческому явлению хочется. Надо сказать, что чиновники, вопреки ожиданиям, отнеслись к жалобе внимательно: перезвонили, уточнили детали, сами написали оператору связи и тоже попросили линию восстановить.

После того, как «Ростелеком» получил от меня бумагу, они провели, наконец, нормальную проверку линий связи. Электромонтёры исследовали весь участок повреждённой сети, изучили схему подключения и вернулись с неутешительными новостями.

Оказывается, в 2015-2016 годах, когда подрядчик выполнял на доме работы по капитальному ремонту, то самовольно снёс стойки и мачты связи с крыш, не получая на это согласий от жильцов. И это произошло не только у меня, но и во всём квартале. Так что, если бы «Ростелеком» решился выполнять заявку, им пришлось бы тянуть линию от ближайшего исправного узла — больше километра.

Пока оператор связи всё это выполнял, я ознакомился с нормативной базой, поскольку не был на тот момент уверен, что действующие законы до сих пор описывают, как подключить радиоточку. Отправной момент — это, конечно, федеральный закон «О связи». А вот конкретно «Правила оказания услуг связи проводного радиовещания» — это уже документ, утверждённый постановлением правительства №353. Они относительно новые — последние изменения вносились в 2015 году.

Если абонент хочет установить себе радиоточку, то правила

История могла бы на этом и закончиться, но тут, как в анекдоте про нюанс, не всё так просто. Правила оказания услуг связи проводного радиовещания не только разрешают оператору отказаться от заключения договора из-за отсутствия технической возможности, но и обязывают его в течение месяца направить заявителю уведомление о предполагаемом сроке заключения договора.

В правилах нет чёткого ограничения, какой срок оператор может счесть предполагаемым: месяц, год или даже десятилетие. Фактически «Ростелеком» был свободен в выборе срока, мог установить его произвольно, в том числе за пределами имеющего смысл периода, однако не сделал этого. Причина, как я полагаю, проста — при наличии уведомления рано или поздно пришлось бы заниматься сетью, однако это в планы оператора вряд ли входило.

Для очистки совести я трижды пожаловался в Роскомнадзор, попросив их привлечь «Ростелеком» к ответственности за несоблюдение правил. Ведомство прислало мне три стерильные бюрократические бумаги, из которых следовало, что гроза Телеграма и Твиттера тоже не счёл нужным настаивать на конкретных сроках подключения меня к проводному радиовещанию.

Наконец, когда все административные инстанции были пройдены, я подал исковое заявление и дважды побывал на судебном заседании — в районном и областном суде. В обоих случаях судебные инстанции не усмотрели нарушения законодательства в отказе оператора связи от заключения договора.

Требования об обязанности по восстановлению ранее повреждённых сетей проводного радиовещания суд отклонил, поскольку отказ в предоставлении доступа к сети, по мнению суда, недопустим уже при самом исполнении договора, а не при его заключении. Положения же законодательства, обязывающие оператора связи направить уведомление заявителю о предполагаемом сроке заключения договора суд проигнорировал.

Оставшись без проводного радио, я, тем не менее, сумел извлечь из этой истории для себя и положительный результат. Всю историю хождения по инстанциям изложил в форме научной статьи, выступил с ней на конференции в университете и потом Тенденция 4. У проводного радио формируется «ядерный электорат», и это не только пенсионеры

У проводного радио к 2021 году сложилась репутация «СМИ для пенсионеров». Это не совсем верно. Хотя сервис действительно используют чаще всего люди старшего возраста, у него сложилась солидная аудитория слушателей и среднего возраста. Они объединяются в группы в социальных сетях по интересам: одним интересна техническая составляющая,

TJ поговорил с администратором паблика « Проводное вещание » Антоном Лаврентьевым и выяснил, кто эти люди, и что их привлекает в уже, казалось бы, устаревшей услуге.

Небольшой процент поколения 70-80-х тоже слушают радио, в основном ими движут воспоминания из детства, как просыпались под радио в школу или детский сад. Удобно послушать утром сводку новостей, погоды. А отток слушателей, в основном, происходит по причине поломки оборудования и его долгого восстановления. Монтёров в городах не хватает, в маленьких городах один-два человека максимум. Радиоузлы упраздняют.

По словам Лаврентьева, преданные слушатели у проводного радио сохраняются благодаря простоте его использования, старым привычкам, воспоминаниям о прошлом. Репутацию проводного радио испортил контент, но, как показывает практика, на «Радио России» есть тенденции к улучшению, появляются новые интересные программы, что меняет традиционный взгляд на эту радиостанцию.

В 2021 году тема проводного радио, звучит как что-то из мезозоя, но это не так. Как кухонное радио, за которым приятно попить чай, провести вечер с интересом, проводное радио незаменимо. Только как объяснить это людям, у которых уже устоялось скептическое мнение?! Пока отношение не изменится, мы так и будем наблюдать за медленной гибелью старого, доброго проводного радио.

Лаврентьев рассказал, что энтузиасты проводного радио придумали несколько простых схем, которые позволяют наладить вещание в доме, даже если «Ростелеком» или РСВО не готовы это делать. В России производят небольшие радиоузлы, работающие через интернет. В новостройку устанавливается небольшой блок, получающий поток радиостанций через сеть, затем сигнал преобразуется по низкой частоте и передаётся слушателям по классической схеме.

Несмотря на некоторую архаичность, проводное радио имеет и ряд конкурентных преимуществ, которые до сих пор позволяют ему оставаться на плаву. В их числе экономичность и надёжность, возможность использования в отсутствие электросетей, простота абонентского приёмника. У проводного радио изрядно потрёпанная, но всё ещё большая развитая сеть линий — оно присутствует почти в каждом здании в стране.

Эти преимущества собиралось использовать министерство цифрового развития. В 2000 году оно

В 2010 году рабочая группа Комиссии по модернизации и технологическому развитию одобрила проект «Социальная розетка». Его разработала и представила Московская городская радиотрансляционная сеть (МГРС), которая предлагала задействовать уже существующие радиосети для поставки потребителям современных телекоммуникационных услуг. Для этого на радиоточках необходимо было поменять саму розетку.

Новая розетка позволяла слушать те же три радиоканала, имела телевизионный разъём для приёма восьми телеканалов, интерфейс для доступа в интернет. Кроме того, у «социальной розетки» была «тревожная кнопка» для связи с экстренными службами. В перспективе с помощью этой же сети предполагалось обеспечить работу телеметрии для приборов учёта потребления электроэнергии, тепла, воды, газа.

«Социальной» розетку называли из-за низкой стоимости, по которой предоставлялся весь пакет услуг — 50 рублей. Низкоскоростной доступ в интернет (128 Кбит/с) предоставлялся бесплатно, абонент платил только за высокоскоростной доступ в сеть. В качестве пилотной реализации розетку установили в 560 квартирах в Москве. Ожидалось, что к 2015 году при вложениях в 16,5 миллиарда рублей проект исполнят в 39 городах России.

«Социальная розетка» не получила своего признания. Проект технически устарел, ещё не будучи реализован. Количество выходящих в эфир теле- и радиоканалов почти сразу же превысило рабочие возможности оборудования. Розетку Перспективы радиостанций

В отличие от самих радиосетей, станции, вещающие на первой и второй кнопке проводного радио, успешно адаптировались к новым технологиям. «Радио России» и «Радио Маяк» обзавелись собственными приложениями и аккаунтами в

После появления умных колонок задача оживить радио в квартире вышла на новый уровень. Теперь с ней вполне могут справиться «Станция» от «Яндекса» или «Капсула» от Mail.Ru, достаточно отдать команду голосом. После этого выбранное вами радио будет вещать с полки практически как «тот самый» знакомый с детства приёмник.

Проводное радио, а, точнее, используемые в нём технологии, стали причиной появления как минимум одного мема. «Звучит из каждого утюга» означало, что какая-то новость, песня или личность заполонили собой информационное пространство и практически никуда от них не деться. У этого мема вполне логичное техническое объяснение, которое сегодня уже носит характер, скорее, городской легенды.

В системе трёхпрограммного проводного радиовещания Первая программа передавалась на звуковых частотах. Для её прослушивания требовался простейший приёмник, который даже далёкий от электротехники любитель мог собрать своими руками. Нужно было в правильной последовательности соединить электродинамический громкоговоритель, трансформатор и регулятор громкости.

Получалось, что для работающего приёмника необходимо почти любое устройство, в котором есть катушка индуктивности. Она должна была выполнять функцию контурной катушки радиоприёмника в колебательном контуре. Так, если катушка была выполнена из подходящего материала (например, из нихрома), то, теоретически, сигнал из розетки проводного радио можно принимать и на утюг.

С равным успехом это могли быть электробритвы, кварцевые часы и даже электромоторчики из конструкторов. Звук при этом шёл очень тихий, поскольку в утюге громкоговоритель не предусмотрен, но всё же различимый. Простота конструкции обеспечивала её повсеместность.

Проводное радио в те годы, когда ещё не было интернета и телевидения, оставалось единственным источником информации для населения. Оно разработало форматы передач, в наше время получивших второе рождение.

Среди них пользующийся большой популярностью подкастинг (iPod + broadcasting) — аудиопрограммы, которые можно слушать онлайн или скачивать на свой гаджет. Хотя сейчас множество подкастов записываются и публикуются уже помимо радиоэфира, само слово broadcasting (радиовещание, трансляция) показывает родство этого жанра с радиопередачами.

Ещё одно полузабытое дитя радиостанций, вновь «

По сути это один из самых старых жанров медиакультуры — радиоспектакли. Радиопостановки известны с 1920-х годов, то есть уже около ста лет. Самые первые из них не сохранились до наших дней, но вовсе не потому, что испортились носители. Дело в том, что первые радиоспектакли выходили ещё до того, как в повсеместный обиход вошли звукозаписывающие устройства, так что актёрам приходилось играть в прямом эфире.

«Радио России» и «Радио Маяк» оказались в выигрышном положении перед другими радиостанциями благодаря гигантскому архиву передач и радиоспектаклей. Ими накоплены записи, по крайней мере, за последние 50 лет. Оцифровка и публикация такого массива — дело небыстрое, однако понемногу на сайтах станций появляются как старые, так и новые произведения.

В апреле 1960 года Президиум Верховного совета РСФСР выпустил указ «Об ответственности за незаконное изготовление и использование радиопередающих устройств». Так в стране началась кампания по борьбе с радиопиратами, или, как их тогда называли, радиохулиганами. Радиолюбители мастерили подпольные радиопередатчики, «шарманки», и транслировали в эфир всё, на что у них хватало фантазии: от полулегальных записей западной музыки до передачи «Алло, мы ищем таланты».

Мощность таких «шарманок», как правило, была небольшой — они охватывали не более трёх километров в УКВ или среднем диапазоне. Любителей, однако, легко вычисляла милиция своими пеленгаторами и привлекала к ответственности по статье 206 Уголовного кодекса «Хулиганство».

Существовала и особая разновидность радиохулиганов — проводные. Программы Всесоюзного радио вещали с 6 утра до полуночи местного времени, а на ночь проводные приёмники замолкали. Любителю достаточно было подключить выход усилителя к приёмнику, чтобы его голос могли услышать в радиоточках всего дома и нескольких соседних.

Такие полуночные эфиры привлекали других неспящих — с помощью микрофона и приёмника они отвечали друг другу, общались фактически в общем голосовом чате, создав прообраз будущих соцсетей типа клабхауса. Присоединив с помощью пары проводов магнитофон, проводные радиопираты ставили музыку по заявкам. Такая ночная романтика продолжалась относительно недолго — с падением популярности проводного радио и бурным ростом интернета и соцсетей, хулиганы ушли из радиоэфира. Так что теперь радиоприёмники молчат и по ночам.

Как замерить радио, электромагнитное излучение мультиметром, осцилографом?

Как замерить радио, электромагнитное излучение мультиметром или осцилографом?

Обычный радио приёмник или на телефоне, смартфоне улавливает и проигрывает радио сигнал. Как замерить характеристики (величину, мощность) радиоизлучения с помощью не мудрёных средств?

Электромагнитное излучение можно замерить и тестером (мультиметром)и осциллографом, если оснастить его по входу ВЧ головкой (детектором). Они бывают от очень простого на паре диодов, так и более сложные с усилителями для исследования очень слабых сигналов.

Но то что на смартфоне улавливается и проигрывается как вам замерить тут задача посложнее, дело в том, что рассказанным мною выше способом вы измерите весь широкий спектр частот, а вы хотите на определённой частоте, на которой работает данная радиостанция. Тут вам придётся выделить фильтрами именно эту частоту, потом её усилить и потом замерить. Проще говоря это нужен не смартфон, а эфирный радиоприёмник на эту частоту а лучше радиосканер там как правило уже есть измеритель уровня сигнала ( S-metr) вот при помощи его и замерить. Если нужно знать эту величину в микровольтах, есть таблица перевода — балы Smetra в микровольты. Я всё прилагаю :

В общем-то это крайне непростая задача. Во-первых, нужна специальная калиброванная широкополосная измерительная антенна на требуемый диапазон. Сделать такую антенну самостоятельно не получится (вернее, сделать-то дело нехитрое, но откалибровать, то есть определить зависимость выходного напряжения от падающей мощности в диапазоне частот — это нужна целая специализированная лаборатория). А ее уже можно подключать к детекторной головке типа тех, конструкции которых предложил в своем ответе Никодимыч.

Детекторную головку также необходимо откалибровать, но тут задача намного проще при наличии генератора на необходимые частоты: мы просто строим градуировочную кривую входная мощность (или напряжение) — выходное напряжение. Так как кремниевые диоды открываются только при напряжениях в десятые доли вольта, такие детекторные головки малочувствительны. Увеличить чувствительность к малым сигналам на два порядка можно, применив в такой головке обращенный диод АИ402Да (включается в обратной полярности!).

А уже измерить напряжение на выходе головки можно любым мультиметром. А дальше используем градуировочные кривые от антенны и детекторной головки и определяем напряженность поля или плотность потока мощности.

При измерениях на низких частотах (до 200 МГц) можно использовать осциллограф с соответствующей полосой пропускания. Следует учесть, что уровень шума усилителя вертикального отклонения подавляющего большинства цифровых и аналоговых осциллографов с полосой 100 МГц — на уровне 0,5-1 мВ. Для определения среднеквадратичного (эффективного) значения уровня входного сигнала целесообразно записать сигнал и экспортировать его в виде файла, а затем определить его эффективное значение на компьютере (например, с помощью Excel).

Задача усложняется при необходимости провести измерения электромагнитной обстановки с санитарной точки зрения при сложном спектре сигнала. Дело в том, что в разных диапазонах предельно допустимые уровни различны, поэтому нужно разделять сигнал по диапазонам и проводить измерения в каждом отдельном диапазоне. В тракте у нас появляются фильтры, которые тоже нужно калибровать.

РЕМОНТ РАДИОТОЧКИ

В наш век, когда передовые цифровые технологии достигли невероятного размаха – интернет, мобильники, спутниковое телевидение, не стоит забывать и про старую добрую советскую технику, которая хоть и не может похвастаться таким функционалом, зато по надёжности, сроку службы и эксплуатации уделает любой айфон в 10 раз! Люди старшего поколения не ведутся на новомодные игрушки, а по старинке пользуются простыми девайсами: дисковым телефоном, трансляционным радиоприёмником… О последнем и пойдёт здесь речь. Соседка пенсионерка принесла на ремонт трёхпрограммную радиоточку Закарпатье ПТ-301, которая случайно свалилась со стола и перестала работать. Помочь уважаемому человеку дело благородное, поэтому сразу отправляюсь на ремонт.

Наша промышленность выпускала несколько десятков моделей похожих радиоточек. Все их схемы и конструктивные особенности довольно стандартны. Во всех моделях имеется 3-х кнопочный переключатель программ с зависимой фиксацией. Установлены три регулятора чувствительности программ на переменных резисторах. В большинстве моделей трёхпрограммных радиоточек есть маломощный блок питания на напряжение до 9 В, выполненный на трансформаторе со средним выводом вторичной обмотки и выпрямитель по двухфазной схеме на двух диодах типа КД105Д. Если в УНЧ применен усилитель типа К157, то выпрямитель двухполярный на диодном мосте типа КЦ402Б или 4-х КД105. Для фильтрации выпрямленного напряжения установлены электролитические конденсаторы небольшой емкости (имеет смысл увеличить).

Для звукоизлучения применены широкополосные динамические громкоговорители типа 1ГД-52 с мощностью 1 Вт. Было бы лучше заменить их динамическим громкоговорителем мощностью в 2…3 Вт с аналогичными размерами, но имеющим больший рабочий диапазон. Например громкоговорителем 3ГДШ-38Е с рабочим диапазоном 80…12500 Гц, который применялся в лампово-полупроводниковых телевизорах серии “Электрон”, но я немного отвлёкся – по привычке потянуло на HI-FI.

Учитывая падение приёмника, наиболее вероятный дефект – обрыв где-то чего-то. Прозваниваю мультиметром контакты вилки радиолинии – глухарь. Буду вскрывать корпус и мерять уже внутри.

Прозвонка провода линии показала норму, регулятор громкоти исправен, динамик тоже рабочий, а вот развязывающий трансформатор ТПТ-1 даёт проводимость только на вторичке. Первичная обмотка, подключаемая к радиосети не звонится. Как и предполагалось имеется обрыв тонкого провода 0,15мм при его падении и встряске.

Обрыв естественно возле ножки (2), которым трансформатор паяется на плату. Внимательное изучение с увеличительным стеклом это подтвердило. Теперь есть два варианта: заменить его на аналогичный (попробуй найди) или ремонтировать этот. Иду по второму пути. Аккуратно надрываю внешнюю картонную изоляцию трансформатора и тонкой иглой отгибаю оторванный от ножки проводок. Залуживаю на пару миллиметров и паяю его к куску полумиллимитрового провода, припаянного к плате с другой стороны. Для жесткости и надёжности можно залить термоклеем.

Вот и всё. Теперь прозвонка вилки показала сопротивление 860 Ом, что является нормой. Включаем в радиолинию – всё работает. На ремонт радиоточки понадобилось пол часа работы. Денег конечно брать не стал, а вот от чая с яблочными пирожками не отказался.

Как узнать напряжение радиосети

Для подвода к радиоточкам абонентов напряжение фидерной линии посредством набольших (размер литровой банки) трансформаторов понижается до 30 Вольт. Трансформатор может располагаться, как на трубостойке, так и внутри здания.

Линия радиофикации напряжением 30 вольт называется абонентской и имеет свои отличительные особенности. Абонентская имеет чисто распределительный характер и по правилам каждое ответвление должно осуществляться через ограничительный резистор и количество абонентов ограничено мощностью трансформатора.

Резисторы (ограничители) в частном секторе, как правило, размещаются на опорах возле изолятора, и изоляторы имеют специальную форму (три шейки).

Схемы и способы радиофикации зданий

Самая распространённая схема радиофикации зданий.

Схема радиофикации c полным набором ограничителей.

Типичное сопротивление резистора-ограничителя около 300 ОМ, но «около» врьируется в довольно больших пределах

В многоквартирных домах ограничительные резисторы размещаются в разветвительных коробках имеющих сокращение УК, откуда словечко «укашка». Существует вариант размещения ограничительного резистора в абонентской розетке, что довольно часто используется в радиофикации офисных зданий.

В раскрытрой коробке справа видны маленькие резисторы ограничители.

Укашки (УК-2Р) установленные в электрической нише.

Верхнее подключение — линия, справа и слева отводы на квартиры абонентов

Укашка (УК-2Р) — правильное включение с самой распространённой схемой на два абонента.

Розетка радиофикации (радиоточка) с ограничителями

Вариант радиофикации офисов, когда разветвление с помощью укашек невозможно. Не пользуется популярностью у эксплуатации из-за доступности для «умельцев» ограничительных резисторов и как следствие возможности закорачивания линии. Укашка (УК-2Р) как ставится в электрической нише или в слое штукатурки в коридоре и не так доступна для неспециалистов

Стоит заметить, что существует практика соединения абонентов напрямую без ограничителей. Как правило, это добавляет проблем эксплуатации в случае короткого замыкания на вводе абонента или даже при переделке абонентом радиоточки (удаление трансформатора). Вся линия оказывается закороченной, и найти такое короткое не всегда просто, приходится последовательно отключать абонентов, пока не будет найден закороченный провод.

Абонентская проводка может быть выполнена как телефонной «лапшой» (ТРП) или спецефичным для радиофикации проводом ПТПЖ 1х2х0,6 (ПТПЖ 1х2х1,2) с жилами из железа.

Схема проводного однопрограмного радио (радиоточки) проводной радиофикации

Некоторые нормы и правила из «Руководства. » к этой теме:

Как узнать напряжение радиосети

Кроме квартирных радиоточек, к сети ПВ подключаются уличные громкоговорители. В обычное время они отключены от сети. В случае необходимости (при чрезвычайных ситуациях и др.) громкоговорители подключаются к сети и транслируют передачи 1-й программы.

В настоящее время почти во всех населенных пунктах внедрено трехпрограммное проводное вещание. 2 и 3 программы передаются на несущих частотах 78 и 120 кГц с амплитудной модуляцией. Для передачи этих программ станции ПВ оборудуются специальными передатчиками.

Кроме общедоступного проводного вещания в населенных пунктах, существуют и локальные сети ПВ и оповещения. Они сооружаются на заводах, автостоянках, ж/д вокзалах, в школах и других объектах для передачи оперативной информации, трансляции музыки и др.

Абонентский громкоговоритель выпуска 1961 года

Рупорные громкоговорители 10-грд-5 , применяемые на городской радиосети и большинстве сетей оповещения ж/д вокзалов.

Применяется в небольших населенных пунктах и многих предприятиях. Если абонентов (по 0.25вт) более 2000 (всего 500вт), то такие сети применять нецелесообразно. Особенность сети этого типа заключается в отсутствии на линии каких — либо трансформаторов. Они имеются только на выходе усилителя и на входах громкоговорителей ( смотреть схему ).

В последнее время в нашей стране появилось значительное количество импортной трансляционной аппаратуры, где стандарты напряжений и мощностей немного отличаются от наших.

В советской аппаратуре 40..60-е годы существовали стандарты 90, 180, 360 и 720/740в, которые впоследствии были исправлены на 85, 170, 340 и 680в соответственно. Сейчас отношение соседних стандартов к друг другу равно √ 2(1.44) (240/170=1.44).

Линейка напряжений, принятых в советской аппаратуре: 15в, 30в, 42.2в (не применяется), 60в, 85в, 120в, 170в, 240в, 340в, 480в, 680в, 960в, 1360в, 1920в (последние два не применяются)

Линейка напряжений, принятых в импортной аппаратуре: 25в, 50в, 70в, 100в, 140в, 200в. Более высоковольтных нет.

Линейка мощностей, принятых в советской аппаратуре: 0.125, 0.25вт, 0.5вт, 1вт, 2/2.5вт, 5вт, 10/12.5вт, 25/30вт, 50вт, 100вт, 200вт, 400вт, 600вт, 1200/1250вт, 2500вт, 5000вт, 7500вт, 10квт, 15квт.

Линейка мощностей, принятых в импортной аппаратуре: менее 5вт (разная), 10вт, 20вт, 30вт, 60вт, 120вт, 240вт, 360вт, 480вт, более 480вт (разная). Кроме того, зарубежными фирмами выпускаются блоки трансформаторов, позволяющих подключить обычный усилитель к линии, они рассчитаны на разные мощности усилителей. Выходные напряжения, естественно, импортные.

Усилитель радиоузла должен иметь мощность, равную или большую сумме всех громкоговорителей. Этим трансляционные системы отличаются от обычных, где нагрузка имеет стандартное сопротивление (4, 8, 16 ом).

В однозвенных сетях проводного вещания общего пользования напряжение небольшое, 15 или 30в, так как линии проводятся внутрь жилых помещений. Мощность каждого абонентского громкоговорителя (а также трехпрограммного приемника при непосредственном приеме 1 программы) составляет 0.125 или 0.25вт (реже 0.5 или 1вт). В сетях оповещения вокзалов и предприятий напряжение составляет 120 или 240в.

Если абонентскую линию (15 / 30в) требуется подключить к сети с более высоким напряжением (60, 120, 240), то это делают с помощью абонентского трансформатора (АТ). Абонентская линия (АЛ), подключенная через АТ, является вторым звеном сети. Если все АЛ в сети подключены через АТ, сеть является двухзвенной. Тогда высоковольтный участок, являющийся первым звеном, называется распределительной фидерной линией (РФЛ) или просто распределительным фидером (РФ). При этом высоковольтные громкоговорители подключаются непосредственно в нее.

Абонентский трансформатор бывает в железном или полиэтиленовом корпусе, мощность его составляет 5, 10 или 25вт (20, 40 или 100абонентов). Может стоять на верхней части фидерной стойки, на деревянной или железобетонной опоре (в сельской местности), на чердаке или на последнем этаже многоэтажного дома.

Такая сеть применяется в большинстве средних населенных пунктах (в т.ч. городского типа) и некоторых предприятиях, с большим количеством абонентских громкоговорителей. Это так называемые централизованные сети, где единственная усилительная станция совмещена с источниками (приемниками) сигнала ( смотреть схему ).

Децентрализованные сети ( см. схему ) используются в том случае, если необходимо запитать абонентские громкоговорители (радиоточки), а также рупоры, расположенные на большой территории в разных районах, когда мощности одной усилительной станции не хватает, или требуются длинные линии. Тут имеется т.н. Центральная станция проводного вещания (ЦСПВ), которая передает сигналы небольшой мощности на усилительные станции, расположенные в разных районах. Усилительная станция (УС) представляет собой закрытый необслуживаемый объект, на котором размещены усилители и передатчики большой мощности. Электропитание всего оборудования осуществляется от электросети района, где находится станция. Все управление осуществляется по соединительным линиям. По ним же осуществляется контроль и сигнализация состояний УС. После каждой усилительной станции сеть устроена также, как децентрализованная.

Это особый тип сетей (смотреть схему) , применяемый в крупных городах, где число абонентов может быть более миллиона. Особенность сетей заключается в наличии т.н. Магистрального фидера (МФ), по которому передается сигнал повышенного напряжения (340, 480, 680 или 960в) большой мощности (до 7кВт) на большие расстояния (до 30км). На Опорных усилительных станциях (ОУС) в шкафах СВК (которые принято считать началом МФ) стоят повышающие фидерные трансформаторы (ФТ), которые повышают напряжение до указанного выше. В конце МФ сооружается Трансформаторная подстанция (ТП, УТП), в шкафах СТП которой стоят фидерные трансформаторы, понижающие напряжение до (60, 120 или 240в).

ТП обычно не нуждаются в электропитании, однако на современных ТП имеется вспомогательное оборудование, которое требует питания. Раньше применялись ТП, сигнал на которые подавался по одному МФ, в случае обрыва которого весь район вырубался. Чтобы покончить с этим, были созданы ТП, питаемые по двум фидерам от разных ОУС.

Из-за небольших различий (по фазе, амплитуде, АЧХ) сигналов от разных ОУС, нельзя было допустить работу ТП от двух ОУС одновременно (это приведет к похериванию аппаратуры ОУС). Это потребовало синхронизацию всех переключений. Также было нужно обеспечить автоматическое переключение в случае аварии. Для этого наилучшим вариантом явилось применение искусственного канала (ИК, цепь между средней точкой и землей) магистрального фидера. В ИК МФ загоняется постоянное напряжение, составляющее +300в для рабочего фидера и +60в для резервного. На ТП имеется реле, которое производит переключение на другой МФ в случае пропадания напряжения (+300в) в ИК рабочего МФ, а при отсутствии даже +60в выдает сигнала об аварии. От городских ТП на ЦСПВ могут идти СЛ обратного контроля и управления, которые обеспечивают полный контроль исправности МФ, ТП и РФ.

Если все ТП крупного города запитать от одной усилительной станции (Центральной Усилительной Станции, ЦУС), без ОУСов, то на ней нужны усилители огромной мощности и от ЦУС будет идти дохрена МФ.

Если от ЦСПВ провести во все «ТП» соединительные линии и установить на каждой из них усилители, опять-же без ОУСов, то понадобится дохрена охраняемых и отапливаемых помещений, а также небольших усилителей и соединительных линий.

Трехзвенная централизованная и трехзвенная централизованно-децентрализованная сеть.

Трехзвенные сети, как и двухзвенные, могут быть централизованными. В этом случае на Центральной Усилительной Станции (ЦУС) ставятся усилители необходимой мощности (в сумме 20. 50квт), нагруженные на шкафы СВК, работающие на определенное количество МФ. ТП, подключаемые к ЦУС обычно не имеют резерва, или питаются по другому МФ от той-же ЦУС. С помощью ИК МФ может производиться контроль его исправности, а при наличии резервного МФ переключение на него. Схема .

Есть также сети, где одновременно есть и ЦУС и ОУСы. В таком случае ЦСПВ совмещена с ЦУС (что естественно), а большинство ТП подключаются одним МФ к ЦУСу, другим МФ к одному из ОУСов. Такая сеть является централизованно-децентрализованной. Как раз такая сеть имеется в городе Оренбурге. Схема .

В областях крупных городов (таких как С-Пб) сети могут быть комбинированные двухзвенно-трехзвенные (схема)

Тут в крупных населенных пунктах могут находиться автономные радиотрансляционные узлы, которые питают двухзвенную сеть «своего» населенного пункта, и они же питают через МФ трансформаторные подстанции менее крупных населенных пунктов. При этом УТП (упрощенная ТП) питается разными «концами» от разных радиоузлов. УТП, находящаяся ближе всех к городу, может одним «концом» питаться от городской ОУС, другим от автономного радиоузла.

Автономный радиоузел обычно имеет двойной набор усилителей и передатчиков. Они получают сигнал от общих источников, но один из них снабжает двухзвенный район сети, другой работает через СВК (повышающий трансформатор) на МФ.

Это магистральные фидеры напряжением 1360 и 1920в. Применяются для передачи сигнала достаточно большой мощности (до 5кВт) на большие расстояния в сельской местности. В книге » ПРАВИЛА строительства и ремонта воздушных линий связи и радиотрансляционных сетей » указаны нормы по сооружению этих линий. Из-за повышенных требований, предъявляемых к этим линиям, их постройка и эксплуатация обходится дороже, чем фидеров напряжением 960в, и имеется целый ряд ограничений, из-за которых эти линии не получили распространения.

В крупных городах сигналы поступают на ЦСПВ из радиостудии по кабелю. Это наиболее удобно, так как в городах обычно имеются различные радиопомехи, соседние станции, что не дает возможность эффективно использовать беспроводную систему. Из студии станции сигнал может идти по кабелю и на радиопередатчики, работающие в диапазоне СВ или УКВ, что необходимо для работы сельских радиоузлов и простых абонентских радиоприемников. Сельские радиоузлы могут работать от радиоприемников с хорошей чувствительностью или от соединительной линии.

Радиоузлы местных сетей работают от местных источников сигнала (микрофон, приемник, магнитофон, проигрыватель).

Напряжение первой программы в абонентской линии на сетях всех типов.	30 (15) в
Мощность абонентских линий на однозвенных сетях.	Зависит от мощности радиоузла.
Мощность АЛ на двухзвенных и трехзвенных сетях	Зависит от мощности абонентского трансформатора (5, 10 или 25 ватт)
Мощность, отводимая на одну радиоточку ограничительной коробкой	до 0.5 ватт. (при расчете числа абонентов берут среднее значение 0.25)
Напряжение второй и третьей программ в абонентских линиях.	Около 1в (из-за потерь в АТ на этих частотах)
Частота второй (третьей) программы	78 (120) кГц.
Напряжение первой программы в распределительном фидере.	240 (120) в
Напряжение второй и третьей программ в РФ.	30 (15) в
Мощность, отводимая на один РФ.	400. 500 ватт (1000 абонентов).
Общая мощность трансформаторной подстанции (ТП) на городских трехзвенных сетях.	5 кВт (иногда 7.5 кВт); не может быть больше СВК
Мощность ячейки СВК-3 на ОУС городской трехзвенной сети.	5 кВт (иногда 7.5 кВт).
Общая мощность ОУС.	Равна общей мощности половины ячеек СВК (половина ячеек находится в резерве и ничего не потребляет). При 10 ячейках будет составлять 25 (иногда 35) кВт.
Мощность передатчика второй и третьей программ на ОУС.	250 или 500 ватт.
Напряжение первой программы в магистральном фидере.	960 (480) в. На длинных фидерах напряжение в начале и в конце различно. Если в начале оно 960, то в конце — 680; если 680, то 480 и т.д. Это относится к фидерам с проводами из черного металла, длинна которого превышает 10км.
Напряжение второй и третьей программ в МФ.	120 в.

Применяется на большинстве распределительных фидерных сетей в трехзвенных радиосетях. Обратный контроль позволяет непрерывно контролировать исправность фидера и в случае аварии (обрыва одного или обеих проводов, замыкания их между собой или одного из них на землю и др.). Работает следующим образом (см. рисунок)
