Замена топливного фильтра

Привет автолюбителям. Подходит пробег автомобиля к 90тыс., а судьба топливного фильтра мне неизвестна. Прикупил фильтр грубой очистки от ВАЗ 2110 в магазине за 100руб, топливный шланг 6мм за 100руб метр. В эксисте заказал фильтр топливный тонкой очистки HYUNDAI/KIA артикул 31911-2D000 за 1080руб. Распечатал это замечательное руководство. Отдельное спасибо TatarinNK . И приступил к разборке.

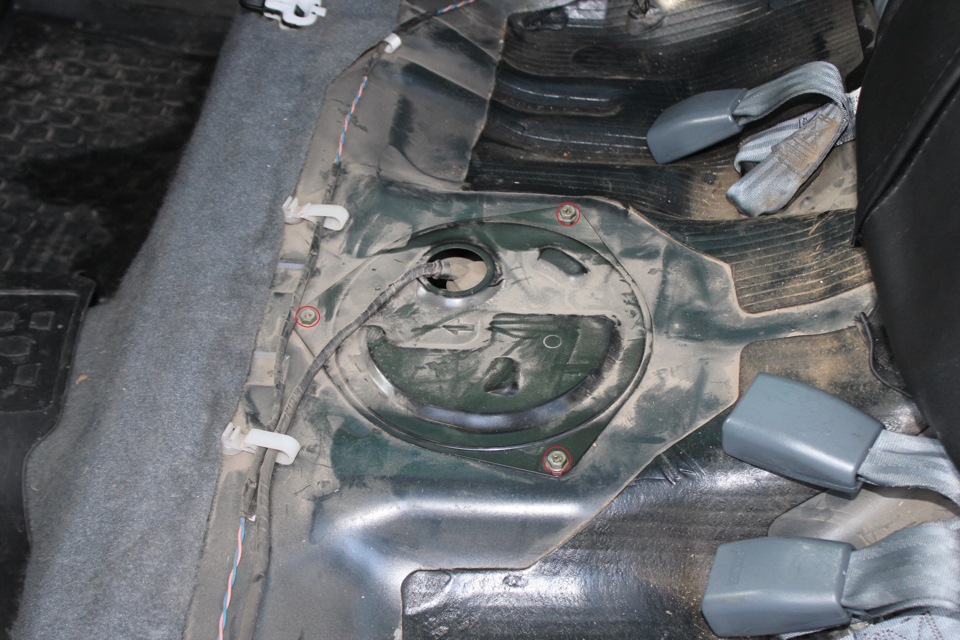

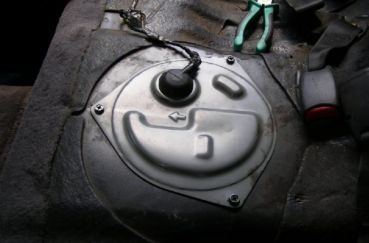

Снял заднюю нижнюю сидушку, открутил три шурупа головкой на 10. Пропылесосил мусор, накопившийся под крышкой.

Снял эл. разъём с топливного модуля. Завёл авто, пока не заглохнет. Заводил раз 5. После сдёрнул топливный шланг, предварительно обмотав его тряпкой. Бензина ещё где-то пол стакана вылилось с напорчиком.

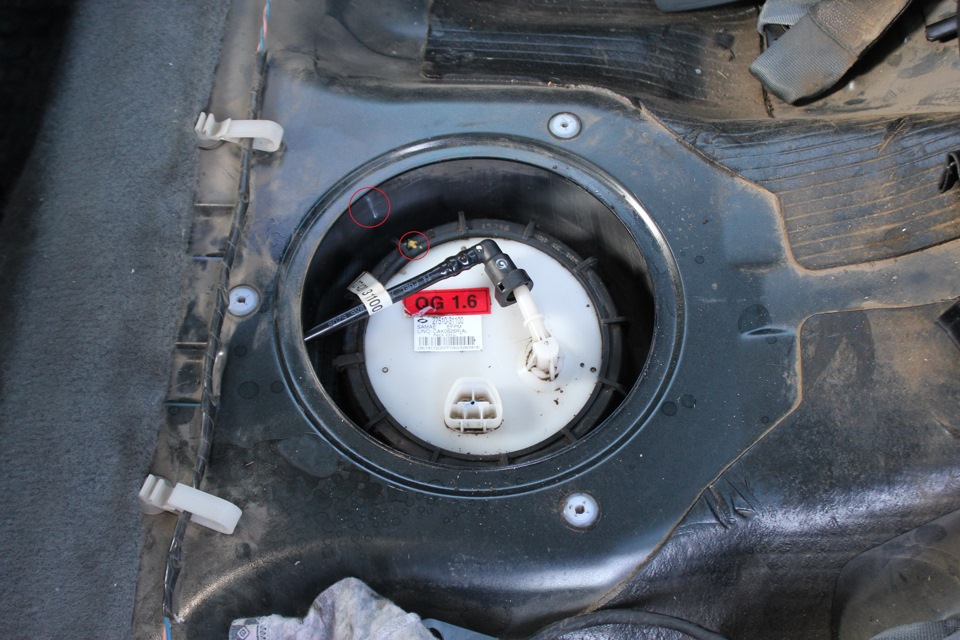

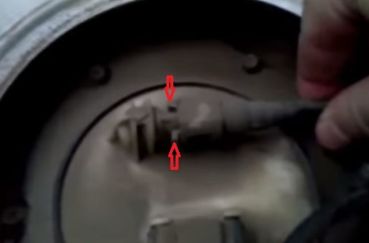

Обратите внимание на метки, для плотного закручивания.

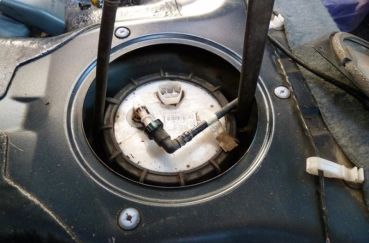

Открутил крышку топливного модуля при помощи рукояток газового ключа №2. Аккуратно вытащил модуль не повреждая поплавок от ДУТа.

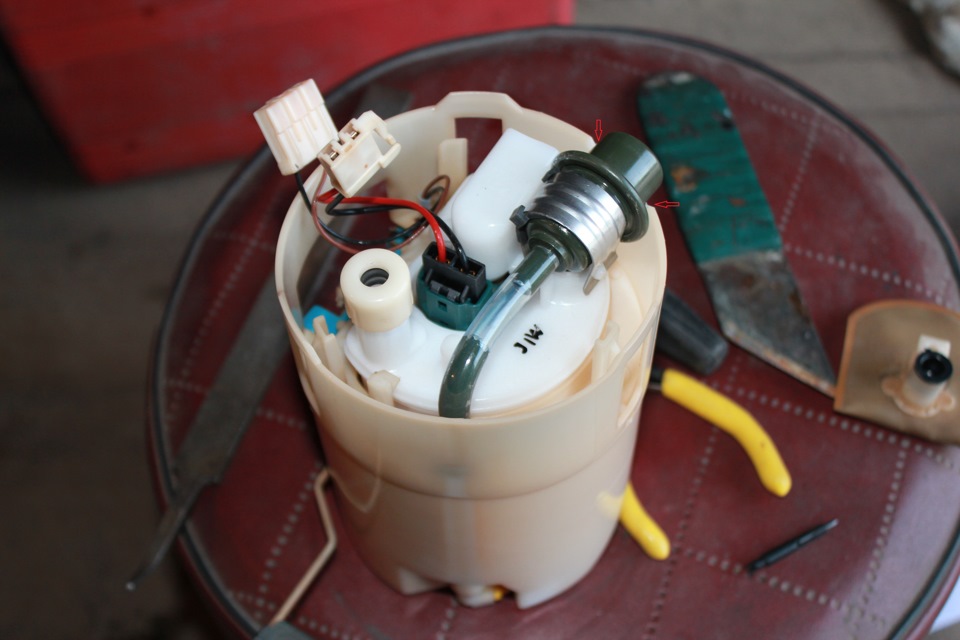

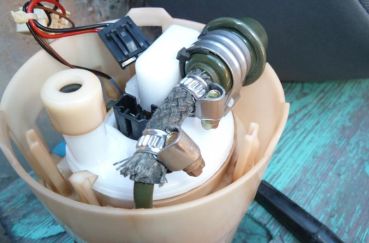

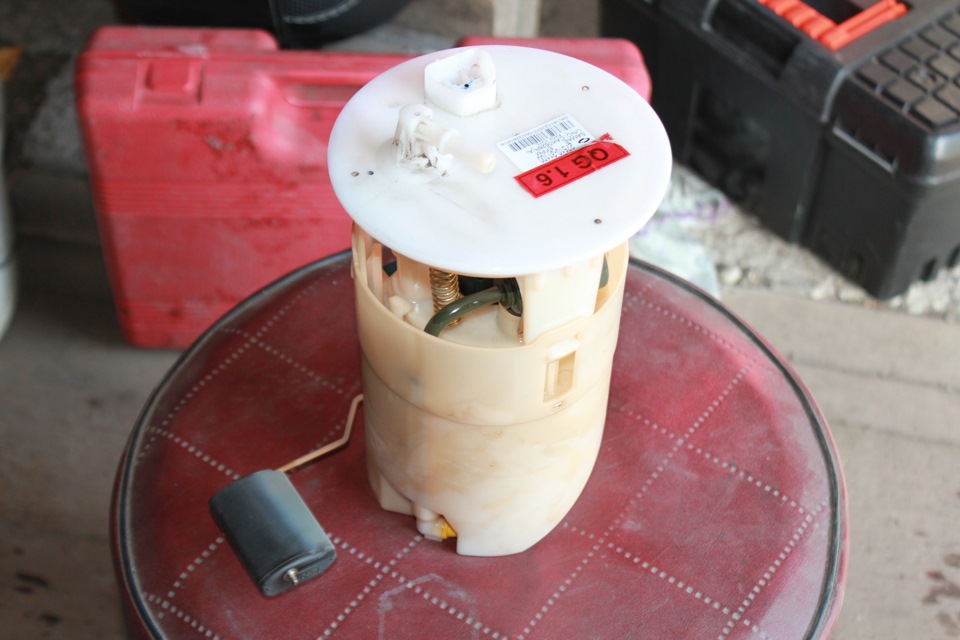

Вот так выглядит родной в сборе

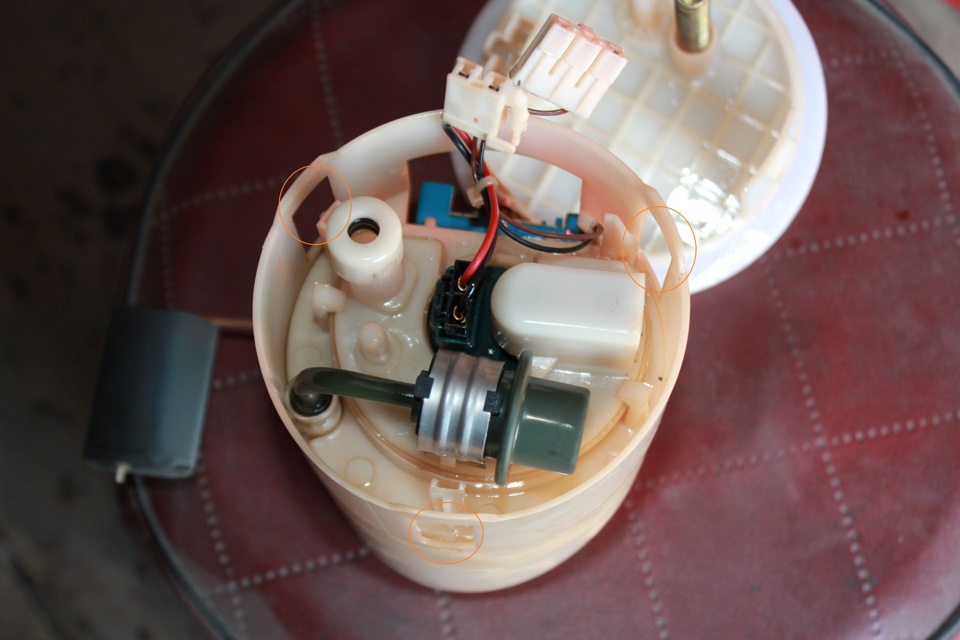

Приступаем к разборке. Снимаем верхнюю часть, отогнув 3 “липестка”.

Отсоединяем разъёмы с ДУТа и электронасоса. У меня на проводке был ещё нейлоновый хомутик, я его срезал. Достаём всю внутреннюю часть в сборе с фильтрами насосом и т. д. из корпуса, она крепится 3 крючками, на которые нужно давить и вытягивать. Снимаем регулятор давления сняв хомут и потянув вверх, не забыв про оставшиеся манжеты.

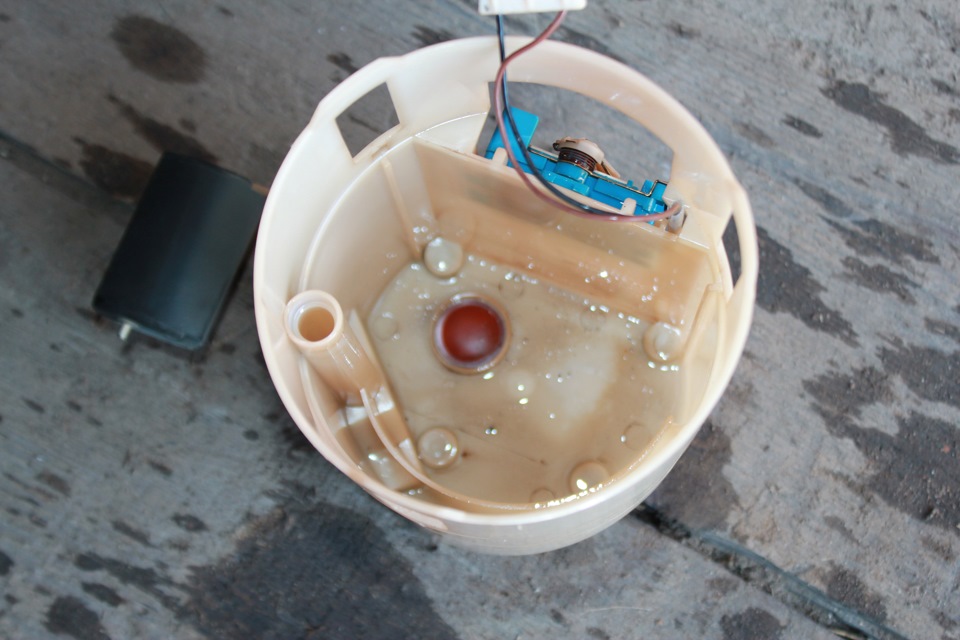

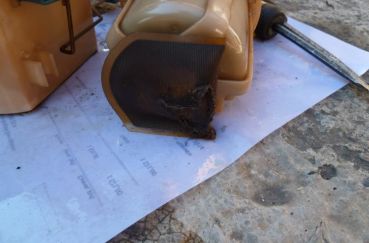

Корпус. Грязи немного. Фильтр грубой очистки

Сдёргиваем фильтр грубой очистки от эл.насоса. Фильтр тонкой очистки вынимаем из пластикового каркаса, отогнув 2 крючка. И с нижней части вытаскиваем эл.насос, не забыв достать манжеты из фильтра, если они не остались на штуцере насоса

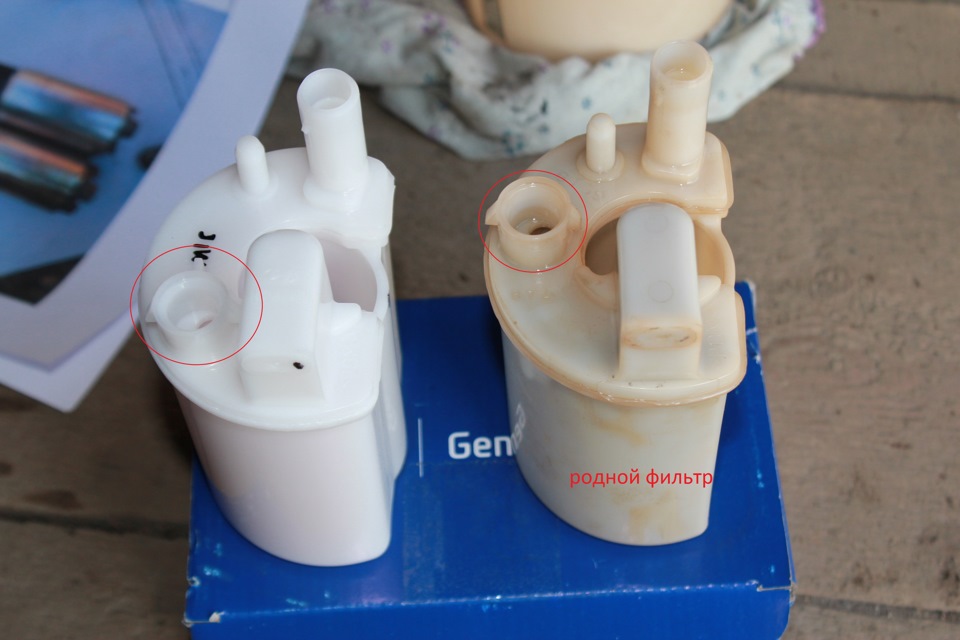

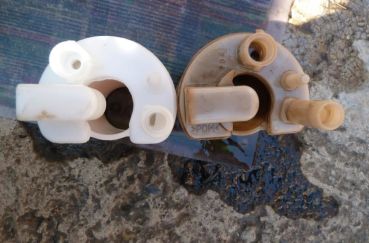

Отличаются между собой расположением места крепления регулятора давления.

Отмываем, вытираем, начинаем сборку в обратной последовательности. “Десятошный” фильтр чуть ниже чем родной, поэтому пришлось подрезать две “пупырки”, что прилегало без перекосов.

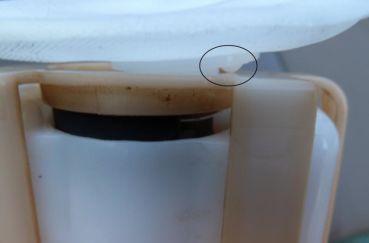

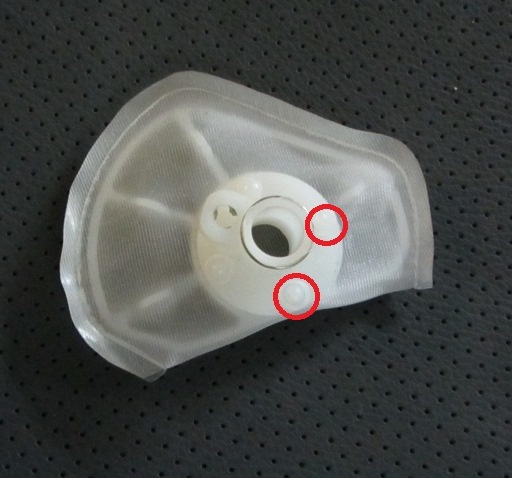

Пупырки

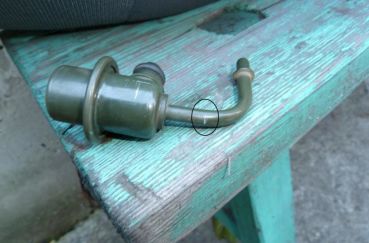

Трубку регулятора давления обрезал и нарастил топливным шлангом нагрев для эластичности феном. Хомутами стягивать не стал, по отзывам других, что там и так маленькое давление.

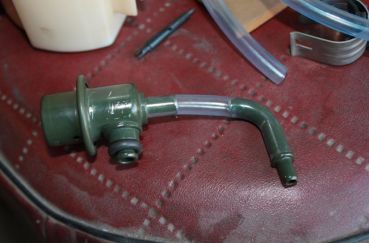

Вот такой получился регулятор давления.

Для крепления регулятора на фильтр придется подрезать бокорезами корпус модуля.

Место подрезки корпуса

Вообщем всё собрал, установил, завёл — работает, всё прекрасно)))

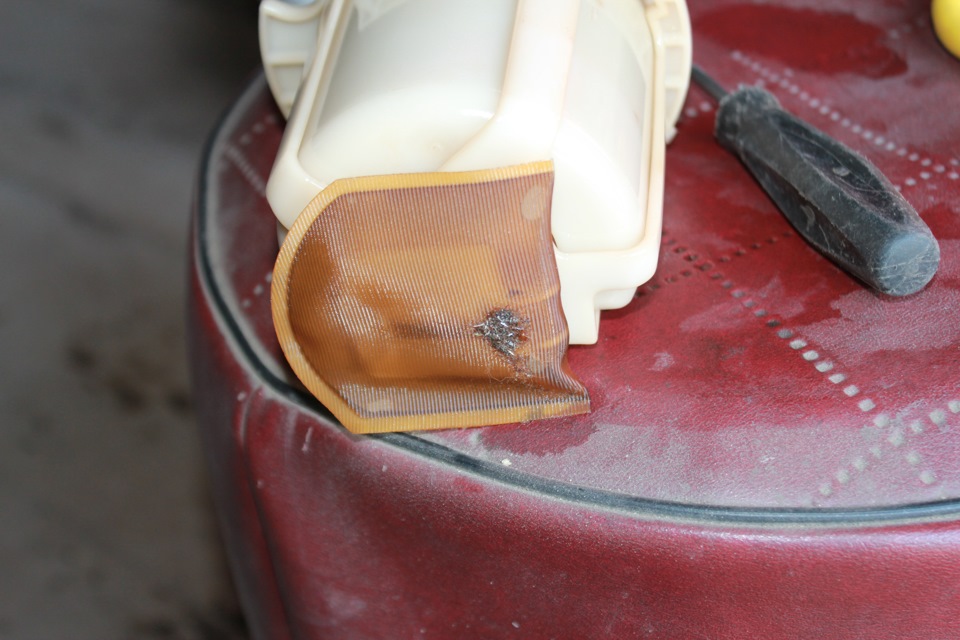

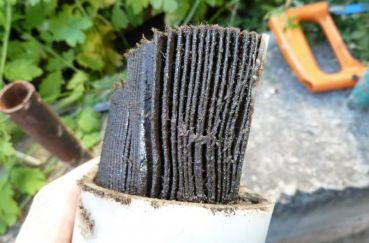

Ну и напоследок. Обрезал “болгаркой” старый фильтр.

Топливный фильтр Nissan Qashqai

Nissan Qashqai изготавливается в двух комплектациях: с бензиновым и дизельным силовыми агрегатами. В частности, модификации J10 и J11 оснащены бензиновыми 1,6 л (HR16DE), 2,0 л (MR20DE), а также дизельными 1,5 л (K9K) и 2,0 л (M1D; M9R) установками.

Независимо от года выпуска, комплектации место установки топливного фильтра (далее — ТФ) у всех моделей одинаковое:

• бензиновые: полость топливного бака, под сиденьем заднего ряда пассажиров;
• дизельные: в моторном отсеке, справа по ходу движения автомобилем.

Доступ к оборудованию для проведения профилактики из салона, моторного отсека транспортного средства. Длительная эксплуатация технического средства на загрязненном топливе способствует естественному засорению очистительного элемента. Вследствие чего снижается показатель разгона, динамики, увеличивается расход горючего.

Процесс самостоятельной замены ТФ вовсе не сложный, но требует внимательности со стороны ремонтника.

Топливный фильтр на Ниссан Кашкай: где находится, цена, оригиналы, аналоги, артикулы

Автопроизводитель Ниссан настоятельно рекомендует проводить осмотр ТФ через 45000 км. Интервал корректируют, если автомобиль систематически заправляют горючим, с низким октановым числом, загрязненной консистенцией.

Для стран СНГ интервал в 45 тыс. км не актуальный ввиду низкого качества топлива, наличия примесей, осадка. Поэтому владельцы практикуют частую замену фильтра уже на пробеге в 25 – 30 тыс. км.

Досрочное проведение технического осмотра не запрещается изготовителем, наоборот, всячески приветствуется.

Технические параметры ТФ: наружный диаметр 85.0 мм, внутренний диаметр 60.2 мм, длина 64 мм.

Характерные признаки засорения

• нестабильный запуск силового агрегата на разных температурных режимах;
• повышенное потребление горючего;
• детонация мотора на холостом ходу;
• разгон медленнее обычного;
• прострелы в выхлопной трубе;
• обогащенная или обедненная горючая смесь;
• на приборном щитке горит индикатор «Check Engine».

Причины засорения фильтрующего элемента на Nissan Qashqai (J10)

• эксплуатация автомобиля дольше рекомендованного срока до прохождения планового технического осмотра;
• заправка некачественного горючего, низкооктановой смеси на протяжении длительного времени;
• монтаж неоригинальных расходных материалов;
• установка запчастей от других технических средств, которые по внешним признаками схожи с заводскими;
• нахождение машины длительное время «на простое», в режиме «консервации», вследствие чего в контуре образовался осадок.

Самостоятельная диагностика

Процесс диагностики не сложный, предусматривает проведение следующих действий:

• Заглушите двигатель, откройте капот.
• Осмотрите топливный контур, убедитесь в отсутствие повреждений.
• Проверьте исправность предохранителя (№10) монтажного блока, он расположен в салоне машины, под торпедой, слева от рулевой колонки.
• Поместите транспортное средство над смотровой ямой, проверьте герметичность контура, исключите утечку топлива.

Если замечаний по целостности магистрали подачи горючего нет, тогда приступайте к непосредственной замене топливного фильтра.

Замена

• новый ТФ;
• ключ TORX на «20»;
• ветошь.

• Помещаем транспортное средство над смотровой ямой.
• Выключаем зажигание, открываем капот, снимаем силовые клеммы с аккумуляторной батареи.
• Открываем задние двери. Поддеваем фиксаторы, извлекаем заднее сиденье.
• Выкручиваем гайки диагностического люка, отсоединяем колодки с проводами от модуля бензонасоса.
• Запускаем двигатель, даем ему поработать на холостых оборотах до тех пор, пока не заглохнет. Выключаем зажигание.
• Извлекаем модуль бензонасоса с полости топливного бака.
• Устанавливаем новый очистительный элемент.

Замена топливного фильтра на Nissan Qashqai (J10) своими руками завершена. Последующая профилактика через 45000 км.

Все о замене топливного фильтра на Nissan Almera Classic и N16

Топливный фильтр в Ниссан Альмера Классик, как и в любом транспортном средстве, представляет собой один из основных компонентов системы подачи горючего. Его регулярное обслуживание и замена являются обязательным условием поддержания автомобиля в исправном состоянии.

Где находится фильтр топлива?

Бензонасосы на автомобилях Ниссан Альмера Классик располагаются в специальном съемном модуле внутри топливного бака. На этих машинах применяется двухступенчатая система очистки бензина.

Она состоит из двух фильтров:

• первый – предназначен для грубой очистки топлива и расположен на входном отверстии топливозаборного модуля;
• второй – тонкой очистки установлен на верхней части корпуса бензонасоса.

Местонахождение топливных фильтров и насоса на Ниссан Альмера H16 абсолютно идентично расположению этих устройств в Ниссан Альмера Классик.

Схема расположения фильтров в модуле топливного насоса

На модели Альмера G15 установлена упрощенная система фильтрации топлива, состоящая всего из одного устройства для грубой очистки.

Периодичность замены

Завод-изготовитель не указывает в сервисном мануале к автомобилю срок службы фильтра. По официальной документации Ниссан, его замена осуществляется только вместе с установкой нового топливного насоса. Но владельцы машин, учитывая нестабильное качество бензина в России, стараются менять фильтры через каждые 90 тыс. км пробега. Некоторые автолюбители выполняют эту процедуру намного чаще — через 12–15 тысяч км.

Иногда возникает необходимость срочной замены устройства фильтрации. Ее признаками могут служить провалы и рывки при работе мотора, особенно при разгоне больше 80 км/час. Может наблюдаться «троение» двигателя в различных диапазонах оборотов.

Выбираем фильтр

В отдельном виде оригинальные фильтры для горючего на Ниссан в продаже отсутствуют. Их можно приобрести и заменить только в сборе с топливным насосом. Артикул детали для заказа товара 17040–95F0B.

Аналоги

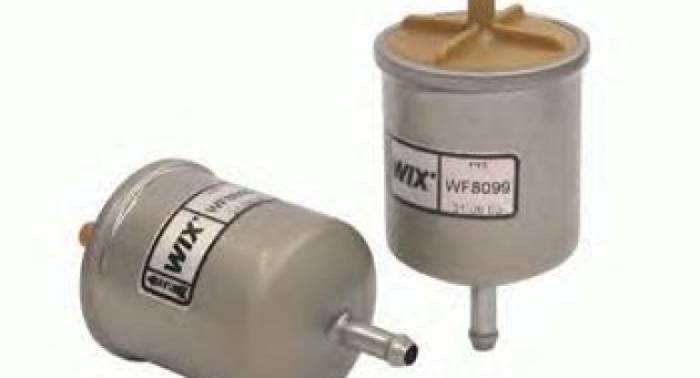

В качестве аналога оригинального фильтрующего механизма для топливной системы машины Nissan применяют устройства от других автопроизводителей. Наиболее часто с этой целью используют фильтр грубой очистки от Hyundai Accent (артикул товара 31090–25000) или отечественного ВАЗ 2110–12. Эти детали в отличие от подлинника имеют иную форму установочной части, которую придется немного подрезать. Из оригинальных запчастей понадобится резиновое кольцо для герметизации крышки модуля (17342–95F0A). Обычно его приходится менять после повреждения при неаккуратном демонтаже крышки.

Выбор фильтров тонкой очистки немного богаче — это оригинальная деталь от Акцента (артикул 31911–25000) или ее аналог SCT с номером ST 399. Эти устройства отличаются от оригинальных фильтров Ниссан расположением крепежной точки регулятора давления топлива. При их монтаже нужно немного подрезать пластиковый корпус стакана, где расположен бензонасос. Установка таких элементов неоднократно опробована на машинах Nissan 2006, 2007 и 2008 годов выпуска. Для Almera G15 подходящим фильтром является Francecar FCR 210141, который успешно прошел тестирование на машине 2014 года выпуска.

Как поменять своими руками?

Иногда владельцы автомобилей обращаются к официальному дилеру по вопросу замены топливных фильтров Ниссан Альмера Классик. Но чаще всего многие предпочитают выполнить эту работу самостоятельно.

Подготовка

Перед заменой топливного фильтра нужно подготовить инструменты и вспомогательные материалы.

Краткий список необходимого:

• гаечный ключ на 10;
• газовый ключ;
• отвертка с узким плоским и крестообразным жалом;
• средство для очищения (ацетон, растворитель или вещество для промывки карбюраторов);
• пустая устойчивая емкость объемом 0,5–1,0 литра для слива остатков бензина из магистрали;
• ветошь для сбора пролитого топлива.

Этапы работы

После подготовки инструмента можно начать работу по снятию и замене деталей.

1. Необходимо сбросить давление в топливной системе. Для этого нужно найти в монтажном блоке, который расположен под панелью приборов в районе левой ноги водителя, предохранитель насоса. Он отмечен на схеме, находящейся на крышке блока, как «fuel pump». Следует вынуть его из гнезда. Затем необходимо завести двигатель автомобиля. Он поработает короткое время и заглохнет. Данную процедуру желательно повторить несколько раз с интервалом между пусками около минуты. Во время работы мотора следует открыть заливную горловину бензобака для выравнивания давления с атмосферным.
2. Откинуть подушку заднего сидения, под которой расположен бак. На нем имеется монтажное гнездо, в котором установлен топливный модуль. Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки. Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности.
3. Если давление топлива не было сброшено описанным выше методом, то его можно понизить при отключенном разъеме питания насоса. Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару. Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из них. Вытечь из магистрали может до 0,2–0,3 литра горючего.
4. Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой (черное кольцо с выступами по периметру модуля). Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами. При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства.
5. Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса. Иногда провода могут быть скреплены между собой нейлоновой стяжкой, которую необходимо срезать.
6. После отсоединения разъемов можно вынуть насос с фильтрами из корпуса модуля. Он закреплен тремя зажимами, на которые необходимо нажать, одновременно вытягивая насос. Регулятор давления находится на хомуте и снимается очень легко. Затем нужно провести чистку пластикового стакана модуля от накопившейся внутри грязи.
7. Далее проводится наружный осмотр насоса, а также ремонт и обслуживание элементов конструкции. Фильтр грубой очистки стоит на нижней части механизма и очень просто снимается рукой. Устройство тонкой очистки находится вверху насоса и крепится двумя пластиковыми зажимами. Для их отгибания используют жало плоской отвертки. При демонтаже фильтров важно не забыть снять манжеты со штуцеров насоса, которые устанавливаются в новые механизмы очистки.
8. Затем можно сменить устройства фильтрации и приступить к сборке в обратной последовательности. При этом нужно доработать клапан регулятора давления, разрезав его трубку и удлинив ее вставкой из бензостойкого шланга.

Посмотреть процедуру выполнения замены фильтров топлива можно на видео от пользователя Азат Аликберов.

Цена вопроса

Стоимость самостоятельной работы по замене топливного фильтра на Nissan Almera Classic и N16 может варьироваться и зависит от производителя запасных частей. Цена оригинального насоса в сборе с фильтрами составляет около 10 тыс. рублей.

Стоимость неоригинальных фильтров значительно ниже — за весь комплект деталей придется отдать примерно 1700 рублей при использовании устройств Хенде или около 800 р. за более дешевые аналоги. Экономнее всего обойдется замена фильтра на Nissan G15 – его цена составляет в районе 120 рублей.

Последствия несвоевременной замены

При несвоевременной замене топливных фильтров в лучшем случае машина просто не заведется, поскольку насос не сможет подавать бензин к форсункам в необходимом количестве. При этом есть риск выхода из строя насоса, так как он полноценно охлаждается и смазывается только при прокачке горючего. В худшем варианте мелкие частички грязи пойдут по топливным магистралям к форсункам системы впрыска и забьют их. Иногда это засорение может быть настолько сильным, что его невозможно очистить. В таком случае детали подлежат замене.

Фотогалерея

Ниже представлены фото по замене топливного фильтра в автомобиле Ниссан.

Крышка модуля под сидением Зажимы фиксации топливной трубки Откручивание кольцевой гайки с помощью газового ключа Фильтр грубой очистки, забитый грязью Новый и старый фильтры тонкой очистки — хорошо заметна разница в конструкции Подрезка крепления нового фильтра грубой очистки Черным овалом обозначено примерное место разреза трубки клапана Доработанный клапан собран Собранный модуль с доработанным клапаном Разрезанный старый фильтр наглядно показывает количество грязи в бензине

Видео «Замена топливных фильтров»

Ролик от канала Pro Авто32 показывает, как произвести замену фильтрующих устройств.

Топливный фильтр Ниссан Альмера G15

Топливный фильтр Ниссан Альмера G15 есть. Несмотря на это, многие автовладельцы сомневаются в данном факте, так как при разборке топливного насоса самостоятельно или в сервисе не могут его обнаружить. Рассмотрим, где установлен топливный фильтр на Ниссан Альмера G15 и как до него добраться.

Где расположен?

Топливный фильтр (он же фильтр тонкой очистки топлива) установлен в топливном модуле бензонасоса, поэтому при разборе его не видно. Сетки бензонасоса, позволяющие удалять крупные загрязнения, находятся в форсунках.

Очиститель устанавливается в положение вертикально. Несмотря на отсутствие очистительного элемента в магистрали, качество очистки топлива достаточно высокое, поэтому опасения, связанные с быстрой поломкой насоса из-за недостаточного очищения, безосновательны.

Замена

Фильтр тонкой очистки топлива в Ниссан Альмера G15 отдельно не меняется. Замена детали производится одновременно со сменой всего модуля. Независимо от состояния системы топливоподачи и качества используемого горючего, модуль с фильтром рекомендуется менять каждые 100 тыс. км, хотя заявленный срок службы – не менее 120 тыс. км.

Подробно опишем замену фильтра топлива, сеточки бензонасоса и датчика указателя уровня горючего – данные процедуры водитель может выполнить самостоятельно, даже находясь в дороге вдали от гаража или мастерской.

Порядок замены следующий:

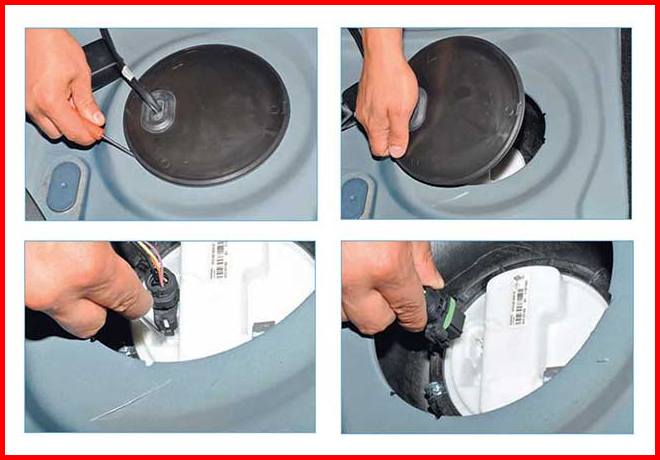

• Снять задний диван машины, под которым расположен бак с топливом.
• Используя плоскую отвертку, снять крышку.
• Разжать фиксирующие элементы и открепить провода от крышки.

• Повернуть ключ зажигания, чтобы сбросить давление (хватит нескольких секунд), затем выключить машину.
• На конце трубки сжать фиксаторы, и снять элемент со штуцера крышки.

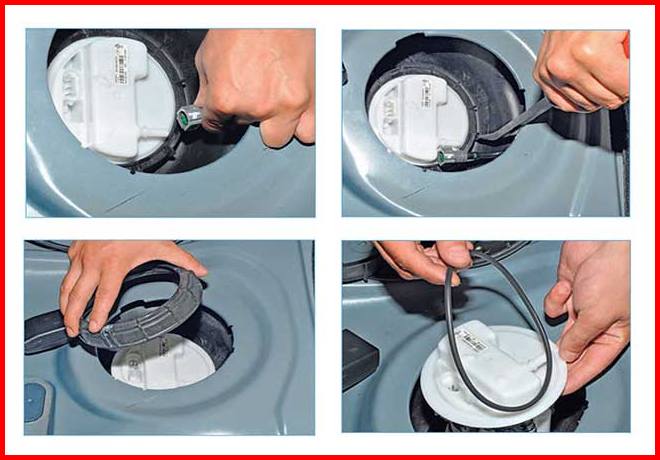

• Модуль зафиксирован посредством прижимного кольца, закрученного на горловине. Его нужно снять (можно задействовать монтажную лопатку) по направлению против часовой.
• Снятие кольца выполняется не так просто – как правило, действие необходимо повторять не один раз, фиксируя инструмент в углублениях горловины. Возвращая деталь на место, делать это нужно обязательно.
• Демонтировать уплотнитель, не убирая крышку.
• В любую подходящую емкость слить остатки горючего из снятого элемента.

• Вытащить модуль, доставая поплавок датчика топлива из соответствующего гнезда.
• Открытую часть бака обязательно накрыть (можно задействовать картон, полиэтилен и пр.).

На этом этапе топливный модуль полагается заменить новой деталью – ремонт запчасти производителем не предусмотрен.

Однако, в экстренной ситуации (например, если он сломался вдали от города и нет возможности оперативно произвести замену запчасти), допускается провести чистку фильтра или поменять отдельные части устройства (насос, датчик уровня горючего).

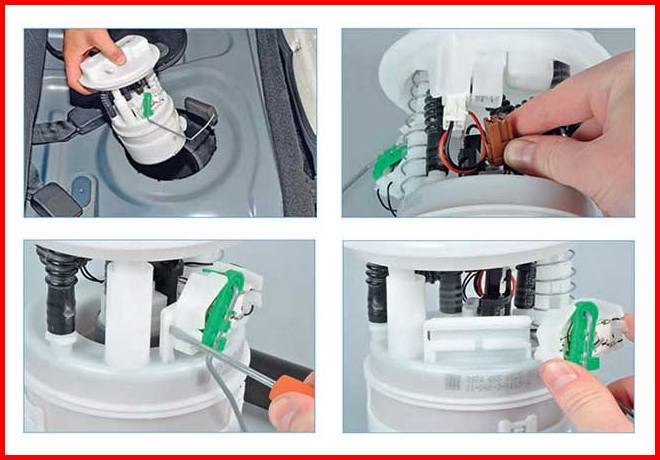

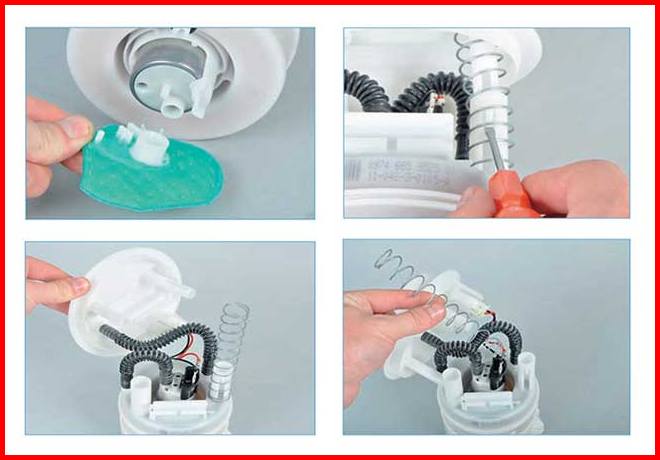

Порядок разборки:

• Вытащить модуль.
• Провода открепить от внутренней стороны разъема крышки.
• Демонтировать датчик уровня топлива.

• Плоской отверткой отжать 3 держателя стакана, отсоединить деталь.
• Там, где закреплен канал регулятора давления, имеется уплотнитель из резины.

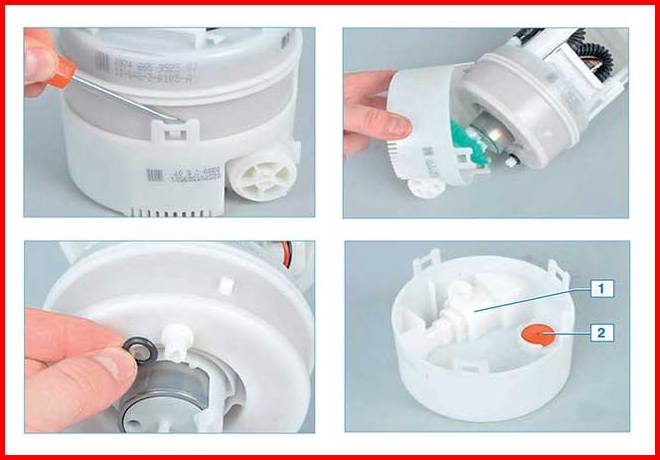

• На рисунке показано расположение регулятора давления – цифра 1, а также противодренажного клапана – цифра 2.

• Немного потянуть, а после снять фильтр-сетку. Впоследствии сетку можно прочистить либо поменять на новую.
• Снять крепеж крышки модуля, убрать ее в сторону – покажется пружина.

• С обратной стороны крышки снять провода.
• Изъять из системы насос.
• Гофру, расположенную на патрубке, разогреть кипятком и снять.
• Далее снятые элементы устанавливаются на свои места в порядке, обратном снятию.

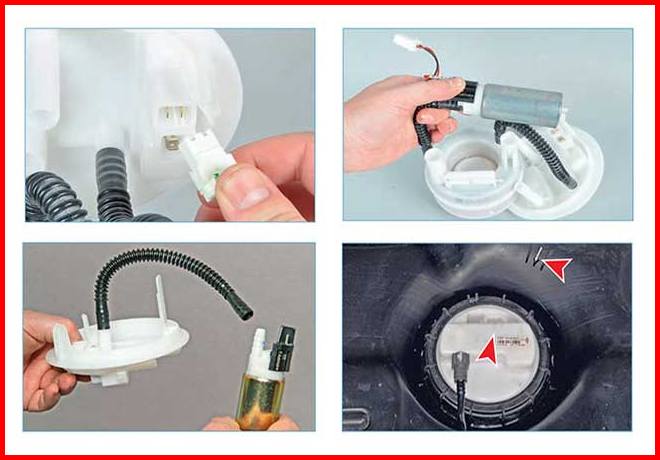

• В процессе сборки важно, чтобы отметка на крышке оказалась перед отметкой на баке.
• Гофру необходимо надеть на штуцер крышки до щелчка.
• По завершении процедуры запустить мотор и обязательно проверить работу системы.

Модуль, расположенный в баке с горючим Ниссан Альмера G15, меняется, если требуется замена фильтра, установленного в нем, при отказе, поломке какой-либо детали модуля или же после достижения пробега 100 000 км. Заменить топливный фильтр Ниссан Альмера G15 вполне возможно самостоятельно, следуя приведенный выше инструкции.
