Замена датчика холостого хода (ИНЖЕКТОР)

-Уже давно мучился с пуском двигателя. Иногда заводился с пол оборота, а иногда выжимаешь сцепление, поддаешь газу и только тогда начинает схватывать (по началу грешил на свечи или форсунки).
-Потом пару раз машина глохла на переключение передачи (при выжимание сцепления).
-И последней каплей стало сегодня, когда во время движения на панели начал загораться желтый заначек двигателя и обороты не падали ниже 2тыс.

Тут я полез со всеми этими диагнозами в интернет и посоветовался с мужиками на работе. Тут мне подсказали проверить Датчик Холостого Хода. Ну а в интернете при поломке нашел такие симптомы:

-неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа
-обороты самопроизвольно то повышаются, то понижаются
-автомобиль глохнет, когда пытаешься сменить передачу
-при подключении мощных потребителей электроэнергии, обороты уходят вниз

Ну и было решено менять.

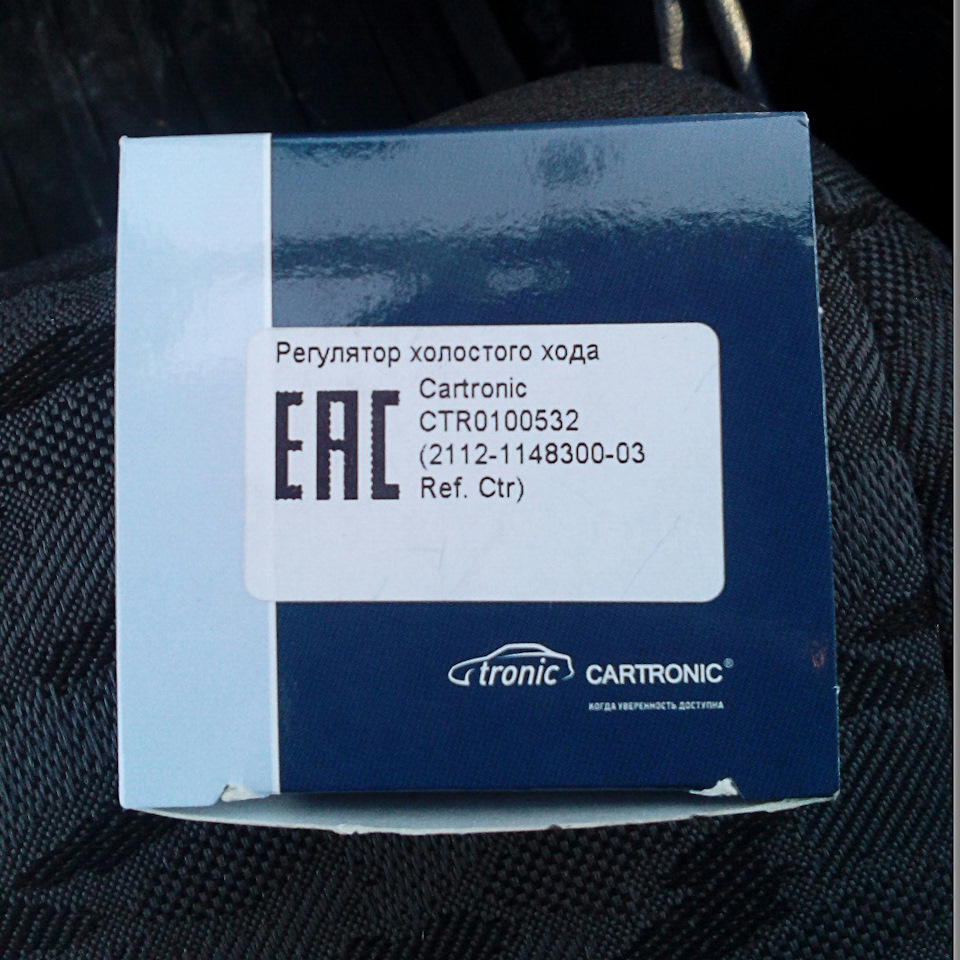

Поехал в магазин. Купил новый ДХХ

Змена ДХХ очень проста. И по времени занимает минут 5-10.

1) Для начала, отсоединяемым минусовую клему от АКБ (не знаю зачем, но в интерне рекомендуют)

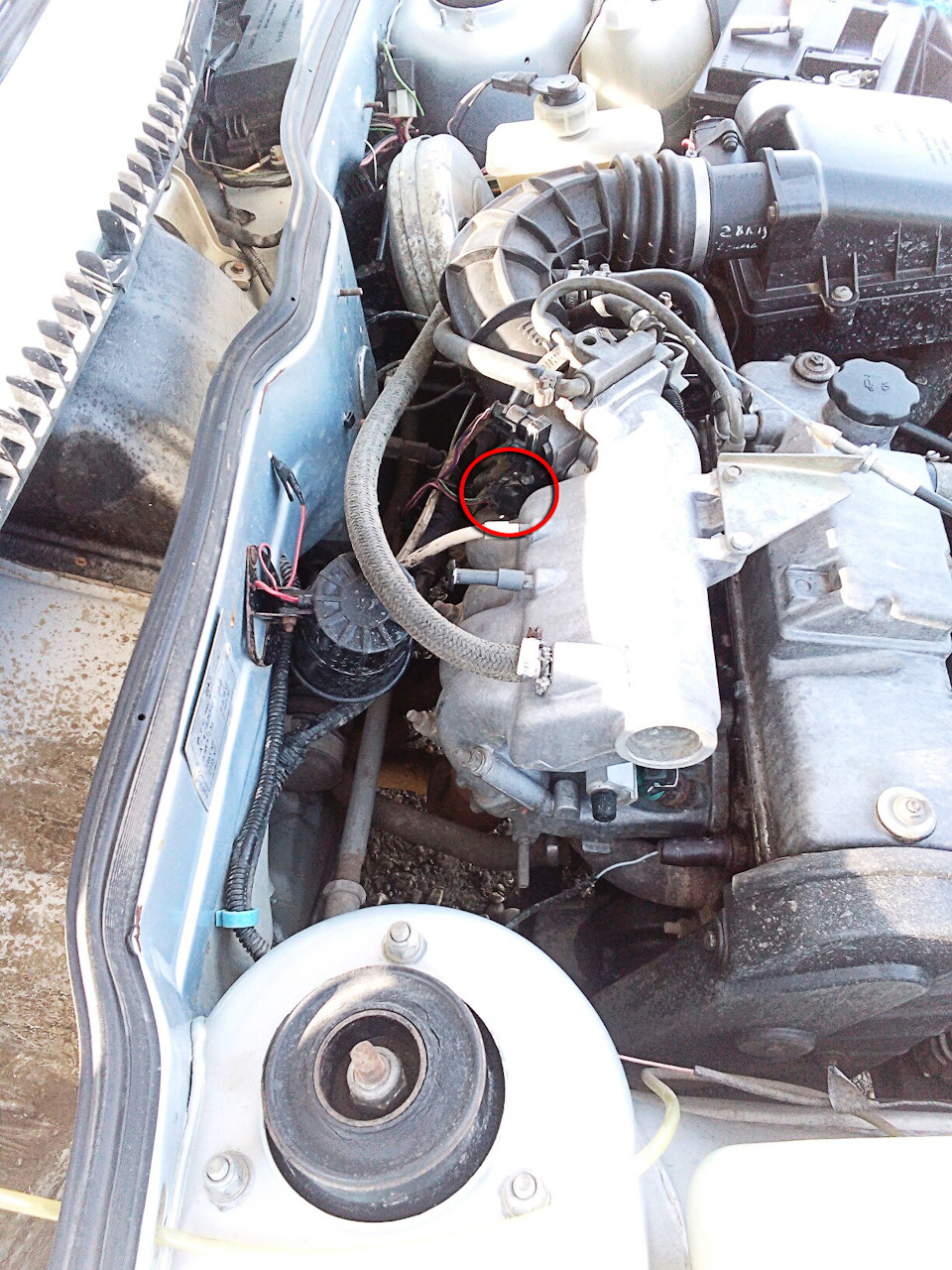

2) Далее находим сам датчик. На инжекторе он находится с левой стороны под капотом.

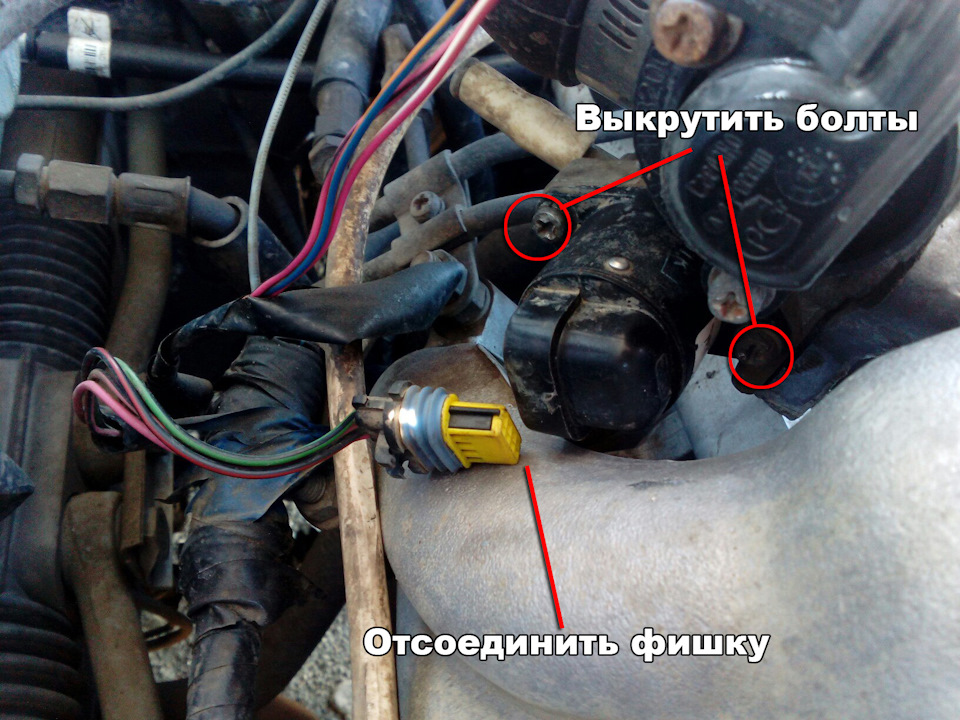

3) Отсоединяем фишку, выкручиваем два болта, и вытаскиваем датчик.

4) Новый ставится в обратном порядке (вставляем датчик, вкручиваем два болта, надеваем фишку) Не забудьте, проверить уплотнительное кольцо.

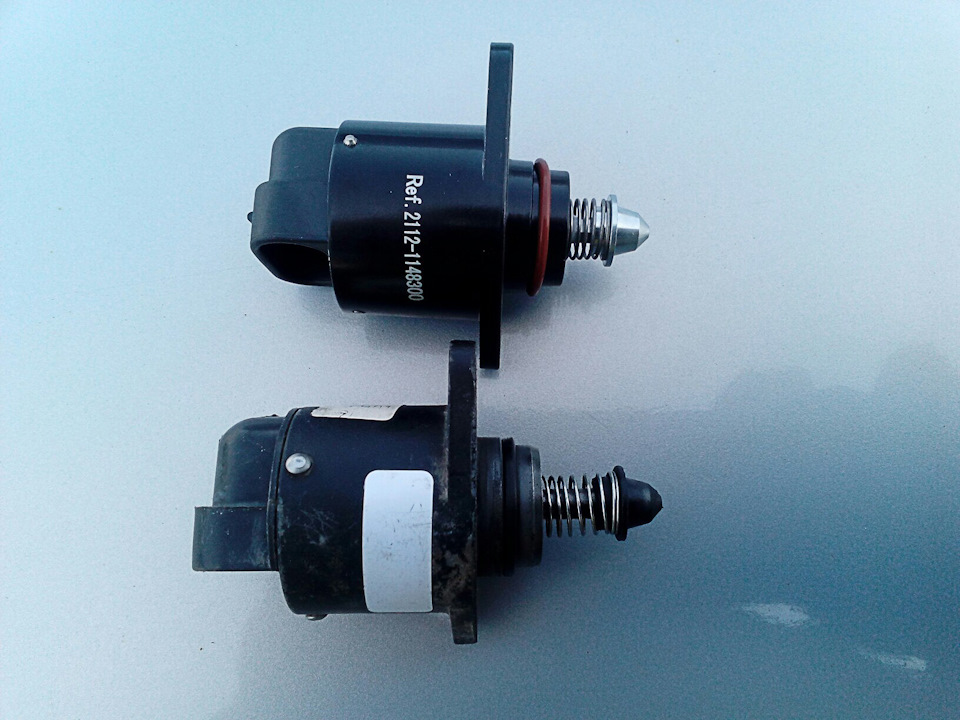

НОВЫЙ | СТАРЫЙ

Ну вот и все. Накидываем клему на АКБ. Пробуем заводить.
У меня завелась с пол оборота, не выжимая сцепления и не поддавая газу.
Всем спасибо, всем удачи!

Регулятор холостого хода (РХХ) ВАЗ 21083, 21093, 21099

Регулятор холостого хода является элементом электронной системы управления двигателем.

Регулятор холостого хода (РХХ) ЭСУД инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

1. Назначение регулятора холостого хода.

Регулятор холостого хода (РХХ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 2099 (он же шаговый мотор, он же датчик холостого хода) предназначен для регулировки объема подаваемого воздуха во впускной коллектор с целью обеспечения работы двигателя на холостом ходу при закрытой дроссельной заслонке. Помимо этого РХХ участвует в запуске двигателя автомобиля, его работе при прогреве и на переходных режимах.

2. Устройство РХХ.

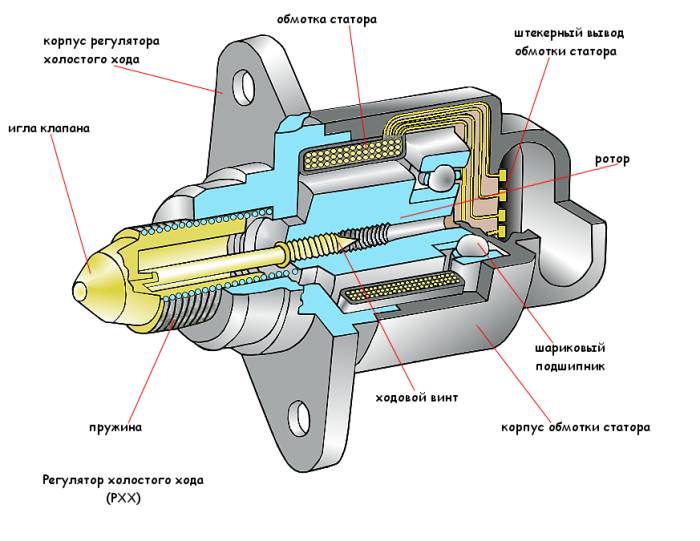

Регулятор холостого хода состоит из двухполюсного шагового двигателя, имеющего две обмотки статора, сердечник со штоком и подпружиненным конусным наконечником. Вращательное движение сердечника преобразуется в поступательное перемещение штока с наконечником (соединение гайка-винт). При вращении ротора в одну сторону шток вытягивается, при вращении в другую втягивается.

3. Расположение на автомобиле.

РХХ установлен в нижней части корпуса дроссельного патрубка, перекрывает своим наконечником сечение байпасного канала, по которому воздух поступает во впускной коллектор двигателя.

4. Принцип действия регулятора холостого хода.

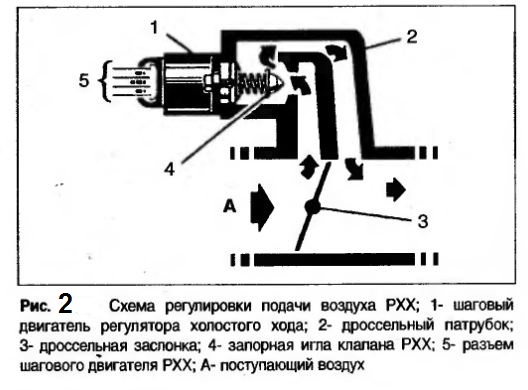

По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку. Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на незапущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает. Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.
Подробнее: «Принцип действия регулятора холостого хода (РХХ)».

5. Неисправности в работе двигателя связанные с РХХ.

— повышенные либо пониженные обороты холостого хода;

— «плавающие» обороты холостого хода;

— затрудненный запуск двигателя (возможен только при нажатии на педаль «газа»);

— двигатель глохнет после сброса «газа» и (или) переключении передач;

— снижение оборотов холостого хода двигателя после включения мощных потребителей.

Выйти из строя может как сам РХХ, так и его электрические цепи. В ряде случаев имеет смысл снять РХХ, проверить, прочистить его и его посадочное гнездо.

6. Применяемость РХХ.

На автомобилях ВАЗ 21083, 21093, 21099 с двигателями оборудованными впрыском топлива устанавливается регулятор холостого хода 2112-1148300-01 или 2112-1148300-02.

Примечания и дополнения

— Шаговый мотор – специальный тип электродвигателя, без щеток, имеющий две обмотки возбуждения в статоре и сердечник (ротор) из магнитного металла. При подаче напряжения на одну из обмоток сердечник поворачивается на определенный угол, при подаче напряжения на другую обмотку еще на один. Таким образом, полный оборот сердечника разделен на несколько частей – шагов.

— При установке нового регулятора холостого хода необходимо отрегулировать выступание его запорной иглы, которое не должно превышать 23 мм.

Датчик холостого хода на ВАЗ-2109 (инжектор): где находится, назначение, возможные неисправности и ремонт

В инжекторных автомобилях применяется система питания, отличная от карбюраторной с ее каналом для работы двигателя на холостом ходу. Для поддержки работы двигателя в режиме ХХ служит датчик холостого хода инжектор ВАЗ-2109. Специалисты называют его по-разному: датчик ХХ или регулятор ХХ. Данное устройство практически не доставляет проблем владельцу автомобиля, но иногда все же выходит из строя.

Назначение

Датчик необходим для регулировки потока воздуха, который поступает в мотор, когда дроссель закрыт. То есть элемент автоматически регулирует заданные обороты двигателя в режиме холостого хода. Регулятор участвует и в прогреве силового агрегата после холодного запуска.

Устройство

На начальном этапе развития инжекторных двигателей в качестве регуляторов холостого хода применялись роторные и соленоидные устройства. Они могли иметь два рабочих положения — здесь можно провести аналогию с вентилем запорной арматуры. Датчик работал в полностью открытом или полностью закрытом положении. Это не позволяло эффективно стабилизировать обороты холостого хода.

В дальнейшем инженеры «АвтоВАЗа» создали датчик холостого хода инжектор ВАЗ-2109 в виде шагового клапана. Он отличается наличием ступенчатой регулировки подачи воздуха по обходному каналу в дроссельной заслонке.

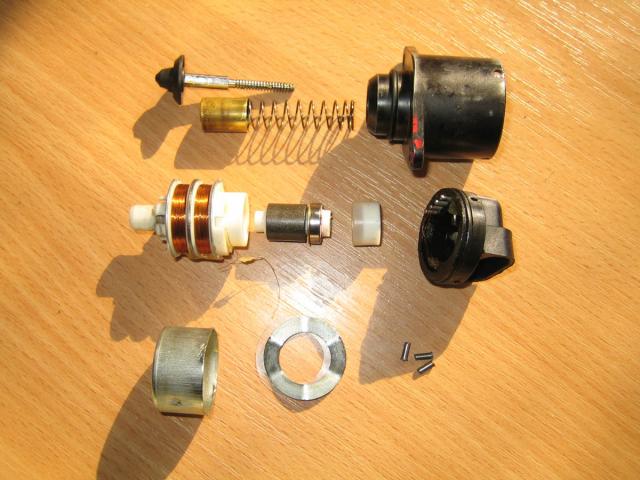

Устроен РХХ следующим образом: в основе лежит небольшой шаговый электродвигатель, также в устройстве имеются шток, пружина и игла.

Принцип действия

Когда автомобиль движется, и дроссельная заслонка открыта, РХХ не участвует в процессе, его клапан закрыт, а шток неподвижен. Когда же заслонка закрывается, и двигатель переходит в режим холостого хода, на электрический двигатель подается напряжение, и шток движется в сторону открытия — входит в работу клапан. Он приоткрывается, и воздух в двигатель поступает в обход через специальное отверстие.

Когда водитель включает зажигание, шток РХХ полностью выдвигается в свое крайнее положение и закрывает калибровочное отверстие в патрубке дросселя. Затем датчик считает шаги, и клапан возвращается в свое базовое положение. Что касается этого базового положения, то оно может быть разным и зависит от установленной в ЭБУ прошивки. Для прошивки «Январь 5.1» положение составляет 120 шагов, для прошивок «Бош» — 50 шагов.

Расположение

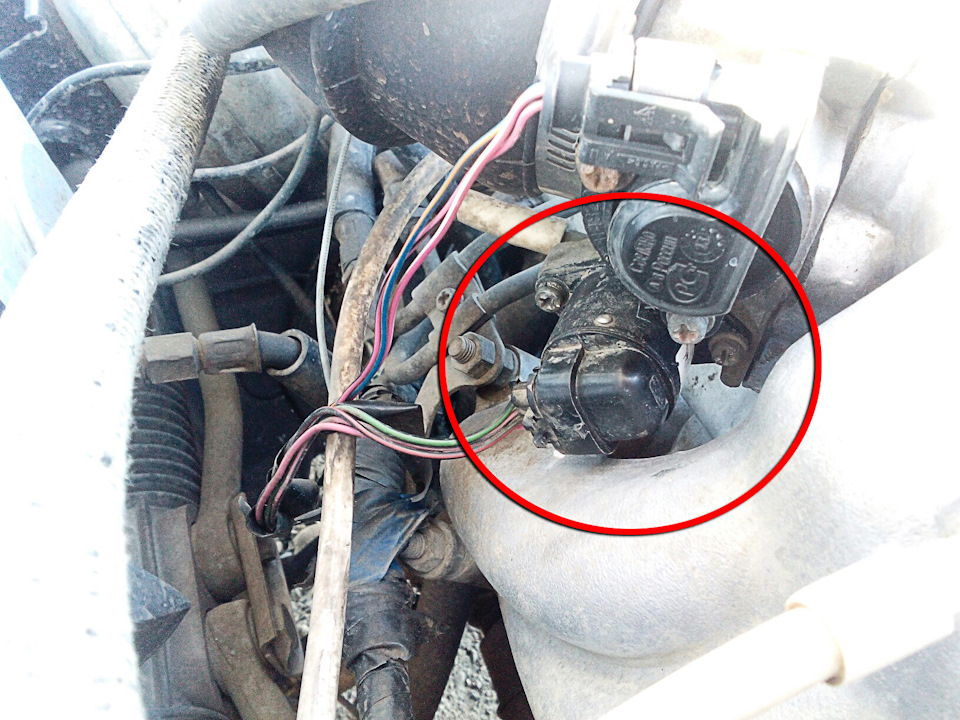

Зная принцип действия датчика холостого хода ВАЗ-2109 (инжектор), нетрудно догадаться о месте его установки. На данном автомобиле он находится около дроссельной заслонки и датчика положения дросселя. Прибор фиксируется винтами на корпусе заслонки. В случае выхода из строя владелец автомобиля сможет без труда заменить его самостоятельно.

Схема включения ДХХ

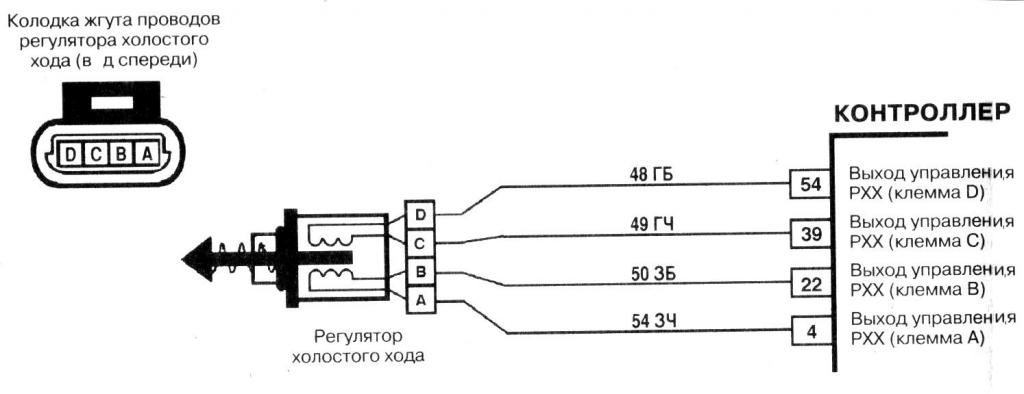

Регулятор холостого хода подключается единственным четырехжильным кабелем. Провод датчика холостого хода ВАЗ-2109 соединен с ЭБУ. Такая проводка создает определенные проблемы при попытке диагностики датчика своими руками. Не получится просто взять и подать напряжение на клемму для проверки: ЭБУ подает напряжение к обмоткам шагового мотора в импульсном режиме. Поэтому проверка мультиметром в случае неисправности не очень эффективна.

Признаки неисправности

Данный элемент отвечает за работу мотора на холостом ходу, а значит, любая его неисправность повлияет на стабильность ХХ. Среди основных симптомов выхода из строя HPP можно выделить:

• неустойчивый холостой ход;
• падение оборотов коленчатого вала при включении дополнительных элеткропотребителей;
• отсутствие повышенных прогревочных оборотов при холодном запуске силового агрегата;
• остановка ДВС при выключении или переключении передачи.

Данные симптомы не всегда будут являться причиной неисправности датчика холостого хода ВАЗ-2109 (инжектор), так как такие же признаки будут и при выходе из строя ДПДЗ. Но в случае проблем с датчиком положения дроссельной заслонки загорится лампа «Проверьте двигатель». Так как РХХ, или датчик холостого хода, не имеет собственной диагностической системы, то при этих же симптомах лампа гореть не будет.

Типичные поломки

Данные признаки обычно возникают, если байпасный канал в дроссельной заслонке забит пылью, грязью. Также может быть нарушена целостность электрической части. Те же симптомы можно получить, если прошивка в компьютере ЭБУ автомобиля не будет соответствовать установленному датчику холостого хода.

Как диагностировать РХХ

В идеальной ситуации проверка регулятора должна осуществляться на профессиональных стендах, где можно воспроизвести подачу импульсов, аналогичных ЭБУ. На практике такие стенды есть далеко не везде, и вся диагностика сводится к более простым методам проверки. Это проверка датчика визуально и вручную, тесты с помощью мультиметра.

Простейшая диагностика ДХХ

Самым простым способом проверить датчик холостого хода ВАЗ-2109 является следующий метод. Потребуется помощь друга. Датчик отключают из разъема, затем откручивают винты крепления и демонтируют устройство. Далее регулятор снова подключатся в разъем, но удерживается в руках.

Помощник в это время запускает силовой агрегат, и шток РХХ должен в этот момент втянуться полностью, а затем выдвинуться на определенное расстояние. Если устройство ведет себя именно так, то оно работоспособно — шток не погнут, его не заклинивает внутри клапана. Но нет никаких гарантий, что прибор соответствует прошивке ЭБУ. Шток выдвигается, но неизвестно количество шагов. На разъеме имеется маркировка — по ней можно убедиться в соответствии датчика ЭБУ.

Это начальный этап диагностики. Далее проверяют электрическую часть, состояние клапана, степень износа иглы.

Как проверить датчик мультиметром

С помощью мультиметра продиагностировать датчик холостого хода ВАЗ-2109 (инжектор) можно двумя способами: вначале проводят измерение в режиме омметра, затем — в режиме вольтметра.

Если замкнуть контакты на штекере C-D и A-B, то мультиметр должен показать сопротивление в пределах 40-80 Ом. Если замыкать щупами контакты D-C и A-D, то мультиметр на исправном РХХ покажет бесконечность.

В режиме вольтметра напряжение на датчике при включенном зажигании должно составлять 12-20 В.

Диагностика на стенде

Самые простые стенды для проверки РХХ обойдутся рядовому автолюбители в 1500-2000 рублей. Замена датчика холостого хода ВАЗ-2109 обойдется в 300 рублей. Поэтому покупка стенда экономически нецелесообразна. Можно собрать простой стенд своими руками. Схема состоит из зарядного устройства от любого мобильного оборудования с напряжением в 6 В, колодки штекера и контрольной лампы. Если в процессе проверки лампа будет светиться, то РХХ неисправен. Если лампа горит в половину накала, то устройство исправно.

Чистка иглы и клапана ДХХ

Прежде чем менять датчик, можно попробовать прочистить его — очень часто это решает проблему. Элемент отсоединяют от его колодки, очищают контакты с помощью WD-40 или любой другой аналогичной жидкости. Затем откручивают винты и извлекают сам регулятор. Полностью разбирать устройство для очистки не нужно — достаточно обрызгать шток, иглу, пружины очищающей жидкостью, а пока РХХ высыхает, брызнуть жидкостью в канал холостого хода в дроссельном узле.

Как заменить датчик холостого хода

Если очистка не помогла, и РХХ не работает, тогда нужна замена датчика холостого хода ВАЗ-2109 (инжектор). Делается это очень просто.

Датчик установлен на корпусе дроссельной заслонки. Крепится он двумя винтами, как и топливный насос. Для снятия откручивают болты крепления и отключают штекер от прибора. Перед монтажом нового ДХХ рекомендуется зачистить наждаком посадочное место.

Новый РХХ устанавливают аналогично, в обратом порядке. Элемент устанавливают на место, фиксируют болтами, подключают провода. Но иногда случается так, что замена не решает проблему, и холостые обороты плавают даже с новым датчиком. Здесь причина в качестве запасных частей в магазинах — перед установкой лучше убедиться в работоспособности нового датчика.

Нюансы выбора

В магазинах предлагается огромное количество различных датчиков разных производителей. Оригинальная деталь обязательно имеет маркировку XX-XXXXXXX-XX. По последним двум цифрам можно разобраться в совместимости. Так, цифры 01 и 03 взаимозаменяемы, также можно менять местами 02 и 04. Вместо 02 нельзя поставить 01 или 03. Если датчик оригинальный и новый, пружину и шток лучше дополнительно смазать густой смазкой.

Покупая датчик даже в проверенном магазине, следует смотреть на следующие нюансы:

• на упаковке отсутствуют метки, по которым можно отличить производителя;
• стикер на корпусе устройства желтый и не имеет рамок;
• игла имеет темный наконечник;
• уплотнительное кольцо тонкое и черное;
• шляпки заклепок меньше 3 мм в диаметре;
• пружина белого цвета;
• длина корпуса меньше длины штатного датчика «АвтоВАЗа» на 1 мм.

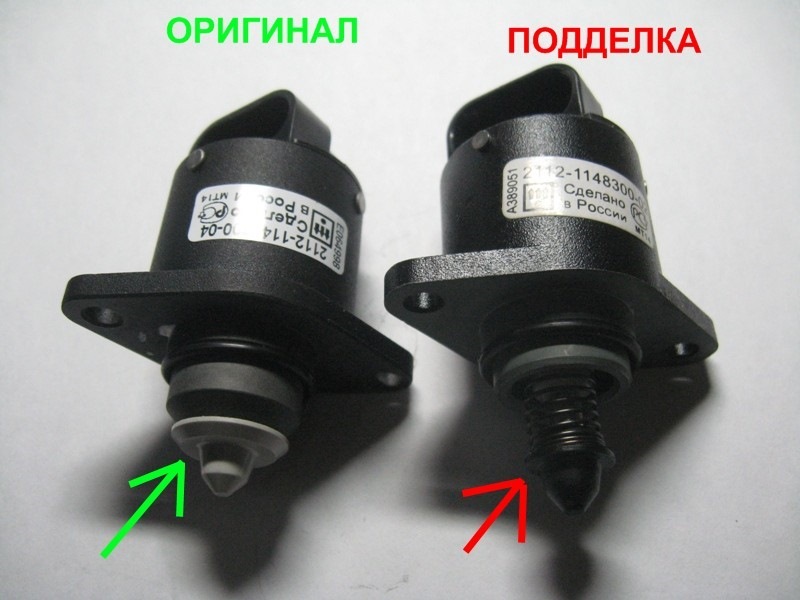

Все эти нюансы говорят о том, что предлагается контрафактный датчик холостого хода ВАЗ-2109. Фото настоящего и поддельного устройств вы видите выше.

О датчике холостого хода ВАЗ 21099 (2109)

На инжекторный ВАЗ 21099 (2109) устанавливается датчик холостого хода, для того чтобы ускорить прогрев холодного двигателя и уменьшить износ трущихся деталей при прогреве и поддержания холостых оборотов двигателя, его механики сокращённо называют ДХХ. Этот прибор устанавливается в дроссельный узел, который можно увидеть в левой части мотора, если на него посмотреть сверху.

КАК ОН УСТРОЕН

В устройство этого прибора входят три основные детали:

• Электродвигатель шаговый;
• Игла конусная совмещённая со штоком;
• Пружинка.

Схема прибора показана на рисунке.

Принцип работы регулятора холостого хода заключается в следующем. На схеме прибора обозначены блоки:

1. Красным цветом обозначен исполнительный механизм, это непосредственно датчик холостого хода на инжекторный ВАЗ 2109;
2. Под объектом регулирования, который закрашен в серый цвет, понимают частоту оборотов мотора;
3. Синим цветом, обозначены датчики, которые считывают частоту и скорость вращения коленчатого вала. Когда мотор работает на холостом ходу, воздух в цилиндры поступает по каналам байпаса, а за их ширину отвечает датчик ХХ. Контроль количества поступающего воздуха возлагается на датчик, которым определяется его массовый расход. По этим данным блок управления мотора подаёт нужное количество бензина;
4. Зелёным цветом обозначили схему сравнения, которая находится в электронном блоке. Она предназначена для сравнения заданной частоты вращения мотора с его реальным числом оборотов. По её команде происходит открытие или закрытие канала байпаса для поддержания заданного числа оборотов двигателя;

Схема сравнения получает сигнал и от датчика температуры охлаждающей жидкости. Пока она не достигнет рабочей температуры, по команде этого блока, двигатель будет работать на повышенных оборотах. Регулирование потока поступающего воздуха происходит конусной частью иголки. Она с помощью электродвигателя может задвигаться или выдвигаться, тем самым открывать или прикрывать канал поступления воздуха.

Работая по такой схеме, инжекторный мотор в любой момент своей работы, получает только нужное в данный момент количество воздуха. Его излишки или недостача воздуха вызывают нарушения в работе силового агрегата, иногда приводящие к полной остановке двигателя.

КАКИЕ ПРИЗНАКИ СВИДЕТЕЛЬСТВУЮТ О НЕИСПРАВНОСТИ ДХХ

Любого водителя, опытного или начинающего, должны насторожить необычное поведение мотора во время его работы. Это могут быть такие явления:

1. Неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа;
2. При полностью прогретом моторе, холостые обороты самопроизвольно то повышаются, то понижаются;
3. После выключения передачи происходит полная остановка двигателя;
4. Во время пуска холодного двигателя, не наблюдается повышения частоты вращения коленчатого вала;
5. При подключении других мощных потребителей электроэнергии, уходят вниз обороты мотора.

При появлении любого из них, а то и нескольких признаков одновременно, нужно обратить внимание на работоспособность ДХХ.

КАК ПРОВЕРЯЮТ РАБОТОСПОСОБНОСТЬ ДХХ

Этот датчик не снабжён элементами самодиагностики, как некоторые другие, поэтому сигнала на табло о его неисправности не будет. С одной стороны это облегчает поиск неисправного узла, а с другой стороны для проверки его работоспособности нужен измерительный прибор. Хорошо подходит китайский цифровой мультиметр, стоимость его небольшая, она по «карману» любому владельцу машины. Если у вас есть подобный прибор, то можно приступить к проверке его работоспособности.

Проверка датчика холостого хода на ВАЗ 2109 инжекторного типа, выполняется таким образом:

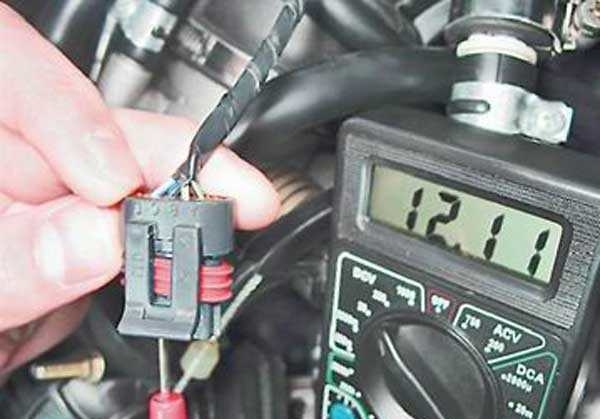

1. Прибор ставится в положение для измерения напряжения, и проверяют бортовую сеть автомобиля. Щупы прибора, установленные на клеммы аккумулятора, должны показать напряжение немногим больше, чем 12 Вольт;
2. При выключенном зажигании отключают разъём с проводами от ДХХ. Для этого нужно пальцами надавить на фиксатор на пластиковом корпусе разъёма.

Это наглядно видно на фото слева. Отключать или подключать датчик нужно только при выключенном зажигании, чтобы избежать выхода из строя электроники блока управления. Щуп измерительного прибора подключается к массе машины. Включают зажигание и вторым щупом проверяют наличие напряжения в выводах на разъёме, которые обозначены на фото буквами A и D. Это хорошо видно на правом фото. Оно должно быть не менее чем 12 Вольт. Если оно значительно ниже, или отсутствует совсем, то виновником может быть обрыв питающих проводов или выход из строя электроники в блоке управления работой мотора.

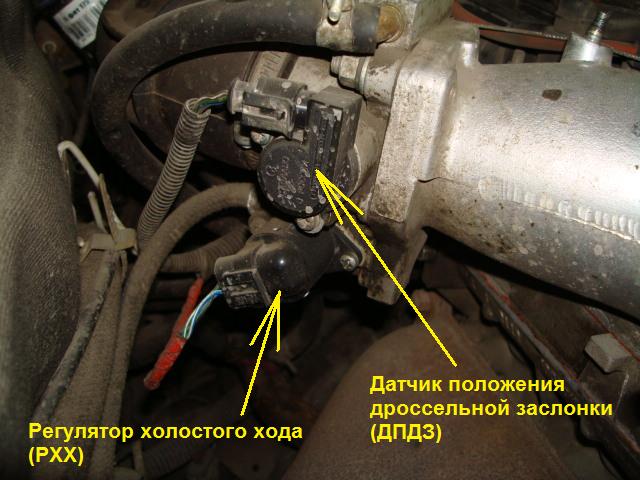

На фото хорошо видно, где находится датчик холостого хода.

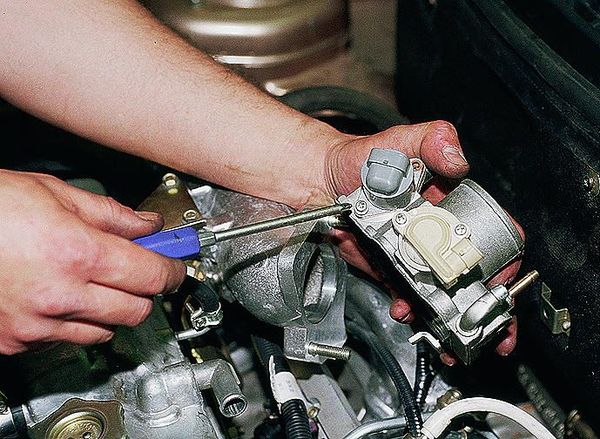

Чтобы его снять, нужно воспользоваться крестообразной отвёрткой и отвинтить два крепящих его винта.

• На фото отчётливо видно и место где находится РХХ. Винт, который ближе к патрубку, имеет «плохую привычку» теряться. чтобы этого не случилось, сперва вывинчивают левый винт. Легонько тянут ДХХ на себя и выкручивают винт с правой стороны. В таком случае он останется в отверстии корпуса и не выпадет ;
• Измерительный прибор ставят в положение для измерения сопротивления. Щупы подносят к выводам А и В, а затем к С и D. Прибор должен показать примерно 52 Ома. Это рабочий параметр. Если измерить сопротивление между выводами А и С, а затем В и D, показания должны быть в районе бесконечности. Если это не так, то ДХХ нужно заменить.

Ещё можно проверить ДХХ «на ощупь». Делают это таким образом. На снятом ДХХ, но с подключенными проводами, пальцем нужно слегка придавить выступающую часть конусной иглы. При включении зажигания она должна толкнуть палец. Если толчка не последовало, датчик неисправен. Сомнений в неисправности ДХХ не осталось, приступаем к его замене.

Перед тем как будет проведена замена датчика холостого хода на инжекторном ВАЗ 21099, несколько слов о выборе нового ДХХ. Механики, которые занимаются такими системами, хорошо отзываются о приборах, производимых компанией «Омега». Также неплохие результаты показали ДХХ с маркой «КЗТА». При покупке последнего, нужно учитывать конечную метку регулятора. Нужно приобретать датчик с такой меткой, которая имеется на сломанном приборе. Стоимость датчика может находиться в пределах 500 – 700 рублей. Датчик новый имеется, можно его установить.

КАК ПРАВИЛЬНО УСТАНОВИТЬ НОВЫЙ ПРИБОР

О том, как снимают прибор, мы уже рассмотрели, поговорим о его установке.

Перед установкой нового прибора, нужно осмотреть и прочистить воздушный канал и установочное место ДХХ.

Установка производится в обратном порядке от его снятия. Уплотнительное резиновое кольцо перед установкой слегка смазывают моторным маслом. Сам прибор перед установкой необходимо калибровать. Расстояние от его корпуса до кончика конусной иглы должно быть равно 23 мм.

Для его корректировки на контакт «D» подают «+» от аккумуляторной батареи, а на вывод «С» кратковременными касаниями подаётся «минус» бортового питания. Так небольшими шагами игла выдвигается в крайнее положение и снова контролируется установочный размер. Когда будет получен нужный параметр вылета иглы, ДХХ устанавливают на своё место.

Как видите, процесс проверки, регулировки и замены прибора доступен, и сложностей особых трудностей не вызывает, поэтому такую работу можно выполнять самостоятельно.
