​Диск Плимсоля, он же Plimsoll Line или грузовая марка — зачем, почему и для чего.

Cуда имеют маркировку на корпусе, известную как диск Плимсоля, которая указывает предел, до которого судно может быть погружена в определенных условиях. Каждое судно имеет различный запас плавучести, и линии грузовой марки обычно варьируется от одного судна к другому.

Технически ни одно судно не может полностью парить над водой, поскольку оно движется по воде. Даже тип воды, в которой находится судно, влияет на применение грузовой марки. В некоторых случаях даже океанические регионы и смена времен года влияют на применение грузовой марки. Температура и соленость воды также играют ключевую роль в определении высоты надводного борта.

Зачем на судах должна быть грузовая марка?

Грузовая марка играет важную роль в обеспечении безопасной эксплуатации судна. Лицу, ответственному за грузовые операции следует контролировать чтобы судно не “садилось” выше действующей лини грузовой марки.

В том случае, когда судно будет погружено на марку, выше действующей, это может оказаться крайне небезопасным для судна в связи с потерей необходимого запаса плавучести. Превышение установленного предела или ватерлинии считается нарушением международного закона о судоходстве.

Что такое запас плавучести и как он связан с грузовой маркой?

Запасом плавучести называется объем надводной водонепроницаемой части корпуса судна. Чем меньше надводная часть, тем меньше запас плавучести.

Как грузовая марка использовалась в прошлом?

Основным символом, используемым для обозначения международной грузовой марки, является круг с горизонтально отмеченной линией, проходящей через центр соответствующего круга без разделения на дополнительные условия.

Почему грузовая марка стала обязательной?

Самуэль Плимсоль является осанователем диска Плимсоля, он был известным торговцем, а также преданным реформатором судоходства. Он был активным членом британского парламента и повлиял на парламент, чтобы издать Кодекс торгового судоходства 1875 года. Он был очень озабочен безопасностью людей, работающих в море.

Он даже нашел время, чтобы провести серьезное исследование, и с огорчением обнаружил плачевное положение дел. Однажды он узнал, что почти тысяча британских моряков гибнут из-за необдуманной перегрузки судна. Это и подтолкнуло Плимсоля на создание одноименного диска.

Согласно его нововведениям, все грузовые суда должны иметь на корпусе грузовую марку, указывающую предел, до которого судно может быть погружено. Марки указывают на максимальную высоту надводного борта.

Таким образом, Сэмюэл Плимсоль был пионером концепции международной грузовой марки, и его вклад имеет большое значение в морском мире.

Закон получил широкое распространение и практически применялся к выходящим иностранным судам из портов Великобритании, а другие страны, соблюдающие строгие морские стандарты, также стали следовать международному правилу грузовой марки.

Изобретение грузовой марки оказалось прорывом в обеспечении безопасности на борту судов, и после того, как она была внедрена в Великобритании, многие страны сразу же последовали этому примеру. В 1930 году международная грузовая марка применялась примерно в 54 странах.

Члены Торговой палаты издали приказ о том, что грузовая марка должна быть нанесена на всех грузовых судах. Это произошло в 1980 году.

Наличие диска Плимсоля на данный момент является обязательным. Этот знак принят во всем мире и до сих пор носит имя своего первооткрывателя, Сэмюэля Плимсоля, как дань уважения великому члену парламента от графства Дерби.

Запас плавучести, грузовая марка

Запасом плавучести называется объем надводной водонепроницаемой части корпуса судна. Он позволяет судну оставаться на плаву, если вес судна будет превышать водоизмещение его с полным грузом за счет, например, воды, попавшей в судно при аварии. Запас плавучести зависит от величины надводного борта: чем он больше, тем больше запас плавучести. Исходя из этого Регистр назначает каждому судну в зависимости от его размеров, назначения и района плавания минимальный надводный борт, который фиксируют в «Свидетельстве о грузовой марке», выдаваемом каждому судну.

Во избежание недопустимой перегрузки судна с конца XIX — начала XX вв. на грузовых судах наносят знак грузовой марки, определяющий в зависимости от размеров и конструкции судна, района его плавания и времени года минимальную допустимую величину надводного борта.

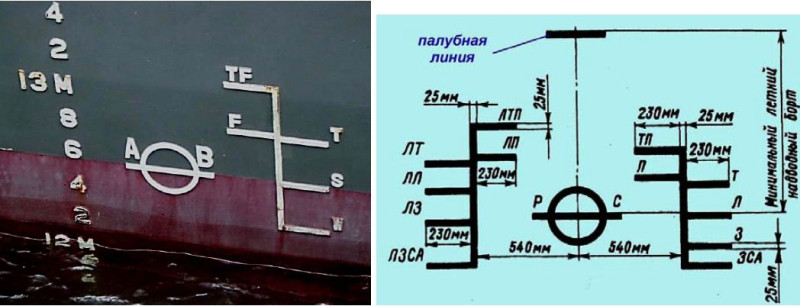

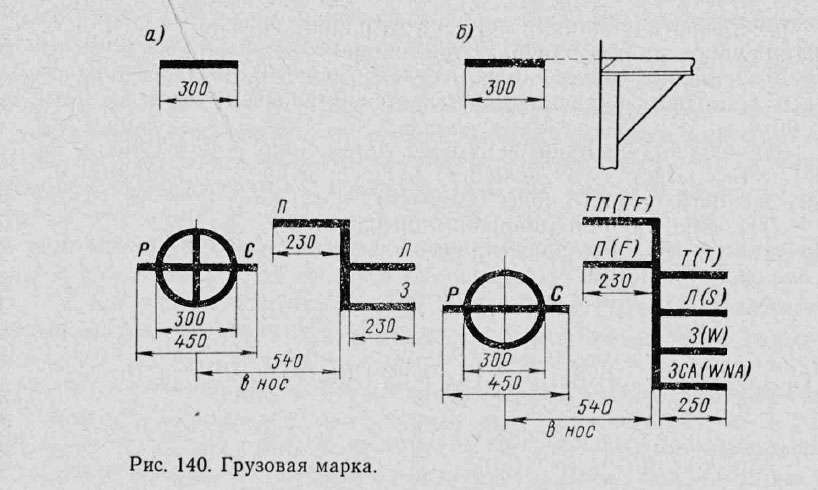

Грузовая марка (рис. 140)—это специальный знак, наносимый на борта судна в районе миделя, состоящий из трех элементов — палубной линии, диска или круга Плимсоля и гребенки осадок. Толщина всех линий марки 25 мм (остальные размеры в миллиметрах указаны на рисунке). Суда, плавающие во внутренних морях, имеют марку, изображенную на рис. 140, а. Суда с неограниченным районом плавания имеют марку, изображенную на рис. 140, б, которая является международной. Суда, которые могут перевозить лес, получают дополнительную гребенку. На темном борту марку окрашивают белилами, на светлом — черной краской.

Знак грузовой марки наносят на правом и левом бортах в средней части судна. Горизонтальная полоса, нанесенная посредине изображенного на грузовой марке диска (диск Плимсоля), соответствует летней грузовой ватерлинии, т.е. ватерлинии при плавании судна летом в океане при плотности воды 1,025 т/м 3 . Обозначение организации, назначившей грузовую марку, наносится над горизонтальной линией, проходящей через центр диска.

Положения о грузовой марке применяются к каждому судну, которому назначен минимальный надводный борт.

Надводный борт — расстояние, измеренное по вертикали у борта на середине длины судна от верхней кромки палубной линии до верхней кромки соответствующей грузовой марки.

Палуба надводного борта — это самая верхняя непрерывная, не защищенная от воздействия моря и погоды палуба, которая имеет постоянные средства закрытия всех отверстий на ее открытых частях и ниже которой все отверстия в бортах судна снабжены постоянными средствами для водонепроницаемого закрытия.

Назначенный судну надводный борт фиксируется путем нанесения на каждом борту судна отметки палубной линии, знака грузовой марки и марок углубления, отмечающих наибольшие осадки, до которых судно может быть максимально нагружено при различных условиях плавания (рис. 1.22).

Грузовая марка, соответствующая сезону, не должна быть погружена в воду на протяжении всего периода от момента выхода из порта до прихода в следующий порт. Судам, на борта которых нанесены грузовые марки, выдается Международное свидетельство о грузовой марке на срок не более чем на 5 лет.

Буквами обозначены линии гребенок, соответствующие осадкам, которые должно иметь судно при плавании в различных условиях:

Л — плавание летом в соленой воде. Расстояние от верхней кромки этой линии до верхней кромки палубной линии соответствует минимальному надводному борту, назначенному Регистром. Линию Л наносят на одном уровне со средней линией диска Плимсоля;

3 — плавание зимой в соленой воде. Надводный борт несколько увеличен, так как зимой более часты штормы и возможно обледенение;

ЗСА —плавание зимой в Северной Атлантике. Надводный борт малых судов (L< 100,5 м) увеличивается на 50 мм, так как условия плавания зимой в этом районе еще более жестоки. На крупнотоннажных судах этой линии нет;

Т — плавание в тропиках в соленой воде. Благодаря спокойным условиям плавания допускается уменьшение надводного борта;

П — плавание в пресной воде. Расстояние между линиями Л и П соответствует величине изменения средней осадки при изменении солености воды ;

ТП — плавание в тропиках в пресной воде.

Для гребенки лесной марки обозначения такие же, но с добавлением буквы Л.

Суда, приспособленные для перевозки леса, снабжают дополнительно специальной лесной грузовой маркой, располагаемой в корму от диска. Эта марка допускает некоторое увеличение осадки в том случае, когда судно перевозит лесной груз на открытой палубе.

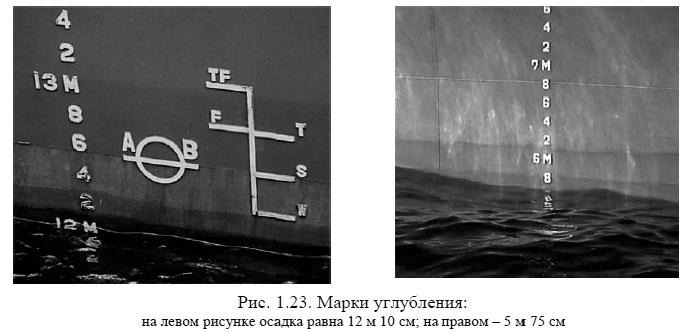

Марки углубления предназначены для определения осадки судна. Деления наносятся на наружной обшивке обоих бортов судна в районе форштевня, ахтерштевня и на мидель-шпангоуте (рис. 1.23).

Марки углубления отмечаются арабскими цифрами высотой 10 см (расстояние между основаниями цифр 20 см) и определяют расстояние от действующей ватерлинии до нижней кромки горизонтального киля.

До 1969 года марки углубления на левом борту наносили римскими цифрами, высота которых равнялась 6 дюймам. Расстояние между основаниями цифр равно 1 футу (1 фут = 12 дюймам = 30, 48 см; 1 дюйм = 2,54 см).

Литература

Диск Плимсоля (грузовые марки). Посадка судна и определение его осадки по маркам углубления Чертеж расположения марок углубления

Контроль за посадкой судна во время эксплуатации осуществляется по маркам углублений . В отличие от осадки, которую отсчитывают от теоретической основной плоскости ОП (т. е. от внутренней поверхности наружной обшивки), углубление отсчитывается от нижней кромки горизонтального киля (т. е. учитывает его толщину ).

Марки углубления наносят на обоих бортах арабскими цифрами в районе мидель – шпангоута, на форштевне и ахтерштевне в районе носового и кормового перпендикуляров и они обозначают углубление в дециметрах.

Схема расположения марок углубления на корпусе судна показана на рис. 3.4.

Рис. 3.4. Определение осадок по маркам углубления

Расчет осадки судна по маркам углубления

Осадкой судна T(d) является расстояние, измеренное от ОП, т.е. верхней кромки горизонтального киля до ватерлинии на мидель – шпангоуте судна Т м , а также на носовом Т н и кормовом Т к перпендикулярах.

Углублением судна Т у является расстояние, измеренное от нижней кромки горизонтального киля до ватерлинии, измеренное по маркам углубления, нанесенных на бортах судна в районе миделя и носового и кормового перпендикуляров.

Очевидно, что осадка судна Т отличается от углубления судна Т у на величину поправки и рассчитывается по формулам:

Т н = Т ну – δ г.к. + l н ∙ tgψ ;

Т к = Т ку – δ г.к. + l к ∙ tgψ ; (3.3)

Т м = Т му – δ г.к. + l м ∙ tgψ ,

где δ г.к. – толщина горизонтального киля, м;

l н , l к , l м – расстояния от марок углубления до миделя и носового и кормового перпендикуляров, м;

ψ – угол дифферента, град., определяемый по формуле:

(3.4)

Значения l н , l к , l м – положительны, если расположены в нос от перпендикуляров и миделя и отрицательны – если в корму. Эти величины в судовой документации приводятся в табличной форме (табл. 3.1). Схема определения осадок по маркам углубления приведена на рис. 3.4.

Таблица 3.1. Отстояние марок углублений от перпендикуляров и миделя

l н , м

l к , м

l м , м

Марки углубления навариваются в виде полос и арабских чисел в дециметрах, а

затем наносятся черной или белой краской в зависимости от цвета борта. Высота цифр и расстояние между ними равны 10 см.

Расчет водоизмещения судна

Расчет водоизмещения и его геометрических характеристик подводной части корпуса производится по теоретическому чертежу судна при его проектировании, а для практических расчетов в период эксплуатации судна – по судовой технической документации, состоящей из гидростатических кривых, масштаба Бонжана, строевых, грузовой шкалы, таблиц и др .

Эти документы позволяют находить численные значения величин при любой

Грузовая марка — знак предельной осадки, наносимый на обоих бортах морского судна в середине его длины (грузовая ватерлиния). Грузовую марку изображают в виде круга, пересечённого по центру горизонтальной линией, которая показывает наибольшую допустимую осадку судна в морской воде (в летнее время в зоне умеренного климата), и ряда горизонтальных линий, показывающих предельное погружение его в море или реке в зависимости от времени года и района плавания.

Английские моряки называют грузовую марку диском Плимсоля, которая на основании правил международной конвенции наносится на борта каждого спущенного на воду торгового судна, если его тоннаж превышает сто пятьдесят регистровых тонн. Впервые такую грузовую марку предложил Самуэль Плимсоль, англичанин и пивовар из города Дерби, который не имел никакого отношения к судоходству.

Применяются следующие грузовые марки:

• летняя грузовая марка – Л (S);
• зимняя грузовая марка – З (W);
• зимняя грузовая марка для Северной Атлантики – ЗСА (WNA);
• тропическая грузовая марка – T (T);
• грузовая марка для пресной воды – П (F);
• тропическая марка для пресной воды – ТП (TF).

Для каждого судна грузовую марку размечают по международным правилам, которые обязательны для всех морских держав мира. Поэтому форма грузовой марки везде одинакова. Единственное отличие — в буквах. Обозначение организации, назначившей грузовую марку, наносится над горизонтальной линией, проходящей через центр кольца знака (диск Плимсоля). Обозначение Регистра судоходства Российской федерации – РС, L и R «Регистр Ллойда», А и В — «Американское бюро судоходства» и т.д.

Различают грузовые марки для лесовозов, пассажирских и парусных судов.

Грузовая марка, соответствующая сезону, не должна быть погружена в воду на протяжении всего периода от момента выхода из порта до прихода в следующий порт.

Судам, на борта которых нанесены грузовые марки, выдается Международное свидетельство о грузовой марке на срок не более чем на 5 лет.

На каждом судне хранится свидетельство на надводный борт, и если осадка больше, чем это допускается грузовой маркой, то его капитан не имеет права выйти в море. В случае перегрузки портовые власти, ответственные за выход судна в рейс, вправе потребовать удаления лишнего груза и даже задержать судно в порту.

Марки углубления ни в коем случае нельзя путать с грузовой маркой, так как они служат только для измерения фактической носовой и кормовой осадки на данный момент.

Применение

Согласно международной конвенции о грузовой марке судну запрещён выход в море на международный рейс, если ему не была нанесена грузовая марка и не выдано Международное свидетельство о грузовой марке или, когда необходимо, Международное свидетельство об изъятии для грузовой марки.

Настоящая конвенция применяется ко всем судам кроме:

• военных кораблей,
• новых судов длиной менее 24 метров (79 футов),
• существующих судов валовой вместимостью менее 150 регистровых тонн,
• прогулочных яхт, не занимающихся коммерческими перевозками,
• рыболовных судов.

Ничто в настоящей Конвекции не применяется к судам, совершающим плавание исключительно:

а) по Великим Озерам Северной Америки и по реке Св. Лаврентия в пределах, ограниченных на востоке прямой линией, проведенной от мыса Розье до мыса Вест-Пойнт на острове Антикости, и далее прямой линией, проведенной от острова Антикости в северном направлении по меридиану 63° западной долготы,

б) в Каспийском море,

Положения о грузовой марке разработаны на основе Международной конвенции о грузовой марке 1966 года. Положения о грузовой марке применяются к каждому судну, которому назначен минимальный надводный борт.

Надводный борт – расстояние, измеренное по вертикали у борта на середине длины судна от верхней кромки палубной линии до верхней кромки соответствующей грузовой марки.

Палуба надводного борта – это самая верхняя непрерывная, не защищенная от воздействия моря и погоды палуба, которая имеет

постоянные средства закрытия всех отверстий на ее открытых частях и ниже которой все отверстия в бортах судна снабжены постоянными средствами для водонепроницаемого закрытия.

Назначенный судну надводный борт фиксируется путем нанесения на каждом борту судна отметки палубной линии, знака грузовой марки и марок углубления, отмечающих наибольшие осадки, до которых судно может быть максимально нагружено при различных условиях плавания.

Соответствующая сезону, не должна быть погружена в воду на протяжении всего периода от момента выхода из порта до прихода в следующий порт. Судам, на борта которых нанесены грузовые марки, выдается Международное свидетельство о грузовой марке на срок не более чем на 5 лет.

Применяются следующие грузовые марки:

летняя грузовая марка – Л (S);

зимняя грузовая марка – З (W);

зимняя грузовая марка для Северной Атлантики – ЗСА (WNA);

тропическая грузовая марка – T (T);

грузовая марка для пресной воды – П (F);

тропическая марка для пресной воды – ТП (TF).

Обозначение организации, назначившей грузовую марку, наносится над горизонтальной линией, проходящей через центр кольца знака (диск Плимсоля). Обозначение Регистра судоходства Российской федерации – РС.

Различают грузовые марки для лесовозов, пассажирских и парусных судов.

Предназначены для определения осадки судна, наносятся на наружной обшивке обоих бортов судна в районе форштевня, ахтерштевня и на мидель-шпангоуте.

Марки углубления отмечаются арабскими цифрами высотой 10 см (расстояние между основаниями цифр 20 см) и определяют расстояние от действующей ватерлинии до нижней кромки горизонтального киля. До 1969 года марки углубления на левом борту наносили римскими цифрами, высота которых равнялась 6 дюймам. Расстояние между основаниями цифр равно 1 футу (1 фут = 12 дюймам = 30, 48 см; 1 дюйм = 2,54 см).

Грузовая шкала представляет собой таблицу для определения водоизмещения (дедвейта) по вычисленной или снятой средней осадке судна. Обычно она рассчитывается для двух плотностей воды: морской – 1,025 т/м 3 , пресной – 1,000 т/м 3 .

Для пользования грузовой шкалой необходимо провести через известную величину (например, осадку) горизонтальную линию и снять интересующие величины (например, водоизмещение).

На грузовых судах определение и расчет осадки требуются для различных целей. Например, для определения массы погруженного или выгруженного груза, для придания судну заданного дифферента и т.д. Осадка судна измеряется на носовой, кормовой и средней марках углубления.

Марки углубления это приваренные на обоих бортах оконечностей корпуса судна и в районе миделя цифры и горизонтальные линии. Осадка судна в районе нанесения марки, равняется вертикальному расстоянию от нижней кромки цифры до нижней кромки киля. В повседневной работе для измерения осадки применяется термин «снять осадки», т.е. определить осадки судна по маркам углубления либо определить осадку путем измерения высоты надводного борта.

Марки углубления окрашиваются в белый цвет на темном фоне или в темный цвет на светлом фоне.

Маркировка марок углубления может выполняться:

В метрической системе (арабские цифры) осадка измеряется в метрах – при этом высота цифр и расстояние между ними (по перпендикуляру к основной плоскости) составляет 100 мм.

В английской системе (римские цифры) осадка измеряется в футах (1 фут = 0,3048 м. В одном футе 12 дюймов, 1 дюйм = 2,54 см). При этом высота цифр и расстояние между цифрами (по перпендикуляру к основной плоскости) составляет 0,5 фута (6 дюймов).

Если на судне используются обе системы, то с левого борта марки углубления наносятся римскими цифрами, а с правого борта арабскими цифрами.

Необходимо заметить, что от точности снятия осадок, зависит точность связанных с ними вычислений. Поэтому судоводители должны учиться снимать осадки при разных неблагоприятных условиях: слабая освещенность, волнение, снег, лед, плохая различимость марок из-за большого угла наблюдения или плохой окраски марок.

Кроме этого необходимо приобретать навыки измерения высоты надводного борта в местах расположения марок углубления. По измеренной высоте надводного борта также вычисляют осадку судна в месте измерения.

Пример снятия осадок на английской и метрической марках углубления показан на рисунке 1.

Английская система Метрическая система

Измерение осадки по маркам углубления

Форма оконечностей корпуса судна не всегда позволяет нанести марки углубления на носовом и кормовом перпендикулярах. Поэтому, для удобства снятия осадок, их наносят на некотором расстоянии от соответствующего перпендикуляра.

Носовая марка наносится либо на носовом перпендикуляре, либо в корму от него.

Кормовая и средняя марки углубления могут быть нанесены как в нос, так и в корму от соответствующего перпендикуляра.

Иногда часть марки углубления наносится на перпендикуляре, а другая ее часть на некотором расстоянии от него.

На рисунке 2 приведен пример схемы расположения марок углубления относительно носового и кормового перпендикуляров и миделя судна. Обычно на судовых схемах указывается расстояние между маркой углубления и соответствующим перпендикуляром. Так как во всех расчетах, связанных с определением посадки судна и определением массы груза по осадкам, используют осадки на перпендикулярах, то осадки, снятые на марках углубления, необходимо исправить соответствующими поправками, для того чтобы они соответствовали осадкам на перпендикулярах. Исправить осадки, снятые на марках углубления, значит «привести» их на соответствующие перпендикуляры. Для этого пользуются формулами, которые приведены в статье «Приведение осадок на перпендикуляры».

Пример схемы расположения марок углубления.

Обозначения, используемые на рисунке 2:

КВЛ – Конструктивная ватерлиния, соответствующая осадке судна по летнюю грузовую марку.

lн – Отстояние носовой марки углубления от носового перпендикуляра.

lср – Отстояние средней марки углубления от миделя.

lкр – Отстояние кормовой марки углубления от кормового перпендикуляра.

3.1. Определение значений осадки носом и осадки кормой:

м.

3.2. Определенные выше значения осадок носом, кормой и средней осадки соответствуют расчетным значениям на перпендикулярах. В случае необходимости проверки правильности расчета после погрузки судна следует снять значения осадок на марках углублений судна – с левого и правого борта (визуально). Полученные значения осадок на марках будут отличаться от расчетных значений осадок на перпендикулярах ввиду следующих факторов:

– расположение марок углублений не совпадает с положением перпендикуляров;

– марки углублений наносятся на корпус судна, при этом повторяя пространственную кривизну формы обводов судна в оконечностях;

– наличие стрелки прогиба от общего изгиба корпуса;

– значительное изменение формы ватерлинии относительно расчетной при наличии дифферента;

– реальное значение плотности забортной воды отличается от принятого значения.

Поэтому значения осадок, снятых с марок углублений, пересчитывают к значениям на перпендикулярах (на основании данных судовой документации), после чего к водоизмещению, определенному по грузовой шкале для средней осадки, вводят поправки, учитывающие все вышеперечисленные факторы:

а) поправка на плотность воды

где ρ ф – фактическая плотность забортной воды, т/м 3 ; ρ – плотность воды по грузовой шкале, т/м 3 ; D – водоизмещение, определенное по грузовой шкале, т;

б) поправка на дифферент

,

где q 0 – число тонн на 1 см осадки, т/см; x f 0 – абсцисса центра площади ватерлинии, м; М диф – момент, дифферентующий на 1 см, тм/см;

в) поправка на обводы корпуса в оконечностях

,

где – отстояние носовой марки углублений от носового перпендикуляра, м;– отстояние кормовой марки углублений от кормового перпендикуляра, м;

г) поправка на изгиб корпуса

где – стрелка прогиба корпуса, см (для настоящего расчета в учебных целях принимаемсм).

Таким образом, окончательное значение водоизмещения получается суммированием значения, определенного по грузовой шкале, и поправок к нему. Это окончательное значение должно совпадать со значением, рассчитанным при составлении грузового плана судна.

3.3. Пересчет осадок на перпендикулярах к осадкам на марках:

где – угол дифферента судна;а – отстояние носовой марки углублений от носового перпендикуляра; b – отстояние кормовой марки углублений от кормового перпендикуляра; с – отстояние средней марки углублений от плоскости мидельшпангоута.

(м)

3.4. Результаты расчетов посадки судна после погрузки по состоянию на отход:

Диск Плимсоля (грузовые марки)

Рис. 1. Грузовая марка для сухогрузов и танкеров.

Рис. 2. Грузовая марка для судов, перевозящих лес.

Рис. 3. Грузовая марка для пассажирских судов.

Рис. 4. Грузовая марка для парусных судов.

Рис. 5. Грузовая марка для судов, плавающих по Великим озерам (США).
