Чем меньше энергии теряется тем тепловой двигатель

Энергия, которая выделяется при полном сгорании топлива, называется теплотой сгорания топлива (переписать определение теплоты сгорания в тетрадь).

При сгорании 1 кг сухих березовых дров выделяется 10 000000 Дж энергии, при сжигании 2 кг дров – выделяется 20 000000 Дж энергии, т.е. в два раза больше. Таким образом, мы наблюдаем прямую пропорциональность, т.е. чем больше масса дров, тем больше энергии будет выделяться (но это при условии, если берется один и тот же вид топлива). При сгорании разного топлива одинаковой массы выделяется разное (. ) количество теплоты. Например, при сжигании 1 кг бензина выделяется 46 000000 Дж энергии, а при сгорании 1 кг сухих дров 10 000000 Дж энергии.

Приведенные примеры показывают, что количество выделенной при полном сгорании энергии зависит от вида топлива.

Что при полном сжигании топлива массой количество выделенной энергии зависит также от вида топлива.

(1)

Где — количество теплоты (энергии) (Дж)

– масса тела (кг)

— удельная теплота сгорания топлива (Дж/кг), характеризует тепловые свойства топлива

Т.е. показывает сколько выделится тепла, при полном сжигании 1 кг топлива (это табличная физическая величина). Ниже приведена таблица «Удельная теплота сгорания некоторых видов топлива.

Из этой формулы мы можем найти массу сгораемого топлива

(2)

Чтобы найти массу, нужно количество теплоты (энергии) разделить на удельную теплоту сгорания

(3)

Также мы можем найти удельную теплоту сгорания топлива и по его значению определить вид топлива

Переписать формулы (1), (2) и (3) в тетрадь

Рассмотрите опыт с пробиркой на стр.43 (ответьте на вопрос: Почему вылетает пробка из пробирки?)

Вода в пробирке превращается в пар при нагревании. Под давлением образовавшегося пара пробка вылетает, часть энергии топлива перешла во внутреннюю энергию пара, который расширяясь совершил работу по перемещению пробки. Внутренняя энергия пара превратилась в кинетическую энергию (энергию движения) пробки.

Если заменить пробирку прочным металлическим цилиндром, а пробку плотно пригнанным поршнем, который может двигаться вдоль цилиндра, то получится простейший тепловой двигатель.

Устройства, в которых происходит преобразование внутренней энергии топлива в механическую, называют тепловыми двигателями (переписать это определение в тетрадь)

Первые тепловые двигатели были созданы Т.Ньюменом, И.Ползуновым и усовершенствованы Д.Уаттом в XVIII веке.

Газ, расширение которого вызывает перемещение поршня, называют рабочим телом.

При сгорании топлива в двигателе только часть энергии идет на совершение полезной работы. Чем меньше энергии теряется, тем экономичнее тепловой двигатель. Для характеристики экономичности различных двигателей вводится понятие К оэффициента П олезного Д ействия двигателя – КПД

Отношение полезной работы, совершенной двигателем к энергии, полученной от нагревателя, называют коэффициентом полезного действия теплового двигателя и обозначают греческой буквой(читается «эта»)

(определение коэффициента полезного действия и формулы переписать в тетрадь)

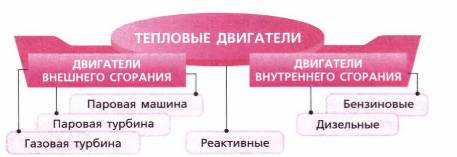

Рассмотрим виды тепловых двигателей (перечертить таблицу в тетрадь)

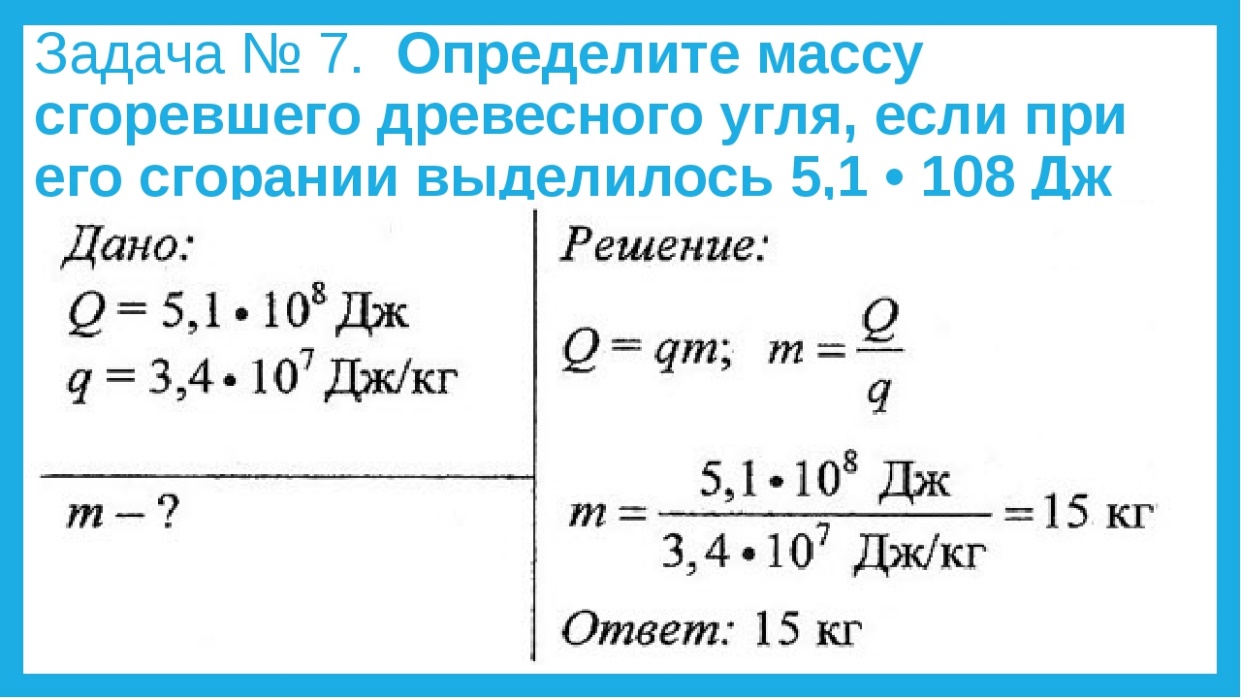

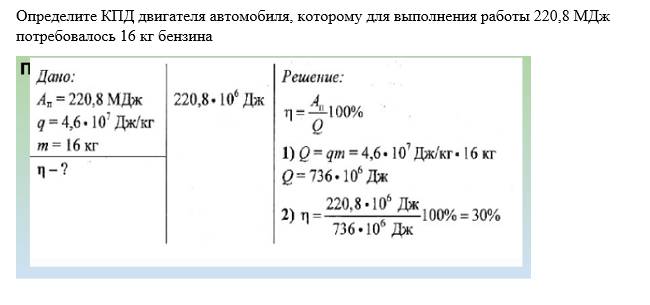

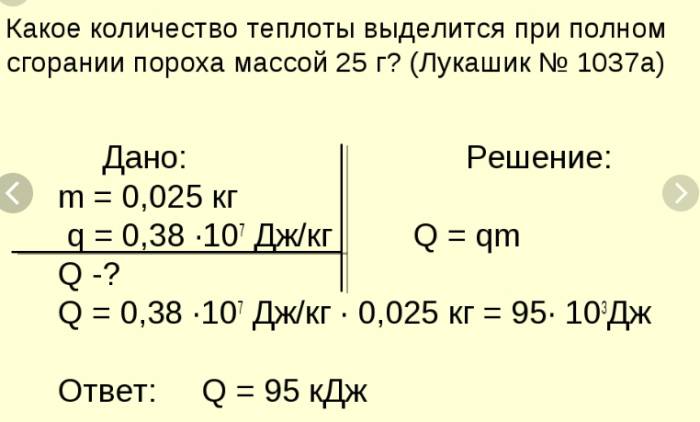

Рассмотрим примеры решения задач

Домашнее задание. Прочитать §16 стр.43-44, выучить определения основных понятий и формулы, ответить устно на вопросы стр. 44, решить письменно задачи в тетради

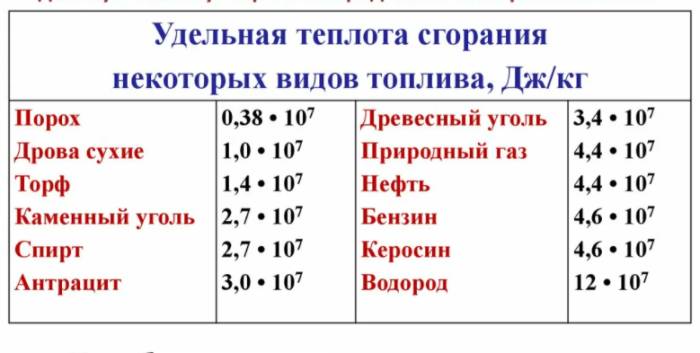

(удельную теплоту сгорания можно взять из таблицы, размещенной выше)

Дополнительное задание по желанию обучающихся. Используя материалы §17-20, а также ресурсов сети Интернет, написать небольшое сообщение (в формате Word) или сделать презентацию до 10 слайдов на тему: «Тепловые двигатели и их влияние на окружающую среду»

Энергия топлива. Принципы работы тепловых двигателей

Конспект по физике для 8 класса «Энергия топлива. Принципы работы тепловых двигателей». ВЫ УЗНАЕТЕ: Что такое удельная теплота сгорания топлива. Как вычислить количество теплоты, выделяемое при сгорании топлива. Что такое тепловые двигатели. Что называют КПД теплового двигателя.

Энергия топлива.
Принципы работы тепловых двигателей

В глубокой древности люди научились разжигать огонь — первый самостоятельно добытый источник энергии. На огне готовят пищу, им обогревают жилище, он горит в топках тепловых электростанций. Для того чтобы огонь горел, необходимо топливо. В качестве топлива могут быть использованы уголь, нефть, торф, дрова, природный газ и др. Технический прогресс во многом зависит от умения человечества использовать огромные запасы внутренней энергии различных видов топлива.

ЭНЕРГИЯ ТОПЛИВА

При сгорании топлива выделяется энергия. Выясним, за счёт чего это происходит.

Горение топлива — это химическая реакция окисления, при которой атомы углерода, содержащиеся в топливе, соединяются с атомами кислорода, содержащимися в воздухе. В результате образуются молекулы углекислого газа, кинетическая энергия которых оказывается больше, чем у исходных частиц. Поэтому процесс горения сопровождается выделением энергии.

Энергия, выделяющаяся при полном сгорании топлива, называется теплотой сгорания топлива.

УДЕЛЬНАЯ ТЕПЛОТА СГОРАНИЯ ТОПЛИВА

Как показывают опыты, при сгорании 1 кг сухих берёзовых дров выделяется 1,0 • 10 7 Дж энергии. При сгорании 2 кг сухих дров выделяется 2,0 • 10 7 Дж, т. е. вдвое больше. Следовательно, количество теплоты, выделяемое при сжигании топлива, пропорционально массе топлива.

При сгорании разного топлива одинаковой массы выделяется разное количество теплоты. Например, при сжигании 1 кг нефти можно получить количество теплоты, в 3 раза большее, чем при сжигании той же массы торфа, и в 4 раза большее, чем при сжигании той же массы дров.

Приведённые примеры показывают, что при полном сжигании топлива массой m количество выделенной энергии Q зависит также от вида топлива:
Q = qm, (1)
где q — некоторая величина, характеризующая тепловые свойства топлива и называющаяся удельной теплотой сгорания топлива.

Нетрудно установить физический смысл этой величины. Если массу топлива принять равной единице массы, то согласно формуле (1) величина q будет численно равна количеству теплоты.

Измеряется удельная теплота сгорания топлива в джоулях на килограмм (1 Дж/кг).

ПРОСТЕЙШИЙ ТЕПЛОВОЙ ДВИГАТЕЛЬ

Если в пробирку, плотно закрытую пробкой, налить немного воды и нагреть её до кипения, то под давлением образовавшегося пара пробка вылетит из пробирки. Часть энергии топлива перешла во внутреннюю энергию пара, который, расширяясь, совершил работу по перемещению пробки. Внутренняя энергия пара превратилась в кинетическую энергию пробки.

Если заменить пробирку прочным металлическим цилиндром, а пробку плотно пригнанным поршнем, который может двигаться вдоль цилиндра, то получится простейший тепловой двигатель. Устройства, в которых происходит преобразование внутренней энергии топлива в механическую, называют тепловыми двигателями.

Первые тепловые двигатели были созданы Т. Ньюменом, И. Ползуновым и усовершенствованы Д. Уаттом в XVIII в.

Газ, расширение которого вызывает перемещение поршня, называют рабочим телом. Газ, получив энергию от нагревателя, расширяется и совершает работу.

Для постоянной работы теплового двигателя необходимо, чтобы поршень после расширения газа возвращался в исходное положение, сжимая газ до первоначального состояния. Для этого газ нужно охладить. Следовательно, нужно иметь холодильник, которому рабочее тело отдаёт некоторое количество теплоты. Роль холодильника может выполнять и окружающий воздух. После этого вновь могут происходить процессы расширения и сжатия газа, т. е. работа теплового двигателя состоит из периодически повторяющихся процессов (циклов) расширения и сжатия.

Рабочее тело, получая некоторое количество теплоты Q₁ от нагревателя, часть этого количества теплоты, по модулю равную |Q₂|, отдаёт холодильнику. Поэтому совершаемая работа не может быть больше А = Q₁ – |Q₂|.

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ТЕПЛОВОГО ДВИГАТЕЛЯ

При сгорании топлива в двигателе только часть энергии идёт на совершение полезной работы. Чем меньше энергии теряется, тем экономичнее тепловой двигатель.

Для характеристики экономичности различных двигателей вводится понятие коэффициента полезного действия двигателя — КПД.

Отношение полезной работы, совершённой двигателем, к энергии, полученной от нагревателя, называют коэффициентом полезного действия теплового двигателя:

У всех тепловых двигателей КПД невысок, он не достигает даже 50 %. Это означает, что более половины энергии, содержащейся в топливе, теряется.

Основная причина низкого КПД тепловых двигателей заключается в том, что пар или газ, получив энергию от сгоревшего топлива, не может её полностью превратить в механическую энергию. Часть её неизбежно рассеивается в окружающем пространстве и не может быть использована.

Вы смотрели Конспект по физике для 8 класса «Энергия топлива. Принципы работы тепловых двигателей».

КПД теплового двигателя

В тепловых двигателях используется энергия сгорающего топлива. Однако, не вся энергия сгорающего топлива затрачивается на полезную работу, часть энергии безвозвратно рассеивается в окружающую среду.

Чем меньше эта утерянная часть теплоты, тем выше будет эффективность двигателя и его коэффициент полезного действия. Тем больше полезной работы сможет совершить газ при расширении, толкая поршень двигателя, или раскручивая диск газовой турбины.

Элементы тепловой машины

Конструкции тепловых машин отличаются разнообразием. Однако, из каких бы частей двигатель не состоял, он всегда содержит рабочее тело, холодильник и нагреватель (рис. 1).

Например, в двигателе внутреннего сгорания рабочим телом будут пары топлива и воздух.

В двигателе внутреннего сгорания роль нагревателя совместно выполняют свеча и поршень. Однако, поршень выполняет функции нагревателя только тогда, когда он сжимает газ. А свеча зажигает сжатый газ с помощью искры и вызывает горение топлива.

Чтобы передать остатки тепловой энергии атмосфере, двигатели с воздушным охлаждением имеют специальные ребристые поверхности на наружной части цилиндров.

А двигатели, в которых используется жидкостное (водяное) охлаждение, содержат насос, прокачивающий жидкость в специальных полостях двигателя и радиатор с вентилятором. Жидкость интенсивно охлаждается в радиаторе, а вентилятор обеспечивает обдув, чтобы ускорить охлаждение. Температура охлаждающей жидкости всегда выше температуры окружающего воздуха.

Какие функции выполняет каждый элемент

От нагревателя рабочее тело — газ, или пар, получает запас тепловой энергии (рис. 2). Затем, полученная энергия делится на две, как правило, неравные части. За счет одной части совершается работа.

А оставшаяся часть передается холодильнику (например, атмосфере) и рассеивается окружающей средой.

Роль холодильника в тепловом двигателе

Совершая работу, рабочее тело – расширяющийся газ, охлаждается. Температура (T_), до которой газ охладился, называется температурой холодильника.

Так как газ, расширяясь, охлаждается, а при охлаждении энергию нужно куда-то девать, то никакая тепловая машина без холодильника работать не сможет. Чтобы функционировать, тепловая машина обязательно должна отдавать часть тепловой энергии холодильнику.

Обычно температура (T_) немного выше температуры окружающей среды. Но если речь идет о паровых машинах, оснащенных специальным приспособлением для конденсации отработанного пара и его охлаждения – конденсатором, то (T_) может быть несколько ниже температуры окружающей атмосферы (рис. 3).

Примечание: Паровой конденсатор применяется только в конструкциях паровых двигателей.

На какие части делится энергия нагревателя

Мы выяснили, что за счет одной части энергии газ совершает работу. Вторая часть полученной от нагревателя энергии передается холодильнику, который затем рассеивает ее в окружающее пространство (рис. 4).

Эта теплота выбрасывается в атмосферу вместе с отработанным паром, или сгоревшими выхлопными газами турбин и двигателей внутреннего сгорания – то есть, теряется безвозвратно. Главное то, что никакой газ не превращает свою внутреннюю энергию в работу полностью. Часть энергии неизбежно будет утеряна.

На полезную работу тратится только часть полученной энергии.

Посмотрев на рисунок 4, легко составить связь между энергией нагревателя, работой и энергией холодильника.

(large Q_ left(text <Дж>right) ) – тепловая энергия, полученная от нагревателя;

(large Q_ left(text <Дж>right) ) – тепловая энергия, переданная холодильнику;

(large A left(text <Дж>right) ) – работа, которую совершил расширяющийся газ (пар);

Так как часть энергии теряется, работа всегда будет меньше полученной энергии. Работу и энергию измеряют в джоулях. Работа – это затраченная энергия, то есть, разница между конечной и начальной энергией.

[large boxed < Q_— left| Q_ right| = A >]

Примечание: Полученная энергия берется со знаком «плюс», а утерянная – со знаком «минус». Нам уже известно, что энергия (Q_), переданная холодильнику и утерянная, будет отрицательной. Запишем ее по модулю, чтобы не учитывать в формуле ее знак.

Формулы коэффициента полезного действия

Мы уже выяснили, что работа газа всегда меньше полученной теплоты. Чтобы ответить на вопрос, какую часть от полученной теплоты будет составлять работа, составим дробь:

(large A left(text <Дж>right) ) – работа газа;

Эту дробь обозначают греческой буквой «эта» (eta) и называют коэффициентом полезного действия (КПД). Так как этот коэффициент дает понятие о том, как соотносятся работа, совершенная газом и, полученная им тепловая энергия.

Числитель этой дроби всегда меньше знаменателя, математики такие дроби называют правильными. Если КПД теплового двигателя описывается правильной дробью, значит, он не может превышать единицу (рис. 5).

КПД теплового двигателя не превышает единицу, так как описывается правильной дробью.

Если подставить в числитель выражение для работы, получим развернутое выражение для вычисления КПД:

Правая часть уравнения – это две дроби, имеющие одинаковые знаменатели. Если записать правую часть в виде отдельных дробей, то можно получить такое соотношение:

Подставим его в выражение для КПД и получим еще одну формулу:

Какой максимальный КПД может иметь тепловой двигатель

Талантливый французский ученый и инженер Сади Карно в 1824 году придумал идеальную тепловую машину. В качестве рабочего тела в ней выступал идеальный газ. А сосуд, в который заключен газ, обернут теплоизоляцией, которую можно мысленно снять, когда возникнет такая необходимость.

Проведя мысленный эксперимент, Карно рассчитал, какую часть полученной энергии можно превратить в полезную работу при идеальных условиях. Другими словами, он рассчитал, какой максимально возможный КПД может иметь идеальный тепловой двигатель.

Для КПД идеального двигателя он получил такую формулу:

(large T_ left(Kright) ) – температура нагревателя в градусах Кельвина;

(large T_ left(Kright) ) – температура холодильника в градусах Кельвина;

Из формулы следует:

Чем больше различаются температуры нагревателя и холодильника, тем выше будет КПД.

Если температура нагревателя сравняется с температурой холодильника, то полезной работы машина не совершит (large eta = 0 ).

Максимальный КПД даже для идеального теплового двигателя всегда меньше единицы.

Температура холодильника не может равняться абсолютному нулю, так как достигнуть абсолютного нуля температуры не получается.

Примечание: В идеальном двигателе нет потерь энергии, так как полностью отсутствует трение между его движущимися частями. В реальных двигателях трение есть, поэтому КПД реальных двигателей всегда ниже, чем КПД идеального двигателя.

КПД реальных тепловых двигателей

КПД лучших образцов реальных двигателей, выпускаемых мировой промышленностью:

• паровых машин — менее 10 процентов.
• большинства двигателей внутреннего сгорания – до 30 процентов.
• газовых турбин — примерно 40 процентов.
• двигателя внутреннего сгорания Дизеля – около 44 процентов.

В настоящее время инженеры и ученые-физики работают над тем, чтобы в реальных двигателях уменьшить трение и потери тепловой энергии. Чтобы повысить давление в цилиндре, применяют дополнительные компрессоры и турбины. Это дает выигрыш еще в несколько процентов полезности, однако, сокращает срок службы таких двигателей.

Так называемые «атмосферники» — атмосферные двигатели внутреннего сгорания, в которых не применяются дополнительные турбины и компрессоры, повышающие рабочее давление в цилиндрах, могут без капитального ремонта прослужить на автомобилях весьма длительное время.

Некоторые автомобили, оснащенные особо удачными конструкциями двигателей, успевали без капитального ремонта двигателя проехать до 1 миллиона километров. Из-за этого, такие конструкции двигателей получили в народе название «миллионники». К сожалению, ныне выпуск подобных двигателей резко сокращен, из экономических соображений.

Чем меньше энергии теряется тем тепловой двигатель

В тепловых двигателях используется энергия сгорающего топлива. Однако, не вся энергия сгорающего топлива затрачивается на полезную работу, часть энергии безвозвратно рассеивается в окружающую среду.

Чем меньше эта утерянная часть теплоты, тем выше будет эффективность двигателя и его коэффициент полезного действия. Тем больше полезной работы сможет совершить газ при расширении, толкая поршень двигателя, или раскручивая диск газовой турбины.

Элементы тепловой машины

Конструкции тепловых машин отличаются разнообразием. Однако, из каких бы частей двигатель не состоял, он всегда содержит рабочее тело, холодильник и нагреватель (рис. 1).

Например, в двигателе внутреннего сгорания рабочим телом будут пары топлива и воздух.

В двигателе внутреннего сгорания роль нагревателя совместно выполняют свеча и поршень. Однако, поршень выполняет функции нагревателя только тогда, когда он сжимает газ. А свеча зажигает сжатый газ с помощью искры и вызывает горение топлива.

Чтобы передать остатки тепловой энергии атмосфере, двигатели с воздушным охлаждением имеют специальные ребристые поверхности на наружной части цилиндров.

А двигатели, в которых используется жидкостное (водяное) охлаждение, содержат насос, прокачивающий жидкость в специальных полостях двигателя и радиатор с вентилятором. Жидкость интенсивно охлаждается в радиаторе, а вентилятор обеспечивает обдув, чтобы ускорить охлаждение. Температура охлаждающей жидкости всегда выше температуры окружающего воздуха.

Какие функции выполняет каждый элемент

От нагревателя рабочее тело — газ, или пар, получает запас тепловой энергии (рис. 2). Затем, полученная энергия делится на две, как правило, неравные части. За счет одной части совершается работа.

А оставшаяся часть передается холодильнику (например, атмосфере) и рассеивается окружающей средой.

Роль холодильника в тепловом двигателе

Совершая работу, рабочее тело – расширяющийся газ, охлаждается. Температура (T_ ), до которой газ охладился, называется температурой холодильника.

Так как газ, расширяясь, охлаждается, а при охлаждении энергию нужно куда-то девать, то никакая тепловая машина без холодильника работать не сможет. Чтобы функционировать, тепловая машина обязательно должна отдавать часть тепловой энергии холодильнику.

Обычно температура (T_ ) немного выше температуры окружающей среды. Но если речь идет о паровых машинах, оснащенных специальным приспособлением для конденсации отработанного пара и его охлаждения – конденсатором, то (T_ ) может быть несколько ниже температуры окружающей атмосферы (рис. 3).

Примечание: Паровой конденсатор применяется только в конструкциях паровых двигателей.

На какие части делится энергия нагревателя

Мы выяснили, что за счет одной части энергии газ совершает работу. Вторая часть полученной от нагревателя энергии передается холодильнику, который затем рассеивает ее в окружающее пространство (рис. 4).

Эта теплота выбрасывается в атмосферу вместе с отработанным паром, или сгоревшими выхлопными газами турбин и двигателей внутреннего сгорания – то есть, теряется безвозвратно. Главное то, что никакой газ не превращает свою внутреннюю энергию в работу полностью. Часть энергии неизбежно будет утеряна.

На полезную работу тратится только часть полученной энергии.

Посмотрев на рисунок 4, легко составить связь между энергией нагревателя, работой и энергией холодильника.

(large Q_ left(text right) ) – тепловая энергия, полученная от нагревателя;

(large Q_ left(text right) ) – тепловая энергия, переданная холодильнику;

(large A left(text right) ) – работа, которую совершил расширяющийся газ (пар);

Так как часть энергии теряется, работа всегда будет меньше полученной энергии. Работу и энергию измеряют в джоулях. Работа – это затраченная энергия, то есть, разница между конечной и начальной энергией.

[large boxed — left| Q_ right| = A >]

Примечание: Полученная энергия берется со знаком «плюс», а утерянная – со знаком «минус». Нам уже известно, что энергия (Q_ ), переданная холодильнику и утерянная, будет отрицательной. Запишем ее по модулю, чтобы не учитывать в формуле ее знак.

Формулы коэффициента полезного действия

Мы уже выяснили, что работа газа всегда меньше полученной теплоты. Чтобы ответить на вопрос, какую часть от полученной теплоты будет составлять работа, составим дробь:

(large A left(text right) ) – работа газа;

Эту дробь обозначают греческой буквой «эта» (eta) и называют коэффициентом полезного действия (КПД). Так как этот коэффициент дает понятие о том, как соотносятся работа, совершенная газом и, полученная им тепловая энергия.

Числитель этой дроби всегда меньше знаменателя, математики такие дроби называют правильными. Если КПД теплового двигателя описывается правильной дробью, значит, он не может превышать единицу (рис. 5).

КПД теплового двигателя не превышает единицу, так как описывается правильной дробью.

Если подставить в числитель выражение для работы, получим развернутое выражение для вычисления КПД:

Правая часть уравнения – это две дроби, имеющие одинаковые знаменатели. Если записать правую часть в виде отдельных дробей, то можно получить такое соотношение:

Подставим его в выражение для КПД и получим еще одну формулу:

Какой максимальный КПД может иметь тепловой двигатель

Талантливый французский ученый и инженер Сади Карно в 1824 году придумал идеальную тепловую машину. В качестве рабочего тела в ней выступал идеальный газ. А сосуд, в который заключен газ, обернут теплоизоляцией, которую можно мысленно снять, когда возникнет такая необходимость.

Проведя мысленный эксперимент, Карно рассчитал, какую часть полученной энергии можно превратить в полезную работу при идеальных условиях. Другими словами, он рассчитал, какой максимально возможный КПД может иметь идеальный тепловой двигатель.

Для КПД идеального двигателя он получил такую формулу:

(large T_ left(Kright) ) – температура нагревателя в градусах Кельвина;

(large T_ left(Kright) ) – температура холодильника в градусах Кельвина;

Из формулы следует:

Чем больше различаются температуры нагревателя и холодильника, тем выше будет КПД.

Если температура нагревателя сравняется с температурой холодильника, то полезной работы машина не совершит (large eta = 0 ).

Максимальный КПД даже для идеального теплового двигателя всегда меньше единицы.

Температура холодильника не может равняться абсолютному нулю, так как достигнуть абсолютного нуля температуры не получается.

Примечание: В идеальном двигателе нет потерь энергии, так как полностью отсутствует трение между его движущимися частями. В реальных двигателях трение есть, поэтому КПД реальных двигателей всегда ниже, чем КПД идеального двигателя.

КПД реальных тепловых двигателей

КПД лучших образцов реальных двигателей, выпускаемых мировой промышленностью:

• паровых машин — менее 10 процентов.
• большинства двигателей внутреннего сгорания – до 30 процентов.
• газовых турбин — примерно 40 процентов.
• двигателя внутреннего сгорания Дизеля – около 44 процентов.

В настоящее время инженеры и ученые-физики работают над тем, чтобы в реальных двигателях уменьшить трение и потери тепловой энергии. Чтобы повысить давление в цилиндре, применяют дополнительные компрессоры и турбины. Это дает выигрыш еще в несколько процентов полезности, однако, сокращает срок службы таких двигателей.

Так называемые «атмосферники» — атмосферные двигатели внутреннего сгорания, в которых не применяются дополнительные турбины и компрессоры, повышающие рабочее давление в цилиндрах, могут без капитального ремонта прослужить на автомобилях весьма длительное время.

Некоторые автомобили, оснащенные особо удачными конструкциями двигателей, успевали без капитального ремонта двигателя проехать до 1 миллиона километров. Из-за этого, такие конструкции двигателей получили в народе название «миллионники». К сожалению, ныне выпуск подобных двигателей резко сокращен, из экономических соображений.

Тепловой двигатель. Принцип действия тепловых двигателей.

Тепловой двигатель — это устройство, преобразующее внутреннюю энергию топлива в механическую энергию.

Согласно второму началу термодинамики, тепловой двига­тель может непрерывно совершать периодически повторяющу­юся механическую работу за счет охлаждения окружающих тел, если он не только получает теплоту от более горячего те­ла (нагревателя), но при этом отдает теплоту менее нагретому телу (холодильнику). Следовательно, на совершение работы идет не все количество теплоты, полученное от нагревателя, а только часть ее.

Принцип работы теплового двигателя

Тепловой двигатель — это устройство, преобразующее внутреннюю энергию топлива в механическую энергию.

Согласно механическую работу за счет охлаждения окружающих тел, если он не только получает теплоту от более горячего те­ла (нагревателя), но при этом отдает теплоту менее нагретому телу (холодильнику). Следовательно, на совершение работы идет не все количество теплоты, полученное от нагревателя, а только часть ее.

Таким образом, основными элементами любого теплового двигателя являются:

1) рабочее тело (газ или пар), совершающее работу;

2) нагреватель, сообщающий энергию рабочему телу;

3) холодильник, поглощающий часть энергии от рабочего те­ла.

Тепловые двигатели: принцип действия, устройство, схема

Рассмотрим тепловые двигатели, принцип действия этих механизмов. В земной коре и мировом океане запасы внутренней энергии можно считать неограниченными. Для того чтобы решать практические задачи, ее явно недостаточно. Устройство и принцип действия теплового двигателя необходимо знать для того, чтобы приводить в движение токарные станки, транспортные средства. Человек нуждается в таких устройствах, которые могут совершать полезную работу.

Тепловые двигатели, принцип действия которых мы рассмотрим, являются основными на нашей планете. Именно в них происходит превращение внутренней энергии в механический вид.

Особенности теплового двигателя

Каков принцип действия теплового двигателя? Кратко его можно представить на простом опыте. Если в пробирку налить воду, закрыть пробкой, довести до кипения, она вылетит. Причина выскакивания пробки заключается в совершении паром внутренней работы. Процесс сопровождается превращением внутренней энергии пара в кинетическую величину для пробки. Тепловые двигатели, принцип действия которых аналогичен описанному эксперименту, отличаются строением. Вместо пробирки используется металлический цилиндр. Пробка заменена поршнем, плотно прилегающим к стенкам, перемещающимся вдоль цилиндра.

Алгоритм действия

Тепловыми машинами называют механизмы, где наблюдается превращение внутренней энергии топлива в механический вид.

Для совершения двигателем полезной работы, должна быть создана разность давлений с обеих сторон поршня либо лопастей мощной турбины. Для достижения такой разности давлений происходит повышение температуры рабочего тела на тысячи градусов в сравнении с ее средним показателем в окружающей среде. Происходит подобное повышение температуры в процессе сгорания топлива.

Изменения температур

У всех современных тепловых машин выделяют рабочее тело. Им принято называть газ, совершающий в процессе расширения полезную работу. Начальную температуру, обозначаемую Т1, он приобретает в паровом котле машины или турбины. Называют этот показатель температурой нагревателя. В процессе совершения работы происходит постепенная потеря газом энергии. Это приводит к неизбежному охлаждению рабочего тела до некоторого показателя Т2. Значение температуры должно быть ниже показателя окружающей среды, иначе давление газа будет иметь меньший показатель, чем атмосферное давление, и работа двигателем не будет совершена.

Показатель Т2 называют температурой холодильника. В его качестве выступает атмосфера либо специальное устройство, необходимое для конденсации и охлаждения отработанного пара.

Некоторые факты

Итак, тепловые двигатели, принцип действия которых основывается на расширении рабочего тела, не способны отдавать для совершения работы всю внутреннюю энергию. В любом случае часть тепла будет передаваться атмосфере (холодильнику) вместе с отработанным паром либо выхлопными газами турбин или двигателей внутреннего сгорания.

КПД тепловых машин

Каков принцип действия тепловой машины? КПД теплового двигателя зависит от величины полезной работы, совершаемой газом. С учетом того, что невозможно полностью превратить внутреннюю энергию в работу теплового двигателя, можно объяснить необратимость природных процессов и явлений. В том случае, если бы наблюдалось самопроизвольное возвращение теплоты к нагревателю от холодильника, внутренняя энергия в полном объеме превращалась бы в полезную работу посредством теплового двигателя.

Коэффициентом полезного действия называют отношение полезной работы, совершаемой тепловым двигателем, к тому количеству тепла, которое передано холодильнику. В физике принято выражать данную величину в процентах. Таков принцип действия теплового двигателя. Схема его понятна и проста, доступна даже ученикам средней школы. Законы термодинамики дают возможность проводить вычисления максимального значения коэффициента полезного действия.

Изобретение тепловой машины

Первым изобретателем машины, использующей тепло, стал Сади Карно. Он разработал идеальную машину, в которой рабочим телом выступал идеальный газ. Кроме того, ученому удалось определить показатель КПД для такого устройства, используя значения температуры холодильника и нагревателя.

Карно удалось определить зависимость между реальной тепловой машиной, функционирующей на основе нагревателя, и холодильником, в качестве которого выступает воздух или конденсатор. Благодаря математической формуле, предложенной Карно для его первой идеальной тепловой машины, определяется максимальное значение КПД. Между температурой нагревателя и холодильника существует прямая связь.

Для того чтобы машина полноценно функционировала, значение температуры не должно быть меньше ее показателя в окружающем воздухе. При желании можно повышать температуру нагревателя, не забывая о том, что у каждого твердого тела есть определенная жаропрочность. По мере нагревания оно теряет свою упругость, а при достижении температуры плавления просто плавится.

Благодаря инновациям, которые достигнуты в современной инженерной промышленности, происходит постепенное повышение КПД теплового двигателя. Например, снижается трение между его отдельными частями, устраняются потери, возникающие из-за неполного сгорания топлива.

Двигатель внутреннего сгорания

Он представляет собой тепловую машину, где в виде рабочего тела применяют высокотемпературные газы, получаемые в процессе сгорания разного вида топлива внутри камеры. Выделяют четыре такта в работе автомобильного двигателя. Среди составных его частей назовем впускной и выпускной клапаны, камеру сгорания, поршень, цилиндр, свечу, шатун, а также маховик.

На первом этапе наблюдается плавное передвижение клапана вниз, процесс происходит благодаря заполнению камеры рабочей смесью. В конце первого такта впускной клапан закрывается. Далее поршень передвигается вверх, при этом происходит сжатие рабочей смеси. Появление искры в свече приводит к воспламенению горючей смеси. Давление, которое оказывают пары воздуха и бензина на поршень, приводят к его самопроизвольному движению вниз, поэтому такт называют «рабочим ходом». В движение приводится коленчатый вал. На четвертом этапе открывается выпускной клапан, происходит выталкивание в атмосферу отработанных газов.

Принципы действия тепловых машин

КПД тепловых машин

Каков принцип действия тепловой машины? КПД теплового двигателя зависит от величины полезной работы, совершаемой газом. С учетом того, что невозможно полностью превратить внутреннюю энергию в работу теплового двигателя, можно объяснить необратимость природных процессов и явлений. В том случае, если бы наблюдалось самопроизвольное возвращение теплоты к нагревателю от холодильника, внутренняя энергия в полном объеме превращалась бы в полезную работу посредством теплового двигателя.

Коэффициентом полезного действия называют отношение полезной работы, совершаемой тепловым двигателем, к тому количеству тепла, которое передано холодильнику. В физике принято выражать данную величину в процентах. Таков принцип действия теплового двигателя. Законы термодинамики дают возможность проводить вычисления максимального значения коэффициента полезного действия.

Как работают тепловые двигатели

Функция тепловых двигателей – преобразование тепловой энергии в полезную механическую работу. Рабочим телом в таких установках служит газ. Он с усилием давит на лопатки турбины или на поршень, приводя их в движение. Самые простые примеры тепловых двигателей – это паровые машины, а также карбюраторные и дизельные двигатели внутреннего сгорания.

Инструкция

1. Поршневые тепловые двигатели имеют в своем составе один или несколько цилиндров, внутри которых находится поршень. В объеме цилиндра происходит расширение горячего газа. При этом поршень под воздействием газа перемещается и совершает механическую работу. Такой тепловой двигатель преобразует возвратно-поступательное движение поршневой системы во вращение вала. Для этой цели двигатель оснащается кривошипно-шатунным механизмом.
2. К тепловым двигателям внешнего сгорания относятся паровые машины, в которых рабочее тело разогревается в момент сжигания топлива за пределами двигателя. Нагретый газ или пар под сильным давлением и при высокой температуре подается в цилиндр. Поршень при этом перемещается, а газ постепенно охлаждается, после чего давление в системе становится почти равным атмосферному.
3. Отработавший свое газ выводится из цилиндра, в который немедленно подается очередная порция. Для возврата поршня в начальное положение применяют маховики, которые крепят на вал кривошипа. Подобные тепловые двигатели могут обеспечивать одинарное или двойное действие. В двигателях с двойным действием на один оборот вала приходится две стадии рабочего хода поршня, в установках одинарного действия поршень совершает за то же время один ход.
4. Отличие двигателей внутреннего сгорания от описанных выше систем состоит в том, что горячий газ здесь получается при сжигании топливно-воздушной смеси непосредственно в цилиндре, а не вне его. Подвод очередной порции горючего и выведение отработанных газов производится через систему клапанов. Они позволяют подавать горючее в строго ограниченном количестве и в нужное время.
5. Источник тепла в двигателях внутреннего сгорания – химическая энергия топливной смеси. Для данного типа теплового двигателя не нужен котел или нагреватель внешнего типа. В качестве рабочего тела здесь выступают самые разные горючие вещества, из которых самым распространенным являются бензин или дизельное топливо. К недостаткам двигателей внутреннего сгорания можно отнести их высокую чувствительность к качеству топливной смеси.
6. Двигатели внутреннего сгорания по своей конструкции могут быть двух- и четырехтактными. Устройства первого вида проще в конструкции и не так массивны, но при одинаковой мощности требуют значительно больше топлива, чем четырехтактные. Двигатели, работа которых построена на двух тактах, чаще всего применяют в небольших мотоциклах или газонокосилках. Более серьезные машины оснащают тепловыми двигателями четырехтактного типа.

Видео по теме

Как устроены и как работают тепловые двигатели

Наша сегодняшняя встреча посвящена тепловым двигателям. Именно они приводят в движение большинство видов транспорта, позволяют получать электроэнергию, несущую нам тепло, свет и комфорт. Как устроены и каков принцип действия тепловых машин?

Понятие и виды тепловых двигателей

Тепловые двигатели — устройства, обеспечивающие превращение химической энергии топлива в механическую работу.

Осуществляется это следующим образом: расширяющийся газ давит либо на поршень, вызывая его перемещение, либо на лопасти турбины, сообщая ей вращение.

Взаимодействие газа (пара) с поршнем имеет место в паровых машинах, карбюраторных и дизельных двигателях (ДВС).

Примером действия газа, создающим вращение является работа авиационных турбореактивный двигателей.

Структурная схема работы теплового двигателя

Несмотря на отличия в их конструкции, все тепловые машины имеют нагреватель, рабочее вещество (газ или пар) и холодильник.

В нагревателе происходит сгорание топлива, в результате чего выделяется количество теплоты Q1, а сам нагреватель при этом нагревается до температуры T1. Рабочее вещество, расширяясь, совершает работу A.

Но теплота Q1 не может полностью превратится в работу. Определенная ее часть Q2 через теплопередачу от нагревшегося корпуса, выделяется в окружающую среду, условно называемую холодильником с температурой T2.
