Ремонт датчика ABS на Форд Фокус 3
Несколькими днями ранее, диагностика выявила выход из строя датчика АБС (передний левый). В этот замечательный солнечный день наполненный праздником, персонал магазинов, женского пола, раздает поздравления мужскому населению, те в ответ радостно благодарят! Да сегодня было прикольнее чем в канун Нового Годы, будь он не ладен!
Тык вот, сегодня решено было дать отпор вакханалии различных сигнальных ламп на приборной панели, грядет весна с ночными заморозками, вода будет активно таять и мерзнуть в самых неподходящих местах. А электронные ассистенты Фокуса 3 знают свое дело! Пора бы им заняться работой!
На СТО в Руси
Купил датчик АБС, в Руси Переделкино, на Лобачевского его не было в наличии. Но для установки вернулся обратно. Не успев занять очередь меня пригласили в бокс! Вот это скорость, приятно удивило!) загнал авто, пошел оформлять заказ-наряд, в этот момент у менеджера раздается звонок: “на фокусе перетерт провод датчика, ремонтировать не можем, нет электрика”.
В наличии этого провода так же не было.

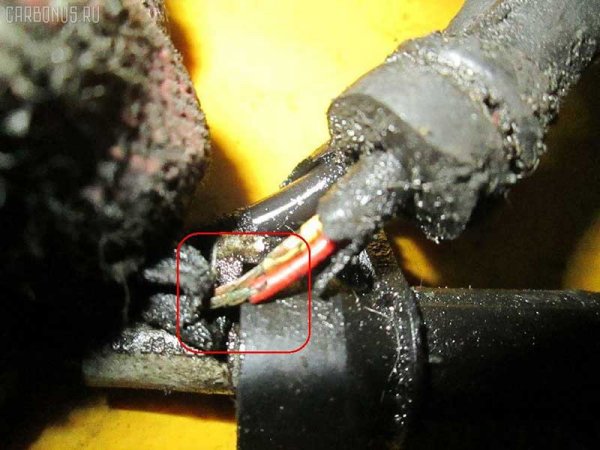

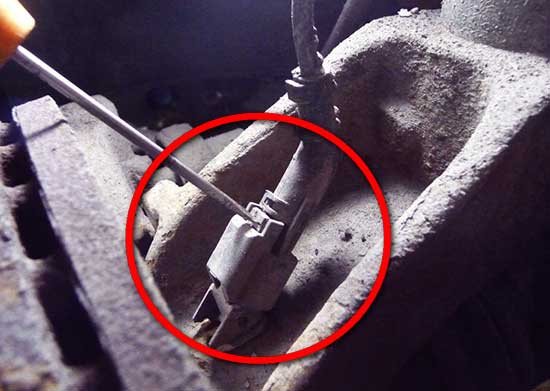

повреждение изоляции и провода датчика абс
— Собирайте все, куплю провод и приеду
— хорошо, с Вас 1500₽
— вы в своем уме? Я не буду платить столько за 2 минуты работы!
— диагностика мол, ничего не знаю
— какая нафиг диагностика? Колесо снять?
Пошел разбираться к мастеру цеха, объяснил ситуацию, он хмыкнул и удалился…
В итоге разошлись полюбовно, но 500₽ с меня слизали за подъем авто и с/у колеса. 500 не 1500, поеду в сервис где диагностировали выход датчика из строя и взяли за это косарь! Буду трясти их теперь!
Читайте также:

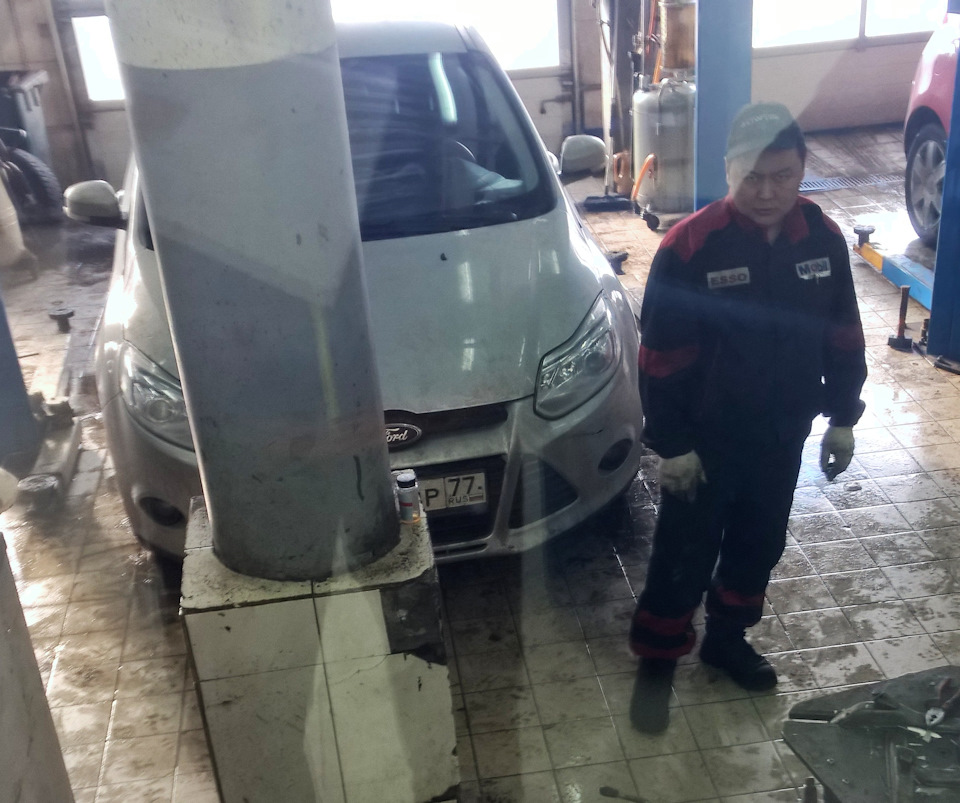

На СТО в Руси
Зная чем такое развитие событий может обернуться, я попросил менеджера Руси указать, что выход системы АБС вызван повреждением провода, а это официальный документ.
В сервисе 2 объясняю ситуацию, показываю заключение…

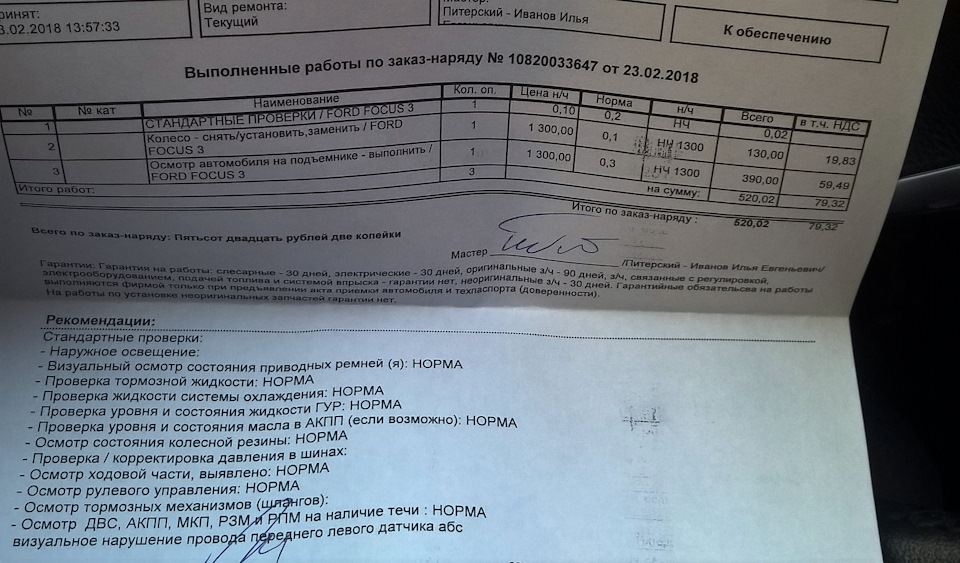

— вы сделали диагностику ЭБУ, а профукали дефект провода и я заплатил за воздух! Негоже…
— мы восстановим провод и если причина в нем, то это за наш счет.
— идет!
В итоге, слесарь поленился снять колесо при диагностика, нагнал старшему, за что и поплатился…
темная приборка и куча пыли в салоне от родного салонного фильтра
Теперь все контрольные лампы погасли, полина начала валить на 100%, начала доворачивать электроникой и дотормаживать! Да-да! После месяца эксплуатации с отключенными асистами я это явно ощутил!
-
Читайте также:
рьяно моют фокус, отмывая даже краску с дисков
По этому поводу отдраили Фокус на мойке, да так, что краска с дисков поотлетала!) Вариант с самостоятельной окраской дисков признан нерабочим! Что бы скрыть срамоту ржавчины купил комплект колпаков, снова… Только держатся они слабо на дисках от Мондео 12-го года. Хомутики! Но, это другая история…
диски бомжи
Датчик абс на форд фокус 3 где находится
Ford Focus третьего поколения был представлен в начале 2010 года, а в России запущен в производство в 2011 году в трёх типах кузова: седан, хэтчбек и универсал. Автомобиль построен на модернизированной платформе предшественника. В 2014 году состоялся его рестайлинг. В данном материале мы подробно разберем схемы предохранителей Форд Фокус третьего поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска в кузове CB8.

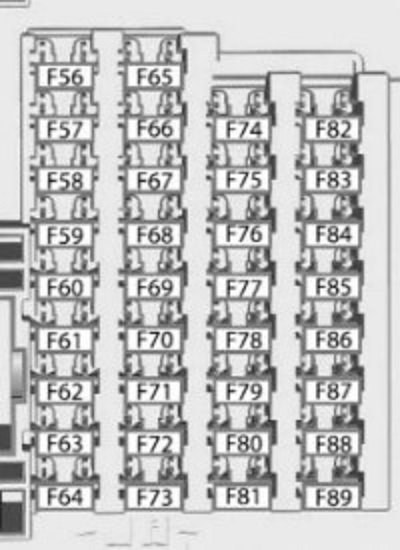

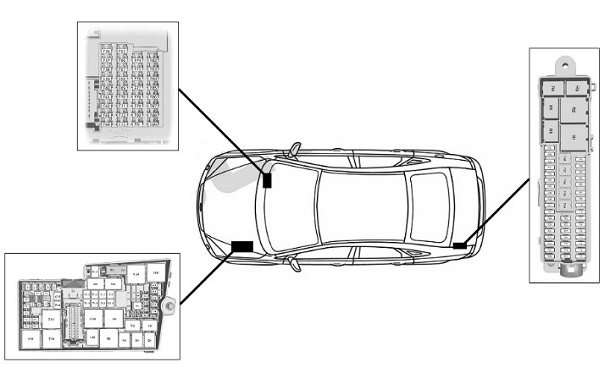

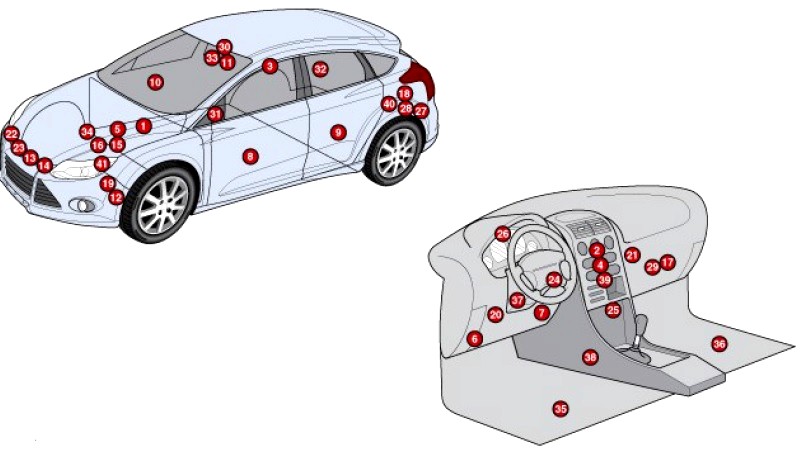

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне и багажнике

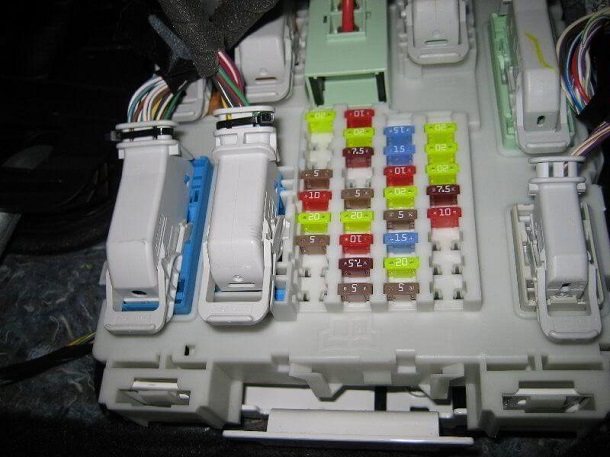

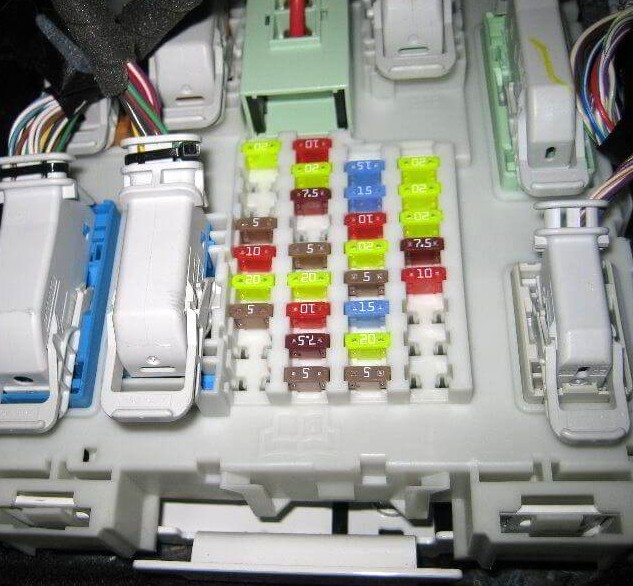

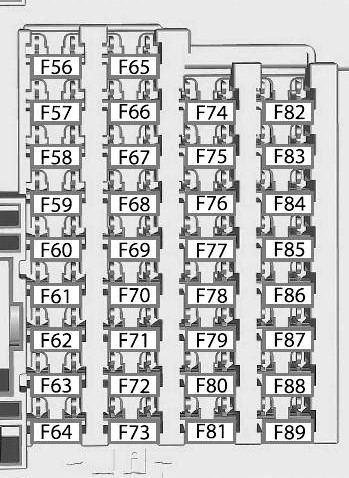

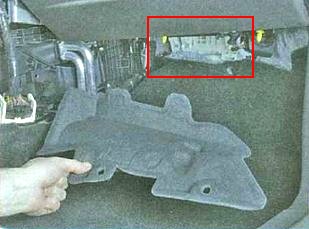

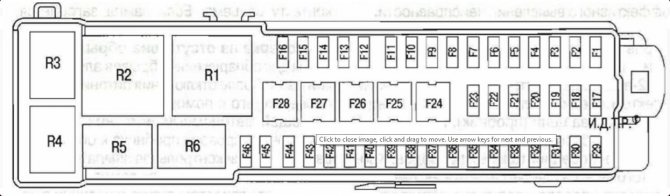

Салонный блок находится со стороны пассажира под панелью приборов. Он закрыт пластиковой крышкой.

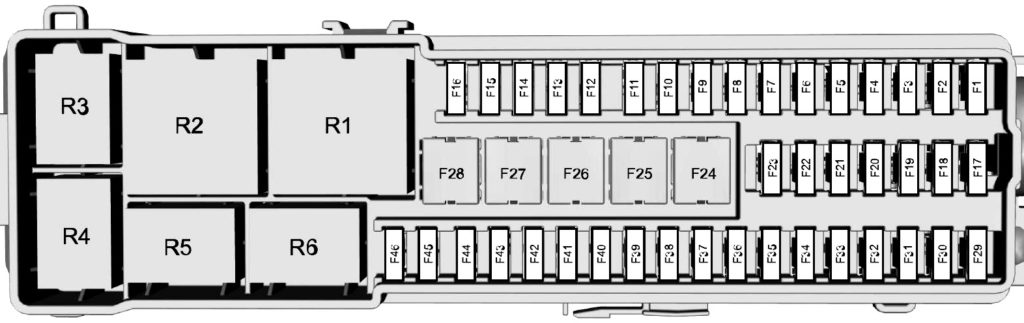

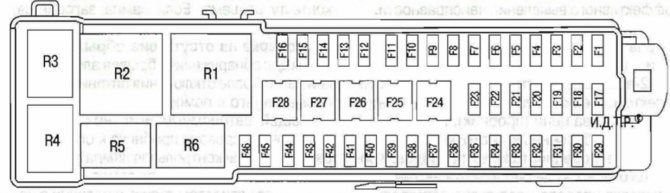

Багажный блок находится за крышкой с левой стороны.
- Читайте также:

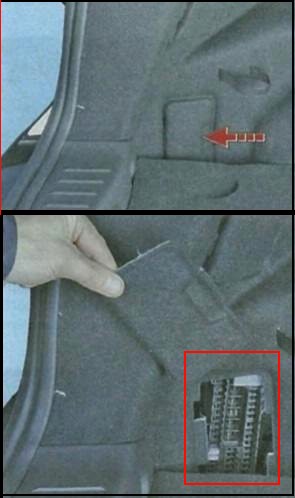

Для доступа необходимо снять крышку.

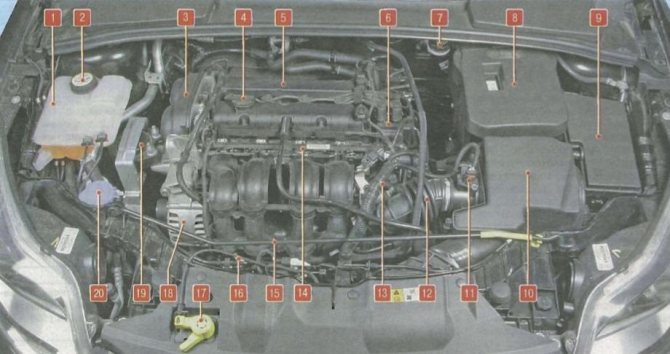

В моторном отсеке

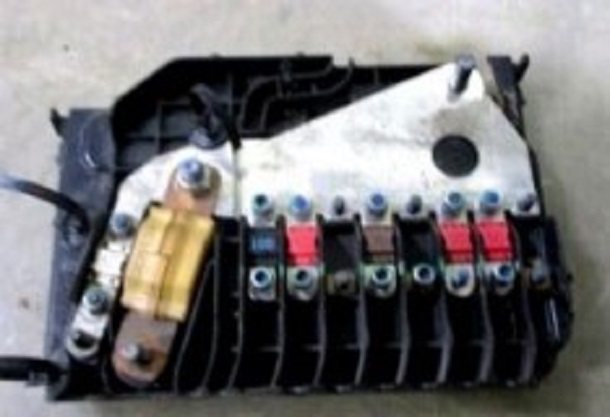

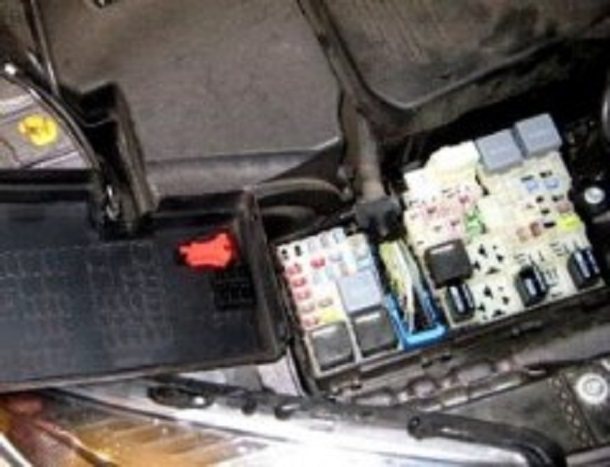

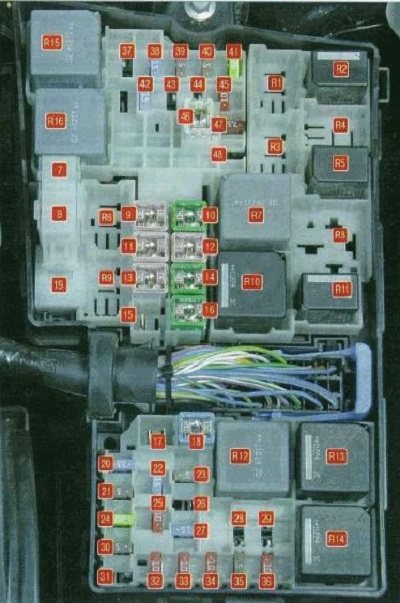

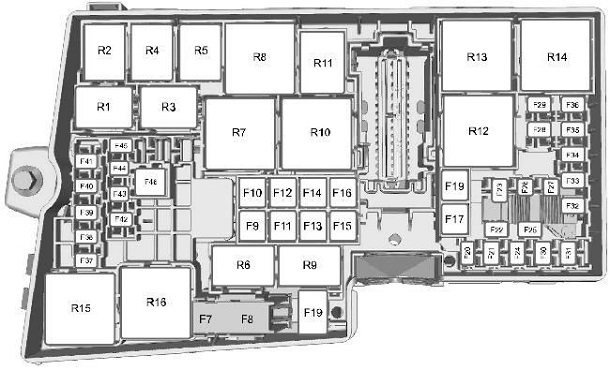

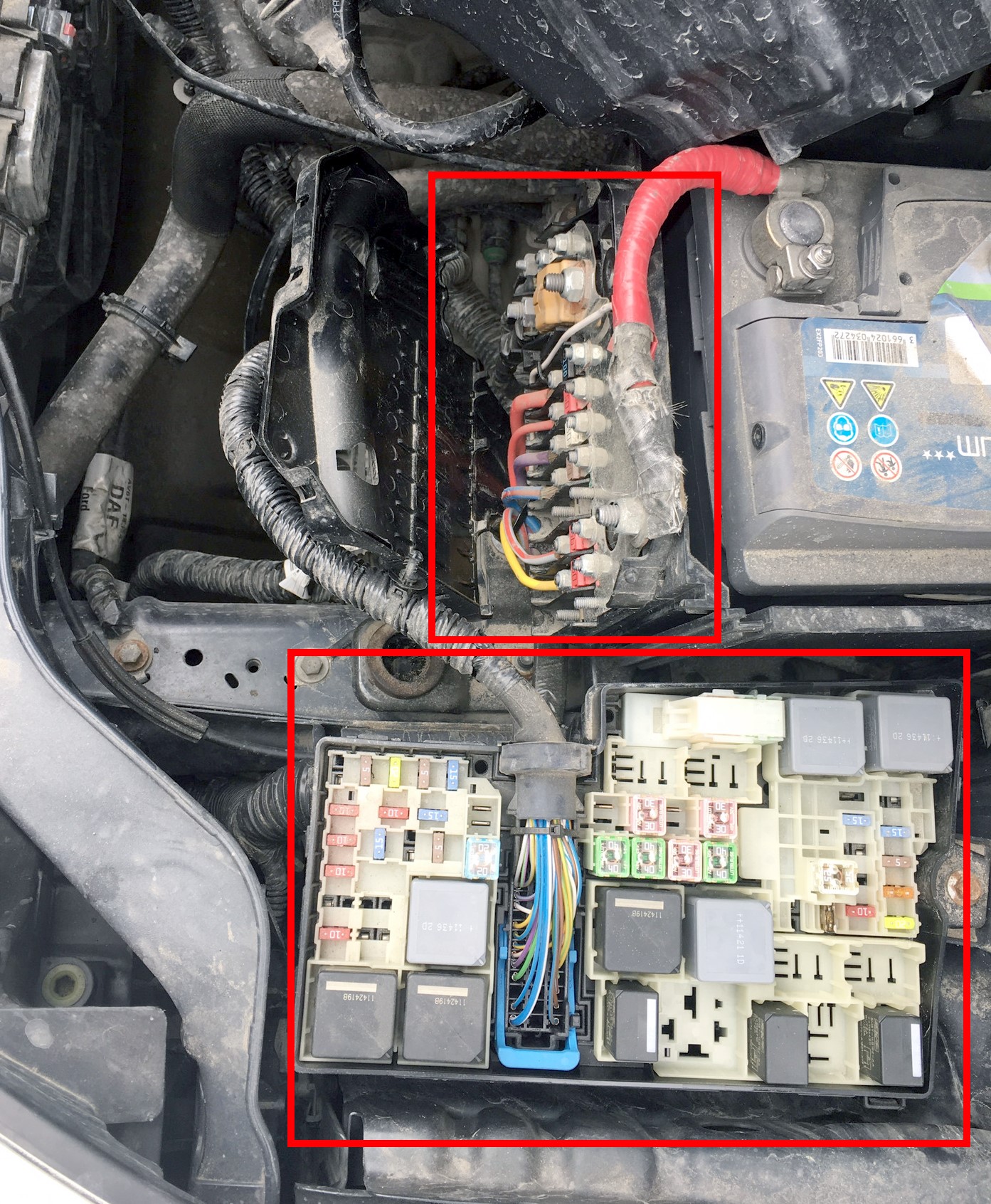

Монтажный блок расположен в левой части подкапотного пространства, за пластиковой крышкой.

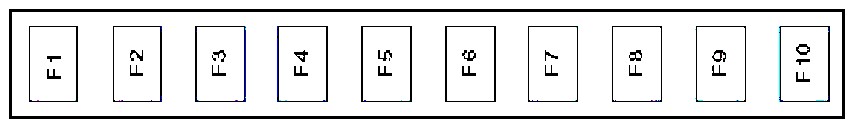

| Схема элементов в моторном блоке | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 7 | 40 | Насос ABS/АБС, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Обогреватель заднего стекла |
| 10 | 40 | Электровентилятор воздухонагнетателя |
| 11 | 30 | Модуль запуска и остановки двигателя |
| 12 | 30 | Электронный блок управления двигателем |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Блок управления трансмиссией* |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Вспомогательный отопитель* |
| 18 | 20 | Очистители ветрового стекла |
| 19 | 5 | Модуль ABS/АБС, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Звуковой сигнал (гудок) |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система контроля аккумуляторной батареи |
| 23 | 5 | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Задняя розетка для подключения дополнительного электрооборудования |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора системы кондиционирования |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Электронный блок управления двигателем |
| 31 | — | Не используется |
| 32 | 10 | Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах |
| 33 | 10 | Привод заслонок управления каналами впускного коллектора |
| 34 | 10 | Форсунки |
| 35 | 5 | Активные жалюзи радиатора (бензиновый двигатель) |
| 35 | 15 | Активные жалюзи радиатора (дизельный двигатель) |
| 36 | 10 | Электронный блок управления двигателем |
| 37 | — | Не используется |
| 38 | 15 | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Модуль управления фарами |
| 40 | 5 | Электроусилитель руля |
| 41 | 20 | Блок управления наружным освещением |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Регулятор наклона фар |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | — | Не используется |
Снятие и замена монтажных блоков предохранителей
Несколькими днями ранее, диагностика выявила выход из строя датчика АБС (передний левый). В этот замечательный солнечный день наполненный праздником, персонал магазинов, женского пола, раздает поздравления мужскому населению, те в ответ радостно благодарят! Да сегодня было прикольнее чем в канун Нового Годы, будь он не ладен!
Тык вот, сегодня решено было дать отпор вакханалии различных сигнальных ламп на приборной панели, грядет весна с ночными заморозками, вода будет активно таять и мерзнуть в самых неподходящих местах. А электронные ассистенты Фокуса 3 знают свое дело! Пора бы им заняться работой!
Купил датчик АБС, в Руси Переделкино, на Лобачевского его не было в наличии. Но для установки вернулся обратно. Не успев занять очередь меня пригласили в бокс! Вот это скорость, приятно удивило!) загнал авто, пошел оформлять заказ-наряд, в этот момент у менеджера раздается звонок: «на фокусе перетерт провод датчика, ремонтировать не можем, нет электрика».
В наличии этого провода так же не было.
— Собирайте все, куплю провод и приеду
— хорошо, с Вас 1500₽
— вы в своем уме? Я не буду платить столько за 2 минуты работы!
— диагностика мол, ничего не знаю
— какая нафиг диагностика? Колесо снять?
Пошел разбираться к мастеру цеха, объяснил ситуацию, он хмыкнул и удалился…
-
Читайте также:
В итоге разошлись полюбовно, но 500₽ с меня слизали за подъем авто и с/у колеса. 500 не 1500, поеду в сервис где диагностировали выход датчика из строя и взяли за это косарь! Буду трясти их теперь!
Зная чем такое развитие событий может обернуться, я попросил менеджера Руси указать, что выход системы АБС вызван повреждением провода, а это официальный документ.
В сервисе 2 объясняю ситуацию, показываю заключение…
— вы сделали диагностику ЭБУ, а профукали дефект провода и я заплатил за воздух! Негоже…
— мы восстановим провод и если причина в нем, то это за наш счет.
— идет!
В итоге, слесарь поленился снять колесо при диагностика, нагнал старшему, за что и поплатился…
Теперь все контрольные лампы погасли, полина начала валить на 100%, начала доворачивать электроникой и дотормаживать! Да-да! После месяца эксплуатации с отключенными асистами я это явно ощутил!
По этому поводу отдраили Фокус на мойке, да так, что краска с дисков поотлетала!) Вариант с самостоятельной окраской дисков признан нерабочим! Что бы скрыть срамоту ржавчины купил комплект колпаков, снова… Только держатся они слабо на дисках от Мондео 12-го года. Хомутики! Но, это другая история…
Современный автомобиль сейчас оборудуется разнообразными системами активной безопасности, список которых с каждым годом только возрастает. К ним относится и система предотвращение блокировки колес при торможении – ABS (Anti-lock braking system).
АБС – одна из самых первых систем безопасности, которые начали использовать на автомобиле, и встречается она сейчас практически на всех авто, от бюджетных категорий до премиальных.
Коротко рассмотрим назначение АБС – эта система нужна для того, чтобы во время торможения колеса не блокировались, а продолжали вращаться, хоть и с замедлением.
Благодаря этому не теряется сцепление колеса с дорожным полотном и вероятность ухода автомобиля в юз полностью исключается, машина остается полностью контролируемой водителем.
АБС используется на автотранспорте уже давно и не раз доказала свою эффективность.

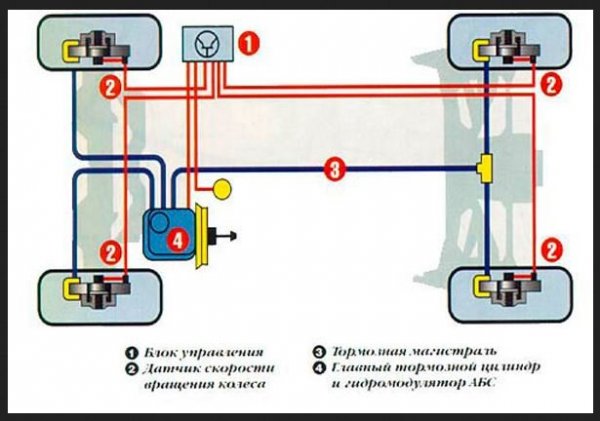

Работает эта система просто. Имеется электронный блок, который контролирует скорость замедления каждого колеса. И если какое-то из них останавливается быстрее других, блок снижает силу давления жидкости в тормозном суппорте именно на этом колесе, то есть тормозной механизм начинает в меньшей степени воздействовать.
Для чего нужен датчик ABS?
В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.
Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика. Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.
Виды датчиков
Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.

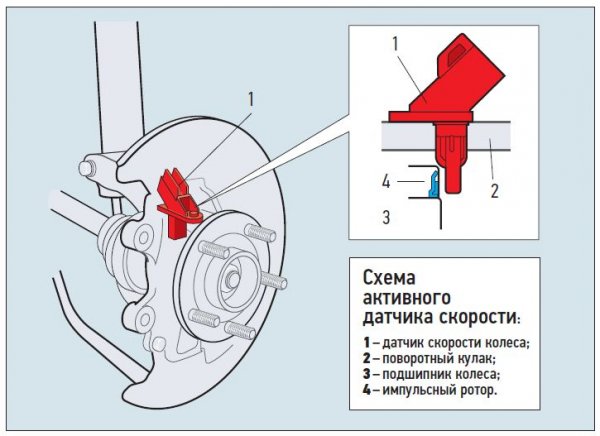

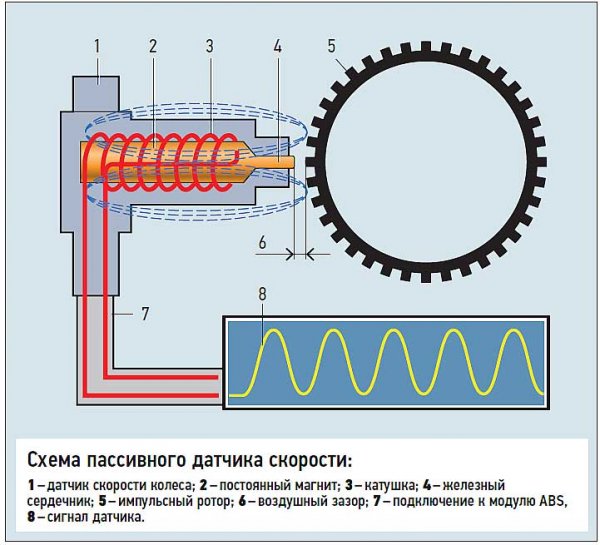

Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.
Остальные два вида – активные.
Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.
Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.
Особенности датчиков
Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.
Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.
В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.
Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

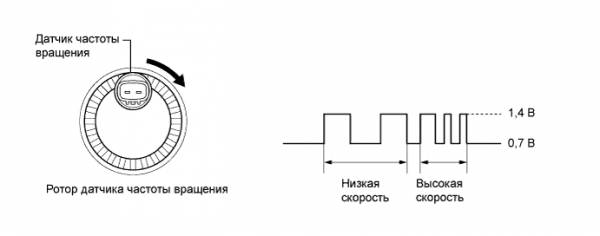

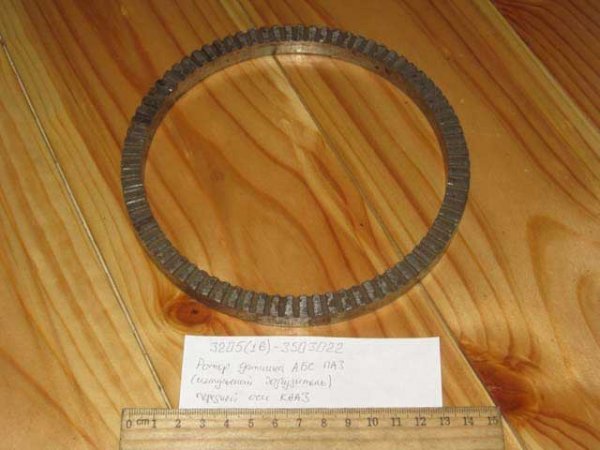

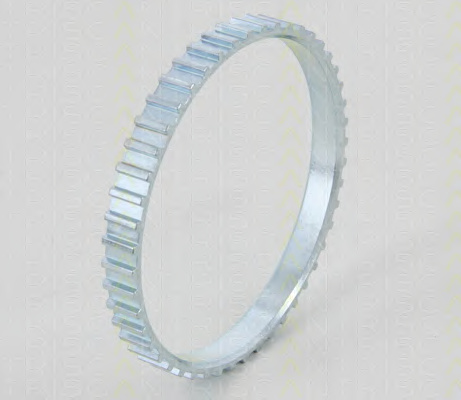

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.
В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.
А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.
Конструкция элемента индуктивного типа
Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.

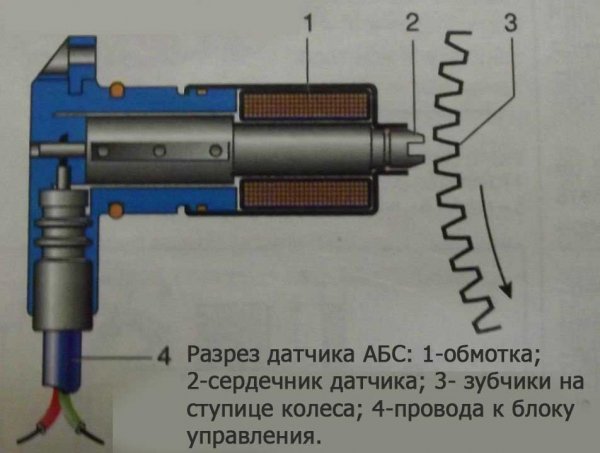

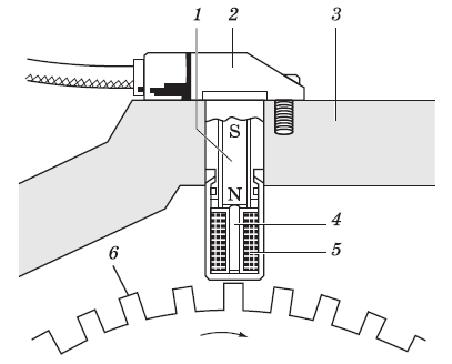

Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.
При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.
Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.
Причины неисправности датчика
Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.
Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.
За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.
Всего можно выделить 4 вида поведения системы при обнаружении неисправности:
- Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
- Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
- Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
- ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.
Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.
Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.
Далее разберемся, как проверить датчик ABS на разных авто, хотя в целом порядок действий одинаков, несмотря на то, что на разных моделях могут использоваться любые типы датчика.
Проверка на Ford Focus 2
Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.
Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

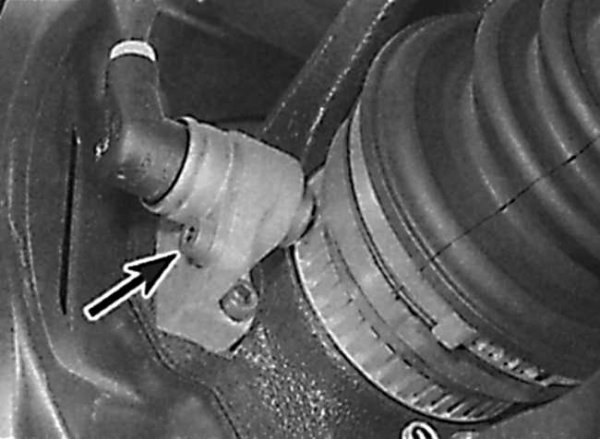

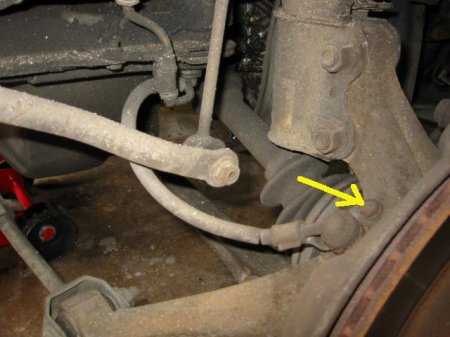

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.
Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

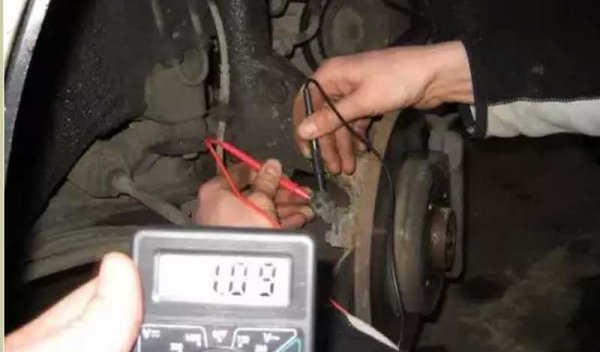

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.
На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.
Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов.
Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.
При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.
Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

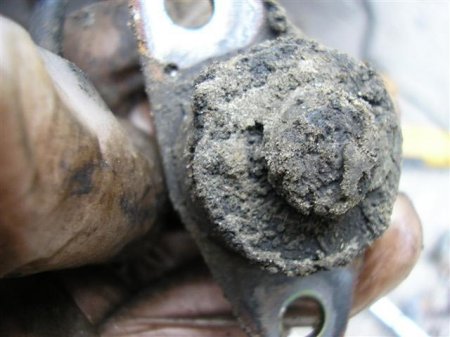

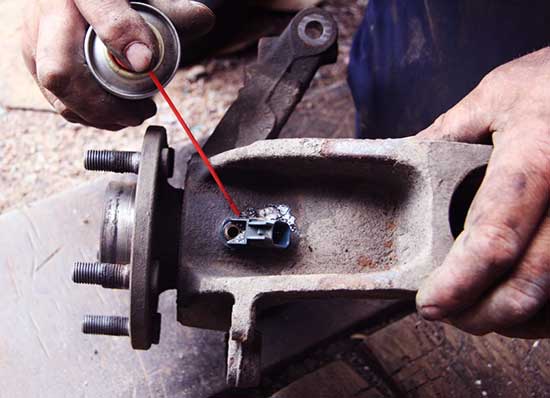

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

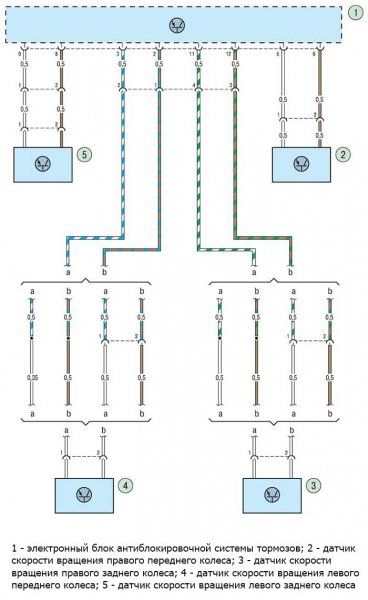

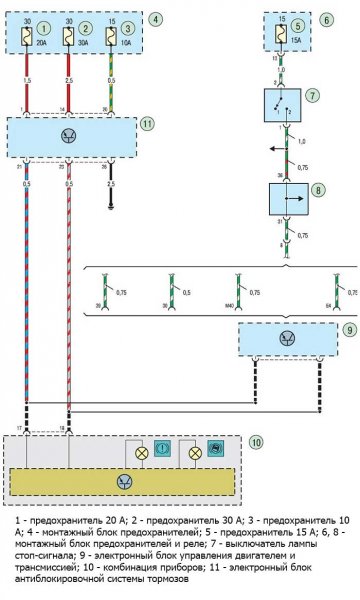

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.
Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.
Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.
Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

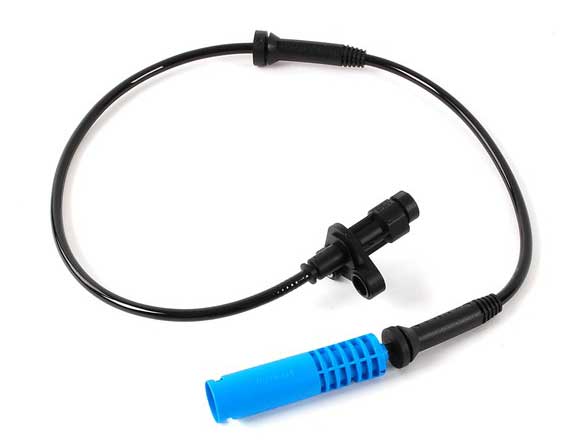

Особенности диагностики на BMW Е39
Далее рассмотрим нюансы проверки датчика ABS на автомобиле БМВ Е39. На этом автомобиле уже используется индукционный элемент.
Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.
Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.
Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.
Далее раскручиваем колесо примерно до 50 об/мин. При этом диагностируемый элемент начнет вырабатывать электроэнергию, напряжение которой должно быть в районе 2 В.
Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.
Особенности датчика Opel Vectra
Теперь пройдемся по особенностям автомобиля Opel Vectra. А основная из них кроется в том, что датчик этот выполнен в виде кольца и одет на ступицу. Поэтому проверить его не сложно, снова используя мультиметр, а вот заменить в случае повреждения сложно, поскольку придется снимать ступицу.
В целом же, путем обычного замера сопротивления можно оценить состояние любого датчика АБС, а также его проводки.
Какой бы элемент не использовался на авто, сопротивление его будет варьироваться в диапазоне 1,2-1,8 кОм.
Одним из главных условий при диагностике является не только величина сопротивления, а одинаковое показание сопротивления на всех датчиках.
Неисправности ABS — довольно распространенное явление, но при появлении проблем совсем не обязательно ехать на СТО.
Существующую проблему можно решить самостоятельно — путем диагностики.
Как необходимо осуществлять проверку, чем могут быть вызваны проблемы с ABS, что представляет собой конструкция сенсорного датчика? На эти и ряд других вопросов дает ответы статья.
Сегодня во многих автомобилях установлена популярная и очень эффективная антиблокировочная система. К сожалению, она, как и любая другая система, может приходить в неисправность.
Рассмотрим наиболее часто встречающие поломки ABS, а также основные способы их устранения путем самостоятельной диагностики.
Шаг за шагом все неисправности ABS будут вычислены — можете не сомневаться.
Целостность предохранителей
Итак, первое, на что необходимо обращать внимание при возникновении проблем — целостность предохранителей.
Уже после визуального осмотра вставки плавкой можно забыть о существующих проблемах.
Главное — осмотреть места соединений и разъемы на факт повреждений и окислений.
Очень часто даже небольшие повреждения контактов и потертости приводят к сбою в работе всей системы.
В случае, если был выявлен перегоревший предохранитель, его необходимо заменить.
Датчики и масса автомобиля
Особое внимание стоит уделить датчикам. Проверьте, нет ли на сенсорных датчиках каких-либо механических повреждений.
Чтобы понять, дают ли датчики точную информацию, необходимо проверить ступичный подшипник на факт отсутствия люфта, а также работоспособность тормозов, целостность колодок, герметичность ГТЦ и так далее.
Все необходимые тесты должны проводиться на специальных стендах. Только так можно рассчитывать на максимально точные результаты осмотра и измерений.
Обязательно стоит убедиться, что масса автомобиля имеет нормальный контакт.
Также читайте — Признаки неисправности датчика массового расхода воздух, проверка ДМРВ на работоспособность, диагностика мультиметром, тестером, замена своими руками.
Не правильно выбранные шины
Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.
Самостоятельная диагностика
Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.
В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.
Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.
Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.
Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.
И снова датчики
Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

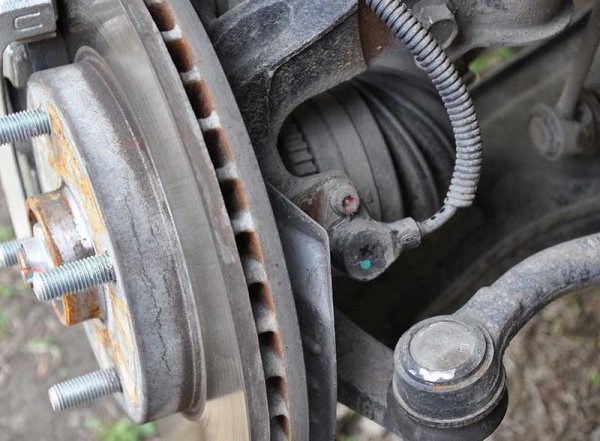

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.
Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется.
По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.
Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.
Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.
Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.
Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.
Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).
В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.
Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.
Лучше ориентироваться на изделия проверенных брендов.
Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.
В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.
Абс форд фокус 3 где находится
Антиблокировочная тормозная система Ford Focus 3 с 2010 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Ford Focus , прокачка тормозов Ford Focus , схема тормозной системы Ford Focus , ремонт тормозной системы Ford Focus , неисправности тормозной системы Ford Focus
9. Антиблокировочная тормозная система
Датчик скорости переднего колеса
Снятие и установка
Шаги, описанные в этой процедуре, могут входить в процедуру установки.
1. Выполнить операции по проверке технического состояния тормозной системы.
2. Отвернуть гайки крепления и снять переднее колесо в сборе.

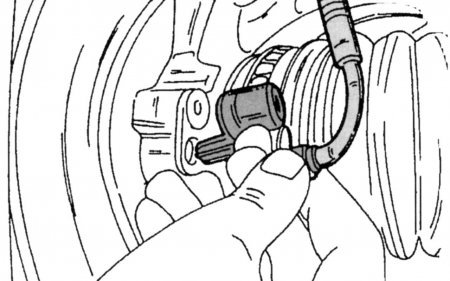

3. Отсоединить разъем электропроводки (1) от датчика скорости автомобиля. После чего отвернуть болт крепления и извлечь датчик скорости переднего колеса из ступицы колеса (2), как показано на рисунке ниже. Момент затяжки болта крепления при установке: 5 Н · м.
1. Установка производится в последовательности обратной снятию.
Датчик скорости заднего колеса
Снятие и установка
Шаги, описанные в этой процедуре, могут входить в процедуру установки.
1. Выполнить операции по проверке технического состояния тормозной системы.
2. Поднять автомобиль на подъемнике и убедиться в надежности его фиксации. Отвернуть гайки крепления и снять переднее колесо в сборе.
3. Снять зажим и отсоединить от датчика колеса разъем жгута электропроводки, как показано на рисунке ниже.
4. Отвернуть болт крепления и извлечь из ступицы колеса датчика скорости колеса, как показано на рисунке ниже. Момент затяжки болта крепления датчика колеса, при установке: 5 Н · м.
5. Извлечь из корпуса ступицы колеса уплотнительное кольцо датчика скорости колеса, как показано на рисунке ниже.
Если кольцевое уплотнение не повреждено, его можно использовать повторно.
1. Установка производится в последовательности обратной снятию.
Удостоверьтесь в чистоте и отсутствии постороннего материала на корпусе датчика.
Установите датчик в исходное положение, отмеченное при снятии.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата и скачивание в целях безопасности происходит из личного кабинета.
Автоматический переход через 10 секунд.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).
После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
АБС / ABS
6 лет
Примерно месяц назад стал появляться неприятный глюк, на экране приборки загорались символы АБС, ЕСП, контроль давления в шинах, при этом появлялись сообщения о неисправной системы помощи троганья в гору, контроля давления в шинах. Появлялись и через некоторое время исчезали. Во время когда горели данные ошибки круиз не работал. Иногда ошибки пропадали после заглушения и повторного завода авто. Присмотревшись заметил что ошибки появляются исключительно в сырую погоду. Если погода очень сырая длительное время, то дополнительно стал появляться чек. Номер редкий, могу путать что то вроде p1934 , поисковики близкое значение находили как неисправность датчика скорости у мазды.
Все вместе натолкнуло меня на мысль о неисправности датчика АБС либо плохого его контакта. На днях смену колёс решено было совместить с очисткой контактов датчиков. Итак после снятия каждого колёса , был отключен разъём датчика, после чего компрессором продут и залит средством для чистки контактов, примерно через пять-10 минут разъём поставлен на место. Итог: два дня очень сырая погода, ошибок пока нет. Буду рад если мой опыт кому гибудь пригодиться.
Как проверить датчик АБС
Современный автомобиль сейчас оборудуется разнообразными системами активной безопасности, список которых с каждым годом только возрастает. К ним относится и система предотвращение блокировки колес при торможении – ABS (Anti-lock braking system).
АБС – одна из самых первых систем безопасности, которые начали использовать на автомобиле, и встречается она сейчас практически на всех авто, от бюджетных категорий до премиальных.
Коротко рассмотрим назначение АБС – эта система нужна для того, чтобы во время торможения колеса не блокировались, а продолжали вращаться, хоть и с замедлением.
Благодаря этому не теряется сцепление колеса с дорожным полотном и вероятность ухода автомобиля в юз полностью исключается, машина остается полностью контролируемой водителем.
АБС используется на автотранспорте уже давно и не раз доказала свою эффективность.
Работает эта система просто. Имеется электронный блок, который контролирует скорость замедления каждого колеса. И если какое-то из них останавливается быстрее других, блок снижает силу давления жидкости в тормозном суппорте именно на этом колесе, то есть тормозной механизм начинает в меньшей степени воздействовать.
Для чего нужен датчик ABS?
Выше указано, что блок АБС, в народе именующийся «мозгами» тормозной системы, осуществляет контроль скорости вращения колес, поэтому без датчиков в устройстве этой системы не обошлось.
Они являются «органами чувств» этой системы и на основе их показаний выполняется функционирование АБС.
В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.
Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика. Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.
Виды датчиков
Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.
Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.
Остальные два вида – активные.
Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.
Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.
Особенности датчиков
Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.
Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.
В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.
Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

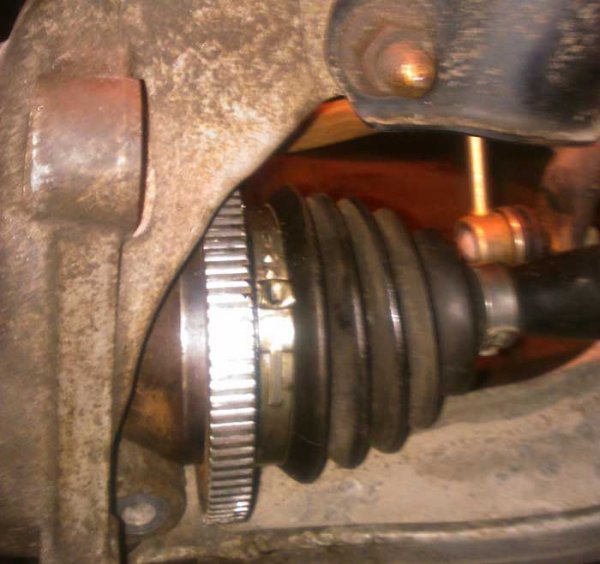

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.
В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.
А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.
Конструкция элемента индуктивного типа
Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.
Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.
При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.
В результате скорость вращения колеса, а вместе с ним и импульсного кольца, влияет на частоту и амплитуду колебаний выходного напряжения на катушке. Эти параметры и подаются на «мозги», в результате чего ими оценивается скорость замедления колеса.
Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.
Причины неисправности датчика
Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.
Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.
За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.
Всего можно выделить 4 вида поведения системы при обнаружении неисправности:
- Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
- Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
- Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
- ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.
Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.
Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.
Далее разберемся, как проверить датчик ABS на разных авто, хотя в целом порядок действий одинаков, несмотря на то, что на разных моделях могут использоваться любые типы датчика.
Проверка на Ford Focus 2
Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.
Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.
Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.
Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.
На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.
На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.
Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов.
Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.
При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.
Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

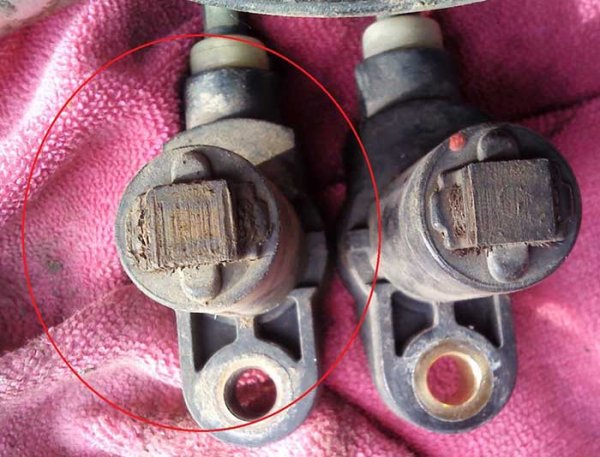

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.
Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.
Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.
Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.
Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.
Особенности диагностики на BMW Е39
Далее рассмотрим нюансы проверки датчика ABS на автомобиле БМВ Е39. На этом автомобиле уже используется индукционный элемент.
Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.
Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.
Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.
Далее раскручиваем колесо примерно до 50 об/мин. При этом диагностируемый элемент начнет вырабатывать электроэнергию, напряжение которой должно быть в районе 2 В.
Нюансы конструкции Лада «Приора», «Калина»
Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.
Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

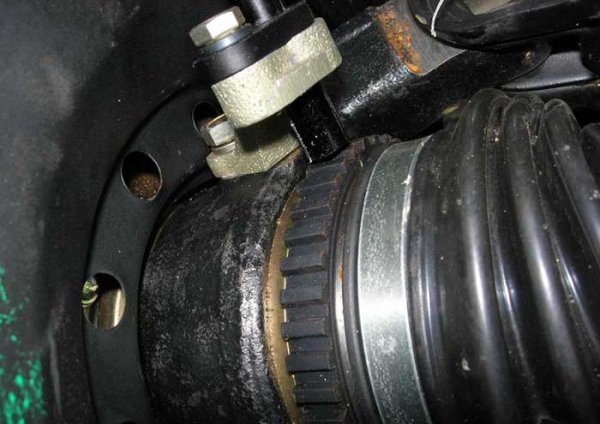

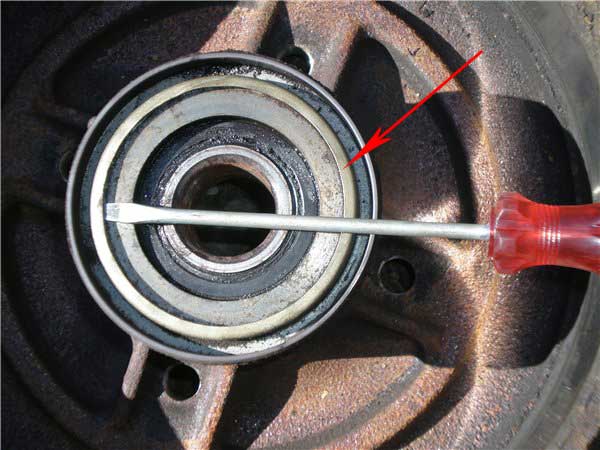

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.
То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».
Особенности датчика Opel Vectra
Теперь пройдемся по особенностям автомобиля Opel Vectra. А основная из них кроется в том, что датчик этот выполнен в виде кольца и одет на ступицу. Поэтому проверить его не сложно, снова используя мультиметр, а вот заменить в случае повреждения сложно, поскольку придется снимать ступицу.
В целом же, путем обычного замера сопротивления можно оценить состояние любого датчика АБС, а также его проводки.
Какой бы элемент не использовался на авто, сопротивление его будет варьироваться в диапазоне 1,2-1,8 кОм.
Одним из главных условий при диагностике является не только величина сопротивления, а одинаковое показание сопротивления на всех датчиках.
Блок абс форд фокус 3 где находится

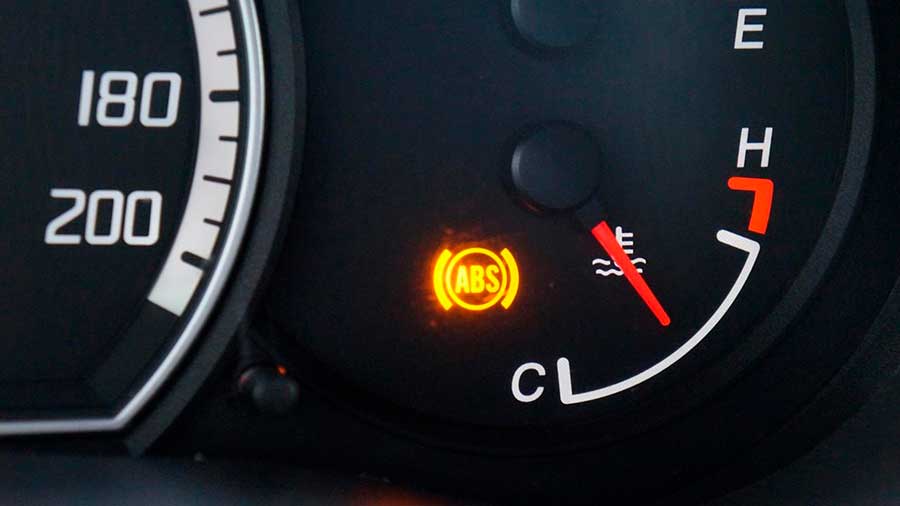

Загорелась лампочка АБС – причины и что можно самому проверить. Советы простым автовладельцам
Современные автомобили оснащены электронными помощниками. Одним из них является система ABS . Если горит лампочка АБС на приборной панели, значит, есть неисправности в одном из элементов этой системы. Она не будет работать, при экстренном торможении, колеса вашего автомобиля заблокируются. Это чревато попаданием машины в занос, не получится объехать препятствие на заблокированных колесах – ДТП. Поэтому, работоспособность этой системы важна для вашей безопасности.
Рассмотрим причины горения лампочки АБС и что может проверить обычный автовладелец самостоятельно, не прибегая к помощи автосервисов и специального оборудования. А проблема может быть банальной, решить которую можно у себя в гараже.
Причины отказа системы ABS и что делать
Попадание воды в контакты блока управления АБС
Находим под капотом блок управления системой. Он обычно выглядит как прямоугольный железный ящик с несколькими металлическими трубками. Их может быть пять или четыре штуки. Это блок антиблокировочной системы. К нему подключается разъём питания и контроля – большой штекер, он один подходит к корпусу, не перепутаете.
Отсоединяем минусовую клемму аккумулятора и отключаем этот разъем от блока управления АБС. Проверяем на его контактах наличие влаги или механических повреждений. Были случаи, когда они отгнивали, разрушались от старости и воды, несмотря на влагозащитный кожух разъема. Он может быть поврежденным, так вода проникает внутрь.
Если обнаружите внутри влагу – продуйте и просушите штекер, контакты как на нем самом, так и на блоке управления. Если есть видимые повреждения контактов штекера – только его замена, если на контактах ЭБУ АБС – то обращаться к специалистам, которые смогут заменить разъем.
Блок предохранителей
Это самое простое, что может проверить самостоятельно простой водитель, если загорится лампочка ABS. Их желательно проверять в первую очередь – это проще всего. Вытираем руки и лезем под капот, ищем монтажный блок – пластиковая коробка с предохранителями и реле.
Открываем её, переворачиваем верхнюю крышку. На ней, обычно, написаны, где и какие предохранители находятся в блоке. Находим надпись «АБС» («ABS») и по схеме ищем предохранитель, который отвечает за эту систему.

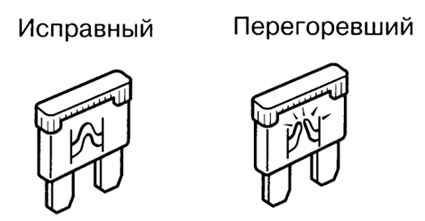

Проверяем предохранитель. Обычно в монтажном блоке должны находится запасные предохранители, если машины совсем новая. Если таких нет, то можно воспользоваться соседним предохранителем. Например, вынуть из гнезда включения вентилятора, клаксона, или других, менее важных систем, которые точно работали. И вставить вместо старого предохранителя АБС.
Грязь и снег
Далее проверка немного усложняется. Датчики находятся на ступицах колес. Между ними и шестерней, её еще называют кольцом АБС, может налипнуть снег или грязь. Они перестают считывать скорость вращения, загорается ошибка ABS.
Ремонт автоэлектрики. Техпомощь.
Форд Фокуc 3 расположение блоков управления. Предохранители и реле
Расположение блоков управления и блоков предохранителей
- 1 Электронный блок управления ABS
- 2 Электронный блок управления кондиционером
- 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
- 4 Блок управления интерфейсом аудиосистемы
- 5 Аккумуляторная батарея

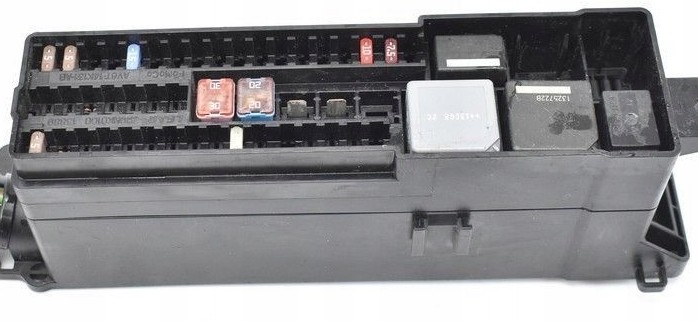

Блок предохранителей в багажнике
1 Реле вспомогательных цепей зажигания
5 Реле противоугонной системы
F2 (10A) Система дистанционного управления центральным замком и запуска двигателя
F3 (5A) Система дистанционного управления центральным замком и запуска двигателя
F8 (10A) Противоугонная система
F9 (25A) Электропривод передних сидений
F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером
F13 (5A) С системой стоп-старт: Комбинация приборов
F15 (15A) С системой стоп-старт: Аудиосистема
F26 (40A) Электрооборудование прицепа
F30 (5A) Система парковки
F34 (15A) Подогреватель передних сидений
F35 (15A) Подогреватель передних сидений
F41 (5A) Электрооборудование прицепа

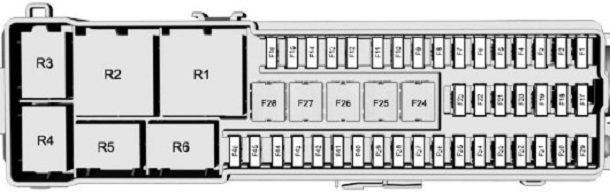

Блок предохранителей и реле моторный отсек 1
1
2 Реле звукового сигнала
7 Реле обогревателя лобового стекла
9 Реле очистителя/омывателя фар
10 Реле стартера
11 Реле электромагнитной муфты компрессора кондиционера
12 Реле электродвигателя вентилятора системы охлаждения
13 Реле электродвигателя вентилятора отопителя
14 Реле системы управления двигателем
15 Реле обогревателя заднего стекла
16 Реле основных цепей зажигания
F7 (40A)Система ABS/ESP
F8 (30A)Система ABS/ESP
F9 (30A) Обогреватель заднего стекла
F10 (40A) Кондиционер/отопитель
F11 (30A) Система стоп-старт
F12 (30A) Управление двигателем
F13 (30A) Стартер
F14 (40A) Обогреватель лобового стекла
F15 (25A) Электронный блок управления трансмиссией(TCM)
F16 (40A) Обогреватель лобового стекла
F18 (20A) Электродвигатель очистителя лобового стекла
F19 (5A) Система ABS/ESP
F20 (15A) Звуковые сигналы
F21 (5A) Стоп-сигналы
F22 (15A) Система зарядки
F24 (20A) Многофункциональный блок управления
F25 (10A) Электропривод зеркал заднего вида
F26 (15A) Электронный блок управления трансмиссией (TCM)
F27 (15A) Кондиционер/отопитель
F28 (5A) Система поддержания скорости
F29 (20A) Омыватель фар
F30 (5A) Управление двигателем
F32 (10A) Управление двигателем
F33 (10A) Управление двигателем
F34 (10A) Управление двигателем
F35 (5A/15A) Управление двигателем
F36 (10A) Управление двигателем
F40 (5A) Блок управления усилителем рулевого управления
F41 (20A) Многофункциональный блок управления
F42 (15A) Электродвигатель очистителя заднего стекла
F43 (15A) Блок управления фарами
F44 (5A) Система поддержания скорости
F45 (10A) Обогреватели форсунок омывателя лобового стекла
F46 (25A) Электропривод передних стеклоподъемников
F47 (7,5A) Обогреватель зеркал заднего вида на дверях
F48 (15A) Обогреватель заднего стекла
Блок предохранителей и реле моторный отсек 2
F1 (80A) Блок управления усилителем рулевого управления
F2 (150A) Стартер
F4 (50A) Многофункциональный блок управления
F5 (80A) Дополнительный отопитель
F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечами накаливания
Блок предохранителей в салоне
F56 (20A)Топливный насос
F59 (5A) Противоугонная система
F63 (10A) Система поддержания скорости
F65 (10A) Замок крышки багажника / задней двери
F66 (20A) Центральный замок
F68 (15A) Замок рулевой колонки
F69 (5A) Комбинация приборов
F70 (20A) Центральный замок
F71 (10A) Кондиционер/отопитель
F72 (7,5A) Блок управления электрооборудованием рулевого колеса
F74 (15A) Дальний свет фар
F75 (15A) Противотуманные фары
F76 (10A) Фонари заднего хода
F77 (20A) Омыватель лобового стекла
F78 (5A) Система дистанционного управления центральным замком и запуска двигателя
АБС / ABS
Все вместе натолкнуло меня на мысль о неисправности датчика АБС либо плохого его контакта. На днях смену колёс решено было совместить с очисткой контактов датчиков. Итак после снятия каждого колёса , был отключен разъём датчика, после чего компрессором продут и залит средством для чистки контактов, примерно через пять-10 минут разъём поставлен на место. Итог: два дня очень сырая погода, ошибок пока нет. Буду рад если мой опыт кому гибудь пригодиться.
| абс, abs, тормозная система, тормоза, датчик, антиблокировочная система, колодки |
4 янв аря 2020 mobile 4 янв аря 2020 mobile
1) При покупке гоняли ff3 к официалам на полную проверку. Диагностика выявила неисправность правого датчика АБС, причем вердикт был такой: “У вас там провод перетерт, дальнейшая диагностика, возможна после замены провода”. Ну ок, покупаем машину
2) После покупки, снова обратился к официалам, по вопросу замены того самого перетертого провода. Купил это рем.комплект. 1 821 867. Заменили провод, но ошибка АБС не ушла. Говорят также накрылся датчик. На мой вопрос почему нельзя продиагностировать все сразу, ответить толком не смогли. Ну ок, только платить дважды за работу по устранению одной и той же проблемы я не собирался. Купил датчик. Старый вытащил без проблем, закиснуть не успел, визуально повреждений не было. Поставил также без проблем. В итоге, ошибка АБС так и не ушла.
3) И тут, немного подохренев от ситуации, я стал напряженно размышлять.:
— Проверить исправность проводов, идущих к АБС, я могу измерив например величину напряжения на клемах фишки. На обоих сторонах оно же должно быть одинаковое. Допустим провода исправны
— Тогда. проверить исправность датчиков, можно перекинув их справа-налево и слева- направо. Если ошибка с правого датчика перейдет на левый, значит дело в датчике.
— Есть у меня блютуз адаптер elm327 и программа Torque для считывания ошибок, но данная прога проверяет только ошибки Check, а ABS я ей отловить не смогу.
Итак вопрос: Ребят чем я могу отсканить ошибку АБС, какой именно элемент системы дает ошибку? А то я замахался уже платить официалам и уезжать от них с нерешенной проблемой. Заранее спасибо
Ford Focus Клуб
“давить силнее на педаль”
Фактически ABS имитирует действия опытного водителя, который на скользкой дороге избегает блокировки колес, пользуясь прерывистым торможением. Водители кремлевского гаража применяли такой способ экстренного торможения еще до изобретения антиблокировочных систем и могли сделать до 7 нажатий (торможений) в секунду. ABS делает около 15 циклов торможения в секунду, такая частота человеку недоступна.
В результате антиблокировочная система обеспечивает автомобилю минимальный тормозной путь и делает его управляемым в торможении – ведь колеса катятся и воспринимают боковую силу, насколько позволяет сцепление шин с покрытием. И это основное преимущество ABS. Ведь с заблокированными колесами автомобиль практически не управляем.
Профессиональные опытные водители, которые не понаслышке знают, что такое ABS, на большой скорости летом или на скользкой дороге зимой применяют технику торможения “в пол”. Заключается она в следующем: вы изо всех сил давите на тормоз, не обращая внимания на вибрирование педали и неприятный звук, и в результате получаете хорошее замедление, имея при этом возможность маневрировать без потери контроля над автомобилем.
Самое главное – это не бояться нажимать педаль до упора. Если ваш автомобиль оборудован ABS, обязательно потренируйтесь, в противном случае в экстренной ситуации вы можете не среагировать. Для этого можно выбрать тихую спокойную площадку и попробовать на скорости около 40 км/ч резко затормозить, поворачивая при этом рулевое колесо. Немного тренировки, и вы запросто сможете объехать препятствия во время торможения, используя ABS.
Следует помнить о том, что торможение автомобиля с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время процесса торможения – система сама обеспечит эффективное замедление.
AlexNik писал(а): “давить силнее на педаль”
Фактически ABS имитирует действия опытного водителя, который на скользкой дороге избегает блокировки колес, пользуясь прерывистым торможением. Водители кремлевского гаража применяли такой способ экстренного торможения еще до изобретения антиблокировочных систем и могли сделать до 7 нажатий (торможений) в секунду. ABS делает около 15 циклов торможения в секунду, такая частота человеку недоступна.
В результате антиблокировочная система обеспечивает автомобилю минимальный тормозной путь и делает его управляемым в торможении – ведь колеса катятся и воспринимают боковую силу, насколько позволяет сцепление шин с покрытием. И это основное преимущество ABS. Ведь с заблокированными колесами автомобиль практически не управляем.
Профессиональные опытные водители, которые не понаслышке знают, что такое ABS, на большой скорости летом или на скользкой дороге зимой применяют технику торможения “в пол”. Заключается она в следующем: вы изо всех сил давите на тормоз, не обращая внимания на вибрирование педали и неприятный звук, и в результате получаете хорошее замедление, имея при этом возможность маневрировать без потери контроля над автомобилем.
Самое главное – это не бояться нажимать педаль до упора. Если ваш автомобиль оборудован ABS, обязательно потренируйтесь, в противном случае в экстренной ситуации вы можете не среагировать. Для этого можно выбрать тихую спокойную площадку и попробовать на скорости около 40 км/ч резко затормозить, поворачивая при этом рулевое колесо. Немного тренировки, и вы запросто сможете объехать препятствия во время торможения, используя ABS.
Следует помнить о том, что торможение автомобиля с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время процесса торможения – система сама обеспечит эффективное замедление.
Советы по мелкому ремонту Форда Фокус
Замена резистора печки Форд Фокус 2 не требует специальных навыков. Процедуру можно вполне произвести своими руками. Для операции подготовьте ключ TORX Т25. В отличие от распространенного мнения, педали газа и тормоза можно вовсе не снимать. Деталь можно достать и без этого. Алгоритм таков: обесточив электроцепь авто, сняв нулевую клемму АКБ, отключите колодку проводов блока педалей, дроссельной заслонки. Далее, сжав фиксатор, отсоедините колодку проводов допсопротивления. Выкрутите крепление и проведите замену. Потом соберите все обратно. Будьте готовы, что всю операцию нужно производить в крайне неудобной позиции.
2. Почему не работает стеклоомыватель Форд Фокус 2?
Причин, по которым не работает стеклоомыватель Форд Фокус 2 может быть несколько. Очень важно выяснить, в чем именно проблема и уже от этого отталкиваться в поиске решения. Во-первых, в зимний период жидкость может попросту замерзнуть, очевидно, что поможет нахождение авто в тепле или, например, добавление в бачок омывателя грамм 300 спирта, который восстановит работу системы. Во-вторых, проблема может быть с трубками (разъединились, соскочили, лопнули) и жидкость просто уходит и не достигает назначения. В-третьих, не исключены неисправности с проводкой и контактами. Самый сложный вариант (и затратный) – поломка моторчика.
3. Почему не открывается лючок бензобака Форд Фокус 2?
Если у Вас не открывается лючок бензобака (Форд Фокус 2), вероятнее всего испортился (порвался) тросик, блокирующий замок лючка. Это наиболее распространенная причина, которая вызывает блокировку доступа к горловине бензобака. Дело в том, что, повредившись, тросик может оставить замок в заблокированном состоянии. Именно поэтому Вы и не можете открыть его и получить доступ к баку, чтобы залить топливо. Проблема решается путем замены приводного троса на станции техобслуживания. Поскольку тросик не всегда доступен в нужный момент, стоит попросить специалистов сервиса снять неисправную деталь, чтобы можно было беспрепятственно заправляться, пока новый не будет установлен.
4. Какой размер щеток Форд Фокус 2?
5. Как заменить щетки стеклоочистителя Форд Фокус 3?
6. Как отремонтировать генератор Форд Фокус 2 своими руками?
Ремонт своими руками генератора Форд Фокус 2 теоретически, конечно, возможен. Однако, чтобы его реализовать, стоит как минимум неплохо разбираться в устройстве детали. Разобрать деталь не сложно, а вот определить проблему и диагностировать неисправность может быть сложнее. Для этого необходимо специальное оборудование и знания. А замена или починка отдельных узлов потребует наличия довольно редких запчастей. Настоятельно рекомендуем обратиться к специалистам, имеющими опыт и все необходимое оборудование для качественной диагностики и проведения квалифицированного ремонта.
7. Почему не закрывается водительская дверь Форд Фокус 2?
Причин того, что не закрывается водительская дверь Форд Фокус 2 может быть большое количество. Однако, поскольку сам механизм замка довольно надежен, логично первым делом предположить распространенную для ФФ2 проблему – замерзла вода, попавшая в замок.Чаще всего проблема появляется после мойки, если авто не высохло надлежащим образом в теплом помещении. Собственно, проблема чаще всего решается сама собой по мере прогревания салона и высыхания влаги. Если есть желание ускорить процесс, можно разобрать и просушить детали промышленным феном. В случае, если проблема не решилась, стоит диагностировать исправность замка.
8. Какие слабые места у Форда Фокус 3?
Как и любой другой автомобиль, Форд Фокус 3 также преследуют поломки и неисправности. Некоторые из них связаны с особенностями конструкции. Откровенно слабые места Форд Фокус 3 – это рулевая рейка, которая начинает после 3 тысяч км стучать из-за люфта рулевой тяги, отложение нагара в камере сгорания 1.6-литрового двигателя, что приводит к троению мотора, ослаблению тяги и систематическому отключению. Кроме того, к «болезням» ФФ3 можно причислить АКПП PowerShift, которая затыкается и подергивается в пробках, а также издает характерный металлический скрежет при включении передачи. Ну, и главная, наверное, проблема – это отечественная сборка, повышающая количество проблем.
9. Почему провалилась педаль сцепления Форд Фокус 2?
Если провалилась педаль сцепления Форд Фокус 2 на гидроприводе, следует первым делом проверить качество жидкости в бачке главного цилиндра. Точнее ее состояние. Если жидкость потеряла первоначальный цвет и стала мутной и непрозрачной из-за большого количества мелкой черной пыли в ней, то наиболее вероятной причиной поломки является износ манжетов гидропривода. Проверить также стоит трубопровод сцепления по всей длине от главного до рабочего цилиндра должен быть сухим – то есть неповрежденным. Чаще всего проблема решается заменой жидкости и ремкомплекта главного цилиндра. Более точно ответить на вопрос можно только после тщательной диагностики. Возможно проблема глубже или вовсе в другом.
10. Как снять моторчик печки Форд Фокус 2?
Снятие моторчика печки Форд Фокус 2занятие не сложное, но довольно неудобное, так как часть операций нужно проводить практически вслепую. Чтобы добраться до детали необходимо полностью снять бардачок, его крышку, а также блок предохранителей. Далее следует отключить и скрутить крепеж заслонки рециркуляции воздуха. Она крепится к корпусу тремя саморезами, один из которых находится у внешней стенки кузова и именно его придется искать и выкручивать наощупь. После того как заслонка снята, нужно отжать фиксатор к центру вентилятора, а корпус провернуть против часовой стрелки без усилий.
11. Как снять аккумулятор Форд Фокус 3?
Аккумуляторная батарея на Форд Фокус 3 установлена действительно не в самом удобном месте. Точная конфигурация зависит от параметров двигателя. А потому снятие аккумулятора Форд Фокус 3 требует терпения, времени и некоторых усилий. Во-первых, чтобы получить доступ, к АКБ на ФФ3 с мотором 2.0, необходимо предварительно демонтировать воздушный фильтр. Далее снимается крышка с аккумулятора, которая закреплена пластиковыми фиксаторами. После этого надо выкрутить болты и снять планку держателя. Отключите провод, который расположен поверх батареи. Сняв клеммы и сдвинув боковую защиту, аккумулятор вытягивается вверх и «на себя».
12. Где находится блок абс Форд Фокус 1?
На всех современных автомобилях Форд, оборудованных АБС, проблемы с системой возникают крайне редко. Электронный блок характеризуется высокой стабильностью и хорошо защищен, а сбои в нем случаются крайне редко. Определить их наличие может только квалифицированная диагностика. Гораздо более вероятно, что проблема в датчиках на колесах. Эта деталь в системе действительно является уязвимой.
Ответ же на вопрос, где находится блок АБС Форд Фокус 1, довольно прост. Во всех практически Фордах (кроме некоторых внедорожников) узел расположен под капотом, в моторном отсеке за аккумуляторной батареей.
13. Как заменить антенну на Форд Фокус 2?
Замена антенны на Форд Фокус 2 производится преимущественно из салона автомобиля. Для того чтобы получить доступ к креплению детали, необходимо снять плафон подсветки с потолка над лобовым стеклом. Его нужно поддеть тонкой плоской отверткой и вынуть его из отверстия. Отключать его полностью не нужно. Провода вполне способны выдержать его вес. В отверстии видим провод, подходящий к крепежу антенны. Выкручивается крепеж при помощи инструментаTorx. После этого можно снять старый и установить новый кронштейн антенны. Саму антенну накручиваем на видимую из кронштейна резьбу. Вставляете плафон на место.
14. Как определить комплектацию Форда по вин коду?
На сегодняшний день существует онлайн способ проверить и расшифровать вин-код. При этом предоставляется базовая техническая характеристика об автомобиле. Для получения детальных сведений, документации, схем и иных опций предусмотрены платные услуги. Комплектация Форд по вин код, как правило, показывается и в бесплатной версии программного обеспечения. Она имеет значение «Серия». Которая определяется по числовому значению. Например, для ФФ2 серия 15 определяет комплектацию Trend; 20 –Ambient; 32 –Comfort; 35 –Ghia; 40 –Titanium. Для Форд Фокус 3 серия/комплектация расшифровывается следующим образом: серия 20 –Ambient; 32 –Trend; 70 – TrendSport; 40 –Titanium.
Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,1,0,0 —>
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
За прикуриватель отвечает предохранитель номер 61 на 20А.
Блоки под капотом
Пример расположения блоков
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,1,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.
p, blockquote 24,0,0,0,0 —>
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
p, blockquote 30,0,0,1,0 —>
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
p, blockquote 35,0,0,0,0 —>
Инструкция Форд Фокус 3
p, blockquote 37,0,0,0,0 —>
По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.
p, blockquote 38,0,0,0,0 —>
Схема и замена блока предохранителей Ford Focus 3
На авто 2021 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.
Монтажный блок
Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.
Блок силовых предохранителей
Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.
Расположение и электросхема
В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.
БП в моторном отсеке
Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.
БП в салоне
Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.
Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.
БП в багажнике
Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.
Схема предохранителей и реле
Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.
Модуль багажного отделения. Силовые предохранители под капотом.
Панель вставок подкапотного пространства.
Какой предохранитель за что отвечает
Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.
Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.
Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.
Где находится предохранитель прикуривателя
Расположен в салонном монтажном блоке. Вставка R61 также может отвечать за заднюю розетку.
Предохранитель бензонасоса: где находится
Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.
Релюшка агрегата устанавливается отдельно от монтажной панели.
Предохранитель и реле кондиционера
Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27. Переключатели режимов смонтированы на позициях 71 и 85.
Ближний свет
Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.
Дальний свет
Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.
Звуковой сигнал
Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.
Стоп-сигналы
Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.
Стартер
Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.
Генератор
Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.
При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.
Вентилятор охлаждения
Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.
Стеклоподъемники
Управление для машин после 2011 года устроено так.
- Элемент 46 отвечает за питание водительской и пассажирской двери.
- Управление переключателями осуществляется от вставок 4 и 5.
- Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.
Электроусилитель руля
Фокус 3 снабжается электронным усилителем рулевого управления. система ЭУР смонтирована через элемент F40 внутреннего модуля.
Предохранитель на ГУР
На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.
Магнитола
Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.
Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.
Стеклоочистители
Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.
Зажигание
Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.
Предохранители габаритов
Клавиша включения огней запитана через 23 вставку. Реле включения ламп активируется элементом №60.
Задний ход
Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.
Клаксон
Стандартный гудок авто получает напряжение через элемент №20.
Предохранитель омывателя лобового стекла: где находится
В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.
Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.
Панель приборов
Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.
Противотуманные фары
Машина в стоке оборудована только передними противотуманками. Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.
Предохранитель АБС
Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.
Замок багажника
Крышка замка багажника открывается через № 83 салонной коробки.
Рулевая рейка
Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.
Подушки безопасности
Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.
Печка
Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.
Реле бензонасоса: где стоит
Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи. На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.
Реле зарядки
Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.
Реле поворотников
Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.
Запасные предохранители
Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.
Как снять и заменить блок предохранителей
Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.
- Отключить питание от аккумулятора.
- Снять крышку модуля.
- Используя головку №10 открутить крепление панели к кузову машины.
- Вынуть блок с посадочного места и отключить контактные группы прибора.
- Далее можно вынуть прибор с машины и заменить его.
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
