Как заменить подшипник в ролике натяжителя

Прощай, свистун! Замена подшипника ролика натяжителя и соответствующего ремня

Уважаемые однодрайвцы,
в одной из предыдущих статей я писал про переборку генератора, причиной которой послужил истошный металлический свист с похрустыванием в районе шкива этого самого генератора. В итоге, звук не ушел, но профилактикой гены остался доволен :))))

Также я писал про необходимость замены ремня, но учитывая сложности снятия ремня ГУР, решил ремень не трогать и привести в порядок ролик натяжителя, а именно, заменить подшипник, хотя к этому узлу претензий не было.

1. Снятие ролика
Ничего сложного — ключ на 14 для контргайки ролика, ключ на 12 для болта натяжителя. Фиксируем ремень для того, чтобы потом не лазить под машиной в попытке накинуть ремень на шкив коленвала.

2. Выпрессовка подшипника

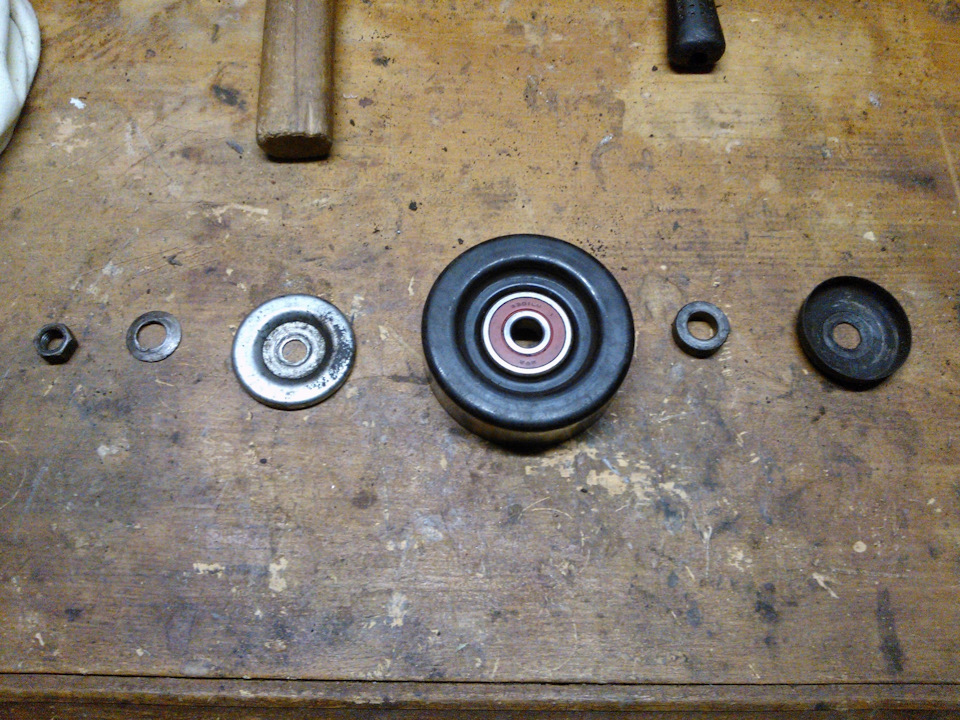

А вот и разобранный ролик (артикул 11927-31U00/11947-0W000). Подшипник в ролике отдельно не бьется по каталогам, только ролик в сборе. Детали находятся в порядке их установки на вал (справа-налево)

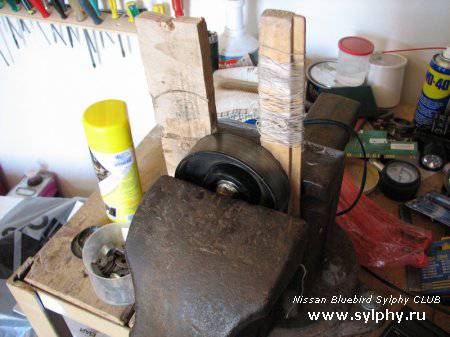

Сам процесс выпрессовки несложный — или тиски, или молотком полупить — выбрал более гуманный способ

Для оправки использовал головку на 12

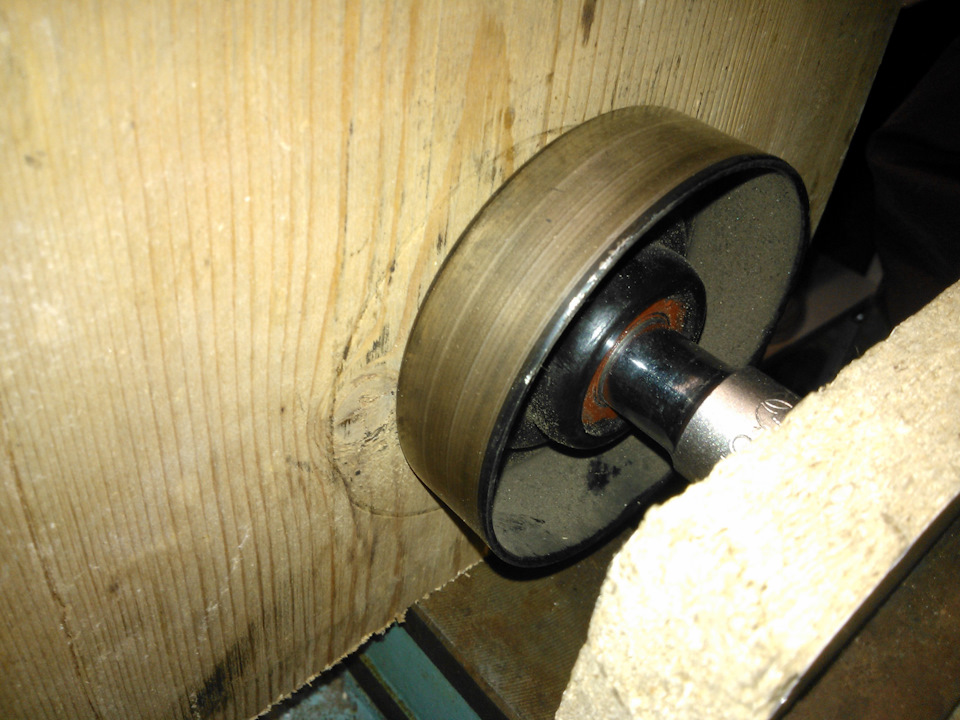

После пару хороших сжимов тисками подшипник сошел со своего посадочного места и просто выпал из ролика. Подшипник не люфтит, ходит плавно, но при тряске слышался стук шариков внутри, в новом такого не наблюдается.

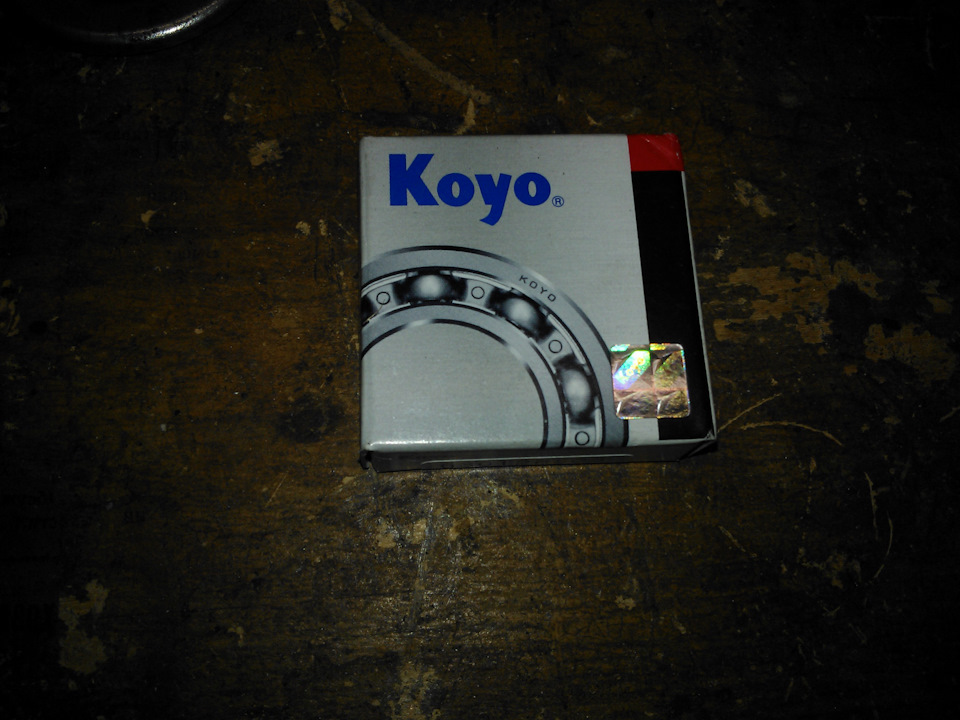

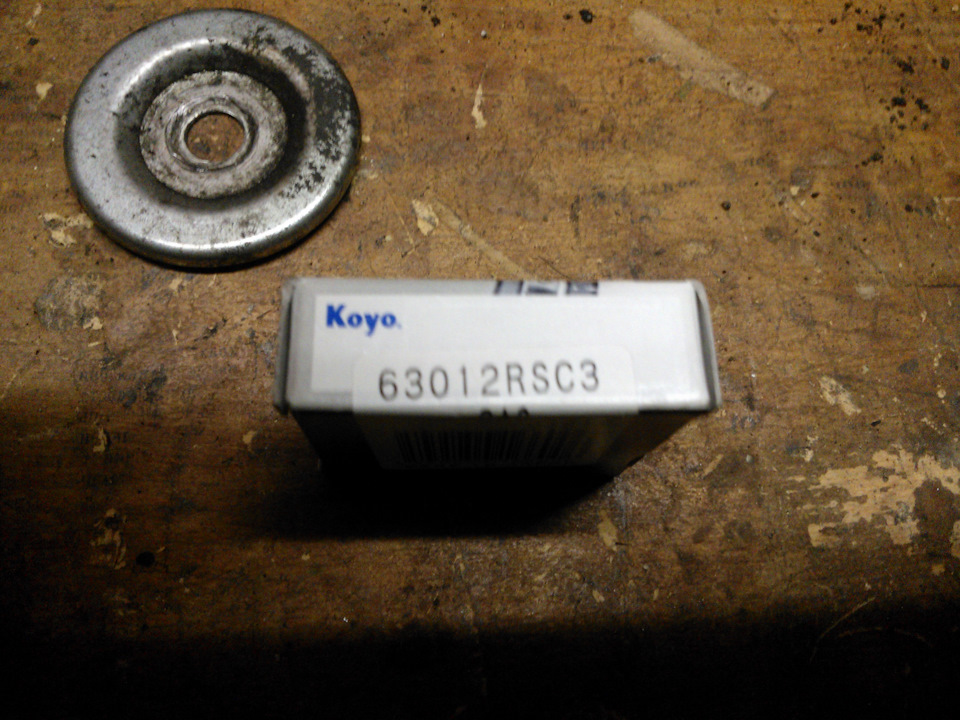

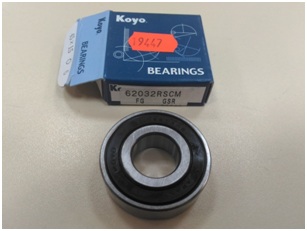

На замену взял подшипник Koyo 63012RSC3

Маркировка:
6301 — типоразмер подшипника,
а именно 12*37*12 (внутренний диаметр*наружный диаметр*высота)

2RS — Контактное уплотнение из бутадиенакрилнитрильного каучука (NBP) с армированной листовой сталью (или без него) с обеих сторон подшипника

С3 — увеличенный внутренний зазор (для компенсации теплового расширения).

Учитывая, что ролик трудится в условиях повышенных температур, решил взять такой, хотя непринципиально, температура не такая уже и высокая

4. Запрессовка

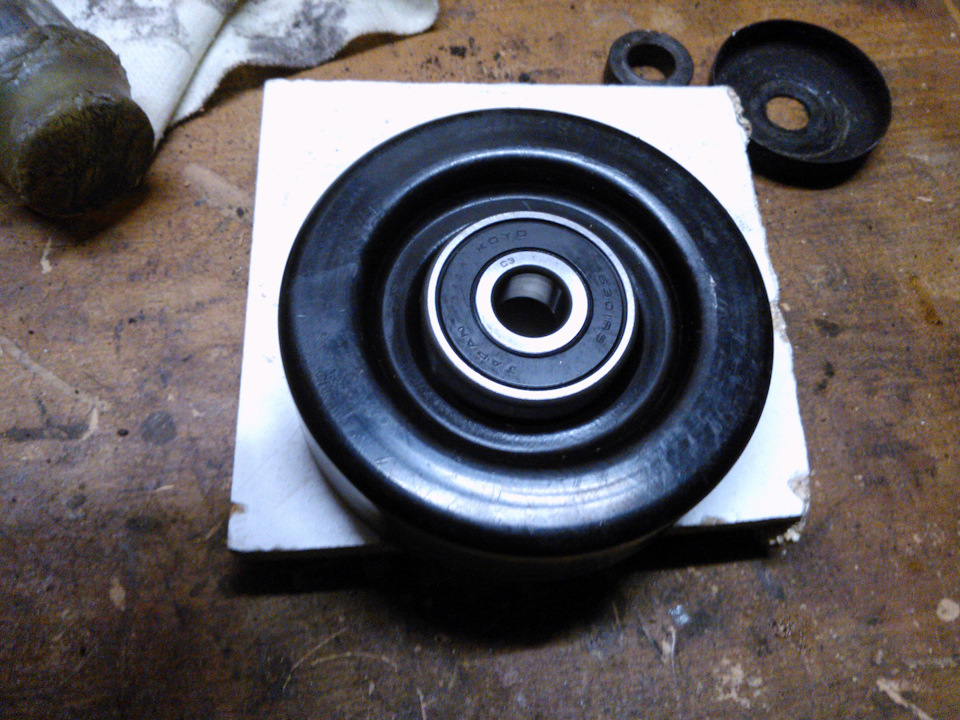

Устанавливаем подшипник в ролик и, используя в качестве оправки старый подшипник, немного усаживаем его в ролик. Смотрите, чтобы не перекосило, а то придется опять выпрессовывать

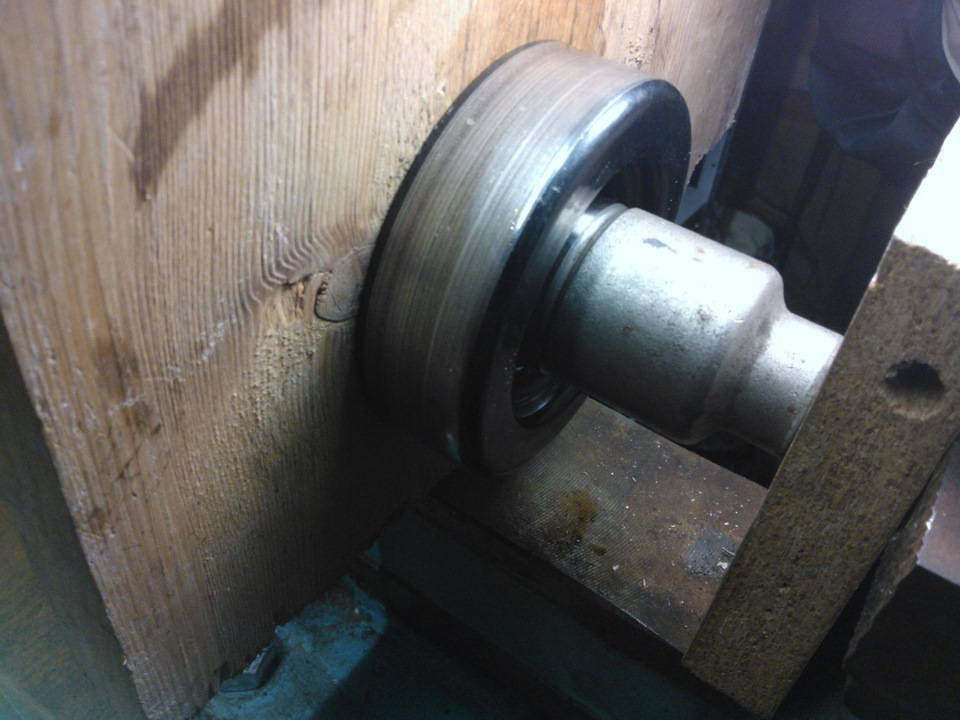

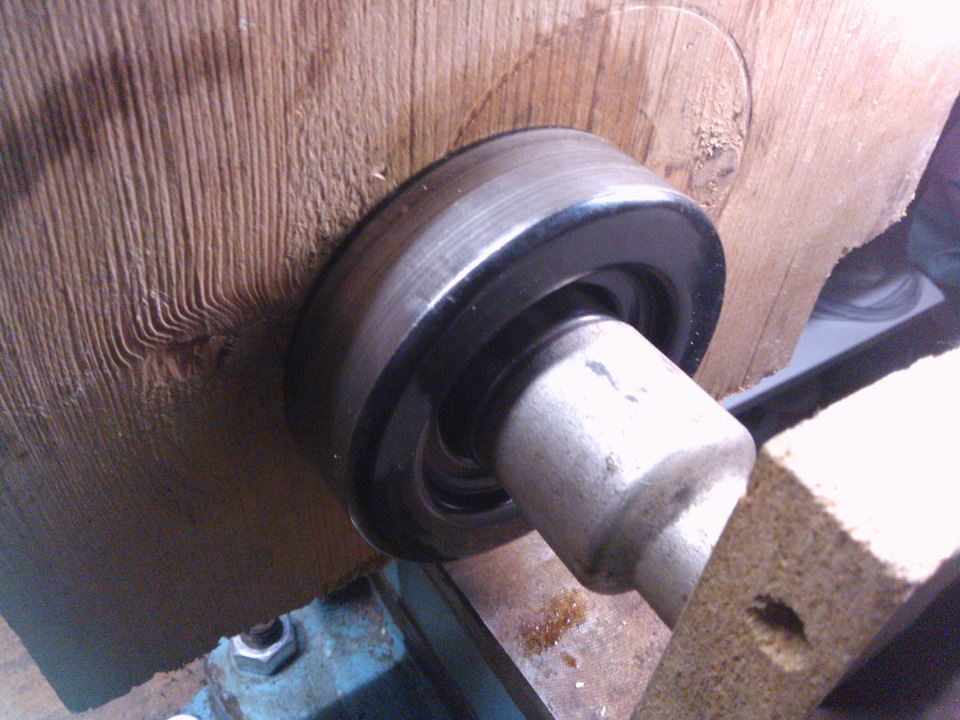

Потом я опять вернулся к любимым тискам — конструкция аналогичная, только головка уже на 27, давить надо исключительно на ту обойму, которая фиксируется в узле. В нашем случае — внешняя.

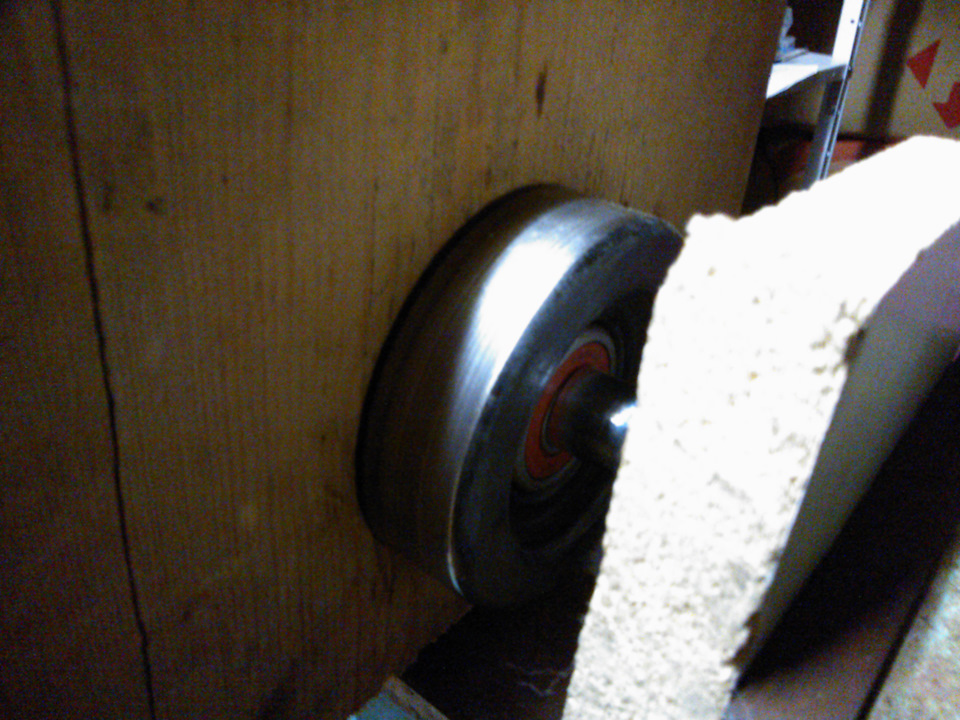

Загоняем его до упора в ролик

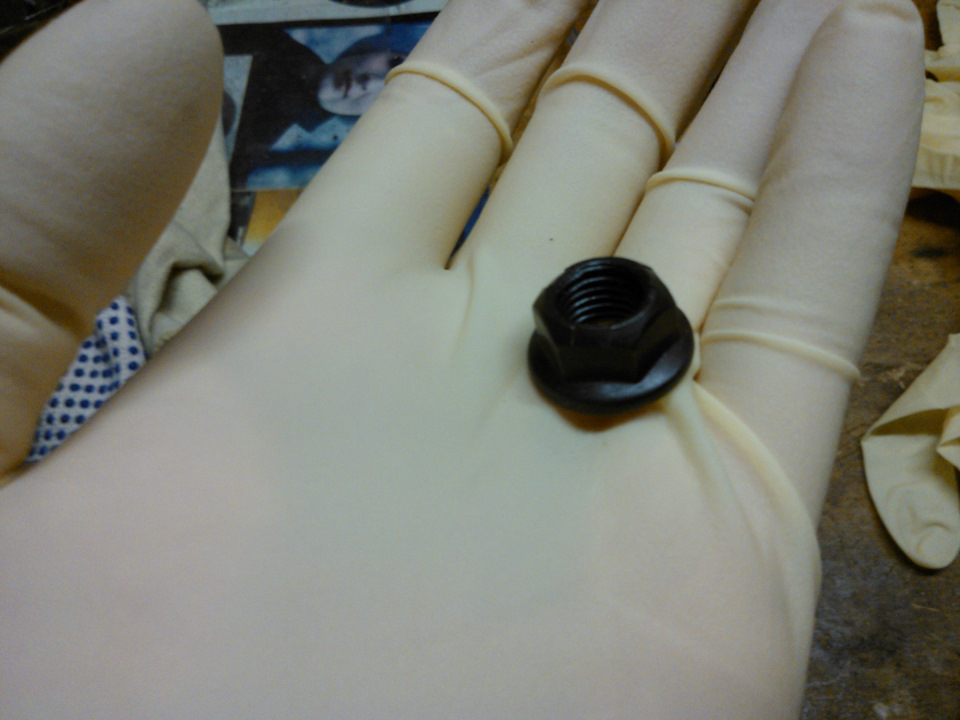

Попутно я заменил гайку ролика, ибо старый хозяин не сильно переживал по этому поводу (на втором фото).

Типоразмер гайки М10*1,25, но будьте внимательны — в большинстве случаев гайки с таким размером и пресс-шайбой под ключ 15, нам менять ключ не к чему, поэтому все-таки нашел на 14.

NB! При установке ролика затяните его хорошо, а потом ослабьте контрагайку, иначе возможен его перекос при натяжке ремня, гайкой потом не выровняете его и не зажмете хорошо.

Собираем весь узел обратно. Натягиваем ремень, запускаем двигатель — и вуаля… ЗВУК НЕ ПРОШЕЛ! Все также свистит-хрипит-хрустит! После обильного, именно обильного, пролива ремня смазкой, звук уменьшался, а потом и вовсе пропадал, подшипники не при делах — меняем ремень!

6. Снятие ремней
Если с ремнем генератора все понятно и легко, то вот ремень ГУРа у меня всегда вызывал панику в связи с труднодоступностью этого узла.

Болт натяжки

Первым делом ослабляем контргайку натяжителя ключом на 12. Подлезать к ней крайне неудобно, места мало, ясен-красен, что для шаловливых мелких рученок японских инженеров это не проблема, но нашему человеку такой доступ не понравится :)))

В недрах этих трубок и скрывается зловещая гайка, все-таки удалось накинуть на нее ключ

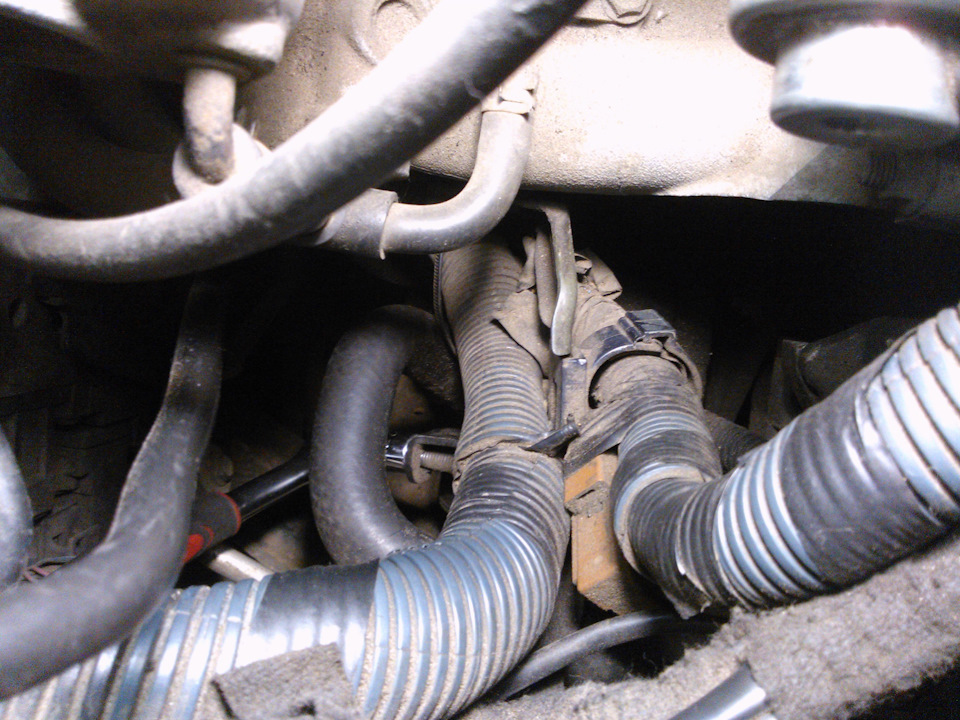

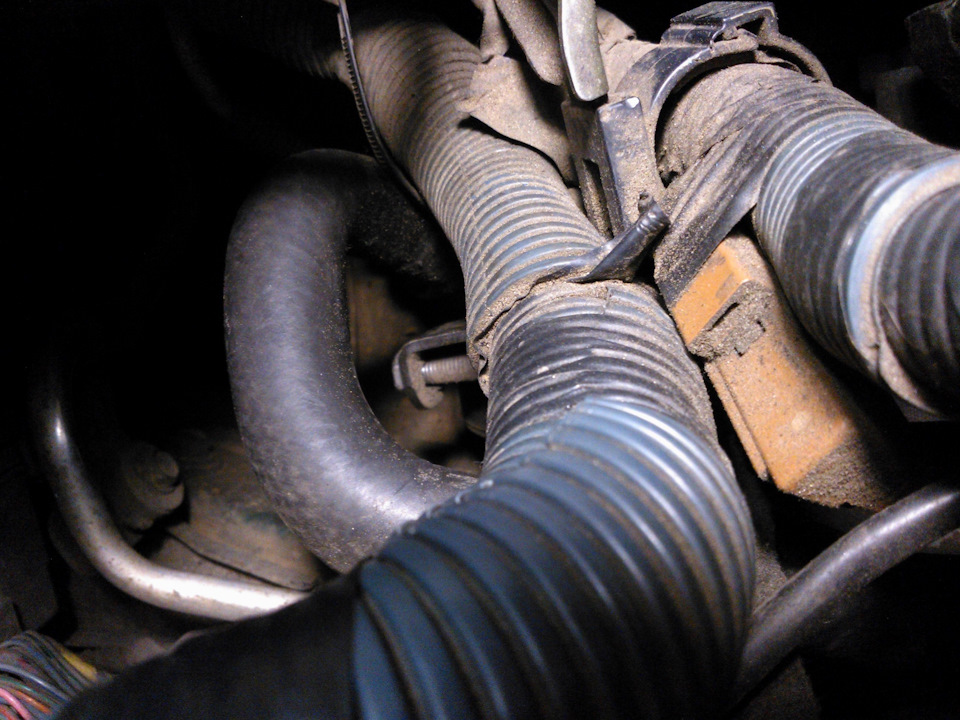

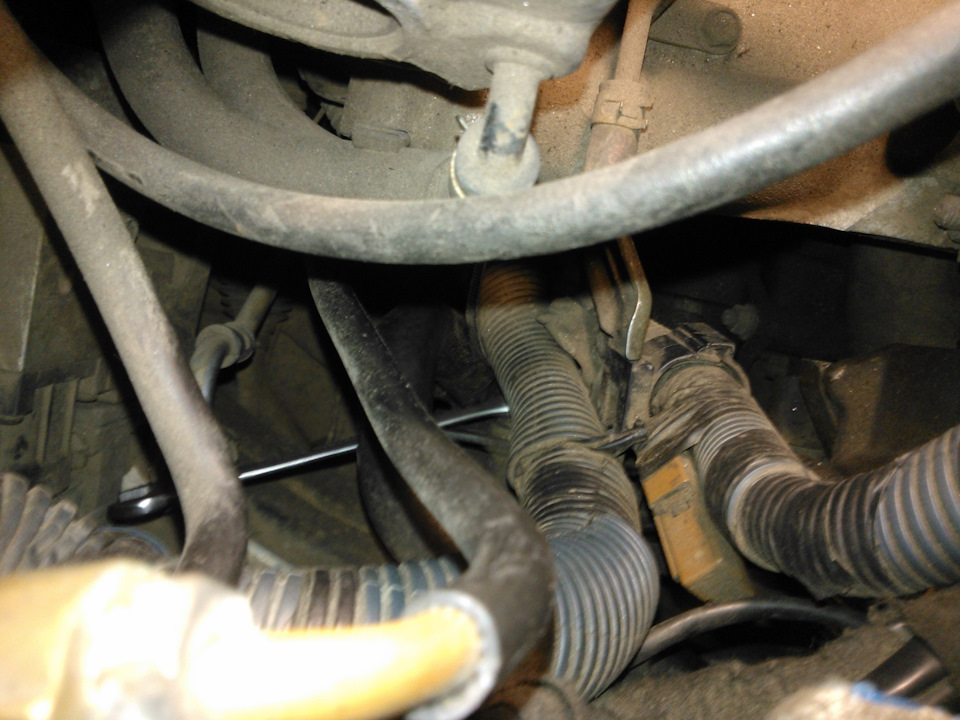

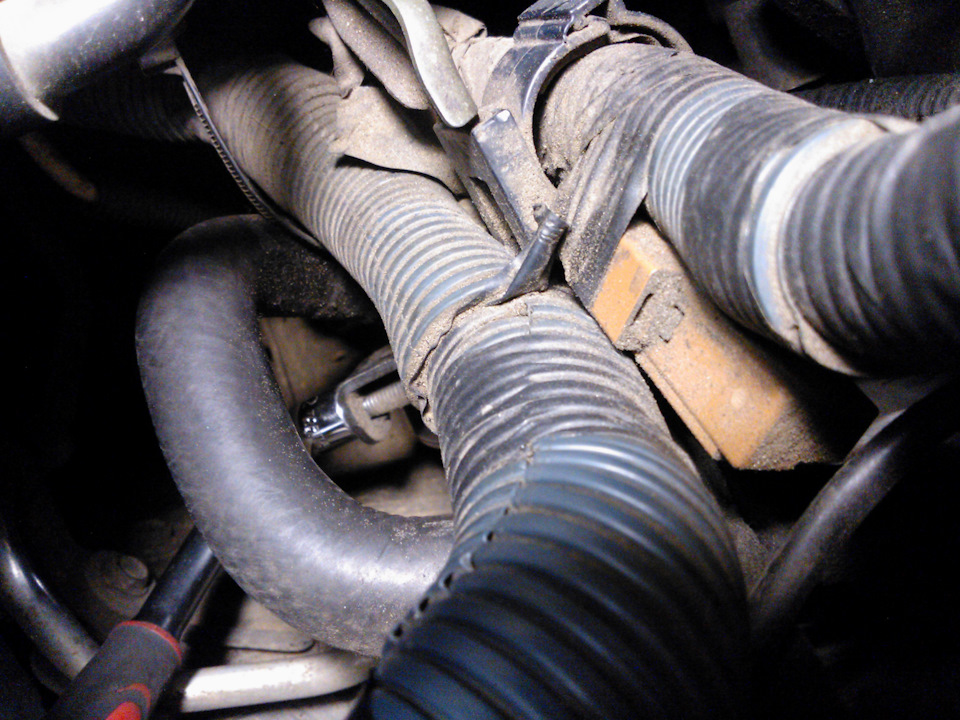

Ослабляем ее и откручиваем болт, там еще все хуже — мне дико мешали трубки ГБО и рука вообще не пролазила. Да еще и сам болт расположен под углом. Под машиной это делать удобнее, но совсем не хотелось валятся на ледяном полу. Пришлось выкручиваться.

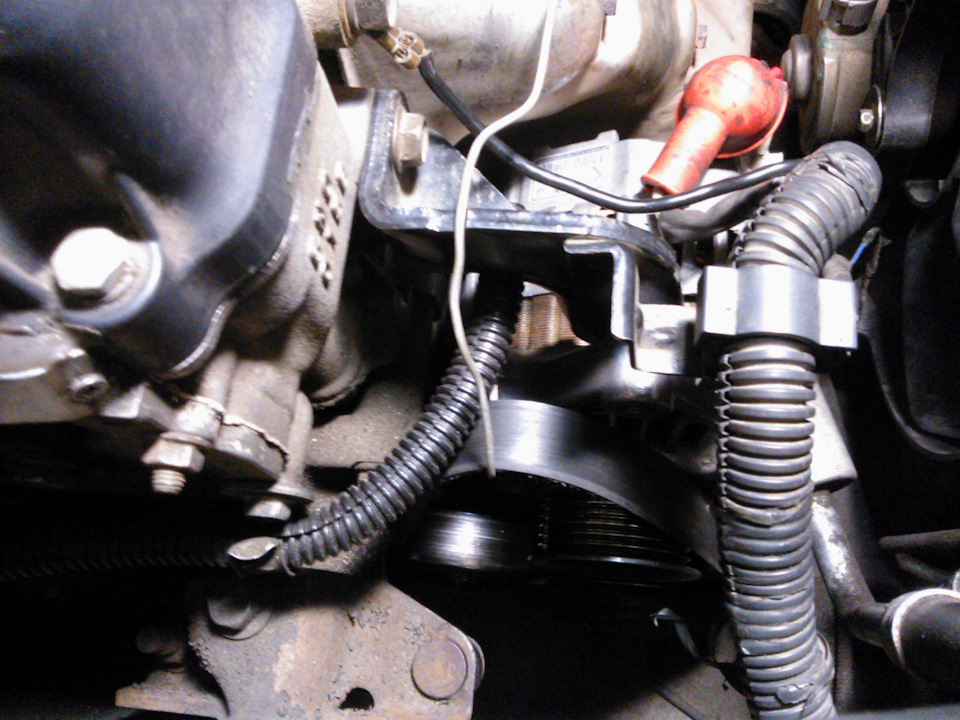

Отодвинув трубки ГБО и лианы проводов и патрубков, получилось подлезть и накинуть трещотку

Болт пошел легко, затем откручивал просто рукой и накидной головкой. Подтягиваем на себя ремень, ГУР подвинется, ремень ослабнет и его можно будет снять. Если не идет, надо открутить крепежную гайку ГУРа на 14 — ее видно если смотреть вертикально на ГУР, возле блока ДВС, доступ проблематичный, но долезть можно длинным ключом на 14. Снимаем оба ремня.

7. Виновник торжества

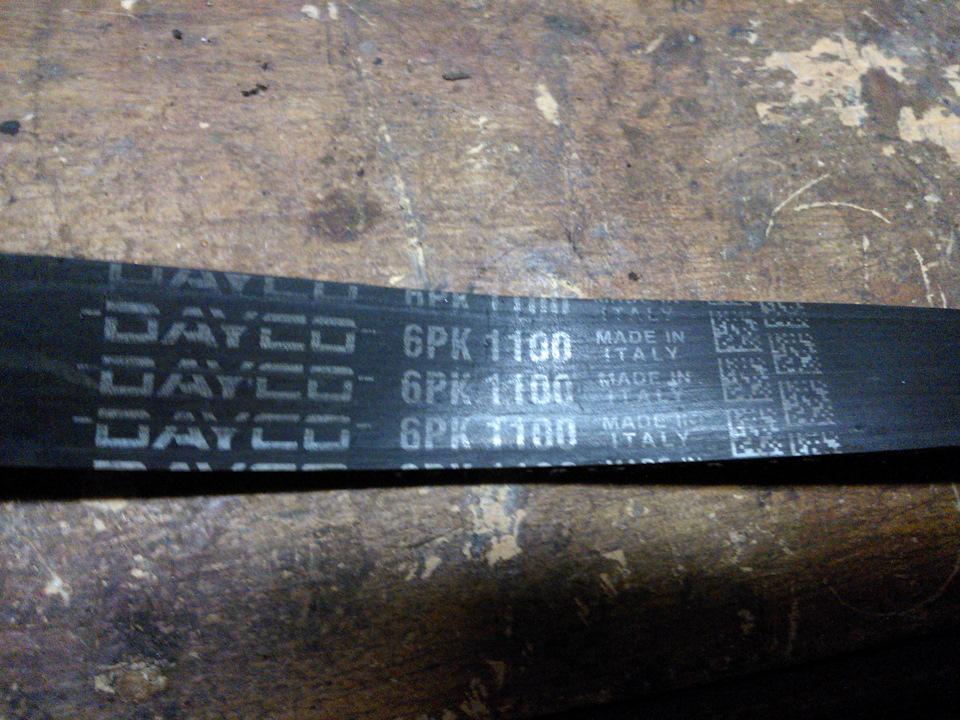

А вот и ремешок-свистунчик Dayco 6PK1100

Кстати, это второй ремень Dayco — первый тоже свистел и я полез чистить шкивы, потом его неправильно одел и покромсало его малехо. На авторынке был в наличии только такой же — пришлось ставить и вуаля… Все также и свистело с самого первого оборота, но по наростающей. Хотя ремень ГУРа от Dayco трудится без проблем.

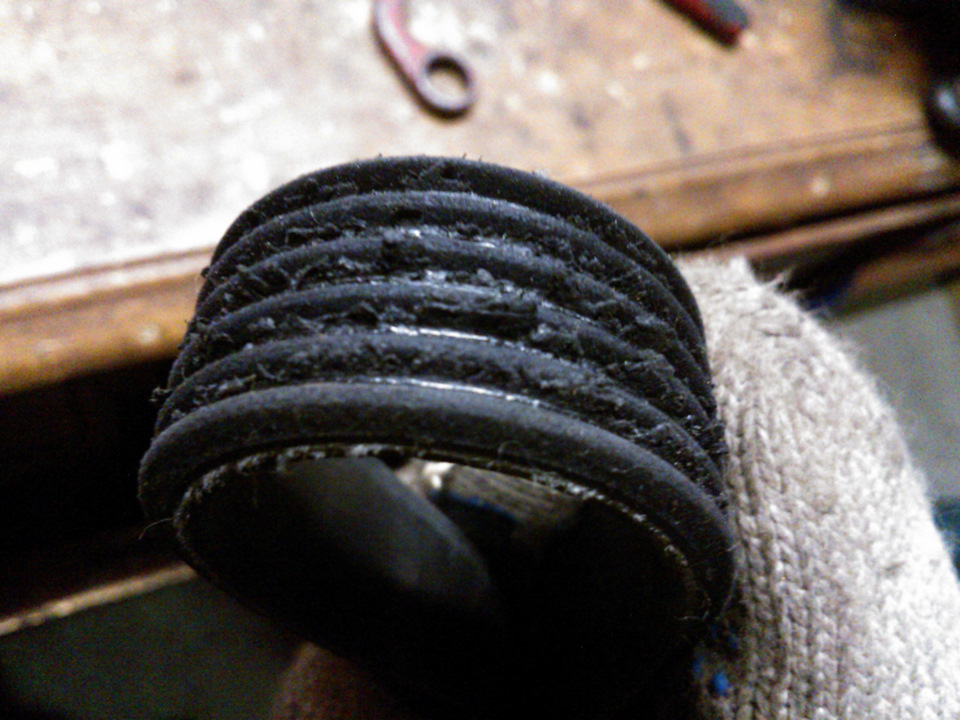

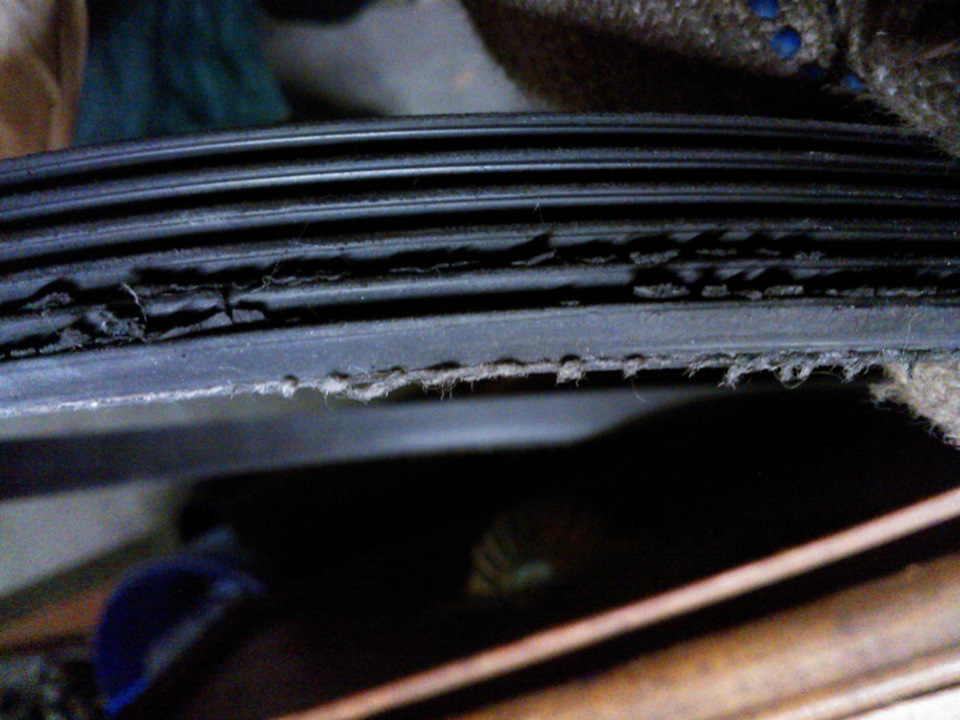

Отходил он недолго, тысяч 10, а уже как потрепала жизнь

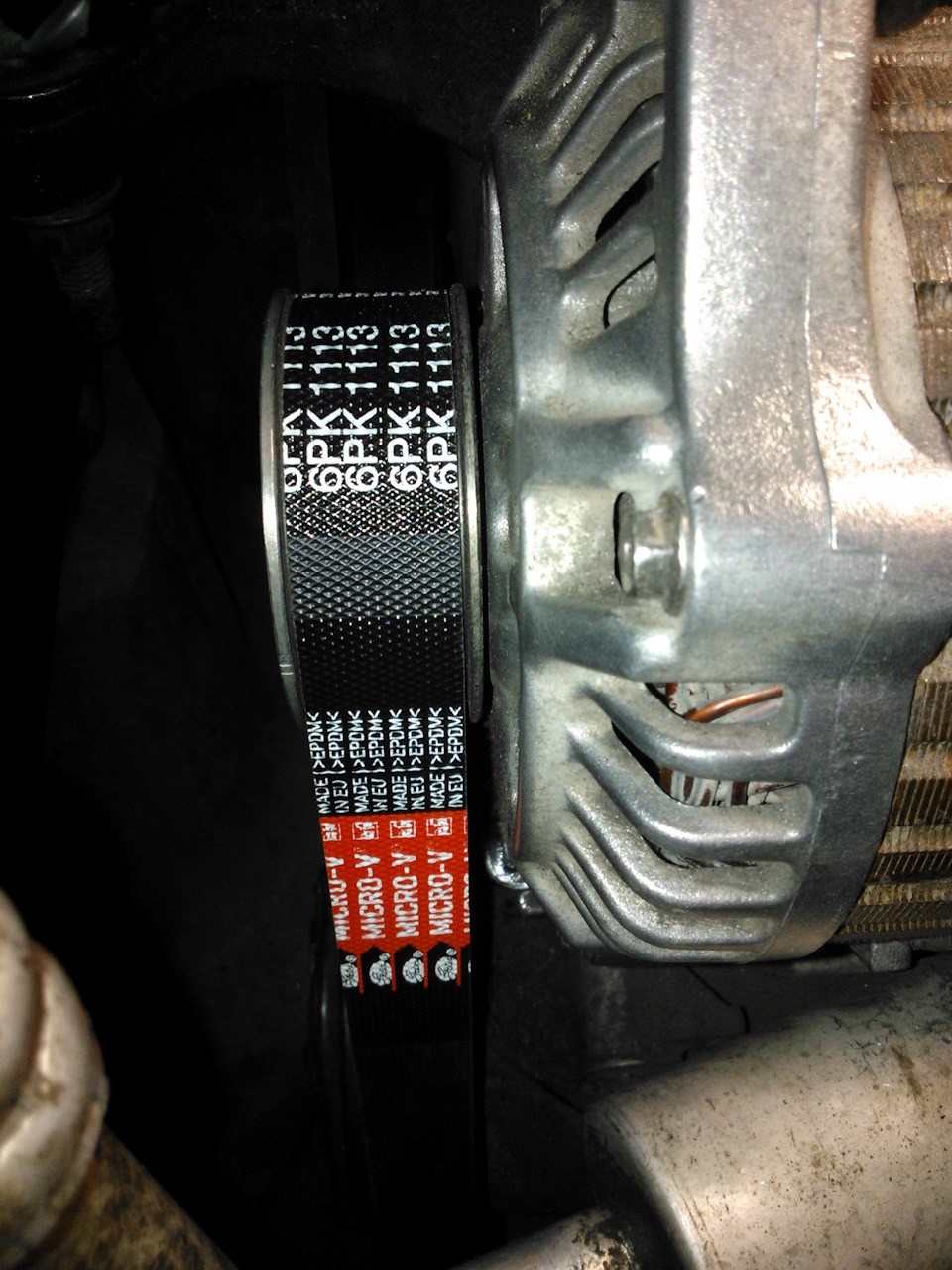

На замену взял Gates 6PK1113 — чуть-чуть длиннее, но это отлично помогло в его установке, т.к. легче оделся на ролик (Dayco с трудом налазил), а натяжки хватает с головой.
Сравнение с Dayco

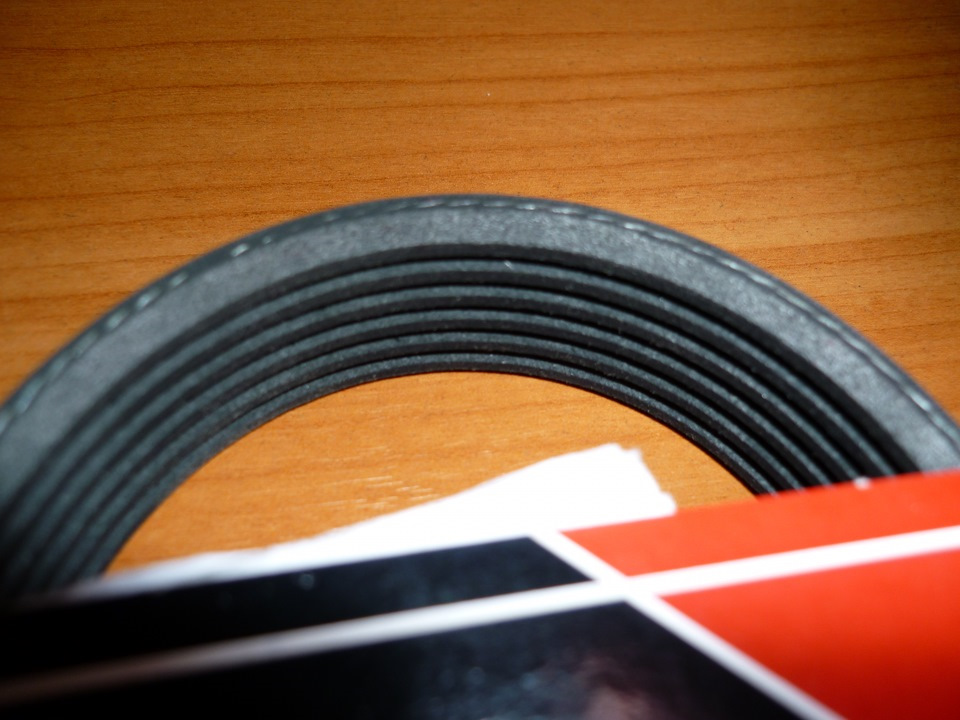

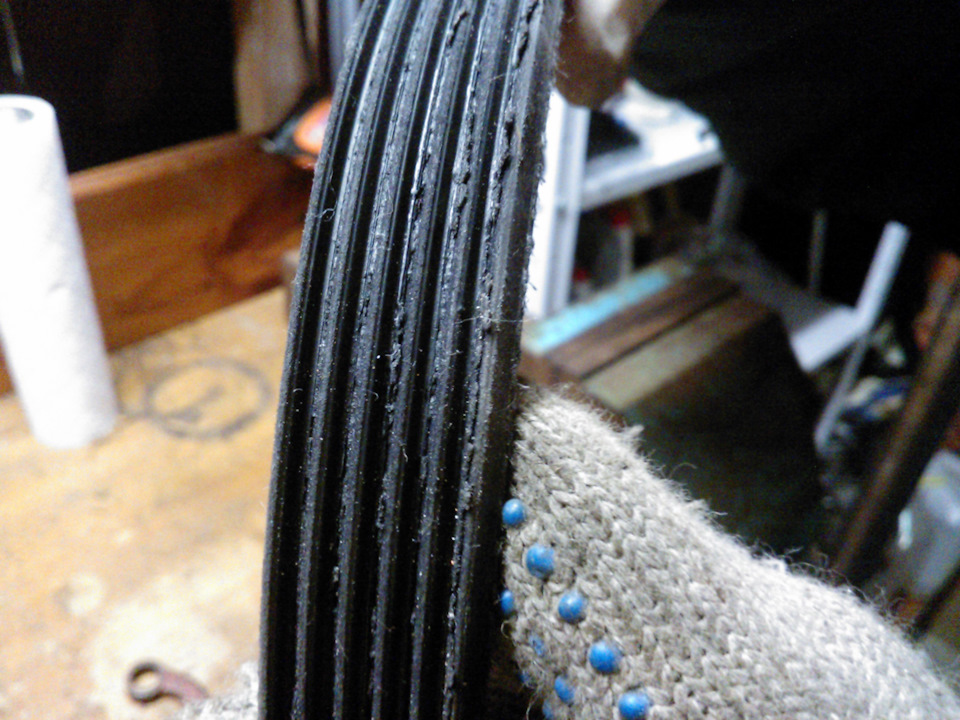

Здесь на фото видно конструкцию полозьев самого ремня — у Dayco она клиновидная (V-образная), у Gates — трапециевидная

Dayco Gates

Где-то читал, что для японских машин предпочтительней клиновидная форма, т.к. именно такой формы делаются и шкивы — соответственно, больше площадь прижима, меньше шансов для проскальзывания. Тем не менее, может и случайность, может производство такое, может специфика машины, но факт остается фактом — оба новых ремня Dayco жутко свистели и кряхтели. Вот и решил попробовать другую конфигурацию и, следовательно, фирму-изготовитель.

Сборка в обратном порядке, все по накатанной.

Запускаем двигатель… УРА! Звук пропал, все тихо и плавно вращается! Наконец-то заветная тишина! :))))

Хоть и сделал много лишних телодвижений для устранения этого противного звука, но профилактика других узлов — вещь нужная и полезная! А звук никак не был похож на ремень — отчетливо были слышны металлические нотки!

Перепресовка подшипника натяжного ролика.

Статья из цикла как поменять колесо.
В дополнение к сататье Fedos’a, пишу, как же поменять подшипник натяжного ролика, что бы не менять весь ролик в сборе.

И так приступимс:

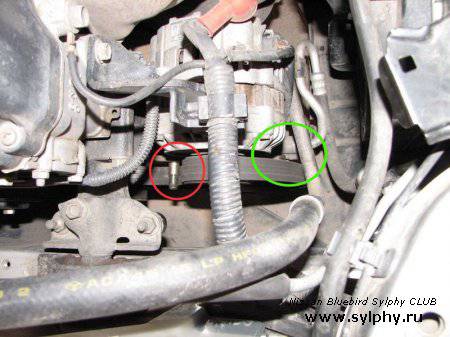

Для замены подшипника снимать ремни не потребуется, но если кто то решиться поменять и ремни до кучи, смотрите статью Fedosa. Нам же нужно только ослабить ролик, и снять его для последующих экзекучий. Снимается все достаточно просто, на фото ниже показано, в красном кружке, гайка на 14, ее ослабляем, и потом, шпилькой на 8, в зеленом кружке, ослабляем натяжку ремня. Далее просто откручиваем гайку и снимаем все, что на шпильке, внимание, на шпильке за роликом есть еще шайба и щиточек, не уроните.

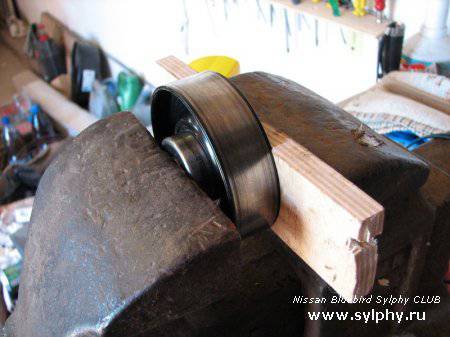

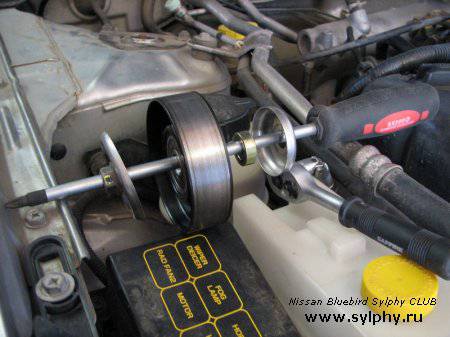

Далее берем ролик, подискиваем подходящий цилендрический предмет, чтобы выдавить подшипник, и пару кусочков фанерки, что б не попортить сам ролик.

После выпрессовки старого подшипника, берем новый и запресовываем его старым подшипником. Новый подшипник я ложил в морозильник, а ролик нагревал. С моими тисками можно было сделать и наоборот, даже не заметил бы)))

Вот собственно и все. Остается только поставить на место все и натянуть ремень.
Для тех у кого с памятью туго фотка последовательности установки ролика и его причендалов. Расположено именно так как должно быть на шпильке.

ПС, разница в цене с новым роликом, я думаю, заставит задуматься любого, даже если работу делать в сервисе получится значительно дешевле, чем покупать оригинальный ролик.

Размеры подшипника внутр. диам. — 12 / внеш. диам — 37 / ширина — 12, запомнить: 12/37/12.
Есть номера подшипников для генератора, аналогичного размера: 6301-2NSE, и AS-6301-2RS.

Замена подшипников в роликах натяжителях

Практически у всех двигателей внутреннего сгорания имеется различное навесное оборудование (генератор, насос гидроусилителя руля, компрессор кондиционера и др.) Это навесное оборудование приводится от коленвала двигателя через ременную передачу. Для того, чтобы обеспечить натяжение приводных ремней часто используются натяжные ролики. Для придания ходу ремня нужных очертаний используются направляющие ролики. В процессе эксплуатации автомобиля возникает естественный износ роликов натяжителей и направляющих роликов. В каталожных программах практически всех производителей автомобилей указывается, что ролики меняются целиком, часто даже с сопряженными деталями (кронштейнами и пружинными натяжителями). Стоимость таких узлов не вызывает радости у владельцев автомобилей. В некоторых случаях в изношенном ролике удаётся заменить только подшипник, оставив остальные элементы (корпус ролика, кронштейны, пружинные натяжители) на месте. Такой подход позволяет экономить финансовые средства, по крайней мере, в краткосрочной перспективе, что не мало важно в текущих экономических обстоятельствах.
Рассмотрим конкретные примеры.

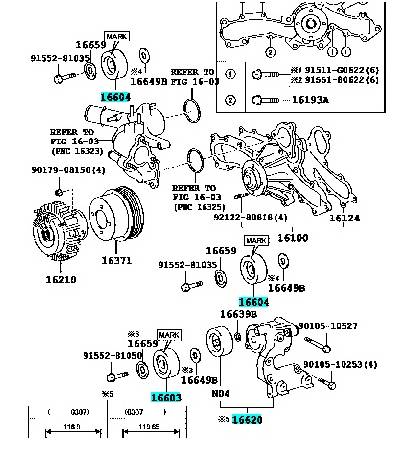

Toyota Land Cruiser Prado GRJ120 4.0L бензин. На схеме изображен один натяжной ролик 16620 (поставляется вместе с кронштейном и встроенным в него пружинным натяжителем) и три обводных ролика: один 16603 и два одинаковых 16604.

Оригинальные ролики выглядят следующим образом.
Натяжной ролик (16620) 16620-31012.

Стоимость этого ролика составляет 5000-6000 руб.
В этот ролик можно установить подшипник 6203 с размерами 17*40*12

Стоимость этого подшипника составляет 200-300 руб.

Обводной ролик (16603) 16603-31040.

и обводной ролик (16604) 16604-31010

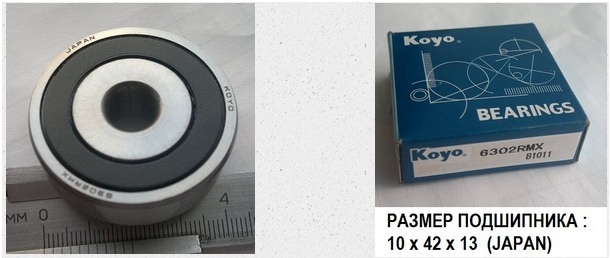

В эти ролики устанавливается подшипник 6302RMX с размерами 10*42*13. Для ролика 16603-31040 требуется два таких подшипника, для ролика 16604-31010 — один.

Следующий пример: Suzuki Grand Vitara TD54W J20A 2.0L бензин.

На схеме изображен один натяжной ролик 10 (поставляется вместе с кронштейном и встроенным в него пружинным натяжителем) и один обводной ролик 7.
Ролики выглядят следующим образом:

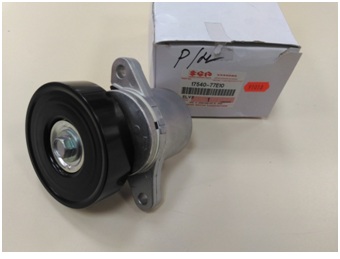

Натяжной ролик 10 (17540-77E10)

Стоимость этого ролика составляет 7000-8000 руб.

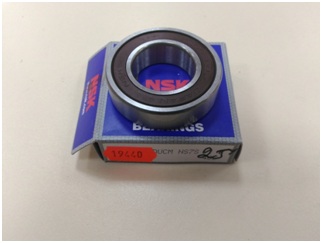

В этот ролик можно установить подшипник 6203 с размерами 17*40*12. Фото подшипника см. выше.

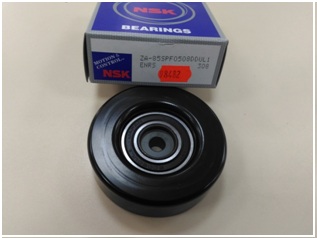

Обводной ролик 7 (17530-77E00) в дубликатном исполнении имеет номер ZA85SPF0508DDUL1 (NSK) и стоимость порядка 2000руб.

В него можно установить подшипник 6005 с размерами 25*47*12 по цене порядка 400 руб.

Таким образом становится понятно, что иногда можно не тратить значительных денежных средств на приобретение дорогостоящих роликов, а обойтись заменой изношенных подшипников.
Однако такой подход удаётся реализовать не всегда. Производители автомобилей работают над тем, чтобы хозяева автомобилей покупали ролики в сборе, для этого разрабатывают конструкции роликов не позволяющие заменить подшипник.
Например: изготавливают ролики разобрать, которые без повреждения конструкции невозможно.

или изготавливают корпуса роликов из пластмассы, что делает невозможным замену подшипника.

В нашем магазине Вы найдете большой выбор как роликов натяжителей (оригинальных и дубликатных производителей), так и подшипников к ним.

Также наши продавцы с радостью проконсультируют Вас по всем техническим вопросам!

Звоните: (383) 344-50-50, +7-913-917-29-97, +7-913-7-4444-69 или пишите нам!

Для того, чтобы передать нам изображения, замеры деталей либо другую оперативно требующуюся информацию, используйте программы Whatsapp, Viber или Skype. Контактный телефон:
8-913-715-57-58, 8-913-7-4444-69
skype: stars_novosibirsk

• Главная
• Как сделать заказ
• О компании
• Статьи / Видео
• Условия возврата
• Контакты

Во избежание неправильного подбора или перевода по справочникам номеров оригинальных и дубликатных запчастей, обязательно консультируйтесь с продавцами на предмет правильности вашего выбора ПРЕЖДЕ чем оплачивать заказ!
Цены на сайте обновляются раз в день.
Тем не менее, может возникнуть ситуация, когда обновление актуальных цен товаров происходит быстрее синхронизации с сайтом, поэтому конечную стоимость автозапчастей уточняйте у продавцов!

Замена подшипника в ролике генератора Делюсь опытом — может кому пригодится

Недавно боролся с жужжанием двигателя — предположение — кончается подшипник натяжного ролика ремня генератора.
Новый ролик в сборе был только на заказ и стоил порядка 1300 р, решил снять ролик и посмотреть, что за зверь, может удастся поменять подшипник.

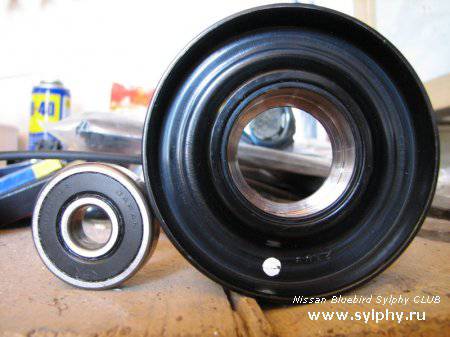

Ролик оказался клёпаный из двух штампованных половинок, т. е неразборный. (Но не для меня! )

Заклёпки высверлил дрелью (помучался минут 20), диагноз подтвердился — подшипник изрядно люфтил.
Был куплен новый подшипник 6203 LH за 200 р. и поставлен в ролик.
Ролик собрал на трёх болтах M6. Пришлось подложить шайбу под металлическую крышку ролика, чтобы крышка не задевала за болты.

Снять — поставить ролик заняло не более получаса вместе с ремнём.
Очень доволен — и бюджетно, и двигатель больше не шумит!
Уже накатал пару тысяч — полёт нормальный.
Всем удачи на дорогах и под капотом!
