Instructions for ordering

This description is aiming at explaining some confusion that our users have during placing the orders and some frequent problems they encountered in the past. It contains some routine internal operations JLCPCB will make when we receive the order. In order to avoid unnecessary trouble, please read those instructions carefully when ordering.

Instructions for PCB orders

1. Solder-resistance bridges

To do solder-resistance bridges, usually, the spacing between the pads /pins needs to be 0.254 mm at least, and special notes are required when ordering such as : solder mask bridge is required. Or it will be ignored easily.

2. The English descriptions and other attachments in the zip file

The English descriptions and other statements in your zip file, such as some PDF files, DXF files, excel, etc., will be ignored and the PCB will be done according to the Gerber file provided only. So please make sure that the correct parameters are chosen and all those needed are converted into your Gerber file when you place your order. If any important, please kindly add it to the remark field when you place your order.

3. PCB file and GERBER file in the zip file at the same time

If there are both PCB files and GERBER files in your zip file , we will follow the Gerber file and ignore the PCB file.

4. Plated edges/ slots( no longer than 6mm)

If there is any edge plating needed, or any plated slots are needed, please make sure that is not longer than 6 mm, and make a note about it when you place your order, or we can not make it for you. If there is no any note about it, then we will make it with the normal process.

5. Issues about software incompatible

Since different clients will use different software to design the board, and the software we process the Gerber data is also not the same as the software used for designing, so sometimes the software incompatibility problem arises. Since there is no warning about the issue when importing the data into the software, so we have no way to notice it and thus cannot confirm with our customers. Therefore, we are responsible for half of the order problems caused by software incompatibility.

6. Markings on base materials

For the sake of security, there are some markings on the base material, which is based on the base material itself, and we have no way to remove it. We have no idea about which PCB will be with such kind of markings, so your PCB will also have the chance to have the markings. Please kindly check whether it is acceptable before you place your order.

7. Designs about slots/CUT OUT/ millings/ v-cut

Please kindly make sure that the v-cut lines, cut outs, millings and slots are in the same layer with the board outline. If it is not in the same layer with the board outline, it will be missed. So please kindly check it before you place your order.If it is missed due to they are not in the same layer with the board outline, we will not responsible for it.(If the slots are to be plated, it needs to be with the drill holes in the same layer, or it will be missed easily).

8. Gerberview

As to the preview / Gerberviewer on the website, it is only for the purpose of reviewing the file quickly before paying for your order. But sometimes, there might be something wrong on the website to display it EXACTLY, so you had better check your file carefully when you place your order if there is any doubt.

9. Silkscreen/ texts

To make the silkscreen clear on the board, the width of the texts ( filled lines) and the space between letters need to be no less than 0.15 mm with a height no less than 1 mm. The preferred ratio of width to height is 1:6. If outline font is designed and the solid part is filled with lines, then the filling line needs to be no less than 0.15mm too, and the hollow part needs to be more than 0.2mm.

Usually, we will not check and modify silkscreen in the Gerber file, but the texts may be widened into 0.15mm if it is not enough. And we may not accept the complaint regarding the unclear texts caused by non-standard design. Please kindly make sure the silkscreen meets our capability before ordering.

When the silkscreen overlaps with the openings, we will follow the principle of openings first. In another word, we will ignore the silkscreen and make the openings on the boards only. Under the circumstances, if you want to keep the silkscreen on the openings, please kindly make a note in the remark column so that we can let our engineers and factories pay attention to it and meet your needs.

Silkscreen on Aluminum PCBs:

Currently, we support white and black silkscreen colors for Aluminum boards. White silkscreen will be applied to green and black solder mask ink while black silkscreen for white solder mask ink.

Please kindly note, silkscreen is not recommended on bare Aluminum surface due to its low level of adhesion and hence will easily fall off from the surface.

Also, the white silkscreen could not be clearly shown on the greyish white bare Aluminum surface. Please specify your request in the remark column if silkscreen on bare Aluminum surface is indeed wanted.

10. 4 Layer PCB

Basically, we don’t make 3 layer PCB, if your order is a 4 layer and there is one inner layer only, we will process it with the 4 layer process directly and will confirm with you again. So please check whether there is any inner layer miss or not when you place your order.

11. About repeat order

Usually, the repeat order is directly produced according to the production file for your previous order, and we will not make any change to the production file anymore. So make sure you don’t leave any note related to order changing when you place your order. The repeat order will no longer be manually checked by our engineers.

Note:Engineering fee will still charge by the system since our engineers need to re-panelise the boards manually.

12、About the items in the board outline

Basically, the board outline is to show what your PCB looks like when it is finished. So all those need to be cut with the board outline should be added into the layer with the board outline, such as v-cut lines, slots, milling, cut outs. So please remove those unnecessary to avoid any confusion. Please notice that when both the GKO layer and GM1 layer exist in the Gerber file, our engineers will ignore the GKO layer and produce boards according to the GM1 layer. If there are GMI, GM2 or GM2, GM3, GM4 layers in the gerber file at the same time, we will use the one with the smallest number after the letter GM as the outline layer by default. For example, if there are GM2, GM3, GM4 layers in the gerber file, we will proceed according to GM2 as the outline layer and ignore GM3 and GM4.

13. About file generated from Easyeda

Easyeda is a free online tool that we provide to design the PCB, and you can place your order on JLCPCB easily and quickly. But if there is manufacturer error due to the design error, we may not responsible for that.

14. About JLCPCB panel

Generally, if you choose JLCPCB to panel the PCB for you when you place your order, basically, we will panel your order with V-cut, but we panel those PCB with rectangle and round shape only. If you have panelized the boards yourself but chosen “Single PCB” when ordering, the numbers of designs/boards in the Gerber file should be no more than 5, otherwise, we may cancel this order. If “Panel by Customer” has been chosen, the number of designs in the panelized Gerber file should be no more than 10.

15. About the remark field

There is a remark field when you place your order so that you can leave a note in case any import, but it is not recommended to use this option since all the order with an English note will take a longer time to get it through the audition process.

16.About the board that largerthan 200mm*250mm

About the board which larger than 200mm*250mm, since the board is so large, and we will try our best to make that.But if the good board is not enough for the quantity that you order in the website ,due to huge cost of production, we will send the good boards and refund the difference to you.

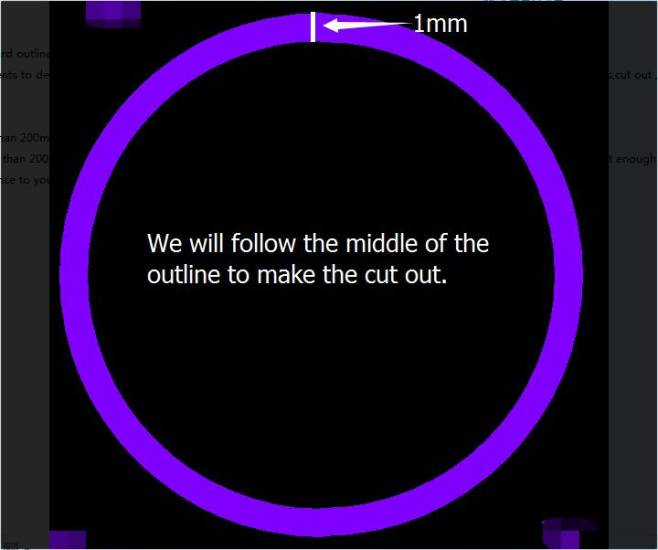

17.Design about the thicknessof board outline /slots/CUT OUT/ millings

Usually, we suggest our clients design 0.15mm for the thickness of board outline,slots,cut out ,millings.But if the thickness of the board outline,slots,cut out ,millings are bigger than 0.15mm,we will follow the center of the line to make the board outline,cut out ,millings.

18.About the board within or equals to 50mm*50mm

For the small board within or equals to 50mm*50mm, since the size of the board is small and it might hard to mill perfectly during the milling process. Usually, we will suggest you panelise the small board to avoid this issue.

19. Solder mask layer

The solder mask layer is normally a must layer. Pls make sure you have included it in your Gerber file. If the solder mask layer is not found, or the solder mask layer is blank, the board will be made as fully covered by solder mask ink as default. So please design the solder mask layer correctly if you want solder mask opening. And if you want the full board to be covered by tin, please remember to remark it when ordering.

Other instructions:

1. About order cancellation

For those order that there are some layers missed, such as no board outline and drilling, we will cancel the order directly. If there is no drill needed, etc, you had better to make a note about it when you place your order ,or it will be canceled directly during the audit process.

2. About orders beyond our capabilities

For orders that do not meet our capabilities, we will cancel the order directly and will send e-mail to inform you about the reason. So please kindly check your file carefully before you pay for your order to save the lost due to the cancellation.

3. About stencil production file

Basically, you choose JLCPCB to panelize the PCB for you, if there is no stencil order with, we will not make the production file for the stencil since the engineers who make the production file do not know how to make the production file for the stencil.

4. About Removing Order Number:

For those orders choose remove order number service or specify a location service,usually we will follow clients’ instructions to make the boards.Just in case,we also suggest clients to choose Confirm production service which can double check it .

Generally,it will not affect the function of the boards if JLCPCB miss to remove the order number or put it by random,in this case,we will refund the remove order number fee.

Instructions for Stencil order

1.Stencil thickness

Basically, there is no option to choose the thickness for the stencil on the website, and our engineers will choose the thickness for you according to your file. If there is any specific thickness required, please kindly make a note about it when you place your order.

2. The English descriptions and other attachments in the zip file

The English descriptions and other statements in your zip file, such as some PDF files, DXF files, excel, etc., will be ignored and the Stencil will be done according to the Gerber file provided only. If any requirements, please kindly add it to the remark field when you place your order.

3. Tooling holes

If there are tooling holes needed for your order, please kindly ensure that it is stuffed circles in the solder paste layer, or we will not make it for you.

4. Solder beading treatment

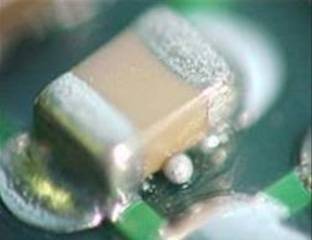

Solder beading, a defect that can result in short circuits, generally is related to an excessive solder paste deposit that, because of its lack of «body,» is squeezed underneath a discrete component and then becomes a solder bead. The most common place to see solder beads are at the side of a chip components like resistors and capacitors.

At JLCPCB, the stencil aperture for components(except for diode) larger than or equal with 0805 will be slightly reduced from the pad size like below image to avoid the solder beads.
Note: If you don’t want to apply this solder beading treatment for your stencil, please make a remark when you place an order.

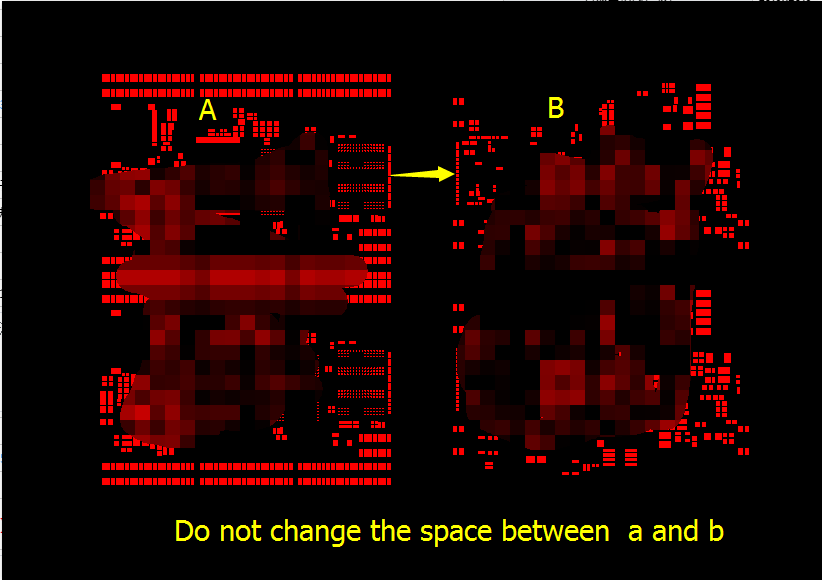

5. About the spacing for different designs in your stencil file

Basically, if the size for the stencil is big enough to add different designs on the stencil, we will not change the space between your designs( For 2 designs or more in the same stencil file). But in the case that the stencil is not big enough, we may adjust the spacing for those designs so that it can be added on the stencil. If there is no change can be made to the panel, please kindly make a note about it when you place your order.

6. About the direction of stencil

Basically, if there is no any note about where to how to put the cutting on the stencil, the long side of the PCB wil be on the same side with the long side of the stencil automatically.

7.About the apertures for thru-hole components in stencil

The apertures for thru-hole components will not be made by default in stencil. A special note is required when ordering if you need to make it.

Other instruction

1. Complaints about the reorder order

Please kindly check or test the order when you get them, should there is any issue, once the issue is confirmed, if it is the issue from JLCPCB, we will offer refund for the order or remake. If there is no any feedback and the order is reordered again, should there is any issue with the order that order the first time and the reorder one, we may bear for the loss for the order that order the first time only.

JLCPCB. Мой опыт заказа плат.

Т.к. прикрываю свой сайт, решил перекинуть сюда в блог некоторые свои записи, чисто для себя, чтобы не забыть, ну а может еще кому пригодится.

Всем электронщикам знакома такая технология изготовления печатных плат как ЛУТ, или фоторезистивная технология. Однако стоит лишь однажды заказать печатную плату для своей разработки на производстве и обратно к ЛУТ уже возвращаться не хочется. Не минула сия участь и меня, а может я просто ленивым стал с возрастом

Первую заводскую плату, для своего очередного проекта, я заказывал на производстве в Китае. Заказывал через всем известный Алиэкспресс. Там таких магазинов полно, лично я заказывал через магазин DDAYA PCB Store. Почему именно у них? Чисто из прагматических интересов — на тот момент это был один из самых дешевых вариантов, с кучей положительных отзывов, и к тому же с бесплатной доставкой.

Да, на тот момент я знал о существовании JLCPCB, но закинув туда архив с гербер-файлами и получив расчет стоимости, цена оказалось выше чем у DDAYA PCB Store. Поэтому выбор был очевиден. Однако все течет, все меняется. В сети и на ютубе появилась куча статей/видосов о JLCPCB, этакий рекламный штурм. И я, заканчивая очередной проект, решил попробовать закинуть гербер-файлы в оба магазина. И о чудо, DDAYA PCB Store заломил цену аж на целых 7$ больше чем JLCPCB, и это с учетом их бесплатной доставки против платной у JLCPCB.

Было принято решение попробовать заказать платы у JLCPCB, тем более, что для этого проекта мне нужны были платы с типом покрытия — ENIG (иммерсионное золочение), за которое DDAYA PCB Store выставил цену гораздо выше чем JLCPCB.

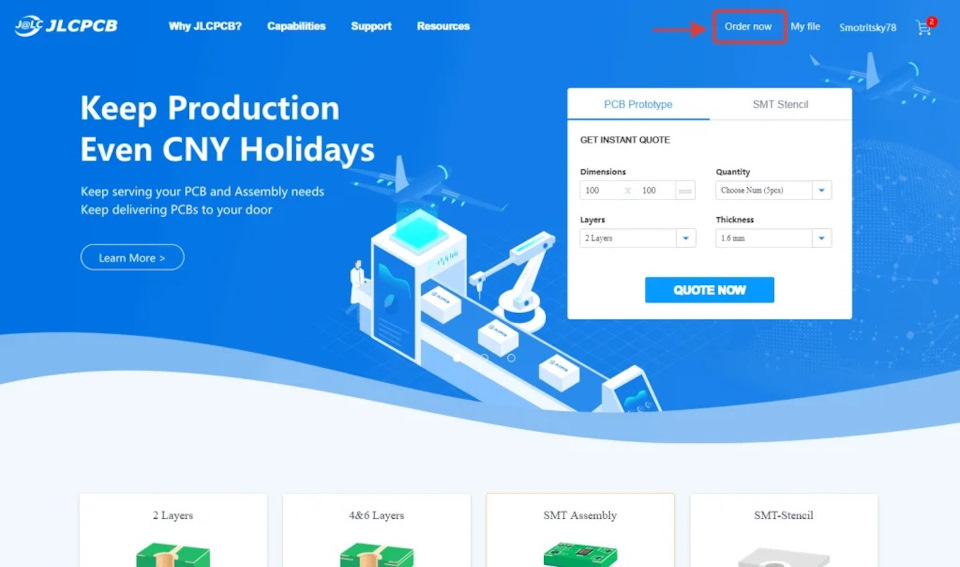

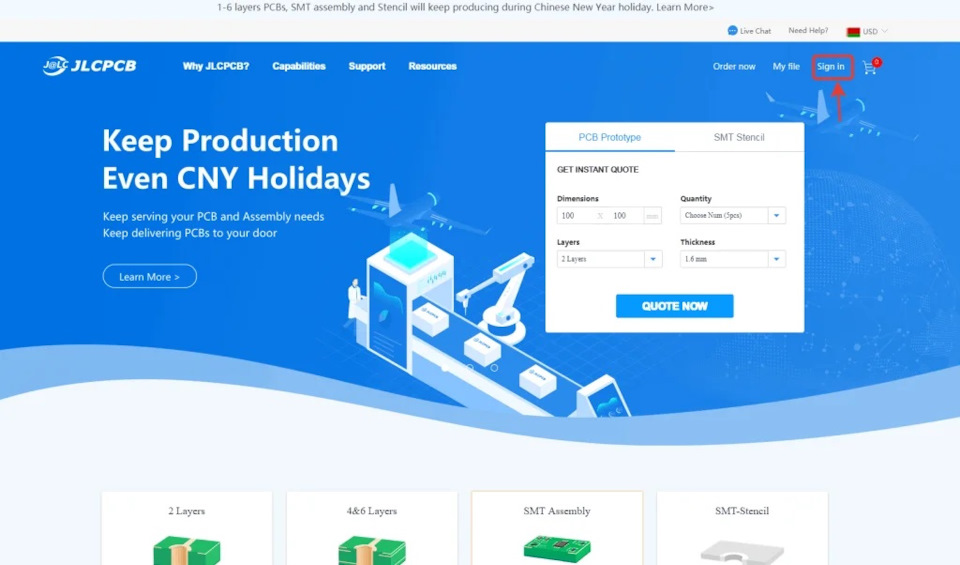

Итак, идем на сайт JLCPCB

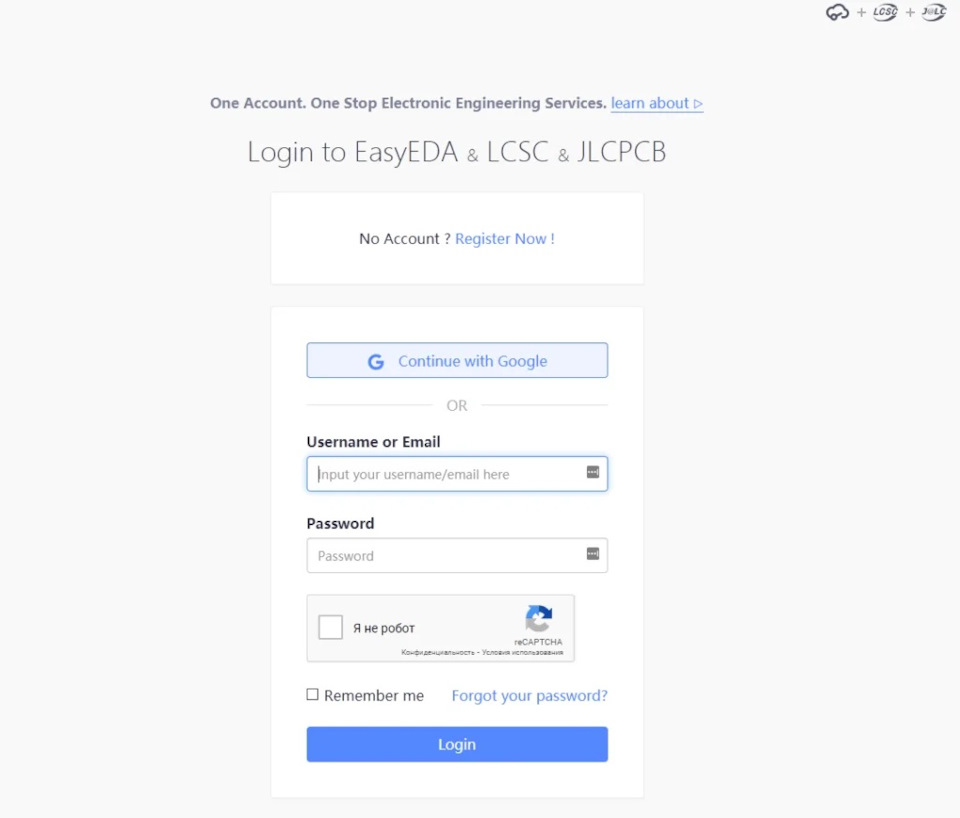

Видим вверху надпись Sign in, нажимаем и открывается следующая страница:

Здесь нужно либо зарегистрироваться, либо можно войти под своим аккаунтом от Google. Лично я использую второй способ. Итак, вошли на сайт, далее в верху нажимаем на Order now:

Открывается следующая страница:

Здесь необходимо загрузить zip архив с гербер-файлами вашего проекта. Так как каждый электронщик для создания печатных плат использует разное ПО, то писать о том как эти самые гербер-файлы создавать я смысла не вижу. Лично я использую Altium Designer. После создания гербер-файлов, в папке с проектом появляется папка с именем — Project Outputs for _Имя проекта. Я просто архивирую эту папку, и уже этот архив отправляю в JLCPCB.

После выбора архива с гербер-файлами, происходит процесс его загрузки и анализа, после чего мы можем увидеть как выглядят наши платы с обеих сторон (Top Layer и Bottom Layer). Автоматически будет определено количество слоев вашей платы и ее размеры, а в колонке справа будет произведен расчет стоимости изготовления плат и указана стоимость доставки.

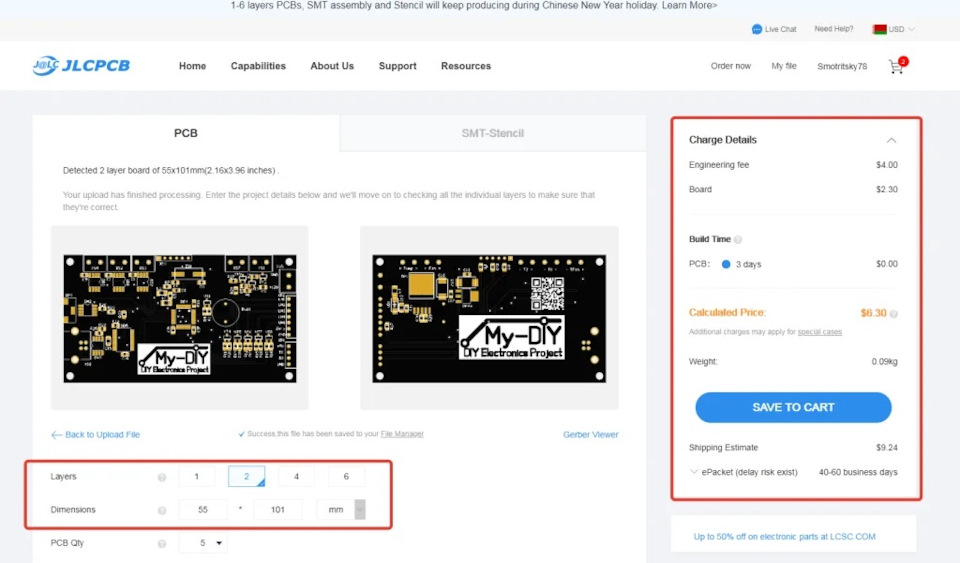

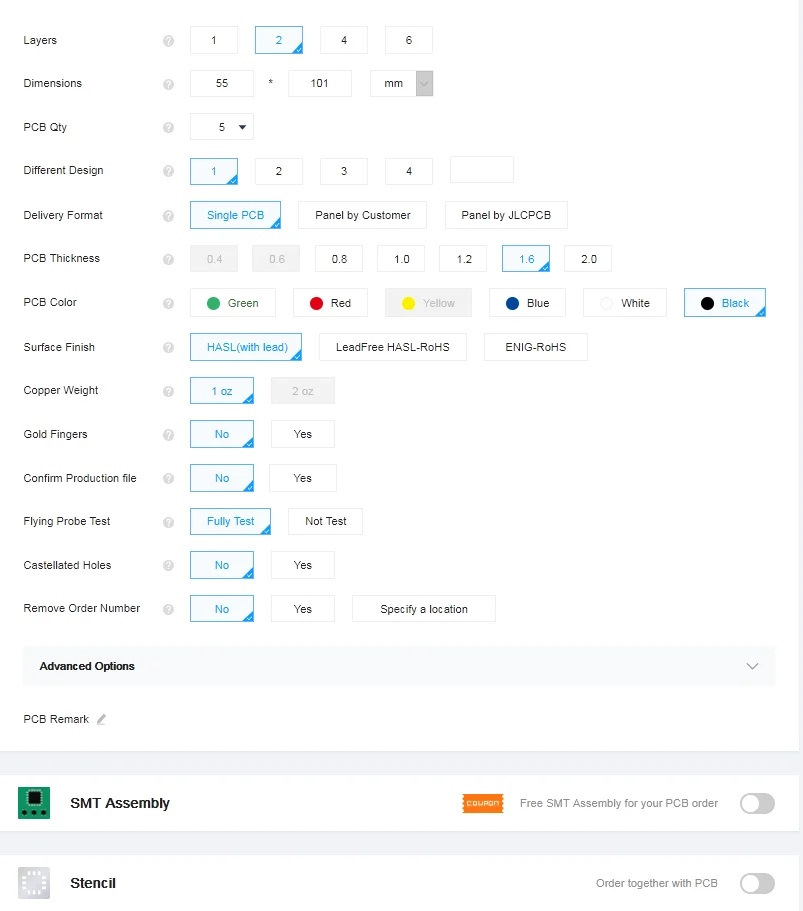

На данной странице, перед отправкой плат в производство, можно произвести некоторые настройки:

Пройдемся по пунктам:

Layers — здесь указывается количество слоев ваших плат.

Dimensions — здесь указываются размеры вашей платы, как правило они определяются автоматически после загрузки архива с гербер-файлами.

PCB Qty — здесь указывается количество плат, которое вам требуется. Заказать можно от 5 до 80.000 штук.

Different Design — здесь указывается дизайн при панелизации плат.

Delivery Format — здесь указывается формат доставки, если вы в предыдущем пункте выбрали дизайн 1, то ваши платы приедут без панелизации, т.е. панель из плат будет разрезана на отдельные платы, в противном случае вам придет панель из плат выбранного вами дизайна.

PCB Thickness — здесь выбираем толщину печатной платы.

PCB Color — здесь можно выбрать цвет паяльной маски.

Surface Finish — здесь выбирается тип покрытия контактных площадок. Можно выбрать HASL (with lead) — обычное лужение, LeadFree HASL-RoHS -лужение безсвинцовым припоем и ENIG-RoHS — иммерсионное золочение.

Copper Weight — здесь указывается толщина меди в унциях. Чем больше — тем дороже.

Gold Fingers — здесь можно выбрать иммерсионное золочение для краевых разъемов печатной платы (например PCI-Express).

Confirm Production file — выбрав Yes инженеры JLCPCB создадут производственный файл, необходимый для изготовления печатной платы. Однако это хоть и небольшие, но деньги, поэтому я себе доверяю и такой пункт не отмечаю.

Flying Probe Test — в этом пункте мы выбираем проверку нашей платы, так называемыми, «летающими» пробниками. Это тоже стоит денег, но экономить на этом не стоит, ставим галочку обязательно.

Castellated Holes — так называемые кастеллированные (зубчатые) отверстия. Если на вашей плате имеются краевые контактные площадки, то выбрав этот пункт, их можно прорезать и получить металлизированные полуотверстия по краям вашей платы. Как правило они используются для монтажа одних печатных плат на другие. На ум сразу приходят всякие модули: GSM, Bluetooth, Wi-fi и т.д.

Remove Order Number — при производстве плат, JLCPCB на вашу плату наносит идентификационный номер, чтобы отличить вашу плату от других. Если Вы хотите, чтобы этот номер был в определенном месте платы, то просто добавьте на слое шелкографии текст «JLCJLCJLCJLC» и номер будет нанесен именно в этом месте, это бесплатно. Однако если вы не хотите видеть этот номер, то от его нанесения можно отказаться, но за это нужно заплатить 1,5$, для этого в этом пункте нужно выбрать Yes.

SMT Assembly — включив данный пункт, можно заказать монтаж своих плат на JLCPCB. Для этого, помимо гербер-файлов, нужно предоставить BOOM файл с перечнем элементов, потом выбрать эти элементы из имеющихся в наличии на JLCPCB. Правда стоит помнить, что монтаж на JLCPCB только односторонний, во всяком случае пока.

Stencil — а здесь можно заказать трафарет для нанесения паяльной пасты на свою плату.

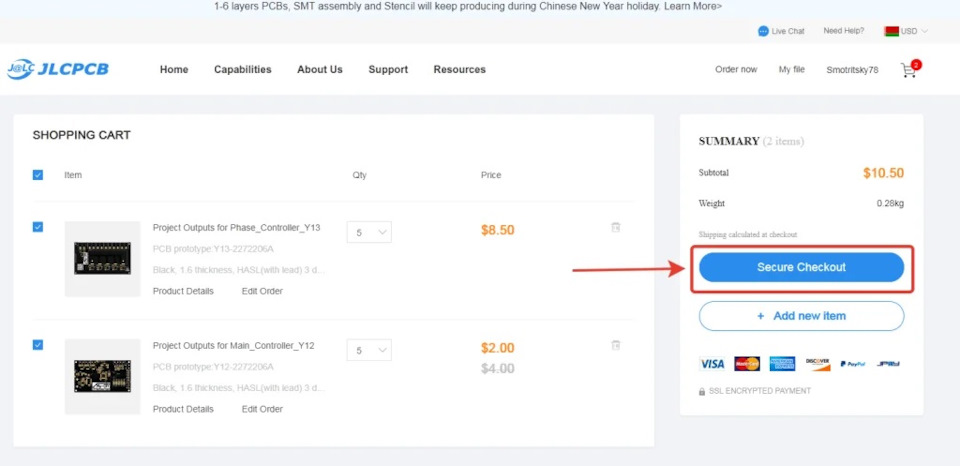

Далее заходим в корзину и нажимаем Secure Checkout:

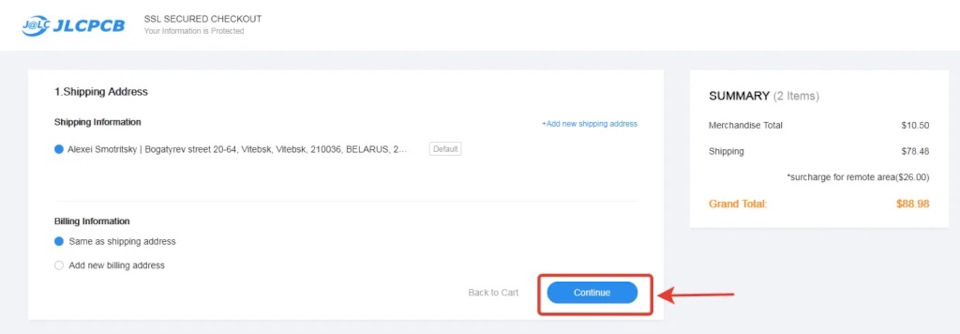

Далее переходим на страницу, где будет указан адрес доставки, проверяем адрес и нажимаем на кнопку Continue:

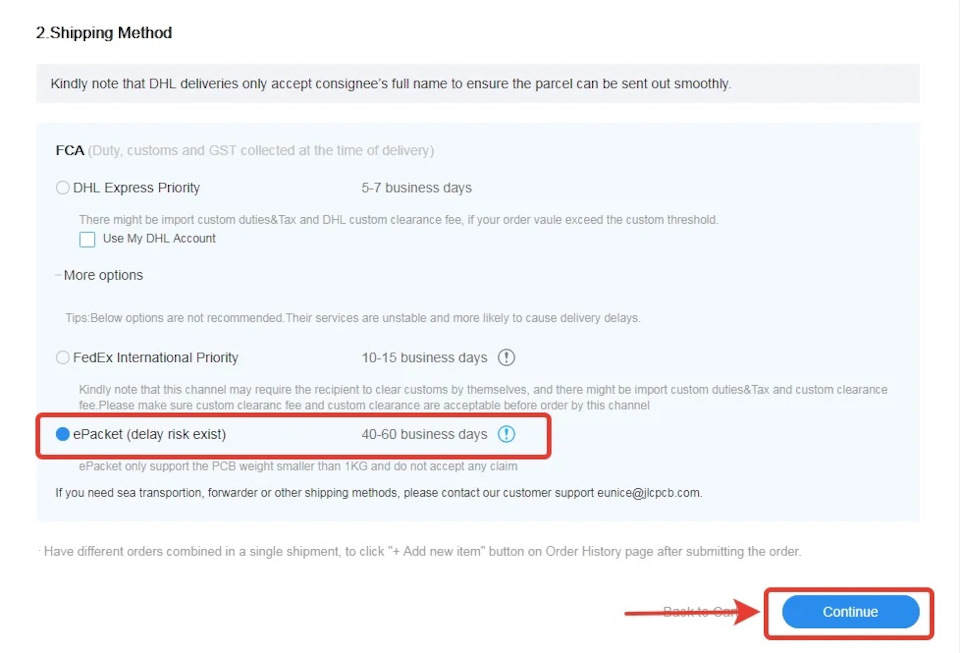

Далее переходим на страницу, где будет указан способ доставки. Выбрать можно DHL, FedEx или ePacket. Первые два уж больно дорогие, поэтому я всегда выбираю ePacket доставку. Итак, выбираем и нажимаем на кнопку Continue:

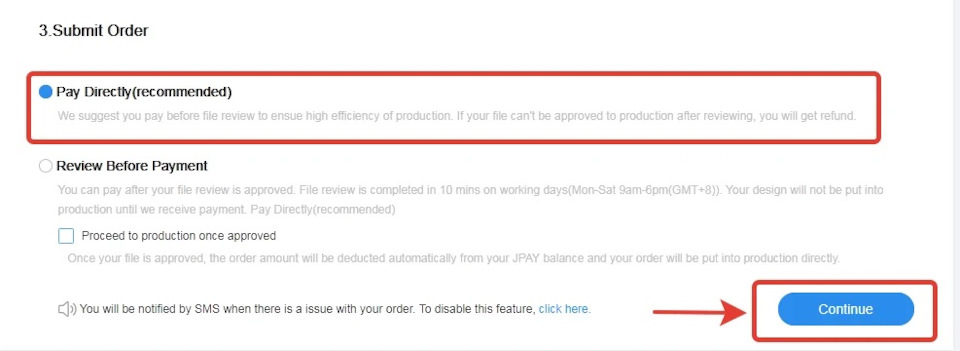

Далее переходим на страницу подтверждения заказа. Здесь нам предлагают два способа оплаты, первый (рекомендуемый) — предлагается оплатить до того, как инженеры JLCPCB проверят нашу плату и дадут добро на запуск в производство, и второй способ — оплату постфактум, т.е. только после проверки платы инженерами JLCPCB. Я всегда выбираю рекомендуемый первый способ. Итак, выбираем и нажимаем на кнопку Continue:

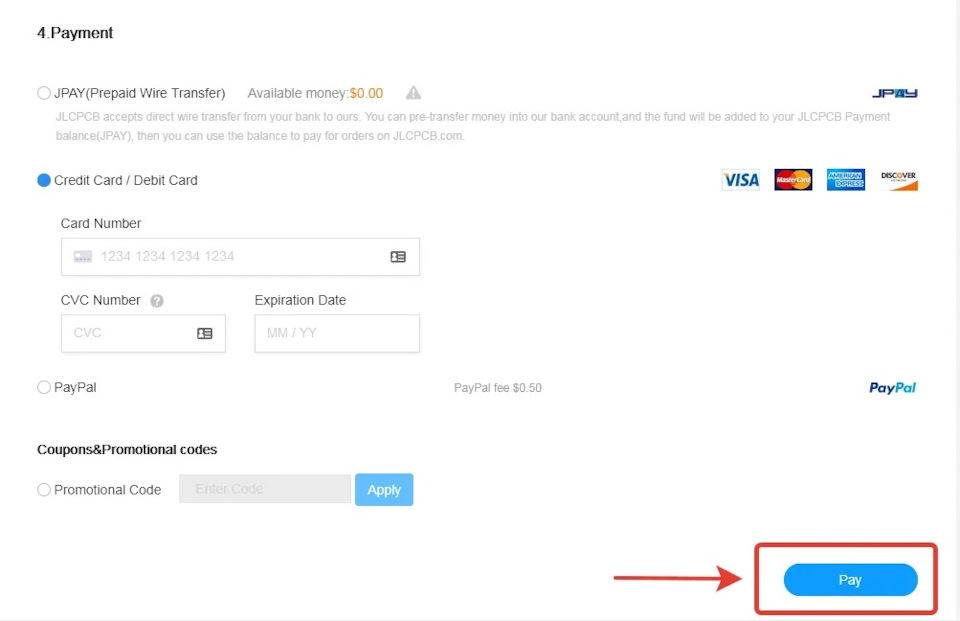

Далее переходим на страницу оплаты заказа. Вводим данные своей карты и оплачиваем, нажимая на кнопку Pay:

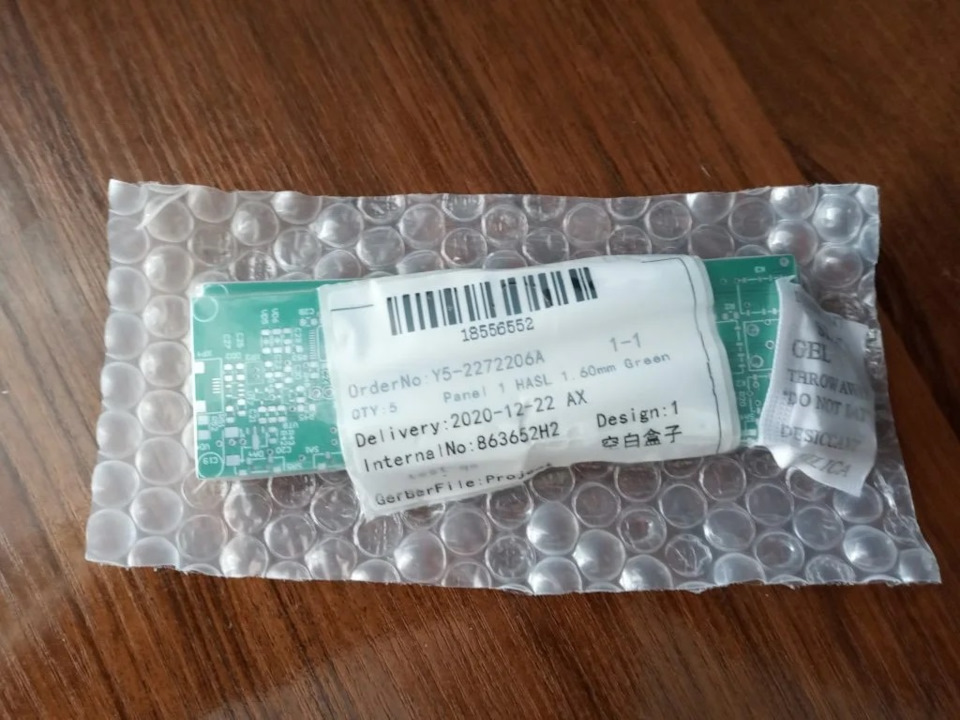

Ну и все, собственно на этом этап заказа плат окончен. Далее следите за своим заказам из личного кабинета. Там будут отображены все этапы производства плат, а также, после отправки заказа, там можно будет отследить весь путь посылки.

Ну что же, а теперь собственно поговорим о моем опыте заказа плат на JLCPCB.

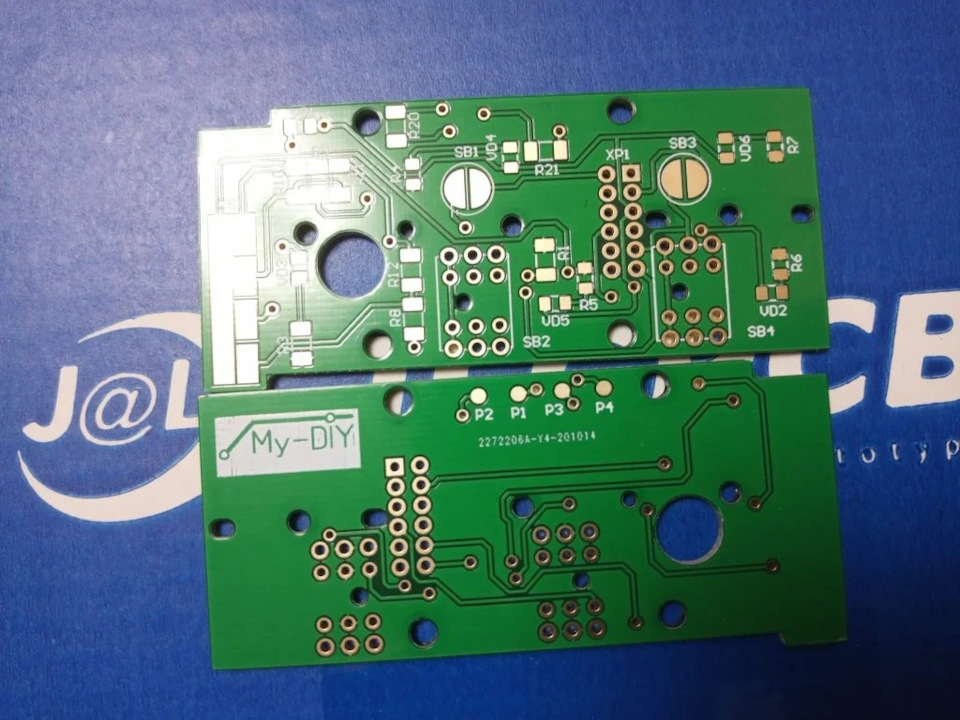

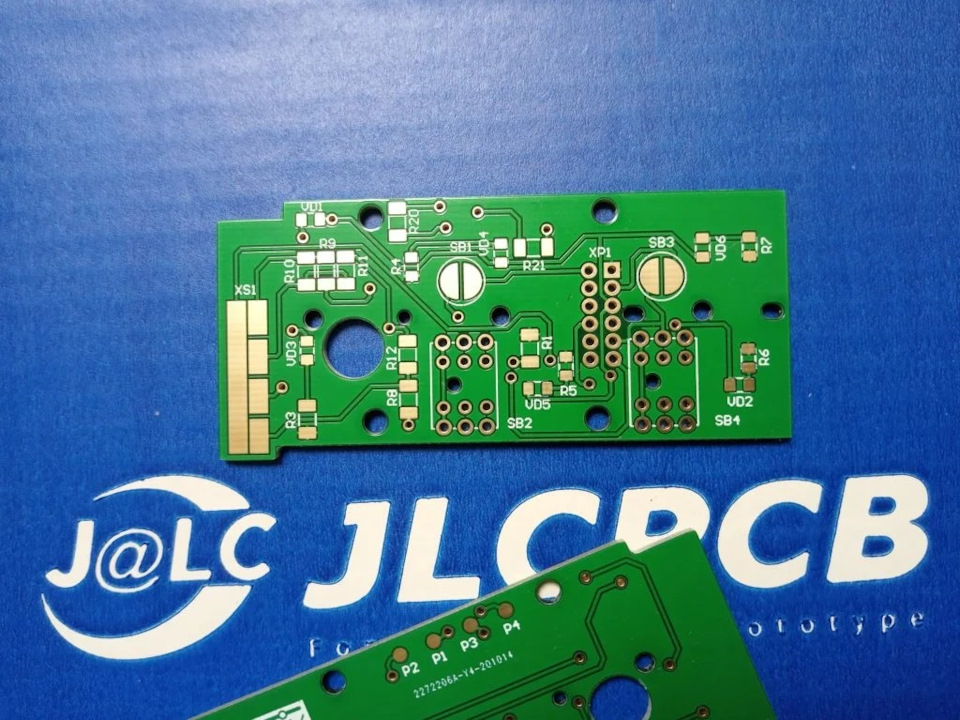

В свой первый свой заказ на JLCPCB, я заказывал платы с типом покрытия ENIG — иммерсионное золочение. Сделал заказ, оплатил и стал ждать заветную синюю коробочку. Посылка пришла через 3 недели. Посылка была в стандартной синей коробке JLCPCB, внутри платы, запаянные в пластик и пакетик силикат-геля.

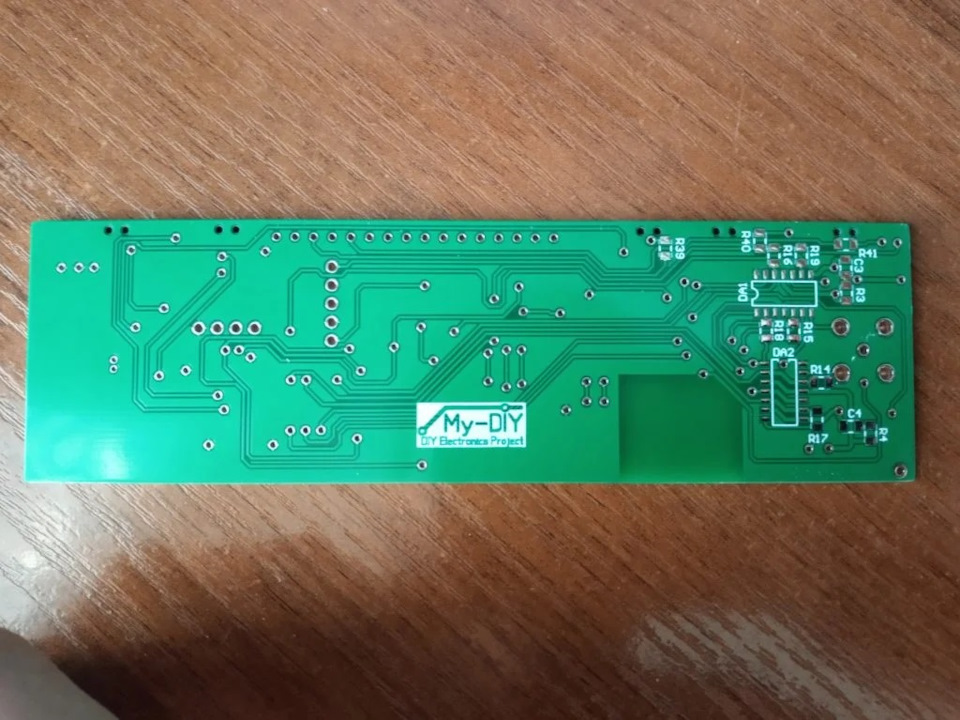

К платам особых вопросов у меня не возникло, все было сделано на высоком уровне, хотя “золото” могло бы быть и более “золотым”. Маска отличная, шелкография в порядке. Идентификационный номер, нанесенный JLCPCB при производстве плат, мелкий, в глаза особо не бросается, в общем не напрягает:

В общем качество изготовления плат у JLCPCB меня полностью устроило, поэтому не долго думая заказал у них платы для трех других своих проектов. Пришли они все одновременно, в трех коробках, одной из них немного досталось, но платы не пострадали.

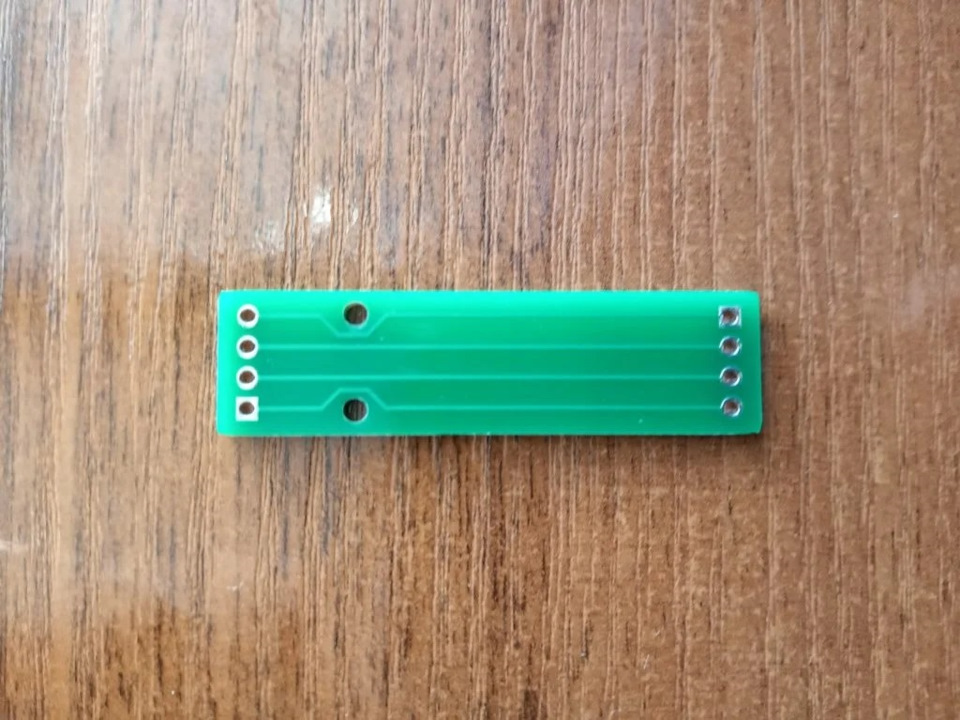

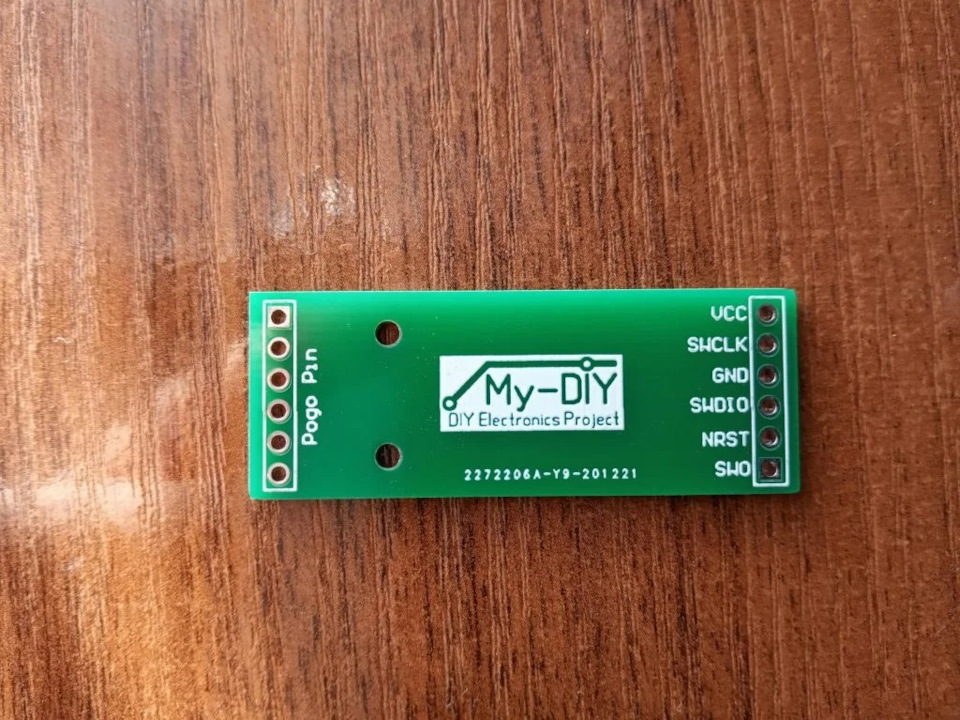

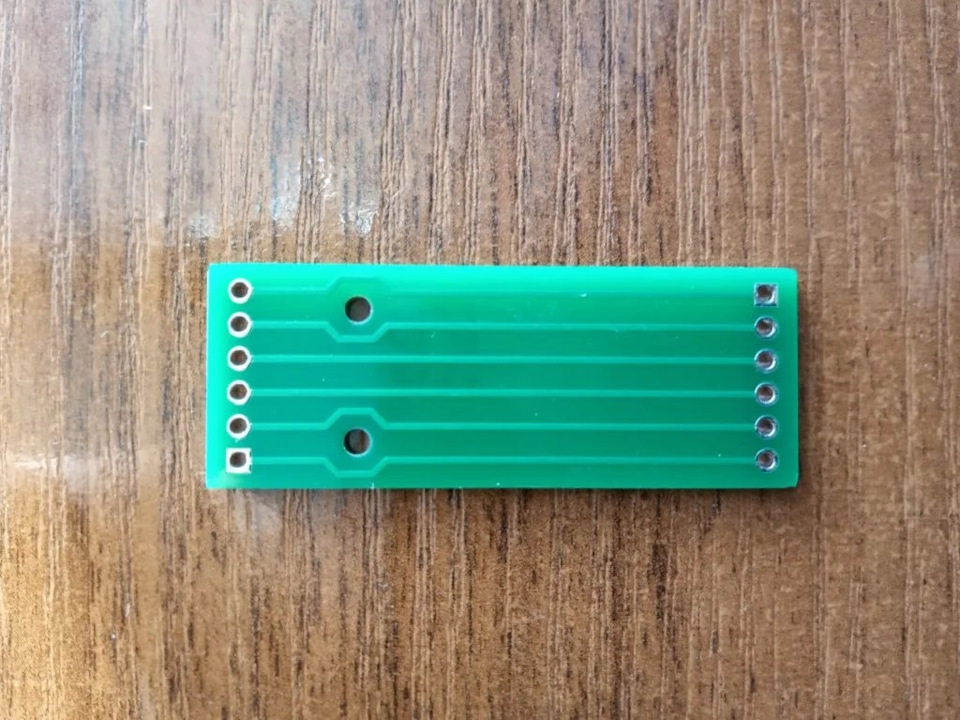

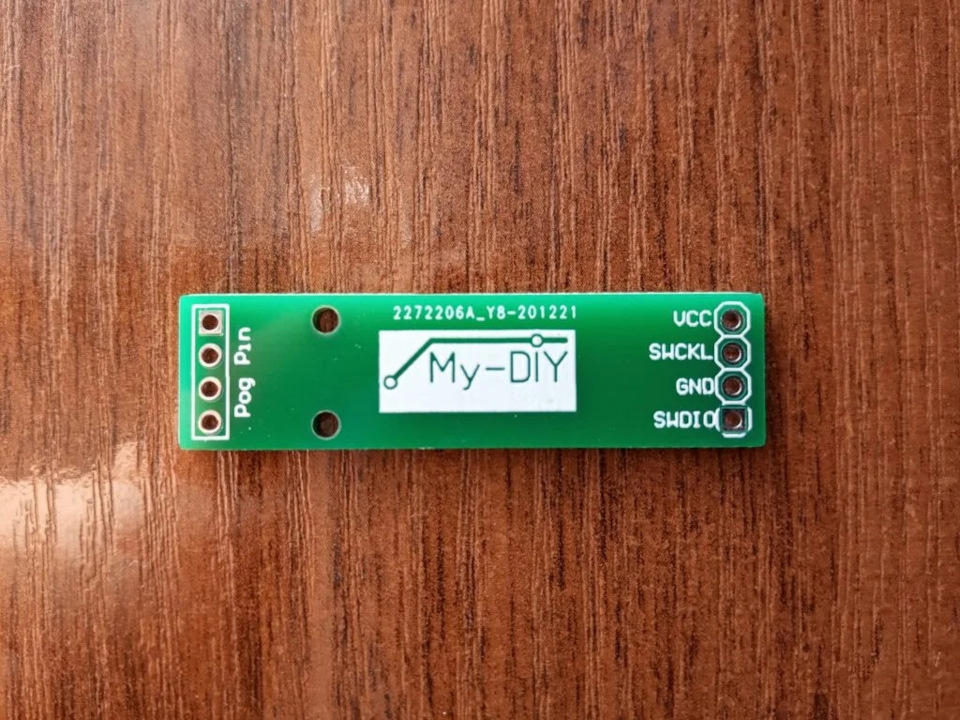

Ниже представлены платы «прищепок», для быстрой прошивки микроконтроллеров STM32.

С SWO С SWO Без SWO Без SWO

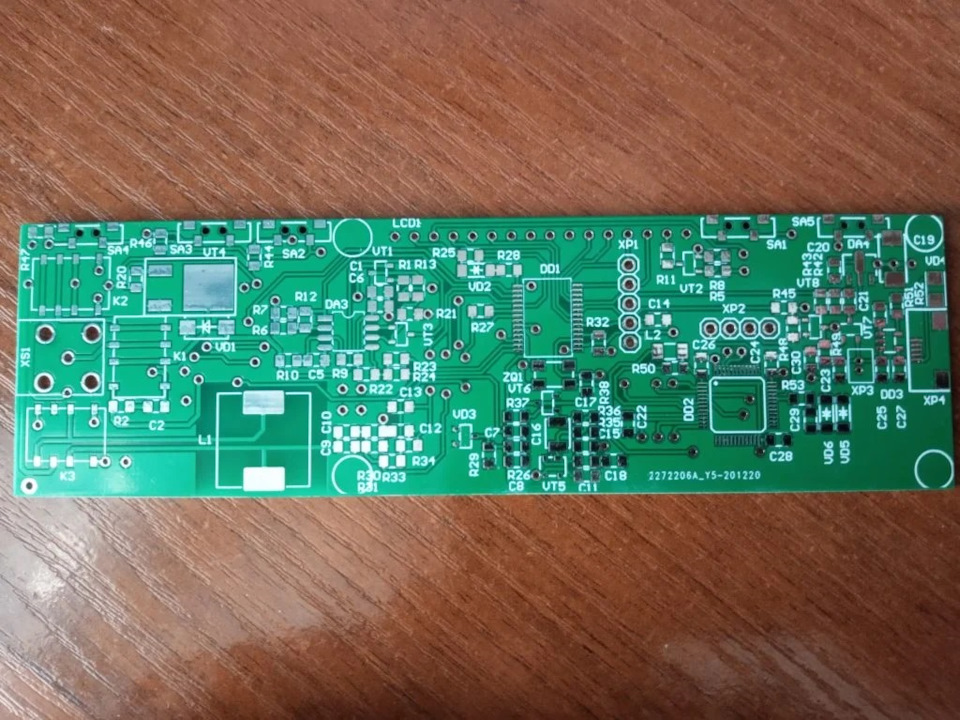

Далее платы для ESR-метра собственной разработки. В этом проекте я впервые попробовал сделать покрытие переходных отверстий паяльной маской, получилось довольно неплохо.

Заказываем сборку плат в Китае

Если вам еще не знаком сервис EasyEDA с его редактором схем и плат, то самое время начать его изучать. Я пропущу этот этап и перейду сразу к собственно самому процессу.

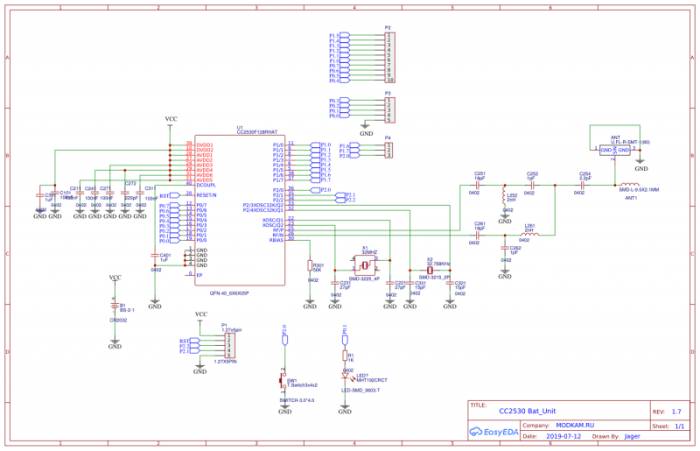

Рисуем схему, в данном случае это универсальный модуль Zigbee

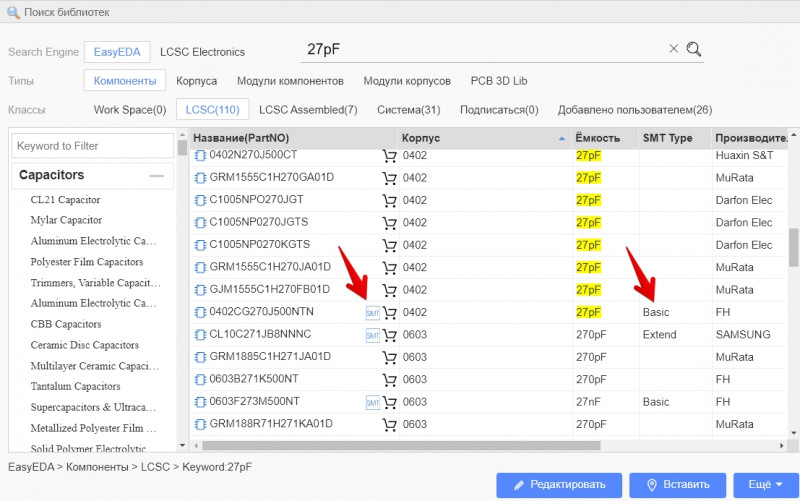

при вы выборе компонентов для схемы обращаем внимание на доступность для сборки и статус. В случае с Basic монтаж входит в общую стоимость, Extend оплачивается дополнительно.

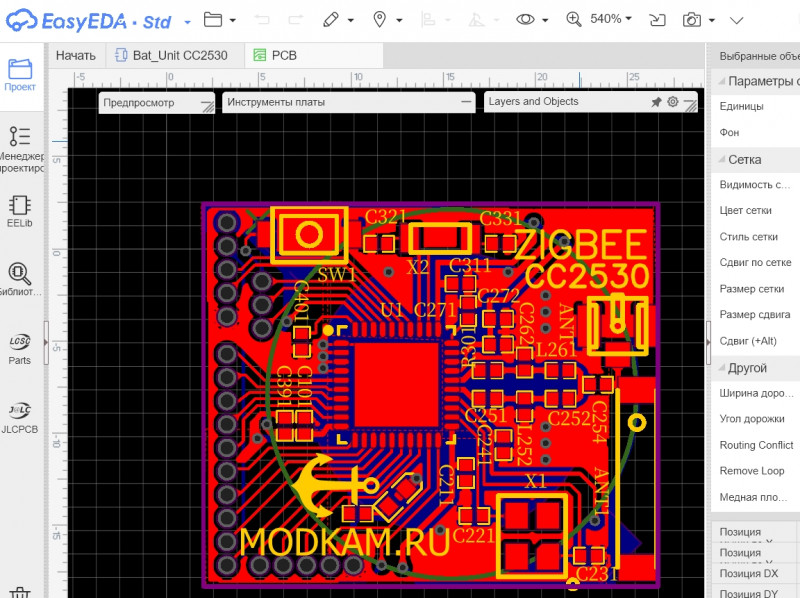

Проверяем схему и преобразуем ее в плату (она не будет сразу такой это уже результат ручной работы)

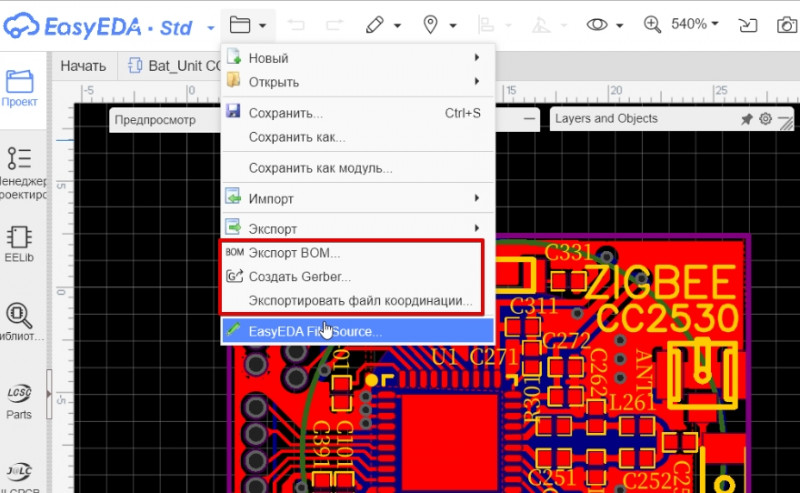

для сервиса требуется три файла, традиционные gerber файлы платы, BOM и файл с координатами деталей.

файлы BOM и PickAndPlace будут в формате .csv

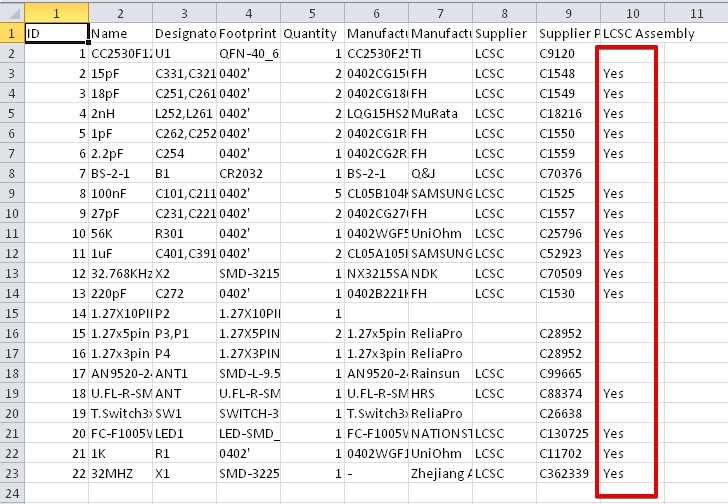

В файле BOM нужно указать какие детали нужно паять, а какие нет.

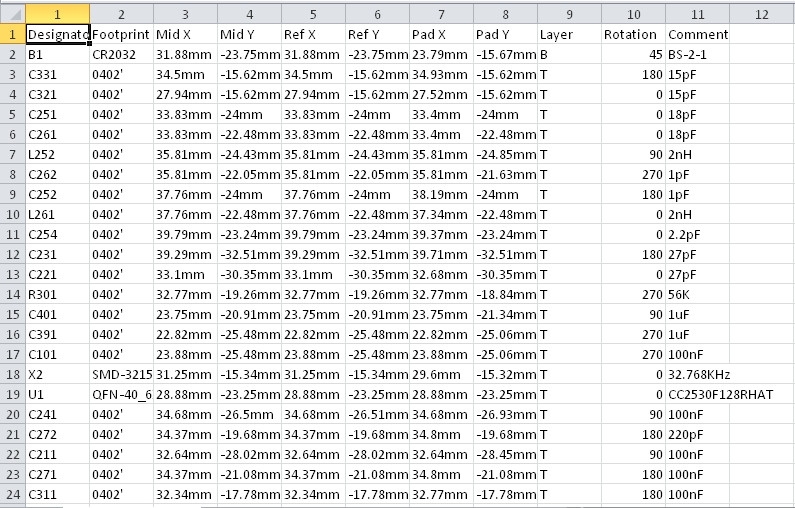

Файл с координатами выглядит примерно так

получив нужные файлы переходим на сервис заказа плат

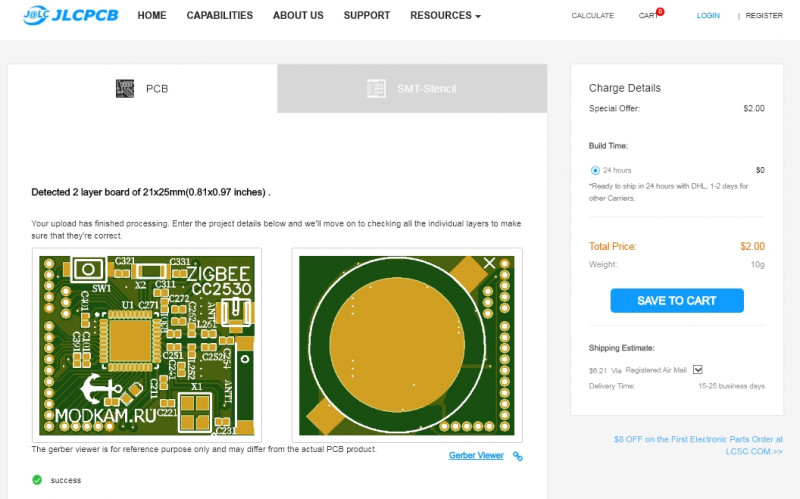

загружаем архив с gerber файлами

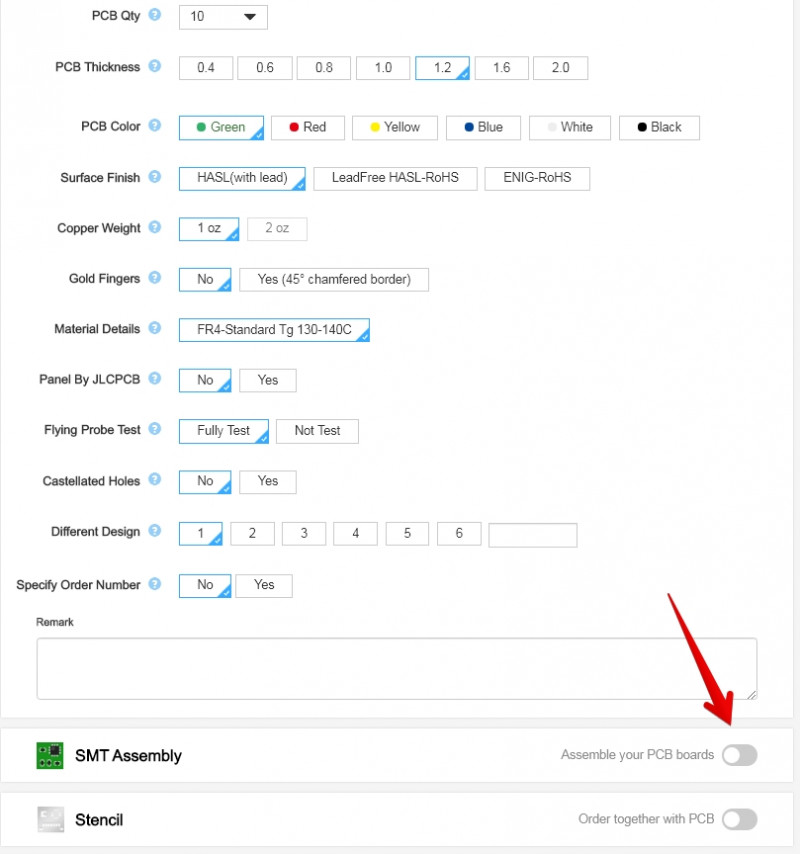

как обычно выбираем количество и остальные опции по желанию, чуть ниже видим новый пункт в меню

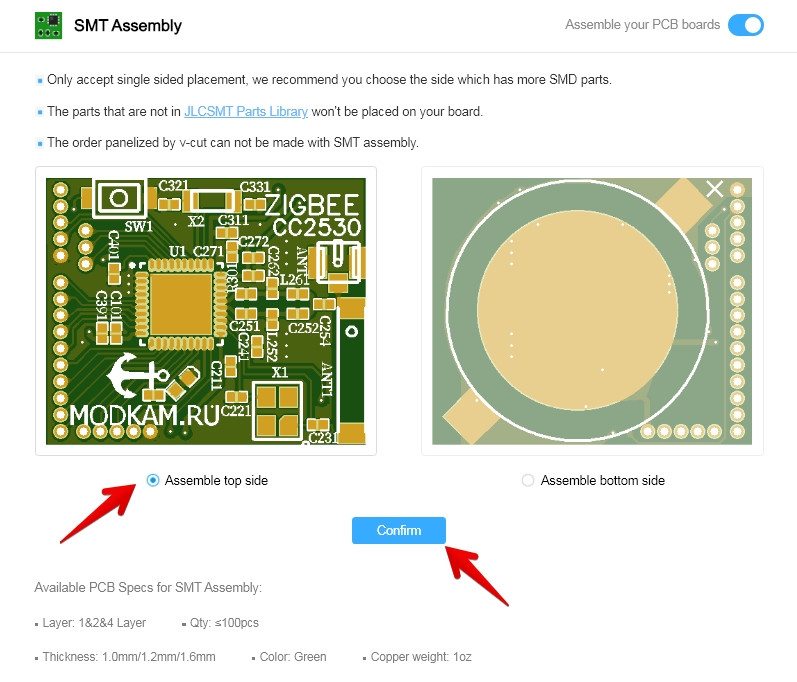

в котором для начала выбираем сторону платы на которой будем делать монтаж и подтверждаем

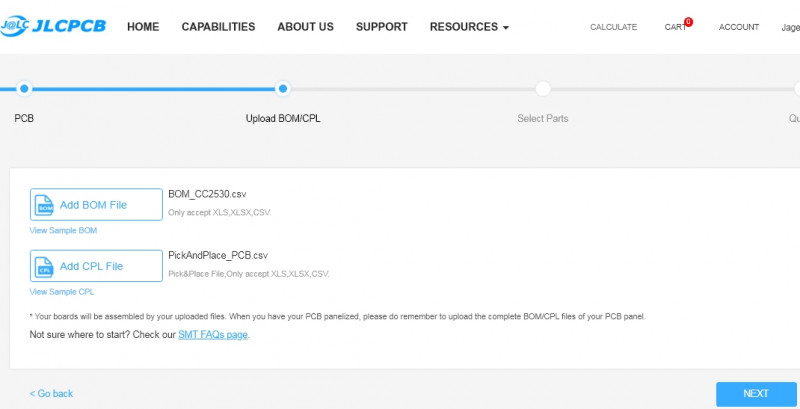

на обновившейся странице загружаем файлы BOM и PickAndPlace

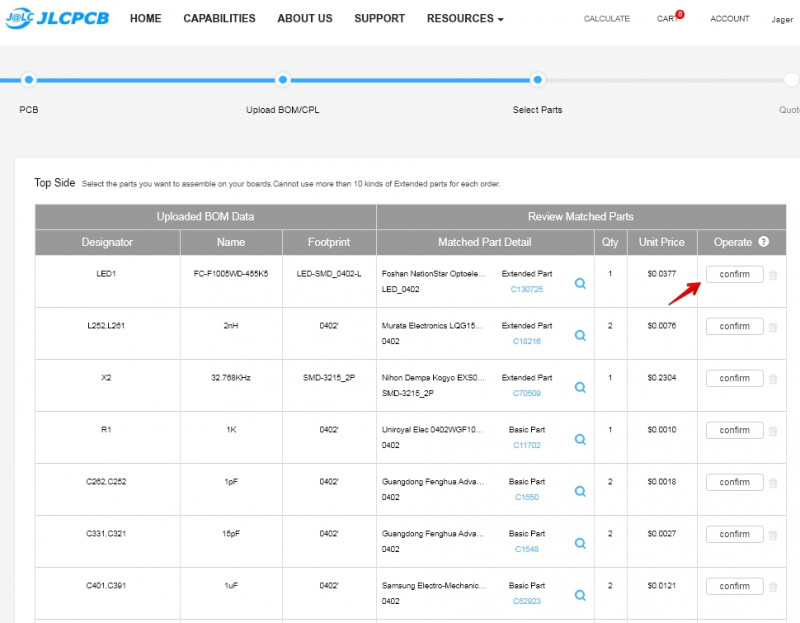

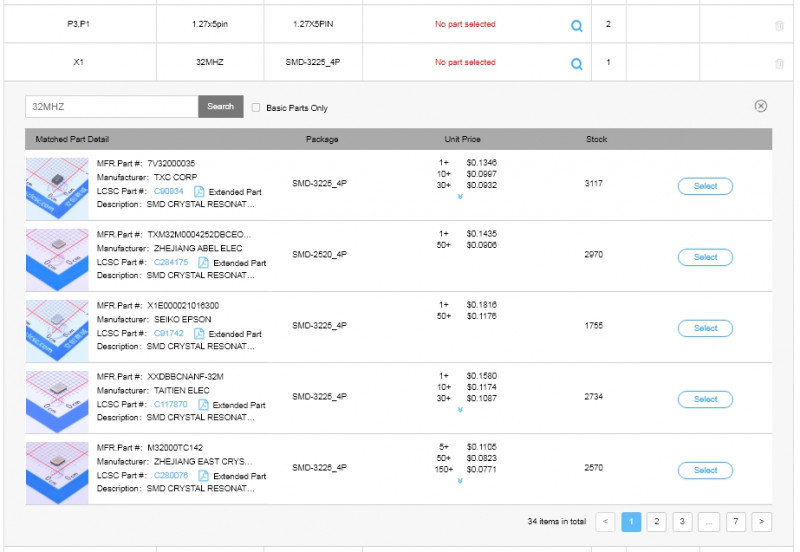

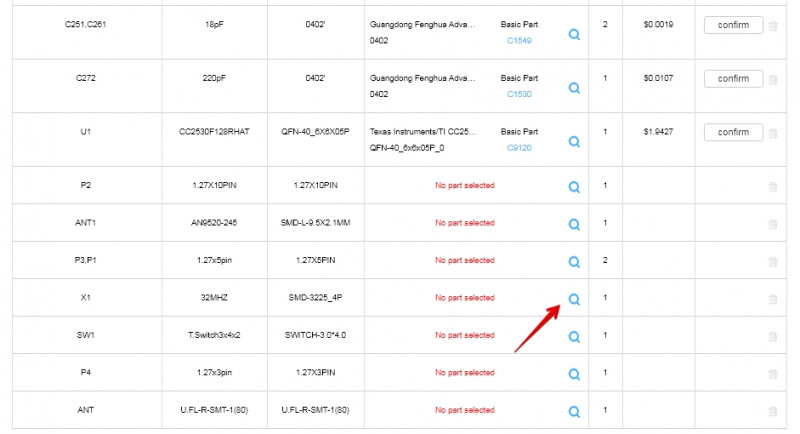

появится список компонентов, каждый из которых нужно проверить и подтвердить отдельно.
Проверяем внимательно, так как в списке могут оказаться детали которые вы не планировали распаивать и отметили это в BOM.

с высокой долей вероятности части деталей не окажется в наличии и вам будет предложен выбор (стоит отдельных денег за монтаж)

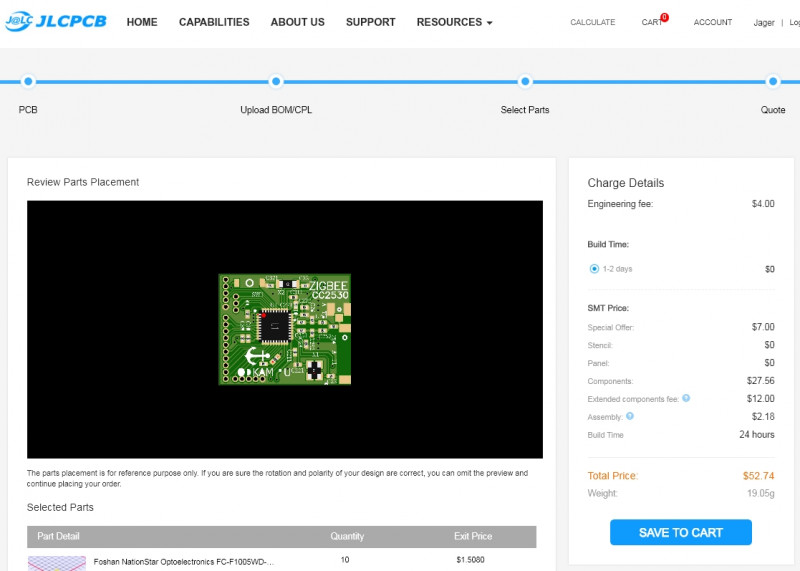

определившись с деталями на следующем этапе увидим свою плату в «собранном» виде и с полной калькуляцией стоимости.

Осталось добавить в корзину и произвести оплату.

Немного советов:
1. Партия плат из примера была заказана примерно 1,5 месяца назад, когда данный сервис был доступен только для жителей Китая и доставлена с помощью курьерской службы, с соответствующей оплатой таможенных сборов (300р./кг). Если вы планируете заказывать большое количество, то возможно вам придется столкнуться с уплатой таможенных пошлин, имейте это ввиду.

2. При расчете пробуйте разное количество плат, это сильно влияет на стоимость как собственно деталей, так и на общую сумму. В пересчете на стоимость одной платы может быть существенно выгоднее заказать лишний десяток.

3. Сервис может указывать на неправильное позиционирование некоторых деталей (например угол поворота). В моем случае я перепроверил и подтвердил свой вариант, платы пришли с правильно распаянными деталями, т.е. это была ошибка аудита.

Плату из примера в частности и тему zigbee вообще можно обсудить в профильном чате в телеграм.

Заказ плат в JLCPCB

Не так давно я делал обзор на производителя печатных плат EasyEda. И вот они попросили меня написать обзор на другой сервис: JLCPCB.
Вообще EasyEDA и JLCPCB это две разные фабрики, но входящие в один концерн.

Если EasyEDA заточен больше под хобийщиков и малые заказы, то JLCPCB ориентирован больше на крупные заказы. Хотя цены у них сравнимые и оба работают с розницей.

А мне как раз срочно потребовались платы модулей, да да тех же самых. Их разбирают почему то быстрей и мне прежде чем заказать массово крупную партию надо выравнять их с другими модулями, т.к. их там на пластине разнородный набор. Херовое конечно решение, но так исторически сложилось.

Совет всем кто собирается производить платы мелкосерийно. Если у вас планируется много плат разнородных, которые не идут в один девайс комплектом, то не пихайте их все в одну панель. Сэкономите копейки, а потом будут у вас одни платы на исходе, других затар-полный склад. И на маневрах с допечатками просрете всю эту экономию. Лучше в этом случае дробить шаблоны на разные изделия.

В общем, захотели они статью подобную прошлой, но про другой завод. Говно вопрос — мне как раз надо платы срочно, давайте бомбанете мне их, да зашлете экспрессом будет вам обзор. Сказано — сделано.

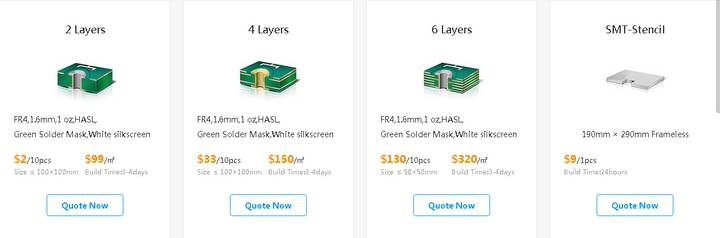

Идем на их сайт JLCPCB и выбираете там внизу, что именно хотите сделать. Последний пункт SMT-Stencil это трафарет для нанесения пасты. Металлическая пластина с окошками.

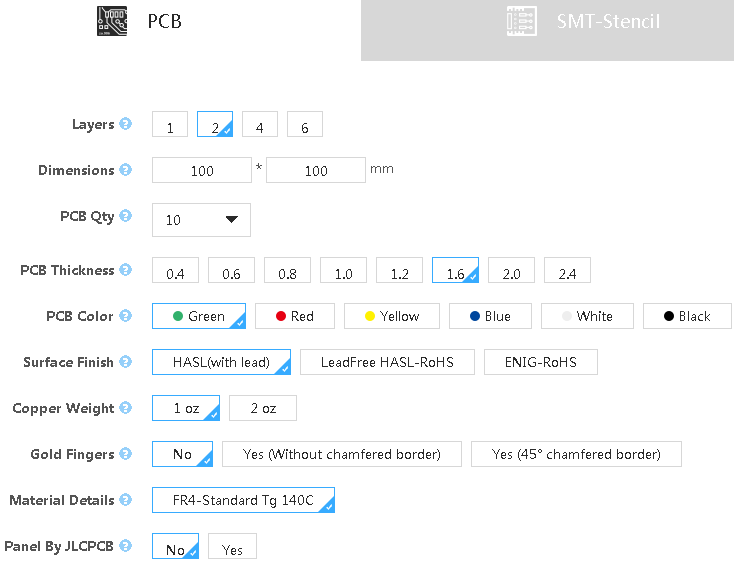

Мне была нужна просто двуслойка. Жмем кнопку Quote Now и оказываемся в меню выбора опций проекта:

В опциях Layers Выбираем количество слоев. Справа сразу будет цена всего заказа. Примечательно, что 1 слой и 2 слоя стоят одинаково. А вот дальше начинается экспотенциальный рост цены. 4 слойка дороже в 16 раз, а 6 слойная в 110 раз.

Dimension — это размеры платы. В данном случае они нужны только для подсчета стоимости. Лучше указать точно, либо чуть чуть больше реальных. Не округлять, т.к. на тираже может набежать недоплата и возникнут какие-нибудь лишние терки которые надо будет улаживать и решать.

PCB Qty — это количество плат. Тут все не просто. Т.к. они их делают панелями. Одну плату производство вам все равно не сделает. Ну то есть сделать то сделают, но заплатите как за панель. Так что цена нелинейна. Она зависит от того насколько точно ваш заказ вписывается в стандартную панель. Чем меньше обрезков тем дешевле стоимость одной платы. Тут надо поэкспериментировать с количеством. Т.к. одна две лишних платы может резко увеличить стоимость или же, наоборот вообще почти не повляют на цену.

PCB Thickness — толщина текстолита. Стандарт 1.6. Все что не стандарт возможно, но выходит дороже, хотя не всегда.

PCB Color — цвет защитной маски. Зеленая самая дешевая. Другой цвет может резко увеличить стоимость. Иной раз в разы. Жаль нельзя выбирать цвет маркировки. Она видимо привязана к контрасту. Т.е. для белой будет черная. Для темных же будет белой.

Surface Finish — Тип покрытия. HASL — обычное лужение припоем 60/40. LeadFree HASL-RoHS — то же но бессвинец. ENIG-RoHS — иммерсионное золото, дорого бохато

Copper Weight — толщина фольги, как понимаю. Сколько намазать меди сверху на текстолит. Есть два варианта 1 и 2 OZ, но в индивидуальном порядке, за отдельную цену, могут наыспать от 0.5oz до 16oz. Разумеется за дополнительную цену.

Толщина меди также влияет на минимальную ширину просвета между дорожками и падами. Иначе на толстой меди могут быть непротравы и брак. Для 1 oz минимум 3mil (mil — это тысячная доля дюйма), а для 2oz минимальный просвет 8mil

Gold Fingers — покрывать ли золотом ламели краевых разъемов. И на выбор две опции просто покрыть и запилить в этом месте плату под 45 градусов. чтобы легче втыкалась в гнездо.

Material Details — тип платы. Вариантов нет, только текстолит. А жаль, была бы алюминиевая или фторопластовая основа было бы интересно.

Panel By JLCPCB — оставлять ли платы в панелях. Если сказать No то платы будут фрезерованы по контуру, по отдельности. Но если вам нужен будет поточный автоматический монтаж, то мелкие платы лучше оставить в панелях. Которые монтируются все разом, а потом панель разрезается депанелизатором или просто по колхозному ломается, благодаря скрайбированию (платы будут прорезаны с двух сторон на половину глубины примерно) ломаться они будут легко и приятно.

Тут же, на второй вкладке SMT-Stensil можно будет заказать и трафарет под пасту, нарезанный лазером.

Как только параметры все задали, жмем кнопку Save to Cart и вверху появляется кнопка

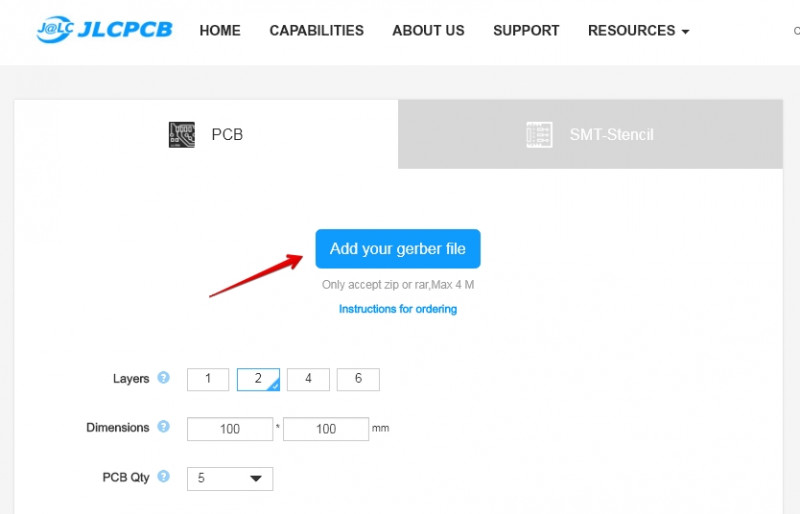

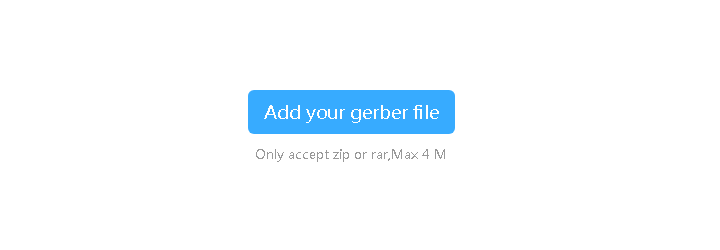

Add your gerber file. Жмем ее и кормим ей архив.

Люди там не привередливые, глупых вопросов не задают, заполнять какие-то идиотские экселевские файлы не требуют и если в вашем комплекте геребров все разумно и логично, то есть слои названы понятно и просто, не отзеркалено, а если есть еще парочка jpeg картинок с рендером того, что должно получиться, то все будет понято сразу и правильно. Если же нет, то будут вопросы что и как.

Я для всех таких случаев рекомендую свой CAM файл для EagleCAD который делает правильную выгрузку сразу и одной кнопкой. Разумеется для тех кто проектирует в Eagle.

Иногда система не может прожевать файлы. Т.е. доходит до 98% и дальше не грузит, не воспринимает. Скорей всего тут виноват архиватор.Попробуйте переархивировать файлы. У меня, например, она наотрез отказалась жрать zip сделанный родным пакованом Total Commander’a хотя EasyEDA сожрала и не поморщилась. Пришлось пережать RARом. Его схавала на ура.

Но вообще загрузчик у них глючный. Например может писать Failed, но если нажать Save to Cart то оказывается, что все загрузилось нормально.

Шерри, менеджер по развитию проекта, сказала, что они там пилят новую гербер смотрелку и поэтому подглючивает. Но скоро все будет работать как часы.

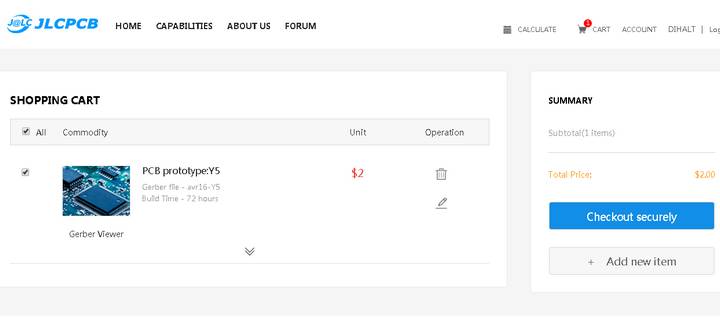

В общем, в итоге вы должны получить вот такую картину:

Тут же можно добавить еще одну плату к заказу и они поедут в одной посылке. Это кнопка + Add New Item, но если все ,то

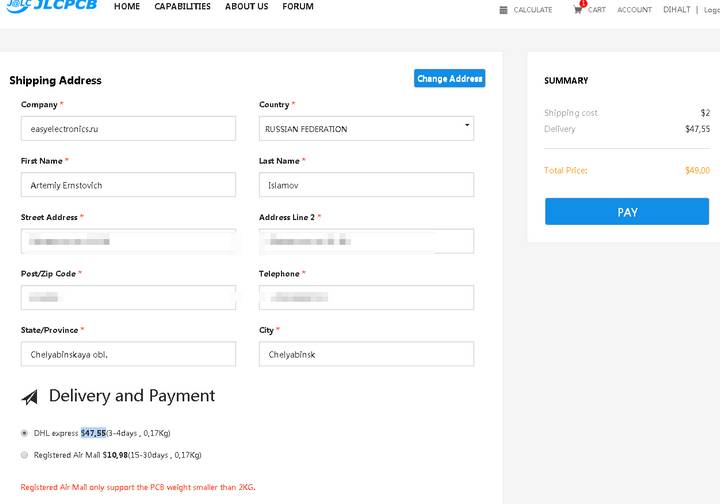

Жмем Checkout securely и попадаем в оплату. Тут надо указать адрес и выбрать тип доставки. Обычная почта (мне приезжало за три недели с EasyEDA обычной почтой. Тут такие же сроки должны быть) обойдется вам в $10,98 примерно. Но это зависит от веса. Причем максимальный вес тут 2кг. Т.к. шлют мелким пакетом. А курьерская DHL обойдется в $47,55, опять же смотря какой вес.

Ну, а поскольку контора сама за свои услуги себе платит, то я решил ни в чем себе не отказывать и заказал DHL доставку

Заказ обошелся бы мне в $23,92 за первую плату (46х54 их 30шт) и $33 за вторую (42х36 их было 50шт с красной маской). И плюс еще $49,54 DHL доставка. Итого 106 баксов. За 14 квадратных дециметров текстолита. Две стороны, маска с двух сторон, шелкография с двух сторон. Около 6200р или 440р за дециметр. (На ноябрь 17 года).

Гербер я загрузил на сайт поздно вечером 25 октября, Шерри мне их скорей всего оплатила вообще под утро 26. 28 числа платы были готовы и уже 1 ноября курьер был готов мне их отдать. Посмотрите этот эпичный трек. Шеньжень, Гонконг, Лейпциг, Москва, Екатеринбург, Челябинск. За 4 дня. Красота вообще.

▌И снова здравствуйте те кто промотал всю лирику до фактического материала.

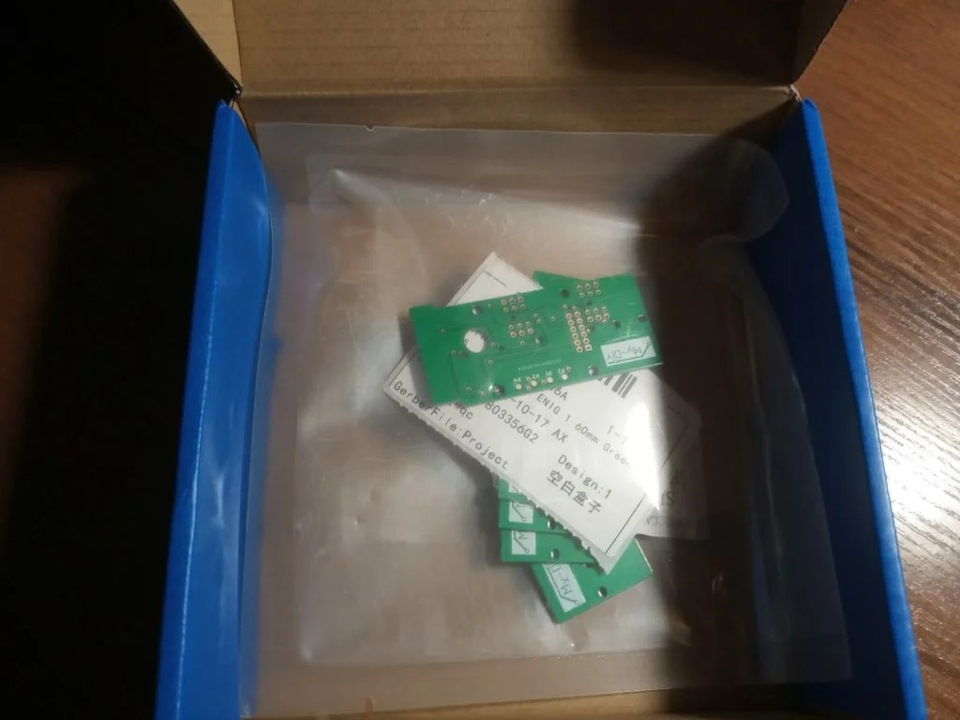

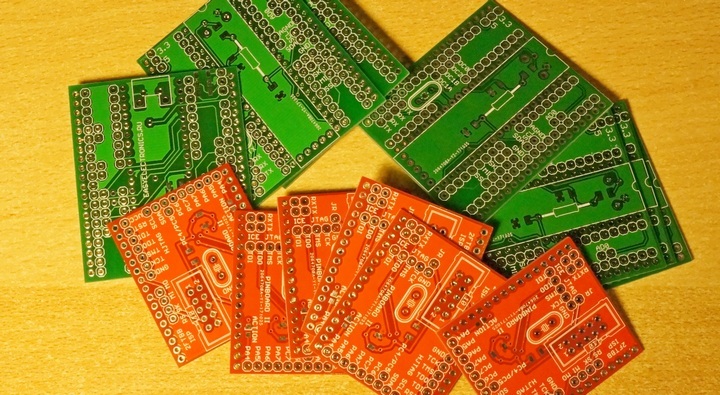

Сами платы получились неплохие. Мне понравилось.

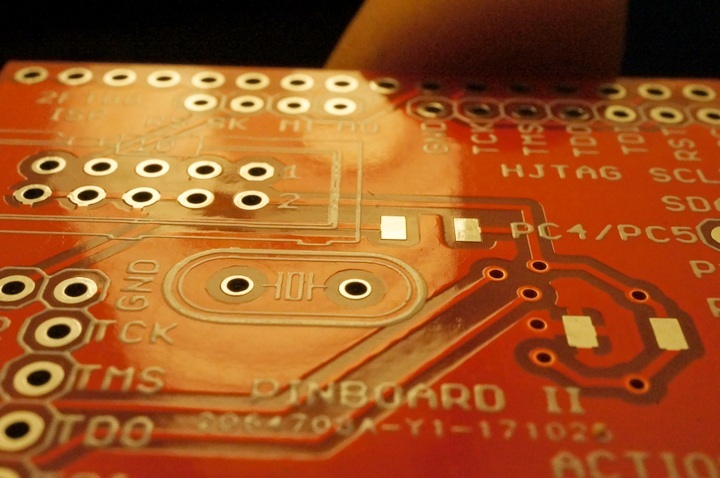

Маска гладкая, блестящая, глянцевая.

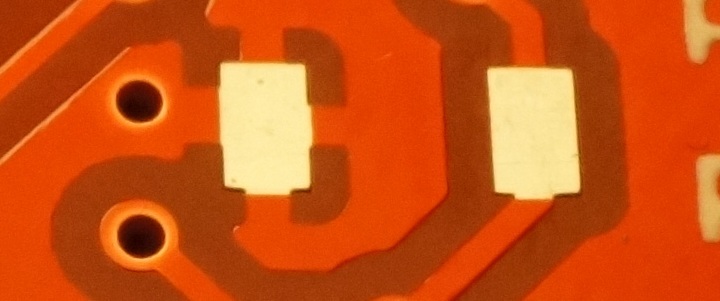

Совмещение маски с падами близко к идеальному. Зазор на глаз не проглядывается, под лупой разглядеть можно небольшое смещение.

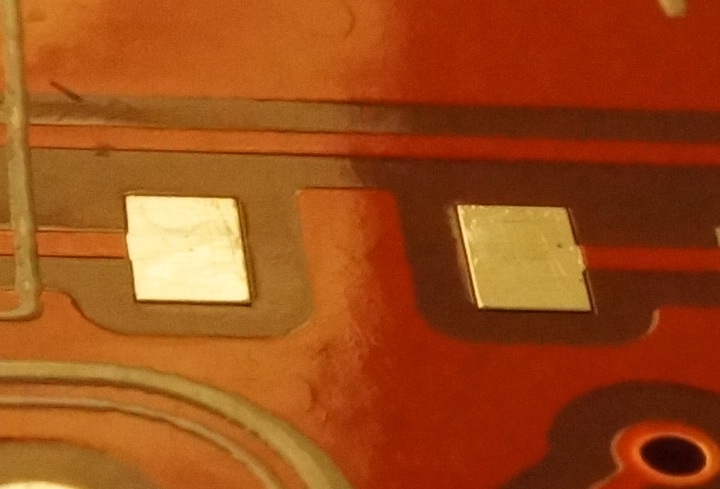

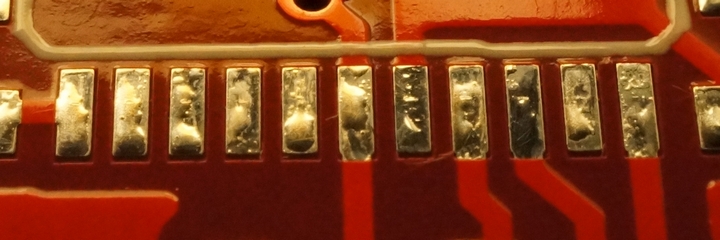

Лужение ровное, без явных наплывов. Практически зеркальное.

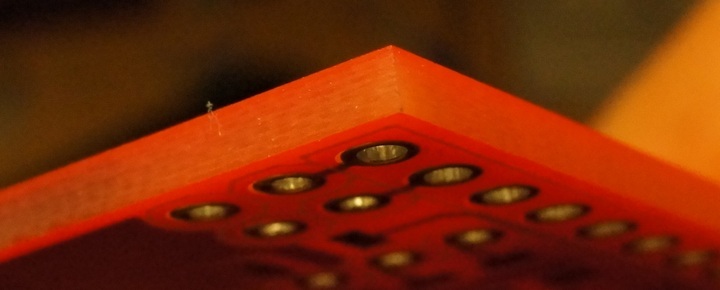

Края платы ровно отфрезерованы до гладкого состояния. Не скрайбирование.

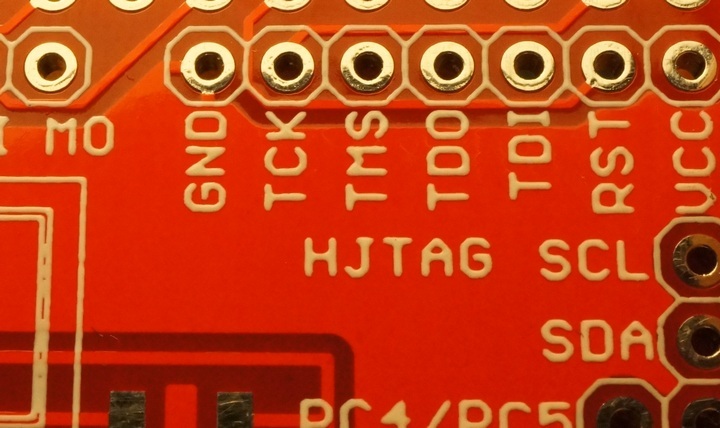

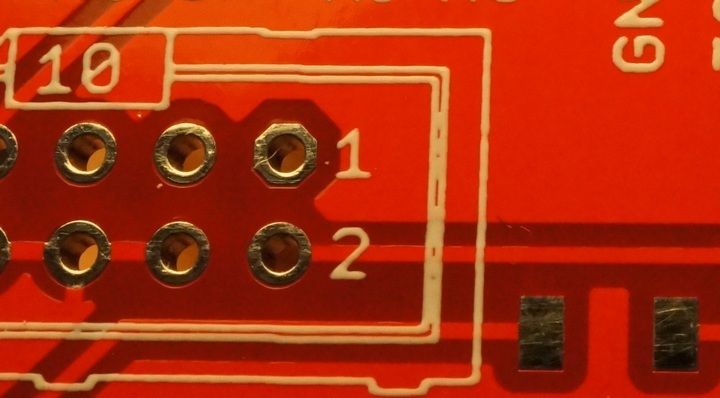

Шелкография хорошая, но бывает и лучше. Рисунок на мелких (очень мелких) деталях немного плывет и прерывается на тонких линиях. Тонкие линии слипаются или прерываются.

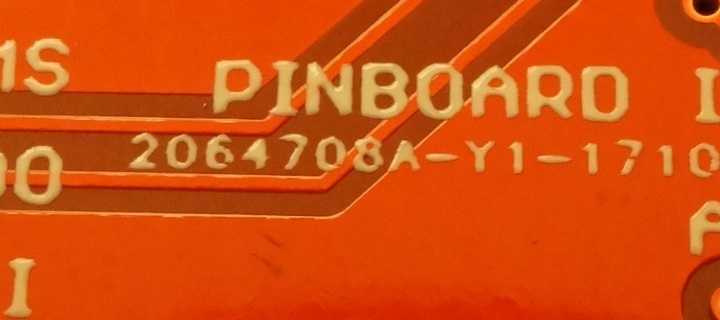

Минимальный читаемый текст имеет высоту около 0.8…1мм — номер который оставил производитель.

Совмещение шелкографии не идеальное, но очень хорошее. Сама шелкография держится хорошо, не отшелушивается, не сколупывается. Ацетоном не смывается и вообще я не смог у себя найти никакого растворителя который бы ее взял.

Диаметр отверстий четко выдержан. Для меня это было важно, т.к. я проектировал отверстия такие, чтобы PLS штыри в них входили с небольшим усилием и при монтаже удерживались силой трения. Чуть толще лужение или несовпадение отверстий и штыри придется вбивать. Чуть больше — они будут выпадать. Тут же все идеально, в точности как и задумывалось. Причем я не подбирал диаметр под этого производителя. К слову, у Резонита, например, лужение толще и штыри приходилось вставлять с значительным усилием.

На плате образовался посторонний номер. В нем дата изготовления, код заказа из магазина и еще какое то число.

Вначале мне показалось, что электротеста не было. На плате я не увидел точек от щупов. Но сильно приглядевшись, понял что на JLCPCB, в отличии от EasyEDA, просто используются другие щупы, у них отпечаток в виде едва заметной тонкой царапинки, а не отчетливого тычка иголки.

К слову, буквально, месяц назад, для одного из заказчиков делали платы в Резоните. За заказ площадью 28дм. Две стороны, с маской, но без шелкографии. Сделали по минимальному дешману. Решили что так проще и быстрей.
13 октября я сгрузил им гербер файлы. Это была пятница. Только в понедельник они передали их в Екатеринбургское подразделение и выставили счет, который был молниеносно оплачен. Дальше делали несколько дней и только 19, в четверг, они попали в руки курьеров. На курьерских улитках их везли еще несколько дней, и только 25 числа они были у нас в руках. Две недели! Суммарно вышло 18415,18 с НДС или 657р за дециметр. Без шелгографии, напомню. Качество без нареканий.

В общем, я для себя выводы сделал. Если надо срочно платы, то только Китай+DHL. У китайцев только один выходной — их эпичный Новый Год. В остальное время они ебашат без выходных и праздников. У нас же уже в пятницу после обеда всем на все похеру, четверг это почти пятница. Выходные, вечные праздники и с такими темпами глядишь за две недели суммарными усилиями родится то, что по хорошему делается за пять дней. Еще и дороже в два три раза выходит.

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

190 thoughts on “Заказ плат в JLCPCB”

Можна подробнее про «свой CAM файл для EagleCAD который делает правильную выгрузку сразу и одной кнопкой.»

Эх, заказал я у них две недели назад платки. Все 2 недели статус «in production». Тупят, однако.

А что техпод говорит? Это ненормальный срок. Номер заказа можешь сказать?

А я в техподдержку не обращался ещё. Спасибо за идею)
В заказе у меня две платы.
P.S. Почему-то в инвойсе есть Shipping Address, но нет Billing. В настройках аккаунта вообще адресов нет. В общем, в техподдержку напишу.

А там все не просто. Профиль там заводится в EasyEDA (passport ихний) и оттуда же все берутся данные. Т.е. централизация ногами растет оттуда.

Написал в техподдержку, сегодня ответили. В ответе прислали трек, платы уже 4 дня как в пути. А на сайте всё так же «in production».

Да, сайт у них глючный какой-то.

Получил несколько дней назад платы. Блин, а выглядит неплохо, ровное лужение и шёлк не уехал, как у seeedstudio. Ещё бы сайт не глючил))

Я сегодня ещё раз заказ делал. Сайт уже не глючил с загрузкой и даже сам герберы определил и показал их в виде собранной платы.

Кстати, у них ещё есть сайт с деталями lcsc.com. Не пробовал? Я вот думаю в скором времени попробовать, а то Элитан перестали с физлицами работать, а собирать детали на али, а потом получать десяток мелких пакетов — неудобно+левак бывает. Хотя есть ещё mouser.com, у них в Питере представительство, вроде.

Нет, ещё не пробовал.

Заказал в начале января ещё раз платы — теперь их не узнать. Статус на сайте стал адекватен и в точности отображать состояние заказа. Плюс скорость — 4 января я разместил заказ, сегодня(19 января) платы уже у меня, итого 2 недели.

Какая толщина фольги при параметре 1oz ?

1oz = 35мкм ну и остальное кратно.

Я на форуме тему заводил про них, тупят они сильно с обновлениями статусов на сайте и в итоге было два заказа и с обоими налажали. Открыл диспут в PayPal за оба заказа вернули бабки. Так что по мне лучше пару баксов доплатить и заказать через EasyEDA. Там все четко.

Вот что странно, контора то одна. Логин единый даже на сайтах и еда шлёт платы в коробках с логотипом jlc.

А платы так и не приехали?

Платы приехали, но в одном заказе не сделали панелизацию, прислали просто 10 плат вместо 90 (3х3 на панели) хотя в ордере четко видно что я указывал панель.
А во втором заказе сделали не того цвета маску и прислали вместо 10 плат всего пять.

Требуй возмещения. Если будут мазаться пиши мне. Попинаю их со своей стороны.

Спасибо, деньги они вернули в полном объеме, за что, конечно благодарность им (хотя я в споре требовал только часть).
Но все же, как говорится, осадочек остался.
Сейчас уже у меня созрели еще заказы, попробую еще раз заказать у них, но ответственный закажу в EasyEDA.
А не подскажешь, где лучше заказывать платы больше чем 10*10?

Честно говоря они вышли в «тираж» и косячат все больше и больше. Вместо 10 за 2уе — делают 5 и если указал v фрезировку -то требуют доплаты. Короче Начали за здравие — закончили за упокой.

То была акция за первый вход. А за фрезеровку у них всегда была доплата. Собственно как и у всех. Это не косяк, а бизнес. В убыток себе работать никто не будет. Косяк это когда качество говно, сроки проябывают или слои путают. Вот это косяк. Но тут все ровно.

Заказывал в JLCPCB платы, пришли в течении месяца с момента передачи гербер, трек отслеживался, качество хорошее. Брал 5 плат размером 40х65 прислали 6, стоимость доставки до Минска 10 уе, общая сумма 12

А кнопка не появляется,а выскакивает регистрация.
Что то дальше регистрации не пускает.

Все заработало.Нужно время для того,чтобы регистрация прошла.

Заказал платы. Деньги сняли.Молчат. Значит все правильно и ушло в работу? Ждем с.

А что в статусе заказа? Если продюсед, то ушли в работу. Будут тупить дольше 4 дней пиши в техпод. У них 4 дня срок изготовления предельный. Будет динамить техпод пиши мне, я Шери на мозги покапаю.

Добрый день. Заказал 13го числа платы. Y5-2254300A; Y2-2254300A; Y1-2254300A доставка DHL. Статус «in production» c 14го числа. Тех поддержка динамит. Может поможете?
С ув. Дмитрий

Спасибо. Тех поддержка ответила: сайт тупил + не могли найти мой индекс в базе DHL. Как приедут платы отпишусь о качестве.

И о сроках не забудьте. Это тоже критерий качества.

Итого от момента заказа до отправки 9 дней. Доставка 3 суток до Алматы. В Караганду была погода не летная поэтому +3 суток Алтматы — Караганда. Качество очень хорошее. (15 дней Заказ-В руки).

Обычная почтовая доставка?

Our customer support has already informed your partner to deal with custom value problem twice. Pls inform your partner to check the email from JLCPCB support then his goods could be shipped as soon as possible,

Таков ответ. Говорит дважды вам писали, что у них проблемы какие то возникли с заказом.

А номер заказа должны были прислать в почту,я так понимаю? Или он должен был на сайте сразу после оплаты появиться?
Что то в почту ничего не приходило. Я долго боролся с сайтом,чтобы зарегистрироваться.
Не сообразил сразу,что на регистрацию надо время. Они могут посмотреть по моему имени регистрации наличие заказа,хотя бы?

Нашел
Shipped Process
Заказ от 21 -11 2017
Ждем.

Как приедет поделись результатом. Сроками ,фотками ,общим впечатлением. Интересно знать независимую оценку.

Зайти в раздел ACCOUNT и далее
My Order/Order History
Там есть номер заказа и его состояние,включая трек.
Написал это для таких же начинающих,как и я.
Трек есть. Буду ловить.

Насчёт zip’а есть такой момент, тоже сталкивался. Попробуй степень сжатия поставить Normal. При степени сжатия выше, не все тулзы могут распаковать.

Судя по отзывам очень как то хреново сайт работает, лажают и так далее. Не хочу там, останусь с SeeedStudio. Там за 5 лет у меня с ними все четко.

Сейчас у них акция, доставка бесплатно. У меня со статусом такая же ерунда, не меняется неделю.

А у меня тоже вопрос. Что китайцы берут за сборку (запайку) комплектухи? Могут ли они собрать комплектуху сами или надо самому им отправлять? Вообще, есть такая возможность?

В Новосибе такая опция есть.

Надо узнать этот вопрос, как вообще происходит сборка. Seed studio вроде делает. А вот эти хз. Хотя по идее должны.

Не узнали про сборку ?
Просто скоро будет необходимость заказывать платы, а хотелось бы сразу плату и сборку.

Фрагмент сообщений о пересылке плат.

Покинуло сортировочный центр
10 декабря 2017, 22:52 102975, Шарапово
Передано в доставку по России
10 декабря 2017, 22:52 102976, Шарапово
Выпущено таможней
10 декабря 2017, 14:40 102976, Шарапово
Прием на таможню
10 декабря 2017, 14:39 102976, Шарапово
Прошло регистрацию
10 декабря 2017, 14:34 102976, Шарапово
Прибыло в сортировочный центр
10 декабря 2017, 13:55 102975, Шарапово
Прибыло на территорию России
10 декабря 2017, 13:55 102976, Шарапово

Похоже,что платы вообще не проверяются таможней.

Получил свои платы.
Заказывал 21.11. С 23.11 по сегодняшний день шли. Доволен,как слон. Качество понравилось. Очень ровное лужение площадок. У нас на заводе делали хуже. Шелкографию не делал. А про то,что у нас за 10штук просят 4500р,а эти ребята сделали за 120р. А срок почти такой же. Ди-отдельное спасибо за наводку.

А чего шелкуху не делал? Бесплатно же.

Да не надо было. Не до бантиков пока. Хотелось просто попробовать,как все это будет. Теперь многое понятно,можно и украшениями заняться.

Здравствуйте
Никогда не заказывал изготовление плат на производстве, но желание попробовать присутствовало и сейчас под такую акцию грех не попробовать.
Кто готов ответить мне, нубу, на пару простых вопросов (а в идеале глянуть на мой файл печатки и оценить всё ли там верно)? Собственно вопросы:
1) Главный вопрос над которым я туплю — как должны быть расположены выводы деталей со стороны дорожек (нижний слой меди. Он же Ф2 в спринтлайоут) — заркально реальному расположению выводов детали или же нет?
2) Как указать фрезеровку/проточку платы когда на одной плате 100*100 у меня расположено несколько отдельных плат меньшего размера?
3) Допускается ли пересечение шелкографии от различных элементов?

Спринт лайоут это одна сплошная боль. Там через жопу все компоненты сделаны.

1) Все НЕ ЗЕРКАЛЬНО. Просто указываешь какой слой у тебя какой в имени файла TopCopper, BottomCopper, TopMask, TopSilk и так далее. Ф2 в спринте это фрезеровка вообщет.
2) плата должна быть одна в файле. А в самом заказе указываешь количество.
3) Да, без проблем. А вот на пады шелкография заходить не должна.

Я заказывал свои платы, сделанные в Спринте. Все сделано нормально. Каждый слой выводится в свой гербер без всякого зеркалирования. Хорошо,когда в каждом слое есть какая-нибудь понятная надпись. Тогда при производстве сразу видно,что все правильно.

Чтобы окончательно убедиться, что я всё правильно понял продемонстрирую на картинке, а вы скажите правильно или нет))

Неправильно все :))))
То что у вас bottom copper это судя по корпусу микросхемы top copper

top mask это на самом деле top silk
bottom mask это вообще не пойми в каком слое вообще. Говорю же у вас в слоях полная неразбериха вы разберитесь где у вас верх, а где низ. Маска это не маркировка, а то, что оголяет площадки от меди. В спринт лайоуте выводится в гербера отдельно от всего.

А как данная платоизготовительная контора дружит сo Sprint Layout? при скармливании гербера спролили про дриллинг мап, а его нет. Поставил игнор. Есть вообще способ в Sprint Layout замутить этот самый дриллинг?

файл — экспорт — данные отверстий

Юзаю pcbWay, нравиться, что при оплате через Али часть комиссии кэшбэком возвращается.
ePacket приезжает за 2-3 недели, один раз летом приехало за неделю, но это вероятно тупо спад летний по заказам.
Не понял при пользовании этой конторой есть ли какая комиссия при оплате, тупо плачу через их сайт без всяких комиссий ?
Какой диаметр для PSL чтобы не выпадало ? Одно время под Резонит подбирали, сейчас с китайцами никак не подберу все выпадают

В Eagle в библиотеке SparkFun-Connectors есть дырки, которые называются CONN_*LOCK, и в них из-за небольшого смещения не выпадает вне зависимости от диаметра дырок, которые вам сделает производитель.

Заказал еще платы. Запаковал RARом-не прошло.
А вот ZIP даже размеры плат вставил в заказ.Ждем.

Халява не прошла хотел на один лист 2 платы воткнуть — не проканало.
Первый десяток 10 плат размерами 61х41мм сделают за 2 $. Причем на маленький лист влезло бы и 15 штук, но за 15 ценник получается сильно больше. Второй десяток — платы сенсоров протечки, 75х 59 — обойдуться уже в 5$. За доставку насчитали еще 11 с копейками. Короче за 1200 руб мне приедут 20 плат — что прямо таки замечательно. PS пришлось правда немного ручками пошаманить, чтобы убрать маску с верхней стороны сенсора протечки, ибо она там как зайцу стоп сигнал (сгенерировал Board.gbr и переименовал его TopMask.gbr) скормил их вьюверу — красота, все прошло.

Пришли еще платки. А как фото выложить ?

А к то мне подскажет про такую ситуацию: как отменить ошибочный заказ?

Если не оплачен, то забей. А если оплачен, то срочно пиши в техпод если он еще не ушел в производство, то может быть отменят.

дело в том что что по ошибке выбрал доставку DHL,бабло списали в полном объёме — сразу отписал в ТП, но пока не ответили

Весь вопрос вернут ли бабло за доставку, тк сам заказ копеечный и многократно меньше стоимости доставки

Подскажите, можно ли сделать фрезеровку на плате?
Например скругленные углы или прямые прорези?
Как это нужно оформить в проекте?

Отдельным слоем. Назвать его Dimension. Если нужны просто прорези, скажем под детали какие-то. То слой Milling для этого предназначен.

А сколько стоит фрезеровка? На страничке заказа такой опции нет, но подозреваю, что если плата будет с круглым контуром, то они сделают круглую. Или это не добавляет стоимости?

И второй вопрос — как будет выглядеть панель с круглыми платами? Они сделают «мостики» (как они, кстати, правильно называются?) и скрайб или это нужно указывать отдельно? Это в том случае, если я захочу отдать панель с платами на автомонтаж, а разделять буду руками.

Я сделал как посоветовали, в файле Dimension.grb все отверстия и границу платы.
Просмотрщик на jlcpcb правильно нарисовал плату, с отверстиями и вырезами. Ее уже сделали, жду посылку.
Это было бесплатно.

Обязательно покажите нам потом что придет.

Сделали все точно как задумано.
Изготовили за 2 дня. Доставка за 10 дней.

Здравствуйте! При заказе указал доставку DHL вместо обычной почты. Скажите, как отменить заказ или изменить стоимость доставки? Жаба душит платить лишние 33 бакса
Номер заказа: Y3-2170574A
Заранее спасибо.

Пишите там в техподдержку. Думаю можно решить.

В поддержку написал, молчат (в easyEda отвечали быстро, тут — похоже не очень). Есть ли вариант написать кому-то из поддержки напрямую, чтобы успеть решить вопрос до отправки заказа? Судя по комментам, у Вас есть возможность контактировать с ними напрямую. Заранее спасибо за помощь.

Ну я Шери чирканул письмо, правда не знаю как скоро на него она ответит.

Докладываю: все получилось. Поддержка согласилась сменить доставку и вернуть разницу в стоимости доставки. В итоге заказ отправили вчера, а деньги вернулись на карту сегодня. Правда, после достижения договоренности, пару раз еще черканул в поддержку, чтобы не забыли По сайту: поддержка ответила, что не может сменить даные заказа на сайте, так что связь офиса и сайта не 100%-ая.
DI HALT, еще раз спасибо.

И я попробовал заказать. 2 слоя, 10 плат 98х98.
Уточнил в техподдержке, правильно ли распознался слой фрезеровки
(в плате сложный контур, изолированные зоны, на плате два проекта).
Отменили заказ — «попросили» указать «Different design = 4».
Заказ сразу подорожал (2 -> 24$). Так как это все равно меньше чем насчитал калькулятор резонита — оставил как есть. Но осадочек остался.

Вам повезло. Когда я попросил, сразу после заказа, сменить гербера (нашел маленькую ошибку) поддержка ответила через 2 дня: Ваш заказ готов и сменить гербера уже невозможно:)

«Везения» нет никакого.
Герберы те же самые. За 2$ делать отказались, сказали что в проекте 4 платы. (На самом деле две).
За 10$ — отказались (Different design = 2). Причем в почту расписал что это и зачем.
Итого сделали за 26$ (Different design = 4), пакет уже едет.

Короче, надо иметь в виду: если нужно сделать изолированную область с нормальным расстоянием по поверхности — придется доплатить — Китайцы считают любую такую фрезеровку как «тут у тебя другая плата».

У меня две платы на одной заготовке толщиной 2 мм
(минимальный заказ для такой толщины = 67 $),
ПП разделены прямыми фрезерованными пазами 25*2 мм.
Дополнительно денег не просили

У меня в проекте было 3 платы. С фрезеровкой, но простой.
Их сделали за $2.

Не могу разобраться — заказ сделал 50 плат на 28уе вместе с доставкой. Оплатил, деньги ушли, а у них в статусе заказа — «выставлен счет». Как долго ждать с момента оплаты до проверки и запуска в производство?

Напиши в техпод. Они обычно отвечают быстро. По идее оно за день два меняется. А вообще сайт глючноват и статусы могут тупить.

Уважавемый DI HALT.
Как надо правильно оформить герберы, чтобы на плате сделали внутренние вырезы?
Поймут ли они, если расширение гербера с мехобработкой будет .GML?Так другие китайцы , с которыми уже работал просят обзывать слой с контуром. Заранее спасибо за ответ.

Точно не знаю Но я бы сделал их в Dimension чтобы вырезы там все были отображены. Тип расширения похоже вообще не важен, т.к. они смотрят на структуру файла обычно. Ну и никогда не мешает приложить 3Д модель платы в виде картинки. Тогда все вопросы у их технолога сами отпадут. Вообще там работает предпросмотр.

В механическом слое (в том же, в котором указан контур платы) тонкой линией (я делаю 0.05мм) указать край выреза. Желательно на расстоянии не менее 0,5мм от нее — вскрыть маску.
Иначе при мех обработке маску может сколоть.
В почту в тех поддержку отправить фотку того, что должно получиться, либо (лучше даже) чертеж платы с выноской — указать вырез и его размеры.

Здравствуйте , никто не делал прорези в платах доя изоляции цепей 220 от низковольтной части? Я делаю solid region на слое с контурной обрезкой, но при выводе просмотра скрипт ругается что низзя так резать… А оч хотелось бы изолировать цепи воздушным промежутком…
Спасибо!

Попробуй сделать не солид регион, а контур.

Уважавемый DI HALT, не могли бы Вы поинтересоваться, на какой стадии мой заказ
платы makw_P7 -500 шт. 71х125
Order Number:P7-2299340A
На сайте висит с понедельника , что застряли на стадии финальной инспекции. что ненормально.Надеюсь, что просто сбой системы отображения производства.
С вырезами(это на других платах, которые уже получил)) проблем не возникло благодаря Вашему совету. (В пояснении к работе ещё только словами написал , что плата имеет 3 внутренних выреза.)
Качество оцениваю у данной фабрики выше среднего, в том числе и по сеткографии( у меня лучше, чем на фото Вашем сделали- наверно они отладили техпроцесс)
С китайскими изготовилелями работаю уже лет 10. Если всё будет впорядке. планирую перевести на них весь свой ассортимент изделий
Заранее благодарю за Вашу помошь

Attention please, the minimum drill size is out of our capability, your order may be canceled
Can not identify the drill count
Что значат эти ошибки при просмотре на ихнем сайте ?
У меня минимальные отверстия 0,5мм

Ну английским же по белому написано, что минимальный диаметр отверстия вне их возможностей. Заказ может быть отменен. Т.е. не умеют они сверлить 0.5мм отверстия.

Прогони свою плату DRC- контролем.Обычно китайцы без проблем делают сверление 0.5. Но наверно есть какие-то артефакты, неидентифицированые свёрла. Посмотри вручную в редакторе сверловочный файл, попробуй комплект файлов платы загрузить в САМ350 и там вылавливай ошибку.

Загружаю платы, а на сайте подменяются слои и выглядит все не так как надо, вместо silkscreen_top закачался copper_bottom. Самое странное что заказ уже 8—й по счету, до этого все было нормально, и файлы грузились и заказы получил.

Целый день не могу у них заказать !Загружаю гербера доходит до 44-46% загрузка и срыв ,далее секунды 1.5 открываются окна чтобы посмотреть платы и пропадают .За весь день отправил уже 19 попыток и бестолку .Пытался у них на сайте открыть гербера тоже крутит загрузка и толку ноль .Кнопка оплаты не работает и нет подтверждений .Пробовал и разными архиваторами паковать такая же ситуация .Хотел заказать на PCBWya так там цена взлетела более чем в три раза .Короче если нихрена не выйдет придеца искать производителей в у нас в РФ .Плат надо более 20 а самому травить сума сойдешь .!

Сайт у них глючный, да. Попробуй на EasyEDA сделать то же самое. Это та же контора, но этот сайт работает намного лучше. Цены тоже не должны отличаться. Можно еще в техподдержку написать, да прямо туда в почту им сгрузить герберы. Там сидят адекватные люди, идут навстречу.

DI HALT спасибо !Если получится тогда отпишусь.

Доброго дня
а с монтажом SMD компонентов (резисторы конденсаторы микросхемы) у них можно заказать?

Вот не знаю, вроде бы да. Но это надо уточнять.

а вообще монтаж smd в Китае заказывали (в других компаниях)?

Я нет. На моих тиражах проще иметь своих монтажников.

т.е. я правильно понял, что при мелкой партии дорого будет заказывать в Китае?

Тут понятие «дорого» у каждого свое. Мелкие партии всегда дорогие. Где бы вы их не делали. Другое дело, что я, например, знаю как сделать свою партию своих устройств себе же дешевле чем я это сделал бы в Китае. Вы, может быть, нет и вам дешевле будет сделать там. Тут миллион нюансов зависящих от специфики изделия.

DI HALT спасибо за ответ
Совет не пихать в одну панель это только для разнородных плат?
а если идентичные 5х5см (ну или с небольшими модификациями)
1. можно запихнуть в 10х10см ?
2. нужно делать гербер в котором 4шт. платы ?
или они сами разместят?

Не совсем понял что вы хотите. Разместить пять маленьких плат, в плашку 10 на 10, чтобы они прошли как один заказ?

4 маленьких платы в плашку 10х10

Тут только разместить их на один гербер файл, плюс добавить слой фрезеровки, который бы их разделил, оставив мостки для перекусывания. Такое может помочь. Но слой Dimension должен накрывать всех четверых одним контуром. Чтобы это была как бы одна плата, но с разрезами. Иначе это будет 4 разных заказа. Т.к. таких хитрованов там полно и они с ними борются.

а если вместо фрезеровки скрайбирование?
или тогда как отдельные платы посчитают?

Добрый день. Третий день пытаюсь заказать у них платы.
Это второй заказ. Прошлый раз все было легко и просто.
Платы приехали нормально, качество устроило.
Сейчас, после проверки технологом, китайцы присылают сообщение:

Hello Sir, Many thanks for your order, but sorry to bother you that we have cancelled your order 2365811A y12. In your order, the panel dimensions is too narrow,sow cannot make that for you. The minimum panel dimensions that we can do is 70*70mm. Could you please check and fix ? We have cancelled order and your payment bill, so you can place new order with the correct file Thanks

Это уже третья попытка.
Dimension: 44mm*119mm
PCB Qty: 30

Не понимаю, чего от меня хотят.
Система гербер кушает нормально, размеры платы определяются верно. Гербер подготовлен по Вашим советам.

Говорят же английским по белому, что панели у вас слишком узкие. Отключите панелизацию и заказ должен пройти.

Благодарю за ответ, но..
В заказе стоит Panel By JLCPCB: No
Вы это имели в виду?

Эта плата размером 44mm*119mm (на самом деле 4 одинаковых платки 44х29 мм склеены столбиком, чтоб монтажить было удобнее).
Плату размером 41mm*82mm (3 одинаковых 41х27 в столбике ) в этом же заказе приняли нормально.
Можно ли как то явно указать что нужно скрайбление а не фрезеровка?
Спасибо.

А итоговый размер платы какой определяется? Как одна узкая или как пачка из четырёх?

Определяется как пачка 44mm*119mm

Хм, так если там 4 платы слеплены, то должно получиться как

Попробуй лучше загрузить один экземпляр платы и включить панелизацию.

JLCPCB+DHL
Вот уже 2 заказ отправляют только после письма на сапорт. Платы готовы 26 июня 2018, но отправить их никак.
Sorry for the delay due to our weekend .
I asked my 3rd part to send out asap .

Неудачно попал на выходные похоже.

Видимо совсем не удачно 2 раз. Со сроками — беда. 23 июня оплатил — еще не отправили. Трек дали 26 июня RS284180415DE. 2 июля написал в поддержку — говорят «сейчас отправим». Может действительно в Китаее сейчас праздники или выходные, но гугл утверждает, что дни рабочие.

Есть вопрос, может кто подскажет? Интересует изготовление плат на аллюминиевой подложке.

У меня два заказа были сделаны в прошлом месяце. Оба где то числа 15 уже отправлены, один даже дошел почти. Где то под москвой чалится.

Добрый день !
Подскажите что я не так делаю .
There might be a problem with the gerber files . Due to the possibility of order cancellation, only «Review Before Payment» method is supported.
После загрузки гербер файлов , и дальше заказ не оформляется .

Какая то проблема с вашими гербер файлами. Пишут, что могут принять заказ только после ревью специалистом, там при заказе есть выбор оплатить сразу или отправить на анализ спецам. Анализ дольше, но зато они скажут что не так. Скорей всего вы выпали из их технорм. Или файл у вас битый.

Так , третей день уже так .

Тогда пиши в техпод. Они вполне себе бодро отвечают. Спроси что не так с заказом.

Что-то с сайтом случилось. Не грузит герберы.
И еще: раньше цена стояла USD$2.00 справа, сейчас USD$0.00.

Может какая-нибудь акция? А может и глюк. Сайт у них гонит очень сильно.

Выше спрашивали про сайт с деталями lcsc.com
поделюсь
заказал плату в jlcpcb.com, перешел по ссылке на lcsc.com
на первый заказ дают купон 10$ (не зависимо от суммы покупки)
при заказе менее 15$ добавляют 3$ к стоимости
при выборе доставке выбрать типа «отправить вместе с платой»
+1$ за увеличение веса при доставке

Итого: собрал деталей на $15.59
купон -$10
FREIGHT +$1
оплатил $6.59(USD)

А как идет привязка деталей к плате? Т.е. у тебя уже висел заказ с печатками и ты полез на lscs и оно привязалось к последнему заказу?

Детальки и платы получил. купонов на 10$ уже нет только на 6$. и то только для первого заказа

А разве DHL доставляют физлицам в Россию? Или ты делал доставку на свое ИП какое-нибудь?

Я в поле компания просто написал easyelectronics и прокатило а тут никто вопросов и не задавал. Принёс и отдал под паспорт.

Я когда получал DHL`ом оформлял доставку на универ, т.к. на физлиц не отправляют
так пришлось письмо составлять хоть и шаблонное, а попало на выходные, таможня не работает
да и выходные DHL не работает
сейчас пробую EMSом

DHL не работает с физическими лицами с 2010 года, (для физических лиц доставляют только из интернет магазинов с которыми у них договор на предоставление брокерских услуг, JLCPCB таким магазином не является). Соответственно доставку можно оформить только на организацию или ИП, так как по другому DHL не сможет провести таможенное оформление и отправит ваш заказ обратно китайцам. Так что очень удивительно, что вы смогли заставить DHL расторжимость груз как для физического лица.

Вот меня это самого удивляет. Я просто писал название организации easyelectronics.ru или dihalt.ru и … все приходило в лучшем виде. И проворачивал этот трюк уже несколько раз. И не только я.

Так и есть. Само привязалось.

DI HALT, помоги. Размещаю заказ в JLCPCB, но не проходит аудит, пишут: Проверка аудита не удалась:
Привет, извините за то, что мы не можем сделать плату для вас, так как в файле нет нижней маски припоя.

Специально перепроверил, все есть, ихний вьювер плату открывает (плата из под Топора), все пучком. Написал в ТП, но письма возвращаются обратно. Че делать.

Может они имена не поняли? Такое там бывает. У меня слои по другому называются

bottom_mask.gbr
bottom_metal.gbr
Dimensions.gbr
drill.txt
top_mask.gbr
top_metal.gbr

И все прокатывает на ура.

ЕЩе в Gerbv ваши файлы нормально открываются?

я по другому расширения слоёв обозначаю:
TOP—top (верхний слой)
BOT—bot (нижний слой)
TMASK—top mask (маска верхнего слоя)
BMASK—bot mask (маска нижнего слоя)
BRD—board (плата)
DRIL—drill (свёрла или программа сверления)

Хотел бы поделиться впечатлением. Повелся я на предложение 5 плат за 2$. Сделал первый пробный заказ 10шт за 5$ и тут при заказе мне дают скидку аж 7$, итого доставка обошлась бы мне 1.5$. Ну я конечно обрадовался, что удастся протестировать качество плат и доставка этого пробного теста почти ничего не стоит. Оплатил. Отменили заказ и вернули 6.5$. Причина: на плате есть три участка фрезерования, где толщина перемычки из текстолита 1мм, а надо прям минимум 3мм. Странно, ну да ладно. Переделал эти три места, сделал ширину 3мм, сотрудница подтвердила, что теперь плата СООТВЕТСТВУЕТ их требованиям. НО! Заказ то уже не первый получается :))) В общем насчитали мне полную стоимость, что меня конечно не обрадовало, т.к. я уже настроился на «халяву». Я написал, что готов заплатить ровно столько, сколько они выставили в первый раз, они пообещали после полной оплаты вернуть дисконт. Думали, думали, удалил я оба заказа и потом решили, что можно создать новый (типа «счетчик» заказов они обнулили). Создал, но не оплатил (там есть вариант: сначала аудит платы, а потом при одобрении уже оплата). Отменили заказ. Причина в цвете шелкографии, я сам даже не понял что они хотели. КАЖДЫЙ РАЗ ИЗВИНЯЛИСЬ, такие вежливые ребята… Попросили снова создать заказ. Ок, создал, оплатил, в комментарии указал какой цвет маски нужен (белый) и цвет шелкографии (черный), там же указал, что уже третий раз пытаюсь заказать. Отказали. Причина: нужно доплатить 8$, т.к. моя плата содержит несколько плат для разных проектов :))) Я объяснил им, что плата состоит из двух частей, т.к. корпус маленький и одна плата устанавливается над другой платой на стойках, там даже видно что платы по форме почти идентичны и есть четыре больших отверстия, совпадающих «на просвет», если платы положить друг на друга после разламыванися. Сказали, что не смотря на мои объяснения они могут только отменить заказ и вернуть деньги снова. Еще и выразили надежду на ПОНИМАНИЕ))) Какое нах.. понимание, написал мы что не хочу с ними работать и все. Вот такая хе…я. Так что господа китайцы выдумывают несуществующие скидки, чтобы заманить народ, а потом все равно выжимают лишнее. Всем советую подумать, а нужно ли вам такое отношение и долгосрочное сотрудничество с по сути жуликами. Я, например, начитавшись о хорошем качестве продукции jlcpcb был рад этой «находке» и хотел после тестовой платы заказывать партии плат для бизнеса, хорошо что сначала сунул им для теста простейшую платку. Выводы делайте сами, удачи!

Вы хотели многосоставную плату с нестандартной (не зеленой ) маской и шёлком и нахаляву. Так не бывает. Чтобы попасть под акцию плата должна быть одна и маска зелёная с белым шёлком. Тогда они ваш заказ скомбинируют в кучу других похожих и выгодно будет всем.

Плата не многосоставная, она детских размеров 76х100мм, разделена ровно пополам, между половинками есть перемычки шириной 3мм. Обе платы идут для одного устройства и по платам это видно. А по поводу, что должно быть именно «маска зеленая с белым шелком» — это ваше личное наблюдение, видимо, т.к. на их сайте при задании параметров заказа/платы об этом ни слова нет и стоимость при выборе белой маски не изменялась автоматически. Вам видать нравится с ними работать, отзывы про них положительные пишите. Ну и работайте. А я реальный опыт изложил, могу номера всех трех заказов одной и той же платы назвать. (пожелание админам easyelectronics — вы хоть сделайте уведомление пользователя о том, что его комментарий размещен или находится на модерации, а то страница после добавления коммента обновляется, но ни коммента ни каких-либо уведомлений не появляется, так что я не специально тут намусорил три по сути идентичных комментария)

Физически то это будут две платы? Они буду ломаться по этим перемычкам?

Форме указан параметр заказа «Different Design». В форме не указан параметр типа «Different Boards». Так вот моя плата хоть и разламывается пополам (мной самостоятельно после изготовления), но обе половинки потом используются в одном дезигне, по вашему «The Same Design». Ферштейн? Я думаю мой отзыв исчерпывающий и заниматься буквоедством и пытаться натянуть на китайцев ангельскую маску не стоит. Кому надо тот поймет мой отзыв именно так, как он изложен. Ну а кто-то по-своему.. Удачи уже желал

В данном случае не важно в одном это устройстве или в двух. Две платы это две платы как их не назови. Можете попытаться заказать в любой другой конторе. Вас точно также обломают. Вы бы для приличия хоть фейковые дорожки по этим перемычкам пустили. Ну типа что это одна плата, просто конструктив уж такой. А вы совсем уж наивно

Вы ошибаетесь. Я думал это сделать. Просто я не жулик, и не пытаюсь лепить фейковые дорожки, которые очевидно приляпаны «для вида». И скидки для своих клиентов я не выдумываю. Такой уж характер. А еще каждому человеку выделен судьбой определенный промежуток времени и трата этого времени впустую вызывает у меня желание укоротить что-нибудь человеку в ответ. Поэтому я не пожалел еще немного времени на этот отзыв, который абсолютно реален.

Нет, абсолютно точно это не две платы. Физически это одна пластина на выходе производства. Это не две пластины. На счет наивности — я бы поспорил. Скорее это честность и прямота без лишней фальши.

На выходе производства это лист два на два метра, поделенный на платы разных заказчиков. Вот вы пытаетесь тут юридическим буквоедством (дезигн это, дескать, не борд. Хотя контора производящая только платы под дезигном ничего кроме борды понимать не может) что-то выжулить. Не выйдет, там тоже не дураки сидят и если видят в заказе явно две платы которые пытаются пропихнуть по цене одной, то вежливо таких хитрованов обламывают.

Ахаха.. смешно. Я изложил то, что было. Вы видать пропитались от этих жуликов некой фальш-идеологией. Я вообще не хитрил, даже в мыслях не было. У меня схема умещается на одном листике А4, там компонентов кот наплакал, развел ее за день. Но некоторые компоненты большие, ну не лезут они на одну плату размерами 76х50, ну никак. Вот я и разделил схему на две части, в чем хитрость то моя? :))))) Смешно вас читать, вы такой же как и эти прохиндеи и крохоборы Абсолютно точно вам говорю. Я ничего не потерял, кроме своего времени, я специально создал простенькую платку и она никакого отношения к бизнесу не имеет. Изначально был смысл протестировать сервис jlcpcb и тест провален с грохотом. Что-то как-то в первые две попытки никто из jlcpcb не заикался о двух очевидно разделенных платах. Почему? Вам ответить или сами догоните?))) Наверное, все таки стоит ответить… Так вот и расширение перемычек и бредовая причина о цвете шелкографии и наконец последняя попытка — прозрение и идентификация (о Боже!) двух плат в одном гербере — это лишь поиск поводов для увеличения стоимости изготовления, а поводы искать велит маркетинговая стратегия руководства jlcpcb. Можете делать вид, что не поняли, но даже ваш, DI HALT, авторитет не может затмить очевидное жульничество и замануху наших китайский «партнеров» :)) Кстати, DI HALT, я встречал ваши публикации и проникся некоторым профессиональным уважением и лишь из-за вот этой вот статьи решил протестить jlcpcb. Теперь я вижу другую картину. Откланиваюсь, дальше время тратить точно не хочу.

За два бакса в JLC сделал и я тестовый заказ и много мои знакомых тоже. Вполне себе замануха рабочая. Да, китаезы всячески пытаются с этого съехать, да там полно условий мелким шрифтом на третьей странице внизу. Как и в любой промоакции. Но если не пытаться натянуть сову на глобус, то все вполне работает.

Попробуйте свой заказ сделать дешевле и с тем же качеством где-нибудь в другом месте. Напишите если удастся. Мы тоже радостно используем ваш опыт.

На выходе производства никакой не лист 2х2 метра! Лист, о котором вы говорите — это лишь промежуточная часть производственного процесса. Не путайте понятия. Выход производства — это физически разделенные заказы клиентов, и именуются они — готовая продукция. Вряд ли они созывают всех клиентов к себе и те сами выкалупывают из листа 2х2 каждый свои платки)))) В общем не запутывайте народ, плохо это для кармы

Тоже решил опробовать данный сервис, тк привлекла цена и качество, судя по обзорам и отзывам. На работе печатаемся в резоните, но печать для себя там дорого, ибо там ещё подготовка к производство дорогущая + та же доставка… А здесь достаточно демократичная стоимость 4-ех слойных плат 13$ при размере 50х50, которые в домашних условиях слишком много времени съедят + химией при металлизации надышишься ещё. А 4-ех слойки незаменимы либо при очень компактном монтаже, когда несколько цепей питания или желания попробовать приобщиться к bga. При заказе 2-ух слоек обратил внимание на то, что 2$ за 10шт распространяется только если плата ровно вписывается в 10х10см. При отклонении размеров либо фрезеровке краёв за 2$ изготовляют только 5 плат, а за 10 штук хотят уже 5$. При других размерах, например, 5 2-ух слойных плат 24х4 см обошлись в 7.3$. Ещё обратил внимание на то, что для мелких корпусов типа ttsop20 у stm8 они не делают маску между дорожками (судя по их просмотрщику), а на 4-ех слойке делают. По времени изготовления — укладываются в границы и 4-ёх слойную плату сделали за 4 дня. Ещё понравилось то, что во время изготовления плат если появилось желание добавить ещё одну, то можно значительно съеэномить, например, добавление +5 2-ух слойных плат прибавило к доставке около 1$.
Единственная странность — с момента отправки и появлении трек-номера прошло уже 2 дня, а он до сих пор не отслеживается…

С отправкой многие хитрят так. Дают тебе трек, т.к. у них с почтой договоренности и им выделают некую квоту из номерков трековых. Т.е. трек еще есть, а по факту посылка еще не отправлена. Ну и почта тоже не сразу их бьет, а только после сортировки первой.

Почти два года пользуюсь услугами этой конторы, как для работы, так и для личных целей. За это время общая сумма заказов составила примерно 70 000 рублей, заказано примерно 40 видов разных плат в количестве от 5 до 20 штук.
Постараюсь описать свои впечатления о конторе.
1. Цены — аналогичные заказы в России будут стоить в разы дороже. Была такая история — одна известная контора в г. Зеленоград за плату запросил 14 000 рублей за 1 плату, JLCPCB изготовила этот же заказ за примерно 5000, включая доставку и в количестве 5 плат. Платы размером менее 100*100 и со стандартными параметрами там действительно очень дешевы, стоимость может быть от 130 до 350 рублей. Цена будет зависит от параметров: формы, количества металлизированых отверстий, минимальных диаметров, расстояния между отверстиями, цвета маски, наличия иммерсионного золочения и т.п. В обще у них на сайте все расписано, хоть и не очень подробно.
2. Качество — без вопросов и нареканий. Платы делал разные, в том числе 4х послойные с препингом и рассчитанными по волновому сопротивлению дифф. парами. Размер от 2*3см до примерно размера А4. Делал платы с иммерсионным золочением и огромным количеством межслойных переходов для СВЧ (прототипы свч делали на FR4). Косяк был один раз — оказался один лишний межслойный переход, но это был полностью мой косяк, недосмотрел. иммерсионное золочение выглядит очень достойно. Надо учитывать, что на каждой плате они указывают свой уникальный код в слое шелка, но меня это не напрягает. Приятным моментом оказалось то, что они далают платы с расстоянием между отверстиями до 0,2мм, не все российские производители такие платы делают, требуют не менее 0,3мм. Шелк нормальный, даже QR коды читаются.
3. Сервис — два раза заказ отменяли, находя косяки (мои) в герберах. При этом они отменяю весь заказ и возвращают всю сумму, просят исправить и сделать заказ вновь. При этом они присылаю картинки, где кося — очень удобно. Не однократно общался с поддержкой, в общем то доволен, все решалось оперативно, но чувствуется языковой барьер: они похоже с китайского переводят на английский, я с английского на русский, ну и процесс обратный. Иногда тяжеловато понять о чем речь. Сложные платы лучше сначала отправлять на проверку, а потом оплачивать, так удобнее.
4. Недостатки — для меня недостаток только один — они не работают с юр. лицами из РФ (специально узнавал). Но цены, которые они предлагают, настолько нравятся руководству, что оно находит нал. на заказ плат.
5. Доставка — всегда заказываю самым дешевым вариантом — авиапочтой. Заказ почти всегда добирается за 2-3 недели. Иногда платам присваиваются трек номера, а отправка проходит только через 3 дня (самое долгое для этой доставки). Видимо набирают какое то количество и потом скопом отдают на почту. Один раз заказал доставку EMS, нужно было срочно, а получилось дольше, чем авиа почтой — 4 недели. 4 дня на изготовление, 6 дней платы ждали отправки, остальное время ушло на дорогу, так что больше не переплачиваю. Маленькие платы упаковывают в простые пакетики, а что побольше и по сложнее — в вакуумной пупырчатой пленке с силикогелем. Все складывают в коробку, которые частенько приходят чуть сдавленными, но это уже скорее к почте России.

Вот такой вот опыт — выводы делать вам! Лично я вполне доволен, и пока буду придерживаться этой конторы.

PS
Что касается нескольких плат в виде одной, предполагающей дальнейшее разделение. Тут ни один производитель на такое не пойдет — делать две и более платы, как одну. Вариантов два. Первый — сделать две отдельных платы — будет весьма не дорого. Второй — сделать мультиплекс с разделением перемычками или скрайбированием, эти варианты используют когда этого требует тех процесс монтажа. Если уж делается одна плата из двух, предполагающих дальнейшее разделение (например как платы Discavery с STM32), то придется за это чуть доплатить.

Куда Вы писали в поддержку?

Дополню от себя :
В принципе доволен, но делают «по деньгам». По мелочевке что то у них беру довольно давно, суммарно вышло тысяч на 15 наверно.
Шелкография попадается раз-через-раз, то принтерная, то трафаретная (принтерная с черной маски например — отваливается). Один раз прислали платы, где не была соблюдена параллельность сторон, одна была кривой а-ля экспонента. Скорее всего на краю листа была и при резке листы были согнуты. QA как то это пропустил.
Решился на мелкую партию с SMT сборкой, 50 штук суммарно на 106 вечнозеленых.
Собрали отлично, пайка чистая и ровная. Но тотально промахнулись с резкой. На всех 50 платах со всех 4х сторон рез не ровный (как будто были оставлены мостики) и заходит внутрь аутлайна на 1-2мм, в общем не сточишь напильником. Внешний вид изуродован
А так же проигнорировали метку, галку конфигуратора и комментарий касательно размещения их кода на плате (техническая возможность точно была, были прототипы у них же, где все ок). Влепили на самое видное место. В общем все 50 ушли в ящик — на коммерческий продукт не тянет, покупателям такое в руки не раздашь, стыдно.
Техподдержка конечно ответила и предложила 30% возмещения купонами, но теплее от этого не стало.
Резюмирую : JLCPCB для хобби. Какие то коммерческие продукты с ними запускать — слишком ненадежно.
Для себя вывел урок — плати только через пейпал. Возврат будет целиком и реальными деньгами, а не купонами.

Странно. Я у них суммарно уже тысяч на 50 наверное плат сделал. Ни разу ни к чему придраться нельзя было. У вас может платы сложной формы?

Мостики наверное это остатки их панелизации после сборки. То что зашло за аутлайн конечно косяк. А фотки есть?

50 собранных плат нормально таможню прошли?

Хитрых форм небыло, простые прямоугольники.

Да, это остатки панелизации. Не знал как правильно назвать. С смт получается всегда такая фигня у них будет?
Фотки сделаю.

Все 50 были завернуты в 1 коробку (единица 65х35, это миниатюрные bms на 15s для электросамокатов), по декларации просто 550гр электронных товаров. Таможня не нашла оснований досмотреть. Там параллельно от их же
Lcsc компонентов шло по 50шт транзисторов и всевозможных коннекторов — за них переживал больше) Они прям совсем коммерцией пахли. В целом, постоянно таскаю 18650 акб партиями по 89-100 шт + по мелочи электронику. На беседу вызвали один раз за 5 лет, и то как я понял случайно.

Там по моему можно разделение панели скрайбированием сделать. Тогда платы будут просто ломаться по подпилам. Без таких вот торчанок.

при использовании V-cut или под другим названием скрайбинг, или под другим названием Board Cutout, вроде как jlcpcb пишет что не могут сделать инсталяцию SMD-шек на такую доску. Или скрайбинг это фрезерование ?

Нет. Фрезеровка это фрезеровка. А вкат это скрайбинг. Все верно. Может чтобы они смогли сделать монтаж надо их панелизацию выбрать.

The order panelized by v-cut can not be made with SMT assembly.
Заказ с панелью v-cut не может быть выполнен с помощью сборки SMT.
The parts that are not in JLCPCB SMT Parts Library won’t be placed on your board.
Детали, которых нет в библиотеке деталей JLCPCB SMT, не будут размещены на вашей доске.

Всем привет, мой заказ отменили, оплату как бы вернули на карту (согласно информации в личном кабинете jlcpcb.com), но по факту деньги за отменённый заказ на карту не приходят уже 10 дней. Это обычная практика ?

Возврат может идти долго. Скажи номер заказа, я пну Шерри на предмет что это за херня

Кто может по подробнее рассказать о заказе плат со сборкой? Как готовить BOM и CPL в сапр, например в DipTrace? Наверно нужно как то закладывать прт. номера по их базе в сапр? Советы? Рекомендации? Опыт?

Есть задача — восстановить утраченный циферблат от часов. Вот думаю, односторонняя плата с чёрной маской и золочением, диаметр 140мм. А вот в чём подготовить файлы? Идеально в corel нарисовать, но как тогда выгрузить для изготовления? И у кого лучше такое заказать, не подскажете?

Из корела можно должно быть сохранить в гербер, т.к. гербер очень похож на те файлы которые используются в фотоплоттерах. Ищите конвертор.

Денежку им заплатил и………… всё! ни плат ни денег. Вирус говорят. Деньги не вернём. Уроды вообщем. Не заказывайте. Полно других. Более чистоплотных

А что вы хотите, пандемия в мире. В России тоже пол бизнеса в коматозе. Две недели назад у меня завис заказ в PCBWAY тоже они не работали. Сделают вам платы. Не переживайте.

Здравствуйте! А как сейчас у них обстоят дела? Работает доставка (медленной дешёвой почтой)? А то на сайте у них очень старая новость относительно приостановки доставки со списком стран

Сплошной развод на деньги. Заказал и ни денег ни товара.

Не может быть такого. Скажи номер заказа я попробую разобраться. Они отправили? Если да, то вопросы к почте и таможне, может долго идти.

Сайт пропал… не работает jlcpsb.com

Потому что он pcb, а не psb :)))

DI HALT просят за панелизацию. простейших двух плат. на листе 81*84 как то сними можно договариватся, или только связывать дорожками.

Даже дорожки могут не помочь. Они с такими хитрованами давно знакомы. Разве что это прям реально будет плата без разрезов.

Здравствуйте. Из коментов вижу, что вы в теме. Помогите пожалуйста. Надо мне 2 платы сделать под десульфатор свинцовых АКБ, и приборчик для проверки КЗ витков. Скрин плат с Ютуба есть. Как их скачать не знаю. Да и сайт это на английском коим я не владею. Помогите разместить заказ. И ещё читал что можно даже заказать платы с монтажом СМД компонентов. Правда или?

Скрин платы вам не поможет. Вам нужен комплект gerber файлов для производства. Сделать их можно из проекта платы. Разработав его самостоятельно, либо скачав файлы для производства, если автор их выложил в свободный доступ.

Неприятный опыт с jlc.
1. У них на сайте при выборе доставки Россия/руб цена будет указана в рублях, а с рублёвой карты они списывают в долларах, с конвертацией по жлобскому курсу банка. Про то в какой валюте они проводят списания на сайте ничего не сказано. Это, однако, не AliExpress ;(
2. Заказ долго не шёл в работу после оплаты. Пошло 6 дней только тогда мне сообщили, что с заказом проблемы. После устранения проблем, оказалось, что у меня несколько плат разного дизайна на одном куске 100×100 мм. А сразу нельзя было сказать? Резать я их не просил. Платы были выделены рамками шелкографии. Предложили доплатить, а я предложил вернуть деньги. Деньги вернули, но я потерял на конвертации около 70р.

В результате нарисовал дополнительных дорожек (для друзей, которые очень любят покушать, за чужой счёт, разумеется) и убрал рамки шелкографии. Разместил заказ в Pcbway, 5ш.-100×100, заплатил 12$ и в скорости получил свои платы.
Резать в ручную конечно не удобно, особенно без рамок, но разница в цене того стоит.

Неприятный опыт с jlc.
1. У них на сайте при выборе доставки Россия/руб цена будет указана в рублях, а с рублёвой карты они списывают в долларах, с конвертацией по жлобскому курсу банка. Про то в какой валюте они проводят списания на сайте ничего не сказано. Это, однако, не AliExpress ;(
2. Заказ долго не шёл в работу после оплаты. Пошло 6 дней только тогда мне сообщили, что с заказом проблемы. После устранения проблем, оказалось, что у меня несколько плат разного дизайна на одном куске 100×100 мм. А сразу нельзя было сказать? Резать я их не просил. Платы были выделены рамками шелкографии. Предложили доплатить, а я предложил вернуть деньги. Деньги вернули, но я потерял на конвертации около 70р.

В результате нарисовал дополнительных дорожек (для друзей, которые очень любят покушать, за чужой счёт, разумеется) и убрал рамки шелкографии. Разместил заказ в Pcbway, 5ш.-100×100, заплатил 12$ и в скорости получил свои платы.
Резать в ручную конечно не удобно, особенно без рамок, но разница в цене того стоит.

Ну с несколькими дизайнами на одной плате ни у кого не прокатывает. Хоть режь хоть не режь. Так что результат закономерен.

You need to pay additional $35.07 for your order.
1.There are minimun hole size of 0.2 mm, with a diameter of 0.4 mm in your file, to ensure the quality for your order, the 4-Wire Kelvin Test is recommended,so you may need to pay for an extra cost for it.

После переписки с техподдержкой выяснилось, что минимальный допуски для четырёхслойной платы — 0.2/0.45. Так что учитывайте при изготовлении! Переделал via, старый заказ отменили и приняли новый

Уважаемый, спасибо Большое за цикл статей. Созрел я для заказа плат, ибо возня с химией достала. Особенно с хлорным железом, меньше с лимонкой+перекись и пр. натрийоащами для масок. Но вот беда — загрузил к ним файлы, и в картинке на сайте видны изъяны. Несколько дорожек меняют толщину на некотором протяжении. В Орле всё ровно, в Вьювере Гербера тоже всё ровно, а у них косяки, даже теперь заказывать боюся. И ещё у меня файл дырок их сайт не взял. Взял только в гербере, а в EXCELLON не взял. Дырки будут сделаны? Ещё не взял контур в гербере.

Их вьювер не показвтель. Он лишь пример. Все равно человек будет отсматривать и решать. Загрузите все файлы архивом и сделайте заказ, но сразу не оплачивайте. Дождитесь пока там не появится галочка reviewed или что-то похожее. Можете еще в чате техподдержки про этот заказ спросить. Все ли впорядке. Если что-то не так они могут вам и сами написать.

Контур не взял может быть потому, что он не замкнут. Или толщина линии не нулевая или мало ли чего еще.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
