Восстановление внешней оболочки кабеля при помощи профессиональных электроизоляционных лент 3М

Наиболее простой случай — восстановление кабельной оболочки. Один из способов решения проблемы -сварка. На место повреждения, например, ПВХ оболочки кабеля прикладывается ПВХ пруток, который под воздействием горячего воздуха плавится и закрывает поврежденное место. Вместо прутка могут использоваться ПВХ заплаты или специальные термоусаживаемые манжеты (рис.1).

Перед наложением прутка, манжеты или заплатки поверхность кабеля обезжиривается бензином или ацетоном.

Временное восстановление кабеля допустимо проводить специальной элетроизоляционной самоклеющейся лентой (ЛЭТСАР, Scotch, RULLE и др.).

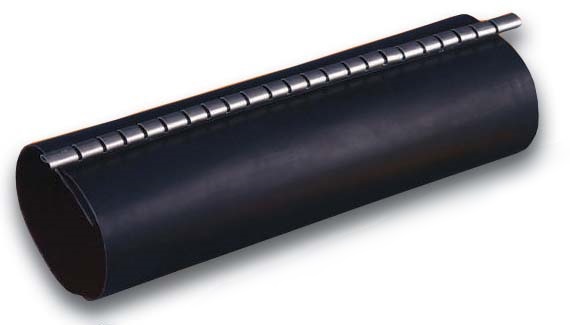

Другой способ восстановления кабельной оболочки из той же ПВХ — применение клеящего эпоксидного компаунда. Поверх компаунда накладывается несколько слоев стеклоленты (рис.2)

Восстановление кабеля: ремонт брони и металлических оболочек

В некоторых марках кабеля броня из стальных лент является верхним покровом (АВВБГ, ВВБГ), который со временем может подвергнутся коррозии. В этом случае необходима покрыть ленты специальным лаком (ПФ-170, 171, ФЛК-ПА) или краской (ЦИНОЛ)

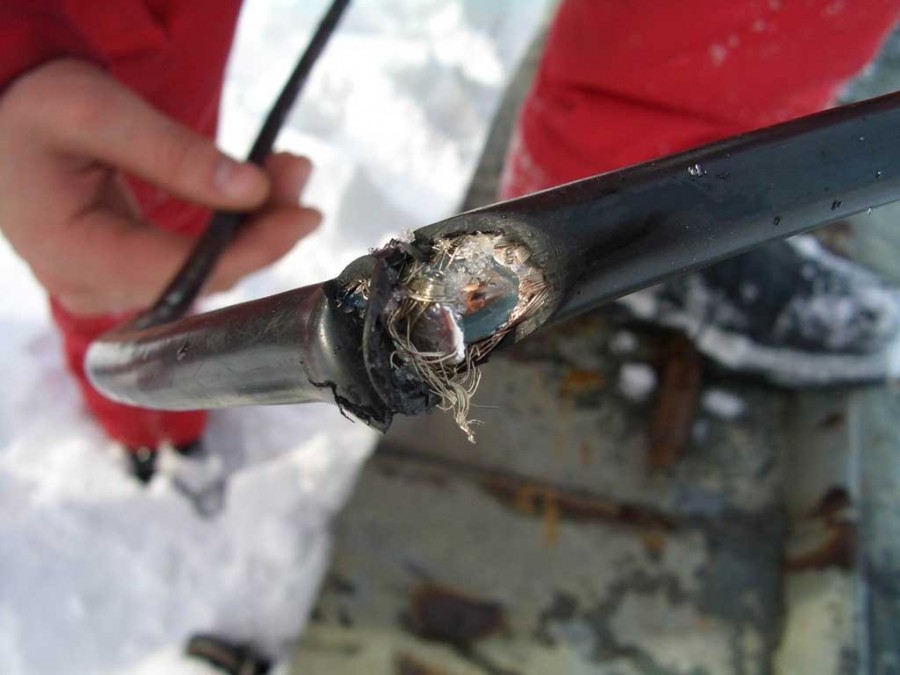

При повреждении металлической оболочки, необходимо проверить целостность изоляции и наличие влаги под оболочкой. Если изоляция цела и вода не попала внутрь кабеля, то можно просто восстановить металлическую оболочку кабеля, вырезав необходимый кусок свинца и припаяв к оголенной части кабеля.

В случае, если изоляция сильно повреждена, то необходимо заменить участок кабеля целиком той же маркой или аналогом.

Виды повреждений и способы их устранения

Ну а теперь давайте разберемся, чем можно изолировать провода, и в каких ситуациях применять тот или иной материал. Для этого давайте разберем наиболее частые варианты повреждения изоляции проводов.

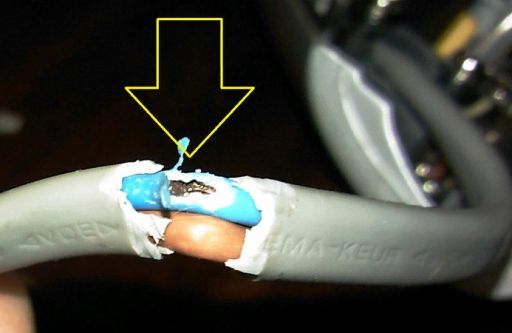

Потертость основной изоляции провода

Одной из наиболее распространенных проблем на изоляции провода, являются разнообразные потертости, изломы, и даже прикусывание домашними любимцами. Давайте разберемся, как действовать в каждой из этих ситуаций.

Ремонтируем удлинители

• Начнем с наиболее распространенной проблемы, которую часто можно встретить на удлинителях. Вследствие долгой эксплуатации и частого перемещения образуются потертости на изоляции.
• Обычно шнуры удлинителей имеют двойную изоляцию, и незначительная потертость внешней оболочки — не очень большая проблема. Но если внешняя оболочка даже местами протерлась полностью — срочно нужно принимать меры.
• Если повреждение оболочки имеет локальный характер, то следует использованием термоусадки закрыть место повреждения. Можно применить и изоленту, но этот вариант менее эстетически привлекателен.

Обратите внимание! Если потертости на проводе имеются по всей его длине, то советуем вам не заниматься «латанием дыр», а заменить провод полностью. В крайнем случае можно использовать термоусадку по всей длине провода. Хотя цена данного действия, вряд ли будет дешевле чем полная замена провода.

Одеваем термоусадку на провод

• Частой проблемой являются изломы изоляции в местах подключения вилки или выключателя. Зачастую это опять-таки дополнительная изоляция, но ее повреждение говорит о том, что теперь повышенному износу подвергается основная изоляция. И вполне возможно, при следующем включении вилки в розетку она «коротнет» прямо у вас в руках.

Меняем вилку на проводе

• Для исключения такой возможности необходимо сделать либо замену вилки или выключателя, либо тщательно заизолировать место повреждения изолентой. Причем сделать такое количество слоев, которое перенесет место изгиба провода на неповрежденный участок, как на видео. Термоусадка не позволит добиться такого эффекта.

Кошка грызет провод

• Если же над проводом поработал домашний питомец, то прежде чем изолировать, его следует проверить его работоспособность. При этом надо поизгибать его и подергать, дабы убедиться, что непосредственно проводник не пострадал. Хотя в идеальном случае, необходимо взять мультиметр, и проверить целостность цепи.
• Если проводник целый, то осматриваем сам провод. Если повреждения видны только на дополнительной изоляции, то вам безумно повезло, и вы можете просто, используя термоусадку, закрыть повреждение.

Повреждения, при которых следует изолировать каждый провод отдельно

• Когда в местах повреждения явственно просматривается медь и повреждена не только дополнительная, но и основная изоляция, то дело значительно хуже. Если таких повреждений много, то легче заменить провод. Одно или два таких повреждения вполне можно заизолировать своими руками.
• Для этого на поврежденном участке снимаем слой дополнительной изоляции. При помощи ленты изолируем основную оболочку каждой жилы отдельно. После этого, при помощи термоусадки, образуем вокруг поврежденных проводников слой дополнительной изоляции.

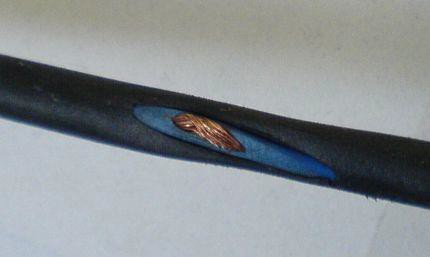

Механические повреждения провода

Но иногда дефекты проводников могут быть и более существенными – обгорание в местах подключения, механические повреждения в результате внешних воздействий или короткого замыкания, и даже расплав вследствие перегрева провода. Все это требует экстренного вмешательства.

Выгорела розетка

• Начнем с варианта, когда у вас выгорела розетка, что привело к обугливанию концов провода. При любом, даже незначительном нагреве и повреждении розетки, следует проверять качество подключения провода к её зажимам. И даже если они хорошо прижаты винтами, это не является показателем качественного контакта. Всегда следует его разобрать и осмотреть место соединения.

Всегда проверяйте качество крепления проводов к розетке

• Что касается проводов, то для их изоляции лучше использовать термоусадки. Причем обгоревшую изоляцию следует в обязательном порядке полностью убрать с провода. Но иногда в результате нагрева повреждаются сами провода, и того, что осталось пригодным для дальнейшей эксплуатации, никак не хватает для повторного подключения. В этом случае провод следует удлинять.
• Удлинение можно выполнить методом пайки или за счет использования винтовой клеммы. Колпачки СИЗ изолирующие для скрутки проводов здесь не подойдут, ведь при их использовании можно повредить провод, итак находящийся не в лучшем состоянии.
• Еще одним вариантом развития событий может быть повреждение проводки либо вследствие короткого замыкания, либо из-за механического повреждения провода. Например, вы решили повесить картину, и по закону подлости перфоратором попали именно в провод.

Отключите провод к месту повреждения в распределительной коробке

• Как бы нам этого ни хотелось, оставить все так как есть нельзя. Даже если вы готовы обойтись без той электрической точки к которой шел провод. Ведь проводник поврежден, и любое перенапряжение, попадание воды или просто время, может привести к короткому замыканию. А оно, в свою очередь — к короткому замыканию.
• Если вы решили обойтись без этой электрической точки, то в распределительной коробке вам следует отключить провод, питающий ее. Если же вы все-таки намерены выполнить ремонт, то без расширения места повреждения в стене никак не обойтись. Нам необходимо высвободить как минимум 1-2 см провода с каждой стороны от места повреждения.
• Соединить эти два кусочка можно только методом наращивания. Поэтому нам опять-таки придётся вспомнить о методе пайки проводов. Если применять другие методы соединения проводов, это потребует высвобождения значительно больших размеров провода с обеих сторон. Изолирование поврежденного участка лучше всего выполнить термоусадкой.

Гильзы для прессовки проводов с изоляцией

• Хотя в некоторых случаях возможно использование прессовочных гильз и метода прессовки. Причем для минимизации последующих операций можно использовать изолированные гильзы.
• После того, как соединение выполнено, можно дополнительно изолировaть проводa герметиком. Им же можно и скрыть место повреждения в стене. Он обеспечит гидроизоляцию провода в случае попадания влаги.

Обратите внимание! Для изоляции проводов подходит далеко не любой герметик. Ведь он должен не только не пропускать воду, но и обладать стабильными диэлектрическими свойствами. Поэтому возможность использования в качестве диэлектрика, следует проверять по паспорту изделия.

На фото провод с оплавившейся изоляцией

• Ну и последним вопросом, который мы рассмотрим, будет повреждение изоляции вследствие нагрева. Такое возможно, когда температура проводника поднималась выше допустимых пределов, но изоляция выдержала и только лишь деформировалась.
• Обычно такие деформации происходят на значительных отрезках провода, и лучшим способом от нее избавиться — это заменить провод. А избавляться от такого провода стоит, так как перегрев изоляции негативно влияет на ее изоляционные свойства. В крайнем же случае, для изолирования поврежденных участков можно использовать термоусадку.

Восстановление кабеля: изоляция и жилы.

Способ восстановления изоляции кабеля зависит от типа изоляции. В случае бумажной изоляции при отсутствии влаги на жиле достаточно наложить бумажную ленту или ленту ЛЭТСАР вместо старой и установить соединительную муфту. Для изоляции из ПВХ или сшитого полиэтилена достаточно часто используют несколько слоев из термоусаживаемых трубок (ТУТ), которые под воздействием горячего воздуха плотно облегают поврежденный участок изоляции (рис.3).

Для восстановления кабельной изоляции также предусмотрено большое разнообразие электроизоляционных лент.

При необходимости восстановления токопроводящих кабельных жил в случае разрыва используют соединительные муфты (рис.4). Если разрыв больше размера муфт, то необходимо делать вставку из кабеля той же марки или аналога.

Нужен новый кабель? Подберем лучший вариант! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8

Протектор

Так как повреждения кабелей — это очень распространённая проблема, придумали специальные приспособления для защиты проводов. На самом деле они нужны для предупреждения разрывов, но подойдут и в случае уже начавшегося протирания. На том же AliExpress по запросу «кабельный протектор» или «cable protector» можно найти множество вариантов таких устройств: и для зарядок, и для наушников. В основном они предназначены для защиты самого хрупкого места провода — одного из его концов, но есть и варианты для укрепления всего кабеля.

ru.aliexpress.com

Повреждённые зарядки и наушники смогут прослужить ещё какое-то время, если вы воспользуетесь каким-либо из этих способов. Это особенно актуально в случае, если покупать новый кабель достаточно дорого: например, зарядное устройство для MacBook.

Как восстановить гибкость кабеля кг

Любая линия кабельной электропередачи не вечна. С течением времени или под воздействием внешних обстоятельств она выходит из строя и перестает выполнять свою задачу. Случайный механический ущерб, коррозионное влияние, нарушение правил монтажа, сдвиги грунта, физический износ изделия — эти и другие факторы могут нарушить внешние оболочки кабеля, его бронепокровы, изоляционный слой и, самое неприятное, целостность токопроводников.

Как правило, для специалиста нет никакой проблемы отремонтировать кабельное изделие и восстановить нормальную работоспособность электролинии. В случае с длинными отрезками, конечно же, потребуется больше времени.

В данной статье мы рассмотрим основные способы ремонта различных элементов кабеля или провода.

Восстановление наружных оболочек

Оболочку кабеля можно отремонтировать методом сварки. Например, для устранения пробоя пластмассового наружного покрова к месту повреждения необходимо приложить специальный пруток из полимерного ПВХ и обдать его горячим воздухом до расплавления. Прутки допускается заменять термоусаживаемыми манжетами или заплатками из соответствующего оболочке материала. Перед началом восстановительной работы следует обезжирить поверхность.

Как временный инструмент для восстановления функционала кабеля может применяться электроизолирующая лента-«самоклейка» типа Scotch, RULLE, ЛЭТСАР.

Для ремонта оболочки кабельного изделия также иногда используют клеевой эпоксидный компаунд, сверху которого потребуется наложить пару слоев стеклоленты.

Восстановление бронепокрова и оболочек из металла

В конструкции некоторых марок кабельных изделий, к примеру, (А)ВВБГ, бронирующие стальные ленты могут со временем корродировать. Чтобы защита кабелей не перестала выполнять свои функции, нужно нанести на ленточные покровы краску типа ЦИНОЛ или спецлаки ФЛК-ПА, ПФ-170, ПФ-171.

Если есть подозрение, что защитный металл кабельного изделия поврежден, необходимо обязательно проверить, цел ли изоляционный слой, а также не попала ли влага под саму оболочку. Изоляция не нарушена, воды нет — значит, будет достаточно вырезать идентичную свинцовую заплатку и спаять ее с оголившимся участком кабеля. При наличии критических повреждений изоляционного слоя придется провести полную замену непригодного отрезка кабеля такой же маркой (возможно, аналогом).

Восстановление изоляционного слоя и проводника

Выбор способа ремонта изоляции зависит от ее типа. Бумажный изо-слой восстанавливается простым наложением бумажной ленты или «самоклейки» типа ЛЭТСАР с монтажом соединительной муфты (важно убедиться, что внутри кабеля нет влаги). Для починки кабеля с изоляцией из ПВХ или СПЭ будет достаточно использовать несколько трубок из термоусаживаемого материала. Хорошие результаты в работе по восстановлению изоляционного слоя показывают разнообразные электроизолирующие ленты.

Чтобы восстановить «контакт», то есть целостность электропроводящей жилы, понадобится специальная соединительная муфта. Если ее размер меньше разрыва, придется сделать вставку из проводника такой же марки/аналога.

5 секретов кабеля КГ — характеристики, отличия, недостатки.

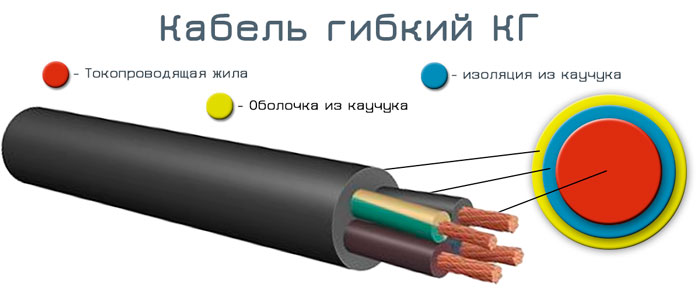

Кабель КГ расшифровывается как:

• К — Кабель

• Г — Гибкий

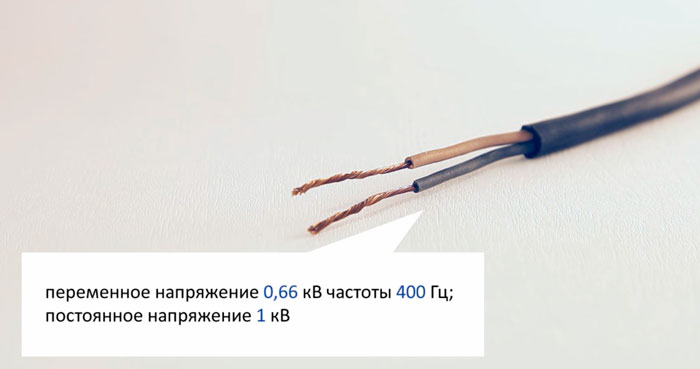

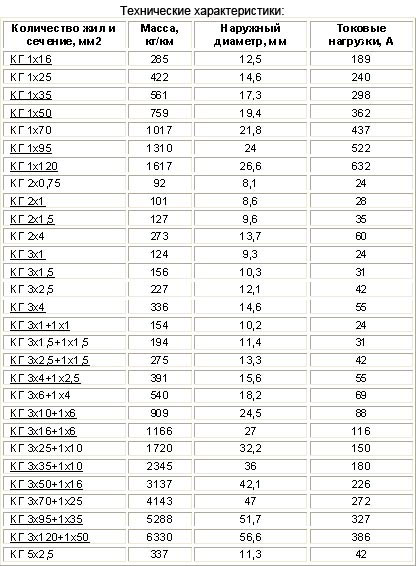

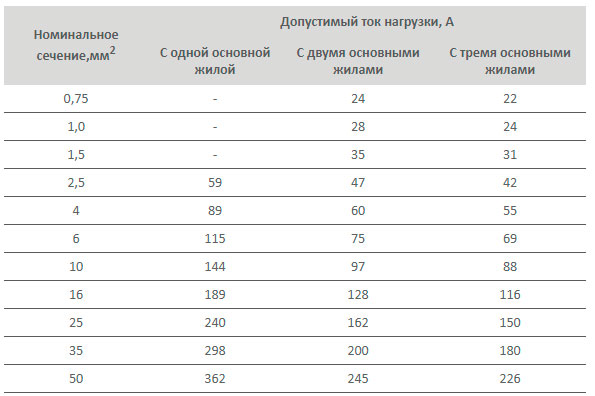

На сайтах кабельных компаний, выпускающих данную продукцию, главное внимание уделяется основным техническим характеристикам: количество и сечение жил, номинальный ток, диаметр, масса и т.п.

Мы же рассмотрим несколько другие вопросы, которые играют не менее важную роль при выборе данного изделия.

1 Где кабель КГ подключать нельзя?

2 Есть ли кабель еще гибче?

3 Почему медная жила имеет темный цвет?

4 Почему специализированный кабель это “зло” для домашнего использования?

5 Почему у КЛ такой маленький срок службы?

Изначально упустив все это из вида, ваш кабель очень быстро «коротнёт», а вы даже не поймете почему это произошло и будете винить во всем некачественный материал или завод изготовитель, который в конечном итоге окажется вовсе не причем.

В наши дни на рынке присутствует очень много кабелей и проводов в оболочке, так что многие до сих пор путают понятия кабель и провод.
Кто-то заявляет, что кабелем считаются те изделия, которые можно прокладывать в земле.

Другие утверждают, что кабелем называются все провода, имеющие еще одну внешнюю оболочку. Хотя у самого первого кабеля в мире вовсе не было оболочки, тем не менее он все равно считался кабелем.

Позже жилы стали изолировать гуттаперчой — натуральным материалом из сока деревьев. При этом данную изоляцию приходилось еще и поддерживать во влажном состоянии.

Поэтому по одному внешнему виду нельзя судить, что перед вами – кабель или провод. Яркий тому пример шнур ШВВП или провод ПВС.

Сюда же можно отнести и СИП-4, который ошибочно называют кабель СИП.

Только производитель изделия, который придает его изоляции те или иные свойства, соответствующим образом маркирует товар, может указывать на его функциональное значение.

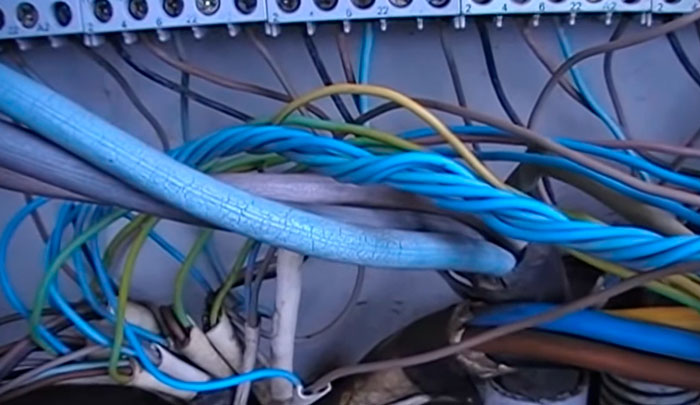

По идее эпоха резиновой изоляции уже давно прошла. Все массово переходят на другие инновационные материалы – полимеры, сшитый полиэтилен СПЭ и т.п.

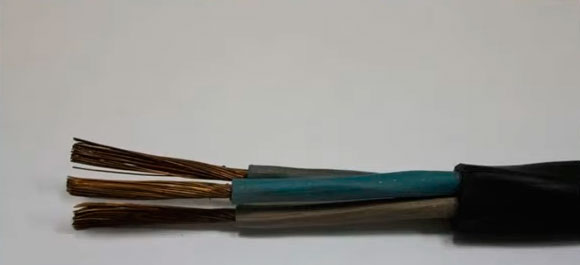

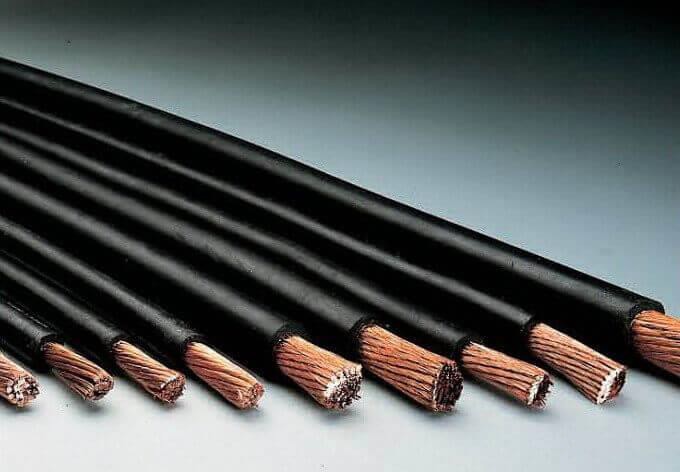

Почему же кабель КГ до сих пор выпускается и массово используется как в быту, так и в промышленности? Может наши заводы просто не хотят перевооружать и модернизировать свой парк станков и оборудования, или у них слишком много запасов резины?

Вовсе нет. Ответ тут более простой. Гибкому кабелю КГ попросту нет достойной и недорогой альтернативы.

Изначально этот кабель пришел к нам на “поверхность” из шахты. Отсюда его и номинальное переменное напряжение – до 660В.

Резиновые оболочки всегда активно применяются там, где требуется максимальная гибкость:

• в шахте

• на экскаваторах

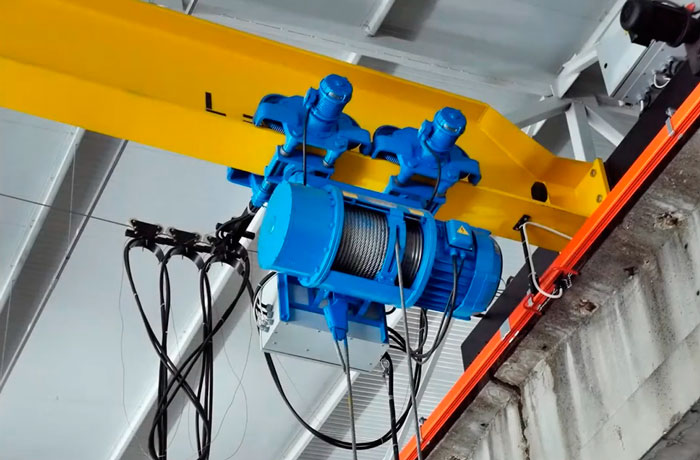

• талях, лебедках

• в судостроении (+ возможность использования при 100% влажности!)

Полюбили КГ не только электрики и сварщики. Ценители хорошего и качественного звука приспособили его для подключения акустики в автомобилях. Он до сих пор считается хорошей альтернативой специализированным маркам Pride 4Ga и т.п.

Главное преимущество КГ – способность работать в самых тяжелых производственных условиях. Кабель можно десятки метров безболезненно тащить по земле, подвергать жестким изгибам, деформации.

Никакой другой кабель в данной ситуации не заменит КГ. Будь у него хотя несколько слоев изоляции.

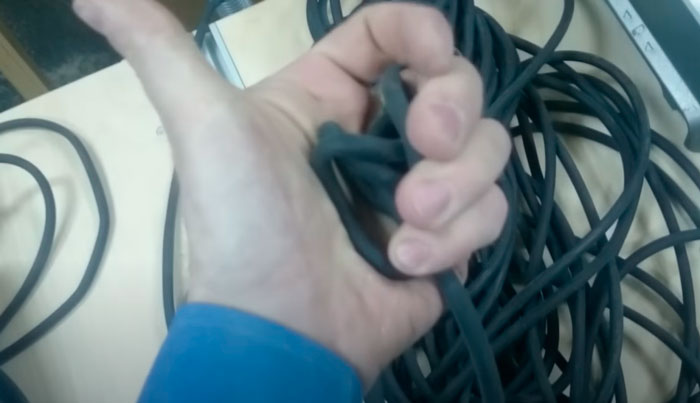

Он легко выдерживает вибрации, мелкие задиры изоляции и даже скручивания в петлю.

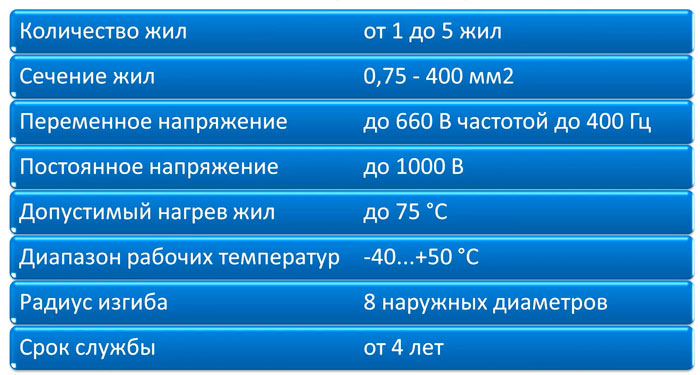

Хотя по норме радиус изгиба здесь тоже ограничивается – 8 наружных диаметров.

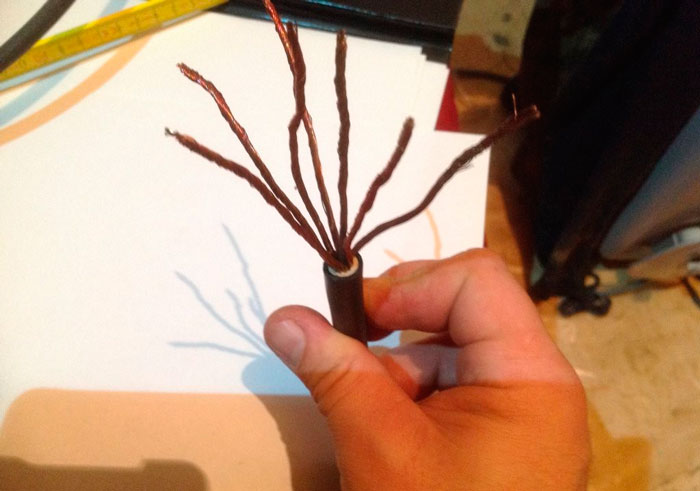

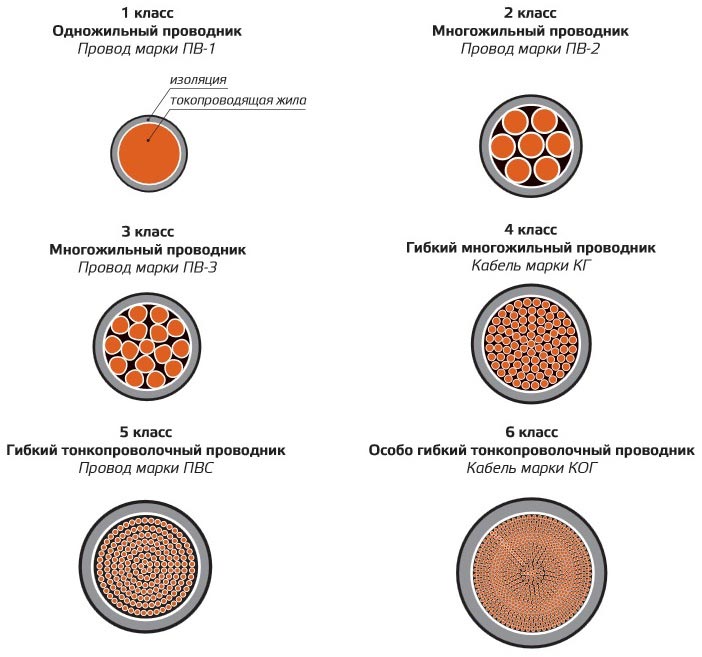

Если вам нужен еще более гибкий кабель, к ваши услугам марка КОГ или КОГ-1. Собственно он так и расшифровывается – Кабель Особо Гибкий.

В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.

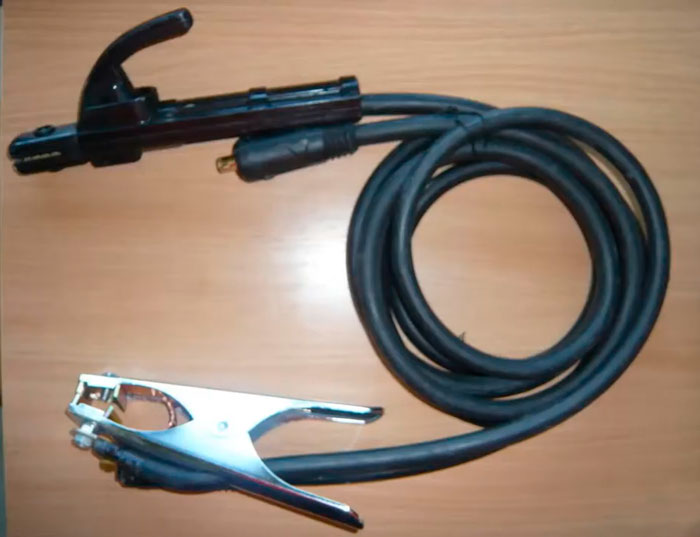

Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1*16 (меньше устает запястье), а на “массу” привычный КГ.

Чтобы отличить один от другого нужно микрометром сравнить именно толщину жилок. Не ориентируйтесь по сплетению жил в косички. Некоторые специалисты уверяют, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в отдельные пучки.

Это не так. Доверять можно только маркировке или показаниям микрометра. “Косички” бывают как у одной марки, так и у другой.

Еще один немаловажный момент – способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк – от -40С до +50С.

За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию. Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.

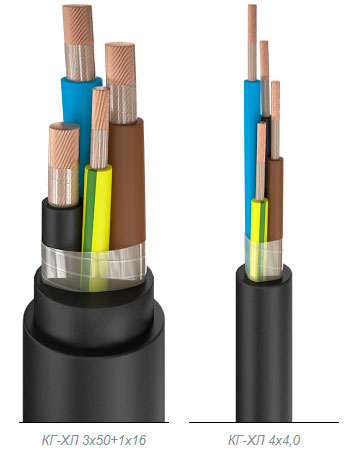

Кабель КГ даже при -30С остается достаточно гибким. Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!

Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин.

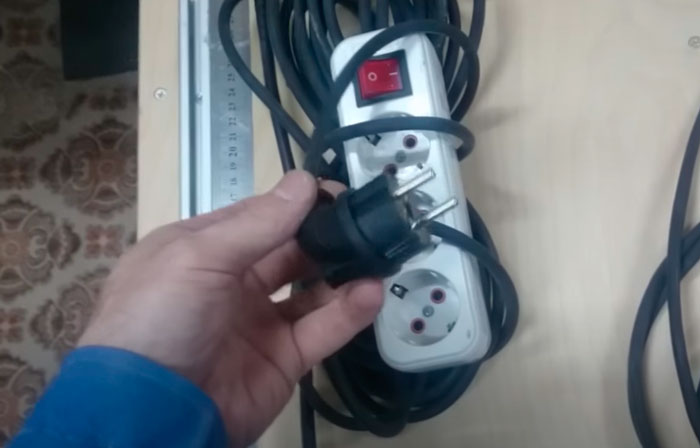

В быту обычный КГ применяется в качестве переноски для электроинструмента или при подключении сварочного аппарата. Он более устойчив к механическим воздействиям, чем провод ПВС.

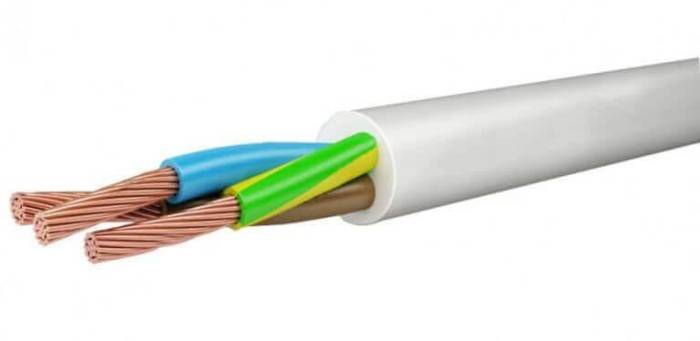

А именно ПВС чаще всего и используется в заводских удлинителях.

Поэтому профессиональные монтажники предпочитают делать переноски на 220-380V самостоятельно.

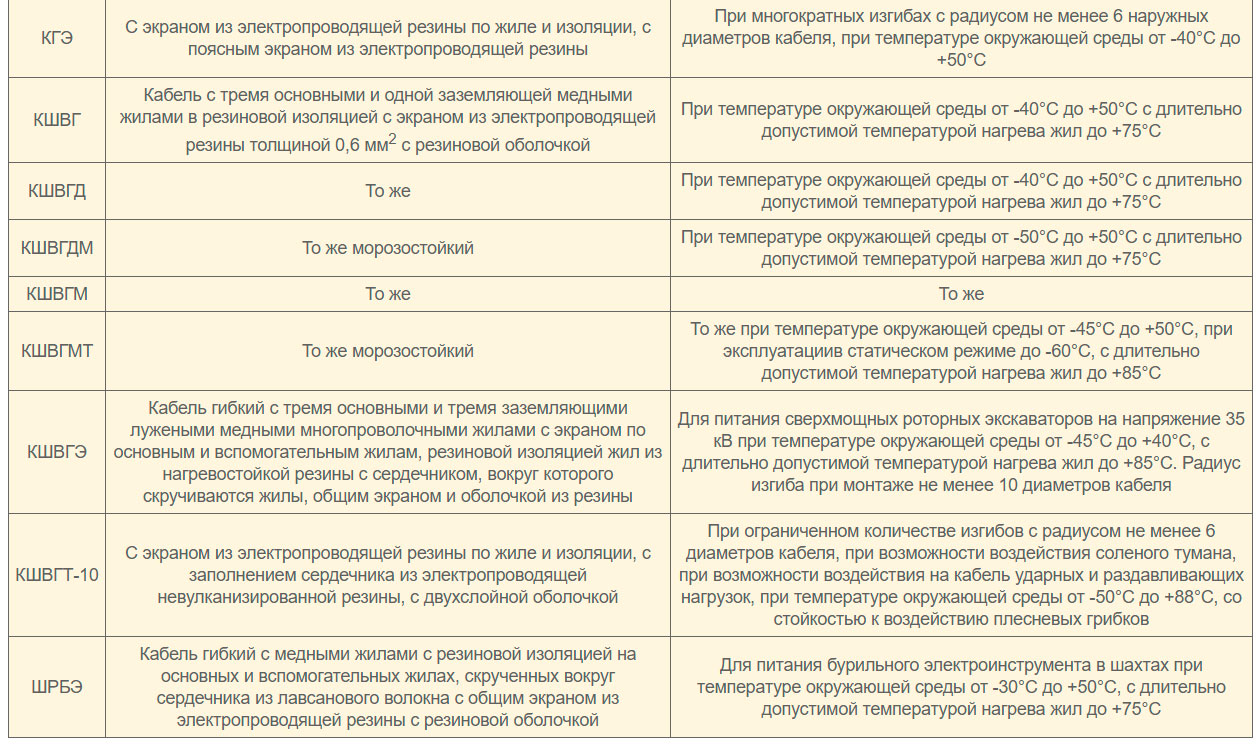

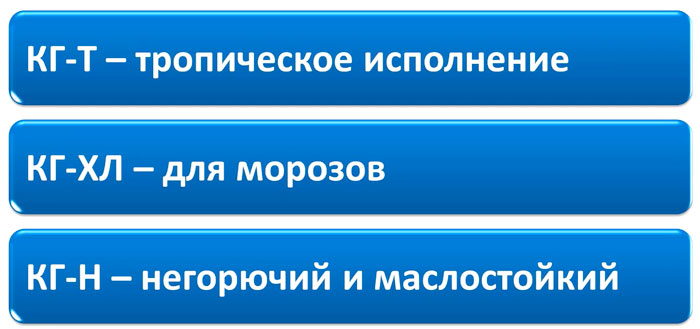

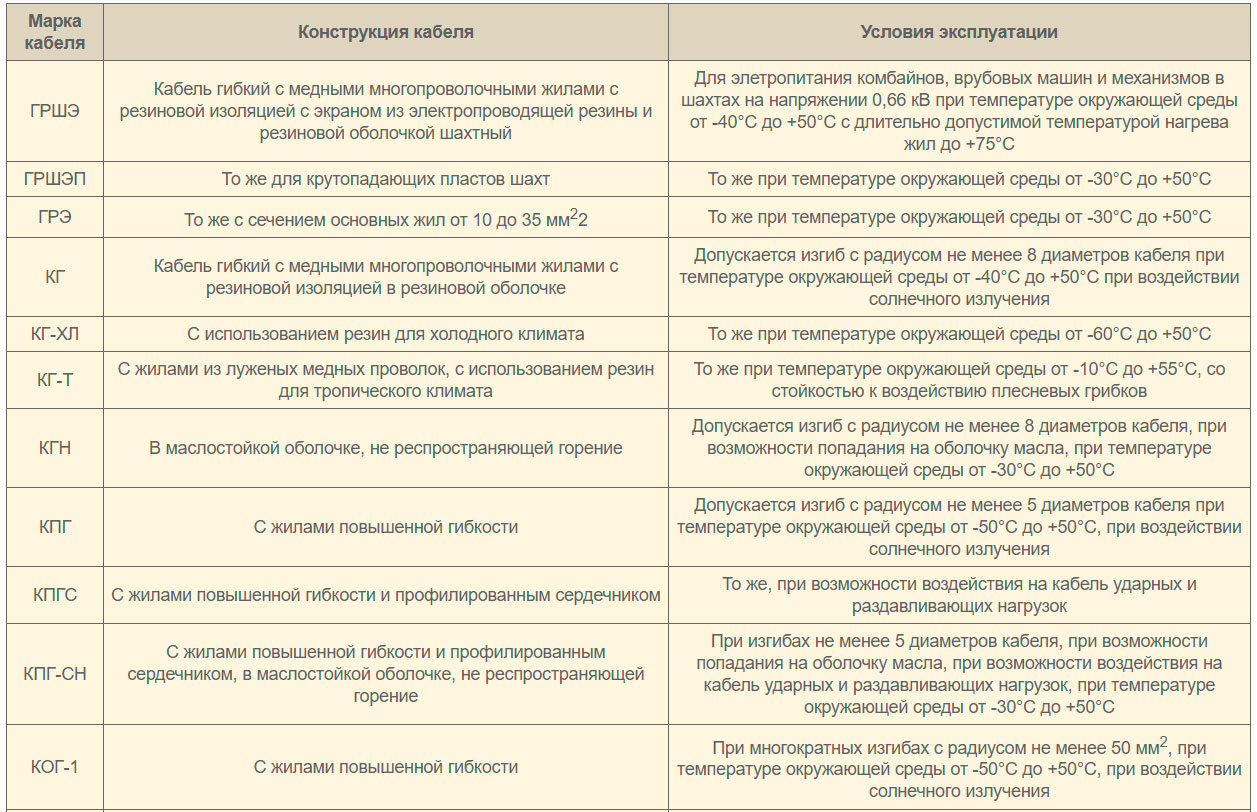

Помимо обычного КГ или КГ-хл для промышленности выпускается и их модификация КГЭ.

Внутри оболочки такого кабеля имеется экран из токопроводящей резины. При повреждении жил кабеля моментально начинается утечка на этот экран, с последующим срабатыванием защит.

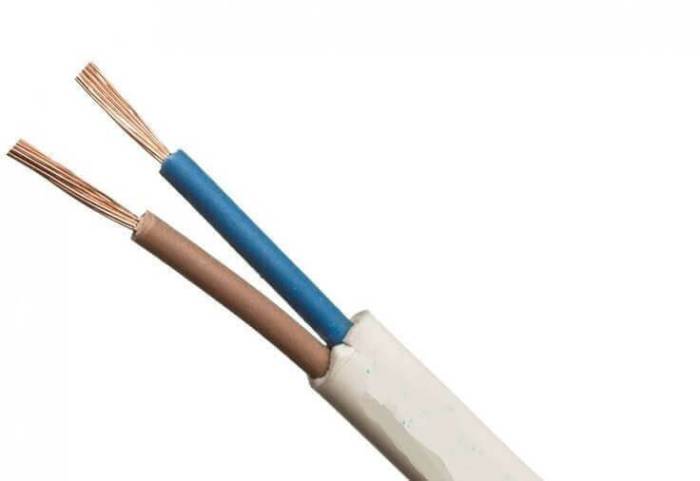

Кстати, многие потребители до сих пор почему-то путают КГ с другими «шахтными» марками, например ГРШЭ. Я помню, как шахтеры в советское время массово тащили такие кабеля к себе домой и “нахаляву” подключали ими свои жилые дома.

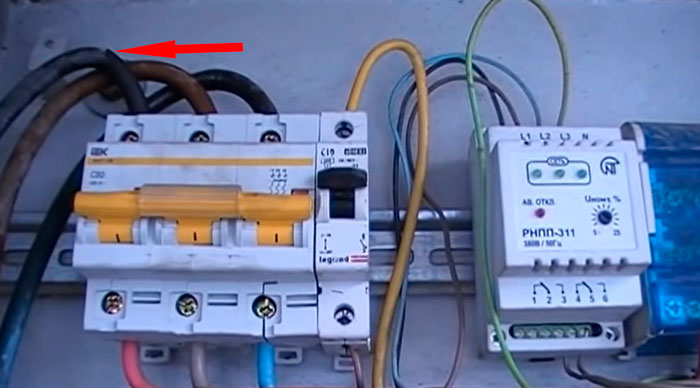

Через пару лет стационарной уличной эксплуатации кабеля, начинались реальные проблемы.

Эл.монтеры обслуживающие данные ВЛ-0,4кв, потом долго матерились, пытаясь найти замыкание на разветвленной линии с десятками потребителей. Вроде бы и схлеста проводов нет, а автомат на КТП выбивает.

Вот и приходилось дабы найти повреждение, в первую очередь откидывать именно таких “шахтеров”.

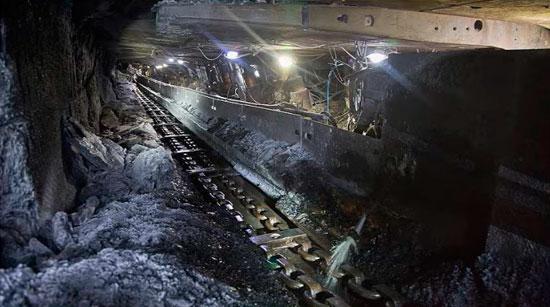

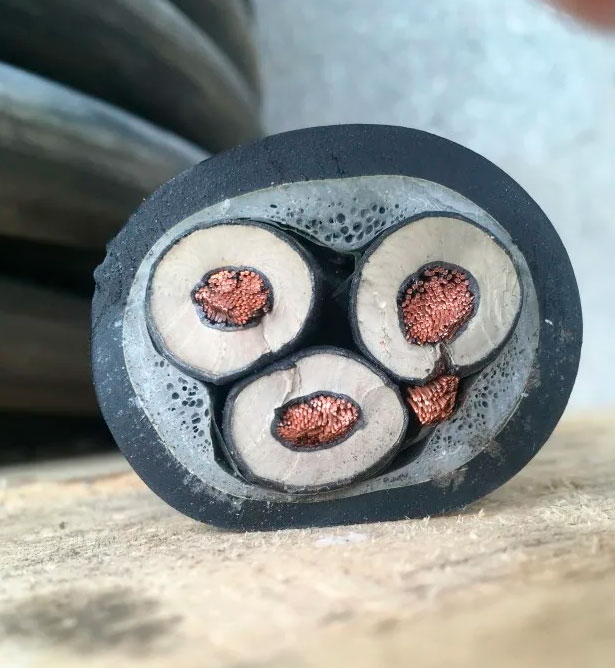

Специальные экранированные марки кабеля КГ до сих пор используют в шахтах. Однако применять их в быту нет никакого смысла.

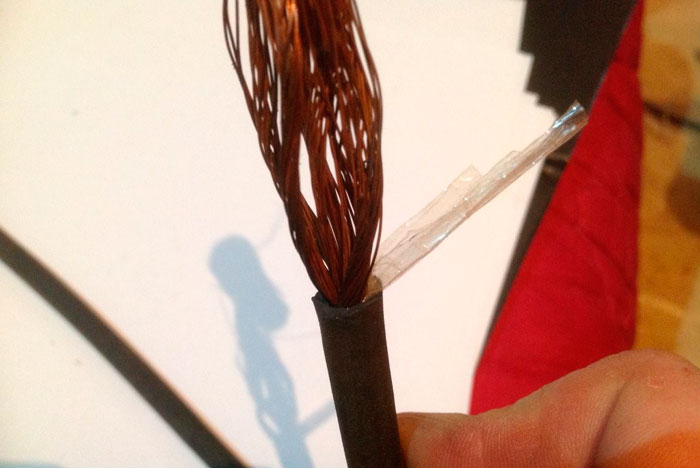

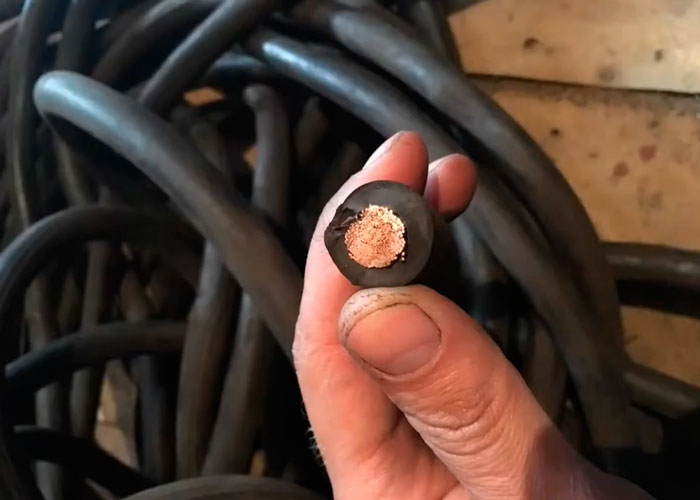

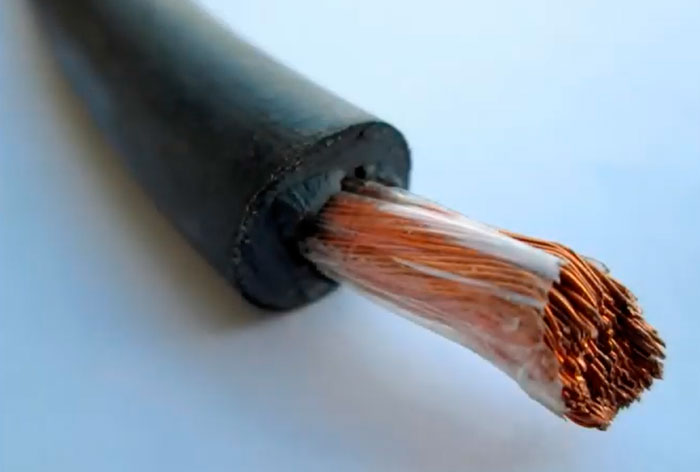

Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.

Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.

Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.

Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.

Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.

По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.

Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.

Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.

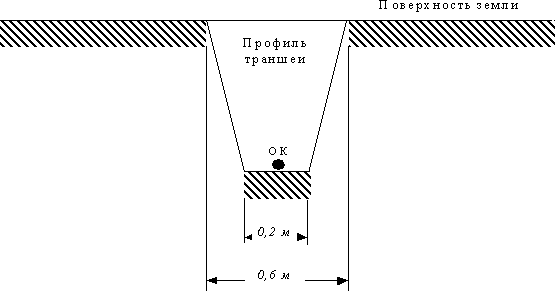

Многих интересует, можно ли прокладывать кабель КГ под землей (непосредственно в земле без защитных труб)? Нет, нельзя.

Оболочка у КГ выполнена из резины марки РШТ-2. Она предназначена для легких и средних условий эксплуатации и под землей вследствие постоянного давления грунта кабель выйдет из строя.

Главный минус кабеля КГ это его срок службы. По нормативным параметрам он составляет 4 года с даты изготовления.

На переносках с кратковременной работой и нормальной эксплуатацией, плюс периодической перезаделкой концов, срок службы можно подлить до 10 лет.

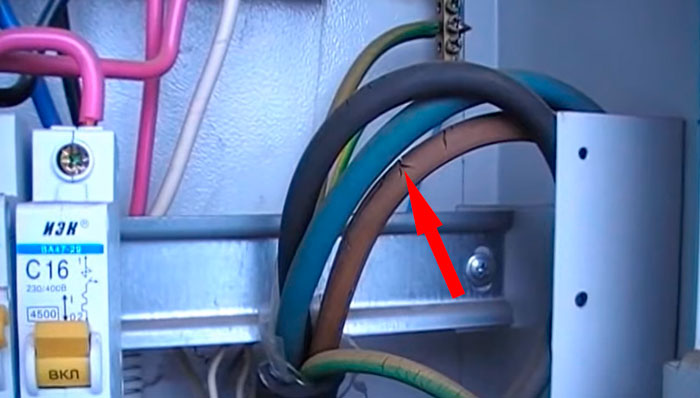

Везде говорится, что КГ не боится ультрафиолета, однако это не относится к изоляции его жил. На солнце в первую очередь разрушается именно она. Поэтому оставлять на улице под открытым небом разделанные концы крайне не рекомендуется.

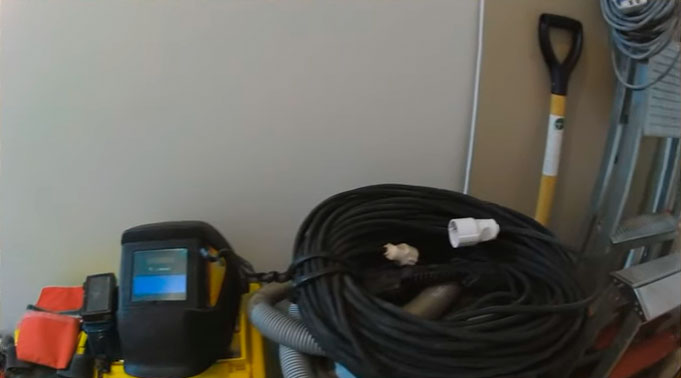

Поработали, смотали переноску в конце рабочего дня и убрали в гараж. Для длительного уличной эксплуатации производители выпускают другую разновидность кабеля – КГТП.

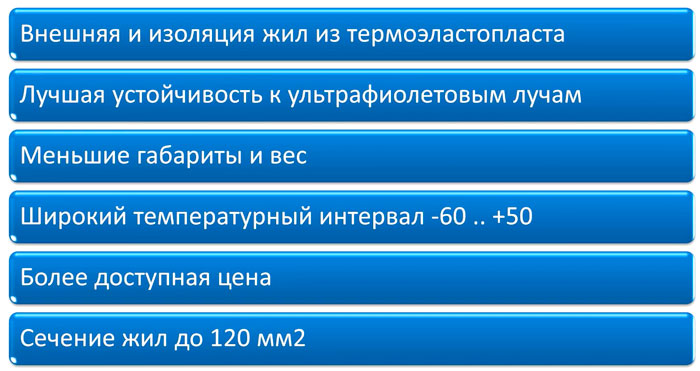

Буквы ТП обозначают, что изоляция у него (внутрення и внешняя) выполнена из термоэластопласта. Данная марка имеет повышенную стойкость к ультрафиолетовым лучам и меньший вес.

Еще не забывайте, что обычный КГ очень горючий и выделяет в процессе горения много токсичных веществ.

Есть правда марка КГн. Но все равно данный кабель нельзя использовать для стационарной прокладки в жилых и общественных зданиях.

Также не путайте кабеля КГВВнг и КГнг. Это две совершенно разные марки. К резиновым кабелям первый никакого отношения не имеет.

Из-за наличия сажи в изоляции, КГ всегда темного цвета. Протащив волоком кабель по идеально чистой поверхности, можно наследить и оставить плохо смываемые метки.

Поэтому будьте осторожны при таскании таких переносок в квартирах с чистовым ремонтом.

А еще, если кто-то додумается проложить такой кабель скрыто под штукатуркой у себя дома, то после прохождения через него достаточного тока КЗ, на обоях стены можно увидеть выступившую трассу КЛ

Как восстановить гибкость кабеля кг

Медный кабель: преимущества, виды и область применении.

Электрические кабели различаются в зависимости от типа изоляции, диаметра сечения, материала токопроводящих жил, области применения и условий эксплуатации. Для передачи электрической энергии зачастую применяется кабель с медными жилами.

Медный кабель состоит из токопроводящей жилы, изготовленной из электротехнической меди. Внутри кабеля располагаются изолированные жилы, которые объединяются под общей внутренней оболочкой. Снаружи, в зависимости от условий эксплуатации, изделие может быть покрыто защитным экраном или броней.

Достоинства медного кабеля.

1. Обладает высокой токопроводностью и теплопроводностью. Благодаря этому можно использовать кабель с меньшим диаметром сечения, чем у кабеля с жилой из алюминия. Потери при нагревании проводника снизятся, и даже при окислении металла свойства кабеля не изменятся.
2. Пластичен, гибок и устойчив к изломам при изгибе, что значительно упрощает его монтаж и дальнейшее применение.
3. Устойчив к появлению коррозии и, как следствие, долговечен. Если потребуется полностью заменить проводку, без капитального ремонта обойтись не удастся. Но если используется медный кабель, о его замене можно забыть на ближайшие 30-35 лет.
4. Снижает риск возгорания проводов. При возникновении пожара изоляционный материал не распространяет огонь и почти не выделяет газа и дыма.

Медные кабели используются в линиях электропередач, служащих для переноса и распределения энергии в стационарных установках. Их применяют и для внутренней проводки: в жилых домах, офисах, производственных и общественных зданиях, промышленных предприятиях. Огнестойкие медные кабели целесообразно использовать на тех промышленных предприятиях, на которых есть риск появления возгораний.

Медные кабели связи используются повсеместно. Производители изготавливают множество различных вариаций данного кабеля, поэтому область его применения достаточно велика. Медный кабель представляет собой конструкцию, состоящую из одной или нескольких медных токопроводящих жил, изоляции и герметичной оболочки. Изоляция обычно выполняется из следующих материалов: поливинилхлорид, полиэтилен или резина. Внешнюю оболочку изготавливают из ПВХ, полиэтилена различной категории или специальных безгалогенных компаундов. В ряде моделей предусмотрены дополнительные укрепляющие элементы, такие как броня, защитный экран или проволока.

В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий (Рис.1). Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки.

В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди.

Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.

Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть. Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает. Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий. Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт. Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.

Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия. Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.

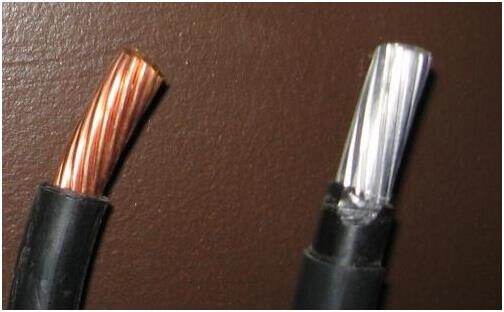

Рисунок 1 – Сравнение алюминия и меди Медный кабель связи подразделяют на следующие категории:

• телефонный кабель;
• кабель «витая пара» (UTP, STP, FTP, SF/UTP, S/FTP, U/STP);
• провода связи П-274М, ПКСВ, ПРПВМ, ПРППМ, предназначенные для построения телекоммуникационных сетей, для целей радиофикации и связи;
• коаксиальный кабель (RG-6, RG-8, RG-11, RG-58, RG-59, RG-213);
• кабель связи симметричный низкочастотный (ТЗГ, ТЗБ, ТЗБГ, ТЗПАБп, ТЗПАШп, ТЗСАБп, ТЗСАБпШп, ТЗСАШп);
• кабель связи симметричный высокочастотный (МКПпАБпШп, МКПпАШп, МКСАБп, КМС, МКСАБпШп, МКСАШП, МКСБ, МКСБГ, МКСБл, МКСБлГ, МКСБпШп, МКСБШп, МКСГ, МКСГШп, МКСК, МКСКл);
• кабели для сигнализации и блокировки (СБПВ, СБПу, СБПВэп, СБВГ, СБВГнг, СБВБбШвнг, СБППэпЗ, КСПВ, СБППэпЗБаШп, КПСЭнг-FRLS, КПСнг(А)-FRLS, КСБнг(А)-FRLS, КПСВЭВнг(А)-LS), применяемые в области эвакуационных систем, а также для функционирования переездной сигнализации на ж/д трассах;
• кабели местной связи (КСПЗПБ, КСПП, КСППБ, КСПЗП, ЗКАШп, ЗКАКпШп, ЗКАБп, ЗКП, ЗКПз, ЗКПБ, КСПпЗП, КСППт, КСПВг).

Рассмотрим подробнее некоторые виды медного кабеля.

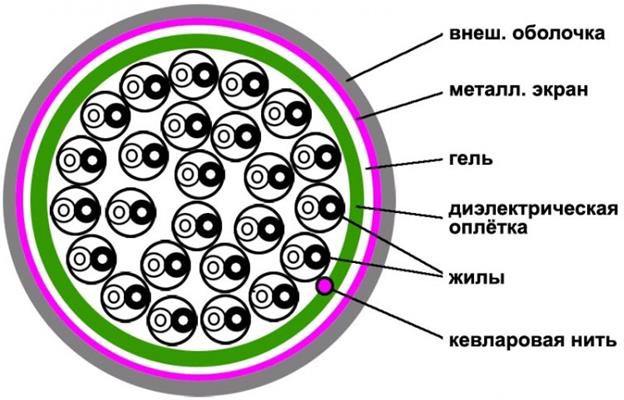

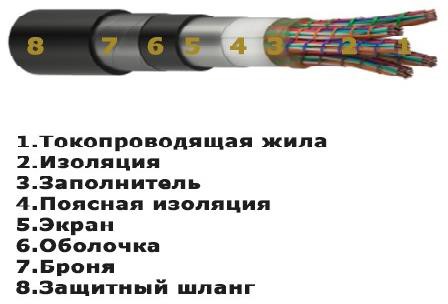

Кабель связи медный ТППэП 5х2х0,4.

• медные токопроводящие жилы в соответствии с ТУ 662 РК-3812-4-134-00;
• изоляция жил из полиэтилена в соответствии с ТУ6-11-00203335-97-95;
• две жилы скручены в пару, которые скручиваются в элементарные пучки, затем элементарные пучки скручиваются в сердечник;
• обозначение и расцветка жилы в паре в соответствии с ТУ 3500 РК 38480617-ТОО-25-2005;
• поясная изоляция выполнена полиэтилентерефталатными лентами;
• экран из алюмополиэтиленовой ленты;
• под экраном проложена медная луженная проволока;
• оболочка из полиэтилена в соответствии с ГОСТ 16336-77.

Кабели парной скрутки предназначены для эксплуатации в местных первичных сетях связи, а также для передачи сигналов цифровых систем со скоростью передачи 1024 Кб/с с номинальным напряжением до 225 и 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно, находящегося под избыточным воздушным давлением или без давления.

Кабели ТППэп, ТПппЗП применяются для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи на поддерживающем канате. ТППэпЗ применяется в условиях повышенной влажности. ТППэпБг применяется для прокладки в коллекторах, тоннелях, шахтах и в грунте.

Рисунок 2 – Структура кабеля марки ТППэп

Рисунок 3 – Поперечное сечение кабеля марки ТППэп

ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.

Рисунок 4 – кабель марки ПВС

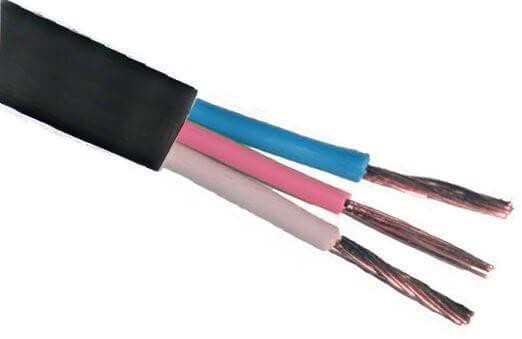

ПУГНП – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450В переменного тока 50 Гц, 1000В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.

Рисунок 5 – кабель марки ПУГНП

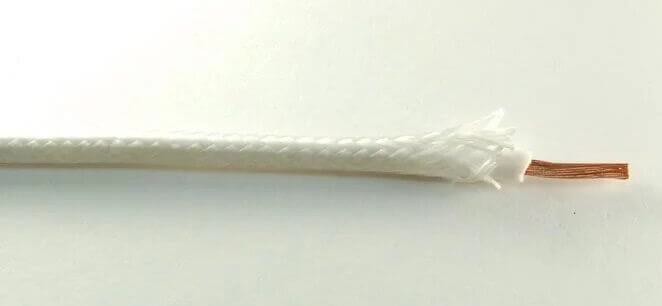

РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.

Рисунок 6 – кабель марки РКГМ

ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380В 50 Гц.

Рисунок 7 – кабель марки ШВВП

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования.

Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

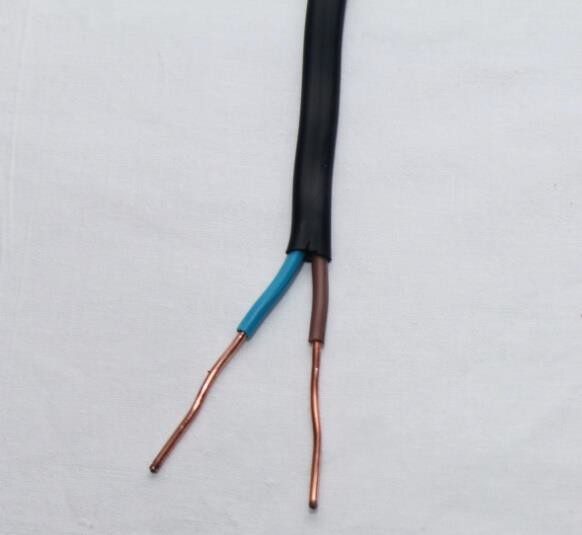

Рисунок 8 – Кабель марки ВВГ

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

Рисунок 9 – Кабель марки КГ

Виды и причины повреждений кабельных линий.

По характеру повреждений в кабельных линиях, различают следующие их виды:

• повреждение изоляции, вызывающие замыкание одной фазы на землю;
• повреждение изоляции, вызывающие замыкание двух или трех фаз на землю;
• повреждение изоляции, вызывающие замыкание двух или трех фаз между собой;
• обрыв одной, двух или трех фаз без заземления;
• обрыв одной, двух или трех фаз с заземлением оборванных жил;
• обрыв одной, двух или трех фаз с заземлением не оборванных жил;
• заплывающий пробой изоляции;
• повреждения линий одновременно в двух или более местах, каждое из которых может относиться к одной из вышеуказанных групп.

Однофазные повреждения — самый распространенный вид повреждений силовых кабельных линий напряжением 1-10 кВ. При этом виде повреждений одна из жил кабеля замыкается на его экранирующую оболочку. Однофазные повреждения можно разделить на три группы по значению переходного сопротивления в месте замыкания. К первой группе относятся повреждения с переходным сопротивлением, равным десяткам и сотням МОм (заплывающий пробой). Ко второй группе относятся повреждения с переходным сопротивлением от единиц Ом до сотен кОм и к третьей группе — повреждения с сопротивлением, близким к нулю.

Междуфазные повреждения составляют около 20% всех видов повреждений кабельных линий. Их можно разделить на две группы. К первой относятся повреждения с переходным сопротивлением в месте дефекта, близким к нулю, и ко второй группе — с сопротивлением от единиц кОм до сотен Мм.

В первом случае часто все три жилы свариваются между собой и с экранирующей оболочкой. При большом токе короткого замыкания кабель может перегореть на две части. При междуфазных повреждениях, относящихся ко второй группе, обычно между жилами и оболочкой кабеля имеется переходное сопротивление, и замыкание между собой двух жил происходит через экранирующую оболочку. Замыкание двух жил между собой без замыкания на оболочку происходит редко. Обрыв жил происходит из-за перемещения слоев почвы в местах расположения муфт, вследствие чего происходит вытягивание жил кабеля, а в муфтах, как правило, разрыв жил (растяжка).

Разрыв жил кабельных линий может произойти и в целом месте из-за различных механических воздействий или заводского брака. Причины повреждения кабелей весьма разнообразны, их можно объединить в следующие группы:

• дефекты, вызванные ошибками проектирования;
• ухудшение свойств изоляции в результате недопустимого перегрева токами нагрузки из-за ошибочно заниженного сечения жил кабеля;
• повреждения в аварийных режимах из-за неправильного выбора защитной аппаратуры и т.п.

Заводские дефекты, возникающие при производстве кабелей:

• трещины или сквозные отверстия в оболочке;
• совпадение нескольких бумажных лент;
• заусенцы на проволоках токопроводящих жил и т.п. Дефекты прокладки кабеля:
• крутые изгибы кабеля на углах поворота трассы;
• механические повреждения (изломы, вмятины, порезы, перекрутка кабеля) (Рис.10).
• несоблюдение допустимых расстояний до объектов которые могут негативно влиять на кабели (теплотрасса, рельсовые пути электрифицированного транспорта) и т.п.

Дефекты монтажа муфт:

• неполная заливка муфты мастикой;
• плохая опрессовка соединительных гильз;
• повреждение или загрязнение изоляции кабеля при монтаже муфты и т.п.

Рисунок 10 – Механическое повреждение кабеля

Повреждения в процессе эксплуатации:

• случайные механические повреждения кабелей (например, кабелей проложенных в траншее в результате проведения земляных работ механизированным способом);
• естественное старение изоляции;
• обрыв жил в результате просадки грунта;
• коррозия металлических элементов кабеля (броня, свинцовая оболочка), вызванная действием блуждающих токов или химическим составом грунта и т.п. (Рис.11).

Рисунок 11 – коррозия металлических элементов кабеля

2. Ремонт линейно-кабельных сооружений и восстановление

Ремонт линейно-кабельных сооружений проводится в целях поддержания или восстановления их первоначальных эксплуатационных характеристик. В соответствии с назначением, характером и объёмом выполняемых работ ремонт подразделяется на текущий и капитальный.

Текущий ремонт производится эксплуатационным персоналом периодически в зависимости от состояния ЛКС. Затраты на текущий ремонт производятся в пределах средств, предусматриваемых сметой затрат на производство.

Приемка законченного текущего ремонта производится по участкам, комиссией, в составе начальника и представителей и оформляется актом, в котором отмечаются объём и качество выполняемых работ (хорошо, удовлетворительно, неудовлетворительно), недостатки и сроки их устранения, а также оценивается общее состояние линейно-кабельных сооружений на принимаемых участках и даются необходимые рекомендации на следующий ремонтный период.

До начала приемки текущего ремонта комиссии предъявляются утвержденный план текущего ремонта, данные о фактически выполненных объёмах работ и протоколы измерений. При приемке текущего ремонта комиссия выборочно производит непосредственный осмотр не менее 25 % объёма выполненных работ. При этом не менее 10 % трассы проверяется пешим осмотром.

При текущем ремонте выполняются следующие основные виды работ:

1. частичные (одной строительной длины) выноска, замена и углубление подземного кабеля длиной не более 200 м;
2. планировка и подсыпка грунта при промоинах, оползнях, обвалах, устройство водоотводов и укрепление верхнего покрова грунта;
3. обследование кабельных переходов, частичные выноска и углубление подводных кабелей без привлечения водолазов и специальной землеройной техники;
4. замена и ремонт отдельных муфт, восстановление целостности защитных покровов кабеля;
5. ремонт заземляющих устройств
6. мелкий ремонт кабельных вводов и кабельных переходов через автомобильные и железнодорожные, а также другие коммуникации;
7. ремонт и частичная замена устройств по защите кабеля и других линейных сооружений от внешних электромагнитных влияний;
8. устройство и ремонт несложных контуров заземлений;
9. выполнение несложных работ по защите кабеля и других линейных сооружений от внешних электромагнитных влияний (оконтуровка деревьев и опор, частичная замена и прокладка новых грозозащитных тросов, установка КИП и отдельных устройств электромеханической защиты и т.д.);
10. отыскание и устранение отдельных мест негерметичности оболочек кабеля;
11. расчистка трассы от кустарника и мелкого леса;
12. мелкий ремонт сооружений подземной кабельной канализации (ремонт или замена отдельных люков, крышек, замков, накладок и др.);
13. установка и замена замерных столбиков, шлагбаумов, предупредительных и указательных знаков и плакатов по трассе кабеля;
14. ремонт и устройство переездов через трассу кабеля;
15. уточнение фиксации и глубины залегания кабелей на отдельных участках;
16. покраска замерных столбиков, предупредительных и указательных знаков, ящиков, шкафов, кабель-ростов и нанесение соответствующих надписей и обозначений;
17. укрепление и замена опор информационных знаков, замена сигнальных фонарей, ламп и другие текущие работы на переходах через водные преграды;
18. выполнение отдельных работ по ремонту кабеля и его доведение до норм по электрическим и оптическим параметрам на участке НРП-НРП (НУП- НУП);
19. другие работы, не требующие проектно-сметной документации;
20. ремонт сооружений ЦЛКС, ЛТЦ, НРП, (покраска дверей, полов, окон, стен, подсыпка грунта обваловки на НРП с частичной одерновкой, устройство и ремонт дорожек к НРП.

Капитальный ремонт производится периодически в зависимости от технического состояния линейных сооружений и планируется в каждом отдельном случае на основании данных контрольных технических осмотров, периодических проверок и дефектных ведомостей. При капитальном ремонте одновременно выполняются все работы, относящиеся к текущему ремонту.

Капитальный ремонт линейных сооружений производится по отдельным проектам, сметам и нормативам хозяйственным или подрядным способом.

Приемка выполненных работ по плану капитального ремонта производится комиссией, назначаемой руководством предприятия.

При капитальном ремонте выполняются следующие основные виды работ:

1. выноска или углубление кабеля (более одной строительной длины) длиной более 200 м;
2. подводные, берегоукрепительные и земляные работы на речных переходах и в прибрежных зонах подводных линий передачи;
3. подводно-технические работы по обслуживанию и ремонту кабельных речных переходов с привлечением водолазов;
4. ремонт кабельной канализации, переустройство кабельных колодцев, устройство компенсаторов для защиты кабелей от сдавливания льдом;
5. приведение электрических и оптических характеристик кабеля к установленным нормам на всей длине кабельной магистрали или на секции между оконечным и обслуживаемыми регенерационными пунктами;
6. работы на существующих кабельных линиях с целью использования их в более широком спектре частот;
7. проведение мероприятий по защите кабеля от различных видов коррозии, ударов молнии, влияния линий электропередачи, электрифицированных железных дорог и радиостанций;
8. замена и установка боксов, кабельных ящиков, киосков, шкафов, катушек индуктивности;
9. замена кабелей (более строительной длины) и оборудования, несоответствующих предъявляемым к ним требованиям, на новые, повышающие надежность линейных сооружений и улучшающие условия эксплуатации;
10. большие объёмы работ по подсыпке грунта в местах промоин, оползней, обвалов и т.д.;
11. устройство сложных контуров заземлений;
12. большие объёмы работ по перемонтажу муфт и восстановлению целостности защитных покровов кабеля;
13. установка над муфтами пассивных контуров (маркеров) в местах выноски замерных столбиков с пахотных земель;
14. устройство переходов через реки, автомобильные и железные дороги;
15. большие объёмы работ по восстановлению герметичности оболочки кабелей;

Основные объёмы текущего и капитального ремонтов определяются планами работы на год.

На основе годовых планов составляются уточненные квартальные и месячные планы, учитывающие результаты текущих контрольных проверок и технических осмотров. Годовые, квартальные и месячные планы текущего и капитального ремонтов утверждаются начальником соответствующего эксплуатационного предприятия. В планах должны указываться объёмы ремонтов в физических показателях и конкретные сроки выполнения работ.

Для выполнения работ бригады оснащаются соответствующим транспортом, механизмами, приборами, инструментом и материалами.

Руководитель бригады должен ежедневно вести журнал учета выполняемых работ с указанием фамилий исполнителей, вида и объёма выполненных работ, а также использованных материалов.

Конкретный порядок организации и приемки работ при выполнении текущего и капитального ремонтов определяется на местах в соответствии с применяемыми методами обслуживания линейных сооружений, формами организации труда, а также действующими рекомендациями и указаниями.

Для проведения ремонтных и аварийно-восстановительных работ в полевых условиях должна быть применена измерительно-монтажная машина. Машина должна использоваться для измерения кабеля и монтажа муфт.

Для ремонта оптических кабелей в состав оборудования измерительно- монтажной машины должны входить:

• приборы для определения места повреждения (обрыва) волоконно- оптического кабеля;
• измеритель оптической мощности;
• измеритель затухания;
• рефлектометр оптический;
• измеритель коэффициента ошибок полевой;
• комплект специального инструмента для разделки и монтажа оптических волокон;
• сварочный аппарат для волокон;
• источники электроснабжения;
• кабельные изделия и материалы;
• монтажный инструмент;
• радиостанции и аппараты служебной связи.

Организация проведения земляных работ при восстановлении поврежденного ОК.

После обнаружения места повреждения ОК необходимо откопать две траншеи длиной не менее 5 м, начала которых находятся в 10 м от места повреждения (Рис. 12). Профиль траншеи при земляных работах может иметь вид, приведенный на рисунке 13. Длина определяется условиями местности, сезоном, составом грунта, размещением рабочего места и пр.

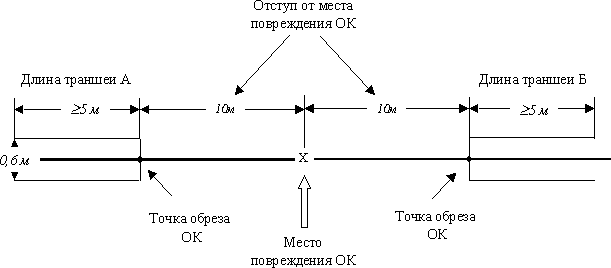

Рисунок 12 – Схема траншей при восстановлении ВОЛП с помощью ВОКВ

В начале траншеи «А» со стороны повреждения ОК обрезается (бокорезами или отрезной машиной) и подается на поверхность земли.

С учетом того, что на преодоление глубины траншеи и на изгибы ОК используется около 2 м длины ОК, на поверхности грунта будет находится длина ОК, обеспечивающая подключение к ней оптической кабельной вставки. Вблизи траншеи устанавливается палатка с монтажным столом. Аналогичные работы проводят со стороны траншеи «Б».

Рисунок 13 – Профиль траншеи.

Способы и средства выполнения земляных работ определяются в зависимости от плотности, связности, влажности и состава грунта, а также в зависимости от его состояния (талый или мерзлый). Рытье котлованов (траншей) в талых грунтах выполняется в основном вручную, штыковыми и совковыми лопатами. В непесчаных грунтах естественной влажности рытье котлованов на глубину заложения ОК (0,9 – 1,2 м) обычно производится без крепления стенок.

В песчаных грунтах естественной влажности котлованы (траншеи) глубиной до 1 метра могут разрабатываться с небольшими откосами стен (с крутизной откосов 1:0,25) без крепления стен. Крутизна откосов определяется как отношение глубины разработки к проекции откоса на горизонтальную плоскость.

При глубине свыше 1 метра котлованы (траншеи) в песчаных грунтах естественной влажности должны разрабатываться с крутизна откосов 1:0,5 без крепления, либо с вертикальными стенками, укрепленными распорками по всей высоте. Крепление стен котлована (траншеи) в грунтах естественной влажности выполнятся досками толщиной 40 – 50 мм, устанавливаемыми горизонтальными рядами вплотную к стенке.

Доски прижимаются к вертикальным стенкам котлована (траншеи) с помощью стоек и горизонтальных распорок. Для крепления котлованов могут быть использованы также заранее заготовленные инвентарные щиты. В малопрочных водонасыщенных грунтах при интенсивном притоке грунтовых вод применяется шпунтовое крепление (ограждение) стен котлованов или траншей.

Рытье котлованов и траншей для вскрытия кабеля и кабельных муфт в твердых породах и мерзлых грунтах производится лопатами с предварительным рыхлением грунта мотобетоноломами или электромолотками, получающими питание от передвижных бензоэлектрических агрегатов.

Рыхление грунта и выемка его из котлована (траншеи) производится послойно. В непосредственной близости от кабеля разработка грунта производится лопатами. Применение в непосредственной близости от ОК отбойных молотков и бетоноломов может быть оправдано только необходимостью срочного вскрытия ОК для подключения ОКВ.

Для откачки воды из колодцев, котлованов и траншей используются переносные (или перевозимые на специальных прицепах) насосы.

3. Способы проверки герметичности кабеля

Перед прокладкой линий связи, а также после окончания монтажа необходимо проверить у всех кабелей:

• герметичность наружной оболочки;
• величину сопротивления изоляции токоведущих жил и ее соответствие стандартным значениям;
• целостность экрана и отсутствие обрывов в жилах;
• наличие или отсутствие коротких замыканий между токоведущими жилами, жилами и металлической оболочкой или экраном;
• величину сопротивления изоляции защитного шланга у кабелей с алюминиевой или стальной защитной оболочкой и ее соответствие значениям, установленным для каждой конкретной марки.

Герметичность наружной оболочки.

Контрольным испытаниям на герметичность подвергаются строительные длины кабелей связи перед укладкой в траншеи, затяжки в каналы кабельной канализации и пр., после проведения этих операций, а также по окончанию установки соединительных и ответвительных муфт. Тестирование проводится с помощью компрессорных установок, баллонов со сжатым воздухом, оснащенных редукторами или специальных ультразвуковых течеискателей. Целостность оболочки и герметичность установки муфт определяется согласно показаниям манометров.

В кабелях, имеющих металлическую оболочку, подача воздуха и подключение манометра осуществляется через припаянные к оболочке клапана. Контроль герметичности в кабелях с полиэтиленовой оболочкой проводится с использованием специальных втулок со встроенными вентилями. Этот вид проверки не применяется для кабелей, в конструкции которых предусмотрено заполнение пустот между токоведущими жилами гидрофобными материалами.

Целостность оболочки в кабелях этой группы проверяется многофункциональными приборами, например, ИРК-ПРО, посредством которых можно замерить сопротивление изоляции оболочки по отношению к «земле». Результат измерений сопротивления для неповрежденной оболочки, пересчитанный с учетом коэффициентов на длину линии один км и эталонную температуру воздуха 200C, должен превышать значение величиной 5 МОм. Проверка герметичности также производится после восстановления оболочки после ремонта, если в результате проведения каких-либо работ рабочие повредили кабель связи.

Установка кабеля под постоянное избыточное воздушное давление.

Кабели, прокладываемые в трубопроводах телефонной канализации, часто выходят из строя в результате проникновения внутрь кабеля влаги через образовавшиеся трещины, надломы и проколы оболочки. Следствием не герметичности оболочки является понижение сопротивление изоляции кабеля или выход его из строя.

Во избежание проникновения влаги и для систематического контроля за герметичностью оболочки кабели устанавливают под постоянное избыточное воздушное давление, которое создается нагнетанием в них осушенного воздуха. При этом оболочка кабеля испытывает постоянное усилие, стремящееся её растянуть, поэтому при определении величины постоянного избыточного давления учитывают прочность оболочки.

Все магистральные и межстанционные кабели емкостью от 100 пар и более устанавливают под постоянное избыточное воздушное давление.

Кабели, полученные со склада, должны находиться под избыточным давлением не менее 4,9·10 4 Па.

Для осушки нагнетаемого в кабель воздуха используют различные осушители, гранулированы кальций или силикагель, причем силикагель поглощает влагу быстрее, чем другие осушители.

Постоянное избыточное воздушное давление в кабеле может поддерживаться автоматической подкачкой воздуха по мере снижения давления из-за допустимой или аварийной утечки. Допустимый расход воздуха равен 0,04 литра в минуту. Если расход больше, то кабель находится в аварийном состоянии.

Для содержания кабелей ГТС под постоянным избыточным воздушным давлением применяют стационарные и передвижные компрессорные установки:

• Компрессорно-сигнальные КСУ-М-30 и КСУ-60
• Контрольно-дозирующую КДВ-10
• Автоматически контрольно-осушительную АКОУ
• Компрессорную переносную КМ-77
• Полевую нагнетательно-осушительную ПНОУ-3

Установка для содержания кабеля под давлением УСКД предназначена для автоматической подачи воздуха в кабели связи, поддержания в них постоянного избыточного давления и контроля герметичности (Рис.14). Установка позволяет следить за величиной давления и расходом газа, получать сигнал о нарушении герметичности и определять район повреждения кабеля.

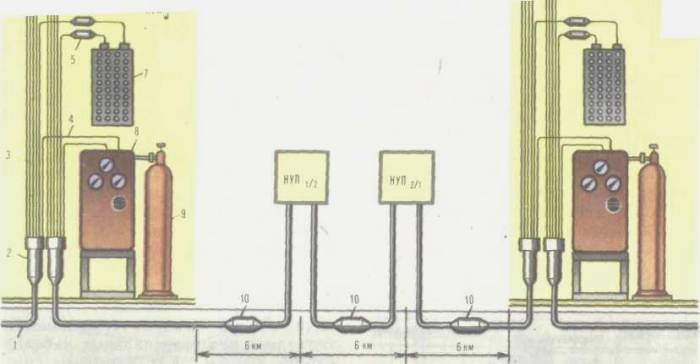

Рисунок 14 – Схема содержания кабелей под избыточным газовым давлением:

1. кабель;
2. разветвительная муфта;
3. распределительные кабели;
4. газопровод;
5. муфта ГМС;
6. муфта ОГКМ;
7. бокс;
8. АКОУ;
9. баллон;
10. муфта соединительная.

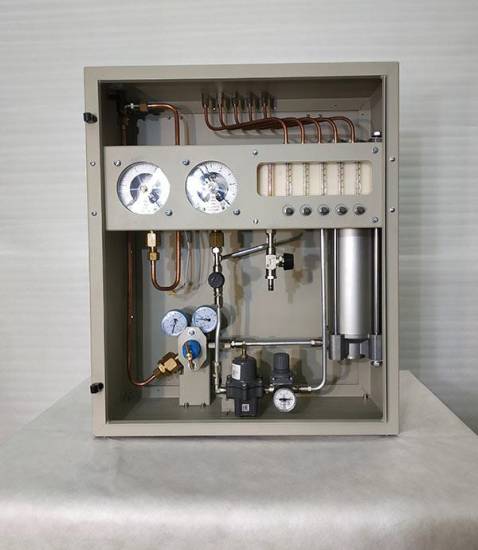

Установка АУСКИД-1М (Рис.15) предназначена для осушки и подачи воздуха под избыточным давлением из источника сжатого воздуха в кабели связи, автоматического поддержания в них постоянного избыточного давления сухого воздуха (консервации кабелей связи), контроля герметичности кабелей связи, а также приближенного определения места повреждения оболочки кабеля. Источником сжатого воздуха является баллон 40-150 для воздуха.

Рисунок 15 – Общий вид установки АУСКИД-1М

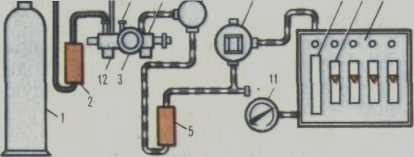

Рисунок 16 – Структурная схема УСКД:1 баллон; 2 — осушительные камеры; 3 редуктор высокого давления; 4 — редуктор низкого давления; 5 — осушительные камеры; 6 — сигнализатор; 7 — индикатор влажности; 8— блок ротаметров; 9 —ротаметры; 10, 11— манометры; 12, 13, 14 — предохранительные клапаны; I5 —штуцер

Кабели, в которых отсутствовало избыточное давление, подвергают также электрическим измерениям на сопротивление изоляции и испытаниям на обрыв и сообщение жил между собой, и оболочкой (Рис 17).

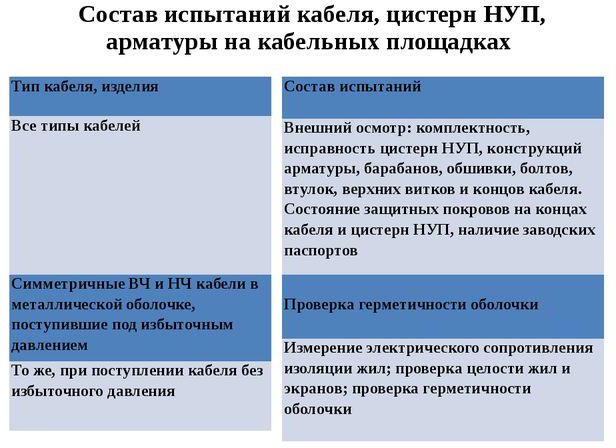

Рисунок 17 – Электрические измерения

При монтаже и обслуживании кабеля находящегося под постоянным избыточным воздушным давлением, нужно обязательно соблюдать технику безопасности!

4. Виды работ с приборами и приспособлениями

Специализированные приборы и инструменты позволяют обеспечить качественный монтаж и последующую эксплуатацию линий связи, соблюдение установленных стандартов и норм. Арсенал инструментов монтажников включает в себя ручные приспособления и измерительные приборы, необходимые при строительстве и эксплуатации кабельных линий.

Приборы должны обеспечивать высокую точность измерений, безотказность в работе и энергоэкономичность. От ручных инструментов требуются надежность и большой эксплуатационный ресурс. Для измерительных и поисковых работ используются приборы, которые отличаются по своему назначению и конструкции:

• трассо-дефектоискатели, которые позволяют определить местоположение, повреждения и глубину прокладки кабельных линий на местности;
• маркероискатели, которые предназначены для поиска маркеров над ключевыми точками линий, а также записи и считывания с них информации;
• приборы для поиска и тестирования телефонных пар: индуктивные щупы, телефонные пробники, монтерские тестовые трубки, искатели кабельных пар и специальные тестовые наборы;
• приборы для кабельных сетей: измерители параметров линий, генераторы сигналов, измерители переходного затухания, приборы для тестирования кроссов;
• анализаторы каналов тональной частоты, определяющие частоту и уровень сигнала, уровень шумов, коэффициент потерь вызовов и т. д.;
• приборы для кабельных линий: измерители, рефлектометры и портативные мосты;
• приборы для компьютерных сетей: сетевые и кабельные тестеры, тональные генераторы и специальные тестовые наборы;
• электроизмерительные приборы: мегаомметры, мультиметры, тестеры электропроводки, тестеры и индикаторы напряжения, инфракрасные термометры.

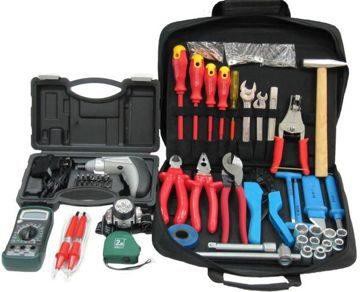

Набор ручных инструментов монтажника включает кусачки, отвертки, ножовки, гаечные ключи, наборы для спайки, монтажа кабелей, а также другие различные инструменты и готовые комплекты. В качестве специального инструмента для монтажа кабелей и их окончаний используются горелки, кримперы, степлеры, паяльники, горелки, фены и т. д. К средствам защиты и малой механизации относятся монтерские когти, перчатки, удерживающие системы и фонари. Для защиты от ветра и атмосферных осадков при ведении работ по монтажу используются палатки.

Измерения в ВОСП можно разделить на две группы:

1. Измерения в процессе строительства, которые в свою очередь можно разделить на:

• входной контроль;
• оценку качества строительных работ с целью доведения параметров до установленных нормативов;
• приемно-сдаточные испытания.

1. Измерения в процессе эксплуатации, которые также можно разделить на:

• профилактические измерения;
• аварийные измерения;
• входной контроль;
• контрольные измерения после аварийно-восстановительных работ;
• непрерывный мониторинг с помощью встроенного в ВОСП контрольно- измерительного оборудования.

Входной контроль производится перед проведением строительных и ремонтных работ, связанных с заменой кабеля и прочих компонентов ВОСП. В ходе этих измерений контролируется качество строительных длин кабеля и других компонентов. При входном контроле измеряют вносимое затухание и по известной строительной длине по нему рассчитывают коэффициент затухания, измеряют потери в контрольных сварках различных строительных длин между собой и для паспортизации регистрируют рефлектограммы всех ОВ строительной длины.

Оценка качества строительных работ включает двухсторонние измерения вносимого затухания всех ОВ на смонтированных участках, потерь во всех неразъемных соединениях.

Приемно-сдаточные испытания, профилактические и контрольные измерения после аварийно-восстановительных работ включают двухсторонние измерения вносимого затухания всех ОВ кабельного участка, потерь в стыках, коэффициентов затухания на разных участках, а также паспортизацию кабельного участка по результатам измерений затухания и рефлектограммам всех ОВ.

Аварийные измерения проводятся для определения характера повреждения и расстояния до него.

У ОВ и ОК существует множество параметров, которые можно разделить по группам. Это характеристики:

• оптические;
• геометрические;
• механические;
• климатические и эксплуатационные.

К оптическим характеристикам относятся:

• затухание, коэффициент затухания, потери в стыках;
• дисперсия, полоса пропускания, длина волны нулевой дисперсии;
• числовая апертура, диаграмма направленности;
• профиль показателя преломления;
• диаметр модового поля (для одномодовых ОВ);
• критическая длина волны (для одномодовых ОВ). К геометрическим характеристикам относятся:
• длина ОВ или ОК, расстояние до места повреждения или неоднородности;
• диаметры сердцевины, оболочки, защитного покрытия ОВ, размеры элементов конструкции ОК.

К механическим характеристикам относятся:

• допустимые растягивающие и раздавливающие усилия для ОВ и ОК;
• допустимое число закручиваний и допустимый радиус изгиба ОВ и ОК;
• устойчивость к ударам и вибрациям;
• допустимое осесимметричное сжатие (для подводных ОК).

К климатическим и эксплуатационным характеристикам относятся:

• стойкость к повышенным и пониженным температурам,
• пожароустойчивость;
• стойкость к воздействию влаги и агрессивным средам;
• радиационная стойкость;
• герметичность.

Большая часть этих характеристик измеряется при разработке конструкции ОВ и ОК, при заводских испытаниях. Основное внимание уделяется измерениям в процессе строительства и эксплуатации ВОСП.

Наборы предназначены для проведения электромонтажных работ под напряжением до 1000 вольт (Рис.18).

Рисунок 18 – Набор для проведения электромонтажных работ

Рабочие части инструментов изготовлены из высококачественной стали, а эргономичные рукоятки обеспечивают безопасное использование и комфорт. Наборы включают в себя сумки с отделениями для удобства хранения и транспортировки инструментов.

Коммутатор является вспомогательным удаленно управляемым устройством, предназначенным для поддержки монтера связи при эксплуатации линейно-кабельных сооружений связи. Используется при устранении линейно-кабельных повреждений в условиях отсутствия персонала кросса и позволяет выполнять весь комплекс работ одному специалисту.

При использовании прибора отпадает необходимость в челночных перемещениях монтера между АТС и местом повреждения, и сокращается расстояние перемещения монтера в 5–7 раз.

При помощи LineCom-3 монтер может управлять коммутатором по телефону при помощи двузначных кодов. Подключив коммутатор, монтер уходит на поиск повреждения, в процессе которого может дозвониться с мобильного телефона до коммутатора и, набирая тональным способом двузначные коды, переводить коммутатор в необходимые режимы работы. При установлении связи с коммутатором встроенный голосовой автоинформатор проговаривает, в каком режиме находится, и напоминает, какие коды доступны в данный момент. Коммутатор можно одновременно подсоединить к трем линиям, с которыми будут производиться работы.

Рисунок 19 – Устройство LineCom-3

ИРК-ПРО 4 является измерительным мостом. Это самый простой прибор в линейке ИРК-ПРО для мостового поиска повреждений и плановых измерений c управлением, вынесенным на переднюю панель. Прибор предназначен для определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля, измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи. Прибор может работать при наличии напряжения на кабеле и в условиях помех. Встроенная память позволяет хранить характеристики 30 кабелей и 1000 плановых измерений.

Измерительный мост приборов ИРК-ПРО позволяет проводить:

• измерение сопротивления изоляции;
• измерение электрической емкости и расстояния до места разбитости пар;
• измерение сопротивления шлейфа и омической асимметрии;
• измерение расстояния до повреждения изоляции;
• измерение расстояния до места обрыва кабеля;
• определение длины кабеля;
• измерение напряжения на кабеле.

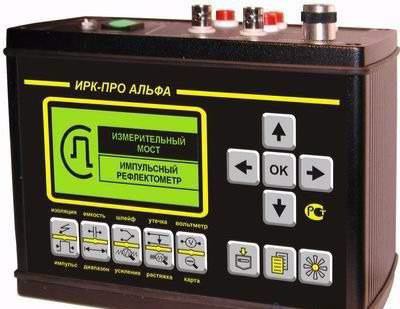

Рисунок 20 – Устройство ИРК-ПРО 4

5. Определения типа повреждения кабеля и выбора метода его поиска

Используемые приборы и методы.

• Трубка телефонная. Применяется для прозвонки и определения характера повреждения.
• Прибор кабельный. Имеется в виду приборы класса ПКП, ИРК-ПРО или любые другие способные измерить сопротивление изоляции до 30 000 МОм, электрическую ёмкость жил кабеля и имеющие мостовые схемы сравнения сопротивлений и емкостей.
• Измеритель неоднородности линий или рефлектометр (практически это одно и тоже). Может быть выполнен в составе прибора из предыдущего пункта, например ИРК-ПРО-«Альфа». Используется импульсный метод измерения кабеля.
• Измеритель переходного затухания. Например: ИПЗ-(вся серия), «Дельта- ПРО» и подобные. Тоже могут быть выполнены в составе кабельного прибора.
• Поисковый комплект (трассоискатель, кабелеискатель). Используется для поиска непосредственно по трассе кабеля. Должен использовать индукционный и контактный метод поиска. Состоит минимум из двух блоков: генератор и поисковый блок.

1. Определитесь с тем, что вы будете искать

Ещё до того как подойти к оконечному устройству кабеля надо составить для себя чёткое представление, где кабель начинается, где должен заканчивается, и нет ли на этом кабеле других оконечных устройств — параллелей. В практике эксплуатации возможны малоизвестные врезки и неправильно скрученные муфты.

Для кабелей находящихся в эксплуатации важным, хотя и косвенным доказательством отсутствия малоизвестных «химий» является одинаковость включения кроссировок на обоих оконечных устройствах. То есть если на входе кабеля включены 0, 3, 5, 8 пары, то они же (0, 3, 5, 8) должны быть использованы на выходе. Впрочем, полезно при этом проверять присутствие питания на этих парах, а то монтёры не всегда откидывают те провода, которые не используются.

2. Работа с телефонной трубкой.

Способы найти нужную пару на боксе.

Правильный: вам о том, какая на боксе пара повреждена должен сообщить техучёт (кросс). Первый способ хорошо работает на магистралях и при образцовой паспортизации.

Как его разновидность, это отслеживание нужной пары начиная от станции. Например, зная, каким номером пары идёт искомый номер в магистрали, находим в его в распределительном шкафу и определяем, какой парой он ушёл в распределение или передачу.

Второй связан с кроссом. Работник кросса включается в повреждённую пару своим аппаратом, а вам приходится искать это включение трубкой на боксе поочерёдно подключаясь трубкой к каждой паре, пока вам не ответит этот работник кросса.

Третий заключается в том, что вы набираете номер требуемого абонента (можно мобильником) и отвёрткой или другим проводником закорачиваете поочерёдно все пары бокса. При замыкании нужной пары в трубке прервётся сигнал вызова.

Второй и третий способы плохи тем, что вызывают сработку сигнализации на соседних парах.

Определение типа повреждения.

Для измерений нужно определить обрывные жилы, жилы с наиболее низкой изоляцией и жилы с высокой изоляцией (чистые). Последовательность действий при определении повреждений для эксплуатации несколько разнятся от этой же работы в строительных организациях из-за использования парной ёмкости при включения кабельной линии.

Строители работают с чистым кабелем, а эксплуатации, для того, чтобы снять питание с кабеля в 100 пар требуется пол дня, а потом ещё пол дня придётся всё это включать. Ко всему прибавьте, что больше 100 абонентов на день окажутся без Интернета и проводного телефона.

Отключив входящую и исходящую кроссировку с исследуемой пары, убеждаемся, что повреждение именно в искомом кабеле.

Если на паре после отключения есть напряжение (трубка щелкает на цепи земля-жила) — это сообщение, нарушение изоляции в другой паре кабеля. Определив, что в жиле кабеля сообщение, найдите, с какой жилой она сообщается. Для этого подключив трубку в цепь «земля — повреждённая жила» поочерёдно закорачивайте остальные пары кабеля. В момент закорачивания сообщающейся парой в трубке будет слышен громкий щелчок и если щёлкают несколько пар выбирайте самую громкую. Отключите питание с найденной пары. Сообщение должно пропасть или уменьшится. Определите, измерив изоляцию между сообщающимися жилами с какой жилой этой пары происходит сообщение.

Земля трубкой определяется в эксплуатации с использованием питающей жилы другого номера. Если на отключенной паре трубка щёлкает на цепи питание-жила, то это называют «землёй». Но измерителю полезно знать, что это тоже может быть сообщением, только сообщение не с питающей жилой соседней пары, а с плюсовой (питающая жила это минус).

Обрыв определяется по отсутствию ответа станции с пары на выходном конце кабеля. Иногда бывает полезно поискать обрывную жилу на других парах бокса, особенно если кабель недавно был в ремонте.

Для определения прослушки (разнопарки или пониженного переходного затухания) то же применяют монтёрскую трубку, хотя определяются ей только переходное не более 40 дБ.

Трубку подключают в исследуемую пару, при этом можно даже не отключать питание, а только набрав одну цифру номера. Далее поочерёдно коротят отвёрткой соседние пары. Если пара плохо защищена, то в трубке будут слышны щелчки от короткого, и та пара, которую коротят то же подвержена влиянию. Для более точного измерения применяют приборы соответствующего класса.

Строителям проще в том, что они имеют дело с незанятым (чистым) кабелем. Без всяких отключений все его повреждения можно определить простой прозвонкой. Так, для определения обрывов можно заземлить все жилы на одном конце кабеля и убедиться в присутствии заземления на другом конце. Сообщение и землю определяют с одного конца той же трубкой или измерением изоляции.

При прозвонке следует более внимательно отнестись к правильности сборки кабеля и в случае обнаружения ошибок в расшивке плинтов, недостаточно перепайки жил в плинтах, следует проверять переходное затухание между парами плинта.

Важным параметром при приёмке кабеля в эксплуатацию является изоляция экрана (доказывает целость оболочки). Телефонной трубкой можно определить все повреждения изоляции и при некотором понимании процессов даже разбитость пар (разнопарку).

6. Техника безопасности при работе с приборами и приспособлениями

При электромонтажных работах не обойтись без использования электрического инструмента — болгарки, дрели, шуруповерта, штробореза. Монтаж электропроводки опасен не только тем, что вы имеете дело с электрическим током, но и тем, что вы пользуетесь устройствами, которые могут травмировать при несоблюдении определенных правил.

К самостоятельной работе с переносными приборами допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, вводный инструктаж, первичный инструктаж, обучение и стажировку на рабочем месте, проверку знаний требований охраны труда, имеющие группу по электробезопасности не ниже III и соответствующую квалификацию согласно тарифно-квалификационного справочника.

Работы, связанные с измерениями переносными приборами, проводит бригада, не менее двух человек, один из которых назначается старшим. Старший должен иметь квалификационную группу по электробезопасности не ниже IV, члены бригады — не ниже.

Инструкцию по безопасному использованию электрических инструментов и приспособлений выглядит следующим образом:

Весь электроинструмент должен соответствовать требованиям Государственных стандартов и ТУ по части соблюдения правил электробезопасности. Понятие электрический инструмент относится к механизмам, работающим от сетевого напряжения или аккумуляторных батарей. Перед началом работ, согласно правилам техники безопасности, необходимо по паспортным данным определить класс инструмента.

Класс в свою очередь определяется по способу защиты от поражения электротоком и регламентируются ГОСТом. Также необходимо проверить надежность крепления всех деталей и наличие комплектующих. Осмотреть и убедиться в исправности соединительного шнура (кабеля), электрической штепсельной вилки, защитного кожуха, целостности изоляции.

Вилка питающего кабеля должна соответствовать стандартным сетевым розеткам. Категорически запрещено вносить какие-либо изменения в конструкции вилки питающего кабеля или розетки сети. При осмотре стоит убедиться в исправности выключателя и проверить электроинструмент при работе на холостом ходу (без нагрузки). Запрещено пользоваться устройствами, имеющим видимые дефекты, и не прошедшие испытания или с просроченным сроком проверки. Правила техники безопасности запрещают пользоваться неисправным электроинструментом.

Немедленно стоит прекратить работу, если возник круговой огонь на коллекторе, появился запах горящей изоляции, возник нехарактерный шум или вибрация, нечеткое срабатывание выключателя, подтекание смазки работающего электрического инструмента. В случае исчезновения напряжения или возникновения неисправности все действия должны быть прекращены, а инструмент немедленно отсоединен от сети.

Техника безопасности при работе с электроинструментом категорически запрещает его использование, если видны повреждения питающего кабеля или вилки подключения, работа выключателя не соответствует указанному положению, есть сколы или трещины на кожухе аппарата.

При использовании электрического инструмента соединительные провода и кабели, по возможности, должны быть подвешены, а не находится на земле, полу или подмостях. Стоит следить за тем, чтобы соединительные провода или кабели не соприкасались с влажными или маслянистыми предметами, поверхностями.

Питающий кабель электроинструмента нужно защитить от случайного механического повреждения. Необходимо следить за тем, чтобы кабель не натягивался, не перекручивался, не подвергался перетиранию.

Стоит отметить, что на питающий кабель нельзя ставить посторонние грузы или допускать пересечение с другими тросами или шлангами газосварочных аппаратов.

На производстве или предприятиях электрический инструмент должен быть учтен, и проходить постоянную проверку и испытания в определенные сроки. Сроки проверки электроинструмента установлены ГОСТом, техническими условиями и нормами испытания электрооборудования.

После проверки и испытаний на весь инструмент ставится штамп с номером, датой следующего испытания и подписью лица, проводившего проверку, а также наименованием лаборатории, проводящей испытания.

Для поддержания электроинструмента в рабочем состоянии, проведения необходимых периодических испытаний, осмотров и проверок, руководитель предприятия или организации назначает ответственного работника. Этот работник должен иметь группу по технике безопасности не ниже 3. Все ремонтные работы должны производить только подготовленный и допущенный к таким мероприятиям персонал.

Всем работникам, пользующимся ручным электроинструментом, стоит помнить, что нельзя передавать его, хотя бы на незначительное время, другим работникам, не имеющим права работы с ним. Ни в коем случае нельзя разбирать или производить какой-либо ремонт электроинструмента во время производства работ. До полной остановки вращающихся частей нельзя касаться, убирать стружку или опилки либо браться за питающий провод. Прежде чем устанавливать рабочую часть в патрон или регулировать электроинструмент его требуется отключить от электросети.

Работая ручными электрическими инструментами на стройке необходимо учесть ряд факторов:

• возможность поражения электротоком;
• необходимость ограждения рабочего места, в случае работ на высоте, из-за возможности падения;
• рассеянность внимания из-за сильного шума и вибрации;
• достаточность освещенности места производства работ.

По окончанию использования электроинструмента, его следует очистить от пыли, грязи, и сдать под роспись ответственному лицу.
