Как сделать AUX вход в магнитоле и подключить Bluetooth.

Здравствуйте, давно ничего не писал, но тут появилось немного свободного времени и я решил рассказать вам про переделку старой CD магнитолы под Bluetooth музыку и телефонию. Вроде бы ничего сложного, ведь достаточно купить на Aliexpress нужное устройство, например я заказывал Kript Bluetooth car kit вот тут долго выбирал, читал отзывы. Могу сказать, что эта вещь своих денег стоит, звук дает чистый, микрофон в ней огромный и слышно вас отлично и шумоподавление работает четко, все шуршания печки и прочего гасит на ура. А еще очень радует, что подключается к телефону сам при запуске двигателя.

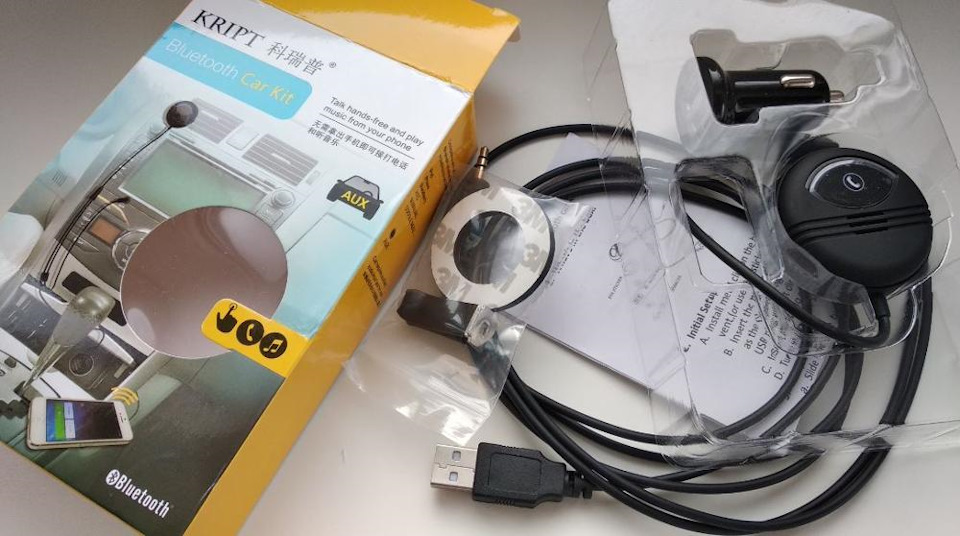

Kript комплект поставки

Подключить это устройство нужно было к магнитоле LG TCH-M550 2005 года выпуска… USB берем с прикуривателя, благо адаптер в комплекте, а вот Jack 3.5 втыкать оказалось некуда, так как в магнитоле 14 лет назад просто не предусмотрели USB порты и какие то там разъемы AUX )))

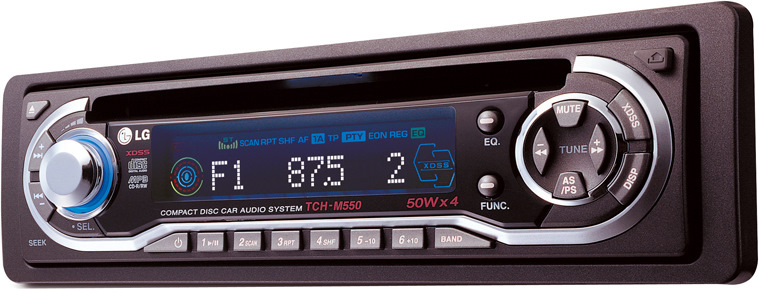

LG TCH-M550

Подумал я, ну неужели придется искать новую магнитолу и полез искать информацию как сделать AUX разъем своими силами, ведь раньше уже встречались мне на просторах интернета упоминания о таких переделках. Самое удивительное, что мне удалось найти много форумов и видео на Ютубе, но везде как то очень пространственно объяснялось как это делается, без понимания вопроса, так что пришлось разбираться самому.
Все инструкции в интернете рассказывают как легко припаять три проводочка от любого удлинителя Jack 3.5. Берешь левый канал, правый канал и массу, паяешь на выходе радио модуля… но почему то не все говорят о том, что в этом случае у вас либо пропадет радио в магнитоле, если вы догадались перепилить дорожки перед контактиком, либо у вас радио будет играть на фоне музыки с телефона :))

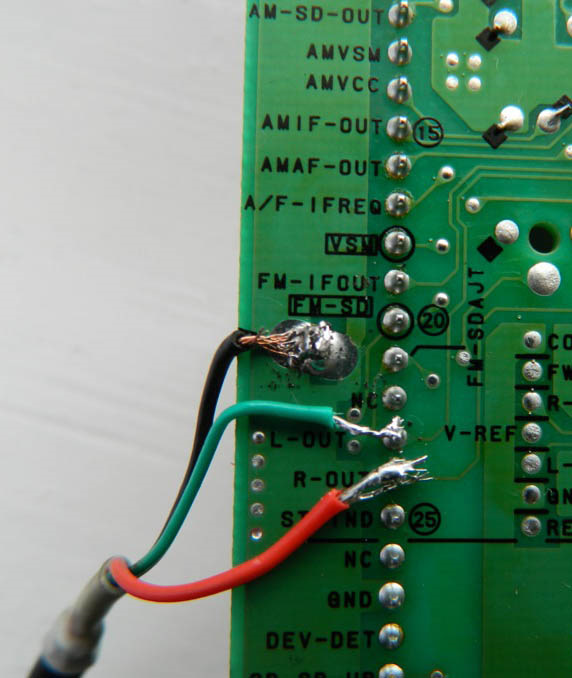

Пайка AUX к радиомодулю (контакты, как правило подписаны)

Но это же полнейший бред! При этом еще с легкой руки утверждается, что можно сделать и вместо CD дисков, точно так же просто, но как именно умалчивается. Ну во первых, радио не контролирует вставлен ли диск, радио не контролирует прочитался ли этот диск и пошло ли воспроизведение, без этих условий звуковой канал от CD магнитола просто не слушает и даже не переключается в этот режим. Если у вас нет глубоких познаний в электронике и вы, как и я не хотите разбираться, где припаять резисторы и перемычки на микросхемах для обмана электроники, достаточно просто вставить любой диск и запустить на вечный повтор и все.
Еще один момент, о котором следует упомянуть, в этих инструкциях из интернета часто говорится, что можно припаяться просто перед микросхемой предусилителя на плате, но только через конденсатор, иначе работать не будет :))) все четко и ясно не правда ли? Ни какой там конденсатор брать, ни как нужные выводы микросхемы найти, ничего толком не объясняют. А еще забывают сказать, что при таком подходе вы теряете часть электросхемы, ведь если посмотреть там до предусилителя есть отпайки от звуковой дорожки, они же тоже отвечают за какие то функции и они перестанут работать или будут работать некорректно.
В общем, хочу рассказать всем, как мне удалось с практически нулевыми познаниями разобраться и заставить работать AUX вместо CD.
Во первых я по названию магнитолы LG TCH-M550 нашел в интернете инструкцию по эксплуатации и сразу даташит на магнитолу, там нашел электрическую схему, вот такого вида:

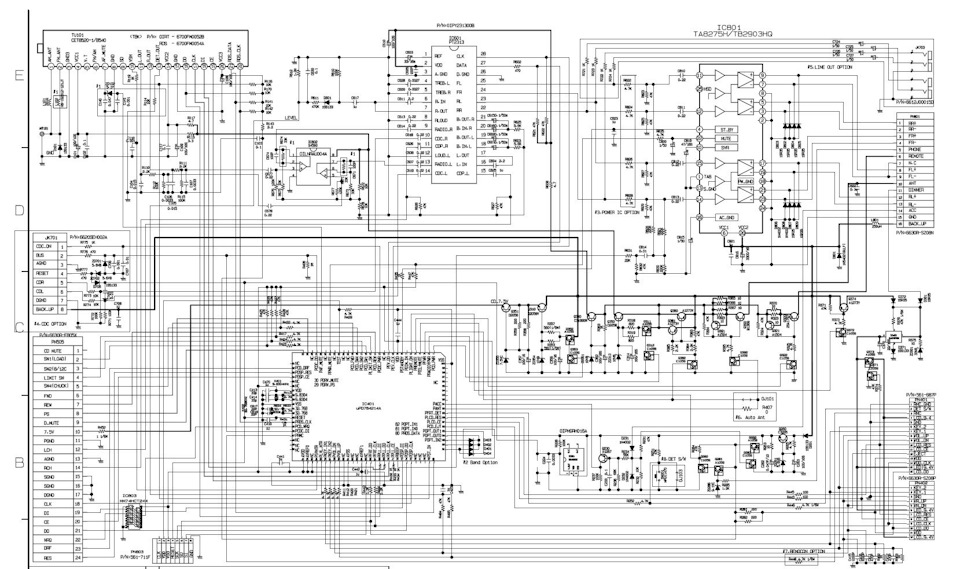

Схема магнитолы LG TCH-M550

Просто забивая по порядку названия микросхем с платы в интернете, нашел ту, что используется в качестве предусилителя, это оказалась РТ2313. Далее нашел даташит уже именно на эту микросхему, там была схема с подписанными выводами.

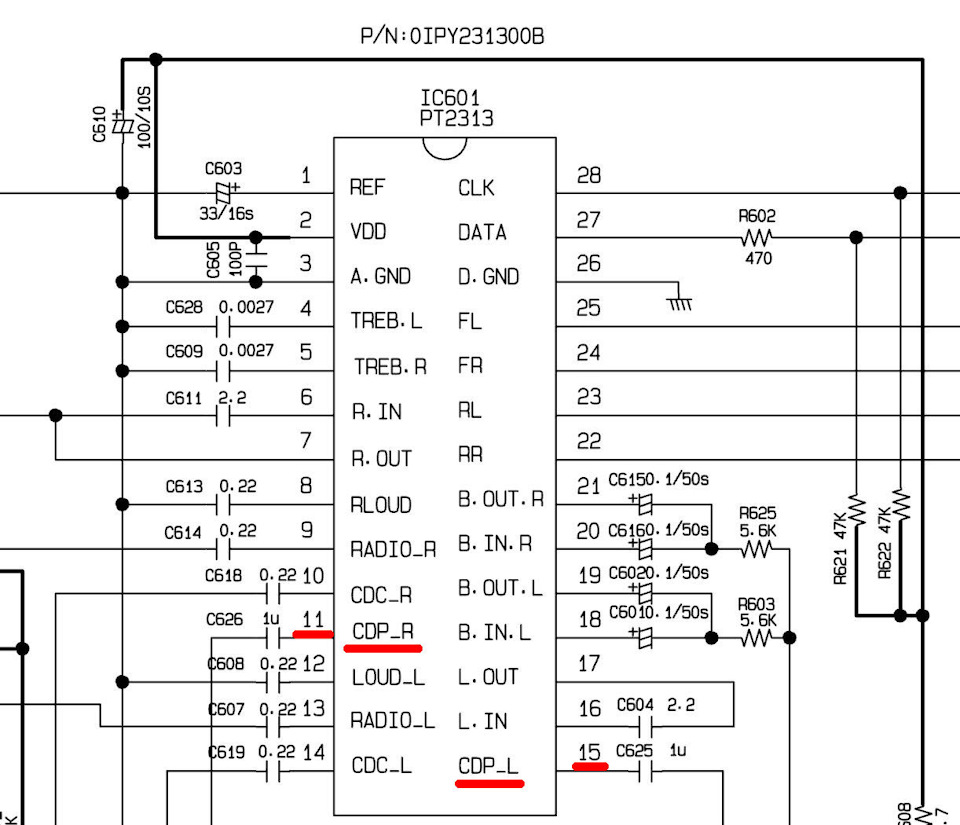

cхема предусилителя

Оказалось что у меня в предусилителе 3 звуковых входа, то есть 6 ножек из 28 используются для входящего звука по 2 на каждый источник. 1й это радио 2й это CD а 3й CD чейнджер, который в моей магнитоле вообще не предусмотрен ))) было бы здорово использовать именно этот канал для AUX, но полистав электрическую схему и потратив пару часов на поиски информации в интернете, понял, что это дохлый номер. На плате распаяна только часть компонентов для работы CD чейнджера, да и заставить магнитолу думать, что он в работе еще сложнее, чем CD.
Далее я вернулся к предусилителю и проследил дорожки от нужных ножек №11 CDP_R и №15 CDP_L до ближайшего конденсатора, как учили, но там оказался настолько мелкий конденсатор, что простым паяльником «одну ножку отпаять, а к другой припаять AUX канал» просто невозможно.

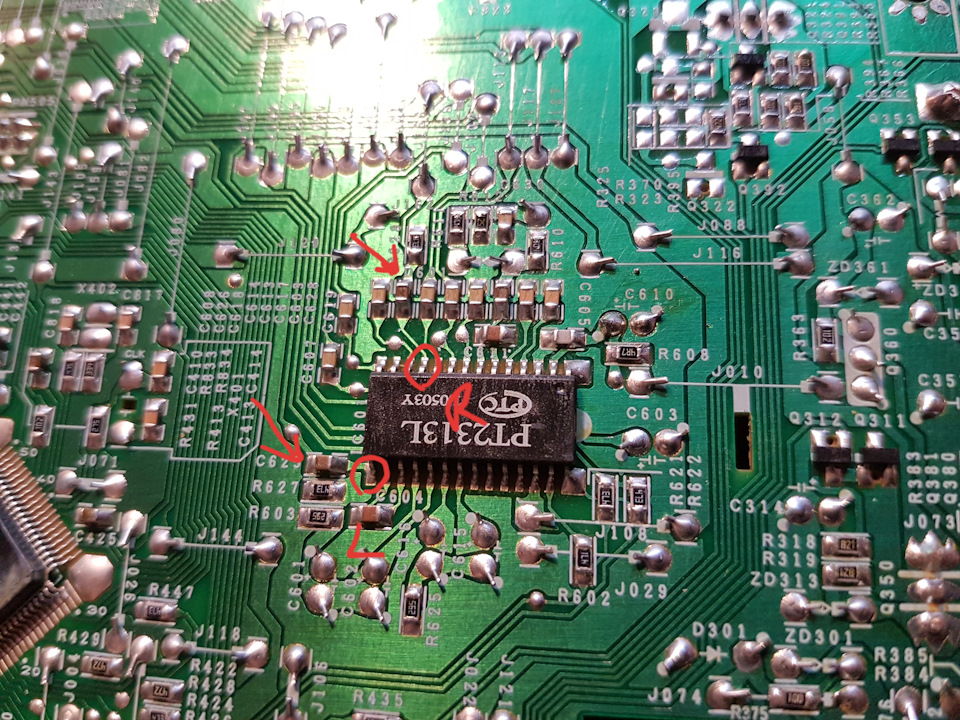

Предусилитель на плате

А еще судя по схеме, после конденсатора, были отпайки на входы предусилителя LOUD_L и LOUD_R и что то мне подсказывает, если перерезать эти дорожки, то с режимом LOUD в магнитоле для CD входа можно попрощаться )))
Потом мне пришла в голову мысль, а что если оставить в покое предусилитель и паяться не на плате магнитолы а на плате СD привода, где звук, прочитанный с диска идет по шлейфу. Посмотрел внимательно на плату CD и увидел, что там даже дорожки перед шлейфом подписаны и четко видно, где звуковые каналы идут. Можно было не искать даташиты и не разбираться с электрической схемой )))
Решено, режем дорожки!

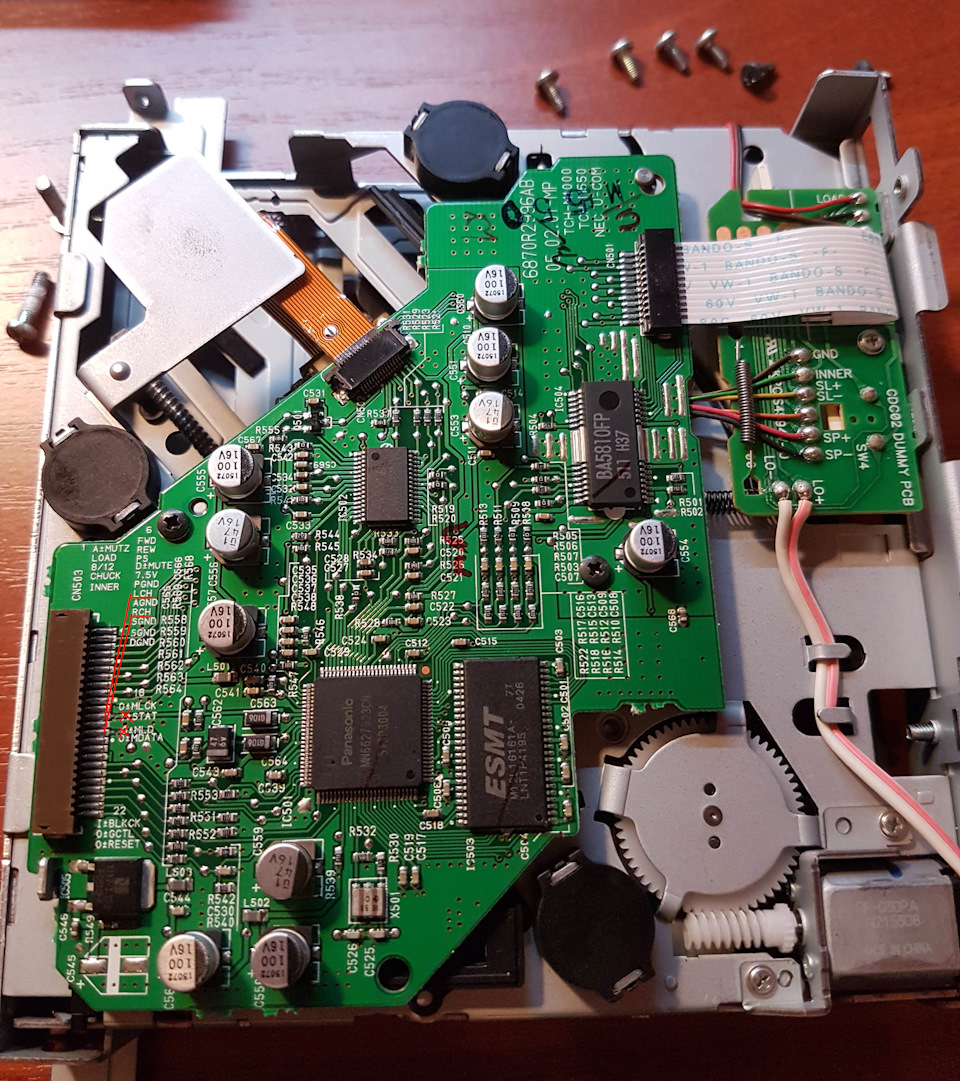

Плата привода с перерезанными дорожками

И паяемся к контактам перед шлейфом, но и тут мне показалось все слишком мелко для 25вт паяльника! Ищу где припаять просто прозванивая мультиметром дальше после шлейфа, по ходу дорожки и нахожу, контакт, который ныряет внутрь платы, а с обратной стороны просто проволочка! Ну это же просто подарок, да еще и так паять удобно, правый канал оказался проволочка J156 левый канал проволочка J140.

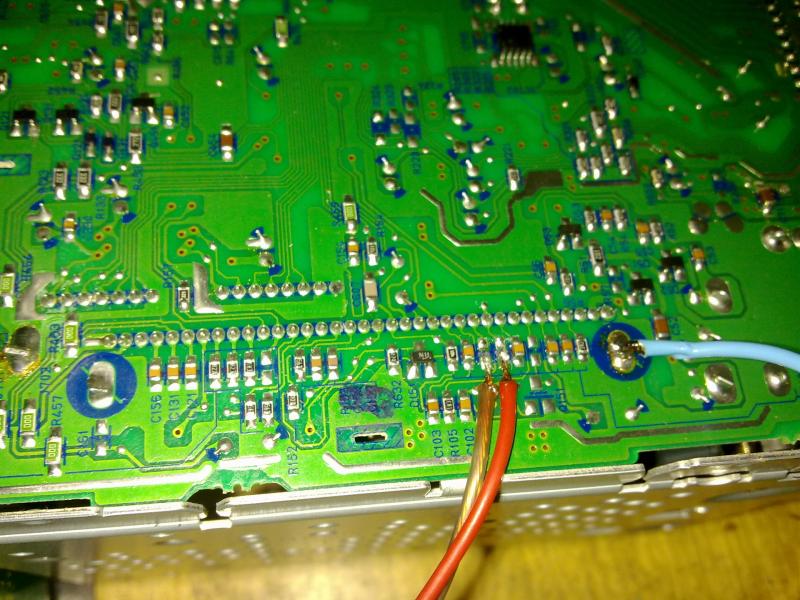

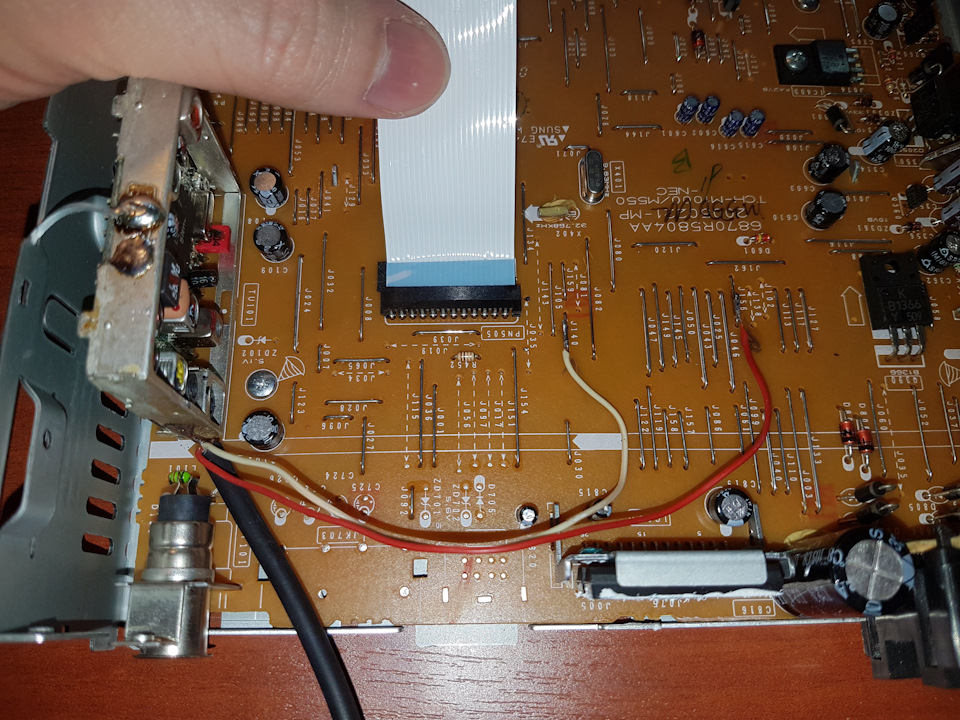

Припаиваем AUX удлинитель

И тут я понял, что зря только испортил плату CD привода, достаточно было перекусить проволочку со стороны привода а со стороны остальной схемы припаять к ней проводок удлинителя jack 3.5, к стати при желании, можно сделать даже простой выносной переключатель, чтобы сохранить CD привод, но в моем случае это было абсолютно не нужно.
Массу я припаял «в любом месте» рядом с другим проводочком массы, чтобы не перепутать )) просверлил дырку в задней крышке и вывел удлинитель наружу, все собрал обратно.

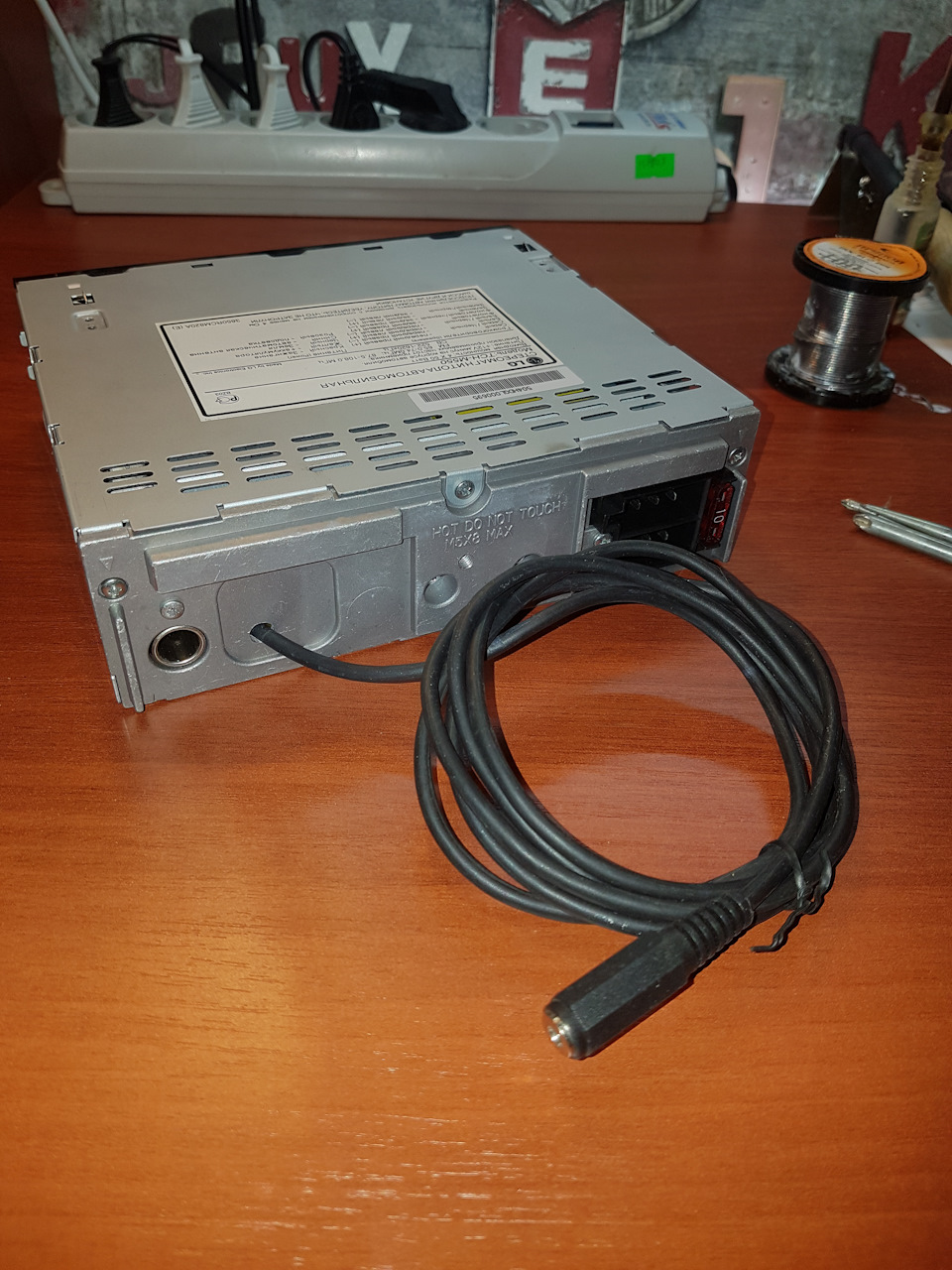

Собранная магнитола

Установил магнитолу в и Bluetooth в машину.

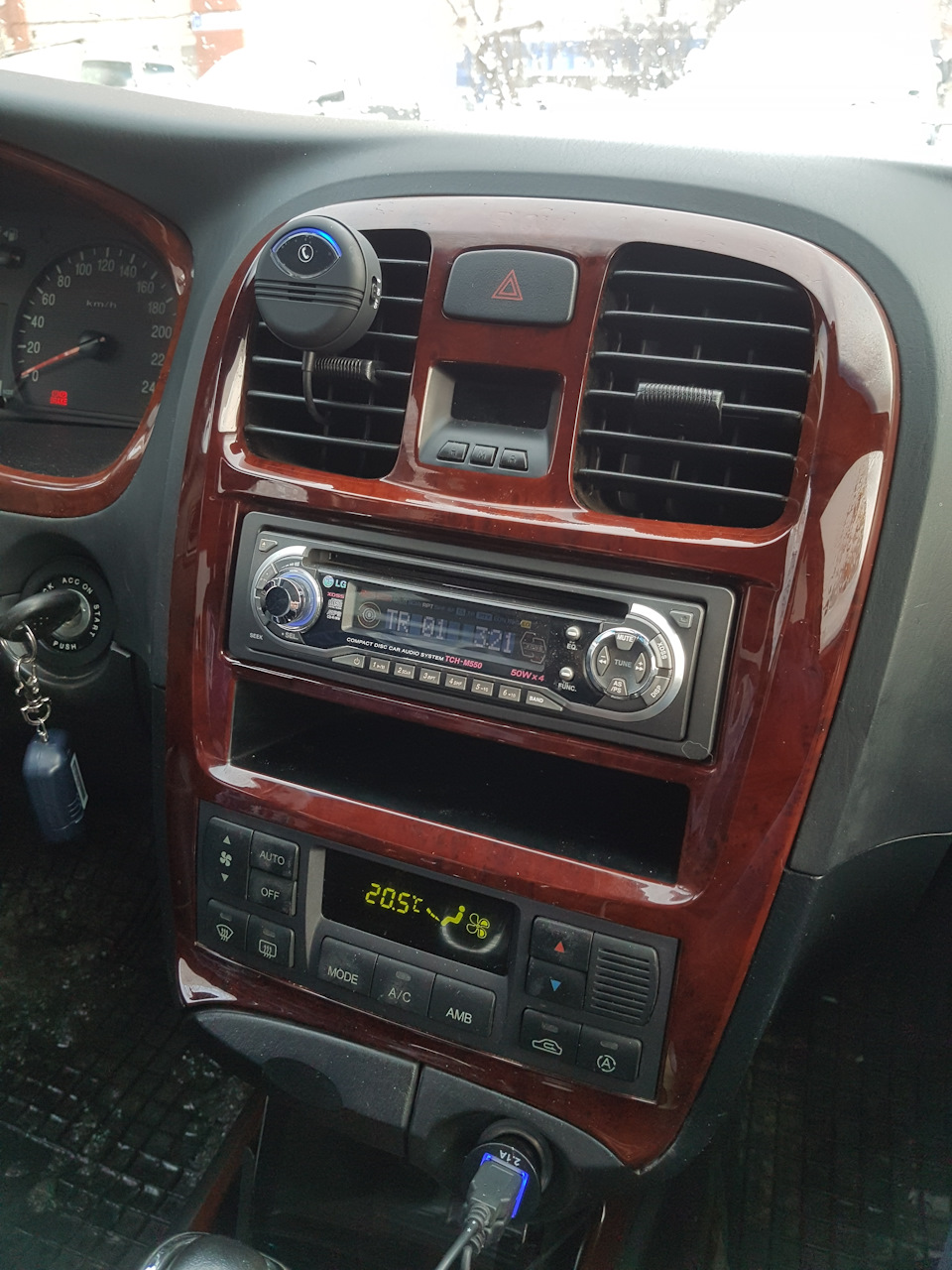

Магнитола LG TCH-M550 в Хендай Соната

Сейчас при переключении с радио на диск, диск раскручивается, а звук идет с подключенного через новый AUX, Bluetooth устройства Kript.
По этой логике, я уверен, можно подменить звуковой канал в любой магнитоле, где исправен CD привод, если же он не может читать диски, то придется придумывать обманку или пользоваться радиоканалом. Чуть сложнее будет, если на плате CD привода у вас не подписаны контакты, но это означает, что придется поискать datasheet на магнитолу, там есть электрическая схема платы привода с подписанными контактами.

Вот такая у меня получилась запись, надеюсь я вас не сильно утомил и чем то помог в решении проблемы, если еще остались вопросы, спрашивайте попробуем разобраться вместе всем добра!

Как сделать aux вход на магнитоле вместо cd привода

Вы публикуете как гость. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

Объявления

Да. В той, почему-то было соеденино минусы. Горячей части и генератора питания. Зачем, не понятно. И на плате так-же было. Обвязку SG ПРОВЕРЯЙ-ТЕ САМИ. Я исправил только управление полевиками и питания.

Собирал я тут автоматический регулятор скорости вращения, настроение пропало и забросил не проверив. Сейчас тут достал, и решил проверить, работает ли оно. Выяснилось, что оно не работает — на секунду примерно включается двигатель и останавливается. Прочитал про номинал R6 — 18к (на моей схеме он R17)1:1 как в оригинале, где подаётся 36В. В моём же случае 14В, значит нужно менять его номинал, в этом причина ?

Гуру, доктор Ватсон, а можно поподробней, » это как «Нагрузил меандром»? Подали квадрат 20К с фронтом 25вмкС.?

Ну это чисто теория. Чтобы все это реализовать нужны какие то знания и опыт. В первую очередь чтобы получить более менее линейную характеристику изменения сопротивления от температуры нужно запитывать терморезистор от прецезионного источника тока. При запитки через резистор получается совсем не линейная зависимость которую потом процессором придется апроксимировать чтобы получить правильные значения . Всякие смещения тоже нужно правильно делать. Про встроенные в микроконтроллер операционики что то не слышал. Ставьте обычные, но лучше прецезионные. Стоят они копейки Микрокап да уже давно не поддерживается. Но это не страшно. Он до сих пор востребован так как базовые принципа всегда актуальны. Важный плюс у ноего обширная собственная библиотека плюс в нете можно найти дополнительные. Вот пример грамотной реализации вашей задачи. Компоненты вполне доступны и цены вполне гуманные. Плюс в Микрокапе есть доступные модели. Здесь можно компенсировать все лишнее и усилить до нужного. На выходе получите линейное изменение напряжения от температуры в нужном диапазоне. Это сильно облегчит задачу микроконтроллеру ref200_1.pdf

Однако, интересное решение для ЭСW-04. (одна сторона на шарнире, с фиксацией закрытого состояния — одним штырём (и «половинки» всегда вместе — не потеряются)). Но таки опишите свой (вопрос ко всем заинересованым) случай когда не понадобилось отцеплять провода от выключателя, при его демонтаже. Мой единственный за всю практику случай — когда понадобилось подкрасить лицевуху. Для ремонта выключателя, конечно можно не отпаивать, но провода как правило довольно мощные/жёсткие и всегда короткие, ремонтировать с такими ограничениями весьма неудобно, да и ремонт не всегда целесообразен ( даже если менять подломившуюся клавишу, то клавишу надо где то взять, а это «где то» — другой рабочий (новый) выключатель). С уважением, Сергей

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

• Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
• Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

1. Отвёртка крестовая (средних размеров).
2. Нож.
3. Изолента.
4. Набор штатных ключей для извлечения CD-магнитолы.
5. Провод от компьютерного контроллера USB.
6. Перемычка от жёсткого диска компьютера.
7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

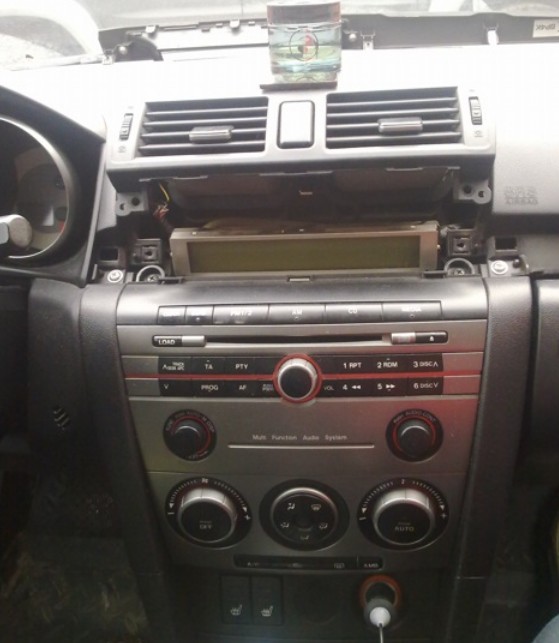

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

Разъём для последующего подключения AUX-кабеля

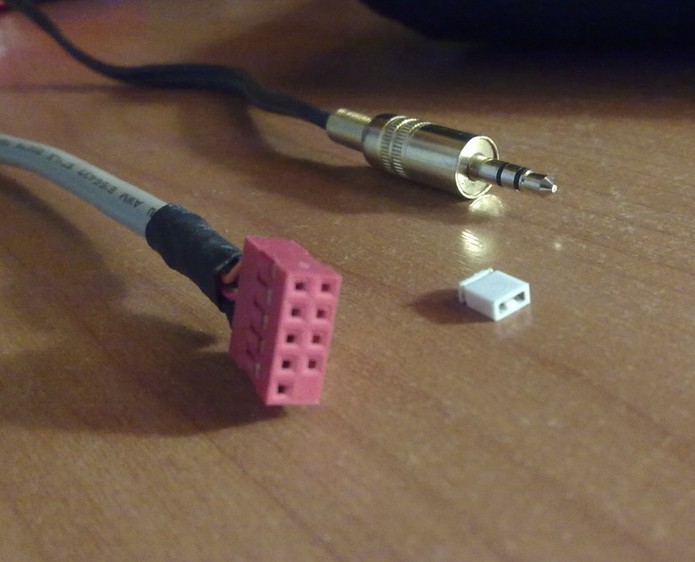

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

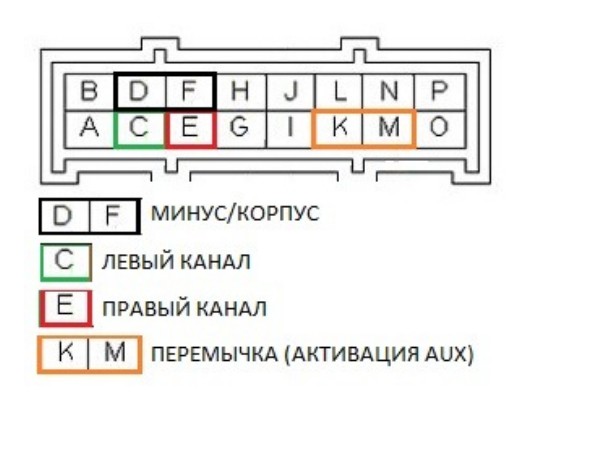

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

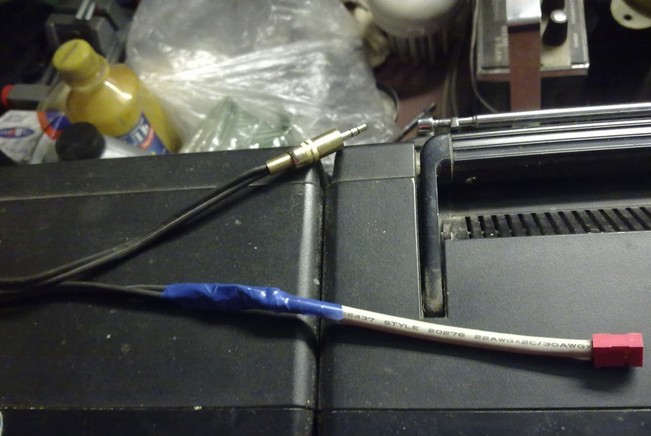

Готовый изолированный AUX-кабель

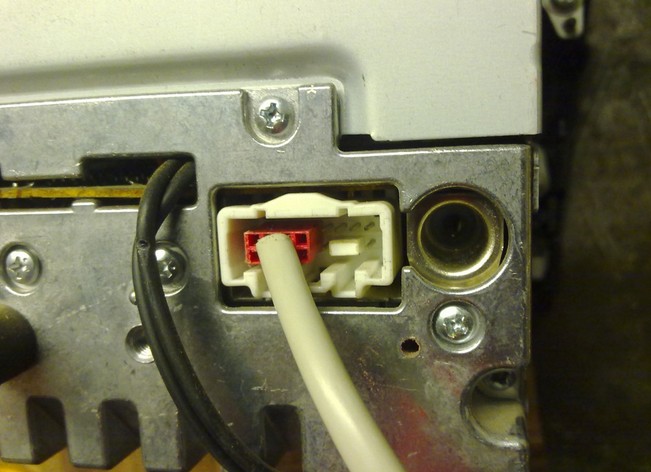

Кабель и перемычка, подключенные к разъёму магнитолы

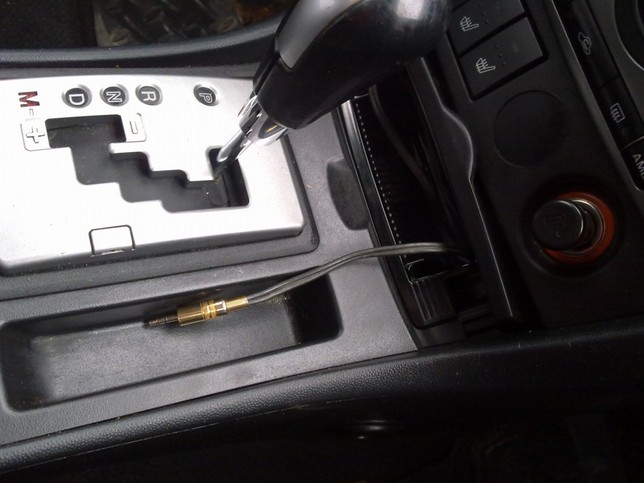

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
2. Штекер от наушников на 3.5 мм.
3. Термоусадка.
4. Паяльник.
5. Отвёртка крестовая (средних размеров).
6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

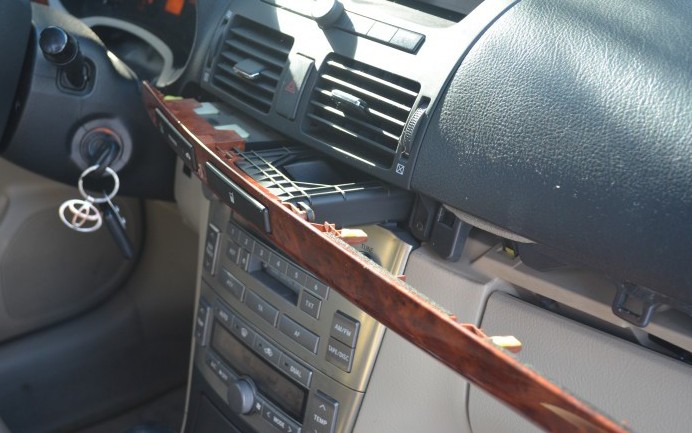

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

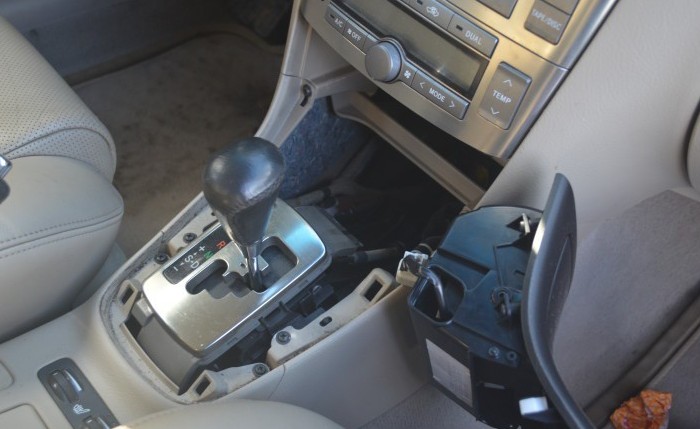

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

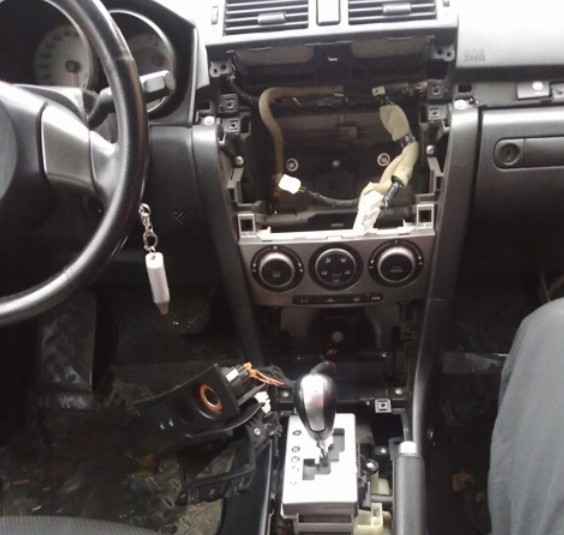

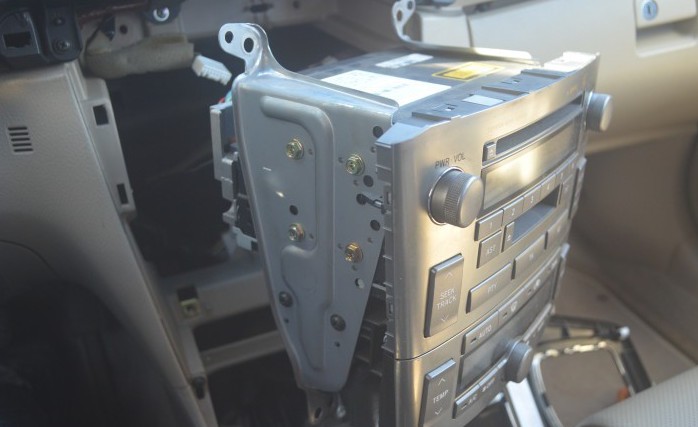

Автомагнитола извлекается из ниши

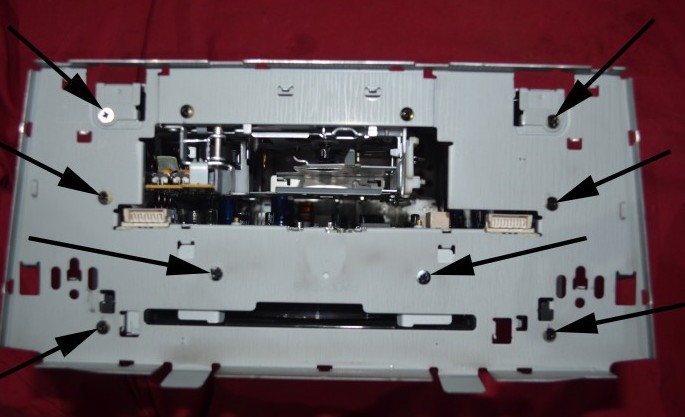

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

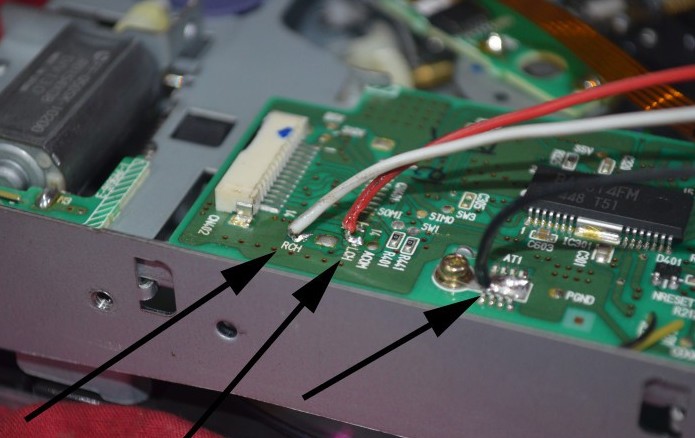

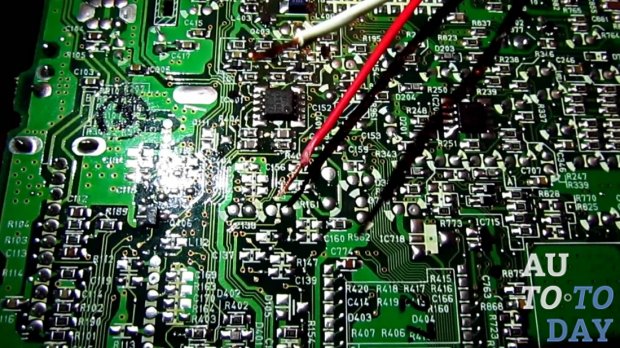

Провода припаиваются к левому каналу, правому и земле

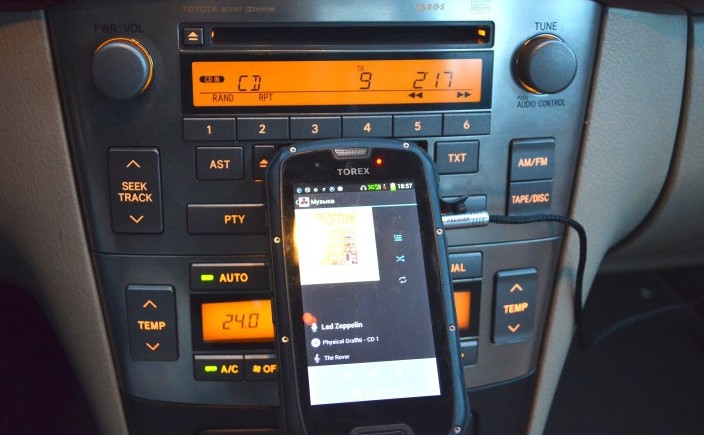

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
2. Термоусадка.
3. Штекер от наушников 3.5 мм.
4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

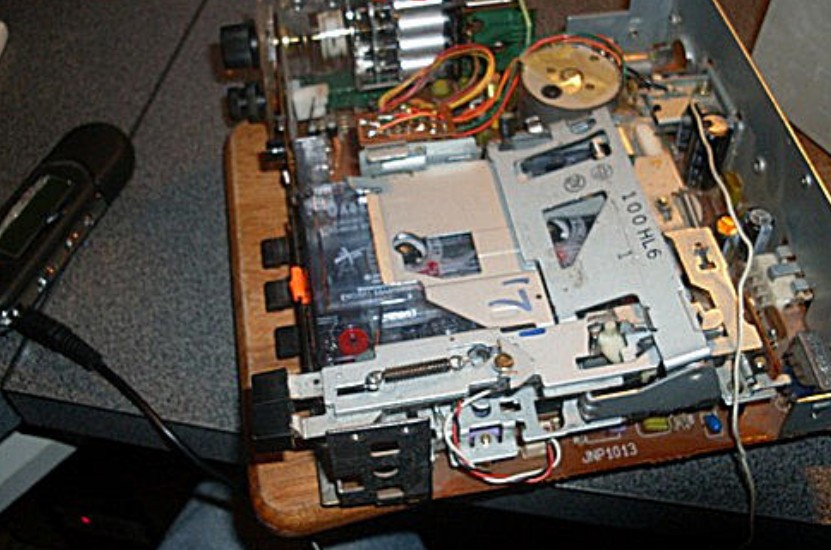

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

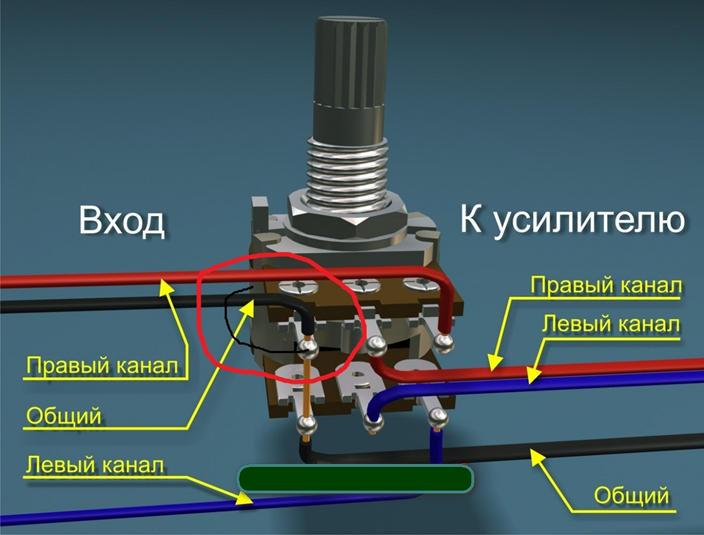

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее.Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.Снимите разъем с кнопки включения обогрева заднего стекла.Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.Чтобы доступ был свободным, поднимите ручник.Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.Отключите разъем от пепельницы и уберите панель.Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.Под панелью будет находится прокладка для изоляции, ее нужно убрать.Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).Первый провод нужно припаять к GND (земля).Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).После припайки запишите какой провод к какому каналу присоединен.Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

AUX на штатной магнитоле БЕЗ чейнджера

2. Откручиваем майфун (4 винта), отключаем фишки и идем к паяльнику.

3. Снимаем с майфуна переднюю панельку (4 винта с лицевой стороны и 4 защелки, две снизу, две сверху), снимаем верхнюю крышку (два винтика сзади), откручиваем CD (по два винта спереди и сзади)

4. Если смотреть на магнитолу спереди, то первые три дорожки шлейфа с лева — выходы звука (1-левый, 2-земля, 3-правый)

5. Отщелкиваем шлейфик, все убираем в сторону, нам нужен только шлейф.

6. Зачищаем эти три дорожки от изоляции, разрываем 1-ю и 3-ю и припаиваемся (нужен пятижильный провод, два провода — левый, правый от CD, два провода — левый правый в плату(на усил)), один провод на землю. (Провод лучше всего подойдет обычный USB, от фотика или от принтера), потом все заливаем клеевым пистолетом). Получилось это –

7. Второй конец провода припаиваем к гнезду Джек 3,5 с размыкателем (с размыкателем он для того, чтоб оставить CD в рабочем состоянии).
Они все разные, поэтому его надо прозванивать, на нем пять ножек, один земля и два уходят на усил (с них всегда идет сигнал, либо с CD либо с AUX), еще два c CD. Тут видимо без схемы не обойтись!)))

8. Присобачиваем это самое гнездо, кому куда хочется, собираем все в обратной последовательности и пользуемся AUX’ом. (Работает так, вкл. CD – играет CD, воткнули провод в гнездо джек 3,5 — заиграл AUX, но на экране светится CD)

Магнитола CD30 BLAUPUNKT 13 190 856 (добавление AUX)

Магнитола CD30 BLAUPUNKT 13 190 856 является штатной магнитолой автомобиля OPEL Astra середины нулевых годов.

Маркировка магнитолы CD30 BLAUPUNKT 13 190 856

Внешний вид магнитолы CD30 BLAUPUNKT 13 190 856

Человек попросил добавить AUX в данную модель. Изначально рассматривались варианты добавления вместо диапазона AM радио или CD-привода.

Внутреннее устройство магнитолы CD30 BLAUPUNKT 13 190 856

Вариант с подключением AUX вместо AM с предусилителем TDA7318 я раньше встречал тут. Он выглядит следующим образом.

Реализация AUX с предусилителем TDA7318

Распределение выводов TDA7318

Добавление AUX вместо CD-привода или радио

Для того, чтобы аудиосигнал с привода CD пришел на предусилитель, необходимо, чтобы в приводе находился и вращался CD диск (эмуляция воспроизведения диска). Так часто делается в большинстве автомагнитол.

Предусилителем является микросхема SC540206FU (позиционное обозначение D150). По Service manual — это входа AADR1_P (59 нога) и AADL1_P (57 нога). Однако позиционные элементы, которые находятся в этих цепях, на плате отсутствуют, хотя дорожки под них разведены. Значит ищем другой путь.

Часть принципиальной схемы с цепями CD

Отсутствующие элементы платы

Смотрим на разъем CD привода — все в цифровом виде и на предусилитель данные приходят в цифровом виде. Таким образом вместо CD-привода подключиться не получиться.

Разъем CD с цифровыми сигналами

Цифровые входы предусилителя

Аналогичная ситуация с радио — вся информация в цифровом виде и на выходе предусилителя единый аналоговый сигнал.

Добавление AUX вместо TELL MUTE

Тогда смотрим в сторону TEL_NF+ и TEL_NF-. С ними в Интернете много примеров. Можно посмотреть тут и тут. Хорошо расписано на румынском тут.

Инструкция на румынском по осуществлению AUX

Для себя я сделал подобную инструкцию, но все перепроверил.

Сначала удаляем резисторы R7922 и R7923 номиналами 18кОм, чтобы не мешали — вдруг какая-то наводка по этому каналу будет.

Удаляемые резисторы и конденсаторы для подпайки

Подпаиваемся к C7930 (красный, левый канал) и C7931 (желтый, левый канал). Они на 0,47 мкФ, заодно задействуем их.

Входные цепи TELL MUTE

Входные цепи TELL MUTE

Делаем 2 надреза в соответствии с рисунком (желтые линии)

Схема подключения AUX на магнитоле CD30 BLAUPUNKT 13 190 856

Фиксируем наш кабель при помощи термоклея

Фиксация кабеля термоклеем

Делаем перемычку C1507 на крайнюю ножку (черная линия) и кидаем емкость 0,33 мкФ с GND на 64 ногу.

Подпайка конденсатора 0,33 мкФ

Дальше подпаиваем GND AUX на GND магнитолы. Я применил на фото следующую расцветку: красный — правый, левый — желтый, светлосерый — GND.

В результате получаем стерео вход AUX на данной магнитоле. Единственное — для его включения необходимо замыкать контакт TELL MUTE на землю на выходном разъеме магнитолы.

Добрий день! Я спробував зробити через tel mute, але при замиканні його на землю (включення aux) з’являється піск у динаміках. Рішається: викручую гучність телефону на максимум, а на магнітолі трішки зменшую; також рівень шуму падає, коли включаєш музику на телефоні. При переключанні пісень вручну — теж храпи проскакують. Є нюанси: я від 60 ноги (gnd), що на землю дається, приєднав конденсатор «бочку» на 4.7 мкф 50v, і вивів до gnd aux (дальше усе зробив по вашому, навіть видалив лишні резистори). Підкажіть у чому проблема? Може конденсатор плівковий треба чи що? (я не знаток радіоелектроніки)

Добрый день. Давно уже делал эту магнитолу. Все тонкости не помню (писал по памяти). Но помню, что в дальнейшем могли быть проблемы с качеством звучания. По памяти — звук нужно было подавать с использованием только C7930 и C7931 или перед R7922, R7923, которые я удалял. Это уже нужно будет проверить экспериментальным путем.
