Как подключить комнатный термостат к насосу отопления

Подключение комнатного термостата к циркуляционному насосу.

Монтаж терморегулятора доверьте специалистам.

Лучше доверить установку терморегулятора квалифицированному мастеру. Специалисты крайне не рекомендуют доверять данную работу многопрофильным рабочим, если у вас нет подтверждения тому, что они на самом деле могут выполнить электротехнические работы, даже если те утверждают, что неоднократно это делали. Действительно, нет никаких гарантий, что такие мастера устанавливают терморегулятор правильно и в будущем не возникнет проблем. Как показывает практика ремонтов систем обогрева, проблемы в таких случаях возникают достаточно часто, и цена ошибки установщика бывает весьма высокой, так как ремонт теплого пола может быть достаточно трудоемким. Не нужно пытаться установить терморегулятор самостоятельно, если вы не имеете навыков мастера-электрика и соответствующего образования.

Но если и с опытом, и с образованием у вас все нормально, знание некоторых очевидных моментов позволит вам сэкономить время и избежать наиболее частых ошибок при установке и подключении регулятора температуры своими руками.

Прежде всего нужно внимательно ознакомиться с инструкцией по установке и руководством по эксплуатации.

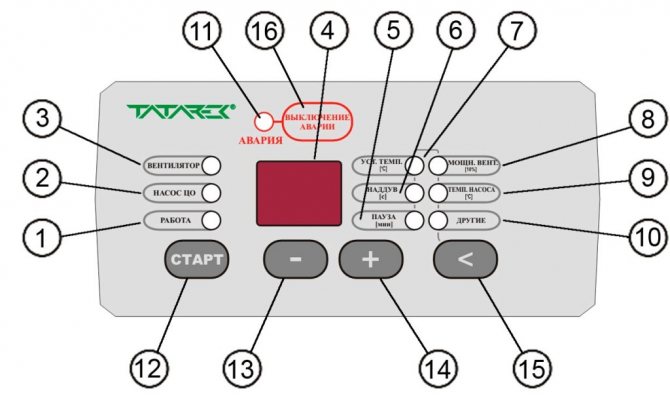

Лицевая панель управления терморегулятора: 1.индикатор режима работы дровяного котла; 2. индикатор работы циркуляционного насоса системы отопления; 3.индикатор работы вентилятора подачи воздуха в камеры котла; 4 дисплей (экран) измеряемой или устанавливаемой, температуры или параметра;5. индикатор режима настройки перерыва продувки камер дровяного котла; 6. индикатор режима настройки продолжительности продувки камер котла; 7. индикатор режима настройки температуры подачи воздуха(настройка включения/выключения вентилятора подачи воздуха);8. индикатор режима настройки производительности вентилятора; 9. индикатор режима настройки температуры подачи теплоносителя(настройка включения/выключения циркуляционного насоса); 10. индикатор уровня других параметров (не используется); 11. индикатор аварии; 12. кнопка «СТАРТ»; 13. кнопка уменьшения уровня настраиваемых параметров; 14. кнопка увеличения уровня настраиваемых параметров; 15. кнопка выбора настраиваемых параметров; 16. кнопка сброса (удаления) аварийной ситуации «ВЫКЛЮЧЕНИЕ АВАРИИ».

Разберитесь с тем, как снимается лицевая панель терморегулятора (панель управления). В большинстве случаев для этого нужно снять колесико управления, поддев его отверткой или ножом и открутив установочный винт. У некоторых моделей сбоку на панели управления имеются защелки, на которые необходимо осторожно надавить небольшой отверткой. Если вы не можете разобраться, как снимается крышка, не нужно прилагать усилия для ее снятия, попытайтесь сначала разобраться по схеме, приведенной в документации к изделию. В противном случае крепления могут попросту сломаться, и вам придется покупать новый термостат.

Не забывайте, что все процедуры, при которых возможен контакт с токоведущими проводами, должны обязательно выполняться при полном отключении электричества. Для этого обязательно нужно отключить напряжение в квартире или на линии, питающей термостат.

Чтобы самостоятельно установить термостат, подготовьте следующие инструменты и материалы:

гофрированную пластиковую трубку диаметром от 16 мм (длина трубки зависит от места монтажа прибора);
стандартную пластиковую монтажную коробку;
шлицевую отвертку;
крепежные винты;
уровень;
индикатор фазы сетевого напряжения.

Регуляторы температуры: классификация по виду монтажа

Читайте также:

Когда достроят цкад в московской области

Для защиты от перегруза устанавливается магнитный пускатель.

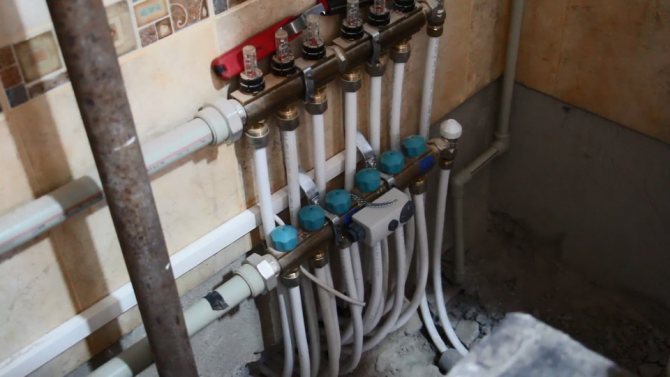

Зачастую теплые полы используются в больших помещениях, которые превышают возможности даже самых мощных терморегуляторов. В таких случаях помещения делятся на зоны, для каждой из которых устанавливается свой терморегулятор, или устанавливается магнитный пускатель — прибор, который обеспечивает защиту от перегруза.

Установка терморегулятора осуществляется по виду прибора, в зависимости от этого определяется, будет терморегулятор встраиваемым или накладным. Встраиваемые модели потребуют устройства отверстия в стене, сами работы по установке либо выполняют мастера, либо осуществляют в соответствии со схемой, прилагаемой к прибору. Также устройства подразделяются по виду управления. Например, есть модели с уже встроенными датчиками, способными регулировать температуру воздуха. Некоторые модели оснащаются выносным датчиком температуры. Однако могут быть и оба варианта в одной модели: выносные и встроенные.

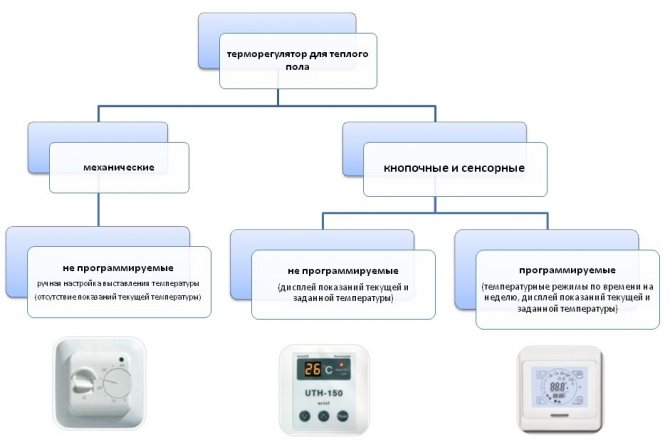

Схема видов терморегуляторов.

Функциональные возможности — это то, что тоже нужно учитывать при выборе модели. Как уже было сказано, терморегулятор может быть программируемым и непрограммируемым. Конечно, первый вариант гораздо удобнее, так как такие устройства позволяют создавать наиболее комфортный режим для его владельца. Зато непрограммируемые регуляторы более просты в использовании и менее дороги. По внешнему виду терморегулятор может быть самой разной формы, цвета, модели и вида, поэтому в данном случае вы можете руководствоваться исключительно тем, что вам больше нравится. Нужно сказать, что установка терморегулятора играет очень важную роль, так как именно от правильности монтажа зависит качество и эффективность его работы. Если вы решитесь устанавливать терморегулятор самостоятельно, то не забудьте отключить электропитание, однако лучше все-таки доверить данный вид работы профессионалам.

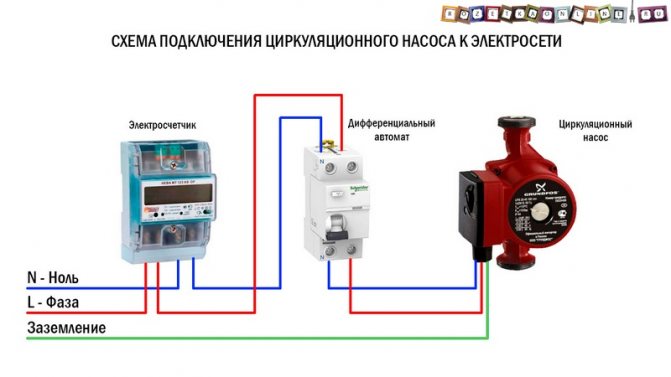

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Читайте также:

Что за машина тойота виш

Принцип работы электронного термостата

У электронного термостата внутри вместо биметаллической пластины находится электронная схема.

Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба.

Чтоб было понятней смотрите ниже на картинку:

Схема подключения электронного термостата

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

L — напряжение питания.
N — провод нейтрали.
I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Читайте также:

Как поменять аккумулятор на машине

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«.

С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

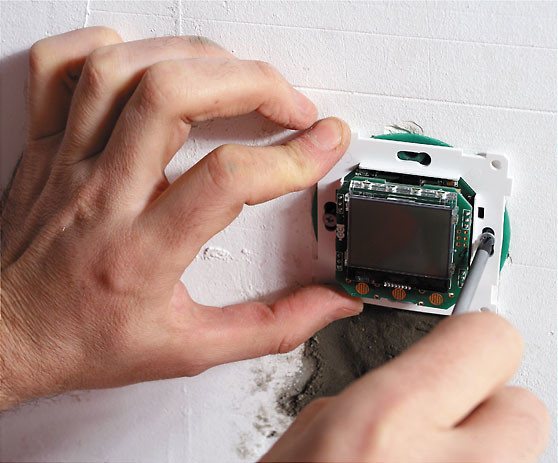

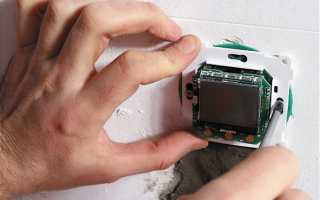

Монтаж и подключение термостата

Устанавливать термостат лучше всего в жилом помещении. Кухня, большой холл или котельное помещение – далеко не лучший выбор, поскольку температурный режим в этих помещениях изначально нарушен, и работа отопления в результате будет нестабильной. Обычно для установки выбирают холодную комнату (угловую, например), или же комнату, в которой часто собираются люди.

Правила выбора места для установки термостата сводятся к следующему перечню:

Непосредственно возле прибора не должны находиться какие-либо источники тепла;
На термостат не должны попадать солнечные лучи;
Устанавливать термостат в месте, где постоянно дует сквозняк, тоже не рекомендуется;
По возможности стоит избегать установки термостата в непосредственной близости с электрическими приборами, поскольку они при работе вырабатывают тепло.

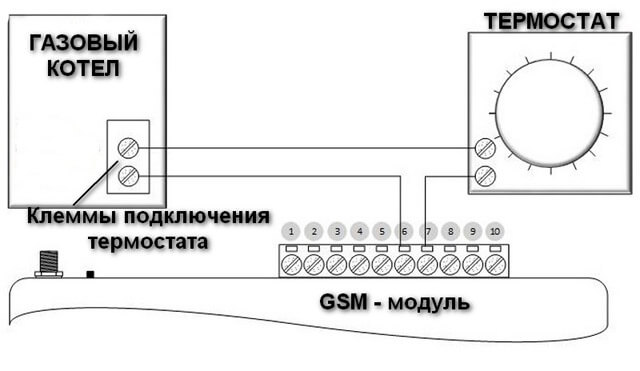

Газовый котел включается и выключается за счет реле. В подавляющем большинстве современных отопительных устройств есть специальные элементы, позволяющие выполнить подключение термостата к газовому котлу. Обычно для подключения к котлу используются соответствующие клеммы или кабель, входящий в комплект поставки термостата – перед работой стоит решить, как подключить датчик температуры к газовому котлу в конкретной ситуации.

Выбор конкретного способа подключения нужно выбирать индивидуально, в зависимости от особенностей котла. В технической документации, которая прикладывается к котлу, всегда есть ряд рекомендаций по подключению – и этими рекомендациями стоит пользоваться. Подключение терморегулятора к газовому котлу не отличается сложностью, поэтому его вполне можно выполнить своими руками.

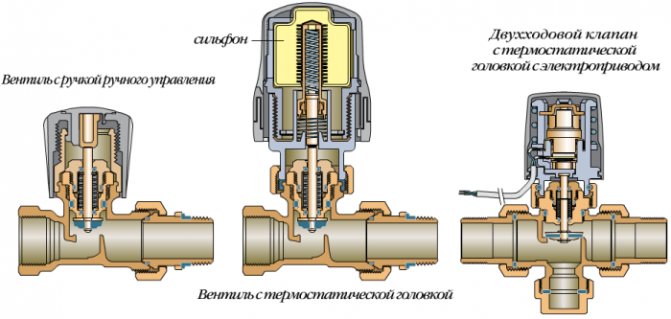

Двухходовые терморегуляторы

Принцип работы этих устройств значительно отличается от вышеописанных. Они представляют собой тот же вентиль, только с двумя патрубками — для соединения с радиатором и трубой подачи теплоносителя. В этом случае никакого смешивания теплоносителей не происходит. Снижение температуры производится за счет перекрытия подачи горячей воды в контуре.

Но можно ли подобные приборы отнести к категории термостатов? Скорее всего, можно. Давайте рассмотрим конструкцию простого механического устройства.

Читайте также:

За какое время двигатель мощностью 4 квт

Она напоминает механический термостат, но жидкий наполнитель здесь можно заменить на газовый или пружинный. В обоих случаях эффективность реагирования на изменения температуры резко снижается. Но все же это реагирование без присутствия человека. В этой конструкции главный ход — это перекрытие основного контура подачи теплоносителя и уменьшение скорости его движения. Именно на этом построена работа такого механизма.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:

Видео #2. Обзор настенного терморегулятора:

Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.

При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.

Принцип действия

Принципы работы терморегуляторов при этом различаются: например, проточные всего лишь закрывают доступ теплоносителю в контур радиатора, а трех — и четырехходовые смешивают нагретую жидкость с охлажденной. Каждый термостат обладает своими преимуществами и недостатками. Монтаж этого приспособления должен осуществляться исходя из его эксплуатационных особенностей.

В 1994 году, когда строительные фирмы в соответствии с новыми СНиП были обязаны оснащать системы отопления терморегулирующими элементами, выпуском таких приборов занималось только одно предприятие в Казани. Сегодня таких производителей насчитываются десятки.

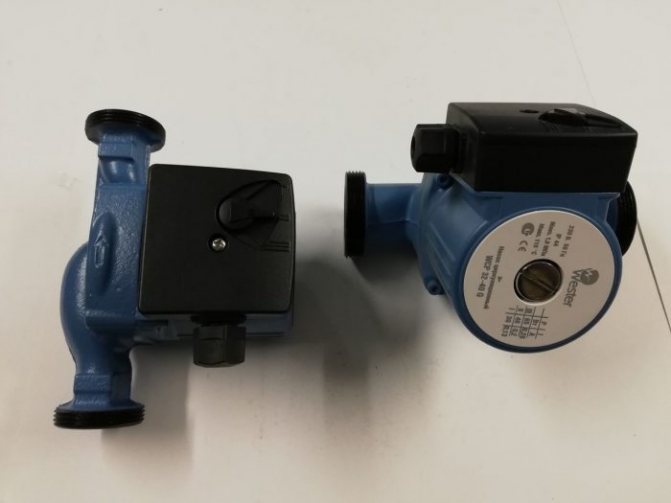

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
Если необходимо, проведите чистку труб отопления;

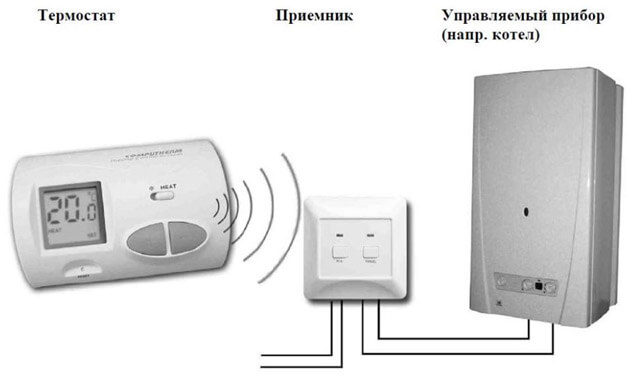

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

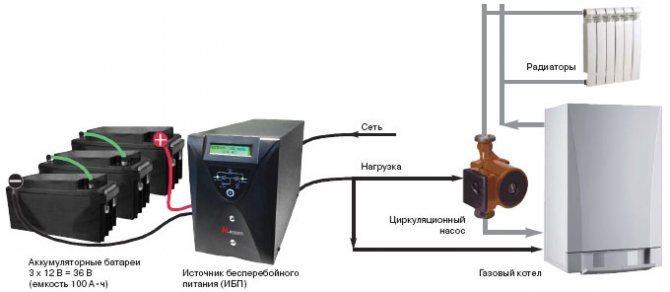

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

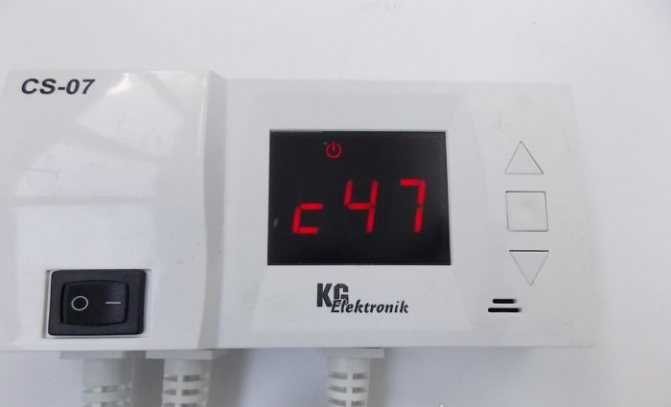

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

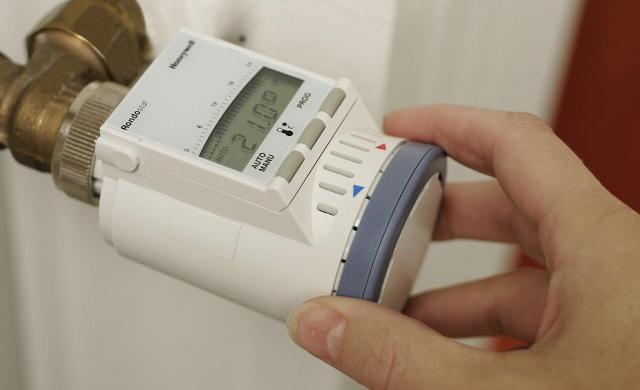

На заметку! Термостат показано ставить в квартирах на радиаторы отопления. Устройство используют для регулировки перемещения теплоносителя по батарее. Некоторые системы в квартирах поддерживают этот вариант как единственно возможный.

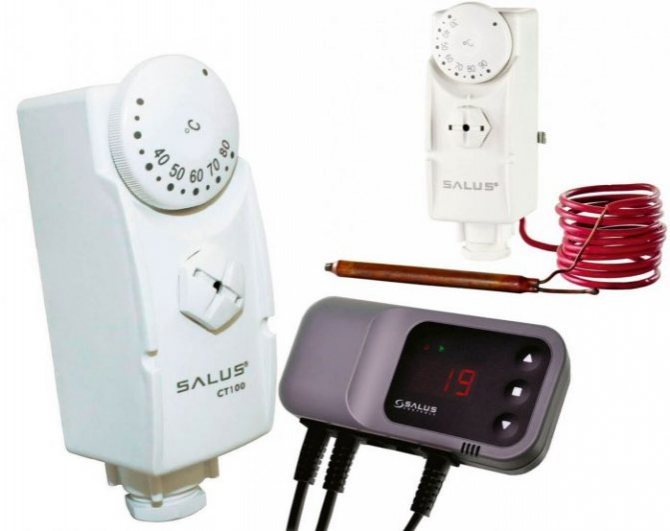

Термостаты

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

Важно! Выбор ИБП или генератора зависит от требований хозяина и временного промежутка отключения централизованного питания. Информация о емкости накопителя указана в техпаспорте прибора. Расчет делают на базе показателей мощности насоса.

Разновидности

В зависимости от конструкции, термостаты бывают со встроенным и выносным датчиком. Последние удобны тем, что позволяют размещать термоэлемент и регулирующую ручку на значительном удалении друг от друга.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.

Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.

Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства

Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.

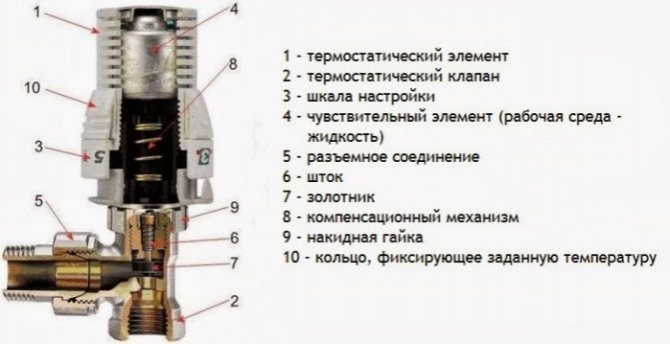

Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

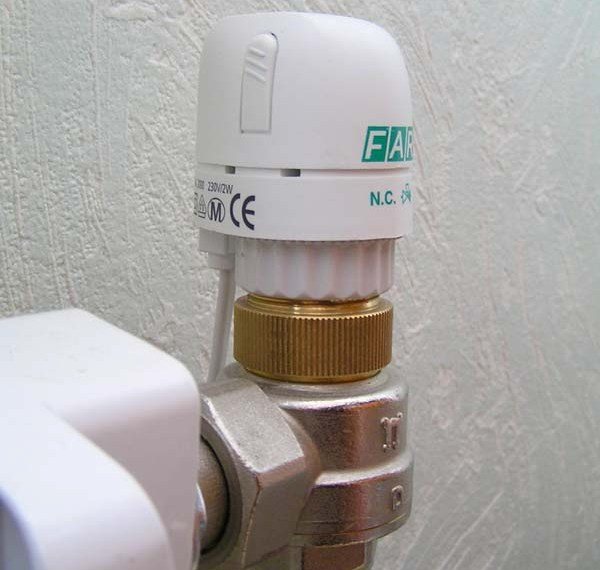

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:

Как подключить комнатный термостат к циркуляционному насосу

Термостаты и автоматика для управления циркуляционным насосом отопления

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Дополнительный насос в системе отопления

В установленном в доме котле Vaillant имеется встроенный циркуляционный насос. Контуры отопления довольно протяженные, и такое ощущение, что мощности этого насоса не хватает. Система двухтрубная. Вопрос такой — можно ли установить дополнительный циркуляционный насос, который будет работать постоянно. Смущает то, что встроенный насос в каждом цикле работы отключается, правда очень ненадолго.

Можно, но надо установить гидравлический разделитель и от него включить насос. Если просто включить насос последовательно с котлом, то в момент нагрева воды он будет работать»в тупик», что вредно для него. Или, как вариант, можно установить перепускной клапан. Один раз мы реализовывали такое решение, работает нормально. Но гидравлический разделитель мне больше нравится, т.к настраивать ничего не надо.

Обычно в настенных котлах насос довольно просто можно переключить на постоянную работу, это улучшит и гидравлику системы отопления. На всякий случай проверьте на какой скорости стоит переключатель насоса. По каким таким ощущениям Вы определили, что мощности насоса не хватает? Если разница температур на котле менее 20 или около того и не продавливается какой-то контур — надо сбалансировать контуры отопления. Если котел при этом не может набрать температуру — не хватает мощности котла. Без перепускного клапана и гидравлического разделителя дополнительный насос увеличенной мощности и напора против котлового можно установить следующим образом: между подачей и обраткой котла, прямо у котла установить полнопроходную перемычку L=300-400мм (чем меньше -тем лучше), допнасос установить на линии подачи за котлом и местом подключения перемычки на любом расстоянии от них. Т.е. получится два циркуляционных кольца — большое контура отопления и малое — котлового контура, при минимальном взаимовлиянии насосов. Так подключают свои гидронные котлы пиндосы. неполиткорректно, американоканадцы. Понятно, что при работе котла на ГВС, циркуляция в большом контуре сохраняется. Как обычно, фильтр перед допнасосом и краны.

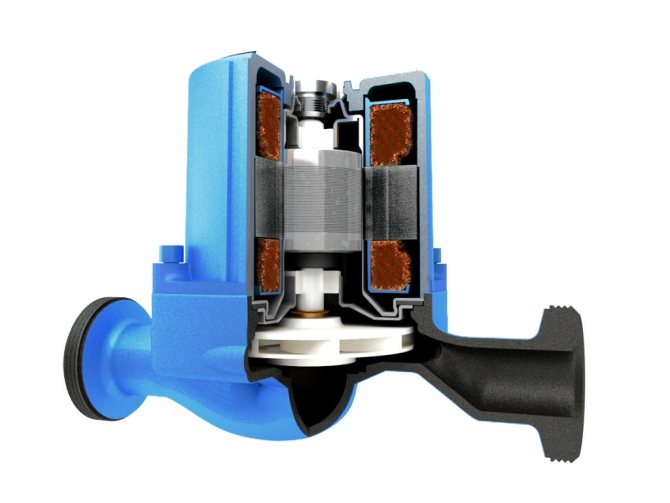

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

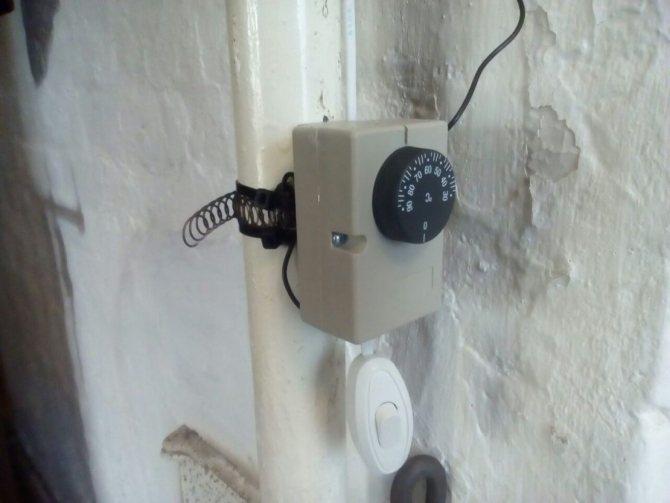

Особенности и назначение термостатов

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

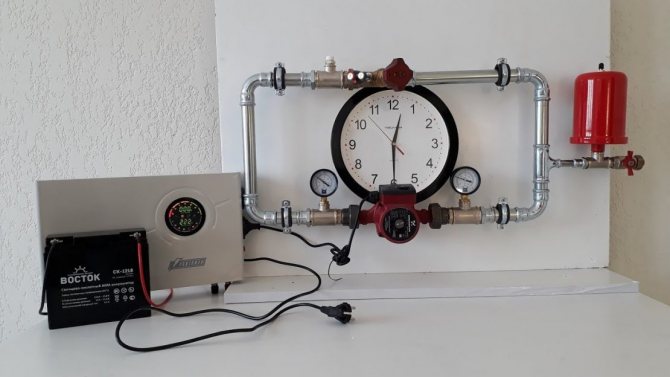

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

READ Как подключить недорогой безлимитный интернет на мегафон

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Как работает термостат отопления?

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов.

Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать.

Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят. Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Состоит термостат для отопительной системы из:

термочувствительного датчика (элемента);
блока настройки;
модуля управления;
электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента.

Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

С помощью блока управления выставляется нужная температура.
При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

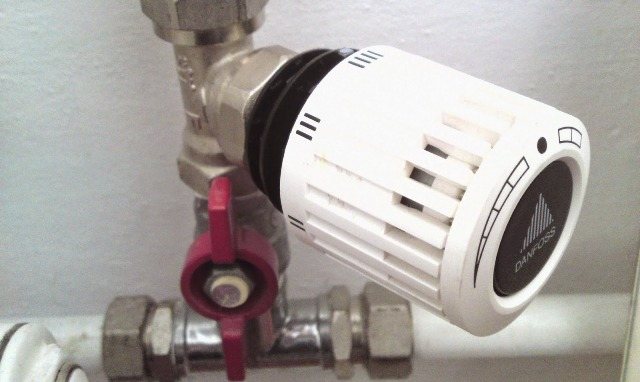

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры термостатический клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Термостат и автоматика управления циркуляционным насосом отопления

Выбор варианта системы отопления для частного или загородного дома – это довольно серьезный и ответственный момент. Если вы выбрали отопительную систему с естественной циркуляцией, то нужно знать, что потребуется установить котел, зависимый от электроэнергии. Однако для их работы совсем не обязательна бесперебойная подача электричества, которую сможет обеспечить бесперебойник для насоса отопления. В наших условиях внезапное отключение электричества может происходить не так уж и редко, и энергозависимость отопительной системы может быть довольно существенным и важным аргументом. Именно поэтому важным становится такой вопрос, как автоматика для циркуляционного насоса отопления и специальные приспособления для обеспечения его энергией.

Автоматика для циркуляционного насоса отопления

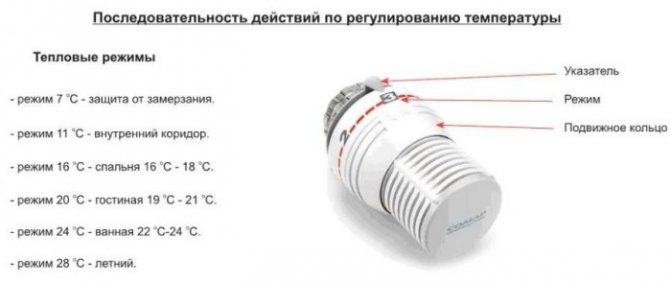

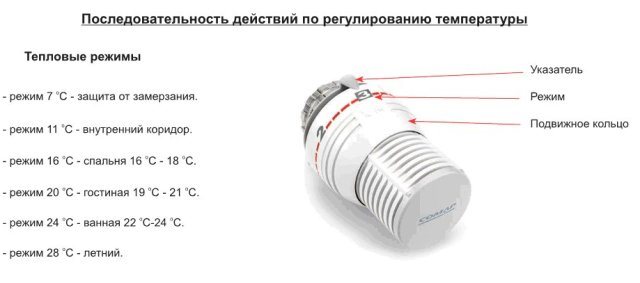

Как подключить терморегулятор для батарей отопления и правильно настроить его

Терморегулирующее оборудование позволяет человеку влиять на микроклимат в доме, устанавливая приемлемый диапазон дневных и ночных температур воздуха. Помимо поддержания температурного баланса в жилом помещении терморегуляторы для отопления позволяют оптимизировать расходы по оплате услуг ЖКХ. Многие жильцы многоквартирных домов в зимнее время вынуждены постоянно держать открытыми форточки, пытаясь спастись от «дышащих» жаром батарей. С такой ситуацией можно мириться, если расчеты за отопление ведутся по нормативам. Если же в квартире или доме установлены счетчики тепла, то терпеть неудобства, «отапливая» при этом улицу, владельцам становится совсем невыгодно.
Просмотрев видеоролик, вы узнаете, как установить регулятор температуры отопления и произвести его настройку.

Более всего в установке терморегуляторов нуждаются помещения, в которых значительно колеблются значения температур в течение суток (кухни и комнаты, ориентированные на солнечную сторону). Важно регулировать уровень температуры в спальнях, так как полноценный сон возможен лишь при 18-19°С.

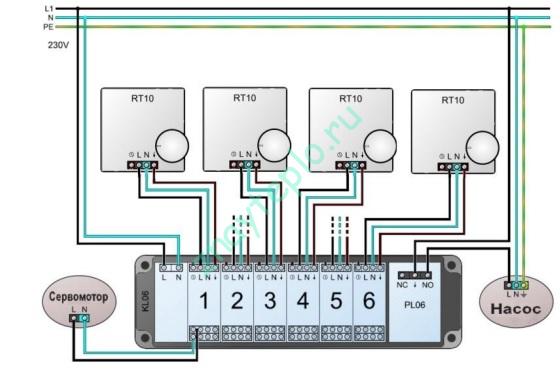

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Терморегулятор отопления — принцип работы разных видов

Во время отопительного сезона часть семейного дохода уходит на оплату услуг отопления. В нашей стране сильные морозы не редкость, но как быть с теплой зимой? В холодное время года часто можно увидеть распахнутые окна. Зачастую люди платят не за нагрев собственного дома, а за обогрев окружающей среды, открывая форточки и выпуская излишки тепла наружу. Данный подход совершенно не экономичен, но решить проблему способен терморегулятор отопления (термостат) – специальное устройство, позволяющее нормализировать температуру в помещении.

Приспособление регулирует скорость подачи теплоносителя в радиатор отопления. Установленный регулятор отопления вместе с теплосчетчиком поможет существенно сэкономить и не использовать энергию впустую. Для обогрева подается такое количество тепла, при котором жильцы чувствуют себя комфортно. На рынке предоставлены модели с возможностью ручного программирования температуры помещений для ночного и дневного времени, а также планирования микроклимата на конкретные дни. Устройства достаточно точны, погрешность возможна лишь в один градус.

Автоматика для циркуляционного насоса

Схемы открытой системы отопления с циркуляционным насосом и баком

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

READ Как подключить карту памяти к компьютеру без адаптера

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Автоматика для управления работой насоса

Реле включения и выключения

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

Разновидности

Классификация по количеству труб

Классификация по типу приведения в действие

автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
программируемыми, срабатывающими в указанный пользователем период времени;
радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

Источник бесперебойного питания

Обеспечение бесперебойного питания для автоматики циркуляционного насоса — это залог оптимальной температуры помещения и стабильной работы всех устройств. Но прежде чем выбрать схему нагревания помещения необходимо изучить положительные и отрицательные стороны существующих предложений на рынке. При выборе концепции нагревания с естественным оборотом теплоносителя, надо учитывать, что её основной минус заключается в следующем:

Выходом из данной ситуации является приобретение источника бесперебойного питания. Тогда даже при неожиданном отключении энергоснабжения система циркуляционного насоса продолжит работать, так как она оснащена автоматическими приборами. На аккумуляторе установлена автоматическая система, обеспечивающая непрерывную работу всех компонентов, входящих в неё, если неожиданно произойдёт отключение электропитания.

Принцип работы ИБП котла

Виды автономных систем

Внутри своего класса по характеру циркуляции теплоносителя различают: конвекционная (естественная) и принудительная циркуляции.

Естественная циркуляция теплоносителя происходит за счет перемещения теплых масс вещества к более холодным. Это довольно старый метод. У него существует одно единственное достоинство – автономность.

Данный вид не зависит от сторонних источников энергии. Но применение ее довольно ограничено, распределение тепла по жилым комнатам происходит крайне неравномерно. К тому же трубопроводы имеют внушительные размеры, что негативно сказывается на эстетике помещения.

Эта система довольно дешевая, но ее монтаж требует определенных навыков и знаний законов термодинамики. Их повсеместно устанавливались в прошлом столетии в сельской местности. На смену ей пришла концепция принудительной циркуляции теплоносителя внутри контура.

Принудительная циркуляция стала доступна относительно недавно. Появились надежные и качественные насосы. Благодаря современным системам автоматики, отапливать частный дом стало намного безопасней и эффективней.

Тепловые насосы – классификация

Классификация насосов по типу источников тепла:

Теплоносителем может выступать:

Насос геотермального типа – принципы устройства и работы

Насос геотермальный для отопления дома использует тепло грунта, которое он отбирает вертикальными зондами или горизонтальным коллектором. Зонды размещаются на глубине до 70 метров, зонд находится на небольшом удалении от поверхности. Такой тип устройства наиболее эффективен, поскольку у источника тепла довольно высокая постоянная в течение всего года температура. Поэтому необходимо затратить меньше энергии на транспортировку тепла.

READ Как подключить настольную лампу без дросселя

Тепловой насос геотермального типа

Такое оборудование требует больших затрат на установку. Высокой стоимостью отличаются работы по бурению скважин. Кроме того, площадь, отведенная под коллектор, должна быть в несколько раз больше площади отапливаемого дома либо коттеджа. Важно помнить: земля, где находится коллектор, не может использоваться для посадки овощей или плодовых деревьев – корни растений будут переохлаждены.

Использование воды в качестве источника тепла

Водоем – источник большого количества тепла. Для насоса можно использовать незамерзающие водоемы от 3 метров глубиной либо грунтовые воды при их высоком уровне. Реализовать систему можно следующим образом: трубу теплообменника, отягощенную грузом из расчета 5 кг на 1 метр погонный, укладывают на дно водоема. Протяженность трубы зависит от метража дома. Для помещения в 100 м.кв. оптимальная протяженность трубы – 300 метров.

В случае использования грунтовых вод необходимо пробурить две скважины, расположенные одна за другой по направлению грунтовых вод. В первую скважину помещают насос, подающий воду на теплообменник. Во вторую скважину поступает уже охлажденная вода. Это так называемая открытая схема сбора тепла. Ее основной недостаток в том, что уровень грунтовых вод нестабилен и может значительно меняться.

Воздух – наиболее доступный источник тепла

В случае использования воздуха в качестве источника тепла теплообменником выступает радиатор, принудительно обдуваемый вентилятором. Если работает тепловой насос для отопления дома по системе «воздух-вода», пользователь получает преимущества:

Схема отопления дома воздушным тепловым насосом.

Если насос работает по системе «воздух-воздух», теплоноситель для нагрева помещения не используется. Обогрев производится за счет полученной тепловой энергии. Примером реализации такой схемы может служить обычный кондиционер, установленный на режим обогрева. Сегодня все устройства, использующие воздух как источник тепла, – инверторные. В них переменный ток в постоянный преобразуется, обеспечивая гибкое управление компрессором и его работу без остановок. А это увеличивает ресурс устройства.

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу — схемы

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью. Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

№1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
№2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера. Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру. Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление. Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

Структура с циркуляцией теплоносителя

Система отопления
Сердцем системы является котел. Он преобразует водородное топливо в тепловую энергию путем открытого горения. Внутри котла происходит нагрев теплоносителя, и далее по системе трубопроводов данный вид энергии распределяется по квартире или дому.

За равномерное распределение отвечает насос. В эту систему так же входят клапана различного назначения, радиаторы отопления, трубопроводы типа «теплый пол», бойлер для нагрева воды в кране, бак расширитель, счетчики и автоматика.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

Термостат для насоса отопления: основные понятия и принцип работы

Термостат для циркуляционного насоса отопления–существенная деталь системы отопления, основная функция которой заключается в регулировке насоса отопления в заданных параметрах. Циркуляционные насосы — универсальные приборы. Но, как и любому нагревательному или охлаждающему устройству, для правильной работы ему требуется регулятор.

Термостат и автоматика управления циркуляционным насосом отопления

Термостат одновременно выполняет функции крана и терморегулятора.

Принцип действия основан на следующем:

вследствие понижения заданной температуры ниже чем на 0,25 — 5°С, термостат замыкает электрическую цепь, тем самым давая команду на включения прибора
после повышения температуры на 0,25 — 5°С от заданной, информация считывается с температурного датчика и термостат отключает прибор
порог срабатывания термостата зависит от конкретной модели и, кроме этого, учитывается гистерезис, то есть интервал отставания показания температуры во время включения и выключения прибора.

Помните! Если термостат для циркуляционного насоса регулируется, учитывая наружной температуры в помещении, то и настройка котла отопления должна учитывать показания температуры носителя тепла. Прибор необходимо устанавливать недалеко от источника тепла.

Автоматика управления циркуляционным насосом, комплектующие

Автоматическое функционирование циркуляционного насоса подразумевает наличие: терморегулятора, реле включения и выключения, блока бесперебойного питания

Реле включения и выключения обеспечивает включение и выключение насоса.

Бесперебойный блок питания. Нестабильность в подаче электричества существенно усложняют функционирование системы отопления, особенно в зимнюю пору, когда вследствие различных природных катаклизмов возможно отключение подачи электроэнергии на сутки и более. Для решения проблемы используется источник бесперебойного питания, который за счет аккумуляторов может накапливать электроэнергию и поддерживать функционал прибора определенное время.

Схема и принцип работы циркуляционного насоса отопления

Циркуляционный насос являет собой насос центробежного типа, то есть их вход и выход расположены в одной плоскости, а перемещение воды осуществляется за счет центробежных сил, и состоит из двух основных частей: помпы и электродвигателя, который является двигателем асинхронного типа и позволяет преобразовывать электрическую энергию в механическую.

Эта механическая энергия используется для привода насоса и перемещения воды.

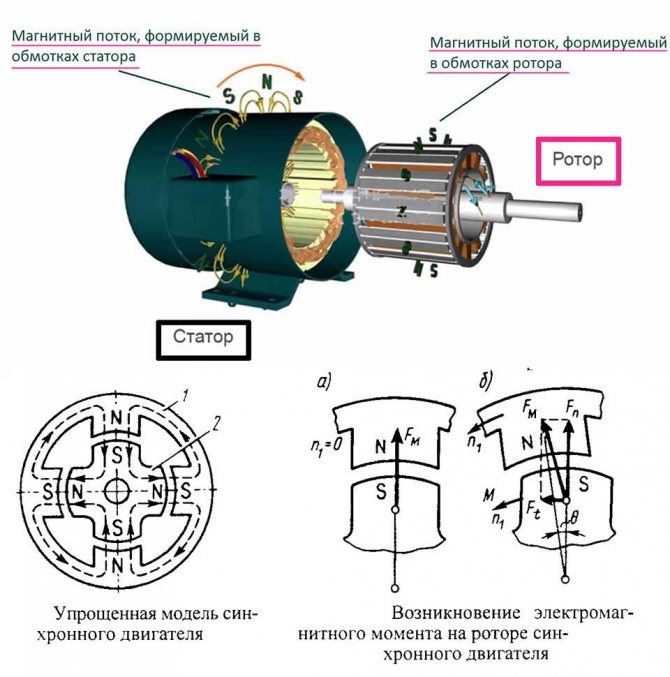

Насос состоит электродвигателя, ротора и крыльчатки, которая вращается. При запуске электродвигателя он приводит в действие ротор с крыльчаткой, за счет чего создается давление и вода втягивается в насос, а крыльчатка подает воду через выпускной патрубок в систему отопления.

Конструкция насоса отопления

Большинство насосов отопления состоят из:

Вход воды. Это область, в которой поступает в насос. Диаметр входного отверстия является одним из факторов, определяющих максимальную скорость теплоносителя.
Выходное отверстие. Это область, в которой горячая вода под давлением выходит из насоса и перемещается по трубам отопления. Опять же, диаметр выпускного отверстия для воды будет одним из факторов, определяющих максимальную производительность насоса.
Регулировка давления насоса Регулятор давления — это электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе отопления.

Если обнаруживается, что определенные радиаторы не получают необходимого тепла, просто необходимо увеличить давление с помощью регулировочного диска.

Винт для удаления воздуха из насоса. Помогает выпустить воздух из системы.
Электрические соединения предназначены для управления электрической конфигурацией насоса.
Кабель электропитания.

Автоматический блок управления для насоса отопления

Блок координации работы насоса для транспортировки тепла, включает в себя контроллер, который определяет показания температуры в источнике по изменению давления с помощью датчика давления, а также определяет температуру через термодатчики и передает входные сигналы для регулировки.

Схема подключения циркуляционного насоса к электросети

Корректная работа электроприборов подразумевает подключение к фазе, рабочему нолю и заземлению Данное подключение циркуляционного насоса реализуется посредством «прямого» подключения, когда электропроводка с насоса запитывается напрямую в электрическую сеть без каких-либо соединений и т.п. либо через стандартную розетку.

Чаще всего циркуляционный насос устанавливается возле бойлера или котла.

Терморегуляторы для циркуляционных насосов отопления

Существует две основные категории термостатов для включения циркуляционного насоса: механические (непрограммируемые) и электронные (программируемые). Первый был стандартом в течение многих лет. Но сейчас они в значительной степени заменены электронными термостатами с гораздо более широким набором функций.

Механические термостаты требуют, чтобы пользователь включил устройство и выбрал конкретную настройку температуры. Как только это будет сделано, он будет включать и выключать тепловой насос столько раз, сколько необходимо для достижения и поддержания этой температуры. Опции программирования недоступны, кроме базовой настройки температуры, которую всегда необходимо изменять вручную. Напротив, электронные термодатчики программируются по часам, дням или неделям.

В категории программируемых электронных термостатов для насоса циркуляционный системы отопления делятся на те, которые программируются исключительно прикосновением, и те, которые совместимы с WiFi. Последний можно запрограммировать из любой точки мира в любое время с помощью загружаемого мобильного приложения. Эти типы устройств иногда называют интеллектуальными термостатами из-за их передовых цифровых возможностей.

На рынке есть два типа интеллектуальных термостатов на циркуляционный насос: те, которые управляют вашим отоплением как одной зоной, поэтому все радиаторы либо включены, либо выключены, или многозонные интеллектуальные термостаты отопления, которые позволяют вам выбирать, какие радиаторы включать и какие те, чтобы выключить. Последнее предполагает установку интеллектуального клапана на каждый радиатор в доме и поэтому является более дорогим вариантом.

Термостаты для отопительных систем, особенности установки в насосах, котлах и радиаторах

Термодатчик для насоса отопления классифицируют также в зависимости от места его применения. Правильно следует закрепить термостат на входе в радиатор. Часто используются для таких целей механические термостаты. Электрические термостаты чаще всего применяются в котлах, которые подсоединяются к блоку управления. Для насосов циркуляционных систем отопления термореле применяют как электронные, так и механические, которые подсоединяются к «мозгам» котла и действуют по принципу включения-отключения насоса либо воздействуют на скорость вращения крыльчатки.

Индивидуальные и групповые контроллеры отопления

Автоматизация процесса управления системой отопления достигла существенных показателей. На сегодняшний день можно создать любую схему управления климатом внутри помещения, в которой применяются контроллеры.

В современных контролерах заложено более 20 схем управления, которые в состоянии управлять одновременно приборами нагрева на различных видах топлива, проводится индивидуальная адаптация к системе отопления и запросам пользователя.

Предложения в категории «Термостат для насоса отопления»

Honeywell TH9320WF5003

Полный пакет функций, Honeywell TH9320WF5003 WiFi 9000. Внутренний климат становится полностью настраиваемым, когда вы подключаете свою систему отопления, вентиляции и кондиционирования к этому изобретательно разработанному интеллектуальному термостату, который может легко интегрироваться со всеми типами тепловых насосов. Беспроводной доступ в Интернет и программирование доступны через приложение Total Connect Comfort, которое дополняет многогранный сенсорный экран.

Nest T3017US

Термостат Nest T3017US это ультрасовременное устройство 3-го поколения было тщательно разработано для удобства использования и обеспечения высочайшей энергоэффективности.

По мере того, как вы изучаете Nest T3017US, он также узнает о вас, и «отношения», которые вы устанавливаете с ним, могут быть полезны для вашего домашнего комфорта. Как только Nest T3017US узнает ваши привычки и предпочтения, он может автоматически выполнять функции программирования, обеспечивая вам комфорт в любых погодных условиях.

Honeywell RTH7600D

Для тех, кто хочет оптимального программирования с помощью сенсорного экрана, Honeywell RTH7600D — это то, что нужно. Все, что вам может понадобиться или что вам может понадобиться, доступно и видно на экране дисплея. С помощью всего лишь нескольких быстрых движений Honeywell RTH7600D можно запрограммировать на точное функционирование в течение нескольких недель. Этот продукт совместим с тепловыми насосами, печами и кондиционерами, но не требует специальной проводки для подключения или работы.

Коротко о главном

Каждый регулятор температуры для насоса отопления выбирается исходя из особенностей помещения и системы отопления. Важно, чтобы он выполнял свое основное предназначение: обеспечение эффективности работы всей системы при умеренном энергосбережении и большем уровне теплоотдачи.
