Как переделать игрушку на батарейках от сети

Доброго времени суток! помогите подключить детскую игрушку (питание только от батарей) к сети 220В. Дело в том, что игрушка весьма прожорлива, батареек Duracell Turbo хватает всего на 5-6 дней. Кроме того, регулярно их менять или заменить батарейки на аккумуляторы и купить зарядное не совсем удобно т.к. игрушка можно сказать стационарна (закреплена на детской кроватке) и имеет кучу навесной “бижутерии”, что весьма затрудняет частый доступ к батарейному отсеку.

Параметры игрушки: DC 4.5V, 0.8W (3 батареи АА х 1.5V)
Зарядное Nokia: DC 5V, 800mA

Как переделать игрушку на батарейках от сети

Давно ничего не писал, — зачесались руки)) Уверен, кому-то это пригодится=)

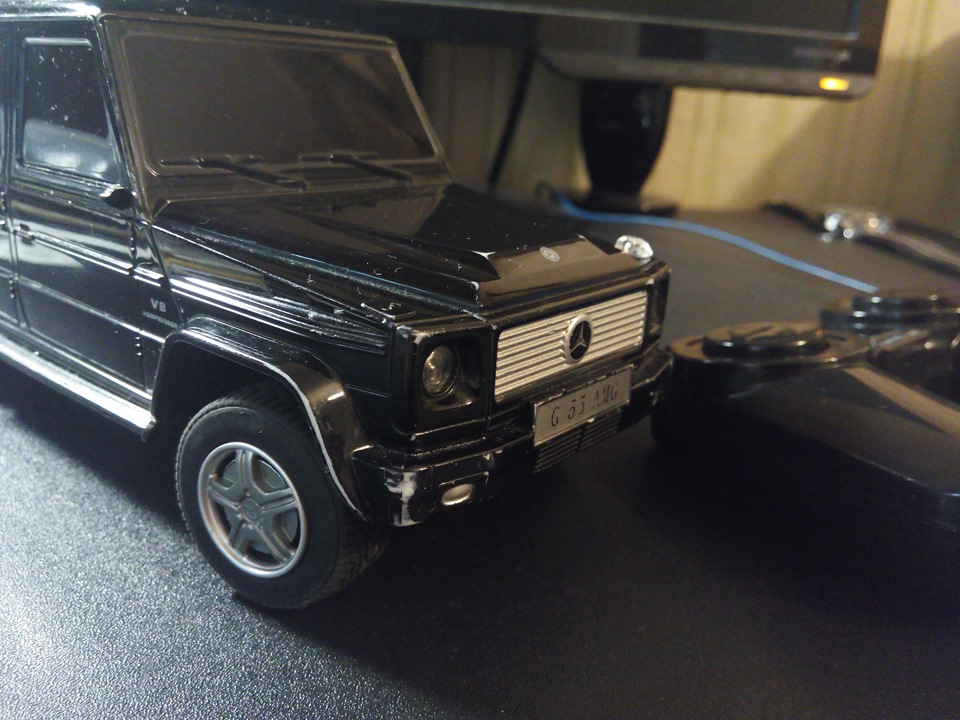

Решил выложить пост, о небольшой прокачки детской машинки на пульте управления.

Суть поста вкратце: заряжаемые аккумуляторы вместо батареек.

Дальше много букв и фоток))

Часто, мой мелкий просит, чтобы я поиграл с ним (машинками). Так довелось, что с самого раннего возраста, а именно с 6-7 месяцев он полюбил машинки. Сейчас уже ему перевалило за 3 годика, но интерес к машинам стал еще больше. В 2 годика начал учить его говорить марку автомобиля по эмблеме. Выучил довольно не плохо, теперь ходит по улице мимо машин и называет марку)) Когда ему исполнился годик, я купил ему 2 машинки на пульте управления (сначала лексус is250, затем гелик. обе одной серии). Машинки до безобразия простые, 4 кнопки управления — вперед-назад, повороты влево-вправо.

Трех батареек АА нам обычно хватает на 2-3 дня. Спустя 1-2 часа прилично падает мощность и весь драйв машинки пропадает. Поэтому решил переделать питание от аккумуляторов. Плюсов от этого не мало. Постоянная мощность, может долго ездить на одной зарядке, не нужно платить больше))

Опишу в деталях, что было сделано.

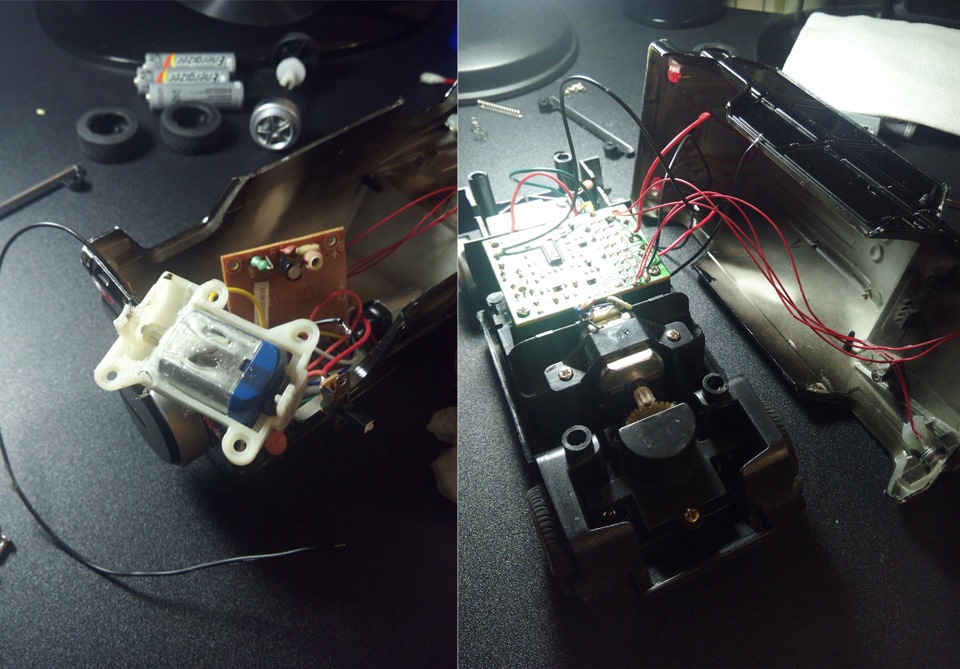

Сначала я разобрал гелик, чтобы посмотреть что у него внутри. В машинке оказалось достаточно просторно. Внутри легко можно было разместить 3-4 аккума 18650, но я решил что двух 18650 емкостью 3200 мАч будет достаточно. Суммарно от двух аккумов выходит 6400 мАч (не во всех ноутах есть такая емкость).

Читайте также:

Как сделать развертку в солид воркс

Наша машинка работает от трех АА пальчиковых батареек, соединенных последовательно, что дает в сумме 4,5В. Следовательно, понадобится аккум на 3,7В, это достаточно, чтобы машинка бодро ездила.

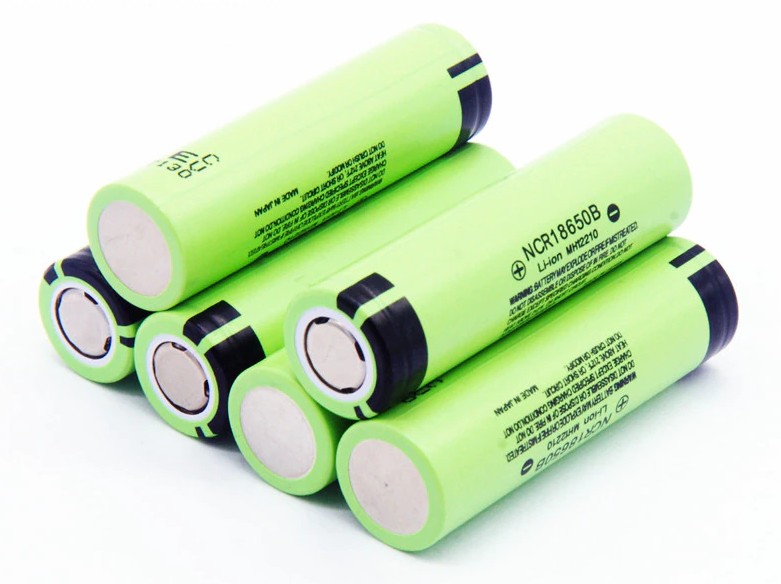

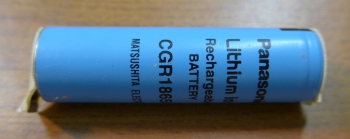

Немного погуглив, нашел цены и нужную емкость. Остановился на Panasonic NCR18650BE.

Заказал на алиэкспрессе, т.к. цена одной батарейки у нас почти в два раза дороже.
Чуть позже выяснилось, что они без защиты от разряда. Это нам не подходит, т.к. “голова” машинки не знает что такое зарядка. Поискав немного, нашел точно такой же аккум с защитой, стоили чуть дороже, но было уже поздно, батарейки были уже в пути.

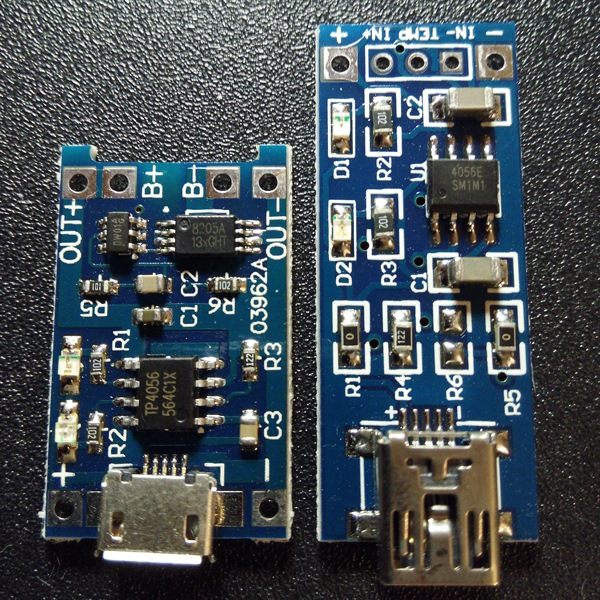

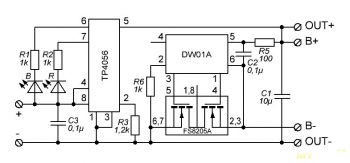

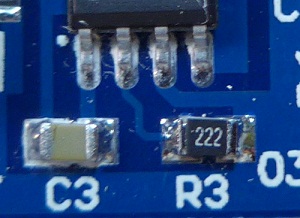

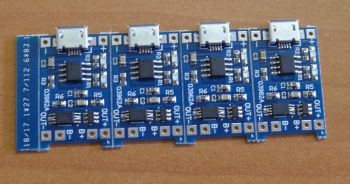

Начал искать на алиэкспрессе контроллер защиты от разряда. Нашел, заказал. Позже выяснилось, что нужно еще защита от перезаряда)) Снова лезу на али, ищу двойную защиту и нахожу!))

Суть в том, что литий-ионные аккумы нельзя разряжать меньше 2,5-2,7В и заряжать больше чем 4,2В. Их структура быстро разрушается и они быстро выходят из строя. Мобильные аккумы работают по такому же принципу. Обычно защита встроена в аккум.

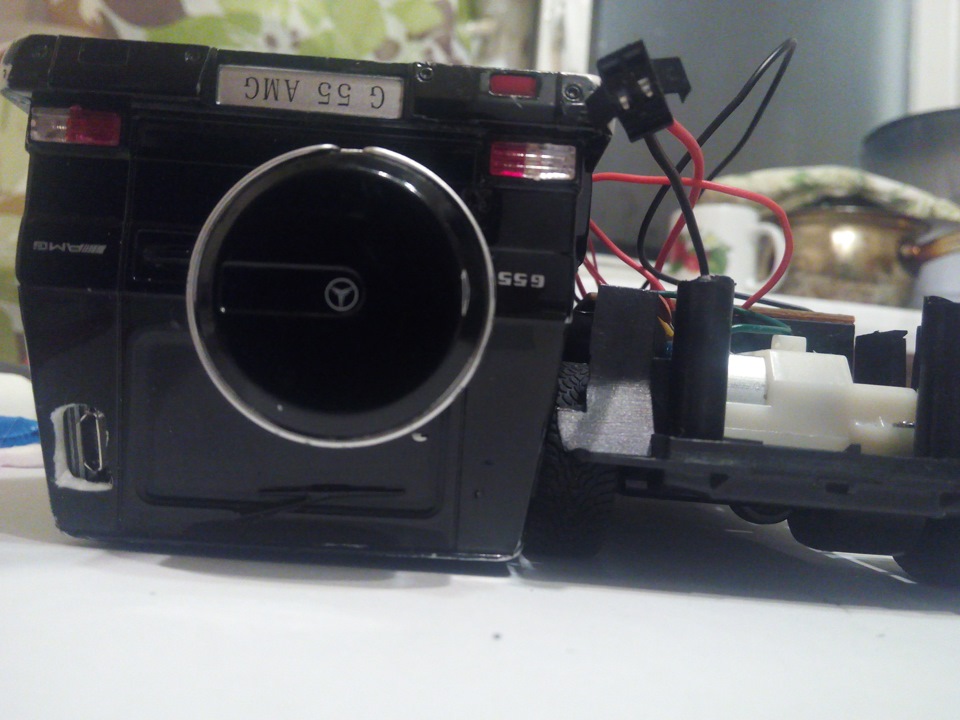

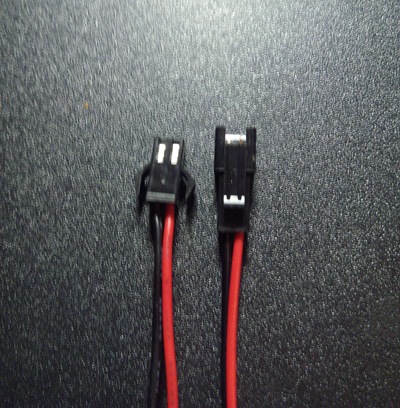

Чтобы в будущем не иметь проблем с отсоединением проводов, я припаял к контроллеру питания двухпиновые JST коннекторы.

Это нужно, чтобы легко можно было отсоединить аккумы от корпуса. Проверил работу контроллера, заряжает!)) Сделал отверстие для миниUSB и посадил контроллер питания на термоклей. Оба аккума спаял последовательно проводами, предварительно обработав места пайки активной кислотой(флюс). В итоге получаем двойную емкость на 6400 мАч.

Читайте также:

Предмет роскоши от какой суммы

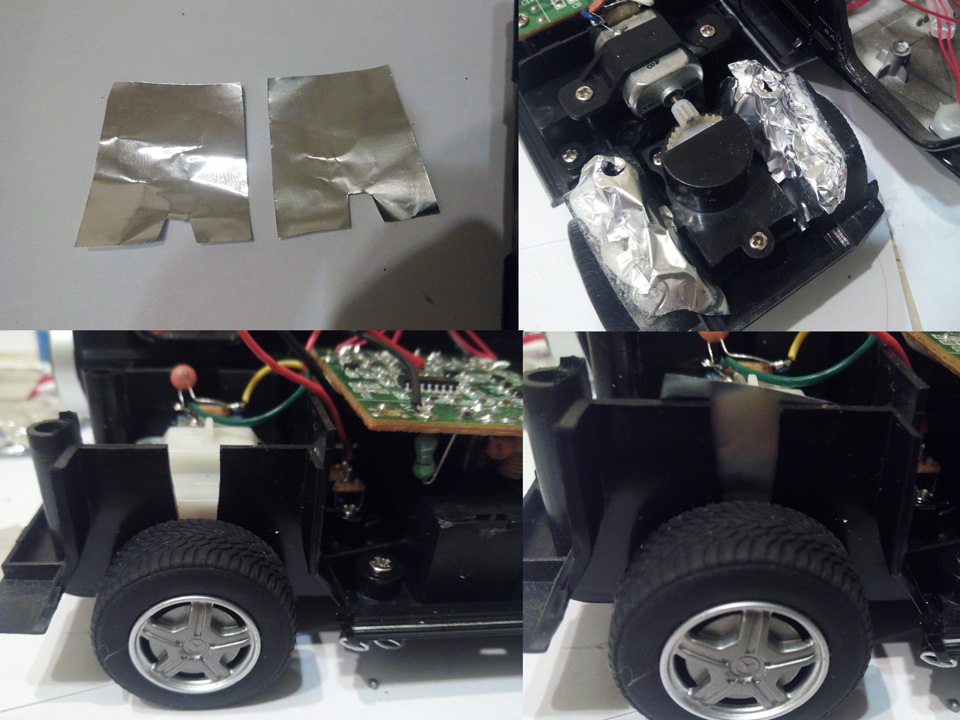

Изначально планировал поездки по улицам, поэтому, внутри проклеил (секнудным клеем) все отверстия фольгой, чтобы мусор не попадал в машинку.

Аккумы приклеил термоклеем к кузову, но они быстро отвалились. Пришлось секундным клеем с содой проклеть еще и края. Проверенно, держится железно! Падал со стула и дивана))

Минус такого решения в том, что наезд на любое мелкое препятствие любым колесом — машинку опрокидывает на бок. Аккумы на крыше все же делают свое дело. Думаю позже контроллер машинки переместить на место батареек в самый низ, а аккумы на место контроллера, тогда машинка будет устойчивее.

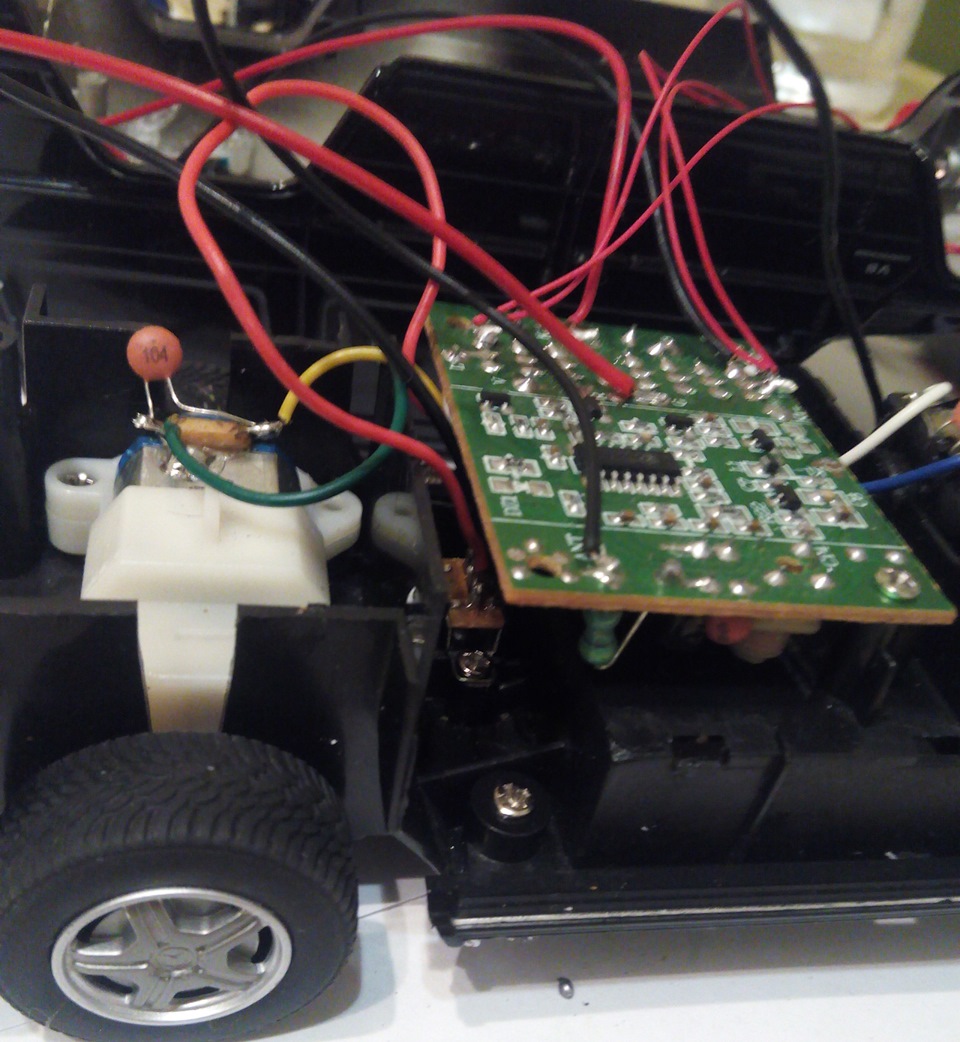

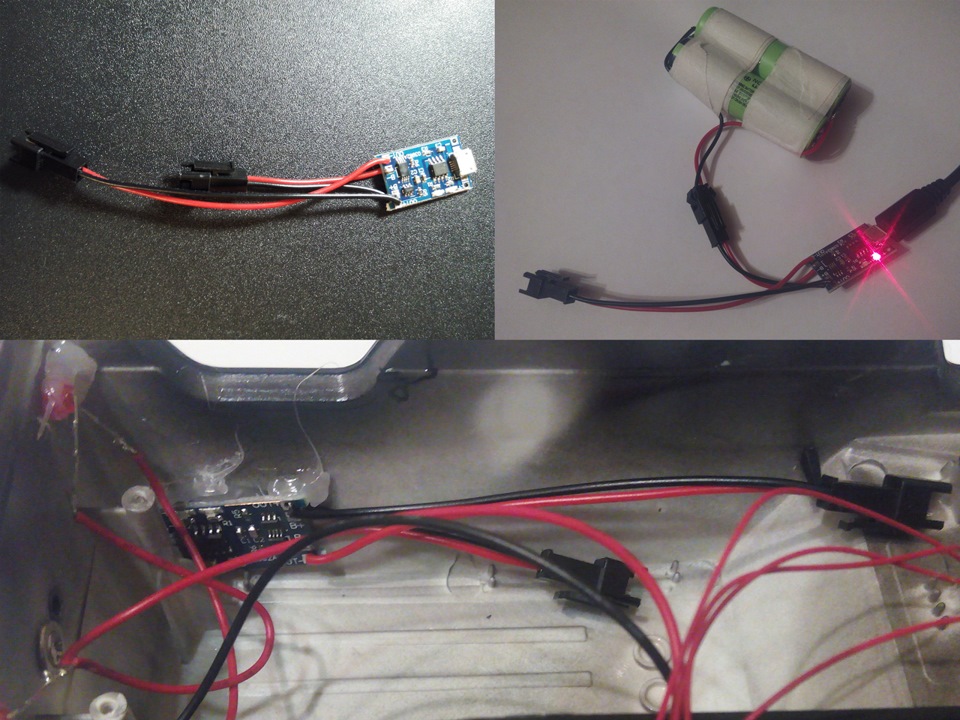

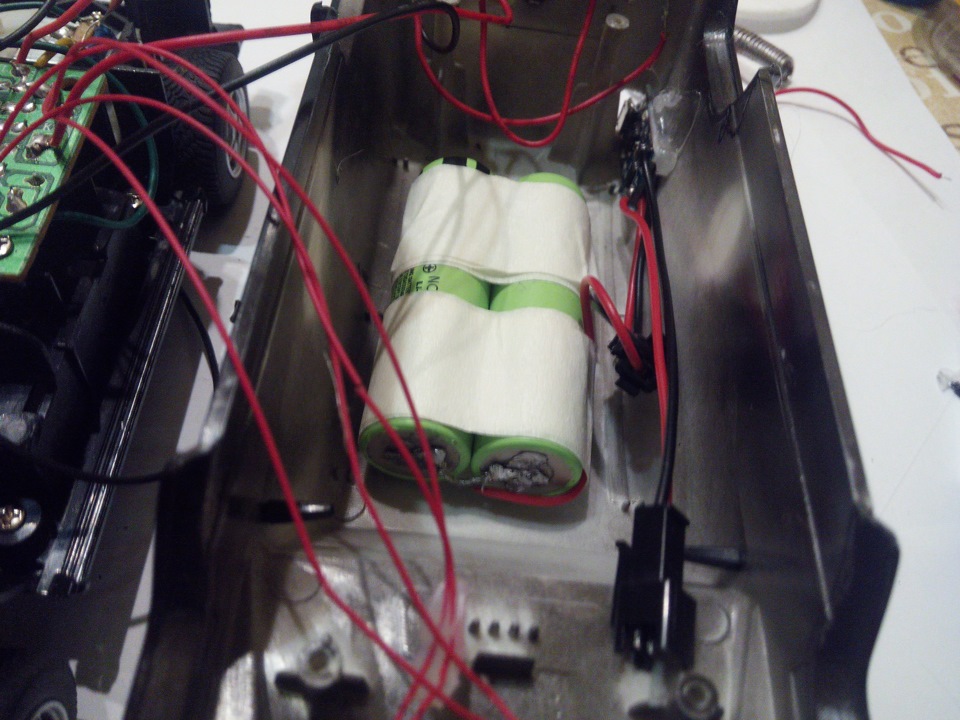

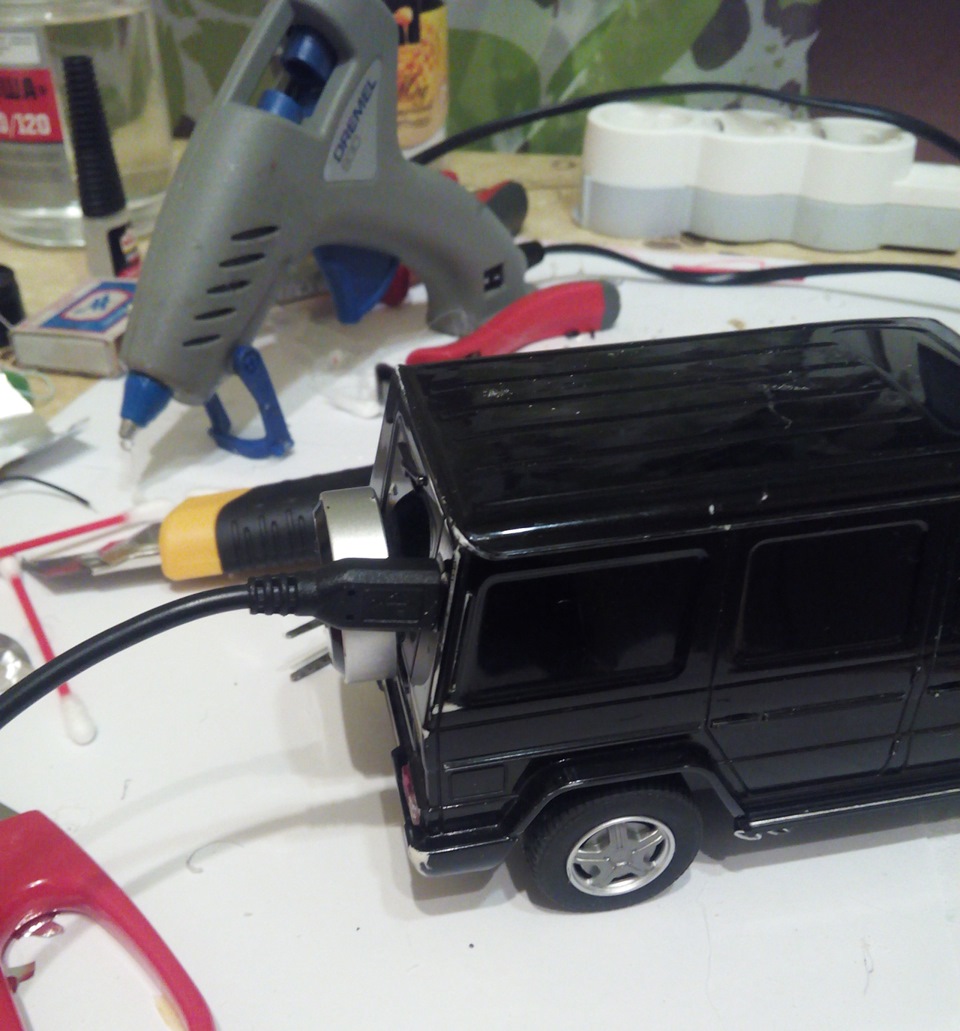

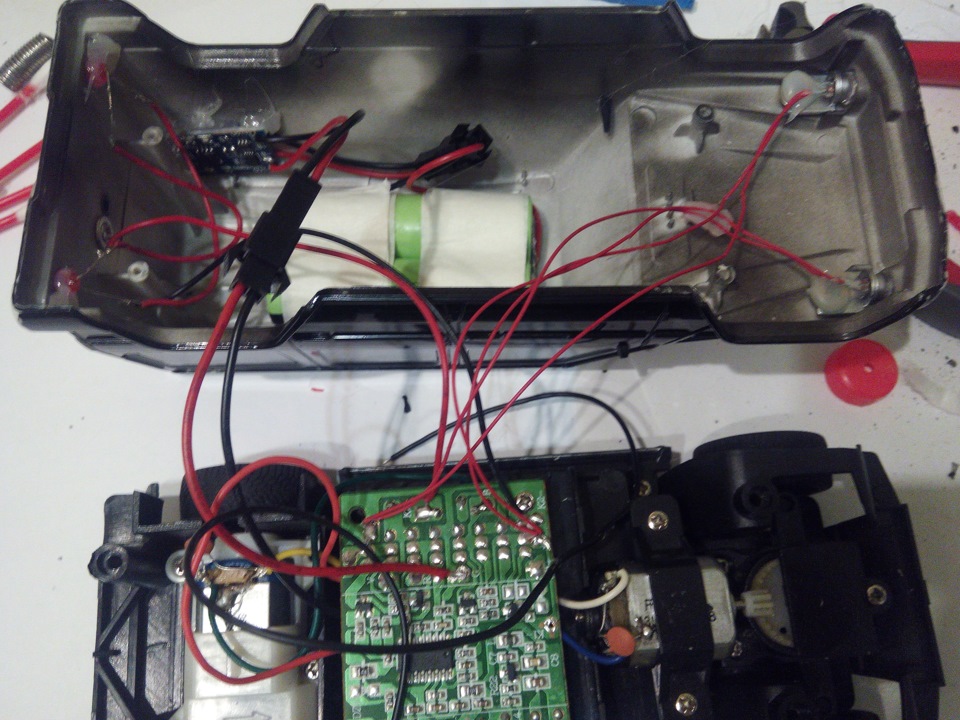

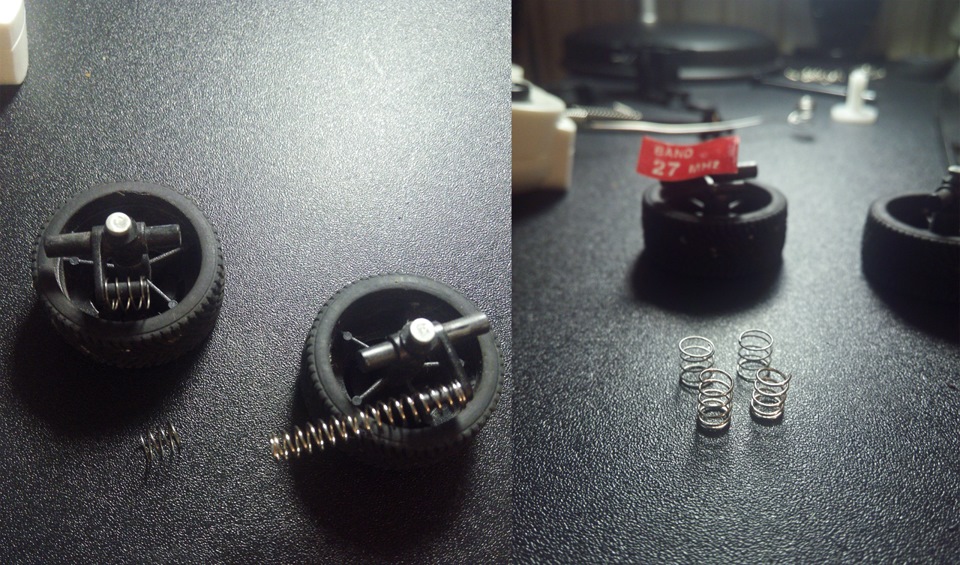

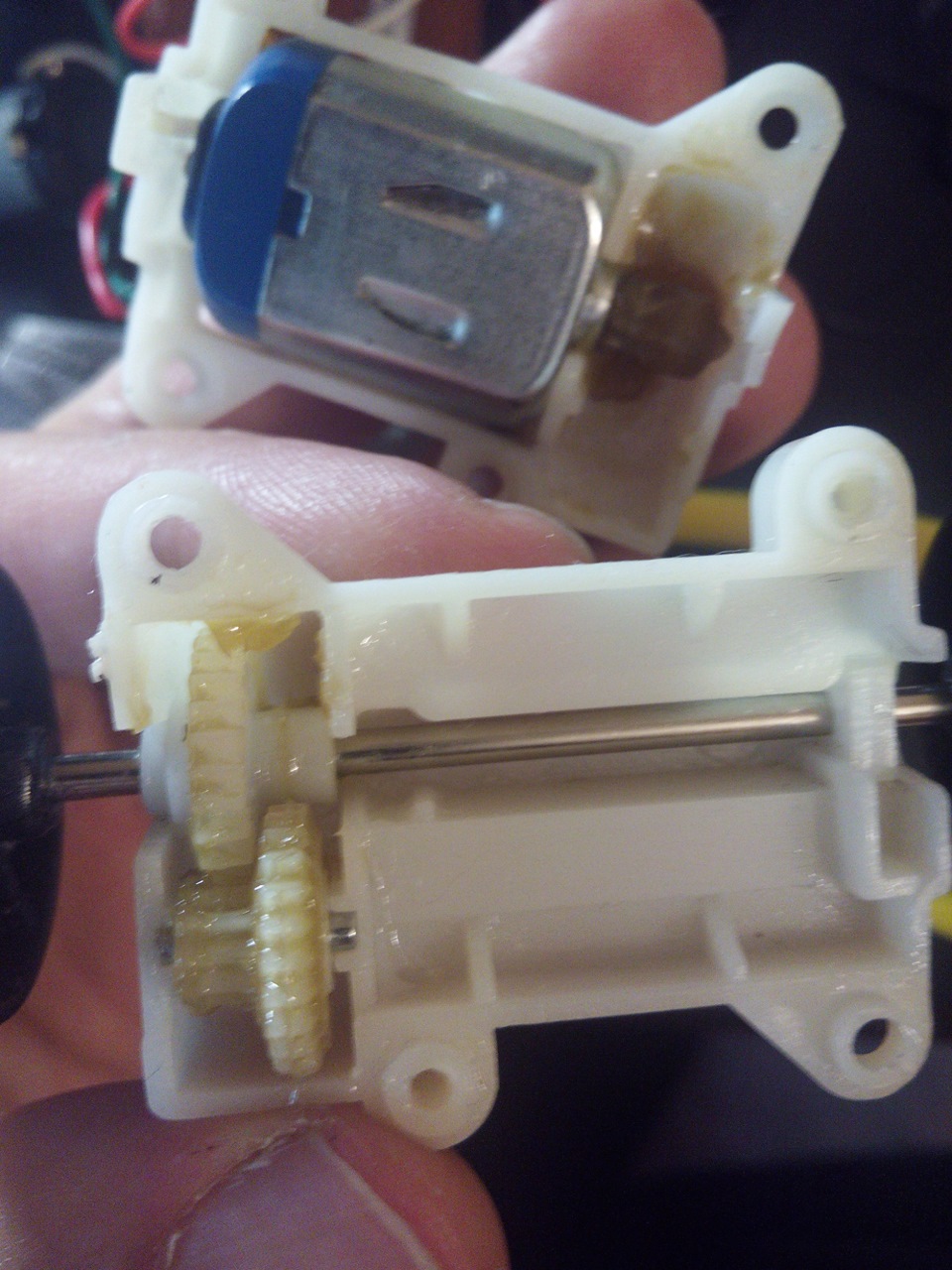

Немного фоток рабочего процесса:

Читайте также:

За какое время двигатель мощностью 4 квт

P.S.
Есть еще один вариант подключения аккумов. Я тогда в них еще не разбирался, поэтому заказал 18650, на фото они выглядели такими же, как и пальчиковые АА.
Понадобятся 3 аккума NCR 18500, но нужно брать без защиты. С защитой они будут чуть длинее и не залезут в штатное место без напильника. Затем остается перепаять лоток батареек для параллельного соединения. Иначе на выходе получите 11.1В и сгоревший контроллер машинки))

Кому нужно больше мощности на заднем приводе, можно купить специальный бустер DC DC, который из 3,7 вольт на выходе отдаст 5В. Машинка станет более резвой. Но есть в этом и минусы. Думаю, будет быстро греться, могут часто выходить из строя моторчики, возможно и контроллер быстрее “приедет”, аккум будет немного быстрее разряжаться. Можно конечно настроить и под 4,2-4,5В, но понадобится специальный DC DC, который можно настроить на вольтаж от 3,7В до 12В (спец. крутилка, а мультиметром замер напряжения на выходе).

UPD. 20.05.2016
Спустя 9 месяцев машинка перестала ехать вперед. Задний ход работал. Думал моторчик “приехал”, но нет. Замена моторчика не помогла. Благо у меня был лексус из той же серии. Выпаял все провода, и подсоединил к гелику. Машинка заработала. Теперь у гелика третья жизнь!)))

Заодно переместил контролер в отсек батареек, отрезал родные места крепления и припаял их к днищу, на них уже прикрутил сам контролер.
Сделал это из-за того что аккумы были приклеены к крыше, изза этого центр тяжести был нарушен. Машинка переворачивалась набок при повороте наехав на небольшой камушек.

Переделка питания девайсов на аккумуляторы Li-Ion 18650

DIY

Много различных девайсов питаются от батареек. Почему бы не перевести их на питание от литий-ионных аккумуляторов? Они, конечно, тоже не вечные, но через некоторое время использования окупятся точно. Самый популярный размер таких аккумуляторов — 18650. Их и будем использовать.

Почему 18650

Аккумуляторы 18650 так называются, потому что их цилиндрический корпус имеет диаметр 18 мм и высоту 65 мм. У аккумуляторов с защитой высота чуть больше. Это нужно учитывать при покупке контейнеров для их установки, либо покупать аккумуляторы с уже припаянными контактными выводами.

Аккумуляторы 18650 выдают напряжение 3,7 В, заряжаются при напряжении 4,2 В. Ёмкость бывает разная. В своих проектах использую вот такие:

Читайте также:

Сколько пересечений проезжих частей имеет этот перекресток

Дополнительные железки

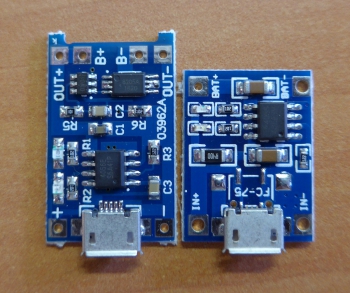

Кроме самих аккумуляторов понадобится ещё плата зарядки, она же, в случае с двумя и более батареями, BMC — плата балансировки. И, в зависимости от выбранного количества батарей и напряжения нагрузки, может понадобиться повышающий или понижающий преобразователь.

Варианты сборки

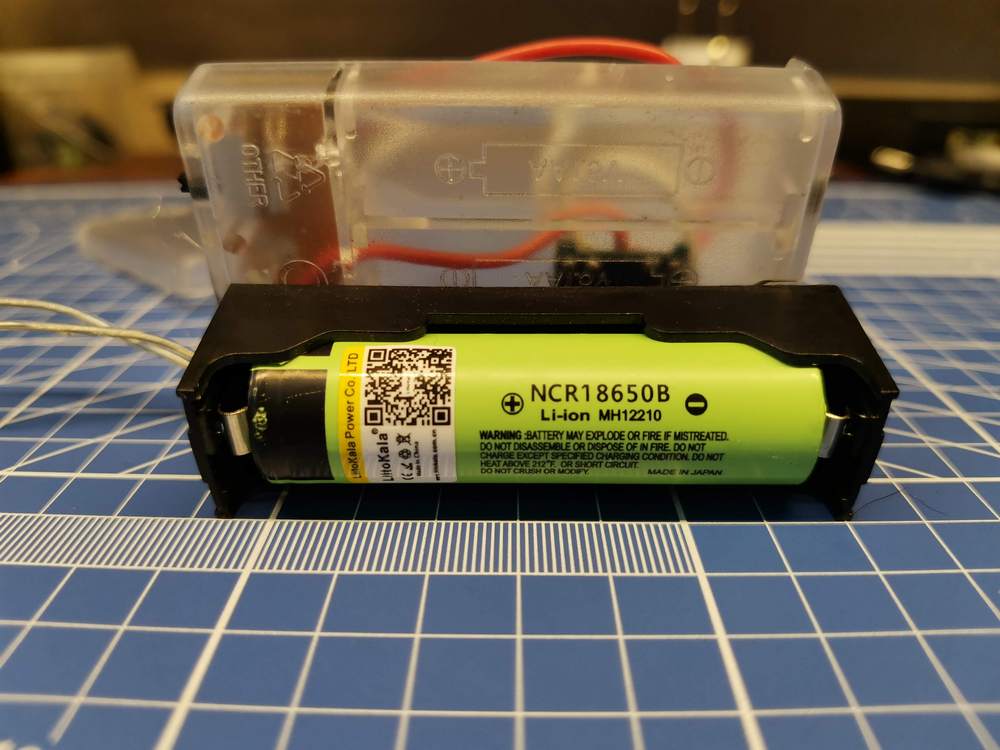

Один аккумулятор

Если нагрузке достаточно напряжения 3,7 В, то схема будет состоять всего из двух основных элементов и одного дополнительного:

Дальше всё до безобразия просто. Выводы контейнера припаиваются к соответствующим площадкам платы, К соседним площадкам припаиваются контакты нагрузки, само собой, через выключатель, и аккумулятор вставляется в контейнер.

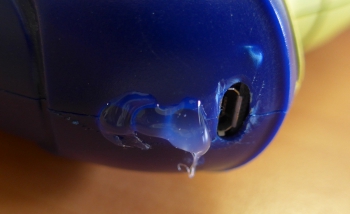

Плату зарядки имеет смысл брать сразу с разъёмом Micro-USB или Type-C, чтобы не городить разъём отдельно и мучаться выбором блока питания.

Не перепутайте полярность! Если это сделать, то плата зарядки прикажет долго жить. Проверено лично. Случайно вышло…

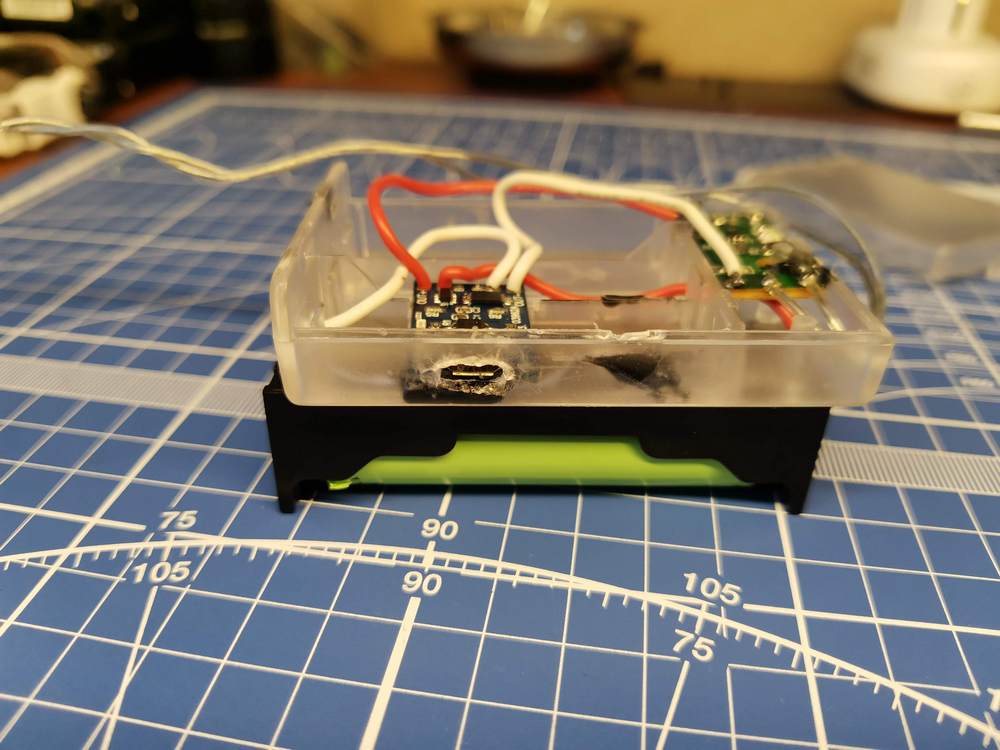

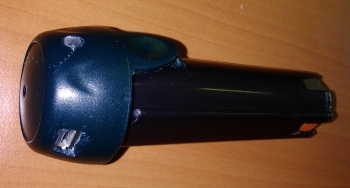

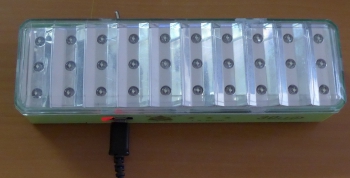

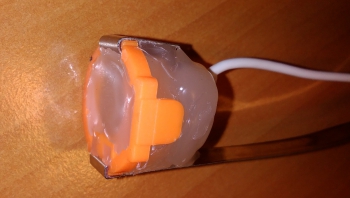

Таким макаром перевёл на Li-Ion гирлянду и собирался перевести большой фонарь ЭРА, но решил, что ёмкости будет маловато и буду делать из двух аккумов и повышающего преобразователя, чтобы светило поярче.

Питание гирлянды

В схеме был ещё повышающий преобразователь, потому что в оригинале там было 4,5 В от трёх мизинчиковых батареек, но разницы в яркости между 3,7 В и 4,5 В на входе не заметил, поэтому решил, что он не нужен. На самом деле он сгорел вместе с платой зарядки после неправильного подключения аккумулятора. Плату заменил, а преобразователь просто убрал.

Один аккумулятор с преобразователем

Если нагрузке требуется напряжение больше или меньше, то в предыдущую схему добавляется ещё один элемент — повышающий или понижающий преобразователь. Он устанавливается между платой зарядки и нагрузкой. Выключатель лучше ставить тоже между, чтобы преобразователь не расходовал электричество впустую. При выборе модели преобразователя необходимо учитывать допустимый ток нагрузки.

Личного примера такой самоделки пока нет.

Два аккумулятора

Если напряжения 7,4 В хватает, то преобразователи не нужны. Соответственно, будет достаточно самих аккумов, контейнера для их установки и платы зарядки и балансировки.

Для питания, говорят, можно использовать какой-нибудь блок питания на 9 В, но правильнее специальные зарядники для Li-Ion, например такой, в формате блока питания или такой, в формате платы с разъёмом Type-C, или такой, в формате платы без разъёма.

Личного примера такой сборки тоже пока нет, но скоро будет. На Разделяйке обнаружил среди мусора неисправный фонарь и взял поковырять. Неисправность банальная — сдох аккумулятор. Думаю две банки 18650 как раз хватит. Такие фонари бывают с 4- или 6-вольтовыми батареями, но и от 7,4 В сгореть не должен.

Два аккумулятора с преобразователем

Если 7,4 В — это много или мало для целевого девайса, то нужен преобразователь — понижающий или повышающий, соответственно.

Опять же, сам пока такого не собирал, но некоторые идеи, для чего это может понадобиться, есть.

Сборки могу быть и на большее число батарей и подключать их можно и параллельно и последовательно. Всё зависит от поставленной задачи. Остальные компоненты схемы подбираются исходя из неё же.

Как переделать игрушку на батарейках от сети

Замена четырех батареек D (R20) блоком питания в кресле-качели

За сим подтверждаю, что устройства работающие от четырех батареек размера D (или R20, как их еще называют) могут работать от простого блока питания на 6 вольт и 500 миллиампер.

Задача:

Имеется детское кресло-качель Graco Lovin Hug Swing, которое при интенсивном использовании жрет 4 дорогущие батарейки в две недели. Требуется уменьшить давление на семейный бюджет, заменив дорогие батарейки дешевым блоком питания.

Решение:

Вближайшем магазине «Радиодетали» покупаем типичный блок питания на 6 V и 500 mA (я купил на 600 mA, это многовато: уже на третьей скорости качель качается в полную силу, но это, впрочем, не страшно). Желательно, чтоб в блоке питания присутствовал стабилизатор, иначе, как говорят специалисты, музыка может «хрипеть».

Стоит это навороченное устройство 33 гривны — меньше комплекта хороших батареек.

Отрезаем разъем на конце шнура блока питания. Провода присоединяем к контактам в отсеке батареек (отмечены красным и синим кружочками на рисунке): плюс к пльсу, минус к минусу. Если не уверены, где у блока питания плюс, а где минус — подключайте наугад. Если ошибетесь — качели просто не включатся (я еще не встречал устройств, которые испортились бы от неправильной установки батареек), поменяйте провода местами и все заработает.

Конечно, при определенных навыках можно сделать намного лучше: купить в тех же «Радиодеталях» подходящее гнездо для блока питания (я заплатил за такое 3 гривны), припаять его проводками к контактам в отсеке батареек и подключать блок питания через этот разъем. Это и эстетичнее, у надежнее, и удобнее.

Вот так это получилось у меня.

После замены батареек блоком питания (кстати, благодаря разъему осталась возможность при необходимости отсоединить блок питания и использовать батарейки) упала гора с плеч: не нужно «экономить электроэнергию», выжимать капли из севших батареек и постоянно бегать в магазин за новыми, можно использовать качели на любой мощности и с любой громкостью музыки.

Как переделать игрушку на батарейках от сети

трёхвольтовый блок питания
(вколхозить взамен 2-х батареек — в детский мобиль с проектором, штатного разъёма на внешнее питание не предусмотрено, буду в батарейный отсек провода заводить)
можно и универсальный, с другими напряжениями.
в Элку стоит ехать или на рынке искать?

Где . (купить, изготовить, достать, поменять)?

Ivan писал(а): Источник цитаты трёхвольтовый блок питания
(вколхозить взамен 2-х батареек — в детский мобиль с проектором, штатного разъёма на внешнее питание не предусмотрено, буду в батарейный отсек провода заводить)
можно и универсальный, с другими напряжениями.
в Элку стоит ехать или на рынке искать?

Где . (купить, изготовить, достать, поменять)?

аккумуляторы неудобно — каждый раз всю громоздкую конструкцию с задней боковой стенки кроватки откручивать надо и потом обратно вешать

универсальный БП поищу

Где . (купить, изготовить, достать, поменять)?

блин, купил на Азовском китайский универсальный БП
так он вместо 3, 4.5 и т.д до 12 В выдаёт минимум 7, потом около 8 и далее до 14 с шагом примерно 1 В
хорошо, додумался проверить перед подключением мультиметром
завтра поеду сдавать

Где . (купить, изготовить, достать, поменять)?

так и знал, что пападос будет с этими БП! Был как-то такой бп в 90ые еще из первых нормально 3В не мог давать, только начиная с 9 кажется не врал. Может это так и надо. проверяли на этом БП технику?
Как-то проверял свои БП от разной техники: сканер, модем ,роутер почти все завышают! написано 12В, а меряю там 16,8В или 18В на другом.
Вчера для фена искал блок питания маленький и на авось подключил к 12В вентилятору-работает, померял, а там 10,8 И 10В на другом!

Где . (купить, изготовить, достать, поменять)?

Frostt , тут друг на пальцах объяснял,что есть нестабилизированные блоки питания,
и без нагрузки на простом мультиметре напряжение будет завышено, а под реальной нагрузкой просядет.

Столкнулся я вот с какой проблемой. Детские игрушки на радио управлении, в основном, питаются от пальчиковых батареек, а прожорливость, особенно у машинок, высокая. Раз купил пачку щелочных батареек, два, три. Детям, конечно, все лучшее, но радость не самая дешевая получается.

В общем, решил я своими руками перевести всю эту историю на питание от аккумуляторов 18650. Напряжение у него 3,7 Вольт, что не сильно отличается от требуемых 4,5. Давайте же посмотрим, что получится из этой самоделки.

Взяв машинку, отвинчиваем 4 шурупа, которые крепят кузов к основанию, рамой это не назовешь, и разделяем игрушку на 2 части. Внутри достаточно места, и это радует.

Далее, довольно простая задачка. Покупаем самый дешевый павербанк в магазине за 250 рублей или ждем с Алика за 120. Аккуратно разбираем его. Выпаивать ничего не нужно. Нам все пригодится.

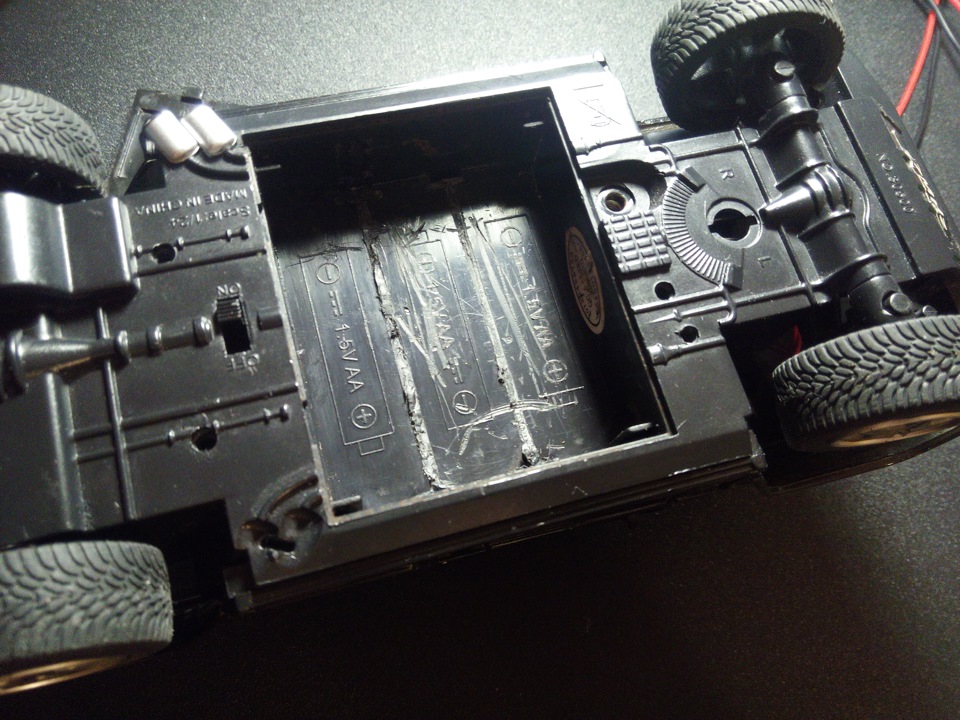

Так, едем дальше. В нижней платформе мы видим квадратное отверстие, напротив него мы и разместим модуль заряда. Пришлось немного выломать пассатижами пластиковые выступы, чтобы на совесть разместить плату. Все встает на свои места нормально.

Теперь соединяем первый плюсовой и последний минусовой контакты батарейного отсека с плюсом и минусом аккумулятора. Проверьте все, не перепутайте полярность . Изолируем места скрутки.

Сам аккумулятор я просто примотал проволокой к плате управления машинкой. Сидит надежно, при ударах не выскакивает.

Почти последний штрих нашей самоделки. Фиксируем плату заряда к платформе. Я просто отрезал кусок ПВХ изоляции и прикрутил маленькими шурупами с натяжением. Фиксация надежная, модуль не двигается.

Как вы можете видеть на фото ниже, разъем аккуратно поместился в окошко.

Зарядилась батарейка за пару часов обычной зарядкой от сотового на 1 Ампер.

Если раньше при игре трех приличных батареек хватало на час-полтора, то с новым аккумулятором игрушка продолжает резво кататься 2,5 часа подряд. При этом моторчик работает намного бодрее, хотя напряжение стало на четверть ниже. Если кто-нибудь знает почему, поделитесь в комментариях.

Надеюсь, что описанная самоделка будет вам полезна, и сэкономит некоторые средства, да и ребенку можно очень долго играть.

Оцените статью и ПОДПИШИТЕСЬ НА КАНАЛ , чтобы не пропустить новые выпуски.

Добрый день! Подскажите, как правильно припаять гирлянду, которая работает от трёх пальчиковых батарейках к зарядке для телефона с напряжением на выходе 5 вольт (2000 мА)? Никогда ничего не паял, и понятия не имею, что к чему подсоединять. Нет, ну логично, что плюс к плюсу и т.д., но где там у зарядки плюс. Спасибо!

gasad ,
Красный провод плюс, остальное минус.

Дайте фоток, чтобы понять что за зарядка, что за гирлянда.

Если штыревая, то обычно там есть картинка с указанием что за полюс снаружи, а что внутри:

Это всё что есть и сама гирлянда. Видно, что батарейки опять окислились, у нас большая влажность. Это тоже причина, почему хочу на вилку посадить)

Зарядки пока нет . но думаю, типа от айфона какого то или подобная.

Дайте фоток, чтобы понять что за зарядка, что за гирлянда.

Если штыревая, то обычно там есть картинка с указанием что за полюс снаружи, а что внутри:

Программист , Спасибо за картинку, а я думал, может срезать штекер, там внутри ведь должно быть два проводка и их подсоединить. Но к чему подсоединять, к проводку от гирлянды или к контактам на гирлянде, что в прозрачной коробочке?

gasad , если совсем по красоте заморочиться, то можно попробовать внедрить ответный разъём зарядки в верхнюю часть коробочки, и иметь на выбор питание либо от батареек, либо от сети. Правда, почистить окислы в любом случае придётся (или заменить контактные планки на похожие)

Но самое главное — сохраните между источником питания гирляндой токоограничивающий резистор, который соединяет выключатель и один из проводов — без него лампочки-светодиоды будут гореть ярко, но недолго.

помогите, кто чем может. имеется игрушка, работает от 4 батареек АА. Но слишком быстро их жрёт. При этом есть куча зарядников от сотовых и вообще всяких похожих штук. Вопрос: можно ли запитать игрушку от сети и какой для этого нужен переходник?

Игрушки кушают приличный ток, т.ч. зарядник не потянет. Нужен блок питания на хороший ток и напряжение 6-8 В.

Там игрушка-то — раз плюнуть. Вечный двигатель, который мотается туда-сюда. А под «похожими штуками» я и имел в виду и блоки питания разные. вопрос в чем — что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

Было бы неплохо измерить мультиметром ток потребления и исходя из этого уже подбирать блок питания, USB зарядники от сотовых вполне могут подойти хоть у них и меньше напряжение ( 5 вольт ) , ну для многих устройств это не критично, ток 1 — 2 ампера , можно соединить параллельно пару штук если тока нехватает (только + и — не перепутать )

Evgeniy75 написал:
что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

сколько вольт в одной батарейке? Умножаем на четыре. И ещё надо знать потребляемый ток, который, по-видимому велик:

Evgeniy75 написал:
вопрос в чем — что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

А что нужно написать на сандалиях если они заменяют лапти?
.
4 Батарейки АА — 4х1,5 В = 6 В .
В полуразряженном состоянии под нагрузкой это будет 5 В .
Вряд ли ток потребления будет превышать 1 А, ну берем с запасом.
Итого, нужен блок питания постоянного тока (преобразователь с 220 переменного входного в постоянное выходное) с выходными характеристиками 6 (7) В 1,5 (или более) А .
Надписи AC/DC Inp 220V Out 6V 1,5A

Если это игрушка тем более детская ни в коем случае не запитывайте ее от зарядок.Если уже очень надо то только через разделительный трансформатор.Зарядки могут быть не развязаны с сетью.

zendo056 ,
Прежде чем писать откровения неплохо было бы в матчасти разбираться.

Да, существуют такие на конденсаторных гасилках, но в мобильниках их не бывает.
Где Вы видели зарядники с такими параметрами?
Поэтому и » блок питания постоянного тока (преобразователь с 220 переменного входного в постоянное выходное) с выходными характеристиками 6(7)В 1,5(или более)А «.

Микитович написал:
Где Вы видели зарядники с такими параметрами?

Зарядник 5В 2А сейчас абсолютно обычное явление.

andrejsheve ,
Если это зарядники для мобильника или планшета то там нет стабилизации по напряжению и выдают они от 9 до 5 В. Хотя на них и написано 5V . Гальваническая развязка у них во всех есть.
Зарядники с меньшим током можно включать параллельно несколько штук, но через выходные диоды.

Проще и безопаснее аккумуляторов купить с зарядкой!

ну или с алика но придётся подождать

services ,
У кого купить — не вопрос. Но.
По паспорту NiMn и NiCd аккумуляторы должны отработать 1000 циклов заряд-разряд, а по факту — 100-200.
Литиевые пока намного больше.
Преимущество аккумуляторов — ток разряда намного больше, чем у батареек. А вот по фактической экономике — так на так.
Вот правда есть несколько Акк от японских радиостанций, им уже 15 лет и половина еще жива. Хотя тоже чуть более гарантийного срока выдерживали.

в общем, судя по всему, рыпаться не стоит. и на том спасибо.

Evgeniy75 ,
Странный у Вас подход, вот чего то бы переделать, но неохота делать.

У меня для игрушек уже давно NiMH аккумуляторы с низким саморазрядом. Не для всех игрушек конечно, а так, чтобы одновременно 3-4 штуки работали. По сравнению с батарейками работают ну очень долго.

Evgeniy75 написал:
помогите, кто чем может. имеется игрушка, работает от 4 батареек АА. Но слишком быстро их жрёт.

Может батарейки взять не за 3-5 рублей/штука, а какой нибудь DuracellTurbo.

Тогда может и работать будет дольше.
А вот детскую игрушку с подключением к сети 220 это смертельно опасно.
Если хотите увеличить время жизни, то возможно стоит переработать блок батареек и использовать батарейки/аккумуляторы большей ёмкости.

ser000 написал:
А вот детскую игрушку с подключением к сети 220 это смертельно опасно.

А телевизор, компьютер, плиту, СВЧ — это тоже низзя?
Блок питания должен иметь гальваническую развязку, а импульсный или трансформаторный — вопрос отдельный.
Транс по схеме автотрансформатора тоже не имеет гальванической развязки.

Микитович написал:
того, нужен блок питания постоянного тока (преобразователь с 220 переменного входного в постоянное выходное) с выходными характеристиками 6(7)В 1,5(или более)А.

Всё может быть не так просто. Батарейные игрушки могут быть чувствительны к пульсациям напряжения. Сбоить могут. Поэтому нужен стабилизированный блок питания.

А если игрушка не сильно чувствительна к величине напряжения, можно попробовать аккумуляторы с зарядкой и ничего доделывать не надо.

Микитович написал:
А телевизор, компьютер, плиту, СВЧ — это тоже низзя?

Для начала, осознаём разницу в требованиях электробезопасности к ручному электроинструменту и иной, настольной-напольной технике. Одно дело — когда работающий электроприбор (телевизор. ) мирно стоит, и мы иногда его касаемся. Другое дело — когда бОльшую часть времени электроприбор (игрушка, дрель. ) находится в руках человека.

Далее осознаём, что современная заводская электродрель имеет двойную изоляцию и гарантию тока утечки не более 0,5 мА. Сможем эти условия обеспечить в самодельной связке из бытового дешёвого зарядного устройства и игрушки, спроектированной под напряжение питания 6 вольт?

AlexeyL ,
Для начала поинтересуйтесь термином «вторичное питание».
Посему обратите свой взор на внешний БП хотя бы от ноута, или монитора.
Ноутбук включенный в сеть 220 В через ИБП (импульсный блок питания) можно применять хоть в кровати хоть в туалете, хоть сидя верхом на батарее.

Сеть 220 идет к БП в изолированном корпусе, а гальванически развязанные 6 В с защитой от КЗ и без РЕ (заземляющей шины) длинным проводом к нужному устройству. Можете спокойно браться хоть за + хоть за — и второй рукой за батарею или водопровод, да хоть и за заземление.
А в сетевом ручном электроинструменте нет гальванической развязки, зато там есть двойная изоляция и зачастую не применяется защитное заземление (хотя вилка стандартная трехконтактная).
Поэтому ими и не рекомендуют работать во влажных помещениях и под дождем, и желательно включать их через УЗО.
Для таких работ применяют электроинструмент со вторичным питанием не выше 36 В и желательно с гальванической развязкой.
Это по нормативам по технике безопасности.
.
Поэтому общие рассуждения без знаний электротехники, а для импульсных БП и основ радиотехники, — обывательское и не более.
.
Боюсь того в чем не разбираюсь.

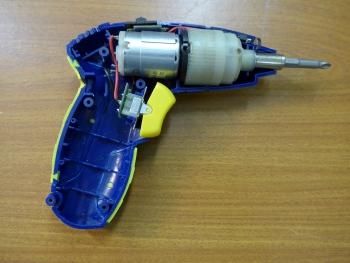

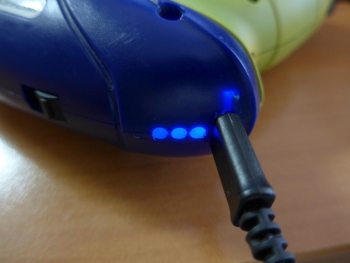

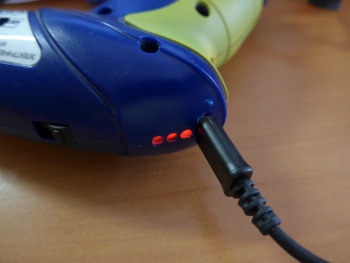

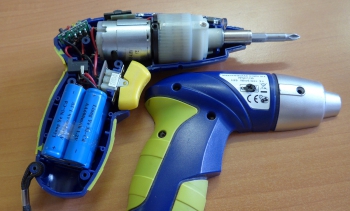

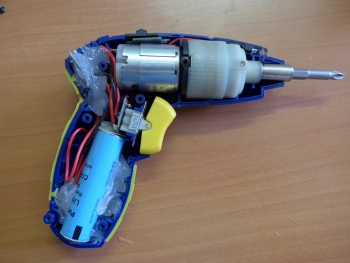

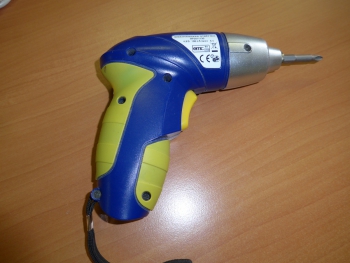

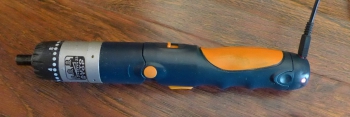

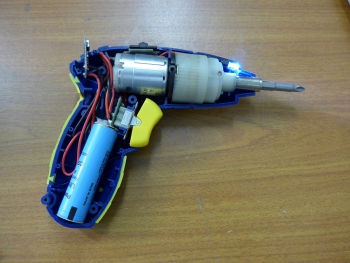

У многих наверно дома есть электрические отвертки, фонари на аккумуляторах и т.д. у которых аккумуляторы не тянут.

У моей отвертки полностью заряженного аккумулятора хватает на пару тройку винтиков.

Аккумуляторы в отвертке кадмиевые в фонарях как правило свинцовые их всех сейчас довольно проблемно достать для замены. Что нам даст переделка устройств на литий.

1. Упрощение зарядки. Зарядка от микро усб, не надо искать где вы положили родную зарядку или где провод от фонаря.

2. Литиевый аккумулятор проще найти. Я например вообще брал банки из старого аккумулятора от ноута (можно найти или бесплатно или за минимальные деньги).

3. При замене кадмиевых. Нет эффекта памяти и заряжать можно в любой момент не дожидаясь полной разрядки.

4. Большая чем у штатных емкость аккумулятора зачастую даже при использовании б.у. банок.

И так что нам потребуется.

1. Плата контроллера заряда например на микросхеме TP4056. Продается у китайцев на али ебау и других площадках. За доллар пришлют обойму.

Выпускается в двух вариантах с защитой от переразряда и без. С защитой имеет смысл использовать если в самом аккумуляторе не стоит плата защиты. Для аккумуляторов типа 18650 и подобных плата защиты как правило установлена на отрицательном выводе, если минус сделан не из метала, а из стекло текстолита то это и есть плата защиты.

По размерам платы близки. (слева с защитой с права без)

WARNING. Для электрической отвертки защиту аккумулятора использовать нельзя ток защиты у них около 3А и хотя общее потребление у отвертки не большое но пусковые токи вырубают защиту.

Привожу схему платы с защитой аккумулятора (найдена на просторах интернета). Также в приложении добавлю документы на микросхемы.

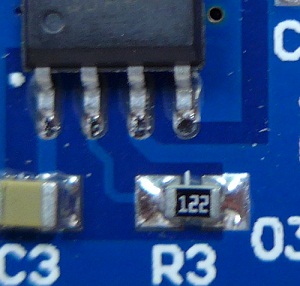

Платы у китайцев имеют ток заряда в 1А если вы хотите заряжать от порта компьютера или от слабой зарядки необходимо уменьшить ток хотя бы до 0.5А. Для этого необходимо заменить резистор 1.2К подключенный ко второй ноге микросхемы TP4056 на резистор большего номинала, для тока 0.5А примерно сопротивлением 2.4К (таблица токов зарядки в зависимости от сопротивления приведена в документе на микросхему).

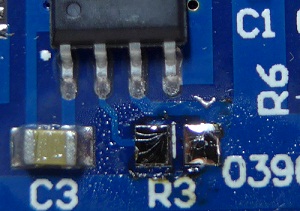

Я планирую возможность зарядки от компьютера и заменяю данный резистор. Отпаяв и почистив площадки.

Припаял новый резистор.

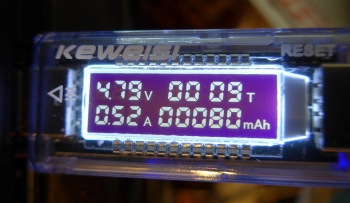

Так как в наличии был только номиналом 2.2К то получил ток заряда в 0.52А. Что посчитал допустимым для зарядки от порта компьютера.

2. Аккумулятор можно как и купить новый так и изъять например из старого аккумулятора ноутбука.

В моем аккумуляторе находилось 6 банок соединенных попарно. Желательно все аккумуляторы разъединить (у меня в одной из пар одна из банок была полностью мертва) и измерить остаточное напряжение. Если есть выбор то брать банки с большим остаточным напряжением как правило и оставшиеся емкость у них тоже больше, хотя конечно лучше все же измерить реальную емкость. Батарея была на 4000 мА т.е. по 2000 мА на банку остаточная емкость составила приметно 1200-1400 мА в зависимости от банки.

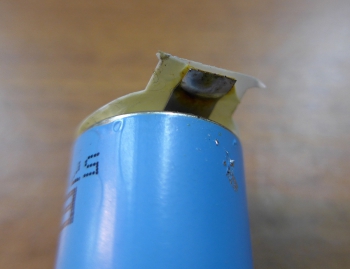

К аккумуляторам приварены металлические полоски контактов их не надо отрывать а просто разрезать их между банками. К ним удобно и безопасно припаивать провода. Метал на контактах самих аккумуляторов тяжелее паять и если держать паяльник более секунды то есть опасность перегреть аккумулятор что выведет его из строя вплоть до возгорания.

3. Проводки паяльник тестер надфили термоклеевой пистолет и.т.д.

Удаляем аккумуляторы и штатную зарядку к ним. (если есть подсветка и для фонаря желательно измерить ток светодиодов на полностью заряженном аккумуляторе)

Прикидываем куда разместить новый аккумулятор и плату зарядки.

Теперь один из самых длительных этапов доработка корпуса.

Для его ускорения лучше воспользоваться механизацией.

Например китайскими фрезами.

Но мне больше нравятся старые советские у них лучше контроль и их меньше уводит. Но к сожалению в продаже их сложнее найти.

Выбираем лишнюю пластмассу, добиваясь что бы разъем мини USB был минимально утоплен.

Спаиваем схему подключая аккумулятор и зарядку. И проверяем работу зарядки и отвертки, также если есть светодиоды освещения измеряем ток потребления от лития и сопротивление гасящего резистора.

Если ток светодиодов освещения сильно отличается от тока на штатных аккумуляторах, то корректируем сопротивление балансного резистора. Я подпаял параллельно еще один резистор.

Далее обезжириваем корпус и все детали изопропиловым спиртом или хорошим бензином калоша (этиловый спирт не обезжиривает). И заливаем все компоненты из термоклеевого пистолета. Излишки если что не сложно срезать ножом.

После сборки в отверстия которые предназначены для индикации зарядки заливаем клей из пистолета.

Когда клей немного остынет его излишки легко счистить. В итоге клей выполняет функцию световода и при зарядке отлично видно аккумулятор заряжается.

Или уже заряжен.

Переделка еще одной отвертки. Теперь аккумулятор можно заряжать не доставая из отвертки.

Аккумулятор у нее съемный. (После переделки на нем появился разъем микро USB и индикатор заряда)

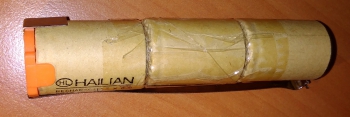

Комплект кадмиевых аккумуляторов и контакты были закреплены прямо на аккумуляторах.

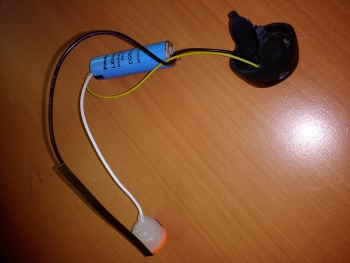

С помощью термоклея изготовил обойму контактов.

Зарядку разместил в заднике и спаял все компоненты.

Переделка фонаря со свинцовым аккумулятором и зарядкой от сети заняло даже меньше времени поскольку подтачивать ничего и не пришлось.

Прикрепленные файлы:

darkly Опубликована: 22.07.2016 Изменена: 27.07.2016 0 4

Вознаградить Я собрал 0 1

Оценить статью

Средний балл статьи: 5 Проголосовало: 1 чел.

Комментарии (30)
| Я собрал ( 0 ) | Подписаться

Для добавления Вашей сборки необходима регистрация

Не стоит забывать, что Ni-Kd в отличии от Li-ion лучше переносят большие токи разряда, из-за чего именно они чаще всего в электроинструменте.

Добавлю про низкую температуру эксплуатации Ni-Kd, вот из-за чего они чаще всего в электроинструменте. Но, если предполагается использовать в домашних условиях и при плюсовых температурах, то Li-ion — удобнее.

В электроинструменте применяют специальные 18650 с большими токами отдачи, те что в ноутбуке для этих целей не годятся.
Сомнительная переделка как по мне.

С замечаниями скорее соглашусь хотя они больше актуальны для шуруповертов.
Но для первой отвертки тяга после замены аккумулятора осталась удовлетворительная, даже учитывая то что напряжение питания уменьшилось.
(как раньше только небольшие шурупы и разборка и сборка ПС так и осталось)
Для второй отвертки с трещоткой еще не проверял тянет ли все положения трещотки по мощности.

П.С. так сложилось что все под рукой было и решил попробовать востановить отвертку, результат получился приемлемый, а затраты почти равны нулю. Если заказывать специальный литий то весь смысл по большому счету теряется проще новую отвертку купить, по деньгам не сильно дороже встанет.

Уважаемый darkly, спасибо Вам за полезную и интересную статью. Мой опыт эксплуатации обычных Li-ion аккумуляторов 18650 при кратковременных разрядных токах около 3А говорит о том, что это вполне допустимо. Важным преимуществом электроинструмента и фонарей с Li-ion аккумуляторами является их постоянная готовность к работе. Это объясняется низкими токами саморазряда, в отличии от Ni-Cd, которые быстро разряжаются даже если инструмент не используется.

Ничто ни хорошо ни плохо. Попробуйте зарядить Li-ion в мороз –30°С. Ni-Cd при этом заряжается и отдаёт заряд на 100%. Опять же количество циклов заряда-разряда 1000 Li-ion версус 4000 Ni-cd. Но эффект памяти + масса не в пользу Ni-cd.

-30 да при таком морозе гарантированно замерзнет смазка в отвертке.
Я понимаю например в авиации, но для бытовых девайсов это скорее не является недостатком.

Я буквально на днях проделал подобную операцию со своей электроотверткой после того как 4ый (. ) комплект металл-гидридных перестал тянуть. Аккумы остались нормальными в целом но пусковой ток уже не выдавали.
Я поставил одну банку от сотового. Плоскую. Плату защиты удалил, она действительно не тянет пускового тока. Обороты визуально не меньше, чем с родными.
Единственное сомнение было — а не поставить ли мне 2 аккума последовательно? 6-9 вольт быстрее конечно убъют двигатель, он уже визжит на таком напряжении но и крутит быстрее. Я чаще использую электроотвертку как сверлилку для небольшого количества отверстий в быстром доступе, чтобы не доставать более серьезного инструмента.
Некоторое время использую пока так. А там возможно и второй аккум добавлю. Но тогда заряд только отдельно для каждого. Т.е. придется разбирать.

Для второй отвертки тока литиевого аккумулятора взятого из ноутбучного, не хватает. Тяга падает не дойдя до средних значений трещетки.
В связи с этим кто-нибудь не подскажет проверенного продавца с недорогими сильно токовыми аккумуляторами?

Было бы хорошо. А то я далек от электроники, но с руками все Ок. Если была бы инструкция, вдохнул вторую жизнь в отвертку. Спасибо.

У тебя плата с защитой?
Если да то я писал что схема защиты на подобных платах не держит пусковой ток мотора.

Да. Без защиты только пришли. Но не пробовал ещё. До этого была переделана оооченнь старая японская отвертка-работает ходьбы хны. А эта нихочет. Возможно проблема в самом двигателе. Не знаю.

Смотри внимательно, какой аккумулятор поставил. Есть акумчики, плата защиты прямо на них стоит, на одном из полюсов. Она то и может тебе всё вырубать.

У меня есть такая же отвертка и акуммы Lg типо на 10а отдачи, плату заряда под них с защитой брать или без?

Бери без защиты или ищи с защитой на 10А. Стандартные платы имеют ток защиты около 3А и при старте двигателя вырубаются.

Для данного варианта да. Есть конечно на али платки индикации заряда, но я их еще не покупал.
П.С. Литий не имеет эффекта памяти, поэтому можно заряжать не дожидаясь разрядки аккума.

Там даже крупным шрифтом написал что защита на модулях отвертку не держит. Так можно и плату зарядника убить я пока баловался одну спалил.
И второе старые аккумуляторы от ноутбука тянут только мелкие отвертки для силовой мне пришлось покупать высококовый аккумулятор.

Если оставлять родную зарядку (для первого варианта эл. отвёртки не заморачиватся с зарядом от USB) Контролер заряда обязательно менять или можно ограничится заменой акумуляторов?

Все оставлять нельзя литий при перезаряде может и рвануть. Зарядки дешевые для лития как правило уже с усб и требуют ровно 5 в. Лично у меня как раз проблема помнить куда родную зарядку для отвертки сунуть а усб шнурков везде куча.

В общем переделал я свою отвертку, такая же как первая, только без подсветки и с некоторыми отличиями в ковырянии дырок.
Акум удачно расположился в доль задней стенки рукоятки, так что там ничего не пришлось вырезать.
Плату заряда разместил вместо родной. Они одинаковые по размеру оказались. Правда пришлось большую дыру под размер штекера делать. Но то пустяки, подберу резиновую заглушку. А чтобы мусор не попадал во внутрь, стенки гнезда сформировал термоклеем.

Попутно аналогичному апгрейду подверглась детская радиоуправляемая подводная лодка моего племяша. В ней стоял NI-Ca акум формата 14500 на 150 мАч 3.6v.. Производитель давал время работы от одной зарядки около 5 мин. Заряжалась она только от пульта управления на 4х батарейках АА, 15-20 мин. Вскоре акум начал помирать и лодка плавала около минуты.
С самой игрушкой проблем не возникло — просто заменил родной аккумулятор на литий тогоже формата 14500 3.7v 800 mA. А вот с контролером зарядки заминка вышла. Его надо както в лодке разместить но места нужного не оказалось там где можно было бы поставить. В другом месте мешал родной герметичный разъём, да и был риск нарушить дифферентоку игрушки. И плавала бы она пузом к верху или только вертикально
Решил сделать его внешним, засунул плату в прозрачный пенал от киндер сюрприза и закрепил термоклеем, использовав родной провод зарядки. К тому же адаптер в таком варианте позволит заряжать от повербанка если где то на природе оказались.

Кто-нибудь пробовал аккумуляторную отвёртку Ермак перевести на литий ионнный аккумулятор 18650 без защитной платы? Если норм получилось, не опишите процесс?

подключить игрушку к сети вместо батареек

Просмотр профиля
Личное сообщение

Игрушки кушают приличный ток, т.ч. зарядник не потянет. Нужен блок питания на хороший ток и напряжение 6-8 В.

Просмотр профиля
Личное сообщение

Там игрушка-то — раз плюнуть. Вечный двигатель, который мотается туда-сюда. А под “похожими штуками” я и имел в виду и блоки питания разные. вопрос в чем — что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

Evgeniy75 написал:
что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

Просмотр профиля
Личное сообщение

Evgeniy75 написал:
вопрос в чем — что на этом блоке должно быть написано, чтобы он мог заменить четыре батарейки АА?

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

zendo056 ,
Прежде чем писать откровения неплохо было бы в матчасти разбираться.

Да, существуют такие на конденсаторных гасилках, но в мобильниках их не бывает.
Где Вы видели зарядники с такими параметрами?
Поэтому и ” блок питания постоянного тока (преобразователь с 220 переменного входного в постоянное выходное) с выходными характеристиками 6(7)В 1,5(или более)А “.

Просмотр профиля
Личное сообщение

Микитович написал:
Где Вы видели зарядники с такими параметрами?

Зарядник 5В 2А сейчас абсолютно обычное явление.

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

Проще и безопаснее аккумуляторов купить с зарядкой!

ну или с алика но придётся подождать

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

в общем, судя по всему, рыпаться не стоит. и на том спасибо.

Просмотр профиля
Личное сообщение

Evgeniy75 ,
Странный у Вас подход, вот чего то бы переделать, но неохота делать.

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

Evgeniy75 написал:
помогите, кто чем может. имеется игрушка, работает от 4 батареек АА. Но слишком быстро их жрёт.

Может батарейки взять не за 3-5 рублей/штука, а какой нибудь DuracellTurbo.

Просмотр профиля
Личное сообщение

ser000 написал:
А вот детскую игрушку с подключением к сети 220 это смертельно опасно.

Просмотр профиля
Личное сообщение

Микитович написал:
того, нужен блок питания постоянного тока (преобразователь с 220 переменного входного в постоянное выходное) с выходными характеристиками 6(7)В 1,5(или более)А.

Просмотр профиля
Личное сообщение

Микитович написал:
А телевизор, компьютер, плиту, СВЧ — это тоже низзя?

Просмотр профиля
Личное сообщение

AlexeyL ,
Для начала поинтересуйтесь термином “вторичное питание”.
Посему обратите свой взор на внешний БП хотя бы от ноута, или монитора.
Ноутбук включенный в сеть 220 В через ИБП (импульсный блок питания) можно применять хоть в кровати хоть в туалете, хоть сидя верхом на батарее.

Как переделать игрушку на батарейках от сети

Как переделать игрушку на батарейках от сети

Как переделать игрушку на батарейках от сети

Переделка питания девайсов на аккумуляторы Li-Ion 18650

Почему 18650

Дополнительные железки

Варианты сборки

Один аккумулятор

Один аккумулятор с преобразователем

Два аккумулятора

Два аккумулятора с преобразователем

Как переделать игрушку на батарейках от сети

Войти

Замена четырех батареек D (R20) блоком питания в кресле-качели

Как переделать игрушку на батарейках от сети

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Где . (купить, изготовить, достать, поменять)?

Прикрепленные файлы:

Оценить статью

Комментарии (30) | Я собрал ( 0 ) | Подписаться

подключить игрушку к сети вместо батареек

Комментарии (30)
| Я собрал ( 0 ) | Подписаться
