Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции

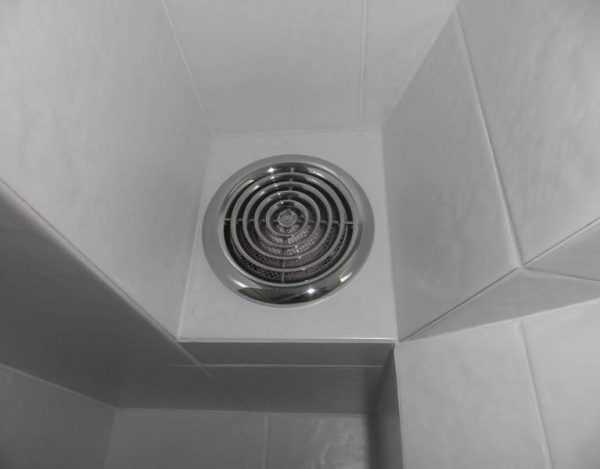

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Схемы подключения вытяжки к выключателю

После покупки вытяжного вентилятора в ванную возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной вентиляции в ванной комнате — как в отдельной, так и в совмещенном санузле.

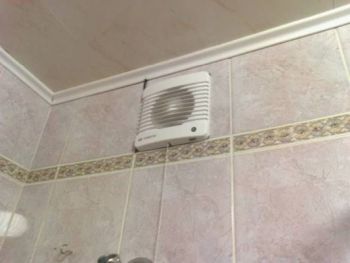

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

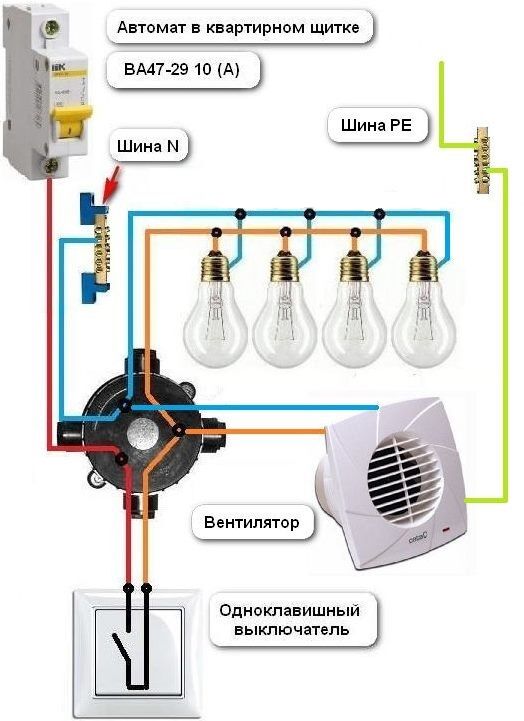

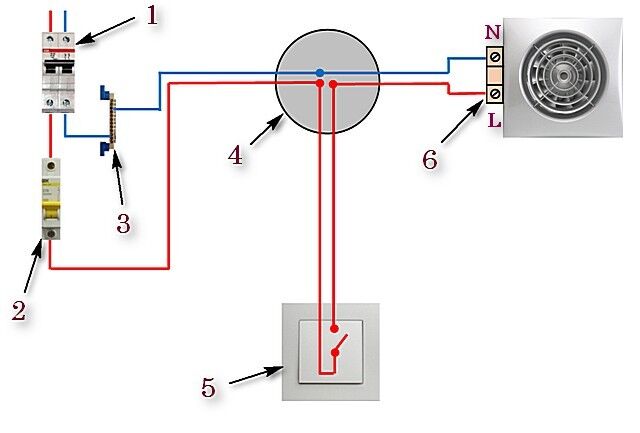

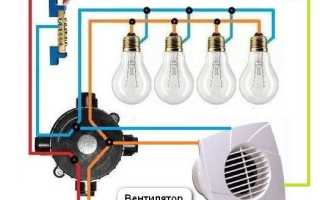

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

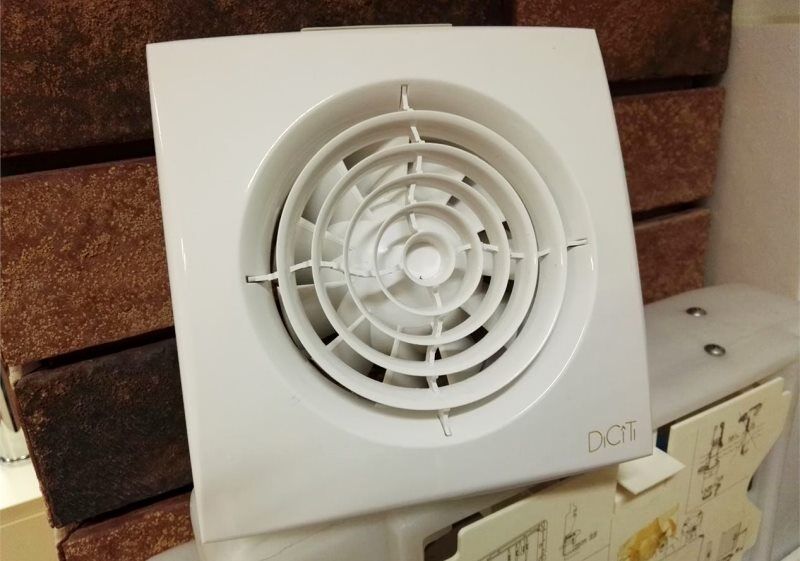

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в этой статье.

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

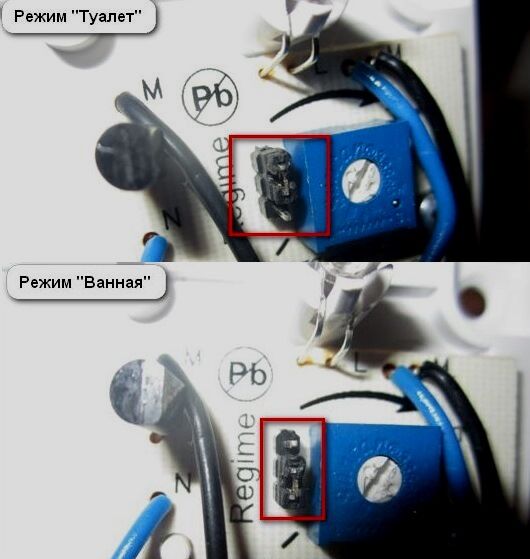

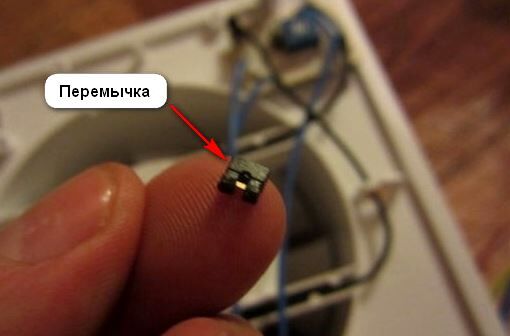

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если вентилятор тихий, можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

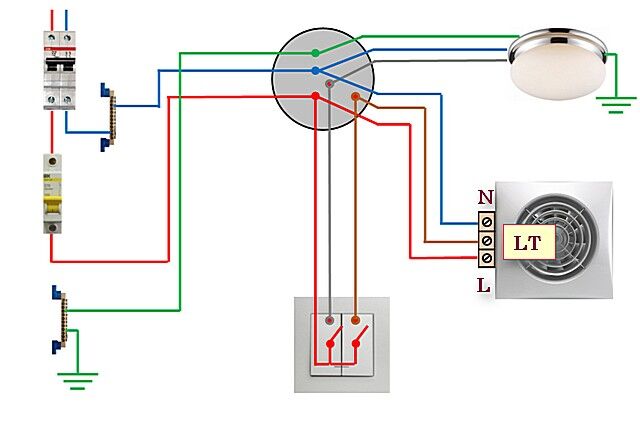

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

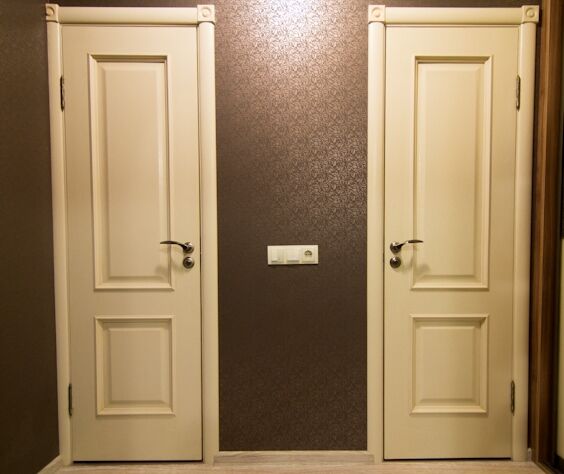

Рядом с уже вмонтированным выключателем или в другое место можно поставить еще один, предназначенный специально для вентилятора.

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные клеммные колодки и рабочую часть выключателя.

Общая монтажная инструкция

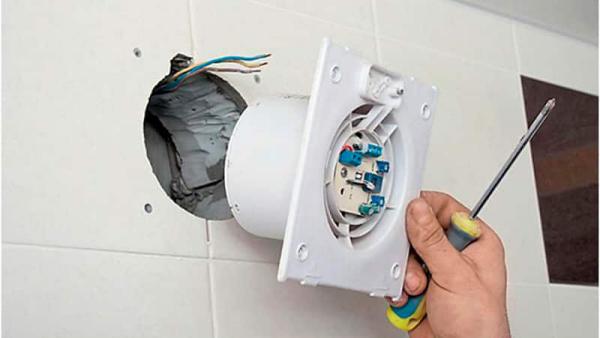

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то шахта требует прочистки.

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой защитой, а провода и контакты нужно спрятать от прямого попадания водяных брызг.

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Привет

сейчас стоят обычные сдвоенные выключатели в ванных — один на свет, другой на вентилятор.
достает приходить через какое-то время и выключать вентилятор, а если принять душ перед сном, то просто открываю дверь.

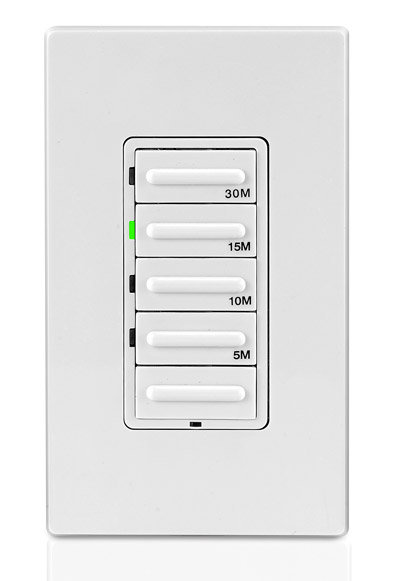

можно поставить выключатель с таймером (обычно 30 минут максимум) и/или с датчиком влажности.
— с таймеров встречал, но не смотрел внимательно. сейчас, когда в доме прохладно, мне кажется 30 минут мало
— с датчиком не встречал

кто-нибудь менял? понравилось или лучше и не заморачиваться?
если меняли, то можете указать, где покупали, чтобы менять меньше надо было (у меня стоят самые обычные белые . )

Re: выключение вентилятора в ванной

Post by Nukadam » Sun Dec 25, 2016 12:00 pm

у меня стоят типо такого. Продают везде, хоть на Амазоне, хоть в Lowes, хоть в Хоум Депоте. Не совсем понял, в чем проблема?

Re: выключение вентилятора в ванной

Post by Nukadam » Sun Dec 25, 2016 12:05 pm

да хоть строенный

Re: выключение вентилятора в ванной

Post by DropAndDrag » Sun Dec 25, 2016 2:00 pm

Re: выключение вентилятора в ванной

Post by Nukadam » Sun Dec 25, 2016 2:42 pm

может мне показалось, но со стороны выглядит, что вы кого то толсто троллите.
И так, у вас сейчас на вытяжке стоит выключатель, который после включения надо кому то выключить. В случае установки таймера вам выключать ничего не прийдется. И тут человек задает вопрос, а будет ли это удобнее . я как бы потерялся, что ему на это ответить .

Следующий вопрос про таймер белого цвета меня тоже немного поверг в шок . извиняюсь, вам сверху кто то фотографии зеленых таймеров поставил? Они там все белые.
Вы что хотели узнать?

Re: выключение вентилятора в ванной

Post by Сентябрь » Sun Dec 25, 2016 3:33 pm

Ну, у меня такой стоит как Nukadam в первом ответе привел.

Да, пользоваться удобно — нажал кнопку и ушел.

Есть механические таймеры, с поворотной ручкой, но они тоже подразумевают wall plate с большой дыркой aka Decora. Таких plate есть много в любых комбинациях с обычными toggle выключателями, т.е. второй выключатель менять не нужно (если вопрос об этом). Цвета — стандартные, белый, естественно, первый. Цена вопроса — полтора бакса.

Re: выключение вентилятора в ванной

Post by DropAndDrag » Sun Dec 25, 2016 6:57 pm

Nukadam wrote: может мне показалось, но со стороны выглядит, что вы кого то толсто троллите.
И так, у вас сейчас на вытяжке стоит выключатель, который после включения надо кому то выключить. В случае установки таймера вам выключать ничего не прийдется. И тут человек задает вопрос, а будет ли это удобнее . я как бы потерялся, что ему на это ответить .

Следующий вопрос про таймер белого цвета меня тоже немного поверг в шок . извиняюсь, вам сверху кто то фотографии зеленых таймеров поставил? Они там все белые.
Вы что хотели узнать?

Умное управление вытяжками санузлов

Как в обычной квартире или в доме происходит управление вытяжным вентилятором санузла. Речь идёт про простой вытяжной вентилятор как на картинке:

Вариант 1 — самый простой

Вариант наиболее «глупый», но, тем не менее, очень часто встречается. Это просто отдельный выключатель. Причём, он может находиться вместе с выключателем света в санузле, за его пределами, рядом с дверью. Подразумевается, что, во-первых, человек обязательно ошибётся, включив вентилятор вместо света, и будет какое-то время не понимать, зачем же этот выключатель нужен. Уходя он выключит свет и, возможно, вентилятор тоже. Если выключит, то от него смысла не будет вообще, так как он не успеет вытянуть воздух санузла, а если нет, то вентилятор останется шуметь, пока кто-то другой его не выключит.

В общем, вариант дурацкий.

Вариант 2 — ещё проще

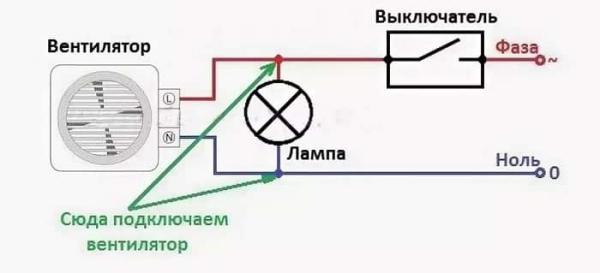

Что может быть ещё проще выключателя вытяжки? Включение вытяжки вместе со светом санузла. Имеет смысл в частопосещаемом общественном туалете, где вентилятор никому своей работой не мешает. В квартире это означает, что, во-первых, вентилятор будет каждый раз включаться и шуметь, во вторых, в большинстве случаев он будет включаться, когда он не нужен, в-третьих, выключаясь вместе со светом, он не будет выполнять своей функции, то есть, не успеет вытянуть воздух, чтобы он обновился из других помещений.

Вариант 3 — выключение с задержкой

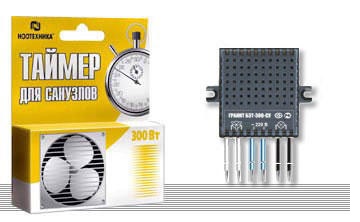

Это эволюция варианта 2, причём достаточно существенная. Рассмотрим блоки управления вытяжным вентилятором компании Ноолайт (Белоруссия).

Блок БЗТ-300-СУ подключается к питанию 230В, вытяжному вентилятору (для управления им) и освещению санузла (для понимания того, когда он включается). Таймер включает вентилятор через 30 секунд после включения освещения и отключает вентилятор через 5 минут после выключения света. Уже неплохо. Если мы зашли меньше, чем на 30 секунд, то мы его и не услышим. А 5 минут работы будет вполне достаточно для проветривания.

Блок БЗТ-300-СУФ ещё круче. К нему не надо подключать лампу, у него встроенный фотоэлемент, который сам поймёт, когда включается свет. А время задержки включения и задержки выключения регулируется крутилками на блоке, как и чувствительность датчика освещённости. Блок стоит порядка 500 рублей, но сильно добавляет комфорта.

Вариант 4 — ручное включение + задержка выключения

Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.

Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.

У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.

Управление моторизированной заслонкой за вентилятором

За вентилятором вытяжки обычно ставится обратный клапан. Это простая механическая штука, которая пропускает воздух в одну сторону (в шахту) и не пропускает в другую (в дом). Выглядит примерно так:

По картинке видно, что справа налево воздух пойдёт, приподнимая шторки, а слева направо нет. Цель очевидна — чтобы воздух из соседских санузлов и кухонь не попадал к нам.

На одном из моих объектов (квартира) заказчик заявил, что не доверяет механическим клапанам, поэтому надо ставить заслонку с электроприводом, и не важно, сколько это будет стоить. В этом есть некий смысл, так как по картинке выше мы видим, что через щели воздух теоретически может попадать из вентшахты в квартиру. Такого не должно быть, поскольку в вентшахте давление воздуха меньше, но попадание возможно.

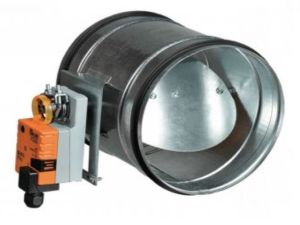

Чтобы воздух не попадал в квартиру никогда, ставим заслонку с сервоприводом, вот такую:

Когда над, мы поворачиваем заслонку и открываем воздуховод, когда не надо — закрываем, чтобы воздух не шёл. Мы можем подключить привод заслонки параллельно с вытяжным вентилятором и использовать пружинный привод заслонки. Это означает, что при отсутствии питания заслонка закрыта, а при его подаче привод заслонку открывает. Пружина возвращает заслонку в закрытое положение, когда привод не тянет её открыться.

Но тут есть проблема. Обычно при выключенном вентиляторе существует небольшой ток воздуха из санузла в вентшахту за счёт разницы давлений воздуха. Есть мы приложим к выключенному вентилятору клочок бумаги, он должен притянуться. За счёт этого осуществляется небольшой пассивный воздухообмен, и воздух не застаивается в санузле, да и вообще в квартире. При закрытой заслонке воздухообмен отсутствует вообще. Значит, нам надо обеспечить периодическое включение вытяжного вентилятора и открывание заслонки.

Используем для простоты (хотя какая уж тут простота) программируемое реле Овен ПР. Устанавливаем его в щит и подключаем по схеме:

Нам надо подтянуть к щиту свет санузлов и вентиляторы. А в реле через программу Owen Logic программируем следующее:

• Через 60 секунд после включения света включаем вытяжной вентилятор. Если свет выключился в течение 60 секунд после включения, то не включаем вентилятор — этого условия мне на хватало с блоками Ноолайт.
• Через 5 минут после выключения света выключаем вытяжной вентилятор.
• Включаем вытяжные вентиляторы автоматически на 5 минут ежедневно в 10, 12, 14, 16, 18, 20 и 22 часа.

Было бы неплохо также сделать так, чтобы автоматическое включение вытяжки происходило только в случае того, что свет не включался в эти два часа. Но я пока не уверен, можно ли это запрограммировать через Owen Logic. Owen Logic оперирует логическими блоками типа И, ИЛИ, НЕ и более сложными, так что программировать там достаточно просто.

Почему не стоит совмещать выключатель света с кнопкой принудительной вентиляции

Полезные советы

Основная вентиляция устанавливается на этапе строительства. Она работает в помещении хорошо только при достаточном притоке воздуха. Но с установкой герметичных пластиковых окон и дверей, воздухообмен пропадает, и вентиляция работает не так эффективно. По этой причине в некоторых помещениях (в ванной комнате, туалете) нужна принудительная вентиляция, которая чаще всего устанавливается в основную вентиляционную шахту при проведении ремонтных работ.

Ванная комната всегда подвержена перепаду температур, испарениям и большой влажности. Чтобы предотвратить развитие плесени и грибков, необходима хорошая вентиляция.

Итак, предположим, вентиляция установлена, но её ещё необходимо правильно подключить к электросети. Разберёмся, почему не стоит совмещать выключатель света и вентиляции.

Как можно делать, но не надо

Как правило, используется два способа принудительного включения вентиляции.

1. Включение совмещённой клавишей света. Это не очень удобно, так как во время приёма ванной в помещении образуется сквозняк и становится довольно прохладно. Шум работающего вентилятора обычно не очень сильный, но некоторых может раздражать. Чтобы проветрить ванную после водных процедур, придётся оставлять включённым свет.Это большой перерасход электроэнергии.Особенно, когда помещение оснащено несколькими светильниками, и не используются энергосберегающие лампы.
2. Включение вытяжки отдельной клавишей выключателя. Это позволяет выбирать время для включения вентиляции: хочешь включай во время приёма душа, а хочешь – после. Но опять-таки есть «но». Владельцы квартиры нередко забывают вовремя выключать вентилятор, а он тоже потребляет немало электроэнергии.

В любом случае, оба эти подхода к делу требуют вмешательства человека. Пока человек в помещении, оно вентилируется нажатием кнопки выключателя.

А как надо

Чтобы не тратиться на перерасход электричества и обеспечить регулярную вентиляцию, устанавливают автоматическую вытяжку с электроникой: таймером или датчиком влажности. Теперь принудительная вытяжка будет работать в определённые отрезки времени, благодаря настроенному таймеру. Или – при повышении уровня влажности помещения, контролируемом специальным датчиком. Это очень удобно.

Ванной комнате больше не страшны ни сырость, ни её последствия – отвратительные грибок и плесень. А хозяину жилого помещения не придётся оплачивать счета за впустую потраченную электроэнергию.
