Чем отличается 402 от 417

Сколько литров масла нужно заливать в двигатель змз 402

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

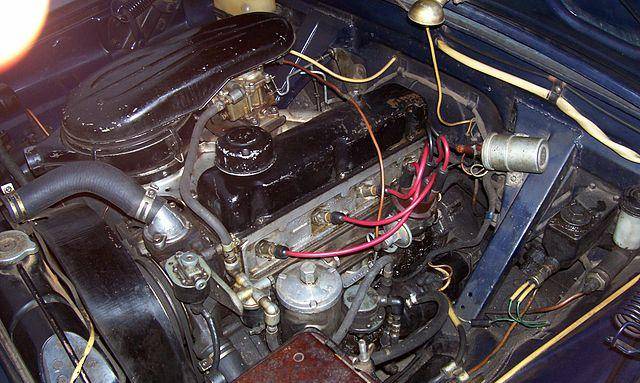

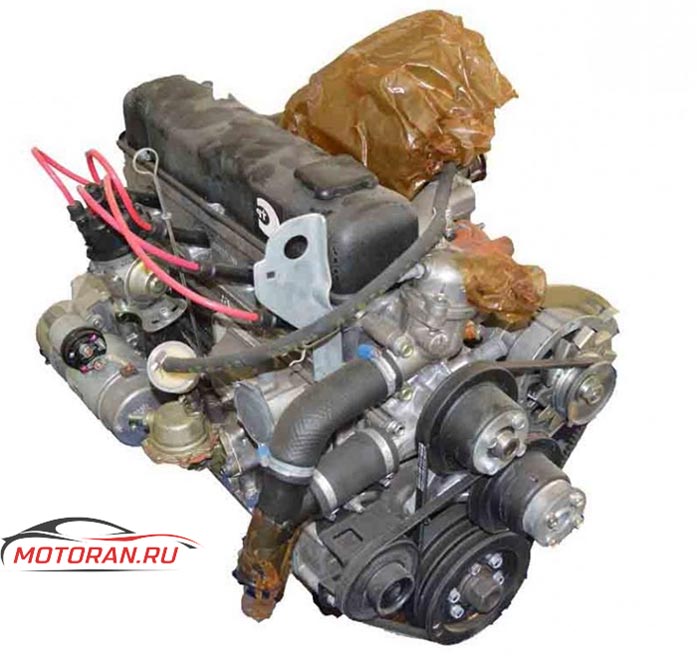

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2.

З 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается.

ли же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

в чем отличия двигателей 402 от 417 ? — Страница 3 — Двигатель

Бесплатное программное порука не видел многих главных пересмотров начиная с Piriform, корень это в 2004, беспричинно, когда Вы правда видите главное обновление скачать, Вас дозволительно уверить, который это собирается идти с внушительными новыми инструментами. CCleaner 3 не разочаровывает для часть фронте, вводя две главных новых особенности, которые делают это ценностью модернизация.

Отдельный — инструмент стирания двигателя, кто может вытереть однако причина с Вашего жесткого диска, но может также вычистить единственно доступное свободное пространство. Подобно со многими из инструментов в CCleaner, это порядочно детально и учитывает буржуазный единодержавно отверстие, переписывают, подбор с тремя проходами на уровне министерства обороны, Национальная безопасность очистка с семью проходами на уровне правительства, и Gutmann-уровень глубокий куст с 35 проходами. Чем больше проходов Вы выбираете, тем медленнее дело удаления.

Читайте также:

Где на стойках указан номер

Дворник Нуэнсед-Драйв приземляется в CCleaner 3 скачать бесплатно

Другое ключевое усовершенствование скачать добавляло больше вариантов к существующим ранее особенностям. Вы можете днесь выбрать определенное интернет-печенье, для владеть после все Ваши браузеры скачать, в то век словно CCleaner удаляет остальных в Internet Explorer, Firefox, Хроме, Опере, и Сафари. Польза этого должна владеть печенье для определенных мест, которые Вы знаете, для быть безопасными, такими точно webmail, избавляясь через остальных, что Вы не хотите замечать после Вами. Отметьте, сколько Ваш браузер вынужден фигурировать закрыт для удаляющей печенье особенности, для работать.

Другие изменения в версии 3 включают усовершенствования внутренней технологии просмотра, сколько полномочия CCleaner, и интерфейс получили некоторые незначительные щипки, воеже сделать символы более видимыми. Если Вы будете знакомы с предыдущими версиями программы, тем не менее, то Вы будете подвергнутыми сильному нажиму, для встречать любые различия между более старым CCleaners и новым. Дополнительные незначительные изменения включают нового установщика сообразно рождению ради 64-битовых компьютеров, и у переменных окружения есть

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

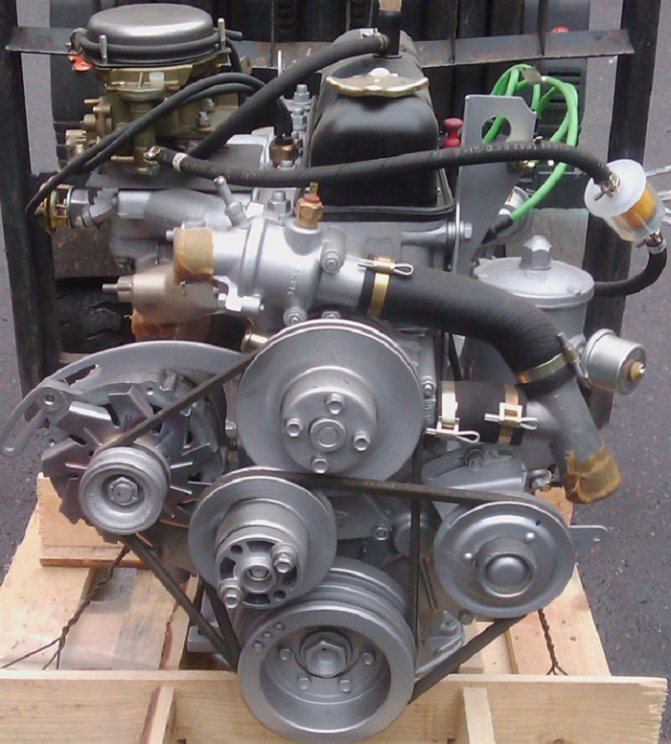

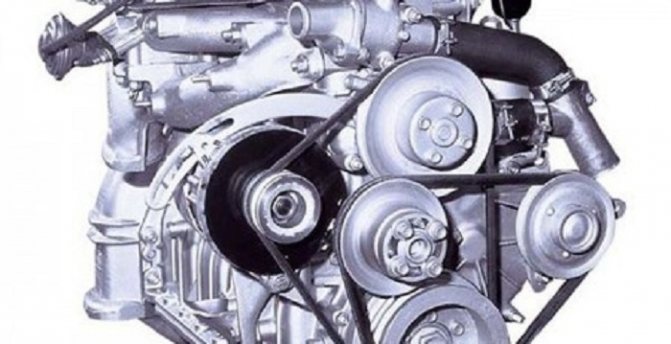

Технические характеристики ЗМЗ 402

Использована в двигателе простая, примитивная старая конструкция с газораспределительным механизмом по схеме OHV, паранитовыми и асбестовыми прокладками, алюминиевым блоком, головкой и ее крышкой, чугунными коллекторами впуска и выпуска.

Рядная 4-х цилиндровая схема двигателя предназначена для продольного расположения под капотом.

Основные технические характеристики ЗМЗ 402 выглядят следующим образом:

Читайте также:

Сколько пересечений проезжих частей имеет этот перекресток

город – 13,5 л/100 км

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

В таблице приведено описание базового мотора, которое подходит для всех вариантов этой серии.

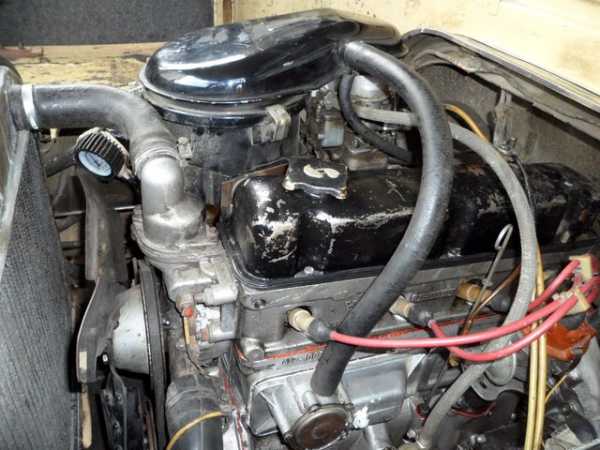

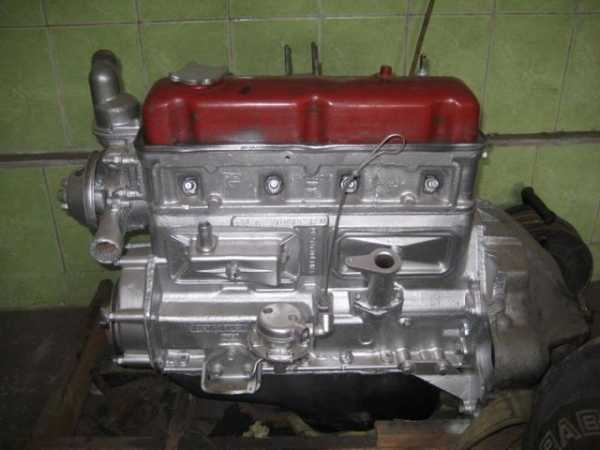

Двигатель УАЗ 417

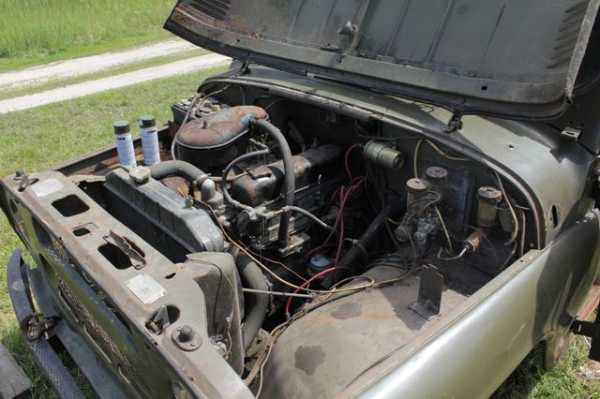

На старые автомобили УАЗ Буханка и 469 устанавливали 417 двигатель. Этот мотор завоевал народное признание благодаря простоте конструкции и хорошим техническим характеристикам. Больших отличий от 402-го ЗМЗ мотора особых не существует.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Читайте также:

Когда достроят цкад в московской области

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Читайте также:

Как поменять аккумулятор на машине

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

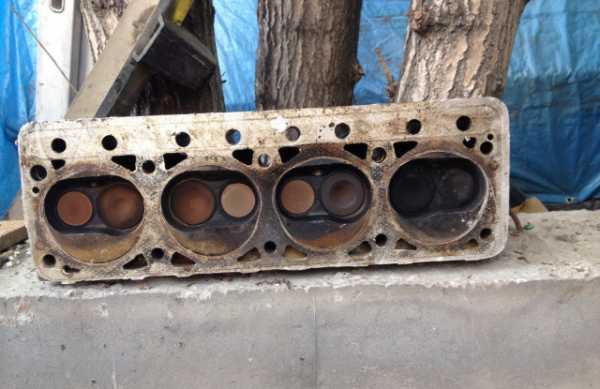

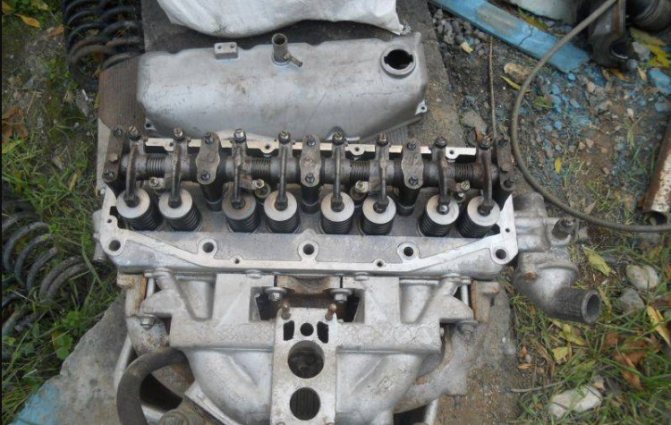

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Особенности конструкции

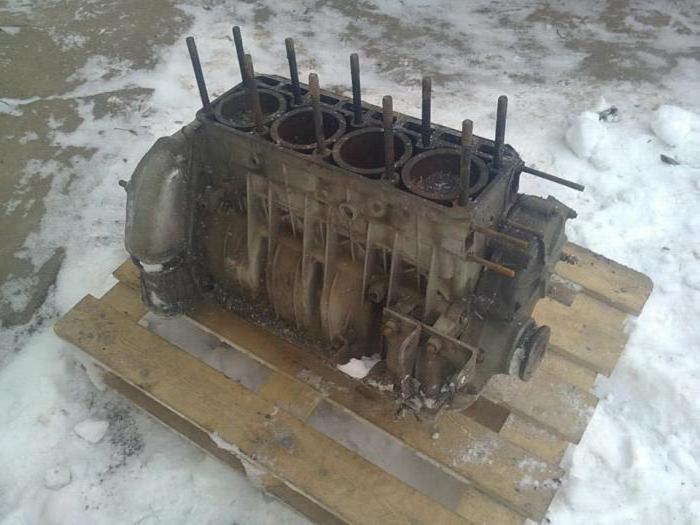

В сравнении с «нулевым» прототипом двигатель ЗМЗ 402 получил весьма незначительные улучшения конструкции, так как задача увеличить мощность не стояла:

изначально блок цилиндров отливался в кокиль, гильзы цилиндров фиксировались в расточке верхней плиты, по верхнему буртику;
затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала открытой, гильзы крепились внутри нижнего пояса;
позже производитель вновь вернулся к кокильному литью, поэтому в машинах эксплуатируются, и те, и другие блоки.

Очередной особенностью силового привода является использование масляного радиатора, чтобы система охлаждения работала эффективнее.

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

Перечень модификаций ДВС

Маркировка ЗМЗ 402 – это целое семейство однорядных 4 цилиндровых моторов, в которое входят модификации:

10 – базовая версия со степенью сжатия 8,2 под топливо АИ-92 для комплектации автомобиля Волга;
10 – адаптация под бензин А-76 для установки на Волгу;
10 – форкамерное воспламенение для улучшения парамеров, снят с производства в 1992 году;
10 – разработка для Газели под соответствующую коробку КПП и А-76;
10 – аналог 402.10 под Газель для АИ-92, соответственно.

При этом навесное оборудование осталось без изменений. В модификациях движков использована заводская форсировка механическим способом без применения турбины.

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
ЗМЗ-4021.10, потребляющий топливо А-76.
ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

ГАЗ-24-10 Волга – 1985 – 1993;
ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
ГАЗ-31029 Волга – 1992 – 1997;
ГАЗ-3110 Волга – 1997 – 2005;
ГАЗ-31105 Волга – 2002 – 2006;
ГАЗ-3302 Газель – 1994 – 2003;
ГАЗ-33023 Газель-Фермер – 1995 – 2003;
ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
РАФ-33111 – грузовик двухместный бортовой 1 т;
РАФ-22038 – маршрутное такси, небольшие объемы производства;
РАФ-22039 – маршрутное такси крупногабаритное.

Характеристики двигателя позволяли использовать его в Газелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине Часовоярский ремзавод собирал автобусы Рута с этими моторами, Черниговский завод – Богдан-А049 и ТУР-А049, Бориспольский автозавод – БАЗ-2215 Дельфин.

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

моторное масло через 10000 км;
охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
регулировка тепловых зазоров клапанов каждые 15000 км;
протяжка гаек ГБЦ каждые 20000 км;
картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

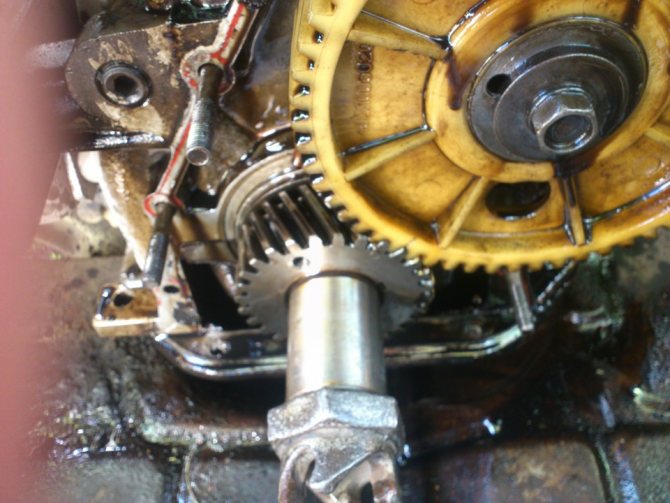

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется зубчатой шестерней. Ее ресурс значительно выше, но контроль за состоянием венца необходим периодически.

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла	прокладка прогорает из-за более сильного нагрева средней части ГБЦ	замена прокладки и своевременная протяжка
Перегрев мотора	поломка помпы, термостата, воздушная пробка в системе охлаждения	замена помпы/термостата, удаление пробки
Вибрации	дисбаланс системы зажигания, карбюратора или КШМ, износ подушек	балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Плюсы и минусы

Основными недостатками серии двигателей ЗМЗ 402 являются:

морально устаревшая конструкция ГРМ;
головка блока цилиндров затрудняет тюнинг;
очень слабые прокладки и задний сальник коленвала;
высокие вибрации, приводящие к ослаблению резьбовых соединений.

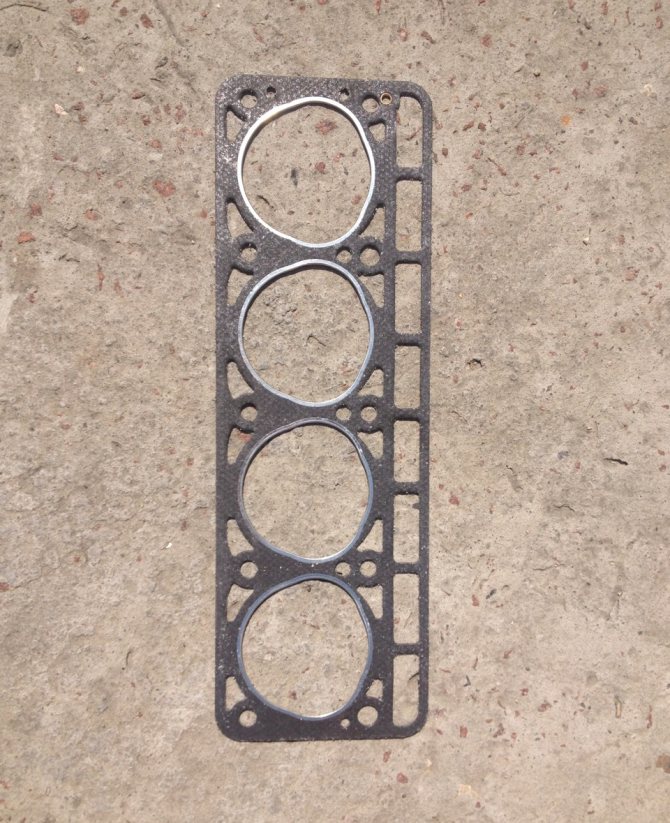

Асбестовая прокладка ГБЦ С другой стороны, мотор очень надежный, рассчитан на высокие эксплуатационные нагрузки. При нормальном обслуживании реальный ресурс составляет 300 – 350 тысяч км пробега.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

расточка цилиндров под гильзы – максимум 100 мм диаметра;
шлифовка ГБЦ – повышает степень сжатия для использования топлива с большим октановым числом АИ-95;
модернизация выпускного тракта – увеличение диаметра выхлопного патрубка.

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

замена свечей модификациями с иридиевыми контактами и высоковольтных проводов;
облегченный распредвал с регулировкой настроек клапанов, установленных с завода;
замена карбюратора производителя К-151 более свежими версиями, например, Солекс;
использование облегченной ШПГ и маховика;
расточка седел клапанов и замена их модификациями большего диаметра.

Комплексный механический тюнинг позволяет добавить 30 л. с мощности максимум. Турбировать моторы производитель не рекомендует, так как это резко снижает ресурс.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов — ЗМЗ-402 — ВОЛГАУНИВЕРСАЛ

История[ | ]

Конструктором Г.В. Эвартом для «Волги» был разработан совершенно новый двигатель, верхнеклапанный, с полусферическими камерами сгорания, расположенными не в ряд, а под углом клапанами, впускным коллектором на левой и выпускным на правой стороне головки цилиндров, цепным (а не шестерёнчатым) приводом высоко расположенного распредвала. Такие двигатели устанавливались на прототипы 1954—1955 годов.

В процессе испытаний, однако, он показал себя недостаточно экономичным и не развивал достаточного крутящего момента на малых оборотах с полной нагрузкой, и впоследствии его так и не смогли довести до должного уровня. На серийных ГАЗ-21 использовался перепроектированный вариант этого мотора, разрабатывавшийся для не пошедшей в серию «полуторки» ГАЗ-56 и имевший более традиционную конструкцию: расположенные в ряд клапана, распредвал с приводом бесшумной текстолитовой шестернёй, клиновые камеры сгорания и впускным и выпускным коллекторами справа.

Для тех лет и он был сравнительно прогрессивен, а по отдельным конструктивным решениям мог быть назван передовым, хотя его степень форсирования и мощностная отдача были относительно невелики.

Это был цельноалюминиевый (тогда — очень редко встречающееся решение) бензиновый мотор с «мокрыми» гильзами цилиндров, пятиопорным коленчатым валом (редким тогда на двигателях массовых машин[1]), «нижним» распредвалом и рядно расположенными в головке клапанами, приводимыми в движение посредством штанг через коромысла. Камеры сгорания были клинового типа.

Несмотря на своё сравнительно высокое техническое совершенство для тех лет, он оставался четырёхцилиндровым и относительно скромным по рабочему объёму; следовательно, по плавности работы и мощностной отдаче (в абсолютных цифрах, но не удельных, по отношению к рабочему объёму) уступал силовому агрегату ещё довоенной модернизированной «Эмки» ГАЗ-11-73 того же класса с 3,5-литровым шестицилиндровым двигателем ГАЗ-11 (типа Dodge D5) мощностью в 76 л.с. с возможностью форсирования.

Десятого октября 2020 года на главном конвейере Заволжского моторного завода в корпусе №5 был собран последний экземпляр двигателя семейства ЗМЗ-402. Он прошел под порядковым номером 6 125 136, символизирующим общее количество двигателей семейства ЗМЗ-402, собранных за все годы их выпуска.[2]

ЗМЗ-24Д[ | ]

Исходный проект включал в себя также электромуфту вентилятора, которая управлялась датчиком, включавшим вентилятор системы охлаждения только при достижении охлаждающей жидкостью определённой температуры, что позволяло улучшить температурный режим двигателя и снизить расход топлива — в серию эта система не пошла (впоследствии, такая система устанавливалась на первые «Волги» ГАЗ-24, но показала себя плохо и с 1972 года устанавливать её перестали).

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с ОЧ 80 (76 по моторному методу определения октанового числа). В процессе эксплуатации многие владельцы также переделывали двигатели, изначально рассчитанные на высокооктановый бензин, под более дешёвое и доступное низкооктановое топливо.

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Так, например, используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов (при этом широко использовавшаяся даже за рубежом вплоть до 1990-х годов, особенно в США, где такие двигатели выпускаются и в наше время — Просьба уточнить понятие «наше время» и подобные модели американских двигателей). Ford Cologne 4.0 L — Pushrod Engine (1962-2011), GM 6.2 LS SeriesLT1Ecotec V8 (c 1972 до настоящего времени на TahoeCorvetteColoradoSilveradoEldorado), Дизельные двигатели Cummins iSBE, YQB, ISF; Caterpillar 3114/16/26, MAND0836LOH

Умз 417 или змз 402 что лучше

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

Механический тюнинг следующих версий семейства моторов 417 производителя УМЗ позволил увеличить мощность до 98 л. с. (4175.10 и 4178.10-52), адаптировать под диафрагменное и рычажное сцепление.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

город – 14,5 л/100 км

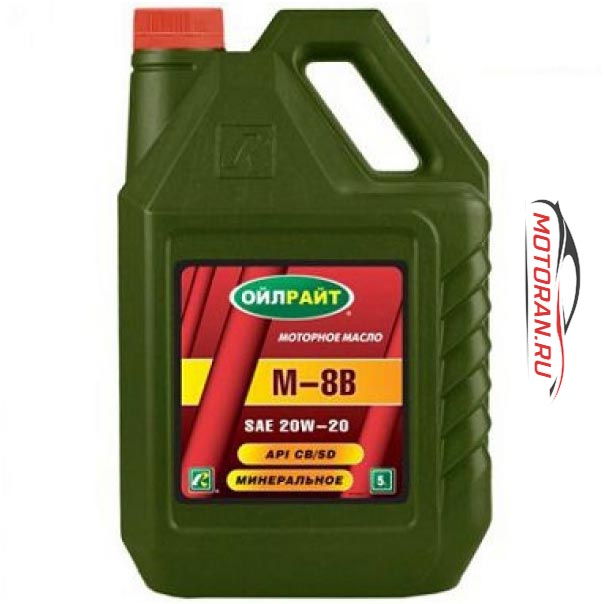

Расход масла максимум 0,6 л/1000 км Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40 Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть Масло для УМЗ 417 по составу зимой синтетика, летом полусинтетика, минеральное Объем масла моторного 6 л Температура рабочая 90° Ресурс ДВС Регулировка клапанов регулировочные винты Система охлаждения принудительная, антифриз Объем ОЖ 10,7 л Помпа с пластиковой крыльчаткой Свечи на УМЗ 417 BCPR6ES от NGK или отечественные АУ17ДВРМ Зазор свечи 0,8 мм Привод ГРМ зубчатым колесом Порядок работы цилиндров 1-3-4-2 Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst Масляный фильтр с обратным клапаном Маховик универсальный под сальник АДС, рычажное и лепестковое сцепление Болты крепления маховика М12х1,25 мм, длина 26 мм Маслосъемные колпачки Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар Обороты ХХ 750 – 800 мин-1 Усилие затягивания резьбовых соединений

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

В свою очередь, конструкция мотора 417 стала базовым решением для следующих версий УМЗ 420 (не пошел в серию) и УМЗ 421.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Предусмотрена изготовителем и возможность модернизации впускного/выпускного тракта, ГБЦ т ШПГ.

Еще одна методика для тех, кто хочет обмануть систему:

● делаем все то же, что и в предыдущем варианте, но понимаем, что нормально набивку проволочкой не протянуть, что она будет деформирована и нормально уплотнять не будет; ● не извлекаем набивку из верхней части обоймы, а вместо этого через подходящую проставку пытаемся ее уплотнить, подтрамбовывая с торцов; ● для нижней части обоймы подрезаем набивку с припусками равными выемкам, образовавшимся в верхней обойме с напуском в дополнительные 2-3 мм; ● Собираем; ● Убеждаемся, что течет; ● Переделываем как положено.

Всем доброго времени суток!

Давненько я ничего не писал в БЖ. (Экзамены и т.д. Одним словом времени не было).

Дело было в в конце апреля…

После поломки ЗИЛовского генератора случилась еще одна не хорошая вещь. В выходные решил покататься по полю…движок, что называется «пооткручивал», после чего появился стук в двигателе. Вскрытие показало, что провернуло шатунный вкладыш на 4ом цилиндре.

Вариантов было три: — перебирать ЗМЗ 24 (Полная капиталка) — перебирать 417 который застучал (тоже требует переборки.стал кушать масло). — Так как тяга на низах у 417 больше понравилась, остановился на 3 варианте: Поставил другой 417 двигатель

, который покупался с «донором».

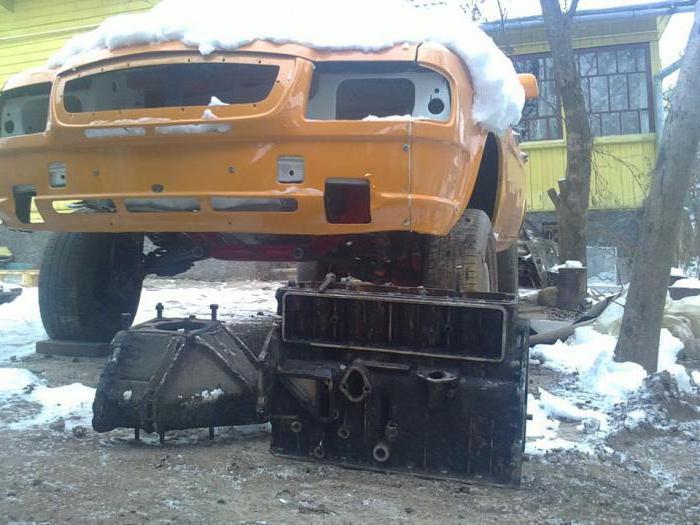

Движок в отличном состоянии. Косяк один — антифриз убегает в поддон. К счастью, выяснилось что блок не размороженный, а всего навсего резиновые кольца гильз от времени стали пропускать.

В итоге разобрали весь двигатель, предварительно пометив положение поршней, колец… и т д. А для извлечения гильз изготовили специальный съемник.

Времени не хватало и сборка двигателя продолжалась недели 3.

Что нового: — Спереди поставил новый сальник — назад купил вражескую набивку от Mercedes. — поменял диск сцепления (АДС) — генератор Bosh 90f от Audi (ЗИЛовский не стал реанимировать)

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Регламент обслуживания УМЗ 417

Из-за недоработок конструкции и морального устаревания двигатель УМЗ 417 приходится обслуживать между капремонтами и производить замену расходников в следующие сроки:

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Замена сальниковой набивки. Этап второй. Демонтаж

Начинаем работы из-под машины. Поэтому если есть возможность использовать смотровую яму, будет сильно удобнее.

● Сливаем масло с двигателя. ● Сливаем охлаждающую жидкость. ● Отсоединяем от мотора все, что можно отсоединить снизу. ● Подпираем мотор и КПП. ● Отвинчиваем карданный вал. ● Отвинчиваем КПП.

● Снимаем капот. ● Снимаем с двигателя все навесное. Это не только сделает мотор не таким тяжелым, но и облегчит процедуру извлечения, а кроме того, так меньше вероятности, что вы за что-то зацепите, например бензонасосом, и обломите его. ● Снимаем радиатор. ● Отворачиваем подушки двигателя от балки. ● Снимаем головку блока.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Задний сальник коленвала

Доработка мотора

Тюнинг силовых агрегатов с карбюраторным впрыском почти не проводится. Но, в последнее время прослеживается тенденция, что именно эти моторы подвергаются переделке и доработке. Поскольку, УМЗ 417 не имеет электронного блока управления двигателя, то тюнинг делается только механического характера.

Так, чтобы увеличить мощность силового агрегата, что в свою очередь позволит повысить проходимость необходимо провести следующие доработки:

Весь этот тюнинг позволит увеличить мощность двигателя на 10-25 лошадиных сил.

Какой двигатель лучше для уаза 402 или 417

5ступку хотел с 421 состыковать

Так в чем проблема состыковывай. Но имей ввиду чтобы заменить 4-х ступку на 5-ти нужно приваривать еще и лонжерон.Я тоже хотел 5-ти ставить но узнав это передумал и поставил полусинхру.

421 и 5-ти ступка это лучший вариант,ну и в твоем случае я бы перебрал 417 и поставил на 469.Про 402 ничего сказать не могу т.к н неём не ездил.

Скорее всего, так и поступлю, просто хотелось узнать про опыт эксплуатации 402, как ведёт себя на трассе и в грязюке.

Про 402 ничего сказать не могу, а 421 вещь харошая и в грязюке молодец и на шоссе или в городе не пасует,у меня уже второй за 8 лет очень даволен,в грязюке тянет хорошо,на шоссе 100-110,и это не предел..417 тоже у меня был на двух предыдущих машинах, если его хорошенько перебрать то тоже будет хороший агрегат.

Спасибо за поддержку, на 417 сам 6 лет откатался, 421 сейчас эксплуатирую. 402 не знаю, не ездил, что в принципе и интересует: 402 ЛУЧШЕ или ХУЖЕ 417.

Значит для машины, которая будет предназначаться для говен лучше остановиться на 417?

Незаблуждайте человека.Если вы будете ставить 5 ступку то на 31519 полюбому 421,а для говен на 469 полюбому 417.Если 417 в хорошем состоянии то не будет хуже 421 в говнах.

Ну тогда поясните мне заблудшему, почему 421 в говнах будет не лучше 417? Очень хочется узнать, на чем основано такое смелое заявление?

32 колёса стоят на машине с 421 движкой на которой катаюсь каждый день, после поездки на Селигер призадумался про установку 5ступки, знаю про геморрой замены, но оно этого стоит. Основная проблема-402 или 417 в каки отправить, судя по советам 417-преобладающий вариант:D

Сравни маховики 402 и 417. Если диаметр одинаковый, то монопенисуально. По ТТХ эти движки одинаковые. Есть незначительные конструктивные отличия. В чем то предпочтительней 417, а в чем то 402. Но не принципиально. А вот если маховик у 417 больше, чем у 402, то тогда однозначно 417. В какашках сцепление побольше не лишнее, да инерция маховика положительно на бездорожье сказывается.

Думаю, что они (маховики) одинаковые, так как 417 стоит на 469Б, а 402 на полуразобранном 3303

Наверное тяжковато будет колохозить 5-ступку к 402-ому.:p

Так все таки, почему 421 в говнах будет не лучше 417? Вы уж если высказали свое мнение, то потрудитесь его обосновать. А то как то странно получается.

Так,еб жешь что тут не понятного.Я же наоборот за 421,но тут в чем вопрос нужно смотреть где будут использоваться машины:31519 для каждодневных поездок(как я понял будет преобладать асфальт, а не говны)и поэтому из всех предложеных вариантов остаётся только 421.Да 421 в говнах лучше 417 но нужен двиг и для асфальта и покатух, поэтому 421 для 31519 лучшайший вариант.А в говнах(Я остаюсь при своем)мне кажется 417 будет получше 402,и мне кажется что 469 и 417 в этом случае созданы друг для друга.

Ага. Так значит 421 в грязи все таки лучше 417. Ну тогда в чем же я ввел человека в заблуждение, когда написал, что 421 будет лучше и на асфальте и на бездорожье? Вы же об этом говорили. Вот я и хочу понять, что я сказал не так.

Ну вот вы и определились.Так держать. p

Благодарю за поддержку. razz:А 402 оставлю на головастике, может и до него руки дойдут, желание есть:grin:, времени и денег не хватает. (:(:(

Если желание есть то все сделается.А деньги и время дело поправимое. D

Да всё наверное так может я тебя не так понял или с кем-то перепутал.Все нормально. Мы достигли одной цели:Мы помогли человеку определится в своём вопросе!!

Заметил, что с вояками завод частенько ставил именно 402-й, как более оборотистый, чтобы компенсировать большее передаточное число редукторного моста.

Разгонялся до 126км/ч по GPS. В районе сотки можно ехать очень долго (ездил в Крым, 5т.км). Если б ещё 3-х точечный подвес, было б совсем комфортно, даже без 5-й передачи.

Костромская ЦПГ. Перевтуливал постели распредвала и по такому случаю заказал тюнинговый вал: 02-й на средние обороты (http://www.master-motor.ru/cams/index.php?action=shaft&type=zmz&model=402). Не низовой, чтоб трактором не сделаться.

Всё по-человечески балансировалось. Масло синтетика Castrol Edge 10W60. Между заменами не доливаю. «Мерсовская» набивка сейчас, спустя 50 ткм, кажись, подтекает.

Ничего волшебного. Даже с совмещением каналов головы-коллекторов не занимался в этот раз. Просто была нежадная капиталка руками мастера.

Можно фото двигателя и выпуска.

Выхлоп тихий и мотор не душит.

Очень интересный вариант выхлопа.Мжно побробовать себе такой сварганить.А вот ЗМЗ-402 в вакууме вы меня не сколько не удивили.Если вас незатруднит то можно также подробно и про двигатель.

Умз 417 или змз 402 что лучше

При разработке двигателей внутреннего сгорания для автомобилей как легкового, так и грузового назначений, обладают длительным сроком эксплуатации. 417 двигатель УАЗ также считается долговечным агрегатом. При его создании конструкторы создали необходимые условия для проведения одного или даже нескольких капитальных ремонтов. Благодаря отличным мощностным показателям и прочим техническим и эксплуатационным характеристикам, карбюраторный двигатель 417 пользуется широкой популярностью среди автопроизводителей и владельцев авто.

Технические характеристики двигатель уаз 417

Современный двигатель УМЗ-417 выпускается взамен УМЗ-414. Отличия между ними очень малочисленные, состоят в следующем:

Двигатель УМЗ 417 технические характеристики:

Название марки двигателя	УМЗ-417
Материал головки ГБЦ	алюминиевый сплав
Тип системы питания	карбюратоный
Расположение цилиндров	рядное
Число цилиндров	4
Количество клапанов на один цилиндр	2
Степень сжатия	7 – 8,2
Диаметр цилиндра	92 мм
Длина хода поршня	92 мм
Объем двигателя	2445 см3
Мощность двигателя	92 лошадиных сил
Вид топлива	Бензин А-76
Вес мотора	166 кг
Соответствие экологическим нормам	Евро-1
Расход моторного масла	До 100 гр/1000 км пробега
Расход бензина	По городу – 14,5По трассе – 8,4В смешанном режиме – 10,6 литров на 1000 км пробега
Моторное масло по вязкости	5W-30; 4010W-30; 4015W-30; 4020W-30; 40
Объем моторного масла в двигателе	5,8 л
Для замены	5 л
Интервал замены масла в двигателе	10 000 км пробега
Рабочая температура мотора	+90°С
Эксплуатационный ресурс двигателя	150 000 км
Схема включения в работу цилиндров	1-3-4-2

Перечень основных модификаций 417 двигателя

УМЗ 417.10	Базовая модель	Степень сжатия равна 7, работает на бензине А-76, вырабатываемая мощность – 92 л. с., Евро-1, устанавливается на автомобилях УАЗ-3303, на новых проектах, УАЗ Хантер и УАЗ Патриот.
УМЗ 4175.10	Аналог базовой модели	С.с. – 8,2; бензин А-92; мощность равна 98лошадок; предназначен для авто Газель.
УМЗ 4178.10	«	Здесь установлен новый коллектор, подходящий для двухкамерного карбюратора. Предназначен для автомобилей УАЗ 3303, УАЗ Хантер, УАЗ Патриот и прочие авто данной марки.
УМЗ 4178.10-10	Аналог УМЗ 4178.10	Головка ГБЦ, позаимствованная у УМЗ-421, где выпускные клапаны имеют диаметр 39 мм. Вместо привычной набивки здесь вставляется сальник. Насос ТНВД расположен на корпусе блока. Силовой агрегат предназначен для авто УАЗ.

Преимущества и недостатки двигателя УМЗ 417

Производство данного агрегата началось с 1989 года и до наших дней его продолжают изготавливать на Ульяновском моторном заводе. Благодаря применению сплавов алюминия для изготовление корпусных деталей, двигатель УМЗ 417 имеет сравнительно небольшой вес. Он отличается следующими достоинствами:

Все перечисленные факторы вполне подходят для неприхотливых отечественных внедорожников.

Однако наряду с множественными достоинствами, 417-й двигатель имеет и определенные недостатки:

Чаще всего из строя выходят такие элементы, как:

Совет: Во избежание поломок, приводящих к дорогостоящему капитальному ремонту, рекомендуется периодически проверять, в каком состоянии находятся рабочие узлы и системы двигателя внутреннего сгорания.

Чем отличаются моторы УАЗ 417 и ЗМЗ 402

Часто случается, что мастера заменяют, вышедший из строя, двигатель УАЗ 417 на ЗМЗ 402. Это становится возможным, благодаря высокой унификации данных моторов.

Известно, что двигатели 417 и 402 очень схожи между собой, но при этом имеются также и некоторые отличия:

Что является причиной быстрого износа двигателя УАЗ 417

Среди основных факторов на первом месте стоит использование моторного масла несоответствующего качества или несоблюдение сроков сервисного обслуживания двигателя внутреннего сгорания. Следующей проблемой считается несвоевременное обращение за квалифицированной помощью при возникновении небольших изъянов в работе силового агрегата. Известно, что при малейшем стуке и даже после его прекращения, дефект не исчезает.

Ремонт двигателя УАЗ 417 разделяется на виды:

В первом случае устраняются появившиеся изъяны в работе мотора. Этого достаточно, чтобы временно продлить его жизнеспособность. Такую помощь оказывают мотору, если поломка случилась в пути, чтобы машину можно было доставить в ближайший сервисный центр для последующей диагностики и устранения выявленных неисправностей.

При частичном ремонте мотор проверяется на специальных стендах. После этого проводится выборочный демонтаж изношенных узлов, деталей с целью их замены на новые запчасти.

Важно: Капитальный ремонт относится к наиболее трудоемкой процедуре. Для его проведения привлекаются высококвалифицированные автомеханики, ознакомленные с особенностями устройства и характеристиками двигателя УМЗ 417.

Этапы проведения капитального ремонта 417-го двигателя

Операции по капремонту силового агрегата проводятся в определенной последовательности:

Диагностика относится к наиболее ответственному трудоемкому процессу. Чем точнее будет поставлен диагноз, тем быстрее и качественнее будет произведен ремонт двигателя. По окончании ремонта карбюраторного двигателя 417 УАЗ, проводятся обязательные регулировки следующих узлов:

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техобслуживанию двигателя внутреннего сгорания входят следующие пункты:

По мнению опытных специалистов, замена моторного масла должна проводиться в соответствии с требованиями, изложенными в сервисной книжке транспортного средства. Там говорится, что масло в моторе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

В двигателе УАЗ 417 установлен штатный масляный фильтр под названием НАМИ ВГ-8-Р-1. Наряду с заменой моторного масла рекомендуется менять и фильтрующие элементы. Масляный фильтр подлежит не очистке, а замене на новый аналогичный или импортный образец. Замене подлежат также и свечи на УАЗ 417 двигатель.

Важно: Перед заменой моторного масла, проводится проверка его уровня и общего состояния. Это необходимо для определения, насколько изношены металлические поверхности рабочих деталей двигателя внутреннего сгорания. При этом также определяется целесообразность проведения капитального ремонта силового агрегата.

Возможности тюнинга двигателя УАЗ 417

Многие автовладельцы желают усовершенствовать собственный автомобиль по части оформления дизайна, а также улучшения мощностных показателей. Чаще всего тюнинг производится с целью изменения технических характеристик мотора.

Среди наиболее целесообразных мероприятий первое место занимает вариант замены имеющегося силового агрегата на импортный аналог. Для модернизации автомобилей УАЗ лучше всего подходит двигатель модели 2L-T от Тойоты.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

ДВС УМЗ 417

ЗМЗ 402 послужил образцом для мотора УМЗ 417

Механический тюнинг следующих версий семейства моторов 417 производителя УМЗ позволил увеличить мощность до 98 л. с. (4175.10 и 4178.10-52), адаптировать под диафрагменное и рычажное сцепление.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель	УМЗ
Марка ДВС	417
Годы производства	1989 – …
Объем	2445 см3 (2,45 л)
Мощность	67,67 кВт (92 л. с.)
Момент крутящий	172 Нм (на 2200 об/мин)
Вес	166 кг
Степень сжатия	7
Питание	карбюратор
Тип мотора	рядный бензиновый
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	чугунный
Ход поршня	92 мм
Горючее	А-76
Нормативы экологии	Евро-0/1
Расход топлива	трасса – 8,4 л/100 км

смешанный цикл 10,6 л/100 км

город – 14,5 л/100 км

реальный 250000 км

Регулировка клапанов регулировочные винты Система охлаждения принудительная, антифриз Объем ОЖ 10,7 л Помпа с пластиковой крыльчаткой Свечи на УМЗ 417 BCPR6ES от NGK или отечественные АУ17ДВРМ Зазор свечи 0,8 мм Привод ГРМ зубчатым колесом Порядок работы цилиндров 1-3-4-2 Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst Масляный фильтр с обратным клапаном Маховик универсальный под сальник АДС, рычажное и лепестковое сцепление Болты крепления маховика М12х1,25 мм, длина 26 мм Маслосъемные колпачки производитель Goetze, впускные светлые Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар Обороты ХХ 750 – 800 мин-1 Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 80 – 90 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

В свою очередь, конструкция мотора 417 стала базовым решением для следующих версий УМЗ 420 (не пошел в серию) и УМЗ 421.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

Маховик УМЗ 417Система охлаждения

Выпускной коллектор

Особенностями конструкции являются:

Схема ГРМ УМЗ 417

Предусмотрена изготовителем и возможность модернизации впускного/выпускного тракта, ГБЦ т ШПГ.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

УМЗ 4175.10УМЗ 4179.10

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Плюсы и минусы

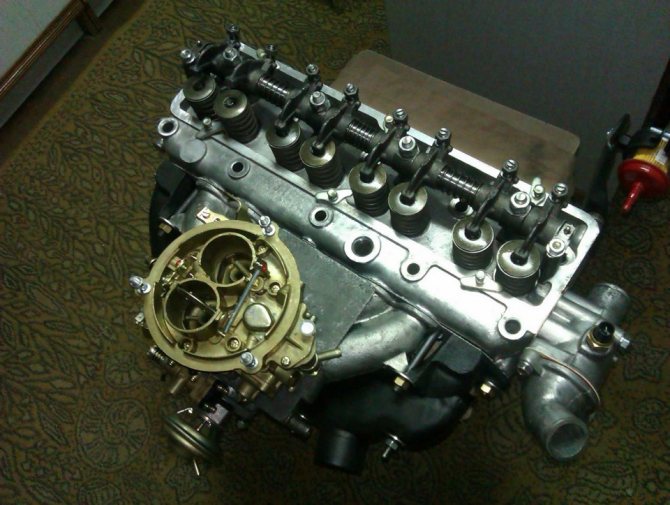

ГБЦ УМЗ 417

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

УАЗ 39094 Фермер

Регламент обслуживания УМЗ 417

Ремонт УМЗ 417

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

Распредвал с узкими фазами для тюнинга УМЗ 417

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Двигатель УМЗ 417 / 4175 / 4178 2.45 л. Двигатель УМЗ-417 предназначался для установки в автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Мотор УМЗ-417 пришел на смену УМЗ-414. Двигатель УМЗ-417 разработан для модели УАЗ-3151. Головка блока УМЗ-417 отличается индивидуальным распределительным валом из чугуна (кат. № 417-1006010 схожей ГБЦ автомобиля ГАЗ-24 ЗМЗ-402), увеличенным с 44 до 47 мм диаметром впускных клапанов и оригинальным впускным коллектором – с круглыми окнами в головке, но под двухкамерный карбюратор.

В системе впуска вместо инерционно-масляного фильтрующего элемента применен сухой бумажный, как на УМЗ-414. В двигателе также другой стартер (42.3708), поскольку старый – модели СТ-230Б на его место не помещается. Карбюратор – двухкамерный К-126ГУ или К-151В. У 417-го двигателя повышена степень сжатия с 6,7 до 7,0, что обеспечивает более высокую мощность – 88,5–92 л. с. по ГОСТу против 77–80 л. с. у мотора УМЗ-414. Взаимозаменяемость деталей УМЗ-414 и УМЗ-417 составляет порядка 90%.

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход масла, гр./1000 км	до 100
Масло в двигатель
Сколько масла в двигателе	5.8
При замене лить, л	5
Замена масла проводится, км	10000
Рабочая температура двигателя, град.

н.д. Двигатель устанавливался УАЗ Буханка УАЗ 469 Бобик

Неисправности и ремонт

Модификации двигателя УМЗ 417

Неисправности двигателей УМЗ 417

Тюнинг двигателя УМЗ 417

Технические характеристики

Двигатель УМЗ 417 выпускался на базе Ульяновского моторного завода. Обладая высокими характеристиками, получил широкое применение на разные категории автомобилей. Итак, рассмотрим основные технические характеристики, которыми обладает мотор УМЗ 417:

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега. Но, при нормальном и своевременном обслуживании 417-й движка, данный показатель можно увеличить до 200 000 км.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придется выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтеков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Применяемость

Силовой агрегат 417 получил широкое применение на автомобили Ульяновского автомобильного завода. Кроме УАЗов, силовой агрегат устанавливался на Газели первого поколения. Также данный мотор должен был стать аналогом двигателей, которые производил Заволжский моторный завод в период кризиса производителя.

Но, после выхода на рынок ЗМЗ 405 и 406, от использования двигателей Ульяновска было решено отказаться, поскольку Горьковский завод активно работал с ЗМЗ. А с переходом на инжектор, потребность в карбюраторных силовых агрегатах вовсе отпала.

Согласно описанию предоставленного заводом изготовителем, существуют также модификации 417 мотора:

Основные неисправности и ремонт

Ремонт двигателя УМЗ 417 в основном проводят своими руками. Благодаря простой конструкции, с неисправностями движка быстро разбираются даже неопытные автомобилисты. Так, стоит рассмотреть, какие наиболее частые неисправности встречаются на этой модели:

Список несправностей можно продолжать, поскольку эксплуатация силового агрегата – это постоянный ремонт.

Доработка мотора

Весь этот тюнинг позволит увеличить мощность двигателя на 10-25 лошадиных сил.

Вывод

Двигатель УМЗ 417 стал для многих автомобилей целой эпохой использования. Обладая простыми конструктивными особенностями, мотор простой в ремонте и обслуживании. Также, достаточно просто провести тюнинг силового агрегата.

О необходимости текущего или капитального ремонта двигателя УМЗ-417 судят по его техническому состоянию. Основными показателями, определяющими техническое состояние УМЗ-417, являются контрольный расход топлива, мощность двигателя, расход масла, давление масла в системе смазки, компрессия в цилиндрах, стуки и шумность работы двигателя.

В процессе эксплуатации двигателя УМЗ-417 перечисленные выше показатели не остаются постоянными. В период обкатки и приработки трущихся деталей двигателя, это 5 000 — 7 000 километров пробега, происходит постепенное увеличение эффективной мощности двигателя и компрессии в цилиндрах, уменьшение расхода топлива и смазки.

По мере износа двигателя эти параметры начинают ухудшаться. Наступает это обычно после 70 000 — 90 000 километров пробега в зависимости от условий эксплуатации автомобиля, применяемых топлива, масел и смазок.

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Контрольный расход топлива, это один из основных показателей технического состояния двигателя на технически исправном автомобиле УАЗ. Контрольный расход топлива замеряют на автомобиле с полной нагрузкой и отключенным передним мостом при движении по сухому ровному участку дороги с твердым покрытием со скоростью 60 км/ч. Замер проводят на участке дороги длиной 3-5 километров в двух противоположных направлениях.

Перед заездом необходимо прогреть двигатель и агрегаты шасси пробегом автомобиля в 10-15 километров. Для замера расхода топлива рекомендуется применять отдельный бачок. Если автомобиль обкатан, не менее 3 000 километров, и технически исправен, то контрольный расход не должен превышать 11.4 л/100 км у автомобилей вагонной компоновки семейства УАЗ-3741 и 11.8 л/100 км у автомобилей капотной компоновки семейства УАЗ-3151. В зимний период контрольный расход топлива может увеличиться не более чем на 10 %.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 определяют сравнительно, по изменению динамики разгона и максимальной скорости движения автомобиля. Если автомобиль стал разгоняться недостаточно быстро и имеет максимальную скорость менее указанной в заводской инструкции, это свидетельствует об уменьшении мощности двигателя.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла в процессе эксплуатации двигателя УМЗ-417 не остается постоянным, в процессе обкатки он снижается и после пробега в 5 000 — 7 000 километров становится равным приблизительно 70-150 грамм на 100 км пробега. После пробега 70 000 — 90 000 километров, расход моторного масла в двигателе начинает возрастать. Если расход масла превысит 450 грамм на 100 км пути, то двигатель УМЗ-417 требует ремонта. Замер расхода масла необходимо выполнять методом долива.

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход масла, гр./1000 км	до 100
Масло в двигатель
Сколько масла в двигателе	5.8
При замене лить, л	5
Замена масла проводится, км	10000
Рабочая температура двигателя, град.

н.д. Двигатель устанавливался

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Модификации двигателя УМЗ 417

Неисправности двигателей УМЗ 417

Тюнинг двигателя 469 / Буханки УМЗ-417

Атмосферный УМЗ 417

Вариантов как увеличить мощность двигателя УМЗ-417 карбюратороного не так много, но кое что сделать можно. Для начала нужно отбалансировать ЦПГ и коленвал с маховиком, ставим головку от 421-го мотора, либо на стандартной повышаем степень сжатия до 8.2 под 92 бензин, отфрезеровав ГБЦ до высоты 95мм. Распредвал ОКБ Двигатель или подобные, для верхового мотора нужен вал с фазой пошире (слишком широкий вал брать бессмысленно т.к. ШПГ слишком тяжелая для высоких оборотов), нужны низы, соответственно, ставим узкофазный. Точим выпускные каналы до 39мм и ставим клапаны от УМЗ-421. Устанавливаем выпускной коллектор от 421 двигателя, выпускную трубу диаметром 51мм. В разультате всех преобразований получим чуть более 100 л.с. Чтоб повысить отдачу до 110 и более л.с., нужно делать портинг ГБЦ, шлифовать камеры сгорания, точить каналы, облегчать тяжелую тракторную поршневую, коленвал, балансировать, фрезеровать головку до высоты 94мм под 95 бензин. Дальше повышать некуда, турбонаддув без переделки на впрыск не встанет, переделка стоит неадекватно дорого и дешевле ставить изначально инжекторный УМЗ-421. Турбировать УМЗ-417 с мокрыми гильзами небезопасно, мотор слишком хлипкий и не переживет давление. Для наддува, как минимум, нужен 421-й движок с запрессоваными гильзами.

Технические характеристики

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

Двигатель 417-й модели: особенности, технические характеристики

УМЗ 417 – двигатель, который был специально создан для внедорожников, которые выпускал Ульяновский автозавод: УАЗ-469 и УАЗ-452. Этот агрегат пришел на смену мотору 414-й модели.

Общие сведения о двигателе

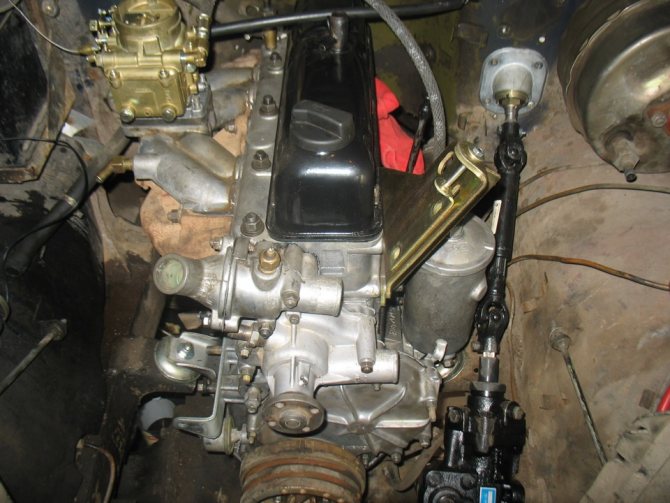

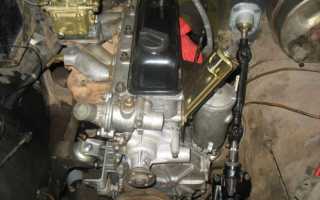

Двигатель УМЗ-417 (фото ниже), имеет классическое вертикальное, рядное расположение группы цилиндров. По своему типу мотор относится к четырехтактным установкам с карбюраторной принудительной системой подачи топлива. Охлаждение мотора также организовано традиционно для ДВС и представляет собой замкнутый контур, заполненный жидкостью, циркуляция которой обеспечивается специальной помпой. Моторное масло к узлам агрегата подается под давлением, с дальнейшим разбрызгиванием.

Двигатель УМЗ-417: технические характеристики

Особенности двигателя в сравнении с предшественниками

Прежде всего нужно отметить тот факт, что двигатель 417-й модели, который УАЗ начал производить в 1989 году, является практически аналогом силового агрегата из Заволжья — ЗМЗ-402, выпуск которого начался еще в 1981 году. Устанавливается он на автомобили серии «Волга» и «Газель». И отличия одного от друга не слишком существенные.

Поэтому сказать то, что УМЗ-417 получил совершенно новую ГБЦ, в сравнении с УМЗ-414, можно лишь с большой натяжкой, так как она схожа с головкой ЗМЗ-402, но в сравнении со «старым» уазовским движком степень сжатия увеличилась с 6,7 до 7.

Действительные изменения коснулись механизма газораспределения. Прежде всего, был установлен новый распредвал и клапана выпуска (диаметр шляпки с 44 мм возрос до 47 мм), впускные же остались прежними (36 мм). Кроме того, была изменена и форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре трубы от цилиндров сходились в одну.

Сам блок отлит из алюминия, гильзы же выполнены из чугуна. В двигателе 417-й модели они посажены через прокладки, изготовленные из маслостойкой резины – это одно из слабых мест этого мотора, так как снижается общая прочность блока. К слову, у ЗМЗ-402 прокладки на гильзах медные. К тому же на УМЗ-417 ранних выпусков не были предусмотрены ребра жесткости, они появились позднее.

Еще одно отличие УМЗ от ЗМЗ – это то, что на корпусе есть специальное крепление под ВАЗовский масляный фильтр (ВАЗ-2101).

Коленчатый и распределительный валы, поршни с кольцами, толкатели клапанов и штанги у двигателя 417-й модели такие же, как и на ЗМЗ-402. Гильзы цилиндров у них отличаются, так как посадка из-за прокладок разная. Маховик у движка УМЗ больше по диаметру и тяжелее по весу, колокол, соответственно, также имеет увеличенные размеры.

Еще одно слабое место двигателя – это набивка: если в ЗМЗ ее закладывают в специальные канавки в блоке цилиндров и крышке коленчатого вала, то на УМЗ она накручивается на ось и сверху обжимается стальными пластинами, что снижает герметичность стыка.

Двигатель УМЗ-417: отзывы владельцев

Если проанализировать отзывы владельцев УАЗов, на которых установлен 417-й двигатель, то в целом они отмечают уникальную надежность агрегата. Мотор может сохранить работоспособность даже после сильного перегрева. Его реальный рабочий ресурс значительно превышает заявленный заводом, при этом двигатель неприхотлив и может вполне нормально работать и на плохом бензине, и на некачественном масле.

Но имеются и недостатки:

Модификации двигателя

УМЗ-417.10 – устанавливается на УАЗ-3151. Мощность – 92 л. с. Мотор рассчитан на бензин марки А 76.

УМЗ-4175.10 – обладает увеличенным сжатием – 8,2. Мощность – 98 л. с. Бензин – Аи 92. Устанавливался на автомобили из серии «Газель».

УМЗ-4178.10 – в качестве усовершенствования получил новый впускной коллектор, под карбюратор с двумя камерами.

УМЗ-4178.10.10. – предназначен для линейки УАЗов. Для модернизации в нем была использована головка блока от УМЗ-421, а асбестовую набивку коленвала заменили на сальник.

Обслуживание двигателя

Известно, что своевременное техобслуживание двигателя позволяет значительно увеличить его рабочий ресурс. Поэтому масло в моторе, чтобы продлить ему жизнь, следует менять каждые 10 тыс. км. В картер и масляный радиатор входит 5,8 литра, несливаемый остаток при последующей смене составляет 0,5-1 литр. Вместе с маслом меняется и фильтр (подходит от ВАЗ–2101).

Регулировку тепловых зазоров на клапанах нужно проводить после прохождения каждых 15 тыс. км.

Обслуживание

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Неисправности и ремонт

Разборка

Диагностические операции

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Работы по ГБЦ

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Скрытая неисправность мотора ЗМЗ при замене распредвалов и методы устранения

При замене распределительных валов следует особое внимание обратить на производителя, так как приобретая контрафактные и установив их на двигатель с огромной вероятностью можно получить в итоге несбалансированную работу мотора, хлопки, рывки и отсутствие тяги. Это и есть скрытая неисправность, полученная заменой не соответствующих техническим нормам распределительных валов. Скрытой она называется по причине возникающего вопроса владельца автомобиля о неравномерной работе двигателя после проведенного ремонта и заменой совершенно новых запасных частей.

Начинается поиск причин, повлекших несбалансированную работу двигателя и, как правило, перебирается все, начиная от замены свечей зажигания и заканчивая измерением компрессии в цилиндрах. Но при всех поисковых действиях специалисты получают удовлетворительные результаты каждого проверяемого узла, а двигатель продолжает «трясти». В конечном итоге, если срабатывает логика, то при возврате на место старых, «родных» валов работа двигателя входит в нормальный режим.

С целью предотвращения такой неисправности, вызванной установкой не соответствующих распределительных валов необходимо внимательно осмотреть его на предмет обработки рабочих поверхностей и нанесенных маркировок. Для этого нужно знать, что для двигателей семейства ЗМЗ выпускаются валы:

— 406.1006015-10 (устанавливаются на ЗМЗ-4062, ЗМЗ-40522 и ЗМЗ-409);

— 406.1006015 (устанавливаются на ЗМЗ-4061, ЗМЗ-4063).

406.1006015 отличается от 406.1006015-10 высотой подъема толкателя – 8 и 9 мм соответственно, и наличием менее широкой фазы.

Обратить внимание на точки маркировок:

— в литье на промежуточной шейке вала указывается номер изделия «406»

— на переднем торце вала наносится товарный знак «ЗМЗ» и штампы контроллера ОТК

— в литье на промежуточной шейке вала указывается номер модельного комплекта и порядковый номер литейного комплекта

— в качестве отличительной метки для двигателя «4061» на поверхности квадрата сверлится лунка диаметром 10 мм на глубину 2 мм

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	7 8.2*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход топлива, л/100 км — город — трасса — смешан.	14.5 8.4 10.6
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-30 15W-40 20W-30 20W-40
Сколько масла в двигателе	5.8
При замене лить, л	5
Замена масла проводится, км	10000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике
Тюнинг — потенциал — без потери ресурса	н.д. н.д.
Двигатель устанавливался	УАЗ Буханка УАЗ 469 Бобик

Неисправности и ремонт

Модификации двигателя УМЗ 417

Неисправности двигателей УМЗ 417

Тюнинг двигателя УМЗ 417

Двигатель ЗМЗ-402

ЗМЗ-402 — модификация двигателя ГАЗ-24Д. Улучшены основные узлы, а также элементы силового агрегата. Это 4-цилиндровый карбюраторный двигатель с объемом 2,5 л. Его расход топлива — 13,5 л/100 км в городском цикле.

Среди модификаций двигателя ЗМЗ-402 выделяются:

Двигатель 402 последней модификации соответствует стандарту Евро-4.

Технические характеристики

Итоговое сравнение двигателей ЗМЗ-405 и УМЗ-4216

Рассмотрев характеристики двигателей ЗМЗ-405 и УМЗ-4216 можно сделать итоговый сравнительный анализ, учитывая положительные и отрицательные стороны каждого:

Обслуживание

Применяемость

Двигатель ЗМЗ-405

Двигатель 405 «Газель» используется для автомобилей производства ГАЗ. Он входит в семейство двигателей ЗМЗ 406 серии. Это инжекторный 4-цилиндровый двигатель с объемом 2 464 куб. см.

Среди имеющихся модификаций следует выделить:

Двигатель применяется на автомобилях ГАЗ моделей ГАЗ-31102, ГАЗ-31105, ГАЗ «Газель» и ГАЗ «Соболь», а также некоторые модели «Фиат».

Наиболее современный двигатель ЗМЗ-405 Евро-3 соответствует международным стандартам. Были учтены все нормы токсичности.

Доработка мотора

Весь этот тюнинг позволит увеличить мощность двигателя на 10-25 лошадиных сил.

Вывод

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	7 8.2*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход топлива, л/100 км — город — трасса — смешан.	14.5 8.4 10.6
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-30 15W-40 20W-30 20W-40
Сколько масла в двигателе	5.8
При замене лить, л	5
Замена масла проводится, км	10000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике
Тюнинг — потенциал — без потери ресурса	н.д. н.д.
Двигатель устанавливался

Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

Двигатель надежный, простой в эксплуатации.

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки. Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ. 2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель. 3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ. 4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Неисправности двигателей УМЗ 417

Дворник Нуэнсед-Драйв приземляется в CCleaner 3 скачать бесплатно

Тюнинг двигателя 469 / Буханки УМЗ-417

Атмосферный УМЗ 417

Во времена СССР автомобили марки УАЗ пользовались большой популярностью. Устанавливались на них силовые агрегаты Ульяновского ( УМЗ ) или Заволжского (ЗМЗ) моторных заводов. Наиболее известный из них – карбюраторный двигатель УМЗ 417 УАЗ моделей УАЗ-469 (в обиходе – «козлик» или «бобик») и УАЗ-452 (на водительском жаргоне – «буханка») – выпускается с 1989 года в различных модификациях, причем некоторые из них эксплуатируются до сих пор.

Технические характеристики

Двигатель устанавливается на УАЗ-452, УАЗ-469.

Двигатель Cummins 2.8 «Газель»

Двигатель Cummins 2.8 устанавливается на машины ГАЗ «Газель» и ГАЗ «Некст», а также ГАЗ «Бизнес». Это 4-цилиндровый мотор с мощностью 88,3 кВт и объемом 2,781 л. Работает на дизельном топливе. Блок цилиндра сделан из серого чугуна с фрезерованным гильзами цилиндров. Коленчатый вал также из серого чугуна, хорошо отбалансирован.

Мы рассмотрели основные типы двигателей для «Газелей» и их наиболее востребованные модификации. Надеемся, что данная статья была вам полезна!

Описание

Двигатель УМЗ 417 – классический четырехцилиндровый силовой агрегат с рядным расположением цилиндров, поршни которого вращают один общий коленчатый вал.

Мотор оснащен карбюратором, контактным распределителем зажигания и механизмом газораспределения типа OHV с нижним расположением одного распределительного вала.

Корпус и головка блока цилиндров УМЗ 417 выполнены из алюминия. Гильзы, изготовленные из чугуна, посажены в блок через резиновые кольца, что снижает его прочность и является одним из главных недостатков конструкции этого силового агрегата.

В общем виде конструкция двигателя УМЗ 417 аналогична конструкции двигателя ЗМЗ 402 и представляет собой дальнейшее развитие УМЗ 414.

Отличается УМЗ 417 от 414 двигателя:

В некоторых модификациях УМЗ 417 оснащался коленчатым валом от более позднего 421 мотора, который устанавливался без использования сальниковой набивки.

Что касается силового агрегата производства заволжского моторного завода (ЗМЗ 402), то здесь отличий еще меньше.

Основное отличие – гильзы в цилиндры посажены через медные прокладки, что сделало блок цилиндров прочнее.

Существенным недостатком, который влияет на эксплуатационные характеристики мотора, является использование выпускного коллектора типа 4-1, что снижает его мощность на средних и высоких оборотах.

Все остальные составляющие – распределительный и коленчатый валы, поршни, шатуны, кольца, толкатели и штанги – одинаковы. Имеются отличия, которые носят косметический характер и на работу силового агрегата не влияют.

Среди большого количества модификаций двигателя УМЗ 417 основными считаются:

Умз и змз в чем разница

ЗМЗ-410 гильзованый (если конструктора не врут;))), разрабатывался специально для нас (УАЗ), см. крутящий момент. Для установки на УАЗ нужен движок 4104.10 – по крайней мере такие к нам на завод приходят. По цене почти как УМЗ-421. У ЗМЗ-410 блок свой, поршневая гильзованая на 100, коленвал свой, диск и корзина свои, остальное 402-го движка. [Браконьер] По результатам испытаний показатели этих двигателей отличались не более чем на 3 процента, или в рамках погрешности. Предок у обоих движков один, оба движка являются вершиной модельного дерева и по умолчанию не могут сильно отличаться. Все различия цифр только от разницы методик. Второе. Двигатель ЗМЗ-4104.10 встает под капот УАЗа без переделок, рама и кузов под эти двигатели абсолютно одинаковые, и если у Вас стоит трехлитровый УМЗ, то ЗМЗ-4104.10 встанет как родной. На данный момент с точки зрения завода эти двигатели отличаются только КАЧЕСТВОМ СБОРКИ, ну и разница в цене около 200 рублей, что еще раз говорит о том, что это два ОДИНАКОВЫХ двигателя.

Выводы, после сравнения характеристик моторов: 410-ый: Плюсы – «хитрые» поршня, качество сборки выше УМЗ Минусы – хлипкий блок, набивка, бумажный М фильтр.

421-ый: Плюсы – Крепкий блок, сальник, нормальный М фильтр. Минусы – низкое качество сборки.

По качеству сборки – что на ЗМЗ что на УМЗ моторы собирают ногами, просто на ЗМЗ ноги перед сборкой моют. Купив наш мотор (хоть ЗМЗ хоть УМЗ) надо его разобрать, помыть – убрать опилки, продефектовать. Промерить РВ и его пастель, проверить коренные и шатунные вкладыши, поставить синтетикостойкие сальники и/или набивку для мерса, притереть клапана, продефектовать ось коромысел, отбалансировать колено в сборе – вот тогда можно ставить мотор на машину. Одним словом я бы брал УМЗ-421, а «хитрые» поршня поставил бы сам – они же те же 100 мм.

Неисправности

ВИЗУАЛЬНОЕ ПРОЯВЛЕНИЕ ДЕФЕКТОВ	ПРИЧИНЫ
Посторонние шумы и стук во время работы мотора.	1. Неотрегулированы тепловые зазоры клапанов ГРМ. 2. Выход из строя шатунных вкладышей. 3. Дефекты распределительного вала ГРМ.
Сильная вибрация во время работы силового агрегата.	1. Дисбаланс кривошипно-шатунного механизма. 2. Не отрегулирован карбюратор. 3. Неисправность контактной системы зажигания.
Перегрев двигателя.	1. Поломка термостата. 2. Наличие воздушной пробки в системе охлаждения. 3. Неисправность водяного насоса («помпы»).

Тюнинг

Карбюраторные силовые агрегаты редко подвергаются тюнингу, связанному с увеличением их мощности. Связано это с тем, что ее существенное увеличение возможно только при замене карбюраторной системы питания на инжекторную (распределенный впрыск).

Стоимость такой переделки соизмерима с приобретением и установкой инжекторного мотора УМЗ 421, который в дальнейшем и подвергают тюнингу.

Однако двигатель УМЗ 417 можно подвергнуть несложной переделке, которая позволит незначительно поднять его мощность. Для этого необходимо:

После выполнения перечисленных операций мощность двигателя увеличится до 100 л. с.

Поднять мощность силового агрегата еще примерно на 10 л. с. можно, если дополнительно:

Двигатель УМЗ-4216 «Газель»

УМЗ-4216 — бензиновый 4-тактный ДВС с объемом 2,89 л и мощностью 90,5 кВт. Устанавливается на «Газель-Бизнес» и «Газель-Некст». Двигатель имеет оригинальную конструкцию алюминиевого блока цилиндров, а также коленчатые валы с закалкой шатунных и коренных шеек

Среди модификаций нужно выделить:

Двигатель очень надежный благодаря использованию более совершенных комплектующих.

Сбылась мечта! Купил «легенду»! (УАЗ)

Сообщение от Каляныч 66

Не считая собственно оригинальных двигателей ГАЗ-21, в наше время можно встретить и его многочисленных отпрысков. В первую очередь это ЗМЗ-402, который выпускается до сих пор, и многие Волги, Газели и УАЗы оснащаются им. Кстати, родные моторы УАЗов гораздо ближе к ГАЗ-21, чем ЗМЗ-402 — в отличие от этого мотора, они по сути почти не отличаются от прародителя.

Хотя разрабатывался и выпускался двигатель на ГАЗе, но практически с самого начала производства Волги (где-то в 1958-1960 гг.) его производство было передано на ЗМЗ. Там впоследствии на его базе разработали ЗМЗ-24 и прочие «волговские» моторы. А сам 21-й двигатель передали на УМЗ, где на его основе разрабатывали моторы для УАЗов. Таким образом, наметились две независимые ветви со своими особенностями. Откровенно говоря, ветвь ЗМЗ-402 отличается от исходника значительно, и не всегда в лучшую сторону, если честно — то зачастую в худшую, и является иллюстрацией поговорки «лучшее — враг хорошего». В то же время ветвь УМЗ представляет собой хороший пример другой поговорки, а именно «от добра добра не ищут», и отличается от предка лишь некоторыми деталями. Ну а трёхлитровый инжекторный мотор УМЗ-4213, который является кульминацией развития ЗМЗ-21 — на сегодняшний день весьма достойная вещь.

Итак, начнём с описания основателя рода. коленвал и распредвал ГАЗ-21 — коренные вкладыши и втулки разной длины, крышки коренных подшипников алюминиевые, набивка. Ранние двигатели имели заднюю шейку коленвала шире, чем остальные степень сжатия 6.6/6.73 (под 70/72 бензин). Экспортные варианты со степенью сжатия 7.15-7.3 и 7.4-7.65 (по разным данным) под А-76 и А-80 (не АИ-80. ) камера сгорания плоскоовальная бумажный неполнопоточный масляный фильтр привод трамблёра «отвёртка» помпа на головке клапана: впуск 44, выпуск 36 мм коллектор с прямоугольными каналами и изгибами под прямыми углами сталебаббитовые вкладыши однокамерный карбюратор шпильки ГБЦ 11 мм мощность 70-72 л.с., потом (после повышения степени сжатия и замены распредвала) — 75 л.с. Экспортные варианты под А-76 и А-80 — 80 и 85 л.с. соответственно (ГАЗ-21АЕ) под гильзами резиновые кольца масса маховика 12.5 кг коленвал и распредвал ГАЗ-21, набивка, крышки коренных подшипников алюминиевые, задняя крышка отлита заодно с корпусом заднего сальника распредвал ЗМЗ-21 полнопоточный («жигулевский») масляный фильтр. Крепился справа в передней части двигателя строго горизонтально к специальной алюминиевой детали, называемой «гитара». При этом схема смазки имела особенность — на масляный радиатор масло шло мимо фильтра. На первые выпуски УМЗ-451 ставилась двухступенчатая система, как и на ЗМЗ-21 помпа на головке клапана: впуск 44, выпуск 36 мм однокамерный карбюратор (К-129) Коленвал и распредвал в него нужны от 24 волги, т.е. все коренные вкладыши полностью одинаковые Для военных УАЗов. В чём отличия — неизвестно. УМЗ-451МИЭ — с экранированной системой зажигания. коленвал и распредвал ГАЗ-24, набивка; предположительно чугунные крышки коренных а также отдельный от последней крышки коренного подшипника держатель набивки (позволяет заменить все коренные вкладыши не снимая коленвала и не прикасаясь к набивке) распредвал ЗМЗ-24 степень сжатия 6.7 камера сгорания грушевидная «жигулевский» фильтр поменялась и схема смазки — теперь масло в масляный радиатор также поступает через фильтр, непосредственно из канала смазки коренных подшипников. помпа на головке клапана: впуск 44, выпуск 36 мм коллектор с каналами круглого сечения и плавными изгибами однокамерный карбюратор (К-129В, К-131) воздушный фильтр инерционно-масляный блок с ребрами жесткости коленвал ГАЗ-24, набивка степень сжатия 7.0 распредвал УМЗ-417 чугунный (является результатом большой испытательской работы, лучше 402) жигулевский фильтр крепится прямо на блок без «гитары» с небольшим наклоном вверх помпа на головке клапана: впуск 47, выпуск 36 мм коллектор под двухкамерный карбюратор воздушный фильтр сухой бумажный коленвал УМЗ-421, сальник ВАЗ-2108 вместо набивки. Соответственно, прощание с коленвалом ГАЗ-24. Коленвал в такой блок также нужен под сальник, а не под набивку. Ну и маховик к этому коленвалу специальный должен быть степень сжатия 7.0 жигулевский фильтр клапана: впуск 47, выпуск 36 мм без водораспределительной трубы (если помпа стоит на голове, водораспределительная труба — обязательно. Но с 2000 г. на 417 помпа тоже переехала на блок. Поэтому применяется на всех моторах ГБЦ УМЗ-421. А в ней нет водораспределительной трубы) Трёхлитровый двигатель (100-мм цилиндры), гильзы сухие (запрессованные в блок). В остальном как будто бы идентичен УМЗ-417. Инжекторная версия 4213 развивает мощность 115 л.с. (на АИ-92) и момент 22.5 кг·м. коленвал невзаимозаменяем с ГАЗ-21, набивка, крышки коренных подшипников чугунные, втулки и вкладыши одинаковой длины вкладыши сталеалюминиевые; заднего коренного не имеют второй канавки и отверстия для сброса масла маховик меньше в диаметре распредвал ЗМЗ-24 стальной степень сжатия 6.7 (под 76 бензин) либо 8.2 (под 93) для ЗМЗ-24-01 и ЗМЗ-24Д соответственно бумажный полнопоточный фильтр со сменным элементом в стакане с правой стороны двигателя масляный радиатор шестигранник в приводе маслонасоса и трамблёра (менее надёжен, чем «лопатка») двухкамерный карбюратор (К-126) помпа на головке двойной ремень помпы клапана: впуск 47, выпуск 36 мм коллектор с каналами круглого сечения и плавными изгибами шпильки ГБЦ 12 мм гильзы отличаются от 21 и при этом в верхней части блока нет перекрытия — то есть при вставленных гильзах видно рубашку охлаждения, они просто «стоят» в блоке, и фиксируются ГБЦ под гильзами медные кольца на блоке — рёбра жёсткости; сам блок — кокильный, литой под давлением; более тонкий и менее жёсткий, чем у 21А и его УАЗовских отпрысков бензонасос невзаимозаменяем с ГАЗ-21 мощность: двигатель ЗМЗ-24-01 в отличие от двигателя ГАЗ-21А имеет мощность 85 л.с только из-за применения ГБЦ имеющей круглое сечение каналов и увеличенных впускных клапанов, т.к. все остальное у него почти такое же как и у 21-го. Двигатель ЗМЗ-24Д за счет повышения степени сжатия развивает уже 95 л.с. коленвал ГАЗ-24, набивка распредвал 24 стальной степень сжатия 8.2 (под 93 бензин; мотор с Е=6.7 обозначен как 4021) бумажный полнопоточный фильтр привод трамблёра «вилка» двухкамерный карбюратор (К-151) помпа на блоке (более надежная, т.к. в ней используется вазовский сальник, а не фибра) клапана впуск 47 выпуск 39 мм настроенный выпуск («штаны», резонатор-глушитель-резонатор) бензонасос невзаимозаменяем с ГАЗ-21 мощность 100 л.с. за счёт увеличенных выпускных клапанов и настроенного выпуска, момент — 18.6 кгс·м (у 4021 — 90 л.с. и 17.6 кгс·м) ЗМЗ-402 с диаметром цилиндра 100 мм и соответств. рабочим объёмом 2.89 л. Всё, кроме гильз, поршней и ещё чего-то совпадает с ЗМЗ-402. Снят с производства из-за недостаточной жёсткости конструкции мощность при степени сжатия 6.7 — 100 л.с., а крутящий момент — 22 кгс·м.

Все двигатели выше имеют ход поршня 92 и диаметр цилиндра 92 мм (кроме 421 и 410), мокрые гильзы (кроме 421). Блоки цилиндров у всех двигателей алюминиевые. Головки на двигателях с ГАЗ-21 по УМЗ-417 взаимозаменяемы, кроме ЗМЗ-402, на ГАЗ-21 правый ряд шпилек короче. Распредвал, поршни, кольца, толкатели и штанги одинаковые (для моделей под одну степень сжатия; есть три стандарта штанг, в наше время встречаются короткие 283 мм под АИ-93 и длинные 287 мм под А-76); шатуны не одинаковы, но взаимозаменяемы. Различие между УМЗ и ЗМЗ в гильзах (только форма под посадку в блок; кстати, ЦПГ УМЗ полностью идентична ГАЗ-21А), в маховике (у ЗМЗ-402 он меньше диаметром, и соответственно колокол тоже меньше и сцеплении — у ЗМЗ площадь накладок меньше (это хуже)). Установка набивки: у ЗМЗ она закладывается в канавку в блоке и крышке коленвала, а у ГАЗ-21А и УМЗ привинчивается и обжимается штампованными стальными пластинками, которые сами по себе не очень надёжно держат набивку. В установке набивки ЗМЗ лучше. У ЗМЗ помпа подает охлаждающую жидкость в блок а забирается из головки, у УМЗ помпа подает жидкость в головку и забирает из головки. Первый вариант лучше, так собственно говоря на ГАЗе добились равномерного охлаждения всех цилиндров. (Что касается постоянного перегрева этих моторов на Газелях и Волгах, то это только из-за глупости инженеров ГАЗа — ставить одно- и двухрядные радиаторы — это смерти подобно).

Форумы на www.gaz21.ru: 402 vs 417 vs 421 — Форумы на www.gaz21.ru

(4 Страниц)
1

Вы не можете создать новую тему
Вы не можете ответить в тему

402 vs 417 vs 421 выбор Оценка:

#1 zilgaz

Группа: Пользователи
Сообщений: 215
Регистрация: 03 Сентябрь 10
Поблагодарили: 0
Пол: Мужчина
Город: Саратов
Настоящее имя: Сергей
Автомобиль: Chrysler PT Cruiser forever ГАЗ-21И 1960 г.
Возраст: 34
Отношение к аутентичности: Сторонник модернизаций

Сообщение отредактировал zilgaz: 21 Сентябрь 2010 — 14:45

#2 Мрамор

Группа: Пользователи
Сообщений: 7 488
Регистрация: 05 Октябрь 05
Поблагодарили: 0
Пол: Мужчина
Город: Санкт-Петербург, Купчино
Настоящее имя: Артем
Автомобиль: ГАЗ-24-02 1989 года, итальянка
Возраст: 54
Отношение к аутентичности: Сторонник модернизаций

Чем отличается двигатель 402 от 417: подробный анализ

Выбор подходящего двигателя для автомобиля является одним из ключевых моментов при его выборе. При этом, особенно важно понимать, какие отличия могут быть между двигателями, ведь при выборе автомобиля существуют линейки моделей с разными двигателями. В данной статье мы рассмотрим подробный анализ двух типов двигателей: 402 и 417.

Основным критерием при выборе двигателя является его мощность. Двигатель 402, например, отличается от 417 своей мощностью, хотя также использует бензин как топливо. Это один из моментов, что следует учитывать при выборе автомобиля в зависимости от его назначения и перспектив использования.

Важным аспектом, который необходимо учитывать при анализе двигателей 402 и 417, является их конструктивный особенности, ведь изъяны в работе могут возникать как из-за сбоев в системе управления, так и из-за проблем с самим двигателем. При выборе автомобиля с конкретным типом двигателя, необходимо учитывать особенности его конструкции и зону простоя в зависимости от режима использования автомобиля.

Общая информация о двигателях 402 и 417

Двигатель — это главный элемент любого современного автомобиля. Для того, чтобы осуществить надежный и безопасный перевозку грузов или пассажиров, автомобиль должен быть оснащен мощным двигателем. В этом контексте двигатели 402 и 417 являются одними из самых популярных среди водителей.

Двигатель 402 стал одним из первых V-образных дизелей, который был произведен не только в ряде, но и в V-образном исполнении. Этот двигатель имеет высокий крутящий момент, расположенный на довольно низких оборотах. Поэтому он отлично подходит для перевозки грузов, а также для своей применения на автобусах и тяжелых грузовиках.

Двигатель 417 по своей конструкции и принципу работы очень похож на двигатель 402. В свою очередь, он был создан на основе модели двигателя 402. Однако, его основное отличие заключается в установке системы непосредственного впрыска топлива. Благодаря этому улучшению двигатель 417 стал еще мощнее и экономичнее по сравнению со своим предшественником, что позволяет его использовать на транспорте более широко.

Система охлаждения двигателя: различия между 402 и 417

Первое отличие:

У двигателя 402 система охлаждения состоит из радиатора и вентилятора, который регулируется механически. В то время как у двигателя 417 система охлаждения оснащена дополнительным водяным насосом и масляным радиатором, а вентилятор регулируется электронно.

Второе отличие:

У двигателя 417 используется система стабилизации температуры, которая позволяет поддерживать оптимальную температуру в двигателе. В то время как у двигателя 402 такой системы нет, и температура может колебаться в зависимости от режима работы двигателя и внешних условий.

Третье отличие:

У двигателя 417 система охлаждения имеет большую мощность и эффективность, что позволяет более эффективно охлаждать двигатель в экстремальных условиях. В то время как система охлаждения у двигателя 402 менее производительная и может не справляться с высокими температурами.

Вывод: Система охлаждения является одним из ключевых компонентов двигателя, влияющим на его работу и надежность. Различия между системами охлаждения двигателей 402 и 417 связаны с уровнем мощности, эффективностью, наличием стабилизации температуры и типом регулирования вентилятора.

Сравнение двигателей 402 и 417: Система питания

Возможности системы питания двигателя 402

Двигатель 402 имеет систему питания, в которую входят механический топливный насос и газовый регулятор давления. Эта система позволяет поддерживать оптимальный уровень давления топлива во время работы двигателя и эффективно использовать топливо.

Дополнительно двигатель 402 оснащен карбюратором. Карбюратор является универсальной системой впрыска топлива и может работать с различными видами топлива. Однако его использование требует точной настройки, так как он может быть рассогласован с изменением внешних условий.

Возможности системы питания двигателя 417

Двигатель 417 имеет более продвинутую систему питания. В ней используется электронная система впрыска топлива. Это позволяет обеспечивать более эффективное использование топлива и точность впрыска топлива.

Благодаря применению электронной системы впрыска топлива, двигатель 417 более экономичен и экологичен. Впрыск топлива осуществляется точно в момент зажигания, что позволяет уменьшить выбросы вредных веществ в атмосферу.

Параметр	402	417
Система питания	Механический топливный насос, газовый регулятор давления, карбюратор	Электронная система впрыска топлива
Эффективность использования топлива	Хорошая	Очень хорошая
Экологичность	Средняя	Высокая

Мощность и технические характеристики

Двигатель 402 имеет мощность 50 л.с., что является высокой для своего времени. Он оснащен системой охлаждения с водяным насосом и масляным насосом с циркуляцией. Кроме того, он имеет технические особенности, такие как магнито, карбюратор и систему зажигания.

На сравнение с ним, двигатель 417 обладает более высокой мощностью — 75 л.с. Он также оборудован системой охлаждения и циркуляцией масла. Двигатель 417 также использует систему впрыска топлива, в отличие от карбюратора, что способствует более эффективному использованию топлива.

Мощность двигателя 402 — 50 л.с.
Мощность двигателя 417 — 75 л.с.
Двигатель 402 оснащен магнито и карбюратором.
Двигатель 417 использует систему впрыска топлива.

Расход топлива и экономичность двигателей 402 и 417

Расход топлива

Один из самых важных показателей двигателя — расход топлива. Двигатель 402 имеет более высокий расход топлива, чем двигатель 417. Это связано с тем, что двигатель 402 имеет более старую конструкцию и более простую систему впрыска топлива. В то же время, двигатель 417 имеет более эффективную систему впрыска, что позволяет ему экономить топливо и снижать расход.

Экономичность

Кроме расхода топлива, для оценки экономичности двигателя важно учитывать такие факторы, как стоимость комплектующих, срок службы, затраты на обслуживание и ремонт. В этом плане двигатель 417 является более экономичным, поскольку его конструкция и комплектующие современнее, что обеспечивает более долгий срок службы и меньшие затраты на обслуживание.

Также стоит учитывать, что двигатель 417 позволяет более точно контролировать параметры работы двигателя благодаря более совершенной системе управления. Это позволяет снизить износ и повысить долговечность двигателя, что тоже влияет на экономичность его эксплуатации.

Чем отличается 402 от 417

Сколько литров масла нужно заливать в двигатель змз 402

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Модификации двигателя ЗМЗ 402:

Неисправности двигателей ЗМЗ 402

в чем отличия двигателей 402 от 417 ? — Страница 3 — Двигатель

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

1JZ на Волгу

Технические характеристики ЗМЗ 402

Двигатель УАЗ 417

Технические характеристики

Кроме оригинального мотора, мир увидел несколько модификаций:

Обслуживание

Неисправности и ремонт

Разборка

Диагностические операции

Расточка

Работы по ГБЦ

Особенности конструкции

Перечень модификаций ДВС

История развития двигателя

Список моделей авто, в которых устанавливался

Регламент обслуживания ЗМЗ 402

Обзор неисправностей и способы их ремонта

Плюсы и минусы

Варианты тюнинга мотора

История[ | ]

ЗМЗ-24Д[ | ]

Умз 417 или змз 402 что лучше

Особенности конструкции

Еще одна методика для тех, кто хочет обмануть систему:

Перечень модификаций ДВС

Плюсы и минусы

Список моделей авто, в которых устанавливался

Регламент обслуживания УМЗ 417

Замена сальниковой набивки. Этап второй. Демонтаж

Обзор неисправностей и способы их ремонта

Доработка мотора

Какой двигатель лучше для уаза 402 или 417

Умз 417 или змз 402 что лучше

Технические характеристики двигатель уаз 417

Двигатель УМЗ 417 технические характеристики:

Перечень основных модификаций 417 двигателя

<img decoding="async" src="https://automasterskaya1.ru/blog/wp-content/uploads/2025/10/pp_image_2848_t9r5pu337t2-18.jpg" alt="image">

Преимущества и недостатки двигателя УМЗ 417

Чем отличаются моторы УАЗ 417 и ЗМЗ 402

Что является причиной быстрого износа двигателя УАЗ 417

<img decoding="async" src="https://automasterskaya1.ru/blog/wp-content/uploads/2025/10/pp_image_2849_8ynd4ffu3t3-16.jpg" alt="image">

Этапы проведения капитального ремонта 417-го двигателя

Техническое обслуживание двигателей УАЗ 417

Возможности тюнинга двигателя УАЗ 417

Особенности конструкции

Перечень модификаций ДВС

Плюсы и минусы

Список моделей авто, в которых устанавливался

Регламент обслуживания УМЗ 417

Обзор неисправностей и способы их ремонта

Варианты тюнинга мотора

Характеристики двигателя УМЗ-417

Неисправности и ремонт

Модификации двигателя УМЗ 417

Неисправности двигателей УМЗ 417

Тюнинг двигателя УМЗ 417

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Технические характеристики

Обслуживание

Применяемость

Основные неисправности и ремонт

Доработка мотора

Вывод

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Характеристики двигателя УМЗ-417

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Модификации двигателя УМЗ 417

Неисправности двигателей УМЗ 417

Тюнинг двигателя 469 / Буханки УМЗ-417
