Трехфазная или однофазная сеть в доме: что лучше?

При прокладке электропроводки в частном доме или на даче пользователи часто утверждают, что трехфазный тип электропитания гораздо лучше однофазного, так как можно подключить больше электрической техники. Многие специалисты спорят на эту тему, находя в трехфазной электропроводке как положительные, так и отрицательные стороны.

В нашей статье мы разберем плюсы и минусы использования трехфазной и однофазной сети в частном доме, а также определим, в каких случаях нужна именно трехфазная.

• Особенности однофазной сети
• Преимущества однофазного подключения
• Особенности трехфазной сети
• Преимущества трехфазного подключения
• Недостатки трехфазного ввода
• Вывод

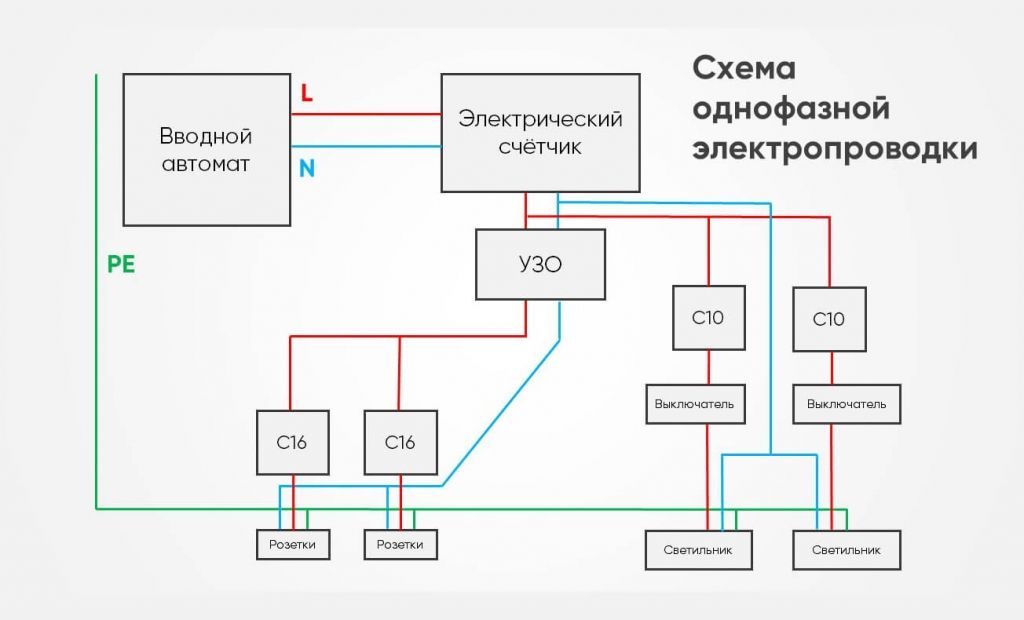

Особенности однофазной сети

Любой коттеджный или дачный поселок, а также многоквартирный дом перед вводом в эксплуатацию подключается к местной электросети, которая является трехфазной. Далее на конкретного потребителя (на участок с домом или квартиру) выделяется одна из трех фаз или все три фазы. Давайте разберемся, что представляют собой эти два типа электропроводки.

Как правило, в квартирах или дачных домах электропитание потребителей выполняется через однофазную сеть мощностью 5 кВт. При этом в дом вводится электрическая цепь, состоящая из трех проводов: фазного (L), нейтрального (N) и защитного (РЕ) или заземляющего. По фазному проводу ток поступает к потребителю, а по нейтрали возвращается. Защитный проводник служит для предотвращения удара током.

Преимущества однофазного подключения

Рассмотрим преимущества однофазного подключения.

Что касается недостатков однофазного подключения, то здесь можно выделить лишь его небольшую мощность и невозможность запитать трехфазных потребителей.

Особенности трехфазной сети

Трехфазная сеть в большинстве случаев встречается на производстве и предназначена для эксплуатации крупных трехфазных потребителей, которые имеют электродвигатели и рассчитаны на питание 380 В. Соответственно, и в быту такой вариант электросети позволяет запитать трехфазную нагрузку, например, варочную плиту или духовой шкаф, мощность которых может быть более 5 кВт.

В случае с трехфазной проводкой переменный ток подается уже по трем фазным проводам (L1, L2 и L3), а по нейтральному (N) возвращается. Также присутствует и заземляющий провод (РЕ). При этом между каждой фазой и нулем напряжение составляет 220 В, а 380 В проходит между самими фазами.

В трехфазной сети необходимо распределять нагрузку пропорционально, исключая перекос фаз. Например, если входная мощность составляет 15 кВт, то на каждой фазе будет по 5 кВт, соответственно.

Преимущества трехфазного подключения

Отметим основные преимущества трехфазной сети.

Недостатки трехфазного ввода

У трехфазного подключения есть и свои существенные недостатки. Рассмотрим их подробнее.

Вывод

Оба варианта электросети являются безопасными только при соблюдении всех необходимых требований при установке.

Как правило, в частном секторе пользователь может выбрать, какой тип электросети ему более приемлем. Но есть основной определяющий фактор – максимально разрешенная мощность, которая указывается в технических условиях на подключение дома к электросети. Например, если в СНТ есть ограничение на 5 кВт мощности (от самого СНТ или питающих сетей), то оно регламентировано исключительно на одну фазу. Как правило, это делается, чтобы было проще все дома СНТ разделить на 3 фазы (например, при 300 участках каждая фаза распределяется на 100 домов), точно зная, что ни один из этих домов не сможет потреблять более 5 кВт и перегружать какую-либо из фаз, вызывая перекос.

Трехфазная сеть позволить получить три фазы, но уже с каждой по 5 кВт, что втрое увеличит возможности (суммарно 15 кВт), и, опять же, каждая фаза остается ограниченной потреблением не более 5 кВт, что не позволит конкретному дому вызывать перекос.

Учитывая все положительные и отрицательные стороны трехфазной сети, её установка в доме необходима лишь в случаях, если планируется подключение:

• большого количества однофазных потребителей;
• мощных трехфазных нагрузок (например, отопительного оборудования или варочной панели);
• трехфазных электроинструментов (например, для организации в доме мастерской).

Если говорить об электрозащите, то как для трехфазной, так и однофазной сети многие пользователи устанавливают стабилизаторы напряжения, которые защищают нагрузку от нестабильного сетевого напряжения. Особенно это актуально для частных домов, коттеджей и дач, где часто встречается некачественное сетевое напряжение. Стабилизатор напряжения становится таким же неотъемлемым элементом электросистемы дома, как вводной автомат, УЗО или электросчетчик.

Почему между фазой и нолем 220 В, а между фазами 380 В?

Мы знаем, что в нашей сети между фазой и нолем 220 В. Но почему тогда между двумя фазами 380 В, а не 440, например? Разбираемся в сути феномена.

Мы знаем, что в нашей сети между фазой и нолем 220 В. Но почему тогда между двумя фазами 380 В, а не 440, например? Разбираемся в сути феномена.

Фазное и линейное напряжения

Напряжение между фазой и нолем называется фазным. На одной фазе напряжение всегда 220 В, а на ноле, соответственно, 0. Так как разница между ними составляет 220 В, то значит фазное напряжение всегда будет 220 В (в бытовой сети бывают скачки и падения, поэтому напряжение может немного меняться).

Но если фазным напряжением все предельно ясно, то с линейным не все так просто. Линейным напряжением называется напряжение между двумя фазами. Мы знаем, что оно составляется 380 В, но откуда оно получается?

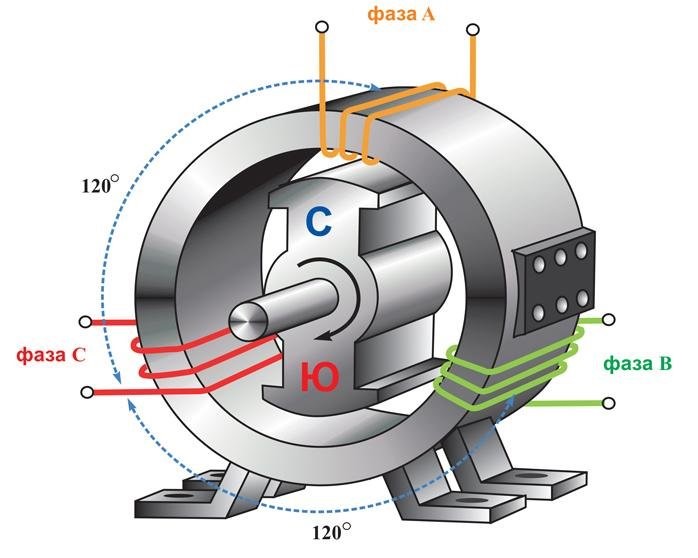

Все дело в работе генератора, который генерирует электроэнергию, и установлен на подстанции. Обратите внимание на иллюстрацию ниже. Обмотки (фазы А, В и С) генератора расположены под углом 120 о относительно друг друга. Внутренний индуктор или магнит (обозначенный буквами С и Ю) вращаясь, создает электромагнитное поле. Но так как фазы расположены под углом 120 о относительно друг друга, то вращение индуктора по отношению к каждой фазе смещено на 1/3 цикла. В итоге, когда магнит проходит возле одной фазы, то он максимально возбуждает обмотку до 220 В, а в это же время другая фаза возбуждена лишь на -160. В данном случае линейное напряжение составит Uл = 220 — (-160) = 380 В.

Также для четырехпроводной системы проводки при соединении трехфазного генератора звездой существует такая формула: Uл = квадратный корень из 3*Uф, где Uф — это фазное напряжение, которое равняется 220 В. В итоге получаем Uл = 1,73 *220 = 380 В.

Как бы вы ни решили проводить вычисления, вы придете к показателю в 380 В.

Чем отличается напряжение 220 от 380 Вольт

Напряжение 380B называется линейным, потому как действует между любыми из трех фаз в трёхфазной сети. Напряжение 220B называется фазным, действует между одной из трех фаз и нулём.

От генерирующих электростанций к потребителям электрическая энергия подается при помощи высоковольтных линий, частота которых составляет 50 Гц. Понижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после чего выполняется его распределение потребителям – на уровне 220B и 380B. Различается однофазная и трехфазная сеть. Однако каковы отличия между ними? Давайте разбираться.

Если при подключении дома или квартиры используются два провода (фазы и нуля), система является однофазной. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (трех фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

• Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
• Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
• Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.

Трехфазные цепи. Как подается напряжение в них

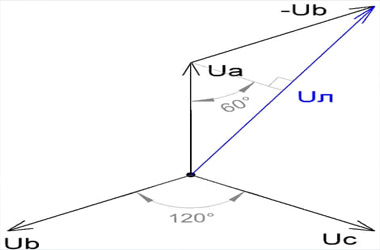

В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:

На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

Чем отличаются между собой

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.

Где используется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.

Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования. К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.

С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.

По каким схемам потребители подключаются к трехфазным электросетям

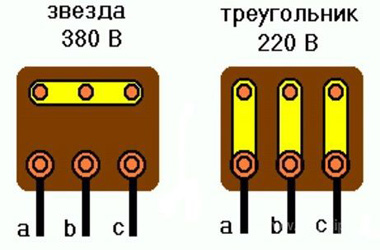

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Плюсы подключения однофазной сети 220B

• Простота монтажа,
• Экономичность в финансовых вложениях,
• Безопасность в использовании напряжения.

Минусы использования однофазной сети 220B

• Ограничения на использование мощностей для конечных потребителей,
• Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

• Экономия финансовых средств в условиях трехфазного потребления энергии,
• Возможность подключения и питания промышленного оборудования,
• Ограничение мощности только по сечению используемого кабеля,
• Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.

Недостатки трехфазной сети 380B

• Дорогое оборудования,
• Напряжение, несущее опасность для жизни человека,
• Наличие ограничений на максимальную мощность при однофазных нагрузках.

Что бы электрическая сеть работала бесперебойно и безопасно, необходимо проводить периодические испытания сертифицированной электролабораторией. Выезд специалиста на Ваш объект — бесплатно!

Что выгоднее для частного дома — три фазы или одна

Обычно сеть состоит из одной фазы, нуля и заземления. Между нулем и фазой — разность потенциалов (напряжение) в 220 В. Эффективная мощность однофазной сети редко превышает 7 кВт: один лишь электрокотел отопления заставит сеть работать с полной нагрузкой.

В трехфазной сети тоже один ноль и одна земля, и между каждой из фаз и нулем — тоже 220 В. А между фазами напряжение уже 380 В.

Трехфазная сеть гарантирует мощность в 15 кВт. Это позволяет гарантированно избежать перегрузок в домашней сети из-за большого количества одновременно включенных в нее электроприборов.

Фазы можно не складывать, а использовать по одной — тогда будет три независимых друг от друга источника напряжения в 220 В. В случае перебоев с электричеством обычно отключается только один фазовый провод. Все, кто на нее подключен, будут ждать электриков, а вы сможете использовать оставшиеся два.

Если трехфазное подключение развести на два рубильника, будет одно подключение на три линии по 220 В для обычных бытовых приборов и отдельная линия в 380 В — для электрокотла и насоса, а также мощного оборудования, например сварочного аппарата.

Разводка электрики в частном доме на независимые друг от друга источники напряжения соответствует самым жестким требованиям пожарной и электрической безопасности.

При использовании трехфазного подключения снижается вероятность перегрузки домашней сети, а сама она становится безопаснее за счет обязательной установки УЗО — устройств защитного отключения, предотвращающих микроутечки тока. Исключается и возможность неправильного электромонтажа: трехфазное подключение либо выполнено по правилам, либо не работает вообще. УЗО и дифференциальные автоматы не позволят взять ноль с одной линии и фазу с другой, как это часто любят делать горе-электрики.

Как дешевле — три фазы или одна

Почти все новые подключения электричества в нашей стране позволяют завести в частный дом как одну, так и три фазы. Выбор делается при подаче заявки на подключение. Есть ли техническая возможность трехфазного подключения, вам скажут в местном филиале энергосетевой компании.

Иногда электрики от сетевой организации при подключении дома к электроснабжению в СНТ настаивают на подключении однофазной сети. Часто они объясняют это тем, что из трех фаз только одна работает как надо, а остальные — так себе. Так быть не должно: если на местный трансформатор приходит полноценное питание (а так обычно и бывает), то и в каждой линии должно быть нормальное напряжение. Слышите: «Да здесь в одной фазе напряжение — ноль»? Обратитесь в электросетевую компанию за восстановлением пустующей фазы.

Георгий Ерахтин

Чаще всего при покупке старого дома или новых построек, где строят точечно, а не в СНТ, на дом выделяют 10 кВт. В этом случае лучше докупить у электроснабжающей организации мощность до 15 кВт. Это недорого, а пользы для частного дома много.

Сложности с подключением трех фаз нет. Если подключаете однофазную сеть, то из общей линии электрики для подключения возьмут один фазовый провод из трех, а также ноль и землю. Если трехфазную — задействованы будут все провода.

Сама трехфазная сеть в большинстве частных домов — это несколько метров пятижильного кабеля, протянутые до котла, электроплиты или в гараж до станка. Кабель этот ненамного дороже трехжильного: разница в цене — около 20%.

Оборудование для трехфазной сети дороже обычного. Наибольшие расходы — это устройство вводного щитка.

Как видим, сборка щитка для трехфазной сети в среднем обойдется в три раза дороже обычного. Но не забудем, что надо учитывать цену не только покупки, но и владения.

Оборудование, рассчитанное на 380 В, является более мощным и производительным, нежели работающее в однофазной сети. Например, электрокотел при напряжении 220 В нагреет воду в 2–3 раза медленнее и потратит на это больше электроэнергии.

А стабильность подключения, мощность сети, комфорт и общая безопасность проводки — бесценны.

Георгий Ерахтин

Если мы говорим о загородном доме, то, конечно, лучший, удобный и современный вариант энергоснабжения частного дома — это трехфазная сеть. Добавлю несколько общих советов для тех, кто на нее решился.

При проектировании систем электроснабжения и создании распределительного щита учитывайте мощности приборов-потребителей и как можно более равномерно разделите их по каждой линии (чтобы не было перекоса: на одной — только чайник, а на второй — и котел, и насос, и прочее).

Предусмотрите в щитовом оборудовании реле контроля фаз или аналогичные устройства, которые позволяют определить потерю питания или сильное снижение напряжения.

Можно также использовать реле управления нагрузкой. Например, если две линии питания из трех перестанут работать, оно перенаправит оставшуюся на электрокотел, чтобы дом и жильцы не замерзли.
