The Arduino Uno is a microcontroller board based on the ATmega328 (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.

The Uno differs from all preceding boards in that it does not use the FTDI USB-to-serial driver chip. Instead, it features the Atmega16U2 ( Atmega8U2 up to version R2) programmed as a USB-to-serial converter.
of the Uno board has a resistor pulling the 8U2 HWB line to ground, making it easier to put into DFU mode.
of the board has the following new features:

• 1.0 pinout: added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, the IOREF that allow the shields to adapt to the voltage provided from the board. In future, shields will be compatible both with the board that use the AVR, which operate with 5V and with the Arduino Due that operate with 3.3V. The second one is a not connected pin, that is reserved for future purposes.
• Stronger RESET circuit.
• Atmega 16U2 replace the 8U2.

«Uno» means one in Italian and is named to mark the upcoming release of Arduino 1.0. The Uno and version 1.0 will be the reference versions of Arduino, moving forward. The Uno is the latest in a series of USB Arduino boards, and the reference model for the Arduino platform; for a comparison with previous versions, see the index of Arduino boards.

Summary

Microcontroller	ATmega328
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limits)	6-20V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	6
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	32 KB ( ATmega328 ) of which 0.5 KB used by bootloader
SRAM	2 KB ( ATmega328 )
EEPROM	1 KB ( ATmega328 )
Clock Speed	16 MHz

Schematic & Reference Design

Note: The Arduino reference design can use an Atmega8, 168, or 328, Current models use an ATmega328 , but an Atmega8 is shown in the schematic for reference. The pin configuration is identical on all three processors.

Power

The Arduino Uno can be powered via the USB connection or with an external power supply. The power source is selected automatically.

External (non-USB) power can come either from an AC-to-DC adapter (wall-wart) or battery. The adapter can be connected by plugging a 2.1mm center-positive plug into the board’s power jack. Leads from a battery can be inserted in the Gnd and Vin pin headers of the POWER connector.

The board can operate on an external supply of 6 to 20 volts. If supplied with less than 7V, however, the 5V pin may supply less than five volts and the board may be unstable. If using more than 12V, the voltage regulator may overheat and damage the board. The recommended range is 7 to 12 volts.

The power pins are as follows:

VIN. The input voltage to the Arduino board when it’s using an external power source (as opposed to 5 volts from the USB connection or other regulated power source). You can supply voltage through this pin, or, if supplying voltage via the power jack, access it through this pin.

Memory

The ATmega328 has 32 KB (with 0.5 KB used for the bootloader). It also has 2 KB of SRAM and 1 KB of EEPROM (which can be read and written with the EEPROM library).

Input and Output

Each of the 14 digital pins on the Uno can be used as an input or output, using pinMode(), digitalWrite(), and digitalRead() functions. They operate at 5 volts. Each pin can provide or receive a maximum of 40 mA and has an internal pull-up resistor (disconnected by default) of 20-50 kOhms. In addition, some pins have specialized functions:

Serial: 0 (RX) and 1 (TX). Used to receive (RX) and transmit (TX) TTL serial data. These pins are connected to the corresponding pins of the ATmega8U2 USB-to-TTL Serial chip.

The Uno has 6 analog inputs, labeled A0 through A5, each of which provide 10 bits of resolution (i.e. 1024 different values). By default they measure from ground to 5 volts, though is it possible to change the upper end of their range using the AREF pin and the analogReference() function. Additionally, some pins have specialized functionality:

• TWI: A4 or SDA pin and A5 or SCL pin. Support TWI communication using the Wire library.

There are a couple of other pins on the board:

AREF. Reference voltage for the analog inputs. Used with analogReference().

See also the mapping between Arduino pins and ATmega328 ports. The mapping for the Atmega8, 168, and 328 is identical.

Communication

The Arduino Uno has a number of facilities for communicating with a computer, another Arduino, or other microcontrollers. The ATmega328 provides UART TTL (5V) serial communication, which is available on digital pins 0 (RX) and 1 (TX). An ATmega16U2 on the board channels this serial communication over USB and appears as a virtual com port to software on the computer. The ’16U2 firmware uses the standard USB COM drivers, and no external driver is needed. However, on Windows, a .inf file is required. The Arduino software includes a serial monitor which allows simple textual data to be sent to and from the Arduino board. The RX and TX LEDs on the board will flash when data is being transmitted via the USB-to-serial chip and USB connection to the computer (but not for serial communication on pins 0 and 1).

A SoftwareSerial library allows for serial communication on any of the Uno’s digital pins.

The ATmega328 also supports I2C (TWI) and SPI communication. The Arduino software includes a Wire library to simplify use of the I2C bus; see the documentation for details. For SPI communication, use the SPI library.

Programming

The Arduino Uno can be programmed with the Arduino software (download). Select «Arduino Uno from the Tools > Board menu (according to the microcontroller on your board). For details, see the reference and tutorials.

The ATmega328 on the Arduino Uno comes preburned with a bootloader that allows you to upload new code to it without the use of an external hardware programmer. It communicates using the original STK500 protocol (reference, C header files).

You can also bypass the bootloader and program the microcontroller through the ICSP (In-Circuit Serial Programming) header; see these instructions for details.

The ATmega16U2 (or 8U2 in the rev1 and rev2 boards) firmware source code is available . The ATmega16U2 /8U2 is loaded with a DFU bootloader, which can be activated by:

• On Rev1 boards: connecting the solder jumper on the back of the board (near the map of Italy) and then resetting the 8U2.
• On Rev2 or later boards: there is a resistor that pulling the 8U2/16U2 HWB line to ground, making it easier to put into DFU mode.

You can then use Atmel’s FLIP software (Windows) or the DFU programmer (Mac OS X and Linux) to load a new firmware. Or you can use the ISP header with an external programmer (overwriting the DFU bootloader). See this user-contributed tutorial for more information.

Automatic (Software) Reset

Rather than requiring a physical press of the reset button before an upload, the Arduino Uno is designed in a way that allows it to be reset by software running on a connected computer. One of the hardware flow control lines (DTR) of the ATmega8U2 /16U2 is connected to the reset line of the ATmega328 via a 100 nanofarad capacitor. When this line is asserted (taken low), the reset line drops long enough to reset the chip. The Arduino software uses this capability to allow you to upload code by simply pressing the upload button in the Arduino environment. This means that the bootloader can have a shorter timeout, as the lowering of DTR can be well-coordinated with the start of the upload.

This setup has other implications. When the Uno is connected to either a computer running Mac OS X or Linux, it resets each time a connection is made to it from software (via USB). For the following half-second or so, the bootloader is running on the Uno. While it is programmed to ignore malformed data (i.e. anything besides an upload of new code), it will intercept the first few bytes of data sent to the board after a connection is opened. If a sketch running on the board receives one-time configuration or other data when it first starts, make sure that the software with which it communicates waits a second after opening the connection and before sending this data.

The Uno contains a trace that can be cut to disable the auto-reset. The pads on either side of the trace can be soldered together to re-enable it. It’s labeled «RESET-EN». You may also be able to disable the auto-reset by connecting a 110 ohm resistor from 5V to the reset line; see this forum thread for details.

USB Overcurrent Protection

The Arduino Uno has a resettable polyfuse that protects your computer’s USB ports from shorts and overcurrent. Although most computers provide their own internal protection, the fuse provides an extra layer of protection. If more than 500 mA is applied to the USB port, the fuse will automatically break the connection until the short or overload is removed.

Physical Characteristics

The maximum length and width of the Uno PCB are 2.7 and 2.1 inches respectively, with the USB connector and power jack extending beyond the former dimension. Four screw holes allow the board to be attached to a surface or case. Note that the distance between digital pins 7 and 8 is 160 mil (0.16″), not an even multiple of the 100 mil spacing of the other pins.

Arduino.ru

Микроконтроллеры Atmega, используемые в Arduino, содержат шестиканальный аналого-цифровой преобразователь (АЦП). Разрешение преобразователя составляет 10 бит, что позволяет на выходе получать значения от 0 до 1023. Основным применением аналоговых входов большинства платформ Arduino является чтение аналоговых датчиком, но в тоже время они имеют функциональность вводов/выводов широкого применения (GPIO) (то же, что и цифровые порты ввода/вывода 0 — 13).

Таким образом, при необходимости применения дополнительных портов ввода/вывода имеется возможность сконфигурировать неиспользуемые аналоговые входы.

Цоколевка

Выводы Arduino, соответствующие аналоговым входам, имеют номера от 14 до 19. Это относится только к выводам Arduino, а не к физическим номерам выводов микроконтроллера Atmega. Аналоговые входы могут использоваться как цифровые выводы портов ввода/вывода. Например, код программы для установки вывода 0 аналогового входа на порт вывода со значением HIGH:

pinMode(14, OUTPUT);
digitalWrite(14, HIGH);

Подтягивающие резисторы

Выводы аналоговые входов имеют подтягивающие резисторы работающие как на цифровых выводах. Включение резисторов производится командой

digitalWrite(14, HIGH); // включить резистор на выводе аналогового входа 0

пока вывод работает как порт ввода.

Подключение резистора повлияет на величину сообщаемую функцией analogRead() при использовании некоторых датчиков. Большинство пользователей использует подтягивающий резистор при применении вывода аналогового входа в его цифровом режиме.

Подробности и предостережения

Для вывода, работавшего ранее как цифровой порт вывода, команда analogRead будет работать некорректно. В этом случае рекомендуется сконфигурировать его как аналоговый вход. Аналогично, если вывод работал как цифровой порт вывода со значением HIGH, то обратная установка на ввод подключит подтягивающий резистор.

Руководство на микроконтроллер Atmega не рекомендует производить быстрое переключение между аналоговыми входами для их чтения. Это может вызвать наложение сигналов и внести искажения в аналоговую систему. Однако после работы аналогового входа в цифровом режиме может потребоваться настроить паузу между чтением функцией analogRead() других входов.

Arduino Nano: распиновка, схема подключения и программирование

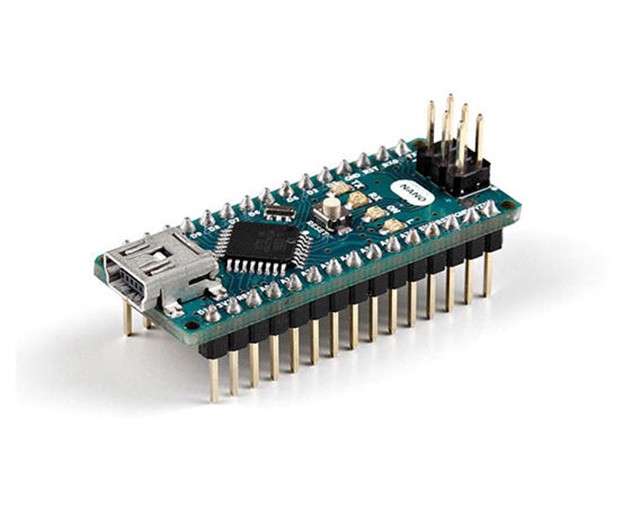

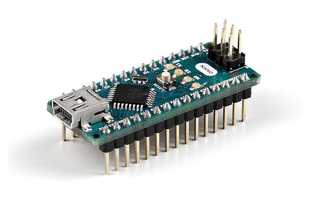

Плата Arduino Nano — аналог флагманской Uno в миниатюрном размере. На ней предусмотрено всё необходимое для удобной работы с микроконтроллером: 14 цифровых входов/выходов (6 из них могут использоваться в качестве ШИМ-выходов), 6 аналоговых входов, кварцевый резонатор на 16 МГц, разъём Mini-USB, разъём питания, разъём для внутрисхемного программирования (ICSP) и кнопка сброса.

Видеообзор

Подключение и настройка

Для запуска платформы скачайте и установите на компьютер интегрированную среду разработки Arduino IDE.

При выборе платформы выбирайте Arduino Nano.

Если всё получилось — можете смело переходить к экспериментам.

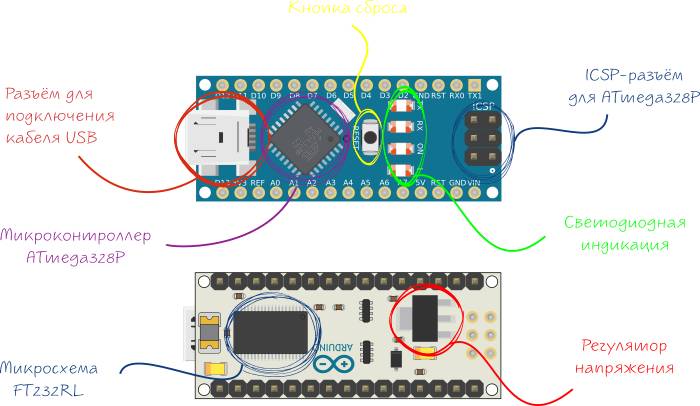

Элементы платы

Микроконтроллер ATmega328P

Сердцем платформы Arduino Nano является 8-битный микроконтроллер семейства AVR — ATmega328P с тактовой частотой 16 МГц. Контроллер предоставляет 32 КБ Flash-памяти для хранения прошивки, 2 КБ оперативной памяти SRAM и 1 КБ энергонезависимой памяти EEPROM для хранения данных.

Микросхема FT232R

Микросхема FTDI FT232R обеспечивает связь микроконтроллера ATmega328P с USB-портом компьютера. При подключении к компьютеру Nano определяется как виртуальный COM-порт.

USB-UART преобразователь общается с микроконтроллером ATmega328P по интерфейсу UART через пины 0(RX) и 1(TX) . Рекомендуем не использовать эти контакты в своём проекте.

Светодиодная индикация

Имя светодиода	Назначение
RX и TX	Мигают при обмене данными между Arduino Nano и ПК.
L	Пользовательский светодиод подключённый к 13 пину микроконтроллера. При высоком уровне светодиод включается, при низком – выключается.
ON	Наличие питания на Arduino Nano.

Разъём Mini-USB

Разъём Mini-USB предназначен для прошивки платформы с помощью компьютера.

Регулятор напряжения 5 В

Линейный понижающий регулятор напряжения LM1117MPX-5.0 с выходом 5 вольт обеспечивает питание микроконтроллера ATmega328P и другой логики платформы. Максимальный выходной ток составляет 800 мА.

ICSP-разъём для ATmega328

ICSP-разъём предназначен для загрузки прошивки в микроконтроллер ATmega328 через программатор.

Также через контакты ICSP Nano общается с платами расширения по интерфейсу SPI.

Аналоговые выводы

На плате UNO есть шесть выводов, которые подписаны от A0 до A5 (у других плат может быть другое число выводов). Они работают с напряжением от 0 до 5V. Благодаря встроенному АЦП (аналого-цифровой преобразователь), данные входы могут считывать напряжение подаваемое на них. Микроконтроллеры Atmega328, используемые в Arduino UNO, содержат шестиканальный АЦП, разрешение которого составляет 10 бит. Это позволяет на выходе получать значения от 0 до 1023 (всего 1024 градации).

Для чтения показания напряжения есть встроенный метод analogRead(), возвращающий значение от 0 до 1023. Значение 0 относится к 0V, а 1023 к 5V. Таким образом, если мы хотим конвертировать значение от 0 до 5, то нужно произвести деление 1023/5 = 204.6

Имеется также функция analogReference(type)​. Она задаёт опорное напряжение, относительно которого происходят аналоговые измерения. В проектах для новичков она не используется, поэтому не будем обращать на неё внимания.

Кроме того, аналоговые выходы могут работать как цифровые и обозначаются как 14, 15, 16, 17, 18, 19 вместо A0..A5.

И, наоборот, цифровые порты с символом тильды

(3, 5, 6, 9, 10, 11) могут работать как аналоговые выходы, используя ШИМ.

Аналоговые выводы, в отличие от цифровых, не нужно объявлять как вход или выход в начале программы.

Изучим простой пример с одним проводом и аналоговым выводом. Соединим проводом порты A0 и 3.3V. Напишем скетч.

Откройте окно Serial Monitor и наблюдайте за показаниями. Должны выводиться числа, близкие к значению 3.3: 3.1, 3.2, 3.3. Если, не закрывая программу, вытащить конец провода из порта 3.3V и вставить в порт 5V, то показания изменятся, а на экране появятся числа 5.0. Если перекинуть конец провода на GND, то увидим значения 0.

Таким образом мы видим, что можем получать значения напряжения из аналоговых портов.

Вольтметр

Если мы можем снимать значения из аналоговых портов, то можем использовать микроконтроллер как вольтметр. Достаточно вставить провода в выводы GND и A0 и соединить их с контактами на батарее (минус и плюс соответственно). Вообще такой способ не является суперточным. Хотя он и показывал правдоподобные результаты на пальчиковой батарее 1.5 В и «Кроне» на 9 В, но также показывал результаты, когда провода вообще ни к чему не были присоединены. Но для общего развития оставлю.

Код очень простой. При инициализации устанавливаем нужную скорость связи: Serial.begin(9600);. Далее в цикле мы постоянно считываем данные, поступающие с потенциометра при помощи метода analogRead(). Так как значения будут находиться в диапазоне от 0 до 1023, мы можем использовать тип int для переменной sensorValue.

Полученный результат будем выводить в окно последовательного монитора.

Проверка (Serial Monitor)

Запустите программу, а также откройте окно последовательного монитора. Вращая регулятором потенциометра, вы можете наблюдать, как в окне будут меняться значения от 0 до 1023.

Пример интересен своей универсальностью. Потенциометр является ручным делителем напряжения. Существуют другие детали, которые выполняют такую же работу. Например, фоторезистор меняет напряжение в зависимости от освещённости. Также напряжение может меняться от нажатия, от температуры и т.д. При этом нам не нужно менять программу, просто одну деталь меняем на другую и код будет выполняться. Единственное различие будет в выводимых результатах — каждый делитель напряжения имеет свои характеристики и, соответственно, будет давать свои показания.

Проверка (Serial Plotter)

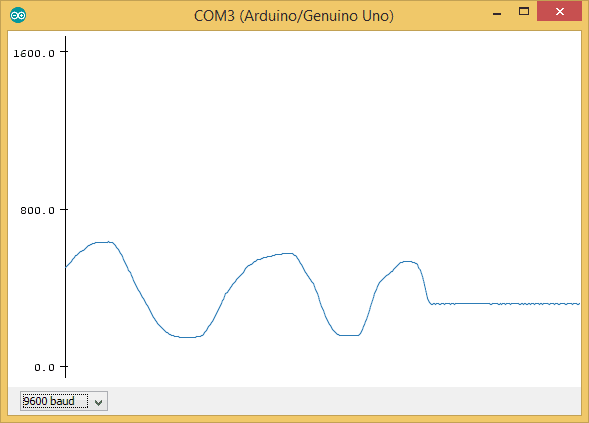

Начиная с версии Arduino IDE 1.6.6, в настройках появился новый инструмент Plotter (Tools | Serial Plotter), позволяющий выводить простенький график. Обратите внимание, что он не может работать одновременно с последовательным монитором, который следует закрыть.

Вращая ручку потенциометра, можем наблюдать изменение графика.

01.Basics | ReadAnalogVoltage (Напряжение аналоговых выводов через потенциометр)

Рассмотрим урок ReadAnalogVoltage из меню File | Examples | 01.Basics. Он практически идентичен примеру AnalogReadSerial, только мы будем конвертировать значения от аналогового вывода (0. 1023) в значения напряжения (0. 5). Для примера нам понадобится потенциометр. Цель урока — плавно изменять напряжение и подавать его на аналоговый вывод, чтобы получить текущее значение напряжения.

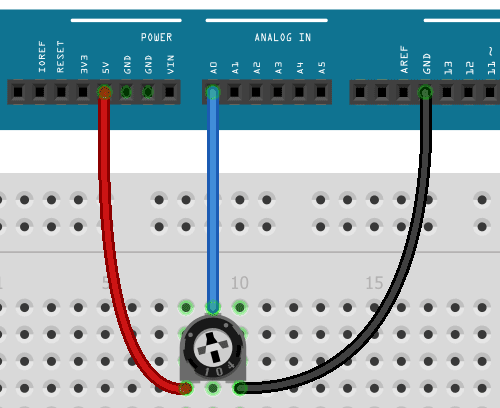

Схема прежняя, ничего не меняем. Соединяем парные ножки с выводами на плате 5V и GND. Среднюю ножку необходимо соединить с аналоговым выводом на плате, помеченную как A0.

Схема готова. Вращая регулятором потенциометра, мы можем менять сопротивление от 5 Вольт до 0. Arduino позволяет считывать текущее напряжение, которое подаётся на среднюю ножку при помощи аналогового вывода. Результаты могут колебаться от 0 до 1023.

Если сравнить два примера, то разница в одной строке float voltage = sensorValue * (5.0 / 1023.0);. В цикле считываем данные, поступающие с потенциометра при помощи метода analogRead(). Так как значения будут находиться в диапазоне от 0 до 1023, мы можем использовать тип int для переменной sensorValue. Используем элементарную математику и делим результат на коэффициент.

Полученный результат будем выводить в окно последовательного монитора.

Запустите программу, а также откройте окно последовательного монитора. Вращая регулятором потенциометра, вы можете наблюдать, как в окне будут меняться значения от 0.00 до 5.00.

Светодиод с плавной регулировкой

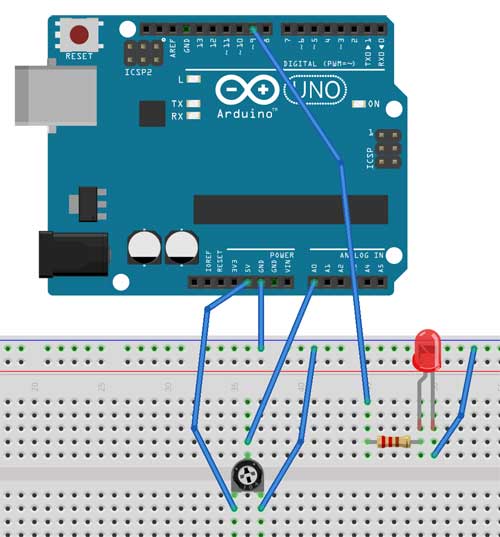

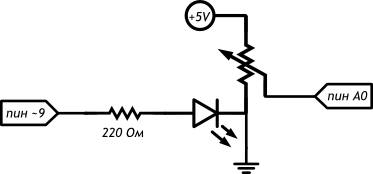

Усложним конструкцию, добавив светодиод. Первую часть схему можно было не трогать. Но для экономии в предыдущем примере я соединил ножку потенциометра сразу с портом GND. На этот раз сделаем соединение из двух проводов. Это необходимо, чтобы светодиод тоже мог соединиться с заземлением. Поэтому финальный макет будет следующим.

Практически все инструкции вам знакомы. Тут нужно уяснить момент, что яркость светодиода управляется нашим кодом, а не подачей напряжения через потенциометр. Мы считываем показания потенциометра, как в первом варианте и переводим получаемые значения в диапазон от 0 до 255. Затем воспроизводим старый пример с плавной регулировкой светодиода и подаём ему нужные значения. Теперь при вращении ручки потенциометра мы одновременно управляем степенью накала светодиода. Напомню, что светодиод следует подключить к портам с тильдой, например,

03.Analog: AnalogInput

Небольшая модификация примера с миганием светодиода. Частота мигания будет зависеть от показаний потенциометра. Можно использовать встроенный светодиод или установить свой. Общая схема остаётся как у первого примера.

Получая показания от потенциометра в интервале 0-1023 мы регулируем задержку между миганием светодиода в интервале от 0 до 1.023 секунд.

03.Analog: AnalogInOutSerial

Считываем данные с потенциометра и распределяем их в интервале от 0 до 255 с помощью функции map(). Данный интервал удобно использовать для выводов с PWM (ШИМ). Применим получаемые значения для управления яркостью светодиода, а также будем выводить информацию в Serial Monitor.

05.Control: IfStatementConditional

В примере File | Examples | 05.Control | IfStatementConditional рассматривается случай, когда показания достигают определённой величины. При достижении заданного порога включается светодиод. Урок знакомит новичка с оператором условия if (Если).

Схема без изменений (см. рисунки выше). Среднюю ножку потенциометра соединяем с аналоговым выводом A0, остальные две ножки соединяем с питанием 5В и землёй. При желании установите внешний светодиод на цифровой вывод 13 (можно обойтись встроенным светодиодом).
