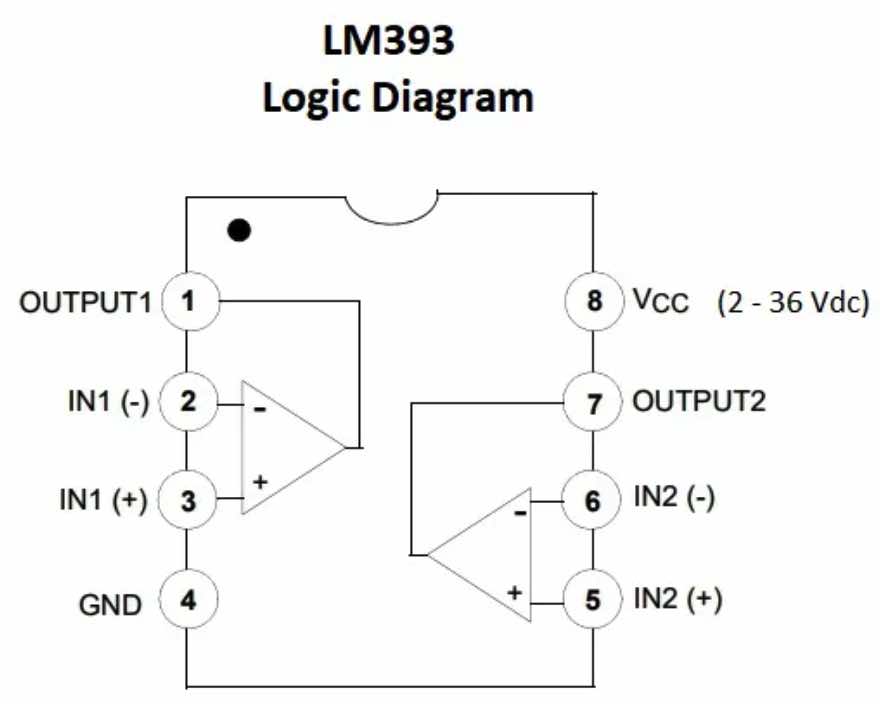

The LM393 series are dual independent precision voltage comparators capable of single or split supply operation. These devices are designed to permit a common mode range−to−ground level with single supply operation. Input offset voltage specifications as low as 2.0 mV make this device an excellent selection for many applications in consumer, automotive, and industrial electronics.

Features
1. Wide Single−Supply Range: 2.0 Vdc to 36 Vdc
2. Split−Supply Range: ±1.0 Vdc to ±18 Vdc
3. Very Low Current Drain Independent of Supply Voltage: 0.4 mA
4. Low Input Bias Current: 25 nA
5. Low Input Offset Current: 5.0 nA
6.Low Input Offset Voltage: 5.0 mV (max) LM293/393

Lm293 схема включения как работает

В прошлой части статьи мы ознакомились со схемой усилителя тока и описали его работу. Если внимательней рассмотреть такой двухтактный усилитель тока, то можно заметить, что его выход оказывается как бы подключён то к плюсу источника питания, то к минусу, в зависимости от уровня входного напряжения. То есть усилитель тока работает как переключатель, как электронный ключ! В таком случае так и говорят: «усилитель работает в ключевом режиме».

Теперь, чтобы легче понять логику работы L293, заменим её внутреннюю схему на условные блоки в виде электронных ключей или переключателей (Анимация 1-а). Если на таком ключе управляющий сигнал имеет низкий уровень напряжения ( «0» ), то ключ находятся в одном положении, а если высокий уровень ( «1» ) — то в другом положении.
Внутри микросхемы управляющие сигналы таких электронных ключей соединены определённым образом между собой или выведены наружу к ножкам микросхемы. А чтобы электронный ключ находился в каком то определённом положении, его управляющий электрод может быть притянут к GND (Анимация 1-б) или подтянут к напряжению питания Vs (Анимация 1-в). Резистор в таком случае имеет сопротивление в несколько десятков килоОм и расположен внутри самой микросхемы.
Соединив два электронных ключа (переключатель и замыкатель) как показано на анимации 2, получим часть внутренней схемы L293. На этой анимации показана зависимость состояния ротора мотора от входных сигналов INPUT и ENABLE:

Поняв принцип построения схем на основе электронных ключей, будет нетрудно разобраться и в схеме на рис. 1. Там изображена внутренняя структура L293 с использованием блоков электронных ключей. Такое упрощение позволяет легче понять взаимосвязи сигналов. Следует напомнить, что в нашем случае все управляющие ножки L293 подтянуты через внутренние резисторы к Vss, то есть к плюсу питания логической части микросхемы.

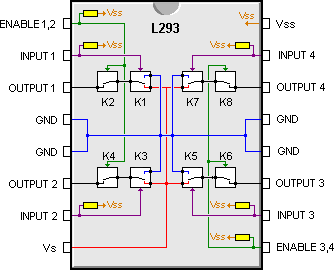

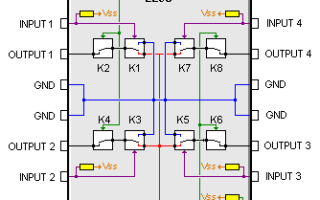

Рис. 1. Структура L293 на электронных ключах.

Для примера проследим цепь от входа «INPUT2» до выхода «OUTPUT2».
До тех пор, пока на ножке INPUT2 присутствует сигнал высокого уровня, электронный ключ К3 будет находиться в указанном на схеме положении. В таком положении К3 может пропускать через себя ток «силового» источника Vs. Этот ток будет течь и через замкнутый ключ К4, но только если на ножке ENABLE1,2 будет высокий уровень. Таким образом ножка микросхемы OUTPUT2 оказывается как бы подключённой к положительному полюсу питания Vs. Если теперь на вход INPUT2 подать низкий уровень, то ключ К3 переключится в противоположное положение и ножка OUTPUT2 через ключи К4 и К3 окажется замкнутой на GND. По схеме нетрудно проследить, что при подаче низкого уровня напряжения на ножку ENABLE1,2 то оба ключа К2 и К4 одновременно перейдут в разомкнутое состояние. При разомкнутых ключах К2 и К4 выходные ножки OUTPUT1 и OUTPUT2 будут отключены от всей схемы, то есть будут «висеть в воздухе» и не зависеть от сигналов на ножках INPUT1 и/или INPUT2.
Аналогично устроены и остальные каналы усилителей тока микросхемы L293. Но нужно помнить, что управление всех четырёх усилителей тока разделено попарно ножками ENABLE1,2 и ENABLE3,4.

Почти так устроены все представители семейства микросхем L293. Отличия могут быть в корпусном исполнении, электрических характеристиках, наличием дополнительных ножек или внутренних элементов (защитных диодов).
Вот краткий перечень типов L293 с указанием основных отличий:

L293B — не имеет встроенных защитных диодов, максимальный ток равен 1000 мА
L293D — имеет встроенные защитные диоды, но максимальный ток равен 600 мА
L293E — не имеет встроенных защитных диодов, но имеются отдельные выводы SENSE
L293DWP — устаревший тип в 28-ми выводном корпусе

Как видите, об отличиях L293 можно судить непосредственно по буквенному индексу в обозначении. А более точно можно прочесть в даташите на конкретную микросхему. И всегда лучше брать даташит именно фирмы-производителя имеющейся L293, для этого можно свериться с логотипом фирмы на корпусе микросхемы (изображения логотипов).

Все представители L293 имеют так называемую «тепловую защиту». Если температура корпуса микросхемы превышает границу около 70°C, то эта защита отключает все выходные ножки OUTPUT1 .. OUTPUT4, тем самым предотвращая дальнейший нагрев в случае перегрузки. Но помните, от короткого замыкания ножек OUTPUT1 — OUTPUT4 на GND или Vs она не спасает!

Кстати, отечественная электропромышленность (например НТЦ СИТ в Брянске) тоже выпускает аналоги микросхем L293, так KP1128KT3 является аналогом L293B, а KP1128KT4 — аналогом L293D. Причём отечественные аналоги могут быть несколько дешевле зарубежных, не уступая им по электрическим параметрам.

Эксперименты с мотором.

Коллекторный моторчик постоянного тока — наиболее увлекательный в экспериментах тип нагрузки, ведь моторчик изменяет направление вращения при изменении полярности проходящего тока! Поэтому и далее мы будем использовать моторчики для объяснений.

Рис. 2. Мотор на GND.

Если моторчик подпаять одним выводом к одному полюсу питания, например к минусу — GND (Рис. 2), то для вращения ему ещё потребуется «плюс» питания. Именно этот второй вывод моторчика мы будем включать и выключать с помощью одного из усилителей тока из микросхемы L293. Тогда что бы вал моторчика начал вращаться, на вход усилителя необходимо подать высокий уровень напряжения, «1». Не забываем при этом подать разрешающий сигнал на соответствующий вход ENABLE (тут не показан).

Рис. 3. Мотор на Vs.

Теперь подключим моторчик одним выводом к плюсу питания, а вторым к выводу OUTPUT (Рис. 3). Теперь для вращения моторчика второй вывод необходимо включать на «минус». Это включение мы будем производить подачей низкого уровня напряжения «0» на вход INPUT. И опять не забываем подать «1» на нужный вход ENABLE.

Внимательно посмотрим на оба рисунка 2 и 3: для вращения моторчика в одном случае нам необходимо подать высокий уровень («1»), в другом случае — низкий уровень («0»). То есть независимо от исходного сигнала мы можем решить, в каком случае включать мотор.

В этих двух схемах моторчик будет крутиться только в одну сторону. А как же нам заставить его вращаться то в одну, то в другую сторону, ведь для этого нужно менять его выводы местами?!
В таких случаях применяют мостовую схему включения драйверов:

Рис. 4. Мостовая схема включения.

Почему такая схема называется мостовой — видно из картинки (Рис. 4), моторчик включён между двумя выходами двух драйверов, как между берегами рек. Для такой схемы есть более распространённый термин — «Н-мост».
Включив моторчик по такой схеме, можно управлять направлением его вращения, подавая разные комбинации на входы INPUT1 и INPUT2.
Теперь вспомним, что выходы OUTPUT1 и OUTPUT2 могут быть полностью отключены подачей сигнала «0» на вход ENABLE1,2. Значит ножкой ENABLE1,2, можно просто включать и выключать моторчик, независимо от сигналов на ножках INPUT1 и INPUT2. А если включать и выключать очень быстро, то моторчик будет вращаться с разной скоростью, в зависимости от времени «включено» и «выключено». Так мы получим управление скоростью вращения моторчика: подавая ШИМ-сигнал на ножку ENABLE1,2. А такой ШИМ-сигнал можно формировать, например, с помощью микроконтроллера.

На рис. 5 изображена схема подключения двух моторов к L293D, которая позволяет задавать не только направление вращения моторов (то есть возможность «реверса»), но и управлять их скоростью вращения с помощью ШИМ.

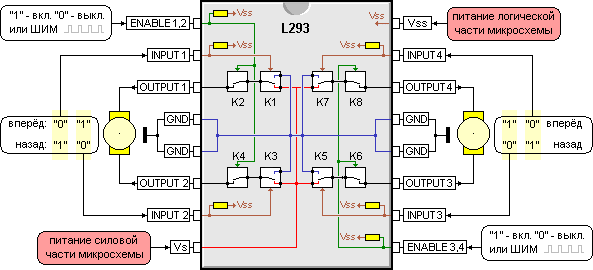

Рис. 5. Полнофункциональное управление двумя моторами (направление и скорость).

Используя схему по рис. 5 можно управлять и шаговым мотором. Для этого на место моторчиков подключаются две обмотки шагового мотора. Подавая соответствующие сигналы на ножки INPUT1, INPUT2, INPUT3, INPUT4 заставляют вращаться ротор шаговика.

L293 = Драйвер. Электрические характеристики L293.

Открыв даташит на микросхему L293 в первых же строках можно встретить название «драйвер» (в даташитах отечественных микросхем применяется слово «коммутатор»).

Драйвер (электронное устройство) — электрическая схема, формирующая электрический сигнал с определёнными параметрами (ток, напряжение). Например: драйвер мотора, светодиодный драйвер, драйвер интерфейса.

Обычно говорят, что L293 — это «драйвер моторов», но это не совсем точно. Микросхема L293 может использоваться и с любым другим потребителями: реле, электромагнитами, мощными светодиодами, лампами, или даже как предусилительное устройство для более мощных транзисторов. То есть L293 — это «универсальный драйвер», а что к ней подключить зависит от фантазии мастера.

Не смотря на то, что все электрические параметры микросхемы L293 описаны в даташитах, приведём основные из них ещё раз и с небольшими пояснениями.

Первым делом опишем напряжения питания, подаваемое на ножки Vs и Vss.
Напряжение на ножке Vss используется для питания внутренней логики микросхемы L293. Этим напряжением питаются все усилители тока, логические элементы и блок термозащиты микросхемы L293. Напряжение Vss может находиться в пределах от 4,5 до 7 Вольт (см. Рис 6). Нужно при этом помнить, что сигналы на всех управляющих ножках (INPUT, ENABLE) не должны превышать напряжения питания логической части Vss!

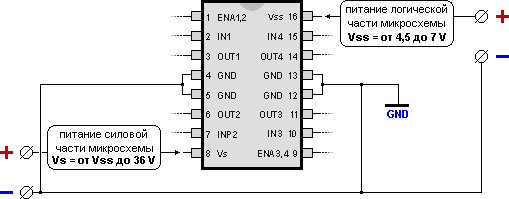

Рис. 6. Схема подачи питания к L293.

На ножку Vs подаётся питание, которое будет подводиться к подключённой нагрузке, это так называемое «силовое», или «тяговое» питание. Уровень этого напряжения Vs всегда всегда должен быть больше или равен напряжению Vss: Vs >= Vss , то есть нельзя допускать, что бы «силовое» напряжение было меньше чем «логическое»!
Подача питания на выводы Vs и Vss может осуществляться и от одного источника. В этом случае питание будет общее для логической части и силовой.
Ток потребления нагрузки от любого выхода (OUTPUT1 — OUTPUT4) может быть максимум 600 миллиампер. Допускается импульсный ток в 1 Ампер на длительность не более 100 микросекунд и паузой между импульсами 200 мкс.

Рис. 7. PDIP-корпус.

Очень часто забывают учитывать максимальную рассеиваемую мощность микросхем. Напомним, допустимая рассеиваемая мощность L293 в корпусе PDIP-16 (рис. 7) — около 2 Ватт. То есть уже на стадии проектирования конструкции с L293 необходимо следить, что бы общая мощность, потребляемая подключённой нагрузкой, не превышала двух Ватт! Общая потребляемая мощность описывается формулой:

Подставив в эту формулу напряжение питания силовой части (Vs) и токи подключённых нагрузок к каждому выходу, то получим формулу для вычисления общей мощности:

Превышение общей мощности даже немного выше 2-ух Ватт ведёт к перегреву L293! Для лучшего охлаждения микросхемы иногда используют небольшой радиатор, прикреплённый к корпусу микросхемы. Так же небольшим радиатором может служить полоска медной фольги печатной платы. Но эти меры позволяют лишь незначительно разгрузить температурный режим микросхемы. Иногда для увеличения мощности включают две L293 параллельно. В любом случае, если расчётная мощность превышает 3 Ватта, то лучше выбрать другую микросхему драйвера, например L298.

Lm293 схема включения как работает

The LM393 series are dual independent precision voltage comparators capable of single or split supply operation. These devices are designed to permit a common mode range−to−ground level with single supply operation. Input offset voltage specifications as low as 2.0 mV make this device an excellent selection for many applications in consumer, automotive, and industrial electronics.

Features
1. Wide Single−Supply Range: 2.0 Vdc to 36 Vdc
2. Split−Supply Range: ±1.0 Vdc to ±18 Vdc
3. Very Low Current Drain Independent of Supply Voltage: 0.4 mA
4. Low Input Bias Current: 25 nA
5. Low Input Offset Current: 5.0 nA
6.Low Input Offset Voltage: 5.0 mV (max) LM293/393

УПРАВЛЕНИЕ ДВИГАТЕЛЯМИ НА LM293D

В данной статье микросхема LM293d является управляющим элементом, модулем управляющим двумя двигателями. Мощность с которой она может справиться до 1А. Отличие микросхемы с индексом L293D, от L293B — присутствие в первой защитных диодов, уже в самой микросхеме. Часто, эти микросхемы , по большому счёту применяется вместе с платой Arduino, но также может использоваться отдельно, а датчиками управления могут быть обычные микропереключатели, или фотодиоды.

Перемычками J1 и J2 осуществляется переключение режимов работы двигателей, с изменением контроля скорости, если подать высокий потенциал на входы микросхемы LM293, на 1 и 9, то регулировка скорости осуществляться не будет, т.е на моторы будет сразу подаваться максимальная мощность.

Принципиальная схема модуля управления двигателями на микросхеме LM293B

На каждый двигатель можно припаять фильтрующий конденсатор 100нФ, для защиты от помех.

Детали для двух схем одинаковые, за исключение диодов, LM293D — они не нужны:

Принципиальная схема модуля управления двигателем на LM293D

Микросхема LM293 D (B*).

Конденсаторы C1, C2 — 10 нФ.

Диоды D1-D8 — 1A1 (КД226)*

Светодиод D9 — L934GB (можно использовать любой имеющийся)

Схему motor shield для arduino, безовсякого труда можно собрать на макетной плате из текстолита.

DataSheet

Техническая документация к электронным компонентам на русском языке.

LM393 — Cдвоенный компаратор

Микросхемы серий: LM193, LM293, LM293A, LM393, LM393A, LM2903, LM2903V

1 Особенности

• Одно или двух полярное питание
• Широкий диапазон питающего напряжения

— Максимальные значения от 2 В до 36 В

— Прошли испытания напряжением до 30 В: без буквы «V» в маркировке

— Прошли испытания напряжением до 32 В: с буквой «V» в маркировке

• Небольшой потребляемый ток, не зависящий от напряжения питания 0.4 мА
• Низкий входной ток смещения: 25 нА
• Низкий входной ток смещения нуля: 3 нА
• Низкое входное напряжение смещения нуля: 2 мВ
• Диапазон синфазного входного напряжения включает землю
• Диапазон дифференциального входного напряжения равен максимуму напряжения питания
• Низкое выходное напряжение насыщения
• Выход совместим с ТТЛ, МОП и КМОП логикой

2 Применение

• Датчики химических веществ или газов
• Настольные ПК
• Управление двигателями
• Весы

3 Описание

Микросхемы данных серий состоят из двух независимых компараторов напряжения, которые могут работать от однополярного источника питания. Работа от двуполярного источника также возможна при условии, что разница между двумя полюсами питания от 2 В до 36 В , и V_cc не менее, чем на 1,5 В более положительно , чем входное синфазное напряжение . Потребляемый ток не зависит от напряжения питания . К в ыходам могут быть подключены другие выходы с открытым коллектором для получения схемы логического «И» . Микросхема LM193 может работать при температурах от -55 ° C до 125 °С. LM293 и LM293A от -25 ° C до 85°C. LM393 и LM393A от 0 ° C до 70°C. LM2903 от -40 ° C до 125 ° С.

LM393: схема включения, аналоги компаратора и datasheet

Микросхема lm393 является удвоенным дифференцированным компаратором от производителя Texas Instruments. У прибора — цельный корпус из пластика. Внутри него расположены 2 операционных усилителя lm393, которые никак не связаны друг с другом. Их основная задача — сравнивать друг с другом все аналоговые сигналы, которые поступают на их входы.

Итогом работы этих элементов является возникновение выходного напряжения, либо, наоборот, его нулевое значение.

Данная статья представляет собой обзор микросхемы, ее технических характеристик, схемы включения lm393 и ее работы на примере обычной настольной лампы.

Компараторы lm393

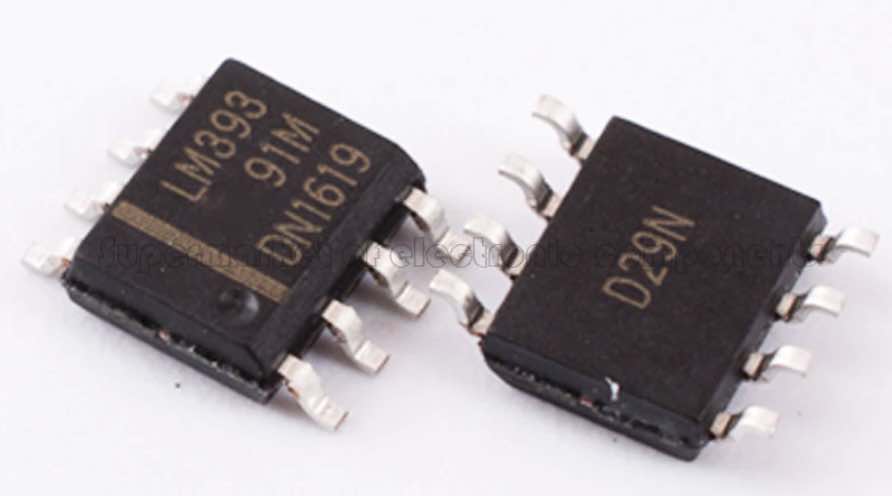

Изготавливаются в корпусах для поверхностной установки на плату в SO-8. Эта деталь маркируется следующим образом: lm393. Прайс-листы содержат наименование устройства с такими буквами в конце: DR, D.

По данным lm393 datasheet, микросхема может работать и от одинарного, и от двойного источника электропитания. Компаратор включается и начинает функционировать, как только стабильное напряжение подается на его контакты (Gnd и VCC). Сигналы, которые необходимо сравнить, поступают на усилители, оснащенные 3 контактами. Каждый из них обладает двумя входами и одним выходом.

Наибольшие допустимые характеристики lm393

Наибольшие показатели главных величин — таковы:

1. Разброс питающего напряжения — от 0,3 до 36 Вольт.
2. Ток выхода — 20 миллиампер.
3. Диапазон температуры хранения — от -65 до 150 градусов Цельсия.
4. Период задержки — 300 наносекунд.

Но само существование приведенных максимальных параметров не говорит о том, что они допускаются при обычном режиме использования модуля lm393. Небольшие перепады не причиняют вреда устройству, но если хотя бы один из параметров будет серьёзно превышен, прибор не будет правильно работать.

На схеме lm393 — недопустимо выходное короткое замыкание, поскольку от него прибор перегревается и разрушается. В lm393 datasheet на русском содержится ряд рекомендаций. В частности, подключение lm393 к электропитанию с напряжению 30 В, — не желательно. Дело в том, что при нем установленное напряжение сдвига 5мВ уже не достигается.

Чтобы lm393 работала стабильно, должна соблюдаться рабочая температура в диапазоне 0-70 градусов, перегрева быть не должно.

Наибольшая рассеиваемая мощность прибора ограничивается температурным корпусным сопротивлением.

lm393: аналоги

Новым прибором со схожими и усовершенствованными (в области температуры) характеристиками является двойной компаратор lm2903B.

Прибор есть во многих магазинах, правда, цена его значительно выше, чем lm393. Его средняя цена в точках продажи радиодеталей составляет около 90 рублей. Иногда устройство заменяют другими компараторами, например, lm2903, lm293. У них — немного меньшее напряжение и сила тока потребления, а вот другие параметры — почти такие же. Этим и объясняется указание наибольших технических показателей в единственном даташит.

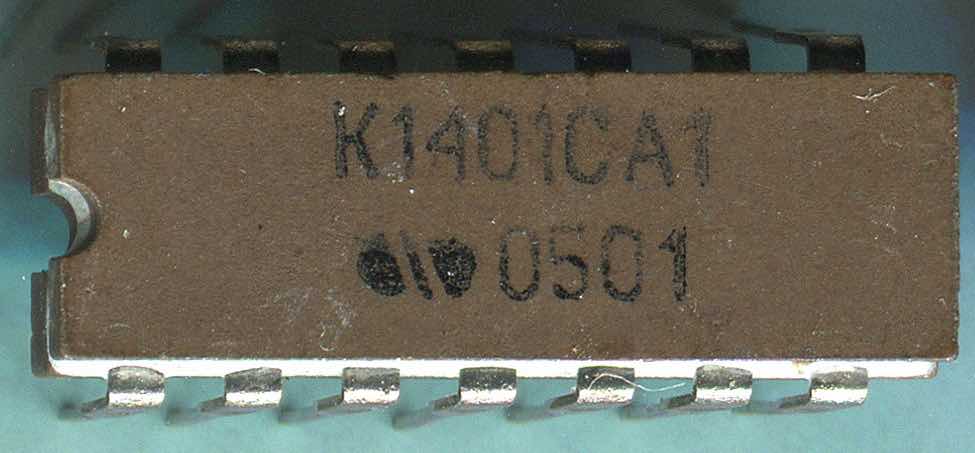

Отечественные аналоги устройства — это два варианта, к1401Са3 и 1040са1. Но в настоящее время их крайне сложно купить. Они год за годом вытеснялись с отечественного рынка иностранными микросхемами.

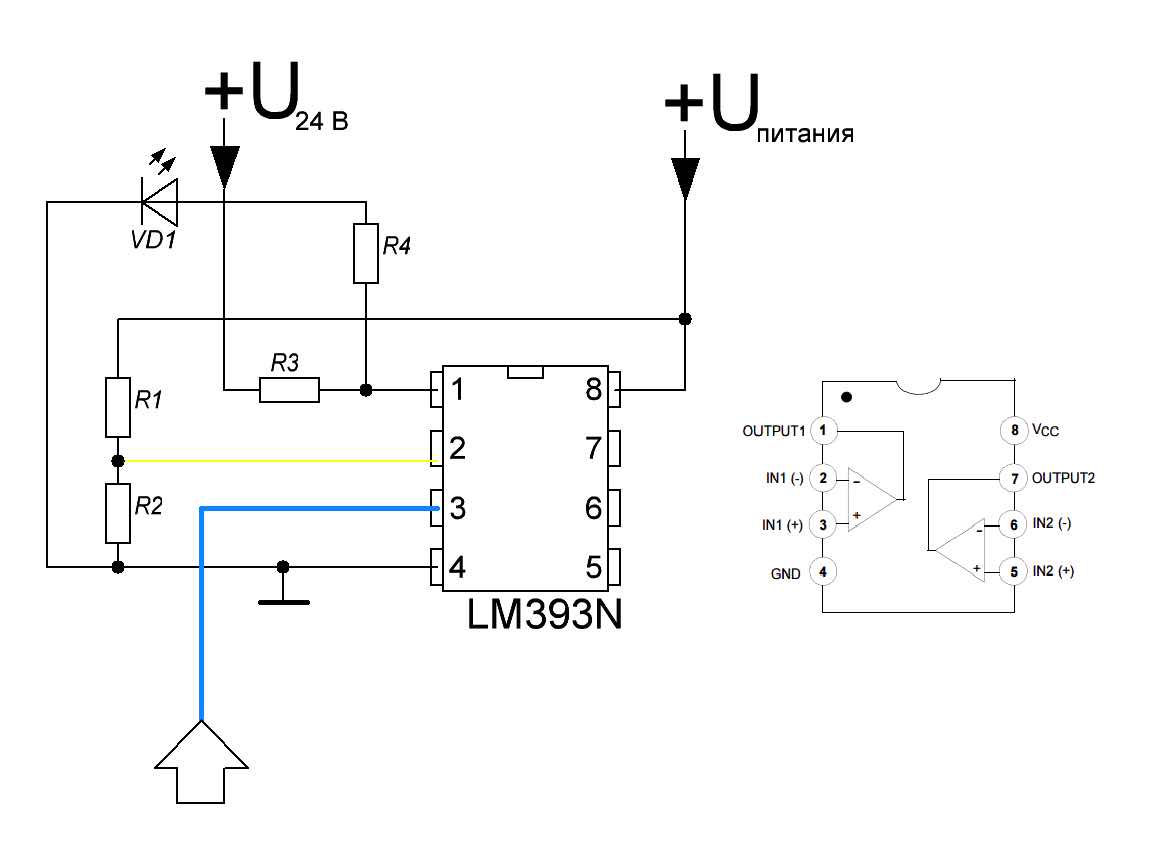

lm393: включение

Рассмотрев схему подключения устройства, можно понять все этапы его работы. Ее сбор — под силу любому радиолюбителю. Для него понадобится несколько ключевых составляющих:

1. Фотографический резистор.
2. Два резистора с сопротивлением 33 000 и 330 Ом, соответственно.
3. Световой диод
4. 3 батарейки 2А.
5. Потенциометр (1-20 кОм).

В указанной схеме задача компаратора состоит в сверке уровня приходящих сигналов с максимальной величиной, чтобы принимать решения о поступления электропитания на световой диод. А с помощью фотографического резистора можно изготовить небольшую ночную лампу. Ночью он светится, днём — гаснет.

Роль калибратора в данной конструкции принадлежит потенциометру. Он помогает в настройке сопротивления при включении/выключении светового диода в разное время суток. По итогам такого типа настройки становится возможным сравнение опорного электропитания и напряжения делителя, получаемого по линии подключения фотографического резистора и резистора с сопротивлением 33 кОм.

У выхода — более высокое напряжение, за счет которого световой диод гасится. В темное время суток у фотографического резистора — солидное сопротивление, поэтому он получит свою крупную часть нагрузки.

Напряжение, которое посылает резистивный делитель, больше, чем опорное. В итоге, у выхода конструкции оно сохраняется на низком уровне, что приводит к свечению диода.

Как работает схема (примеры)

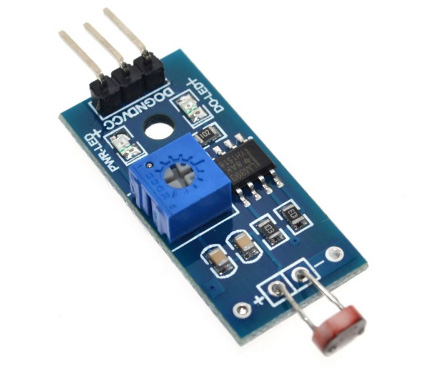

По указанному принципу составляют датчик освещённости lm393. Это хороший пример взаимодействия lm393 и arduino.

В некоторых магазинах уже продаются уже собранные электронные модули. Их наименование содержит обозначение микросхемы.

Компаратор также используется для создания реле времени. Он является, по сути, усилителем, у которого есть инвертирующий и неинвертирующий входы, цифровой выход. К неинвертирующему входу поступает опорное напряжение, к инвертирующему — изменённое. Если значения сравниваются, у выхода устройства появляется так называемый сигнал «логической единицы».

Реле конструируют следующим образом. Опорное напряжение концентрируется на резисторах. Оно равно 40% этой величины от электропитания. Оно небольшое, поскольку на выходе компараторный транзистор не закрыт, а обратный резистор параллельно подключается к одному из основных.

У инвертирующего входа напряжение приближается к показателю питания, и с изменением заряда конденсатора оно падает. Когда оно достигает значения, меньшего, чем напряжение неинверторного входа, транзистор устройства закрывается.

При отсутствии параллельного соединения резисторов происходит увеличение опорного напряжения на 0,27. Это приводит к появлению гистерезиса lm393. Иными словами, при падении напряжения на конденсаторе, для нового переключения компаратора необходимо падение напряжения именно на эти 0,27 В.

Вычисление гистерезиса

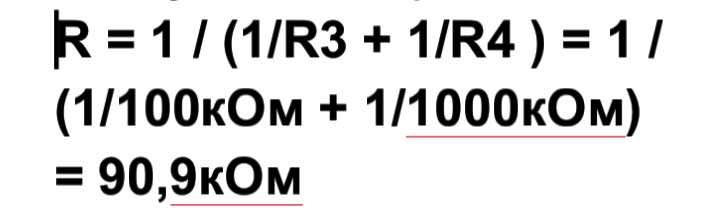

Пересчитайте напряжение делителя при параллельном соединении двух резисторов. Их сопротивление высчитывается следующим образом:

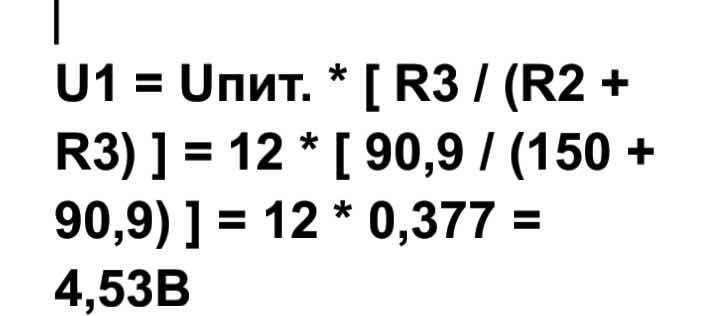

Далее, высчитайте длительное напряжение:

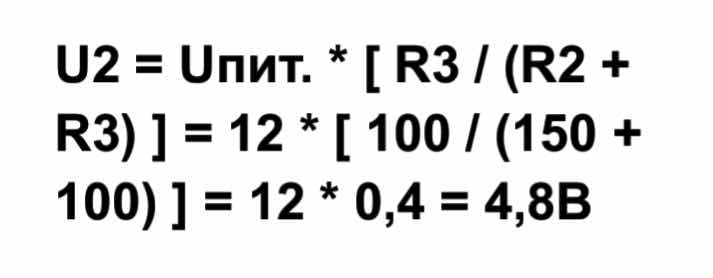

А затем, считаем это напряжение без последнего резистора:

Гистерезисом будет являться разница вычисленных напряжений, равная как раз 0,27 В.

А как быть, если требуется зажигание светодиода строго через конкретный промежуток времени? Тогда поменяйте между собой R2 и R3, C1 и R1.

Рассмотрим все возможные варианты.

Реле (на компараторе) с инверсионным включением

Если питание отключается ненадолго, время считается не с первой минуты, поскольку разрядка конденсатора длится не быстро. Для ее ускорения желательно добавление диода.

Реле lm393 с одним диодом

Когда питание отключается, происходит разрядка конденсатора и питание схемы. Как правило, ток протекает через световой диод. Но чтобы компаратор не подпитывался от конденсатора, нужно добавление ещё одного диода

Реле lm393 с двумя диодами

Когда питание отключается, световой диод не загорается, но при этом конденсатор разряжается не так быстро, через резисторы.

Где еще используется микросхема

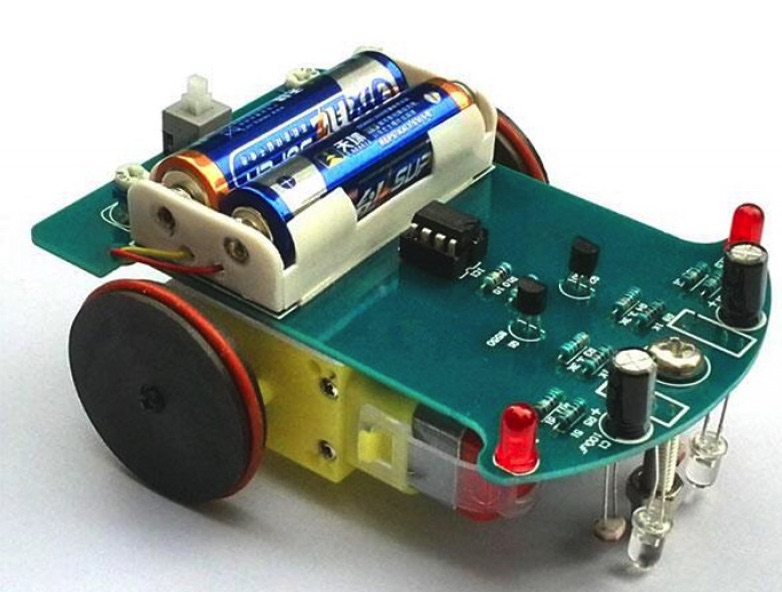

lm393 нередко становится основой для создания роботов. Они должны иметь определённую пространственную навигацию для ориентации в окружающей среде.

Система для определения места расположения робота может быть разной, например, GPS, акселерометры, гироскопы. У этих технологий — множество плюсов, но можно воспользоваться и простым доступным скоростным датчиком lm393. Он помогает измерять посредством платы Ардуино такие величины, как расстояние, пройденное роботом, быстроту его передвижения, поворотный угол. Зная эти характеристики, можно не опасаться за последствия передвижения робота.

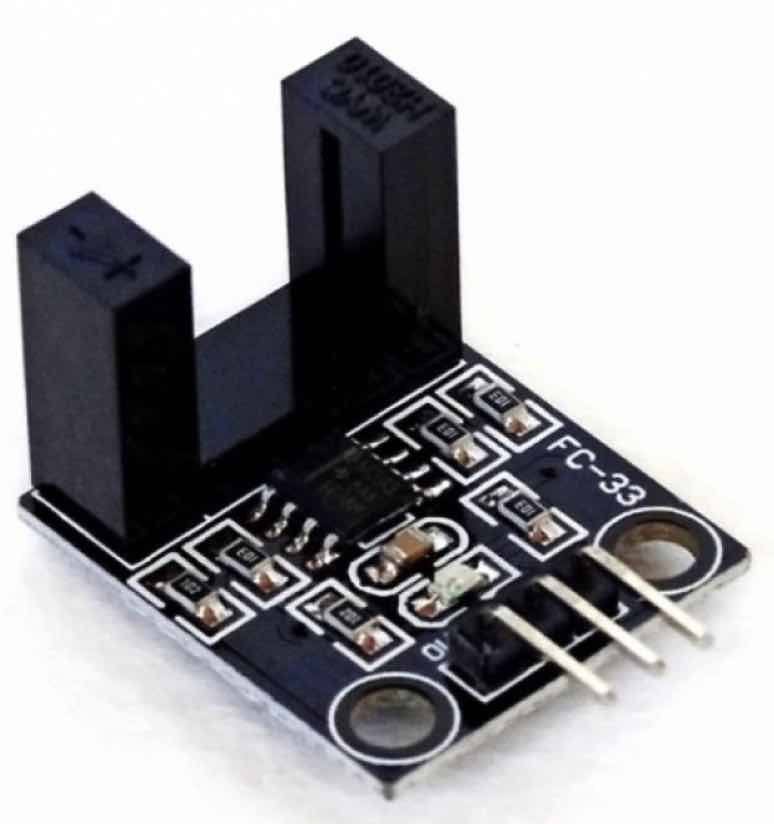

Скоростной датчик lm393

В устройство входит интегрированный инфракрасный датчик скорости lm393 и микросхема компаратора. Он дополняется сетчатой градуированной пластиной, которую монтируют на крутящейся двигательной оси.

Устанавливать такие датчики — не совсем просто. Они монтируются не только на двигатели с осями, которые выступают по обеим сторонам. К одной стороне крепится колесо, к другой — сетчатая пластина.

Это крепление означает, что пластина с колесом находятся на одной и той же оси, а скорость их кручения — одинакова. А именно, при измерении скорости кручения пластины можно узнать этот показатель и для колеса.

Устанавливая, нужно удостовериться в попадании делений пластины в сферу работы инфракрасного датчика. Только по нему видно количество отверстий, проходящих сквозь него. Механическая часть датчика может быть устроена по-разному, в зависимости от желания радиолюбителя, при соблюдении основных условий.

Например, у градуированной пластины — 20 слотов. Значит, в период полноценного вращения колеса, с помощью инфракрасного датчика определяется 20 пропусков. Такие датчики устанавливаются на 2 колеса робота, поэтому его поворотный угол можно определить, правда, с погрешностью. Для повышения точности определения этой величины добавляют гироскоп.

Микросхема задействована еще в множестве устройств, например, микрофоном усилителе lm393.

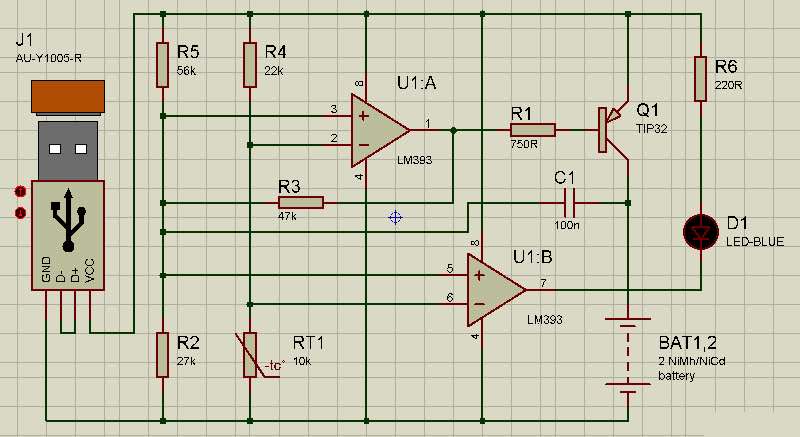

Аккумулятор

Конструкция пригодится и автолюбителям. Ведь заряд каждой батареи очень важно поддерживать. Этот элемент имеет своё предельное напряжение. Если разрядит его ниже, батарея утратит значительную ёмкость, а значит, не будет выдавать ток нужной силы. Иными словами, придётся его утилизировать и приобретать другой.

Так вот, если вашем авто, мотоцикле или скутере — кислотно-свинцовый 12-вольтный аккумулятор, на основе lm293 можно собрать несложный идентификатор напряжения.

Схема с заданным номиналом сообщит вам об уровне напряжения на выводах аккумулятора с помощью 3 световых диодов. У них могут быть любые цвета, главное, чтобы они были яркими и ассоциативными.

Например, при загорании зеленого цвета напряжение аккумулятора находится на нормальном уровне, до 13 В, белого — выше этого значения, красного — около 11 В, когда батарею необходимо немедленно подзарядить.

Такой идентификатор потребляет не много токо, всего около 15 мА. В область разрыва можно установить тактовую кнопку, после чего батарея проверяется с помощью ее нажатия и выдаваемого света.

Главное — защитить плату от попадания воды и установить на АКБ.

Микросхема

Самая основная деталь в выбранной конструкции — микросхема. Это может быть как LM358, так и рассматриваемая LM393, а в ее центре есть 2 треугольных компаратора. Они работают по своему основному принципу, который мы описали в начале статьи.

В цепи присутствует и стабилитрон с обратным подключением. Анод подключён к участку со знаком «-«, катод — «+». Существует определённое значение тока, при котором он стабильно работает. Это значение различается для стабилитронов разных мощностей. Ток можно регулировать с помощью резистора.

Схема не обходится без делителя напряжения, в который входят 3 резистора с разными значениями. Каждый из них может подавать напряжение на инвертирующий выход.

Изготовители

Как правило, у каждого производителя — свой datasheet. Помимо основной компании, которая уже была названа, устройство выпускают ON Semiconductor и ST Microelectronics.

Имея в арсенале простейшую микросхему lm393, которую можно купить на Алиэкспресс (по ссылке) , в любом другом интернет-магазине или супермаркете радиоэлектроники, вы сможете увеличить срок службы многих электронных устройств.
