Как сделать натяжитель цепи для велосипеда

Как сделать успокоитель велоцепи своими руками из подручных материалов

Натяжитель (успокоитель) цепи велосипеда является одним из важных аксессуаров. Он выполняет защитную функцию. Благодаря успокоителю регулируется натяжение цепного механизма, что особенно важно при преодолении препятствий. А ещё он защищает цепь от повреждений и соскальзывания со звёздочек. В магазинах велотоваров сегодня большой выбор успокоителей. Одни позволяют снизить колебание, другие не позволяют цепи соскальзывать со звёздочек, а третьи исключают удары. Стоимость таких приспособлений — от нескольких сотен рублей. Всё зависит от производителя, функциональности, способа установки, прочности и качества материала. Для желающих сэкономить есть множество способов сделать простой натяжитель из практически подручных материалов.

Успокоитель регулирует натяжение цепного механизма, что особенно необходимо при преодолении препятствий

Натяжитель из спицы

Для изготовления самого простого и бюджетного варианта натяжителя понадобится совсем немного: обычная спица и плоскогубцы. Такой способ натяжения цепи применяется давно на многих односкоростных великах. Спицу при помощи плоскогубцев сгибают в спираль и помещают её на трансмиссию. Края спирали упираются на цепь, оттягивая её.

В связи с дешевизной такой вариант успокоителя применяется многими. Но выглядит он не очень красиво. Да и эффективность его не очень высокая.

Успокоитель из светоотражателя

Один из простых в изготовлении, но достаточно эффективных успокоителей. Он прекрасно справляется с главной задачей — не допускает спадания цепи. При этом цепь отлично держится во время спокойной езды и при дёрте, расколбасе.

Для изготовления успокоителя цепи своими руками понадобится:

обычный велосипедный катафот (лучше если диаметр кольца крепления будет совпадать с диаметром подседельной трубы);
гайки;
болт;
отвёртка;
ножовка для металла.

Когда нашли весь необходимый инструмент и материалы, приступаете к изготовлению. Берёте катафот, отвинчиваете светоотражатель. Вам понадобится только лапка. Крепите её на подседельную трубу над цепью. Она не должна тереться о цепь, но находиться должна максимально близко, всего в нескольких миллиметрах. После этого отпиливаете лишнюю длину, чтобы она не мешала кручению педалей. Такой вариант успокоителя отлично удержит велоцепь при прыжках через бордюры и во время боковых приземлений.

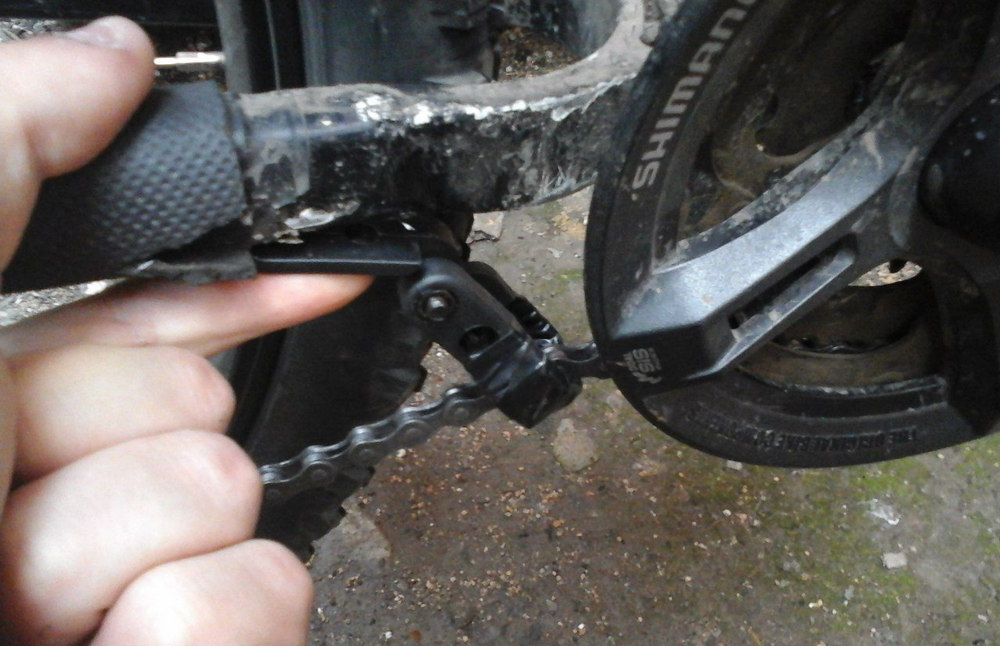

Успокоитель цепи из светоотражателя не допускает спадания цепи

Читайте также:

Как нарисовать болт в компасе 3д

Можно к лапке прикрутить звёздочку. Ставить такой натяжитель нужно на перо звёздочкой вниз. Так вы сможете подтянуть провисшую нижнюю часть велоцепи.

Из заднего переключателя скорости

Если у вас есть старый переключатель, то сделать натяжитель цепи своими руками не составит труда. Для этого понадобиться совсем немного: свой старый переключатель, ножовка по металлу и гаечные ключи для установки.

Сначала со старого переключателя ножовкой срезается верх. Вам нужна только нижняя. Её необходимо закрепить в месте крепления петуха. И правильно отрегулировать натяжение.

Другие способы

Способов изготовления натяжителя цепи велосипеда своими руками из подручных материалов очень много. Для этого понадобится небольшая звёздочка и крепление. Креплением может быть хомут от фонарика на руль, вырезанная ножка из алюминия, в которой высверлены отверстия для крепления звёздочки и болтов, которые прижмут её к раме. Некоторые умельцы делают крепления даже с обычной пластмассовой разделочной доски. Главное — фантазия.

Крепится, как правило, натяжитель на нижнее перо. Важно учитывать, что подтягивать цепь нужно внизу (лучше снизу вверх). Ведь верхняя часть и так при кручении педалей всегда натянута.

Выводы

Изготовить самодельный натяжитель достаточно просто. Для этого нужно совсем немного материалов и инструмента. Ну и, конечно же, ваше время, желание что-то делать. При этом вы не только существенно сэкономите, но и получите массу удовольствия от самого процесса изготовления.

Если вы не хотите тратить деньги на дорогостоящие покупные модели воздушных змеев для занятия кайтсёрфингом, то можете собрать себе этот вид снаряжения собственноручно, следуя советам настоящей статьи.

Читайте также:

За какое время двигатель мощностью 4 квт

Для чего нужна защита цепи велосипеда? Во время поездок в цепь велосипеда могут попадать посторонние предметы, песок, грязь — всё это приводит к деформациям и износу. Как защитить цепь от преждевременного износа? Делаем защиту цепи своими руками.

Не каждый спортсмен в состоянии позволить себе купить укомплектованную доску для виндсёрфинга. Учимся самостоятельно делать этот снаряд в домашних условиях.

Самодельный натяжитель для цепи велосипеда, который никогда не даст ей ослабнуть

Многие сталкиваются с такой проблемой, что когда катаешься на велосипеде и внезапно спадает цепь, вроде бы все снова подтянешь, как она опять спадает. Это случается из за того, что гайка на валу постепенно отпускается, цепь провисает и начинает спадать. Пытался сильнее зажать гайку, подкладывал гравер но все рано она отпускается. Поэтому сегодня хочу показать, как сделать простой натяжитель, который решит эту проблему раз и навсегда. Конечно придётся немного поработать, но оно того стоит.

Для изготовления натяжителя нужны будут следующие материалы:

болт
гайка
шайба
обрезок втулки

Первым делом у болта отпиливаем шляпку. Если есть шпилька, то можно использовать ее.

Далее в остатке от болта пропиливаем прорезь, что бы в него вошла шайба.

Вставляем шайбу в прорезь и сверлим сквозное отверстие.

Теперь запрессовываем гайку.

Читайте также:

Как сделать развертку в солид воркс

На втулке делаем прорезь до середины.

Затем отрезаем часть втулки.

В этой части нужно просверлить отверстие. Сверлим не посередине, а ближе к краю.

Отверстие должно быть как раз по размеру шпильки.

Теперь можно собирать все воедино. У нас получились вот такие заготовки.

Откручиваем на велосипеде гайку на валу, ставим туда самодельный натяжитель и фиксируем все гайкой.

Теперь мы можем натянуть цепь, закручивая гайку на натяжителе и она уже никогда не ослабнет. Принцип думаю Вы поняли.

Как Вам такая идея? Поделитесь своими мыслями в комментариях, будет интересно почитать.

Успокоитель и натяжитель цепи на велосипед

Каждый велосипедист рано или поздно, но сталкивается с проблемой ослабления цепного механизма. Связано это в первую очередь с переключением скоростей, поэтому избежать данной проблемы совершенно невозможно. Кстати, после установки абсолютно новой детали, ее нужно подтягивать после 2-3 заездов. Чтобы проверить уровень натяжения достаточно оттянуть цепь пальцами. При этом степень оттяжки не должна превышать 15 мм, но и не должна быть меньше 10-ти. Данные показатели актуальны для спортивных и обычных велосипедов.

Читайте также:

Сколько пересечений проезжих частей имеет этот перекресток

Содержание статьи:

Итак, что нужно сделать чтобы натянуть цепь на велосипеда:

Задний переключатель скоростей .

перевернуть вело транспорт, и поставить цепной механизм на наиболее крупные звездочки в передней и задней части. Теперь необходимо ее немного оттянуть и отвести задний переключатель вперед до упора. Далее, добавляется всего 2 звена и таким образом, определяется оптимальная величина;
можно установить цепь в передней части на большую звездочку, а в задней, наоборот, на маленькую. Цепь нужно подтягивать до тех пор, пока роликовые оси не примут одну вертикальную линию.

Как сделать натяжитель цепи велосипеда

Чтобы хоть немного сэкономить, можно сделать натяжитель цепи велосипеда своими руками. Но в первую очередь нужно понимать, для чего нужен успокоитель (он же натяжитель) цепи на велосипеде. Данный аксессуар является защитным элементом вело транспорта. Благодаря успокоителю регулируется уровень натяжения цепного механизма, чтобы исключить снижение колебания при преодолении препятствий (прыжках по камням, рельсам и так далее). Кроме того, натяжитель обеспечивает защиту от механических повреждений и соскакивания цепи со звездочек. Применяется успокоитель на велосипедах, имеющих одну скорость или механизм внутреннего переключения.

Какой успокоитель цепи для велосипеда лучше

Существует всего 3 разновидности стандартных установок натяжителей:

Успокоитель цепи ISCG .

Натяжитель цепи ISCG 05 .

Натяжитель цепи Truvativ X0 / BB .

Успокоители различаются не только по типу установки, но и по прочим параметрам:

вес;
себестоимость;
внешний вид;
материал;
степень защиты.

Материал может применяться как высококачественный металл, так и пластик. От этих показателей и зависит стоимость изделия.

Успокоитель цепи для велосипед своими руками

Натяжитель из спицы .

Натяжитель из алюминиевой пластины .

пластина алюминиевая или дюралевая с толщиной от 8 до 11 мм;
ножовка и тиски;
техническое масло;
напильник и керн;
дрель или сверлильный станок;
молоток и сверла;
наждачная бумага;
метчик, имеющий размеры М10*1 и его держатели.

При помощи маркера обрисовывается старая деталь на металлической заготовке, называемая петухом, после чего просверливается центральная часть отверстия. Далее, ножовкой максимально отпиливается заготовка и напильником доводится внешняя форма до идеального состояния. Можно вместо дропаута проделать паз по диаметру вала, который впоследствии вставляется в паз петуха. В месте установки петуха в раму, производится по ширине перепад. Его ширина на тонком участке должна быть 4 мм, а на толстом – 8 мм.

Теперь можно отверстие высверлить окончательно. Учтите, что диаметр сверла должен быть немного меньше диаметра отверстия. Особенно, если металл мягкий. Лучше всего использовать электрическую дрель, так как ручная не дает идеальной точности. Потом нарезается резьба поступательно-возвратными движениями.

Как поставить на велосипед успокоитель цепи

Сразу необходимо снять шатуны и звездочки. В некоторых случаях и каретку.
Самую большую звездочку нужно переместить на место средней, а на участке большой устанавливается рокринг (деталь успокоителя).
Так называемый «банан» прикручивается к крайним выступам каретки.
Затягиваются болты.
Проверяется правильность установки: если ход подвески, имеющей 6 дюймов, обращен на 12 часов, а при другой величине на 11:30, значит, все установлено правильно. Учтите, что в сложенном положении подвески цепь может слегка прикасаться к канавке.
После проверки в крепежные элементы вкапывается немного фиксатора для резьбы.
Затем монтируются шатуны, надевается цепь, и настраиваются ролики для прижима. Учтите, канавки должны располагаться исключительно по центру.
Выдвигается внутренний «блин» к звезде так, чтобы расстояние между всеми подобными элементами было строго пропорциональным. Цепь не может задевать детали.
Закрепляются болты.
