Как сделать мастер карту для электронных замков

Делаем универсальный ключ для домофона

Заголовок получился слишком громким — и ключ не такой и универсальный, и домофон поддастся не любой. Ну да ладно.
Речь пойдет о домофонах, работающих с 1-wire таблетками DS1990, вот такими:

В интернете можно найти множество материалов о том, как читать с них информацию. Но эти таблетки бывают не только read-only. Человеку свойственно терять ключи, и сегодня ларёк с услугами по клонированию DS1990 можно найти в любом подземном переходе. Для записи они используют болванки, совместимые с оригинальными ключами, но имеющие дополнительные команды. Сейчас мы научимся их программировать.

Зачем это нужно? Если отбросить заведомо нехорошие варианты, то самое простое — это перепрограммировать скопившиеся и ставшие ненужными клонированные таблетки от старого домофона, замененного на новый, от подъезда арендованной квартиры, где больше не живете, от работы, где больше не работаете, и т.п.

Сразу оговорюсь, что в описании я опущу некоторые моменты, очевидные для большинства из тех, кто «в теме», но, возможно, не позволящие простому забредшему сюда из поисковика человеку повторить процедуру. Это сделано нарочно. Я хоть и за открытость информации, и считаю, что сведения обо всех уязвимостях должна доводиться до общественности как можно быстрее, но всё же не хочу, чтобы любой желающий мог беспроблемно заходить ко мне в подъезд.

Немного теории.

Как известно, DS1990 характеризуется, в общем случае, одним параметром — собственным идентификационным номером. Он состоит из 8 байт и нанесен на поверхность таблетки. И он же выдаётся в ответ на запрос по 1-wire. На самом деле один из этих байт — это идентификатор типа устройства, ещё один — контрольная сумма, но для нас это всё не принципиально. В памяти домофона прописаны все известные ему ключи, изменять это множество может только компания, домофоном управляющая. Но кроме ключей, явно записанных в память, домофон иногда реагирует на так называемые мастер-ключи, единые для домофонов этого производителя, этой серии, этого установщика. Коды мастер-ключей стараются держать в секрете, но иногда они утекают. За пять минут гугления можно найти порядка 20 мастер-ключей от различных домофонов. У меня стоит «Визит», поэтому выбор пал на ключ 01:BE:40:11:5A:36:00:E1.

Болванки, на которые клонируются ключи, бывают разных типов. У нас в городе самые распространенные — это TM2004. По описанию они поддерживают финализацию, после которой теряют возможность перезаписи и функционируют как самые обычные DS1990. Но по каким-то причинам умельцы, делающие копии, финализацию выполняют не всегда. Возможно потому, что основная масса программаторов на рынке куплена давно и не имеет такой функции, возможно потому, что для финализации требуется повышенное (9В) напряжение. Не знаю. Но факт остаётся фактом, из 4-х ключей, на которых я экспериментировал, финализирован был только один. Остальные легко позволяли менять свой код на какой душе угодно.

Практика.

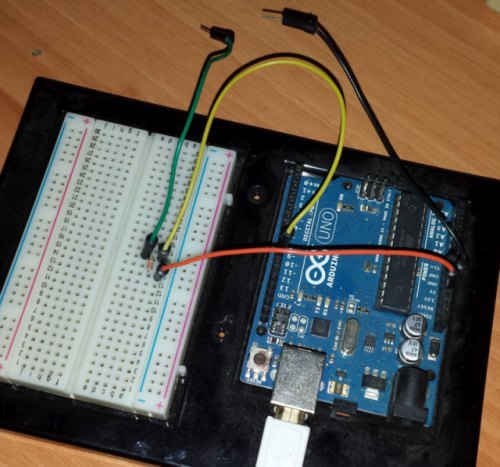

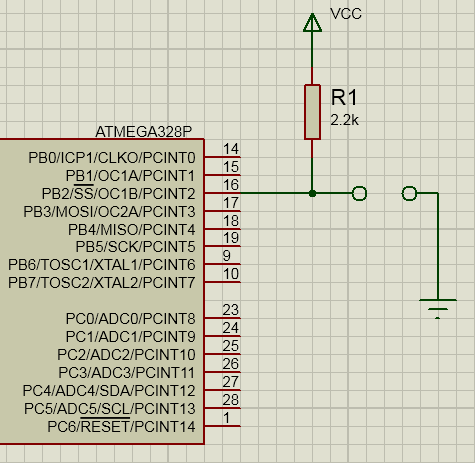

Собирать программатор будем на Arduino Uno, которая для подобных целей макетирования и сборки одноразовых поделок подходит идеально. Схема простейшая, 1-Wire на то и 1-Wire.

Время сборки устройства на бредборде не превышает пяти минут

Код скетча. Сам алгоритм записи взят тут — domofon-master2009.narod.ru/publ/rabota_s_kljuchom_tm_2004/1-1-0-5
Там, правда, написано, что можно записывать все 8 байт подряд, но у меня так не заработало. Поэтому каждый байт пишется отдельно, через свою команду 0x3C.

После запуска программа раз в секунду опрашивает 1-Wire интерфейс и выдаёт на последовательнй порт считанный с него код. Если это FF:FF:FF:FF:FF:FF:FF:FF, то считаем, что ничего не подключено. В общем случае это, конечно, неверно, так как некоторые болванки, например, TM2004, позволяют записать 8 0xFF в идентификатор ключа, поэтому если ваша таблетка прошита таким кодом, то проверку нужно убрать.

Порядок работы: запускаем, подключаем ключ, чей код хотим узнать, и полученное значение хардкодим в массив key_to_write. Убираем помеченный коментарием return. Снова запускаем и подключаем болванку, она должна прошиться новым ключом. Естественно, что для записи уже известного кода (скажем, мастер-ключа), первый шаг выполнять не требуется.

Если в процессе записи первого байта произошла ошибка, значит ваш ключ не перезаписываемый. Если же ошибка не на первом, а на каком-то из последующих байт, то проверьте контакт между таблеткой и ардуиной.

Успешный лог записи выглядит как-то так:

Спускаемся на улицу, пытаемся открыть соседний подъезд. Работает!

Морально-этические вопросы.

А стоило ли такое выкладывать? Вдруг в мой подъезд сможет зайти бомж и станет там жить?

Ну, во-первых, давайте смотреть правде в глаза — мастер-ключ вам запрограммируют в любом переходе за очень небольшие деньги. Да и в интернете предложений масса. В этом плане полтора хаброжителя, повторивших мой опыт — это капля в море.
Во-вторых, я всё-таки намеренно упустил несколько довольно принципиальных вопросов, которые помешают новичку запустить устройство. Ну а продвинутый человек вряд ли придёт в ваш подъезд, чтобы там спать или творить непотребства.

Программирование ключей в Z5R

Программирование ключей в Z5R можно сделать двумя способами. С помощью МАСТЕР ключа или с помощью перемычки (положение №3) на контроллере Z5R. При установки новой системы контроля доступа в момент подачи питания на контроллер, контроллер автоматически переходит в режим добавления мастер ключа.

Программирование ключей в Z5R

Программирование мастер ключа

Если контроллер новый, то при подачи питание на него 12В, Z5R переходит в режим добавления мастер ключа. В тот момент, когда подается питание контроллер начинает «пикать» примерно 12 секунд. в этот момент необходимо поднести ключ (один или два) к считывателю. Контроллер перестанет пикать, после чего выдаст еще один пик, который сигнализирует о том, что он вышел из режима добавления мастер ключа.

мастер ключ — ключ с помощью которого можно программировать контроллер. Например добавлять новые ключи или менять время открывания двери. А так же можно сделать блокирующие ключи.

Добавление ключей для прохода

1. Программирование мастер ключом. Для добавления ключей (сотрудникам для прохода) необходимо перевести контроллер в режим «Accept». Этот режим, когда все поднесенные ключи будут добавлены в память контроллера. Для выхода из режима «Accept» нужно поднести мастер ключ. Чтобы перевести контроллер в режим Accept нужно поднести мастер ключ к считывателю, подключенному к контроллеру, 5 раз. Каждое новое касание сопровождается ПИКами. Первое касание — 1ПИК, второе — 2 ПИКа … пятое касание — 5 ПИКов после чего ждем еще один сигнал, короткий ПИК. как только этот сигнал услышали, то можно приступать к программированию ключей. Для добавления КЛЮЧА ПРОХОДА, коснитесь ключом считывателя. Контроллер выдаст ПИКи. Для добавления следующего ключа, поднесите ключ и т.д. После занесения всех ключей нужно коснуться мастер ключом для выхода из режима Accept.
2. Программирование ключей с помощью перемычки №3. Программирование с помощью перемычки неудобно тем, что необходим доступ к контроллеру. А он скорее всего установлен за потолком, и это может доставить неудобства. Для добавления простых ключей нужно отключить питание от контроллера и установить перемычку в положение №3. После этого подать питание на контроллер и поднести по очереди ключи к считывателю. После добавления всех ключей необходимо снять перемычку с положения №3.

Если на объекте используется электромагнитный замок, то перемычка должна быть снята или установлена в положение №4. Установленная перемычка в положение №4 не влияет на работу контроллера. Если используется электромеханический замок, тогда нужно вернуть перемычку в положение №1. Режим работы электромеханического замка. Более подробно можно посмотреть тут. Установка СКУД на дверь с проходом по карте.

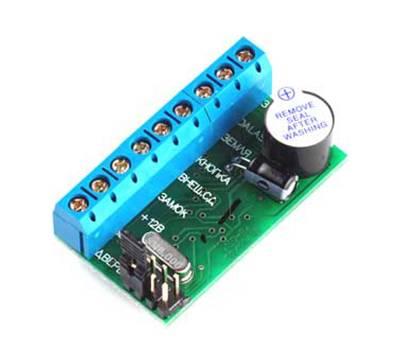

Контроллер Z5r

Как запрограммировать ключ-карту отеля? Пошаговое руководство

Если в вашем отеле используется RFID или магнитный система замка гостиницы, вам может понадобиться знать, как программировать карты-ключи отеля.

Программирование ключ-карты отеля обычно осуществляется на стойке регистрации. После того, как соответствующий гостиничный номер будет разделен, гости получат ключ-карту после программирования.

Программирование необходимо по трем причинам:

• Чтобы убедиться, что правильная карта работает на правильной двери
• Чтобы упростить назначение новой ключ-карты гостю при регистрации заезда.
• Чтобы иметь возможность изменить или удалить задание, если гость потерял свою ключ-карту и ему нужен другой

Для чего ключ-карта в отеле?

В настоящее время гостиничные ключ-карты изготавливаются по разным технологиям и имеют множество функций. Ключ-карты отеля используются для доступа в ваш номер и временного входа в лифт.

Они также являются энергосберегающим выключателем в комнате или доступом в тренажерный зал, бассейн, спа-центр или другие места общего пользования.

Чтобы получить удовольствие от пребывания в отеле, вам необходимо знать назначение вашей ключ-карты от отеля. более эффективно и безопасно.

Какая технология используется в карточках-ключах?

Карты-ключи используют несколько различных технологий. В старых карточках-ключах для хранения данных о комнате использовалась магнитная полоса. Они работали как кредитные карты: вы пропускали их через слот, и он считывал данные, хранящиеся на магнитной полосе на обратной стороне.

Более современные отели используют RFID-замки, Радиочастотная идентификация и радиоволны для связи между вашей картой и чем-то еще. Обычно сканер или антенны встраиваются совсем во что-то другое, например, в дверную ручку.

В некоторых отелях даже используется NFC (коммуникация ближнего поля), которая использует ту же технологию, что и RFID, но на очень близком расстоянии. Это менее распространено в отелях, потому что, в отличие от RFID или магнитных полос, вам нужно помахать телефоном перед чем-то, чтобы заставить его работать — это не просто пассивное чтение издалека.

Каковы преимущества гостиничных карт-ключей?

Использование карты-ключа отеля имеет много преимуществ. Они повышают безопасность и снижают затраты, а также повышают удовлетворенность клиентов. Их можно легко запрограммировать, деактивировать и персонализировать. Кроме того, они экологически чистые.

Вот некоторые преимущества гостиничных ключей RFID:

Безопасность: Персонал отеля может легко заменить утерянную или украденную ключ-карту на стойке регистрации. Они могут быть запрограммированы с различными правами доступа для персонала и гостей (например, ограничение доступа сотрудников к определенным областям).

Экономия затрат: В то время как металлические ключи должны часто заменяться для правильной работы, карты RFID редко нуждаются в замене. Поскольку они сделаны из пластика, а не из металла, они не так быстро изнашиваются и в долгосрочной перспективе недороги.

Удобство: Гости могут легко хранить свои RFID-карты в кошельках или сумочках, вместо того чтобы беспокоиться о том, чтобы уследить за громоздким металлическим ключом.

Легко программируемый– Хватит возиться со старомодными ручными ключами на стойке регистрации!

И если что-то пойдет не так в процессе программирования, перепрограммируйте свой считыватель RFID еще раз, не беспокоясь о том, что другой набор будет распечатан вручную на случай, если один будет потерян/украден и т. д. В целом это также намного дешевле, поскольку нет никаких дополнительных расходы на печать.

Рекламный потенциал– Вместо простых белых/черных ключей от номера без какой-либо информации теперь их можно было распечатать. персонализированные ключ-карты отеля с логотипом компании, напечатанным непосредственно на каждом из них.

Карты-ключи от отелей — отличное решение многих проблем со старомодными металлическими ключами. К преимуществам карт-ключей относятся:

Безопасность: Если гость потеряет свой металлический ключ, персонал отеля не сможет отключить ключ от замка и предотвратить кражу. Однако отель может немедленно отключить его с помощью RFID-карты, изменив его программирование. Кроме того, RFID гораздо труднее скопировать, чем традиционные ключи.

Удовлетворенность клиентов: Клиенты ценят удобство и безопасность использования карточки-ключа отеля вместо старомодного набора ключей, особенно если они знакомы с современными технологиями, такими как электронные замки в номерах.

Их также, как правило, впечатляют отели, использующие новые умные технологии, такие как смарт-карты (используемые для кредита).

Что вам понадобится для программирования ключ-карты отеля?

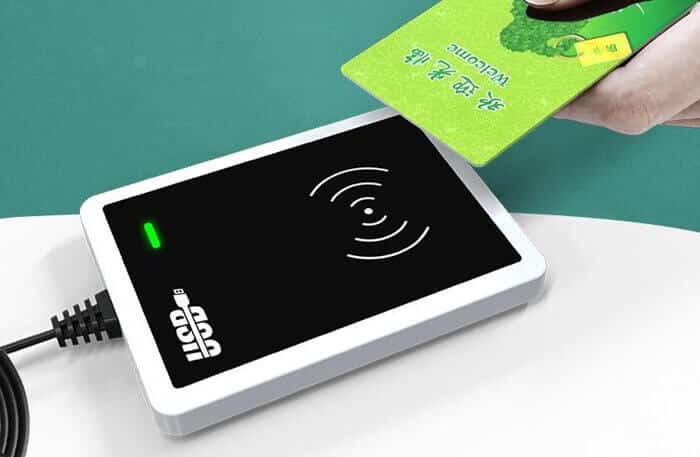

Кодировщик/программатор гостиничных карт-ключей: Устройство, которое будет программировать карточки-ключи (обычно предоставляется производителем вашего замка).

Для программатора карт с магнитным ключом у него есть слот, в который вы вставляете карту, и еще один слот для подключения к нему вашего компьютера.

Вы можете надеть карту-ключ отеля RFID и запрограммировать программатор карт-ключей отеля RFID.

Ключ от гостиницы: Вам нужно написать им информацию для пустых карт-ключей.

Компьютер: Компьютер устанавливает программное обеспечение системы блокировки отеля и подключается к кодировщику ключ-карты. Ваш обычный ПК или ноутбук подойдет.

Программное обеспечение системы блокировки дверей отеля связывается с программистом, чтобы сообщить ему, какую информацию записывать на карточки-ключи. Вам необходимо приобрести копию этого программного обеспечения у производителя или дистрибьютора RFID и установить его на свой компьютер.

Вы можете загрузить наше программное обеспечение для системы дверных замков RFID для справки: Загрузка программного обеспечения для системы гостиничных замков ShineACS.

Какие типы гостиничных карт-ключей можно запрограммировать?

Ключ-карта отеля с магнитной полосой. Их часто называют магнитной полосой или MSR. Они самые распространенные и недорогие, даже предшествующие первым компьютерам. Они изготовлены из ПВХ-пластика с магнитной полосой на обратной стороне, которая содержит всю информацию о вашем аккаунте.

RFID-карты-ключи для отелей. Они выглядят так же, как традиционные карты с магнитной полосой. Тем не менее, есть небольшое отличие: встроенная антенна, обеспечивающая радиосвязь между чипом и считывателями (для контроля доступа или оплаты).

Гибридные карты-ключи можно запрограммировать с помощью технологии магнитной полосы и RFID в старых и новых дверных замках отелей. В зависимости от того, сколько лет вашему замку в отеле, вам может потребоваться обновить замки отеля себя и технологию карт-ключей, чтобы использовать смарт-карты-ключи в отеле.

Какие карты управления можно запрограммировать в отеле?

Существует несколько различных типов карт-ключей управления, которые вы можете запрограммировать в отеле:

• Основная карта: Эта система дверных замков отеля может открывать все дверные замки номеров.
• Ключ-карта здания: Открывает все дверные замки гостевых комнат в этом здании, но не может использоваться для открытия замков других комнат в других зданиях.
• Ключ-карта этажа: Используется для открытия всех дверных замков на определенном этаже в здании, кроме комнат и любой области, запертой кодом экстренной помощи.
• Карточка аварийного ключа: Используется для открытия зоны в случае чрезвычайной ситуации;

Все дверные замки системы могут быть открыты, а двери после открывания находятся в долго открытом состоянии. Есть два способа разблокировать дверной замок в открытом состоянии.

• Способ 1: Нажмите на ручку, а затем проведите картой экстренного вызова.
• Способ 2: После открытия двери с помощью обычной карты открытия двери (общая карта, карта управления этажом и т. д.) дверной замок вернется в нормальное состояние.

Ключ-карта группового управления: Используется для открытия дверного замка указанной группы.

Записные ключи-карты: используется для извлечения записи об открытии двери из дверного замка. Для Замок гостиницы Mifare, карта записи — карта S70; для замка TEMIC картой записи является карта T5557 или T5567.

Потерянные ключ-карты: Когда ключ-карта потеряна, украдена или уничтожена водой или теплом. Вы можете использовать утерянную карту-ключ и провести этой картой-ключом по двери соответствующего гостиничного номера. Отсутствующая карта не позволяет никому использовать утерянную карту-ключ (или создать свою собственную) для входа в комнату или здание.

Для получения дополнительной информации о потере карт-ключей отеля и о том, что делать, ознакомьтесь с этой статьей: Что делать, если вы потеряли ключ-карту отеля: облегченное руководство.

Карты выезда: Для использования персоналом отеля. После поднесения контрольной карты к дверному замку предыдущая гостевая карта-ключ не сможет открыть дверь, и новая гостевая карта не будет затронута.

Карты гостевых ключей: Он в основном используется для гостей отеля, чтобы использовать лифт отеля, открывать дверь номера, подавать питание в номер и т. д.

Как программируются ключи от отеля? Шаг за шагом

Давайте возьмем в качестве примера систему гостиничных замков ShineACS RFID, чтобы объяснить, как шаг за шагом программировать карты-ключи отеля.

Подготовленная работа

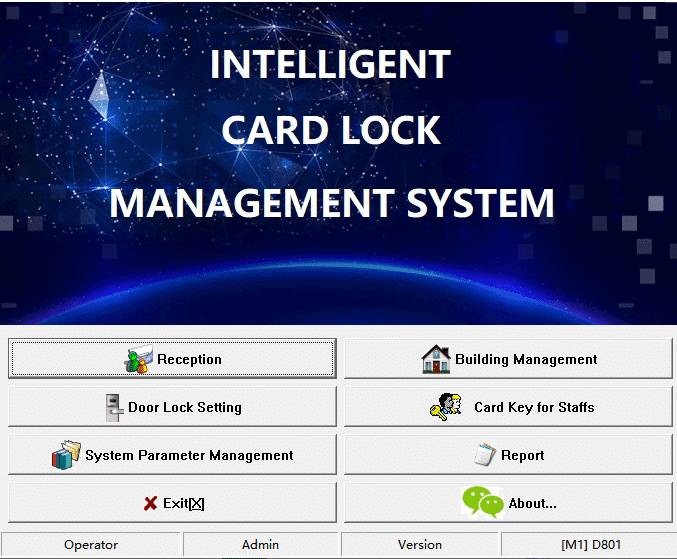

• Установите программное обеспечение системы блокировки отеля: Установите на компьютер программное обеспечение для управления замками отеля.
• Подключите кодировщик карт-ключей отеля: подключить эмитента карты через USB-интерфейс к компьютеру.
• Регистрация: используйте код активации, чтобы зарегистрировать программное обеспечение для управления замками отеля, чтобы убедиться, что эмитент карты и программное обеспечение работают правильно.

• Добавить администратора: установить системный администратор блокировки отеля; вы можете выбрать суперадминистратора, главного администратора, руководителя-менеджера и оператора стойки регистрации.

• Установить номер комнаты: добавить номер комнаты в программное обеспечение для управления замками отеля

• Установить дверной замок: установить указанный номер комнаты на соответствующий дверной замок.

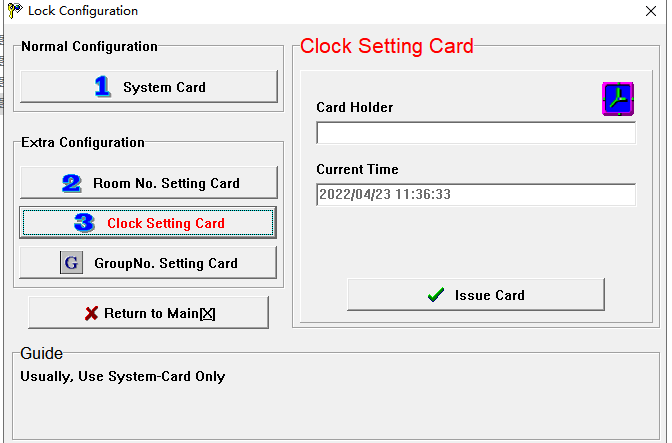

• Установите время блокировки дверей: Убедитесь, что время блокировки всех номеров установлено правильно, чтобы время, в течение которого клиент может пользоваться гостиничным номером, было определено правильно.

Запрограммируйте ключ-карту персонала отеля

Найдите область Карты сотрудников и нажмите.

Теперь вы можете выбрать соответствующую карту сотрудника, и после ввода имени владельца карты, срока действия и другой информации вы можете создать карту.

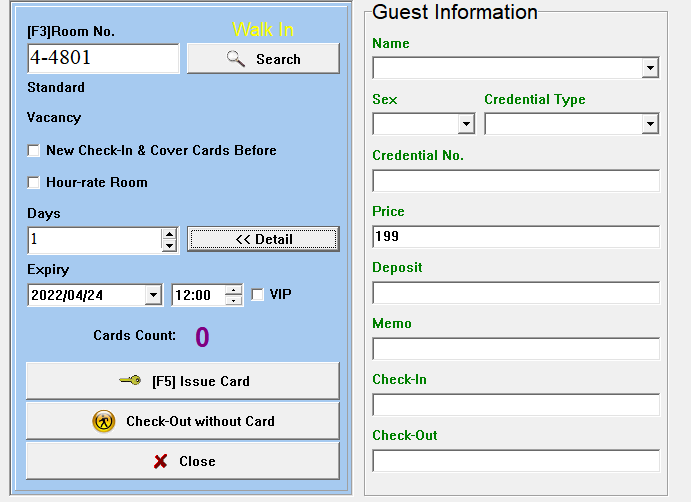

Запрограммируйте ключ-карту гостя отеля

Найдите в программном обеспечении опцию выпуска карты стойки регистрации и отобразите экран стойки регистрации.

На этом этапе вы можете просмотреть использование всех комнат. Выберите свободный номер. Затем задайте указанное количество дней использования, расчетный час и информацию о госте и выдайте гостю карту.

Вы можете посмотреть это видео о том, как запрограммировать ключ-карту отеля, пошаговое руководство:

Для получения более подробной информации о программировании карт-ключей отеля вы можете ознакомиться с нашим руководством пользователя системы запирания отеля и загрузить: Руководство пользователя системы гостиничных замков ShineACS.

Какая информация содержится на ключ-карте отеля?

Вы можете задаться вопросом: «Зачем мне это знать?» но как только вы узнаете, какая информация хранится на карте-ключе вашего отеля, вам будет легче понять, как работает карта и почему вы можете захотеть изменить свою собственную.

Как правило, ключ-карты отеля хранят определенную информацию, которая включает в себя следующее:

• Название вашего отеля и его расположение
• Ваш номер комнаты
• Ваше имя гостя
• Срок действия бронирования номера

В зависимости от того, сколько места доступно на карте, также может быть брендинг или реклама сети отелей.

Как взаимодействуют беспроводные замки с ключами-картами в отелях?

RF в RFID означает «радиочастота», которую эти карты-ключи используют для связи с замками комнаты. Каждая из этих карт-ключей излучает уникальный зашифрованный сигнал, который идентифицирует их как принадлежащие определенному номеру в отеле.

Как только дверной замок получает этот сигнал, он декодируется и сопоставляется с беспроводным кодом для примерочной. Это означает, что только те, у кого есть доступ к этой информации о кодировании, могут создавать новые беспроводные ключи для конкретной комнаты, а поскольку эта информация не является общедоступной или общедоступной, посторонний вряд ли сможет проникнуть в ваш отель. комнату с помощью RFID-карты, которую они украли у другого гостя.

Как карты-ключи отеля работают только на вашей двери?

Ключ-карта отеля запрограммирована на уникальный код, распознаваемый замком номера.

Каждый код отправляется на замок из базы данных отеля через энкодер со своим уникальным кодовым номером («группа доступа»).

Например, комнату 201 можно запрограммировать на использование группы доступа 201 для открытия любой двери, настроенной для комнаты 201 в вашей базе данных (система не позволит вам перезаписать другую запись с другой группой доступа).

Если вы хотите, чтобы номер 205 имел свой уникальный кодовый номер и ключ-карту, вы должны запрограммировать его с помощью группы доступа 205 на кодирующем устройстве.

Автор

Винсент Чжу имеет 10-летний опыт работы с системами интеллектуальных замков и специализируется на предоставлении систем дверных замков для гостиниц и решений для систем дверных замков для дома, начиная с проектирования, настройки, установки и устранения неполадок. Если вы хотите установить дверной замок без ключа RFID для своего отеля, дверной замок без ключа для двери вашего дома или у вас есть какие-либо другие вопросы и запросы по устранению неполадок, связанных с умными дверными замками, не стесняйтесь обращаться ко мне в любое время.

Как перекодировать ключ от домофона самостоятельно

Выход из строя ключа от домофона — явление очень редкое, если рассматривать так называемые таблетки, и весьма вероятное, если речь идет о бесконтактной системе RFID, построенной на срабатывающих с большого расстояния картах.

Если по какой-то причине дверь подъезда, ворота частного дома или замок на работе перестали деблокироваться, часто возникает вопрос: как перепрограммировать ключ от домофона? Этот процесс для рядового пользователя совсем не означает сложного вмешательства и участия в программировании личного идентификационного устройства.

Особенности программирования домофонных ключей

Чтобы понять, почему программирование индивидуальных ключей домофона включает в себя только запись нового идентификатора и его привязки к абоненту на установленном в двери устройстве, стоит особо остановиться на механике работы и внутренней структуре привычных таблеток и карт.

Все ключи построены на схеме одноразового устройства. Если происходит сбой или физические нарушения внутренней структуры — личный идентификатор просто выбрасывается или уничтожается. Ни ремонту, ни перепрограммированию без использования специальных промышленных устройств — не предусмотрено.

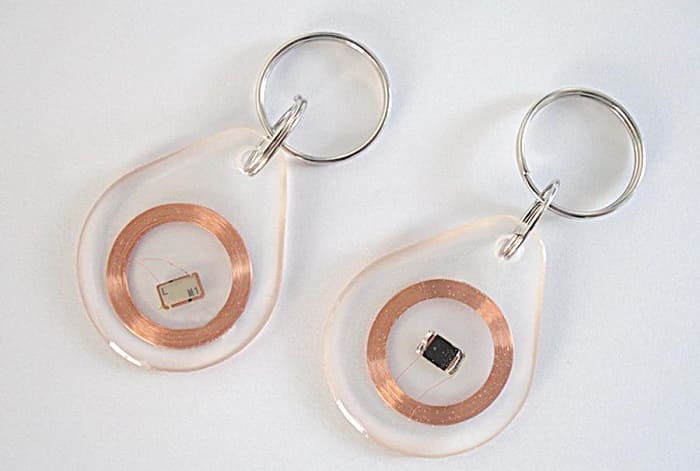

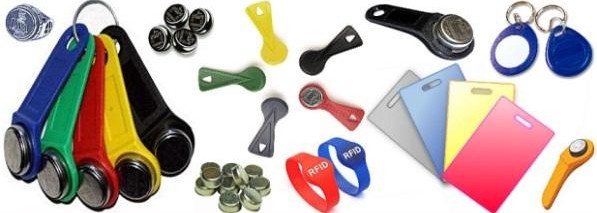

Небольшие брелочки, карточки — уже знакомы множеству людей. Для срабатывания такого ключика, его не нужно прислонять к считывающей площадке. Достаточно только поднести на определенное расстояние.

По дальности срабатывания ключи ранжируются:

1. с зоной идентификации в 100-150 мм, распространенный формат, тип Proximity;
2. с дальностью определения до 1 м, тип Vicinity.

Не смотря на такие отличия в дальности, работа всех идентификаторов проходит по простой схеме.

Домофон, использующий ключи данного класса, имеет блок излучения электромагнитного поля слабой интенсивности в зоне контактной площадки. Внутри RFID карты или брелка расположена простая схема, она включает индуктивный колебательный контур, миниатюрную передающую антенну и чип, формирующий сигнал.

При внесении ключа в зону излучения — вырабатывается энергия, происходит активация внутренней электросхемы. Карта или брелок передают радиочастотный сигнал, домофон опознает идентификатор и разблокирует дверь, если он прописан в его памяти.

Простого способа, как перепрограммировать ключ от домофона класса RFID — просто не существует для большинства типов изделий. Идентификатор формируется напыленным в заводских условиях чипом, количество уникальных комбинаций (карт и брелков) — огромно, изменения в коде не предусматриваются.

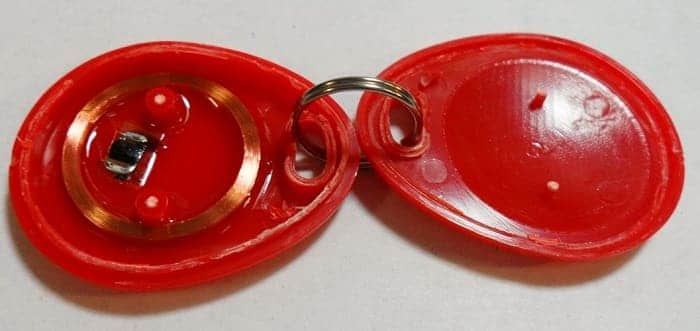

Испортится ключ может как из-за механических перегибов, изломов (в результате происходит повреждение чипа или передающей сетки антенны), так и по причине воздействия сильного электромагнитного излучения, по силе сравнимого с микроволновой печью.

Touch-Memory

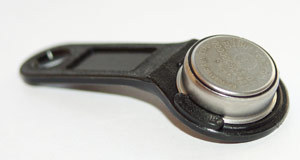

Touch-Memory — это знакомые большинству людей контактные таблетки. Внутри такого ключа также расположен микрочип.

Однако передача идентификатора происходит по электрической одноканальной схеме. В момент приложения ключа к контактной площадке, в домофоне происходи замыкание цепи считывания данных.

Уникальный код, прошитый в таблетке — передается и проверяется на соответствие одному из записанных в памяти устройства. Если опознавание прошло — дверь разблокируется.

Испортить Touch-Memory таблетку можно воздействием сильного статического напряжения, приложив таблетку к наэлектризованной одежде. Сделать это достаточно сложно, поскольку импульс должен пройти между определенными точками контактной площадки, однако такая причина поломок — самая распространенная.

Таблетка с чипом очень прочная, повредить ее механически сложно, ключ, кроме воздействия статики — можно сжечь в микроволновке. Любым другим воздействиям, включая мощнейшие ниодимовые магниты — Touch-Memory переносит без последствий.

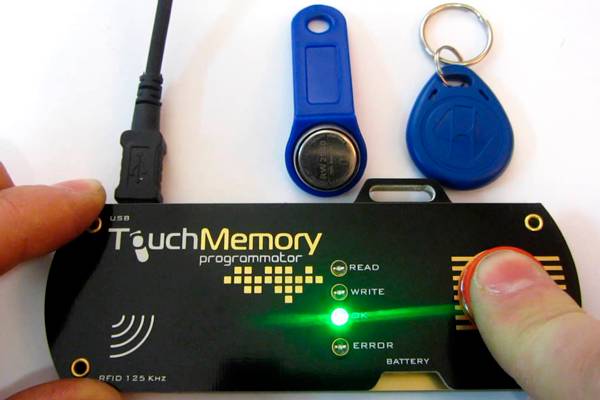

Способ, как программировать ключи доступа для домофона данного класса, заключается в использовании специального программатора. С его помощью делают клоны таблеток, а также универсальные отмычки для серий домофонов.

Touch-Memory делятся на классы. Они зависят не от внутренней структуры и принципов работы, а от производителей, каждый из которых создает внутреннюю схему с определенными характеристиками и методикой формирования уникального кода.

Широко используются Touch-Memory следующих типов:

• с маркировкой, начинающейся на DS (Dallas), применяются в огромном числе моделей Vizit, Eltis, С2000 и других;
• с маркировкой DC, а также Цифрал КП-1 — данные Touch-Memory предназначены только для домофонов Cifral;
• серии К, широко используемый в системах контроля доступа Metacom и других домофонах.

Аналогично существуют и классы, форматы RFID, к примеру, самый старый HID, популярный EM-Marin, а также используемый в срабатывающих с дальнего расстояния картах Mifare. Поэтому, прежде чем выяснять, как запрограммировать личный ключ от домофона от подъездной двери — сначала нужно приобрести Touch-Memory или RFID совместимого формата.

Программирование ключа от домофона своими руками

Методика, как закодировать персональный ключ от домофона от работы, дома или подъезда друзей — заключается только в записи данных соответствующего личного идентификатора в память контролирующего дверь устройства. Чтобы сделать это самостоятельно, необходимо получить доступ к сервисным функциям с клавиатуры передней панели.

Мастера, устанавливающие домофон — обязаны проводить перепрограммирование и менять заводские мастер коды и другую служебную информацию устройства.

Если это сделано, методики, как прописать свой ключ в домофон при помощи стандартных комбинаций доступа — не сработают. Однако огромное количество устройств на двери — откликаются на заводские коды и позволяют активировать сервисные функции.

Алгоритм действий

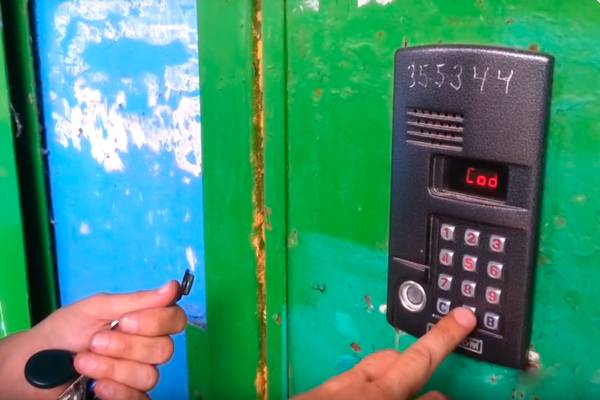

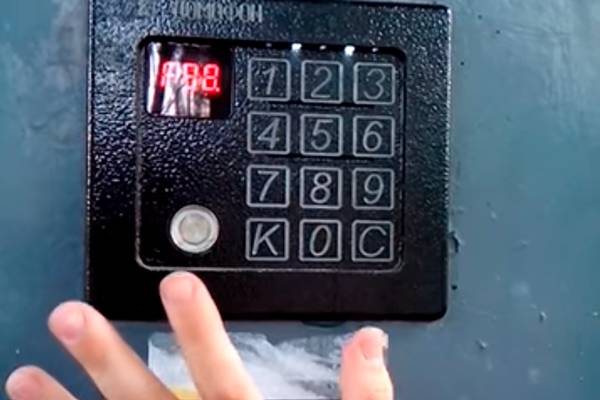

Самый простой способ — узнать, как закодировать ключ от домофона от подъездной двери, в обслуживающей компании. Некоторые из них предоставляют такие данные.

Но есть набор стандартных действий для домофонов распространенных марок.

1. Rainmann, Raikman — нажимается вызов, вводится 987654, после звукового сигнала — 123456. Если появилось приглашение Р на дисплее — нажимается 2, прикладывается таблетка, нажимается #, , #. Запись в память производится кнопкой *;
2. Vizit — набирается #-999, после звука-приглашения набирается код 1234 (у отдельных серий — 6767, 0000, 12345, 9999, 3535). После этого нажимается 3, после паузы — номер квартиры, прикладывается ключ, нажимается #,*. Если заводской код (1234 и другие) — не принят, домофон издаст двухтональный сигнал;
3. Cifral, Eltis — держать кнопку вызов до реакции (звук, приглашение на дисплее), ввести 1234, затем номер квартиры, вызов. В ответ на приглашение прислонить ключ, выйти из меню нажатием кнопки *.

В самых современных версиях домофона Cifral используется достаточно сложные кодовые наборы. Методика, как закодировать ключ от домофона от подъездной двери, выглядит так: вызов, 41, вызов, 14102, 70543.

Затем следует дождаться появления на экране приглашения, нажать 5, ввести номер квартиры, после надписи на дисплее Touch — приложить ключ. О записи в память свидетельствует звуковой сигнал.

Заключение

Записать в память домофона можно любой из приобретенных ключей, которые по ошибке называют болванками. В реальности — это работающий механизм со своим уникальным кодом. Его требуется только зарегистрировать на подъездном устройстве.

Доступны разнообразные методики применения ключей. Один и тот же может использоваться на нескольких домофонах одной марки, при условии, что произведена регистрация на каждом. Главное, чтобы Touch-Memory таблетка или RFID карта, брелок — имели совместимы формат с устройством на двери.

Видео: Как сделать дубликат ключа от домофона

Абсолютно все домофонные ключи обладают индивидуальным кодом, который вшивают внутрь во время их программирования. Данный код не читается, если ключ был каким-то образом поврежден. Чтобы исправить ситуацию, не нужно пытаться самостоятельно заблокировать домофон, достаточно просто принести ключ к мастеру, который запишет код на специализированную болванку. При этом нужно знать, как перепрограммировать домофон, ведь его память содержит коды абсолютно всех идентификаторов. В следующий раз, когда экземпляр будет поднесен к специальному устройству для считывания, система отреагирует на его код. Если он будет соответствовать коду, который был ранее занесен в домофонную базу, тогда механизм сработает и дверь откроется.

Какие основные особенности программирования?

Нужно учитывать, что бывают разные ключи для домофона. Они имеют огромное количество отличий, некоторые подходят только к выбранным моделям домофонных систем и не являются взаимозаменяемыми.

Очень просто запрограммировать ключ, зная его внутреннюю конструкцию, а также устройство. Во всех электронных ключах есть специализированный код, который записывается с помощью программатора еще на заводе-изготовителе в процессе производства.

Нельзя прошить ключ от домофона или модифицировать прошивку, которая уже один раз была записана и находилась в памяти домофона.

Иногда случается, что устройства размагничиваются или вообще перестают работать. Подобное происходит, если ключ от домофона часто падал, побывал в воде либо же подвергался электромагнитным или термическим воздействиям. Если вышеупомянутые повреждения привели к поломке, тогда для начала надо определить разновидность используемой системы, после чего подготовить ключ и программатор для его записи.

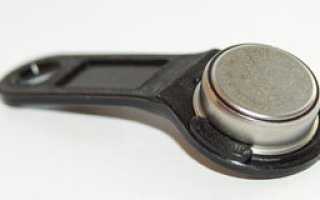

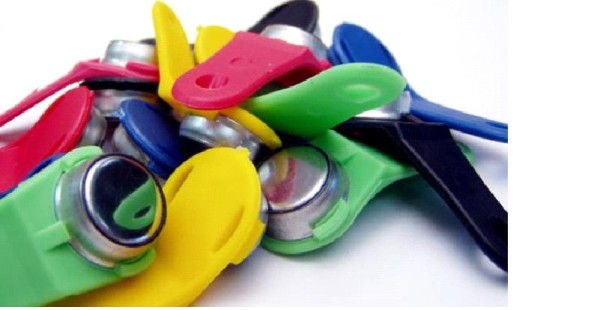

На фото – ключи Touch-Memory

Что представляют собой идентификаторы Touch-Memory?

Есть специализированные ключи-таблетки и чтобы их использовать, нужно обеспечить контакт со считывающей поверхностью домофона. Существует мнение, что на данных изделиях есть специальные магниты, однако это совсем не так.

Устройство обладает специальным ПЗУ, который содержит уникальную цифровую последовательность, тогда как сама «таблетка» является только контактной площадкой, необходимой для передачи информации. Ее металлический корпус играет роль надежного контейнера для схем, которые находятся внутри.

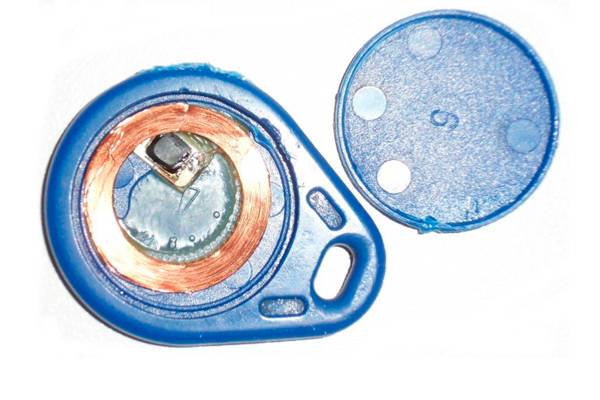

Решив разобрать корпус своими руками, вы можете полностью поломать ключ, без возможности его восстановления.

Идентификаторы для домофонов RFID

RFID переводится как радиочастотная идентификация. Такие устройства могут передавать информацию бесконтактным методом. Подобные изделия представляют собой специальный колебательный контур, во время возбуждения которого данные передаются считывателю на нужной частоте.

Затем считыватель индуцирует в антенне с помощью электромагнитного сигнала электрический ток, обеспечивая, таким образом, мощность, которая нужна для работы чипа, расположенного внутри изделия, а также передачи в домофон ответного сигнала. Очень сложно перепрограммировать ключ самостоятельно.

Особенности восстановления и перезаписи ключей

Установщик системы знает, как прописать ключ в домофон. Если вы потеряете его, тогда специалист выдаст вам новый, а перед этим запрограммирует домофон так, чтобы коды в его памяти и самого изделия совпадали.

Известно, что если устройство сломается и не будет работать, тогда можно восстановить к нему доступ, используя при этом программатор ключей домофона, а также специализированные заготовки. Сейчас многие мастерские по изготовлению или ремонту предлагают подобные услуги.

Процесс восстановления является довольно простым: информацию, которая хранилась на запоминающем устройстве дублируемого либо сломавшегося экземпляра, сначала считывают, а затем записывают на пустое изделие с помощью программатора. Так происходит кодировка ключей. Полученный экземпляр обладает таким же кодом, работает на аналогичной частоте (если это бесконтактное изделие), как и оригинал, поэтому домофон, сравнивая коды, предоставляет доступ, открывая дверь.

С помощью программатора можно осуществить запись ключей в новую память. Главное, чтобы она не была занята. Вместе с этим, процесс программирования домофонов является очень важным аспектом, который нужно учитывать, чтобы получить связную работу всей системы.

Как самостоятельно запрограммировать домофон?

Сначала нужно узнать, как заблокировать домофон, чтобы запрограммировать его контроллер и заполнить память цифровыми последовательностями и комбинациями. Нужно для этого зайти в сервисные настройки, используя специализированный код. Затем можно менять установки и определить основные функции домофона:

• Надо занести в память коды абонентов, к которым можно точно дозвониться, воспользовавшись вызывной панелью. Данная процедура упростит дальнейшее тестирование и поиск подключенных абонентов;
• Затем в память нужно занести все коды, которые соответствуют офисам или квартирам в подъезде;
• Необходимо последовательно определить список идентификаторов либо электронных ключей, которые могут открывать замок;
• Выставить режим работы замка с учетом разновидности используемого устройства, а также условий его работы;
• Осуществляя перепрограммирование ключей, можно дополнительно изменить настройки панели вызова: время ожидания, длительность сигналов, а также множество других.

Использование специального программатора

Чтобы самостоятельно осуществить программирование ключей, следует воспользоваться специальным программатором:

• Прежде всего, надо подключить устройство с помощью адаптера к обычной сети. Сначала может загореться надпись Error, но затем появится Read, а аппарат сообщит о своей готовности с помощью звукового сигнала;
• Затем нужно приложить оригинальный экземпляр к считывателю. После того как процесс закончится, загорится надпись Write;
• На протяжении нескольких секунд нужно приложить болванку к этому гнезду. При успешной записи появится надпись Ок, если же опять возникнет Error, тогда, чтоб программировать ключи, нужно повторить заново весь алгоритм.

Самостоятельно запрограммировать изделие можно, только если есть оригинал. Если же его нет, тогда придется пойти к установщику, ведь только у него есть специализированный мастер-ключ.

На видео показана работа программатора ключей:

Ключ, используемый при работе с домофоном, может выйти из строя крайне редко, если мы говорим о своеобразных таблетках – это бесконтактная система RFID, которая основана на картах, работающих на значительном расстоянии.

В случае прекращения деблокировки двери появляется логичный вопрос: что предпринять для перепрограммирования ключа домофона? Ситуация нелегкая, но она совсем не говорит о том, что требуется непосредственное вмешательство устройства для идентификации.

Специфика программирования

Для того, чтобы узнать, по какой причине программирование включает лишь запись другого ключа, его непосредственной привязки к устройству, необходимо сфокусироваться на механике и структуре карт.

Имеющиеся ключи созданы согласно строению устройства одноразового типа. Когда случается сбой, любые нарушения физического характера, идентификатор выбрасывается или ликвидируется. Здесь не предусматривается, ни повторное программирование, ни ремонт без применения специально предназначенных устройств.

О карточках и маленьких брелоках знает масса активных пользователей. Чтобы такие ключи сработали, не обязательно их прислонять к площадке считывателя – будет достаточным лишь поднести на некоторое расстояние.

Ключи делятся на категории, согласно дальности срабатывания:

1. С наличием зоны опознавания в 100-150 мм, тип Proximity;
2. С наличием дальности определения до 1 м, тип Vicinity.

Даже при подобных различиях, функционирование происходит по незамысловатой схеме.

Домофон, употребляющий ключи этого класса, обладает блоком излучения незначительной интенсивности в области контактной площадки. Во внутренней части карты RFID находится обычная схема, состоящая из контура, антенны, также, чипа, который формирует сигнал.

Когда ключ попадает в область излучения, начинает вырабатываться необходимая энергия, приводится в активность внутренняя схема. Карта передает сигнал, тогда домофон быстро различает идентификатор, прописанный в его памяти. После этого происходит разблокировка двери.

Для большего числа разновидностей изделий не существует определенного пути, как запрограммировать ключ от домофона. Опознаватель создается при помощи чипа, напыленного на заводе. Число комбинаций является внушительным, не предусмотрены изменения кода.

Ключ вполне способен прийти в негодность, это происходит по причине изломов или перегибов, в итоге повреждается чип. Также, подобный сбой может случиться из-за воздействия мощного излучения, которое сравнимо, разве что, с микроволновой печкой.

Touch-Memory

Представлен в виде контактирующих таблеток, которые вмещают микрочип. Но передача опознавателя осуществляется посредством специальной схемы: когда ключ касается площадки, случается сильное замыкание цепи в устройстве.

Код, присутствующий в таблетке, проходит проверку, обязан точно подходить для устройства, которое находится в памяти. При нормальном прохождении процедуры опознавания дверь открывается.

Таблетку можно испортить — достаточно воздействии мощного напряжения, например, приложить ее к наэлектризованным предметам одежды. В реальности это сделать сложно, потому как, импульсу следует пройти меж конкретными точками площадки. Но, надо скакать, что подобная причина поломок считается наиболее распространенной.

Таблетка с наличием чипа является прочной, практически, невозможно повредить ее механическим путем. Кроме указанного выше воздействия, ключ еще вполне можно повредить в микроволновке, например, сжечь. Любые другие воздействия, он способен переносить без негативных последствий и можно избежать массу непредвиденных сбоев, следовательно, неприятностей.

На сложный вопрос, как запрограммировать ключи от домофона vizit , можно дать довольно простой ответ – использовать специально предназначенный программатор. Производятся, так называемые, клоны таблеток, кроме того, отмычки универсального характера.

Touch-Memory разделяются на классы, зависимых не от внутреннего устройства, принципов функционирования, а от непосредственного изготовителя. Любой их них делает схему с наличием определенных свойств и методов образования уникального кода.

Особо широко сегодня применяется Touch-Memory таких типов:

• с наличием маркировки, которая начинается на DS (Dallas), используются в большом ассортимента моделей, таких как Eltis, Vizit, С2000;
• с наличием маркировки DC, Цифрал КП-1 — они созданы, исключительно, для моделей Cifral;
• серии К, которая активно используется в специальных системах по контролю доступа.

Параллельно присутствуют классы и форматы RFID, например, старого образца HID, особо востребованный EM-Marin. По этой причине перед тем, как узнать, каким образом запрограммировать индивидуальный ключ, вначале следует обрести Touch-Memory или же RFID подходящего формата.

На видео: Запись ключа через программатор Touch-Memory
