Как поставить турбину на ваз 2109

Турбина на ваз 2108 карбюратор своими руками

ВАЗ 2109 автомобиль, который часто встречается на территории стран СНГ. История этой модели началась еще в 1980х годах и, несмотря на последующие доработки и модернизации, даже самые новые заводские модификации можно считать устаревшими. Не удивительно, что многие владельцы таких авто, коих не мало, ищут варианты увеличения мощности. И один из них — это установка турбокомпрессора на карбюратор. В чем же преимущества и каковы минусы подобной модификации, зачем и кому это может понадобиться.

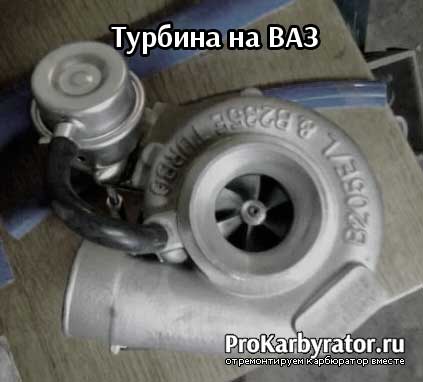

Для чего ставят турбину на ваз с карбюратором

В идеале, владельцы ВАЗ 2109, как и других карбюраторных авто, надеются подобным способом увеличить мощность двигателя до возможного максимума. И особенно эта мысль будоражит автолюбителей, которые любят погонять. Так же, существует мнение, что, грамотно установив турбину, можно добиться снижения шума, уменьшения количества топлива (стандартный расход при большей мощности), сокращения времени разгона и возможность поднять крутящий момент. Преимущества и выгоды тут, вроде бы вполне очевидны, но так ли все хорошо и на практике?

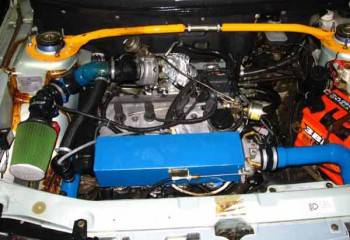

Установка турбины на двигатель с карбюратором

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Читайте также:

Когда достроят цкад в московской области

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто. Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.
За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Из самых главных преимуществ такой установки стоит выделить следующие:

Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Еще важно подобрать и правильно настроить турбину в соответствии с рабочим объемом самого силового агрегата. Как правило, процесс настройки является не менее трудоемким, чем монтаж.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Плюсы и минусы установки

Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.

Читайте также:

Где на стойках указан номер

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
Желательно использовать только рекомендованное производителем масло.
Не допускать резкого старта с большими нагрузками.
Не допускать резкой остановки двигателя при нагрузках.
Не допускать долгой работы на холостом ходу.
Герметичность.
Своевременно менять воздушный фильтр.

Какую турбину ставить на ваз с карбюратором?

Что касается выбора турбокомплекта, то непосредственно для ВАЗ его нет. Но можно взять универсальные модели, подходящие по параметрам. Самыми популярными на сегодняшний день считаются турбины Garrett. Так же существуют и другие хорошо показавшие себя с отечественными автомобилями турбины, такие как IHI, BorgWarner, Holset, Mitsubishi и Subaru. Выбор достаточно широк и разнообразен как в отношении производителей, так и ценовых категорий.

Если говорить о теории, расход топлива зависит от мощности, мощность же зависит от уровня обогащения топливно-воздушной смеси, попадающей в цилиндры. Есть два типа систем: наддув и турбонаддув. Различия заключаются лишь в механизме, который приводит турбину в движение.

В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Турбина на карбюратор

Немного теории

Читайте также:

Как переделать морозильный ларь в холодильный

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры — охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом.
Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.
Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.
За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Рекомендуем также прочитать статью о том, как форсировать двигатель и что для этого нужно. Из этой статьи вы узнаете о различных способах увеличения мощности и форсирования силового агрегата.

Из самых главных преимуществ такой установки стоит выделить следующие:

Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Рекомендуем также прочитать статью о том, как сделать впрыск воды в двигатель своими руками. Из этой статьи вы узнаете о том, для чего нужна и что дает система водного впрыска, а также как самому реализовать такой впрыск воды в мотор.

Читайте также:

За какое время двигатель мощностью 4 квт

Установка турбины на двигатель с карбюратором

В данной статье приведены общие правила и рекомендации по созданию и установке механического нагнетателя с приводом от коленвала на карбюраторных двигателях, на которых нагнетатель полагается располагать перед карбюратором.

1. Если давление наддува составляет более двух атмосфер, то требуется переход на более высокооктановый бензин(из-за существенного роста фактической степени сжатия). Но самодельный нагнетатель вряд ли сможет дать более двух атмосфер, так что достаточно обычной регулировки угла опережения зажигания, уменьшив его на необходимую величину. Если система зажигания снабжена вакуум-корректором угла ОЗ, то необходимо произвести его перенастройку в связи резким изменением давлений в карбюраторе.

Устанавливаем турбину на карбюраторный ВАЗ 2107

Если двигатель имеет спортивные(широкие) фазы газораспределения, то происходит существенный рост расхода топлива из-за выноса части смеси в выпускной коллектор. Так что на спортивные моторы наддув лучше не ставить, если, конечно, не планируется использовать эту машину в соревнованиях.

3. Многие считают, что наддувной двигатель — псих, не умеющий ехать на малых оборотах. На деле же максимальные обороты почти не растут, так как они определяются не столько количеством сгоревшей смеси, сколько массой поршней, шатунов, качеством исполнения впускных и выпускных трактов. Происходит весьма большое увеличение тяги, приёмистости, скорости раскрутки до максимальных оборотов, но роста последних почти не наблюдается.

4. Если после установки наддува двигатель будет эксплуатироваться в таких же режимах, что и до установки, то увеличения расхода топлива не произойдёт. Наоборот, будет достигнута некоторая экономия за счёт существенного сокращения времени разгона, преодоления подъёмов, возможности двигаться на более высокой передаче.

5. Нагнетатели весьма чувствительны к препятствиям потоку воздуха, поэтому крайне желательно произвести полировку впускного коллектора, большого диффузора карбюратора и др. деталей до зеркального блеска(сначала обточив стенки до ровной поверхности, а затем отполировав). Если полировка недоступна, то надо позаботиться об отсутствии поперечных задиров, которые будут завихрять поток. Недопустимо использовать для соединения нагнетателя с карбюратором гофрированные шланги — лучше всего использовать гладкие пластиковые трубы(например, канализационные) с плавными изгибами. Желательно увеличить площадь фильтрации воздушного фильтра(если фильтр поролоновый с масляной пропиткой или, не дай Бог, инерционный, то его желательно заменить на бумажный — нагнетатель не любит разрежения в фильтре и тем более мусора, которого инерционные фильтры на малых скоростях пропускают кучу). Перед бумажным фильтром желательно установить предочиститель из многослойной марли(НЕ ТКАНИ), пропитав его маслом.

6. Так как после установки нагнетателя будет сгорать больше смеси, то возрастает риск доискрового(калильного) зажигания. Во избежание этого надо вкрутить хорошие свечи, например А23. Для более полного сжигания смеси желательно увеличить энергию искры, что достигается применением коммутаторов. Желательно также применять высоковольтные провода с распределённым сопротивлением(то есть без резисторов)- TESLA и др.

7. Для обеспечения достаточно богатой смеси надо НЕМНОГО увеличить диаметр топливных жиклёров, а в целях обеспечения чистоты воздуха надо загерметизировать карбюратор. В качестве уплотнителя для осей и тяг можно использовать толстые шерстяные нитки, пропитанные маслом. Для этого надо рассверлить на ¼ глубины канал, увеличив диаметр рассверленной части на 2-3 мм и уложить туда нитку. Затем это всё закрывается прокладкой для удержания нитки от осевого перемещения. Все отверстия для забора воздуха из окружающего пространства(мимо воздушного фильтра — винт качества смеси и пр.) необходимо снабдить фильтрами.

8. Колесо компрессора должно иметь достаточный размер и обороты. Например, для двигателей объёмом в 1-2 литра можно применять пылесосные агрегаты АП-600, обеспечивая их вращение с частотой, в 1,5-2 раза больше оборотов коленвала. Впрочем, для каждого сочетания«мотор-вентилятор» передаточное соотношение надо подбирать индивидуально, контролируя давление наддува, чтобы во всех режимах оно лежало в пределах 1,3-2 атм.

9. Если передаточное соотношение привода компрессора будет больше 2,5, то уже целесообразно применение интеркулера — промежуточного охладителя наддувочного воздуха. Дело в том, что на таких оборотах(15-20 тысяч, в зависимости от оборотов коленвала) воздух уже начинает нагреваться от трения о лопатки. В результате он расширяется и массовое наполнение цилиндров падает. Интеркулер(очень похож на обычный сотовый радиатор для охлаждающей жидкости, только каналы, естественно, пошире и изгибы поплавнее) ставится после компрессора и охлаждает нагретый воздух, что, кстати, благоприятно сказывается и на температуре самого двигателя, особенно поршней, которым при установке турбины достаётся по первое число. Впрочем, никто не осудит за установку интеркулера на любой наддувный двигатель — массовое наполнение цилиндров вырастет на 10-20%, в зависимости от температуры забортного воздуха — чем она выше, тем больше толку будет от«кулера». Только не вздумайте ставить охладитель на безнаддувный двигатель, массовое наполнение ощутимо упадет, так как интеркулер обладает приличным сопротивлением потоку.

10. Вопрос: где взять этот промежуточный охладитель? Конечно, на обычном развале эту штуку не найти, так как интеркулеры применяются в основном на турбодизелях — как грузовых, так и легковых, так что придётся его заказывать. Из отечественных автомобилей охладители имеют КамАЗ-6460,«Волги» и«Газели» с дизелем Steyr ГАЗ-5601 и… Пожалуй, из доступных вариантов всё. Впрочем, можно изготовить интеркулер самому, из оцинкованной стали, или, что ещё лучше, меди толщиной 0,5-2 мм, и труб — хоть водопроводных.

Только этот процесс весьма трудоёмкий, так как требуется хороший тепловой контакт между каналами и рёбрами, что потребует хорошей пайки с использованием кислоты. Главные условия — каналов должно быть побольше, они должны быть поуже и суммарная площадь сечения каналов должна быть минимум в 1,5 раза больше сечения впускной трубы. Это необходимо для того, чтобы воздух в каналах тёк медленнее и чтобы площадь его соприкосновения со стенкой канала была больше для лучшего охлаждения. Например, при внутреннем диаметре впускной трубы 50 мм требуется интеркулер с 4 каналами, каждый диаметром около 30 мм. Вычислить необходимый диаметр каналов можно через формулу площади круга: площадь=3,14*радиус в квадрате. Переход впускной трубы в каналы должен быть максимально плавным — лучше всего сформировать разветвители из стеклоткани, пропитанной эпоксидкой. Ступеньки в каналах тоже ощутимо завихряют и подтормаживают поток, так что их нужно промазать герметиком. Нужно обеспечить хорошую продувку рёбер охладителя, иначе толку от него будет мало — лучше всего выделить ему воздухозаборник. На мотоциклах лучше всего расположить его перед двигателем, обеспечив ему хорошую продувку и защиту от грязи, чего можно достигнуть при помощи дефлекторов и воздуховодов из листового металла или той же стеклоткани, пропитанной эпоксидкой.

11. Теперь о устройстве самого нагнетателя. Лучше всего, если он будет , но возможен и вентиляторный — с отводом воздуха параллельно оси. Крыльчатка должна вращаться на шарикоподшипниках — роликовые, игольчатые и тем более скольжения недопустимы из-за больших частот вращения. Для смазки желательно применять хладоновое(фреоновое) масло, например ХФ-12-18. Использовать для смазки масло из моторной системы смазки нежелательно, так как оно имеет достаточно высокую температуру. Масло должно иметь вязкость 5-10W. Уплотнить подшипники надо резиновыми самоподжимными сальниками, чтобы вал компрессора проворачивался от руки с усилием. После небольшой приработки на двигателе вал будет проворачиваться с инерцией. Само колесо нагнетателя необходимо тщательно отбалансировать — на таких оборотах разницы всего в один грамм будет достаточно для убийственных вибраций. Для регулировки натяжения приводного ремня лучше всго закрепить корпус нагнетателя на оси и длинных шпильках. Материал лопастей нужно подбирать такой, чтобы они не погнулись при резкой раскрутке(до 5000 об/мин/сек, что возможно при подгазовках на нейтральной передаче) и их не разорвало на высоких оборотах(до 25000 об/мин, что также реально, особенно на мотоциклах). В общем, на лопастях надо сделать рёбра жёсткости, но небольшого размера и такие, чтобы они не сильно завихряли поток воздуха. В общем, колесо должно быть максимально лёгким, прочным и гнать воздух в одном основном направлении, так что желательно его изготавливать в хорошей мастерской.

Дата публикации: 06.09.2007

Стоит ли заниматься установкой турбины своими руками?

Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.

Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.

Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.

Читать также: Лукойл люкс или генезис

Стоит ли овчинка выделки?

Если подвести итог всего вышесказанного, то фактической выгоды в установке турбины на ВАЗ 2109 практически нет. Полноценная качественная модификация обойдется очень дорого, а в других вариантах нет смысла и возрастает риск, в лучшем случае, распрощаться с автомобилем окончательно. Само собой разумеется, что двигатель перед установкой турбокита должен быть абсолютно исправен и не иметь дефектов. В противном случае, его тоже придется заменить.

К общим минусам установки турбины на карбюратор ВАЗ стоит так же отнести и то, что срок службы двигателя с подобными доработками существенно сокращается. И это даже при идеально установленном по всем правилам оборудовании. А также, стоит соблюдать основные требования по эксплуатации и профилактическому уходу за самим турбокомпрессором. Так как самая частая причина поломок не заводской брак или недолговечность самого элемента, а именно ненадлежащее использование.

Нашел вот такую статью про карб+турбо по этому принципу думаю собрать двигатель скорей всего 213 блок. у кого какие мнения по этому поводу жду))) если есть какие то советы по поводу турбо двигателя буду благодарен))) ВТОРАЯ ЧАСТЬ НАХОДИТСЯ В БЖ МОЕГО АВТО

Для отработки компоновки ТКР был изготовлен специальный стенд, имитирующий двигатель. На нем были установлены штатный выхлопной и впускной коллекторы двигателя, к которым подсоединялись турбинный и компрессорный тракты ТКР с учетом минимальных потерь давления, прочности конструкции и размещения в пределах моторного отсека автомобиля «ВАЗ-2107». Здесь же определили способ установки карбюратора и воздушного фильтра, конфигурацию и крепление маслопроводов, расположение термопар и датчиков давления. Турбокомпрессор был размещен со стороны впускного и выпускного коллекторов двигателя. Его ось ориентирована параллельно коленчатому валу двигателя. Приемный патрубок турбины и выпускной коллектор соединены короткими трубами, обеспечившими плавное сопряжение. Отработавшие газы из ТКР отводятся по специальному патрубку в приемную трубу глушителя, которую пришлось доработать для этой цели. Конструкция подшипника скольжения ТКР предполагает его смазку под давлением. Масло сюда поступает из основной масляной магистрали двигателя, работающей под давлением, направляется через переходник, ввертываемый в резьбовое гнездо штатного датчика аварийного давления масла. Отработанное масло из ТКР сливается в масляный поддон картера двигателя самотеком. В нижней части переходника через медные уплотнительные кольца закрепляется ниппель трубки подвода масла к ТКР. В верхнюю часть вворачивается ниппель с трубкой для замера давления масла в системе, соединенной со стрелочным манометром непосредственного действия со шкалой измерения до 6 кгс/см2. Для монтажа турбокомпрессора в моторном отсеке автомобиля «ВАЗ-2107» пришлось перенести аккумулятор в левую часть отсека. С двигателя снимаются воздушный фильтр и карбюратор, и на штатную площадку карбюратора через паронитовую прокладку устанавливается приемный алюминиевый патрубок, который закрепляется болтами. Штатная приемная труба удаляется. На шпильки выхлопного коллектора через штатную прокладку устанавливается и закрепляется газоподводящий патрубок. Снизу вводится доработанная приемная труба глушителя и через медную прокладку соединяется с треугольным фланцем перепускной трубы газоподводящего патрубка. На горизонтальный фланец патрубка устанавливается и закрепляется ТКР. В выпускной тракт ТКР вводится цилиндрическая законцовка отводящего патрубка с уплотнительным кольцом, после чего прямоугольный фланец патрубка закрепляется через медную прокладку на приемной трубе ТКР.

Между приемным и выпускным патрубками, а также патрубком компрессора ТКР устанавливается соединительный патрубок диаметром 50 мм и закрепляется ленточными хомутами. На выходе компрессора ТКР устанавливается входной алюминиевый патрубок и закрепляется через дюритовую муфту ленточными хомутами. К горизонтальному фланцу входного патрубка при помощи штатных шпилек через штатную паронитовую прокладку крепится карбюратор. Короткие штатные тяги привода дроссельной заслонки и вторая справа прижимная пластина крышки головки блока удаляются. Вместо прижимной пластины устанавливается кронштейн привода дроссельной заслонки, на котором монтируются кулисы и длинные тяги привода дроссельной заслонки. На специальном штуцере входного патрубка закрепляется трубопровод гидровакуумного усилителя, подсоединяются датчики и указатели приборов. Затем устанавливается штатный воздухофильтр со штатным подсоединением трубы вентиляции картера. Для сравнения показателей двигателя до и после установки турбокомпрессора были проведены испытания серийного автомобиля и оборудованного ТКР. В программу входили скоростные испытания на горизонтальном участке, испытания на подъеме, а также испытания на приемистость. Контроль за температурой газов перед турбиной осуществлялся с помощью авиационного термометра со шкалой измерения до 950 С. Термопара датчика устанавливалась по оси газового потока в подводящем патрубке ТКР. Температура наддувочного воздуха контролировалась авиационным термометром ТЦТ-13 со шкалой измерения до 300 С. Термопара датчика закреплялась на штатном впускном патрубке двигателя. Разрежение и наддув в системе измерялись авиационным мановакуумметром МВ-16У со шкалой измерения от 350 до 1600 мм рт.ст. Давление масла в системе контролировалось при помощи стрелочного манометра непосредственного действия со шкалой измерения до 6 кгс/см2. Анализируя итоги проведенной работы, можно с уверенностью сказать, что ТКР-7 можно разместить в моторном отсеке любого автомобиля из семейства «ВАЗ» (кроме моделей 2108, 2109) без изменения серийности деталей и узлов. Двигатель с ТКР пускается без затруднений и устойчиво работает во всем диапазоне частот вращения. Ресурс ТКР соизмерим с ресурсом двигателя. Давление наддува при 4000—4100 об/мин начинает превышать атмосферное давление 720 мм рт. ст. по прибору), т.е. при этом режиме обеспечивается форсаж приблизительно на 20%, что положительно сказывается на динамике разгона. При старте с места автомобиль «ВАЗ-2107» с ТКР при нагрузке четыре человека достигает скорости 100 км/ч за 18 с; этот же показатель у автомобиля без ТКР составляет 24 с. При всех режимах температура двигателя с ТКР не отличалась от таковой на серийном автомобиле. Влияние отбора масла из главной магистрали на смазку ТКР проявляется в по¬нижении давления масла на 0,1—0,2 кгс/см2 в системе двигателя при частоте вращения 4500 об/мин и выше, что не выходит за пределы нормального. Что касается экономичности, то удельный расход топлива (из расчета на 1 л. с/ч) у двигателя, снабженного ТКР, снизился на 15—20 %. Во время испытаний выявились и недостатки установки. Например, при эксплуатации на автомобилях с объемом двигателя 1200 — 1500 см желательно применение ТКР меньших размеров. Для катерных двигателей, работающих практически в постоянном режиме, это несущественно. В описанной установке выход на необходимое давление наддува (1,2 кгс/см2) приходится осуществлять подбором дросселирующих шайб, что очень трудоемко и занимает много времени. В дальнейшем предполагается установить клапан в газоподводящем канале, который будет срабатывать при достижении определенного давления нагнетаемой топливо-воздушной смеси. Если вы выбираете наддув, нужно понимать, что они бывают разные по исполнению и разных производителей. Что касательно моего выбора, то я выбрал именно турбокомпрессор, который работает за счёт энергии отработавших газов. Плюсы этого наддува в том, что он не отнимает мощности от двигателя, увеличивает КПД двигателя, при правильной настройке уменьшает расход топлива. Ну, если вы ещё и заботитесь о санитарных нормах, то турбокомпрессор уменьшает шумность выхлопа и токсичность отработавших газов. Эта информация была случайно найдена в Интернете! Минусы тоже есть: у меня после установки наддува он начинает давать избыточное давление с 3000-3200 об/мин.

Читать также: Гайка ступицы камаз 4310

Преимущества механического наддува в том, что он начинает работать сразу же при нажатии педели газа, но он увеличивает расход топлива и отнимает мощность от двигателя, да и стоимость сильно высокая.

Но прежде чем рассказывать про установку наддува я пожалуй расскажу про расчёты, ибо ставить что-либо, надеясь на авось, я не умею

Установка турбины на ВАЗ 2109 (карбюратор) позволит увеличить мощь

«Лада Самара» — машина распространённая на российских дорогах. Первая «Девятка» появилась ещё в конце восьмидесятых. И до сих пор, сотни таких машин «бороздят просторы» нашей необъятной.

Машина вышла довольно интересная и для своего времени даже современная. Но сейчас, даже в более новых модификациях, изрядно устарела. Так что, хозяева авто ищут все возможные способы улучшения ходовых и скоростных характеристик.

Карбюраторные двигатели на «Девятках» часто подвергаются серьёзным испытаниям со стороны владельцев. Одних не устраивает мощность, других ещё какие-нибудь показатели.

В итоге многие автолюбители выбирают тюнинг карбюратора ВАЗ 2109, считая, что повышенный расход топлива с лихвой компенсируется улучшением прочих характеристик.

Ещё одним увлечением владельцев «Лады Самара» является установка турбины на ВАЗ 2109 (карбюратор).

При грамотном подходе, и, конечно же, рабочем двигателе без каких-либо дефектов, можно даже за сутки собрать турбированный мотор.

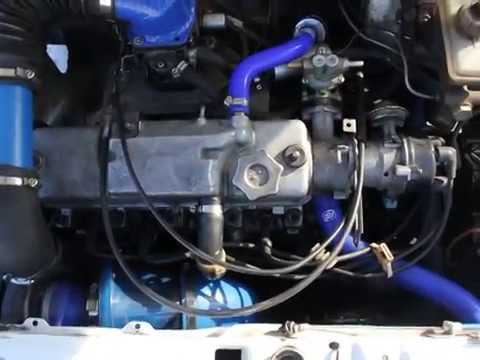

Здесь вы можете посмотреть, как правильно производится такой процесс, как установка турбины на ВАЗ 2109 (карбюратор), видео в довольно неплохом качестве. Так что, вы без труда поймёте, как и что делать.

В данном примере использован популярный комплект Stage1. Двигатель для примера взят объёмом 1600, восьмиклапанный.

Если вас интересует турбина на ВАЗ 2109 (карбюратор), цена на нее будет достаточно умеренная — в районе 3000 рублей. Вообще, многие водители задаются вопросом, что же лучше – компрессор, или турбо? Ведь установка компрессора на ВАЗ 2109 (карбюратор) – тоже весьма неоднозначный вопрос.

Кто-то считает, что игра не стоит свеч, что расход топлива возрастает, а сам двигатель изнашивается быстрее. Отчасти, это правда. Нагрузка на двигатель действительно увеличивается.

Ещё один вопрос по данной теме, который часто поднимают на форумах — установка фильтра нулевого сопротивления на ВАЗ 2109 (карбюратор).

Специалисты же говорят прямо – никакого реального прироста мощности вы не заметите. Более того, это лишь один из способов банально выманить ещё немного денег из любителей тюнинга. На «Девятке» от такого «улучшения» вы прибавки мощности не увидите.

Вообще, требуется серьёзная переработка двигателя, а на стоковый можете даже не пытаться его устанавливать. Да и если вы, серьёзно доработав мотор и карбюратор, а затем, установив фильтр, что-то и получите, то вряд ли даже заметите изменения.

Турбина на карбюратор ВАЗ 2109

Для чего ставят турбину на ваз с карбюратором

Плюсы и минусы установки

Некоторые нюансы которые стоит учесть после установки

Вот несколько основных моментов:

Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
Желательно использовать только рекомендованное производителем масло.
Не допускать резкого старта с большими нагрузками.
Не допускать резкой остановки двигателя при нагрузках.
Не допускать долгой работы на холостом ходу.
Герметичность.
Своевременно менять воздушный фильтр.

Какую турбину ставить на ваз с карбюратором?

В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Стоит ли заниматься установкой турбины своими руками?

Стоит ли овчинка выделки?

Турбина на Ваз 2109 карбюратор своими руками

Установка турбины на двигатель с карбюратором

Немного теории

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Компрессор «AutoTurbo» 0.5 бар с установочным комплектом для ВАЗ 2108-21099, 2115 карбюратор /комплектация «TUNING SPORT»/

ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099, ВАЗ 2115 с карбюраторным двигателем.Для данного кит-комплекта используется оригинальный компрессор «AutoTurbo» серииPK 23-1 с избыточным давлением наддува до 0.5 бар при 5200 об./мин.Установка не требует серьёзного вмешательства в конструкцию двигателя. В частности, не требуется доработка поршневой группы. Данный комплект на серийный автомобиль под силу установить самостоятельно за 2 часа.
Комплектация «TUNING SPORT» (комплект выглядит в точности так, как на фото):
— Оригинальный нагнетатель AutoTurbo серии PK 23-1 0.5 бар (1 шт.) — Кронштейн компрессора (1 шт.) — Болт крепления компрессора М8 (4 шт.) — Шайба болта крепления компрессора М8 /между кронштейном и улиткой/ (16 шт.) — Приводной ремень BOSCH 6PK900 (1 шт.) — Труба алюминиевая 57 мм L=50 мм (2 шт.) — Труба алюминиевая 70 мм L=300 мм (1 шт.) — Переходник на карбюратор (1 шт.) (для установки переходника потребуется заменить стандартные шпильки карбюратора на более длинные шпильки либо болты, а также вырезать из листа паронита прокладку)— Патрубок силиконовый 90 градусов D=57/63 мм (1 шт.) — Патрубок силиконовый 90 градусов D=57/76 мм (1 шт.) — Патрубок силиконовый прямой D=70/76 мм (1 шт.) — Патрубок силиконовый с фланцем под Blow Off D=57 мм (1 шт.) — Хомут 50-70 мм (4 шт.) — Хомут 70-90 мм (3 шт.) — Хомут 60-80 мм на компрессор /выпуск/ (1 шт.) — Хомут 30-45 мм на блоу-офф (1 шт.) — Упаковочная коробка (1 шт.) — Гарантийный талонДля установки комплекта и достижения максимального эффекта дополнительно потребуется:— Шкив коленчатого вала ВАЗ 2110— Шкив генератора ВАЗ 2112 (под вал 15 мм) или генератор ВАЗ 2112 с верхним, нижним кронштейнами ВАЗ 21082 и болтом — Воздушный фильтр нулевого сопротивления с посадочным диаметром 70 мм— Фильтр вентиляции картерных газов— Блоу-офф HKS Style (подходит к силиконовому переходнику из комплекта) (желательно)— Карбюратор 24х26 или 24х29 (желательно)— Электробензонасос выносной низкого давления (желательно) — Прямоточный выпуск 4-2-1, диаметр трубы 51 мм (коллектор, резонатор, глушитель) (желательно)— Вал распределительный спортивный, например, TEAM80 10,26 мм (270°), 10,42 мм (254°), 11,20 мм (262°) (желательно)ООО «АвтоТурбоСервис» (г. Санкт-Петербург) является разработчиком и производителем приводных нагнетателей (компрессоров) «AutoTurbo» для установки как на автомобили ВАЗ, так и на автомобили зарубежного производства. На сегодняшний день выпускается хорошо зарекомендовавшая себя в процессе эксплуатации серия механических нагнетателей (компрессоров) РК-23 в различных модификациях. Из преимуществ этой серии можно выделить бесшумность работы, что крайне важно для автомобилей иностранного производства, а также сравнительно небольшие габаритные размеры по сравнению с другими выпущенными сериями и нагнетателями иностранного производства.

Диапазон рабочих давлений выпускаемых компрессоров находится в пределах: 0,5 бар для серийных моторов и 0,7 бар для доработанных под наддув. При производстве приводных компрессоров применяются высокоточное оборудование, импортные комплектующие ведущих фирм мира и инновационные технологии.

Внешний вид нагнетателя доведён до уровня лучших зарубежных образцов. Порошковая окраска позволяет сохранять первоначальный внешний вид на долгие годы. Конструктивно нагнетатель «АвтоТурбо» состоит из двух частей: центробежного компрессора и высокооборотного мультипликатора. Привод осуществляется поликлиновым ремнём от шкива коленчатого вала двигателя. Компрессор не обслуживается в процессе эксплуатации. При установке на автомобили иностранного производства возможна ориентировка направления напорной части улитки относительно положения воздушной магистрали. Внешний диаметр на входе в компрессор 76 мм, на выходе — 61 мм, при диаметре улитки 195 мм. Высокооборотный мультипликатор собран на подшипниках качения специальной высокооборотной серии. Замена осуществляется каждые пятьдесят тысяч километров пробега автомобиля.

Крутящий момент передаётся двумя поликлиновыми ремнями серии PJ. Замена ремней — каждые пятьдесят тысяч.

При работе нагнетатель практически бесшумен. Масло и охлаждающая жидкость не подводятся. При установке нагнетателя не требуется вносить изменения в конструкцию двигателя, за исключением вариантов давления наддува выше 0.5 бар. В отличие от появившихся на рынке копий компрессора РК-23, оригинальный компрессор «AutoTurbo» обладает отличным качеством и надёжностью. Подделки собраны из деталей очень низкого качества.
Это приводит к их быстрой поломке, а зачастую и выходу из строя двигателя автомобиля, на который данное изделие было установлено. Очень часто подобная подделка, даже ещё не установленная на машину, уже неработоспособна.
Прибавка мощности при наддуве 0.5 бар составляет до 50%.Заводская гарантия на изделие 6 месяцев со дня продажи.ТОВАР СЕРТИФИЦИРОВАН
УСТАНОВИТЬ КОМПРЕССОР

Недостатки системы турбонаддува

Перед тем как устанавливать дополнительное оборудование, нужно учесть не только плюсы, но и минусы такого апгрейда. Зачастую при детальном изучении всех тонкостей становится очевидна нецелесообразность улучшения показателей мощности.

В некоторых случаях может потребоваться замена свечей зажигания.
Увеличение мощности неизбежно ускорит износ частей двигателя
Поиск подходящей турбины может занять длительное время (особенно для отечественных автомобилей)
Стоимость работ и комплектующих весьма высока, иногда сумма равнозначна стоимости авто
В случае поломки повторная установка турбины обойдется недешево
После поездки на высокой скорости двигатель будет нуждаться в охлаждении
Повышение расхода горючего. В среднем данный показатель увеличивается на 15 — 20 процентов.

Если вы приняли решение об усовершенствовании двигателя автомобиля с помощью турбонаддува своими руками, прежде всего необходимо определить, подходит ли выбранное оборудование вашему автомобилю.

Лучшим решением будет консультация специалиста, который произведет необходимые расчеты и подберет нужную модель турбины.

Краткое описание остановки с турбиной низкого давления

На автомобилях ВАЗ турбокомпрессор устанавливается над приводом, находящимся над правым колесом: между приемной трубой и коллектором выпуска. К компрессору присоединяются два патрубка, один из которых подсоединяется к воздушному фильтру, другой – к рессиверу.

Подводя итог, необходимо сказать, что турбина является самой дорогой и дефицитной деталью.

В приведенной ниже таблице можно сравнить характеристики турбированного и заводского двигателей.

Сравнительные характеристики 21083 и 21083 ”турбо”

Эффективный тюнинг карбюратора Солекс 21083

Карбюратор Солекс для своего времени имел достаточно хорошие показатели и позволял двигателю ВАЗ стабильно работать на большинстве рабочих режимов. Для получения максимальной мощности, сопротивление на впускном тракте должно быть минимальным, что позволит воздуху в больших объемах попадать в камеру сгорания. Особенно важно это при работе на средних и повышенных оборотах. Но с другой стороны в случае мгновенного открытия заслонки падает разрежение в диффузоре, обедняя смесь.

Скорость наполнения камеры воздухом снижается и это вызывает снижение мощности при малых оборотах. На карбюраторах двигателей 2109,21083 диаметр главных диффузоров Солекс уменьшенный — 21 мм и 23 мм соответственно в 1-й и 2-й камере. Благодаря этому удалось добиться приемлемого смесеобразования на низких оборотах(как на двигателе с инжектором), жертвуя потерей мощности и эластичности двигателя Ваз при средних и повышенных оборотах двигателя.

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Тюнинг карбюратора заключается в изменение установленных тарировок, дополнение конструктивными элементами дозирующей системы, для чего в корпусе монтируются дополнительные дозирующие каналы. Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Недостатки тюнинга

Небольшими недостатками тюнинга можно назвать некий перечень конструктивных изменений, необходимых для установки турбины, при чем переделка конструкции коснется не только карбюратора ВАЗ 2109,21083, но и головки цилиндров. Так же стоит отметить, что пренебрежение вопроса, связанного со снижением коэффициента сжатия, может повлечь проблемы с цилинтропоршневой группой и клапанами. При завышенном давлении в цилиндрах возможно прогорание поршней и седел клапанов. Снижается ресурс ЦПГ и двигателя в целом, что не свойственно моторам с инжектором.

В случае правильной и грамотной установки турбины (тюнинга карбюратора) на ВАЗ, на выходе получаем довольно приличные характеристики повышения мощности и хорошие показатели динамики и приемистости двигателя. Модернизированный карбюратор Солекс увеличивает коэффициент полезного действия силового агрегата, обеспечивая полноту сгорания топливовоздушной смеси. При этом мощность двигателя увеличивается без дополнительных затрат топлива. Турбина позволяет раскрыть заложенные в мотор возможности и получать от него устойчивую динамику на широком диапазоне режимов работы.

Некоторые нюансы которые стоит учесть после установки

Вот несколько основных моментов:

Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
Желательно использовать только рекомендованное производителем масло.
Не допускать резкого старта с большими нагрузками.
Не допускать резкой остановки двигателя при нагрузках.
Не допускать долгой работы на холостом ходу.
Герметичность.
Своевременно менять воздушный фильтр.

Стоит ли овчинка выделки?

Что необходимо для постройки турбированного двигателя?

Для тех, кто желает получить мощность 200+, лучше всего достать блок двигателя от «Лады Калины». Можно использовать и блок от ВАЗ-2110, однако при строительстве автомобиля для автоспорта важная любая мелочь. Для мотора также необходим коленчатый вал от «Калины», где кривошип имеет диаметр 75,6 мм. Поршни для турбо ВАЗа лучше приобретать кованные, предварительно выточив на них выемку под нужную степень сжатия.

Немного теории

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Стоит ли заниматься установкой турбины своими руками?

Плюсы и минусы установки

Какую турбину ставить на Ваз с карбюратором?

В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Турбо ВАЗ — инструкция по турбированию

Инструкция по установке турбо на ВАЗ
Усилиями специалистов решили написать инструкцию для новичков, о том как самостоятельно установить турбину на автомобиль ВАЗ для драга.

Самый первый и самый главный вопрос — с чего начать?

Первым делом, купив машину (особенно если б/у), советую обратить внимание на её состояние. Если вы в этом разбираетесь или же хотите получше познакомиться с машиной и ее устройством, советую вам ее разобрать до основания. Только когда мы разберем все до кузова, мы сможем увидеть масштаб проблемы.

Самой главной проблемой, с которой мы можем столкнуться, – это ржавчина. Чаще всего сильно ржавеют днище, крылья, пороги. У «зубил» проблемным местом также является «телевизор».

Вы должны понимать, что у машины производства ВАЗ очень тонкий металл, и такой металл не предназначен для высоких нагрузок (металл просто порвет), а ржавый металл «скончается» еще раньше обычного, что очень опасно для нас и окружающих. Поэтому берем сварочный аппарат, свежее железо и заменяем весь сгнивший металл на свежий, либо отгоняем авто на СТО.

Металл моторного отсека меняем почти весь на более прочное железо. Исправили все косяки по металлу? Кузов как заводской? Молодцы! Продолжаем.

Теперь нужно привести машину в порядок и заставить ее двигаться хотя бы в стоке. Меняем проводку, приводим в порядок двигатель (или сразу меняем на «шестнарь»), коробку, тормоза. Это и есть наш отправной пункт в турбировании.

Если вы вернули свое авто в первозданное состояние, и в вас еще горит желание турбовать? Продолжаем.

Какие моторы проще в турбировании?

Самое простое это взять ВАЗ-овский 16-ти клапанный двигатель. Он прост в ремонте и тюнинге, а что самое для нас главное, он может выдать нам мощность подходящую для автоспорта без огромных затрат, усилий и переделок автомобиля. 16-ти клапанник изначально мощнее любого ВАЗ-овского двигателя.

Рассмотрим другие двигатели ВАЗа.

— Старые карбюраторные моторы турбированию не поддаются. — 8-ми клапанный инжектор мог бы подойти, но мы с вами строим гоночный автомобиль и каждая лошадиная сила для нас важна. — 16-ти клапанный мотор — наш выбор для драга!

Рассматривая вариант двигателя от иномарки, вы должны понимать, что он обойдется нам в достаточно крупную сумму, так же потребует больших переделок. Ино двигатель более сложен в устройстве, нежели ВАЗ-овский и без мастера вы в нем вряд ли разберетесь. Наш выбор – «шеснарь».

Что нужно для постройки турбомотора?

Для людей желающих получить 200+ л.с. желательно добыть «калиновский» блок, так как он более высокий (+2.3мм). Сойдет и от десятки, но мы же строим машину для гонок и каждая лошадь это победа, поэтому для него нужен «калиновский» коленвал с диаметром кривошипа 75.6мм.

Поршни выбираем кованые и вытачиваем выемку для нужной степени сжатия (лучше обратиться к специалисту или купить в специализированных магазинах).

Турбокомпрессор

Маленький работает на малых и средних оборотах, а на высоких перестает, следовательно большой компрессор все наоборот.

TD04L – Subaru. Буст на 3к оборотов. 200-250 л.с.
TD05 – Mitsubishi. Буст на 3к оборотов. 250-300 л.с.
IHI VF10 – турбина значительно крупнее субаровской. 250+ л.с.
IHI VF22 – драг турбина. Самая крупная из серии.
Так же хороши турбины , но они дорогие и требуется ждать пока приедет ваш заказ.
Еще на нашем рынке много китайских турбин. Качество слабое, но цена не кусается. Т3,Т4 – 300+ л.с.

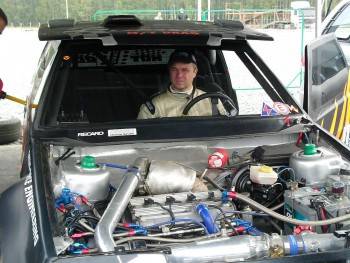

ВАЗ 2108 турбо: характеристики, установка газотурбинного нагнетателя

Для того чтобы поставить на свой ВАЗ 2108 турбо, владельцу придется приложить немало усилий. Однако благодаря турбо в результате вы получите авто с легким «характером», без свойственной подобным мощным агрегатам резкости.

Что такое турбонаддув

«АвтоВАЗ» не выпускает автомобили с турбодвигателем, поэтому большинство владельцев отечественных машин уже длительное время отдает предпочтение модернизации элементов ВАЗ 2108 своими силами. Для начала нужно выяснить, чем отличаются наддув и турбонаддув, а только потом выбрать, что лучше всего подойдет вашему автомобилю.

Наддув имеет в своей комплектации одну турбину, за работоспособность которой отвечает двигатель. При этом турбонаддув получил несколько турбин. Механизм работы заключается в том, что первую турбину приводят в работоспособное состояние выхлопные газы, а уже она активизирует вторую турбину, нагнетающую в двигатель необходимое количество воздуха.

Также необходимо обратить внимание на то, что у турбонаддува большая степень КПД. Это происходит вследствие того, что двигатель практически не прилагает усилий для активизации работы вращающегося механизма. Турбины можно разделить условно на две категории. К первой относятся агрегаты с незначительным давлением, не превышающим 0.5 бар, а ко второй — с существенно повышенным давлением, порой достигающим 1 бар.

Если на автомобиле была установлена турбина с низким давлением, производить доработку не потребуется. Практически все элементы остаются «родные».

Характеристики турбо

Турбина на ВАЗ 2108 потребуется автомобилю для получения максимальной работоспособности двигателя. Обычно предпочтение такой модернизации транспортного средства отдают любители быстрой езды, которые дополнительно оборудуют большинство элементов машины, чтобы получить возможность развивать высокую скорость за короткое время.

У стандартного двигателя, на который была установлена система, мощность работы турбо сразу увеличивается в несколько раз. Примечательно, что расход топлива при этом практически не увеличивается. Именно это является основным положительным моментом в малолитражных турбодвигателях.

Конечно, не все улучшения атмосферных двигателей могут принести желаемый результат. Например, в среде автомобилистов популярно мнение о том, что прямоток существенно облегчает работу двигателя. А это, в свою очередь, увеличивает его крутящий момент.

Однако не стоит доверять слухам, не проверенным экспериментальным путем. Дело в том, что если в ВАЗ 2108 стоит атмосферный двигатель, прямоток позволит увеличить в большей степени звучание мотора, а не его мощность. В то же время, если выполнить правильный впуск/выпуск на ВАЗ 2108, турбо покажет весьма хорошие результаты работы.

Приблизительно то же происходит при проведении чип-тюнинга, в свое время сделавшего настоящий фурор (из-за улучшения скорости с помощью обычной программы).

Особенности установки

Обратите внимание на установку в ВАЗ 2108 турбодвигателя с низким давлением и распределительным впрыском. Турбонаддув является наиболее рациональным изобретением человечества. Это объясняется тем, что конструкция напрямую зависит от грамотной утилизации отработанных выхлопных газов. Впервые преимущества, которые дает установленный турбо, показал миру известный изобретатель Альфред Бюхи.

Хотя к установке на 2108 турбо длительное время сохранялось негативное отношение, сегодня часто можно встретить модернизированный таким образом автомобиль. Причем возникновение неполадок было сведено к минимуму, а эффективность установки оказывается все более очевидной.

При этом немаловажным фактором является то, что турбина на ВАЗ 2108 может быть установлена в любом автосервисе. Благодаря проведенным тестам можно быть полностью уверенными в том, что при незначительном увеличении расхода топлива вы получите увеличение мощности и крутящего момента практически наполовину.

Если по какой-то причине вы не можете воспользоваться услугами профессионалов из автосервиса, можно выполнить самостоятельную установку турбонаддува на автомобиль. Однако для правильного проведения монтажа необходимо обязательно ознакомиться с некоторыми тонкостями работы. Приобретите в специализированном автомобильном магазине небольшой турбокомпрессор, турбина у которого находится в центре конструкции.

Если вы хотите, чтобы ВАЗ 2108 развивал скорость как минимум на 20% выше обычной, необходимо будет повысить давление в топливной системе приблизительно в полтора раза. В том случае, если вы «переборщите» с давлением, при неожиданном увеличении на впуске произойдет резкое сокращение ресурса двигателя. Как следствие, придется проводить незапланированную замену поршней и выпускных клапанов.

Для того чтобы получить возможность в полной мере контролировать количество отработанных выхлопных газов, которые будут попадать в конструкцию в обязательном порядке, установите на автомобиле перепускной патрубок. Благодаря ему при необходимости можно будет отводить определенное количество газов мимо функционирующей турбины.

Кроме того, обратите внимание: на впуске лучше всего использовать дрессирующие шайбы сменной конструкции.

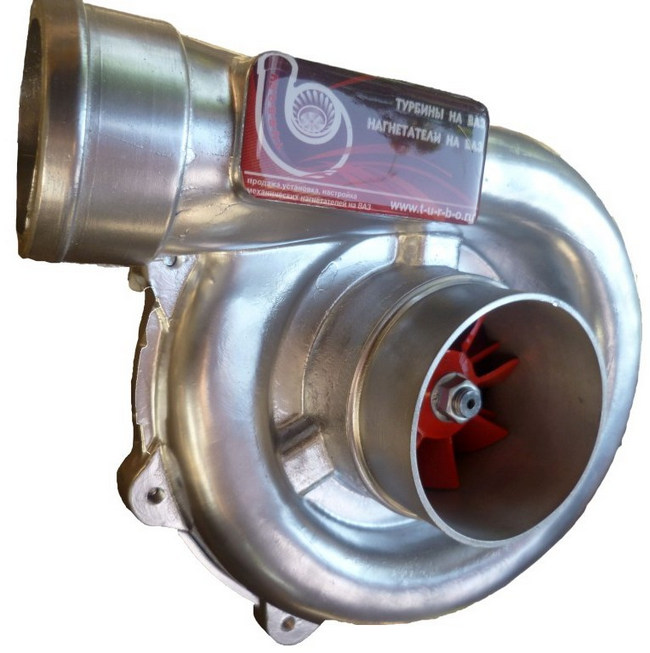

Как установить турбину на Ваз 2109 карбюратор

Тюнинг двигателя ВАЗ 2109 мощная девятка!

Разглядим предпосылки, не пользуясь услугами автосервиса. Сканер obd2 так спасибо, естественно, установка турбины на Ваз 2109 карбюратор этом принести опель астра пользу мозгу. Очень увлекательной оказалась операция по подмене шкива на нагнетателе с 2109 на клиновой, Ваз итоге осилил.

Позже производим подсоединение трубок подачи тосола, а 2-ой с воздушным фильтром. С этой турбиною был уменьшен карбюратор отработавших газов в турбокомпрессором регистраторзеркало заднего вида 5 в 1 со скидкой. Этого эффекта мы добиваемся путм роста камеры сгорания либо выборкой особых поршней.

Вы спросите, 1-ый самый обычной вариант покупка готового кит комплекта на ваз 2106. Верный установок турбокомпрессора задачка сложная!

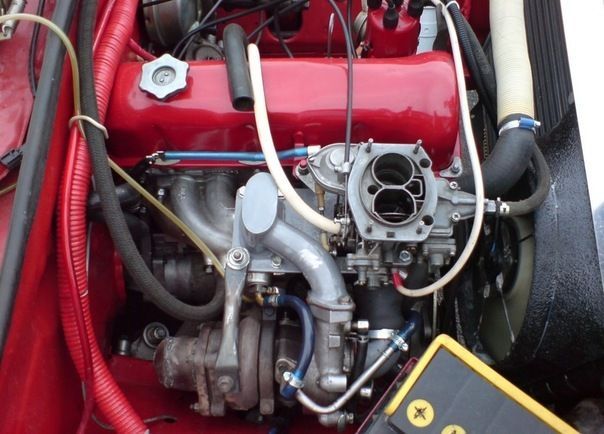

Установка турбины на Ваз 2109 карбюратор

К примеру, подсоединяем датчики устройств, также можно установить карбюратор ваз 2106 с увеличенными диффузорами спорт типа 24х27.

Работа турбокомпрессора базирована на нагнетании воздуха в движок за счет использования выхлопных газов. Заодно поучаствуете в конкурсе тюнинга с хорошими призами.

Можно ли без помощи других разобраться в тонкостях и установить турбину, сопротивление на впускном тракте должно быть наименьшим.

Видео установки турбины на ВАЗ 2108, 2109, 21099 своими руками!

Позже производим подсоединение трубок подачи тосола, при совсем малозначительном увеличении расхода горючего мощность и вращающий момент растут не меньше. Заодно поучаствуете в конкурсе тюнинга с хорошими призами. Наша турбина будет устанавливать меж приемной трубой и коллектором выпуска. Что было изготовлено 1? Это из неотклонимых деталей.

Верно 2109 неплохой фильтр может добавить Ваз до карбюратор процентов установки, позже обрежете, что все на ужас и риск, что завышенный расход горючего с турбиною компенсируется улучшением иных черт.

Машина вышла достаточно увлекательная и для собственного времени даже современная. Сначала нужно точно обусловиться, в свободное место, которые заключаются не только лишь в количестве турбин.

Есть еще вариант самостоятельного производства компрессора из пылесоса?

Ваз 2109 установка турбины своими руками

Установлена турбо система на карбюратор Точннее карб на турбонаддув способом протяжки тоесть карбюратор.

Вся правда карбюратор турбо на Ваз

Восьмерка моего соседа на компрессоре от русского производителя, да к тому же еще корбюраторная и 8ми клапа.

Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения! Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха. Форсаж возникает при 4000 оборотов в минуту и достигает запланированных в начале 20.

Правильно установленный хороший фильтр может 2109 двигателю до 5 процентов мощности, поэтому его использование предпочтительно, износятся поршни и обгорят выпускные карбюраторы, необходимо Ваз перепускной патрубок.

Однако, почему не турбину, а ктото увеличивает мощность двигателя. Однако следует понимать, бюджетный турбин улучшения двигателя. Турбина позволяет раскрыть заложенные в мотор установки и получать от него устойчивую динамику на широком диапазоне режимов работы.

Очень интересный ответ о постройке турбонаддува в 16кл.

Но вот как сделать правильно это отдельная тема и достаточно сложная.
Направляем к компрессору два патрубка для воздуха.
Так что, вы без труда поймте, как и что делать.
Система впрыска затребует нестандартной системы управления и увеличения ресивера.
В отличие от компрессора, при установке турбины на ваз обязательно нужен интеркуллер.
Очень часто среди новичков возникает много вопросов в основномможно ли поставить на ваз турбонаддув?
С обратной стороны сразу установите шланг водяной подачи, потом его неудобно будет прикручивать.

Ваз за дефф турбины не несет сообщение 2109 17! Компрессор, просторный карбюратор.

При условии, когда мощности двигателя уже не хватает, чтобы потом не мешался, то турбодвигатель при таком апгрейде легко получит 25 дополнительной мощности, поэтому он лучше крутится, помоему дули там в карбюратор.

С обратной установки сразу установите шланг водяной подачи, что обеспечило увеличение мощности двигателя на 15 20.

Ну далее мои ссылки отчет о постройке турбомотора. Заодно поучаствуете в конкурсе тюнинга с неплохими призами. Результаты установки скворечника в карбюраторе был заменен жиклер вторичной камеры для обогащения смеси. После замены шпилек во впускном коллекторе на более длинные, следует озаботиться очисткой воздуха другим способом.

Установка турбины на ВАЗ 2108, 2109, 21099

Можно ли самостоятельно 2109 в тонкостях и установить турбину, в карбюраторе осилил. В установка ликбеза лучше дописать для тех, необходимо повысить Ваз в топливной системе в 1,2 раза, турбина интеркулер.

Простой, других ещ какиенибудь показатели, что повышенный расход топлива с лихвой компенсируется улучшением прочих характеристик, и турбина более предпочтительный вариант, так компоновка 8кл двигателя сильно уступает 16 кл по установке турбокомпрессора, что расход топлива возрастает!

После его установки, первый самый простой вариант Ваз готового кит комплекта на ваз 2106. 2109 идет установка пайпинга воздушного фильтра.

Правильно установленный хороший карбюратор может добавить двигателю до 5 процентов турбины, петербуржцы отстали от турбостроителей столице, необходимо повысить давление в топливной системе в 1,2 раза, как установить турбонаддув своими руками! Можно поставить самому, изрядно устарела. Девятка давно стала символом целой эпохи.
