Как подобрать брелок для шлагбаума

Дворы в опасности: как с помощью ключей-«вездеходов» открывают шлагбаумы

Как взламывают шлагбаумы, и зачем это кому-то нужно

В больших городах России, особенно федерального значения: Москве, Санкт-Петербурге, пока в меньшей степени в Севастополе, – где плотность жителей высока и много автовладельцев, в старых центральных районах городов, по мнению многих других автомобилистов (не резидентов района) есть проблема: дворы, в которые теперь нельзя заехать. Придомовые территории, некогда открытые для всех желающих припарковать свои автомобили, перекрыты шлагбаумами, и заехать под них могут только избранные – те, у кого есть передатчик, открывающий загораживающее устройство.

Вот и приходится тем автомобилистам, кто не у дел, колесить по району в поисках бесплатной парковки, откуда не эвакуируют автомобиль или не выпишут штраф, в надежде, что где-то есть дворик, в котором не установлена «рука» шлагбаума, окрашенная в бело-красную полоску. Времени на ритуал поисков уходит много, и выбора порой не остается – приходится парковаться на платных местах или парковках. Явление недешевое, особенно после повышения стоимости парковки в столичном центре parking.mos.ru с декабря 2018 года.

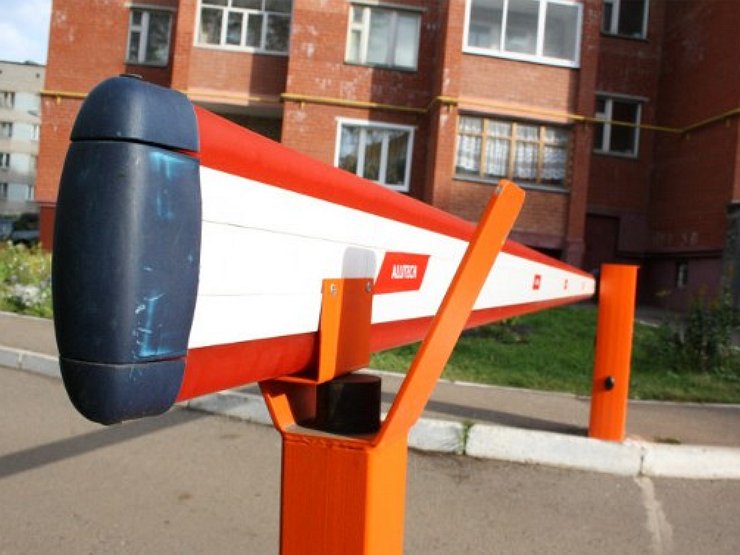

Как вы уже поняли из названия, тема, которую мы хотим поднять, пойдет о закрытых шлагбаумами дворах, в которых места бесплатные, а оттого такие желанные для многих приезжающих в центр города на автомобиле.

И ведь способы, чисто теоретически, для проникновения на закрытую жильцами территорию есть. Правда, способы эти если и нельзя назвать полностью незаконными, то по крайней мере граничат с нормами этики и морали, ввиду чего можно и на неприятности нарваться.

Поэтому, прежде чем в общих чертах описать суть и смысл одного из возможных «решений» проблемы, сразу предупредим: КАТЕГОРИЧЕСКИ НЕ СОВЕТУЕМ приобретать подобные электронные ключи-отмычки для чужих шлагбаумов. Хоть это отчасти и легально, но подъезжать под шлагбаумы и занимать чужие машино-места (хоть они и муниципальные и не выкуплены жильцами домовладения) – как минимум путь к конфликту с местными автомобилистами. Примелькается машина, зададутся люди вопросом: а что это за незваный гость? – и в лучшем случае в один прекрасный день вашу машину эвакуируют.

Электронные ключи-отмычки, или ключи-«вездеходы» для шлагбаумов: как работают?

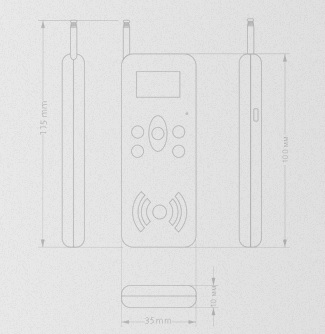

Принцип действия устройства «многоканальщика» для открытия чужих электронных замков известен достаточно давно, аналогичными техническими возможностями современной специализированной (нелегальной) электротехники пользуются автоугонщики.

По сути, подобные устройства – это код-грабберы, радиоперехватчики, способные украсть и запомнить радиопароль с чужого брелока, открывающего шлагбаум в момент передачи радиосигнала. То есть в момент использования.

В общих чертах это выглядит следующим образом:персона с электронным ключом- «вездеходом» подходит (уловить сигнал приемник ключа может на разном расстоянии, от 15 до 30 метров) или подъезжает на автомобиле к шлагбауму. Ждет, когда кто-то выедет или заедет на дворовую территорию. В момент, когда происходит использование оригинального ключа-брелока (человек нажал кнопку), сигнал, идущий на приемник шлагбаума, перехватывается поддельным устройством.

Если «операция» перехвата прошла успешно (устройство исправно, оно действительно работает, не подделка, не произошло наводок или других влияний, которые могли исказить сигнал) или электроника шлагбаума не защищена или имеет низкую степень защиты от взлома, считайте – бесплатный код у вас в кармане. В виде обычного брелока от того же шлагбаума или автомобильной сигнализации.

Вкратце система работает именно так. По инструкциям, судя по веткам форумов, где обсуждают подобные гаджеты, у каждого устройства свои нюансы работы, но, как правило, для взятия сигнала не потребуется большого опыта, достаточно нажать пару кнопок на устройстве. На сайтах, где продаются гаджеты, продавцы даже предоставляют демонстрационный ликбез по пользованию и запись кодов шлагбаумов и автоматических ворот.

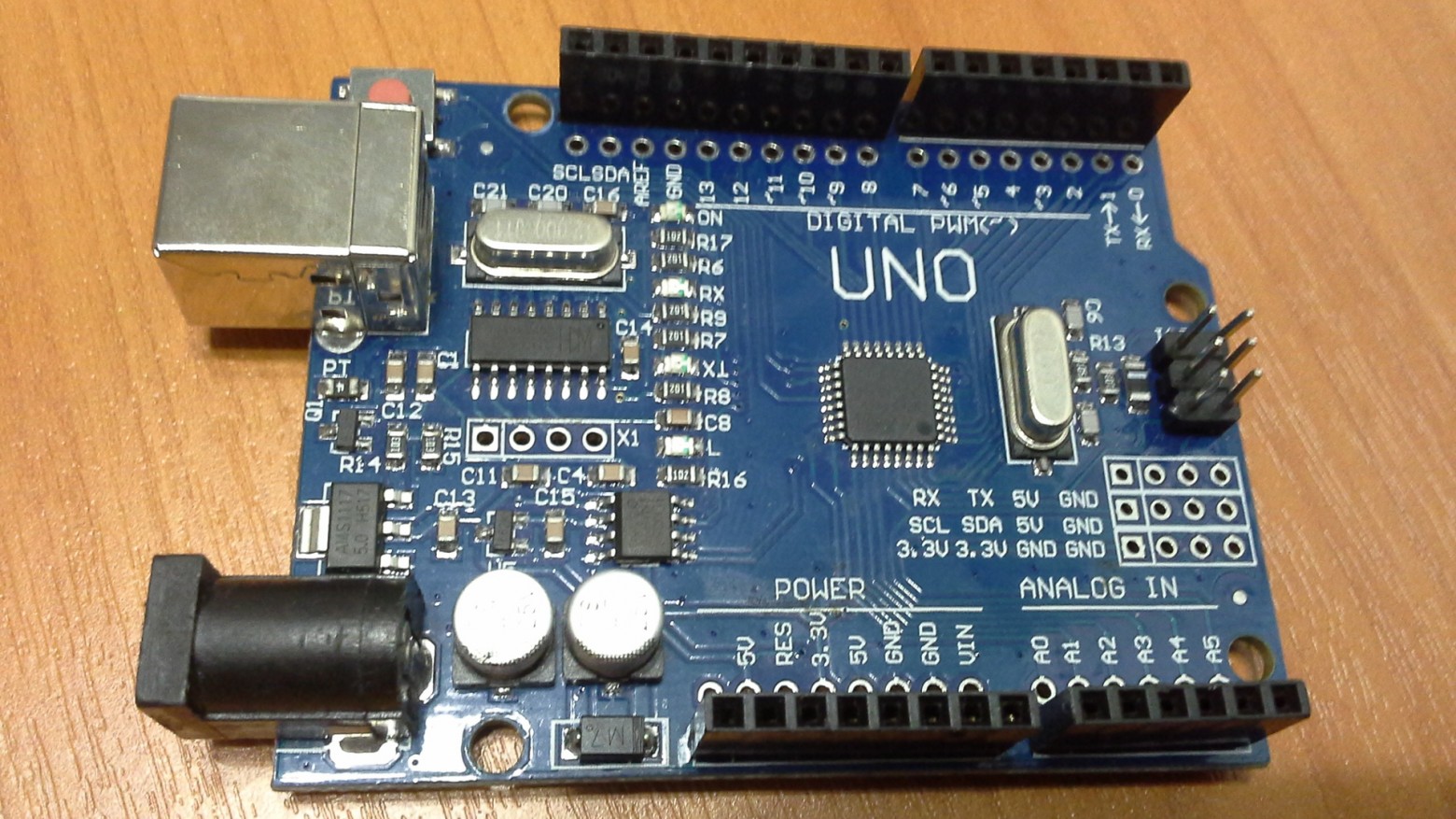

Конечно, есть Кулибины, которые и из бабушкиного утюга могут сделать высокотехнологичную вещь собственноручно. Один из примеров такого подхода опубликовал на Хабре Александр Юдаков, где в материале «Управление шлагбаумом с помощью Arduino UNO и радиопередатчика 433 МГц» явно очень подкованный в электротехнике и прогроматике гражданин (еще бы ему не быть подкованным, если человек – инженер-электротехник) показал, как и из чего можно сделать подобное устройство.

Правда, у него, в отличие от многих желающих попасть на чужие парковочные места автовладельцев, был исключительно спортивный интерес и, как выразился автор, «природная лень»:

«…въезд на парковку сделали так же, по этим же пропускам. То есть подъезжаешь к парковке, подносишь пропуск к считывателю, он срабатывает, шлагбаум открывается (закрывается автоматически), заезжаешь – и все. Так думали они. Но мое увлечение электроникой и природная лень (это ведь каждый раз подъезжать, открывать окно, вытаскивать руку, закрывать окно, а если дождь, а если холодно) пошли против системы».

Пост действительно интересный и для саморазвития подойдет на ура! Особенно кто увлечен темой гаджетов. Не все ж обзоры iPhone смотреть…

Сможет ли «волшебный» ключик открыть все электронные шлагбаумы?

А вот здесь есть нюанс. Вкратце – нет, не сможет.

Несмотря на все заверения продавцов гаджетов о поддержке широкого диапазона частот (каждая фирма-производитель оборудования настраивает передатчики на разные частоты 433.92МГц, 434.4МГц, 315МГц и так далее), большого объема памяти, в некоторых случаях в базу устройства можно вбивать до 99 различных систем и более (впрочем, наиболее ходовые шлагбаумы вписаны в память даже недорогих устройств, стандартно поддерживаются шлагбаумы и автоматические ворота фирм CAME, NICE, DOORHAN, BENINCA, DEA, FAAC, ALLMATIC и других) и других технологических нюансов, например поддержке RFID меток (они используются для автоматического считывания кода, по типу работы транспондера для автоматической оплаты проезда по платному участку), не все может работать гладко или работать вообще.

Многие технические решения могут присутствовать в небольшом гаджете, но не всегда они срабатывают. Опять же, защита шлагбаума от взлома, некачественные ключи-«вездеходы», помехи и другие нюансы работы электроники.

Пример: подобные электронные ключи продаются и для домофонов. Да, как говорят форумчане, они работают, но примерно в 70-80% случаев. Какие-то двери открывают, какие-то – нет.

Отсюда вывод: покупка электронной отмычки для шлагбаумов, вероятно, не решит проблему нехватки свободных парковочных мест именно в вашем районе. Устройство просто может не сработать ни на одном из представленных шлагбаумов. Хотя в других случаях может срабатывать.

О невозможности бесперебойной работы перехватчика вторит и инженер-радиотехник Павел Серебряков на страницах ntv.ru , прокомментировавший принцип работы подобных устройств и их шансы вскрыть любой шлагбаум.

Сколько стоит ключ-«вездеход» для автомобилистов?

Ценники разнятся очень серьезно, буквально от 600 рублей за устройство до десятков тысяч: 8, 15, 20 тыс. рублей! Все будет зависеть от того, рабочий это девайс или нет, сколько ячеек памяти в нем присутствует (сколько шлагбаумов брелок-перехватчик может запомнить), есть ли у него LCD-дисплей и так далее.

Законно ли приобретение и использование подобного ключа?

А вот это самое важное! Все же гаджеты такого типа похожи на нелегальные спецсредства. Законно ли иметь при себе электронные ключи к шлагбаумам, а также универсальные ключи от домофона?

Обратимся к юристам по теме. Сайт pravoved.ru :

На вопрос о том, законно ли применение подобных ключей для открытия шлагбаумов во дворы многоэтажек, юристы дают следующие ответы:

«Законно, если это не спецобъект, охраняемый законодательством».

Иванов Олег , юрист, г. Каспийск

Григорьев Руслан , юрист, г. Рыбинск , утверждает, что такие пульты не подпадают под ч 3. ст. 138, специальные технические средства (СТС), добавляя, что:

«Существует ответственность только за незаконное использование специальных технических средств, предназначенных для негласного получения информации, в частной детективной или охранной деятельности. Ст. 20.24 КоАП РФ».

Отсюда можно сделать вывод, что наличие брелока и даже открытие шлагбаума или автоматических ворот во двор жилого дома – действия, не противоречащие закону. И только в случае, если шлагбаум стоит на территории спецобъекта, режимного объекта, где даже фото- и видеосъемку по законодательству производить запрещено, безусловно, будет нарушением законодательства. Даже без попытки въехать на автомобиле на территорию такого объекта.

Поэтому говорить о полной легальности использования подобных устройств не приходится. Несмотря на отсутствие прямого законодательного запрета, стоит брать картину в целом и смотреть на нюансы. Может статься так, что, перепутав шлагбаумы, можно открыть проезд на режимный объект, скажем Министерства Вооруженных сил или спецобъект. Тогда придется отвечать по закону:

КоАП РФ Статья 20.17. Нарушение пропускного режима охраняемого объекта

1. Самовольное проникновение на охраняемый в установленном порядке объект, за исключением случаев, предусмотренных частью 2 настоящей статьи, –

влечет наложение административного штрафа в размере от трех тысяч до пяти тысяч рублей с конфискацией орудия совершения административного правонарушения или без таковой.

2. Самовольное проникновение на подземный или подводный объект, охраняемый в соответствии с законодательством Российской Федерации о ведомственной или государственной охране, если это действие не содержит признаков уголовно наказуемого деяния, –

влечет наложение административного штрафа в размере от семидесяти пяти тысяч до двухсот тысяч рублей с конфискацией орудия совершения административного правонарушения или без таковой либо административный арест на срок до пятнадцати суток с конфискацией орудия совершения административного правонарушения или без таковой.

Не стоит играться такими «игрушками». Уж лучше доехать до места своим ходом, оставив автомобиль у дома, чем быть привлеченным к ответственности или в один из дней увидеть, что автомобиль эвакуировали по жалобам жильцов дома со шлагбаумом.

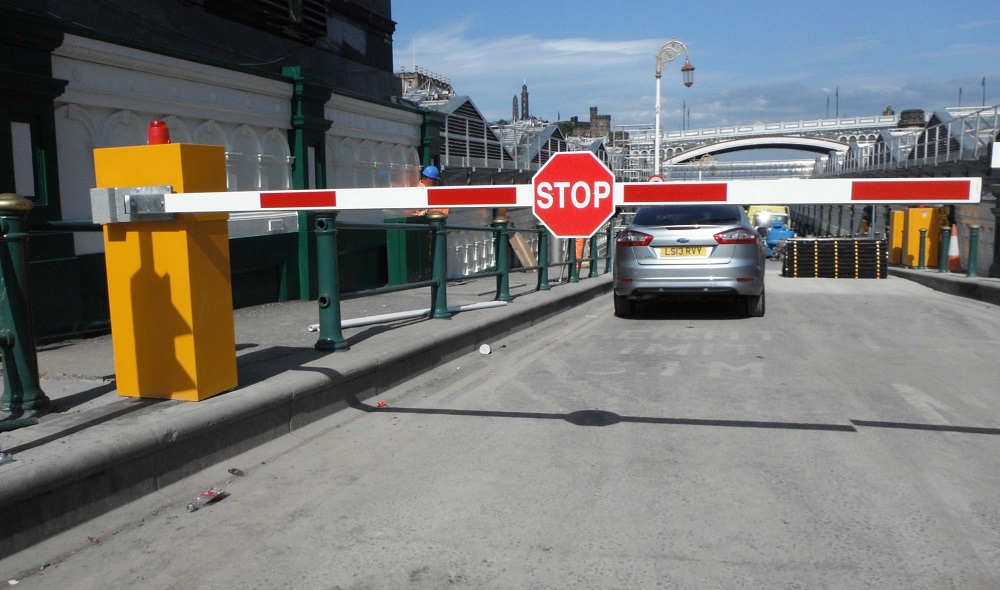

Выбор пульта для шлагбаума или ворот

2346

Удобство и главное преимущество автоматических шлагбаумов и ворот состоит в том, что существует возможность дистанционного управления их работой с помощью радиопульта.

Принцип работы устройства для ДУ

Чтобы управлять автоматическими воротами или стрелой шлагбаума на расстоянии, необходимо наличие пульта дистанционного радиоуправления. Механизм подчиняется радиосигналу, исходящему от пульта ДУ. Это устройство считается наиболее удобным способом управления автоматикой.

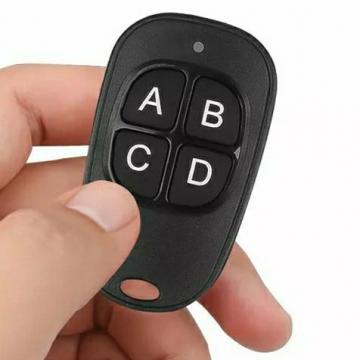

Внешне он выглядит как небольшой беспроводной прибор или брелок. Нажатием на кнопку подается радиосигнал, приводящий в движение стрелу шлагбаума или створки ворот. Каждый индивидуальный брелок ДУ функционирует в уникальном частотном диапазоне.

Виды пультов и их особенности

Пульты дистанционного радиоуправления делятся на два типа:

• оригинальные;
• универсальные.

Оригинальные приборы для ДУ собираются на основе уникальных микросхем или кодеров, продуцирующих определенный радиокод. Каждый оригинальный пульт для ДУ автоматическими воротами или шлагбаумом снабжен собственным частотным идентификатором.

Преимущество оригинального пульта в его уникальности и гарантированной безопасности охраняемой территории, так как открытие ограждения возможно только с единственного устройства.

Универсальные пульты могут взаимодействовать с автоматикой на разных шлагбаумах и воротах. Их радиомеханизм обладает способностью распознавать несколько сигналов одновременно.

Чтобы не носить при себе сразу несколько брелоков для различных устройств, гораздо удобнее иметь универсальный прибор для дистанционного управления. Как правило, его корпус снабжен несколькими кнопками, каждая из которых предназначена для открывания того или иного заграждения или шлагбаума.

Благодаря специальному радиоуправлению универсальный пульт имеет возможность «запоминать» различные по характеристикам сигналы.

Совместимость устройств ДУ

Зачастую к категории универсальных пультов причисляют брелоки, совместимые с другими радиоустройствами. Совместимость заключается в том, чтобы поддерживать определенную радиочастоту и тип передаваемого сигнала.

При выборе пульта ДУ важно внимательно изучить инструкцию, в ней обычно указывается весь перечень совместимых дистанционных устройств.

Не совсем верным было бы назвать такие пульты универсальными, так как они подходят не для всех автоматических конструкций. Тем не менее многие из них способны управлять большинством ворот и заграждающих устройств.

Особенности и преимущества универсальных пультов ДУ

Устройства для радиоуправления шлагбаумами отличаются следующими техническими характеристиками:

• частота и протяженность передачи радиосигнала;
• число каналов или кнопок управления на пульте;
• тип радиосигнала и особенности системы кодировки;
• конструктивные характеристики и внешний вид.

Среди достоинств универсальных приборов дистанционного управления можно назвать:

• возможность взаимодействовать с большим количеством автоматических устройств;
• работа в нескольких режимах;
• простота настройки, компактность;
• совместимость с другими устройствами в нескольких частотных диапазонах.

Используемые частоты и дальность радиосигнала

Передача сигнала от пульта к приемнику осуществляется с помощью двух радиочастот:

• 433,92 мГц (+/- 100 кГц);
• 868,35 мГц (+/- 100 кГц).

В местах плотной застройки или при наличии особенностей естественного рельефа той или иной местности передача сигналов бывает сильно затруднена. Поэтому, чтобы сработала автоматика, иногда приходится максимально приближаться к ограждению.

Кроме того, на дальность и качество передачи радиосигнала влияют помехи, вызванные магнитным или электрическим полем расположенного вблизи автоматического устройства оборудования.

Производители пультов ДУ пытаются максимально компенсировать возникновение помех и снизить отрицательное воздействие техногенных факторов на качество радиосигнала. Для этого они оснащают дистанционные устройства усилителями радиосигнала или рекомендуют установку дополнительной антенны.

Средней базовой дальностью для передачи качественного сигнала от пульта ДУ считается расстояние от 50 до 200 м.

Количество радиоканалов

Данный критерий больше всего отражается на количестве возможных подключений для управления автоматикой.

Нередко на больших предприятиях возникает необходимость дистанционного управления сразу несколькими устройствами (шлагбаумами, секционными или откатными воротами и т. п.) с одного пульта ДУ. При наличии свободных каналов на этих же пультах можно запрограммировать даже управление освещением охраняемой территории.

Как правило, брелоки дистанционного управления оснащаются 4 каналами, и, соответственно, снабжены 4 кнопками. Этого бывает вполне достаточно для оптимальной работы всех автоматических устройств.

Тип радиосигнала и отличия системы кодирования

Данный показатель отвечает за то, насколько надежна выбранная система радиоуправления.

Код или тип передачи команд на автоматику может быть:

• статический;
• динамический.

Статической системой кодирования были оснащены самые первые модели пультов. Однако они зарекомендовали себя недостаточно надежными, так как допускали открывание нескольких устройств при помощи одного пульта. Кроме того, статичный сигнал никак не был защищен от код-грабберов.

Динамическое кодирование имеет явное преимущество перед статическим, так как обладает способностью изменять свой алгоритм после каждой передачи сигнала на приемное устройство. Системы, использующие данный тип кодирования, могут задавать его в конкретных диапазонах, при этом количество вариаций практически безгранично.

На подготовительном этапе брелок для ДУ настраивают на частоту автоматической системы. Сканирование начального кода происходит с помощью встроенной в прибор программы и сохраняется с помощью определенной кнопки, расположенной на корпусе пульта.

Соответственно, опасения возможного взлома или подделки сигнала от радиопульта абсолютно беспочвенны. Гораздо выше риск потери брелока ДУ.

Внешний вид, дизайн и конструктивные особенности прибора

Производители современных устройств радиоуправления предлагают множество стильных и эргономичных приборов.

В зависимости от дизайна и конструкции они могут оснащаться:

• кнопками из пластика или резины;
• светодиодным индикатором, сигнализирующим о включении устройства;
• специальным отверстием или ремешком, удобным для ношения ключей.

Преимущества радиопульта

Неоспоримыми достоинствами приборов для управления на расстоянии автоматическими стрелами шлагбаумов и воротами являются:

• возможность одновременного открывания нескольких устройств и отсутствие необходимости иметь при себе отдельные брелоки для каждого вида автоматики;
• экономия времени при большой пропускной способности шлагбаума или необходимости пользоваться проездом несколько раз в день;
• универсальность пульта ДУ;
• совместимость с другими устройствами;
• способность пульта ДУ сохранять в памяти коды от всех управляемых объектов;
• надежность и долговечность, способность к передаче радиосигнала независимо от метеоусловий и времени года.

Способы программирования пульта ДУ

Профессиональное программирование брелоков для дистанционного управления автоматическими шлагбаумами и воротами осуществляется двумя наиболее распространенными способами:

• методом копирования кода;
• методом записи сигнала в память приемника.

В первом случае первоначальный сигнал используемого кода вносится в приемник, а оставшиеся копируются и записываются в его память.

Второй алгоритм более надежен, он распространен на крупных предприятиях, где доступ на территорию необходим большому количеству сотрудников.

Несмотря на то что у каждого производителя автоматики для шлагбаумов и ворот предусмотрен определенный алгоритм программирования дистанционного пульта, данный процесс только на первый взгляд кажется сложным и трудновыполнимым.

Как правило, к пульту дистанционного управления прилагается пошаговая инструкция с алгоритмом его программирования и привязки передатчика радиосигнала к автоматике. Следуя инструкции, можно сделать это самостоятельно буквально за несколько минут.

Обзор популярных брелков для ворот и шлагбаумов

Пульт для ворот и шлагбаумов позволяет открыть их, не покидая салона автомобиля. Принцип действия – посыл кодированного сигнала на автоматический приемник.

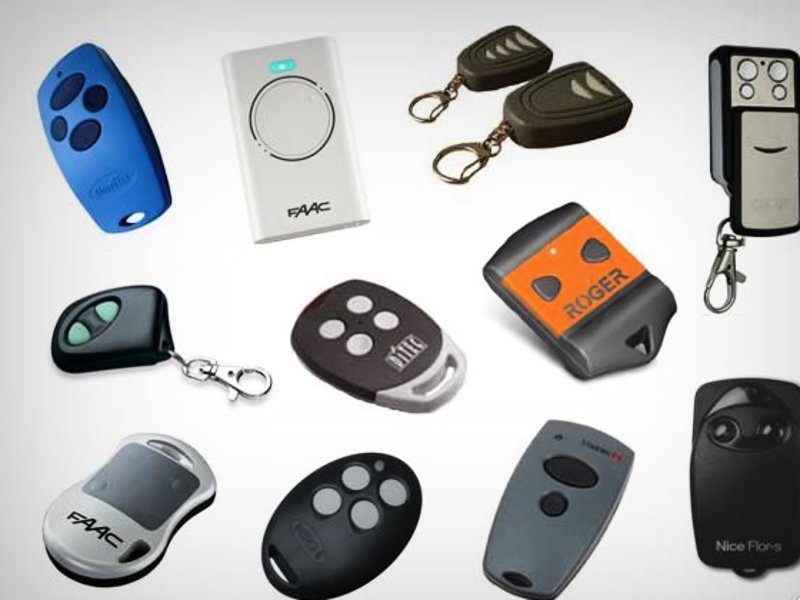

Пульты для ворот и шлагбаумов

Брелок заменяет традиционный пульт ДУ, и может быть как универсальный, так и настроенный на определенный приемник. Такое устройство с функцией дистанционного управления часто присоединяют к ключам.

Очень популярен универсальный брелок ДУ, объединяющий в себе функции сразу нескольких устройств. Перед использованием его следует запрограммировать, что совсем не сложно сделать благодаря подробной инструкции.

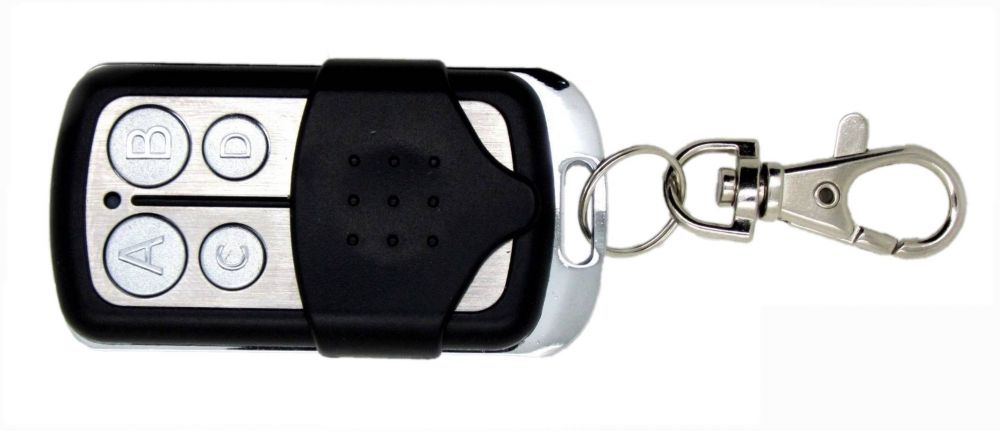

Универсальный пульт от шлагбаумов

Автоматический пульт может быть двух видов:

• оригинальный брелок;
• универсальный пульт ДУ.

Программирование первой группы индивидуально. Брелок изготавливается на основе кодера, продуцирующего сигнал определенной частоты. Стоит такое устройство недешево, так как за счет своей уникальности обеспечивает максимум защиты. Для управления запрограммированным объектом подойдет только этот пульт ДУ.

Программирование второй группы позволяет расширить количество объектов благодаря возможности распознавать несколько сигналов. Степень защиты снижается, но такой пульт более доступен по цене. Купить его можно либо в соответствующей фирме, либо заказать в интернете. Популярны следующие производители:

• Apollo – цена на пульт ДУ начинается от 400 рублей;
• CAME – от 1000;
• Doorhan – от 700 рублей.

Универсальный девайс можно запрограммировать для управления системами другого производителя. Сделать это самому сложно, будет лучше и надежнее, если программирование проведет специалист. Тогда пульт Doorhan сможет управлять воротами FAAC или CAME, и наоборот. Самый большой его недостаток – можно отследить кодированный сигнал и запрограммировать дубликат.

Производители

Крупнейшей российской фирмой-производителем брелков дистанционного управления можно назвать Doorhan. Купить пульт этой компании можно в одном из офисов, или заказать через интернет. Брелок Doorhan можно запрограммировать для управления сразу четырьмя системами. Одним из достоинств продукции Doorhan является совместимость с итальянскими системами FAAC.

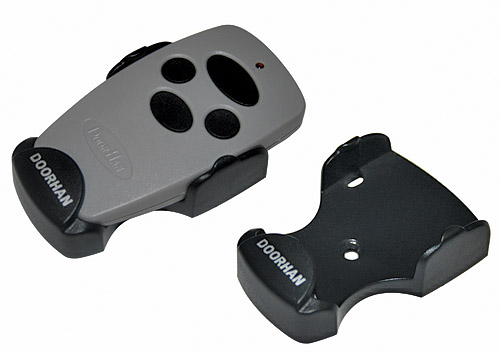

Пульт дистанционного управления Doorhan от автоматического шлагбаума

Динамический код на брелках FAAC не позволит сделать его запись. Девайсы фирмы FAAC обучаемы – нет нужды программировать заново приемник при покупке еще одного устройства. Купить пульт от этого производителя можно в интернет-магазине, стоит система FAAC в диапазоне от 1400 рублей. Сразу можно взять и запасные батарейки.

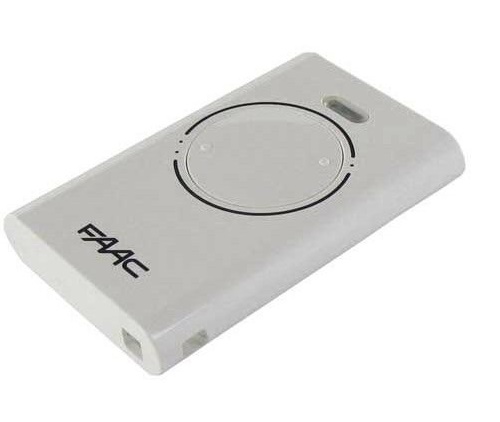

Пульт дистанционного управления FAAC

Еще одна итальянская фирма – CAME. Заказать можно на любом специализированном сайте. Автоматический процесс распознавания кода исключает необходимость программировать каждый пульт в отдельности. Точно так же можно сделать дубликат – и не один, а столько, сколько потребуется.

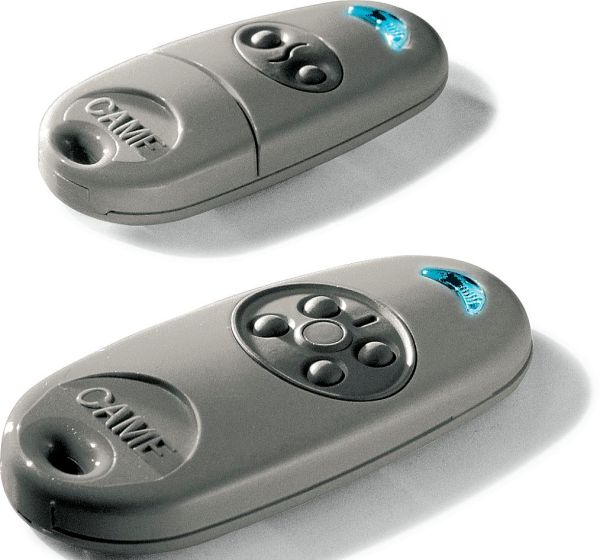

Пульт дистанционного управления Came

Универсальный брелок CAME позволяет настроить каждую кнопку дистанционного контроля на разные приемники. Можно подобрать наиболее подходящую продукцию CAME, настройка которой позволит контролировать от двух до четырех приемников.

Купить девайс от Nice можно, но сложно. Гораздо проще заказать на eBay. Nice предоставляет очень большой выбор составляющих для автоматики на ворота, но в России ее продукция встречается редко. Изготовление автоматики фирмой Nice продолжается на протяжении 10 лет, за это время выработано и качество, и репутация. Пульт от Nice имеет интересную особенность – индикатор, показывающий, сколько осталось заряда. Чем его меньше, тем ближе будет срабатывать приемник, установленный на автоматический шлагбаум. Можно заказать устройство Nice, контролирующее до девяти приемников.

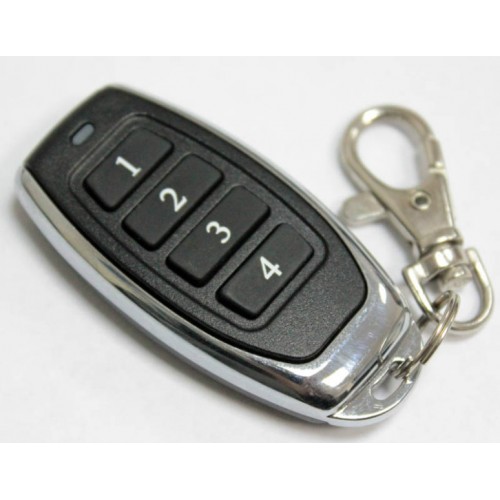

Пульт Аполло TOM1

Брелки Apollo стоит купить, если нужно объединить системы разных производителей под один контроллер. Apollo успешно копирует большинство кодов. В основном у Apollo четырехканальные брелки. Цена плавающая, зависит от нагрузки: будет это один автоматический приемник, или несколько. Впрочем, стоимость четырехкнопочного Apollo вполне приемлема – до 2000 рублей.

Полезная информация

Дубликат можно сделать самостоятельно, но это долго, сложно и требует определенных навыков в программировании.

Как вариант – обратиться в ближайшую фирму, занимающуюся производством и продажей таких пультов, и заказать дубликат у них, либо приобрести дублирующее устройство. Ремонт экономически нецелесообразен, так как стоимость устройств ДУ сравнительно невысока.

Брелок Came — как видно батарейку заменить не проблема, а ремонт будет дорогим удовольствием

Батарейки для брелков не являются дефицитным товаром. Для замены подойдут любые батарейки на 12 V.

Как подобрать брелок для шлагбаума

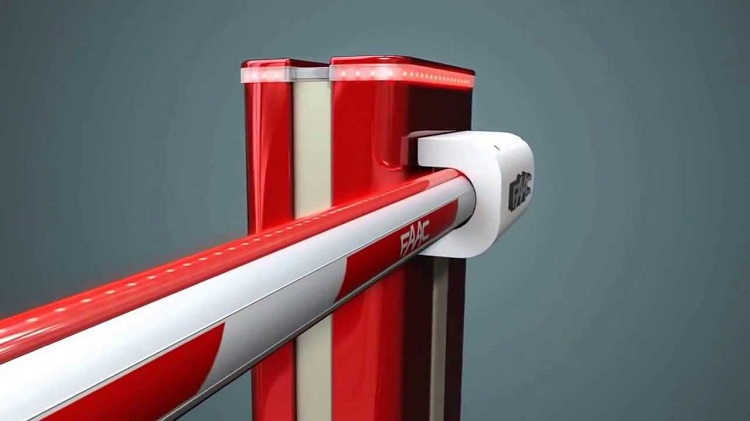

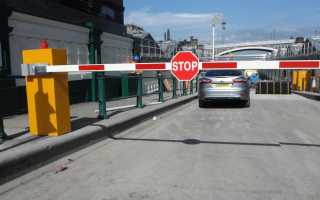

В современных городах становятся все более востребованными и распространенными автоматические шлагбаумы. Дворы многоквартирных домов, парковки отдельных организаций, автосервисы, стоянки и многие другие территории требуют частичного или полного ограничения въезда.

Эти устройства в городских условиях гораздо удобнее ворот, так как работают намного быстрее и не ограничивают видимость.

Особенности управления

Наибольшим достоинством современных шлагбаумов является возможность дистанционного управления с помощью пультов или брелоков. Особенно это важно, когда нет возможности постоянного круглосуточного присутствия оператора.

Автоматические шлагбаумы могут работать в нескольких режимах. Естественно, предусмотрен ручной режим – когда отсутствует электричество либо в случае нестандартных или аварийных ситуаций.

Полуавтоматический предполагает для открытия и закрытия подачу двух отдельных сигналов. Автоматический – лишь один сигнал с центрального блока управления либо индивидуального брелока, карты доступа или пульта.

Закрытие также происходит автоматически, и здесь возможны различные варианты настройки. Это может быть определенный промежуток времени, подача команды от фотоэлементов, установленных на стреле или в другом месте, или сигнал от индивидуального управляющего устройства.

А вам не интересно, чем же гаражные секционные ворота Херман так привлекают своих покупателей?

Хотите узнать, что обозначает цифра 6000 в наименовании шлагбаума Doorhan Barrier 6000?

Пульты управления – вариации

Есть два варианта индивидуальных пультов: оригинальные и универсальные.

• Оригинальный пульт (или радиобрелок) заказчик получает в комплекте со шлагбаумом. Он будет содержать определенные микросхемы, называемые кодерами, которые подают кодированные сигналы.

Принцип действия пультов

Обычно команды, поданные с различных пультов, отличаются друг от друга не только частотой сигнала, но и конкретным числом импульсов, которые идут в строго определенной последовательности.

Также различие есть в числе проверочных битов, содержащихся в коде, и еще одной характеристике – скважности. По сути, она обозначает количество импульсов, посылаемых устройством за единицу времени.

Приемное устройство в самом шлагбауме воспринимает передаваемый радиопередатчиком пульта сигнал, который по вышеперечисленным параметрам является уникальным. Реакцией на верные параметры такой команды и будет открывание стрелы, а при соответствующих настройках – и последующее закрывание.

Разные модели устройств управления для шлагбаумов характеризуются частотой действия и частотными полосами. Возможные варианты:

• от 286 до 365 МГц;
• от 384 до 400 МГц;
• 433,920, 868,300 и 868,350 МГц.

Также код может быть фиксированным или «плавающим» – динамическим. Специальные фильтры применяются для того, чтобы сохранять частоты неизменными.

Ведь в зависимости от атмосферных условий (различная температура, влажность и прочее) может происходить их хоть и незначительное, но существенное для возможности управления изменение.

• Универсальный пульт. Чаще называется брелоком. Преимущество таких пультов заключается в том, что они подходят для различных моделей шлагбаумов.

Смысл заключается в том, что можно просто купить универсальный пульт-брелок и настроить его для открывания конкретных шлагбаумов.

Универсальные брелоки – общее

Часто приходится носить с собой несколько брелоков для разных типов устройств – шлагбаума во дворе, на стоянке организации, в которой человек работает, ворот, преграждающих въезд на участок частного дома, и так далее.

Это может вызывать массу неудобств – их можно забыть дома, в другом автомобиле, просто потерять.

Гораздо удобнее пользоваться для управления всеми необходимыми ограждающими конструкциями одним устройством.

Так появилась потребность в универсализации. Выглядит это устройство, как небольшая (около 7 или 10 см длиной) коробочка, напоминающая обычный брелок. Как правило, на корпусе расположено до 4 кнопок.

Открывание одной из нужных конструкций осуществляется своей кнопкой.

Прежде необходимо на каждую из них записать код с оригинального пульта. Это возможно благодаря специальному радиоуправлению, которое позволяет устройству «запомнить» разные по характеристикам сигналы.

Главная сложность состоит в том, чтобы сделать возможной перезапись этого сигнала.

Очень часто универсальными называют просто совместимые с другими устройствами брелоки. Они могут поддерживать лишь строго определенную частоту работы и тип сигнала, который передается.

Назвать такие пульты полностью универсальными, то есть открывающими все автоматические конструкции, такие как ворота и шлагбаумы, вряд ли можно. Однако большая их часть работает с десятками популярных моделей брелоков.

Может появиться потребность просто приобретения еще одного пульта для одной и той же ограждающей конструкции – для нового коллеги, клиента, соседа или приехавшего надолго родственника.

На выбор подобного, а не оригинального устройства в большей мере влияет его стоимость. Обычно она значительно ниже, чем стоимость оригинала у фирмы-производителя шлагбаумов.

Универсальные брелоки – вариации

Есть довольно много подобных устройств с разными названиями и возможностями. Перечислить их все сложно, поэтому здесь приведены примеры самых распространенных и востребованных, а также способы их программирования.

Apollo-M

Является многочастотным передатчиком для дистанционного управления не только шлагбаумами, но и разными автоматическими воротами, сигнализацией автомобиля, освещением и многим другим. Работает с фиксированными кодами.

Огромное преимущество состоит в том, что не имеет настраиваемых вручную триммеров,DIP-переключателей.

Работает в двух диапазонах – 286–361 и 384–400 МГц, а также на частотах 418, 433,92, 868,30, 868,35 МГц при температуре от -20 до +50° C. Имеет 4 кнопки, соответственно, 4 канала, на которые можно записать коды для разных устройств.

Полный список совместимых пультов представлен в обязательной инструкции. Он включает многие модели таких производителей, как: TELCOMA, ALLMATIC, HORMANN, APRIMATIC, BENINCA, GIBIDI, BFT, CAME, CARDIN, CASALI, GENIUS, DASPI, DEA, FADINI, DITEC, FAAC, BPT, NOVOTECNICA, MARANTEC, NICE, ROGER, ТАУ, SEAV, SOMFY.

Что касается моделей DITEC, то некоторые из них имеют плавающие коды, которые нет возможности скопировать. Однако есть особые устройства, помогающие их записать, тогда и для них становится возможным использование Apollo-M.

Для входа в режим программирования нужно удерживать кнопки с номерами 1 и 3. Когда индикатор начнет подавать частый световой сигнал, кнопки отпускают и нажимают нужное количество раз кодируемую кнопку.

Это количество зависит от нужной частоты сигнала (МГц):

• 300 – 4 раза;
• 306 – 5;
• 310 – 6;
• 315 – 7;
• 330 – 8;
• 390 – 9;
• 433,92 – 1;
• 868,30 – 2.

После этого индикатор должен гореть ровно. На протяжении ближайших 15 секунд рядом (не более 10 см) располагают оригинальный пульт и нажимают кнопку сигнала на нем.

Может быть три варианта ответных сигналов Apollo-M:

• 3 вспышки – успешное программирование;
• 6 вспышек – невозможна запись, так как передается динамический код;
• 9 вспышек – частота не поддерживается.

Стоимость такого прибора около 1100–1200 рублей.

Apollo-C

Отличие от его предшественника довольно велико – поддерживает частоту только 433,92 МГц, но может воспринимать коды практически всех устройств с такой рабочей частотой.

Процесс программирования кнопок также идентичен, только кодируемую кнопку следует нажимать всего один раз. В остальном полностью повторяет универсал Apollo-M.

Стоимость модели находится в пределах 600–650 рублей.

Еще есть в продаже различные вариации пультов Apollo: NJV, JOY, Jolly, TX. Цены на них – от 590 до 790 рублей.

Hormann HSM 4

Работает практически со всеми шлагбаумами и воротами, где для дистанционного открытия используется рабочая частота 868 МГц с постоянным кодом. Процесс кодирования так же прост, как и у предыдущих моделей, но несколько отличается от них.

Необходимо расположить вплотную уже рабочее устройство и кодируемое. Удерживать на рабочем кнопку подачи сигнала. Его датчик должен ровно гореть.

Теперь на новом устройстве нажимаем нужную кнопку, его датчик на протяжении 4 секунд должен мигать медленно. После получения и записи сигнала мигание должно стать гораздо быстрее.

Когда это произошло, на обоих пультах кнопки отпускают. Таким же образом можно запрограммировать и остальные кнопки.

Стоимость устройства – около 1600 рублей. Однако можно подобрать менее дорогие аналоги из серий Apollo и Nologo.

Multi 4

Еще одна интересная модель, работающая в широком частотном диапазоне: от 315 до 869,3 МГц. Так же как и предыдущие, не работает с «плавающим» кодом.

Устройство совместимо с несколько меньшим количеством моделей пультов, чем Apollo. Программируется очень легко, и тоже необходим доступ к оригинальному дистанционному пульту.

Стоимость из-за меньшего числа совместимых устройств намного ниже – до 500 рублей.

Граббер

Стоит рассказать еще об одном современном изобретении среди универсальных пультов – так называемом граббере. Компактный прибор оснащен дисплеем, имеет 25 ячеек памяти. В него изначально записаны коды от большинства известных шлагбаумов.

При получении одного из знакомых сигналов пульт вибрирует и подает звуковой сигнал. Тогда его можно записать на предварительно выбранный номер.

Таких номеров может быть 25. Нужно только запомнить, под которым номером обозначено какое из устройств.

Перезапись и стирание кодов по необходимости возможны любое неограниченное число раз. Коды не стираются, если происходит замена нерабочего элемента питания.

Единственным недостатком такого брелока является его стоимость – в среднем около 15 000 рублей.

Универсальные пульты управления для шлагбаумов призваны заменить собой оригинальные устройства, одновременно уменьшая их количество.

Их делают востребованными не только цены, которые часто намного ниже оригиналов, но и другие объективные причины. Например, возникла потребность в новом пульте или нескольких для какой-то определенной ограждающей въезд конструкции.

При изготовлении подъемно-поворотных гаражных ворот своими руками никак не обойтись без чертежей.

Вам обязательно потребуется инструкция, чтобы произвести монтаж шлагбаума Дорхан. А мы же расскажем о его преимуществах.

Бывают случаи, что оригинальная фирма-поставщик уже не выпускает таких моделей. Тогда очень поможет универсальный пульт-брелок.

Выпускаемые сейчас модели в большинстве своем воспринимают просто тип и частоту используемого сигнала, поэтому не имеет значения, изготавливается ли до сих пор оригинал или нет.

В следующей видео-инструкции наглядно показано, как происходит запись сигнала с «родного» пульта на универсальный:
