Что такое защитный диод и как он применяется

Для защиты электронных схем и радиоаппаратуры от перенапряжения и скачков напряжения используются такие эффективные радиоэлементы, как диодный предохранитель (ПОН или TVS). Также защитный компонент известен под названиями супрессор и защитный диод. Такой эффективный прибор впервые был создан в 1968 году, в США, с целью защитить промышленное оборудование от электрических импульсов природного характера (молний).

Основанием для разработки целого класса полупроводниковых ограничителей напряжения послужили большие убытки из-за частого выхода из строя бытовой электроники, вызванного скачками напряжения. Примечательно, что супрессоры (от англ. Suppresor – «подавитель») обладают ярко выраженной нелинейной вольт-амперной характеристикой (ВАХ) и огромным быстродействием.

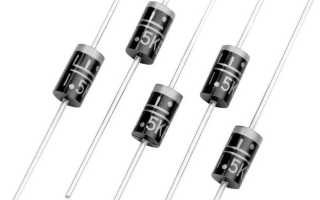

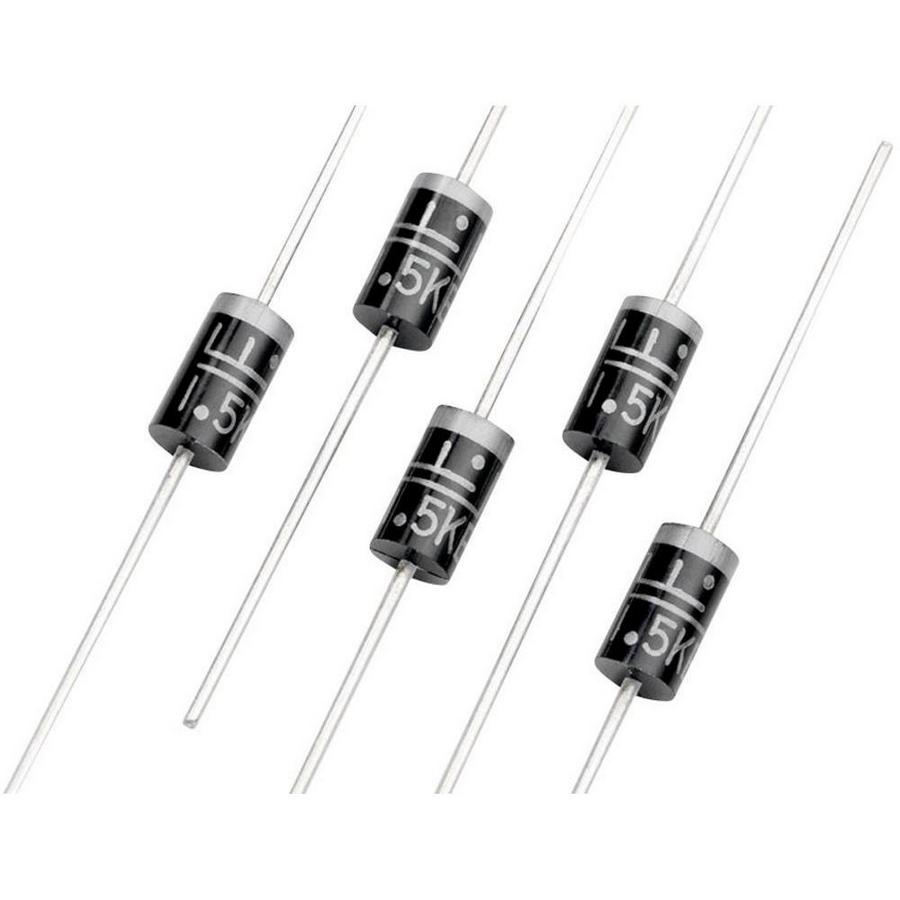

Принцип работы и устройство

Защитные диоды состоят из двух пластинок, выполненных из германия или кремния, обладающих разной электропроводимостью. Проволочные выводы электродов, как правило, припаиваются к металлическим слоям, нанесенным на внешние поверхности пластинок. Конструкция заключена в пластиковый, металлостеклянный или керамический корпус.

Принцип работы защитного диода основан на применении обратимого пробоя. Пока напряжение не превышает номинальное значение, ограничитель никакого существенного влияния на работу схемы не оказывает, но прибор перейдет в режим лавинного пробоя, как только электроимпульсная амплитуда превысит базисное напряжение. Таким образом, размер амплитуды нормируется, а все излишнее напряжение при этом уходит на землю через сам ограничитель.

Виды и обозначение

Существует два основных вида защитных диодов TVS:

• симметричные (двунаправленные) – активно эксплуатируются в цепях с двуполярным напряжением, что позволяет использовать их в сетях переменного тока;
• несимметричные (однонаправленные) – эффективно защищают цепи с напряжением одной полярности, что позволяет использовать их в сетях постоянного тока.

На схемах супрессоры обозначаются как VD1, VD2 (двунаправленные) и VD3 (несимметричные). Номинальное напряжение таких диодных предохранителей варьируется от 6.8 до 440 вольт. А рабочая температура колеблется от -65 до +175 градусов по Цельсию. Высокая скорость срабатывания надежно защищает оборудование от перенапряжения. Корпус диодного предохранителя снабжается маркировочным кодом, отображающим все важные параметры изделия.

Маркировка защитных диодов позволяет выбрать наиболее подходящий радиоэлемент для сетей постоянного или переменного тока. Несимметричные изделия имеют на корпусе цветное маркировочное кольцо. Цифры и буквы, как правило, сообщают о мощности, напряжении пробоя, а также допустимом отклонении напряжения.

Основные параметры защитных диодов

Диоды супрессоры имеют целый ряд основных электрических параметров:

• PPP или P имп. (измеряется в Ваттах) – максимальная импульсная мощность изделия показывает, какую мощность способен подавить полупроводниковый ограничитель;
• I_R или I обр. (измеряется в микроамперах) – значение постоянного обратного тока утечки, который, как правило, не оказывает существенного влияния на работу схемы;
• V_CL, V_C или U огр. имп. (измеряется в Ваттах) – значение максимально допустимого импульсного ограничения напряжения;
• V_BR или U проб. (измеряется в Ваттах) – обозначает напряжение пробоя, при котором супрессор напряжения отводит опасный импульс тока на общий провод;
• V_RWM или U обр. (измеряется в Ваттах) – обозначает параметр постоянного обратного напряжения;
• I_PP или I огр. мах. (измеряется в амперах) – параметр предоставляет информацию о максимальном пиковом импульсном токе. То есть, о том, какое значение способен выдержать лавинный диод.

Чтобы определить значение максимальной импульсной мощности, потребуется перемножить значение максимального пикового импульсного тока со значением максимального импульсного напряжения ограничения. Важно понимать, что все характеристики супрессора являются таковыми только в конкретных температурных условиях, поскольку при более высоких температурах токи, а также допустимая пиковая мощность будут непременно уменьшаться.

Особенности защитных диодов

Среди особенностей защитных диодов выделяют ряд пунктов:

• предоставляется максимально возможный показатель по уровню рассеиваемой мощности;
• возможность стабильного функционирования в условиях воздействия обратного напряжения;
• должен соблюдаться минимально возможный уровень скорости реакции на быстрое критическое воздействие;
• чтобы не оказывать влияния на функциональность прибора, обратные токи должны соответствовать действительно минимальным показателям.

Несмотря на высокую эффективность, супрессор нельзя назвать стопроцентным защитным ограничителем. Во-первых, в положении «выключено» такие приборы характеризуются значительными обратными токами. Во-вторых, в ограничивающем режиме в прямую зависимость от силы тока попадает уровень напряжения. В-третьих, нельзя забывать о сильной зависимости максимальной импульсной мощности от продолжительности импульса (длительности).

Для усовершенствования схемы существует практика последовательного соединения нескольких полупроводников, что дает увеличение мощности. Защитные диоды TVS часто используют совместно с самовосстанавливающимися предохранителями либо в специальных сборках, в которые уже включены предохранители такого типа.

Области применения диодов

Такие радиоэлементы активно применяются в различных направлениях:

• средства связи и телекоммуникации;
• цифровые интерфейсы;
• различная силовая электроника;
• бытовые электроприборы;
• разнообразные схемы управления.

Лавинные диоды широко применяются для защиты бортовой электроники транспортных средств. Например, система зажигания любого автомобиля является одной из самых сильных источников электрических импульсов. Отечественные защитные диоды (Кремний, СЗТП, Фотон, НТЦ СИТ, Саранск, ТОР, Россия и другие) не уступают по качеству, эффективности и доступности зарубежным аналогам.

Как проверить защитный диод

Данный ограничитель может выполнять функцию стабилитрона, но перед использованием очень важно проверить два определенных параметра: динамический ток и рассеиваемую мощность. Целостность проверяется при помощи компактного измерительного прибора – мультиметра. При такой проверке рекомендуется использовать устройство исключительно в режиме прозвонки (со звуковым сигналом).

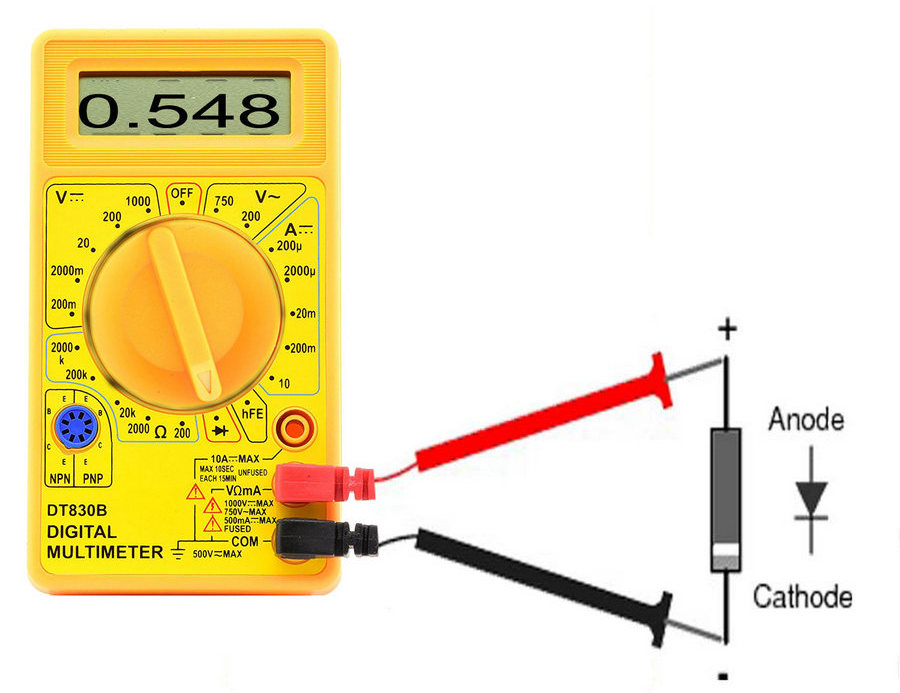

Положительный (красный) щуп соединяем с анодом супрессора, а отрицательный (черный), соответственно, с катодом. Число на дисплее будет обозначать пороговое напряжение проверяемого диода. В зависимости от типа ограничителя напряжение может составлять от 100 до 1000 милливольт. Если смена полярности дает бесконечную величину, то элемент можно считать исправным и готовым к работе. Утечка свидетельствует о необходимости замены защитного компонента.

Если не знаете, как и чем заменить защитный диод, всегда можно обратиться в сервисный центр или пункт ремонта различной электроники. В интернете множество советов и инструкций по замене диодного предохранителя стабилитроном и быстродействующим диодом, но, не имея необходимых знаний и практического опыта, не рекомендуется совершать такие операции самостоятельно. Проверку следует выполнять осторожно, поскольку создание условий срабатывания приведет к выходу защитного компонента из строя.

Как правильно подобрать супрессор

Чтобы не ошибиться в выборе данного прибора, следует придерживаться простых рекомендаций:

• установить уровень номинального напряжения на линии;
• определить, как именно будет осуществляться монтаж элемента;
• определить тип напряжения, а также установить, что обратное напряжение превышает номинальное напряжение схемы;
• выявить допустимые пределы рабочих температур;
• решить, какой именно тип диода потребуется (симметричный или несимметричный);
• определиться с наиболее подходящей серией и вариантом изделия.

Кроме того, перед покупкой рекомендуется дополнительно удостовериться в том, что габариты и параметры радиоэлемента соответствуют требованиям и нюансам монтажа.

Применение современных защитных диодов на схемах отличается высокой эффективностью защиты любого электрооборудования, которое подключено к воздушным линиям.

Большая Энциклопедия Нефти и Газа

Поскольку проводимость диода в прямом и обратном направлении различна, то в некоторых случаях в схему включается демпфирующий диод ( рис. 5.19) для повышения линейности и увеличения размаха отклоняющего тока. В этом случае роль двустороннего ключа выполняет транзистор совместно с полупроводниковым диодом. Параллельно отклоняющим катушкам подключается конденсатор С0 с довольно большой емкостью, с помощью которого подбирается требуемая длительность обратного хода.  [32]

Выходные каскады на электронно-управляемых лампах строчной развертки строятся по трансформаторной схеме, и их особенностью является наличие демпфирующего диода , подключенного параллельно отклоняющим катушкам. Демпфирующий диод служит для подавления паразитных колебаний в начале прямого хода на строке, возникающих из-за влияния междувитковых емкостей выходного трансформатора и отклоняющих катушек. Особенностью трансформаторных генераторов строчной развертки является возможность непосредственного включения отклоняющих катушек в коллекторную цепь выходного каскада.  [33]

Для защиты полупроводниковых ключей от перенапряжений, приводящих к электрическому пробою, часто завершающемуся тепловым, необходимо применять демпфирующие диоды , замыкающие цепь тока индуктивности после размыкания ключей.  [35]

Для получения максимальной амплитуды импульса коэффициент затухания должен быть малым, а для уменьшения выброса должен быть включен демпфирующий диод .  [37]

Повышенное ускоряющее напряжение и достаточно большую амплитуду тока в строчных катушках отклоняющей системы удается получить включением в цепь демпфирующего диода Лз большего числа витков анодной обмотки выходного трансформатора .  [38]

Энергия, накопленная в индук-тивностях выходного каскада во время прямого хода строчной развертки, во время обратного хода частично возвращается через демпфирующий диод в конденсатор 4С8 — конденсатор вольтодо-бавки, который при этом заряжается до напряжения 300 — 350 В. Напряжение вольтодобавки используется для питания задающего генератора кадровой развертки и питания фокусирующего и ускоряющего электродов кинескопа.  [39]

Напряжение вольтодобавки образуется на конденсаторе ЗС29 за счет его заряда током диода ЗД4 по цепи: источник питания с напряжением 320 В, демпфирующий диод ЗД4, ЗДр1, обмотка 11 — 10 ЗТр1, конденсатор ЗС29, цепи, подключенные к выводам 8 и 2 ЗТр1, корпус.  [40]

Транзистор выходного каскада строчной развертки проводит ток в обратном направлении ( обратный ток перехода коллектор-база у транзисторов), поэтому его переход коллектор — база может использоваться как демпфирующий диод . В тех случаях, когда требования к линейности развертки по горизонтали высокие, в выходном каскаде используется специальный демпфирующий диод.  [42]

Достоинство схемы двухполупериодного управляемого выпрямителя с демпфирующим диодом заключаются в том, что среднее выходное напряжение на нагрузке увеличивается вследствие исключения областей с отрицательной проводимостью с одновременным увеличением коэффициента мощности, так как демпфирующий диод предотвращает передачу энергии, запасенной в нагрузке, обратно в источник питания. Недостатком такой схемы является невозможность реализации режима рециркуляции из-за наличия в схеме демпфирующего диода.  [43]

Ток в разрядной цепи в этом случае при t / Kt / npoo транзистора определяется с помощью суперпозиции двух токов: тока, определяемого при нулевых начальных условиях, и тока, замыкающегося через демпфирующий диод .  [44]
