Что может разряжать аккумулятор в автомобиле при выключенном зажигании

Разряжается аккумулятор разряжается аккумулятор при выключенном зажигании

300 мА не критично, но многовато. значит не все потребители отключены!
Часто в обход предохранителей (или через отдельно “висящие” предохранители) подключают помимо сигналки разное дополнительное оборудование:
автомагнитола — от 20 до 100мА жрёт (вполне нормально)
часы в салоне — от 10 мА обычно (тоже пойдёт)
дополнительная подсветка в салоне, под капотом, в багажнике, на днище, в арках колёс — ничего не должна жрать, но если где концевичёк заедает и не отключает(бардачёк, багажник и т.п.), то может быть от 10-20 мА до 200-300 мА жрать из-за того, что включена постоянно.
Иногда подключают дополнительные розетки прикуривателей минуя предохранители и через них может быть постоянно подключена зарядка телефона или ещё что-то. может из-за этого быть потребление тока от 1-10 мА до 1-10 А.
В моторном отсеке бывает напрямую от аккумулятора что-то подключают, что не включалось через релюхи после замка зажигания. Фары ещё ладно (ради более яркого света оправдано), но иногда всякие клапаны, датчики и т.п. так подключают — это уже вандализм напоминает. Но надеюсь у тебя авто не в таком плохом состоянии, чтобы в моторном отсеке сопли проводов всяких от аккумулятора висели.

Короче, нужно искать цепи подключеные напрямую. Желаю найти!

P.S. Иногда у некоторых авто после выключения зажигания задние стопари гореть остаются постоянно или лампы заднего хода из-за неправильно подключенных или сломанных концевиков на педалях и рычагах. Но эти цепи обычно через предохранителили идут. Но на всякий случай обрати внимание на задние фонари авто.

Masterhammer

Постоянный участник

09.05.2012

Дополнительного оборудования в авто нет, кроме сигналки, газовой установки и радар-детектора (включается с зажиганием). Магнитола древняя, отключается поворотом ручки регулятора громкости (до щелчка). Стопари четко отключаются, свет в багажнике тоже отключается четко (при открытом багажнике потребление около 600 мА), под капотом наколхозили (ещё до меня) какие-то релюшки, висящие на расширительном бачке (я так понимаю, что они отключают бензонасос при переключении на газ). Салонный свет работает исправно, всё четко отключается. Никакого ара-тюнинга типа подсветки подкрылок и арок нет

Что может разряжать аккумулятор в автомобиле при выключенном зажигании

Ситуация, когда аккумулятор разряжается за ночь так, что мотор заводится с трудом, знакома многим. Причиной является большой ток утечки аккумулятора автомобиля. Во время простоя происходит саморазряд батареи, забирают энергию паразитные токи в контуре автомобиля. Статья о том, как определить скрытых потребителей, и устранить утечку тока, выявить допустимый расход энергии в авто во время простоя и не посадить батарею

Утечка с аккумулятора при выключенном зажигании

Если зажигание выключено, мотор не работает, аккумулятор не подзаряжается. Вся энергия, накопленная во время движения, расходуется на питание потребителей – обогрев окон, работу медиацентра, освещение. Чем больше невыключенных потребителей, тем быстрее разряжается аккумулятор. Поэтому все приборы при длительном простое должны быть выключенными.

Однако при неправильно собранной схеме телевизора, звуковой системы, кондиционера может быть ток утечки. Часто ошибкой, приводящей к посадке напряжения аккумулятора, становится перевод этих приборов в спящий режим, не полное отключение. Проверка мультиметром на утечку выявит проблему.

К возникновению паразитных токов приводят окисленные контакты проводки. Причина -сопротивление, способствующее нагреву проводов. Паразитные токи в этом случае не главное – можно получить возгорание. К таким же последствиям проводит изношенная электропроводка со скрутками и плохой изоляцией.

Однако и сам аккумулятор со временем теряет емкость и скорость саморазряда увеличивается. Если большой утечки тока нет, а батарея разряжается, значит нужно проверить ее пригодность.

Какой ток утечки аккумулятора автомобиля норма?

Почему же допускается ток утечки аккумулятора, да еще и норма определяется? Каким должен быть ток утечки автомобиля ВАЗ старых моделей и современного АУДИ? Зависит это от оснащенности. В обеих машинах есть часы, охранная сигнализация, но АУДИ есть ЭБУ, который нельзя отключать, аудиосистема.

Читайте также:

Как подобрать ток зарядки аккумулятора

Часы потребляют 1мА, сигнализация – 20 мА, аудиосистема 3 мА – и норма для утечки тока на автомобиле ВАЗ составит 24-30 мА. Для АУДИ нормой будет 50-80 мА, но там и генератор более мощный, и аккумулятор емкий. Стандартная утечка тока с аккумулятора зависит от его оснащенности.

Как проверить аккумулятор на утечку тока мультиметром

Принимая как норму, ток утечки на собственном авто, можно выполнить замер суммарных паразитных токов мультиметром. Превышение нормы может произойти при коротком замыкании в сети или слишком мощных дополнительных потребителях. Иногда причиной утечки тока с аккумулятора становится неисправность генератора или стартера. Только через последовательную проверку сети на утечку тока можно установить истинную причину просадки емкости аккумулятора автомобиля.

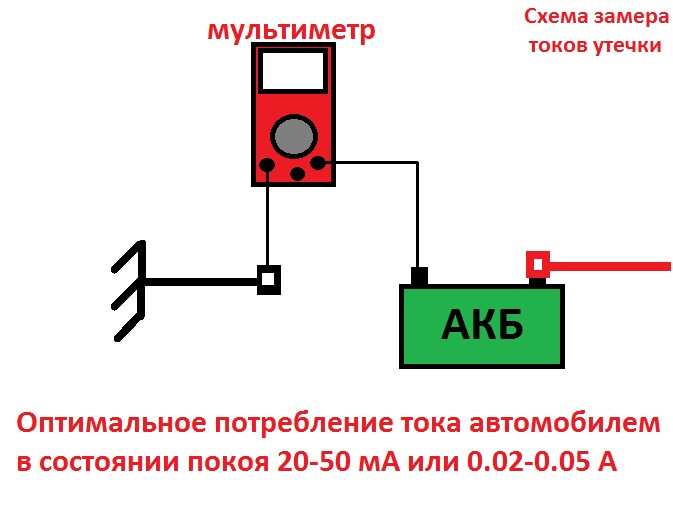

Как замерить ток утечки аккумулятора

Для диагностики утечки тока потребуется тестер-мультиметр – он может работать как вольтметр, омметр и амперметр с проводами и зажимами «крокодилами». Потребуется рожковый ключ, перчатки и блокнот для записей.

Автомобиль следует подготовить:

выключить всю электронику, включая видеорегистратор и усилители;
отсоединить скрытые потребители в бардачке и под капотом;
открыть капот, закрепить его и ослабить минусовую клемму на аккумуляторе;
закрыть двери, но окна открыть для возможности проникнуть в салон, если сработает центральный замок.

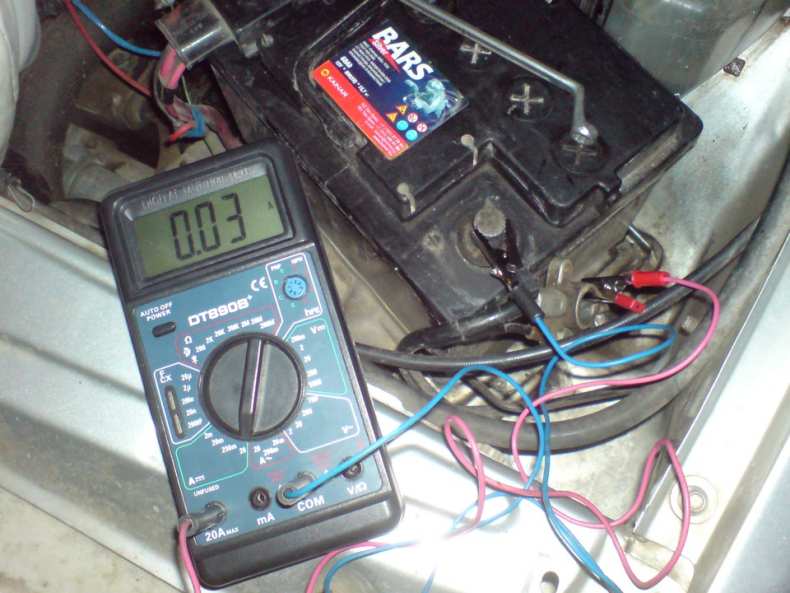

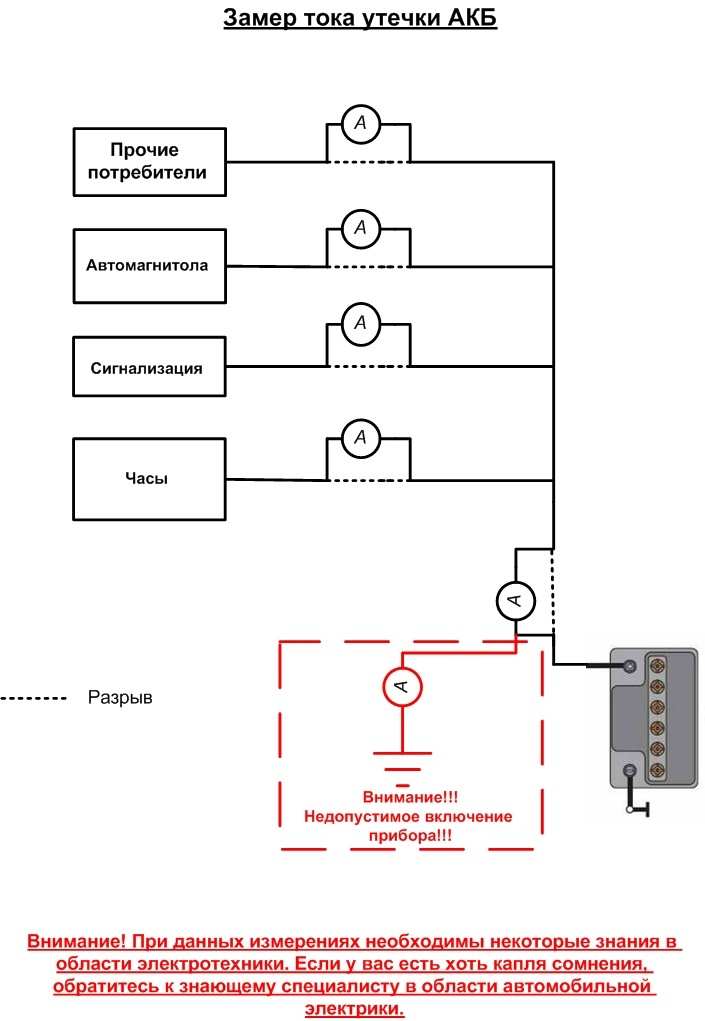

Порядок измерения утечки тока аккумулятора

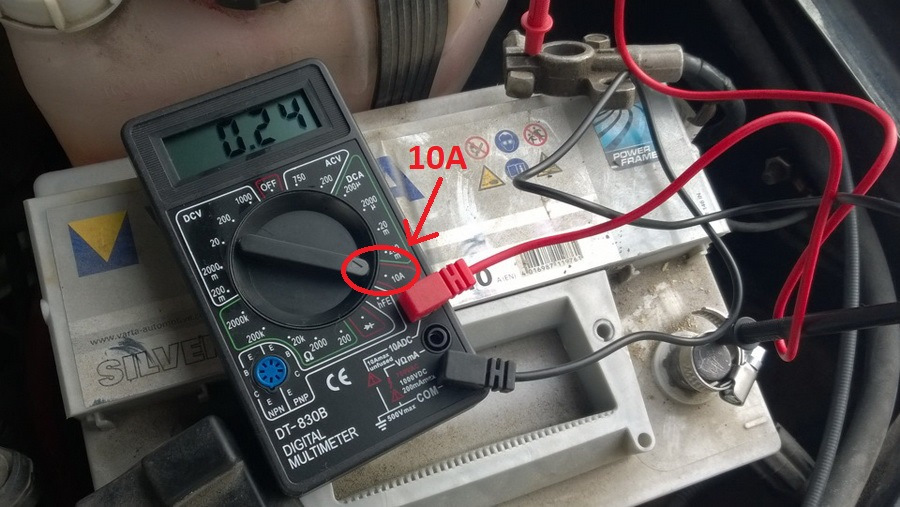

мультиметр поставить на измерение ампер в положение 10 А;

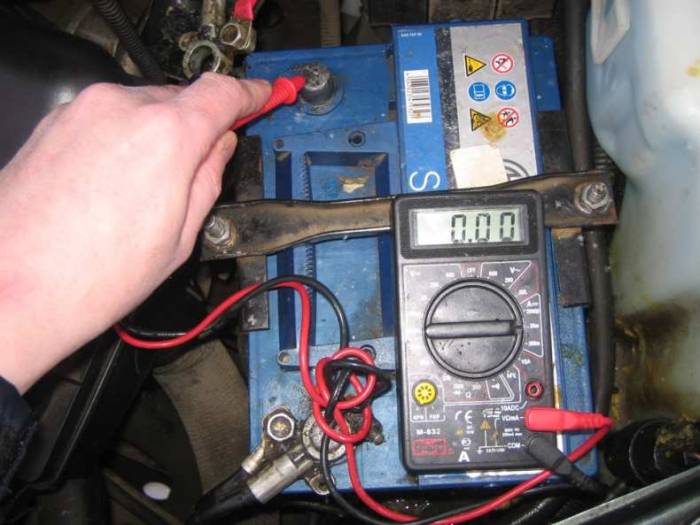

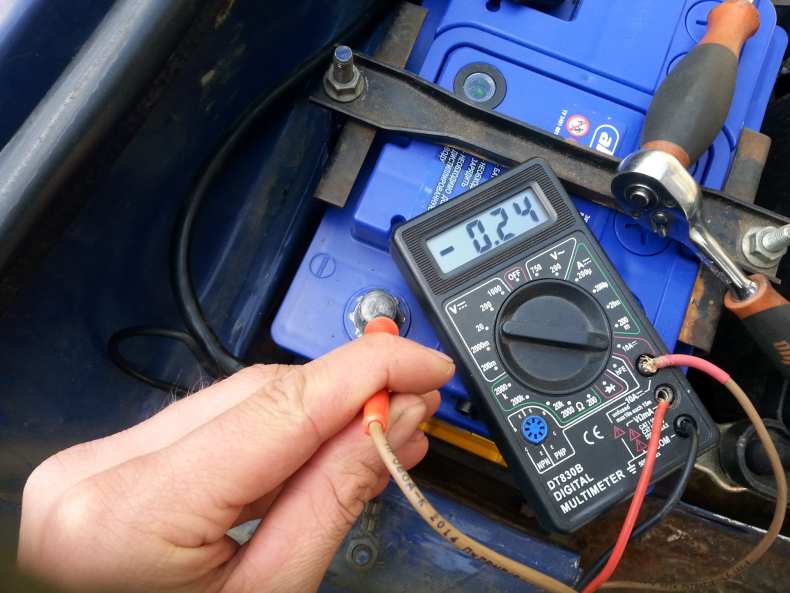

сделать разрыв цепи, подключить в разрыв амперметр только на отрицательном полюсе;
снять показания утечки.

При показателях, соответствующих норме – 20-80 мА, диагностика считается законченной.

Найти и устранить утечку

В поисках нарушения, сопровождающегося утечкой тока, придется обследовать цепи всех потребителей. Начинать нужно с установленного внештатного оборудования. Именно там часто находят проблемы. Причины – дополнительный монтаж проводов выполнен в неподходящем и неудобном месте. Они могут нагреваться, перетираться.

Проблемным местом считают сигнализацию и двери. Неисправными могут быть концевики на схеме замыкания и размыкания двери. Сигнализация после включения через 5 минут должна уменьшить потребление тока. Нет – повод к обследованию.

Если причины утечки не установлены – проверять нужно генератор. Если силовой агрегат не подзаряжает аккумулятор, это определяется так:

Читайте также:

Как сделать развертку в солид воркс

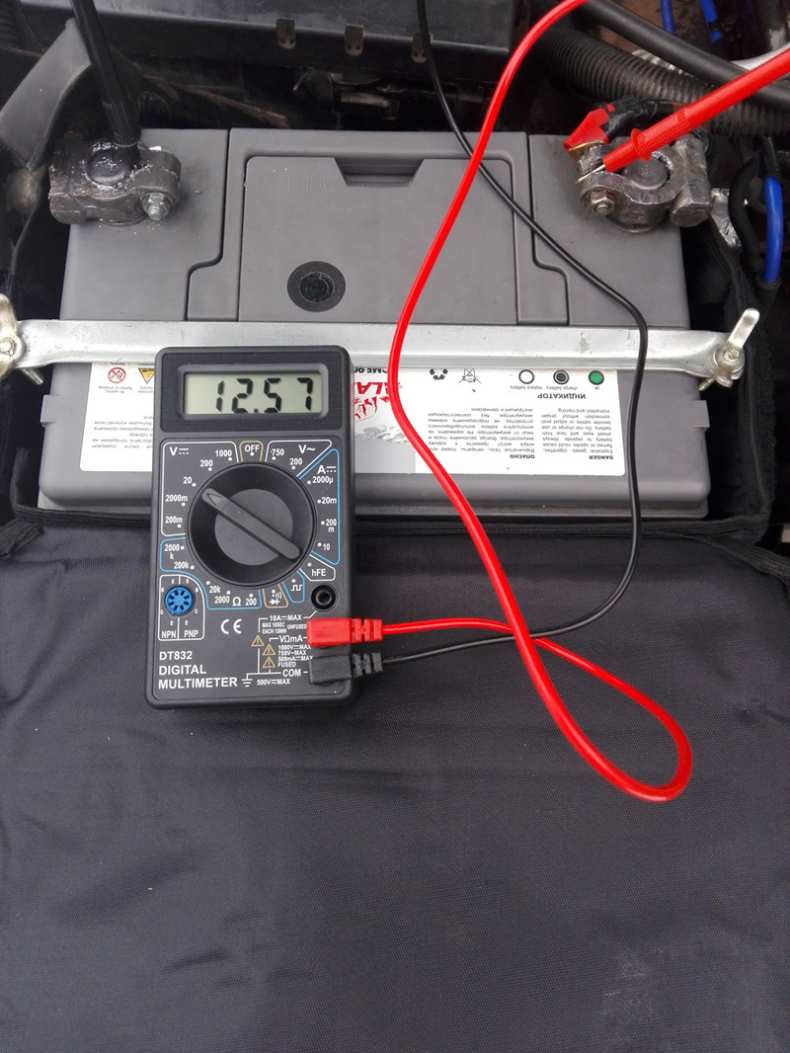

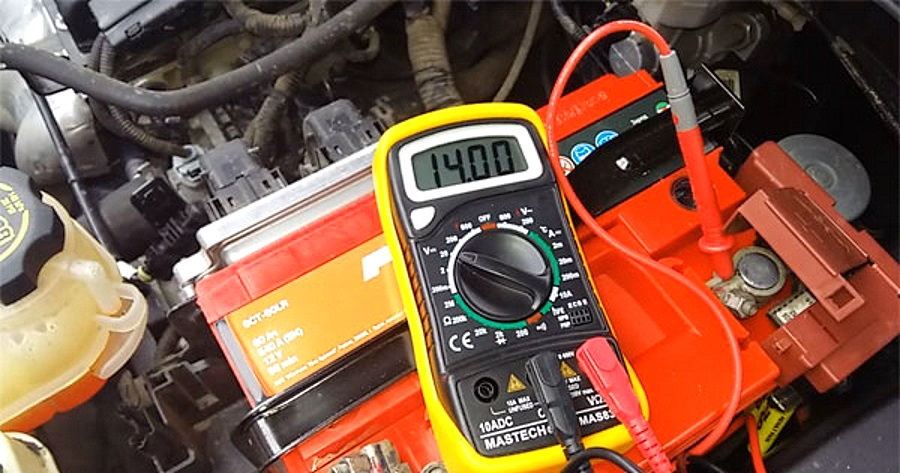

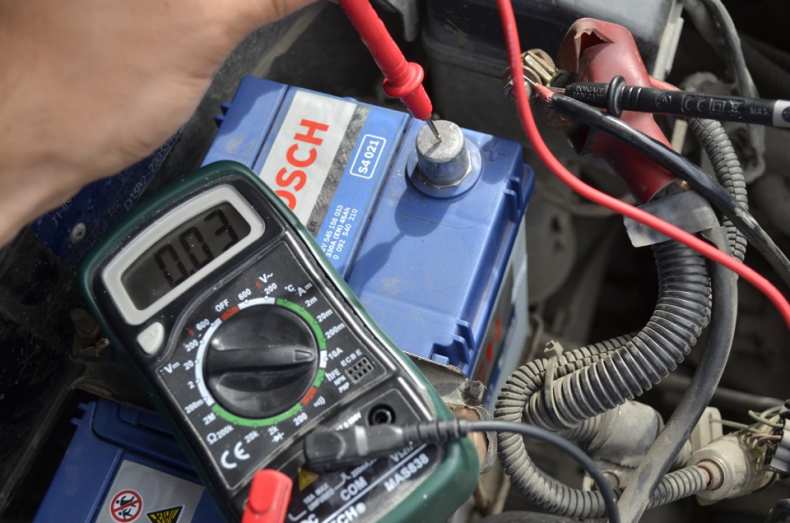

Замерить напряжение на клеммах АКБ при отсутствии потребителей – при полной зарядке 12,6- 12,9 В.
Завести двигатель, включить потребителей – обогрев, фары, печку, произвести замер на клеммах АКБ – от 12,8 до 14,3 В.

Напряжение на клеммах меньше – генератор не подзаряжает аккумулятор.

Посмотрите видео, как проверить аккумулятор на утечку тока.

Нормальный ток утечки аккумулятора

Под утечкой тока подразумевают наличие тока, протекающего с шины питания на землю или в общий провод. Известно, что пусковая цепь замка зажигания питается от шины 15. Шина 30 питает всю автомобильную сеть с положительной клеммы аккумулятора. Выключенное зажигание не препятствует потреблению энергии другими приборами. Проверка аккумулятора на утечку тока проводится измерением с помощью мультиметра и визуальным обследованием состояния проводов.

Поэтому при большом токе утечки обследуют поочередно потребителей от шины 30:

Автомагнитола – на исправной магнитоле утечка составляет 10 мА.
Автосигнализация – охранное устройство потребляет до 200 мА тока, в зависимости от марки. Здесь есть обратная связь, приемопередатчик, GSM, но современные системы минимизируют допустимый ток утечки аккумулятора.
Блок управления двигателем питается от шины 30, его утечка составляет единицы миллиампер.
Климат-контроль, ABS, управление кузовом и другие системы управления суммарно допускают ток утечки в 10 мА.
Неисправный генератор полностью разрядит аккумулятор за 30 минут, в штатной ситуации утечка составляет единицы мА.
Влажные и грязные контакты создают токи электролиза, паразитные токи. При нормальном содержании проводов и контактов ток утечки составляет около 5 мА.
Саморазряд аккумулятора – это тоже ток утечки. Внутренний саморазряд вызывается качеством электролита, сульфатацией, разрушением пластин, и он может превышать все другие потери.

Норма тока утечки складывается с учетом всех потребителей в зависимости от типа марки автомобиля.

Большой ток утечки аккумулятора – проблемы

Большим током утечки, при котором требуется непременно найти проблемную точку, считают величину в 0,5 А. Потеря в пол-ампера за десять часов поглотит 5 А/ч, а оставленный на 4 суток автомобиль разрядится в ноль. Поэтому на длительную стоянку автомобиль оставляют с разомкнутой цепью.

Если в авто есть проблемный узел, в котором создается ток утечки, там обязательно начнется разогрев в транзисторе или микросхеме. Блок выйдет из строя. При утечке тока по проводнику не наступит возгорания, но может повредиться изоляция. Это и приведет к замыканию, интенсивному разогреванию в месте контакта и пожару.

Как найти утечку тока на аккумуляторе без прибора? В темное время суток остановить авто, открыть капот, закрыть дверь, но охрану не подключать. Снять провод с положительной клеммы и подождать 5 минут. Снова подключить клемму аккумулятора. Если искра проскочит мощная – утечка есть. Небольшое искрение – процесс естественный. Дальше следует измерить показатели и определить проблемное место.

Абсолютно точный признак утечки тока без измерения – за неделю стоянки свежий аккумулятор полностью разряжается.

Читайте также:

Стоянка и остановка знаки как запомнить

Аккумулятор «помер» за ночь. Что делать?

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Грязные делишки

Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?

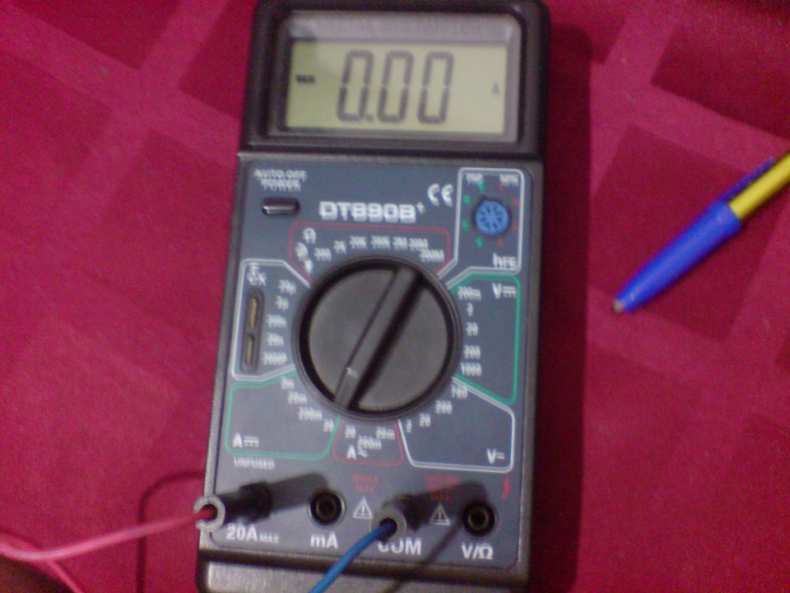

Мультиметр

Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

Читайте также:

Додж караван где контроллер подушек безопасности

Мультиметр

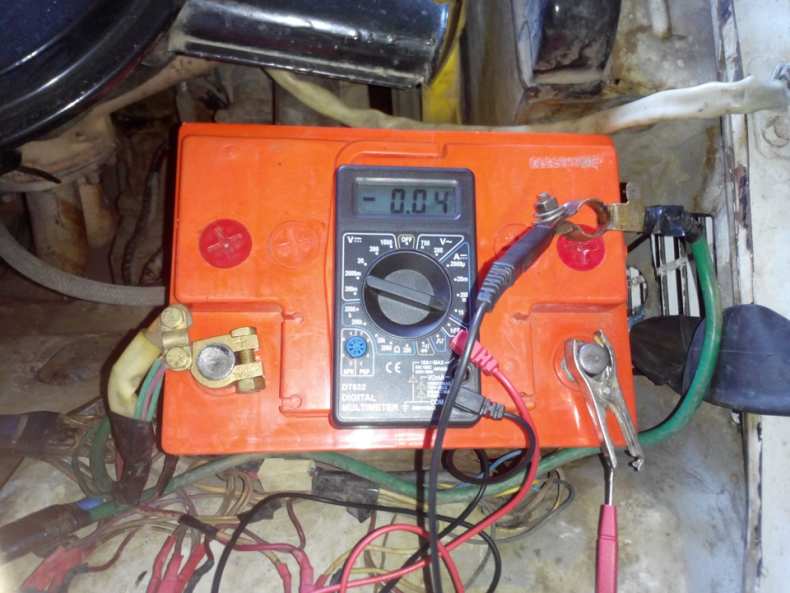

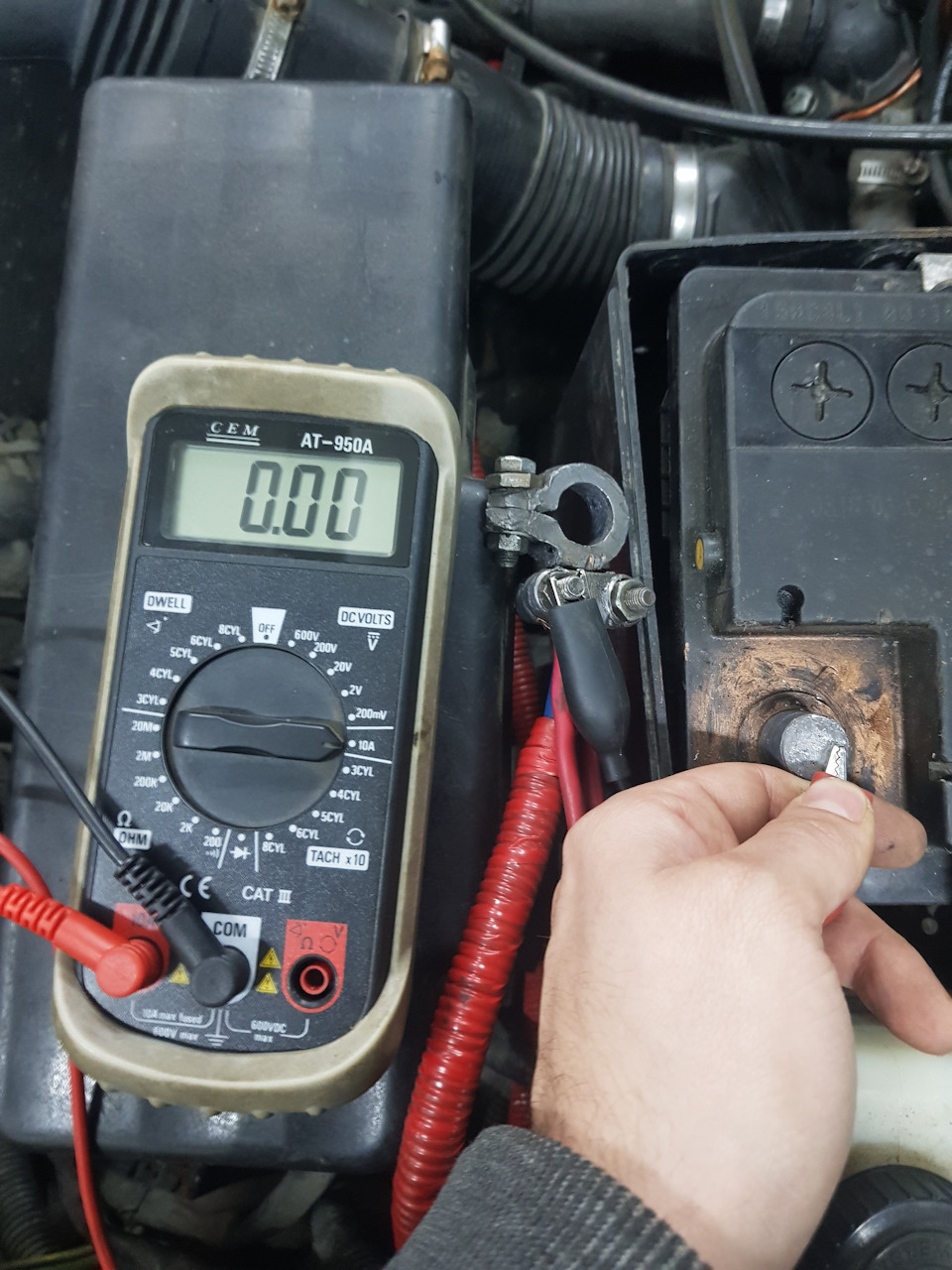

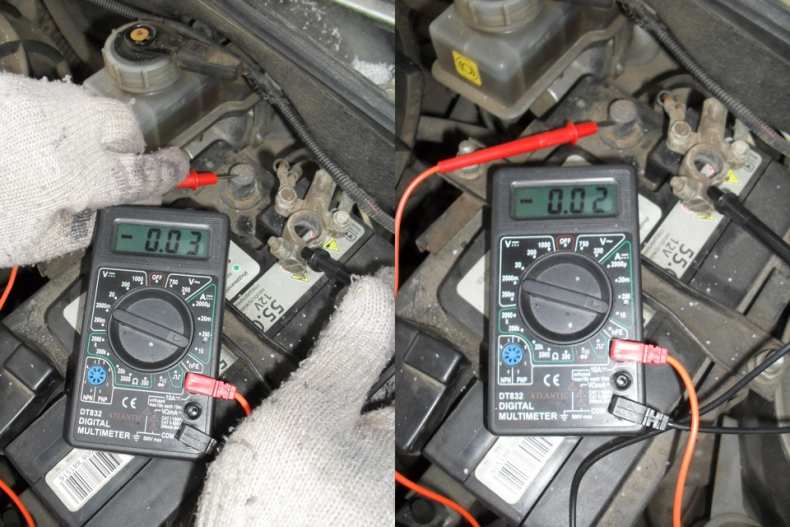

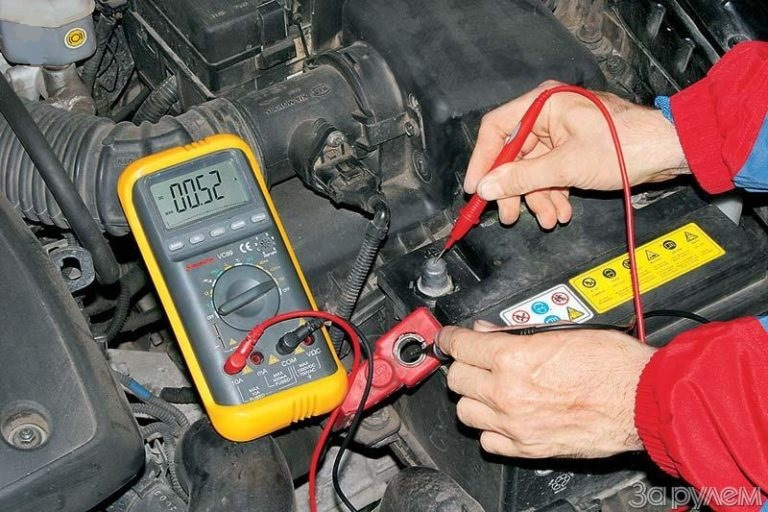

Отсоединяем провод от минусовой клеммы батареи и подключаем мультиметр в образовавшийся разрыв. Двигатель, естественно, должен быть выключен. Прибор при этом тут же оживет и покажет величину тока, потребляемого машиной на стоянке.

Мультиметр

Если машина, как говорится, «голая» — без сигналок, «музыки» и др., то ток потребления не должен превышать 70–80 мА.

Мультиметр

Как только мультиметр отреагирует резким снижением показаний тока, виновник найден. Остальное — дело техники. Само собой, каждый предохранитель после проверки цепи следует тут же возвращать на место. Номиналы у них разные, а потому простая замена одного на другой недопустима.

А если не получается?

Если предохранители кончились, а мультиметр ничего не отловил, то остаются только силовые цепи, не защищенные ничем. Как правило, это стартер, генератор и система зажигания.

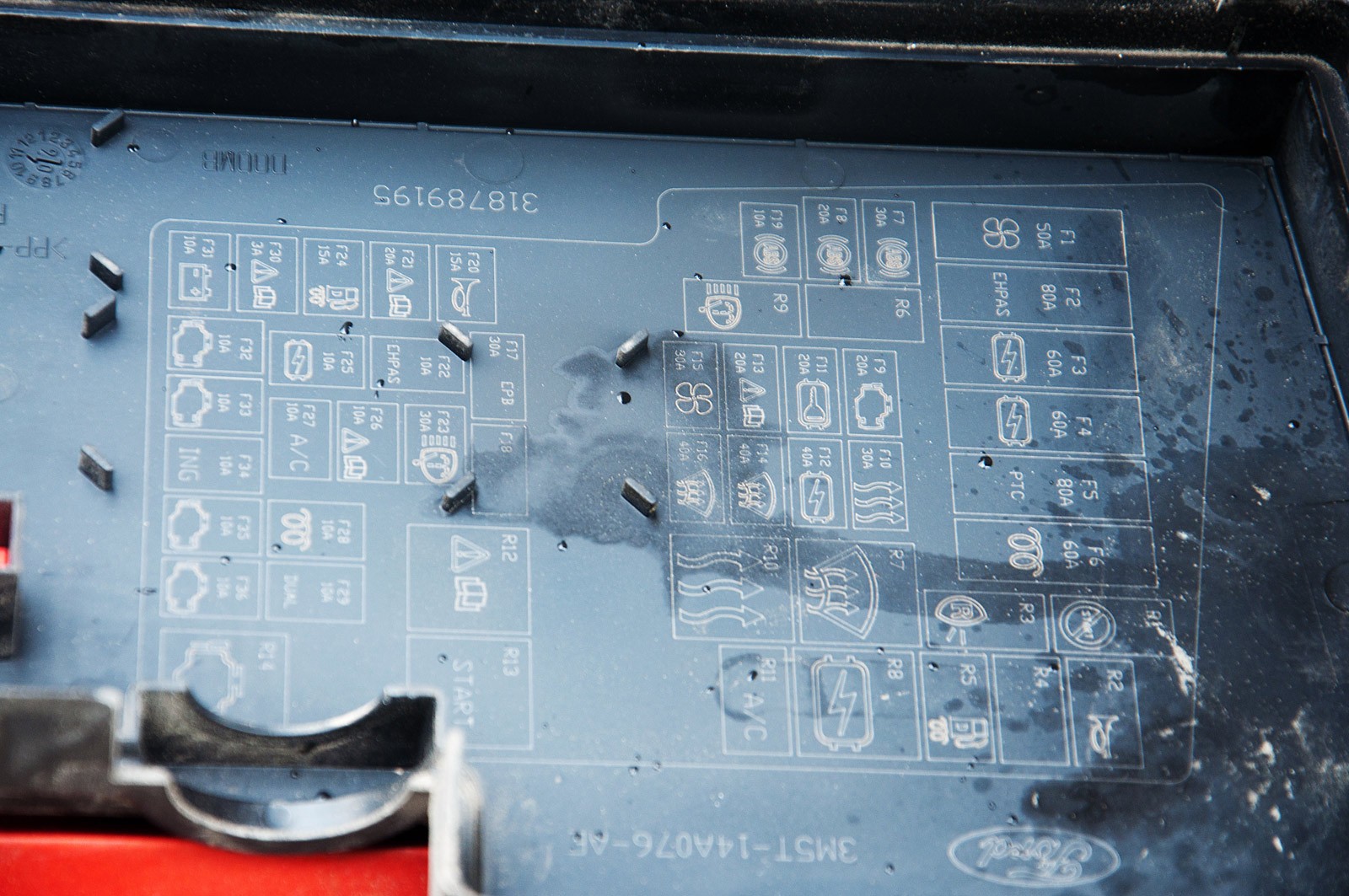

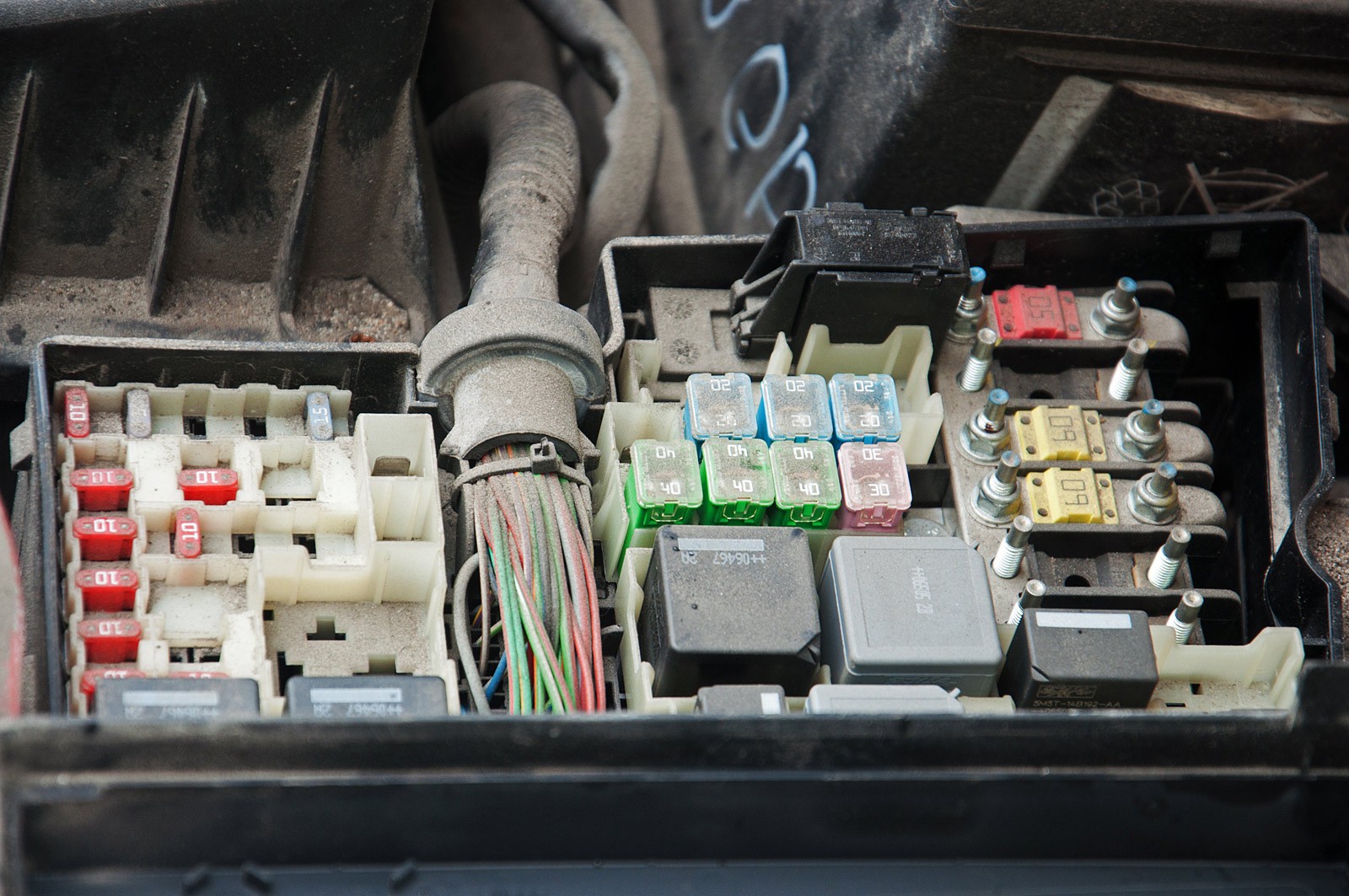

Предохранители

Особняком стоят сигналка и «музыка». Нужно ли «копаться» дальше — решайте сами. Если устранить утечку тока своими силами не позволяет квалификация и опыт, лучше отправиться на сервис. Теперь даже нечистый на руку сервисмен не сможет вас одурачить, ведь причина утечки вам уже известна.

Разряжается аккумулятор (разряжается аккумулятор при выключенном зажигании)

Короче, нужно искать цепи подключеные напрямую. Желаю найти!

Masterhammer

Постоянный участник

09.05.2012

Утечка тока в автомобиле: инструкция с фото и описанием, как быстро найти утечку тока на автомобиле с помощью мультиметра (тестера)

Иногда возникает ситуация, когда утром не заводится двигатель, причем при парковке вечером все приборы и освещение было выключены. Может эта ситуация произойти по причине длительного простоя автомобиля.

При этом состояние аккумуляторной батареи не вызывала сомнений. В этом случае причиной разряда батареи может утечка тока в электрической цепи автомобиля.

Содержание

Что такое утечка тока на автомобиле

К стандартным потребителям электроэнергии в автомобиле, которые функционируют в непрерывном режиме относятся: часы, электронный блок управления, иммобилайзер, сигнализация и другие приборы. Это необходимо для поддержания их работоспособности.

Общий ток этих потребителей не более 80 миллиампер. Если ток в электрической цепи автомобиля больше чем потребляют электронные блоки и системы, значит в цепи появились нежелательные токи утечки.

Чем опасна утечка тока в автомобиле

Утечки тока в цепи приводят к дополнительному разряду аккумуляторной батареи. В зависимости от величины тока утечки и времени происходит разряд батареи. Малые токи утечки при частой езде и хорошем аккумуляторе будут практически не заметными. Но могут и полностью разрядить емкость, что станет невозможным завести двигатель.

А при больших значениях токов утечки, что в принципе равносильно короткому замыканию в цепи ситуация может привести к возгоранию автомобиля. В любом случае все утечки необходимо сразу устранять.

От чего возникает утечка тока в автомобиле

Наиболее типичными причинами утечек тока являются:

Старые аккумуляторные батареи, выработавшие свой ресурс.
Нарушения изоляции электропроводки.
Окисление электродов батареи.
Окисление и грязь на клеммных колодках.
Не правильная установка дополнительно оборудования.

К концу жизненного цикла батарея значительно теряет свою емкость. Она заряжается и разряжается заметно быстрее. Процессы окисления пластин в банках не только снижают емкость батареи, но и уменьшают показатель внутреннего сопротивления, что приводит к повышению тока саморазряда, а порой к короткому замыканию и выходу из строя банки аккумулятора. На саморазряд также влияет качество электролита.

При нарушении изоляции проводки в местах оголения провода может попадать грязь и влага, что может привести к нежелательным утечкам. Кроме того, оголенные участки проводки могут создать короткое замыкание. В лучшем случае это приведет к перегоранию предохранителя данной цепи, а в худшем выйдет из строя прибор или устройство.

При окислении электродов на них выделяется слой сульфата цинка, что создает дополнительное сопротивление и снижает величину зарядного тока, поступающего на батарею.

Скопившееся грязь и влага на клеммах способствует появлению токов утечки в этих местах.

При проведении ремонтных работ или установке дополнительного внештатного оборудования или систем неумелые действия приводят к сверхнормативному увеличению тока потребления, а порой выводу из строя приборов.

Поиски утечки тока в автомобиле (пошаговая инструкция)

Выявление утечек тока важно проводить, чтобы исключить дополнительную нагрузку на батарею, которые вызывают ускоренный разряд батареи. Конечно ее можно и подзарядить, однако это проблему не устраняет.

Визуальный осмотр

При визуальном осмотре можно выявить повреждения изоляции, целостности электропроводки и перегоревшие предохранители. В первом случае поврежденную изоляцию или обрыв можно восстановить, то во втором случае установить какие потребители находятся в цепи перегоревшего предохранителя.

Если при внешнем осмотре причина не установлена, устанавливать новый предохранитель не рекомендуется до устранения причины. Часто причиной утечек тока являются внештатные приборы или устройства, и при поиске их отключают в первую очередь.

Диагностика оборудования

Детальную проверку проводят после осмотра электрооборудования и проводки.

Для работы понадобятся вольтметр и амперметр. При работе с мультиметром важно убедиться, что он позволяет измерять большие токи в цепях электрических схем. В данном случае нужно использовать электронные токовые клещи.

Предельная величина тока в каждой цепи указана на предохранителе. В некоторых цепях токи достигают несколько десятков ампер. Не каждый прибор позволяет измерять такие величины. Проверка заключается в последовательном измерении тока всех потребителей по следующей схеме:

Отключить все потребители тока.
Опустить стекла в передних дверях. При измерениях будет отключаться и включаться батарея и может сработать центральный замок и заблокировать двери.
Закрыть двери, багажник.
Открыть капот и снять минусовую клемму с батареи.
В разрыв цепи подключить измеритель тока и снять показания.

Величина тока будет зависеть от того, какие потребители остаются под напряжением при выключенном зажигании. В стандартном исполнении это электронный блок управления, часы, иммобилайзер, сигнализация всегда находятся под напряжением и ток может быть от 50 до 80 миллиампер. Если показания тока значительно выше, необходимо искать причину дальше.

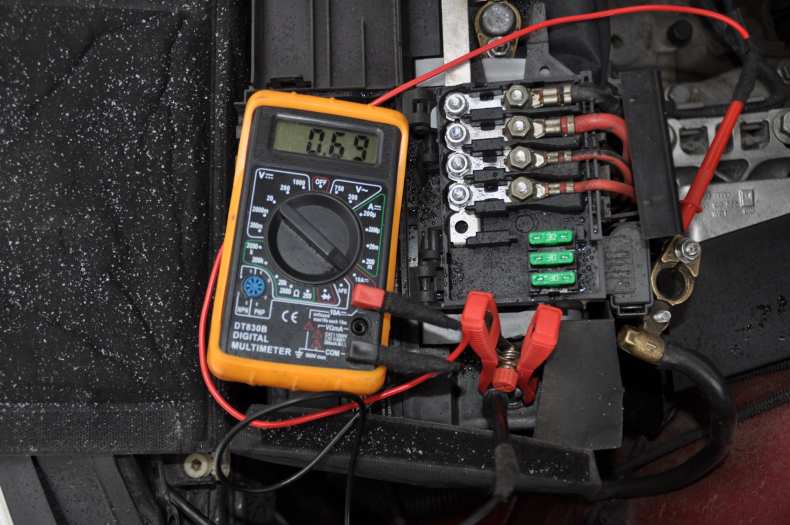

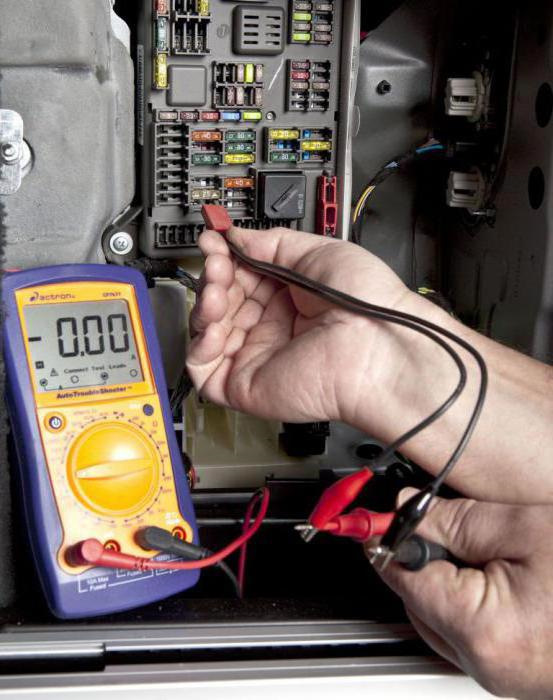

Измерения тока проводят при последовательном извлечении предохранителя. Когда величина тока значительно упадет, значит в этой цепи есть проблема, это может быть неисправности в схеме или прибор. Далее важно измерить ток в цепи каждого устройства при его работе. Установив прибор в разрыв предохранителя включить в рабочее положение последовательно во всех режимах.

Аналогично провести измерения для всех устройств. Зная мощность устройства или потребляемый рабочий ток, можно предположить, что устройство с завышенным значение тока создает паразитные токи утечки и требуется ремонт или замена этого узла. Для выполнения этой работы требуется высокая квалификация и навыки, лучше, если ее выполнят специалисты.

Глубокая проверка утечки тока в автомобиле

Такая проверка необходима, когда измерения тока с последовательным извлечением предохранителей не позволила установить причину утечки тока. Тогда нужно проверять узлы, в которых нет предохранителей. Прежде всего это цепь зажигания стартера и генератор.

Как проверить генератор автомобиля на утечку

Последовательность выполнения операций:

Отключить все потребителя электроэнергии и вынуть ключ из замка.

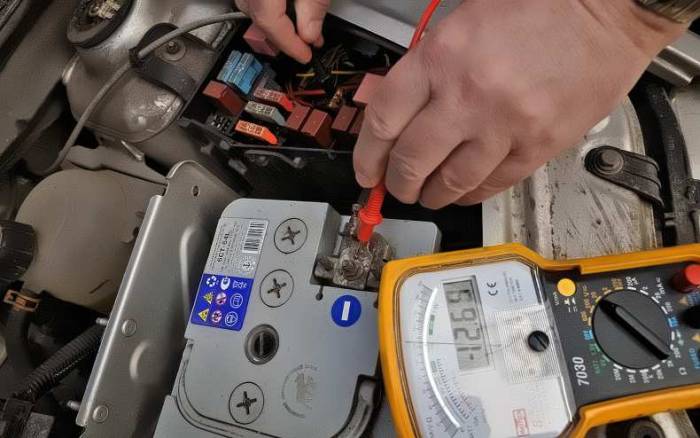

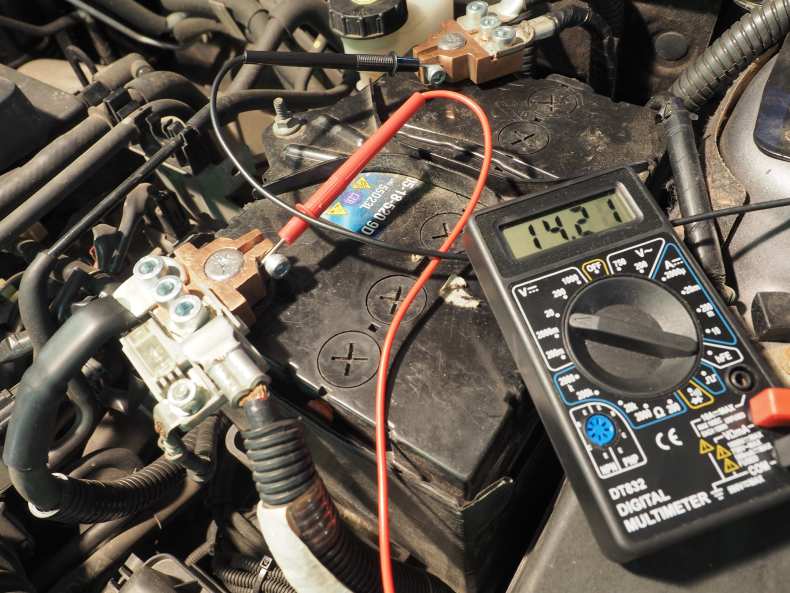

Мультиметр переключить в режим постоянного напряжения и соблюдая полярность, подключить к аккумулятору. При полной зарядке прибор покажет значения примерно от 12,5 до 13 вольт.
Завести двигатель и включить на полную мощность вентилятор, обогрев стекол, зеркал, ближний свет и другие приборы, то есть максимально нагрузить генератор.
Вновь снять показания вольтметра, они должны быть в диапазоне от 1,28 до 13,4 вольт, максимум 14,3 в.

Если напряжение на аккумуляторной батарее меньше указанных значений, значит генератор не выдает необходимой энергии и аккумулятор не получает заряда. Причиной может быть неисправность диодного мостика или изношены щетки на генераторе. После чего провести ремонт или замену генератора, или блока выпрямителя.

Диагностика электрических систем автомобиля при утечке тока на начальном этапе позволить своевременно выявить и устранить причину и избежать неприятных последствий.

что может разряжать аккумулятор в автомобиле при выключенном зажигании

Почему аккумулятор разряжается сам собой? Разбираемся с током утечки

Многим знакома такая ситуация: машина два-три дня стоит на улице без движения, а при попытке в неё сесть и куда-то на ней уехать вместо бодрого звука вращения стартера слышны только щелчки обгонной муфты или не слышно вообще ничего. Сел аккумулятор. С чего бы? Почему он разряжается сам по себе? И что теперь делать: бежать за новым, заряжать этот, звонить другу или брать помощь зала?

По капельке по маленькой

Простые времена кончились давно. Приблизительно в ту светлую эпоху, когда автомобили обзавелись электронными устройствами в виде магнитол, иммобилайзеров, охранных систем, навигаторов, радар-детекторов и прочих штучек, работающих от бортовой сети. И ещё не забываем про, например, электронные блоки управления двигателем, коробкой и другими узлами, которые тоже расходуют ток. Часть этих устройств потребляет электричество даже тогда, когда машина заглушена. Потребление у них маленькое и разрядить быстро АКБ не может. Но бывают три классические ситуации, когда потребление тока становится больше, чем надо.

Первая причина, по которой потребление тока становится слишком большим, это неправильная установка части этих устройств. Ту же саму магнитолу можно установить так, что она работать будет, но при этом где-то что-то будет замыкать. Про сигнализацию вообще молчу – там можно натворить очень много бед.

Вторая причина – обычная рассеянность. Можно забыть, что, например, нужно выключать свет в салоне или вытаскивать из прикуривателя видеорегистратор. Не все машины умеют «предупреждать» о невыключенном свете и отключать питание на прикуриватель после выключения зажигания. Впрочем, это не совсем наша ситуация.

Ну и третья причина – неисправность в цепи устройства или самом устройстве. Классический пример: горящая лампочка подсветки багажника. Вроде бы всё работает, но после двух-трёх дней простоя запустить мотор, может быть, уже не получится: если АКБ не совсем свежая, она за это время разрядится сильно. Кроме того, у старых автомобилей утечка может расти по причине не вполне исправной проводки. Где-то она потёрлась, где-то поплавилась, куда-то слазили кривые руки электрика дяди Васи… Причин много, а следствие одно – рост тока утечки и севшая АКБ. Так как узнать, всё ли в порядке с этим током на машине и что делать, если он слишком высок?

Ток против мультиметра

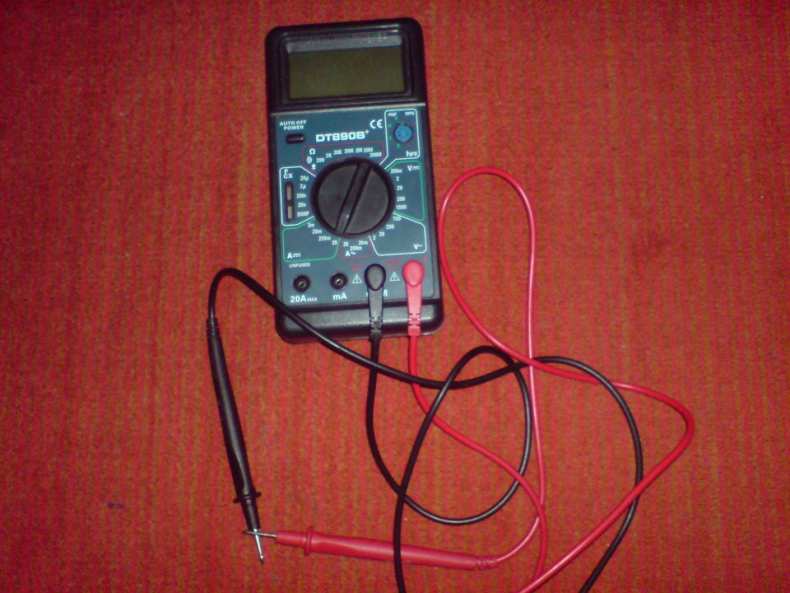

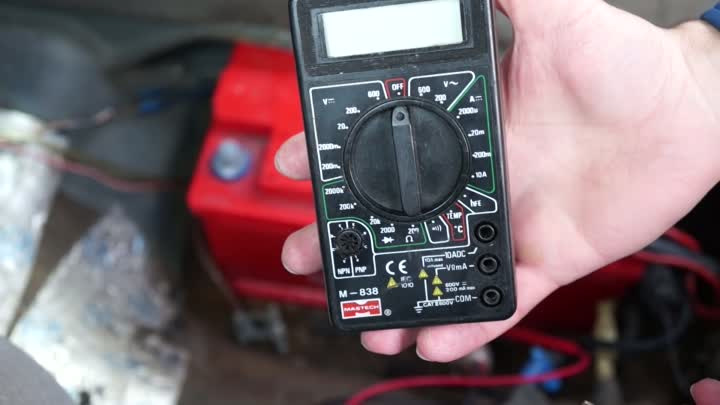

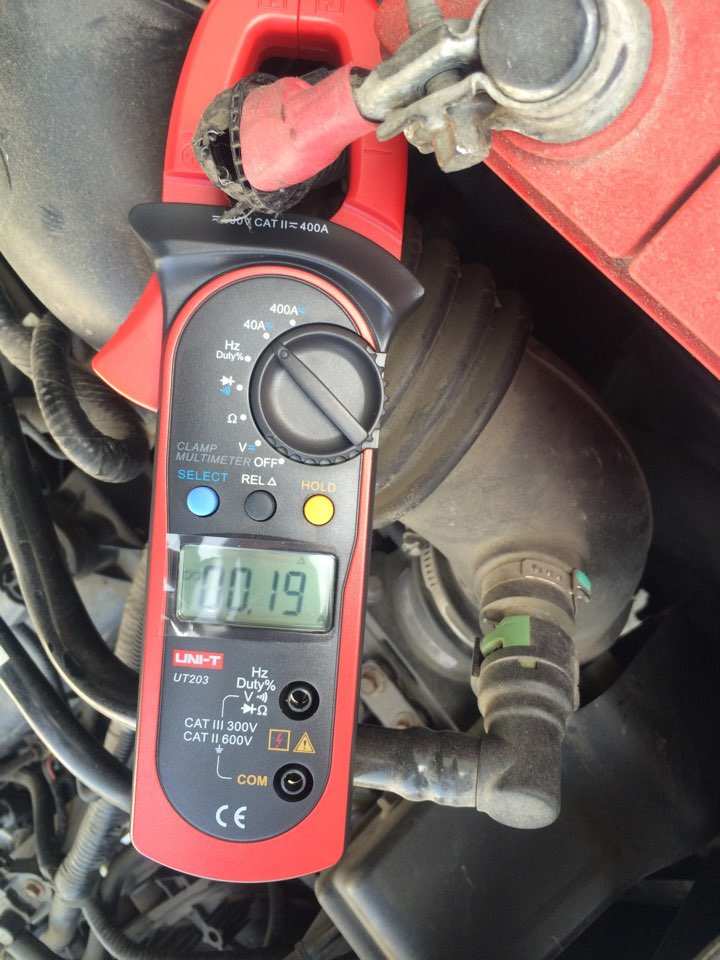

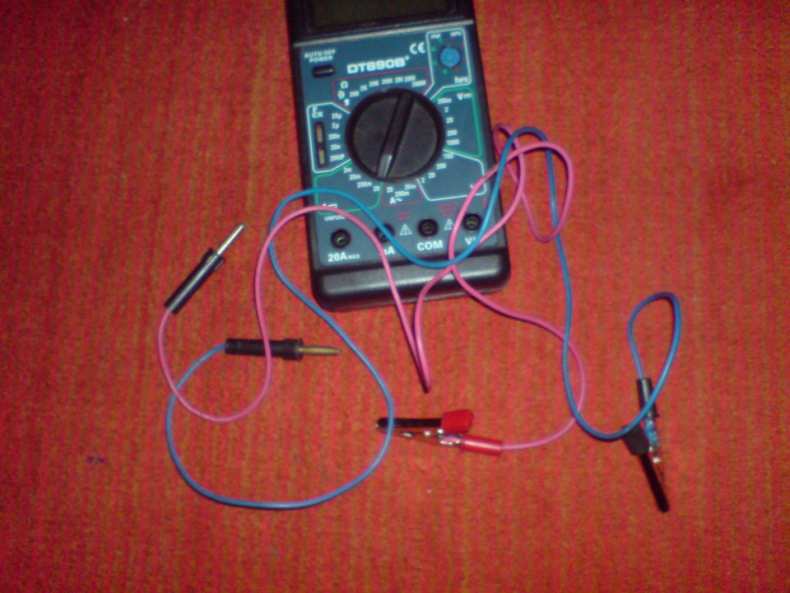

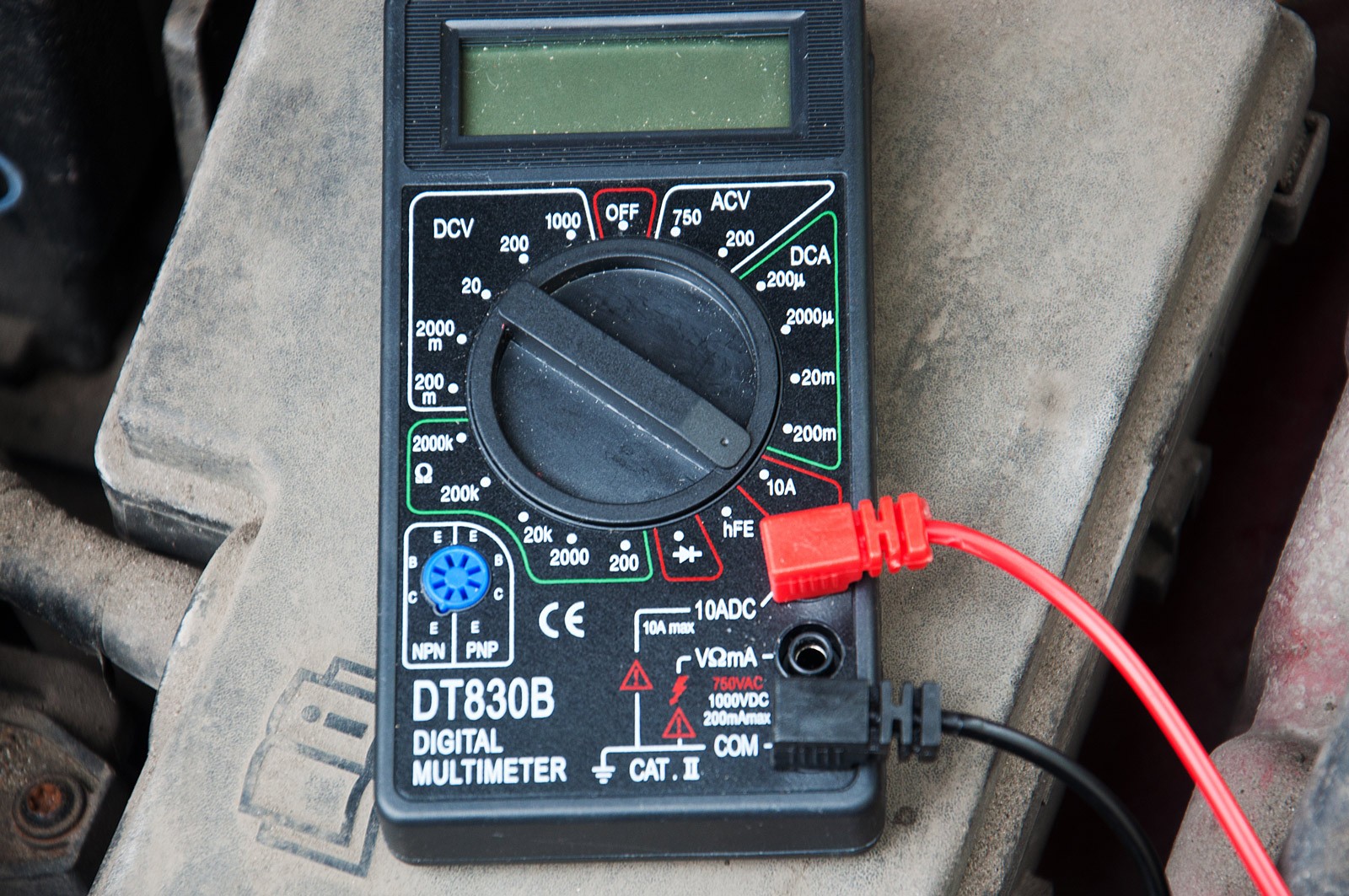

Единственный инструмент, который нам понадобится в работе, это мультиметр. Причём я использовал совсем не топовый инструмент, а какую-то балалайку за 140 рублей, которая способна показывать на экране циферки. Профессиональному электрику такой, наверное, не подойдёт, а нам, криворуким, самое то. Потому что в ходе нашей сегодняшней работы по неопытности мультиметр можно сжечь. Как это сделать (а точнее, не сделать)? Легко.

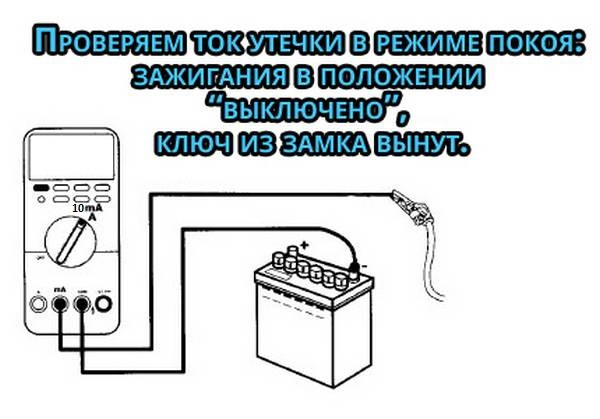

Итак, наша задача – замерить ток, который потребляет автомобиль в «режиме спячки». Для этого переводим мультиметр в режим изменения тока, в нашем случае – на 10 А. В нашем китайском мультиметре это максимально допустимый ток. Если ваш мультиметр покруче нашего (что, в общем-то, несложно), лучше поставить 20 А. Дело в том, что мультиметр надо включить в цепь, и через него пройдёт весь потребляемый ток. Ток утечки должен небольшим – максимум 80-90 мА, но в момент подключения мультиметра в разрыв цепи через него пройдёт ток всего электрооборудования, которое включится после замыкания цепи. Ток может доходить до 15 А и только через несколько секунд опускаться до нормы. Но этих нескольких секунд вполне достаточно, чтобы сжечь если не весь мультиметр, то хотя бы его предохранитель (если он есть).

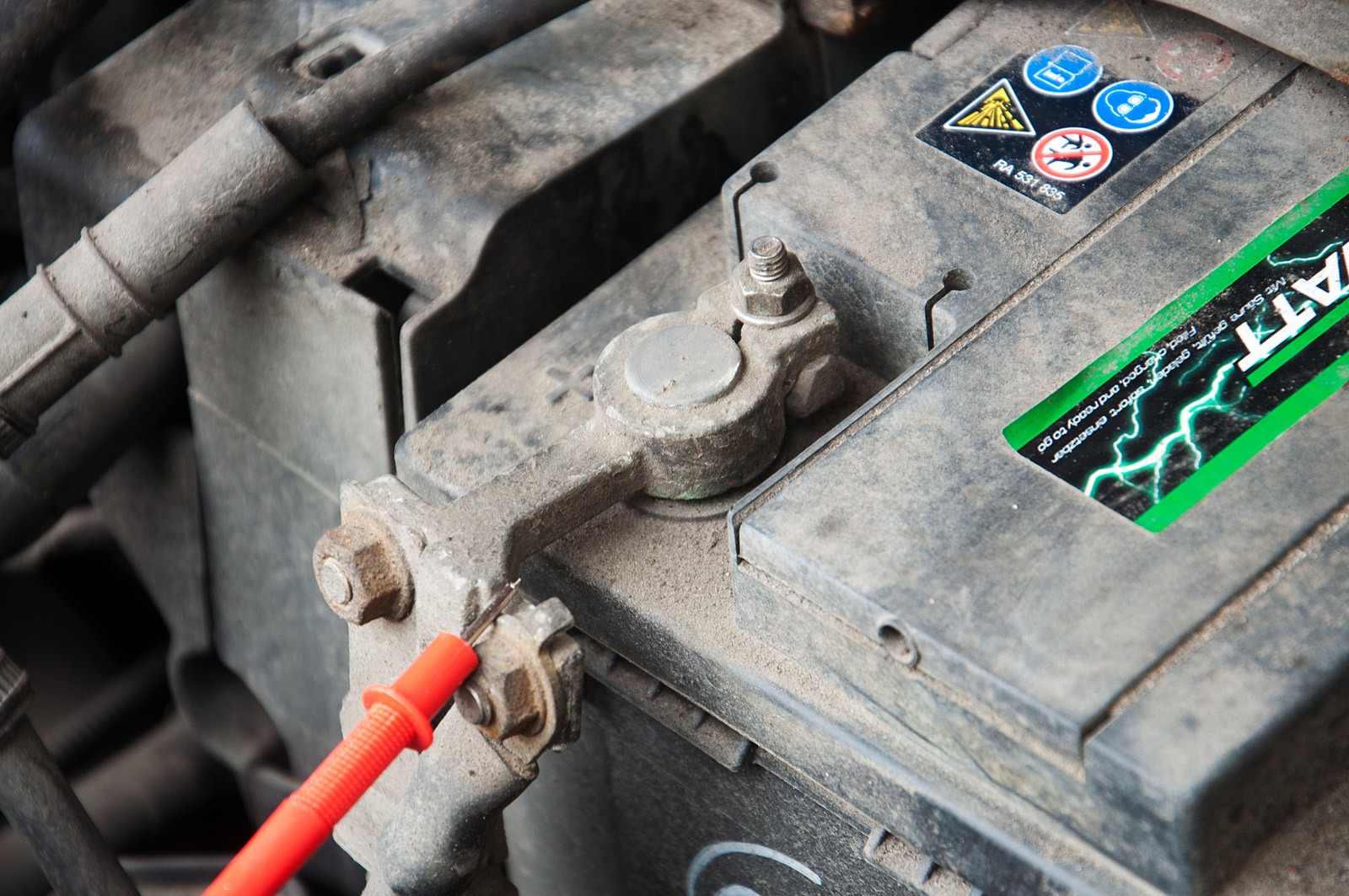

Поэтому не слушайте тех, кто предлагает просто скинуть минусовую клемму и воткнуть в разрыв мультиметр, накинув один его провод на клемму АКБ, а второй – на снятый с клеммы провод. Конечно, по схеме подключение таким и должно быть, но лучше делать в несколько иной последовательности. А именно – один провод мультиметра подсоединить к клемме, второй – к проводу на этой клемме, и только после этого снять провод с клеммы АКБ. Таким образом можно избежать скачка тока в момент включения в цепь мультиметра.

Кроме того, этот способ позволяет избежать ещё одного неприятного момента: так как фактического разрыва цепи не происходит, нет необходимости проводить все операции с машиной, которые необходимы после отключения АКБ: настраивать магнитолу, время, работу стеклоподъёмников и проводить прочие адаптации.

Третий положительный момент – не надо ждать, пока «устаканятся» показатели тока утечки. Если разорвать цепь, а потом в разрыв включить мультиметр, первые минуты потребляемый ток будет большим из-за большого количества потребителей, которые возвращаются к жизни. «Проснётся» ЭБУ, начнут заряжаться конденсаторы, может начать работать климат-контроль (хотя бы самодиагностироваться или вращать заслонками), и как раз тут ток будет завышенным. И тогда придётся ждать, пока системы успокоятся. До полного «засыпания» электроники в сложных автомобилях может пройти и полчаса. А ждать полчаса – это скучно.

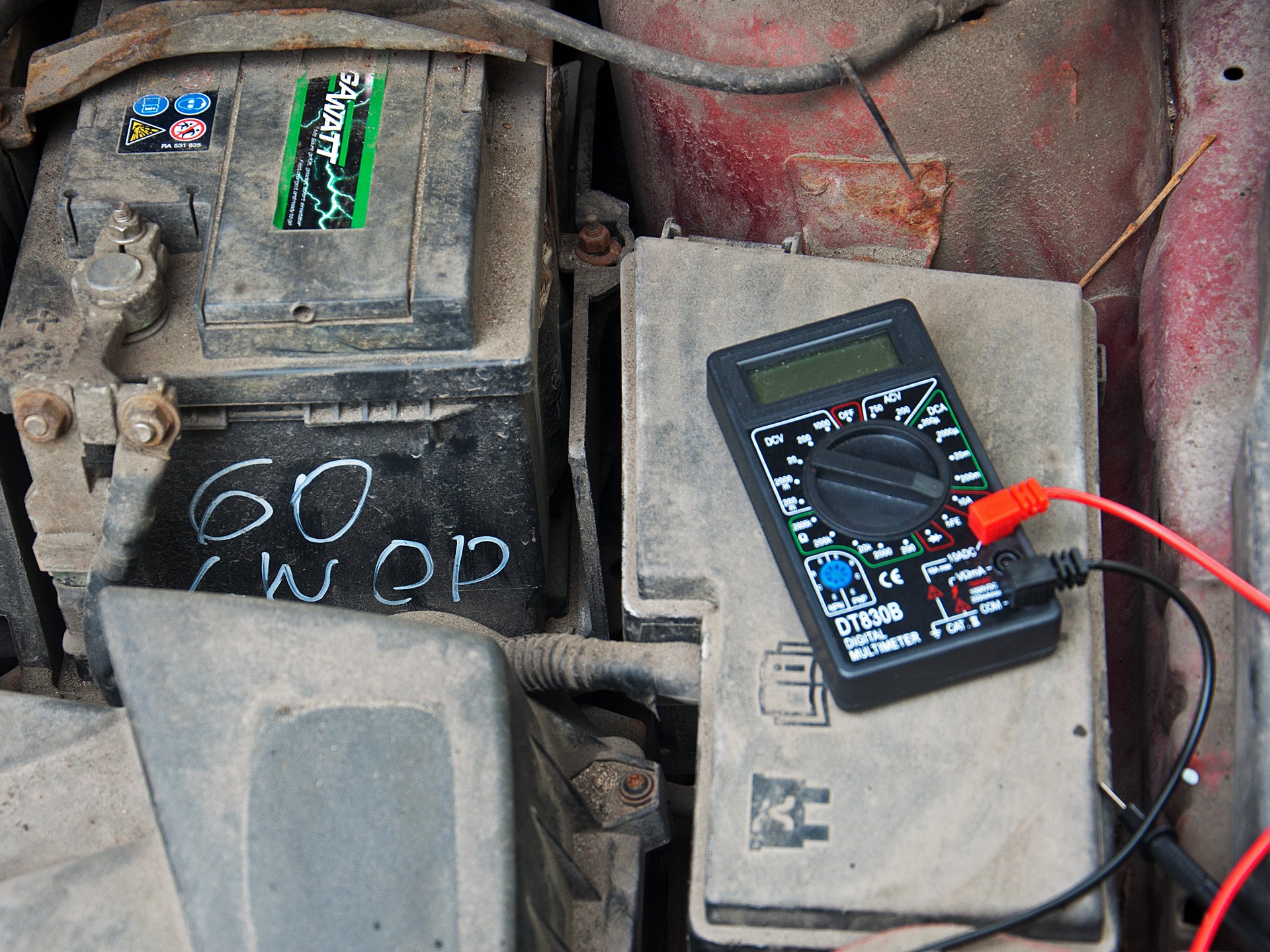

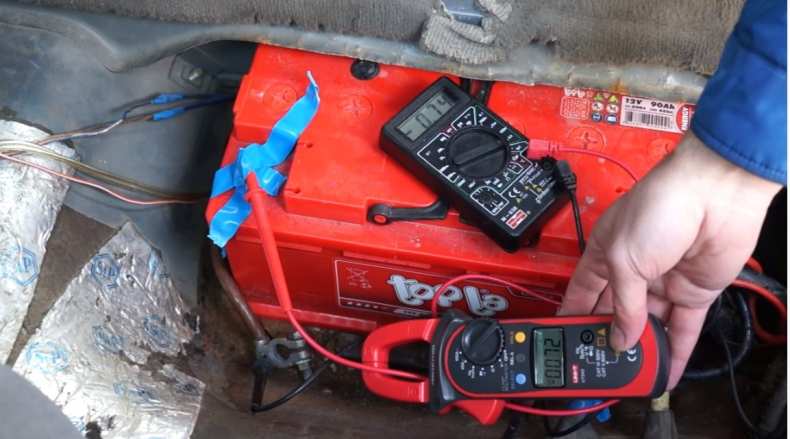

Идеально – это открыть капот, подключить мультиметр, зажать концевой выключатель капота, имитируя его закрытие, поставить машину на сигнализацию и ждать, что покажет мультиметр. В этом случае ток утечки будет ровно таким, какой он есть в то время, пока вы спите, а какая-то неисправность пожирает зарядку аккумулятора. Но обычно достаточно просто увидеть цифры, которые покажет мультиметр после пары минут работы в цепи. И кстати, не обязательно подключаться к минусовой клемме. Можно включить мультиметр и между плюсовой клеммой и её проводом, что я и сделал: доступ к минусу на конкретном автомобиле затруднён.

О чём говорят цифры?

Значение нормального тока утечки может заметно отличаться в зависимости от марки и комплектации автомобиля. Чем больше потребителей бодрствуют, тем больше будет ток. Какой-то одной цифры нормального тока нет. Я бы советовал придерживаться таких порядков: бюджетные автомобили – до 50 мА, средний несложный автомобиль – до 70 мА, автомобиль со сложной электроникой – до 100 мА. Само собой, и цифры, и деление машин несколько условны, но точнее сказать трудно. Если Киа Рио или Хёндэ Солярис ест больше 50 мА – есть повод искать утечку. Хотя если в нём стоит спутниковая сигнализация… Ладно, шучу.

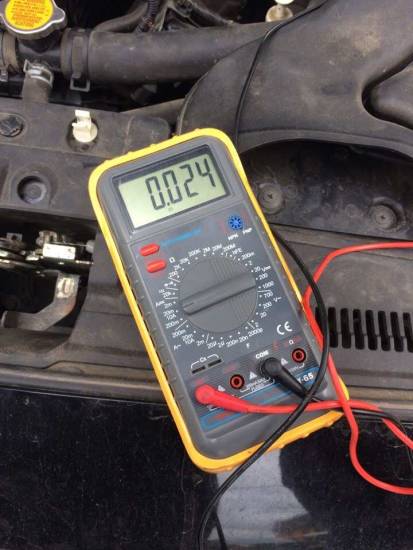

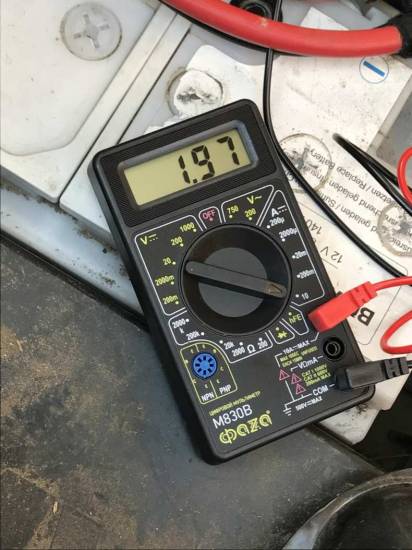

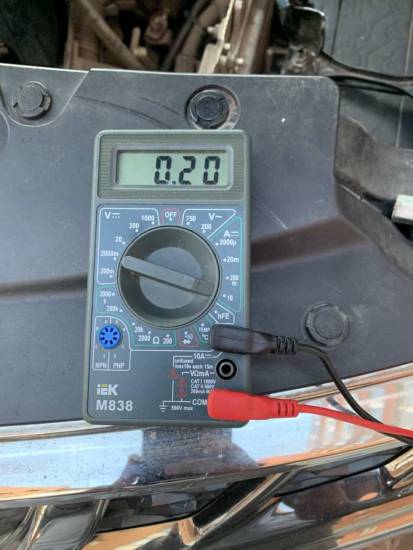

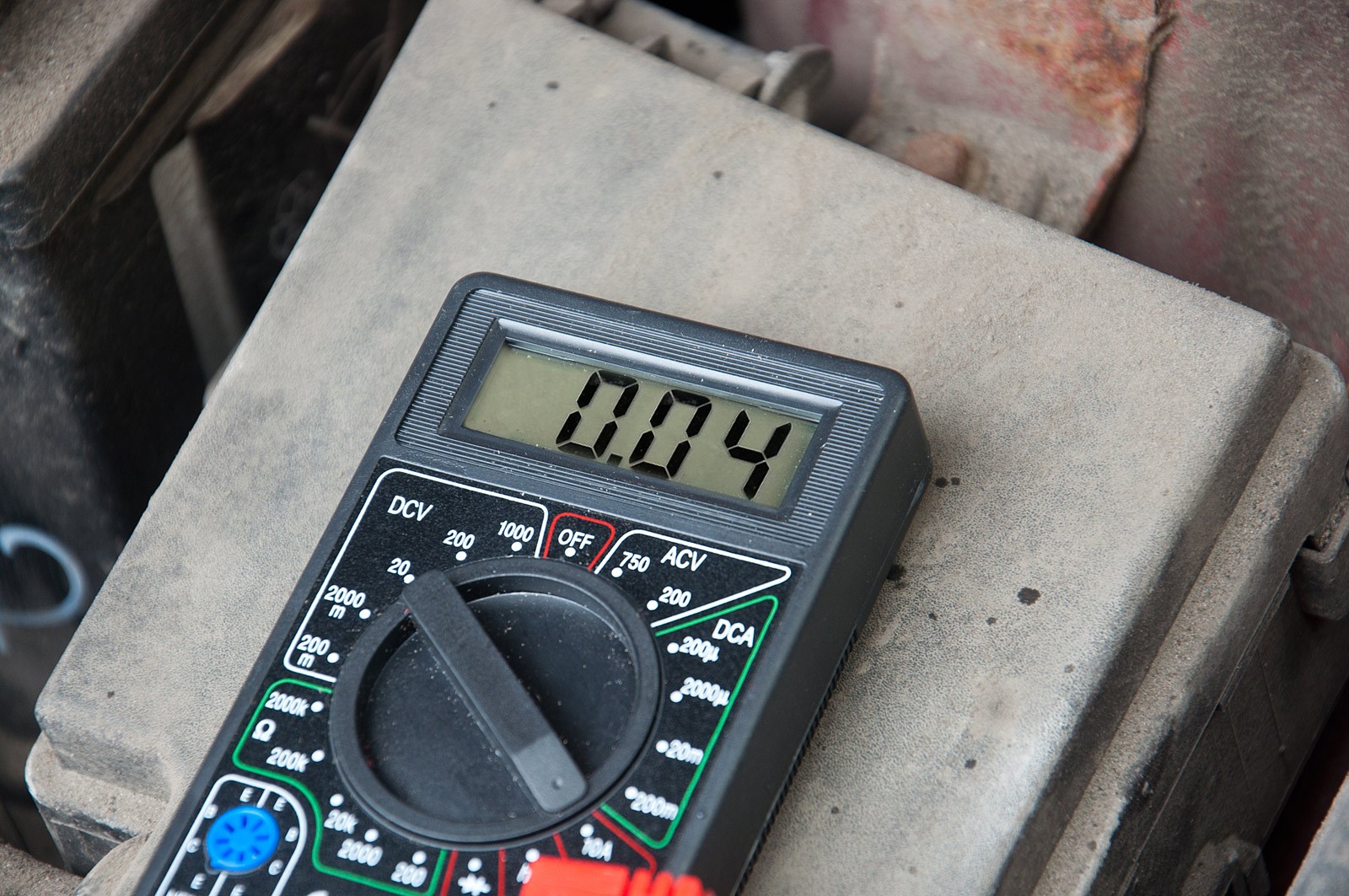

Допустим, мультиметр показывает около 40 мА (как это получилось в нашем случае). Это абсолютно нормальный показатель. Можно возвращать клемму на место, убирать мультиметр и спать спокойно дальше.

Если мультиметр показывает слишком большой ток, нужно искать, что его там в машине потребляет. Для этого нужно выполнить всего одну нехитрую операцию: открыть блок с предохранителями и вытаскивать их по очереди, наблюдая за показаниями мультиметра. Если при одном вытащенном предохранителе ток утечки сильно снижается, значит, в цепи этого предохранителя и находится тот баловник, который поедает зарядку АКБ. Ну а дальше осталось проверить цепь и потребители проблемной сети. Если не знаете, что за предохранитель оказался у вас в руках, посмотрите на обратную сторону крышки предохранителей – на ней обычно бывает их схема.

Что не так?

В общем-то, на этом проверка тока утечки заканчивается. Но было бы неправильным не сказать об ещё одной вещи. Что делать, если утечку найти не удалось, а АКБ всё равно утром севший?

В первую очередь придётся проверять работу генератора. Вполне вероятно, что никакой запредельной утечки нет, а причина садящегося аккумулятора кроется в его обычном недозаряде. Кроме того, никаких предохранителей в цепи генератора обычно не бывает, так что замер тока утечки ничего в этом случае не даст. Поэтому переводим мультиметр в режим вольтметра, измеряем напряжение на клеммах АКБ, затем смотрим напряжение на клеммах после пуска мотора. Если там с работающим мотором и без включенных потребителей остаются все те же унылые 12-13 вольт, генератор пора ремонтировать.

Правда, если у него близок к концу диодный мост, без нагрузки он может показывать нормальное напряжение, а вот под нагрузкой сильно просаживаться. Но диагностика генератора с помощью мультиметра – это уже совсем другая история. Скучная, простая и тысячу раз разжёванная.

Как проверить утечку тока АКБ мультиметром? Норма утечки тока в автомобиле. Поиск и устранение.

ЭТА СТАТЬЯ БОЛЬШЕ ДЛЯ СЕБЯ, ХОЧУ НА ДОСУГЕ ПРОВЕРИТЬ У СЕБЯ НА OPEL ASTRA GTC.

Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это — симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке. Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.

ПОЧЕМУ САДИТСЯ АККУМУЛЯТОР?
Во время длительной стоянки заряд не должен уходить, однако нужно также учитывать токи утечки. Особенно быстро разряжается батарея в современных авто. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов.

Зачастую в таких случаях норма утечки тока в автомобиле значительно выше, чем допустимая. Среди типовых причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна из распространенных причин – это неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причины утечки тока в автомобиле могут заключаться в грязных либо окисленных контактах. Все это существенно садит АКБ.

ДОПУСТИМЫЕ НОРМЫ ПОТРЕБЛЕНИЕ ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ.
В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.
Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.
Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 10 до 80 мА (0,01-0,08А). Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле в 50 мА (0,05А) не сможет стать причиной полного разряда АКБ даже зимой.

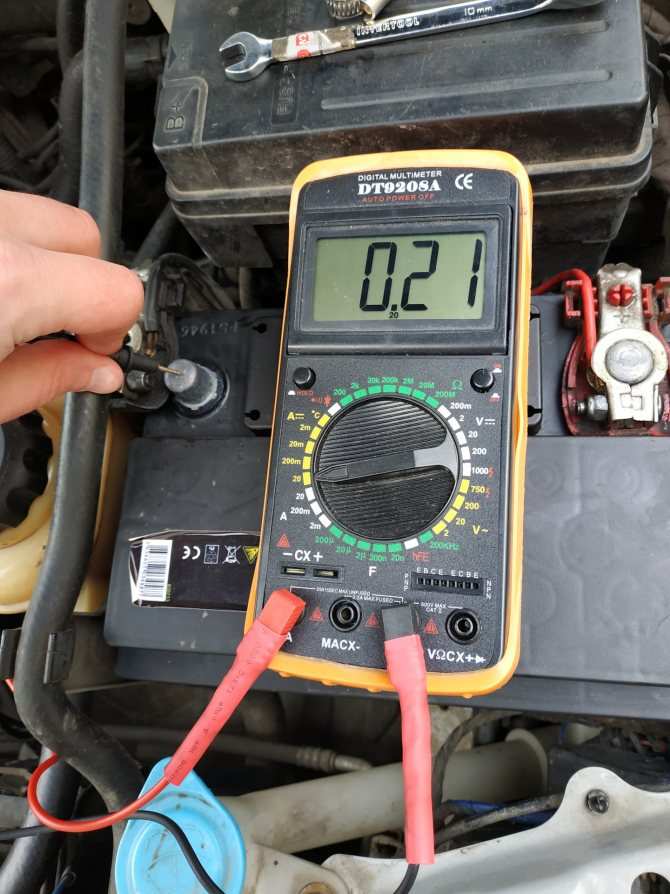

Определить, какой имеется объем потребления, можно при помощи мультиметра. И если в процессе замеров уровень потребления выше допустимого, значит. в бортовой сети существует неполадка. Ее необходимо найти и устранить.

ОПРЕДЕЛЯЕМ, КУДА ПРОПАДАЕТ ТОК САМОСТОЯТЕЛЬНО.
Как известно, главных причин, из-за которых сильно разряжаются аккумуляторные батареи, всего две. Это дополнительные потребители или короткое замыкание в сети. Итак, давайте посмотрим, как замерить утечку тока в автомобиле мультиметром.

С помощью данной операции можно найти и обнаружить тонкое место в бортовой сети. Для поиска утечки измерительный прибор следует включить в режим измерения силы тока. Не стоит забывать, что в автомобильной сети есть постоянный ток. Что касается диапазона измерений, то достаточно будет 10 Ампер.

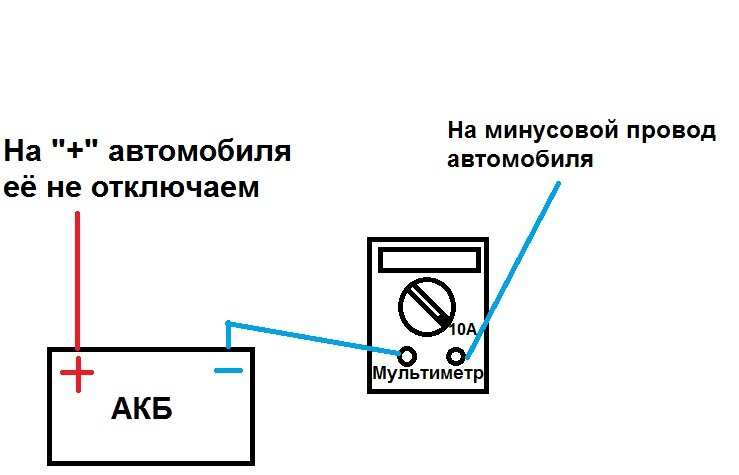

КАК ПОДКЛЮЧИТЬ МУЛЬТИМЕТР.

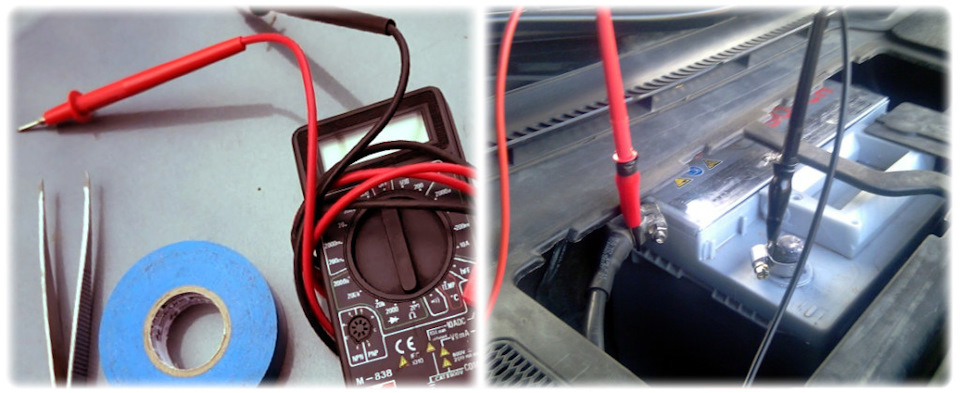

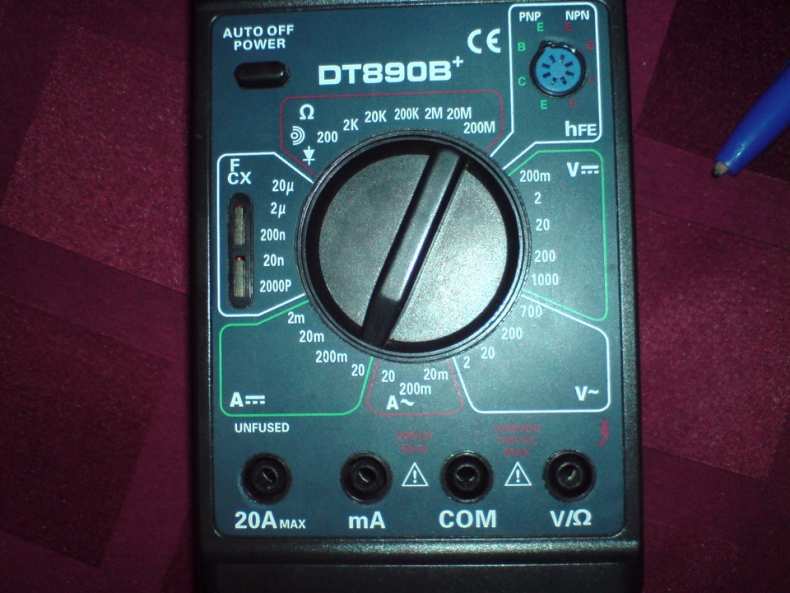

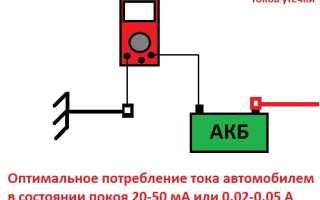

Прежде чем начать поиск утечки тока в автомобиле, нужно правильно подключить прибор к бортовой сети. Что касается потребителей электричества от аккумулятора, их лучше по возможности отключить. Для проведения измерений амперметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй – к только что снятому проводу.

Никогда не подключайте измерительные приборы к плюсу и минусу на аккумуляторе. В результате получится короткое замыкание. С машиной ничего не случится, но в мультиметре сгорит предохранитель. Если все подключено верно, тогда на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

КАК НАЙТИ УТЕЧКУ.
Как мы знаем, одна из основных причин, по которым возникает данная проблема, это какой-либо электронный прибор из дополнительного либо нештатного оборудования. В современных автомобилях с каждым годом таких узлов становится все больше. Начинать поиски необходимо с тех приборов и устройств, которые установлены самостоятельно, то есть нештатно. Это могут быть различные вентиляторы, сигнализации, да что угодно.

Заводская проводка в автомобилях надежно защищена. И короткие замыкания в ней происходят только в случае каких-либо существенных повреждений. К примеру, в результате ДТП может повредиться защитный кожух. Но вот провода, проложенные самим владельцем автомобиля, зачастую лежат небрежно. Их укладывают в первое попавшееся место, которое при беглом осмотре кажется самым подходящим. Именно в этих проводах и скрывается причина возникновения коротких замыканий. А КЗ ведет к утечке токов. Проложенные автовладельцем провода могут находиться в опасной близости к блоку мотора. Двигатель, как известно, греется в процессе работы. Так, изоляция проводов может банально расплавиться.
Также шнуры трутся о края металлических деталей (особенно в местах соприкосновения дверей автомобиля). Они перетираются — в результате нарушается целостность изоляции и появляется короткое замыкание. Специалисты по автоэлектрике рекомендуют сразу после измерений (если норма утечки тока в автомобиле не соответствует показаниям мультиметра) перейти к визуальному осмотру всего, что установлено нештатно. Также обследовать необходимо отдельные части и элементы приборов и устройства, которые подвержены механическим воздействиям. Если речь идет о сигнализации, то это могут быть концевики. Если нет никаких следов нарушения, обгорания, коррозии, тогда стоит перейти к более сложным методам поиска неисправности. С помощью этой диагностики можно существенно сузить круг возможных неисправностей.

КАК ВЫПОЛНИТЬ ГЛУБОКУЮ ДИАГНОСТИКУ.
Итак, мы уже знаем, как замерить утечку тока в автомобиле мультиметром. В этом случае прибор подключается таким же образом, как и в предыдущем случае. Но здесь по очереди вынимается каждый предохранитель и отключается реле.

Это выполняется для размыкания цепи в бортовой сети машины. Когда показатель утечки станет близким к норме, значит, цепь с проблемным потребителем обнаружена. Дальше уже следует заменить либо отремонтировать неверно работающее оборудование.

ДОПОЛНИТЕЛЬНАЯ ДИАГНОСТИКА.
Иногда встречаются сложные ситуации, в которых даже после проверки утечки с помощью извлечения предохранителей положительного результата нет и источник проблемы не найден. В этом случае не остается ничего, кроме как проверить утечку тока в автомобиле в цепях. Они никак не защищены предохранителями. Это генератор и стартер. Очень часто аккумулятор разражается из-за неправильной работы генератора. Элемент попросту не заряжает батарею.

Для проверки генератора мультиметр подключают к клеммам аккумулятора. Прибор переводят в режим измерения напряжения. Далее измеряют напряжение. Если АКБ разряжена полностью, прибор покажет от 12,6 до 12,9 В. Затем нужно завести мотор, включить ближний свет, печку, систему подогрева заднего стекла и измеряют напряжение снова – идеальные показатели от 12,8 до 13,4 В. Максимум – 14,3 В. Если при заведенном моторе напряжение находится в этом диапазоне, то рабочий элемент исправен. Если оно меньше, тогда проблема в генераторе, которые не заряжает батарею.

УСТРАНЕНИЕ УТЕЧЕК.
Перед тем как устранить утечку тока в автомобиле, необходимо найти источник.

В качестве него может быть что угодно. А для устранения проблемы нужно отремонтировать или заменить неверно работающее электронное устройства. Также для устранения достаточно убрать короткое замыкание.

ЗАКЛЮЧЕНИЕ.
Если есть ощущения того, что АКБ разряжается быстрее, тогда следует начать поиск короткого замыкания или «клина на массу». Теперь мы знаем, как проверить утечку тока в автомобиле и как устранить неисправность.

НАДЕЮСЬ СТАТЬЯ ОКАЗАЛАСЬ ДЛЯ ВАС ПОЛЕЗНОЙ.
ВСЕМ СПАСИБО И УДАЧИ НА ДОРОГАХ!

Аккумуляторы и батареи

Информационный сайт о накопителях энергии

Ток утечки аккумулятора

Утечка с аккумулятора при выключенном зажигании

Какой ток утечки аккумулятора автомобиля норма?
