Как правильно устанавливать амортизаторы на авто

Амортизаторы в автомобильной подвеске: как они устроены и как их менять?

Все знают, что амортизатор смягчает удары при проезде неровностей. На самом деле, роль его в автомобильной подвеске несколько более специфическая – это демпфер, он предотвращает раскачивание автомобиля при наезде на препятствия. Сегодня изучим его типичную конструкцию, а заодно поменяем переднюю пару «амортов» на Chevrolet Lanos. Теперь вы будете знать, почему берут относительно немалые деньги за такую, казалось бы, несложную манипуляцию.

Для чего нужен амортизатор?

Д ля начала «отделим мух от котлет», то есть разберемся в ролях разных элементов подвески. На большинстве современных легковых автомобилей главные упругие элементы – это пружины. 30–40 лет назад эту роль, главным образом, выполняли рессоры, работая «по совместительству» и демпферами. Колебания успешно гасились за счет трения между листами рессор. Подробно касаться недостатков рессор и их типичных проблем не будем, посвятим им отдельный материал, а сейчас просто запомним об их существовании и вернемся к пружинам.

Они установлены между подвеской и кузовом автомобиля и предназначены для гашения ударов на кузов, приходящихся от дороги. Когда колесо накатывается на какое-нибудь препятствие, пружина сжимается, а кузов лишь немного и плавно перемещается вверх, колесо скатывается с препятствия – пружина выпрямляется.

Есть, однако, один неприятный момент. Возьмем для примера игрушку попрыгунчик – каучуковый шарик, который тоже можно отнести к упругим элементам. Ударьте его о землю и засеките время, пока он полностью не прекратит прыгать. Приблизительно также будет прыгать и Ваш автомобиль, если в конструкции его подвески будут только рычаги да пружины. И, в зависимости от жесткости пружин, подвеска будет либо каменная, либо мягкая, как вата, но в том и другом случае об управляемости автомобиля можно даже не вспоминать. Самым страшным для такой подвески является резонанс, при вхождении в который колебания могут разрушить отдельные элементы подвески и ее крепежа.

Проблему решили внедрением в конструкцию подвески амортизатора – элемента, который позволял перемещаться колесу относительно кузова, но исключал раскачку автомобиля. Изначально это были амортизаторы рычажного типа, которые, подобно рессорам, выполняли свою функцию за счет трения. Но не станем останавливаться на анахронизмах, рассмотрим только современные конструкции. На данный момент «мейнстрим» для легковых автомобилей – это телескопические гидравлические амортизаторы. Пневматические и гидропневматические системы, а также амортизаторы переменной жесткости в этот раз брать не будем – это темы для отдельных статей.

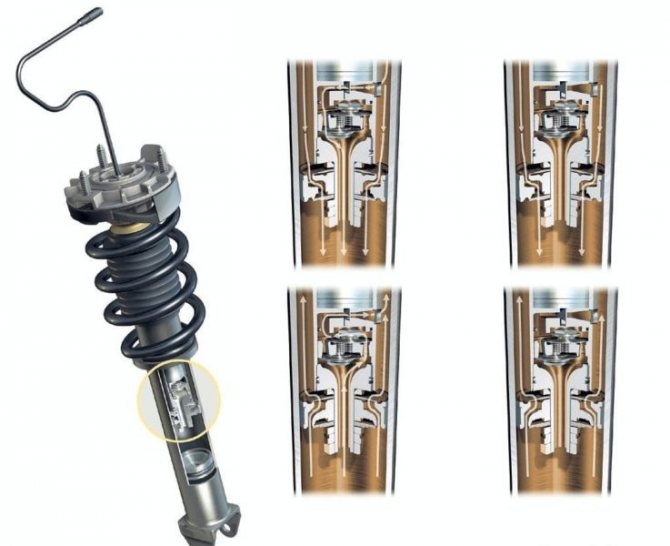

Работа телескопического амортизатора

Если максимально упростить, то описать работу амортизатора можно так: есть цилиндр, заполненный маслом, внутри цилиндра перемещается шток с поршнем. В этом поршне имеются клапаны, которые открываются только в одном направлении.

Когда поршень перемещается вниз, открываются одни клапаны и пропускают жидкость в полость над поршнем, если же поршень перемещается вверх, открываются другие клапаны, и жидкость перетекает в полость под поршнем. Гашение колебаний происходит за счет того, что масло не сжимается и имеет определенную вязкость.

Кстати, а зачем нужны вообще клапаны? Может, достаточно было бы отверстий? На самом деле, недостаточно. Одной из важных характеристик амортизатора – его величина жесткости на отбой и сжатие. Другими словами, это сопротивление на штоке амортизатора при его вдавливании или вытягивании из корпуса. Клапаны нужны, чтобы регулировать эту жесткость.

За счет разных пропускных характеристик клапанов вдавить шток амортизатора немного легче, чем вытянуть его из амортизатора. Сделано это с расчетом на то, что при наезде на препятствие необходимо не мешать колесу перемещаться вверх, чтобы исключить передачу удара от колеса на кузов. Клапаны в данном случае пропускают больше масла. Но если на пути большая яма, то колесо надо бы попридержать в «поджатом» состоянии, зачем спешить падать в нее? Потому клапаны на «роспуск» амортизатора пропускают меньше масла.

Типы конструкций

Конструктивно амортизаторы можно разделить на три основных вида: двухтрубные, двухтрубные с газовым подпором и однотрубные с газовым подпором. Первыми на автомобилях появились двухтрубные гидравлические амортизаторы. В них, как следует из названия, есть две трубы – полости, в одной из них (внутренней) находится поршень с вышеупомянутыми клапанами, другая (наружная) необходима для компенсации объема масла – она заполнена маслом лишь частично, остальное – воздух.

Во время работы амортизатора масло внутри нагревается до высоких температур, от этого расширяется, и, чтобы не выдавило уплотнители штока, жидкость перетекает в наружную полость.

К недостаткам относится перегрев рабочей жидкости, так как корпус – двойной, и охлаждение атмосферным воздухом затруднено. Из-за перегрева велика вероятность вспенивания масла и, как следствие, мгновенная потеря эффективности работы – амортизатор перестает выполнять свою функцию, и автомобиль становится плохо управляемым из-за раскачки.

Следующий минус – это большой вес двухтрубного амортизатора, а также строго определенное расположение при установке – если его перевернуть, вытечет рабочая жидкость. Вес амортизатора влияет на величину неподрессоренной массы (о том, что это такое, расскажем отдельно). Чем больше неподрессоренная масса, тем хуже плавность хода и управляемость автомобиля.

Небольшим усовершенствованием двухтрубных амортизаторов стало наполнение наружной полости газом с небольшим избыточным давлением. Таким образом снизили вероятность вспенивания, так как масло в этом случае «опирается» на газовую подушку.

Совсем другое дело – гидравлические однотрубные газонаполненные амортизаторы. Один цилиндр, заполненный маслом, поршень с односторонними клапанами и небольшая полость, заполненная газом и прикрытая поршнем.

Однотрубный амортизатор лишен всех недостатков двухтрубных. При интенсивной работе жидкость не перегревается, так как отделена от окружающей среды только одной стенкой цилиндра и отлично охлаждается. Также он легче и может устанавливаться хоть вверх, хоть вниз корпусом.

Установка амортизаторов

Способы установки амортизаторов не изменились с момента их внедрения в автомобили. Так, всегда их верхняя часть крепится к кузову автомобиля или раме, а нижняя – к элементу подвески, будь то рычаг или балка неразрезного моста. От этого и замена данного элемента в подавляющем большинстве случаев не доставляла трудностей: выкрутил нижний болт крепления, выкрутил верхний болт крепления, и все, амортизатор в руках.

С амортизаторами задних подвесок так все и осталось, а вот с передними все чуть сложнее. С появлением переднеприводных автомобилей возник вопрос, куда девать амортизатор, который в основном крепился к нижнему рычагу передней подвески и мешал установке приводного вала.

Основных решений этой задачи получилось два. Первый вариант – установка нижней части амортизатора на рычаг через П-образный кронштейн, внутри которого проходил приводной вал. Второй вариант – перенос амортизатора вместе с пружиной в пространство над верхним рычагом подвески. В таком случае нижняя часть амортизатора крепится к верхнему рычагу подвески, и называется вся эта конструкция именем американского инженера Эрла Стили МакФерсона.

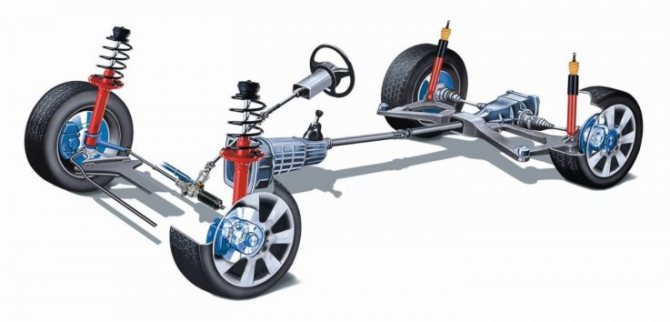

МакФерсон разрабатывал этот принципиально новый на тот момент вид подвески для ультрабюджетного концепт-кара Chevrolet Cadet в 1930-е годы. На практике его удалось применить только после войны, уже на Ford Vedette 1948 года для французского рынка. Теперь, когда вы знаете эту короткую захватывающую историю и можете при случае блеснуть эрудицией, переходим к особенностям этой популярной до сих пор конструкции.

МакФерсон объединил амортизатор вместе с пружиной в одну амортизаторную стойку. В этой стойке верхняя часть имеет шарнир с подшипником и опирается на элемент кузова – стакан. Благодаря опорному подшипнику стойка может вращаться вокруг собственной оси. А если установить амортизаторную стойку под определенным углом, то можно задать траекторию перемещения колеса и углы его установки, как, например, развал, угол продольного и поперечного наклона оси поворота (что это, обязательно рассмотрим в будущих публикациях).

Получилось, что при такой установке стойки можно избавиться от направляющего верхнего рычага подвески, тем самым удешевив ее. Поворотный кулак в подвеске крепится к шаровой опоре нижнего рычага и к амортизаторной стойке, вращается вместе с ней же. Стойка стабилизатора поперечной устойчивости в данном случае может крепиться или к нижнему рычагу, или непосредственно к амортизаторной стойке.

Если рассмотреть способы крепления стойки к поворотному кулаку, то их несколько. Поворотный кулак может крепиться к кронштейну на корпусе стойки. Зачастую – двумя эксцентриковыми болтами с гайками, и они же являются элементами регулировки развала колес. Если развал колес заложен конструктивно, то регулировка не нужна, значит и закрепить стойку можно в кронштейне поворотного кулака. Кронштейн крепления в таком варианте представляет из себя проушину с разрезом, которая стягивается одним болтом. Самым простым вариантом является запрессовка корпуса стойки в поворотный кулак (как у нашего подопытного Chevrolet Lanos). Поставляется все это часто как одна деталь – в сборе c кулаком.

В список недостатков амортизаторной стойки типа МакФерсон можно отнести относительно небольшие ходы подвески и, как следствие, такая конструкция – большая редкость, если не исключение, на настоящих внедорожниках (впрочем, таких машин уже почти не осталось). А причина в том, что при максимальном сжатии пружины стойки очень сильно начинают изменяться углы установки колес, что влечет за собой серьезное ухудшение в управляемости автомобиля и приводит к чрезмерному износу шин.

Амортизаторные стойки могут быть с возможностью замены амортизатора и без нее. В первом варианте корпус стойки с опорой под пружину выполнен отдельно от амортизатора. Во втором – корпус амортизатора есть одновременно корпус стойки, и непосредственно на нем смонтирована нижняя опора пружины. Верхняя же опора пружины крепится к штоку амортизатора. Пружина сверху и снизу воздействует на опоры через резиновые подушки. На штоке амортизатора устанавливают упругий отбойник – резиновую или полиуретановую втулку, которая предотвращает удары деталей подвески при полном сжатии пружины.

Пружина в амортизаторной стойке всегда находится под натягом. Изначально сжатие необходимо для исключения люфтов и зазоров в сборке. Замена стойки на автомобиле – всегда маленькая радость для механика, так как по стоимости работ она довольно недешева.

Пример замены амортизаторов

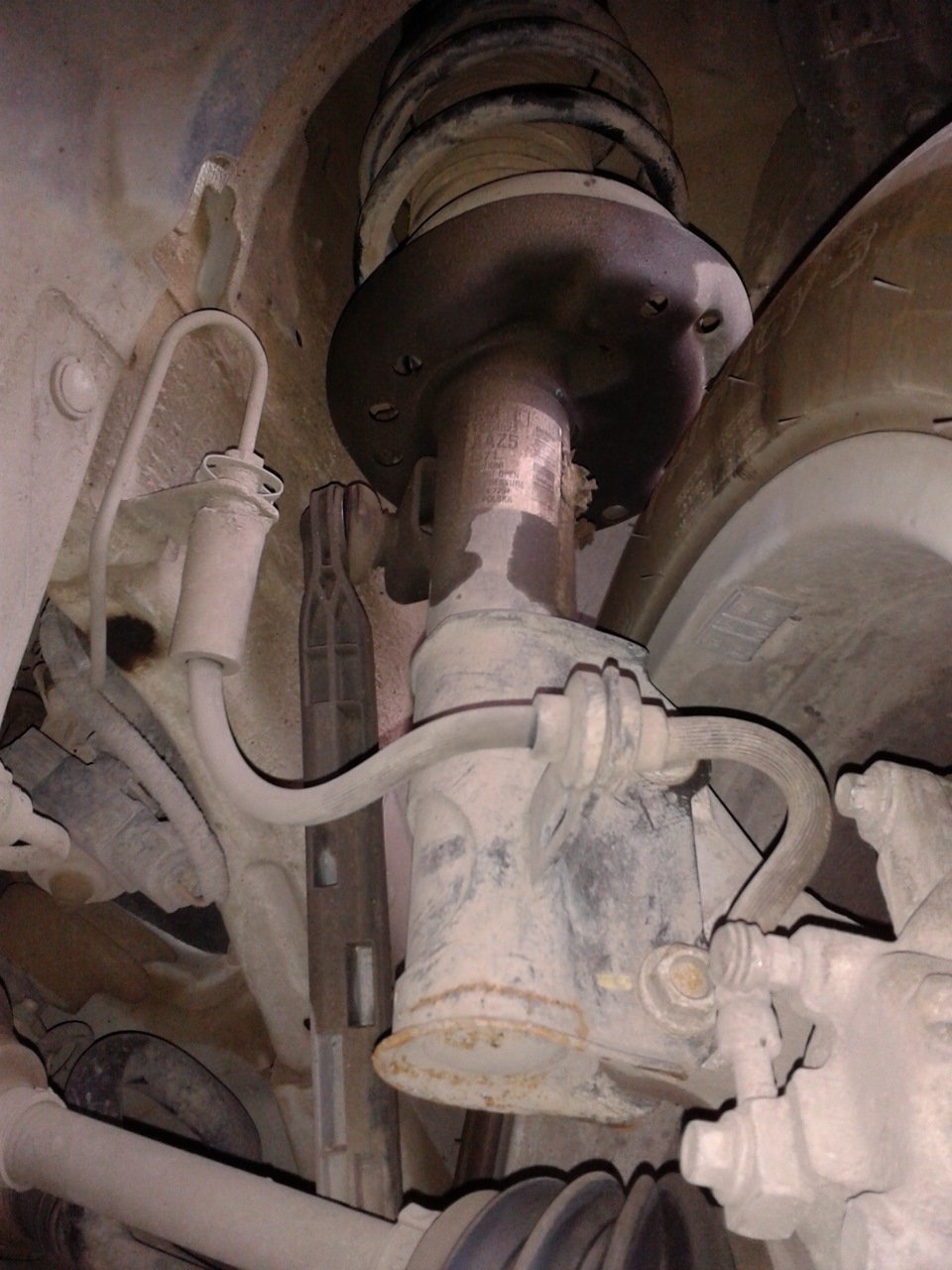

Итак, перейдем в ремзону, где нас ждет Chevrolet Lanos с его передними разборными амортизационными стойками. Пружины мы оставляем старые, а вот амортизаторы – меняем. Хозяин автомобиля решил, что стандартные двухтрубные амортизаторы передней подвески слишком мягкие, и ему не хватает управляемости. Решением стала установка передних однотрубных газонаполненных амортизаторов.

Приступаем. Отворачиванием гайку крепления приводного вала к ступице колеса, после чего выкручиваем болты крепления и снимаем переднее колесо. Далее, для облегчения откручивания элементов крепления распыляем на соединения шаровой опоры рычага и шарнира наконечника рулевой тяги спасительную WD40.

Инструкция: установка амортизаторов KYB — как не попасть впросак

Замена амортизаторов — это сложная многоэтапная процедура. Неправильно установленные амортизаторы быстрее изнашиваются, неэффективно работают и даже приводят к потере управляемости. Чтобы такого не случилось, мы собрали этот гайд.

УБЕДИТЬСЯ, ЧТО ЗАМЕНА НУЖНА
Если с подвеской что-то не то, дело не обязательно в амортизаторах. Проблема может быть в других элементах подвески: изношенных сайлентблоках, просевших пружинах или повреждённых стойках стабилизатора. Чтобы узнать точно, рекомендуем диагностику в три этапа.

1. Внешний осмотр. Считается, что повреждённый амортизатор обязательно должен течь. Отчасти это правда, поэтому внимательно осмотрите стойки на предмет подтёков амортизационной жидкости. Сдвиньте мешающие обзору пыльники штоков и осмотрите пространство под ними. Небольшое запотевание около сальника может быть и на исправных амортизаторах, а вот капли и ручейки масла однозначно говорят о неисправности.

2. Тест-поездка. Кроме внешних проявлений, неисправность амортизаторов может проявляться на ходу. Выполните серию разгонов, торможений и поворотов и внимательно следите за поведением машины. На дефект укажут: клевки и крены кузова, раскачка, запоздалые реакции на руль или стуки подвески.

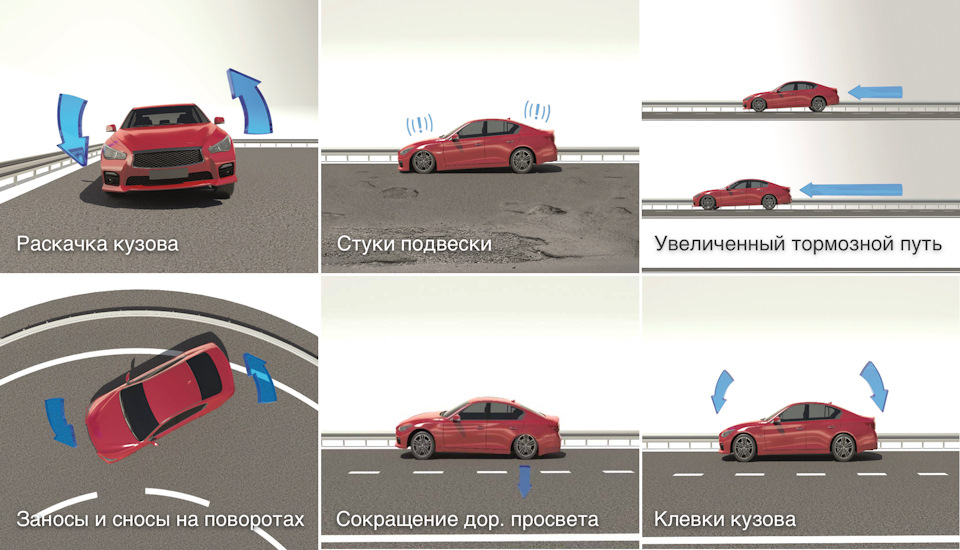

Поведение машины с неисправными амортизаторами | Подробности: kyb.ru/support/expert-club

3. Вибростенд. Если первые два шага не выявили проблем, а подозрения остались, работу амортизаторов контролируют на специальном вибростенде. Он работает так: колёса встают на площадку, которая вибрирует с заданной частотой. По скорости затухания колебаний стенд делает вывод об эффективности подвески в целом и амортизаторов в частности. Кроме того, на вибростенде находят источники шума, которые не диагностируются из салона при тест-поездке.

Проверка амортизаторов на вибростенде:

ПОНЯТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ
Процесс замены амортизаторов для машин разных производителей — разный, это понятно. Поэтому мы подготовили видео-руководства для основных моделей и продолжаем их готовить.

Замена передних амортизаторов для автомобилей на платформе Golf V:

Инструкции по замене амортизаторов KYB для других моделей машин (добавляются) ↓

УЧЕСТЬ НЮАНСЫ
Дьявол — в мелочах. Мастера от любителя отличает знание тонкостей процесса. Мы собрали несколько советов.

Инструкции производителя. У разных моделей разные требования к процессу установки амортизаторов. Например, снимать детали важно в определённом порядке, а ставить в том же порядке, в котором снимал. Производители пишут о таких деталях в руководствах по ремонту. Найдите этот документ через поисковики, на форумах или агрегаторах технических решений типа Autodata, Motordata, Alldata, Mitchell и прочих.

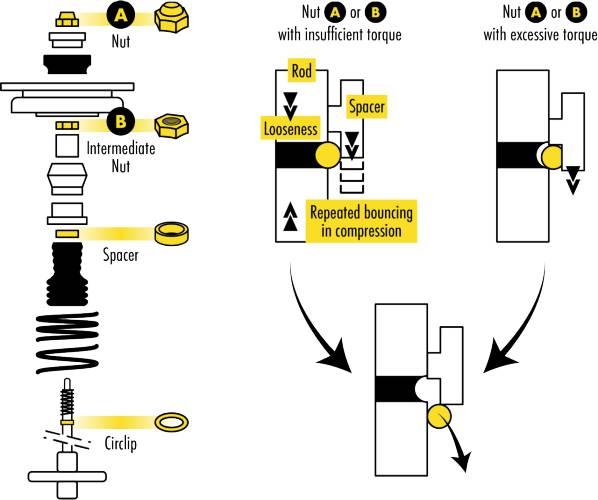

Инструмент. При монтаже амортизатора с верхним креплением типа «шпилька», требуется зафиксировать шток от проворачивания при закручивании гайки. Самый простой вариант — зажать шток газовым ключом или пассатижами — не годится. Любая царапина или вмятина на зеркальной поверхности штока приведёт к нарушению герметичности при работе сальника. Такой амортизатор можно выбросить.

Также не рекомендуем использовать пневматический гайковёрт для гайки на штоке амортизатора. Инерция от вибрации этого ударного инструмента расшатывает гайку на внутреннем креплении поршня, и это вскоре приводит к стуку, который потом можно принять за брак амортизатора. Для установки амортизаторов нужно пользоваться только ручным инструментом и контролировать моменты затяжки крепежа динамометрическим ключом, а для фиксации штока может потребоваться специнструмент, подходящий для данной модели автомобиля.

Пыльники и отбойники. Здесь правило простое: меняете амортизаторы — меняйте защитные комплекты. Всегда. Даже если пробег минимальный и на первый взгляд детали выглядят свежо. Работа с изношенными амортизаторами, время и дорожные реагенты лишают отбойники главного качества — упругости.

Защитные комплекты напрямую влияют на ресурс амортизатора. Неисправный пыльник или отбойник запросто раньше времени выведет из строя амортизатор. Плохие дороги и грязная погода усугубляют негативное влияние. При этом новый защитный комплект обходится на порядок дешевле стоимости пары амортизаторов — в районе 1 тысячи рублей, в зависимости от модели автомобиля.

Сход-развал. В большинстве конструкций независимой подвески (на всех МакФерсонах, например) после замены амортизаторов углы установки колёс относительно кузова меняются. Из-за этого машину может начать тянуть в сторону, а износ амортизаторов становится опасно неравномерным. Чтобы такого не было, обязательно делайте сход-развал после замены амортизаторов.

Предварительная прокачка. Во время транспортировки и хранения в двухтрубных амортизаторах рабочая жидкость перетекает в наружный цилиндр, а во внутренний цилиндр попадает газ подпора или воздух. Это вызывает подозрительные звуки при работе и может разрушать дроссельные клапаны. Чтобы избежать поломки амортизатора, а главное — оценить работоспособность демпфера заранее — перед установкой его крайне рекомендуется привести в рабочее состояние — прокачать.

Прокачка амортизаторов (видео снято сотрудниками одного из авторизованных магазинов KYB):

БРОСИТЬ И ПОРУЧИТЬ ПРОФЕССИОНАЛАМ
Как видите, не всё так просто с установкой. Надо многое учитывать, использовать специальный инструмент и помнить о нюансах. Если вы поняли, что не готовы рисковать, обратитесь в авторизованный сервис. Для этого есть несколько причин:

Безупречная репутация. KYB авторизует только проверенные автосервисы, которые являются лидерами по качеству обслуживания в своём регионе.

Обученные мастера. Мастера авторизованных сервисов знают своё дело, потому что проходят обязательное обучение на семинарах и тренингах KYB. Они сдают тесты на знание продуктов и процесса их установки.

Специальное оборудование. В авторизованных СТО всегда есть то, что нужно для диагностики и ремонта подвески. Оборудование соответствует строгим требованиям KYB.

Расширенная гарантия. Если менять амортизаторы в авторизованном сервисе, гарантия длится 3 года или 80 000 км (если установили четыре амортизатора) или 2 года или 80 000 км (если установили два амортизатора).

Список всех авторизованных сервисных центров на kyb.ru/map

Надеемся, это руководство было для вас полезным. Если остались вопросы по установке, задавайте их в комментариях — мы с удовольствием ответим. Расскажите о своём опыте замены амортизаторов в комментариях.

Как правильно заменить передние и задние амортизаторы

Подвеска автомобиля в процессе эксплуатации подвергается серьезным нагрузкам, которые приводят к износу и поломке ряда составных элементов. Чаще выходят из строя демпфирующие составляющие – амортизаторы, задача которых – гашение колебаний пружины.

Последствия неисправности амортизаторов серьезны – сильно ухудшается управляемость машины, и она начинает «плавать» по дороге, особенно после прохождения неровностей, увеличивается тормозной путь, и все это сопровождается сильными стуками подвески. Дополнительным признаком поломки амортизаторов является появление масляных подтеков на корпусе.

Амортизаторы – неремонтируемые элементы подвески, и в случае неисправности они заменяются. Примечательно, что из-за большей нагрузки чаще изнашиваются и требуют замены передние амортизаторы.

На авто используется несколько типов передней независимой подвески, отличающихся по конструкции, что влияет на алгоритм работ по замене изношенных демпферных элементов. Но наибольшее распространение получила подвеска «МакФерсона», она используется на большинстве легковых автомобилей.

Этот тип подвески конструктивно прост, но при этом технология замены амортизаторов в ней наиболее трудоемкая, по сравнению с другими подвесками. Все из-за того, что демпфирующий элемент в ней входит в состав амортизационной стойки, которая помимо амортизатора в себя включает пружину, корпус, опоры, и все это собрано в единую конструкцию. Поэтому для замены необходим специальный инструмент.

Признаки неисправности амортизаторов, сроки замены

Поскольку амортизаторы постоянно находятся под нагрузкой, они подвержены ускоренному износу. Поэтому стойки нуждаются в периодической замене. Как узнать, сколько осталось ходить стойкам и пора ли их менять? Сроки эксплуатации указаны в регламенте по техническому обслуживанию автомобиля. Кроме того, существуют признаки поломки и ускоренного износа:

• Автомобиль при проезде неровностей резко подпрыгивает.
• После «отработки» препятствия колебания подвески продолжаются.
• Из стойки амортизатора вытекает жидкость или видны потёки.
• Видны коррозийные повреждения на корпусе.
• При сжатии амортизатора слышен скрип или стук. Иногда говорят, что стойки «пищат».
• Ухудшается управляемость при езде по неровной дороге.
• Заметно снижение комфорта, машину трясёт на неровностях.

При появлении любого из этих признаков необходимо пройти диагностику подвески, чтобы точнее определить причину. Также обязательно менять стойки после механических повреждений, например, после ДТП.

Принцип работы передних стоек

Чтобы разобраться с тем, как функционируют стойки амортизаторов передние транспортного средства, условно мх стоит разделить на два главных конструкционных элемента – пружину и амортизатор. Именно они приводят весь механизм в действие.

Пружина

Главный элемент данной детали предназначен для нивелирования самых разных дефектов современного дорожного покрытия. Также он необходим для снижения активности вибрации, которая в процессе передвижения отражается на кузове. При перемещении по сильно разбитой дороге именно благодаря пружине водитель чувствует только плавное раскачивание автомобиля. пружина забирает на себя самые мощные толчки, то есть полностью их гасит.

Металл, из которого производится пружина, должен обладать оптимальной упругостью. Обычно используется такая сталь, которая оптимально подходит для определенной марки транспортного средства, его веса и общей специализации.

Пружина устанавливается одной стороной в специальной чашке стойки, а другой частью проходит через резиновую проставку, которая, в свою очередь, упирается в кузов.

Амортизатор

Это сама стойка, которая, если сравнивать с той же пружиной, является более сложной деталью по своей конструкции. Вот самые основные конструкционные особенности:

1. Двухкамерный цилиндр, по которому перемещается поршень, предварительно закрепленный на штоке. Именно он заполняется газом или жидкостью.
2. Рабочий состав циркулирует во внутренней части обеих камер, на основании чего все стойки, как и стандартные амортизаторы, разделяются на несколько видов.

Основной задачей амортизатора является гашение колебаний, которые исходят от пружины. Процедура амортизации подразумевает под собой серьезное повышение уровня давления, образованного внутренней частью детали. Его снижение осуществляется за счет специальных клапанов, которые располагаются непосредственно на поршне. В зависимости от общего положения элементы автоматически закрываются и открываются так, чтобы эффективно регулировать оказываемые нагрузки.

Это интересно: Продажа в лизинг арестованных автомобилей от Сбербанка

Установка своими руками новых, после разбора или ремонта

Производится в обратной последовательности.

1. Тщательно очищаем проушины крепления. При необходимости удаляем коррозию и красим повреждённые места.
2. Проверяем состояние крепёжных болтов. При наличии проточек, трещин и коррозийных раковин меняем на новые.
3. При монтаже совмещённых стоек (пружина + амортизатор) устанавливаем стяжку пружины.

Можно использовать струбцины

Порядок действий

Чтобы поменять передние стойки, например, у Hyundai Getz вам необходимо выполнить ряд следующих манипуляций:

• Снимете уплотнитель моторного отсека, а также другие элементы, препятствующие доступу к верхней опоре стойки.
• Сняв заглушку, приоткрутите гайку крепления штока стойки к верхней опоре. Это делается головкой с удлинителем, и воротком пока машина стоит на колесах, а стойка не снята. Делать это на снятой гораздо тяжелей, ведь придется искать инструмент для фиксации штока от прокручивания.
• Приоткрутите крепление колеса, и поднимете машину домкратом так, чтобы колесо не касалось пола. Для страховки обязательно подставьте под машину подставку.
• Снимете колесо. Железной щеткой очистите резьбовое соединение шарнира стабилизатора поперечной устойчивости, винт, крепящей тормозной шланг, а также болты крепления к стойке поворотного кулака. Смочите их вэдэшкой или керосином.
• Отверните гайку крепления шарнира стабилизатора, винт крепления тормозного шланга. Если машина оборудована системой АБС, снимите со стойки трубку с проводами датчика.

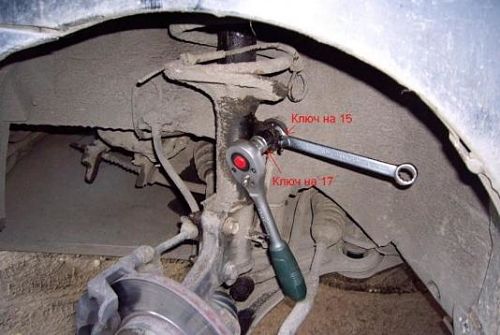

• Отвернете гайки с болтов крепления кулака к стойке. Выбейте болты молотком. На некоторых автомобилях придется извлечь еще и втулку. После извлечения болтов стойку ничто не держит внизу.
• Отверните гайки, крепящие верхнюю опору к кузову. Снимете стойку в сборе с опорой и пружиной.

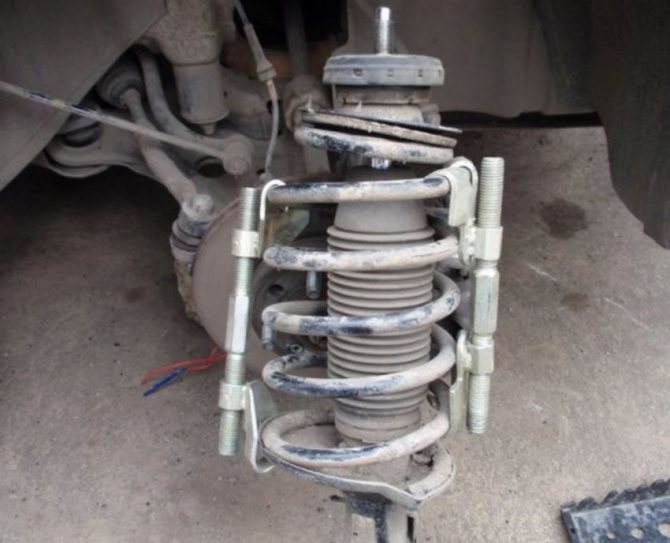

• Сожмите пружину стяжками до появления небольшого зазора между ее крайним витком и опорной чашкой.
• Открутите со штока, ранее ослабленную гайку. Снимете верхнюю опору и пружину с чашкой.
• Осмотрите пыльник и отбойник, а при необходимости замените их на новые.
• Если изготовитель нового амортизатора рекомендует прокачивать свои изделия, осуществите прокачку в соответствии с рекомендациями.
• Наденьте на шток новой стойки отбойник с пыльником, не забудьте переставить прокладку под пружину со старой стойки на новую. Наденьте пружину на корпус стойки совместив нижний ее виток с посадочным местом под него. Сверху наденьте чашку на нее опору и навинтите гайку штока.
• Снимите с пружины стяжки и вставьте шпильки верхней опоры в предназначенные для них отверстия и прикрутите гайками.
• Во время сборки обратите внимание на стабилизатор поперечной устойчивости если вы заметите что он слишком свободно перемещается, значит пора поменять резиновую втулку в его кронштейне, а лучше обе.
• Протяните крепление стойки снизу, прикрутите колесо, уберите подставку, опустите машину.
• Протяните крепление колеса, гайку штока, и гайки на шпильках верхней опоры.

Как видите, процесс несложен сделайте то же с другой стороны и передние готовы. Регулировка развала на этой модели не предусмотрена, значит, при установке исправных комплектующих на неповрежденный кузов получается нужное значение развала колес. А так как длину рулевых тяг мы не изменяли, то углы установки колес должны быть в норме (если до замены схождение было отрегулировано верно). Значит «геометрию» можно не делать.

Учтите, что амортизаторы рекомендуется менять попарно. Так вы застрахуете себя от непредвиденного поведения автомобиля на дороге.

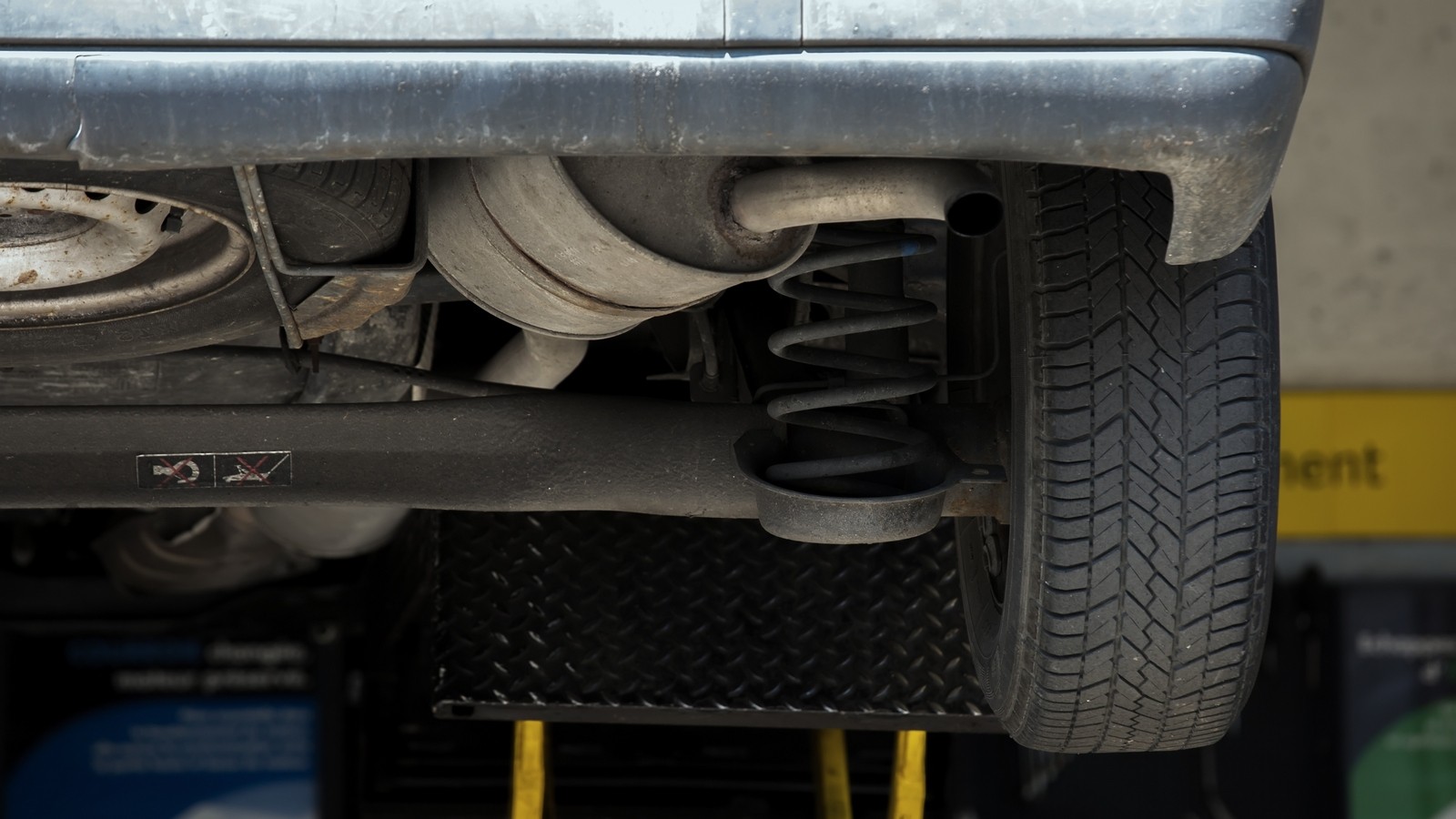

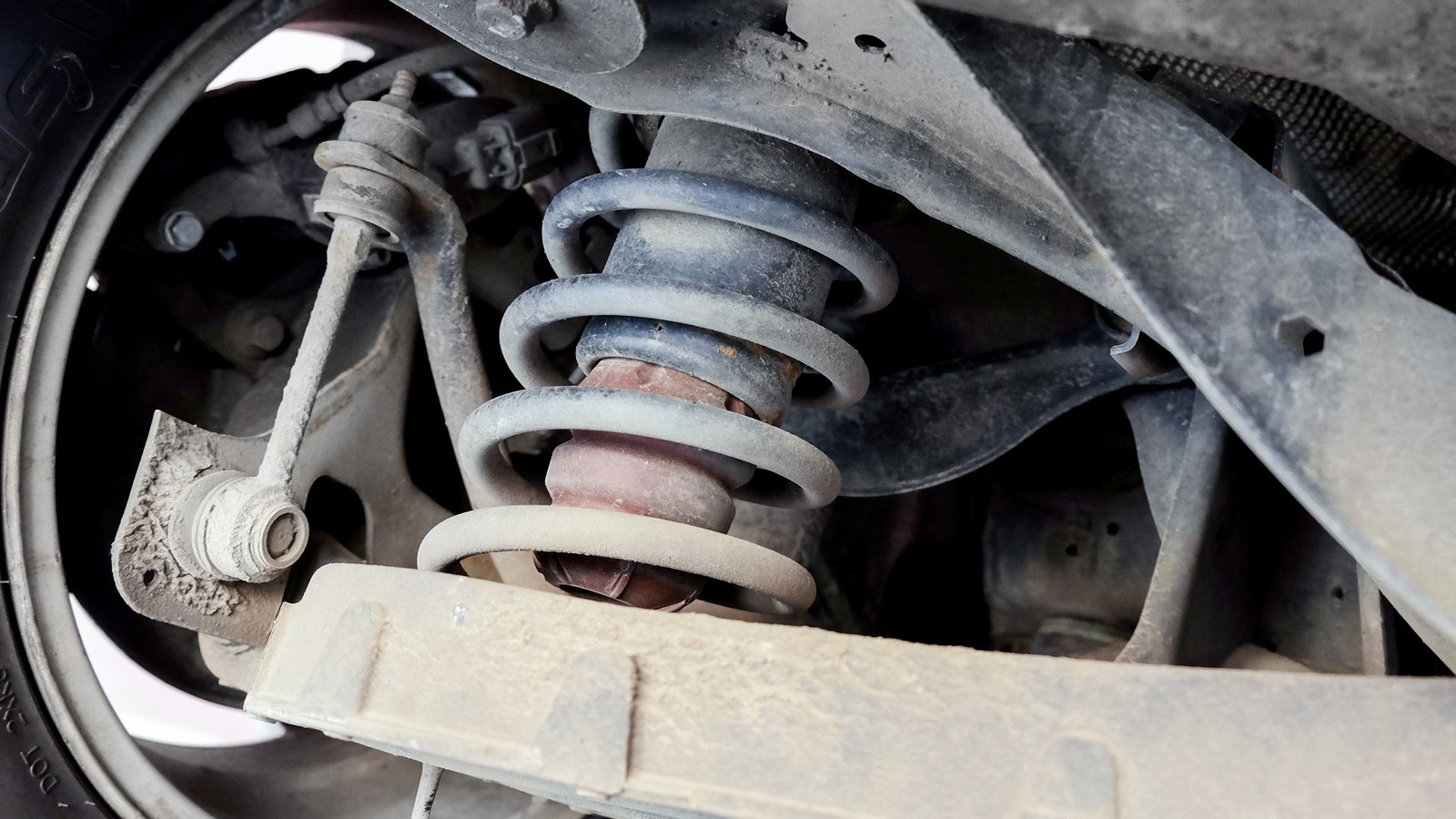

Задняя ось

Зачастую на легковых автомобилях задняя ось комплектуется лишь амортизирующим элементом (в отличии от передней оси, где амортизатор устанавливается в патрон, а весь узел именуется стойкой). В таком случае для замены вам потребуется отвинтить верхние и нижние крепление. В случаях когда амортизатор расположен отдельно от пружины, вам не потребуются стяжки, а сам процесс займет гораздо меньше времени.

Чаще всего на амортизаторах задней оси приходится менять втулку, которая со временем разбивается и провоцирует люфт.

Что нужно знать при переустановке

Следуйте той же процедуре, в обратном порядке от метода съема который вы применяли, учитывая следующие рекомендации.

• Установите стойку в сборе или амортизатор на место и закрутите крепежные болты от руки.
• Затяните все крепежные болты.
• При установке рулевой тяги на поворотный кулак затяните крепежную.
• Установите на место колеса
• Опустите автомобиль и постепенно затяните стопорные гайки колеса методом крест-накрест. Посмотрите спецификацию крутящего момента в вашем руководстве по ремонту или в руководстве по эксплуатации автомобиля.
• Затяните гайки крепления верхней стойки.
• Наконец, если вы заменили передние элементы, сделайте развал схождения.

Разновидности передних стоек

Все автомобильные стойки функционируют за счет специальной рабочей жидкости. На основании используемого в цилиндре устройства вещества передние стойки амортизатора можно разделить на три основных типа:

1. Масляные, или гидравлические. Эффективны при передвижении в черте города, а также по загородным проселочным дорогам.
2. Газовые. Отличаются более высокими показателями жесткости. Это оптимальный вариант для современных спортивных авто. Есть мнение, что газовые конструкции относятся к категории более современных устройств. Но если автомобиль часто перемещается по грунтовым дорогам, данная категория амортизаторов не очень подойдет.
3. Газомасляные. Как говорят многочисленные отзывы, это оптимальное решение для любого транспортного средства. Здесь присутствуют все положительные характеристики перечисленных выше категорий амортизаторов.

Передние и задние стойки отличаются друг от друга, потому нужно быть внимательными в процессе покупки.

Передние немного выше по длине и имеют меньший диаметр. Поворотные кулаки в конструкциях задних амортизаторов полностью отсутствуют. Кроме того, заменить задние стойки намного сложнее, чем передние.

Подготовка к монтажу:

Для начала убедитесь, что вы выбрали правильные амортизаторы, которые хорошо подходят вашему автомобилю и не потребуют больших денежных затрат. Перед установкой следует тщательно подготовить к этому вашу машину, так как неподготовленный транспорт может стать причиной поломки всей поршневой системы, а это приведет к длительному ремонту за собственные деньги.

Вообще, сначала нужно привести выбранное устройство в рабочее состояние. Жидкость в амортизаторе может попасть из внутреннего в наружный цилиндр: в результате появляются стуки и микротрещины клапанов. Чаще всего такое происходит при долгом хранении или перевозке аппарата.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

• удержание массы транспортного средства;
• передача силы сцепления с асфальтовым покрытием на кузов;
• поддержка оптимального положения кузова по отношению к автомобильным колесам;
• устранение лишнего крена;
• принятие на себя серьезных боковых нагрузок.

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Особенности проведения работ по замене на Ford Focus 3

Как уже отмечено, общее устройство подвески МакФерсона сходное на разных моделях, но отличается конструктивным исполнением. Так, если взять Форд Фокус 3, то замена передних амортизаторов на этом авто выполняется по-другому, чем на ВАЗ. Ниже приведены нюансы проведения операции на Форд Фокус 3:

• Поменять только сам амортизатор невозможно, и делается его замена вместе с корпусом. Поэтому метод снятия стойки вместе со ступицей для этого авто не подходит;
• На Форд нет регулировочного болта, а стойка к ступице крепится только одним болтовым соединением.
• К амортизационной стойке крепится стойка стабилизатора поперечной устойчивости, которую отсоединяем при разборке.
• В процессе снятия амортизационной стойки следует извлечь из ступицы датчики АБС (предварительно отсоединив АКБ от бортовой сети).
• Чтобы стянуть ступицу со стойки, после откручивания крепежа разжимаем проушины, через которые проходит болт. Делается это при помощи тонкого зубила, которое молотком «загоняется» в прорезь между проушинами.

Но в остальном технология замены амортизатора та же, что и описана выше – отсоединяем от стойки ступицу, откручиваем болты крепления верхней опоры к кузову. После демонтажа стойки – разбираем ее, меняем амортизатор в сборе с корпусом, собираем все обратно и ставим стойку на автомобиль.

СОВЕТЫ ПО УСТАНОВКЕ:
АМОРТИЗАТОРЫ И СТОЙКИ

1. Внимательно прочтите процедуру, рекомендуемую автопроизводителем, или соответствующее техническое руководство.

2. При необходимости очистите поверхности, расположенные вблизи элемента подвески.

3. В зависимости от конструкции подвески оставьте автомобиль стоять на колесах или поднимите его.

4. Внимательно посмотрите на положение оригинальных амортизаторов и обратите внимание, как расположены детали. (Для некоторых амортизаторов, особенно горизонтальных гидравлических элементов, важно направление сборки и/или внешние идентификационные метки.)

5. Убедитесь, что у вас есть все инструменты, необходимые для выполнения работ.

ПРИ МОНТАЖЕ

1. Не пользуйтесь пневмопистолетом. Так вы рискуете провернуть стержень/шток и повредить хромированную поверхность при затяжке элементов. Такое повреждение может ухудшить свойства герметизации вала, и масло будет протекать из узла.

2. Никогда не фиксируйте шток поршня обычными плоскогубцами – так вы повредите хромированное покрытие, уплотнение штока придёт в негодность и амортизатор будет неисправен. Для всех видов подвески используйте специальные инструменты.

3. Амортизаторы следует всегда устанавливать парами.

4. Прокачайте амортизатор перед установкой. (Этот шаг не нужен, если у вас амортизатор однотрубной конструкции).

5. Затягивайте крепление сайлентблоков комплекта верхней опоры динамометрическим ключом. Если не соблюдать правильное усилие затяжки, можно повредить сайлентблоки и значительно уменьшить срок их эксплуатации.

6. Для амортизаторов с закрытыми концевыми соединениями и резиновыми втулками:

а. На новом амортизаторе, пока он не установлен на автомобиль, отметьте (линией под пылезащитным чехлом) выставленное расстояние между центрами сайлентблоков, при котором следует затягивать крепление амортизатора в соответствии с инструкциями производителя.

b. При нахождении автомобиля на подъемнике затяните верхнее и нижнее крепления амортизатора, не достигая рекомендованного усилия затяжки, чтобы не заблокировать сайлентблоки.

6. Для амортизаторов с закрытыми концевыми соединениями и резиновыми втулками:

с. Когда автомобиль стоит на колесах, слегка надавите на кузов автомобиля, чтобы все элементы подвески встали на место. Убедитесь, что амортизатор находится в правильном положении, по метке, сделанной в пункте (а) выше, и затем затяните винты динамометрическим ключом.

6. Для амортизаторов с закрытыми концевыми соединениями и резиновыми втулками:

d. Соблюдайте все усилия затяжки винтов, рекомендованные автопроизводителем.

7. После установки колес проверьте давление в шинах.

8. Проверьте сход-развал колес.

9. Выполните динамическую проверку автомобиля, чтобы убедиться, что все компоненты работают должным образом. Затем передайте автомобиль клиенту.

10. Правильная процедура установки, позволяющая избежать потери функциональности из-за неправильной затяжки фиксирующих элементов.

СТОЙКИ СО СТОПОРНЫМ КОЛЬЦОМ НА ШТОКЕ

1. Если на автомобиле установлены амортизаторы со стопорным кольцом на штоке, часто можно увидеть, что стопорное кольцо смещено из своего положения и повредило шток поршня. Эта неисправность является следствием неправильной затяжки гайки, фиксирующей верхние элементы к стопорному кольцу. (См. гайку “B” на чертеже.)

Эту гайку необходимо затягивать с усилием от 15 Нм до 30 Нм. (При затяжке этой гайки рукой усилие составляет около 20 Нм.) Недостаточное усилие может стать причиной вибрации и шума, а чрезмерное усилие может заставить стопорное кольцо сместиться из правильного положения, тем самым повреждая амортизатор и другие детали.

2. Использование правильных инструментов в процессе монтажа и демонтажа – один из важнейших факторов, позволяющих гарантировать идеальную работу новых компонентов подвески.

3. После установки колес проверьте давление в шинах.

4. Проверьте сход-развал колес.

5. Выполните динамическую проверку автомобиля, чтобы убедиться, что все компоненты работают должным образом. Затем передайте автомобиль клиенту.

Примечание: Только для информационных целей. Мы не несем никакой ответственности за неисправности, вызванные вашей интерпретацией данного материала
