Как подключить динамики в авто

Правильная установка автозвука

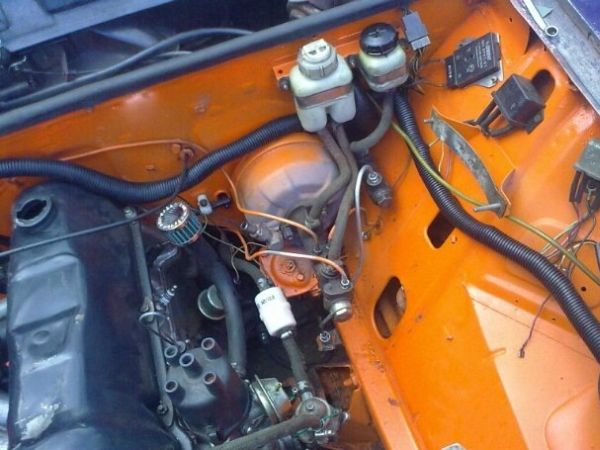

При прокладке проводов под капотом избегайте прикосновений изоляции проводов с двигателем. Многие типы изоляции от периодического нагрева движком усыхают и трескаются, кроме того двигатель при работе вибрирует и покачивается и может перетереть изоляцию.

Располагайте провода в стороне от горловин заливки жидкостей двигателя, чтобы избежать случайное попадание на провода масла, тосола или незамерзайки.

После затяжки проводов в клеммы проверяйте время от времени не уползла ли изоляция с провода вблизи клеммы. Иногда бывает такое случается и под капотом оказывается не заизолированный участок силового провода на который так и норовит упасть отвертка или гаечный ключ.

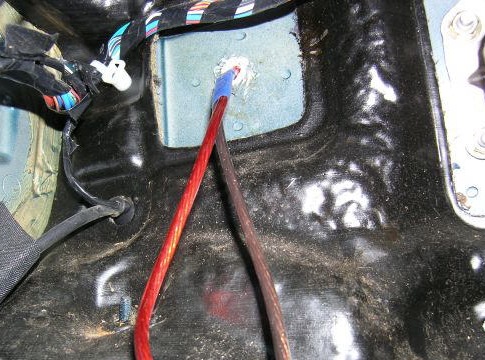

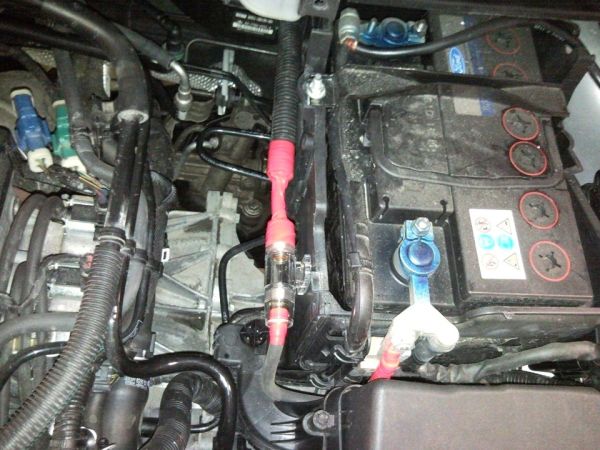

Участок силового провода который проходит через переборку моторного отсека постарайтесь дополнительно защитить. Одеть дополнительную гофру, например, или края отверстия одеть в резиновое кольцо и т. д. чтобы железо со временем не прорезало изоляцию.

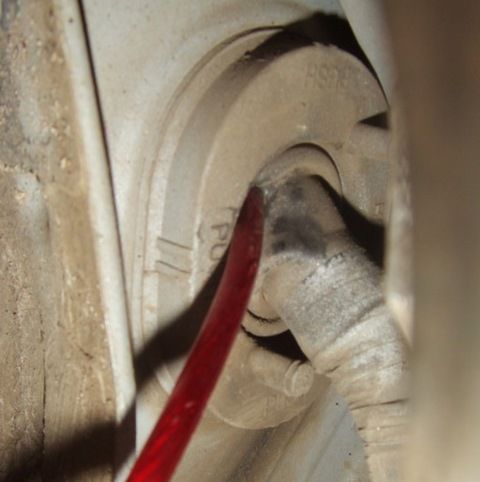

Если прокладываете провод в резинке с тросиком сцепления то проверяйте регулярно целостность провода. Тросик может при выжыме начать гулять и постепенно перетирать силу. В идеале же конечно кинуть силу отдельно в персональное отверстие. Замазав место перехода силиконовым герметиком, чтоб избежать попадание влаги в салон.

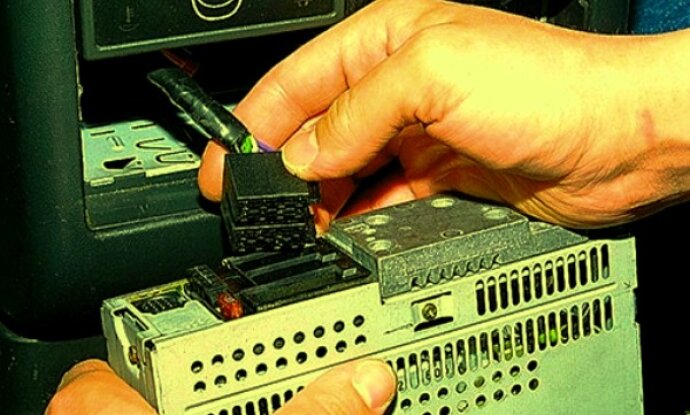

Вынимать и вставлять разъем в магнитолу лучше всего предварительно вытащив предохранитель стоящий на проводе питания магнитолы, ну или скинув клемму авто.

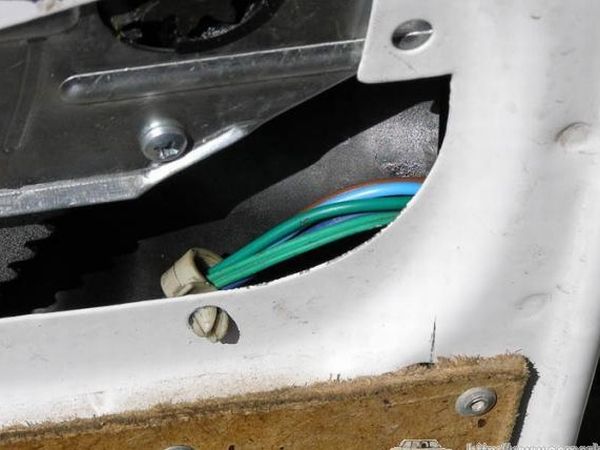

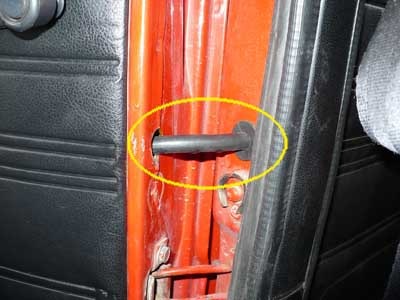

В двери от кузова протягивайте провода только в защитной резинке. Если все не умещаются в одну резинку, то выше засверлите отверстия под еще одну такую же. Иначе провод быстро повредив изоляцию сядет на массу. А если на массу сядет хотя бы 1 из акустических проводов то усилитель будет уходить в защиту при повышении громкости.

При обнаружении трещин в этих гофрах или повреждений, замажьте щели силиконовым герметиком и при возможности замените гофры. Попадание влаги внутрь гофры крайне не желательно.

Для протяжки проводов в двери отдайте предпочтение проводам у которых изоляция не дубеет на морозе. Иначе зимой внутри гофры провода треснут и закоротят, завалив аппаратуру в защиту.

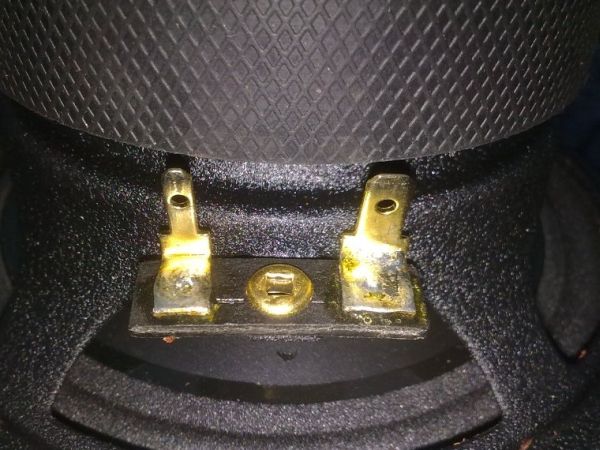

Мидбасы в дверях лучше не устанавливать клеммами вниз. В случае конденсата или попадания влаги в дверь влага будет стекать как раз на клеммы что им совсем не идет на пользу.

В дверях внизу как правило можно найти отверстия для стоков влаги которая может попасть в дверь. Эти отверстия часто забиваются и их нужно периодически чистить. Особенно в шумоизолированых дверях, которые из за изоляции плохо проветриваются.

При укладке проводов в дверях проследите чтоб они не лежали на дне двери собирая влагу. Также проследите чтоб провода не могли зацепить стеклоподъемники, иначе подъемники с легкостью повыдирают и провода и клеммы с динамика при подъеме стекла.

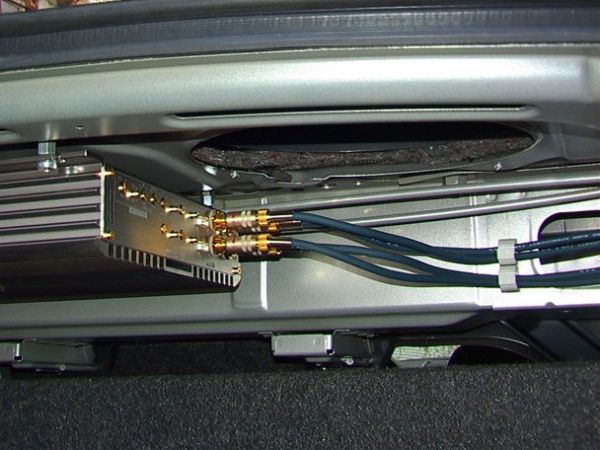

При прокладке проводов по салону проследите чтоб провода нигде не перетирало и не задавливало. Также ложите провода там, куда не наступают ноги ваши и пассажиров. Учитывайте просадку сидений когда на них пассажир.

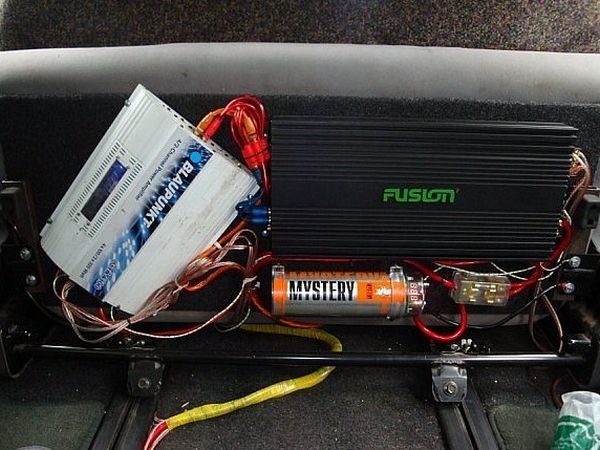

При креплении усилителя уточните в инструкции допустимо ли соединять корпус усилителя с кузовом авто. В некоторых моделях усилителей производитель предлагает этого избегать. Если такое ограничение есть то проверьте не посадят ли на кузов шурупы которыми крепится усилитель и как не допустить случайного касания усилком элементов кузова.

Если усилитель имеет зажимы под клеммы-вилочки то снабдите провода ими, либо перед зажимом провода делите жилу на 2, вставляйте по обоим сторонам от болта и тогда зажимайте чтоб не допустить перекоса.

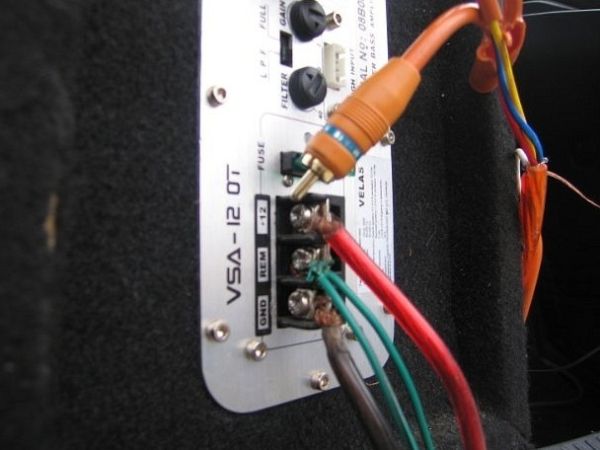

Если усилитель снабжен винтовыми зажимами именно провода, то не пролуживайте зажимаемые провода. Зачищайте до блеска и зажимайте так.

Также в таких зажимах не тяните провода которые значительно меньше допустимого сечения зажима. Если такая необходимость есть то сложите жилу в несколько раз и потом зажимайте.

После сборки системы через время протяните все зажимы проводов. Медь со временем усаживается ослабляя контакт по этому протяжка всех соединений просто необходима 2-3 раза в течение первых 2-3 месяцев работы системы.

Не ставьте провода к усилителю в натяжку. Это также со временем ослабит контакт. И не вешайте провисающих соплей из проводов по багажнику. Зацепить и порвать такой провод проще простого. Да и выглядит хреново эта лапша.

Если усилитель находится на откидывающейся спинке то зафиксируйте провода перед клеммами усилка, чтоб при откидывании провода не гнулись непосредственно около клемм. Особенно это важно зимой когда изоляция проводов становится жестче.

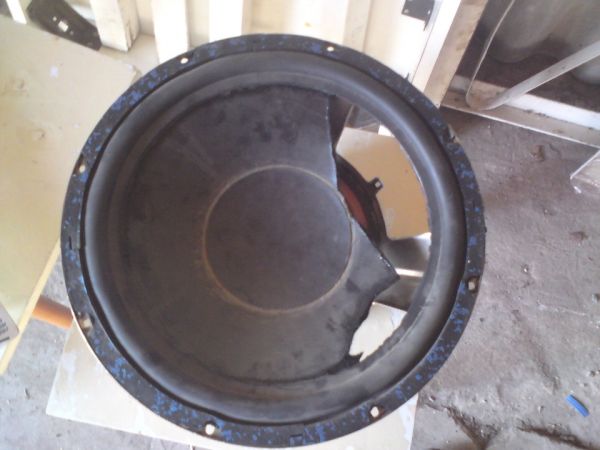

Зимой на морозе не вваливайте большую громкость сабу до тех пор пока салон достаточно не прогреется. Иначе рискуете порвать дифф и подвес которые дубеют на морозе. Даже если вы «уже сто раз включали и все нормально было». Это «нормально» говорит только о том что вы везучие люди.

Не рекомендуется включать аппаратуру вовсе если температура в салоне ниже -6. Грейте салон потом включайте.

Любые подключения отключения аппаратуры производите только отключив систему и обесточив плюсовой провод силы.

Даже если вы «уже сто раз включали и все нормально было». Разве что переключая межблоки можно не обесточивать плюс. При этом выключать аппаратуру обязательно. Также нужно следить за тем чтоб межблоки случайно не каснулись силового плюса на клемме.

Если необходимо для проверки отключить какой-то отдельный динамик от усилителя то отключайте сразу оба контакта и изолируйте их.

Если по каким то причинам вам нужно под напряжением подключить усилитель то сначала подключайте минус потом плюс и потом рем провод внимательно следя чтоб отверткой не замкнуть + на корпус усилка. Отключать усь нужно в обратном порядке.

Если в системе стоит накопитель, то его после отключения питания нужно обязательно разрядить лампочкой или подходящим потребителем.

Никогда не интересуйтесь в интернете о том как звучит та или иная аппаратура и не просите совета посоветовать что-то лично в вашу систему.

Дело в том что как я говорил системы, настройки, машины и уши у всех разные! То что отлично будет звучать для одного будет раком ушей для другого. Любой совет в интернете не даст вам ровным счетом ничего и только больше запутает.

Ни один даже самый компетентный отзыв профессионала об акустике скажем не даст вам понятия о том как оценят звук ваши уши при работе этого же компонента в вашей системе.

Кроме того 4/5 советчиков в интернете абсолютно понятия не имеют о том, что советуют. Их познания в этой области ограничиваются прочтением советов в инете таких же «спецов» как они и не более того. Думаю не надо объяснять, что такие советы не только бестолковы, но и зачастую опасны для вашей аппаратуры.

Максимум что можно учесть в интернете это отзывы о надежности работы какого либо компонета, его функционале и удобстве работы с ним.

Никогда не занимайтесь вслушиванием в аппаратуру на стендах в магазине. Особенно эта глупость касается прослушки мидбасов и сабов.

Прослушка в магазине не даст никаких понятий как этот компонент заиграет в вашей машине. Автоаппаратура строится с учетом нюансов акустики авто. Без них звук изменится до неузнаваемости превратив вашу прослушку в магазине в бестолковую затею.

Никогда не покупайте акустику исходя из любимых жанров музыки.

Обойдите стороной самый распространенный миф о динамиках гласящий о том что их можно (нужно) подбирать исходя из предпочитаемых жанров музыки. В общем то отчасти верно что на каких то связках какие то жанры заиграют более приятно а какие то менее. Вот только эти выводы будут справедливы только для отдельно взятой системы в отдельно взятой машине и для отдельно взятых ушей слушателя.

Другой же человек найдет приятным на этой аппаратуре совсем другой жанр, а третий человек вообще скажет что для его уха эта связка неприемлема. Все это индивидуальные вещи и брать чужое мнение в надежде что оно совпадет с вашим не практично.

Никогда не спрашивайте в интернете совета по оформлению сабвуфера, параметров коробка и настройке фазоинвертора.

Отчасти верно что некоторые сабы тяготеют к какому то конкретному типу оформления, но это далеко не все сабы. Настройка же также индивидуальна для вашей машины и ушей как и подбор динамиков по жанрам.

Тот ящик и динамик который у кого то играет отлично по его мнению будучи повторенным у вас может полностью разочаровать. Оформление саба это вообще процесс больше творческий и добиваться хорошего звука приходится несколько раз экспериментируя с перепилами тестовых ящиков с разными настройками и объемами. Интернет советы в большинстве случаев ничего не дадут. По ним лишь можно сориентироваться каков диапазон объемов и настроек ящика для вашего динамика в котором вам придется плясать.

Остается только посоветовать перед выбором структуры и направления системы в общем и компонентов ее в частности послушать максимально много различных систем на различных компонентах и различного направления.

Причем компоненты лучше слушать в машине салоном схожей с вашей. Такой опыт позволит вам и объективно осознать чего нужно от звука именно вам, какой звук ваш и на каких компонентах, ящиках и настройках этого можно добиться проще и дешевле всего. Ну и убережет от бестолково потраченного времени сил и денег.

Ну и еще хотелось бы отдельно упомянуть тех людей которые кидаются ставить звук в машину абсолютно не имея понятия как это делать грамотно, желательно за 1 вечер и с пивом, а потом рассказывают всем что «долбит и так все чотка, а все эти тонкости и нафик мне не нужны по соревнованиям ездить не собираюсь» и упомянуть тех кто считает: «у меня дешевая аппаратура, нафик оно надо заморачиваться с ней». Хочу вам сказать что бестолковым подходом можно испортить звук даже самым топовым компонентам и наоборот толковым подходом можно даже самые бюджетные компоненты заставить запеть совсем неплохо.

Подойдя же к вопросу звука наспех и не заморочавшись вы без вариантов получите отстойный звук с колхозным интсаллом и ни о каких соревнованиях речь вообще не идет. Просто можно потратить деньги с умом и получить толковый звук раскрыв потенциал системы полностью как в громкости так и в качестве. А можно проезжая в очках, свесив руку из окна оглашать округу хрипом, треском и пердежом из динамиков вызывая смех снисходительные улыбки прохожих.

Основные аспекты подключения динамиков к автомагнитоле

Каждый автолюбитель, который ценит качественное звучание, должен знать азы монтажа аудиосистемы. Сегодня не все автомобили оборудуются магнитолами, поэтому водителям приходится осуществлять монтаж акустики своими силами. Как производится подключение динамиков к автомагнитоле, как правильно расположить колонки и что нужно знать об изоляции проводов — читайте ниже.

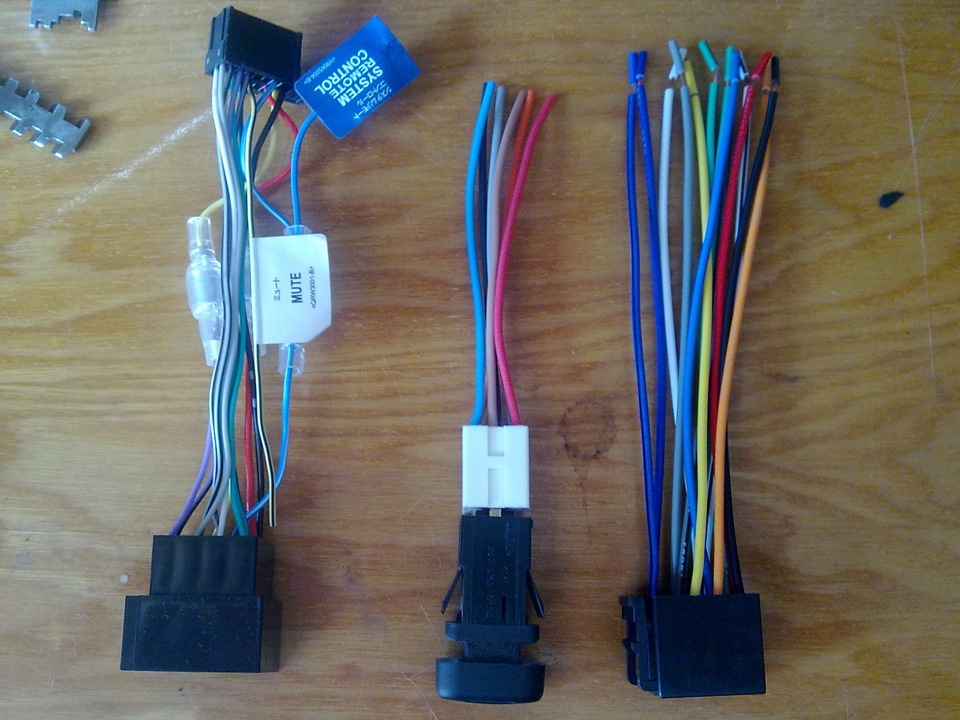

Учимся различать штекеры

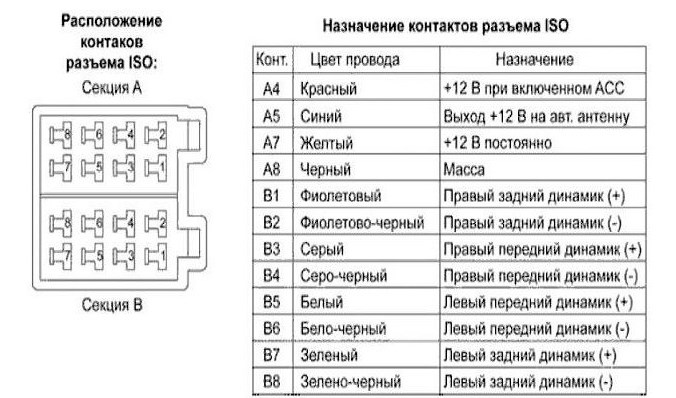

Обозначение контактов разъема стандарта ISO

Как устанавливать аудиосистему в автомобиль, как осуществляется подсоединение проводов и нужен ли усилок? Разберемся, какие штекеры могут использоваться для монтажа. Штекеры могут иметь разную маркировку в зависимости от стандарта. Маркировка ISO характерна для мультимедиа систем и проводки в авто, если такое устройство будет использоваться не по назначению, оно может сломаться. Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.

Перед тем, как установить колонки в машину, необходимо понять, какие нужно использовать штекеры. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто. Если установлена штатная проводка, то возможно, что аудиосистему можно будет подключить и к ней. Чтобы самому подключить колонки в машине к новой магнитоле, используется переходник стандарта Евро.

Этапы установки автомагнитолы

Не секрет, что АКБ основной источник питания бортовой сетки авто, но и неисправность батареи может привести к поломке автомагнитолы. Чтобы не допустить выхода из строя оборудования, необходимо знать, как правильно подключить устройство своими руками. В процессе монтажа системы нельзя допускать, чтобы плюсовой контакт АКБ попадал на отрицательный или на клемму колонки. Специалисты не рекомендуют запитывать устройство плюсом либо минусом от прикуривателя или замка зажигания.

Перед тем, как подключить колонки, необходимо учесть, что соединение системы будет оптимальным только к АКБ. Благодаря этому сможете избавить колонки от различных помех и колонок, возможна будет их эксплуатация на полной мощности. Чтобы осуществить соединение, лучше использовать короткий медный многожильный кабель, его сечение должно быть не менее четырех мм2. На этом проводе, если он идет к колонкам или усилителю (не принципиально), нужно поставить предохранитель, который желательно должен быть расположен в 50 см от АКБ. Монтаж проводки должен осуществляться подальше от потребителей энергии, провода нельзя закручивать — в первую очередь они подключаются к колонкам, после чего — к магнитоле.

Подключаем динамики

Установка колонок к магнитоле — это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный — узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Важно! Параллельно подключать динамики нельзя, потому что все магнитолы рассчитаны на 4 Ом-ое сопротивление, а если параллельно подключить приблизительно 2 Ома — почти короткое замыкание. При таком подключении быстрее выйдет из строя усилитель магнитолы.

Выбор проводки

Провода для колонок или громкоговорителя маркируются — их может быть 2 либо 4 пары. Если провод однотонный — он положительный, если с черной полоской — отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой — к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Устройства с небольшой мощностью могут быть оснащены четырьмя цветными кабелями, при этом провода с полосой может и не быть. Если это так, то отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Если допустите ошибку, это может привести не только к ухудшению звучания, но и замыканию проводки, что может привести к возгоранию. Большинство магнитол имеют в комплекте соединительные кабеля, но специалисты рекомендуют использовать их только для проверки, поскольку сечение у них маленькое. Эксплуатация таких проводов актуальна, если мощность аудиоколонки составит не более 20 Вт, обычно диаметр таких динамиков равен 13 см.

Особенности изоляции

Если используете качественную проводку, то она будет оснащена хорошей изоляцией. Изоляционный фон должен быть силиконовым, это не даст проводке потрескаться при минусовых температурах. Сечение кабелей должно соответствовать мощности автомагнитолы. Прокладка проводки должна осуществляться подальше от других пользователей энергии. Переломы и закручивания кабелей не допускаются. Проводка не должна перетираться, она должна быть уложена в закрытом виде — в стойках дверей, под порогами.

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую — на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать — для нормальной работы им необходимо больше пространства. Что касается пищалок — твиттеров — их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом — передний левый направляется на пассажира, а правый — на водителя. Проводку необходимо зафиксировать надежным образом.

Установка музыкальной системы в автомобиль

Рассмотрим в порядке важности выбор отдельных элементов музыкальной системы и другие важные моменты. От понимания вопроса зависит правильная установка музыки в машину.

Место установки

Кроме дверей, динамики можно устанавливать в заднюю полку багажника. Для этого придется ее прорезать, если в ней не предусмотрены отверстия. В автомобильных магазинах можно купить готовые акустические полки, но стоят они немало. Поэтому все можно сделать своими руками из штатной полки.

Усилитель

В автомобиле можно слушать музыку и без усилителя. Но при правильном составлении музыкальной системы этот компонент обязателен. Его также лучше купить от известного бренда, например, Алпайн, Герц, Пионер, Кенвуд, Сони. Качественные усилители имеют защиту от перегрева, перегрузки, создают достойное звучание.

При выборе нужно учитывать мощность динамиков, наличие сабвуфера и другие параметры. Характеристики усилителя должны соответствовать динамикам. Если их сопротивление и мощность не соответствуют параметрам усилителя, то качество звука будет хуже, а электронная начинка может выйти из строя. Сопротивление динамиков должно превышать аналогичную характеристику платы усиления.

Усилитель звука в машину обойдется недешево, поэтому надо быть готовым к расходам.

По количеству выходных каналов эти устройства делятся на одноканальные, двухканальные, трехканальные и четырехканальные. Первые служат для подключения сабвуфера. В них не нужен фильтр высоких частот, но низкочастотный фильтр необходим. Также должен быть регулятор баса.

Универсальный вариант – двухканальные усилители. К ним можно подключить два динамика или один сабвуфер с использованием мостовой схемы. В них изначально встроены фильтры высоких и низких частот.

Трехканальные устройства служат для подключения двух динамиков и сабвуфера. В последнее время наиболее распространены четырехканальные усилители. Они состоят из двух двухканальных усиливающих схем в едином корпусе. Редко встречаются даже пятиканальные усилители для автомобиля. К ним можно подключить 4 динамика и сабвуфер.

Провода

Эти не менее важные элементы системы делятся на три вида:

1. Силовые.
2. Акустические.
3. Межблочные.

Первый вид подает питание на магнитолу и усилитель. Их сечение не должно быть менее 21 кв. мм. Акустические провода обычно применяются сечением более 8 кв. мм. Эти значения должны соответствовать мощности всей системы. Межблочный вид проводов имеет разную длину, и может оснащаться управляющим проводом.

Качественные межблочные провода способны обеспечить чистый звук. К таким маркам можно отнести марки «Чернов», «Stinger», «Daxx».

Как звук зависит от провода? Проводник – линия передачи тока с определенным сопротивлением. Он имеет свою индуктивность и емкость, от которых зависят выходные и входные цепи устройств. Любители музыки в машине всегда пользуются только качественными медными проводами.

Конденсатор

Фанаты музыки в автомобиле устанавливают в цепь музыкальной системы специальный конденсатор большой емкости. При его выборе нужно знать, что на каждые 500 ватт мощности необходима емкость 0,5 фарады. Лучше купить конденсатор с автоматической системой, тогда у вас не будет проблем при включении его в схему.

Конденсатор в акустической системе автомобиля служит для поддержания звучания низких частот при больших пиковых нагрузках. В эти моменты энергии генератора и аккумуляторной батареи не хватает, а конденсатор помогает накопленным зарядом.

Как сделать автозвук

Создание хорошей и качественной системы требует не только больших затрат, но и специальных навыков, знаний и умений. Следует понимать, что в каждом салоне автомобиля акустика имеет определённые особенности. Распространение звука затрудняется наличием множества поглощающих поверхностей. Решить проблему можно с помощью профессионалов, которые настроят звук в машине. А можно сделать самостоятельно, но это намного сложнее.

Качественная акустика в автомобиле

Идеальное звучание

Чтобы звук в автомобиле был хорошим, прежде всего следует правильно установить всю аппаратуру и соблюсти все инструкции. Это касается даже обычной автомобильной антенны. При желании расширить возможности имеющейся аудиосистемы, важно не перестараться. Ведь концертный зал в машине совершенно ни к чему, особенно если водитель предпочитает традиционную популярную музыку. Для этого достаточно того, чтобы автозвук мог подчеркнуть глубину определённой звуковой сцены.

Разновидности аудиосистемы для автомобиля

Акустическую систему в автомобиле можно создать двумя способами:

• Подбираются отдельные компоненты, а в дальнейшем выполняется монтаж и настройка. Этот вариант не только дорогой, но и сложный. К тому же потребуется большой опыт, чтобы автоакустика получилась действительно качественной.
• Создание системы из проверенных компонентов, которые всегда вам доступны. Результат напрямую зависит от размера имеющихся денежных средств, а в процессе выполнения работ вы сможете набраться опыта, и в дальнейшем корректировать автозвук, и довести его до совершенного уровня. В результате даже простая автомобильная антенна позволит получать наслаждение от звучания музыки с любых радиоволн.

Установка акустики своими руками

Схемы подключения акустики в автомобиле

Один из вариантов схемы акустики в машине

Перед покупкой всех компонентов нужно выбрать схему их подключения. Ниже вы узнаете о наиболее популярных схемах.

1. Магнитола – передние динамики – сабвуфер – четырехканальный усилитель. Последний компонент подключается к фронтальным колонкам и сабвуферу. Это классика подключения, которой пользуется большинство автолюбителей. Схема проста в подключении и настройке, экономит место в салоне, так как все компоненты не занимают большого объема. Мощность звука небольшая, и качество звучания снижается незаметно. Если вы не меломан и не фанат авто звука, то не заметите разницы, по сравнению с дорогостоящими устройствами.
2. Магнитола – перед – зад – «саб» – усилитель. Усиливающая звук электронная плата, имеет 5 каналов: 2 на перед, 2 на зад и 1 на сабвуфер. За основу взята первая схема со своими преимуществами и недостатками. Схема улучшает звук в задней части автомобиля, так как задние пассажиры часто высказывают жалобы на плохой звук. Подобная система сложнее настраивается, по сравнению с первой. Необходимого результата не всегда можно добиться.
3. «Голова» – фронт – «саб» – два усилителя. Понятием «голова» многие называют магнитолу, от которой выходит звуковой сигнал. «Саб» — сокращенно сабвуфер, меломаны и фанаты музыки привыкли сокращать многие названия. Последние в схеме приборы снабжены двумя каналами выхода: на передние динамики и на сабвуфер. Такую схему обычно выбирают любители низких частот. Если усилитель подключить по мостовой схеме, то получается мощность, превышающая первые два вида подключения.
4. Магнитола – передние динамики – сабвуфер – два усилителя. Один из усиливающих устройств имеет 4 канала для фронтального звука, а второй – 2 канала для сабвуфера. Схема получается самая дорогая, но качество звучания превышает все остальные виды подключений. Она позволяет не устанавливать фильтры звука фронтальных динамиков, а пользоваться фильтрами частоты внешнего усилителя. При этом каждый канал будет усиливаться отдельно. Это усиливает мощность звучания и его качество.

Перед установкой купленных компонентов, рекомендуется сделать шумоизоляцию кузова автомобиля.

Управление и дизайн магнитолы

Важным нюансом во время выбора магнитолы является удобство в управлении. Ведь качественное ГУ имеет такое управление, с помощью которого можно находить свои любимые треки, выполнять настройки прямо во время езды на автомобиле.

Лучше всего, если магнитола будет иметь дополнительный джойстик, который будет крепиться на руле. Он значительно облегчит управление ГУ во время движения. Если у вас есть лишние средства, вы можете выбирать устройство не только по функционалу, но и по дизайну.

На рынке представлены магнитолы на любой вкус.

Разнообразие динамиков

Важную роль во время установки качественного автозвука отыгрывают динамики.

Они бывают нескольких типов:

• Первым типом являются широкополосные динамики, основным отличием которых является повышенное звучание средних частот, но явные «провалы» на низких и высоких. Они обычно не очень дорогие, поэтому качественного автозвука добиться на таких устройствах очень тяжело.
• Вторым популярным видом являются коаксиальные динамики, которые разделяют между собой звуковую дорожку, тем самым создавая эффект объёмного звука. Каждый динамик в этой системе имеет определенную частоту, которую обслуживает именно он, на каждом из них наложен определённый звуковой фильтр. На выходе получается довольно достойный автомобильный звук.
• Ну и третьим основным подтипом является компонентная акустика. Эта система действительно подходит для самых требовательных слушателей и гурманов, которые ценят действительно кристально чистый звук. Она, конечно же, является самой дорогой из всех трех вариантов, но и самой лучшей. При ее установке используются различные динамики с разделённой чистотой. Единственной проблемой является необходимость в дополнительном пространстве, так как она занимает немало места. Обычно устанавливают ее в дорогих внедорожниках или кроссоверах премиум-класса.

Малолитражные автомобили список и цены которых, вы узнаете из интересной статьи, нашего сайта.

Здесь, находится полезная информация о том, как можно заменить тормозную жидкость.

В этой статье, находится видео, из которого вам станет понятен, принцип работы дизельного двигателя.

Порядок установки

Прежде всего необходимо проложить силовые провода питания от аккумулятора в салон. Выбрав и купив проводники, протяните отрицательный и положительный провода. Для этого во многих автомобилях имеется специальное отверстие в щите, разделяющем двигатель от салона.

При прокладке проводов через металлическое отверстие, нужно защитить их от перетирания куском резиновой или пластмассовой трубки. В противном случае возможно короткое замыкание.

Плюсовой проводник должен подключаться через предохранитель, сила тока которого должна быть такой же, как на предохранителе усилителя. Эта плавкая вставка должна находиться недалеко от аккумулятора (около 30 см).

Установка ВЧ динамиков

Высокочастотные динамики «пищалки» устанавливают на стойках ветрового стекла

Перед тем, как установить «пищалки» в машину (так их называют в народе), снимите облицовку стоек лобового стекла. Высокочастотные динамики – основа звучания. Их нужно расположить на уровне глаз пассажира и водителя, повернув на середину ветрового стекла. В таком положении они будут излучать звук на стекло, от которого он будет отражаться в салон.

Левая «пищалка» будет отражать звук на правого пассажира, а правая – на водителя.

Прокладка и подключение проводов

Следующим этапом нужно аккуратно проложить остальную проводку, в которую входят провода между блоками, силовые провода и акустические. Разные виды проводки не рекомендуется укладывать рядом друг с другом, а также вместе с проводами автомобиля.

Пересечение проводов разных групп допускается только под 90 градусов.

Перед тем, как подключить акустику в машине, зачистите концы проводов от изоляции. Далее подключите провода к сабвуферу и усилителю мощности. Если «саб» куплен в корпусе, то для кузова «седан» его рекомендуется повернуть по направлению к спинке задних сидений. Для «универсалов» и «хэтчбеков» – по направлению к двери багажника. Корпус сабвуфера можно изготовить своими руками, но об этом будет отдельная статья.

Правила и способы создания идеального звучания

Аппаратура устанавливается в строгом соответствии с теми рекомендациями, которые были даны производителем. Хоть изучение инструкций и не характерно для россиян, но пусть автозвук будет исключением из правил. Это правило относится к любой технике, даже к автомобильной антенне.

Если автозвук устанавливается не с чистого листа, а расширяются возможности уж имеющегося оборудования, то нужно обязательно руководствоваться чувством меры. Перестараться очень легко, но стоит ли из машины делать концертный зал? Наверное, это уже будет лишним.

Правильный выбор типа акустики имеет не последнее значение для создания аудиосистемы, которая максимально полно будет отвечать требованиям пользователя. Для прослушивания поп-музыки достаточно будет установить аудиосистему, в состав которой войдёт качественная магнитола и набор из трёх динамиков. При желании включить басы в общий автозвук не обойтись без установки сабвуфера и усилителя, которые будут служить дополнением к вышеописанным элементам.

При выборе оборудования стоит обращать внимание только на известные фирмы, продукция которых пользуется большим уважением среди специалистов. Пусть вы и переплатите немного за бренд, зато получите качественный продукт, который прослужит долгое время и не будет огорчать вас возникновением неисправностей.

Настройка звучания

После подсоединения всех проводов, необходимо знать, как настроить музыку в машине. Под этой процедурой понимается установка частоты звучания на усилителе отдельно для динамиков и сабвуфера. Кроме того, настройки требует чувствительность звучания.

Условно примем, что в усилителе фильтры звука установлены лучшего качества, по сравнению с магнитолой. Поэтому процедуру настройки будем производить при настройках магнитолы на «0».

Чтобы правильно установить музыку в машину и настроить ее, необходимо выполнить инструкцию:

1. Установите на усилителе звуковой фильтр для «саба» – LPF. Частотную характеристику для кроссовера установите в интервале 50-70 герц. Под «кроссовером» следует понимать электронную плату, которая включает несколько фильтров звука по разным частотам.
2. Установите фильтр переднего звука – HPF. Частота кроссовера – от 70 до 90 герц.
3. Чувствительность на усилителе установите на о. На головном устройстве громкость установите на полную мощность. Далее, на усилителе регулировку чувствительности постепенно увеличивайте до момента, пока не возникнут искажения звука. После этого немного снизьте чувствительность.

Как сделать уплотнение капота и тюнинг заглушек противотуманок новой Калины?

На этом основную настройку музыки в машине можно завершить.

Магнитола или главное устройство

Изначально следует сказать о том, что все акустическая система завязывается на основном элементе – магнитоле.

Далее в приоритете стоят усилители, динамики и проводка. Первым, что мы рассмотрим, будет автомагнитола.

Если вы купите дешевую и некачественную магнитолу, но при этом укомплектуете ее дорогим сабвуфером, проводкой и динамиками, то идеального качества звука вам все равно не достичь. Во время выбора магнитолы не на последнем месте стоит страна производитель устройства и бренд.

Современные популярные бренды имеют действительно достойную продукцию, которая проверена несколькими годами опыта довольных клиентов. В среднем за 5000-15000 тысяч рублей сегодня можно приобрести довольно годную автомагнитолу.

Конечно же, зачастую чем дороже ГУ (главное устройство), тем оно лучше и более многофункционально. Мы бы советовали вам обратить внимание на продукцию от Mystery и Prology.

Перед тем как приобрести ГУ, стоит определить для себя основной приоритет: оснащенность различными функциями и дополнениями или качественный звук. Конечно же, иметь современный девайс, которым можно управлять удаленно и загружать музыку из интернета, круто, но это не основное предназначение магнитолы, согласитесь.

В данном видео, вам покажут, как собрать и настроить автозвук своими руками. Приятного просмотра!

Как подключить акустику к магнитоле: пищалки, колонки и прочие аудионавороты в авто

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок. Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям.

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

• широкополосные;
• коаксиальные;
• компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Как подключить динамики к магнитоле авто

Прежде чем приступить к установке и подключению динамиков, нужно определиться с местом их монтажа. В зависимости от автомобиля, под колонки могут быть предусмотрены места с завода. Передние динамики рекомендуется монтировать по краям торпеды либо в дверях. Оба варианта хороши, но второй является наиболее популярным, поскольку закрепить динамические головки можно надёжнее. Кроме этого, в корпус двери можно встроить акустический подиум. В обязательном порядке измеряется диаметр колонок, после чего размеры переносятся на двери, например, острым ножом. Желательно, для того чтобы перенести размеры, использовать лекала.

Что касается второй пары динамиков, то их располагают в задней части салона. В основном для этих целей используется задняя полка либо двери. В любом случае монтаж предполагает некоторые доработки. Штатная полка автомобиля представляет собой декоративный элемент и для установки динамиков её потребуется снять и установить колонки с подиумами. Только в этом случае можно рассчитывать на качественный звук и отсутствие скрипов, дребезга и т. п.

Выбор проводов

Для подключения динамиков рекомендуется использовать акустические провода сечением 1,5–4 мм². Несмотря на то что по сравнению с магнитолой и динамиками они имеют невысокую стоимость, не стоит пренебрегать их качеством. Прежде всего, нужно знать и учитывать, что провода, идущие в комплекте с акустической системой, непригодны для нормальной работы колонок: они имеют сечение 0,25–0,5 мм². Такой проводки будет достаточно только для подключения динамических головок малой мощности (до 15–20 Вт). Все дело в том, что ВЧ сигнал в проводе распространяется по его поверхности. Используя провода малого сечения, ухудшается не только качество, но и громкость звука.

Нужно учитывать и тот факт, что акустические провода имеют маркировку, могут иметь как две, так и четыре пары, быть однотонными либо с чёрной полосой. Соединение однотонного проводника выполняют с широким контактом динамика, с чёрной маркировкой — с узким. Если акустика имеет малую мощность (до 20 Вт), то минус для боковых и задних колонок можно использовать общий. Для систем большей мощности, «+» и «-» должны подаваться на каждый динамик отдельно, при этом минусовой провод нельзя соединять на кузов автомобиля. В противном случае звук будет с искажениями. В основном материалом изготовления жил акустических проводов является медь и алюминий. Использовать медь предпочтительнее, поскольку на соединениях она окисляется меньше, но и стоит по сравнению с алюминием дороже. Есть и более дорогие провода — серебряные.

Шумоизоляция дверей

Приняв решение по инсталляции динамиков в двери, следует учитывать, что добиться хорошего звучания без шумоизоляции не удастся. В этом случае необходимо выполнить ряд следующих условий:

• проводят мероприятия, направленные на виброизоляцию дверей, что позволит избежать дребезга при проигрывании НЧ;
• внутри двери делают закрытый объем, что обеспечит детальное звучание;
• динамик надёжно закрепляют на поверхности двери;
• выполняют шумоизоляцию двери, чтобы снизить уровень шума снаружи;
• проводят обработку против вибраций и скрипов обшивки двери, что позволит избежать дребезгов и призвуков при громком прослушивании музыки.

При монтажных работах нужно стремиться сохранить как внешний вид салона, так и целостность обшивки, что требует аккуратности при снятии обшивочного материала. Стандартные динамики крепятся непосредственно к отделке. Такой вариант не является верным, поскольку не обеспечивается требуемая жёсткость. Обшивка при звучании раскачивается, создаются призвуки и резонанс, отдача на НЧ снижается. Для достижения требуемого уровня вибро — и шумоизоляции, на внешнюю часть корпуса двери наносится проставка Бимаст. Участок металла, расположенный напротив отверстия под стандартную динамическую головку, оклеивается битопластом во избежание стоячих волн.

Инструменты и материалы

Чтобы установить динамики понадобятся следующие инструменты и материалы:

• высококачественный акустический кабель;
• пластиковая и резиновая гофра;
• мультиметр;
• изоляционный материал;
• дрель и свёрла;
• прокладочные кольца;
• кусачки;
• набор отвёрток.

Как проложить провода

Если в дверях нет отверстий для прокладки проводов, их делают самостоятельно, при этом избегают контакта между изоляцией провода с металлом либо пластиком. Для этих целей используют специальные кольца либо резиновую гофру. Для прокладывания кабеля к задним динамикам, провода удобнее всего расположить параллельно штатной проводке, для чего потребуется снять декоративную обшивку салона и разобрать торпеду. Процедура трудоёмкая, но лучше сразу сделать все по уму, чем потом столкнуться с возможными проблемами, проложив провода, например, под ковриком.

Для изоляции кабеля используют гофру. После её натягивания наносят маркировку, на которой отмечаются провода для передних и задний колонок. Демонтировав обшивку можно приступать к протягиванию проводов. При монтаже тыловых динамиков провод прокладывают по одной стороне и фиксируют при помощи пластиковых клипс. Что касается маркировки, то её выполняют на всех проводах и в особенности внимание следует уделить минусовому проводу.

Установка и подключение пищалок

Распространёнными местами установки пищалок являются передние двери, стойки лобового стекла либо треугольник бокового зеркала. Процесс установки состоит из следующих шагов:

1. Снимаем декоративную обшивку дверей, которая крепится в основном с помощью клипс и саморезов. В зависимости от марки автомобиля может потребоваться снятие ручки и прочих элементов. Могут возникнуть проблемы при снятии блока управления стеклоподъемниками. В этом случае используют специальный съёмник либо попросту отвёртку.
2. Определившись с местом монтажа динамика, в обшивке прорезается отверстие.

Что касается рупорных пищалок, то в установке они несколько сложнее из-за больших размеров. Преимуществами таких динамиков является высокая чувствительность, более звонкие ВЧ, по сравнению с обычными пищалками.

Подключение колонок пошагово

После проведения всех подготовительных мероприятий можно приступать к установке основных динамиков:

Дальнейшие действия направлены на установку динамиков:

1. Чтобы не запутаться, провода маркируют.
2. После разводки проводки, проверяют её на предмет возможного замыкания на кузов с помощью мультиметра. Проверив и убедившись в том, что КЗ нет, приступают к измерению сопротивлений динамических головок (нормой считается 3–4 Ом).

Завершающим этапом является проверка и настройка системы. При правильной работе можно крепить на место снятую ранее обшивку, устанавливать накладки на динамики, представляющие собой защитные сеточки с ободами.

Видео: установка динамиков в двери на примере ВАЗ 2113

Некоторые автолюбители задаются вопросом, каким образом подключить 6 динамиков к магнитоле? Есть два варианта:

1. Приобрести усилитель на 2 канала.
2. Выполнить последовательное подключение с задними либо передними динамиками. В этом случае магнитола не выйдет из строя, хоть звук и будет тише из-за более высокого сопротивления.

Эстрадные и бытовые колонки в авто

Устанавливая в машину эстрадные динамики, нужно понимать, что такая акустика предназначена по большей части для открытых пространств и по качеству звучания будет проигрывать той же компонентной системе. Поэтому прежде чем приобретать такие колонки, задумайтесь, а нужны ли вам они? Кроме этого, многие задаются вопросом установки компьютерной акустики в машину. Можно подключить как бытовые, так и компьютерные колонки. В том случае, если акустика активная, потребуется на плате блока питания системы найти точки, где подаётся напряжение на усилитель и выполнить соответствующее подключение от аккумулятора. Вопросов в соединении бытовых колонок с магнитолой возникать не должно: подключаем напрямую с головного устройства либо через усилитель мощности. Однако такие устройства имеют, как правило, большие габариты и будут не очень красиво смотреться в салоне.

Правильно выбрав место и выполнив надёжно монтаж всех элементов системы, качество звука будет только радовать. Стоит учитывать, что динамики при работе не должны ничем прикрываться: для нормального распространения звуковой волны необходимо свободное пространство. Таким образом, следуя описанным пошаговым действиям, к услугам специалистов можно не обращаться.
